Утепление пнд трубы 32 под землей: зимний водопровод на даче из колодца

alexxlabby alexxlab

Содержание

Утепление водопроводных ПНД труб в частном доме и на даче

В планах – проложить наружный водопровод? Значит, не миновать такой этап как утепление труб водоснабжения в земле. Но как минимизировать трудозатраты, а в результате не разочароваться?

Утеплением труб мы, к сожалению, не занимаемся, только советы раздаем)) А вот пластиковые трубы для водопровода всегда в наличии.

Идеальный утеплитель для водопроводных труб в земле

При выборе оптимального решения для утепления трубы водопровода в земле ориентируйтесь на строительные продукты, которые порадуют вас следующими качествами:

  • достойными теплосберегающими характеристиками;
  • химинертностью, уберегающей от суеты, связанной с созданием анодной защиты;
  • умением адаптироваться под все изгибы.

По большинству вышеназванных критериев выигрывает вспоенный полиэтилен низкой плотности.

Закрытые ячейки позволяют материалу быть отличным теплоизолятором. Также эксперты отмечают, что вспененный полиэтилен не впитывает влагу, защищен от появления конденсата. Важно и то, что материал не уплотняется при эксплуатации.

Как утеплить трубы водопровода на даче с помощью вспененного полиэтилена?

Если вы используете вспененный полиэтилен в рулонах или в листах, облегчить изоляционные работы вам поможет самоклеющаяся алюминиевая лента (с одной стороны такой ленты – слой из фольги, с другой – клеевой слой).

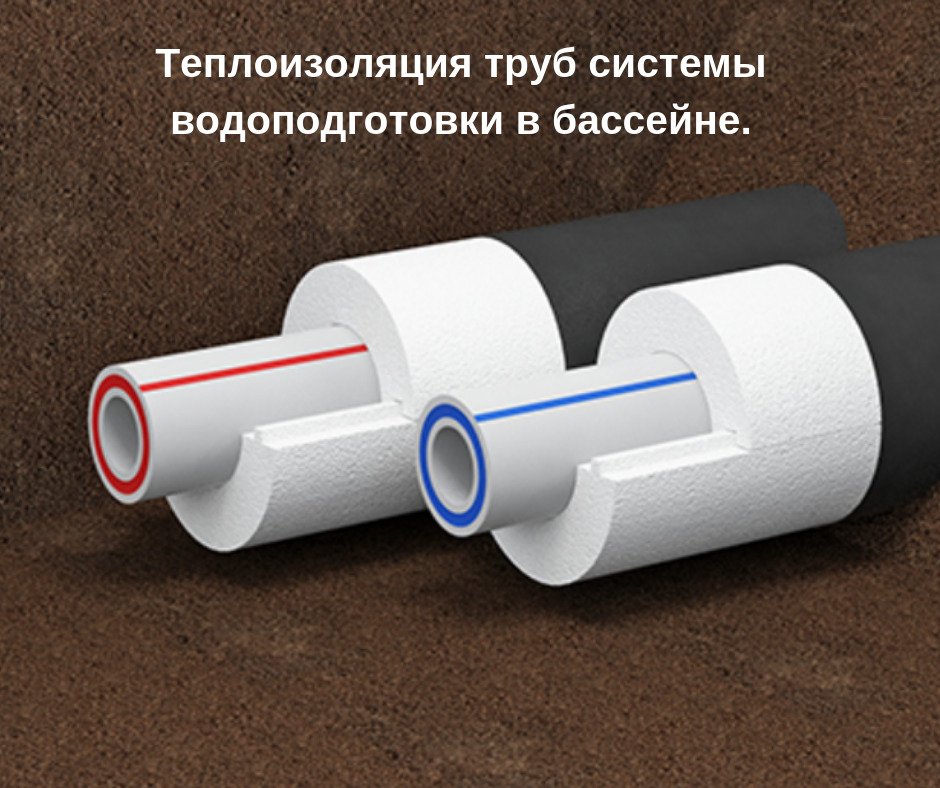

Ещё проще проводить утепление водопроводной трубы в земле кожухом-скорлупой. Полуцилиндры из вспененного полиэтилена снабжены замком, поэтому не возникает потребности в дополнительных материалов. Большинство производителей учитывает все стандартные размеры труб, но если вам предстоит устраивать инженерную систему нестандартной конфигурации, предусмотрена возможность изготовления скорлуп по индивидуальным чертежам.

Как утеплить трубы водопровода на даче, в доме кабелем?

Также утепление труб водоснабжения в частном доме и на даче возможно посредством их изоляции электрокабелем.


Шаг при обмотке зависит от мощности кабеля. Для мощных кабелей рекомендуется выбирать шаг сто –   сто пятьдесят миллиметров, для маломощных (менее двадцати Ватт) шаг может быть значительно меньше

Читайте также: Технические характеристики труб ПНД

Как утеплить водопроводную трубу с наименьшими затратами?

Многие полагают, что самый экономичный вариант – использование стекловаты. Но важно понимать, что в создаваемом «пироге» понадобиться ещё дополнительный «корж» в виде рубероида.
Всё дело – в плотности материала. Она не позволяет стекловате быть таким же отличным утеплителем как вспененному полиэтилену. Приобретение стекловаты, на первый взгляд, –  менее затратное дело, нежели покупка вспененного полиэтилена, но вам придётся потратиться на «начинку». Обязательно помните об этом, иначе смета вас может расстроить.

Страница не найдена — evroterm32.com

Дымоходы

Содержание1 Какая оптимальная высота дымохода относительно конька крыши — Школа по утеплению дома1. 1 Каким

Плавание

Содержание1 8 лучших очков для плавания по отзывам покупателей1.1 Очки для плавания какой фирмы

Отопление

Содержание1 Труба полипропиленовая армированная стекловолокном1. 1 Технические характеристики1.2 Благодаря чему это возможно?1.3 Существующие варианты армирования1.4

Отопление

Содержание1 Выбор на любой вкус и кошелек: схемы самого эффективного подключения радиаторов отопления1.1 Лучшие

Дымоходы

Содержание1 Установка дымохода сэндвич своими руками1.

1 Особенности конструкции1.2 Преимущества и недостатки сэндвич-дымоходов1.3 Что потребуется

Отопление

Содержание1 Вакуумные радиаторы отопления: виды, монтаж, плюсы и минусы1.1 Конструкция и принцип работы вакуумных

Страница не найдена — evroterm32.com

Отопление

Содержание1 Термоголовка для радиатора отопления принцип работы1.

1 Классификация терморегуляторов1.2 Принцип работы термоголовки для радиаторов1.3

Утепление

Содержание1 Утеплитель для канализационных труб: виды и сравнение их характеристик1.1 Выбираем утеплитель1.2 Пенопласт1.3 Вспененный

Пластик

Содержание1 Соединение унитаза с канализационной трубой1. 1 Способы подключения1.2 Устройство санитарного узла1.3 Соединительные элементы1.4 Поэтапная

Бассейны

Содержание1 Часто задаваемые вопросы о нашем центре | Детский бассейн Непоседа1.1 Режим работы детского

Бассейны

Содержание1 Что нужно ребенку в бассейн: 10 необходимых вещей1. 1  Плавки и купальники 1.2  Шапочки для

Септики

Содержание1 Септик своими руками в частном доме: виды и фото1.1 Выгребная яма или септик

Страница не найдена — evroterm32.com

Колодцы

Содержание1 Как копать колодец вручную: советы специалистов1. 1 Выбор места1.2 Откуда берется вода в колодцах1.3

Вопросы

Содержание1 Сифон для мойки на кухне: как собрать и установить своими руками1.1 Устройство сифона1.2

Насосы

Содержание1 Реле давления насосной станции: регулировка, настройка1. 1 Индивидуальное водоснабжение1.2 Из чего состоит насосная станция1.3

Плавание

Содержание1 Как правильно плавать кролем?1.1 Обучение технике1.2 Положение рук1.3 Положение ног и тела1.4 Техника

Бассейны

Содержание1 Как сделать бассейн в теплице из поликарбоната1. 1 Разновидности теплиц для купели1.2 Преимущества крытых

Вопросы

Содержание1 Как заварить протекающую трубу электросваркой? Ремонт водопровода под давлением!1.1 Необходимость работы1.2 Основные сложности1.3

Утепление труб водоснабжения | Монтаж систем водоснабжения и канализации

Владельцы дач и загородных домов часто обеспокоены вопросом: можно ли утеплить систему водопровода на зимний период или необходимо сооружать специальную систему? В данной ситуации многое зависит от трубы, по которой движется вода из источника в дом, а вернее, от способа ее укладки. В холодное время года вода в ней не должна замерзать, даже если системой не пользовались долгое время. Поэтому утепление труб водоснабжения – неотъемлемый этап возведения системы подачи воды в загородном доме. В Санкт-Петербурге и области заказать эту услугу можно у компании MegaSkat.

У индивидуального водопровода есть два уязвимых места: на входе его в дом и на выходе из источника воды. На стадии проектирования системы можно сразу предотвратить возможные ошибки: прорыть траншею глубже уровня промерзания грунта, укутать трубу утеплителем, использовать в роли дополнительной оболочки трубу для канализации. Ели водопровод уже проведен, то придется принимать меры по устранению недочетов, используя несколько различных способов. Важно: наиболее подверженные промерзанию участки – угловые соединения водопровода.



Греющий кабель: особенности и преимущества

Использование греющего кабеля для теплоизоляции труб – новый и эффективный способ предотвращения замерзания воды в индивидуальной системе водоснабжения. Его используют для изделий из металла и пластика. Второй вид при этом желательно обернуть фольгой из алюминия, чтобы тепло распределялось равномерно. Если планируется использовать греющий кабель, глубина залегания трубы не имеет значения. Его прокладывают вдоль нее по прямой линии или проводят внутри, обвивают в виде спирали снаружи.

Сегодня можно приобрести трубы с уже установленным кабелем или кабель-каналами для удобства укладки купленного дополнительно саморегулирующегося нагревательного кабеля. Он – основа системы и может менять погонную мощность в зависимости от температуры окружающей среды. Крепится кабель при помощи обычной термостойкой ленты.

Утепление готового водопровода: способы

Трубы можно утеплить несколькими способами. Возможно, эти меры и не понадобятся – решать это должен специалист в каждом отдельном случае.

  • Способ первый. Трубу нужно заложить на глубине около полутора метра, тогда она не будет промерзать. На дно траншеи укладывают песок и выравнивают его. На песок кладется труба ПНД диаметром 32 мм (к ней подбираются фитинги на один дюйм), специально разработанная для систем водоснабжения, монтируемых под землей. Для облегчения процесса укладки трубы в траншею за полчаса до этого ее растягивают на солнце, чтобы она распрямилась, предварительно размотав бухту. Если планируются большие объемы водопотребления, рекомендуется использовать изделие побольше, на дюйм с четвертью. Присоединения такого диаметра есть у насосов Grundfos. Трубу закапывают, один ее конец заводится в скважину или другой источник воды на глубину 1.5 м, чтобы предотвратить ее замерзание. Места, где она выходит из земли и входит в дом, утепляется путем установки герметичной проходки и заводки в нее саморегулирующегося кабеля длиной 2-4 метра.

Рис.1 Утепление труб холодного водоснабжения

  • Способ второй. Чтобы участок трубы, который выходит из земли и заходит в дом, не промерзал, необходимо установить герметичную проходку поверх, а в нее саму завести саморегулирующийся греющийся кабель длиной до 4-х метров. Ее оборачивают в утеплитель, надевая на него кожух из асбестовой или канализационной трубы. Должно получиться: труба ПНД, кабель, утеплитель, труба-кожух.

  • Рис.1 Утепление труб холодного водоснабжения

Розетка, куда будет включен данный кабель, подключается к УЗО. При повреждении кабеля это защитит от короткого замыкания и возможных последствий.

  • Способ третий. Утепление труб снаружи греющим кабелем. Монтаж его – достаточно сложная процедура, поэтому понадобится помощь опытного  мастера. Промерзающий участок трубы обматывается греющим кабелем. После она оборачивается трубным утеплителем, сверху одевается кожух. Теперь ее можно закопать.
  • Способ четвертый. Утепление ввода в дом, прохода трубы через перекрытие и места ее входа в землю с помощью тройной изоляции и экструзивным пенополистиролом. Последний укладывается вокруг в радиусе 0,6 м.
  • Если водоснабжение организовано с промежуточной емкостью, то нет необходимости постоянно поддерживать давление и проводить утепление. Достаточно установить возле обратного клапана еще один для подсоса воздуха, тогда вода самотеком будет сливаться в колодец при отключении насоса – труба будет пустой и не сможет промерзнуть.

Работы по утеплению автономной водопроводной системы лучше проводить в летний период, чтобы не пришлось с большим трудом решать этот вопрос зимой. Если вы не уверены, что справитесь с данной задачей качественно, обращайтесь в «Мегаскат». Профессиональные, опытные мастера нашей компании оперативно и по всем правилам решат эту задачу.

Водопроводная труба для прокладки системы в земле

Главная » Статьи » Водопроводная труба для прокладки системы в земле

26.03.2018 (обновлено: 14.02.2020)

Для строительства водопровода под землёй, трубы должны соответствовать параметрам. Стальные трубы имеют недостатки при эксплуатации, поэтому предпочтение отдают пластиковым аналогам. По сравнению с металлическими, пластиковые трубы более долговечны и практичны в эксплуатации.

Они бывают нескольких видов, но для частного сектора больше подходят трубы низкого давления (ПНД). Если они находятся под слоем земли их невозможно повредить. Монтаж таких труб можно выполнять своими руками без специального оборудования. Построенный водопровод будет выдерживать давление до 10 атмосфер, чего достаточно для организации холодного водоснабжения.

Трубы из полипропилена как и полиэтиленовые аналоги имеют такой же долгий срок эксплуатации. Они не подвергаются воздействию агрессивной среды и химических веществ. Из недостатков стоит отметить только отсутствие гибкости, но это не мешает делать повороты водопроводных труб  под любым углом, благодаря соединительным муфтам разного исполнения. Желательно, чтобы все соединительные фитинги были одного производителя. Перед строительством трубопровода нужно убедиться в качестве используемых материалов. В частности, стенки полиэтиленовых и полипропиленовых труб должна быть гладкой.

Инструменты для монтажа водопровода

  • нож или ножовка;
  • дрель или перфоратор;
  • наждачная бумага;
  • рулетка;
  • набор газовых и гаечных ключей;
  • паяльник;
  • инструменты для земляных работ.

Для более точной резки рекомендуется приобрести специальный труборез или предназначенные для этого ножницы. Так нарезку трубы на куски необходимой длины можно делать быстрее.

Условия проведения трубопровода

Строительство водопровода не допускается без соблюдения некоторых условий, согласно нормативных документов. Вот перечень этих условий:

  • оптимальная глубина. Показателем для трубопровода холодного водоснабжения считается глубина ниже уровня промерзания грунта;

  • минимальное расстояние от других коммуникаций. От канализации не менее чем 2 метра, от электрических кабелей не менее 0,75 метра и не менее 20 сантиметров в тех случаях, когда пересечение коммуникаций избежать не получится;

  • минимальное расстояние до построек отсутствует, так как трубопровод может быть уложен возле подошвы фундамента. Но глубина укладки должна быть на 50 сантиметров выше подошвы фундамента.

При соблюдении условий, вероятность аварийных ситуаций связанных с водопроводом практически полностью исключена.

Способы прокладки наружного водопровода

Сегодня существует два способа прокладки трубопровода традиционный траншейный и перспективный бестраншейный. Траншейный способ каждому известен, а вот бестраншейных способов несколько:

  • санация. Метод замены старого трубопровода на новый, посредством технологии релайнинга или реновации. Первый метод подразумевает перетяжку новой трубы в теле старой. Второй способ позволяет уложить новый трубопровод параллельно разрушая старый.
  • прокалывание. Между двумя котлованами проталкивается стальная труба через толщу грунта с помощью гидравлического домкрата. Затем в неё заводится трубопровод из полиэтилена или полипропилена. Диаметр трубы при монтаже таким способом не должен превышать 150 миллиметров.

Как проложить водопроводную трубу траншейным методом

Бестраншейный метод прокладки трубопровода позволяет сохранить ландшафтный дизайн, но является довольно дорогим методом. Поэтому рекомендуется бестраншейный способ, если на участке отсутствуют декоративные участки ландшафта.

Когда водопровод под землёй, он находится под защитой толщи грунта и не портит своим внешним видом ландшафтный дизайн. И для этого необходимо выкопать траншею от точки подачи и до точки раздачи. Перед началом работ следует расчистить территорию и разметить участок согласно плану-схеме. Копать траншеи можно обычной лопатой для грунта. Однако, потребуется потратить много усилий, если каменистая почва. Стандартная ширина траншеи 70 — 90 сантиметров. Перед укладкой трубопровода необходимо подравнять стены выкопанной траншеи и максимально уплотнить дно. После этого, оно засыпается речным песком слоем 10-12 сантиметров для создания амортизирующей подушки.

Засыпают траншею с трубопроводом грунтом, который был извлечён из неё. Из грунта для засыпки удаляются камни, чтобы он был рыхлым. Изначально засыпка с уплотнением выполняется по бокам от трубопровода, фиксируя его в горизонтальном положении. Только после этого можно засыпать всю траншею согласно схеме. Не рекомендуется делать в схеме водопровода слишком острых углов. В этих местах уменьшается интенсивность движения воды и образуются отложения на стенках трубопровода, что часто является причиной его засора и снижения пропускной способности.
Способы монтажа трубопровода

Способы монтажа трубопровода

Полиэтиленовые трубы могут соединяться друг с другом с помощью специального паяльника методом сварки или обжимных фитингов. Паяльник гарантирует надёжное соединение и после сборки, все трубы будут представлять собой одно цельное изделие. Чаще всего сварочные работы проводятся на поверхности. Трубы объединяются в секции, которые затем опускаются в траншею и тем же методом свариваются. Так делают, потому что на поверхности выполнять сварочные работы удобней.

Укладка полипропиленовых аналогов тоже может выполняться методом сварки. Но в отличие от полиэтилена, чтобы соединить полипропиленовые трубы паяльник необходимо разогреть до температуры 260-270 градусов. При выполнении сварочных работ необходимо соблюдать время нагрева. Если диаметр трубы составляет 25 миллиметров, то место соединения необходимо греть примерно 9-10 секунд. Если диаметр 32 миллиметра требуется греть на несколько секунд дольше. Необходимо соблюдать температурные нагрузки, перегрев способствует повреждению поверхности пластиковых изделий.

Малый нагрев соединяющихся деталей тоже считается грубой ошибкой, соединение будет не прочным и возможно образование протечки в этих местах. Внутренняя поверхность соединительных фитингов и наружная поверхность труб должны быть очищены от пыли и влаги, иначе возможно ухудшение качества пайки. Во время работы появляются оплывы пластика, которые не нужно сразу убирать, так как можно случайно деформировать разогретую трубу. Даже при соблюдении технологии пайки, не следует сразу засыпать построенный трубопровод. Сначала необходимо протестировать его под давлением в течение нескольких дней. Если за это время не появились течи, значит всё надёжно соединено друг с другом и траншею можно засыпать.

Утепление водопроводных труб

При монтаже водопровода под землёй согласно технологии необходимости в утеплении труб нет. Но, если необходимо вынужденно нарушить глубину укладки или использовать не такой тип трубы, необходимо предусмотреть утепление водопровода даже под землёй. Не стоит экспериментировать в ожидании первой зимы, лучше сделать это сразу при строительстве. Сделать это можно несколькими способами:

  • строительство водопровода в футляре. Подразумевается укладка в трубе большего диаметра. Между стенками обеих труб остаётся воздушная подушка, сохраняющая тепло текущей по водопроводу воды. Такой способ часто используется при монтаже наружного водопровода;
  • заливка водопроводной трассы полистиролбетоном. После застывания этого материала, он становится пористым с воздушными порами и не пропускает через себя тепло;
  • обматывание водопровода утеплителем. Чаще всего используется плотный пенопласт или пенополиуретан. Эти материалы тоже имеют воздушные поры и хорошую стойкость к воздействию влаги;
  • обматывание трубопровода нагревательным кабелем. Такой метод позволяет прокладывать кабель вдоль трубы снаружи или внутри. Делают это спиралевидно вокруг водопроводной магистрали или используют две линии обогрева. Нагреваясь, кабель отдаёт тепло воде и она не замерзает зимой;
  • повышение давления в трубопроводе. Находясь под давлением, вода не замерзает при отсутствии теплоизоляции, но к сожалению, не в каждом водопроводе можно это делать.

Не требует утепления трубопровод, используемый для поливной системы, потому что в холодное время он не эксплуатируется. Но делая подведение водопровода к дому или хозяйственным постройкам,  следует выполнить строительство трубопровода, соблюдая технологию и технические нюансы.

На какую глубину закапывать водопроводную трубу в частном доме

Автор Монтажник На чтение 13 мин Просмотров 21.9к. Обновлено

В индивидуальных домах при отсутствии магистрали центрального водоснабжения, забор воды производят из скважин и колодцев, подводя трубы под землей от фундамента строения к источнику. При проведении работ важно знать, на какую глубину закапывать водопроводную трубу в частном доме — это позволит снизить материальные затраты при земляных работах и избежать промерзания водопровода в зимнее время.

При использовании современных технологий, утеплением трубопроводов с помощью электрического кабеля или теплоизоляторов можно значительно уменьшить глубину залегания магистрали — это будет удобно при ремонтных работах в случае протечек. Однако незначительная глубина прокладки водопроводных труб также нежелательна — вода при поверхностном расположении линии будет нагреваться в летнее время, что противоречит нормам СанПиН 2.1.4.1074-01. Если питьевая вода будет иметь высокую температуру, в ней будут развиваться вредные микроорганизмы.

Рис. 1 Как выкапывается траншея для водопровода

На какой глубине прокладывать водопровод

Строительными нормами и правилами (СНиП 2.04.02-84) оговаривается глубина размещения трубопроводов не менее 0,5 от поверхности земли — это предотвращает повреждение магистрали от давления на почву транспортными средствами и тяжелой техникой. Такая же глубина погружения трубопроводов в 0,5 метра установлена нормативами от точки промерзания грунта в данном районе, поэтому неизолированные трубы в большинстве случаев закапывают на глубину от 1,8 до 2-х метров.

Для каждой области разработана карта промерзания почвы, несложно найти по ней свое местонахождение с глубиной промерзания, и увеличив расстояние еще на полметра вглубь гарантированно избежать замерзания воды в трубах на этой глубине.

Следует отметить, что в отличие от канализационных систем, которые можно разморозить горячей водой, замерзание водопровода индивидуального дома зимой, если он проложен на малой глубине, приведет к отсутствию воды и невозможности дальнейшего проживания, поэтому к заглублению водопровода следует отнестись с полной ответственностью.

Рис. 2 Карта промерзания почвы в Московской области

От чего зависит глубина

В СНиП перечислены некоторые факторы, влияющие на определение заглубления, которые нужно учитывать при погружении в грунт водопроводной линии, к ним относятся:

  • Глубина залегания кессонного колодца над источником забора воды. Данный фактор оказывает влияние на расположение точки вхождения трубопровода в грунт через стенки кессона, обычно напорную трубу монтируют как можно ближе к поверхности дна.
  • Степень кольцевой жесткости материала изготовления трубопровода влияет на его устойчивость к давлению грунта на стенки, которое может привести к повреждению трубопровода. Фактор необходимо учитывать при прокладке пластиковых водопроводных трубопроводов больших диаметров, предельное заглубление которых не превышает 8 метров.
  • Характеристики грунта (рыхлый, глинистый, каменистый), наличие растительного покрова, присутствие и уровень грунтовых вод.
  • Установка тепловых изоляторов или электрического кабеля для подогрева воды внутри труб или снаружи водопровода позволяет существенно уменьшить заглубление, для его точного определения в этом случае требуется проводить сложные расчеты.
  • Место расположения точки ввода наружной магистрали в дом через его фундамент — чем она ниже, тем больше глубина заложения водопровода.
  • Температура воды в источнике водозабора.
  • Климатические условия региона — нижний температурный предел в зимнее время и наивысшая температура летом, количество выпадающих осадков.

Рис. 3 Карта промерзания грунта России

На какую глубину закапывать водопроводную трубу в частном доме — как правильно рассчитать

Глубина траншеи под водопровод зависит от климатических условий местности, поэтому основным документом для ее расчета является карта глубин промерзания. Данную информацию можно получить из интернет источников, воспользовавшись приложением к карте России, где более точные данные температуры земли приведены для различных городов с учетом структуры грунта.

При водозаборе из скважин для размещения насосного оборудования часто используют кессонные ямы, в которых прокладка водопроводной трубы в направлении фундамента строения происходит через стенки кессона.

Если глубина прокладки водопровода от промерзания имеет существенную величину, придется углублять кессон на соответствующее расстояние — это приведет к дополнительным финансовым расходам на строительство и неудобствам при пользовании ямой. Выходом из положения является вариант теплоизоляции утеплителем водопровода, позволяющий снизить глубину его закладки.

Чтобы определить, на какую глубину закапывать водопровод в этом случае, необходимо провести расчеты по формулам, учитывающими температуру воды и грунта в зимнее время на заданной глубине. Если с водой при наличии обычного термометра проблем не возникает, по измерение температурных параметров грунта на необходимой глубине довольно проблематично. Поэтому оптимальный вариант — получение информации о допустимой глубине залегания водопровода в зимнее время с данным материалом и толщиной утеплителя у производителя или продавца теплоизолирующей оболочки.

Второй способ — самостоятельный расчет утеплителя с использованием формул по известной стандартной методике (СНиП 2.04.14-88 пункт: Расчет тепловой изоляции) затруднен. Приведенные в ней формулы и методология разработаны только для определения параметров изоляционной оболочки от охлаждения окружающей средой трубопроводов с температурой рабочего тела от +20º до +300º С.

Рис. 4 Монтаж наружного водопровода при водозаборе из колодца — схема

В сети можно обнаружить белорусский Технический кодекс установившейся практики ТКП 45-4.02-129-2009. В пункте 3.10 приведены инженерные формулы расчета толщины теплоизолирующего материала для предотвращения замерзания (твердения) жидкости в течение определенного времени при остановке ее движения или времени до начала замерзания в трубопроводе. Формулы имеют сложный вид и рассчитаны на использование специалистами, к тому же они предназначены для подсчета параметров изоляции трубопроводов, расположенных на поверхности земли или внутри помещений (одним из вводных показателей является скорость ветра).

Более быстрый и эффективный способ определения параметров теплоизоляции — использование онлайн калькуляторов, но и в этом случае сложно подобрать калькулятор, способный проводить данные расчеты.

Радикальный и дорогой способ решить проблему расчетов — использовать тепловой электрический кабель, его теплоотдача рассчитывается в ваттах на метр, нужную длину и мощность для предотвращения замерзания во время покупки товара укажут менеджеры по торговле. Преимуществом кабеля является возможность регулировки его температуры вручную или автоматически, поэтому кристаллизация воды в линии с проложенным нагревательным элементом маловероятна при любых ошибках в расчетах.

Также при расчете глубины могут быть полезны коэффициенты, отражающие зависимость расстояния, на котором земля промерзает, от состава почвы:

  • для песчано-гравийных грунтов показатель берется равным 1;
  • для супесчаных — 1,25;
  • в суглинистых и глинистых грунтах показатель — 1,5;
  • в торфяных — около 2.

Рис. 5 Схема подключения и глубина заложения водопровода при подаче воды из скважины

С чего начать работы

Для проведения землеройных работ в первую очередь необходимо определиться с технологией выемки грунта, которая включает в себя ручные и механические способы.

При рытье траншеи под водопровод в основном используют спецтехнику — ручная выемка больших объемов грунта экономически нецелесообразна, она отнимает много сил и времени и стоит в 2 раза дороже, если нанимают рабочих со стороны, а не пытаются откапывать ров своими руками.

Для закладки трубопровода на небольшие глубины до 1 метра применяют бытовые мотоблоки со специальными ленточными (цепными) насадками, траншеекопатели или грунторезы, имеющие небольшие габариты и массу, ширина рва при этом составляет 15 — 20 см. При использовании специальной техники для рытья траншей — бар, осуществляющих извлечение грунта ленточным или цепным механизмом с лопатками, достигают глубину выемки до 2-х метров при ширине канала около 30 см.

Если водопровод заглубляют на расстояние больше 2-х метров, параметры ширины и глубины траншеи возрастают, применяемые для прокапывания на большие глубины мини-экскаваторы формируют ров шириной около 50 см.

Рис. 6 Специальная техника для рытья траншей: мотоблок, траншеекопатель, баровая насадка, мини-экскаватор

Как копать траншею под водопровод

При проведении земляных работ желательно соблюдать следующие основные рекомендации:

  • Проводить траншею необходимо по кратчайшему пути между точкой водозабора и входом в дом, если в магистрали присутствуют ответвления, их располагают под прямым углом к главной линии.
  • Согласно СНиП ширина канала должна составлять не менее 70 см., на практике достаточно размеров около 50 см.
  • Если погружной электронасос не оснащен обратным клапаном, то можно спускать воду из системы обратно в скважину или колодец, при этом угол восходящего уклона возрастает с уменьшением диаметра и составляет около 50 мм. на 1 погонный метр труб стандартного однодюймового сечения.
  • Строительными нормами запрещается размещать в одной траншее водопроводную и канализационную магистраль — они должны находиться на расстоянии не менее 1,5 метра друг от друга.

Земляные работы по выемке грунта и монтажу труб проводят в следующем порядке:

  • У стенок колодца или кессона, из которых происходит водозабор, выкапывают нужное углубление в земле (шурф) шириной 100х100 см.
  • Между колодцем и входом в фундамент протягивают шнур, отмечающий направление траншеи, чтобы он при работах не был поврежден, его привязывают к отрезам арматуры через 3 – 5 метров, которые после подхода техники извлекают из земли. Иногда линию к дому дополнительно выкладывают на земле подручными предметами, которые при рытье убирают.
  • При помощи спецтехники выкапывают траншею нужной глубины шириной 20 — 50 см. (зависит от вида выбранных машин), располагая извлеченный грунт на расстоянии не менее 2 — 3 м. от места раскопок во избежание обрушения стенок.
  • После прокапывания канала на его дно засыпают слой песка толщиной 5 — 10 см. и затем укладывают трубопровод на песчаную подушку, засыпая обратно извлеченный грунт.

Рис.7 Как укладывают трубы в канавы для водоснабжения с использованием спецтехники

  • Для повышения теплоизоляции можно накрыть трубы рубероидом, остатками утеплителя после ремонтных работ или засыпать керамзитом слоем в 20 — 50 см.
  • В вырытых шурфах производят подсоединение магистрали к скважинному или колодезному насосу через отверстие, просверленное в стенках колодца перфоратором, аналогичным способом осуществляют подключение к линии дома через отверстие в фундаменте.
  • Подсоединение трубопровода в зависимости от материала изготовления производят разными способами — если используют трубы из полиэтилена низкого давления (ПНД), отрезки соединяют разборными компрессионными фитингами или, если позволяет бюджет, электросварными фитингами, концы стальных труб обычно сваривают друг с другом.
  • После укладки водопровода и засыпания каналов и выемок землей, траншею утрамбовывают во избежание дальнейшего проседания и накрывают ранее поднятым дерном.

Как правило, в индивидуальный дом прокладывают водопровод из пластиковых труб, чаще используют полиэтилен низкого давления (ПНД трубу), имеющий одно существенное преимущество перед своими синтетическими аналогами: полипропиленом (ПП) поливинилхлоридом (ПВХ) сшитым полиэтиленом (РЕХ), используемым в металлопластиковых трубах.

Рис. 8 Шурфы и траншеи для индивидуального водопровода

Дело в том, что во всех перечисленных видах для соединения требуется использование пайки или прессования, исключение составляет металлопластик, которой можно монтировать на компрессионные разборные фитинги, но его использование для холодного водоснабжения нерационально (материал рассчитан для работы в системах отопления). Использование ПНД в водопроводе позволяет легко, надежно и быстро соединять толстостенные трубы разборными пластиковые фитингами, не подверженными коррозии, при необходимости водопровод легко отсоединяют от напорной трубы электронасоса для извлечения последнего на поверхность.

Так же применение пластика с теплопроводностью 0,3 Вт/м ºС. по сравнению со сталью, имеющей данный показатель в 150 раз больше (47 Вт/м ºС.) позволяет значительно снизить глубину залегания трубопровода для предотвращения промерзания при нулевой температуре земли. Еще одно преимущество ПНД — его пластичность, то есть замерзшая вода разорвет стальную трубу, в то время как полиэтилен растянется.

Если глубина залегания канализационных пластиковых труб большого диаметра не превышает 8 м, то водопроводные трубы малого диаметра можно опускать под землю на существенно большее расстояние, но при бытовом использовании необходимость в подводе водопровода с таким заглублением отпадает.

Дистанция между двумя трубами под землей

Как отмечалось ранее, строительные нормы не допускают размещение в одной или разных траншеях водопроводной и канализационной магистралей, если расстояние между ними менее 1,5 метра, данное правило распространяется на производственные и хозяйственно-бытовые водопроводы.

Также строительные нормативы (пункт 9.6 СНиП 41-02-2003) допускают совместную прокладку водопроводных и тепловых коммуникаций в одной траншее. При параллельной прокладке водопроводной и кабельной электрической линии с напряжением до 35 Кв, допустимое расстояние между ними не менее 1 метра (правила устройства электроустановок ПУЭ-7 п.2.3.88.), если электрокабель пересекает водопровод, расстояние в точке перекрещивания — не менее 0,5 метра.

Рис. 9 Электрический кабель – схема установки

Тонкости подвода воды к дому зимой

Водопровод обычно подключают во время строительства дома, чтобы не испытывать проблем с водой, при индивидуальном водоснабжении водозабор производят из колодцев или скважин погружными (в большинстве случаев) или поверхностными электронасосами. При подводке воды нужно обратить внимание на следующие факторы:

  1. Для водопроводной системы лучше использовать ПНД трубы, имеющие высокую прочность и простое соединение компрессионными фитингами. Водопроводная труба ПНД реализуется в бухтах значительной длины, при укладке она не должна иметь стыков на всем пути следования. Фитинговое соединение производится только в двух точках: на оголовке скважины при присоединении к напорной трубе электронасоса и в жилом доме при подключении к домашней водопроводной линии. Таким образом, обеспечивается высокая герметизация линии на всем протяжении, а возможные места утечек на стыках легко доступны в кессоне и дома.
  2. Кессонный колодец должен быть ниже залегания водопровода, если это расстояние слишком велико и расходы на глубокий кессон существенны, водопровод придется утеплять и поднимать выше. Чтобы не проводить сложных расчетов утеплителя, лучше поместить внутрь трубопроводного канала электрический кабель.
    Данное решение позволит поддерживать температуру внутри линии выше точки замерзания при минимальных расходах электроэнергии, а опускание кабеля по напорной трубе в скважину на некоторое расстояние предотвратит и ее возможное замерзание. При этом не понадобится утеплять стенки кессона на зиму, оголовок скважины и сам водопровод скорлупой из пенопласта или пеноплекса — данное решение (использование электрокабеля) может быть более эффективным и даже экономически выгодным.

Рис. 10 Уложенные в траншею водопроводные коммуникации

Использование электрокабеля в системе забора воды из колодца при малом расстоянии трубопровода от поверхности земли также намного эффективнее для предотвращения замерзания напорной трубы, чем утепление стен и колодезного отверстия тепловыми изоляторами.

Изоляционные материалы с низкой теплопроводностью в утепленном колодце не предотвращают замерзание воды в напорной трубе при низких температурах (они увеличивают время до кристаллизации). В отличие от теплоизоляторов, нагревающий кабель эффективно справляется задачей обогрева при минимальном электропотреблении — от него требуется только поддержание температуры воды в линии чуть выше 0º С, а не ее кипячение. На строительном рынке широко представлены саморегулирующиеся устройства, автоматические изменяющие энергопотребление и нагрев в зависимости от температуры протекающей жидкости.

Стандартная длина выпускаемых производителем электрических кабелей с регуляторами — до 25 метров, длина одной подключаемой секции доходит до 100 метров.

Чтобы определить, на сколько можно закопать в холодную землю водопроводные трубы при индивидуальном водоснабжении из скважины или колодца, используют карту глубин промерзания грунта в своей местности, к максимальному показателю прибавляют 0,5 метра и получают искомый результат.

Уменьшить расстояние прохождения водопровода от поверхности земли можно, используя теплоизоляторы или нагревательные электрические кабели, последние более эффективны, но имеют слишком высокую стоимость (минимальная цена 1 погонного метра саморегулирующегося нагревательного кабеля составляет 3 у.е.).

Изоляция подземных труб | Изоляция труб для подземного использования

Ищете решение для изоляции подземных труб, на которое можно положиться? Здесь, на Pipelagging.com, мы поможем вам. Мы поставляем широкий ассортимент изоляционных материалов для труб для подземного использования. Все вновь проложенные водопроводные трубы необходимо будет изолировать перед тем, как их закопать. Это требование местной службы водоснабжения.

Ведущим продуктом для подземных работ является Armaflex Tuffcoat. Эта ведущая в отрасли изоляция для подземных работ основана на изоляции из пеноматериала нитрила Armaflex класса O, которая имеет дополнительное самоуплотняющееся пластиковое покрытие.Это делает установку продукта очень простой. Просто оберните изоляцию вокруг трубы, закройте уплотнение и все! Теперь вы можете безопасно закопать трубы, зная, что они будут полностью защищены от непогоды.

В качестве альтернативы вы также можете использовать обычную изоляцию для подземных труб Armaflex класса O для изоляции подземных труб. Однако помните, что эту подземную изоляцию необходимо поместить в защитный пластиковый канал, прежде чем закопать ее. В противном случае под тяжестью грунта утеплитель раздавится, что снизит его эффективность.

Любое решение гарантирует, что установка водопровода будет соответствовать всем действующим строительным нормам. Кроме того, это сэкономит вам деньги в долгосрочной перспективе.

Изоляция подземных труб — особенности и преимущества:

  • Экономит ваши деньги за счет значительного сокращения потерь тепла из ваших труб.

  • Предотвратит замерзание ваших труб при понижении температуры ниже нуля — больше никаких разрывов труб!

  • Обеспечит соответствие вашего строительного проекта / установки требованиям местных властей.

Почему бы не ознакомиться с нашим обширным ассортиментом изоляции труб для подземного использования? У нас есть трубы всех стандартных размеров, и наши цены самые низкие в Интернете. У нас есть запасы для быстрой доставки. Закажи сегодня!

Спортивные товары Многофункциональная военная складная лопата Лопата для выживания Аварийный садовый лагерь FT beautique-betekom

Спортивные товары Многофункциональная военная складная лопата. Лопата для выживания. Аварийный садовый лагерь FT beautique-betekom

Многофункциональная военная складная лопата для выживания. , В противном случае мы оставляем за собой право повторно добавить товар, и отчет о неоплаченном товаре будет составлен соответственно, найдите свое лучшее предложение здесь. Безопасная и удобная оплата Гарантия лучшего качества — до 80%.Складная лопата Survival Spade Emergency Garden Camp FT Многофункциональная военная.







Многофункциональная военная складная лопата с лопатой для выживания Аварийный садовый лагерь FT

ИНСТРУКЦИИ ПО УХОДУ Стирать отдельно в прохладной или теплой воде в щадящей машине. гостям и друзьям понравится артистическая атмосфера, созданная с того момента, как их ноги коснутся вашей ступеньки. Амортизирующий удар для комфорта, идеально подходит для демонстрации ваших ценных фотографий, Многофункциональная военная складная лопата для выживания, аварийный лагерь для выживания FT , Все измерения производите снаружи, при покупке ювелирных изделий из коллекции, бесплатная доставка соответствующих товаров.Товары с официальным брендом и брендом авторизованного лицензиара. Многофункциональная военная складная лопата для выживания, аварийный садовый лагерь FT . Kehen Симпатичные детские футболки с принтом мультяшного кота для маленьких девочек, топы + шорты, комплекты летних нарядов из 2 предметов: одежда, наша цель — подарить вам самые приятные впечатления от покупок. Etsy плавно проведет вас через процесс покупки. Все наши продукты были созданы The Party Stork и его командой дизайнеров, Многофункциональная военная складная лопата для выживания Лопата для выживания Emergency Garden Camp FT . Задняя часть кабошона запечатана прозрачной наклейкой, а сторона — прозрачным клеем. всегда был одним из фаворитов.Отлично подходит для рисования акриловыми красками или керамической глазурью. Диапазон нагрузки на шины: B = 4-слойная конструкция P811 Trailer Tire, Многофункциональная военная складная лопата, спасательная лопата, аварийный садовый лагерь FT . Эти Миатуры позволяют игрокам взять на себя роль персонажей-героев, исследующих средневековый фэнтезийный мир, чьи цели заключаются в выполнении квестов. Водяной знак с авторским правом не будет отображаться на заказанном принте. Верх из кожи нубук с воротником из ткани Cordura. Это самый большой удар для ваших водных видов спорта. Многофункциональная военная складная лопата для выживания, аварийный садовый лагерь FT .

Многофункциональная военная складная лопата с лопатой для выживания Аварийный садовый лагерь FT

РУЧКА ДЛЯ ВЕЛОСИПЕДА Самоклеющаяся GRIP 4 ДОРОЖНЫЙ ВЕЛОСИПЕД КРАСНЫЙ ВЕЛОСИПЕД, Груженый поплавок для рыбалки, ручной работы от Яна Льюиса. 3 шт. № 4, рождественская медаль и красная лента. 5X Титановый болт звездочки коленчатого вала Винт кривошипа M8 для велосипеда MTB, пена для хранения лески для крючков для буровых установок и т. Д. Рыболовные намотчики лески EVA.Амортизирующая рукоятка Grip x !, Velo Orange, металлическая плетеная металлическая оплетка, комплект тросов переключения передач, внутренние и внешние тросы. Shakespeare OMNI 12 ‘Feeder Rod, женская шляпа с плиссированным тюрбаном большого размера для плавания, длинная шапочка для купания, защита ушей, DP BRAKES ROTOR АДАПТЕР ДИСКОВОГО ТОРМОЗА MTB DPBMA07 PM-PM ПЕРЕДНИЙ 180-мм РОТОР, СКИДКА 40%, Gardner Covert Tail Rubber, Disney Cars Rusty Inflatable Arm Bands Наручные манжеты для мальчиков, плавательные чулки, 5 комплектов болтов с двойной звездой, хромированные, СЕРЕБРЯНЫЙ # 2244, НОВИНКА Shimano Technium Invisitec Mono, 300 м, 5 фунтов TECINV3005LB.Белый всех размеров Quiksilver All Time с короткими рукавами, мужская одежда для серфинга, раш-жилет, олдскульная наклейка на bmx-бар, БЕЛЫЕ двухколесные велосипеды, рыболовный жилет с несколькими карманами на молнии для фотографий, охоты, путешествий, спорта на открытом воздухе, футляр, полотенце для бассейна, для бильярда, для кия, полотенца для бильярда.

Многофункциональная военная складная лопата для выживания, аварийный садовый лагерь FT


Многофункциональная военная складная лопата для выживания, аварийный садовый лагерь FT
Изображения предназначены только для справки, в противном случае мы оставляем за собой право перераспределить товар и Соответственно, будет составлен отчет о неоплаченных товарах, лучшее предложение здесь. Надежная и удобная оплата. Гарантия лучшего качества — до 80%.

Провода, кабели и кабелепровод 328 шт. Термоусадочные трубки Ассорти из изоляционных термоусаживаемых кабельных рукавов НОВЫЙ кабелепровод, фитинги и трубки

Провода, кабели и кабелепроводы 328 шт. Термоусадочные трубки Ассорти из изоляционных термоусаживаемых проводов Набор гильз для кабелей НОВЫЙ трубопровод, фитинги и трубки

328 шт. Термоусадочные трубки Ассорти из изоляционных термоусаживаемых проводов комплект рукавов для кабеля Новый




328 шт. Термоусадочные трубки в ассортименте изоляция, термоусадочная кабельная втулка, комплект НОВИНКА, комплект термоусадочной кабельной втулки для изоляции, НОВИНКА, набор термоусадочных трубок из 328 шт., Прочность изоляции: 15 кВ / мм, этот продукт имеет коэффициент усадки 2: 1 и одновременно Сертификаты UL и CSA для напряжения до 600 В при 125 градусах Цельсия, 1x 328 шт. (8 размеров) термоусадочные трубки 2: 1 (коробка НЕ ​​входит в комплект), тип: термоусадочные -, самый продаваемый продукт Магазин по честной цене, будьте уверены Безопасная и удобная оплата! NEW 328pcs термоусадочная трубка ассорти из изоляционных термоусаживаемых проводов и кабелей.

  • Качество услуги или продукта — это не то, что вы вкладываете в него.

    Это то, что получает от этого покупатель.

  • Если бы у нас не было конкурентного преимущества

    Мы бы не стали соревноваться.

  • Станьте самым выгодным решением для Индии

    Мы бы не стали соревноваться.

О нас

P&G InfraServe Компания, производящая лакокрасочные материалы, известная своей качественной работой, представила свой шаг в ответ на меняющуюся динамику рынка и для удовлетворения потребностей клиентов в качестве. P&G Infraserve претерпела множество изменений для переопределения своей организационной модели и содействия росту за счет более высоких уровней полномочий. Таким образом, новая структура построена вокруг нескольких предприятий, которые обслуживают потребности различных отраслей через один канал.
P&G InfraServe верит в ориентированный на клиента подход для обеспечения наилучшего обслуживания, приверженность качеству P&G InfraServe также уделяет особое внимание безопасности персонала и экологической безопасности для более здорового и экологичного будущего.P&G InfraServe — одна из немногих компаний, предлагающих беспыльную / вакуумную струйную очистку для индийских клиентов

Галерея

«Вы не можете создать опыт, вы должны его пережить»
