Автор Монтажник На чтение 8 мин. Просмотров 5.5k.
Использование скважин и колодцев для забора воды, при отсутствии центрального водоснабжения на загородных участках, является единственным решением проблемы обеспечения питьевой водой. Не всегда вода в источнике расположена близко к поверхности – для забора приходится устанавливать погружное насосное оборудование и производить подключение глубинного насоса к системе водоснабжения.
Электронасос не может работать постоянно, подавая воду в магистраль, для автоматизации режима его работы и снижения нагрузки на водопроводную линию при циклах включения и отключения, устанавливают автоматическое оборудование, состоящее из нескольких приборов.

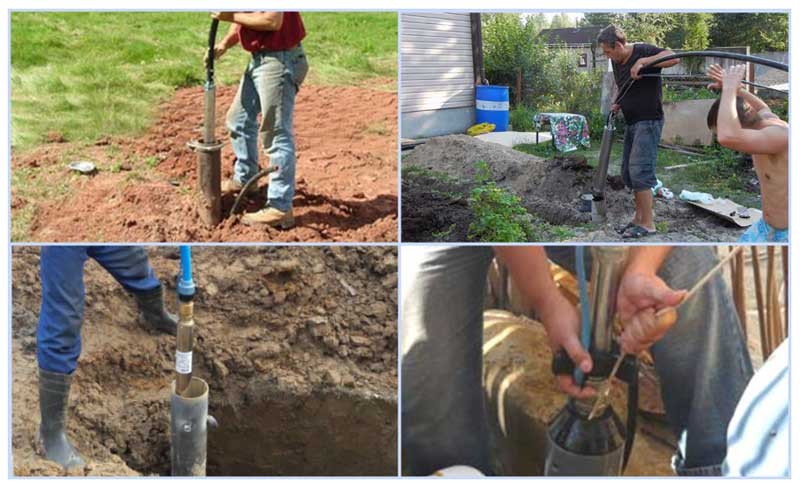

Рис. 1 Опускание глубинного электронасоса в скважину
Автоматика: основные узлы и их назначение
Перед тем, как подключить погружной насос для скважины или колодца, монтируют водопроводную магистраль с необходимой автоматикой. Автоматические системы управления одинаковы для любого вида электронасосов, отличие состоит только в настройках управляющих приборов и объеме гидроаккумулятора. Основных узлов всего несколько, при подключении они размещаются в одном месте и выполняют следующие функции.
Реле давления
Основной прибор, осуществляющий автоматическое управление работой электронасоса. Внешне устройство имеет вид небольшой коробочки со штуцером для подключения к водопроводной линии. Принцип работы реле давления довольно прост: если напор в системе превышает допустимое значение, вода давит на клапан, размещенный внутри корпуса за штуцером, и связанная с клапанной диафрагмой металлическая пластина с толкателем размыкает контакты внутри прибора.
Кабель питания электронасоса при работе проходит через реле давления, одновременно происходит разрыв питающей цепи и насосное оборудование отключается. Предусмотрена настройка реле давления в определенном диапазоне двумя регулировочными винтами – один устанавливает верхний порог срабатывания, второй винт регулирует разницу между запускающим и отключающим прибор давлением.

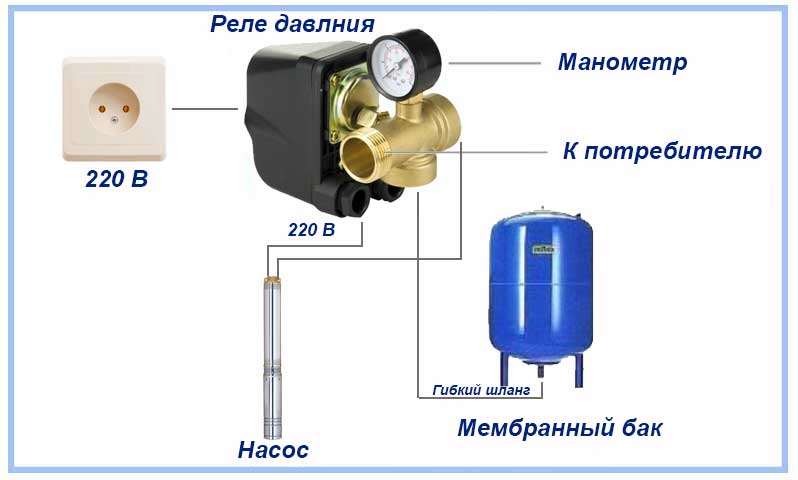

Рис. 2 Автоматика для глубинного насоса
Гидроаккумулятор и преимущества его использования
При включении и отключении электронасоса вода в водопроводной системе резко останавливается или моментально приходит в движение – это вызывает гидроудары, при которых трубопровод и оборудование испытывают повышенные нагрузки.
При потреблении воды, если не существует некоторого запаса, насос будет включаться и отключаться через незначительные интервалы времени – это приведет к повышенным нагрузкам на систему и оборудование и ускорит износ электронасоса.
Для устранения вышеприведенных негативных факторов в водопроводную систему устанавливают гидравлический аккумулятор. Устройство представляет собой цилиндрический металлический бак, внутри которого размещена резиновая мембрана. При закрытых кранах резиновая колба бака наполняется водой, при этом давление в гидроаккумуляторе должно быть равным или чуть ниже давления в системе. При пользовании водой она поступает в трубы из аккумулятора, увеличивая время нахождения электронасоса в отключенном состоянии.
Понятно, что чем больше объем гидробака на один насос, тем больший запас воды в системе и более длительное время оборудование будет находиться в состоянии покоя между запуском и остановкой, следовательно, увеличится ресурс его работы.
Любой мембранный бак имеет в стенке ниппель для закачки и спуска воздуха в камере – это позволяет уравнять давление в системе и воздушной прослойке за резиновой грушей гидроаккумулятора. Если бы такого давления в гидроаккумуляторе не было, резиновая мембрана от напора воды распласталась бы по стенкам бака и не могла выполнять свои функции.
Стандартное минимальное значение объема гидробака не меньше 10 литров, верхняя граница может доходить и до 100 литров.

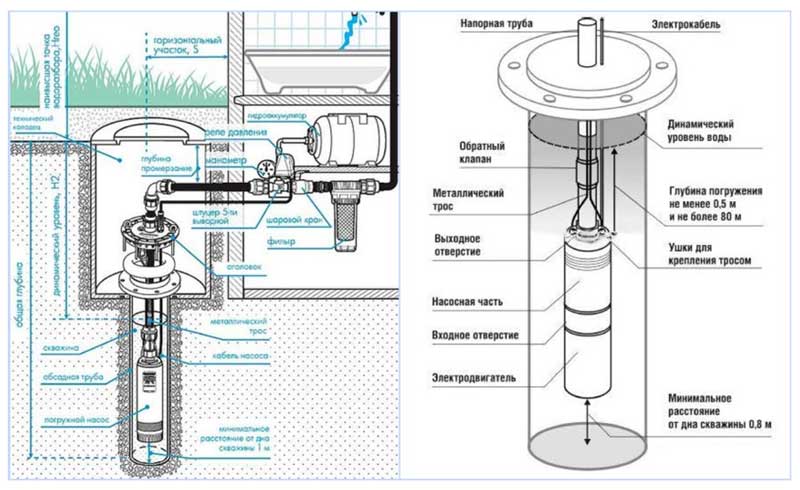

Рис .3 Схема подключения насоса для скважины к автоматике
Манометр
Для настройки порога срабатывания реле и контроля давления в линии любая водопроводная система включает в себя стрелочный или индикаторный измеритель давления. Стандартный манометр имеет штуцер для подключения и две шкалы в разных единицах измерения для снятия показаний.
Реле сухого хода
Во многих схемах установки электронасосов в колодец или скважину и подключения к автоматике не указан такой важный элемент, как реле сухого хода.
Что произойдет в случае, если в водозаборном источнике закончится вода? Погружной насос будет работать без необходимого водного охлаждения, пока не выйдет из строя – напор в системе будет низким, реле давления не отключит насосное оборудование.
Реле сухого хода конструктивно напоминает устройство реле давления и работает точно по такому же принципу, но наоборот – при низком давлении в системе оно размыкает цепь питания электронасоса, а при высоком замыкает.
Многие модели глубинных электронасосов оснащены встроенным термореле, прерывающим цепь питания при перегреве обмотки, которое происходит в работающих без воды погружных агрегатах.
Некоторые пользователи полагают, что данная защита может успешно заменить такой элемент автоматики, как реле сухого хода. Это мнение ошибочно в связи с тем, что перегрев обмотки является аварийной ситуацией, приводящий к нагреву изоляции и потери ей своих физических параметров. Многократный нагрев через некоторое время приведет к затвердеванию и отслаиванию изолирующего лака и в конечном итоге к межвитковому замыканию и выходу электронасоса из строя.

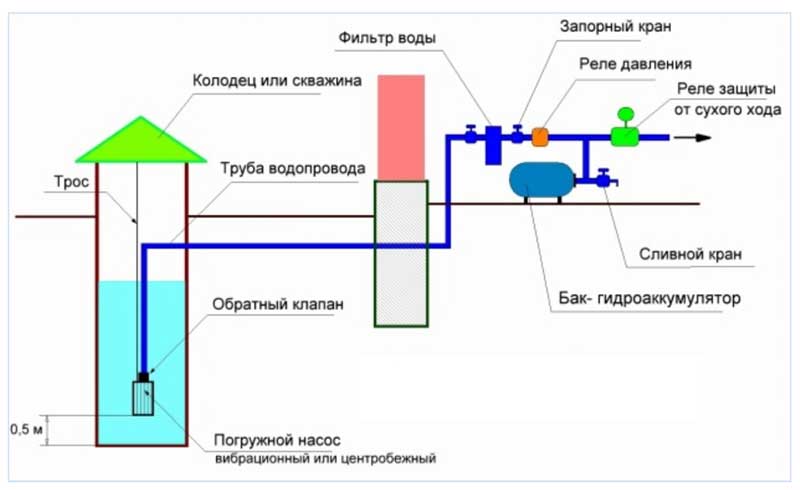

Рис. 4 Схема индивидуального подключения глубинного насоса в частном доме
Поплавковые датчики. Если схема подсоединения насосов для скважины обязательно должна иметь в своем составе реле сухого хода, которое работает в паре с реле давления в автоматическом режиме, то для глубоких колодцев его присутствие не обязательно. Дело в том, водозабор из колодцев производится с использованием конструкций, имеющих встроенный поплавковый выключатель. Устройство является аналогом реле сухого хода и отключает агрегат при падении уровня воды ниже определенной отметки.
Поплавковый выключатель работает следующим образом: при падении уровня жидкости в источнике его плавающая головка опускается и установленный внутри шарик размыкает контакты, которые встроены в цепь питания электронасоса.
Сенсорные датчики. Основным недостатком поплавковых выключателей является необходимость в свободном пространстве для работы, появившиеся на рынке колодезные электронасосы с сенсорными датчиками, не имеют подобных проблем.
Электролитический датчик уровня жидкости в таких моделях располагается сбоку и передвигается в вертикальном направлении, устанавливая порог срабатывания. Два его контакта работают в замкнутой цепи при наличии жидкости, как только ее уровень падает, цепь разрывается и электронная схема отключает питание электронасоса.
Рис. 5 Электронасосы с поплавковым и электролитическим датчиком
Подключение глубинного насоса к системе водоснабжения
При устройстве индивидуальной системы водоснабжения еще на стадии проведения буровых работ следует знать диаметр и материал изготовления трубопровода, глубину залегания водопроводной линии, рабочее давление в системе, на которое рассчитано оборудование. При монтаже и включении водопровода руководствуются следующими рекомендациями:
- При использовании водопроводной системы в зимнее время придется принимать меры по ее защите от холода. Обычно трубы прокладывают под землей и выходить они должны из оголовка скважины, поэтому понадобится устройство кессонной ямы для установки и обслуживания оборудования. Чтобы сделать ее более удобной и снизить глубину, водопроводную линию утепляют и обогревают электрическим кабелем.

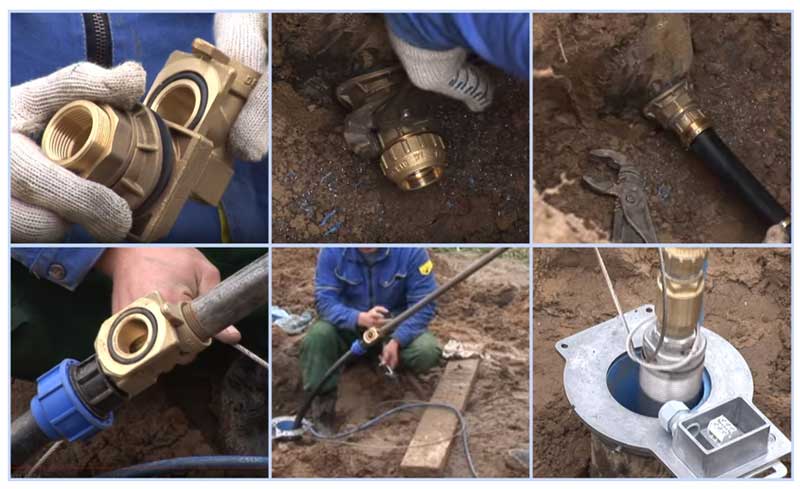

Рис. 6 Сборка насосной станции своими руками – основные этапы
- При определении глубины погружения электронасоса, устанавливают динамический уровень при включенном оборудовании и подвешивают агрегат на 2 метра ниже установленной отметки, минимальное расстояние до дна у глубинных моделей 1 метр.
- При использовании песчаных скважин обязательна установка в водопроводную линию фильтров для песка или грубой очистки перед оборудованием.
- Электронасосы меняют свою эффективность откачки при изменении питающего напряжения, поэтому для стабильной работы лучше приобрести стабилизатор напряжения и подключить к нему оборудование.
- Для удобства работы и обслуживания часто проводится сборка насосной станции своими руками. На гидроаккумулятор монтируются манометр и реле давления с использованием стандартного пятивходового штуцера, но так как там отсутствует патрубок для крепления реле сухого хода, его придется устанавливать на дополнительный тройник.
- Часто электронасосы имеют короткий кабель питания, с недостаточной длиной для подключения к питающей сети. Его удлиняют путем припаивания аналогичного с дальнейшей изоляцией точки соединения термоусадочной муфтой.
- Обязательно присутствие в водопроводной системе фильтров грубой и тонкой очистки. Они должны размещаться до автоматики системы управления, в противном случае попадание песка и грязи приведет к их некорректной работе и поломкам.
Рис. 7 Размещение автоматического оборудования в кессонной яме
Монтаж погружного электронасоса для установки в скважину
Для установки погружного электронасоса в скважину выполняют работы в следующем порядке:
- Вкручивает в выходное отверстие агрегата пластиковую переходную муфту для подключения напорного трубопровода. При отсутствии встроенного обратного клапана устанавливают свой, монтируя его первым на выходе электронасоса, затем прикручивают фитинг для подсоединения труб ПНД.
- Приставляют к насосу трубу и фиксируют ее пластиковой манжетой, продевают в ушки корпуса трос и соединяют его концы на выходе при помощи двух специальных зажимов, свободный конец прикручивают к основному тросу изолентой.
- Соединяет вместе кабель питания, трос и напорный шланг с помощью изоленты или стяжек с шагом 1 метр., при этом следят, чтобы питающий шнур был закреплен без натяжения.
- Опускают электронасос в скважину на заранее установленную глубину. Для этого измеряют и обрезают напорную трубу нужной длины, вставляют ее в оголовок, к которому привязывают трос.
- После погружения можно сразу проверить работу электронасоса без подключения к трубопроводу, если подача жидкости соответствует паспортным данным, подключают всю водопроводную линию и затем контролируют и регулируют работу оборудования автоматическими приборами.

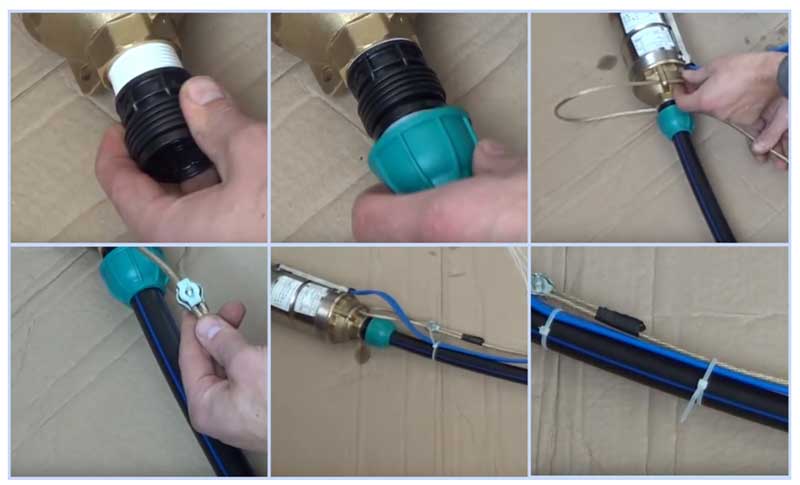

Рис. 8 Подготовка скважинного электронасоса к погружению
Для подключения скважинного насоса к системе водоснабжения используют приборы, которые автоматизируют его работу, препятствуют частому запуску и снижают нагрузку на линию. Их можно самостоятельно смонтировать в одном модуле, установить в жилом помещении или оставить в кессонной яме со скважинным оголовком.
Для дальнейшего монтажа и подключения водопровода потребуются услуги квалифицированных специалистов. Они произведут пайку пластиковых труб, установку и монтаж необходимых фитингов, кранов, переходных муфт.Итак, Вы приобрели или собираетесь купить погружной скважинный насос и хотите подключить его самостоятельно. Или, у вас уже был подключен скважинный насос для полива и теперь Вы хотите выполнить автоматическое водоснабжение дома.
Эта статья для тех, кто хочет самостоятельно подключить скважинный насос для организации автоматического водоснабжения частного дома или дачи.
Схема подключения скважинного насоса
Погружные скважинные насосы в нашем каталоге
Фитинги и трубы для насосной станции:
- Ниппель 1” 01034024, 2 шт
- Обратный клапан 1” 01049035, 1 шт + фильтр сетчатый, 1 шт
- Труба 32 ПНД 1” 01014138 метраж по требованию
- Оголовок скважинный ОГС 113-127/32 03013282, 1 шт
- Отвод 32/90 ПНД 01014042, 1 шт
- Муфта ПНД с наружн резьбой 01014022, 3 шт
- Кран шаровый 1″ вн-вн резьба EUROS 01035023, 1 шт, 3 шт
- Адаптер (штуцер) 5 выходов 1″ 03013007, 1 шт
- Адаптер (штуцер) 3 выхода 1″ 03013156, 1 шт
- Кран шаровый со сгоном 1″ EUROS 01035019, 2 шт
- Колба 10ВВ 10″ 1″ для холодной воды 01006032, 1 шт
- Подводка внутренняя-наружная 1″ 80 см 01051042, 1 шт
- Гидроаккумулятор (расширительный бак) 50 л 01061020, 1 шт
- Манометр D63 0-4 бар 1/4″ 01048025, 1 шт
- Датчик сухого хода LP/3 03013144, 1 шт
- Датчик давления PM5 03013125, 1 шт
Давайте рассмотрим назначение узлов подключения и процесс запуска насоса.
2. Обратный клапан 1” не дает воде стекать обратно в скважину при отключении насоса. Отсекает крупную фракцию песка и силикатов тем самым предотвращая преждевременный износ насоса.
3. Вам потребуется труба. Безусловным выбором будет полиэтиленовая труба ПНД. Она технологична в использовании и дешева относительно труб из других материалов. ПНД расшифровывается как полиэтилен низкого давления. Очень часто многие думают, что эта труба
полиэтилена высокого давления ПВД мягкие. Как правило, Вам потребуется труба 32 диаметра. Более точно о диаметре трубы можно сказать после расчетов.

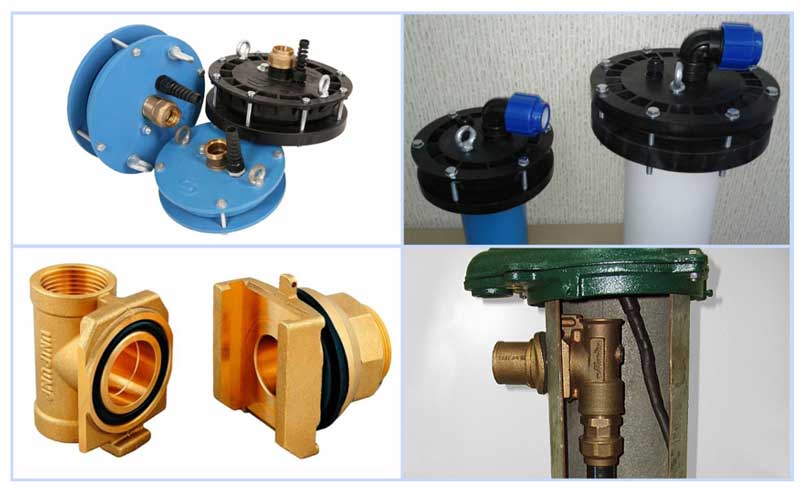

4. Скважинный оголовок. На сегодняшний день оголовки выпускаются в пластиковом, чугунном и стальном формате. Например, стальной или чугунный агрегат обладает достаточной прочностью и способен выдержать порядка 500 кг оборудования для скважины.
Скажинные оголовки различаются по диаметрам. Наиболее востребованные — от 110 мм до 160 мм.
Как разобраться в обозначении оголовка? Например, ОС 110-32П.
ОС — оголовок скважины.
110 — диаметр крышки и фланца, в мм. Он подойдет для обсадной трубы на 2-3 мм меньшего диаметра.
32 — диаметр отверстия во фланце и обжимного соединения для установки трубы ПНД, в мм.
П — говорит о том, что оголовок пластиковый. Отсутствие буквы говорит о том, что он изготовлен из металла.
- Надежно фиксируются насос, кабель, и трубопровод
- Осуществляется защита скважины от мусора, осадков и пыли
- Снижается риск промерзания скважины
При бурении скважины установка оголовка, как правило, входит в стоимость работ. Однако, можно сэкономить на этом, если установить оголовок своими руками.
Монтаж оголовка на скважине:
- Срежьте обсадную трубу так, чтобы она торчала из земли на 10-15 см. Аккуратно промажьте верх трубы солидолом.
- Наденьте первый металлический фланец на трубу, прижав его к земле.
- Надвиньте резиновое кольцо на фланец.
- Во второй фланец проденьте кабель, трубу и трос.
- Зафиксируйте трос на карабине и аккуратно опустите насос, удерживая его на тросе.
- Когда насос достиг дна, приподнимите насос примерно на 0,5-1 м и зафиксируйте крышку оголовка на обсадной трубе штатными болтами.
5, 6. Для соединения трубы с фасонными частями трубопровода понадобятся обжимные соединениядля трубы. Они могут быть, как бронзовыми, так и пластиковыми. Мы рекомендуем остановиться на пластиковых соединениях. Почему? Они дешевле бронзовых соединений почти в 10 раз. А с точки
зрения функциональности ничем им не уступают. Для типовой схемы подключения потребуются три ПНД муфты 32*1” наружная резьба и один ПНД уголок 32.
Трос из нержавеющей стали для вытягивания насоса из скважины в случае его поломки или профилактики. Обычно берут трос диаметром 3 мм. Для троса обязательно приобретается два зажима.
7. Шаровые краны. Краны служат для того, чтобы отсечь давление от колбы при замене картриджа и при ремонте в бытовой сети.
8. Колба фильтра Big Blue и картридж механической очистки 10мкм защищаютсантехническое оборудование от посторонних частиц.
9, 10. Адаптер на 5 и на 3 выходов для подключения манометра, реле сухого хода и реле давления.
12, 13. Датчики автоматического включения / выключения насоса.
Датчик сухого хода защитит Ваш насос от пуска «в сухую» и предотвратить поломку насоса. Реле сухого хода отключает насос в случае, если в скважине заканчивается вода. Является обязательным элементом. В случае его отсутствия есть вероятность перегрева насоса и выхода его из строя. Если вода по какой либо причине слилась из системы, то систему необходимо снова заполнить.
14. Подводка 1” Гигант. Служит для подключения расширительного бака. Устанавливать подводку меньшего диаметра нельзя.
15. Гидроаккамулятор (расширительный бак). Это накопительная емкость, внутри которой находится резиновая мембрана. Использование расширительного бака дает возможность при малом потреблении воды не включать насос, и покрывать потребности в воде за счет жидкости, хранящейся в баке. Это позволяет увеличить срок службы насоса.
Как правильно подобрать емкость бака гидроаккамулятора?
Если количество потребителей не превышает 3-х человек, а установленный насос имеет производительность до 2 кубометров в час, рекомендуется брать бак объемом от 20 до 24 л и выше. Если число потребителей от 4 до 8 человек и производительность насоса до 3,5 кубометров в час, устанавливается бак объемом 50 л и выше. Если количество потребителей больше 10 человек и производительность насосного оборудования составляет больше 5 кубометров в час, выбирают бак 100 л и выше.
В любом случае, чем больше емкость бака, тем меньше включений / выключений насоса. Тем более долгий срок он будет служить.
В зависимости от наличия свободного места можно выбрать как горизонтальный, так и вертикальный бак.
Запуск скважинного насоса
1. Перед началом работы возьмите автомобильный манометр и проверьте давление в гидробаке. В обычных бытовых условиях заводских установок -1,5 атмосферы (бара) будет вполне достаточно.
2. Откройте любой из бытовых смесителей в верхней точке потребления и включите насос. Дайте поработать насосу до тех пор пока из смесителя не начнет поступать непрерывная струя воды без воздуха. Система полностью заполнена водой.
4. Закройте кран. Пусть насос проработает некоторое время, пока не будет достигнуто заданное значение давления воды в системе, и насос остановится самостоятельно.
Запуск скважинного насоса завершен.
Это система автоматического водоснабжения дома на базе погружного скважинного насоса.
Погружной насос является одним их главных приспособлений для подачи в дом воды. Оборудование подбирается исходя из потребностей пользователя и параметров источника водоснабжения. Установка погружного насоса может производиться профессионалами и самостоятельно. Как смонтировать оборудование своими силами, расскажет эта статья.
Типы погружных насосов
По назначению все погружные насосы можно разделить на три больших типа:
- . Оборудование способно поднимать воду с большой глубины и передавать ее на большие расстояния;
- колодезные. Погружные насосы, предназначенные для установки в колодец, отличаются более низкой мощностью, что влияет на выдаваемый устройством напор и производительность. Яркими представителями колодезных насосов являются устройства типа Малыш и Ручеек;
- . Используются для откачки загрязненной воды из бассейнов, подвалов, дренажных колодцев.
Установка погружного насоса самостоятельно
Монтаж погружного насоса зависит от типа оборудования в зависимости от места его будущего размещения.
Установка насоса в колодец
Чтобы установить погружной насос в колодец для обеспечения загородного дома питьевой водой, надо:
- проложить водопровод, который будет соединять оборудование в колодце с сантехническими изделиями, расположенными внутри строения;
Глубина залегания водопроводных труб должна быть более глубины промерзания почвы в регионе.
- подвести к колодцу питающий электрический кабель, с помощью которого будет произведено подключение погружного насоса. Провод можно проложить по поверхности земли в специализированном защитном рукаве или совместно с водопроводными трубами. В последнем случае кабель будет меньше подвержен техническим повреждениям;
- на верхнем кольце колодца прикрепить кронштейн для удержания насоса. Если глубина источника водоснабжения более 20 – 30 м, то для удобства извлечения насоса можно сделать специальную металлическую опалубку. Для меньших глубин подойдет простейший кронштейн, к которому насос будет закреплен металлическим тросом;
- насос соединяется с водопроводной системой;
Если оборудование не укомплектовано обратным клапаном, предотвращающим прохождение жидкости в обратном направлении, то устройство рекомендуется смонтировать дополнительно.
- подключается электроснабжение. Кабель желательно прикрепить к трубам, расположенным внутри колодца изоляционной лентой. Это позволит избежать каких-либо повреждений, способных вывести насос из строя;
- подготовленная система опускается в колодец до необходимо уровня и фиксируется на удерживающем устройстве;
Первый запуск насоса следует контролировать. При этом проверяется корректность работы устройства и герметичность всех .
Установка насоса в скважину
Насос в скважину устанавливается по принципу, аналогичному монтажу насоса для колодца:
- на первом этапе производится разводка водопроводных труб к скважине и кранам потребления;
- производится обвязка насоса. К оборудованию прикрепляется водоотводящий трубопровод и кабель электропитания. Схема подключения погружного насоса должна быть в комплекте с устройством;
- все провода и трубы фиксируются изоляционной лентой для исключения повреждений и запутывания;
- подготовленная конструкция опускается в скважину до определенного уровня;
- насос фиксируется на оголовке.
Оголовок скважины является не только удерживающим устройством для насоса, но и защищает источник водоснабжения от попадания различных предметов, листьев, иного мусора. Оголовок также является связующим звеном между насосом и системой водоснабжения дома.
- к оголовку подключается система водоотведения.
Проверяется корректность выполнения работ и введение устройства в эксплуатацию. Если при установке или подключении оборудования возникли проблемы, то можно получить консультацию у профессионалов о том, как подключить погружной насос правильно. Для этого рекомендуется обратиться к изготовителю оборудования.
Подробнее с процессом монтажа насоса в скважину можно познакомиться, посмотрев видео.
Подключение гидроаккумулятора
При желании к насосу можно подключить гидроаккумулятор. Подключение погружного насоса к гидроаккумулятору позволит:
- продлить срок службы насоса. В гидроаккумуляторе создается запас воды. При включении сантехнического изделия вода, в первую очередь, расходуется из бака и только при достижении критического уровня жидкости включается насос. Одноразовое включение насоса удовлетворяет потребности пользователей и заново наполняет бак. Таким образом, при использовании гидроаакумулятора снижается периодичность включений насосного оборудования, что приводит к увеличению периода эксплуатации;
- уменьшить количество перепадов давления из-за использования нескольких кранов одновременно;
- предохранить систему водоснабжения от гидравлических ударов, которые могут случаться при включении насоса.
Схема подключения гидроаккумулятора к погружному насосу представлена на рисунке:
Гидроаккумулятор невозможно установить без реле давления, которое срабатывает при достижении в баке маленького уровня жидкости.
Установить насос в колодец или скважину достаточно просто. Главное — правильно подобрать оборудование и заранее подготовить все дополнительные материалы в виде соединительных фитингов, обратного клапана, дополнительных электропроводов и так далее.
Водоснабжение загородного дома представляет собой немалую проблему. Решают ее по-разному: кто-то роет колодцы, но чаще всего жители сельской полосы обращаются к бурению водных скважин.
Сама по себе эта задача тоже вызывает определенные хлопоты. Но на этом ответственный процесс не заканчивается. Пробурив скважину, хозяин сталкивается с такой задачей, как установка и подключение скважинного насоса. Как показывает опыт, эта задача вполне решаема, надо только знать особенности и последовательность решения.
Скважинный насос: назначение и типы
Данный агрегат предназначен для быстрого подъема из грунта достаточных объемов воды. Мощность современных насосов позволяет обеспечивать не только питьевое и бытовое водопотребление, но и качать необходимое количество грунтовых вод для сельскохозяйственного полива.
По месту расположения скважинного насоса в выработках и принципу их функционирования все помпы делятся на поверхностные и погружные.
Выяснение различий между эти
Автор Монтажник На чтение 11 мин. Просмотров 9.8k.
При организации бытового водоснабжения на участке, бурение скважин на воду в качестве водозаборного источника является оптимальным вариантом – они намного дешевле колодцев и позволяют добывать воду со значительных глубин. При монтаже насосного оборудования в колонну из обсадных труб, часто возникает вопрос, на какую глубину опускать насос в скважину.
Для правильного решения поставленной задачи следует учитывать множество факторов, связанных не только с техническими характеристиками погружного электронасоса, но и параметрами скважины – ее дебитом, статическим и динамическим уровнем, которые подвержены сезонным изменениям.
Точное определение глубины погружения позволит сэкономить финансовые средства при приобретении глубинного электронасоса, ведь модификации, рассчитанные на работу под давлением большого столба воды, стоят значительно дороже приборов с небольшими пределами спуска под водный горизонт.

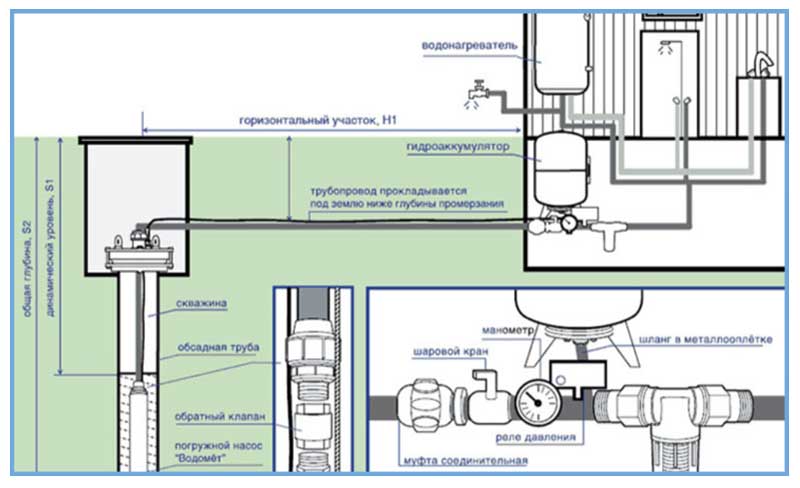

Рис. 1 Схема подключения скважинного насоса
Виды и глубины скважин
Глубина погружения насоса в скважину в большой степени зависит от ее параметров, при бурении различают три основных типа: абиссинскую, на песке, и артезианскую.
Абиссинская скважина
Абиссинка является самым доступным вариантом с финансовой точки зрения, глубина ее залегания редко превышает 10 метров, забор осуществляется из первого водоносного слоя (верховодки). Бурение абиссинки часто проводят своими руками самодельными бурами, обычно ее канальная труба имеет малый диаметр в 1,5 – 3 дюйма и рассчитана на водозабор поверхностным электрическим или ручным механическим насосом.
Трубы, опускаемые в абиссинку, оснащены фильтром на конце в форме иглы, из-за легкого веса он располагается непосредственно в водоносном слое, не опускаясь на песчаное илистое дно – благодаря этому вода в абиссинке не имеет песчаных и глинистых примесей. Хотя в абиссинском источнике довольно чистая вода, скважину редко используют для обеспечения постоянного водоснабжения жилого дома – ее дебит слишком мал.
Скважина на песке
Если на участке не обнаружены водоносящие пласты на небольшой глубине, бурят песчаную скважину до обнаружения воды, глубина которой лежит в диапазоне от 15 до 60 м со средним показателем около 30 метров. Данный тип наиболее распространен в индивидуальном водоснабжении, при бурении в шахту опускается колонна из пластиковых или стальных труб диаметром 100 – 160 мм, которая вследствие высокого веса опирается на дно водоносящего пласта.
На конце колонны устанавливается перфорированный водяной фильтр для очистки воды от песчаных и глинистых частиц, но во многих случаях этого недостаточно и в трубопровод устанавливают дополнительные элементы, которые фильтруют воду (фильтры песка, грубой и тонкой очистки).
Применение насосного оборудования для забора обязательно должно учитывать этот фактор (большое количество частиц песка), поэтому обычно выбирают модификации для работы с загрязненной водой. Скважина на песке, в отличие от абиссинки, имеет более высокий дебит и главное – пригодна для водоснабжения индивидуального жилого дома, правда срок ее службы невелик (зависит от размера песочных фракций) и в среднем составляет около 5 лет.
Рис. 2 Виды скважин для установки погружного насоса
Артезианская скважина
При поиске источников артезианской воды бурение производится до водоносного горизонта с известковым дном, при этом глубина скважинного канала при бытовом бурении может доходить до 200 м, а в промышленных источниках порог в районе 300 м и более считается нормальным. При монтаже обсадная колонна со специальным фильтром для крупных частиц упирается в прочное известковое дно, на котором отсутствуют глина и песок. Благодаря этому вода с больших глубин отличается кристальной чистотой и единственным недостатком – высоким содержанием железа. Чем глубже находится водоносный слой, тем большее давление на него оказывают расположенные выше пласты земли – вследствие этого артезианские источники имеют наивысший дебит и неизменный статический уровень.
Пределы глубин размещения электронасоса в скважине
Определение глубины опускания электронасоса всегда связывают с динамическим и статическим уровнем источника. Под статическим уровнем понимают расстояние между поверхностью грунта до водного горизонта источника при отсутствии водозабора, при составлении паспорта скважины он определяется спустя час после прокачивания.
Динамический уровень колодцев и скважин фиксируют при включенном на полную мощность электронасосе, который осуществляет водозабор в данном источнике, он также равен расстоянию между поверхностями земли и воды. Динамический порог фиксируется в точке равновесия пребывающего и откачиваемого потока, когда водное зеркало находится на постоянной отметке.
Рис. 3 Показатели уровня воды
Понятно, то при определении глубины спуска необходим учет динамической характеристики скважины, то есть электронасос должен располагаться ниже динамического порога не менее чем на 1 – 3 м – это является первым неоспоримым условием.
Если насос монтируют в скважину на песке, то следует учитывать тот фактор, что в придонной области фильтра повышенная концентрация взвешенных частиц песка и глины – их всасывание электронасосом приведет не только к его поломке, но и быстрому забиванию фильтров и последующему выходу всей водопроводной системы из строя.
К тому же такая вода станет непригодной не только для питья, но и для хозяйственных нужд. Поэтому правильно рассчитанная глубина опускания должна учитывать этот фактор, расстояние до дна не должно падать ниже, чем на 0,5 – 1 м., для мощных электронасосов выбирают наивысший предел и даже увеличивают это расстояние.
На какую глубину опускать насос в скважину – методы определения
Самым простым способом определить, на какую глубину следует погрузить электронасос, является измерение расстояния от верха грунта до скважинного дна. Можно его предварительно померить, опустив в канал на тросе тяжелый предмет до соприкосновения с донной поверхностью, а затем измерив длину троса рулеткой.
Более простой вариант – погружение в источник уже привязанного к тросу и подсоединенного к напорному трубопроводу и линии электропитания насоса. При опускании до соприкосновения с дном электронасос затем приподнимают на 1 метр, определяя таким образом выбор положения устройства в скважинном источнике при дальнейшей эксплуатации.
Рис.4 Размерные параметры расположения погружного электронасоса в скважинном канале
Данный способ имеет ряд недостатков, о которых будет рассказано ниже, более рациональной и эффективной является другая методология, основанная на замерах статического и динамического порога. Обычно данные о статическом и динамическом уровне, а также о дебите скважины, содержатся в ее паспорте и рассчитаны на использование насоса с определенными напорными и объемными характеристиками.
Необходимо помнить, что при использовании другого насосного агрегата динамический порог и дебит (не все знают, что скорость притока воды в скважину связана с объемом оттока) изменятся, и замеры придется делать заново.
Статический уровень можно определить измерением расстояния от поверхности земли до водного зеркала при отсутствующем в скважине электронасосе, для этого проще использовать длинную рулетку или капроновый шнур с привязанным легким предметом – после провисания его извлекают и замеряют длину опущенного участка.
Для определения динамического порога насос опускают в скважину и включают на полную мощность в течение 1 часа, если подача воды прекращается, глубину погружения увеличивают на несколько метров. По окончании отведенного времени опущенный электронасос извлекают на поверхность, уровень определяют по расстоянию от водного отпечатка на трубопроводе до точки его соприкосновения с поверхностью земли.
Рис. 5 Глубинный насос для водоснабжения в кессонном колодце – примеры подключения
Зная динамический уровень, определить глубину спуска насоса не составит труда – он опускается ниже найденной отметки на 1 – 3 м. После этого его окончательно фиксируют в скважинном оголовке, обрезая лишний отрезок пластиковой трубы и подсоединяя к нему водопроводную магистраль. Методика размещения глубинного насоса с учетом динамического водного уровня имеет следующие преимущества:
- Всасываемая с поверхностных слоев вода, в отличие от придонной области, имеет минимальное количество взвешенных частиц песка и глины.
- Более высокое расположение позволяет сэкономить некоторое количество материалов (трос, кабель, трубы ПНД), снизить общий вес конструкции и облегчить ее обслуживание.
- Выпускаемое промышленностью погружное насосное оборудование устанавливается на различные глубины от поверхности воды, максимальные значения которых указываются в паспортных данных. Стоимость агрегата напрямую связана с глубиной его погружения под воду (на электронасос давит столб воды высотой от точки его расположения до статического уровня), поэтому, чем выше в скважинной шахте расположена модель, тем более бюджетный вариант можно выбрать.
Использование недорогих российских и китайских моделей становится более безопасным при малых глубинах, ведь нередко встречаются случаи, когда корпус отечественного или китайского прибора не выдерживает давление водного столба, и масло из его внутренней ванны попадает в скважинный источник.
Рис. 6 Скважинные оголовки и адаптеры – внешний вид
Как опустить насос в скважину
Существует две основные технологии опускания насоса в скважину – первый традиционный заключается в использовании оголовка, который одевают на выходную обсадную трубу, при этом вся система находится в кессонной яме (кессоне). Более экономичный и сложный способ опускания глубинного электронасоса – использование скважинного адаптера, который врезают в боковую стенку обсадной трубы под землей на отметке ниже глубины промерзания грунта.
В обоих случаях к электронасосу привязывают трос (трос должен быть качественным, исключающий обрыв и застревание насоса в шахте скважины), крепят при помощи фитингов напорный трубопровод и соединяют их вместе со шнуром питания, который при необходимости удлиняют.
Подготовка насоса к погружению
Обычно погружные глубинные насосы, используемые для водозабора, готовы к работе после подачи на него питающего напряжения, иногда перед запуском производят следующую подготовку к их монтажу:
- В некоторых моделях в верхней части корпуса около выходного патрубка отсутствует обратный клапан – в этом случае приобретается отдельный элемент, установленный в фитинг с подходящей к насосу внутренней или наружной резьбой, который прикручивается к его выходному патрубку.
- Многие модели укомплектованы коротким питающим электрокабелем, перед спуском его придется удлинять, для этого используют специальные термоусадочные муфты, которые надевают на соединенные провода. После их нагревания феном, соединение полностью герметизируется и становится защищенным от проникновения влаги.
Рис. 7 Подготовка к монтажу скважинного насоса в источник
Присоединение трубы к электронасосу и правильное закрепление троса
После подготовки электронасоса приступают к его установке в скважинную шахту, операции проводят в следующем порядке:
- Перед работой нужно знать глубину опускания электронасоса, которая определяет основные размеры. Вначале отрезают водопроводную трубу ПНД и трос необходимой длины, протяженность электрокабеля питания рассчитывают заранее на этапе подготовки агрегата к спуску.
- Вкручивают в выходной фитинг электронасоса переходную муфту для подсоединения к трубе ПНД, при отсутствии в приборе обратного клапана его должен иметь переходник.
- При помощи компрессионного фитинга производят подключение трубы ПНД к электронасосу, если используют оголовок, через него предварительно протягивают трубу и шнур электрического питания.
- Протягивают трос из нержавейки, или более дешевый стальной в пластиковой изоляции, через ушки в корпусе насоса, фиксируют его специальными зажимами в двух местах, сталь на торце покрывают водонепроницаемым клеем.
- Обматывают изолентой все фиксаторы и торцы троса.
- Соединяют вместе электрический кабель, трубопровод и трос при помощи стяжек или изоляционной ленты с шагом 1 – 2 м.
- Подвешивают трос на карабин к оголовку и спускают электронасос в колодец скважинного канала, выступающий отрезок напорной трубы обрезают и подключают через компрессионные фитинги к трубопроводной магистрали, после чего система готова к эксплуатации.
При размещении электронасоса в скважине посредством адаптера, все подготовительные процедуры и его присоединение к тросу и напорному трубопроводу выполняют приведенным выше способом, установка адаптера производится с помощью фитинга соединением ласточкин хвост, который крепится к концу пластиковой трубы при помощи компрессионной зажимной гайки с конусным кольцом.
Для спуска используют отрезок трубы с наружной резьбой, который прикручивают к ответной части адаптера, после ее спускания и соединения со вторым элементом, расположенным на стенке обсадной колонны, монтажную трубу выкручивают.
Верх скважины закрывают крышкой, к которой есть возможность привязать трос и протянуть через корпус шнур питания.
Рис. 8 Подключение насоса посредством адаптера
Рекомендации по размещению насоса и выбору его положения
При расчете на какую глубину погружать насос в скважину и расположении насоса в скважине полезно соблюдать следующие рекомендации:
- Электронасос не должен соприкасаться со стенками колонны, поэтому его подвешивают строго по центру оголовка.
- При опущенном электронасосе в скважину на песке ниже динамического уровня, расстояние от поверхности воды лучше сделать немного больше рекомендуемого, к примеру, 5 метров. Это поможет избежать неприятных последствий ситуации, когда в процессе эксплуатации происходит заиливание источника, снижается его дебит и соответственно динамический порог. Чтобы в дальнейшем опустить электронасос поглубже, придется удлинять или менять водопроводную трубу и трос, обрезанные под оголовок – это приведет к неоправданным финансовым расходам.
- Если по параметрам скважины электронасос приходится располагать в придонной области, лучше использовать винтовые виды – они лучше справляются с перекачкой загрязненной воды, а замена их простых деталей обходится дешевле.
Рис. 9 Спуск насоса в скважину
При размещении электронасоса в скважине желательно применять такие характеристики, как динамический и статический уровень. Опускание насосного оборудования чуть ниже динамической отметки способствует меньшей нагрузке на корпус и рабочий механизм агрегата, забору более чистой воды из источника, позволяет сэкономить материалы и упрощает обслуживание.
На какую глубину опускать насос в скважину от дна
Грамотное определение глубины погружения насоса в скважину, обеспечивает не только бесперебойную подачу воды из нее, но и непосредственно влияет на срок эксплуатации насосного оборудования, а также на качество функционирования и срок службы собственно скважины. Как правило, это касается только погружного насосного оборудования, так как насосы вибрационного типа специалисты не рекомендуют устанавливать в скважинах.
2 условия оптимального уровня погружения насоса от дна
До погружения насоса в скважину требуется максимально точно определить длину троса. Это необходимо, чтобы установить оборудование на конкретной глубине. Данное условие обусловлено тем, что, только выбрав правильный уровень установки насоса, можно добиться полноценного и стабильного водоснабжения.
Условие #1: Насосное оборудование, опущенное в середину водного пласта, должно располагаться таким образом, чтобы над ним было не меньше 1,0 м воды.
Данный фактор определяется принципом функционирования погружного насосного оборудования и его конструкцией:
он не всасывает воду, а откачивает и подает наверх тот водный объем, который поступает в насос под давлением верхнего водного слоя;
конструкция насосного погружного оборудования предполагает его охлаждение за счет окружающих водных слоев, в противном случае, перегрев насоса приводит к его полному выходу из строя.
Условие #2: Насосное оборудование не должно касаться скважинного дна.
Данный фактор обусловлен наличием в нижнем слое (у дна скважины) взвесей частиц песка, глины, которые не только загрязняют выкачиваемую воду, но, проникая внутрь конструкции насоса, способны его засорить, что существенно снижает срок его службы.
Читайте также: Как правильно выбрать насос для артезианской скважины
Способы определения максимальной глубины всасывания насоса
Конечно, чтобы определить оптимальную глубину, на которую нужно погружать насос в скважинное пространство, необходимы исследовательские и изыскательские мероприятия, тщательные расчеты, основанные на прогнозировании возможных изменений водного уровня в процессе работы скважины, состава воды, и, обязательно от типа выбранного насосного оборудования.
При этом существует два основных способа, чтобы определить, на какую оптимальную глубину необходимо опустить насосное оборудование, чтобы обеспечить качественное водоснабжение, и длительный срок службы скважины.
Способ #1: Практический способ
Первый способ очень прост, и основан на практическом опыте, полученном при установке насоса в скважину, и состоит из нескольких этапов:
- насос опускают до самого дна скважины;
- поднимают насос приблизительно на 2,0 м;
- выполняют временную фиксацию оборудования, после чего проверяют его функционирование, а, также качество воды;
- если не были зафиксированы недостатки, насос окончательно закрепляют.
Способ #2: Способ, основанный на показателях динамического уровня
Главной характеристикой – параметром, определяющим глубину опускания насосной техники в скважинное пространство, специалисты считают динамический уровень. Это показатель расстояния от уровня земли до водного зеркала (водной поверхности), который указывает, насколько возможно опускание воды в разные сезоны года, в различные годы, и по определенных причинах.
При высоком отборе воды, длительной засухе, снижается внутрипластовое давление в водном слое, что вызывает понижение уровня.
Работа скважинного насоса с расходом, превышающим дебитные показатели скважины, также вызывает понижение динамического уровня.
Исходя из вышеуказанных причин возможного снижения водного уровня, можно смело утверждать, что насос требуется опустить в скважину ниже более чем на метр от расчетного значения динамического уровня.
- глубина опускания насоса большой производительности больше.
- при прокачке скважин насосное оборудование опускают почти на дно, для возможности выкачать песок, ил, глину.
- положение насосного оборудования необходимо постоянно контролировать.
Читайте также: Как правильно выбрать насосную станцию для дома90000 Borewell Submersible Pump Buying Guide 90001 90002 90003 What is a Borewell Submersible Pump? 90004 90005 90006 Water scarcity is a common problem in most parts of our country due to scattered rainfall patterns and uneven presence of water sources like rivers, ponds, wells, etc. This calls for the extraction of groundwater which then can be supplied to houses, industries, and farmlands. In order to extract water from the earth, it is important to install borewell submersible pumps. 90003 Borewell Submersible pump 90004 is a pump that is completely submerged in water and is sealed in an air-tight manner.90009 90006 Borewell submersible pumps find their application in farm irrigation, fire fighting systems, water, and deep well drilling, houses, industries, sewage handling systems. 90009 90006 Submersible pumps consist of an AC electric motor, impeller, diffuser, cable guard, submersible electric cable. Borewell pumps are put in a bore (cylindrical hole) dug in the earth and is connected to the electrical supply for operation. A submersible pump lifts water to the ground level by conversion of the rotary energy of the impeller into the kinetic energy of water.Water is sucked into the pump where it is pushed / lifted by the rotation of the impeller through a diffuser. 90009 90006 90015 90009 90002 90018 Key 90019 90018 Factors to Keep in Mind While Selecting the Top and Best Borewell Submersible Pumps 90019 90005 90023 90018 # 1) Borewell Size 90019 90026 90006 It is the diameter of the hole that is dug to put the submersible. A user can opt for a pump with a lesser outer diameter size than the bore well size but he should avoid the reverse, as it will not fit.90009 90023 90018 # 2) Head of the Borewell Submersible Pump 90019 90026 90006 It is the height to which a pump can lift water. Depending on the size of the house and the water table of the area of installation, the customer should select the best model. The depth at which the pump has to be put plus the height at which the storage tank is located in the total head. It is measured in ft. or meters. 90009 90023 90018 # 3) Outlet / Delivery Size 90019 90026 90006 It is the diameter of the pipe through which water is ejected from the pump set.It should match the size of the pipe connected to our storage tanks. It is generally measured in inches or mm. 90009 90023 90018 # 4) Discharge Rate of Borewell Submersible Pump 90019 90026 90006 It is the measure of the amount of water pumped per minute. In case the area is big, we need a pump with greater discharge. It is measured in Litre per minute / hour. 90009 90023 90018 # 5) Stage 90019 90026 90006 All the pumps have an efficiency chart and selecting the correct stages of a submersible pump, based on motor rating and head, is a vital step as it maximizes efficiency.90009 90023 90018 # 6) The Cooling System of Borewell Submersible Pump 90019 90026 90006 Borewell pumps come with both oil-filled motor and water-filled motor. In a water-filled motor, the coolant is water and it can be refilled again and again making it a better option than the oil version where the coolant can not be replenished. Oil-filled variants are cheaper than water-filled ones. 90009 90023 90018 # 7) The Material of Construction 90019 90026 90006 This factor does not affect the performance or application of pump, but if one is looking for a product that has a longer life, they should go for pumps with Noryl impeller and CI motor body.j 90009 90002 90018 Advantages of a Borewell Submersible Pump 90019 90005 90006 Check the major benefits / advantages of Borewell Submership Pumps. 90009 90023 90003 1.Self- Priming 90004 90026 90006 As these pumps are totally submerged in water, they do not need to be primed. It also avoids any air bubble in the pump set which may damage the inner lining of the pump. 90009 90023 90003 2.Enhanced Efficiency of the Borewell Submersible-Pumps 90004 90026 90006 As these pumps are submerged in water, it does not need to spend a lot of power in extracting water from the source.The pressure of water enables the movement of water in the pump. 90009 90023 90003 3.Better Water Availability 90004 90026 90006 Since the water is extracted directly from the earth and not from the municipal supply, a user can anytime switch ON the pumps and fill his / her storage tank. It avoids the hassles of storing water only at certain hours in a day. 90009 90023 90003 4.Non-Return Valve (NRV) 90004 90026 90006 This valve ensures that there is no back-flow of water at the outlet.90009 90006 These 90003 pumps 90004 come in both single and three-phase models depending on the rating of the motor. Special care should be taken while installing the pump in the bore because if it is not completely enclosed by water, it may cause overheating of the motor winding, reducing the longevity of the product. 90009 90002 90003 Why to Buy Borewell Submersible Pump Online in India from IndustryBuying.com? 90004 90005 90006 We have the best assortment of brands like Crompton Greaves, Kirloskar, CRI, TEXMO, MXVOLT, OSWAL, iFlo and many more.All the brands have respective warranty policies as well; a minimum of 1 year. The most popular models in this category are the V4 (4-inch bore diameter) series pumps form 90003 Kirloskar 90004, 90003 Crompton 90004, CRI, TEXMO, and MXVOLT having 1 HP & 1.5 HP motor power. We also provide control panels to be used together with some models like Kirloskar KP4 Jalraaj 1008S, Kirloskar 1009S, Kirloskar 0713S, and MXVOLT 1 HP submersible pump. You can also grab the best deals for other bore sizes like 3 inches (V3), 5 inches (V5) and 6 inches (V8).90009 90002 Final Conclusion About Borewell Submersible Pump 90005 90006 At Industrybuying.com, we are always eager to recommend the right pump as per your needs. For more variants of pumps like Domestic Monoblock Pumps, Open well Submersible Pumps, 90003 Sewage Submersible Pumps 90004, Centrifugal Pumps, 90003 Booster Pressure Pumps 90004, Dewatering Pumps, and 90003 Agricultural Pumps 90004 please visit Industrybuying. With exciting deals and offers on various products, the customer is assured an economical purchase.The company offers multiple payment modes. You can either choose the online payment gateway to carry out a transaction via Net Banking or use Credit / Debit card and you can also opt for Cash On Delivery or any of the available EMI plans. In the case of any query or doubt, we are here to help you. reach out to us for professional assistance through our Toll-free number 1800-300-09551. 90009 .90000 Deep Well Submersible Motor Pumps — Pleuger SubM 90001 Skip to main content 90002 90003 Main navigation 90004 90005 90006 Industries 90005 90006 Oil & Gas 90005 90006 Upstream Exploration & Production 90011 90006 Midstream Transportation 90011 90006 Downstream Processing 90011 90016 90011 90006 Chemicals 90005 90006 Basic 90011 90006 Specialty 90011 90006 Biofuels 90011 90006 Pharmaceutical 90011 90006 Petrochemicals 90011 90016 90011 90006 Power 90005 90006 Nuclear 90011 90006 Conventional Steam 90011 90006 Combined Cycle 90011 90006 Concentrated Solar Power 90011 90006 Biomass and MSW 90011 90006 Geothermal 90011 90016 90011 90006 Water 90005 90006 Water 90011 90006 Waste Water 90011 90006 Agriculture 90011 90006 Water Management 90011 90006 Desalination 90011 90016 90011 90006 General Industry 90005 90006 Pulp & Paper 90011 90006 Mining 90011 90006 Steel & Primary Metals 90011 90006 Food & Beverage 90011 90006 Corn Wet Milling & Ethanol 90011 90006 Other Industries 90011 90016 90011 90016 90011 90006 Products 90005 90006 Pumps 90005 90006 Overhung Pumps 90011 90006 Between Bearings Pumps 90011 90006 Vertical Pumps 90011 90006 Positive Displacement Pumps 90011 90006 Side Channel 90011 90006 Vacuum Pumps 90011 90006 Nuclear Products 90011 90006 Specialty Products 90011 90016 90011 90006 Seals 90005 90006 Mechanical Seals 90011 90006 Seal Support Systems 90011 90006 Accessories 90011 90016 90011 90006 Valves 90005 90006 Ball Valves 90011 90006 Butterfly Valves 90011 90006 Rotary Control Valves 90011 90006 Linear Control Valves 90011 90006 90011 90016 90011 90016 90011 90016.
