Дренаж воды – Как сделать дренаж участка своими руками

Дренаж — это… Что такое Дренаж?

Дренажная труба и дренажная канава

Дрена́ж (фр. drainage) — естественное либо искусственное удаление воды с поверхности земли либо подземных вод. Земля часто нуждается в отводе грунтовых либо ливневых вод для улучшения агротехники, строительства зданий и сооружений.

Дренаж (в строительстве) — метод сбора и отвода грунтовых вод от участка и сооружений с помощью системы дренажных труб, скважин, каналов, подземных галерей и других устройств.

Дренаж (в авиации) — сообщение закрытых баков с атмосферой для предотвращения их деформации атмосферным давлением при колебаниях уровня жидкости. Как правило, воздухозаборник дренажа расположен со стороны полёта и бак наддувается скоростным напором, а в самом баке имеется поплавковый клапан, закрывающий дренаж при заполнении бака, чтобы предотвратить выброс жидкости через дренаж.

Дренаж (в растениеводстве и цветоводстве закрытого грунта) — водопроницаемый материал, который насыпают на дно ёмкости для выращивания растений для быстрого отведения избытка воды при поливе. Используют керамические черепки, крупнозернистый песок, мелкую гальку, мелкие фракции керамзита и другие инертные материалы.

Дрени́рование (в медицине) — способ создания с помощью дренажей постоянного оттока содержимого из полости раны либо полого органа, естественная эвакуация содержимого из которого нарушена вследствие болезни либо травмы.

  • Клапанный дренаж — процедура, применяемая при эвакуации экссудата из плевральной полости (сифонное дренирование), целью которого состоит избежание всасывания в полость воздуха и жидкости.
  • Аспирационное дренирование — применяется при лечении гнойных хирургических заболеваний.
  • Интубация кишечника — дренирование тонкой кишки, проводится с целью разгрузки её от скопившегося токсического застойного содержания (например, при непроходимости кишечника).

Задачи

Дренаж применяется с целью защиты от проникновения воды в сооружения, сохранения и упрочнения оснований здания, снижения фильтрационного давления на конструкцию. Также дренаж необходим для поддержания площадок и дорог участка в сухом состоянии, предотвращения загнивания корневой системы высаженных растений, защиты фундамента и подвальных помещений от избыточной влаги. Локальные дренажные системы применяются в тех случаях, когда общее понижение уровня грунтовых вод на территории застройки не может дать необходимого эффекта или экономически не оправдано.

Для устройства дренажа разрабатывается проект дренажной системы. В соответствии с ним определяется место расположения дрен, глубина их залегания, уклоны, устройство каналов, подбор комплектующих изделий и материалов. В зависимости от уровня залегания грунтовых вод, приводящих к увлажнению территории, может быть выполнен дренаж поверхности участка (поверхностный дренаж) или глубинный дренаж.

Основные виды

Пластовый дренаж

Пластовая дренажная система укладывается в основании защищаемого сооружения непосредственно на водоносный грунт. При этом она гидравлически связана с трубчатой дреной (подземный искусственный водоток для сбора и отвода грунтовых вод), расположенной с наружной стороны фундамента на расстоянии не менее 0,7 метра от плоскости стены здания. Пластовая дренажная система защищает сооружение как от подтопления грунтовыми водами, так и от увлажнения капиллярной влагой. Пластовый дренаж широко применяется при строительстве подземных сооружений, возводимых на слабопроницаемых грунтах, а также при дренировании «горячих» цехов трасс теплосети и дымоходов (попадание влаги в которые, даже в капиллярном виде, недопустимо).

Пристенный дренаж

Пристенная дренажная система состоит из дренажных труб (с фильтрующей обсыпкой), уложенных на водоупорный грунт с наружной стороны сооружения. Пристенный дренаж применяется, как правило, в тех случаях, когда основание сооружения находится на водоупорном грунте.

Кольцевой дренаж

Кольцевая дренажная система располагается по контуру защищаемого здания или участка. Действие кольцевого дренажа основано на понижении уровня грунтовых вод внутри защищаемого контура, что обеспечивает защиту от подтопления подземных сооружений и частей зданий. Глубина этого понижения зависит от заглубления труб, галерей или фильтрующей части скважин относительно зеркала грунтовых вод, а также от размеров защищаемого контура. Кольцевые дрены располагаются на некотором удалении от сооружения, благодаря этому они могут быть установлены уже после его возведения. В этом отношении кольцевой дренаж выгодно отличается от пластового, который может быть установлен только одновременно со строительством сооружения.

Типы дренажа по конструктивным особенностям

Горизонтальный дренаж

Горизонтальный дренаж представляет собой систему трубчатых или галерейных дрен, канав и лотков. Трубчатые дрены — сочетание дренажных труб с одним или несколькими слоями фильтрующей обсыпки. Эти слои устраиваются для того, чтобы избежать заклинивания труб частицами осушаемого грунта. Для надзора за трубчатыми дренами сооружаются смотровые колодцы. Галерейные дрены — это трубы с большим поперечным сечением с отверстиями для приема воды и обсыпкой. Канавы применяют, главным образом, в небольших поселках, где допустимо поддерживать уровень грунтовых вод на глубине до 1,5 метра. В устойчивых грунтах канавы выполняются, как правило, в виде траншей с откосами, а в неустойчивых — конструкций из сборного железобетона.

Вертикальный дренаж

Вертикальный дренаж

 — система скважин, объединенных коллектором, через который вода откачивается насосным агрегатом или отдельным насосом на каждой скважине.

Комбинированный дренаж

Комбинированный дренаж — сочетание дрены и ряда самоизливающихся скважин.

Дренаж гидротехнических сооружений (плотины, шлюзы и другое)

Дренажные системы устанавливают, обычно, в низовой части гидротехнических сооружений. В земляных плотинах дренаж выполняют в виде различных устройств, например, таких, как:

  • дренажная призма в низовом откосе;
  • дренажный тюфяк внутри плотины;
  • ленточный и трубчатый дренажи в её основании.

В бетонных плотинах, возведённых на скальном основании, дренаж представляет собой систему вертикальных дрен, впадающих в продольные галереи; из них вода выводится в нижний бьеф. В бетонных плотинах на нескальном основании применяется дренаж с использованием обратных фильтров.

См. также

Ссылки и источники

dic.academic.ru

Практика водоотвода: поверхностный и глубинный дренаж

Выбор и монтаж системы поверхностного дренажа

Система поверхностного дренажа по сути представляет собой сеть неглубоких каналов и закопанных на небольшую (30–50 см) глубину труб, отводящих воду с поверхности грунта в ливневую канализацию, а при её отсутствии — в придорожную канаву, реку, на пониженный рельеф или в специальный колодец. Подобная сеть помогает избавиться от луж после таяния снега и сильных дождей, предотвращает смывание плодородного слоя, повреждение отмостки и фундамента потоками воды, льющейся с крыши дома. При её наличии на участке осенью может снизиться уровень грунтовых вод, а значит, уменьшится морозное пучение грунта.

Дождеприёмники устанавливают до сооружения отмостки.

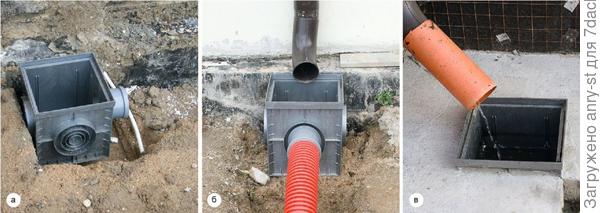

На фото:

  • Дождеприёмники устанавливают до сооружения отмостки (а).
  • Их подключают к дренажной сети с помощью пластиковых труб (б).
  • Если расчёт пропускной способности системы сделан верно, в дождь ёмкости не переполнятся (в).

Точки и линии

Различают точечный и линейный дренаж:
  1. Первый представляет собой заглублённые накопительные ёмкости (дождеприёмники), вода из которых отводится по подземным трубам. Дождеприёмники чаще всего располагают под водостоками крыши, а также переливными патрубками системы водоснабжения, реже — в местах, где из-за особенностей рельефа возможно локальное скопление воды.
  2. Линейные системы состоят из каналов, уложенных заподлицо с поверхностью грунта, и предназначены для сбора воды с дворовых площадок, дорог и дорожек, которым придают небольшой уклон в сторону водоприёмников.

Раньше для линейного дренажа на дачном участке выкапывали канавки глубиной 20–30 см, заполняли их крупным гравием или укладывали в них асбестоцементные желоба. Для локального отвода воды использовали асбестоцементные и керамические трубы. Но гравийная система служила недолго: после двух-трёх сезонов, особенно на неблагополучных почвах, она засорялась частицами ила и глины. А асбестовые каналы и трубы очень трудно было герметично стыковать.

Элементы дренажных систем
Элементы дренажных систем: водоотводные лотки (а), коммуникационный лоток с водоотводной трубой (б), дождеприёмник (в)

Сегодня рынок предлагает широкий выбор дренажных лотков с решётчатыми крышками, поддонов, дождеприёмников, пескоуловителей (последние предохраняют систему от засорения) и других комплектующих. Система из готовых модулей с герметичными стыками удобна в монтаже и эксплуатации и не портит вид участка, а порой даже служит своеобразным декором.

Дренажные каналы

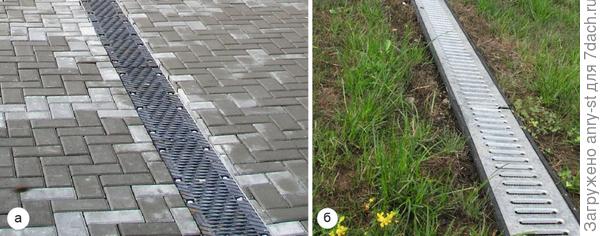

Дренажные каналы прокладывают в зонах с дорожным покрытием (а), но когда их используют для отвода воды вместо труб, лотки просто вкапывают в грунт (б)

Выбираем материал

В наши дни главные элементы дренажной системы — водоотводящие лотки и дождеприёмники — производят из бетона (методом вибропрессования), полимербетона, полимерных композитов (полимерных смол с различными наполнителями) и пластика (главным образом полипропилена). Перечисленные материалы, кроме пластика, стоят довольно дорого, к тому же для монтажа бетонных лотков потребуется подъёмная техника. Поэтому чаще всего на дачном участке используют пластиковые детали: прочные, морозостойкие и рассчитанные как минимум на 10 лет эксплуатации. Они имеют пазогребневое соединение, не требующее дополнительной герметизации при монтаже.

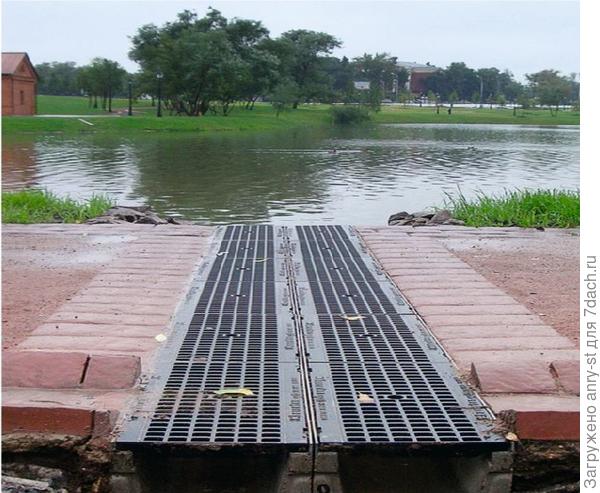

Обычно вода из дренажных каналов отводится по трубам
Обычно вода из дренажных каналов отводится по трубам, но иногда есть возможность сделать излив прямо на грунт, укреплённый слоем крупного щебня, или в открытый водоём

Лотки закрывают решётками — пластиковыми, из оцинкованной или нержавеющей стали или чугуна. Срок службы решёток из нержавейки — более 20 лет, чугуна — 50 лет, а вот у оцинкованных изделий всего 7–10 лет. Выбор цветов готовых решёток невелик — стальной, чёрный, серый и коричневый. Самостоятельно красить решётки не стоит

: в условиях уличной эксплуатации эмалевое покрытие очень быстро начнёт сходить с них.

Для точечного водосбора иногда используют поддоны с перфорированными стенками
Для точечного водосбора иногда используют поддоны с перфорированными стенками (а, б, в). С их помощью можно дренировать, например, дорожки из гравия. Ячеистые решётки из нержавеющей стали (г) рассчитаны на значительную нагрузку

Рёбра на стенках и днище лотков нужны для прочного сцепления с фундаментом
Рёбра на стенках и днище лотков нужны для прочного сцепления с фундаментом

Точный расчёт

При выборе элементов дренажной системы важно учитывать внешнюю механическую нагрузку на неё. Многие производители пользуются европейской нормой EN 1433, разделяющей изделия на шесть классов в зависимости от максимально допустимой нагрузки. В частном строительстве используют в основном продукцию трёх первых классов — A15, B125 и C250 (числа после букв означают испытательную нагрузку в ньютонах). Изделия класса A15 рассчитаны на пешеходные зоны, класса В125 и С250 — на автомобильные въезды. Заметим, что пластиковым лоткам может быть присвоен класс C250 и даже выше, то есть они вполне способны выдержать вес грузового автомобиля (разумеется, только при соответствующем способе монтажа). А вот пластиковые решётки могут быть установлены только в пешеходных зонах. Стальные крышки подойдут для дворовых и садовых площадок, пешеходных дорожек, а при толщине металла более 1,2 мм — и для подъездной аллеи (но учтите, что колёса самосвала неизбежно повредят их). Изделия из чугуна рассчитаны на проезд гружёного самосвала.

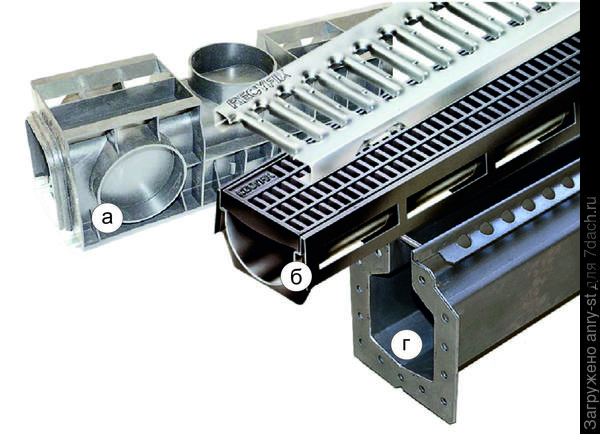

Водосборник с двумя вариантами подключения трубы
Водосборник с двумя вариантами подключения трубы (а), лоток с решёткой (б) и щелевой лоток (в)

При подборе сечения лотков, труб и накопителей желательно провести гидравлический расчёт. Его могут бесплатно выполнить для вас специалисты компаний, предлагающих комплектующие для дренажных систем. Проектировать сеть каналов и труб лучше с хорошим запасом их пропускной способности.

Стоимость комплектующих для устройства дренажных каналов
(при сечении 140х70 мм)

Стоимость комплектующих для устройства дренажных каналов
Стоимость комплектующих для устройства дренажных каналов

Грамотный монтаж

Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий. Иначе она обойдётся дороже из-за частичного разрушения дорожных покрытий, повреждения цветников и газонов. Нельзя будет правильно организовать разуклонку площадок, а значит, протяжённость каналов придётся увеличить. Работы по монтажу начинают с разметки. Каналам нужно придать уклон приблизительно в 1 % в сторону излива; их крышки должны быть расположены заподлицо с дренируемой поверхностью, поэтому уровень прокладки обозначают с помощью колышков и натянутого между ними шнура. Затем приступают к сооружению фундамента под лотки и ёмкости (если последние просто вкопать в землю, они могут не выдержать нагрузок). Фундамент выполняют в виде железобетонной ленты шириной 20–30 см и высотой 22–35 см, причём лучше сделать её с уширенной подошвой, чтобы избежать вертикальных подвижек. Лотки вдавливают в жидкий бетон, соединяя так, чтобы шпунт смотрел в сторону излива. Начинают с того лотка, который расположен ближе к нижней отметке трассы. Трубы точечного водосбора прокладывают в траншеях на выравнивающей песчаной подушке. В местах поворота лотков, а также стыковки лотков и дождеприёмников с подземными трубами устанавливают пескоуловители.

Схема установки дренажного лотка
1 — дорожная плитка;
2 — песчаная подушка;
3 — лоток;
4 — гравийная подсыпка;
5 — фундамент;
6 — грунт.
Схема установки дренажного лотка
Схема установки дренажного лотка

Чтобы было чисто

В систему поверхностного дренажа неизбежно попадают грязь и песок, мусор и опавшие листья. Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год — после весеннего паводка и в сентябре — октябре. Раз в 2–3 года имеет смысл проводить генеральную уборку всей системы. При этом демонтируют решётки, удаляют грязь из лотков, подземные трубы промывают мощной струёй воды, чистят водосборный колодец. Если в трубе всё же образовалась пробка из ила и листьев, то для её ликвидации используют металлический трос.

Чтобы избежать серьёзных засоров, нужно промывать
пескоуловители как минимум 2 раза в год
Чтобы избежать серьёзных засоров, нужно промывать пескоуловители как минимум 2 раза в год

Типичные ошибки при устройстве дренажа

  1. Лотки установлены без бетонной подушки. Зимой их, скорее всего, выдавит из земли силами морозного пучения.
  2. Лотки уложены без уклона или с контруклоном. Вода при похолодании замёрзнет, что может привести к появлению трещин в стенках каналов.
  3. Борт лотка возвышается над дренируемой поверхностью. Вода не будет поступать в лоток и, найдя обходные пути, образует лужи и размоет почву.
  4. Нет пескоуловителей. Подземные трубы быстро засоряются, а их прочистка — дело трудоёмкое и хлопотное.

Система водостока с крыши должна быть дополнена точечным водоотводом
Система водостока с крыши должна быть дополнена точечным водоотводом. Иначе она оказывается почти бесполезной. Канал, расположенный выше прилегающих поверхностей, практически не собирает воду. Причина в том, что решётки установили не до, а после того, как был уложен материал мощения — камень.

Глубинный дренаж

В низинах, на заболоченных участках поверхностный дренаж необходимо сочетать с глубинным. Сооружение последнего обойдётся недёшево, но во многих случаях это единственное средство сделать участок земли пригодным для строительства и садоводства. Глубинный дренаж — это система перфорированных труб (дрен) диаметром 100–200 мм, прокладываемых на глубине 0,5–1,6 м под уклоном к точке водосбора (но ни в коем случае не ниже водоупорных пластов). Обычно обходятся одной-двумя петлями таких дрен по периметру дома. Их помещают внутрь фильтра, состоящего из слоя геотекстиля и пескогравийной отсыпки. Чтобы мелкие частицы ила, проникшие сквозь фильтр, не засорили систему, на поворотах и в местах соединения труб устраивают колодцы-отстойники глубиной 40–60 см, если считать от оси дрен. А в нижней точке системы располагают водосборный колодец, воду из которого выкачивают на рельеф или в канализацию с помощью автоматического дренажного насоса.
Глубинный дренаж
Глубинный дренаж устраивают на ранней стадии освоения участка и в любом случае до начала ландшафтных работ

 Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий
Систему водоотвода следует монтировать вместе с обустройством дренируемых территорий

Подробнее об устройстве такой системы водоотвода вы можете прочесть в статье Дренажные системы на дачном участке: глубинный дренаж.
