Что такое байпасный клапан – Назначение байпаса – что это такое, для чего нужен, принципы работы и установка байпасного клапана + видео » SanDizain.ru — Промышленная вентиляция в Москве строительство монтаж в Подольске

Содержание

Байпасный клапан что это такое — Отопление частного дома


Прибор байпас: что это такое?

Байпас — что это такое: этот вопрос интересует многих людей. Перевод с английского языка слова bypass означает «обход», «запасной путь», «обходная линия». При наступлении аварии или какой-либо нестандартной ситуации в системе труб он используется как резервный маршрут для обеспечения непрерывности процесса отопления. Что такое байпас? Это так называемый насос, который циркулирует воду в параллельном трубопроводе.

Что представляет собой байпас

Для чего нужен байпас в системе отопления?

Он исполняет роль перемычки, которая расположена в зоне противоположной и основной проводки батареи.

Что такое байпас? Это устройство, которое поворачивает используемый системой отопления теплоноситель обратно, при этом радиаторы остаются теплыми и помещение сохраняет свою температуру.

С его помощью мы имеем возможность осуществлять починку батарей, подключенных к системе отопления. Bypass облегчает процесс наполнения радиаторов водой, помогает очистить батареи. В случае отсутствия электроэнергии в системе отопления нужно закрыть водопровод и повернуть вентиль, который находится на основной трубе, а без байпасного клапана это сделать невозможно.


Байпас в системе отопления: что это такое? При наличии байпаса аварийная ситуация не наступит, тепло в батареях временно сохранится.
Байпасный клапан дает возможность поменять счетчик, не перекрывая водопровод. Его используют в качестве контроллера растрат теплоносителя через батареи.
Монтаж байпаса в системе отопления позволяет избежать перегрева котла при неплановом выключении электричества.

Обратный клапан циркуляционных насосов можно ремонтировать, разбирать, собирать, при этом без сложных процедур. Если его установит специалист, клапан не доставит вам никаких проблем. Монтаж крана — необходимость, так как с его помощью вы сможете регулировать подачу горячей воды от

Байпасный клапан — что это такое?

Байпасные клапаны

Автомобильный мир полон множества инноваций, которые могут тем или иным способом усовершенствовать транспортное средство. Так, в современности особой популярности получил тюнинг автомобиля, в результате которого автомобилисты ставят такие детали, которые могут изменить общее состояние автомобиля, его технические характеристики. Байпасный клапан являет собою устройство, устанавливаемое на патрубок, который находится между входом в впускной коллектор и выходом из турбины двигателя. Основная задача данного устройства заключается в избавлении от большого давления выхлопных газов. Так, данный конструктивный компонент позволяет частично избавиться от турбоямы.

Для разоблачения понятия байпасного клапана нужно определить принцип работы устройства турбонаддува. Если после того, как автомобиль сильно ускорился, моментально сбросить скорость, то двигатель внутреннего сгорания будет в состоянии торможения. Непосредственно в цилиндры подача топлива прекратится, вследствие чего значительно снизятся и обороты.

Для большей безопасности турбины и двигателя своего транспортного средства от избыточного давления производителями было «выведено» устройство байпасного клапана. Так, данные устройства получили свое распространение из-за того, что производители определили, что большое количество излишнего воздуха необязательно выбрасывать в атмосферу, а ему можно найти другое применение. Множество специалистов утверждают, что такого рода давление лучше направлять назад на впуск непосредственно в турбокомпрессор, нежели выпрыскивать его наружу. Именно для этого и используется байпасный клапан.

В просторечии байпасный клапан – рециркулирующая система, которая является достаточно дешевой в своем обслуживании, а вот коэффициент полезного действия имеет максимальный.

С развитием автомобильной мысли такое устройство скорыми темпами получает популярность среди широких масс.

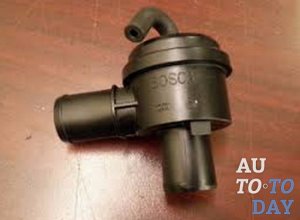

Байпасный клапан

Байпасный клапан играет роль защитника турбины от потенциального помпажа, который зачастую приведет к нестабильной работе двигателя, а в будущем, потери его мощности или вообще тотальной поломки. Данная деталь способна устранять лишний шум из моторного отсека, который очень часто тревожит новичков-автомобилистов.

Состояние работоспособности данного устройства является очень важным для нормализированной работы турбины двигателя. Если же случилось так, что байпасный клапан, а точнее – его резиновая диафрагма утратит свою герметичность, то это приведет к задержкам при непосредственных ускорениях.

Чем герметичность данной диафрагмы меньше, тем хуже она влияет на автомобиль. Для того чтобы произвести проверку данной детали нужно создать разрежение посредством управляющего шланга клапана. Если же такую процедуру не получится провести, то нужно будет сделать замену байпаса. Кроме того нужно обязательно проверить и герметичность самого шланга.

Байпасный клапан относится к ряду мест, о существовании которых даже опытные автомобилисты не догадываются. Следовательно, если возникают определенные неисправности с данным устройством, то автомобилист не всегда сможет определить ту или иную проблему, так как не будет знать где и что искать и, возможно, запутается или, что еще хуже, начнет ремонт рабочей детали.

1. Байпас для обеспечения эффективной терморегуляции.

Байпасный клапан

Байпасным называют такой клапан, который служит непосредственно для выравнивания уровня давления пара, газа или жидкости, которые находятся в разнородных сетях. Помимо этого байпасный клапан способен играть роль предохранителя, который необходим для сброса давления, которое превышает допускаемый максимум. Практически все бытовые и промышленные отопительные системы, насосные установки, а также магистральные трубопроводы имеют в своем арсенале устройства такого рода.

В таком вышеописанном случае будет логичным вопрос о том, а как же данное устройство может быть применено в автомобиле. Все является достаточно просто, так как место данного устройства – термостат. Каждый автомобилист знает, что главная терморегуляторная система охлаждения базируется на термостате. Данный небольшой элемент имеет форму цилиндра и очень четко реагирует на все изменения температуры антифриза, распределяя все его потоки для эффективного охлаждения. Все промышленные предприятия изготавливают неразборные термостаты. Из-за этого множество автолюбителей даже не пытаются вникнуть в суть данного устройства, так как в случае неисправности данного агрегата, производится его тотальная замена на новый.

Достаточно простым является принцип работы клапана предохранителя в устройстве термостата. При непосредственном запуске не разогретого двигателя антифриз начинает циркуляцию не касаясь радиатора охлаждения. Это происходит до момента нагревания двигателя до рабочей температуры. Закрытый главный клапан, который располагается в верхней части термостата будет препятствовать протеканию охлаждающей жидкости в радиатор. Именно в этот момент будет открыт клапан байпасный.

Байпасные клапаны

Клапан основной будет открываться в тот момент, когда температура жидкости будет преодолевать определенный установленный рубеж, а байпасный клапан будет постепенно закрывать торец нижнего патрубка. Так будет происходить частичная циркуляция охлаждающей жидкости непосредственно через устройство радиатора. Если же температура будет превышать определенный максимальный порог, то байпасный клапан закроется, а клапан основной полностью откроет способность жидкости направится в радиатор для охлаждения.

2. Байпасный клапан — нехитрое устройство.

Как бы странно не звучало, но перепускной клапан является маленькой тонкой металлической круглой пластиной, которая имеет диаметр в 20-30 мм. Сама пластина прижата пружиной к штоку расширительного стакана. Диаметр клапана зачастую подбирают с расчетом на то, что он будет полностью закрывать нижний просвет патрубка. Устройство данного элемента и принцип работы является одинаковым для всех видов термостата, которые имеют как твердые, так и жидкие терморасширительные элементы.

Специалисты, а также множество производителей указывают на то, что байпасный клапан имеет достаточно значительный недостаток, который заключается в резиновой диафрагме. Данная деталь размещается непосредственно на пластине и может разрушаться, теряя свою упругость и герметичность. Происходит это непосредственно из-за разного рода негативных воздействий на саму диафрагму нагрузок: температурных, ударных, давления наддува.

3. Сколько в авто перепускных клапанов?

Перепускной клапан Автомобилисты и заинтересованные люди должны знать о том, что некоторые модели двигателей внутреннего сгорания могут содержать еще один клапан предохранительный.

В данном случае речь идет о автомобилях, двигатели которых турбинированные, способны нагнетать воздух в камеры сгорания. Именно в этом месте байпасный клапан будет выполнять самую естественную для него функцию – оберегать систему газораспределения от чрезмерного избытка давления.

Для того чтобы получить максимальные показатели мощности двигателя, некоторые моторы обеспечиваются турбинами для нагнетания воздуха. В тот момент, когда двигатель внутреннего сгорания работает в условиях нагрузки, а водитель очень резко перестает давление на педаль «газа», в самой системе будет образовываться избыточное давление воздуха. Так, такого рода сигнал будет свидетельствовать о применение перепускного клапана, который будет выравнивать находящееся давление воздуха до определенных нужных кондиций.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Байпасный клапан что это такое и принцип работы байпасного клапана

13:27, 4 февраля 2019

Отопление Автор: admin

Байпасный клапан входит в комплект компонентов системы отопления помещения для проживания. Перепускная перемычка обеспечивает водо подачу в непрерывном режиме там, где полная остановка насосной станции не представляется возможной (к примеру, в охлаждающей станции). Рассмотрим детальнее, что это такое.

Что такое байпасный клапан

Циркулярный насос – механизм, объединяющий узлы системы отопления в прямом и обратном направлении и обводную ее часть.

В гидравлике деталь служит для облегчения ремонтных и очистительных работ при сбое обогревательных конструкций, увеличивает безопасность тепло подачи и продуктивность трубной (запорной) арматуры.

Технические параметры

Технические свойства байпасных узлов обозначаются буквенными символами и регламентируются ГОСТом (№26349-84; 28338-89). Метки расшифровываются так:

  1. «DN» – это стандартный размер отверстия в состыковочных патрубках. Диаметр присоединительной трубки может несущественно отличаться (меньше или больше). ГОСТом регламентирован номинальный объем отрезка трубы буквенным обозначением – «Ду» (проходы условные).
  2. «KVS» — пропускная способность циркуляционного насоса, выраженная в коэффициентном соответствии. Маркировка отвечает расходу жидкости, температурой в 20 °C, которая проходит через гидроприбор за час и объемом, равному 1 метру в кубе. Потеря давления клапана не может составлять более 1 бара. Данное значение применяется для расчета потери водного напора.
  3. «PN» — означает номинальное и максимальное давление циркуляционного насоса, при температуре среды работы в 20°C. Показатель указывает на соотношение температуры и давления для неопасной и очень длительной эксплуатации оборудования для отопления. В госте обозначение «PN» (номинальное давление) – это «Ру» (относительное давление).
  4. «Диапазон настройки» — разница давлений, поддерживаемая усилием задатчика (пружиной), установленным в перепускном клапане — изготовителем.

Рабочий принцип

Рабочий принцип перепускного вентиля в затворной конструкции построен на противодействии давления

Что такое байпас в системе водоснабжения – байпасный клапан

Что такое байпас и в каких случаях он необходим

Для чего нужен байпас

Что именно позволяет сделать установка байпаса в реальности? Например, если есть байпас счетчика индивидуального учета воды, то это позволит произвести его замену, не отключая при этом водоснабжение дома или квартиры. Тоже самое можно сказать и о циркуляционных насосах, интегрированных в систему отопления. Наличие байпаса позволяет перейти на естественную циркуляцию в случае отключения электричества, когда насос перестает работать. Если байпас с регулируемым термостатом есть рядом с радиатором, то это позволяет не только устанавливать необходимый температурный режим, но и заменить отопительный прибор в случае его выхода из строя, не отключая при этом систему отопления полностью.

В основном, байпас — это элемент однотрубной системы отопления. Такая система имеет ряд преимуществ, из которых основное — недорогой монтаж, и большое количество существенных недостатков. Установка байпаса позволяет минимизировать недостатки однотрубной системы отопления. По своей конструкции байпас — это перемычка из трубы, соединяющая «обратку» с подающим трубопроводом. Устанавливается перемычка в непосредственной близости от радиатора и на ней монтируются два шаровых крана. Это позволяет перепускать горячую воду из подающей трубы в обратку, миную прибор отопления, тем самым производя регулировку температуры в комнате.

Монтаж байпаса

Монтаж перемычки

Монтаж перемычки требует соблюдения определенных правил:

  • по своему диаметру, труба байпаса должна быть меньше диаметром, чем подающая и обратная трубы. Связано это с законом гидравлики, когда вода минуя радиатор будет идти по пути наименьшего сопротивления;
  • установка должна осуществляться как можно дальше от стояка и в непосредственной близости от прибора отопления;
  • если планируется автоматическая регулировка, то вместо шаровых кранов необходимо установить терморегуляторы.
  • Для наглядности можно привести пример установки байпаса в однотрубную систему отопления загородного дома, преимущества и недостатки такой установки, правила проведения монтажных работ, и какая трубопроводная арматура при этом потребуется.

    Установка циркуляционного насоса

    В загородных домах, где система отопления работает автономно, в обязательном порядке требуется установка циркуляционного насоса. Это позволяет не только равномерно распределить теплоноситель по всей системе отопления, но и значительно сэкономить, так как на обогрев всего дома потребуется намного меньше времени, чем при естественной циркуляции.

    Проблема заключается в том, что для работы циркуляционного насоса требуется наличие электричества, а учитывая, что на удаленных загородных участках могут постоянно наблюдаться его отключения, то возникают определённые проблемы с циркуляцией теплоносителя. Решить их позволяет простая установка байпаса. Главное, чтобы система работала продуктивно как с работающим циркуляционным насосом, так и без него — это установить байпас с соблюдением всех технологических требований.

    Эффективная работа циркуляционного насоса возможно только в том случае, если он непосредственно интегрирован в систему отопления. При этом желательно устанавливать его в обратную магистраль и объясняется такое требование достаточно просто: дать возможность циркуляционному насосу отработать гарантийный срок эксплуатации. Нагнетающее устройство состоит из:

  • различных колец
  • уплотнителей
  • манжетов из резины
  • Если установку насоса произвести на подающую трубу, то под воздействием высоких температур, он очень быстро выйдет из строя, а на «обратке» температура теплоносителя на порядок ниже, что и позволяет ему проработать более длительный срок.

    Хорошо известно, что чем меньше криволинейных участков в системе отопления, тем она работает эффективней. Поэтому установку циркуляционного насоса стараются производить на прямолинейном участке. Но это если нет байпаса. Если он есть, то в этом случае, теплоносителю придется преодолевать сразу три препятствия: запорную арматуру и два отвода. Это намного уменьшит циркуляцию теплоносителя, поэтому в однотрубной системе отопления с байпасом насос следует устанавливать непосредственно на трубу перемычку. Какая запорная арматура и расходные материалы в этом случае могут вам потребоваться?

    Учтите, что теплоноситель по возможности должен проходить по прямолинейным участкам. Чем больше всевозможных фитингов в системе отопления, тем менее эффективно она работает. Это закон.

    Теперь обратимся к такой ситуации, когда насос установлен на прямолинейном участке, а теплоноситель должен проходить естественным путем через байпас. В этом случае ему придется преодолеть два отвода и вентиль (задвижку), который отсекает байпас от магистрали. Для горячей воды сразу 3 препятствия на небольшом участке — это уж слишком. Циркуляция будет медленной, а значит, эффективность работы системы резко упадет.

    Итак, решено — циркуляционный насос всегда нужно монтировать на участке байпаса. Что для этого необходимо из расходных материалов и запорной арматуры? В первую очередь — вентиля. Они бывают двух видов:

  • с запорным устройством в виде шара
  • с подвижным штоком
  • Кран с подвижным штоком имеет один существенный недостаток. У него диаметр седла вентиля почти в два раза меньше диаметра трубы отопления. Это служит преградой для теплоносителя и за счет этого происходит резкое снижение эффективности его циркуляции по трубопроводу отопления. Поэтому их установка в систему байпаса не практикуется.

    Шаровые краны по своему диаметру точно совпадают с трубой отопления, но если ими долго не пользоваться, то они могут прикипеть и открыть их будет очень трудно, если вообще такая возможность будет. Есть два выхода из создавшейся ситуации. В первом случае установить сильфонный вентиль двойного диаметра. Во втором случае, не забывать регулярно открывать-закрывать шаровые краны. Это если говорить о системе байпаса. Намного сложнее с центральной магистралью, параллельно которой и располагается байпас. Здесь потребуется установка нескольких видов вентилей, с помощью которой будет регулироваться напор и качество горячей воды.

    Установка запорного устройства

    В первую очередь потребуется установка запорного устройства — обратного клапана или крана. Если центральная магистраль вашей системы отопления не будет перекрываться, то теплоноситель, подаваемый в систему циркуляционным насосом под давлением, будет перемещаться по замкнутому малому кругу.

    Что такое байпас и зачем он нужен: изучаем функциональные особенности и правила установки

    Схема движения в этом случае будет выглядеть так: байпас-основная магистраль-байпас. Чтобы этого не происходило, при работающем циркуляционном насосе, основная магистраль должна быть перекрыта. Если вы установите шаровой кран, то его потребуется перекрывать вручную. При установке обратного клапана перекрытие магистрали будет происходить автоматически.

    Нелишней будет установка в байпасе непосредственно перед циркуляционным насосом сменного механического фильтра, который хорошо задерживает посторонние примеси, находящиеся в теплоносителе. Это позволит увеличить срок эксплуатации насоса, особенно если в качестве теплоносителя используется жесткая вода. Устанавливать фильтр рекомендуется на горизонтальном участке трубопровода.

    Как видно из вышеизложенного, в автономной системе отопления, байпас — это один из важнейших элементов сети. Поэтому, занимаясь монтажом отопления, установке байпаса следует уделить особое внимание и стараться не нарушать технологической схемы.

    Функционирование байпаса в отопительной системе (видео)

    Отоплениеводоснабжениекотельная

    Монтаж отопления

    ООО ДИЗАЙН ПРЕСТИЖ > http://resant.ru/

    Телефон: 8(495)744-67-74

    Оказываем услуги по монтажу систем отопления, водоснабжения для частных загородных домов, дач, организаций. Осуществляем поставку оборудования для проведения работ со скидками.

    Отопление домов > http://stroitelstvo.domov.resant.ru/otoplenie-domov.html

    Монтаж отопления > http://stroitelstvo.domov.resant.ru

    Наши услуги:

    Отопление: > http://resant.ru/otoplenie-doma.html

    Монтаж, проектирование, сервисное обслуживание ремонт. Отопление по типу: автономное, водяное, частное, дровяное, индивидуальное, газовое, естественное.

    Водоснабжение: > http://resant.ru/vodosnabzhenie-doma.html

    > Автономное водоснабжение < от колодца и скважины. Установка системы водоснабжения как для постоянного, так и временного проживания и пользования домом. Осуществляем обслуживание систем водоснабжения: замена насоса, замена ремонт гидроаккумулятора, натройку автоматики управления насосом.

    Котельная: > http://resant.ru/kotelnaya-doma.html

    Для частного дома и промышленного предприятия. Проведем установку котла, рапределительных модулей контуров отопления, установим элементы автоматизации для контроля температурой.

    Все работы выполняем под ключ. +7(495)744-67-74 ООО ДИЗАЙН ПРЕСТИЖ

    Предлагаем посетить наши проекты: http://rapidly.ru/

  • отопление > http://heating.rapidly.ru/
  • водоснабжение > http://water.rapidly.ru/
  • канализация > http://water.rapidly.ru/
  • котельная > http://boiler-plant.rapidly.ru/
  • ремонт ванной комнаты > http://bathroom-repair.rapidly.ru/
  • ремонт квартир > http://repair-apartments.rapidly.ru/
  • замена батарей > http://battery-replacement.rapidly.ru/
  • В разделе Акции и скидки на нашем сайте http://resant.ru/ на странице http://resant.ru/aktsiya-skidki-otoplenie-vodosnabzhenie.html можно всегда найти выгодное предложение по отоплению и водоснабжению.

    МЫ ПРЕДЛАГАЕМ:

    Работаем круглосуточно по всей Московской области, Владимирской, Калужской, Тульской, Тверской

    Домашний уют

    Что такое байпасный клапан и как он работает

    12 октября 2017

    Невозможно ощущать комфорт даже в самой уютной и современной квартире, если в помещении холодно. Поэтому первоочередной задачей должно стать обустройство эффективной отопительной системы. Отопление должно обеспечивать максимально приятный микроклимат, так как чересчур высокие температуры – это еще хуже, чем холод. Чтобы не попасть в такие крайности, инженеры создали простое, однако функциональное и практичное устройство. Это байпасный клапан. Люди, далекие от отопления, могут не знать о существовании такого устройства.

    Байпас в системе отопления что это такое

    Давайте узнаем, что это, зачем и как оно работает.

    Что это такое?

    Данное устройство представляет собой перемычку тубы, которая монтируется между прямой, а также обратной проводкой батареи отопления. Поперечный диаметр меньше, чем размер основной трубы.

    Назначение

    Основная функция байпасного клапана – возврат лишней воды обратно в стояк из радиаторов, когда ручной или автоматический регулятор измеряет объем теплоносителя. Последний при помощи этого клапана движется параллельно регулирующей и запорной арматуре. Если бы на системах отопления не было этого устройства, то ремонт радиаторов был бы невозможен в момент нахождения системы в рабочем состоянии. С помощью клапанов упрощаются процессы заполнения и опустошения.

    Кроме этого, монтаж байпаса на отопление обеспечивает надежную работу оборудования, когда отсутствует электричество в сети. В момент отключения электричества, байпас перекрывает краны, которые подают теплоноситель на насос. А на главной трубе отворачивается центральный кран. Используя байпас, не придется закручивать краны вручную. С этим устройством все произойдет автоматически. Это огромный плюс — отмечают пользователи.

    Видео по теме

    Принцип действия

    Чаще всего в квартирах устанавливаются однотрубные системы отопления. В таких системах теплоотдача первого радиатора влияет на работу следующего. Это верно для вертикальной, а также горизонтальной схемы. Если байпас отсутствует, то батареи будут подключены последовательно. В результате все тепло заберет первая батарея, а остальным достанется в лучшем случае теплый, а то и вовсе холодный теплоноситель. Чтобы этого не произошло, труба подачи и обратки возле каждого радиатора соединена перемычкой, направляющей часть воды в обход батареи. Принцип действия байпасного клапана состоит в том, чтобы отдать одинаковое количество тепла ближним и дальним радиаторам и снизить их зависимость друг от друга.

    Разновидности

    Байпасы используются в самых различных отопительных системах. Можно выделить два основных вида – с обратным клапаном или без него:

    • Первые применяются с циркуляционными насосами. Задействуют их по мере необходимости. Когда насос работает, клапан включается и открывается, а затем под давлением, которое создается насосом, пропускает теплоноситель.
    • Бесклапанные байпасы дают возможность отремонтировать одну часть системы, не отключая отопление целиком.

    Данное устройство может выполнять несколько функций и применяться по-разному. Ниже мы рассмотрим, за что отвечает байпасный клапан в разных схемах отопительных систем.

    Байпас в однотрубном отоплении

    В системах отопления данное устройство помогает сформировать альтернативные потоки теплоносителя в обход магистрали отопления и составляющих. В многоэтажных домах клапан поможет в процессе ремонта батарей зимой. За счет перенаправления потока в обход, можно беспрепятственно выполнить замену или ремонт структурной части системы. Установить устройство можно в любой части отопительной магистрали. Кроме того, в однотрубных системах байпасный клапан регулирует теплоотдачу. Главная функция – удаление лишнего теплоносителя обратно в стояк, когда терморегулятор меняет объем теплоносителя. Еще одна функция – ускорение заполнения и опустошения системы даже тогда, когда ручные регулирующие клапана не установлены.

    При временном отсутствии электричества в системах с циркуляционным насосом монтаж байпаса на отопление обеспечивает бесперебойную работу. За счет регулирующего клапана система будет работать в естественном режиме.

    Нередко с помощью данных приспособлений совершенствуют однотрубное отопление. Применение байпаса актуально в старых домах, построенных при СССР. Эти дома уже морально устарели, а в квартирах зимой бывает очень жарко. Чтобы оптимизировать температурный режим, применяют именно этот клапан. После монтажа можно регулировать объемы подачи теплоносителя. Работает это следующим образом. Вода поступает в систему из котла или из котельной центрального отопления последовательно, но за счет применения байпаса она минует радиаторы. Когда она заканчивает свой круг, то вернется обратно в котел. За счет теплоотдачи температура жидкости существенно снижается, а затем теплоноситель поступает в радиаторы.

    Особенности применения байпасов в двухтрубных системах

    Такие отопительные системы могут работать по разным схемам. Но и здесь полезно устанавливать байпасный клапан. Он позволит гораздо проще контролировать процесс движения теплоносителя. При необходимости можно контролировать заполнение радиаторов. Также возможна регулировка теплоотдачи.

    Монтаж

    После того как мы изучили, что такое байпасный клапан в отоплении, следует узнать особенности монтажа. При установке следует учитывать определенные факторы, от которых зависит эффективность работы системы отопления. Так, диаметр клапана должен быть меньше, чем размер трубы отопления. Температуры в местах монтажа байпаса должны быть самыми низкими. Устройство следует максимально приблизить к батарее, а от стояка, наоборот, убрать подальше. Установка байпасного клапана горизонтально позволяет полностью избежать попадания воздуха в систему. Для оперативного демонтажа необходимо наличие на байпасе запорных элементов.

    Монтаж обводного канала для батарей отопления

    Устанавливая новые батареи в однотрубную отопительную систему, первым делом следует обеспечить возможность слива жидкости. Затем собирают обвес радиатора – болгаркой вырезают старую чугунную, откручивают ненужные участки труб с неработающими кранами. Далее режется резьба и собирается конструкция из тройника, удлинителя, а также шаровых кранов.

    Монтаж с циркуляционным насосом

    Если необходимо установить циркуляционный насос, то обязательно предусматривают фильтр. В зависимости от типа насоса подбирают подходящий байпас. В случае с насосом, который имеет контакт ротора с теплоносителем, устанавливают байпас на обратной и на подающей магистрали. Когда ротор насоса с водой не контактирует, то байпас ставят лишь на трубе-обратке.

    Экономия с байпасом

    Монтаж байпасного клапана приведет не только к более комфортной работе системы отопления, но и к экономии электричества. Так, в среднем объем теплоносителя в системах, оснащенных клапаном, вырастает на 30-35 процентов. Это увеличивает общую теплоотдачу батарей.

    В заключение

    Теперь понятно, как работает байпасный клапан, где и в каких случаях его применять. Специалисты рекомендуют устанавливать это устройство во все современные системы отопления. Байпасный клапан значительно упрощает эксплуатацию системы отопления и дает возможность производить ремонт отдельных агрегатов без полного ее отключения, что очень удобно.

    Комментарии

    Похожие материалы

    Духовное развитие
    Что такое магические предметы и как они работают

    Не только детей очаровывают всевозможные магические предметы. Даже взрослый состоявшийся человек может в сердцах пожалеть, что не обладает волшебной палочкой или ещё каким-то чудом, способным решить насущные проблемы….

    Красота
    Что такое оттеночный бальзам и как он работает

    Оттеночный бальзам относится к категории косметических средств, предназначенных для придания волосам желаемого оттенка и блеска. С их помощ…

    Новости и общество
    Что такое система «Периметр» и как она работает. Ядерная система «Периметр»

    В связи с последними событиями в мире: кризисом власти и вооруженным конфликтом на Украине, столкновением интересов и активизации боевиков Исламского государства в Сирии и Ливии, проблема государственной безопасности …

    Финансы
    Что такое онлайн-касса и как она работает?

    По закону все те, кто занимается розничной торговлей и что-то продает, должны иметь кассовый аппарат. Однако совсем недавно появилось новое понятие – онлайн-кассы. Изменения с 2017 года в Федеральном законе обяз…

    Автомобили
    Что такое маслосъемные колпачки и как они устроены

    Безусловно, смазка необходима для нормальной работы двигателя и его комплектующих. Что интересно, попадание масла в саму камеру сгорания может привести к капитальному ремонту всего ДВС. А вот его присутствие на стенка…

    Автомобили
    Что такое межосевой дифференциал и как он устроен?

    Межосевой дифференциал – это наиболее эффективный метод повышения проходимости любого автомобиля. На данный момент практически все внедорожники, в том числе и некоторые кроссоверы, оснащаются данным элементом. К…

    Автомобили
    Что такое буст-контроллер и как он устроен

    Турбированные двигатели имеют массу преимуществ перед обычными. Один из плюсов данных агрегатов заключается в их мощности. Чтобы повысить производительность мотора, достаточно просто повысить давление наддува. А делае…

    Автомобили
    Что такое двигатель 1ZZ и как он устроен?

    Впервые двигатель 1ZZ появился на свет в конце 90-х годов. На то время данный агрегат являлся совершенного новым представителем семейства японских моторов. Сначала данный двигатель устанавливался на всемирно известную…

    Дом и семья
    Фумигатор на батарейках: что это за устройство и как оно работает?

    У такой поры года как лето существует множество неоспоримых достоинств. Одним из них является теплый тихий вечер, который так приятно проводить вместе со своими друзьями в беседке или на лавочке. Если бы не комариный …

    Домашний уют
    Что такое антресольный этаж и как он выглядит?

    Высокий потолок является несомненным достоинством помещения, он позволяет сформировать дополнительное пространство, к примеру, антресольный этаж. Для воплощения идеи необходимо создание проекта, для которого, как прав…

    Байпас в системе отопления — схемы эффективного использования, инструкция по монтажу с фото и видео

    Байпас представляет собой обводную линию, по которой может проходить вода. В нашей статье рассмотрим, для чего применяют байпас, а также функции и правила установки устройства.

    1. Функции байпаса в отопительной системе
    2. Типы насосов и байпасы
    3. Установка байпаса
    4. Байпас в котельной
    5. Особенности байпасов

    Функции байпаса в отопительной системе

    Байпас представляет собой трубопровод, который используется для протока воды в обход какого-либо участка магистрали.

    В отопительной системе его устанавливают в следующих местах:

    1. В водяных теплых полах его устанавливают на распределительном коллекторе.
    2. В однотрубной системе отопления устанавливают байпас на радиатор в качестве перемычки.

    Независимо от того горизонтальная или вертикальная схема отопления у вас устроена отдача тепла от одной батареи влияет на следующую и т.д. Если байпас отсутствует в системе, то максимальное количество тепла будет в первом радиаторе, а в последующие будет подаваться все меньшее количество. Для того чтобы избежать такой ситуации необходимо возле каждой батарей подающую и обратную трубу соединить перемычкой. А она в свою очередь направляет определенное количество носителя тепла в обход батареи.

    При помощи байпаса одинаковое количество тепла будет распределяться по всем радиаторам отопления.

    Еще байпас необходим для обслуживания и проведения ремонта системы. В том случае если необходимо отсоединить и снять прибор отопления, то можно перекрыть два крана, которые установлены на входе и выходе носителя тепла. В таком случае вода пойдет в обход через перемычку.

    В системе водяного теплого пола функции байпаса отличаются. Обводная линия является частью узла трехходового клапана. Функцией узла является нагрев носителя тепла до требуемой температуры. А он попадает в греющие контуры теплого пола.

    В контурах температура не может быть больше 45°. А в подающей магистрали она может достигать 80°.

    При обычной работе горячая вода из системы поступает к полу в небольшом количестве.

    Что такое байпас: для чего он нужен, где применяется и как правильно делается

    А остальная часть носителя тепла проходит через байпас и смешивается с холодной водой из коллектора. А затем возвращается к котлу. Так как в коллекторе и магистрали большая разница температур, то байпасная линия работает постоянно. Поэтому без байпаса невозможно нормальная работа системы водяного теплого пола.

    Типы насосов и байпасы

    При устройстве данного прибора нужно обратить внимание на тип насоса, который используется в системе отопления. Устанавливается узел на главную магистраль.

    Насосы выделяют двух видов:

    1. «Мокрый». В таком типе роторная крыльчатка устроена в воде. Насос мокрого типа можно устанавливать на обратной и подающей трубе.
    2. «Сухой». Ротор в таком насосе не контактирует с теплоносителем. Недостатком насоса сухого типа является шум при работе. Поэтому использовать его желательно в котельной с хорошей звукоизоляцией. Устанавливать узел можно на обратном трубопроводе.

    Установка байпасов

    Устанавливать перемычку в однотрубной системе можно в процессе устройства отопительной системы для ее качественной работы. Устройство байпаса несложный процесс. Установить байпасную линию с циркуляционным насосом самостоятельно можно после изучения схемы, а также необходимо приобрести самый простой комплект инструментов. А также для простоты монтажа рекомендуется приобретать готовый узел в сборе. Тогда не придется собирать каждую деталь отдельно.

    Байпасы устанавливают также на полотенцесушителях. Процесс монтажа не составит труда. Для установки потребуется купить отводы, краны, тройники, а также для соединения можно использовать металлопластиковые трубы.

    Байпас в котельной

    Для обвязки отопительных котлов иногда необходима обводная линия. Рассмотрим случаи, когда необходима ее установка:

    • В твердотопливных котлах для организации малого контура циркуляции.
    • Для насоса как байпас.

    На обходной трубе часто устанавливают насос. И причем не всегда это необходимо. Однотрубная и двухтрубная отопительная система с принудительной циркуляцией не сможет работать без насоса. Поэтому для того чтобы вода протекала по прямой линии необходим байпас.

    А в системе с естественной циркуляцией повышается эффективность работы. Для этого устанавливают байпас с обратным клапаном на прямой. При непредвиденном отключении электричества произойдет автоматическое переключение на естественное движение воды.

    Байпас часто устанавливают в твердотопливном котле. Он позволяет теплогенератору нагреться до 50оС для того чтобы избежать коррозии на стальных стенах топки.

    До тех пор пока теплоноситель не нагреется до нужной температуры, клапан не будет пускать холодную воду из системы в котел. Затем клапан открывается и пропускает холодную воду и происходит ее смешивание с горячей. В таком случае на стенках топки не будет образовываться конденсат, а, следовательно, не будет образовываться коррозия.

    А также байпас необходим в водоснабжение. Если необходимо провести ремонт или замену полотенцесушителя в ванной комнате. Без байпаса это сделать будет проблематично. В многоэтажном доме вы создадите множество неудобств. Поэтому рекомендуется заранее установить перемычку при устройстве нагревателя.

    Особенности байпасов

    У байпасов можно выделить некоторые особенности:

    Если самостоятельно установить байпас вы не можете, то можно пригласить специалиста. При правильной установке байпаса вы заметите существенную выгоду.

    Читайте также:

    Как правило, в современных энергозависимых котлах под кожухом прибора уже смонтирован водяной насос, обеспечивающий принудительную циркуляцию теплоносителя по контуру отопления. Однако во многих частных домах эксплуатируются агрегаты устаревших моделей, в которых такой обязательный элемент системы отсутствует. В этом случае его подключают непосредственно к трубопроводу, предусматривая при этом и байпас для циркуляционного насоса.

    Что это такое?

    Это отрезок трубы того же диаметра, что и всей теплотрассы, который включен в «параллель» на определенном участке системы методом врезки.

    Зачем нужен байпас?

    На некоторых сайтах есть информация, что он обеспечивает естественную циркуляцию теплоносителя в случае поломки насоса. Это верно отчасти, если в качестве запасного источника тепла применяется котел энергонезависимый. Например, TLO.

    Как и для любого технического устройства, безаварийная эксплуатация насоса зависит от его своевременного обслуживания. Для этого, так же как и при выходе из строя, его необходимо снять. Но в системе находится теплоноситель, и иногда это не вода, а специальная незамерзающая жидкость. Именно для того, чтобы ее не «сливать», при монтаже циркуляционного насоса обычно устраивают байпас.

    Кроме того, при помощи запорной арматуры, установленной на нем, можно частично регулировать скорость перемещения теплоносителя. Он позволяет намного быстрее слить воду из системы в случае необходимости, также как и заполнить ее. Используется и для блокировки насоса в период опрессовки.

    Правила монтажа

    1. Устанавливается всегда на «обратке», после расширительного бачка (и ближе к нему), чтобы избежать гидравлических ударов. Но это касается именно закрытых сосудов. Если в доме используется бак открытого типа, то его можно ставить в любом месте системы.

    Желательно монтировать на горизонтальном участке трассы, и перед насосом в обязательном порядке устанавливается фильтр очистки воды. Это необходимо, чтобы защитить изделие от попадания внутрь различных фракций, всегда присутствующих в системе.

    2. Насос в байпасе закрепляется на резьбовых соединениях, для удобства. Поэтому при его покупке нужно обратить внимание на соответствие диаметров фланцев и труб системы отопления.

    3. Байпас имеет форму буквы «П», ножки которой «врезаются» в трубу, на которой, между ними, ставится шаровый кран. Во время работы системы отопления он перекрывает магистраль, и теплоноситель перемещается по байпасу.

    4. В центре (на «перекладине» буквы) и устанавливается насос. При этом перед ним и за ним также монтируются шаровые краны. Зачем? Если во время отопительного сезона насос по какой-то причине придется снимать, этими кранами байпас перекрывается, а вот нижний, на трубе, наоборот, открывается.

    Что такое байпас и в каких случаях он необходим

    Поэтому магистраль «разорвана» не будет, и циркуляция теплоносителя не прекратится до аварийной остановки котла. Это предохраняет теплообменник от перегрева.

    Автор: Виталий Марков

    Google

    Статьи по теме:

    Эксцентрик для смесителя

    Ассортимент смесителей разнообразен, и часто изделия отличаются не только внешним видом и конструктивными особенностями, но и расстоянием между соединительными патрубками. …

    Сроки службы и эксплуатации металлопластиковых труб

    Эта продукция лишена многих недостатков, которые имеют изделия из металлов или «чистого» пластика. Представляют собой алюминий, покрытый сверху и изнутри …

    Септик ТАНК всплыл

    Это довольно простое в устройстве приспособление для очистки стоков автономной системы канализации нашло широкое распространение у владельцев недвижимости – будь …

    Для чего нужен байпас в отопительных системах

    Байпас  — обводной газопровод с собственными отключающими устройствами, который позволяет производить ремонт основной линии без остановки подачи газа.

    Байпас — термин английского происхождения (англ. bypass — обход).

    При устройстве байпаса газорегуляторного блока ГРП, ГРПБ, ШРП и ГРУ предусматривается установка последовательно двух отключающих устройств с установкой манометра между ними.

    Диаметр байпаса должен быть не менее диаметра седла клапана регулятора давления газа.

    На схеме: 6 — байпас.

    В ШРП вместо байпаса рекомендуется устройство второй нитки редуцирования.

    При отсутствии в ШРП расходомера установка регистрирующих приборов для измерения входною и выходного давления и температуры газа не обязательна.

    Газопроводы ГРП, ГРПБ, ШРП, ГРУ следует окрашивать в цвет согласно ГОСТ 14202.

    В ГРП, ГРПБ и ГРУ предусматривают продувочные газопроводы:

    — на входном газопроводе — после первого отключающего устройства;

    — на байпасе (обводном газопроводе) — между двумя отключающими устройствами;

    — на участках газопровода — с оборудованием, отключаемым для производства профилактического осмотра и ремонта.

    Условный диаметр таких газопроводов должен быть не менее 20 мм.

    Также байпас часто используется для ускорения опорожнения или заполнения трубопровода перед ремонтом.

    Для удобства на байпасе устанавливают кран и задвижку. Информацию по запорной арматуре можно найти на сайтах производителей.

     Счетчики на газопроводе могут быть установлены как с байпасным газопроводом, так и без байпасного газопровода.

    Учитывая то, что ротационные счетчики в случае выхода их из строя практически полностью перекрывают газовый поток в трубопроводе, преимущество следует отдавать схеме монтажа счетчика с байпасным газопроводом.
    В месте монтажа счетчика рекомендуется устанавливать байпасный газопровод и вентили на входе и на выходе счетчика (или только на входе счетчика). Это позволяет правильно ввести в эксплуатацию счетчик, особенно при избыточном давлении измеряемого газа свыше 10 кПа.

    Схема монтажасчетчика (с байпасом) на вертикальном газопроводе

    Что такое байпас и зачем он нужен

    Найти абсолютно довольных своим транспортом автовладельцев достаточно тяжело. Кто-то придирается к внешности своего четырёхколёсного друга, кому-то кажутся неоптимальными эксплуатационные характеристики персонального авто. Подобный подход вынуждает искать совершенства, модернизируя машину снаружи и в подкапотном пространстве. Обеспечить отличный результат в такой ситуации помогает хорошее знание теории. Поэтому для реализации имеющихся идей с коррекцией работы топливной системы стоит ознакомиться с функционированием байпасов и Blow-Off клапанов.

    Что такое байпас и зачем он нуженПрименение байпаса.

    В чём заключается принцип работы байпас системы

    Узнать, что такое система с байпасом в машине, интересно будет автовладельцам, автомобили которых оборудованы турбонаддувом. Благодаря встроенным Blow-Off клапанам или байпасам подобная система способствует активному удалению избыточного объёма воздуха. Считается, что такой подход на первый взгляд противоречит принципам, закладываемым производителями гоночных авто и болидов, хотя в действительности эксплуатационные противоречия отсутствуют.

    Важно! Необходимо учитывать, что во время процесса торможения топливная система практически мгновенно блокирует подачу топлива в цилиндры, а также параллельно осуществляется закрытие дроссельной заслонки, перекрывающей подачу воздуха.

    Полностью остановить работу всех механических узлов в такой ситуации не удается. Даже при падении оборотов за счёт инерции происходит вращение (замедляющееся) турбонагнетателя. Далее помогут знания конструкции автомобиля, согласно которой нагнеталь располагается до дроссельной заслонки. Турбина способствует принудительному привлечению дополнительных объемов воздуха к цилиндрам. Он поставляется вплоть до полного заглушения мотора, а также работа осуществляется даже спустя небольшой промежуток времени после выключения зажигания. При закрытии дроссельной заслонки впускной коллектор будет продолжать получать невостребованные порции воздуха, которые станут скапливаться на участке между заслонкой и турбонагнетателем.

    Стоит знать, что для достаточного функционирования двухлитрового мотора на оборотах 5 тыс. об/мин около 80 л. Однако вся система воздуховодов имеет объем около 10-12 л. Оборот в такой ситуации совершается за 12 миллисекунд. Но водитель не всегда будет удерживать авто на таких оборотах, а в какой-то промежуток сбросит усилие с педали акселератора, а накопившийся в мгновения воздух быстро «выявит слабые места в конструкции авто». Для предотвращения возможных негативных последствий в системе монтируется байпас или Blow-Off клапан.

    Устройство байпасного клапана

    Некоторые специалисты считают, что не стоит просто выбрасывать излишек собравшегося воздуха в атмосферу. Допустимым является стравливание собранного газа повторно на вход в компрессор турбинного нагнетателя. Подобное устройство принято называть байпасной конструкцией или рециркулирующей. Среди автолюбителей, занимающихся автотюнингом, много приверженцев данной модернизации. Однако они игнорируют то, что каждое сжатие газа происходит с параллельным поднятием температуры не только всего впускного узла, но и отправляемого по системе воздуха. Фактически встроенная байпасная закольцовка выступает в роли амортизатора, способствуя смягчению удара по осям турбонагнетателя. Исходя из такой логики, стравливающие клапаны Blow-Off максимально избавляют узлы от экстремальных нагрузок, а задачей рециркуляции является смягчение.

    Устройство байпасного клапана

    Сколько в авто перепускных клапанов

    Исходя из конструкции автомобиля, в большинстве топливных систем располагается один байпас. Он в полной мере справляется со своими задачами. Однако автопроизводители могут дополнять свои детища дополнительным клапаном, выполняющим предохранительную функцию. Внимательней двигателю автомобиля стоит быть автовладельцам турбированных машин, в которых имеется возможность нагнетать воздух в камерах сгорания. Именно в такой зоне стравливающий или обходной клапан станет на защиту системы газораспределения от чрезмерного воздушного давления.

    Количество перепускных клапанов

    Заключение

    Свою актуальность байпасы доказали для турбированных моторов. Если же стоит механический нагнетатель, то актуальность обводки теряется. Важно контролировать состояние клапана при каждой смене масла, чтобы на нём не скапливалась влага или загрязнения. Если имеются сомнения в собственных силах, то не стоит проводить переоборудование топливной системы авто своими руками.

    Байпасный клапан термостата — устройство и задачи

    Байпасный клапан в авто

    Есть в автомобилях такие места, о существовании которых не знают даже водители со стажем, один из таких секретных узлов — байпасный клапан. Многие ли задумывались над тем, какой смысл заложен в слове «автолюбитель»? Речь идёт о человеке, который любит автомобили, искренне интересуется ими, разбирается в устройстве, не бежит сломя голову в автосервис при поломках. И, раскрывая тайны устройства авто, мы с вами постепенно становимся профессионалами.

    Байпас для обеспечения эффективной терморегуляции

    Байпасный клапан в автоВидео демоснтрирует байпасный клапан от autobot на Дэу Нексия

    Клапан называют байпасным, если он служит для выравнивания давления газа, пара или жидкости в разнородных сетях или же он играет роль предохранителя, сбрасывая давление, которое достигает какой-то максимальной пороговой величины. Промышленные и бытовые системы отопления, насосные установки магистральные трубопроводы изобилуют подобными устройствами.

    Возникает вопрос: где такой клапан может применяться в автомобиле? Всё очень просто. Место его дислокации — термостат. Каждый автолюбитель знает, что главным терморегулятором в системе охлаждения автомобиля является термостат. Этот небольшой элемент в форме цилиндра, чётко реагирует на изменение температуры охлаждающей жидкости и перераспределяет её потоки для эффективного охлаждения.

    Промышленные предприятия выпускают термостаты неразборными. Это стало причиной того, что многие водители не пытаются разобраться в его устройстве, так как в случае выхода из строя термостата, его просто заменяют новым, однако в устройстве термостата есть много интересного для пытливого ума.

    Принцип работы предохранительного клапана в термостате:

    • В момент запуска холодного мотора охлаждающая жидкость начинает циркулировать по малому кругу, то есть, минуя радиатор охлаждения. Так происходит до того момента, пока мотор не нагреется до нормальной рабочей температуры.
    • Протекать охлаждающей жидкости в радиатор мешает закрытый главный клапан, находящийся в верхней части термостата. Именно в этот момент открыт байпасный клапан.
    • Клапаны находятся по разные стороны терморасширительного элемента. Как только температура жидкости преодолевает 80-ти градусный рубеж, основной клапан начинает открываться, а байпасный постепенно закрывает торец нижнего патрубка.
    • Происходит частичная циркуляция жидкости по малому кругу и через радиатор.
    • Если температура превышает 90 градусов, то байпас закрывается, а основной клапан полностью открывает просвет, и жидкость полным ходом направляется в радиатор для охлаждения.

    Байпасный клапан — нехитрое устройство

    Байпасный клапан в автоШаровые краны скребковые байпасного типа

    Как это ни странно звучит, но перепускной клапан — это небольшая тонкая металлическая круглая пластина диаметром не более 2-3 см. Пластина прижимается к штоку расширительного стакана пружиной. Диаметр клапана подбирается таким образом, чтобы он полностью закрывал просвет нижнего патрубка. Его устройство и принцип работы одинаков для всех термостатов, как с твёрдым, так и с жидким терморасширительным элементом.

    Эксперты в устройстве заводского байпаса, указывают на типичный недостаток, а именно, резиновая диафрагма. Размещенная на пластине, она начинает разрушаться и терять свою упругость. Это происходит из-за постоянного воздействия на диафрагму различных нагрузок: ударных, температурных, давления наддува.

    Сколько в авто перепускных клапанов?

    Настоящие автознатоки должны знать о том, что в некоторых моделях моторов можно встретить ещё один предохранительный клапан. Речь идёт об автомобилях с турбинами, нагнетающими воздух в камеры сгорания мотора. В этом месте байпас выполняет более привычную для него функцию, то есть спасает систему газораспределения от избытка давления.

    Для получения более высоких показателей мощности, на некоторые виды моторов устанавливают турбину, которая нагнетает воздух. В момент, когда мотор работает под нагрузкой и водитель резко отпускает педаль «газа», в системе образуется избыточное давление воздуха. Именно в этот момент срабатывает перепускной клапан и выравнивает давления воздуха до необходимых параметров.

    Неисправный байпасный клапан (клапан сброса давления, blow off)

    Байпасный клапан турбины (blow off) устанавливается практически на все бензиновые двигатели с турбонаддувом. Байпас служит для продления ресурса турбины. Дело в том, что при резком сбросе газа нагнетаемому воздуху просто некуда деваться, т.к. он остается запертым между холодной крыльчаткой турбины и закрытой дроссельной заслонкой. Потому он «бьет» по крыльчатке турбины, это явление называется помпаж.

    Для того, чтобы быстро сбросить избыточное давление наддува и тем самым предотвратить такой удар, был разработан байпасный клапан. Он открывается в тот момент, когда дроссельная заслонка закрывается. В результате, воздух попадает либо в начало впускного тракта, либо в атмосферу, что зависит от типа клапана.Неисправный байпас (2)Неисправный байпас (2)

    Управление байпасом осуществляется либо вакуумом либо программой управления двигателем.

    При сбросе газа во впускном тракте создается разрежение, которое открывает клапан, преодолевая сопротивление пружины.

    Обратный клапан служит для быстрого сброса избыточного давления создаваемого турбонагнетателем в начало впускного патрубка или атмосферу, в зависимости от вида исполнения. Поэтому различают два вида обратных клапанов:

    1 Байпас- этот вид клапана сброса давления который работает в замкнутом от атмосферы цикле и стравливает давление в начала впускного патрубка. Не рекомендуется устанавливать на такую систему клапан  blow off, так как датчик массового расхода ДМРВ не будет учитывать стравленный воздух и, как следствие, это приведёт к неправильному приготовлению смеси.

    2.  blow off-этот вид клапана сбрасывает избыточное давление в атмосферу. В таких системах обычно для расчёта количества воздуха используют датчик абсолютного давления воздуха.

    Неисправность байпасного клапана

    При неисправности байпаса нагнетаемый воздух поступает куда угодно, но только не в цилиндры. Мощность двигателя и крутящий момент в такой ситуации падают значительно. Если сброс происходит во впускной тракт, то давление наддува во впуске практически не падает. Поэтому проверить вакуумный байпас  с помощью диагностического сканера невозможно. А чтобы это сделать необходимо снять клапан и подать вакуум по управляющей трубке. Если разрежение не создается(клапан продувается), то байпас необходимо заменить. Потеря герметичности клапана обычно связанна с порванной диафрагмой, установленной внутри.

    Основными неисправностями являются:

    -потеря герметичности клапана

    -заклинивание клапана в одном положении

    -потеря управления клапана

    -неправильная установка

    Заклинивание клапана в одном положении чаще всего происходит с дешёвыми китайскими байпасами имеющие металлические подвижные поршни внутри. Из-за некачественной обработки и сборки деталей происходит подклинивание подвижных частей. Этот недостаток не всегда можно заметить сразу, он проявляется в некотором снижении мощности двигателя.Неисправный байпас (3)Неисправный байпас (3)

    Потеря управления клапана связанна с негерметичной вакуумной магистралью (шлангом), здесь достаточно просто восстановить герметичность.

    Неправильная установка редкое явление, но встречается на практике. Стоит проверить правильность установки, прямой патрубок байпаса обычно направлен на впуск воздуха, а боковой отвод в патрубок где создается избыточное давление наддува.

    На современных двигателях работа байпаса регулируется с помощью электромагнитного клапана. Сначала это был клапан, который управлял механическим байпасом через вакуумную магистраль, а потом и вовсе стал одним целым узлом, который работает за счёт управления электромагнитной катушкой.Неисправный байпас N249Неисправный байпас N249 Современный обратный клапан очень сложно проверить подручными средствами и при наличии кода неисправности в регистраторе ошибок его рекомендуется заменить на новый.





    Отправить ответ

    avatar
      Подписаться
    Уведомление о
