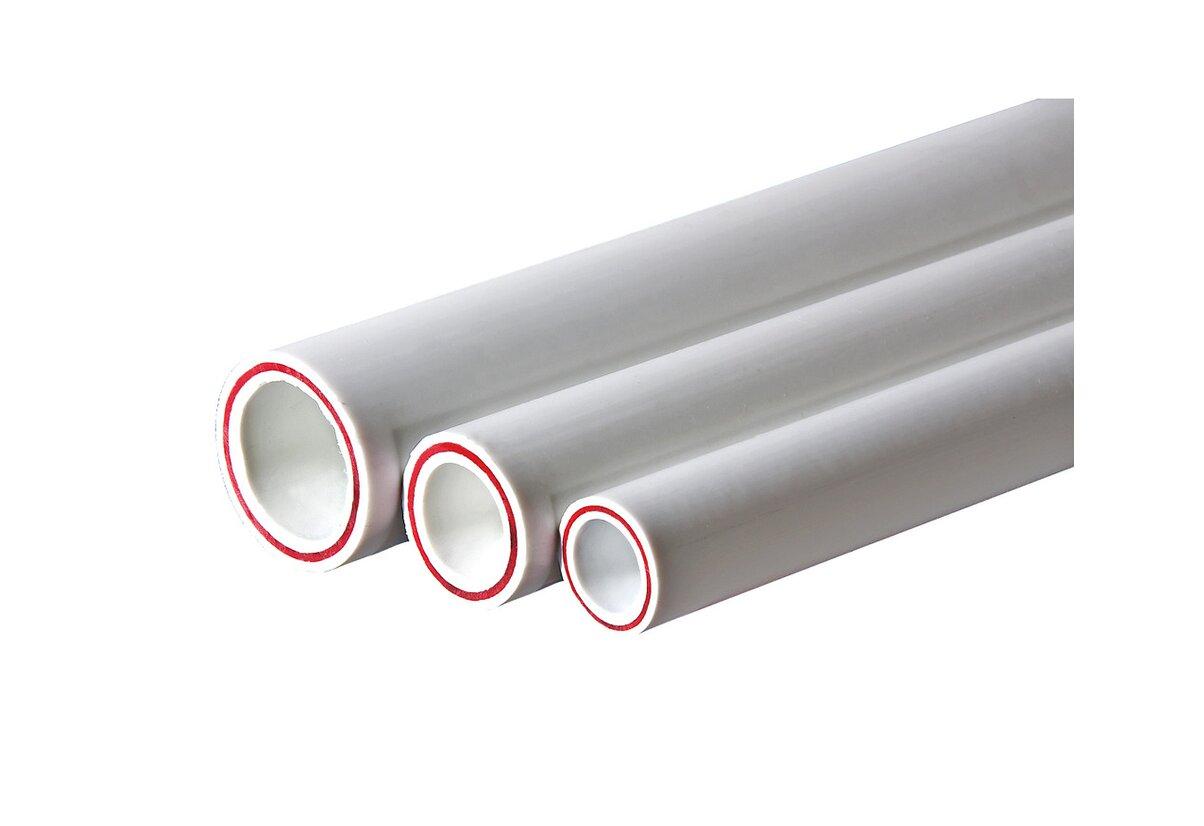

Трубы полипропиленовые (ППР) для отопления армированные стекловолокном: плюсы и минусы, отзывы

Еще совсем недавно для системы отопления использовались преимущественно традиционные трубы из меди или стали. Но появление полипропиленовой продукции значительно пошатнуло лидерские позиции металлических изделий. Особенно заметно на рынке стали укрепляться трубы, армированные стекловолокном. Почему потребители все чаще предпочитают именно такие полипропиленовые изделия? Какие у них плюсы? И есть ли принципиальные недостатки? К вашему вниманию не только ответы на заданные вопросы, но и основные тонкости выбора труб, армированных стекловолокном.

Преимущества труб

Полипропиленовые трубы, армированные каркасом из стекловолокна, имеют ряд достоинств, которые и делают их привлекательным для применения в системе отопления:

1. Низкий коэффициент расширения. Обычные пропиленовые трубы очень пластичны и склонны к резкому расширению, поэтому при воздействии повышенных температур они увеличивают свои размеры: даже до 10 см на каждый метр длины. Как результат – трубы, вмонтированные в полы или стены, попросту деформируют опорные поверхности. В противоположность им трубы, укрепленные стекловолокном, имеют маленький коэффициент расширения – на 75% ниже, поэтому увеличиваются максимум на 1 см на каждый метр длины и не наносят вред твердым основаниям.
2. Устойчивость к температурам. Трубы, защищенные стекловолокном, не лопнут даже при повышенных температурах – более 150 градусов.
3. Легкость монтажа. Соединение труб не требует специальных инструментов и навыков – здесь используются такие простые способы крепления, как резьба, стыковая пайка, фланцы или раструбная пайка. Кроме того, изделия не нужно калибровать и зачищать перед монтажом.

   Полипропиленовые армированные трубы успешно конкурируют с металлическими

4. Химическая стойкость. Полипропиленовые изделия, покрытые стекловолокном, устойчивы к разного рода химическим составам, поэтому абсолютно не склонны к коррозийным процессам и не теряют свою функциональность даже при взаимодействии с некачественным теплоносителем.
5. Экологичность. Все материалы армированных труб нетоксичны, поэтому не представляют опасности для человека.
6. Простота эксплуатации. Армированные полипропиленовые изделия не нуждаются в регулярном обслуживании.

Недостатки труб

Минусов у полипропиленовых труб отопления со стекловолоконным армированием гораздо меньше, чем плюсов, но и их нельзя упускать из виду.

Минусы:

• Покрытие изделий может повредиться под воздействием ультрафиолетовых лучей, поэтому их не рекомендуется устанавливать на открытом пространстве – желательно монтировать трубы в твердых основаниях: в полу или стенах.
• Трубы, армированные стекловолокном, отличаются низкой сопротивляемостью к внутреннему давлению – по этому показателю они уступают аналогичным полипропиленовым изделиям с каркасом из алюминия.

Совет. Чтобы предотвратить деформацию труб со стекловолоконным каркасом под воздействием высокого давления, монтируйте их с использованием как можно большего числа крепежных элементов – если изделие будет зафиксировано непрочно, оно попросту провиснет.

• Внешняя жесткость стекловолоконного каркаса несколько меньше жесткости алюминиевого каркаса, поэтому такие трубы не очень устойчивы к сильным механическим повреждениям.

Так как популярность армированных труб растет неимоверными темпами, некоторые недобросовестные производители ради уменьшения себестоимости и увеличения объема выпускаемой продукции используют некачественное стекловолокно. Чтобы не попасться на уловку таких производителей и не потерять свои деньги, обязательно просите у продавца сертификаты качества предлагаемых полипропиленовых изделий.

Выбор труб: размеры и давление

Даже самые качественные трубы смогут полноценно проявить свои достоинства только при одном условии: если они будут грамотно подобраны для конкретной системы отопления. А для этого нужно учитывать два важнейших параметра: размеры и давление – они непосредственно влияют на то, в каких условиях может применяться та или иная продукция.

Полипропиленовые трубы и фитинги

Так, учитывая внутренний диаметр, выделяют три функциональные группы труб:

• для центральной или автономной отопительной системы – диаметром 20-50 мм;
• для стояков – диаметром 10-75 мм;
• для теплого пола – диаметром 16-90 мм.

Наиболее часто в стандартных отопительных системах используются трубы с внутренним диаметром 20-25 мм. Максимальный внешний диаметр может достигать 1200 мм.

Совет. Определяясь с конкретными показателями внешнего и внутреннего диаметров труб, учитывайте пропускную способность отопительной системы, в которую они будут монтироваться.

Что касается давления, то здесь следует обращать внимание на маркировку труб – она дает понять, какое максимальное давление системы выдерживают конкретные армированные полипропиленовые изделия:

• PN-10 – 1 МПа;
• PN-20 – 2 МПа;
• PN-25 – 2,5 МПа.

Важно! Не покупайте трубы с маркировкой PN-6 – они не подходят для отопительной системы.

Как видим, полипропиленовые трубы, армированные стекловолокном, – достойная альтернатива не только привычной металлической продукции, но и многим инновационным изделиям. Они удобны в установке, экологичны, устойчивы к очень высоким температурам и имеют солидный срок службы – эти качества позволяют трубам быть идеальным материалом для организации функциональной и долговечной системы отопления.

Полипропиленовые трубы и фитинги: видео

Полипропиленовые трубы для отопления: фото

Есть ли у полипропиленовых труб недостатки?

Полипропилен – это весьма неплохой материал, обладающий рядом достоинств. Элементы, изготовленные из полипропилена, долговечны, абсолютно инертны к коррозийным процессам, не поддаются образованию конденсата, легко монтируются, не нуждаются в специальном сварочном оборудовании и квалификации монтажника. Эти трубы могут эксплуатироваться для транспортировки любой жидкости. Так или иначе, но и они располагают некоторыми недостатками, хотя вполне исправимыми.

Вот, к примеру, ПП-изделия должны полностью соответствовать условиям, а укладка высококачественного трубопровода требует строгого соблюдения всех правил и нюансов монтажа. Следует помнить, что назначение трубопровода непосредственно влияет на маркировку трубы. Если для системы отопления нужно применять армированные трубы, то на канализацию и холодный водопровод можно ставить обычные ПП-трубы.

Важность температурного режима

Эксплуатация полипропиленовых труб для отопления требует обращения внимания на температурный режим. Отдельные типы можно эксплуатировать для жидкостей с высокой температурой (до +95 С), а другие – исключительно при температуре не более +60 С. Именно от этого фактора зачастую зависит качество всей трубопроводной системы.

В чем же недостатки?

Изначально ПП-труба недостатков не имеет, однако сами трубопроводы обладают недостатками, связанными с процессом монтирования.

• Главным недостатком армированных труб является необходимость их предварительной обработки, что значительно усложняет монтирование. Процесс обработки подразумевает собой торцевание напильником или специальным торцевателем.
• Полипропиленовые изделия с внутренней армировкой страдают изменением своей конфигурации в момент перегрева. Единственная этому причина — высокий коэффициент расширения. Однако, для отопительных систем рекомендуют именно такие трубы – с внутренней армировкой, потому как малая толщина стенки, меньшие габариты трубы способствуют быстрому нагреванию при сварке.
• Стоит отметить тот фактор, что полипропиленовые трубы обладают привлекательным внешним видом благодаря отсутствию обработки армированного слоя. Вы спросите, а в чем же недостаток? Дело в том, что такие трубы часто имеют дефекты внешнего слоя, а это влечет за собой вздутие слоя при пиковых температурах воздуха или же теплоносителя в системе.

Также очень часто дефекты полипропиленовых труб проявляются вследствие некачественного процесса производства. Так что лучше, конечно, приобретать ПП-трубы надежного производителя и не поддаваться на предложения кустарных производств, предлагающих низкосортную продукцию. Если труба изготовлена с соблюдением всех правил, то эксплуатироваться она будет намного дольше других видов изделий.

Нарушение технологии производства, использование некачественного сырья – главные причины недостатков. Как правило, данные недостатки присущи партиям труб, которые не прошли контроль качества, потому что серьезные производители выпускают продукцию согласно стандартам ГОСТ и DIN, и не допускают даже мельчайших погрешностей.

Полипропилен или металлопластик для отопления – какие трубы лучше

На различных строительных форумах не прекращаются споры на тему, что лучше использовать для систем отопления — полипропилен или металлопластик. Ситуация на руку мастерам-сантехникам, получающим значительную скидку при покупке материалов у поставщиков. Нужно лишь уговорить застройщика купить «правильные» трубы. Предлагаем объективно разобраться, какие трубы стоит применять для монтажа отопительных сетей частного дома – металлопластиковые или полипропиленовые.

Чем хорош полипропилен

На различных интернет-ресурсах опубликовано множество материалов, восхваляющих полипропилен (PP-R) и приписывающих ему мифические свойства. Чтобы разобраться, какие трубы лучше применять для монтажа отопления (в том числе – своими руками), надо выявить реальные плюсы и минусы ППР. Если изучить советы экспертов и отзывы домовладельцев на форумах, то вырисовывается слежующая картина:

1. Цена полипропиленовых труб и фитингов – самая низкая среди прочих пластиковых трубопроводов, применяющихся для отопления.
2. ППР тверже и прочнее любого полимера, из каких сейчас монтируют отопительные системы частных домов.
3. Качественно смонтированное отопление из полипропилена смотрится не хуже, а то и лучше стальных либо металлопластиковых трубопроводов.

Примечание. Мы не учитываем достоинства, присущие всем пластиковым трубам. Например, отсутствие шероховатостей на внутренней поверхности, малое гидравлическое сопротивление, не подверженность коррозии.

Низкая цена полипропиленовых деталей по сравнению с металлопластом – самый привлекательный фактор. Секрет дешевизны кроется в конструкции фитингов, которые представляют собой обычное литье из пластика, не имеющее армирующего слоя. Да и стоимость ППР–труб с армирующей алюминиевой вставкой, применяющихся для отопления, не заставит вас упасть в обморок.

В качестве армирующего слоя ППР-труб может выступать перфорированная алюминиевая фольга, базальтовое и стекловолокно

Большую роль играет и прочность пропилена, сломать его довольно сложно. Это благоприятствует прокладке магистралей открытым способом в любых местах. Эстетичность красиво собранной системы из полипропилена – тоже не последний фактор, хотя добиться этого непросто, о чем будет сказано далее. На этом позитивные стороны материала заканчиваются. Но чтобы понять, что лучше — металлопластик или полипропилен, надо рассмотреть и негативные.

Недостатки труб из ППР

К сожалению, минусов у полипропилена больше, нежели плюсов. Практический опыт экспертов и отзывы о материале говорят следующее:

• делать сварку и монтаж пропилена сложно, от исполнителя требуется строгое соблюдение технологии;
• трубопроводы, даже армированные алюминием, обладают свойством значительно удлиняться при нагреве;
• проконтролировать качество выполнения стыков невозможно;
• из-за того, что трубы не гнутся и поставляются отрезками длиной 4 м, стыки на магистралях могут возникнуть в самых неожиданных и неудобных местах;
• не рекомендуется производить сборку системы при низких температурах, а при морозе – запрещается;
• большая толщина стенки делает полипропиленовую трубу больше, чем металлопластиковая того же диаметра;
• утолщенные тройники, колена и другие фитинги занимают много места.

Существенное отличие полипропилена от других полимерных труб – большая толщина стенок

Примечание. Специально не упомянут такой недостаток, как горючесть пропилена, поскольку он присущ и металлопласту. Неразъемные соединения тоже не относятся к минусам PP-R, ведь металлопластиковые трубы лучше стыковать путем прессового обжима. Эти стыки нельзя разобрать впоследствии.

Наиболее спорное утверждение, вызывающее массу недовольства у приверженцев пропилена, – сложность монтажа. На всех интернет–площадках они пытаются доказать, что научиться паять полипропиленовые детали очень легко, для освоения технологии новичку хватит 15-минутной тренировки.

Это демонстрируется на видео, где работник лихо стыкует ППР фитинги с трубами, установив паяльник на столе. В реальной жизни все гораздо сложнее, соединения придется паять на весу, в труднодоступных местах, одновременно удерживая руками сварочный аппарат и участок трубы.

Как возникают дефекты при сварке полипропилена

По технологии полипропиленовую трубу нужно отрезать, отметить карандашом глубину погружения в фитинг, обезжирить и спаять, нагревая оба элемента в течении определенного времени. Длительность нагрева зависит от диаметра трубопровода. Стоит замешкаться на пару секунд либо проигнорировать обезжиривание – и соединение выйдет ненадежным. Визуально это не определяется, стык пройдет гидравлические испытания, а протечка появится через 2 недели или спустя год.

Пример правильной пайки – пластик не растекся и не перекрыл сечение трубопровода

Перегрев полипропилена выявить проще, чем недогрев. Снаружи около тройника или муфты образуется бортик расплавленного пластика. Такой же дефект появится внутри стыка, он частично или целиком перекроет проход теплоносителю.

Но увидеть эту неприятность можно на отрезанной трубе, то есть, случаи недогрева и перегрева нельзя четко проконтролировать после окончания монтажных работ. А возникают эти дефекты вследствие неудобных условий пайки и неумения «мастеров» качественно состыковать полипропилен в любом труднодоступном месте.

«Заваренный» стык – сечение наполовину перекрыто вследствие перегрева

При работе на сильном холоде или морозе вероятность недогрева соединяемых деталей очень высока, поэтому монтаж ППР всегда лучше проводить при температуре не ниже +10 °С.

Из-за невозможности контроля соединений специалисты не рекомендуют делать отопление из полипропилена скрытым, муровать его в стены или закладывать под цементную стяжку для устройства теплых полов. Если уж возникла необходимость проложить магистраль из ППР в стене, то это нужно делать с применением теплоизоляции.

Причина – тепловое удлинение материала, влияющее на способ монтажа трубопровода. Он должен скользить внутри креплений, причем концами не упираться в стены. Самые лучшие полипропиленовые трубы для отопления гарантированно изогнутся, если им некуда расширяться во время прогрева.

Плюсы и минусы металлопластика

Оговоримся, что металлопластиковые трубы для отопления стоит сравнивать с полипропиленовыми в равных условиях. Поэтому разъемные стыки на разборных фитингах не рассматриваются – это дорого и ненадежно, хотя и удобно для мастеров без опыта. Хорошую герметичность обеспечит только стык с прессовым фитингом.

Условие касается и способа усиления трубы, для сравнения возьмем металлопластик и ППР, армированные алюминием. Теперь о преимуществах металлопласта:

1. Имея специальные клещи, произвести монтаж отопления из металлопластиковых деталей достаточно просто.
2. Труба гнется и поставляется в бухтах, а потому режется на участки необходимой длины, никаких лишних стыков.
3. Тепловое удлинение материала незначительно и не требует скрупулезного подхода при закреплении длинных участков.
4. Возможен монтаж в любую погоду.
5. Допускается укладка любым скрытым способом, в том числе под стяжку вместе со стыками.

Армирующим слоем металлопластикового трубопровода выступает только алюминий

Что лучше в системах из металлопластика, так это технология соединения элементов. Торец отрезанного участка калибруется, натягивается на фитинг и обжимается клещами, на этом все. Места нужно минимум, поскольку нет нужды просовывать между соединяемыми деталями здоровый паяльник, клещи накладываются уже после стыковки. С помощью пружины металлопластик хорошо гнется под безопасным радиусом, что значительно упрощает прокладку.

Отдельно стоит сказать про теплый пол, куда принято закладывать металлопластик или сшитый полиэтилен, но никак не ППР. Эти материалы не нуждаются в компенсации и хорошо себя чувствуют внутри монолита, обеспечивая эффективный нагрев всей поверхности. Стоит представить на их месте полипропилен с его толстыми стенками, удлинением и стыками под 90°, и сразу становится понятно, какие трубы лучше использовать в теплых полах.

Клещи для прессового соединения – инструмент недешевый, на 1–2 монтажа их лучше взять напрокат

Справка. В продаже нередко встречается дешевый металлопластик низкого качества, на практике он часто расслаивается на изгибах. Устранить течь под стяжкой нелегко, без вскрытия не обойтись. Тем, кто любит экономить на материалах, стоит задуматься о применении дешевых металлопластиковых труб для теплого пола.

Теперь о недостатках металлопластика, коих реально два:

• высокая стоимость всех элементов;
• сортамент труб ограничивается максимальным диаметром 63 мм (DN50).

Сторонники отопления из полипропилена постоянно обращают внимание на еще один минус металлопластика – уменьшение проходного сечения на соединениях, где стоят латунные фитинги. Мол, это приводит к увеличению гидравлического сопротивления сети и быстрому «зарастанию» проходов при работе в системе центрального отопления, где теплоноситель бывает грязным. Утверждение верно касательно разборных фитингов, в них действительно наблюдается сужение диаметра относительно прохода в металлопластике.

Высококачественные фитинги для прессовой стыковки металлопластиковых труб тоже имеют сужение, но оно не настолько велико, чтобы существенно влиять на гидравлику системы. Именно их лучше ставить на отопление, особенно при скрытой прокладке магистралей. Такого же мнения придерживается наш эксперт Владимир Сухоруков, чье видео мы рекомендуем посмотреть:

Полипропилен или металлопластик – тонкости выбора

Домовладельцы, занимающиеся устройством отопления, при выборе ориентируются на цену материалов и стоимость монтажных работ, что в сумме дает величину общих затрат. Данный фактор играет важную роль, что при нынешних доходах граждан вполне закономерно. В этом отношении ППР лучше металлопластика, поскольку обойдется как минимум вдвое дешевле. Если же брать высококачественные материалы производства известных брендов, то металлопластик выйдет дороже втрое.

Совет. Если у вас довольно ограниченный бюджет, то выбор один – использовать на отопление трубопроводы и фитинги из PP-R. Но помните, что сварку надо выполнять очень скрупулезно и качественно. Исправления и переделки приведут к удорожанию либо отнимут много времени, если вы паяете ППР-трубы своими руками.

Нельзя не затронуть технические характеристики металлопластика и полипропилена. Наиболее важные – рабочее максимально допустимое давление и температура воды в трубопроводе. Эти параметры взаимосвязаны, например, труба PP-R выдержит давление 10 Бар при температуре теплоносителя 60 °С, а при 95 °С показатель давления снижается до 5.6 Бар. Чем выше эксплуатационная температура, тем меньше срок службы полипропилена, что и показано в таблице:

Примечание. Технические данные взяты на сайте известного чешского производителя изделий из PP-R, продающихся под брендом WAVIN Ekoplastik.

Для сравнения возьмем не менее именитый бельгийский бренд Henco, предлагающий трубопроводный металлопластик высшего качества, армированный цельным слоем алюминия. Его рабочие характеристики следующие: при температуре 95 °С максимальное рабочее давление составляет 10 Бар, а у некоторых модификаций труб – 16 Бар. Приведенные показатели технических характеристик следует учитывать при выборе материала. Также важно понимать, где будет происходить его эксплуатация:

• отопление частного дома;
• система централизованного теплоснабжения квартиры;
• котельная;
• теплые полы.

Для водяных теплых полов полипропилен не применяется, только металлопластик либо сшитый полиэтилен

Хотя некоторые производители (Valtec, Ekoplastik) начали выпускать полипропиленовые трубы для теплых полов, лидером в этой сфере остается металлопластик. Он лучше по всем показателям, включая теплоотдачу. Греющие контуры из ППР хуже передают тепло «благодаря» большой толщине стенок трубопроводов.

Что лучше для частного дома

Для радиаторного отопления небольших загородных домов подойдет тот и другой пластик, хотя по цене предпочтительнее полипропилен. В небольшом здании система несложная, число стыков небольшое. Если планируется открытая прокладка магистралей, ППР будет хорошим решением. Но повторим предостережение: нужен качественный монтаж.

Совет. Если вы решили нанять бригаду исполнителей, последуйте совету эксперта и расспросите бригадира, как они станут паять соединения в труднодоступных местах и выдерживать время нагрева, сверяясь с таблицей:

Владельцам коттеджей в несколько этажей рекомендуется обратить свой взор на металлопластик. Как правило, такие дома возводятся застройщиками с высокими требованиями к интерьеру и надежности всех инженерных систем. Полипропиленовые коллекторы и разводка точно не смогут удовлетворить эти требования из-за сложностей со скрытой прокладкой. Металлопластик можно спокойно провести под полом и в других проблемных местах.

Полимеры и центральное отопление

Особенность централизованного теплоснабжения заключается в том, что параметры теплоносителя неизвестны и зачастую могут достигать максимальных значений. Несмотря на это, многие сантехники предлагают хозяевам квартир ставить полипропилен на центральное отопление, прокладывают его в бороздах стен. Подобные решения – рискованные, материал может не выдержать перепада давления или скачка температуры и потечь на стыке.

 Оптимальным решением для квартиры является металлопластик с прессовыми соединениями, PP-R лучше ставить на водопровод. Судите сами: квартирную разводку нельзя назвать сложной или слишком протяженной, так что большую разницу в цене вы не почувствуете. Зато металлопластик даст вам надежность и долговечность, плюс его можно упрятать в стену или пол, сделав интерьер комнат привлекательнее.

Разводка по котельной

Обвязку котлов и прочего теплосилового оборудования можно делать как полипропиленом, так и металлопластиком. Но здесь есть своя особенность – наличие большого количества поворотов и соединений. Выполнить разводку своими руками затруднительно из любых полимерных труб, разве что в котельной расположен 1 настенный теплогенератор, работающий только на отопление. Но и тут надо сделать все красиво, чтобы трубы не проходили вкривь и вкось.

Пример красивой разводки из PP-R, коллектор тоже сварен из полипропиленовых тройников

Если для обогрева частного дома задействован твердотопливный котел, то использовать полимеры для его обвязки можно, но осторожно. Это значит, что некоторые участки придется сделать из металла, например:

• кусок трубы от теплогенератора до группы безопасности, когда она установлена отдельно;
• участок, где к обратке крепится накладной датчик температуры, работающий с трехходовым клапаном.

Есть мнение, что полипропиленом можно обвязывать лишь пеллетные котлы, а дровяные — только металлом.  Это неверно, в случае аварийного перегрева кипяток все равно успеет попасть в систему отопления и расплавить пластиковые трубы. Несколько метров стальных трубопроводов, проложенных в котельной, от этого не спасут.

Заключительные выводы

Не существует однозначного ответа на вопрос, что лучше ставить на отопление – полипропилен или металлопластик. Многое зависит от обстоятельств и возможностей домовладельца. Выводы напрашиваются следующие:

1. Выбрав пропилен, вы значительно экономите средства, но обязаны всеми способами добиться качественного монтажа. При большом количестве соединений незримые дефекты все равно могут иметь место.
2. За металлопластик придется выложить приличные деньги – это главный минус. Если он преодолим, то в остальном проблем у вас не предвидится.

Напоследок важное замечание: помните, что «криворукие» мастера в состоянии испортить любой материал, даже самый дорогой и качественный. Уделяйте особое внимание исполнителям, которых выбираете для устройства отопления в вашем доме. Иначе впоследствии получите протечки, описанные на видео:

Полипропиленовые трубопроводы Fusiotherm от Aquatherm

Обзор продукта

Fusiotherm долговечен, пригоден для вторичной переработки и не содержит ПВХ, тяжелых металлов и антипиренов. Кроме того, его гораздо проще установить, чем медь, примерно по той же цене.

от Алекса Уилсона

Существует новый вариант для трубопроводов питьевой воды, водяного отопления и других трубопроводов под давлением: полипропилен от немецкой компании Aquatherm, GmbH.Компания Aquatherm производит высококачественные полипропиленовые (ПП) трубопроводы Fusiotherm® в течение 30 лет с огромным успехом, никогда не оплачивая претензий за ущерб из-за отказа трубопровода, несмотря на хорошо финансируемую гарантию. Теперь этот трубопровод доступен в США у компании Aquatherm Piping Systems, LLC, эксклюзивного импортера и дистрибьютора продукта.

При взгляде на трубу Fusiotherm сразу бросается в глаза толщина стенки. Он толще, чем медь и большинство доступных здесь пластиковых трубопроводов, включая сшитый полиэтилен (PEX) и поливинилхлорид (PVC).Это придает им огромную прочность и долговечность, но также делает их менее гибкими, чем большинство трубопроводов из полиэтиленгликоля. Еще одно большое отличие — это система сплавления стыков и соединений. Пистолет для плавления, доступный в компании Aquatherm, используется для нагрева как конца трубы, так и фитинга, в котором он будет закреплен. После нагревания в течение примерно 10 секунд трубу закрепляют в фитинге, и примерно через 30 секунд соединение становится одним куском монолитного полимера. Через десять минут труба может быть полностью герметизирована.«Вы не можете облажаться», — сказал EBN представитель Aquatherm.

Опубликовано 1 сентября 2004 г. Постоянная ссылка Цитата

Уилсон, А. (2004, 1 сентября). Полипропиленовые трубы Fusiotherm от Aquatherm. Получено с https://www.buildinggreen.com/product-review/fusiotherm-polypropylene-piping-aquatherm

.

Случайный сополимеризованный полипропилен (PP-R) | Статистический сополимер полипропилена с модифицированной кристалличностью

СИСТЕМЫ ДАВЛЕНИЯ ПОЛИПРОПИЛЕНА

Трубы PP-R и PP-RCT выпускаются в метрических размерах от 16 до 710 мм и IPS сортамент 80 размером от 1/2 до 6 дюймов. Минимальные номинальные значения гидростатического давления составляют 160 фунтов на квадратный дюйм при 73ºF (1105 кПа при 23ºC) и 100 фунтов на квадратный дюйм при 180ºF (690 кПа при 82ºC) для водопроводных систем, но трубы с другим соотношением размеров (DR) могут иметь более высокие или более низкие номинальные значения давления. Обратитесь к документации и спискам производителей труб PP-R или PP-RCT для получения соответствующих значений давления. Трубы PP-R и PP-RCT продаются отрезками прямой длины. PP-R также доступен в бухтах для меньшего диаметра и для специальных применений.

PP-R

Определение: Согласно определению, приведенному в промышленном стандарте ASTM F2389, PP-R означает статистический сополимер полипропилена .PP-R представляет собой сополимер пропилена и по меньшей мере одного сомономера, где пропилен составляет более 50% композиции. Трубопроводы PP-R рассчитаны на непрерывную работу при температуре 180 ° F (82 ° C), а номинальное давление зависит от типа их стенки (SDR). PP-R трубы также может включать армирующие слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.

Обзор: PP-R — это система трубопроводов из высокотемпературного пластика под давлением, впервые использованная для водопровода и водяного отопления в Европе в 1980-х годах и представленная в Северной Америке в 2000-х годах.Трубы PP-R также обладают стойкостью к сильнокислотным и щелочным растворам. Другие области применения включают промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-R подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.

PP-RCT

Определение: Согласно определению, содержащемуся в промышленном стандарте ASTM F2389, PP-RCT означает случайный полипропилен. сополимер с модифицированной кристалличностью и термостойкостью.PP-RCT представляет собой сополимер пропилена и по крайней мере одного сомономер, где пропилен составляет более 50% состава. Трубопроводы PP-RCT рассчитаны на непрерывную работу. при температуре 180 ° F (82 ° C) и номинальном давлении в зависимости от типа стенки (SDR). Трубы PP-RCT также могут включать арматуру. слои для таких преимуществ, как уменьшение продольного теплового расширения / сжатия.

Обзор: PP-RCT — это система напорных трубопроводов из высокотемпературного пластика, впервые использованная для водопровода и водяного отопления в Европе в 2000-х годах и представленная в Северной Америке в 2010-х годах.Трубы PP-RCT также обладают стойкостью к сильнокислотным и щелочным растворам. Другие области применения включают промышленные и пищевые трубопроводы. Стыки можно плавить. Высокие характеристики нагрева и / или давления делают трубы PP-RCT подходящими для сложных применений, таких как напорные трубопроводы (сантехника, гидроника) в коммерческих высотных зданиях.

Преимущества PP-R и PP-RCT

• Безопасность питьевой воды и долговременная надежность
• Устойчивость к коррозии, образованию бугорков, отложений
• Устойчивость к хлору и хлорамину
• Легкий, удобный для транспортировки
• Отсутствие ценности лома, предотвращение кражи на рабочем месте
• Долговечность и устойчивость к установке на стройплощадке
• Для соединения плавких соединений не используются пламя, клей или припои
• Доступен в широком диапазоне размеров
• Натуральный изолятор с низкой теплопроводностью
• Профессиональный установленный внешний вид

Приложения PP-R и PP-RCT

• Распределение горячей и холодной воды для жилых и коммерческих помещений
• Гидравлические трубопроводы и распределение (радиаторы, фанкойлы и т. Д.)
• Трубопроводы отопления и охлажденной воды
• Подходит для многих промышленных и технологических трубопроводов
• Пищевая промышленность
• Сжатый воздух

Элементы PPI с системами PP-R и PP-RCT Связанные документы Наиболее важные стандарты PP-R и PP-RCT

Пластиковые трубы и максимальная рабочая температура

Рабочая температура

— максимальная рабочая температура для пластиковых труб.

() C)

Пластиковый материал трубы	Рабочая температура
	С давлением		Без давления
	( o F12 o	( o F)	o C)
АБС-акрилонитрен16 9016 9016		9016 180	82
PE — Полиэтилен	100	38	180	82
PVC — Поливинилхлорид	100	38	140	38	140	CP Хлорид	180	82	180 90 168	82
ПБ — полибутилен	180	82	200	93
ПП — полипропилен	100	38		180	38	SR Стирол — пластик			150	66

Максимальная кратковременная рабочая температура

— для труб без давления.

• PVC: 95 ^o C
• PP: 100 ^o C
• PE: 95 ^o C

Температура теплового искажения

— температура, при которой образец материала помещается в теплоноситель с изгибающей нагрузкой (18,6 кг / см ² ) приложен — достигает заданного прогиба.

• ABS: 104-106 ^o C
• PVC: 54-80 ^o C
• HDPE: 43-49 ^o C
• LDPE: — 41 ^o C
• PP: 57-64 ^o C

Температура размягчения по Вика

— это температура, при которой игольчатый пенетратор погружается в испытательный образец заданная глубина при приложении заданной вертикальной нагрузки (1 кг) .

• ABS: 102,3 ^o C
• PVC: 92 ^o C
• PE: 127,3 ^o C
• PP: 152,2 152,2 9027

Центр CE — случайные полипропиленовые (PP-R) трубопроводные системы для различных применений

Зеленый трубопровод для питьевой воды

Поскольку трубы PP-R не содержат тяжелых металлов и токсичных химикатов, они были протестированы и внесены в список на соответствие ASTM F2389, NSF 61 и NSF 372, что обеспечивает безопасный вариант для систем питьевой воды, необходимых для питьевой воды. Для пищевой промышленности требуется включение в NSF 51. В отличие от других материалов для трубопроводов, которые могут позволять вытягивать следы химикатов из стенок или стыков труб в воду, гидрофобная полипропиленовая зеленая труба предотвращает выщелачивание.

Фото любезно предоставлено Aquatherm

В исправительном учреждении на Аляске использовались трубы PP-R размером от ½ дюйма. до 12 дюймов в диаметре для: систем питьевого водоснабжения, водоочистки, сточных вод, гидравлических систем и систем сжатого воздуха.

Один из ведущих производителей разработал смолу, состоящую на 97% из случайного полипропилена с добавками менее 3%.Добавки включают зеленую пигментацию для непрозрачности для предотвращения микробиологического роста, дезактиваторы ионов (для защиты PP-R от свободных ионов металлов) и термостабилизаторы. Термостабилизаторы защищают PP-R от кратковременного воздействия высоких температур (200 + ° F) в случае неисправности оборудования, а также от длительного воздействия номинальных повышенных температур. Этот конкретный трубный продукт также может использоваться для многоцелевых спринклерных систем в жилых домах (согласно NFPA 13D) и доступен с УФ-защитой для наружных установок и многослойной технологией Faser, которая снижает линейное расширение.Производитель предлагает более 400 фитингов, переходов и клапанов для установки в самые разные системы.

Зеленая труба PP-R одного производителя одобрена для питьевой воды (NSF 61), прямого контакта с пищевыми продуктами и обработки пищевых продуктов при температуре до 212 ° F (NSF 51), IPC, UPC, NFPA, FM и соответствует CSA B137. 11.

Хотя зеленая труба PP-R может использоваться практически для всех обсуждаемых систем, она лучше всего подходит для следующих применений, для которых она предназначена:

Питьевая вода. Утвержден для прямого контакта с пищевыми продуктами и питьевой водой и может использоваться в качестве основной системы распределения в больницах, школах, высотных зданиях, гостиницах, судостроении, спортивных сооружениях, жилых домах и многих других проектах.

Системы сжатого воздуха. Зеленая труба из полипропилена PP-R с толстостенными стенками SDR (например, 7,4) может обеспечить превосходное номинальное давление и устойчивость к разрушению. Кроме того, поскольку трубопроводные системы PP-R не подвержены коррозии, навесное оборудование защищено от ржавчины и мусора.

Спринклеры пожарные многоцелевые (NFPA 13D). Для жилых домов на одну или две семьи зеленая труба может быть интегрирована с системой питьевого водоснабжения для обеспечения противопожарной защиты. Высокая скорость потока позволяет прокладывать магистрали и ответвления через здание, а не через множество отдельных труб, что делает систему простой и эффективной.

Морское применение. Поскольку зеленая труба сделана из гидрофобного материала с низким коэффициентом трения, на нее не влияют растворенные минералы, содержащиеся в морской воде, пресной воде и рассоле.

Фото любезно предоставлено Aquatherm

На бумажной фабрике Среднего Запада более 19 000 футов полипропиленовых труб, соединенных примерно 4250 фитингами и клапанами, обеспечили решение из одного материала.

Синий трубопровод средней толщины для гидроники и промышленного применения

Для применений, в которых не требуются показатели пригодности для питья, синие трубы PP-R спроектированы с термостабилизацией и могут служить более жесткой и долговечной альтернативой стали, нержавеющей стали и некоторым пластмассам для отопления, охлаждения и промышленных применений.Он обеспечивает более высокий объемный расход из-за более тонких стенок, а с MF такое же улучшение теплового расширения по сравнению с неармированными пластиками. В то время как другие материалы трубопроводов со временем теряют свои характеристики из-за образования накипи и коррозии, этот специально разработанный материал PP-R может противостоять любым изменениям материала стенки и устойчив к ударам и сейсмическим нагрузкам.

Изображение предоставлено Aquatherm

Коррозия и образование накипи могут уменьшить внутреннюю часть стальных труб в среднем на 3 процента в год.

Было обнаружено, что даже после десятилетий использования трубы PP-R сохраняют свои первоначальные характеристики потока. Это предотвращает потерю эффективности, которая происходит из-за накипи и коррозии при использовании трубы, которая может накалиться или корродировать, и позволит сэкономить энергию в течение всего срока службы системы. Коррозия и образование накипи могут уменьшить внутреннюю часть стальных труб в среднем на 3 процента в год, что приведет к снижению эффективности и увеличению энергии перекачки до 10 процентов в год. Это может добавить до тысяч долларов скрытых затрат на электроэнергию в течение всего срока службы системы.

Фото любезно предоставлено Aquatherm

Коллекторные системы большой пропускной способности, изготовленные из полипропилена с многослойной технологией Faser, могут использоваться для распределения тепла.

Ваша водопроводная система: руководство по пластиковым трубам и фитингам

Было время, когда металл, керамика и бетон были единственными материалами, которые использовались для жилищных водопроводных труб и труб. Многие металлические трубы, в том числе медь и оцинкованная сталь, все еще используются в домах.Металлическая сантехника, хотя и долговечная, требует кропотливых монтажных работ. Трубы должны иметь резьбу или привариваться, а трубы часто требуют установки чувствительных компрессионных фитингов.

Появление пластиковых водопроводных труб в 1930-х годах и рост их популярности в 1950-х и 1960-х годах значительно облегчили работу сантехников. Эти трубы дают сантехникам возможность более простого монтажа и устранения некоторых проблем с водопроводом, характерных для металлических труб.Пластмассы, используемые сегодня для изготовления труб, включают:

• Сшитый полиэтилен (PEX)
• Поливинилхлорид (ПВХ)
• Хлорированный поливинилхлор (ХПВХ)

Металлические и пластиковые трубы и трубки находят свое место в бытовом водопроводе. Хотя пластмассы обладают определенными преимуществами перед металлом, у них есть и недостатки.

Плюсы: Чем пластиковые трубы превосходят металлические

• Коррозионностойкий — Пластиковая труба водопроводной системы не подвержена коррозии под воздействием воды и обычных бытовых химикатов.Пластиковые формулы могут быть изменены, чтобы они соответствовали требованиям различных жилищных водопроводных сетей, включая водоснабжение и канализацию.
• Низкая теплопроводность — В отличие от металла, пластик плохо проводит тепло, поэтому он лучше поддерживает температуру воды, которую он переносит. В то время как медные трубы требуют изоляции, чтобы предотвратить потение и капание, трубы из ПВХ остаются сухими даже без изоляции. Это особенно полезно для отводов конденсата для кондиционеров, котлов и других приборов.
• Нереактивный — Соединение разнородных металлов, таких как медь и железо, может вызвать коррозию. Пластиковые трубы можно соединять друг с другом или с металлическими трубами без риска разрушительных химических реакций.
• Более простой монтаж — Поскольку пластиковые трубы легкие и простые в обращении, сантехнические работы, выполняемые с использованием этих труб, почти всегда обходятся дешевле, чем работы с металлическими трубами.
• Меньше засоров — Некоторые сантехники считают, что пластиковые водосточные трубы менее подвержены засорению, чем металлические, и их легче прочистить.

Минусы: почему пластик не всегда идеален

• Тепловое расширение / сжатие — Хотя пластиковые трубы плохо передают тепло, они расширяются и сжимаются в зависимости от температуры окружающего воздуха и жидкости внутри них. В конечном итоге это не должно вызвать никаких проблем, потому что квалифицированный сантехник учтет эту тенденцию при выборе труб.
• Низкая температура плавления — Пластик плавится или горит при более низких температурах, чем большинство металлов, и он может выделять токсичные пары еще до плавления.Это представляет дополнительную опасность в случае пожара в доме. Из-за этого строительные нормы и правила устанавливают больше ограничений по безопасности для пластиковых труб, чем для металлических.
• Чувствительность к солнечному свету — Некоторые пластмассы, такие как ПВХ, могут стать хрупкими под воздействием солнечных УФ (ультрафиолетовых) лучей. На трубы, используемые на открытом воздухе, можно нанести латексную краску или другое защитное покрытие, чтобы продлить срок их службы.

Виды пластиковых труб

Поливинилхлорид (ПВХ) может быть материалом для труб водопроводной системы, с которым знакомо большинство людей, но это далеко не единственный выбор.Из доступных материалов каждый имеет индивидуальные свойства, которые делают его лучше для определенных областей применения, чем для других. Типы пластиковых труб включают:

Сшитый полиэтилен (PEX) — Один из самых популярных трубных пластиков, используемых сегодня, PEX обычно устанавливается вместо медных труб или выбирается в качестве альтернативы другим типам пластика. Его часто устанавливают для подачи как горячей, так и холодной воды, особенно питьевой. Это также популярный выбор для таких приборов, как бойлеры.Этот материал известен своей гибкостью, невысокой стоимостью, простотой монтажа и способностью выдерживать давление воды. Труба PEX доступна в красном, синем и белом цвете. Красный цвет обычно используется для горячей воды, а синий — для холодной, но в материалах нет никакой разницы.

Поливинилхлорид (ПВХ) — Другой материал, популярный для современных трубопроводов водопроводной системы, ПВХ — это белая или серая труба, используемая для подачи воды под высоким давлением, чаще всего это основная линия подачи воды в дом. Он не такой гибкий, как PEX, что делает его менее подходящим для небольших внутренних помещений.Его склонность к короблению при высоких температурах означает, что его нельзя использовать для транспортировки воды с температурой выше 140 градусов. Это делает его неприменимым для кухонных сточных вод, где горячая вода от приготовления пищи или вода для мытья посуды могут повредить трубу. Некоторые варианты ПВХ, в частности трубы с номинальной плотностью воды (дренаж, сточные воды и вентиляция), могут содержать химические вещества и не должны использоваться для питьевой воды.

Хлорированный поливинилхлорид (ХПВХ) — ХПВХ — это ПВХ, обработанный хлором в процессе, известном как хлорирование.ХПВХ имеет более легкую форму и более гибкий, чем ПВХ, и он может выдерживать более высокие давления и температуры. Эти свойства делают ХПВХ популярным в промышленности, но эта труба также используется для подачи питьевой воды в жилых домах. С другой стороны, его гибкость означает, что для него требуется больше поддержки, чем для труб из ПВХ. Поскольку при заморозке он треснет, его не следует использовать под землей.

Полиэтилен высокой плотности (HDPE) — Один из самых жестких материалов для трубопроводов водопроводных систем, HDPE хорошо подходит практически для всех видов водопровода.Он прочный, гибкий и хорошо противостоит коррозии. Эти трубы выпускаются большой длины, а любые необходимые соединения выполняются с использованием термического плавления, что практически обеспечивает герметичность. HDPE сохраняет давление воды, поскольку создает минимальное «сопротивление» или трение, которое снижает давление воды.

Акрилонитрилбутадиенстирол (ABS) — Дренажные, сливные и вентиляционные трубы являются обычным применением для этого материала черных труб. Он ударопрочный и термостойкий, что делает его идеальным для использования на открытом воздухе.Поскольку многие строительные нормы и правила запрещают его использование, вместо него часто используются трубы из ПВХ или HDPE.

Серый полибутилен (PB) — это еще один тип материала пластиковых труб, который все еще можно найти в некоторых домах. Поскольку PB имеет тенденцию к расслоению и утечкам, он редко используется в новых установках. Старые трубы PB можно заменить более надежным материалом, например, PEX или CPVC.

Опора для труб обеспечивает безопасность ваших труб

Металлические или пластиковые водопроводные трубы и трубки нуждаются в опоре, которая помогает им выдерживать вес проходящих жидкостей и сводит к минимуму вибрацию. Без надлежащей опоры пластиковые трубы могут провиснуть или сместиться. Узкие трубы и трубки требуют большей опоры, чем трубы большего диаметра, но в целом опоры для горизонтальных труб следует размещать с интервалом 4 фута. Обвязка труб, анкеры и хомуты — наиболее распространенные способы крепления труб.

Домашние инспекторы избавят вас от головной боли в будущем

При всех имеющихся на рынке материалах и конструкциях труб для сантехнических систем требуется действительно знающий сантехник, чтобы выбрать правильную трубу для конкретного применения.Однако слишком часто неопытные сантехники просто не знают о плюсах и минусах каждой трубы. Что еще хуже, некоторые сантехники готовы пойти на компромисс в долгосрочной перспективе ради краткосрочной экономии затрат. Вы можете подумать, что приобрели водопроводную систему по выгодной цене, но со временем эта «более дешевая» труба может обойтись вам дороже.

Домашние инспекторы могут здесь оказать большую помощь. Эти профессионалы обучены обнаруживать сантехнические трубы и фитинги, используемые таким образом, чтобы повысить риск утечки или создать опасные ситуации. Вот некоторые из проблем, о которых они могут вас предупредить:

• Неправильное использование трубы — Использование трубы из ПВХ для горячего водоснабжения — это проблема, которую может заметить домашний инспектор. Используемые таким образом трубы из ПВХ могут выйти из строя.
• Перегруженная пластиковая обвязка для труб — Когда на отдельные опоры труб оказывается слишком большой вес, опоры могут сломаться. Когда одна из них ломается, на другие опоры падает еще больший вес, что приводит к эффекту домино при поломке, в результате чего вся труба может упасть.
• Неправильно выполненные соединения — Доступны различные герметики для герметизации соединений между двумя пластиковыми трубами или между пластиковыми и металлическими трубами. Хотя ленточный герметик для стыков труб является наиболее популярным выбором, еще один хороший вариант — паста для труб. Домашний инспектор может проверить, был ли использован лучший герметик для каждой трубы.

Появление пластиковых труб для водопроводной системы сократило объем ручного труда, необходимого для установки труб, но увеличило объем знаний, необходимых для проектирования водопроводной системы.Если вы ищете сантехника, на которого вы можете положиться, чтобы выбрать лучшие трубы для работы и установить их для обеспечения оптимальной безопасности и долговечности, свяжитесь с нами в Black Diamond Plumbing & Mechanical.

КАКОВЫ РЕЙТИНГ ТЕМПЕРАТУРЫ ХПВХ?

Хлорированный поливинилхлорид (ХПВХ) Corzan® обеспечивает душевное спокойствие благодаря системе трубопроводов, обеспечивающей превосходную стойкость к коррозионным химическим веществам при высоких температурах и давлениях. Corzan CPVC может использоваться для работы под давлением до 200 ° F и предлагает более высокое номинальное давление в большей части своего полезного диапазона температур, чем большинство других термопластических материалов, используемых для промышленных трубопроводов. как показано в таблице ниже.

Другие термопластические материалы, такие как ПВХ, полипропилен или HDPE, имеют максимальную рабочую температуру под давлением 140 ° F или 160 ° F. Некоторые марки HDPE могут иметь номинальное давление до 180 ° F, но их максимальное давление при повышенных температурах ниже по сравнению с Corzan CPVC. Установки, которые устанавливают системы с более высокими значениями максимальной температуры и давления, обладают большей гибкостью, чтобы справляться с колебаниями процесса или изменениями рабочих условий, которые в конечном итоге происходят в большинстве приложений химической обработки.

Как измеряются температурные характеристики термопластов

Когда большинство людей думают о термопластах, они думают о температуре плавления. Может показаться удивительным, что не все пластмассы имеют температуру плавления (Т _м ). Как и в случае с другими веществами, такими как металлы, лед или сахар, температура плавления — это температура, при которой кристаллы распадаются и молекулы или атомы начинают отделяться друг от друга. Некоторые пластмассы, такие как полипропилен, HDPE и PVDF, могут кристаллизоваться, и поэтому они имеют температуру плавления в точке, при которой эти кристаллы разрушаются.Они известны как полукристаллические материалов .

Другие пластмассы, такие как ХПВХ, не кристаллизуются и, следовательно, не имеют температуры плавления. Они известны как аморфные материалы . Поскольку аморфные материалы, такие как ХПВХ, нагреваются, они никогда не плавятся. В конечном итоге они достигают точки, когда они переходят от твердости и жесткости к мягкости и гибкости. Эта температура называется температурой стеклования (Т _г ). Полукристаллические материалы также имеют температуру стеклования.Это потому, что они всего лишь полу- -кристаллические — остальная часть их структуры аморфна.

Полукристаллические материалы имеют очень высокую температуру плавления и очень низкую температуру стеклования. Это означает, что при нормальных температурах использования они удерживаются вместе своими кристаллами, а материалы являются гибкими, поскольку аморфная часть подвижна (выше температуры стеклования). С другой стороны, аморфные материалы, такие как ПВХ и ХПВХ, имеют очень высокую температуру стеклования.Это означает, что при нормальных температурах использования их молекулы неподвижны и зафиксированы на месте, что делает эти пластмассы жесткими и негибкими.

Измерение, которое чаще всего используется для определения максимальной рабочей температуры, называется температурой теплового отклонения (HDT). Это температура, при которой пластик начнет прогибаться, выдерживая небольшую механическую нагрузку. При температуре 230 ° F ХПВХ Corzan имеет температуру теплового отклонения — и, следовательно, максимальную рабочую температуру — намного выше, чем у большинства других широко используемых термопластичных материалов для трубопроводов.

В таблице ниже показаны температурные характеристики различных термопластов, используемых для промышленных трубопроводов. Эти значения являются приблизительными и могут варьироваться в зависимости от класса.

	T м	T г	HDT
Corzan CPVC	*	275 ° F	230 ° F
ПВХ	*	176 ° F	167 ° F
ПЭНД	, 300 ° F	-166 ° F	140 ° F
PP	320 ° F	-4 ° F	140 ° F
ПВДФ	350 ° F	-27 ° F	257 ° F

Как определяется номинальное давление трубы при заданной температуре

Узнайте о том, как рассчитываются номинальные значения давления в трубах из ХПВХ, в статье нашего ресурса «Как рассчитываются номинальные давления в трубах из ХПВХ». ”

ХПВХ и лучистое солнечное тепло

При установке на открытом воздухе системы трубопроводов часто должны выдерживать чрезмерное тепловое излучение. В некоторых средах сочетание излучаемого тепла и температуры окружающей среды может привести к тому, что материал трубопровода превысит максимальную рабочую температуру. На следующей диаграмме показано влияние прямых солнечных лучей на температуру поверхности Corzan CPVC по сравнению с другими материалами трубопроводной системы. Высокая максимальная температура использования означает, что он сохраняет свою способность выдерживать давление даже в самых суровых наружных условиях.

Разложение из-за УФ-излучения не должно вызывать беспокойства при установке вне помещений. Для получения дополнительной информации о погодных характеристиках труб из ХПВХ Corzan см. Нашу ресурсную статью «Погодостойкость труб из ХПВХ Corzan».

Рекомендации по проектированию трубопроводных систем

Все системы трубопроводов должны быть спроектированы и установлены в соответствии с инструкциями производителя с учетом таких факторов, как рабочая температура, давление, требования к потоку, потери на трение и т. Д.Lubrizol работает с сетью производителей-партнеров, которые имеют проверенный опыт предоставления высококачественной и надежной продукции. Эти производители тщательно отбираются для преобразования Corzan CPVC в высокопроизводительные трубопроводные системы, листы воздуховодов и облицовку, которые обеспечивают долгосрочную работу и низкие затраты в течение жизненного цикла.

Для получения дополнительной информации о максимальной рабочей температуре Corzan CPVC, HDT и способности выдерживать УФ-облучение и лучистое солнечное тепло, свяжитесь с одним из наших партнеров-производителей или командой экспертов Corzan по материалам, которые могут ответить на вопросы и предоставить бесплатную техническую консультацию.Продукция и техническая поддержка Lubrizol Advanced Materials основаны на 60-летнем опыте работы с ХПВХ.

Подробная информация для этого блога частично взята из следующих ресурсов:

https://www.corzan.com/en-us/piping-systems

https://www.corzan. com/blog/what-you-need-to-know-about-cpvc-and-uv-weatherability

Консультации — Инженер по подбору | Выбор труб и материалов для трубопроводов

Джефф Болдт, ЧП, LEED AP, FASHRAE, FPE, HBDP; Кейт Стоун, ЧП 17 сентября 2018 г.

Цели обучения

• Разберитесь в плюсах и минусах различных материалов трубопроводов.
• Ознакомьтесь с некоторыми проблемами, связанными с совместимостью материалов.
• Узнайте о проблемах коррозии в гидравлических и бытовых системах трубопроводов.

---

Так же, как свойства различных материалов труб сильно различаются (см. Таблицу 1), важность этих свойств сильно различается в зависимости от проекта. Выбор материала трубопровода зависит от области применения и качества воды. Например, в системах отопления часто используются стальные трубы из-за их низкой стоимости, прочности и устойчивости к теплу, тогда как в системах с чистой водой, вероятно, будут использоваться трубы из чистого полипропилена (PP) или поливинилиденфторида (PVDF).

Основные свойства материала

Сталь прочная, жесткая и имеет низкий коэффициент теплового расширения. Он также тяжелый (для его транспортировки может потребоваться несколько рабочих) и подвержен коррозии. Иногда ее называют углеродистой или черной сталью, чтобы отличить ее от нержавеющей и оцинкованной стали. Вся сталь по определению содержит углерод.

Сталь

часто используется для закрытых гидравлических систем, потому что она недорогая, особенно по сравнению с другими материалами в системах с высоким давлением, а коррозия в этих системах относительно легко контролируется.Он также является хорошим выбором для паровых и пароконденсатных систем, поскольку хорошо выдерживает высокие температуры и давления, а коррозия обычно не является проблемой для паропроводов. Тем не менее, коррозия является проблемой в пароконденсатных трубах, и многие инженеры указывают стальные трубы сортамента 80 просто потому, что на них требуется примерно вдвое больше времени, чтобы проржаветь, чем у труб сортамента 40.

Если амины (обычно циклогексиламин, морфолин или диэтилэтаноламин (DEAE) подаются должным образом для нейтрализации pH конденсатной трубы, конденсатные трубы могут прослужить весь срок службы здания.Некоторые владельцы зданий не хотят, чтобы эти химические вещества содержались в паре, который может использоваться для увлажнения из-за проблем со здоровьем; однако отказ от использования этих аминов может потребовать замены трубопровода из нержавеющей стали (SS) или добавления отдельной системы «чистого пара» для увлажнения и стерилизации медицинских инструментов.

Жесткость важна, потому что она определяет расстояние между подвесами. Стальные трубы изготавливаются длиной 21 фут, и подвески могут быть разнесены на такое большое расстояние для труб большого диаметра.Однако для более гибких материалов могут потребоваться подвесы на расстоянии не менее 4 футов от центра или даже непрерывно. Обратитесь к ANSI / MSS SP-58: Подвески и опоры для труб — материалы, конструкция, изготовление, выбор, применение и установка для получения подробной информации о подвесках и расстоянии между подвесками.

Низкий коэффициент теплового расширения сводит к минимуму необходимость в расширительных петлях и компенсаторах. Однако высокая жесткость стали означает, что, хотя она меньше расширяется, она оказывает очень большие усилия на анкеры.

Труба из оцинкованной стали — это стальная труба, погруженная в ванну с цинком (см. Рисунок 1). Цинкование имеет два метода уменьшения коррозии:

• Он покрывает поверхность, как краска, и в большинстве случаев образует прочный оксидный слой, такой как алюминий и нержавеющая сталь.
• Он представляет собой расходуемый анод (цинк) для защиты от коррозии вместо коррозии стали.

Оцинкованная стальная труба имеет все преимущества стальной трубы, а также улучшенную коррозионную стойкость в большинстве сред, хотя и по несколько более высокой стоимости.Цинкование почти идеально подходит для областей применения, где его периодически смачивают и сушат (например, дорожные знаки и ограждения). Он может выйти из строя в средах с высоким содержанием натрия (например, умягченная вода, которая вначале была очень жесткой), потому что натрий заставляет прилипшую оксидную пленку отделяться и реагировать больше как стальная труба, где оксид отслаивается. Если сваривается оцинкованная труба, сварщик должен быть осторожен и стачивать необработанную сталь. Ремонт цинкования с внутренней стороны трубы затруднен или невозможен.Если в интерьере требуется сплошной оцинкованный слой, подумайте о механических соединениях. (Более подробную информацию можно получить через Американскую ассоциацию гальванизаторов.)

Медная труба часто используется как в гидравлической, так и в бытовой технике, особенно для 2-дюймовых. и трубы меньшего диаметра. Однако некоторые подрядчики предлагают заменить оцинкованные стальные трубы для бытового водоснабжения медными до 6 дюймов. по размеру, особенно на Среднем Западе. Медь — дорогой материал, но имеет то преимущество, что весит меньше стали, и для ее установки может потребоваться меньшее количество сотрудников в зависимости от веса и ограничений профсоюзов.Кроме того, медь обычно более благородна и устойчива к коррозии, чем сталь или оцинкованная сталь.

В индустрии HVAC большая часть меди — это твердая (закаленная) медь типа L (средней толщины), хотя подземная мягкая (отожженная) медь часто имеет тип K (толстую). Дренажный, сливной и вентиляционный трубопровод (DWV) тоньше (тип M).

Нержавеющая сталь широко считается устойчивой ко всем видам коррозии. Это верно во многих случаях, но не во всех. Анаэробная и хлоридная коррозия могут повлиять на SS.Самый распространенный сплав — нержавеющая сталь 304, который добавляет в сталь 18% хрома и 8% никеля. 304L имеет пониженное содержание углерода, чтобы свести к минимуму склонность SS к коррозии сварных швов. SS с обозначением L рекомендуется для всех SS, которые будут свариваться и могут иметь проблемы с коррозией, такие как выхлопные газы и некоторые системы трубопроводов. 316 и 316L добавляют молибден, чтобы снизить восприимчивость к хлоридам.

В последнее десятилетие мы видели, что более тонкая нержавеющая сталь предлагается в качестве альтернативы стальным оцинкованным трубам и медным трубам большего диаметра, в первую очередь для бытовых трубопроводов для питьевой воды.Если это сделать неправильно, есть одна потенциальная проблема (см. «Смешивание материалов может вызвать проблемы»).

SS требует некоторого количества кислорода для образования приставшего оксидного слоя, как у алюминиевых автомобильных колес. Обычно это не проблема в системах водяного отопления / охлаждения или системах водоснабжения, но в большой системе хранения охлажденной воды уровень кислорода может стать достаточно низким, чтобы возникли проблемы с коррозией, вызванной микробами (известной как MIC).

Есть много марок СС. В целом сплавы серии 300 наиболее устойчивы к коррозии и немагнитны.Серия 400 тверже, устойчивее к истиранию, выдерживает более высокие температуры и обладает магнитными свойствами. Сплавы серии 200 используются в мойках и в тех местах, где допустима меньшая коррозионная стойкость.

Чугун (CI) используется в основном в канализационных и ливневых системах. В этих случаях он имеет очень хорошую коррозионную стойкость. Недостаток в том, что самые обычные суставы не зажаты. Большинство соединений из чугуна являются вставными или без ступицы. Вставные соединения очень хорошо работают под землей, где давление почвы помогает остановить движение трубы.Однако над землей существует риск того, что труба может отделиться, если произойдет закупорка и давление станет слишком высоким. Оцинкованная сталь, в первую очередь для ливневых систем, с механическими муфтами или трубопроводами с пластиковыми связями, может быть указана, когда кажется возможным риск затопления из-за давления.

Ковкий чугун (DI) похож на чугун, за исключением того, что он имеет более низкий процент углерода и содержит отжиг и / или добавки, такие как магний, для образования иной (шаровидной) матрицы.Это делает его более прочным и пластичным, чем чугун. По коррозионной стойкости он очень похож на чугун. DI обычно используется для городских водопроводов. Для ливневой или канализационной канализации можно указать одну длину трубы прямого ввода, проходящей под опорами, чтобы в случае оседания конструкции труба изгибалась и не ломалась.

Duriron почти не продается, но его можно увидеть в проектах реконструкции. Это чугун с добавлением кремния для защиты от коррозии. Ранее он использовался для лабораторных систем удаления отходов.Чугунные форточки, которые «сверкают» на крыше — Duriron. Сегодня его обычно заменяют полипропиленом (PP), поливинилиденфторидом (PVDF) или иногда боросиликатным стеклом.

Трубопровод из поливинилхлорида (ПВХ) часто используется в жилых помещениях и становится все более популярным в коммерческих / промышленных приложениях. Его преимущество состоит в том, что он очень устойчив к большей части коррозии, но не к растворителям или некоторым маслам. Некоторые производители используют полиэфирное масло (POE) для очистки змеевиков HVAC и, в некоторых случаях, вызывают растрескивание труб для отвода конденсата из ПВХ.Хлорированный поливинилхлорид (ХПВХ) и акрилонитрилбутадиенстирол (АБС) также в значительной степени несовместимы с маслами POE.

Одна проблема, связанная с ПВХ и ХПВХ, заключается в том, что они содержат хлор. Когда хлор горит, образуется горчичный газ. Хотя смертельные случаи не были вызваны горением трубы в зданиях, выделяющей газообразный хлор, они прочитали по крайней мере одну статью о горящей копировальной машине из ПВХ, которая привела к гибели пожарных. Наибольшее беспокойство по поводу ПВХ вызывает близкое расстояние между подвесами и несоответствие установленному рейтингу распространения пламени / дыма 25/50 согласно NFPA 255: Стандартный метод испытания характеристик горения поверхности строительных материалов и ASTM E84: Стандартный метод испытания характеристик горения поверхности строительных материалов. Строительные материалы, требуемые строительными нормами для материалов, размещаемых в приточных коллекторах.Это также верно для полипропилена и большинства составов ХПВХ.

CPVC — это в основном ПВХ с добавлением сшитой молекулы хлора для повышения термостойкости. Обычно используется в системах горячего водоснабжения. Одним из недостатков систем трубопроводов из ПВХ, ХПВХ и большинства пластиковых и некоторых армированных волокном пластиков (FRP) систем является то, что они имеют фитинги с очень коротким радиусом, поэтому они имеют более высокие коэффициенты падения давления.

Полипропилен известен как олефин в ковровой промышленности, где он используется для изготовления ковров внутри и снаружи помещений.Преимущество полипропилена в том, что он работает с жидкостями при температуре до 210 ° F, и он очень устойчив к коррозии. Некоторые фирмы используют его для очистки кислотных отходов и (без добавок) для систем чистой воды. Он также используется в некоторых трубопроводах для отходов молочной промышленности, где вода при температуре 210 ° F может стекать в канализацию, чтобы очистить затвердевший сыр. В целом полипропилен является наиболее устойчивым к коррозии из всех материалов, кроме ПВДФ и других производных тефлона.

Поливинилиденфторид (PVDF) — это фторполимер, родственный тефлону.Дорого, но с прекрасными свойствами. Он может выдерживать 212 ° F жидкости, соответствует норме распространения пламени / дыма 25/50 для вытяжных коллекторов (и используется для внутренней обшивки городских автобусов, потому что он не горит, как другие пластмассы), и очень инертен ( т. е. его можно использовать для лабораторных или микрочиповых систем с водой высочайшей чистоты).

Трубы PEX (сшитый полиэтилен) стали очень популярными, особенно в системах водоснабжения жилых домов. Это прозрачный гибкий материал для труб, и некоторые его составы соответствуют требованиям 25/50 для пламени / дыма при размещении в коллекторах возвратного воздуха.Он очень гибкий, требует частой или постоянной поддержки.

Боросиликатное стекло когда-то было популярным материалом для лабораторных отходов. Он обладает высокой устойчивостью к коррозии, но стоит дорого и может вызвать проблемы, если в канализацию слить очень горячую воду. В современных лабораториях он обычно не используется.

FRP полезен для применений, где желательны коррозионная стойкость, стойкость к ультрафиолету (УФ) и большая жесткость, чем у пластмасс. Он имеет различные свойства коррозионной стойкости и прочности в зависимости от используемого пластика и волокна, а также от того, как оно ориентировано.Многие продукты позволяют выбирать различные внутренние покрытия, устойчивые к определенным химическим веществам. Трубопровод градирни — хорошее применение в системах отопления, вентиляции и кондиционирования воздуха при условии, что изделие имеет фитинги с низким коэффициентом потерь.

Способы соединения

Сварка — старая и надежная технология. Это в основном включает в себя плавление труб вместе. Сталь и полипропилен используют этот метод. Сварку можно использовать для оцинкованной стали, но отремонтировать цинковое покрытие на внутренней стороне труб практически невозможно, поэтому предпочтительнее механическое соединение.

Нарезание резьбы включает свинчивание труб вместе, обычно с помощью ниппеля с внутренней резьбой между двумя участками трубы с наружной резьбой. Нарезка резьбы обычна для стальных и оцинкованных стальных труб. Это также характерно для некоторых материалов пластиковых труб. Он используется для нержавеющей стали, но требует свежих штампов и анаэробного соединения для труб для создания герметичных соединений. Резьбовые соединения выдерживают нагрузки во всех направлениях.

Фланец стоит дорого, но практически надежен. Фланцевые соединения могут выдерживать любое желаемое давление и могут быть диэлектрическими для минимизации коррозии (см. Рисунок 2).

Механические муфты (см. Рисунок 3) выдерживают силы во всех направлениях, а также могут выдерживать любое желаемое давление. Сегодня мы наблюдаем движение к сборкам, сваренным в заводских условиях, которые соединяются в полевых условиях механическими муфтами, или к системам, которые полностью механически связаны, в основном в размерах более 2 дюймов. Доступны как жесткие, так и гибкие муфты. Некоторые проекты также включают вертикальные стояки, которые выигрывают от линейной гибкости «гибких» муфт, чтобы избежать компенсаторов или смещений, которые увеличивают размеры вала, чтобы предотвратить разрыв труб из-за сил сдвига на негибких стенках вала.Гибкие механические муфты также могут заменять гибкие соединения, в зависимости от геометрии и виброизоляции насоса или оборудования.

Коррозия

Коррозия очень важна для трубопроводных систем. Обычно в системах водяного отопления или охлаждения используются ингибиторы коррозии и, возможно, биоциды. Нитриты и молибдаты являются наиболее распространенными ингибиторами коррозии. Некоторые проектные фирмы устанавливают только молибдаты для систем с охлажденной водой, но допускают использование молибдатов или нитритов для систем отопления и водоснабжения, которые поднимают температуру воды выше 140 ° F зимой.Это связано с тем, что в прохладной воде нитриты могут быть пищей для микроорганизмов; микробиологическое «цветение» может происходить в системах с охлажденной водой.

Отдельные ингибиторы добавляются для защиты «желтых металлов», таких как медь. В гликолевых системах большинство поставщиков используют ингибитор фосфатной коррозии, потому что он также соответствует правилам Управления по санитарному надзору за качеством пищевых продуктов и медикаментов для пищевых продуктов, поэтому им нужно сделать только один продукт для пищевого и непищевого гликоля.

Однако, по крайней мере, один поставщик использует нитраты, поэтому каждый владелец должен вести учет того, что находится в их здании.Данных об эффективности лечения полунитратами и полуфосфатами нет; смешивание гликолей с ингибиторами различного химического состава не рекомендуется. Системы, содержащие гликоль, должны поддерживать концентрацию гликоля от 18% до 25%. Источники различаются по точному пределу, но ни один производитель не продает предварительно приготовленный гликоль с концентрацией ниже 20%; не рекомендуется использовать ничего ниже 25%.

Если этого не сделать, микроорганизмы могут быстро размножаться, потому что гликоль — это пища. Гликоль — это спирт, и, как и при производстве вина, до тех пор, пока его концентрация не станет токсичной, микроорганизмы будут размножаться.Никогда не допускайте подключения подпитки бытовой воды в гликолевой системе, иначе концентрация будет медленно снижаться, пока не возникнет серьезная проблема. Рекомендуется подающий бак, заполненный предварительно смешанным промышленным (не автомобильным) гликолем, реле давления и насос.

Сталь относительно невосприимчива к коррозии, если она находится в среде с высоким pH (например, стальная арматура в бетоне). Шкала pH является логарифмической и обычно находится в диапазоне от 0 до 14. Она показывает, насколько кислым или основным является раствор, где 0 — самый кислый, а 14 — самый основной.PH 7 указывает на нейтральность. Диапазон pH от 8 до 10,5 обычно используется для трубопроводных систем, содержащих сталь. Однако сталь подвержена коррозии при низком pH или при воздействии на нее отдельных химикатов. Многие схемы защиты от коррозии полагаются на высокий pH, но это проблема для систем, которые включают котлы с алюминиевыми теплообменниками, потому что алюминий несовместим с высоким pH. Комбинация стальных труб и алюминиевых теплообменников требует очень узкого диапазона pH в гидравлических системах, обычно от 8 до 8.5.

Поверхностная конденсация — еще одна проблема. На Среднем Западе в некоторых системах принято не изолировать трубы PEX или другие пластиковые трубы, потому что не образуется конденсат. Но с точки зрения энергии PEX теряет тепло быстрее, чем медная труба. Это связано с тем, что больший внешний диаметр PEX обеспечивает большую площадь поверхности для передачи тепла.

Диэлектрическая арматура сегодня вызывает споры. Диэлектрические фланцы часто являются предпочтительным диэлектрическим фитингом, потому что, если диэлектрические фланцы указаны и подрядчик устанавливает не диэлектрические фланцы, единственное исправление — установка пластиковых изолирующих вставок для болтов — замена фланцев не требуется.Однако сегодня NFPA 70: Национальный электротехнический кодекс (NEC) требует соединения металлических трубопроводов бытовой воды, что препятствует диэлектрическому разделению, обеспечиваемому диэлектрическими фланцами, соединениями и, возможно, ниппелями.

Тщательно подумайте о материалах, которые вы указываете для трубопроводных систем. Каждый материал имеет отличное применение на рынке, но у каждого есть приложения, для которых он не подходит. Здесь были представлены плюсы и минусы нескольких широко используемых материалов, но эта статья лишь коснулась поверхности этой области инженерии.

Смешивание материалов может стать проблемой: знайте, какие материалы трубопроводов вы используете, чтобы минимизировать коррозию

За последнее десятилетие труба с более тонкими стенками с механическим соединением (нержавеющая сталь марки 10 304 или SS) стала более распространенной для труб диаметром 2,5 дюйма. и более крупные системы бытового водоснабжения. Он обеспечивает высокую коррозионную стойкость и более низкую стоимость монтажа по сравнению с оцинкованной сталью сортамента 40 или медной трубой типа L.

Стоимость материала из нержавеющей стали марки 10 304 почти такая же, как и у оцинкованной стали марки 40, но она вдвое меньше по весу, поэтому ее установка дешевле.Стоимость медного материала почти вдвое выше, чем у медного сплава 10 304 SS в этих размерах, но у него такие же затраты на установку, поэтому у него также более высокая стоимость установки. Одна проблема, которая вызвала проблемы, заключается в том, что фитинги из нержавеющей стали марки 10 304 примерно на треть дороже, чем фитинги из оцинкованной стали категории 40, поэтому оцинкованные фитинги смешивают с прямыми трубами из нержавеющей стали с добрыми намерениями.
