Котел двухконтурный электрический бойлер: Подключение бойлера ГВС к двухконтурному котлу или колонке

Содержание

Двухконтурный электрический котел для отопления частного дома

В отличие от многоквартирных жилых домов обеспечение частного коттеджа горячим водоснабжением всегда было заботой самого домовладельца. Сейчас для этой цели приобретаются и устанавливаются водонагреватели различных типов, в том числе и электрические. Последние очень популярны, так как относительно недороги, надежны и просты в подключении. Но если вы задумали принять электроэнергию как дополнительный или основной энергоноситель для обогрева своего жилища, то почему бы сразу не приобрести двухконтурный электрический котел? Это поможет вам с ходу решить вопрос с подогревом воды на хозяйственные нужды.

Устройство и принцип действия

На современном рынке отопительного оборудования предлагаются двухконтурные электрические котлы отопления трех видов:

  • с дополнительным проточным теплообменником;
  • со встроенным накопительным бойлером;
  • с возможностью подключения и совместной обвязки с выносным бойлером косвенного нагрева.

Во всех теплогенераторах с возможностью подачи воды для ГВС нагрев осуществляется с помощью трубчатых электронагревателей (ТЭНов). ТЭНы установлены внутри закрытой емкости, заполняемой теплоносителем. Нагревательные элементы должны быть постоянно погружены в воду, поэтому в верхней части емкости устанавливается автоматический воздуховыпускатель. Если воздух не будет сбрасываться, то часть трубки ТЭНа перестанет омываться теплоносителем, в результате чего его вольфрамовая спираль перегреется и перегорит за короткий промежуток времени.

Для справки: обычная водопроводная вода содержит некоторое количество воздуха, при нагревании в емкости он начинает скапливаться в ее верхней части, образуя воздушную прослойку. В промышленных котельных система отопления заполняется водой, прошедшей процедуру удаления пузырьков воздуха. Выполнять ее на бытовом уровне затруднительно по причине высокой стоимости оборудования.

Электрокотлы с проточным теплообменником

Теплообменник двухконтурного котла

В данных агрегатах подогрев воды для ГВС осуществляется от уже нагретого теплоносителя посредством дополнительного теплообменника. Здесь принцип работы следующий: в обычном режиме ТЭНы нагревают теплоноситель до необходимой температуры, он движется по основному контуру с помощью встроенного циркуляционного насоса.

Как только в доме открывается вентиль горячей воды, датчик протока фиксирует этот факт и передает импульс на блок управления. Затем поток теплоносителя переключается с главного контура на вторичный, отдавая команду электроприводу двухходового клапана, распределяющему потоки. При этом отопление дома перестает подпитываться, поскольку теплогенератор работает на ГВС.

Циркуляционные насосы для отопления

Во вторичный контур встроен теплообменник, в котором движутся два потока навстречу друг другу, обмениваясь теплом. То есть, теплоноситель интенсивно отдает теплоту для нагрева проточной воды. Как только кран закрывается, происходит обратный процесс: контроллер по сигналу датчика отдает команду электроприводу двухходового клапана и тот переключает потоки обратно, двухконтурный электрокотел снова функционирует в обычном режиме.

Теплогенератор подобного типа целесообразно использовать, когда в доме имеется 2 или 3 небольших потребителя горячей воды, например, санузел и кухня. Тогда производительности проточного теплообменника будет достаточно. Помимо этого электрические двухконтурные котлы с проточным нагревателем обладают и другими недостатками:

  1. Наличие перепадов температуры горячей воды при одновременном использовании двух потребителей.
  2. Отключение системы отопления во время работы контура ГВС начинает сказываться на микроклимате, когда происходит обогрев больших помещений, особенно в неутепленных зданиях.
  3. Нагреватель требует обслуживания (промывки), поскольку на внутренних поверхностях со временем появляется накипь, препятствующая хорошему теплообмену.

Котлы с накопительным бойлером

Схема подключения проточного и накопительного бойлера

Недостатки, связанные с проточным нагревателем, отсутствуют у двухконтурных электрических котлов со встроенной накопительной емкостью для горячей воды. В этом случае ее расход и количество потребителей зависят от вместительности этой емкости и тепловой мощности агрегата. Производители предлагают настенные и напольные версии теплогенераторов для отопления дома и ГВС, в первых установлены бойлеры небольшой вместительности (до 100 л), в напольных же агрегатах емкость бака может достигать 300 л. Это позволяет обеспечить необходимый расход горячей воды для всех хозяйственных нужд при большом количестве проживающих в доме людей.

Принцип, по которому происходит работа электрокотла с бойлером, напоминает электроустановку с теплообменником. Разница заключается в том, что переключение потоков осуществляется, когда теплоноситель в системе набрал необходимую температуру.

Двухконтурные котлы Navien

В одноконтурных агрегатах при достижении требуемой температуры теплоносителя блок управления отключает ТЭНы и включает их после того, как вода остынет до минимального нижнего порога.

В двухконтурном аппарате ТЭНы продолжают работать, только нагревают они теперь воду в накопительном баке. Получается, что система ГВС всегда готова к работе с большим расходом горячей воды. Тем не менее здесь кроются свои недостатки:

  1. Расход электроэнергии выше, так как ТЭНы постоянно подогревают воду в баке.
  2. Габаритные размеры теплогенератора больше из-за наличия бака.
  3. Электроника настроена на поддержание температуры в помещениях, а уже во вторую очередь нагревают воду в емкости. По этой причине в особо холодные дни температура воды в бойлере может понижаться, поэтому важно изначально правильно выбрать агрегат по мощности.

Присоединение бойлера косвенного нагрева

Схема подключения бойлера косвенного к электрическому котлу

Многие двухконтурные электрокотлы укомплектованы контроллерами, управляющими не только элементами самого агрегата, но и наружными устройствами. К таковым относится и выносной бойлер косвенного нагрева, вода в котором разогревается от теплоносителя, циркулирующего в системе отопления. Данный процесс может контролировать электронный блок теплогенератора, управляя электроприводом трехходового клапана, задействованного в схеме таким образом:

Здесь электрокотел работает по такому же алгоритму, как и со встроенным накопительным баком. Пока теплоноситель в системе не достигнет максимальной температуры, трехходовой клапан по команде контроллера направляет поток к радиаторам, а в остальное время переключается на змеевик бойлера. Соответственно, мощности электроустановки должно хватать на обеспечение теплом обеих систем.

Чтобы экономить электроэнергию для ГВС, некоторые контроллеры имеют функцию программирования на неделю вперед. Готовность горячей воды можно «заказать» на определенное время дня, тогда котел не будет подогревать ее круглосуточно.

Недостатками такой системы ГВС считается относительно высокая стоимость и необходимость выделять под отопительное оборудование специальное помещение.

Заключение

Двухконтурные электроотопительные установки могут успешно заменить собой отдельный электрический водонагреватель, особенно в тех случаях, когда расход горячей воды невелик.

Если же расход требуется большой, то и здесь имеются варианты, освещенные выше. Поэтому покупка отдельного электрического бойлера не всегда оправдана.

Схема подключения водонагревателя к двухконтурному котлу

Привет вам, мой читатель или читательница! Этот пост я посвящаю интересному вопросу, который мне периодически задают разные люди.

Звучит этот вопрос следующим образом: «Я слышал, что можно подключить к двухконтурному котлу накопительный водонагреватель и не покупать бойлер косвенного нагрева.

Правда ли это?» Скажу сразу, такая схема существует. Давайте разберемся вместе зачем это все нужно.

Зачем подключать водонагреватель к двухконтурному котлу?

Летом двухконтурный котел не работает на поддержании нужной температуры в помещениях.

Его переключают в специальный «летний» режим, в котором работает только горячее водоснабжение.

При появлении протока через теплообменник включается горелка.

Часто при этом раздается характерный хлопок из-за возгорания газа в камере сгорания.

Слушать целый день эти хлопки удовольствие ниже среднего, да и для котла это лишнее напряжение.

Для решения этой проблемы и была придумана схема подключения накопительного водонагревателя к контуру горячего водоснабжения котла.

Накопительный водонагреватель выступает в роли аккумулятора, в котором накапливается горячая вода.

Схема подключения водонагревателя к газовому котлу

Теперь давайте перейдем к рассмотрению схемы подключения водонагревателя к контуру ГВС котла.

Итак, смотрим ниже на рисунок:

Подключение водонагревателя к газовому котлу

Из рисунка видно, что накопительный водонагреватель замыкается отдельно на котел и на потребителей.

Разделение делается при помощи двух трехходовых клапанов с сервоприводами.

Переключение сервоприводов и включение циркуляционного насоса осуществляет некий прибор под названием «схема управления питанием».

Подключается этот прибор к термостату водонагревателя. Стандартных решений тут нет и придется этот прибор изобретать с нуля.

Для сравнения приведу вам еще одну схему из технического документа:

Подключение двухконтурного котла к водонагревателю

В этой схеме нет трехходовых клапанов и нет схемы управления питанием.

Питание циркуляционного насоса заводится непосредственно через термостат водонагревателя.

Делается это согласно следующей схеме:

Электрическая схема подключения водонагревателя

Верхняя схема имеет одну важную особенность — водонагреватель там имеет три патрубка подсоединения.

Это нестандартный вариант для электрических водонагревателей, но у бойлеров косвенного нагрева имеются вход и выход рециркуляции, через которые вполне возможно организовать подобную схему подключения.

Ну а для обычных электрических водогреек опять придется что-то изобретать. Иногда, такой «колхоз» отнимает много времени, сил и денег.

Теперь давайте разберемся в том, как циркулирует вода в верхней схеме. Для этого я приведу еще два рисунка:

Подключение водонагревателя схемаПодключение электрического водонагревателя

На верхних рисунках стрелками указано направление циркуляции воды в каждом режиме работы.

В данной схеме нагрев и водоразбор могут происходить одновременно.

Резюме статьи

По итогам могу сказать, что такая схема вполне имеет право на жизнь, но подходит больше для любителей нестандартных решений и технического творчества.

Приведенные выше схемы не являются единственно возможными и на просторах сети наверняка можно найти и другие, возможно, более изящные решения этой проблемы.

Однако, на мой взгляд, эту схему стоит применять только в том случае, если у вас критически не хватает денег на бойлер косвенного нагрева.

На этом пока все, жду ваших комментариев и репостов в социальных сетях! До новых встреч!

Что такое двухконтурный котел со встроенным бойлером или встроенный бойлер ГВС? Двухконтурный котел настенный, двухконтурный котел напольный.

Может ли одно устройство и обогревать дом, и обеспечивать наличие горячей воды в кране? Да, если это устройство — двухконтурный котел со встроенным бойлером (иначе «встроенный бойлер ГВС»).

На фото:

Схема устройства «двухконтурного» котла: одна часть отвечает за нагрев воды в системе отопления, другая — за горячую воду из-под крана.

Понятие «двухконтурный котел» подразумевает, что агрегат работает на нужды сразу двух систем: горячего водоснабжения (ГВС) и отопления. При этом многие модели устроены по принципу приоритета горячей воды. То есть когда воду начинают расходовать (открывают водопроводный кран), мощность котла перераспределяется в пользу контура ГВС. Теплоноситель в системе отопления при этом не нагревается.

Однако ничего страшного в подобной схеме работы нет: даже при активном использовании воды в течение некоторого времени, температура в доме понизится не более чем на 1–3 градуса.

Двухконтурные котлы бывают настенными и напольными.

Настенный двухконтурный котел отличается сравнительно невысокой мощностью и производительностью. Его достоинства – компактность и малый вес. Настенные двухконтурные котлы хорошо подходят для небольших домов с 2–3 точками водоразбора.

Система приготовления горячей воды в этих устройствах аналогична проточным водонагревателям: в них также используется пластинчатый теплообменник, нагревающийся за счет работы газовой или дизельной горелки. Существуют накопительные модели двухконтурных котлов: внутри котла установлена небольшая емкость на несколько десятков литров. Однако объем резервуара у встроенного бойлера невелик. Такой агрегат, в отличие от проточного, неспособен полностью обеспечить потребности большой семьи в горячей воде. Двухконтурный котел накопительного типа может быть установлен только в дачном домике.

На фото:

Настенный двухконтурный котел разместится в небольшом помещении и не испортит интерьер своим внешним видом.

Напольный двухконтурный котел имеет куда более вместительный накопительный бак для системы ГВС. Однако и его емкость редко превышает 100–150 л (иначе корпус устройства был бы неоправданно большим).

Горячая вода приготавливается таким же образом, как и в водонагревателях косвенного нагрева. Напольный двухконтурный котел позволяет обеспечить нужды семьи из 4–6 человек, притом что в доме оборудовано 2–3 санузла. При большем количестве точек водоразбора запасы воды из встроенного бойлера будут недостаточными. В этом случае придется использовать дополнительные водонагреватели или же вовсе отказаться от двухконтурного котла, отдав предпочтение независимой схеме ГВС на основе отдельно стоящего водонагревателя.

На фото:

Напольный двухконтурный котел придется вынести в отдельную хоз комнату, но при этом он обеспечит водой и теплом целый дом.

Что лучше: иметь независимую систему горячего водоснабжения и отопления или купить двухконтурный котел?

Достоинства двухконтурного котла:

  • Экономия места.
  • Ниже затраты на монтаж оборудования и ТО. Техобслуживание только одного устройства (пусть и комбинированного) значительно дешевле.
  • Два на одном Системы ГВС и отопления будут работать на одном топливопроводе, дымоходе. Им нужен лишь один комплекс автоматики управления и безопасности.
  • Все включено. В большинстве случаев подобные агрегаты поставляются в комплекте со всеми необходимыми дополнительными устройствами (обвязкой) – циркуляционными насосами, расширительными баками и т.д.
  • Летом не «топит». Двухконтурный котел очень просто перевести из режима «отопление и ГВС» в режим «только ГВС».

Недостатки двухконтурного котла:

  • Низкая производительность горячей воды у двухконтурного котла любого типа.
  • Вынуждает экономить воду. Горячую воду из-за жесткого ограничения ее объема приходится расходовать очень экономно.
  • Горячая вода / обогрев = не пропорциональны. Если увеличить емкость бака, понадобится более мощный (более дорогой) котел. А это совершенно неоправданные затраты. Ведь для обогрева дома иногда достаточно и четверти номинальной мощности прибора.

В статье использованы изображения sankon.com.ua, sogreemdom.com, nortech.ru


Что выбрать двухконтурный, одноконтурный котел и колонку/бойлер

12.11.2020

Сегодня многие сталкиваются с проблемой выбора газового отопительного оборудования, и один из частых вопросов: что же купить, котел для отопления и ГВС, котел плюс колонку или котел с бойлером?

Выбираем: двухконтурный котел или одноконтурный котел и водонагреватель?

Цифры в платежных квитанциях не радуют с каждым годом. Подсчитывая расходы, практически каждый второй человек задается вопросом – как экономнее и эффективнее решить 2 глобальные задачи для каждой семьи – ГВС и отопление в холодный период года.
Что выбрать котел обеспечивающий одновременно ГВС и отопление или агрегат с одним контуром в сочетании со сторонним водонагреватель?


Двухконтурная система отопления и ГВС

Двухконтурный котел – это оборудование, которое предназначено для нагрева горячей воды для потребительского пользования и отопления помещения.
На сегодняшний день современные газовые котлы стали довольно технологическим оборудованием, их КПД может превысить 110. Из – за постоянного роста цен на газ – современные производители проводят массу обновлений для большей экономии, дабы сохранить своего потребителя. Модулируемая мощность газовой горелки, все возможные датчики комнатной и наружной температуры воздуха и много другое.

Существуют 2 основных типа двухконтурных котлов:

• со встроенным теплообменников для горячей воды и отопления
• со встроенный баком для ГВС.

За счет своей компактности и функциональности – решает сразу 2 задачи, котлы газовые двухконтурные очень популярны в новостройках Украины. Они идеально подходят для 2-3 комнатных квартир с 2-3 водоразборными точками. Важно отметить, что газовому двухконтурному котлу необходимо время на приготовления первых порций горячей воды для бытовых нужд.

Настенный газовый котел со встроенным бойлером – альтернатива двухконтурным газовым котлам. С одной стороны, есть постоянный запас горячий воды. Уменьшается время на ожидание и расхода воды. С другой стороны, производитель все же нацелен сохранить компактность агрегата, поэтому обеспечить большим объемом бойлера – нет физической возможности. Как правило, это от 40 – 80 литров.

WaterStore рекомендует двухконтурные газовые котлы проверенных производителей:


Одноконтурный котел в сочетании со сторонним водонагревателем

Электрический котел

Конечно, если у вас нет доступа к газу, то единственным выбором для отопления и водоснабжения остается электрокотел и электрический проточный нагреватель или накопительный бойлер.,
Важнейшим требованием для использования электроприборов (котел, водонагреватель) – усиленная электросеть. Если при включении электрического чайника – свет тускнеет, такая проводка не потянет.

Электрические котлы отличаются более простой конструкцией, меньшими габаритами. Производительность и эффективность на уровне с двухконтурными котлами. Современные проточные водонагреватели занимают мало места, отличаются достаточно надежной механикой. Часто в коттеджных домах, электрические котлы используется как дополнение к газовой отопительной системе. На случай холодных зим, с рекордно низкими температурами.

Проточный или накопительный электрический водонагреватель?

Проточный водонагреватель «электрическая колонка» начинает готовить воду моментально, как только вы включите кран на водоразборной точке. Правда сразу на несколько точке, проточной колонки может не хватить.
Бойлер электрический конструктивно подразумевает накопительный бак. В нем «хранится» определенный объем воды. Как только он израсходуется, датчик температуры дает команду включить бойлер в режим обогрева. Важно понимать, за счет того, что в баке постоянно находится вода – отложение солей и много иных примесей неизбежно. Поэтому, своевременная очистка бойлера не только продлит срок службы самого бака, но и предоставит возможность пользоваться чистой водой, без неприятного запаха.

Для оперативной подачи горячей воды, электро колонка потребляет достаточно большое количество электроэнергии от и нередко требует 3‑х фазной напряжения в сети.
В то время как мощность электрического бойлера колеблется между 1 и 3 кВт.

Газовый котел

Газовый котел в сочетании с электрическим бойлером либо бойлером косвенного нагрева будет хорошим решением в случае дома для большей семьи. Большой разбор на протяжении короткого времени (утро, вечер) будет компенсироваться высокой производительностью крупного бойлера (120-250л).

Бойлеры могут быть электрическими и косвенного нагрева. Электрический накопительный бойлер — типичный бойлер, к которым мы все привыкли, оснащен электрическим нагревателем, теном. Бойлер косвенного нагрева использует тепло, выработанное газовым либо электрическим котлом.

Если площадь позволяет, лучше использовать бойлер косвенного нагрева, так как он обеспечит подачу горячей воды одновременно в нескольких точек водоразбора с разной температурой на каждой из точек. Что невозможно добиться с проточным водонагревателем или двухконтурным котлом.

Электро бойлер более дешевый, однако более дорогой в эксплуатации, потребляет значительное количество электроэнергии для нагрева. Бойлер косвенного нагрева будет более дорогим в покупке и обвязке, однако сэкономит средства на протяжении эксплуатации.

WaterStore рекомендует одноконтурные газовые котлы проверенных производителей:


Подведем итоги:

Преимущества системы с двухконтурным котлом:

• Занимает мало места, компактные габариты – идеально для небольших квартир
• Большая надежность более совершенной системы
• Минимальная необходимость для обслуживания
• Доступные цены на монтажные работы

Преимущества сочетания одноконтурного котла с проточными и накопительными нагревателями:

• Возможность выбор водонагревателя исходя из возможностей – колонка, накопительный электрический бойлер или косвенного нагрева.
• Большая стабильность системы – каждый из приборов работает самостоятельно друг от друга
• Газовый котел + бойлер косвенного нагрева идеально подходят для частных домов с доступным местом для размещения котельни.

Недостатки двухконтурного котла:

• Во время нагрева воды ГВС на полную мощность перестает греть воду в отопительном контуре. Этот минус решается установкой аккумулирующего бака
• Ограничение по времени нагрева ГВС – помимо ожидания заданной температуры, стоит помнить и о расходе самой воды.
• Модели со строенным бойлером – не радуют своим объемом бака.

Недостатки сочетания одноконтурного котла с проточными и накопительными нагревателями:

• Более сложная обвязка
• Требует определенных условий по монтажу и хранению
• Высокая стоимость монтажных работ

Нужен ли Вам бойлер?! Статьи

В автономной системе водоснабжения есть 2 основных варианта приготовления горячей воды: проточный нагрев воды с помощью двухконтурного котла и газовой колонки, или использование накопительного нагревателя – бойлера.

Давайте разберемся зачем нужен бойлер в системе горячего водоснабжения и когда мы рекомендуем его ставить.

Бойлер – это и есть накопительный водонагреватель и наоборот. Различают 2  вида бойлеров – прямого и косвенного  нагрева. Прямой нагрев – греем воду электрическим тэном или газовой горелкой, которые установлены непосредственно в бойлер. Бойлер косвенного нагрева – нагрев горячей воды от контура отопления через змеевик (теплообменник), который находится внутри бойлера. Существуют также комбинированные модели бойлеров – косвенного  нагрева с встроенным тэном или с местом для возможной его установки.

Объем бойлера зависит от потребности в горячей воде и определяется индивидуально на каждый дом.


1. Газовый котел. 2. Бойлер косвенного нагрева 3. Группа безопасности бойлера 4. Расширительный бак ГВС 5. Коаксиальный дымоход котла.

ДВУХКОНТУРНЫЙ КОТЕЛ ДЛЯ ГОРЯЧЕЙ ВОДЫ. ПЛЮСЫ:

1. ДВА В ОДНОМ. МИНИМУМ ЗАТРАТ.  И отопление, и приготовление горячей воды. Котел в отопительный период в основном режиме работает на радиаторы и теплый пол, но как только вы открыли горячую воду на смесителе, котел переключается на нагрев контура ГВС. Закрыли кран – котел переключился на отопление.

2. ЭКОНОМИЯ МЕСТА.

3. ЭКОНОМИЯ ГАЗА. Котел нагревает ГВС только когда есть расход горячей воды.

ДВУХКОНТУРНЫЙ КОТЕЛ ДЛЯ ГОРЯЧЕЙ ВОДЫ. МИНУСЫ:

1. МАЛЫЙ ОБЪЕМ КИПЯТКА. Большинство двухконтурных котлов с проточным нагревом ГВС стабильно дают кипяток ТОЛЬКО НА 1 ТОЧКУ. Если одновременно идет разбор на 2х точках и более – котел не справляется. Температура кипятка не стабильна по этой же причине.

2. ВРЕМЯ ОЖИДАНИЯ. Если санузел удален от котла – требуется подождать определенное время после открытия крана пока пойдет горячая вода.

3. ПОВЫШЕННЫЕ ТРЕБОВАНИЯ К КАЧЕСТВУ ИСХОДНОЙ ХОЛОДНОЙ ВОДЫ. Существенный риск зарастания теплообменника ГВС котла солями жесткости.

БОЙЛЕР КОСВЕННОГО НАГРЕВА. ПЛЮСЫ:

1. ЗАПАС КИПЯТКА ОДНОРОДНОЙ ТЕМПЕРАТУРЫ. Используя бойлер, вы получаете комфортный режим ГВС. Горячей воды достаточно на несколько точек одновременно и она одной температуры.

2. ВРЕМЯ ОЖИДАНИЯ. Если смонтирован контур рециркуляции –  вы получаете кипяток практически мгновенно после открытия крана горячей воды.

3. ВОЗМОЖНОСТЬ установки ПОЛОТЕНЦЕСУШИТЕЛЕЙ на контур рециркуляции.

БОЙЛЕР КОСВЕННОГО НАГРЕВА. МИНУСЫ:

1. ДОПОЛНИТЕЛЬНЫЕ ЗАТРАТЫ: стоимость бойлера + дополнительный насос на рециркуляцию + трубы и фитинги + расширительный бак и группа безопасности бойлера + стоимость монтажных работ. Все вместе это минимум 50 т.р. плюсом к вашей смете.

2. ДОПОЛНИТЕЛЬНОЕ МЕСТО. Под бойлер и все остальное.

3. Дополнительный расход газа на поддержание заданной температуры горячей воды в бойлере.

Наши рекомендации: если в доме проживает более 2х человек, есть место и возможность для установки – скорее всего Вам нужен бойлер.

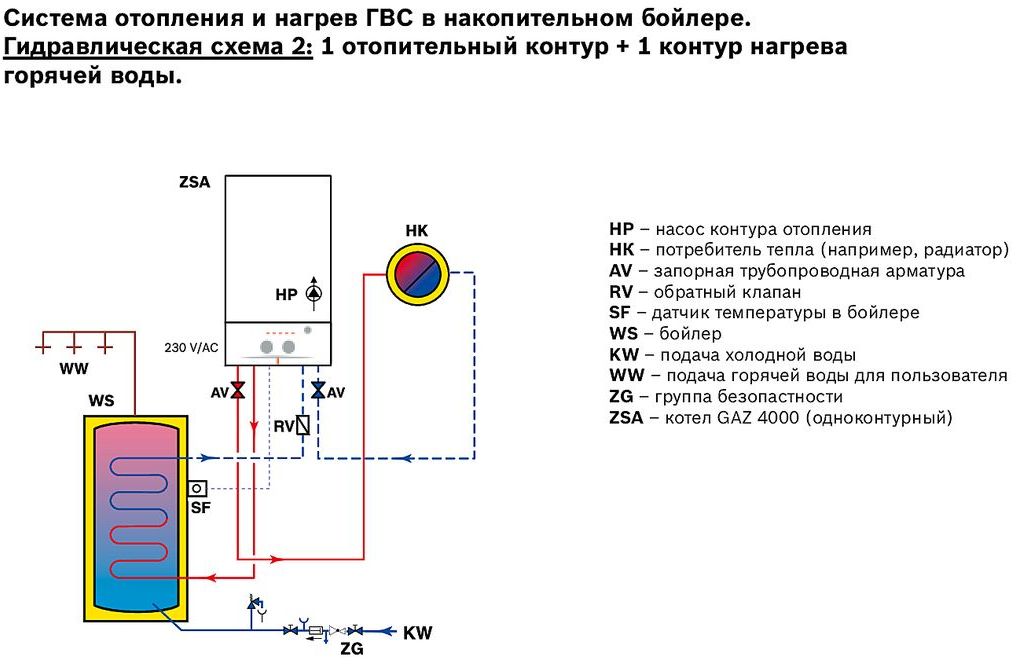

На картинке выше показана очень распространенная схема подключения бойлера косвенного нагрева от настенного газового котла.

Принимая решение о приобретении и установке бойлера вы должны понимать все плюсы и минусы, с которыми вы столкнетесь.

Подключение электрического бойлера к газовому котлу: технология проведения работ


Задумались усовершенствовать систему автономного ГВС, чтобы гарантировано обеспечить стабильную температуру горячей воды? Согласитесь, мало приятного в том, чтобы спускать литры воды в ожидании горячей, или обжигаться, когда кто-то из домочадцев открыл кран, пока вы в душе.

Мы поможем вам разрешить проблему перепадов температуры, которая донимает практически всех пользователей двухконтурных котлов и газовых колонок. Расскажем, как выполнить подключение бойлера к газовому котлу. Такое решение позволит обеспечить подачу горячей воды постоянной температуры, а система рециркуляции избавит от необходимости спускать первую порцию в канализацию.

Далее мы расскажем, как это правильно реализовать и какие существуют схемы подключения, выделим их основные преимущества и недостатки.

Содержание статьи:

Зачем подключать бойлер к котлу?

Проточные газовые водонагреватели – котлы и колонки – очень экономичны и эффективны. Они моментально подогревают именно тот объём воды, который необходим, и именно тогда, когда это нужно, не расходуя энергию на поддержание тепла. Такая эффективность и экономичность сделали подобное оборудование очень популярным.

Однако и у них есть недостатки, существенно снижающие комфорт при использовании. Учитывая, что коммунальные счета вы оплачиваете один раз в месяц, а горячей водой пользуетесь каждый день, эти изъяны заметно портят общее впечатление.

При одновременном открытии нескольких кранов температура воды, подогреваемой колонкой, резко меняется – можно незапланировано принять контрастный душ или обжечься

Если вы живёте один, можете этого и не заметить, а вот в большой семье эта особенность доставит массу неприятных моментов.

Для любого пользователя неприятной особенностью станет невозможность настроить тонкую струйку тёплой воды – подогрев просто не будет включаться при слишком малом напоре. В результате придется открыть кран посильнее, расходуя лишнюю воду и наполняя канализацию.

Кроме того, с отоплением небольшого дома вполне справится недорогой двухконтурный котёл малой мощности – но горячую воду он не сможет обеспечить при сильном напоре. Вам придётся либо мириться с прохладой большой струи и слабым напором горячей воды, либо приобретать более дорогую модель, которая хорошо справится с водоснабжением, а на отопление будет работать на малую долю своих возможностей.

У котлов высокой производительности – наоборот, возникают проблемы на малом напоре: их теплообменник тонкую струйку воды успевает довести до кипения, и во избежание этого котёл начинает тактовать. Это значит, что он чередует очень короткие промежутки работы и простоя, постоянно то включаясь, то выключаясь. В результате температура воды из крана существенно колеблется, а котёл быстро вырабатывает свой ресурс и расходует больше газа на постоянный розжиг.

Самый дешевый двухконтурный котёл способен качественно отапливать площадь около 80 м. кв., но если жильцов больше 1 – 2 человек, напора горячей воды может быть мало

Все эти, а также некоторые недостатки системы горячего водоснабжения через проточный газовый водонагреватель можно нивелировать, включив в такую систему, в качестве накопительного резервуара, бойлер. В нём всегда будет запас воды, равномерно прогретой до желаемой температуры, при этом электроэнергия для её нагрева использоваться практически не будет.

Преимущества объединения систем

Включение электрического бойлера в газифицированную систему ГВС даёт целый ряд преимуществ и новых возможностей:

  1. Подача воды постоянной температуры, независимо от количества одновременно открытых кранов.
  2. Стабильность температуры, независимо от напора – хоть по капле, хоть мощной струёй, вода будет достаточно горячей, но не кипятком.
  3. Оптимизация системы, снижение расхода газа, воды, канализационных стоков.
  4. Возможность установки двухконтурного котла меньшей мощности и стоимости – такого, которого хватит для отопления жилья.
  5. Экономия ресурса котла при условии грамотного построения системы.
  6. Возможность обеспечить и отопление, и ГВС через одноконтурный газовый котёл с минимальным расходом электроэнергии.
  7. Летом можно отключить газовый котёл, а воду греть электрическим ТЭНом бойлера, сохранив ресурс дорогого оборудования.
  8. Наличие двух водонагревателей нивелирует неудобства на время ремонта или ежегодного обслуживания одного из них.

Такое количество позитивных моментов убедит практически каждого пользователя, ведь подключение бойлера к проточному газовому водонагревателю решает практически все его проблемы, сохраняя преимущества.

Проточные газовые водонагреватели не только экономнее, но и значительно компактнее бойлеров, ведь нет необходимости хранить нагретую воду

Однако включение бойлера в контур ГВС создаёт и некоторые трудности – о них поговорим далее.

Сложности и недостатки решения

Во-первых, увеличивается количество соединений, кранов и дополнительного оборудования, что не добавит надёжности системе. Каждая закрученная резьба или кран – это потенциальное место течи, нуждающееся в регулярном осмотре и контроле. Кроме того, установка дополнительного крана, клапана, насоса и метра трубы увеличивает общую сумму сметы.

Во-вторых, сам бойлер нуждается в ежегодном обслуживании, а в некоторых вариантах системы он изнашивается гораздо активнее, чем при обычной работе. При этом никто не отменял ежегодный сервис отопительного котла.

В-третьих, теряется такое преимущество газовых систем, как компактность: в связке с бойлером даже небольшой двухконтурный котел, подключенный грамотно, потребует немало места.

Кроме того, потребуются услуги ещё одного специалиста, который правильно выполнит обвязку оборудования и разводку отопления и водопровода.

Варианты взаимодействия котла и бойлера

Подключение электрического бойлера к отопительному газовому котлу – решение весьма нестандартное, вызванное, в основном, желанием удешевить установку системы.

Основной вариант улучшения качества горячего водоснабжения от котла – подключение бойлера косвенного нагрева, со змеевиком отопительной трубы внутри или послойным нагревом

Такая система вообще не использует электричество для нагрева воды, но дорога в установке и не даёт возможности сохранить ГВС, отключив котёл. Поэтому умелые мастера научились использовать обычные электрические бойлеры, которые по сути являются огромным термосом со встроенным кипятильником и терморегулятором.

Схема #1 — через трехходовой клапан

Этот вариант соединения газового котла и бойлера через , пожалуй, самый простой, очевидный и распространённый. Он позволяет организовать горячее водоснабжение даже от одноконтурного газового котла, сэкономив на электричестве.

Суть метода в том, что установленный клапан-тройник с терморегулятором перенаправляет поток горячей воды то в контур ГВС, то в отопительный. Управляет им автоматика бойлера: как только в баке вода достигает заданной температуры, клапан отключает подачу горячей воды в него. При этом практически постоянно котёл работает на отопление, а за тот короткий период, что заменяется вода в бойлере, батареи остыть не успевают.

Однако, если у вас большая семья или установлена огромная ванна-джакузи, для эффективной работы системы потребуется котёл высокой мощности. В противном случае после использования большого объёма воды в доме станет заметно прохладнее, а в батареи горячая вода начнет поступать только после того, как заполнит бойлер. Таким образом, приоритетным в такой схеме является водоснабжение.

Подключая терморегулятор бойлера в качестве сервопривода трёхходового клапана, установите на нём температуру хотя бы на 10 градусов ниже, чем выдаёт котёл

Также через трёхходовой клапан можно организовать , тогда при заданных условиях он будет направлять поток горячей воды назад в котёл вместо радиаторов и других элементов системы отопления. Это добавит системе безопасности и удобства обслуживания.

Схема #2 — через два независимых насоса

Далее разберем, как самостоятельно подключить бойлер к двухконтурному газовому котлу, используя схему с двумя циркуляционными насосами. Такая система наиболее сложна в монтаже, но и довольно удобна в использовании. Благодаря постоянной циркуляции воды в обоих контурах, из крана будет течь сразу горячая вода, её не нужно будет спускать, а отопление также работает постоянно, независимо от использования горячей воды.

Один насос необходим для движения воды по отопительному контуру. При этом система замкнутая, в жидкость можно добавлять специальные присадки для продления срока службы оборудования – в водопровод она попадать не будет.  Практически все двухконтурные котлы оснащены , и этот насос в них встроен. Если же в вашем котле его нет, либо вы используете отдельно одноконтурный котёл и газовую колонку, установка такого насоса необходима для качественного отопления.

Второй насос обеспечивает рециркуляцию в системе горячего водоснабжения. Устанавливается он после всех точек водозабора, а после него вода, слегка остывшая после прохождения трубопровода, возвращается в бойлер, чтобы повторять свой путь, пока кто-то не откроет кран.

В бойлерах косвенного нагрева для подключения рециркуляции предусмотрен отдельный ввод, в электрических же баках такой вход – большая редкость

Подачу рециркуляции подключают через трехходовой клапан на вводе в бойлер, куда обычно подключается подача холодной воды, а в случае связки с котлом – уже нагретая вода.

Схема #3 — через гидравлическую стрелку

Гидравлический распределитель необходим для выравнивания скорости и давления воды в разных контурах, чтобы котёл и насосы могли работать бесперебойно. По сути, это резервуар с двумя или более входами и выходами, через которые потоки могут как проходить параллельно, независимо, если их давление одинаково, так и смешиваться до установления баланса.

Вместо готовой, заводской гидрострелки, иногда на выходе котла монтируют участок трубы в 2 – 3 раза большего диаметра, в который врезаются отводки нормального диаметра к разным приборам. При этом, если система перегружена, и того напора горячей воды, который выдаёт котёл, недостаточно, в линию подачи подмешивается вода из обратки, уже несколько остывшая.

Если же напротив, производительность котла чрезмерно высока, часть горячей жидкости сразу возвращается в котёл, не попадая в контуры отопления и водоснабжения.

Благодаря электрический бойлер можно подключить как к одноконтурному, так и к двухконтурному котлу. Разделение контуров можно осуществить через эту систему, а также она поможет восполнить использованный объём воды. Лучше всего выделить отдельный контур под каждый вид оборудования: бойлер и водоснабжение, батареи, тёплые полы и т.п.

Основной недостаток многоконтурной гидравлической системы – она занимает много места и довольно сложна в проектировании, монтаже и отладке

Однако, установив такую систему, вы обеспечите долгую и бесперебойную работу оборудования во всём доме, а также сможете управлять каждым контуром, вплоть до полного отключения, отдельно.

Схема #4 — подключение с проточным бойлером

Иногда оборудование устанавливают таким образом, что вся вода, нагретая котлом, попадает сразу в бойлер, а уже от него делается разводка на водоснабжение и отопление. При этом, когда кто-то открывает кран и давление в системе падает, оно восполняется за счет подачи холодной воды в котёл, вместе с обраткой или вместо неё.

Такая схема – самая простая. Она обеспечивает качественное ГВС: вода будет горячая всегда, сразу и одинаковой температуры.

Но имеет ряд недостатков:

  1. Из-за постоянного потока воды, бойлер, не рассчитанный на такой режим работы, будет быстро изнашиваться.
  2. Температура воды в горячем кране будет такая же, как в батареях – то есть, практически кипяток.
  3. Во время использования больших объёмов воды, возможно понижении температуры воздуха в доме.

Положительными моментами при таком решении может оказаться небольшое количество дополнительного оборудования, а также нетребовательность к параметрам бойлера.

Если электрический бойлер устанавливается с газовым котлом в качестве проточного, нет смысла переплачивать ни за объём, ни за дополнительные функции: важно только качество бака

Подключая бойлер по такой схеме, не забудьте выставить реле на небольшую температуру или даже на минимум, чтобы ТЭН не старался нагреть воду сильнее, чем это сделает котёл.

В противном случае, нагревательный элемент будет работать постоянно, обеспечивая отопление и потребляя сотни киловатт электроэнергии.

Тонкости установки компонентов системы

Определившись со способом подключения газового котла и электрического бойлера, необходимо тщательно продумать и составить схему обвязки, а затем приступать к монтажу.

Этап #1 — подключение газового котла

Этот этап следует доверить профессионалам: как и любое другое газовое оборудование, газовый котёл имеют право подключать только профессиональны, аттестованные газовой службой. Связано это с тем, что даже незначительные ошибки в монтаже и настройке, чреваты серьёзными последствиями.

В разнообразии выходов двухконтурного котла вполне можно запутаться, а если запустить неправильно подключенный котёл, дорогостоящее оборудование может выйти из строя

Если при протекании водопровода или канализации вам угрожает лужа, максимум – пара сантиметров воды на полу, то ошибка в подключении газового котла грозит пожаром, взрывом или отравлением продуктами горения.

Схемы установки двухконтурного газового котла мы рассмотрели в .

Этап #2 — установка бойлера

Электрический бойлер, работающий в связке с газовым котлом, подключается так же, как и при стандартном использовании. Единственное отличие – производится подача не холодной воды из водопровода, а уже горячей из котла.

Планируя схему горячего водоснабжения с котлом и бойлером, обязательно настраивайте терморегулятор последнего на более низкую температуру, чем в котле

Пошаговая инструкция по установке бойлера рассмотрена далее:

  1. В стене нужно пробить два отверстия под дюбели на таком же расстоянии, как крепление бойлера.
  2. Затем забить в отверстия дюбели, закрутить в них крюки-кронштейны практически до упора, развернуть их крючками строго вверх. Крепления обычно входят в комплект бойлера и рассчитаны на его вес в заполненном водой состоянии.
  3. Повесить бак на крючки, проверить, чтобы они точно попали в пазы.
  4. Выполнить водопроводные подключения к котлу и кранам с помощью пластиковых, металлопластиковых труб или гибких шлангов. На каждом подключении установить шаровой кран для удобства обслуживания бойлера.
  5. Сделать отвод от предохранительного клапана в канализацию с помощью тонкой трубки. Можно им и пренебречь, но тогда нужно будет затянуть винт-фиксатор, предусмотреть ёмкость, в которую может стекать небольшое количество воды, и каждые 2 недели проверять работоспособность клапана вручную.
  6. Подключить к электросети — эта процедура выполняется через выделенную заземлённую линию – отдельный кабель, протянутый от счетчика. Независимо от того, будет бойлер включаться в розетку, либо будет присоединён непосредственно к кабелю, понадобится установить для дополнительной защиты.
  7. Важно также позаботится о качественной изоляции, ведь в помещении может быть сыро.

Установка котла и бойлера – основная, самая простая и важная часть работы, но это только начало. Для их эффективного взаимодействия необходимо выполнить обвязку по заранее выбранной схеме. Об элементах таких схем поговорим далее.

Этап #3 — соединения и дополнительное оборудование

Первое, с чего должна начинаться любая система, связанная с водой, – установки фильтра для её очистки.

Установка фильтра механической очистки воды предотвратит попадание мелких твердых частиц в систему отопления и водоснабжения и продлит срок службы оборудования

Выбирая фильтр, помните, что чем лучше он будет очищать воду, тем больше прослужит и котёл, и бойлер, и всё остальное оборудование. Иначе мелкие частицы из воды оседают на стенках змеевика и бака, формируют накипь на ТЭНе бойлера, способствуют разрушению бака и приводят к быстрому выходу из строя всех деталей системы — от котла до крана на кухне.

Однако, выбирать самый дорогой фильтр, очищающий водопроводную воду до состояния питьевой, тоже не стоит – это слишком дорого и нерационально. Системы фильтрации с 2 – 3 уровнями механической очистки разной степени, от грубой до тонкой, будет вполне достаточно.

Устанавливается фильтр в самом начале цепочки, перед подключением водопровода к котлу. Будьте внимательны с направлением потока – оно обычно указывается стрелочками на корпусе.

В ходе эксплуатации не забывайте регулярно менять картриджи фильтров, иначе они перестают выполнять свою функцию и могут негативно сказываться на напоре воды.

Второе очевидное и необходимое оборудование – . Их нужно много, они ставятся на каждом соединении: перед фильтром, на вводе и выходе котла, на обеих трубках подключения бойлера, на каждом отводе от гидравлической стрелки, перед каждым водопроводным краном.

Такое количество кранов обеспечивает безопасность и комфорт эксплуатации. В определённый момент каждый узел системы потребует профилактического обслуживания, а возможно и замены, и возможность отключить только его окажется очень важной.

Расширительные баки устанавливают для компенсации перепадов давления в контуре водоснабжения или отопления, обусловленных сменой температуры воды – для безопасности

При организации ГВС через бойлер, расширительный бак обычно не требуется: в случае критического повышения давления сработает предохранительный клапан бойлера. Но если контур отопления выведен отдельно, на нём такая защита будет не лишней.

Кроме перечисленных устройств, а также гидравлической стрелки-гребёнки, о которой речь шла выше, на трубопроводы устанавливаются , не позволяющие потоку повернуть вспять даже при отключении насоса, предохранительные и трехходовые клапаны, при необходимости – редукционный клапан для снижения давления.

Альтернативные решения ГВС через котел

Как мы уже упоминали, вместо электрического бойлера, горячее водоснабжение от газового котла может быть организовано через бойлер косвенного нагрева.

Они бывают различного строения:

  • со змеевиком-батареей внутри, от которого греется вода;
  • бак в баке, где внутренний бак от водопровода омывается и согревается водой из отопления;
  • послойного нагрева, где смешивается холодная, горячая вода и обратка от отопления.

Каждый из этих видов имеет свои особенности, но все они дороже электрических бойлеров и более громоздкие.

Как для ГВС к газовому котлу читайте в отдельной статье на нашем сайте.

Кран с автоматическим электронным управлением температуры позволит всегда пользоваться водой желаемой температуры. Термостат самостоятельно отрегулирует подачу воды из трубы горячего и холодного водоснабжения

Кроме того, проблему перепадов температуры можно решить установкой : он будет подавать равномерно подогретую воду за счет смешивания с разным количеством холодной воды. Стоит такой смеситель недёшево, но установить его зачастую проще, чем переоборудовать всю систему отопления и ГВС.

Выводы и полезное видео по теме

Мы изложили основные варианты подключения электрического бойлера к бытовому газовому котлу, а чтобы лучше представить результат, посмотрите видеоролики по этой теме.

Простая схема и инструкции для подключения бойлера к котлу

А здесь можно рассмотреть уже смонтированную систему:

Таким образом, подключение бойлера к двухконтурному котлу сделает его использование более комфортным. Кроме того, бойлер способен обеспечить ГВС с одновременным использованием одноконтурного котла в системе отопления.

Обустраиваете новую систему отопления и горячего водоснабжения в своём доме и хотите посоветоваться с нашими экспертами или другими читателями по вопросам подключения бойлера к котлу? Вы знаете другие схемы или опробовали одну из предложенных на собственном опыте? Присоединяйтесь к обсуждению темы — блок обратной связи расположен ниже.

Как работает котёл с бойлером| Статьи

Вопрос, как работает котел с бойлером, актуален для каждого потребителя, который желает совместить автономное отопление с подачей горячей воды. Самым простым решением этой задачи считается установка двухконтурного отопительного прибора, обеспечивающего повседневные нужды ГВС без подключения дополнительного устройства. Однако его производительность не всегда устраивает домовладельцев, поэтому многие из них делают выбор в пользу котла с отдельным накопительным баком.

Варианты компоновки

Плюсы и минусы двухконтурного котла знакомы многим. Он довольно эффективен для горячего водоснабжения на 2–3 человек, но как быть, если в доме проживает больше людей или у домовладельца нет возможности установить электрический водонагреватель? В такой ситуации существует несколько альтернативных решений:

●        Установка бойлера косвенного нагрева (БКН) – используется для совместной работы с одноконтурным отопительным прибором.

●        Монтаж котла со встроенным бойлером – подразумевает установку агрегата, часть тепла у которого уходит на поддержку температуры внутри вмонтированного накопительного бака.

Выбор того или иного типа компоновки во многом зависит от общих потребностей семейства в горячей воде, имеющегося отопительного оборудования в доме, запланированных материальных затрат. Консультанты интернет-магазина «Мособлгаз» помогут подобрать приемлемый вариант с учетом ваших потребностей. В нашем каталоге представлен широкий выбор котлов, водонагревателей, БКН, которые помогут организовать эффективную и надежную отопительную систему, совмещенную с подачей теплой воды.

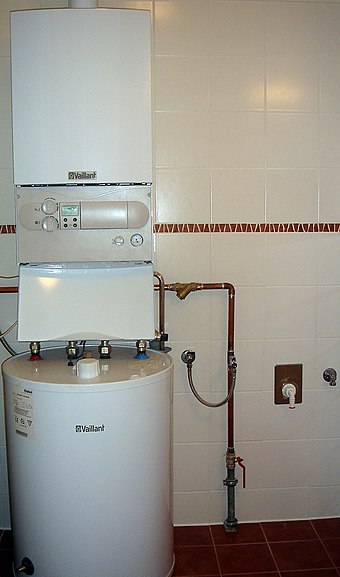

Как работает котел с бойлером косвенного нагрева

Чтобы понять, как работает котел с бойлером косвенного нагрева, нужно разобраться с его конструктивными особенностями, видами и схемами подключения.

Конструкция и принцип работы

При правильном проектировании аппарат косвенного нагрева дает высокие показатели производительности с оптимальным соотношением расходов на получение подогретой воды. Поскольку его работа не зависит от электричества, он не перегружает электрические сети в период отопления. Немаловажно, что благодаря рециркуляции подогретая вода подается в смесители сразу же после их открытия, поэтому домочадцам не нужно ожидать ее подогрева, как это бывает с электрическим водонагревателем.

В основе конструкции прибора лежит металлический резервуар. Изнутри он может иметь эмалированное, стеклофарфоровое или керамическое покрытие, позволяющее сохранить надлежащее качество воды и исключить появление ржавчины. Дополнительную защиту емкости от коррозионных процессов обеспечивает магниевый анод, который умягчает воду и продлевает срок службы устройства.


Внутри резервуара размещается стальной или латунный теплообменник, по которому циркулирует теплоноситель. Обычно он производится в виде змеевика, способствующего наиболее эффективному и быстрому подогреву жидкости. Также аппарат снабжается предохранительным клапаном и термостатом, который контролирует нагрев до нужной температуры.

Принцип действия моделей со змеевиком достаточно прост:

●        Холодная вода подается в резервуар.

●        Теплоноситель перемещается по теплообменнику и подогревает ее до необходимой температуры.

●        Скорость нагрева напрямую зависит от числа витков на змеевике. Чем их больше, тем быстрее будет нагреваться жидкость в накопительном баке.

В некоторых моделях вместо змеевика используется принцип «бак в баке». Рассматривая, как работает котел с таким бойлером, стоит отметить, что в процессе его функционирования холодная вода попадает в меньшую емкость и начинает подогреваться от теплоносителя, который размещается во внешнем резервуаре. Такие устройства быстро нагревают жидкость, поскольку площадь нагрева у них больше, чем у моделей со змеевиком.

Бойлеры косвенного нагрева обычно используются для получения больших объемов горячей воды. Резервуары могут иметь вместительность до 1000 и более литров, что полностью обеспечивает нужды большого семейства. Емкость напрямую зависит от мощности отопительного оборудования. Если она будет небольшой, вода никогда не сможет достичь температуры, необходимой для комфортного применения.

Автоматическая система, управляющая работой котла, имеет в приоритете отопление помещений. Если температура теплоносителя снижается до нижних значений, управляющий блок направляет мощность оборудования сначала на подогрев воды в отопительном контуре, а только затем – на горячее водоснабжение. Чтобы поддерживать температуру жидкости для нужд ГВС на заданном уровне, можно использовать модели водонагревателей, которые дополнительно оснащаются ТЭНом.


Схема подключения

Обвязка БКН требует его подключения к отопительной и водопроводной системам. Монтаж водонагревателя напольного типа производится на ровную поверхность рядом с котлом. Настенные модели крепятся на стену из кирпича или бетона с их расположением на одном уровне с отопительным оборудованием или чуть выше.

При организации системы отопления следует не просто разобраться, как работает газовый котел с бойлером, но и выполнить его правильное подключение. Соединение аппарата с водопроводом производится с учетом следующих правил:

●        Холодная вода должна подаваться в нижнюю часть резервуара, а теплоноситель выходить из верхней.

●        При включении нагревательного контура теплоноситель должен двигаться в направлении сверху вниз. Иными словами, труба с теплоносителем подключается к верхнему патрубку, а с остывшей водой – к нижнему.

●        На все патрубки следует установить краны с накидными гайками, которые позволят отключить прибор в случае его ремонта или замены.

При использовании такой схемы можно достичь максимального КПД аппарата. Теплоноситель, который перемещается по змеевику, будет подогревать жидкость в верхней части резервуара, отдавать остатки тепла охлажденной воде в нижней части и далее поступать в отопительное оборудование для нового подогрева.

Подключение БКН к системе отопления производится с учетом его размещения и возможностей существующей разводки. В зависимости от этих критериев применяют следующие схемы:

1.Соединение посредством трехходового клапана. При использовании этой схемы на подвод горячей воды ставят циркуляционный насос, а затем клапан, предназначенный для управления термостатом. При охлаждении воды клапан по сигналу термостата будет включать ее подогрев, а по достижении нужных значений направлять поток по отопительному контуру.


2. Установка гидравлического распределителя. Схема используется в многоконтурных системах, к примеру, в домах, где отопление осуществляется не только радиаторами, но и посредством теплого пола. Гидравлика будет выполнять перераспредление давления на разных участках системы и способствовать постоянному передвижению теплоносителя без помощи насоса.

3. Монтаж двухнасосной системы. Соединение подходит для частных домов, где не требуются большие объемы горячей воды. Разобраться, как работает котел с косвенным бойлером по этой схеме, несложно. Оборудование подключается параллельно, соответственно, потоки теплоносителя движутся по двум разным трубам. Чтобы обеспечить принудительное движение жидкости, на каждую магистраль устанавливается насос.

При наличии дополнительного патрубка к водонагревателю можно подключить рециркуляционную систему. Для этого монтируется еще один контур с установкой обратного и предохранительного клапанов, расширительного бака и автоматического воздухоотводчика. Рециркуляция будет обеспечивать постоянную подачу воды для нужд ГВС, то есть пользователям не придется ожидать, пока теплоноситель ее прогреет.

Встроенный бойлер

Отопительные приборы со встроенным накопительным баком позволяют подключать сразу несколько точек водозабора. Такие модели занимают мало места, не требуют отдельного подсоединения к системе отопления и быстро подогревают воду в резервуаре. В зависимости от особенностей работы они бывают двух типов:

●        Конвекционные – применяются для обогрева больших помещений (площадью свыше 300 кв. метров). При их подключении газ поступает в горелку, и пламя начинает подогревать теплоноситель, который обеспечивает отопление и подачу горячей воды.

●        Конденсационные – более усовершенствованные модели, использующие в работе не только теплоноситель, но и дополнительную энергию, которая выделяется в результате конденсации водяного пара.

Встроенные баки устанавливаются только на двухконтурные модели. Их объем может варьироваться от 10 до 100 л, причем оборудование с резервуарами до 60 л обычно изготавливается в настенном исполнении, а свыше этого показателя – в напольном. По сути, приборы являются теми же котлами с бойлером косвенного нагрева, только их бак размещается не отдельно, а внутри корпуса.


Приборы достаточно мощные – в среднем от 28 кВт. В зависимости от конструкции они оборудуются открытой либо закрытой камерой сгорания. При использовании первой в помещениях устанавливаются обычные дымоходы, для второй – коаксиальные. Внутри накопительного бака размещается вторичный пластинчатый теплообменник, который быстро подогревает воду в резервуаре.

Принцип действия оборудования схож с БКН. Жидкость для бытовых нужд и отопления дома греется одновременно во время прохождения через теплообменники. При ее использовании применяется механизм приоритетной подачи, то есть при открытии водопроводного крана система начинает обеспечивать пользователей горячей водой. Пока жидкость расходуется, прибор подогревает новые ее запасы. Поскольку забор воды выполняется короткое время, теплоноситель для отопления не успевает существенно охлаждаться.

Как выбрать бойлер

Независимо от того, как работает котел с бойлером, перед его установкой следует грамотно подойти к выбору накопительного бака. Все резервуары выпускаются из нержавейки или черного металла с покрытием. Первый вариант стоит дешевле, второй является достаточно дорогим, однако имеет более продолжительный период эксплуатации. Хорошо, если изнутри бак будет оснащен стеклофарфоровым или эмалевым покрытием. В таком случае он надежно защитит металл от коррозии, а при умеренном нагреве (не выше 60 °C) прослужит дольше, чем сам отопительный агрегат.


Ключевым критерием при подборе водонагревателя является правильное соотношение его емкости и мощности отопительного оборудования. Далеко не каждый знает, что баки на 140 и 200 литров могут выдавать примерно одинаковый объем горячей воды в час. Поэтому, если котел имеет высокую мощность, потребителю вовсе необязательно ставить резервуар больших размеров.

Если же в доме применяется маломощное отопительное оборудование, нагреватель воды значительного объема не будет выдавать литраж, заявленный в его паспорте. К примеру, при использовании прибора отопления на 23 кВт и водонагревателя на 200 литров потребитель получит столько же горячей воды за час, сколько дает резервуар на 140 литров. Иными словами, при покупке 200-литрового бака вы переплатите.

                           Примерные цифры при выборе БКН

Объем бака, л

Минимальная мощность котла, кВт

80

16

100

16

120

23

140

23

200

33



Выяснив, как работает котел со встроенным бойлером, можно понять, что использование этой системы считается практичным и экономным решением в снабжении дома горячей водой. При правильном выборе объема резервуара (с учетом тепловой производительности оборудования) он обеспечивает пользователям любое необходимое количество подогретой воды. Поэтому данный вариант организации ГВС становится все более популярным среди домовладельцев и отодвигает на задний план двухконтурные отопительные системы.

Электропроводка водонагревателя

Замена электрического водонагревателя требует разрешения в большинстве областей, независимо от того, выполняется ли установка профессионалом или домовладельцем. В рамках процесса получения разрешения работа будет проверена инспектором, чтобы убедиться, что электрические и водопроводные соединения выполнены правильно и безопасно, а установка соответствует требованиям местного законодательства. Здесь мы рассмотрим только основные электрические требования, поскольку они относятся к стандартному электрическому водонагревателю в виде резервуара, а не к водонагревателю по запросу (без резервуара).Если вы планируете заменить существующий электрический водонагреватель, сейчас самое время убедиться, что исходная проводка водонагревателя исправна.

Отключение питания

Прежде чем осматривать проводку или электрические соединения водонагревателя или прикасаться к ним, отключите питание цепи, питающей водонагреватель. В большинстве случаев цепь обслуживается двухполюсным автоматическим выключателем на 30 ампер. Отключите соответствующий прерыватель в коробке выключателя, затем с помощью тестера электрического напряжения убедитесь, что цепь отключена, проверив на водонагревателе.

Расположение электрических соединений

Подключение электрических проводов к водонагревателю выполняется во встроенной распределительной коробке в верхней части бака водонагревателя. Он закрыт крышкой, которую вы можете снять, чтобы проверить соединения проводов внутри. Обычно проводники, ведущие к нагревателю, заключены в гибкий трубопровод или сделаны из гибкого металлического кабеля, такого как кабель с металлической оболочкой (MC). Такая гибкость обеспечивает небольшое пространство для маневра, облегчая замену водонагревателя, и это обязательная функция во многих землетрясениях.

Сняв крышку, вы можете проверить питание, просто держа бесконтактный тестер напряжения рядом с соединениями проводов; если цепь была отключена должным образом, тестер не загорится.

Общие сведения о проводке водонагревателя

Для электрических водонагревателей требуется выделенная цепь на 240 В, которая обслуживает только водонагреватель, а не другие приборы или устройства. Схема обычно включает двухполюсный выключатель на 30 А и неметаллический (NM) кабель 10-2 или кабель MC.В водонагревателе черный провод цепи подключается к черному проводу водонагревателя, а белый провод цепи подключается к красному или белому проводу водонагревателя.

Белый провод цепи должен быть обернут черной или красной изолентой рядом с соединением на обоих концах цепи (у водонагревателя и у блока выключателя), чтобы указать, что это «горячий» провод, а не нейтральный провод. В отличие от стандартных цепей на 120 вольт, цепь на 240 вольт пропускает постоянный ток как по черному, так и по белому проводам.Провод заземления цепи подключается к зеленому винту заземления на водонагревателе или к проводу заземления водонагревателя, если применимо.

Электропроводка нагревательного элемента

Хотя вам не нужно будет иметь дело с термостатами или нагревательными элементами во время простой замены электрического водонагревателя, полезно знать, что электрические водонагреватели также включают внутреннюю проводку, которая проходит от коробки подключения проводов вниз вдоль стороны бака. к двум различным нагревательным элементам, каждый из которых управляется собственным термостатом.Нагревательные элементы и термостаты, которые ими управляют, находятся внутри съемных панелей, установленных сбоку бака водонагревателя. Каждая пара термостатов и нагревательных элементов имеет винтовые клеммы, которые подключаются к проводам в водонагревателе. Вам не придется разбираться с этими соединениями, если вы не заменяете термостат или нагревательный элемент на существующем водонагревателе.

Связующий вопрос

Некоторые строительные организации требуют наличия соединительного провода или перемычки между трубами горячей и холодной воды, обслуживающими водонагреватель.Важно отметить, что установочная перемычка не требуется ни Национальным электротехническим кодексом, ни Единым сантехническим кодексом, но может потребоваться местным строительным управлением.

Соединительная перемычка может потребоваться для обеспечения надежного соединения в металлической водопроводной системе. Некоторые эксперты считают, что соединительная перемычка помогает водонагревателям работать дольше, уменьшая коррозию резервуара, вызванную электролизом. Еще одна функция соединительного провода — поддерживать путь электрического заземления на водопроводных трубах.Без перемычки между трубами горячей и холодной воды в системе есть разрыв, который потенциально нарушает непрерывный путь заземления электрической системы.

В любом случае, если вам нужен соединительный провод, он обычно состоит из неизолированного медного провода 6 AWG, подключенного к заземляющему зажиму на каждой из труб с горячей и холодной водой. Каждый зажим должен располагаться на гладкой части трубы и не слишком близко к какой-либо арматуре; давление зажима может вызвать напряжение паяных соединений и соединений клапана.При замене водонагревателя просто убедитесь, что перемычки находятся на месте после того, как вы закончите установку нового водонагревателя.

% PDF-1.4 % 4520 0 объект > эндобдж xref 4520 88 0000000016 00000 н. 0000003975 00000 н. 0000004126 00000 н. 0000004428 00000 н. 0000004529 00000 н. 0000004644 00000 н. 0000018877 00000 п. 0000018990 00000 п. 0000019061 00000 п. 0000019167 00000 п. 0000034825 00000 п. 0000035099 00000 п. 0000035583 00000 п. 0000035612 00000 п. 0000036242 00000 п. 0000036382 00000 п. 0000051199 00000 п. 0000051458 00000 п. 0000052019 00000 п. 0000052552 00000 п. 0000052667 00000 п. 0000074307 00000 п. 0000074560 00000 п. 0000075223 00000 п. 0000075889 00000 п. 0000075960 00000 п. 0000076059 00000 п. 0000100159 00000 н. 0000100431 00000 н. 0000100852 00000 н. 0000100881 00000 н. 0000101417 00000 п. 0000101557 00000 н. 0000101789 00000 н. 0000101873 00000 н. 0000101930 00000 н. 0000101996 00000 н. 0000102178 00000 п. 0000102258 00000 н. 0000102357 00000 п. 0000102514 00000 н. 0000102927 00000 н. 0000126830 00000 н. 0000131780 00000 н. 0000137858 00000 н. 0000142851 00000 н. 0000142928 00000 н. 0000603720 00000 н. 0000612783 00000 н. 0000612824 00000 н. 0000615404 00000 н. 0000615523 00000 п. 0000615592 00000 н. 0000615628 00000 н. 0000615954 00000 н. 0000616033 00000 н. 0000625096 00000 н. 0000625137 00000 н. 0000625178 00000 н. 0000625219 00000 н. 0000625260 00000 н. 0000634429 00000 п. 0000637077 00000 н. 0000640076 00000 н. 0000642261 00000 н. 0000642402 00000 н. 0000642544 00000 н. 0000642967 00000 н. 0000643225 00000 н. 0000643661 00000 н. 0000661838 00000 н. 0000661867 00000 н. 0000662166 00000 н. 0000662316 00000 н. 0000662385 00000 н. 0000662672 00000 н. 0000662754 00000 н. 0000663317 00000 н. 0000663346 00000 п. 0000663753 00000 н. 0000664035 00000 н. 0000664104 00000 п. 0000664391 00000 н. 0000664484 00000 н. 0000666582 00000 н. 0000666696 00000 н. 0000003714 00000 н. 0000002102 00000 п. трейлер ] / Назад 4358663 / XRefStm 3714 >> startxref 0 %% EOF 4607 0 объект > поток h ޴ VklSu? {oqo ۽ lX% c8) L> 8) c ܍6 ZcS`t> SHАGF ՠ! См.’ͽs ~ w

Поставщики двухконтурных газовых котлов — надежные поставщики и производители двухконтурных газовых котлов на Alibaba.com

Поставщики > : 4 Поставщик (и)

Основные продукты:

Газовый Масляный Котел , Электрический Котел , Биомассовый Котел , Угольный Котел , Термомасляный Котел

Страна / регион: Китай Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Внутренний рынок 93% , Южная Европа 2% , Южная Америка 2%

Основные продукты:

Газ Водонагреватель, Газ Котел , Газ Плита, вытяжка

Страна / регион: Китай Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Средний Восток 100%

Основные продукты:

Газ Котел , тепловой насос, водонагреватель (только продажа), очиститель воздуха (только продажа)

Страна / регион: Китай Общий доход:

10 миллионов долларов США — 50 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 24% , Восточная Европа 20% , Средний Восток 20%

Основные продукты:

Детали сельскохозяйственной техники, пресс-подборщики, сушилки для биомассы

Страна / регион: Китай Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Северная Европа 12% , Центральная Америка 11% , Океания 9%

  • Еще не нашли подходящего поставщика?

    Концентратор запросов на покупку

    1 запрос, несколько предложений
    Сравнение предложений в один клик
    OEM, ODM и мультикатегорийные закупки

    Получить расценки сейчас >>

  • Хотите знать продукцию и отрасль?

    Торговое уведомление

    Trade Alerts — это БЕСПЛАТНЫЕ обновления по таким темам, как популярные товары, запросы на покупку и информация о поставщиках, отправляемые прямо на ваш почтовый ящик!

    Подписаться >>

Почему в моей печи два выключателя? — Проблемы домашнего тепла

Автоматические выключатели — важная функция обеспечения безопасности воздухообрабатывающих машин.Автоматические выключатели — это не просто выключатель для включения и выключения печи. Они защищают провод, подающий питание на вашу печь, в случае перегрузки, например, короткого замыкания двигателя или нагревательного элемента.

Количество тока или электричества, которое использует печь, представляет собой «нагрузку » цепи или провода, который питает печь. Если нагрузка достаточно велика, имеет смысл разделить эту нагрузку на две или более цепи, используя прерыватель для каждой цепи.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ: Это не руководство.Эта статья о том, почему в печах есть два выключателя. Размеры провода могут варьироваться в зависимости от местных норм, длины, типа провода и температуры. Указанные здесь сечения проводов предназначены только для пояснения.

Для большей нагрузки требуется провод большего диаметра. Медный провод может быть дорогостоящим, и в зависимости от нескольких смягчающих обстоятельств от производителя до установщика необходимо принять решение относительно количества цепей и размера провода.

Большинство электрических печей или кондиционеров в моем районе имеют два выключателя, наиболее распространенная нагрузка — 15 кВт.Один выключатель на 30 ампер отвечает за 5 кВт, а другой на 60 ампер — за оставшиеся 10 кВт.

Для большинства установок разумной длины прерыватель на 30 А может питаться медным проводом номер 10, а прерыватель на 60 А — медным проводом номер 4. Использование алюминиевой проволоки — это совсем другая история, не обсуждаемая здесь.

Что делать, если в моей печи два выключателя, а в панели только один?

Может показаться сбивающим с толку, но это действительно так. Вы отчаянно ищете второй выключатель в вашей панели, чтобы выключить воздухообрабатывающий агрегат, но все, что вы можете найти, — это один.Это единственный проводник в главной электрической панели, который питает два выключателя в печи.

Если вы уверены, желаете и можете заглянуть внутрь панели управления печи, вы увидите то, что называется одноточечным подключением. Подобно изображенному ниже.

Это, кстати, ссылка на этот продукт на Amazon на случай, если он вам понадобится или вы просто хотите узнать, сколько он стоит. На мой взгляд, их слишком много для того, что есть на самом деле.

Одноточечные соединители позволяют проложить один провод (два горячих вывода и заземляющий провод) от главной панели к устройству обработки воздуха.Глядя на изображение выше, обратите внимание на два выступа внизу.

Провод от панели подключается к этим наконечникам, а затем красный и черный провода наверху подключаются к двум выключателям в вашей печи. По сути, они разделены или разделены на две части для питания двух выключателей. Вау, это было много двоек.

Кто знает, сколько должна быть цена на медь, чтобы принять решение провести одиночный провод к печи с двумя выключателями. Это около 90 ампер для приведенного ранее примера 15 кВт. Автоматические выключатели на 30 и 60 ампер.

Это попадает в какой-то тяжелый медный провод, где-то в районе, где ваши двери будут заперты, иначе медные воры найдут вас и сорвут провод с ваших стен. Не становись параноиком.

Что такое автоматический выключатель?

Можно назвать тандемным выключателем. Маловероятно, чтобы его можно было найти внутри печи или кондиционера. Он используется для освобождения места в главной силовой панели. Автоматические выключатели Piggyback имеют несколько названий, например двойные, тонкие или вафельные. Иногда панель может быстро заполняться, особенно после многих лет переделки и дополнений.

Обычно и даже допустимо при определенных условиях вставлять панель в пластину, чтобы обеспечить большее количество цепей. Перегрузка панели — одно из таких определенных условий. Об этом знает только ваш электрик. Что ж, может быть, ты тоже.

Имейте в виду, что обычно в панели есть выключатели двух типов. Не о марках, а о размерах. Размеры по напряжению. Есть одиночные автоматические выключатели, которые питают ваши светильники и розетки (розетки на стене).

А есть двойные схемы, это более широкие переключатели.Если вы присмотритесь, то заметите, что переключатель или тумблер на двойном прерывателе соединяется с двумя одиночными прерывателями, которые выглядят как два одиночных.

Двойные выключатели питают такие устройства, как кондиционер, электрическая плита, сушилка, электрический водонагреватель и т. Д.

Надеюсь, вы чувствуете, что все это полезно знать. У меня много клиентов, которые понятия не имеют, и это важно для вашей безопасности и исправности вашего дома.

Вам необходимо знать, какой автоматический выключатель подключен к каким цепям или приборам.Всегда бывает слишком поздно, когда вам нужно выключить прибор, и вы не можете определить, какой выключатель правильный, чтобы включить его и убить.

Заключение

Знание — сила.

Двухконтурный газовый котел в недостроенной квартире. Отопление. Фотография, картинки, изображения и сток-фотография без роялти. Фото 141857861.

Двухконтурный газовый котел в недостроенной квартире. Отопление. Фотография, картинки, изображения и сток-фотография без роялти. Изображение 141857861.

Двухконтурный газовый котел в недостроенной квартире.Система обогрева. Незавершенная установка котла с двухконтурной системой отопления на балконе дома. Электроэнергетика в квартире. Система отопления дома газовой плитой. Незаконченная пароварка с вентилем. Бытовое оборудование для электрического отопления и производства газа в квартире. Электросхема на кухне. Большой индивидуальный котел.

M L XL

Таблица размеров

Размер изображения Идеально подходит для
S Интернет и блоги, социальные сети и мобильные приложения.
M Брошюры и каталоги, журналы и открытки.
L Плакаты и баннеры для дома и улицы.
XL Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

3631 x 5555 пикселей | 30.7 см x 47.0 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

3631 x 5555 пикселей | 30,7 см x 47.0 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

  • Попробуйте 1 месяц на 2209 pyб
  • Загрузите 10 фотографий или векторов.
  • Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

«Мне нравится широта ваших курсов по HVAC; не только экологичность или экономия энергии

курсов. «

Russell Bailey, P.E.

Нью-Йорк

«Он укрепил мои текущие знания и научил меня еще нескольким новым вещам

, чтобы познакомить меня с новыми источниками

информации.»

Стивен Дедак, П.Е.

Нью-Джерси

«Материал был очень информативным и организованным. Я многому научился, и они были

.

очень быстро отвечает на вопросы.

Это было на высшем уровне. Будет использовать

снова. Спасибо. «

Blair Hayward, P.E.

Альберта, Канада

«Простой в использовании сайт.Хорошо организовано. Я действительно буду снова пользоваться вашими услугами.

проеду по вашей роте

имя другим на работе «

Roy Pfleiderer, P.E.

Нью-Йорк

«Справочные материалы были превосходными, и курс был очень информативным, особенно потому, что я думал, что я уже знаком.

с деталями Канзас

Городская авария Хаятт.»

Майкл Морган, P.E.

Техас

«Мне очень нравится ваша бизнес-модель. Мне нравится просматривать текст перед покупкой. Я нашел класс

.

информативно и полезно

на моей работе »

Вильям Сенкевич, П.Е.

Флорида

«У вас большой выбор курсов, а статьи очень информативны.Вы

— лучшее, что я нашел ».

Russell Smith, P.E.

Пенсильвания

«Я считаю, что такой подход позволяет работающему инженеру легко зарабатывать PDH, давая время на изучение

материал «

Jesus Sierra, P.E.

Калифорния

«Спасибо, что разрешили мне просмотреть неправильные ответы.На самом деле

человек узнает больше

от отказов »

John Scondras, P.E.

Пенсильвания

«Курс составлен хорошо, и использование тематических исследований является эффективным.

способ обучения »

Джек Лундберг, P.E.

Висконсин

«Я очень впечатлен тем, как вы представляете курсы; i.е., позволяя

студент для ознакомления с курсом

материалов до оплаты и

получает викторину «

Арвин Свангер, П.Е.

Вирджиния

«Спасибо за то, что вы предложили все эти замечательные курсы. Я определенно выучил и

получил много удовольствия «.

Mehdi Rahimi, P.E.

Нью-Йорк

«Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска.

на связи

курсов.»

Уильям Валериоти, P.E.

Техас

«Этот материал в значительной степени оправдал мои ожидания. По курсу было легко следовать. Фотографии в основном обеспечивали хорошее наглядное представление о

.

обсуждаемых тем »

Майкл Райан, П.Е.

Пенсильвания

«Именно то, что я искал. Потребовался 1 балл по этике, и я нашел его здесь.»

Джеральд Нотт, П.Е.

Нью-Джерси

«Это был мой первый онлайн-опыт получения необходимых мне кредитов PDH. Это было

информативно, выгодно и экономично.

Я очень рекомендую

всем инженерам »

Джеймс Шурелл, П.Е.

Огайо

«Я понимаю, что вопросы относятся к« реальному миру »и имеют отношение к моей практике, и

не на основании каких-то неясных раздел

законов, которые не применяются

до «нормальная» практика.»

Марк Каноник, П.Е.

Нью-Йорк

«Отличный опыт! Я многому научился, чтобы использовать свой медицинский прибор»

организация «

Иван Харлан, П.Е.

Теннесси

«Материалы курса имели хорошее содержание, не слишком математическое, с хорошим акцентом на практическое применение технологий».

Юджин Бойл, П.E.

Калифорния

«Это был очень приятный опыт. Тема была интересной и хорошо изложенной,

а онлайн-формат был очень

доступный и удобный для

использовать. Большое спасибо «.

Патрисия Адамс, P.E.

Канзас

«Отличный способ добиться соответствия требованиям PE Continuing Education в рамках ограничений по времени лицензиата.»

Joseph Frissora, P.E.

Нью-Джерси

«Должен признаться, я действительно многому научился. Помогает иметь печатный тест во время

обзор текстового материала. Я

также оценил просмотр

Предоставлено фактических случаев »

Жаклин Брукс, П.Е.

Флорида

«Документ» Общие ошибки ADA при проектировании объектов «очень полезен.

тест действительно потребовал исследований в

документ но ответы были

в наличии. «

Гарольд Катлер, П.Е.

Массачусетс

«Я эффективно использовал свое время. Спасибо за то, что у вас есть широкий выбор.

в транспортной инженерии, которая мне нужна

для выполнения требований

Сертификат ВОМ.»

Джозеф Гилрой, П.Е.

Иллинойс

«Очень удобный и доступный способ заработать CEU для моих требований PG в Делавэре».

Ричард Роудс, P.E.

Мэриленд

«Я многому научился с защитным заземлением. Пока все курсы, которые я прошел, были отличными.

Надеюсь увидеть больше 40%

курсов со скидкой.»

Кристина Николас, П.Е.

Нью-Йорк

«Только что сдал экзамен по радиологическим стандартам и с нетерпением жду возможности сдать еще

курсов. Процесс прост, и

намного эффективнее, чем

приходится путешествовать. «

Деннис Мейер, P.E.

Айдахо

«Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

Инженеры получат блоки PDH

в любое время.Очень удобно ».

Пол Абелла, P.E.

Аризона

«Пока все отлично! Поскольку я постоянно работаю матерью двоих детей, у меня мало

время искать, где на

получить мои кредиты от. «

Кристен Фаррелл, П.Е.

Висконсин

«Это было очень познавательно и познавательно.Легко для понимания с иллюстрациями

и графики; определенно делает это

проще поглотить все

теорий. «

Виктор Окампо, P.Eng.

Альберта, Канада

«Хороший обзор принципов работы с полупроводниками. Мне понравилось пройти курс по

.

мой собственный темп во время моего утро

метро

на работу.»

Клиффорд Гринблатт, П.Е.

Мэриленд

«Просто найти интересные курсы, скачать документы и взять

викторина. Я бы очень рекомендовал

вам на любой PE, требующий

CE единиц. «

Марк Хардкасл, П.Е.

Миссури

«Очень хороший выбор тем из многих областей техники.»

Randall Dreiling, P.E.

Миссури

«Я заново узнал то, что забыл. Я также рад помочь финансово

по ваш промо-адрес электронной почты который

сниженная цена

на 40% «

Конрадо Казем, П.E.

Теннесси

«Отличный курс по разумной цене. Воспользуюсь вашими услугами в будущем».

Charles Fleischer, P.E.

Нью-Йорк

«Это был хороший тест и фактически подтвердил, что я прочитал профессиональную этику

коды и Нью-Мексико

правил. «

Брун Гильберт, П.E.

Калифорния

«Мне очень понравились занятия. Они стоили потраченного времени и усилий».

Дэвид Рейнольдс, P.E.

Канзас

«Очень доволен качеством тестовых документов. Буду использовать CEDengineerng

при необходимости дополнительных

аттестат. «

Томас Каппеллин, П.E.

Иллинойс

«У меня истек срок действия курса, но вы все же выполнили свое обязательство и дали

мне то, за что я заплатил — много

оценено! «

Джефф Ханслик, P.E.

Оклахома

«CEDengineering предлагает удобные, экономичные и актуальные курсы.

для инженера »

Майк Зайдл, П.E.

Небраска

«Курс был по разумной цене, а материалы были краткими и

в хорошем состоянии »

Glen Schwartz, P.E.

Нью-Джерси

«Вопросы подходили для уроков, а материал урока —

хороший справочный материал

для деревянного дизайна. «

Брайан Адамс, П.E.

Миннесота

«Отлично, я смог получить полезные рекомендации по простому телефонному звонку.»

Роберт Велнер, П.Е.

Нью-Йорк

«У меня был большой опыт работы в прибрежном строительстве — проектирование

корпус курс и

очень рекомендую

Денис Солано, P.E.

Флорида

«Очень понятный, хорошо организованный веб-сайт. Материалы курса этики Нью-Джерси были очень хорошими

хорошо подготовлен. «

Юджин Брэкбилл, П.Е.

Коннектикут

«Очень хороший опыт. Мне нравится возможность загружать учебные материалы на номер

.

обзор где угодно и

всякий раз, когда.»

Тим Чиддикс, P.E.

Колорадо

«Отлично! Сохраняю широкий выбор тем на выбор».

Уильям Бараттино, P.E.

Вирджиния

«Процесс прямой, никакой ерунды. Хороший опыт».

Тайрон Бааш, П.E.

Иллинойс

«Вопросы на экзамене были зондирующими и продемонстрировали понимание

материала. Полная

и комплексное »

Майкл Тобин, P.E.

Аризона

«Это мой второй курс, и мне понравилось то, что мне предложили этот курс

поможет по телефону

работ.»

Рики Хефлин, П.Е.

Оклахома

«Очень быстро и легко ориентироваться. Я обязательно воспользуюсь этим сайтом снова».

Анджела Уотсон, П.Е.

Монтана

«Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата».

Кеннет Пейдж, П.E.

Мэриленд

«Это был отличный источник информации о солнечном нагреве воды. Информативный

и отличный освежитель ».

Luan Mane, P.E.

Conneticut

«Мне нравится подход к регистрации и возможность читать материалы в автономном режиме, а затем

вернись, чтобы пройти викторину «

Алекс Млсна, П.E.

Индиана

«Я оценил объем информации, предоставленной для класса. Я знаю

это вся информация, которую я могу

использование в реальных жизненных ситуациях »

Натали Дерингер, P.E.

Южная Дакота

«Обзорные материалы и образец теста были достаточно подробными, чтобы позволить мне

успешно завершено

курс.»

Ира Бродский, П.Е.

Нью-Джерси

«Веб-сайт прост в использовании, вы можете скачать материалы для изучения, а потом вернуться

и пройдите викторину. Очень

удобно а на моем

собственный график «

Майкл Глэдд, P.E.

Грузия

«Спасибо за хорошие курсы на протяжении многих лет.»

Dennis Fundzak, P.E.

Огайо

«Очень легко зарегистрироваться, получить доступ к курсу, пройти тест и распечатать PDH

Сертификат

. Спасибо за изготовление

процесс простой. »

Fred Schaejbe, P.E.

Висконсин

«Опыт положительный.Быстро нашел курс, который соответствовал моим потребностям, и закончил

часовой PDH в

один час. «

Стив Торкильдсон, P.E.

Южная Каролина

«Мне понравилось загружать документы для проверки содержания

и пригодность, до

имея для оплаты

материал

Ричард Вимеленберг, P.E.

Мэриленд

«Это хорошее напоминание об ЭЭ для инженеров, не занимающихся электричеством».

Дуглас Стаффорд, П.Е.

Техас

«Всегда есть возможности для улучшения, но я ничего не могу придумать в вашем

.

процесс, требующий

улучшение.»

Thomas Stalcup, P.E.

Арканзас

«Мне очень нравится удобство участия в викторине онлайн и получение сразу

сертификат. «

Марлен Делани, П.Е.

Иллинойс

«Учебные модули CEDengineering — это очень удобный способ доступа к информации по телефону

.

многие различные технические зоны за пределами

по своей специализации без

надо ехать.»

Гектор Герреро, П.Е.

Грузия

Как подключить водонагреватель

Знаете ли вы, что срок службы электрического водонагревателя составляет около 10-15 лет? Это означает, что если вы живете в своем доме десять лет, вам, вероятно, придется заменить его и подключить проводку к новому устройству. Установить электрический водонагреватель — не такая уж сложная задача, которую вы будете повторять в жизни, так почему бы не научиться делать это самому? Здесь вы можете узнать, как подключить водонагреватель без помощи профессионала.Помните, что при выполнении электромонтажных работ безопасность превыше всего. Не рискуйте, и , если вам не нравится то, что требуется в этом процессе, наймите профессионального . 240v электричества достаточно, чтобы убить человека.

Общие советы по электробезопасности см. В этой полезной статье.

Как подключить электрический водонагреватель

Прежде чем начать, вы должны спросить себя, подается ли в настоящее время электричество к месту расположения водонагревателя? В случаях, когда вы заменяете бензобак на электрический, вам, вероятно, потребуется проложить кабель (2-полюсный прерыватель на 30 А с кабелем 10–2 НМ) от цепи к резервуару.Если автоматический выключатель уже ведет линию к месту расположения водонагревателя, вы можете перейти к шагу 1.

Последний совет перед тем, как мы начнем: не наполняйте резервуар водой, пока резервуар не будет полностью подключен, и не включайте цепь, пока резервуар не наполнится водой. Нагревательный элемент сломается, если его не погружать в воду.

Подключение водонагревателя за 7 шагов

  1. Снимите крышку распределительной коробки — это, вероятно, сверху или сбоку водонагревателя.Скорее всего, вам нужно будет открутить только один винт, чтобы открыть два подводящих провода и винт заземления.
  2. Проверьте напряжение — никогда не связывайтесь с электрическими компонентами, предварительно не проверив, есть ли питание на приборе. Если там есть питание, это называется «живым» контуром. Пожалуйста, будь осторожен! Вы не только лишитесь гарантии при манипуляциях с электропроводкой под напряжением, но это вполне может привести к травмам. Если вы не уверены, есть ли у вас цепь под напряжением или нет, было бы неплохо использовать измеритель напряжения для проверки подачи питания на подводящие провода.Если вы обнаружите, что есть сила, прервите ее. Вы можете сделать это, отключив прерыватель GFCI в вилке, если таковой имеется (нажмите кнопку «ТЕСТ», расположенную в центре розетки). Если это не вариант, найдите соответствующий прерыватель в коробке выключателя источника питания и переключите его в положение выкл. .
  3. Удалите заглушку — вы найдете заглушку в распределительной коробке. Вы можете удалить его с помощью плоскогубцев с иглой .
  4. Зачистите изоляцию провода — если вы проложили кабель самостоятельно, вам, возможно, придется удалить пластиковую оболочку, чтобы можно было обнажить проводку (вам нужно около 6 дюймов, чтобы войти в распределительную коробку).Затем снимите примерно 0,75 дюйма изоляции с отдельных проводов.
  5. Подцепите проводку — пропустите провода через разъем ROMEX, затем затяните и зажмите часть кабеля NM в оболочке. Вы не должны остаться без оголенных проводов. Проденьте провода через заглушку, а затем зафиксируйте разъем ROMEX с помощью контргайки. Совет: вы не хотите, чтобы соединитель Romex касался водопроводных труб. Вы не хотите, чтобы температура на выходе горячей воды ставила под угрозу вашу работу с электричеством.
  6. Подключите водонагреватель к цепи. — вернувшись в распределительную коробку, вы оберните заземляющий провод вокруг винта заземления и закрепите его. Возьмите черный провод от цепи и любой провод от водонагревателя и соедините их (скрутите вместе и закрепите гайкой). Возьмите белый провод («горячая» линия) и обмотайте его изоляцию изолентой (это для идентификации). Сделайте то же самое и на панели выключателя. Затем соедините белый провод с другим проводом водонагревателя.
  7. Замените крышку распределительной коробки — это, по сути, последний шаг. Наполните его водой, затем снова включите автоматический выключатель, и тогда вы сможете запустить свой новый водонагреватель.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
