Какие трубы для теплого водяного пола использовать: Какую трубу лучше использовать для теплого водяного пола

Содержание

Стяжка для водяного теплого пола

Общее содержание:

1 — Основа для стяжки водяного теплого пола
2 — Армирование стяжки водяного теплого пола
3 — Песок для стяжки теплого пола
4 — Пластификатор для водяного теплого пола
5 — Маяки для стяжки водяного пола
6 — Заливка стяжки водяного теплого пола
7 — Зачистка теплого пола

Стяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.

Основой стяжки для водяного теплого пола служит утеплитель, к которому крепятся трубы. Утеплитель обеспечивает защиту от теплопотерь. Особенно это актуально для полов, которые в основе имеют плиту, опирающуюся на фундамент.

По периметру помещения укладывается демпферная лента, которая позволяет слою стяжки незначительно перемещаться относительно стен при расширении или сейсмических явлениях. При этом не возникает больших трещин или посторонних звуков.

Это так называемая плавающая стяжка, т.е. стяжка на разделительном слое.

Любая стяжка имеет свойство трескаться. Даже бетонный пол трескается. Это вопрос лишь времени. Главное, чтобы трещины не образовывали каких-то локальных кусков пола, которые двигаются или качаются. Мелкие трещины, которые образуются через месяц, год и больше не оказывают влияния на пол, а под финишным покрытием они и вовсе не видны.

Чтобы снизить возможность сильного растрескивания стяжки применяют армирование. Армировать стяжку арматурой довольно затратно. Сетка, к которой крепятся трубы теплого пола, особого армирующего эффекта не дает. Она не способна уберечь от длинных трещин вдоль прутьев. Ей для этого не хватает жесткости.

Для стяжек лучше применять пространственно-объемное армирование волокнистыми материалами. В большинстве случаев применяют полипропиленовую фибру. Существует также базальтовая, стеклянная и металлическая фибра.

Но их применение сложнее, наибольшее распространение получила полипропиленовая.

Длина волокна полипропиленовой фибры составляет от 6 до 40 мм. Для цементно-песчаных стяжек применяют фибру 12-18 мм. Кроме того, фибра отличается по толщине волокна. Более толстое волокно обеспечивает большую прочность.

Чтобы обеспечить хорошее армирование и при этом не навредить стяжке, нужно использовать строго определенное количество фибры. Оптимальное соотношение составляет 0,9 кг на 1 м3 цементно-песчаного раствора. При большом количестве фибры раствор превращается в «кашу», которую невозможно тянуть правилом, и из которой торчат пучки волокон.

Для полов без подогрева применение фибры не столь критично. В бетонных полах ее применение вообще не имеет смысла

Для обеспечения жесткости стяжки, ее толщина должна быть 5-7 см. Раствор делается из цемента марки 500 и песка в соотношении 1:3 – 1:4. Соотношение зависит от качества песка.

Лучше применять чистый песок крупной фракции. Если песок имеет примеси или глину, то его содержание в пропорции следует уменьшить. Глина сделает раствор более пластичным, но при этом понизит и прочность стяжки. Это необходимо компенсировать более высоким содержанием цемента и добавлением фибры.

Чтобы проверить содержание глины в песке, необходимо залить водой небольшое количество песка в емкости и взболтать. После того, как вода успокоиться, будет видно, что на дно осел песок, а сверху образовался слой глины, ила, мусора.

В любом случае песок перед применением желательно просеять. Это позволит избежать попадания в раствор камней, кусков глины, мусора.

Количество воды для раствора зависит от исходной влажности песка. Нежелательно делать жидкий раствор — небольшое содержание воды обеспечивает раствору после застывания большую прочность.

Существует два вида пластификаторов:

  • воздухововлекающие – делают раствор пористым как губка и предназначены для легких растворов, применяемых для штукатурки;
  • воздухоотвлекающие – удаляют воздух из раствора, делают его более плотным и позволяют уменьшить количество воды.

Добавление пластификатора делает смесь более текучей, хотя при этом в ней содержится меньше воды.

При выборе пластификатора важно обратить внимание на то, чтобы на этикетке было указано, что он предназначен для бетонных полов с подогревом. Нельзя применять для стяжки пластификатор для штукатурки.

Количество пластификатора, добавляемого в различные виды смесей, указывается в инструкции на канистре. Превышение этого показателя не даст положительного эффекта в виде большей прочности стяжки, а может привести к расслоению смеси.

Пластификаторная добавка для стяжки представляет собой жидкость коричневого цвета, которая добавляется в воду.

Маяки устанавливаются на холмики из цементно-песчаной смеси в соотношении 1:2 с добавлением клея.  Это обеспечивает быстрое схватывание и надежную фиксацию маяков.

Опорные холмики желательно размещать как можно чаще, это обеспечит маякам хорошую жесткость, не даст прогибаться при работе правилом.

Если утеплитель недостаточно жестко лежит на основании, то холмики лучше лепить на вкрученные в пол саморезы или вбитые шиферные гвозди. Это обеспечит маякам жесткую фиксацию относительно несущей конструкции, а не прогибающегося утеплителя.

Как замесить раствор

Замес раствора выполняется в следующем порядке:

  • в емкость, где будет производиться замес, наливается вода с предварительно замоченной фиброй и пластификатором;
  • засыпается просеянный песок. Если сначала добавить цемент, то он схватится комками с фиброй и разбить его будет очень сложно, смесь получится неоднородной;
  • после засыпки части цемента приступают к тщательному перемешиванию. Смесь должна превратиться в цементное «молочко»;
  • добавляют оставшийся песок и перемешивают;
  • добавляют оставшийся цемент и тщательно перемешивают для получения однородной смеси. Она должна быть густой, пластичной, но не льющейся.

Полученный раствор обеспечит стяжке высокую прочность и легкость заливки

Густой раствор высыпается у края помещения и мастерком разравнивается примерно по уровню.

При этом его необходимо «прихлопывать», чтобы он осел без пустот.

Затем разравнивают раствор правилом. Его тянут от стены к себе. При этом совершая небольшие поперечные движения для распределения смеси. В места, где образовались впадины, мастерком подкидывают раствор и проходят правилом в обратном направлении.

После ликвидации впадин несколько раз тщательно проходятся правилом. Это обеспечивает верхнему слою гладкость и глянец. При затирке такой пол потребует минимальных затрат и усилий.

После этого переходят к следующему участку пола. Все операции повторяются в таком же порядке.

По следующий день после заливки стяжки ее зачищают. Это необходимо для удаления наплывов, мелких огрехов заливки. Зачистка необходима для стяжки, которая делается под дальнейший настил ламината, паркета, линолеума или ковролина. Если на пол будет стелиться плитка, то зачистка необязательна, поскольку неровности будут компенсированы слоем плиточного клея.

Приступать к зачистке следует тогда, когда раствор уже застыл, но еще легко царапается ногтем. Если пропустить этот момент, то зачистка потребует больших усилий.

Перед зачисткой можно удалить маяки. Некоторые это делают, некоторые нет. В пользу удаления говорит то, что маяки имеют свойство ржаветь. Это может даже повредить плитку. Также, стяжка дает усадку и маяки начинают немного выступать над плоскостью пола. Однако, после удаления маяков необходимо залить образовавшиеся впадины раствором, который при нагреве теплого пола может отслоиться.

Для удаления маяка его поддевают зубилом или стамеской и вырывают.

Зачищают стяжку правилом небольшого размера – достаточно метрового. Правило берут двумя руками и энергичными движениями от себя счищают неровности и наплывы. Так проходятся по всей поверхности пола.

Затем необходимо очистить поверхность от образовавшегося мусора. Лучше всего это сделать при помощи промышленного пылесоса. Веник здесь не поможет – своими ветками он будет повреждать стяжку и делать в ней новые царапины, образовывая новый мусор.

Если маяки удалены, то необходимо заделать образовавшиеся канавки. Предварительно смачивают их водой, это улучшит адгезию. После этого мастерком закладывают раствор во впадины и шпателем разравнивают его, удаляя излишки.

Если стяжка делалась не поверх системы теплого пола, то можно сделать финишное выравнивание. Оно делается очень жидким цементно-песчаным раствором в пропорции 1:2 – 1:2,5. Раствор наливается на смоченную поверхность пола и разравнивается правилом. Благодаря своей текучести он заполнит все мелкие неровности. Для теплых полов или укладки плитки такое финишное выравнивание не подходит, поскольку образовавшаяся тонкая корка может отслоиться.

Полный период высыхания стяжки составляет 21-28 дней. Соблюдение технологии позволит обеспечить стяжке теплого пола прочность, долговечность, равномерность распределения тепла и максимальную ровность пола.

тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


тяжка для теплого пола должна обладать определенными свойствами: прочность, отсутствие пустот и воздушных камер, равномерная толщина. Для обеспечения этих свойств существуют некоторые правила заливки стяжки.


Гидроизоляция кладется снизу для всех кроме влажных.
Гидроизоляция кладется снизу и сверху для влажных: ванных комнат, душевых, бань, бассейнов.

Состоит из 2х частей:
1. Насыпи (зачастую керамзит или керамзитный отсев с песком — высокая пористость которого необходима для термо и шумо изоляции).
2. Специальных гипсоволокнистых плит влагостойких (ГВЛВ) с специальными прослойками между собой, сверху на которые будет класться пол.
Средняя высота насыпи 30-40 мм, при 60 мм кладут дополнительный слой ГВЛВ.
Плиты между собой соединятся клеем и саморезами.


Инструмент:


— Лазерный уровень
— Рулетка (раскладная линейка)
— Электролобзик
— Правило
— Шуруповерт
— Саморезы по дереву
— Простой карандаш
— Нож

Материалы:
— Смесь для сухой стяжки пола
— Плиты (ГВЛ, ДСП или асбестоцементные)
— Маяки (деревянные брусья или металлические профили)
— Утеплитель XPS (типа пеноплекс)
— Монтажная пена
— Скотч
— Демферная лента
— Герметик

Монтаж:

1) Подготовка основания
Удаляется вся пыль и мусор.
Заделываются сколы и трещины (монтажной пеной или мастикой)

2) Укладка гидроизоляционного слоя
Пленка кладется в нахлест примерно  10 см друг на друга — и стык пленки крепится малярным скотчем
Укладка пенополистирола — если высота позволяет кладется дополнительный слой влагостойкого утеплителя пенополистирола или пенопласта. Вдоль стен кладут демпферную ленту.


3) Определение высоты стяжки — лазерным уровнем отмечают высоту засыпки (не менее 5 см)

4) Установка и закрепление направляющих маячков — деревянным брусом или металлическим профилем. Первые маячки устанавливаются 20-50 см от стены. Расстояние между маячками должно быть меньше длины правила. Сами маяки остаются в стяжке.

5) Засыпка сухой стяжки — утрамбовывание — выравнивание правилом вдоль маяков. Где то досыпать, где разгладить по всем маякам. Убедиться что вся поверхность стала идеально ровной.

6) Укладка плит — чаще всего это гипсоволокнистые листы (ГВЛ) состоящих из: гипса и целлюлозы с армировкой, пропитанных специальным раствором для водоотталкивающего эффекта. Также применяется древесно-стружечные плиты (ДСП) или любая толстая фанера. Плиты крепятся саморезами по дереву с помощью шуруповерта. У гипсоволокнистых листов имеются пазы для дополнительного клеевого слоя что очень удобно.

7) Обрезка по краям демпферной ленты и гидроизоляции.
8) Финишное покрытие в основном:
Паркет или паркетная доска
Ламинат
Линолеум
Плитка или керамогранит
Ковролин



2. Полусухая стяжка
Минимум воды для приготовления раствора, вода идет только для вовлечения молекул цемента в процесс формирования прочных кристаллических связей.


Оптимальная толщина 4-5 см.
Более тонкий слой высохнет раньше чем схватится, а более толстый может быть только если перекрытия смогут вынести большой вес.
Если необходима большая высота стяжки часто нижний слой стяжки разбавляют керамзитом.



Фиброволокно для полусухой стяжки лучше армирующей сетки.

Плюсы:
+ Застывая цементная смесь садится только на 1 мм.
+ Высокая плотность из за небольшого количества воды.
+ Чистые и быстрые условия работы.
+ Нет сырости, значит нет риска порчи, строительных смесей, деревянных дверных коробок и оконных рам.

Минусы:
— Из за высокой плотности, смесь, не всегда заполняет углы, и создает округлые формы в местах — напряжений стен и пола — для чего добавляют в смесь различные пластификаторы.
— Минимальная толщина стяжки 30 мм.
— Сухая стяжка пола при неправильном монтаже или качестве материала может не схватится с основанием.

Виды полусухих стяжек пола
• с фиброволокном
• с керамзитом

Часто используемые варианты для полусухой стяжки пола
1 — Пескобетон марки М300 состоит их (крупицы песка 1,5-2,2 мм и цемента М400 или М500)
Удобен когда нет возможности держать на стройплощадке отдельно песок или цемент.
2 — Промытый карьерный песок с крупицами 2,5-3 мм.
3 — Речной песок с крупицами 1,8-3 мм с гранитной крошкой.

Необходимо иметь:
портландцемент марки 400Д20
речной или промытый песок и добавки для улучшения растекаемости.
Лучше арендовать бетономешалку, но можно и в ручную фанерным листом с бортами.

Финишные покрытия можно укладывать спустя:
Плитку и керамогранит через двое суток, так как они не боятся влаги вовсе.
Линолеум через неделю.
Дерево (ламинат и паркет) можно класть только через месяц, а лучше через 40-50 дней,
так как влага все равно еще выделяется.


Инструмент:
Лазерный уровень

Материалы:
Смесь

Монтаж:

Подготовка основания — выявить все трещины и пустоты — отбить их перфоратором, зацементировать, выровнять, удалить пятна жира от масляных красок и пыль.
Уровнем размечают горизонталь.
Установка и фиксация маяков.
Укладка гидроизоляционного слоя.
Замес раствора состоящего из: цемента, песка, полипропиленовой фибры и воды.
Укладка раствора толщиной 4 — 5 см
Предварительное ручное выравнивание.
Полирование специальной затирочной машиной.



Полиэтиленовые трубы PEX, PERT, PEX/Al/PEX для отопления и пола, сравнение, выбор

Система напольного водяного отопления, за последние годы, вышла в лидеры по сравнению с радиаторным и другим отоплением в частном и загородном строительстве. Многие водяной теплый пол стали применять в качестве основного и единственного отопления в частном загородном доме. О качестве труб, материалах из которых они производятся задумываются не только заказчики, но и люди самостоятельно монтирующие такую систему.

Какие трубы лучше выбрать для водяного теплого пола — обзор материалов и производителей

Основная информация о трубах как для теплого пола, так и для других систем (отопление и водоснабжение) которую нужно знать — это производитель трубы и страна производства.  Так как не важно из какого материала произведена труба, если она произведена не по технологии, с экономией на качестве исходного сырья и контроле качества, такая труба прослужит не долго. И как и в других продуктах, хорошая труба для теплого пола — не может стоить дешево.

Основные свойства и параметры труб используемых в напольном и панельном отоплении

При выборе трубы для монтажа ее в теплом полу частного загородного дома или квартире высотного здания, отталкиваются не только от качества трубы и ее возможности применения в конкретном случае, но и от удобства монтажа. Человеку, который в первый раз будет монтировать теплый пол в своем доме, удобней и приятней будет работать с более гибкой и держащей формой трубой, чем жесткой и не податливой, и это также нужно учитывать, т.к. в дальнейшем это может сказаться на качестве (равномерности) напольного отопления.

  1. Рабочая температура теплоносителя
    Почти на всех видах пластиковых трубопроводах можно найти цифры с рабочей и максимальной температурой. Если на трубе написано, что максимальная температура 100 или даже больше градусов — относиться к этому нужно внимательно. С такой температурой полимерная труба проработает недолго.  Для определения температурных свойств трубы, необходимо найти запись на трубе, для какого класса эксплуатации предназначена данная труба (см. рисунок ниже). Для металлических труб максимальная температура определяется фитингами и уплотнениями, которые используются вместе с трубой.

  2. Максимальное давление
    В настоящее время теплый пол и трубы для него применяются не только в загородном малоэтажном строительстве, но и высотных городских квартирах. Поэтому трубы для теплого пола в частном доме с индивидуальной системой отопления можно использовать до 6,0 бар, в высотных же зданиях применяют трубы выдерживающие 10 бар. Во втором случае толщина стенки больше, например не 2, а 2,2 мм.
  3. Материал из которого произведена труба
    Если с металлическими трубами все понятно, то с полимерными не совсем. В последнее время наши специалисты стали замечать, что не только потребители, но даже многие сантехники-монтажники не знают отличия труб из сшитого полиэтилена PEX и термостойкого полиэтилена PE-RT. В реальности же это разные трубы, с различными свойствами и ценой.

Какой материал больше подходит для труб теплого пола

Металлопластиковые трубы

Металлопластиковые трубы — первые и наиболее популярные, до последнего времени, полимерные трубы для теплого пола. Если смотреть в разрезе — такая труба состоит из двух полимерных слоев, между которыми находится слой алюминиевой фольги толщиной 0,2 миллиметра или более. Наиболее известная труба для теплого пола — труба Henco. Последнее время не сильно пользуется популярностью, т.к. стоимость трубы достаточно высока. За счет применения сшитого полиэтилена PEX и качественного клея для склейки слоев.

В отличии от Henco, другие европейские производители перешли на производство металлопластиковой трубы из термостойкого полиэтилена PE-RT. Удлинение данного материала при нагревании в несколько раз меньше, чем у сшитого полиэтилена PEX, соответственно надежность такой трубы при резких колебаниях температуры выше. Так многие китайские производители используют именно сшитый полиэтилен, а учитывая экономию на других материалах, общее качество трубы оказывается достаточно низким,  поэтому на форумах очень много плохих отзывов о расслаивающихся трубах, растрескивающемся наружном слое (боится ультрафиолет).

Наличие алюминиевой фольги в составе металлопластиковой трубы позволяет полностью избежать попадания кислорода в теплоноситель и уменьшить линейное удлинение до 5 раз.

Если вы решили использовать металлопластиковую трубу — лучше остановиться на европейских производителях

  1. Uponor (PE-RT/AL/PE-RT) Германия
  2. SANHA (PE-RT/Al/PE-HD) Германия (Применение до 5 класса эксплуатации)
  3. HENCO (PEXc/AL0.4vmm/PEXc) Бельгия
  4. APE, STOUT (PEXb/Al/PEXb) Италия (Один из лучший вариантов цена-качество)
  5. COMPIPE (PEXb/Al/PEXb) Россия (Применение до 5 класса эксплуатации)
  6. Valtec, Altstream и др.  Россия-Китай

Трубы из сшитого полиэтилена

Сшитый полиэтилен — наиболее популярный материал для труб теплого пола в настоящее время. Не будем останавливаться в описании данного материала, т.к. информации наберется на целую статью, а расскажем на каких вариантах труб лучше остановиться.

Наибольший процент сшивки (от 75%) в пероксидном методе сшивки — трубы PEXa. Наиболее дорогой метод, который используют европейские производители. Силановый метод сшивки PEXb наиболее встречающийся, уровень сшивания достаточно высокий, но например в США такие трубы запрещены к использованию из-за наличия вредных химических соединений. Также считается, что труба PEXb получает свои прочностные свойства только во время эксплуатации трубы с теплоносителем.

В процессе воздействия на материал заряженными частицами получают на 60% сшитый полиэтилен PEXc. Изделие облучается в твердом состоянии. Основные недостатки метода – это неоднородность материала в результате, но есть и достоинства — сшитый полиэтилен получает повышенную эластичность.

При увеличении степени сшивки возрастает прочность, термостойкость, стойкость к агрессивным средам и ультрафиолетовым лучам. Однако вместе с увеличением степени сшивки увеличивается хрупкость и уменьшается гибкость полученного трубопровода. Если довести степень сшивки полиэтилена до 100 %, то по своим свойствам он будет подобен стеклу.

Наибольшая проблема выбора конкретного производителя и трубы — низкое качество сшивания в трубах китайского производства, как и некоторых представителях российского. Еще одним недостатком таких труб является жесткость трубы, она плохо держит форму и после изгибания старается принять прежнюю форму и поэтому работать с ней сложнее, чем с металлопластиковой трубой, особенно не опытному монтажнику.

Недостатком материала PEX является то, что он кислородопроницаем. Вода в трубопроводах без защиты от кислорода через определенное время насыщается кислородом, что может привести к коррозии элементов системы. Для уменьшения кислородопроницаемости PEX используется тонкий слой из поливинилэтилена (EVOH). Основной слой PEX и слой EVOH соединяются между собой клеем. Стоит отметить, что слой EVOH не предотвращает полностью эмиссию кислорода, а лишь уменьшает кислородопроницаемость до значения 0,05–0,1 г/ м3 · сут., что допустимо для систем отопления. В трубе PEX-EVOH антидиффузионный слой выполнен снаружи, т.е. труба имеет трехслойную конструкцию: PEX-клей-EVOH.На рынке также встречаются пятислойные (PEX-клей-EVOH-клей-PEX) трубы, но испытания показали, что трехслойная конструкция более надежная. Мнение о том, что наружный слой EVOH в трехслойной конструкции подвержен истиранию, ошибочно.

Еще одним недостатком труб PEX является большое линейное удлинение, поэтому такие трубы практически не применяют при наружном монтаже, а только в скрытом.

Одним из плюсов трубопроводов сделанных из сшитого полиэтилена — наличие эффекта памяти. Эффект памяти формы очень полезен при монтаже. Если во время монтажа трубопровода образуется излом, сдавливание или иная деформация, то она легко устраняется прогреванием трубопровода до температуры 100–120 °С. (Однако в паспорте на российско-китайскую трубу Valtec написано: » При «заломе», испорченный участок трубы должен быть удален».)

На трубопроводах, покрытых антидиффузионным слоем, после восстановления образовываются складки. В этих местах антидиффузионный слой отслаивается от слоя PEX. Данный дефект практически не влияет на характеристики трубопровода, так как основную несущую способность трубопровода определяет слой PEX, который полностью восстановился. Незначительное отслоение антидиффузионного слоя несущественно увеличивает кислородопроницаемость трубопровода.

Трубопроводы из сшитого полиэтилена, а особенно PEXa произведенные в Европе, лучше других полимерных труб подходят для использования не только в теплом полу, но и в радиаторном отоплении, скрытым методом.

Какие трубы можно встретить в продаже:

  1. UPONOR COMFORT PIPE PE-Xa EVOH Германия (применение до 4 класса эксплуатации)
  2. UPONOR COMFORT PIPE PLUS PE-Xa EVOH Германия (применение до 5 класса эксплуатации, теплый пол и радиаторы)
  3. STOUT PEX-A Испания (применение до 5 класса эксплуатации) ЛУЧШИЙ ВЫБОР по ЦЕНЕ-КАЧЕСТВО

  4. SANEXT «Теплый пол» PE-Xa Россия-Европа (применение до 4 класса эксплуатации)
  5. Valtec PЕ-Xb EVOH Россия-Китай (применение до 4 класса эксплуатации)

Термостойкий полиэтилен PE-RT

Очень часто термостойкий полиэтилен PE-RT называют сшитым полиэтиленом. Но технология производства такого полиэтилена состоит в следующем. В химической реакции «плоский» бутен заменяется на октилен (формула С8Р16 ), имеющий разветвленную в пространстве структуру. В дальнейшем он образует около главной цепи боковые ответвления, представляющие собой взаимно переплетенные цепочки мономера. Они соединяются между собой благодаря механическому переплетению веток, а не за счет межатомных связей.

Трубы PE-RT в основном используются для обогрева полов, где температура и давление ниже, чем в системах водоснабжения и отопления. Хоть производители PE-RT труб, и проводя свою маркетинговую политику, утверждают: свойства их труб такие же, как и у сделанных из сшитого полиэтилена PEX. Однако это вызывает сомнение, поскольку PE-RT – обычный термопласт с ограниченной совокупной стойкостью к повышенным температурам и давлению в системах с горячей водой, что подтверждают гидравлические испытания и последующая практика.

Сравнение кривых регрессии, полученных независимым Институтом полимеров Bodycoat (Бельгия), говорит о том, что долговечность PE-X труб выше, а кривая регрессии, показывающая потерю способности выполнения рабочих функций во времени, для термостойкого полиэтилена PE-RT имеет характерный перелом (потеря прочности при длительной эксплуатации) уже при 70 °С.

  1. BioPipe (PERT) Россия

  2. Royal Thermo 16×2.0 PE-RT (тип 2) (Россия) Самый доступный вариант с высоким качеством



Трубы из нержавеющей стали и меди

Данные виды труб в монтаже теплых полов практически не используются, и основные причины — высокая цена. В связи с тем, что полиэтиленовые трубопроводы лучших немецких производителей в 2 раза дешевле, труб из металла, а срок службы составляет более 50 лет (в теплом полу),  необходимости в таких трубах отпадает. Монтаж пола из медной трубы дороже и монтажник таких полов, должен обладать большим опытом и квалификацией.



Выводы

Как и для другого типа оборудования и материалов, при выборе конкретного производителя мы рекомендуем останавливаться на европейских производителях. В том, что производитель европейский необходимо определять, по штрих коду и надписи «Made in …». Многие продавцы предлагают итальянскую трубу, но не могут подтвердить, что она произведена в Италии, т. к. реально трубу производят в Китае, а реальная родина бренда — Россия. Ну и конечно, если труба производится в европе, то и цена на такую трубу будет не самая низкая, т.к. качество дешемым быть не может. Если сравнивать недорогую трубу немецкую и дорогую китайскую — решайте сами, на сколько вы уверены в реальных характеристиках и качестве китайской трубы, например, в уровне «сшивки» сшитого полиэтилена.

Если делать выводы по матераилам для труб теплого пола, то наши специалисты расставляют материалы в такой последовательности, начиная с наилучшего:

  1. Сшитый полиэтилен PEXa с антидиффузным слоем
  2.  Металлопластик со внутренним слоем PE-RT
  3. Сшитый полиэтилен PEXb,c
  4. Термостойкий полиэтилен PE-RT





как выбрать, шаг укладки, схема и расстояние, расчет и виды

Одной  из ключевых составляющих теплого водяного пола представляются трубы, от верного выбора и правильной раскладки которых во многом зависит эффективность и практичность организуемого встроенного отопления.

Как выбрать трубы для водяного теплого пола? Как рассчитать метраж трубы? Об этом мы и поговорим в статье.

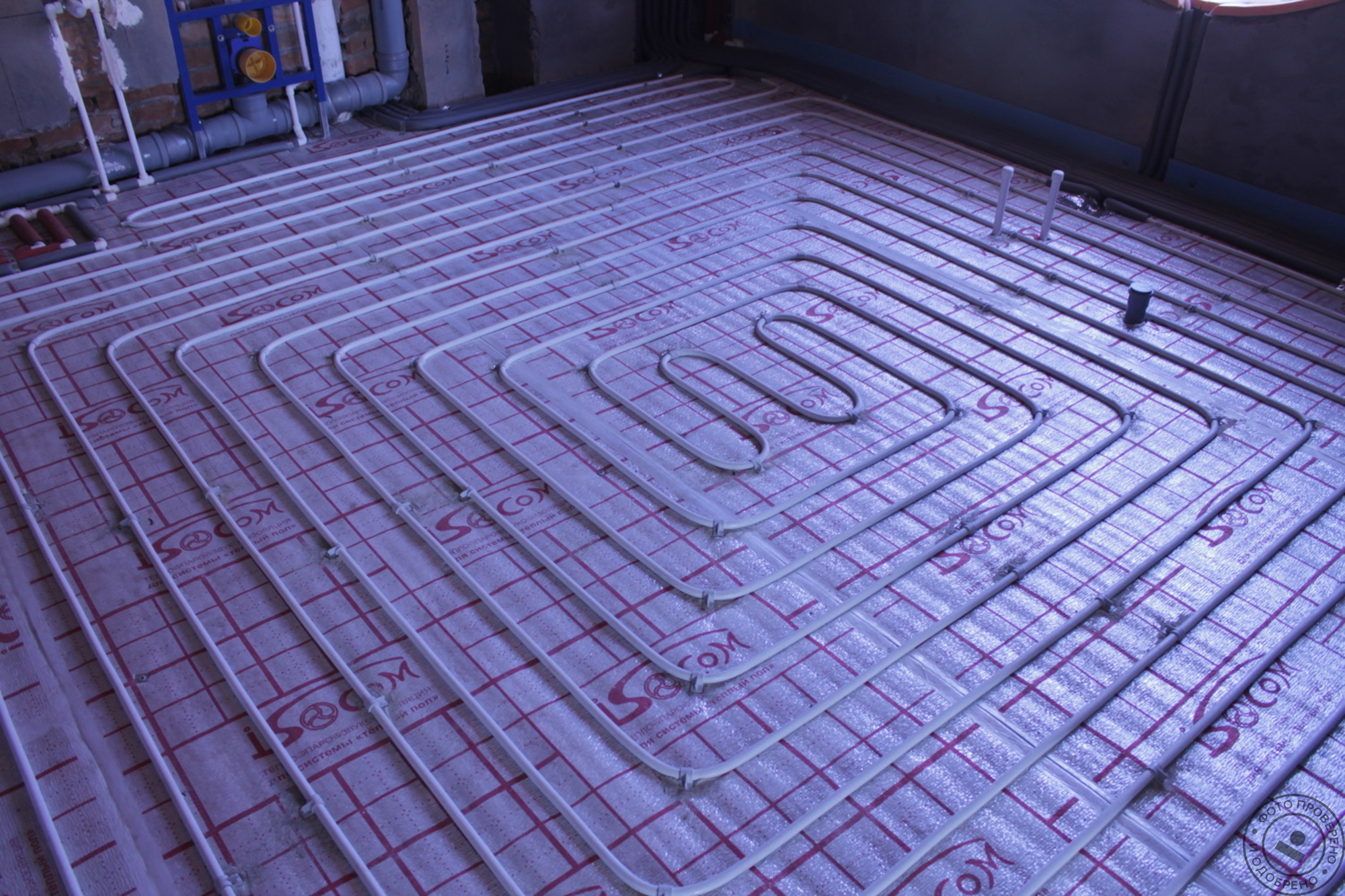

Трубы для теплого водяного пола

Загоревшись идеей основного или дополнительного отопления помещения или жилища в целом, стоит максимально ответственно выбирать трубы под теплый водяной пол. Мысль о том, что вполне можно обойтись остатками и обрезками, материалом подешевле, должна немедленно отметаться.

От качества, параметров и верного расчета комплектующих в конечном итоге зависит уровень комфорта в жилище, экономичность работы системы, ее долговечность и надежность.

Далеко не каждый вариант способен удовлетворять ряду требований, обусловленных самой спецификой монтажа, а также эксплуатации выбранной отопительной системы:

  • ВГП трубы категорически не подходят для теплого водяного пола , поскольку в закрытых контурах по строительным нормам и правилам не разрешается применять прямо- или спиральношовный сварной пайпинг, такие варианты имеют большой вес, что существенно увеличивает нагрузку на перекрытия, а также подвержены коррозии, засорению солями с сужением просвета;
  • укладка труб для теплого водяного пола должна осуществляться с минимумом сращиваний, которые являются «слабыми» местами, способными рано или поздно дать течь, для ликвидации которой придется поднимать декоративное покрытие, удалять залитую стяжку;
  • материал, диаметр, длина, схема укладки труб для водяного теплого пола должны обеспечивать невысокое гидравлическое сопротивление, способное значительно понизить экономичность и эффективность системы отопления;
  • комплектующие должны быть механически прочными, не подверженными термической деформации, отличаться идеально гладкой внутренней поверхностью.

Долговечность системы отапливаемого пола, укладываемого, как правило, под стяжку, должна соизмеряться со сроком эксплуатации самого здания, по крайней мере, до проведения его капремонта. Несмотря на то, что сегодня доступны способы монтажа контуров без заливки, стяжка предпочтительней, так как обеспечивает более надежную защиту трубам от повреждений, а также более мягкий, равномерный прогрев, распределение и отдачу тепла.

Рекомендации для расчетов

С целью уменьшения гидравлического сопротивления системы, повышения эффективности ее работы, специалисты рекомендуют придерживаться соотношений между диаметром трубы для теплого водяного пола и длиной контура:

  • 16 мм — максимальная длина трубы для теплого водяного пола (на 1 контур) в пределах 60-70 м;
  • 20 мм – до 80-90 м;
  • 25 мм – до100-120 м.

Чем больше расстояние между трубами водяного теплого пола, или шаг в каждом контуре, тем больший диаметр труб выбран.

В расчете сколько трубы теплый пол водяной потребует, необходимо определиться с количеством контуров. Существует правило, согласно которому площадь, обогреваемая контуром, не должна превышать 20 квадратных метров. Если площадь комнаты больше, следует организовать несколько контуров.

Выбор по типу

Какие трубы использовать для теплого водяного пола?

На строительном рынке потребителю доступны следующие виды труб для теплого водяного пола, характеризующиеся своими достоинствами и недостатками:

  • Медный пайпинг – наиболее дорог, укладка требует специальных знаний и оборудования, однако только данный тип характеризуются отличным коэффициентом теплоотдачи, прочностью, долговечностью, коррозионной инертностью, пластичностью (при определенных условиях может быть изогнут без сращений).Однако ответ специалистов, какие трубы лучше для теплого водяного пола, остается однозначным.
  • Гофрированная нержавейка – такие трубки для теплого водяного пола не подвержены коррозии, могут быть дополнительно защищены полимерным покрытием, гибки, стабильны в размерах и свойствах, механически прочны, единственный    вид, отличающийся совершенной системой соединительных фитингов (риск протечки исключен). Из минусов можно отметить довольно высокую стоимость и пока еще малую распространенность.
  • Сшитый полиэтилен – одни из лучших труб для теплого водяного пола в виду их гибкости и прочности.Также обеспечивается возможность повышения температуры теплоносителя. Соединение осуществляется методом обжима с помощью специального инструмента и особых фитингов.Для бытового использования, в частности, для укладки контуров для обогрева небольших помещений это хороший вариант. Из минусов – цена, а также то, что раскладка труб водяного теплого пола потребует определенной сноровки в их закреплении.
  • Металлопластик, или полипропилен для горячей воды – наиболее бюджетный и распространенный вариант, тем не менее, при реализации которого не обходится без пайки и стыков.Теплопроводность на среднем уровне, а потому высокой теплоотдачи ждать не приходится, что снижает потенциальный КПД теплого пола. Прочность и долговечность высокие.

Сегодня рейтинг трубы для водяного теплого пола возглавляют варианты из сшитого полиэтилена. Более того, некоторые разновидности разработаны специально для применения в системах отапливаемого водяного пола.

Расчет перед укладкой

Как рассчитать трубу на теплый водяной пол? После того как принято решение, какую трубу выбрать для теплого водяного пола, нужно определить общий расход, учитывая все потери.

Необходимо определиться со схемой укладки. Существует 2 основных варианта – змейка и улитка (спираль). Далее на миллиметровой бумаге с учетом размеров помещения в масштабе составляется схема раскладки контуров. Расчеты, скорее всего, придется делать несколько раз. А потому в расчете труб теплого пола водяного калькулятор онлайн сможет оказать неоценимую помощь.

Схема должна включать расположение мебели. Под крупной тяжелой мебелью обустройство встроенного отопления нецелесообразно.

Расстояние от стены до первой нитки – от 20 см и более. Определить какое расстояние между трубами водяного теплого пола (шаг) можно исходя из размера диаметра, а также требуемой теплоотдачи с учетом общих теплопотерь помещения и назначения системы (дополнительная, основная).

Для того чтобы избежать неравномерного прогрева и холодных зон, шаг трубы для теплого водяного пола не должен превышать 35 см. 16-миллиметрового диаметра хватает для нормального прогрева до 15 см поверхности в обе стороны.

Заключение

Определить, какие трубы нужны для теплого водяного пола, можно самостоятельно. Однако правильно рассчитать метраж, а также выбрать оптимальную схему и шаг укладки труб водяного теплого пола поможет опыт специалиста.

Какие трубы для теплого пола выбрать: Rehau, Uponor, Sanext

Устройство теплых полов в домах и квартирах не только получает все большую популярность, но и пользуется спросом.  Основных причин — почему теплые полы завоевали спрос не много, но в итоге они  весомее других. Помимо тепла в помещении отмечается экономия затрат на пользование коммунальными услугами.  Вопрос выбора труб для теплого пола остается актуальным.

Среди огромного выбора трубопроводных систем, которые предлагает потребителю современный рынок порой достаточно сложно найти для себя лучший вариант системы теплого пола, которая будет полностью соответствовать всем стандартам качества и комфорта. В данной статье мы сопоставим четыре наиболее востребованных изготовителя труб для системы теплого водяного пола, чтобы, сравнив их свойства выбрать наилучший вариант продукции.

  • Продукция  итальянской фирмы Sanext

 Для изготовления продукции компании Sanext используется инновационный материал PEX (сшитый полиэтилен), трубы оснащены анти-кислородным барьером. Благодаря трехслойному покрытию материала, степень шума значительно снижается. Изготовитель дает гарантию на эту систему периодом в 10 лет, предоставляя лимит ответственности в размере 150 тысяч долларов. Согласно заявленным характеристикам, продукция может прослужить 50 лет.

Система теплого пола итальянской фирмы Sanext вмещает в себя все необходимые составляющие для подключения и монтажа теплого пола под ключ. Для создания полностью автоматизированной работы можно дополнительно приобрести комплект температурной регулировки.

Продукция поставляется клиенту в специальных бухтах по 200 и 100 метров, с толщиной стенки трубы в 2 миллиметра, диаметром  16-20 миллиметров. Давление, поддерживающиеся в трубах составляет 6 бар при температуре +90ºС, с вероятностью экстренного повышения температуры до +100ºС.

  • Aquatherm (Германия)

  Изготавливается из полиэтилена и полибутэна PE-RT и PP, с применением экструзионного способа. Как и Sanext материалы этого производителя снабжены анти-кислородным барьером. Лимит ответственности составляет 8 миллионов евро, а гарантия выдается сроком на десять лет, также производитель гарантирует бесплатную замену. Минимальный срок службы составляет 50 лет.

Привилегией материалов данного производителя является высокие показатели упругости и маленький радиус изгиба. В комплекте идут все необходимые составляющие и дополнительно комплект регулировки температуры. Продаются в крупных бухтах по 250 и 500 метров, с толщиной стен от 1,25 до 2 миллиметров и диаметром от 10 до 20 миллиметров. Поддерживается давление в 10 бар и температуру +90ºС PE-RT и +60ºС PP.

  • Фирма Uponor (страна производитель Финляндия)

Сегодня материал финского производства  является одним из самых популярных. Приблизительно один миллион объектов всего мира уже оборудованы таким видом напольного отопления.

Компания Uponor производит:

  • металлопластик;
  • сшитый полиэтилен.

Большее давление могут выдержать металлопластиковые трубы, но полиэтиленовые намного лучше гнуться и облегчают монтаж. В комплекте Uponor поставляет потребителю все необходимое оборудование и составляющие, а также комплект для регулировки температуры.

Реализуется продукция упакованная в бухтах по 120 и 240 метров, диаметром от 16 до 25 миллиметров, с толщиной стенок от 2 до 2.3 миллиметра. Трубы из металлопластика выдерживают давление в 10 бар, а полиэтиленовые – 6 бар. Наиболее подходящий температурный режим + 95ºС, допускается временное повышение температуры до +110ºС

  • Немецкая фирма Rehau

Трубы изготавливаются из материала PEX, трехслойные с низким уровнем шума и снабжены анти-кислородным барьером. Производитель дает гарантию на десять лет, срок эксплуатации составляет пятьдесят лет. Отличительная особенность данной фирмы, такое условие – если температура не будет превышать шестьдесят градусов, гарантия на срок эксплуатации возрастает до 100 лет.

Как и все перечисленные системы теплого пола, Rehau включает в комплект все требуемые компоненты для установки системы под ключ, включая автоматический регулятор температуры. Упаковывается и поставляется в бухтах от 25 до 600 метров, толщина стенки – 1.1 до 2.4 миллиметра. Диаметр варьируется от 10 до 25 миллиметров. При температуре +90 градусов трубы выдерживают давление в 6 бар, на короткое время возможно повышение температурного режима до +110 градусов.

Вывод

Сравнивая разнообразие диаметров, вышеперечисленных фирм лучшими являются трубы торговой марки Rehau (Германия). В вопросе температурного режима и уровня давления лидерство получают PE-RT продукция производителя Aquatherm. Хорошую гарантию на материал дают две компании:  Sanext и Aquatherm официальным представительством которых является компания Агпайп: http://agpipe.ru/truby-dlya-teplogo-vodyanogo-pola. Самые комфортные условия перевозки товара у  Rehau.

Принимая во внимание все факторы можно сделать вывод. Первое место по характеристикам и качеству занимает продукция Aquatherm. Так как при даже самой минимальной толщине трубы сохраняется максимальное давление и температура. Компания располагает долгим сроком эксплуатации продукции и дает отличную гарантию на товар.

© 2021 prestigpol.ru

Какая труба для теплого пола лучше?


Выбирая систему отопления для помещения, мы часто задумываемся какую систему отопления выбрать для самого эффективного прогрева помещения. На сегодняшний день большую популярность набирает система «теплый пол». В холодную пору времени как бы не было прогрето помещение поверхность пола без такой системы будет оставаться прохладной. Для полного комфорта проживания в помещении необходимо устанавливать водяной теплый пол. Но при выборе такого вида отопительной системе необходимо учитывать несколько важных факторов. Монтаж теплого пола имеет множество поворотов и изгибов, поэтому нужно учитывать эластичность и гибкость самого материала. Трубы должны быть прочными, иметь надежное соединение в тех местах, где это требуется, так как вся конструкция покрывается стяжкой и в случаи аварийной ситуации ремонт потребует значительных растрат и сил.
На сегодняшний день иметься достаточно материала для прокладки водяного пола. При выборе труб для водяного теплого пола нужно учитывать такие факторы как – сложность монтажа, стоимость материала, качество и долгий безаварийный срок эксплуатации. Поэтому потребитель старается отдавать предпочтение более дорогим и известным брендам на рынке систем отопления и водоснабжения. Выбирая неизвестный бренд, которого цена на много меньше проверенных появляется риск приобрести подделку.
Разновидность труб для монтажа водяного пола.
Медные трубы.
Медь это прекрасный теплообменник, который быстро нагревается за счет теплоносителя и эффективно и быстро прогревает саму поверхность. Труба имеет отличные характеристики и показатели в коррозийной стойкости, и они имеют большой срок эксплуатации. Но такие трубы дорогостоящие и имеют сложность в самом монтаже, а именно наличии необходимых навыков и оборудования или нанимать специалиста в этой области. Поэтому такую прокладку труб теплого пола используют очень редко.
Полипропиленовые трубы.
Полипропиленовые трубы используются в системе «теплый пол» довольно редко также как и медные трубы. Причина в этом сложный монтаж. Полипропиленовая труба не изгибается и для ее монтажа потребуется большое количество разнообразных фитингов, что не гарантирует целостность всей системы в будущем и это может привести к более дорогим ремонтным работам. Не эластичность трубы усложняет, есть процесс от доставки вплоть до ее монтажа, также и увеличивается затрат сил и времени на ее монтаж.
Металлопластиковые трубы.
Большое предпочтение в системах отопления пола отдают металлопластиковым трубам. Они имеют хорошие показатели по многочисленным критериям, что говорит о самом качестве теплого пола. Металлопластиковая труба это пятислойная труба. Внутренний слой состоит из сшитого полиэтилена с абсолютно гладкой поверхностью. Полиэтилен не подвергается разрушением в виде коррозии и окисления. Гладкий внутренний слой полиэтилена исключает засорения внутри трубы, что играет немаловажную роль в системах отопления «теплый пол». Второй слой это клеевая прослойка, которая сшивает слой полиэтилена и алюминиевой трубой. Алюминий, как и медь, имеет большую теплоотдачу и также эффективно и быстро прогревает поверхность пола, а также имеет хорошую гибкость и сохранение заданной формы. Четвертый слой еще одна клеевая прослойка, которая сшивает алюминиевую трубу с внешней полиэтиленовой трубой. Внешняя полиэтиленовый слой имеет коррозийную стойкость и необходимую прочность. Монтаж металлопластиковой трубы будет достаточно простым. Для этого не требуется особых навыков и наличия, каких либо дорогостоящих инструментов. Металлопластиковая труба имеет большую гибкость, сохраняет форму и монтируется с помощью резьбовых или пресс фитингов. Такой вид монтажа любят монтажники, так как с ней намного проще работать, чем с остальными видами материала. Цена на такой материал вполне доступна.
Трубы из сшитого полиэтилена PEX.
PEX — труба из сшитого полиэтилена красного цвета и создана специально для теплого пола, которая набирает все больше и больше популярности в той области. Монтаж достаточно простой и не нужно наличия дорогостоящих инструментов и особых профессиональных навыков. С помощью уникальных пресс фитингов монтаж занимает всего несколько секунд, и мы получаем прочное герметическое соединение. Полиэтиленовую трубу PEX, как правило, укладывают на специальную подложку фирмы valtec, но мы рекомендуем ее уложить на стальную сетку и стягивать стяжками таким способом вся конструкция станет монолитной и максимально прочной. Полиэтиленовая труба обладает рядом преимуществ по сравнению с другими используемыми материалами. Внутренняя поверхность трубы гладкая и скользкая и не позволяет задерживаться различным накоплениям, что гарантирует полную чистоту трубы в эксплуатации. Легкость трубы позволяет без труда доставлять к месту предназначения в больших количествах и также намного упрощает работу с ними. Высокая тепло проводимость, стойкость к износу материала, стойкость к термическому воздействию (что позволяет значительно повышать температуру в целой системе) и малая ценовая политика делает полиэтиленовую трубу лидером в системе «водяной теплый пол».
Мы рассмотрели возможные варианты «теплый пол». При выборе системы ля теплого пола нужно учитывать надежность, качество и долговечность, простота, скорость монтажа и ценовая политика. Неоспоримым лидером, который объединяет все эти качества, является PEX труба сшитого полиэтилена, так как она была разработана и создана специально для системы «теплый пол». Каждый потребитель сможет сделать для себя необходимые выводы и выбрать качественную систему отопления водяного пола в своем жилищном или офисном пространстве. А грамотный и качественный монтаж всей системы водяного отопления пола обеспечит безукоризненую, долгосрочную и безаварийную работу на долгое время эксплуатации.





Трубы для водяного теплого пола

Поиск по параметрам

Производитель: Valtec

Страна: Италия

68 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

68 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

81 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

81 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

178 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

127 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

70 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

261 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

249 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

573 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

328 руб

Цена указана без скидки

Производитель: Valtec

Страна: Италия

108 руб

Цена указана без скидки

Не будем рассказывать о всех преимуществах теплых полов. Разговор пойдет о том, какие нужны трубы для теплого водяного пола, чтобы система работала надежно, безаварийно и эффективно.

Главное помнить, что здесь не уместен принцип «я его слепила из того, что было». «Из того, что было» вы заработаете только головную боль.



Главные требования для труб под теплый водяной пол



Существуют определенные правила, соблюдение которых позволит жить в тепле и комфорте долгие годы:

  • трубная продукция должна быть цельной. Никакого сращивания, это рано или поздно приведет к протеканию;
  • используйте только гибкий материал, он позволит избежать заломов и легко уложится в нужную форму;
  • если площадь комнаты большая, используйте несколько контуров. В слишком длинных трубных рукавах увеличивается сопротивление, и жидкость прекращает движение. Рекомендуют при сечении трубы в 16мм не использовать рукав длиннее 70м, в 20мм – не больше 90м, в 25мм – не более 120м;
  • не стоит умалчивать и о запасе прочности: изделие должно выдерживать давление в 10 бар и температуру транспортируемой жидкости до 95°С, несмотря на рабочие параметры давления в 8 бар и t в 40°С;
  • внутренние стенки трубы должны быть идеально гладкими.



Из какого материала можно использовать трубы под комфортный пол?



Для этих целей подходят медные рукава. С ними не возникнет проблем при эксплуатации, но для монтажа придется нанимать специалистов с необходимым специальным оборудованием. Кроме всего, стоимость медной трубы для теплого комфортного водяного пола вылетит «в копеечку».

Гофра из нержавейки – изделия прочны, гибки, выдерживают высокие температуры, их (единственные изделия, подходящие для этих целей) можно стыковать. Но снова пугает цена труб из нержавеющей гофры под теплый водяной комфортный пол. Слишком дорого.

Металлопластиковые трубы – относятся к одному из лучших вариантов. Многослойная основа – два слоя пластика и алюминий обеспечивают повышенную прочность. Обладают хорошей теплоотдачей, служат до 50-ти лет, удобны при монтаже и недорогие.

Металлополимерные рукава – также представитель многослойной продукции. Прочность швов при изготовлении превышает прочность алюминиевой прослойки. Устойчивы к температурным перепадам, они не вызывают расслоения. Продаются в бухтах, что облегчает транспортировку. Цена теплого водяного пола из металлополимерной трубы приятно удивит своей доступностью.

Рукава из сшитого полиэтилена обладают низкой звукопроводимостью, антикоррозийные, не реагирует на химические реагенты, устойчивы к механическим воздействиям, гибки, не растрескиваются, противостоят накапливанию внутритрубных отложений. И самое главное достоинство – низкая цена.

Купить трубы для теплого водяного пола можно в интернет-магазине «PROF-SANTEHNIKA.RU» по оптовым ценам.

Трубы для водяного теплого пола

В скором времени планирую делать водяной теплый пол. Подскажите, какие трубы для этого использовать? Мнения моих знакомых расходятся – одни советуют металлопластик, другие полипропилен. Что из них выбрать? Или взять что-то другое?

У меня к автору возникает сразу встречный вопрос-совет – самостоятельно ли вы будете заниматься устройством “теплого пола”?

По задаваемым вопросам видно, что вы не являетесь профессионалом в данной области строительства. Как показывает практика, правильная и надежная работа теплого пола связана не только с правильно выбранными материалами и оборудования, но и от неукоснительного соблюдения технологии монтажа.

Если первое можно для себя раскрыть, ознакомившись с многочисленными статьями и задав вопросы менеджерам на сайтах строительных компаний, то качественный монтаж зачастую под силу только опытным специалистам-монтажникам. Мой совет – доверить квалифицированную работу профессионалам! А о применении различных труб в технологии “теплого пола” я попытаюсь доступно изложить.

Какие бывают виды труб

Если рассматривать теплый пол бытового назначения (в квартирах, жилых домах, и пр.), как в вашем случае, то применение труб почти всегда стандартное: либо полиэтиленовая (ее еще называют полимерной или сшитый полиэтилен), либо металлопластиковая труба (металлополимерная труба).

Полиэтиленовая труба производства Rehau

Металлопластиковые трубы нельзя назвать полиэтиленовыми, так как полимер выполняет в большей степени защитные функции основного прочного компонента – алюминия. Внутренний защитный слой препятствует воздействию теплоносителя, являющегося для металла агрессивной средой, а наружный предотвращает пагубное влияние факторов извне.

Выбор труб для монтажа теплого пола

Какую из этих труб выбрать для монтажа водяного теплого пола? По своим прочностным характеристикам и надежности в эксплуатации они не будут сильно отличаться друг от друга. Однако, исходя из своей практики, могу сказать, что обе унифицированные для всех видов отопления трубы при устройстве теплых полов использовать можно, но профессионалами не рекомендуется. Объясню почему.

Металлопластиковя труба Valtec в разрезе

Полиэтиленовые трубы из-за особенностей структуры материала имеют очень низкую для такого вида отопления теплопроводность. Не отличается хорошей теплоотдачей и обычная металлопластиковая труба. Технические характеристики стандартных труб предполагают транспортировку теплоносителя до источника теплоотдачи (например, радиатор отопления). Теплый водяной пол же предусматривает передачу тепла от стенок труб покрытию.

Таким образом, целесообразнее всего будет применить специально разработанную для теплых водяных полов трубу. Обычно она, как и металлопластиковая, выполнена на основе алюминия, но с принципиальным отличием: внешний и внутренний слои выполнены из полимерного материала с повышенной теплопроводностью.

На рынке материалов для устройства теплых полов представлены также специальные полиэтиленовые трубопроводы, конструкция которых имеет так называемый кислородный слой. Внешний кислород благодаря этому слою не способен проникать в воду и ускорять коррозию элементов системы отопления, что повышает ее долговечность и надежность эксплуатации.

Структура трубы с кислородным слоем

Эти трубы изготавливаются по дорогостоящей технологии сшитого полиэтилена, вследствие чего, на фоне металлопластиковых конкурентов, выделяются более высокой ценой. Из-за этого алюминиевые трубы получили большее распространение. Удобство монтажа и той и другой трубы для водяного теплого пола находится на достаточно высоком уровне, хотя технология укладки немного отличается.

Можно сказать, что обе специальные для напольного отопления трубы неплохо переносят эксплуатацию. И при выборе материала и торговой марки придется полагаться, в основном, на размеры кошелька. Также, нужно остерегаться подделок! Успехов Вам!

Как установить водяное отопление в полу | Руководства по дому

Водяной обогрев пола, также известный как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом. В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно сделаны из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель.Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель. Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, который вам больше всего подходит.

Идите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты.Это может включать удаление гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло. В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждом отсеке. В этом случае вы просверлите все отверстия на одной стороне пола и согните трубку на другом конце.

Закрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут винты или гвозди диаметром 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках.Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления. Медные трубы 3/4 дюйма от этих тройников должны доходить до рециркуляционного контура, обычно устанавливаемого на стене рядом с обогревателем.Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

  • Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
  • Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

  • Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений сантехники и электропроводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо постоянного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете.Радиаторы не лязгали по ночам. Никаких свистящих вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких пылеулавливающих воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

This Old House Эксперт по сантехнике и отоплению Ричард Третеви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

«В этом и состоит привлекательность лучистого теплого пола», — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником.«Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также высокоэффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в зоне замерзания. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит вас до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из проволочного сопротивления, обычно модифицируется в отдельной комнате, такой как ванная комната или кухня. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды из бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или в заливке в бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это все равно, что надеть свитер на радиатор».

Излучатель горячей воды стоит дороже, чем установка других типов систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. И когда дело доходит до комфорта, нет никакого сравнения. В этой категории всегда побеждает Radiant.

Водяной теплый пол

Гарри Кэмпбелл
Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Почему вам нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Наружное управление сбросом

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубки Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя, в этой стране, Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком для своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

ресурсов

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Электрические излучающие маты:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Цюрихское озеро, Иллинойс,
800-875-5258
com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Ларри Дрейк
Ассоциация излучающих панелей
Лавленд, Колорадо
800-660-7187
radiantpanelassociation.org

Трубы из полиэтиленгликоля для теплых полов и водопровода — что такое полиэтиленгликоль и почему это важно?


Pexheat предлагает PEX Tubing для использования в системах водяного отопления и водопровода.Просмотрите наш каталог трубок.

Почему трубки PEX

Трубка

PEX отлично подходит для систем распределения питьевой воды, но с момента появления на рынке она произвела революцию в системе теплых полов. PEX изготовлен из сшитого (стабилизированного) полимера полиэтилена высокой плотности (HDPE). Или широко известный как PEX. HDPE плавится и непрерывно экструдируется в трубу. Трубки PEX гибкие, устойчивы к накипи и хлору, не вызывают коррозии и не образуют точечных отверстий, их устанавливают быстрее, чем металлические или жесткие пластмассовые, и в них меньше соединений и фитингов.Все трубки PEX Tubing , продаваемые на Pexheat.com, перед отправкой проходят тщательные испытания. Некоторые из наших производителей также предоставляют гарантии «замены», если продукт выйдет из строя после установки. Вы можете чувствовать себя уверенно, используя трубку PEX в вашем следующем теплом полу или установке бытовой системы водоснабжения.

Трубка PEX для теплого пола

Теплый пол использовался веками. Однако причиной сокращения использования лучистого теплого пола в домах и других жилых помещениях в 1900-х годах было то, что многие системы теплого пола были установлены с использованием медных или стальных труб.Эти системы теплого пола вышли из строя из-за усталости металла или химической несовместимости с бетоном. Утечки часто было трудно или невозможно было найти и исправить. Однако трубки PEX все изменили. В 60-е годы европейские исследователи открыли новый полимерный материал, названный сшитым полиэтиленом, или сокращенно PEX. Ничто не сравнится с комфортом и теплотой системы лучистого отопления в вашем доме, а системы водяного теплого пола с использованием трубок являются наиболее доступными и простыми в установке.Системы излучающего пола PEX нагревают комнату, пропуская горячую воду через трубы PEX, которые устанавливаются в бетонной плите, прикрепляются под полом или устанавливаются в шпалах над полом. Лучистое тепло PEX Tubing создается в соответствии с высокими стандартами ASTM и обычно в 2–3 раза превышает номинальные значения температуры / разрывного давления ASTM, указанные на трубке, и способны выдерживать значительные температурные изменения, необходимые для системы теплого пола.

Трубки PEX: преимущества и применение

Трубки

PEX очень просты в установке и очень рентабельны.Он дешевле, чем обычная медная сантехника, и имеет исключительный послужной список, когда речь идет о производительности и долговечности. Труба PEX имеет значительные преимущества по сравнению с обычными металлическими трубами, такими как медные, железные или свинцовые. Он также может заменить системы труб из жесткого пластика. Он получил очень положительные отзывы от архитектурных и строительных групп с момента его запуска и быстро завоевал признание строителей. В настоящее время это одна из наиболее часто используемых отопительных труб в отрасли.Все клиенты более чем довольны производительностью и долговечностью труб из PEX для систем теплого пола, а также для бытовых систем водопровода.

Трубки PEX: экономичные решения

Трубы

PEX дешевле, чем другие материалы, используемые для теплого пола. Например, цены на металлы всегда высоки и растут с каждым днем. С другой стороны, трубы из PEX являются экономически выгодными, так как время установки сравнительно меньше.

Благодаря отличному сочетанию превосходных продуктов PEX Tubing и отличного обслуживания, Pexheat является одной из известных компаний в отрасли теплых полов.

Трубы Pex для бытового водоснабжения

Труба Pex в плите

Трубка Pex с пластинами

Подвесные трубки Pex

со шпалами

Бесплатный запрос оценки

Какой трубопровод следует использовать для системы водяного отопления

A.Трубы из АБС-пластика

Трубы из акрилонитрилбутадиенстирола (АБС) долговечны и устойчивы к разложению водой и химическим веществам. Они обычно используются в канализационных системах и системах канализационных стоков (DWV). Они также распространены в электроизоляции. Несмотря на то, что эти трубы прочные, их не рекомендуется использовать при слишком сильном солнечном воздействии, поскольку они могут деформироваться при воздействии на них. Они также не устойчивы к хлорированным и ароматическим углеводородам.

B. Трубы ПВХ

Как и трубы из АБС-пластика, трубы из поливинилхлорида (ПВХ) устойчивы к большинству солей, кислот и щелочей.Однако он менее прочен, так как должен быть более мягким и гибким, чем большинство пластиковых материалов. Они также устойчивы к разложению водой и могут использоваться как над, так и под землей.

C. Трубы PEX

Трубы

PEX производятся из сшитого полиэтилена в основном для того, чтобы сделать материал более прочным. Затем этот материал проходит экструзию, которую вы можете использовать для различных целей. Сюда входят системы водяного охлаждения и обогрева, системы трубопроводов зданий и водопроводы в жилых домах.PEX — это гибкий пластик, который идеально подходит как для холодного, так и для горячего водоснабжения.

D. Медные трубы

Медные трубы долгое время остаются предпочтительным выбором по ряду причин. Некоторые из них включают долговечность, меньшую подверженность утечкам, пригодность для вторичной переработки и устойчивость к перепадам температур. Огромные недостатки меди — это дороговизна и сложность установки.

E. Свинцовые трубы

Свинцовые трубы широко используются в промышленности благодаря своей гибкости, пластичности и коррозионной стойкости.Эти отрасли включают атомные электростанции, химические заводы, гидро- и гальваническую промышленность, а также производство бумаги. Из-за ряда проблем со здоровьем свинцовые трубы запрещены к использованию в жилых помещениях. Однако вы все равно можете использовать их для дренажных и вентиляционных систем.

F. Трубы из ковкого чугуна

Ковкий чугун также является одним из наиболее предпочтительных материалов для труб по ряду причин. Среди них — пластичность, долговечность и коррозионная стойкость. Трубы из высокопрочного чугуна широко используются в производстве химикатов, сточных вод и шламов.

г. Трубы стальные

Сталь, вероятно, является наиболее известным материалом для промышленного применения, включая системы трубопроводов. Он известен своей прочностью, универсальностью, надежностью, простотой установки и обслуживания. Отрасли, в которых используются стальные трубы, включают электростанции, нефтегазовую промышленность, судостроение, строительство и многие другие. Основным недостатком стали является ее склонность к ржавчине, что означает, что обслуживание может быть дорогостоящим.

Основы радиационных тепловых труб

| DoItYourself.com

Установка излучающей тепловой трубы необходима, если вы хотите встроить в свой дом излучающий теплый пол.Другие типы лучистого тепла включают потолочные и стеновые панели, которые сильно отличаются от лучистых полов, хотя физика генерации тепла такая же. Лучистое отопление — более эффективное средство обогрева дома, чем плинтус или принудительное воздушное отопление. Поскольку в этих системах используются воздуховоды, по которым должен проходить нагретый воздух, тепло теряется еще до того, как попадает в комнату. Теплый пол — более эффективный способ обогрева дома, поскольку он теряет очень мало тепла при переходе от бойлера к радиатору отдельной комнаты.Существуют различия в способах установки систем лучистого теплого пола и в трубопроводах, используемых для передачи нагретой воды. Чтобы понять, как работает система водяного теплого пола, необходимы дополнительные пояснения.

Установка теплого пола

Два метода установки лучистого тепла в полы известны как «мокрый» и «сухой». Оба включают в себя серию труб или трубок, проходящих ниже уровня пола. Однако по мере того, как трубы производят тепло, оно поднимается и нагревает комнаты.Мокрая установка подразумевает укладку труб непосредственно в бетонную плиту, расположенную под полом. Трубу можно закрепить либо на толстой термической плите из бетона, либо на более тонком слое, который заливают черным полом. Это самый старый метод получения лучистого тепла, но фундамент дома должен выдерживать вес плиты. Бетон считается термической массой, а это означает, что он сохраняет тепло, выделяемое в трубах. Он является хорошим источником тепла даже ночью, когда прохладно.

При сухом монтаже трубу следует размещать не в бетоне, а между листами фанеры, которые устанавливаются под полом в отведенном для этого воздушном пространстве. Этот тип установки обычно дешевле, чем влажные системы, но требует более высоких температур, потому что также есть воздух для обогрева. Воздух не удерживает тепло, как бетон. Сухие инсталляции также могут быть размещены через балки чернового пола дома. Несмотря на то, что существуют вариации как влажной, так и сухой установки, они являются основными методами прокладки излучающей тепловой трубы под полом дома.

Радиантная тепловая трубка

Трубопроводы, используемые для излучающего теплого пола, обычно изготавливаются из меди, но пластик — еще один часто используемый материал. Предпочтительный напольный излучающий трубопровод известен как PEX или сшитый полиэтилен. Он чрезвычайно гибкий и устойчив к замерзанию и температурам до 200 градусов по Фаренгейту. Трубы из PEX более доступны по цене, чем жесткие трубы, такие как медные. Он разработан, чтобы противостоять внутреннему накоплению и коррозии, а также тише, чем медь.

Трубопроводы для лучистого отопления в полу — это работа для профессионалов. Установка требует многочисленных проверенных навыков и манипулирования несколькими домашними системами, включая водопроводную, фундаментную и электрическую. Однако понимание основ излучающих тепловых труб может позволить вам обсудить детали с подрядчиком по вашему выбору и принять обоснованные решения о наилучшем способе действий для вашей системы лучистого отопления для пола.

Под полом с подогревом — Extreme How To

Это простой факт — тепло идет вверх.Учитывая это, кажется, что наиболее эффективной системой обогрева будет пол. Новые продукты, доступные сегодня, позволяют полу обеспечивать очень эффективное тепло. И не думайте, что лучистый пол с подогревом — это что-то новое. Вероятно, это один из старейших известных методов центрального отопления. Римляне разводили огонь под жилым помещением, и тепло от огня проходило через проходы или каналы под полом. Европейские короли и королевы использовали аналогичную систему в «темные века» для обогрева своих замков. Горячая вода была одной из первых «современных» систем отопления.Еще в 1942 году американская компания начала испытания и эксперименты с лучистым теплом для жилых помещений. После Второй мировой войны эту технику использовали в ряде крупных жилых домов. Металлические трубы первых блоков, установленные в наспех возведенных в то время бетонных плитах, быстро пришли в негодность. А медные, стальные и кованые трубы с годами испортились, когда их поместили в бетонную плиту.

Сегодняшняя технология производства пластмасс позволила получить продукты, которые устраняют проблемы ранее существовавших систем лучистого отопления.Процесс сшивания пластика позволяет получить трубы, которые очень прочны при высоких температурах и высоких давлениях, а гибкость пластика позволяет ему двигаться естественным образом и оседать, как в доме, без утечек или других повреждений.

В отличие от плинтуса с горячей водой или принудительной вентиляции, система лучистого теплого пола нагревает предметы, а не только воздух в комнате. Поскольку каждое здание, независимо от того, насколько хорошо изолировано, постоянно теряет тепло наружу, обычные системы отопления работают, чтобы восполнить эту потерю.Наши тела теряют тепло из-за более холодных объектов вокруг нас. Нам холодно из-за этой потери тепла. Поскольку тепло всегда течет в сторону холода, если вы стоите рядом с объектом, который холоднее вашего тела, этот объект будет отбирать тепло тела.

Система лучистого теплого пола не нагревает воздух напрямую, как плинтус или система принудительной вентиляции. Скорее, лучистая система нагревает пол, стул, диван, столы и так далее, и это замедляет скорость, с которой ваше тело отдает тепло этим объектам.Результат — общее равномерное ощущение тепла и комфорта.

Интересно, что температура воздуха в комнате может быть значительно ниже, если ваше тело находится в комнате, полной теплых предметов. Фактически, многие люди, использующие лучистое тепло, понижают свои термостаты до 65 градусов и по-прежнему чувствуют себя более комфортно, чем с плинтусом или системой принудительной вентиляции, установленной на 70-72 градуса. Важно отметить, что в плинтусе или системе принудительной вентиляции самый теплый воздух находится у потолка, а самый холодный — у пола.Это, конечно, неэффективно. Система сияния, которая обеспечивает теплые ноги и более прохладную голову, более здоровая и комфортная.

Системы лучистого теплого пола могут быть водяными, с циркуляцией воды по трубам, встроенным в пол, или электрическими, использующими электрические тепловые кабели под напольным покрытием. Последнее доступно только для определенных напольных покрытий, а гидронное — нет.

Большинство систем водяных полов разделены на отдельные зоны нагрева. (Изображение любезно предоставлено Uponor Wirsbo)

Гидравлические системы

Системы

Hydronic, такие как системы Radiant Floor Company, используют теплую воду, чтобы превратить ваш пол в большой радиатор, который рассылает волны лучистой энергии во всех направлениях, согревая все в комнате.

Способы нагрева воды столь же разнообразны, как и ваша фантазия. Солнечные панели, котлы на жидком топливе и газе, водонагреватели, котлы на дровах, геотермальные и электрические — все это жизнеспособные методы нагрева воды для системы водяных полов.Затем вода подается по трубке с помощью циркуляционного насоса. Дополнительные материалы, такие как коллекторы, смесительные клапаны, расширительные баки и термостатические регуляторы, встроены в систему для точной настройки тепла для оптимального комфорта.

Перед установкой в ​​вашем доме какой-либо излучающей системы подрядчик или поставщик системы должны выполнить расчет тепловых потерь. Это делается путем определения количества тепла, которое ваш дом потеряет в самый холодный день года в вашем районе.Эти тепловые потери выражаются в британских тепловых единицах или британских тепловых единицах. Затем поставщик или подрядчик проектирует систему таким образом, чтобы тепловая мощность от излучаемого пола превышала тепловые потери из дома. Это достигается за счет комбинации расстояния между трубками и температуры воды.

Высокотехнологичный сшитый полиэтилен сегодня используется в качестве трубопровода для горячей воды. Кроме того, коллекторы и циркуляторы используются для точной настройки системы и направления воды в различные зоны.

По словам сотрудников компании Radiant Floor, «лучистые полы с подогревом — один из наиболее быстрорастущих сегментов рынка жилья, который растет со скоростью от 25 до 30 процентов в год. В новых домах, спроектированных по индивидуальному заказу, это наиболее часто используемая система отопления. Даже домовладельцы, занимающиеся ремонтом, по возможности используют лучистые. Конечно, единственная вещь, которую Radiant не может сделать (по крайней мере, с нынешними технологиями), — это обеспечить кондиционирование воздуха. Если вы живете в районе, где требуется кондиционирование воздуха, тогда вместе с излучающей системой устанавливается система кондиционирования воздуха без печного компонента.”

Три гидронных метода

В лучистом напольном отоплении используются три основных гидравлических метода. В открытой системе используется один источник тепла — водонагреватель для бытового потребления — для обеспечения теплого пола и горячего водоснабжения. Эти две системы в основном связаны друг с другом. Та же самая вода, которая попадает, например, в горячий душ или в посудомоечную машину, сначала проходит через пол. Это очень эффективная система, потому что всю работу выполняет один источник тепла.Если водонагреватель имеет соответствующий размер и соответствует вашим потребностям в отоплении и быту, необходимость в «отдельной» системе отопления отпадает.

Существует два различных типа лучистого отопления для пола. Первый — это гидроника, использующая горячую воду, подаваемую по трубам в полу или под полом. (Изображение любезно предоставлено Uponor Wirsbo)

В закрытой системе для теплого пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре.Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии. Если проблема заключается в защите от замерзания, тогда хорошая идея — закрыть систему с антифризом. Обратной стороной этого типа системы является необходимость использования двух источников тепла.

Доступны три типа гидравлических систем.Первая — это открытая система, в которой используется водонагреватель, используемый для горячего водоснабжения.

Все водонагреватели расходуют тепловую энергию, даже если горелка выключена, а агрегат простаивает между циклами нагрева. Устройство, предназначенное для обогрева пола, расходует тепло только в зимние месяцы, однако потери в режиме ожидания в течение шести месяцев в году могут увеличиваться. При рассмотрении этих систем основным источником тепла является водонагреватель, хотя в некоторых случаях возможен вариант использования солнечной энергии.В любом случае, температура воды, протекающей по трубке, должна составлять от 120 до 135 градусов по Фаренгейту. Важно, чтобы подогреватель горячей воды соответствовал работе. Пока ваши потребности в горячей воде и обогреве помещения составляют менее 300 000 БТЕ, водонагреватель для бытового потребления справится с этой задачей. Некоторые из них специально разработаны для бытовых нужд и отопления помещений. До недавнего времени КПД многих водонагревателей составлял всего 60 процентов. Это означает, что 40 процентов вашего топлива попадает в дымоход.Лучше всего приобрести лучший водонагреватель с максимальной эффективностью, который вы можете себе позволить, и размер его будет соответствовать вашим потребностям в отоплении.

Другая система — лучистое зональное отопление с существующим котлом с использованием плинтуса или чугунных радиаторов. (диаграммы любезно предоставлены компанией Radiant Floor)

Третий тип системы включает соединение теплых полов или «зон» с существующим плинтусом с горячей водой или чугунной радиаторной системой. Во многих случаях установки этого типа источником тепла для воды является бойлер, а не нагреватель горячей воды.Бойлеры нагревают более эффективно, потому что они нагревают небольшое количество воды до очень высоких температур и нагреваются довольно быстро.

Гидравлическая система, установленная в бетонной плите, вероятно, является наиболее эффективным методом обогрева пола. (Изображение любезно предоставлено Uponor Wirsbo)

Если отапливаемая область не очень мала, она, скорее всего, будет разбита на несколько «зон». Зона — это любая область, управляемая одним термостатом и снабжаемая одним циркуляционным насосом.Зона может состоять из множества «контуров» или петель труб или может быть одним контуром. Длина контура не должна превышать 400 футов труб, но зона может содержать любое количество контуров. Как правило, важно свести зонирование к минимуму, и нет ничего плохого в том, чтобы рассматривать весь этаж или этаж как одну зону. Если у вас двухэтажный дом, у вас будет минимум две зоны.

Минимальное зонирование, но зонирование целых участков пола — лучший выбор, потому что лучистое отопление очень равномерное.Например, если у вас есть блок из редко используемых спален, у них должна быть своя зона. Также многие люди предпочитают, чтобы в главной спальне было прохладнее, чем в остальной части дома. Это легко сделать с помощью зонального обогрева пола. С другой стороны, если у вас есть солнечная комната или большая комната с большим количеством стекла и она зонирована с другими комнатами, независимо от того, находится ли термостат в этой комнате или в другой комнате, он не будет обеспечивать комфортное отопление для различных комнат.

Гидравлическая установка

Водяное лучистое отопление можно использовать в нескольких различных строительных приложениях.Установка излучающих труб внутри бетонной плиты либо «на уровне», либо на несколько футов ниже уровня земли как часть полного фундамента, вероятно, является самым простым, наиболее эффективным и высокопроизводительным применением науки. Тепловые преимущества непревзойденные. Фактически, любая бетонная заливка здания должна содержать излучающие трубы, даже если у вас нет ближайших планов по обогреву помещения. Трубки и коллектор относительно недороги, а механические компоненты могут быть добавлены даже спустя годы.

Альтернативой установке плиты на грунте является «подвесная плита», и по своим тепловым характеристикам она может конкурировать с плитой на грунте.Подвесная плита включает песок, цемент или гипсокрит для хранения и рассеивания тепловой энергии. Обратной стороной является дополнительный вес пола, возможная потеря высоты и (особенно при модернизации) трудности с переходом в другие комнаты и регулировкой дверных порогов.

Третий метод — установка радиационных трубок на плате. Это работает в двух основных ситуациях. Первый — это существующая плита, на которую вы планируете добавить балку перекрытия, например, превратив гараж, который на 8 дюймов или около того ниже уровня остальной части дома, в офис или комнату.Вы захотите поднять пол, чтобы он соответствовал остальной части дома. Вторая ситуация — это проект повторного моделирования, который требует удаления существующего чернового пола или помещения, в котором высота потолка слишком высока, и поднять пол не проблема. В обоих случаях балки открываются, а трубы устанавливаются сверху.

Гидравлические системы также могут быть установлены под балками пола.

Последняя система — установка балок перекрытия. Это в первую очередь используется, когда балки пола обнажены, например, в комнатах над недостроенным подвалом или в подвальных помещениях.В этом случае труба проходит между балками и через них и крепится к основанию пола. Обычно это создает больше проблем, но большинство из них легко преодолеваются.

Гидравлические трубки Radiant Onix мощностью

Вт крепятся скобами к нижней стороне чернового пола в многоэтажных проектах. Onix — это гибкие трубы из сшитого EPDM с армированием из арамида и алюминиевым кислородным барьером. Onix проводит тепло через пол, чтобы обогреть вашу комнату, не меняя высоты готового пола.

Электрические кабельные системы

Электрические нагревательные кабели, проложенные в пол под плиткой, мрамором, шифером или, в некоторых случаях, ламинатом, — это еще один подход к внутрипольному отоплению.Примером может служить продукция Warm Tiles. В наборах Warm Tile впервые появились простые в продаже решения для лучистого обогрева пола. Лучистое тепло Warm Tiles подходит практически для любой комнаты: ванной комнаты, кухни, детской или семейной комнаты — где бы вы ни пожелали комфортно теплые полы. При работе на обычном токе Warm Tiles стоит меньше пенни за квадратный фут в день, если система включает в себя специально разработанный термостат Warm Tiles. Если у вас есть возможность самостоятельно укладывать напольное покрытие, установить систему Warm Tiles несложно.Готовые комплекты кабелей для обогрева Warm Tiles позволяют полностью покрыть светлый пол любой формы и удовлетворить многие потребности. Просто сопоставьте площадь, по которой вы ходите, с таблицей выбора теплой плитки, чтобы рассчитать, какую кабельную систему купить. Или же систему можно приобрести в виде сборных матов для экономии труда. Затем выберите контроллер в соответствии с размером вашей системы и требованиями.

Каждый компонент системы содержит подробные инструкции по правильной и безопасной установке. Как правило, установку электрической системы можно выполнить в пять этапов.На первом этапе проектируется система, рассчитывается обогреваемая площадь и определяется количество необходимых кабелей и / или комплектов. На втором этапе электроэнергия подводится к электрическому шкафу управления в помещении или комнатах, которые будут обслуживаться. На третьем этапе устанавливаются кабель и датчик термостата, а также прилагаемые аксессуары в соответствии с инструкциями. На четвертом этапе укладка пола завершается обычным способом, укладкой керамической, мраморной или сланцевой плитки или ламината. На пятом этапе установка контроллера завершается с использованием прилагаемых к нему принадлежностей и инструкций.

Лишь несколько компаний рекомендуют установку под ковровое покрытие. Одна из них — система Environ II, продаваемая Warmly Yours вместе с некоторыми кабелями Flextherm. Хотя любую гидравлическую или электрическую кабельную систему, установленную внутри бетонной плиты, можно использовать под ковром или любым другим полом.

Независимо от используемой системы важно соблюдать местные и государственные правила зонирования для любых установок.

Может быть, у римлян это было с самого начала.Теплые полы могут превратиться в теплые тела. При нынешних высоких затратах на электроэнергию выгодно использовать наиболее эффективную систему отопления, которую вы можете себе позволить. В наши дни вы можете захотеть изучить систему подогрева пола для вашего гаража, магазина, ванной комнаты или даже всего дома. И вы можете сделать это сами, будь то новый дом или переоборудование старого дома, гаража или магазина.

Ряд компаний предлагают внутрипольное лучистое отопление. Дополнительную информацию о напольном отоплении можно получить в ассоциации Radiant Panel Association, www.radiantpanelassociation.org, а также Radiant Design Institute, www.radiantdesigninstitute.org.


Рекомендуемые статьи

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением.Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основные системы водяного теплого пола: электрическое, , водяное, и воздушное, , , напольное отопление.

Из этих трех чаще всего используются электрические и водные системы.

Водяной лучистый теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучшее в целом: Системы обогрева Электрические лучистые полы с подогревом с термостатом Aube Sensing

Лучшая цена за деньги: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако только после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Кредит изображения: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов напольных покрытий, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, по дому циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола — «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Кредит изображения: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не сам нагревается, лучистый потолок может создать очень комфортную комнату, не нарушая при этом существующий пол.

Типы систем теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через каналы к вентиляционным отверстиям, он будет проталкивать воздух через каналы или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; Вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного пола.

При установке плиты грунт выравнивается, затем покрывается слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом создания плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Кредит изображения: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы сэкономите не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен полностью затвердеть, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они обычно не так эффективны и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Кредит изображения: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов повседневного спроса, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Кредит изображения: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются либо во влажном, либо в сухом виде под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой строительного раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, а также заделаны тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают вырабатывать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Стоимость систем электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Warming Systems Электрические лучистые полы с подогревом и сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая выполнять как влажную, так и сухую установку, а также любые виды модернизации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, в которых могут быть отдельные офисы. нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлический лучистый пол с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому ее можно модернизировать или установить новую.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы содержится вода, поэтому меньше шансов на то, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтиленгликолята, гибких трубок, которые не трескаются, не корродируют и не ломаются с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Кредит изображения: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; Для влажных укладок потребуется примерно 3 недели для отверждения, в то время как при сухих укладках верхний пол можно сразу положить и ввести в эксплуатацию в течение нескольких дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерное тепло по всему зданию при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать его более удобным для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

Сделай сам из лучистого теплого пола

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «влажные» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют электрические системы лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем обогрева полов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
