Виды теплогенераторов – Теплогенераторы газовые для воздушного отопления газовое воздушное отопление на примерах фото и видео

Содержание

Теплогенератор — это… Что такое Теплогенератор?

Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Устройство теплогенератора


Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 20 — 70К (для спец.задач до 150), что позволяет устраивать на базе теплогенераторов также и системы приточной вентиляции помещений.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов.

Статическое давление на выходе из теплогенератора определяется мощностью вентилятора (вентиляторов). В зависимости от нагрузки (вентиляционной системы), статическое давление может быть различными и лежит в диапазоне от 100 до 2000 Па.

Для работы в системах приточной вентиляции, теплогенератор может оснащаться камерой сгорания и теплообменником из нержавеющей стали и устройством отвода конденсата. Это необходимо, если теплообменник сильно охлаждается (при температуре продуктов сгорания на выходе после теплообменника ниже 140-160K). При постоянном (номинальном) расходе воздуха, повышенное охлаждение теплообменника может происходить за счёт холодного воздуха на входе перед теплообменником (ниже 0 С) или за счёт понижения тепловой мощности ниже 60-65 % от максимальной паспортной ( номинальной ) даже при работе на 100% рециркулируемом воздухе.

Область применения теплогенераторов

Теплогенераторы применяют, в основном, для организации воздушного отопления и вентиляции промышленных, торговых и складских помещений большого объема, сушки материалов и других технологических процессов, требующих подачи больших масс нагретого воздуха.

См. также

Теплогенератор Шаубергера

Теплогенератор Григгса

Теплогенератор Потапова

Экономический эффект

Нейтральность Нейтральность этого раздела статьи поставлена под сомнение.

На странице обсуждения должны быть подробности.

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопление и/или вентиляции (для объёмных помещений) реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные калориферы (воздушно-отопительные агрегаты) и/или водяные приточные/приточно-вытяжные установки аналогичной тепловой мощности. Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, упрощает обслуживание системы.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно, локально регулировать температуру (и другие параметры) внутри помещения.

В целом, система отопления, выполненная на базе теплогенератора, оказывается выгоднее водяной в установке и эксплуатации (для объёмных помещений, помещений с большими кратностями воздухообмена).

Ссылки

Теплогенераторы для воздушного отопления: газовые воздухонагреватели и агрегаты

Сегодня пользователям предлагается много вариантов для обустройства систем отопления. Каждый тип отличается особенностями, имеет достоинства и недостатки. Среди новых технологий выделяются теплогенераторы для воздушного отопления, которые упрощают процесс и удешевляют расходы на отопление. Рассмотрим виды, принцип работы приборов.

Виды и типы теплогенераторов для воздушного отопления

Основная задача приборов – обеспечение прямой подачи теплоносителя, прогретого до нужной температуры. Являясь хорошей альтернативой обычным котлам отопления, теплогенераторы также требуют сжигания топлива для нагрева теплоносителя.

теплогенераторы для воздушного отопления

Различаются агрегаты по типу применяемого сырья для горения:

  1. Газовый теплогенератор. Популярный вид оборудования, сырьем для которого выступает сжиженный газ. Преимущества в высокой степени сжигания без остатка продуктов горения – по степени экологичности газ превосходит все прочие виды сгораемого топлива. КПД 91%, считается самым высоким среди теплогенераторов. Выпускаются приборы с закрытым и открытым теплообменником. Закрытые типы приборов считаются более безопасными, но и стоят дороже.
  2. Дизельный теплогенератор. В качестве сырья применяется дизельное топливо или керосин. Различаются по виду форсунки, способу подачи топлива – капельному или распылительному. Последний вариант обеспечивает равномерное распыление топлива по всей камере сгорания.
  3. Универсальный агрегат. Работает на любых видах растительных, животных жиров, отработанных маслах и дизельном топливе. Чаще всего приборы теплогенераторы используются в промышленных условиях, где нужен процесс переработки остатков и утилизации масел, жиров. Мощность агрегатов ниже, после сгорания сырья остается шлак, поэтому приборы оборудованы двумя емкостями сгорания, чтобы не прерывать процесс работы при очистке одной камеры – в это время горение производится в другой.
  4. Твердотопливные теплогенераторы. Конструкция представляет собой сочетание традиционной печи и дизельного или газового агрегата. Прибор оснащен камерой закладки топлива с дверцей, колосниками. Сырьем могут выступать дрова, уголь, пеллеты и прочее твердое топливо. КПД генераторов до 85%, но следует учитывать большие размеры, а также необходимость очистки камеры сгорания от шлаков.
  5. Вихревые агрегаты. Приборы работают на антифризе или воде, которые нужны для преобразования электроэнергии в тепловую энергию.

Преимущества и недостатки использования теплогенераторов

системы отопления с применением воздуха

Специалисты отмечают широкий ряд плюсов применения агрегатов:

  • системы отопления с применением воздуха в качестве теплоносителя считаются самыми безопасными и экологичными;
  • оборудование не подтекает, не промерзает при понижении температурного режима;
  • нет промежуточного теплоносителя;
  • небольшие расходы на покупку топлива, обслуживание прибора при высоком уровне выработки тепловой энергии;
  • один прибор может выполнять несколько функций – обогрев, вентиляцию, кондиционирование воздуха в помещении;
  • быстрый прогрев комнаты;
  • возможность подачи теплого воздуха в отдельные зоны или по всему помещению;
  • нет областей с повышенной опасностью прогрева – около радиаторов, печей;
  • простота монтажа/демонтажа;
  • возможность перемещения устройства;
  • универсальность размещения – агрегаты фиксируются на полу, стенах, подвешиваются к потолочной плоскости;
  • невысокая стоимость оборудования;
  • возможность обогрева помещения любого назначения, площади.

Все приборы выполняются с защитой элементов от коррозии, порчи. Дополнительным плюсом является отсутствие препятствий в перемещении теплоносителя. Чтобы обеспечить полноценный прогрев помещений, нужно устанавливать теплогенератор в помещении или той части, которая нуждается в прогревании.

Рекомендуем к прочтению:

Минусы в энергозависимости системы. При отключении электропитания схема не функционирует, поэтому для зон с перебоями подачи питания теплогенераторы не рекомендованы. Также следует брать в расчет, что при повышении требований к мощности генераторов увеличивается цена приборов.

Виды газовых теплогенераторов

Рассматривая воздухонагреватель газовый для воздушного отопления, следует знать различия и особенности приборов. Различаются мобильные, стационарные устройства. Стационарные могут быть напольными и подвесными.

воздухонагреватель газовый

Переносные модели не так популярны из-за необходимости приобретения газовых баллонов, поэтому применение мобильных изделий показано в крайних случаях, например, при отключении отопления в комнате в периоды резкого снижения температуры. Также мобильные газогенераторы могут стать основным видом отопительных приборов в регионах с мягкими зимами.

Стационарные приборы пользуются широкой популярностью и применяются для отопления жилых, офисных, производственных помещений. Напольные газонагреватели для отопления бывают горизонтальными и вертикальными, настенные могут монтироваться как изнутри, так и снаружи помещений.

Совет! Напольные агрегаты удобнее применять для прогревания небольших помещений и устанавливать в зоне входа. Если комната не отличается высотой потолков, то используются горизонтальные устройства, для высоких помещений подойдут вертикальные изделия.

Устройство газовых теплогенераторов

Прибор состоит из основных и вспомогательных узлов, необходимых для подогрева теплоносителя до нужной температуры.

Рекомендуем к прочтению:

устройство газовых теплогенераторов

Конструкционно воздушный теплогенератор газовый выглядит так:

  1. Вентилятор. Нужен для транспортировки потоков нагретого воздуха для отопления и забора отработанных масс из системы, с последующим выводом вверх.
  2. Газовая горелка. Обеспечивает сгорание топлива для подогрева теплоносителя.
  3. Камера сгорания. В ней сырье сгорает без остатка с минимальным объемом углекислого газа.
  4. Теплообменник. Необходим для осуществления процессов теплообмена между воздухом в комнате и теплогенератором, а также для защиты оборудования от перегрева.
  5. Воздуховоды. Системы применяются для транспортировки теплоносителя в комнаты.

На заметку! Прибор работает беспрерывно, прогрев осуществляется циклами – охлажденный воздух забирается и отправляется к нагревательному элементу, откуда снова поступает по воздуховодам. Срок службы зависит от условий эксплуатации и технических характеристик агрегата.

Применение прибора обеспечивает плавный и равномерный прогрев помещения, сам процесс работы осуществляется поэтапно. Сначала холодный воздух притягивается вентилятором и перемещается к нагревательному элементу, затем теплоноситель подается в теплообменник и распределяется по трубопроводам подачи тепла посредством применения воздушных клапанов. Подается теплоноситель в помещения через решетки, к которым подведены воздуховоды.

Расчет и выбор газового генератора

Выбирая агрегат воздушного отопления нужно учитывать размеры теплообменника. Стандартом считаются параметры, где теплодержатель на 1/5 часть больше размеров горелки.

Мощность прибора рассчитывается по формуле P=V x ΔT x K/860, где:

  • V в м3 – это площадь строения, которую нужно отапливать;
  • ΔT в ⁰С обозначает разницу показателей температуры воздуха в помещении и за окном;
  • K обозначает теплоизоляцию дома, число подбирается по справочнику с учетом утепления помещения;
  • 860 является коэффициентом переведения килокалорий в кВт.

После подсчета значений, искомая цифра обозначает мощность агрегата, а смотреть показатель нужно в техническом паспорте на оборудование. Также потребуется обустроить систему непрерывной подачи воздуха в теплонагреватель, для чего оборудуется вентиляционная конструкция.

Совет! Если в помещении есть проблемы с обустройством вентиляции, рекомендуется устанавливать навесной генератор с забором воздуха сразу с улицы.

Теплогенераторы для водяного отопления


Как сделать теплогенератор кавитационный для отопления своими руками и выбрать насос

Чтобы обеспечить экономное отопление жилого, подсобного или производственного помещения, хозяева используют различные схемы и приемы получения тепловой энергии. Для того чтобы собрать теплогенератор кавитационного действия своими руками, следует разобраться в процессах, которые позволяют осуществить выработку тепла.

Что лежит в основе работы

Кавитация обозначает процесс образования парообразных пузырьков в толще воды, чему способствует медленное понижение водяного давления при большой скорости потока. Возникновение каверн или полостей, заполненных паром, может быть вызвано и прохождением акустической волны или излучением лазерного импульса. Замкнутые области воздуха, или кавитационные пустоты, перемещаются водой в область высокого давления, где происходит процесс их схлопывания с излучением волны ударной силы. Явление кавитации не может возникнуть при отсутствии указанных условий.

Физический процесс кавитационного явления сродни закипанию жидкости, но при кипении давление воды и пара в пузырьках является средним по значению и одинаковым. При кавитации давление в жидкости выше среднего и выше парового давления. Понижение же напора носит локальный характер.

При создании нужных условий молекулы газа, которые всегда присутствуют в толще воды, начинают выделяться внутрь образующихся пузырьков. Этот явление проходит интенсивно, так как температура газа внутри полости достигает до 1200ºС из-за постоянного расширения и сжимания пузырьков. Газ в кавитационных полостях содержит большее число молекул кислорода и при взаимодействии с инертными материалами корпуса и других деталей теплогенератора приводит к их скорой коррозии и разрушению.

Исследования показывают, что разрушительному действию агрессивного кислорода подвергаются даже инертные к этому газу материалы – золото и серебро. Кроме того, явление схлопывания воздушных полостей вызывает достаточно шума, что является нежелательной проблемой.

Многие энтузиасты сделали процесс кавитации полезным для создания отопительных теплогенераторов частного дома. Суть системы заключена в замкнутом корпусе, в котором продвигается водяная струя через кавитационное устройство, для получения давления используется обыкновенный насос. В России на первое изобретение отопительной установки был выдан патент в 2013 году. Процесс образования разрыва пузырьков происходит под действием переменного электрического поля. При этом паровые полости являются маленькими по размеру и не взаимодействуют с электродами. Они передвигаются в толщу жидкости, и там происходит вскрытие с выделением дополнительной энергии в теле водяного потока.

Виды теплогенераторов

Роторный генератор тепла

Такое устройство представляет собой видоизмененный насос центробежного действия. В таком устройстве роль статора исполняет корпус насоса, в него установлена входящая и выходящая труба. Основным рабочим органом является камера, внутрь которой помещен подвижный ротор, работающий по типу колеса.

За время создания кавитационных насосов конструкция ротора претерпела много изменений, но самой продуктивной считается модель Григгса, который одним из первых достиг положительных результатов в создании теплогенератора кавитационного действия. В таком устройстве ротор выполнен в форме диска, на поверхности которого предусмотрены многочисленные отверстия. Они глухие, с определенным диаметром и глубиной. Количество ячеек зависит от частоты электрического тока и, следственно, вращения ротора.

Статор в теплогенераторе представляет собой цилиндр, запаянный с обоих концов, в котором вращается ротор. Зазор между диском ротора и стенками статора составляет около 1,5 мм.

Ячейки ротора нужны чтобы в толще струи жидкости, которая постоянно трется о поверхности подвижного и статического цилиндра, возникали завихрения для образования кавитационных полостей. В этом же зазоре и происходит нагрев жидкости. Для эффективной работы теплогенератора поперечный размер ротора должен быть не менее 30 см, при этом определяется скорость вращения 3000 оборотов за минуту. Если сделать ротор меньшего диаметра, тогда следует увеличить число оборотов.

При всей кажущейся простоте отработка четкого действия всех частей роторного теплогенератора требуется довольно точная, включая балансировку подвижного цилиндра. Нужно уплотнение роторного вала с постоянной заменой вышедших из строя изоляционных материалов.

Коэффициент полезного действия подобных генераторов не является впечатляющим, работа сопровождается шумовым эффектом. Срок их службы непродолжителен, хотя они работают на 25% производительнее статических моделей теплогенераторов.

Статический генераторный насос

Наименование статического теплогенератора оборудование получило условно, что связано с отсутствием деталей вращательного действия. Чтобы создать кавитационные процессы в жидкости применяют конструкцию из сопел.

Воссоздание явления кавитации требует обеспечения высокой скорости перемещения воды, для чего применяют мощный насос центробежного принципа. Насос придает повышенное давление потоку воды, которая устремляется во входное отверстие сопла. Выходной диаметр сопла гораздо уже предыдущего и жидкость получает дополнительную энергию движения, скорость ее увеличивается. На выходе из сопла из-за быстрого расширения воды получаются кавитационные эффекты с образованием полостей газа внутри тела жидкости. Прогревание воды происходит по тому же принципу, что и в роторной модели, только эффективность несколько снижена.

Теплогенераторы статического действия имеют ряд преимуществ перед роторными моделями:

  • конструкция статорного прибора не требует принципиально точной балансировки и подгонки деталей ;
  • механическая подготовительная операция не требует четкой шлифовки;
  • из-за отсутствия подвижных деталей гораздо меньше изнашиваются уплотнительные материалы;
  • эксплуатация оборудования более длительная, до 5 лет;
  • в условиях прихода в негодность сопла, его замена потребует меньше затрат, чем в роторном варианте теплогенератора, который нужно воссоздать заново.

Насос повышает давление воды и подает его в рабочую камеру, патрубок которой соединен с ним при помощи фланца.

В рабочем корпусе вода должна получить увеличенную скорость и давление, что осуществляется при помощи труб различного диаметра, сужающихся по ходу потока. В центре рабочей камеры происходит смешение нескольких напорных потоков, приводящее к явлению кавитации.

Чтобы можно было контролировать скоростные характеристики водного потока, на выходе и ходе рабочей полости устанавливают тормозные устройства.

Вода передвигается к патрубку в противоположном конце камеры, откуда поступает в возвратном направлении для повторного использования при помощи насоса циркуляционного действия. Нагрев и получение тепла происходит за счет движения и резкого расширения жидкости на выходе из узкого отверстия сопла.

Положительные и отрицательные свойства теплогенераторов

Кавитационные насосы относят к простым

Подбор оборудования :: О теплогенераторах :: Виды теплогенераторов

Виды теплогенераторов

В зависимости от вида используемого топлива, теплогенераторы можно разделить на несколько видов:

— Универсальные;

— Газовые;

— Дизельные;

— Вихревые.

— Универсальные

Универсальные теплогенераторы

Оснащаются универсальной горелкой, используют дизельное топливо в качестве топлива, отработанное масло, растительные и животные жиры. Установка теплогенераторов этого вида целесообразна в промышленных помещениях, где возникает необходимость в утилизации отработанных масел и жиров (автотехнические центры, мастерские, депо, ремонтные мастерские крупного автотранспорта). Следует учитывать, что при работе на отработанном масле мощность установки будет ограничена (до 200 кВт), в то время, как использование дизельного топлива позволит получить более высокую цифру.

Газовые теплогенераторы

В подавляющем большинстве устанавливаются в вертикальном положении и представляют собой агрегат для непрерывного нагрева воздуха продуктами сгорания газа. При выборе следует обратить внимание на наличие в помещение, где планируется его установка, вентиляции. Если помещение плохо вентилируемое, то необходимо остановить выбор на ТПГ, имеющих отводы отработанных газов за пределы обогреваемого помещения.

Для обогрева и вентилирования овощехранилищ, складских помещений, животноводческих и птицеводческих хозяйств, мастерских хорошо зарекомендовали себя теплогенераторы, отвечающие современным нормам пожарной и экологической безопасности.

Дизельные

Работают на дизельном топливе (солярке, керосине). Они удобны для обогрева больших промышленных помещений. Термостаты, которыми оснащают ТПГ позволяют поддерживать заданную температуру, кроме того, они оснащаются системой безопасности (автоматическая система управления горением). Подбирая дизельный ТПГ, необходимо соблюдать нормы экологической безопасности (кратность воздухообмена помещения должна соответствовать указанной в инструкции). Заправлять такие генераторы необходимо примерно 2 раза в сутки (при непрерывной работе). При отсутствии необходимого воздухообмена в помещении, требующем обогрева, целесообразно выбирать обогреватели на отработанном масле, сгорание топлива в которых происходит в изолированной камере и отсутствует выброс продуктов сгорания в отапливаемое помещение.

Вихревые теплогенераторы

Сравнительно новый (создан в начале 90-х годов) источник энергии представляет собой агрегат, работающий на воде и предназначен для преобразования электроэнергии в тепловую энергию. Вихревые установки не потребляют топлива (продукты горения не выделяются), а значит являются экологически безопасными источниками тепла. В качестве теплоносителя в них используются вода, либо антифриз, что позволяет эксплуатировать их в условиях Крайнего Севера. Эти генераторы устанавливаются непосредственно на объектах, нуждающихся в потреблении тепла и горячей воды, что исключает затраты на прокладку теплотрасс (удовольствие не из дешевых). Вихревые ТПГ оснащены автоматическим управлением, которое позволяет поддерживать заданные параметры теплоносителя. Монтаж и обслуживание этого прибора прост и удобен (подключение к системе отопления осуществляется при помощи прямого и обратного патрубка), остается только следить за необходимым уровнем жидкости в системе и устранять протечки (если таковые возникают). Монтаж возможен, как к новой, так и к уже имеющейся системе отопления.

Как выбрать теплогенератор. На что необходимо обращать внимание при выборе теплогенератора

В современных условиях, когда с каждым днем растут тарифы на энергоресурсы и коммунальные услуги, вопрос выбора эффективного и главное, экономичного средства обогрева, стоит особо остро перед каждым из нас.



Одним из наиболее востребованных ныне на рынке отопительных устройств с данной точки зрения является теплогенератор, который используется для обеспечения необходимого комфорта в промышленных, торговых и складских помещениях большой площади. Итак, вы решили приобрести для своего производства теплогенератор. Как правильно его выбрать? – вот вопрос, на который далее нам предстоит ответить.



Прежде чем купить ту или иную модель теплогенератора, важно заранее определиться с основными параметрами, которым он должен отвечать. От правильности выбора такого устройства зависит не много не мало — его эффективность в работе и экономное потребление энергоресурсов. Поэтому рассмотрим основные критерии выбора теплогенератора.

Вид топлива

Теплогенераторы, которые сегодня представлены на рынке, отличаются между собою, прежде всего, видом топлива, которое они потребляют. Отсюда принято выделять:

  • газовые теплогенераторы – устройства, что работают на природном газе. Они обладают массой достоинств, среди которых относительная дешевизна топлива, надежность в эксплуатации, возможность использовать такое оборудование не только для отопления, но и для нагрева воды. Основной недостаток теплогенераторов, работающих на газе — это необходимость получения разрешительной документации для их установки и обустройства вентиляции. Газовые теплогенераторы бывают настенные или напольные, в зависимости от способа их монтажа, а также с выносной или встроенной горелкой;

  • дизельные теплогенераторы, что работают на жидком топливе, не менее эффективны и надежны в работе. Однако, они стоят значительно дороже газовых из-за сложности оборудования. Кроме того, такие устройства создают значительно больше шума и при всей автоматизации требуют постоянного присутствия человека;
  • электрические теплогенераторы, в отличие от газовых или дизельных, просты в установке и эксплуатации. Они не требуют обустройства сложной вентиляции и разрешительных документов. Однако, используются не так часто, так как стоимость электроэнергии довольно высока. Поэтому они не подходят для постоянного обогрева, а только в качестве дополнительного источника тепла и только в тех случаях, когда нет возможности использовать иные энергоресурсы;

  • комбинированные или специальные теплогенераторы, работающие на мазуте или отработанном масле, позволяют использовать различные виды топлива, исходя из ситуации. Однако их стоимость в разы дороже обычных дизельных. При этом, не каждое отработанное масло может для них подойти. Помимо этого, в процессе эксплуатации такое оборудование требует постоянного ухода. В частности, необходимо регулярно проводить очистку форсунок и системы фильтрации, что не очень удобно.

Мощность

Данный показатель является одним из основополагающих при выборе любого отопительного оборудования, в том числе и теплогенератора. Так как от него зависит, насколько эффективно оно будет справляться со своей задачей.

  1. Мощность определяет то количество тепла, которое необходимо для поддержания требуемой температуры в конкретно взятом помещении. Чтобы данный показатель рассчитать, нужно заранее знать объем помещения, а также теплосберегающие свойства стен, потолка, пола, окон, учесть вентиляцию и многое другое.
  2. Чем точнее будет расчет данного показателя, тем меньше вероятность потратить лишние средства за перегрев помещения или наоборот получить недогрев зимой.

Размер и способ монтажа теплогенератора



Это не менее важный критерий выбора такого устройства, как теплогенератор. Так как некоторые модели имеют довольно внушительные размеры, а значит, способны забрать некоторую часть полезной площади помещения.

  • Такие теплогенераторы, обладающие большой мощностью, чаще всего используются на предприятиях и в производстве. Например, для обогрева больших складских помещений, торговых залов, цехов, теплиц и т.д. Для них предусмотрена возможность уличной установки.
  • Они не бояться негативного воздействия внешних факторов, в частности различных осадков в виде снега и дождей. Отсек горелки надежно защищен так называемым кожухом, что обеспечивает необходимую теплоизоляцию.

  • Теплогенераторы, отличающиеся компактными размерами, устанавливают внутри помещения на пол либо крепят на стену или потолок. При этом, важно хорошо продумать систему воздуховодов и вентиляции, особенно при выборе газового или дизельного устройства, что требуется нормами безопасности.

Фирма производитель

Рассмотрим наиболее популярные фирмы-производители теплогенераторов, которые пользуются большим спросом на рынке среди потребителей.

KROLL


Немецкая торговая марка, которая занимается производством отопительного оборудования вот уже более 30 лет и является одним из лидеров в этой области.

  1. Теплогенераторы Kroll отличаются надежностью и долговечностью, простотой в эксплуатации и с полной автоматизацией оборудования.
  2. Компания Kroll использует только высокотемпературную и нержавеющую сталь отменного качества, а также современные электромоторы.
  3. В ассортимент продукции данной компании входят дизельные, газовые теплогенераторы, а также устройства на отработанном масле.
  4. Кроме того, некоторые модели оснащаются универсальными горелками, что позволяют использовать различные виды топлива, очень удобно.
  5. Отопительное оборудование Kroll широко используется для обеспечения комфорта и тепла в различных помещениях таких, как автостанции, мастерские, торговые площадки, теплицы и оранжереи.

Aerotek


Швейцарская компания, которая специализируется на выпуске систем кондиционирования, вентиляции и воздушного отопления, а именно теплогенераторов.

  1. Ее продукция отличается отменным качеством и надежностью, а также разумными ценами, что и привлекает покупателей во всем мире.
  2. В ассортимент товаров Aerotek входят газовые, дизельные и электрические теплогенераторы различной мощности.
  3. Несмотря на то, что компания существует всего 9 лет, она занимает лидирующие позиции на европейском рынке за счет широкого модельного ряда, постоянного совершенствования технологий и продукции, а также современного дизайна производимого ею отопительного оборудования.

EnergyLogic


Американская компания, которая выпускает теплогенераторы на отработанном масле.

  1. Благодаря собственным разработкам, в частности специальному топливному насосу, специалистам EnergyLogic удалось обеспечить постоянный ток горючего, а значит, сделать свою продукцию максимально безопасной и эффективной в работе.
  2. Теплогенераторы этой торговой марки, помимо всего прочего, имеют стильный дизайн и отличаются компактным размером.
  3. Они могут монтироваться под потолок, тем самым экономя окружающее пространство в небольшом помещении.

Более наглядно о работе теплогенератора можно узнать на видео:

Разновидности теплогенераторов и место их применения

Теплогенераторы – это обогреватели воздуха, имеющие очень высокую тепловую мощность и предназначенные для поддержания микроклимата в помещениях большого объема и площади.

Виды теплогенераторов

В зависимости от вида используемого топлива, теплогенераторы можно разделить на несколько видов:

  • Универсальные;
  • Газовые;
  • Дизельные;
  • Вихревые.

Универсальные

Оснащаются универсальной горелкой, используют дизельное топливо в качестве топлива, отработанное масло, растительные и животные жиры. Установка теплогенераторов этого вида целесообразна в промышленных помещениях, где возникает необходимость в утилизации отработанных масел и жиров (автотехнические центры, мастерские, депо, ремонтные мастерские крупного автотранспорта). Следует учитывать, что при работе на отработанном масле мощность установки будет ограничена (до 200 кВт), в то время, как использование дизельного топлива позволит получить более высокую цифру.

Газовые теплогенераторы

В подавляющем большинстве устанавливаются в вертикальном положении и представляют собой агрегат для непрерывного нагрева воздуха продуктами сгорания газа. При выборе следует обратить внимание на наличие в помещение, где планируется его установка, вентиляции. Если помещение плохо вентилируемое, то необходимо остановить выбор на ТПГ, имеющих отводы отработанных газов за пределы обогреваемого помещения.

Для обогрева и вентилирования овощехранилищ, складских помещений, животноводческих и птицеводческих хозяйств, мастерских хорошо зарекомендовали себя теплогенераторы Master, отвечающие современным нормам пожарной и экологической безопасности.

Дизельные

Работают на дизельном топливе (солярке, керосине). Они удобны для обогрева больших промышленных помещений. Термостаты, которыми оснащают ТПГ позволяют поддерживать заданную температуру, кроме того, они оснащаются системой безопасности (автоматическая система управления горением). Подбирая дизельный ТПГ, необходимо соблюдать нормы экологической безопасности (кратность воздухообмена помещения должна соответствовать указанной в инструкции). Заправлять такие генераторы необходимо примерно 2 раза в сутки (при непрерывной работе). При отсутствии необходимого воздухообмена в помещении, требующем обогрева, целесообразно выбирать обогреватели на отработанном масле , сгорание топлива в которых происходит в изолированной камере и отсутствует выброс продуктов сгорания в отапливаемое помещение.

Вихревые теплогенераторы

Сравнительно новый (создан в начале 90-х годов) источник энергии представляет собой агрегат, работающий на воде и предназначен для преобразования электроэнергии в тепловую энергию. Вихревые установки не потребляют топлива (продукты горения не выделяются), а значит являются экологически безопасными источниками тепла. В качестве теплоносителя в них используются вода, либо антифриз, что позволяет эксплуатировать их в условиях Крайнего Севера. Эти генераторы устанавливаются непосредственно на объектах, нуждающихся в потреблении тепла и горячей воды, что исключает затраты на прокладку теплотрасс (удовольствие не из дешевых). Вихревые ТПГ оснащены автоматическим управлением, которое позволяет поддерживать заданные параметры теплоносителя. Монтаж и обслуживание этого прибора прост и удобен (подключение к системе отопления осуществляется при помощи прямого и обратного патрубка), остается только следить за необходимым уровнем жидкости в системе и устранять протечки (если таковые возникают). Монтаж возможен, как к новой, так и к уже имеющейся системе отопления. Отличный вариант, как для отдельных промышленных строений, так и для жилых домов, коттеджей и дач.

Как выбрать теплогенератор. Подбор теплогенератора для воздушного отопления

Теплогенератор — сложное устройство для воздушного отопления. Данный агрегат, сжигая топливо, нагревает воздух и нагнетает его в помещение. Теплогенераторы могут работать практически на любом топливе — на газообразном, жидком, твердом.

Широко применяются теплогенераторы для отопления помещений больших размеров. У нас можно купить теплогенератор для отопления дома, ангара, теплицы и других зданий.

Приобретая теплогенератор, необходимо внимательно отнестись к его подбору, так как ошибки при выборе данного устройства могут привести к техническим неполадкам в его работе, недостаточному прогреву помещения, а кроме того, к переплате за проект и оборудование.

Чтобы выбрать теплогенератор правильно, необходимо обратить внимание на следующие параметры

Мощность теплогенератора

Мощность теплогенератора зависит от количества теплоты, необходимого для поддержания в помещении желаемой температуры. Для этого, в свою очередь, необходимо знать теплопотери помещения, которые определяются:

  • Объемом помещения
  • Теплоизоляционными свойствами стен, кровли, остекления
  • Количеством ворот и коэффициентом их использования
  • Климатической нормой для вашего региона
  • Воздухообменом от вентиляции,
  • Внутренними теплопритоками (теплом, выделяющимся от людей, оборудования, техники, электроосветительных приборов) и т.д.

Точный тепловой расчет теплогенератора снизит вероятность как переплаты за избыточную мощность агрегата, так и покупки воздухонагревателя с недостаточной мощностью (а как следствие и недогрева вашего объекта).

Кроме того, с данной характеристикой связаны объем подаваемого теплогенератором воздуха и увеличение температуры (дельта Т).

Место установки теплогенератора

Уличный теплогенератор CarlieuklimaВ зависимости от того, где устройство будет находиться, различают теплогенераторы уличного и внутреннего исполнения.  Воздухонагреватели с возможностью уличной установки удобны тем, что для их использования не требуется обустройство специального помещения.

Благодаря этому Вы можете сэкономить полезную площадь объекта и избежать ограничений по максимальной мощности отопительного оборудования, разрешенного к внутренней установке без создания отдельного помещения котельной (до 100 кВт).
Уличные теплогенераторы защищены от воздействия осадков. Отсек горелки таких воздухонагревателей защищается специальным кожухом и имеет подогрев и теплоизоляцию.

Выпускаются модели для низких температур (до – 40 0С.)



Тип корпуса теплогенератора и способ его установки

По способу монтажа выделяют мобильные и стационарные воздухонагреватели. Мобильные устройства компактны и легко переносятся благодаря своим конструкционным особенностям (колесикам, ручкам), но применяются достаточно редко — для работы с ними нужны компактные источники топлива (баллоны с газом, например) и своевременный их подвоз, что нередко вызывает затруднения. Они используются в основном в экстренных случаях (при катастрофах, крупных авариях и т.п.). Кроме того, дешевле и выгоднее купить тепловую пушку.

Стационарные теплогенераторы, в свою очередь, бывают подвесными и напольными. Подвесные имеют небольшие габариты, крепятся как снаружи помещения, так и внутри на настенных кронштейнах или на кровле здания. Чаще всего работают на газе.

Напольные теплогенераторы выпускаются с вертикальным или горизонтальным типом корпуса. Горизонтальные оптимальны для использования в невысоких помещениях, вертикальные —  для установки в доме или на улице.

Мобильный теплогенератор Kroll M Подвесной теплогенератор Греерс ГП Напольный теплогенератор горизонтальный Томир Стандарт ВТР Напольный теплогенератор вертикальный Euronord H
Мобильный теплогенератор Подвесной теплогенератор

Напольный теплогенератор

горизонтальный

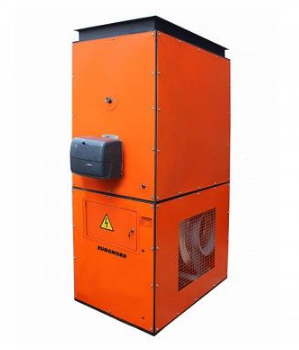

Напольный теплогенератор

вертикальный

Использование воздуховодов

Нагретый воздух из теплогенератора может распределяться по помещению через решетки в корпусе устройства либо через систему подключенных к нему вентиляционных каналов – воздуховодов.

При использовании системы воздуховодов повышается циркуляция теплого воздуха, что увеличивает эффективность обогрева помещений. Однако и стоят теплогенераторы для работы в системе вентиляции дороже, чем устройства для работы без воздуховодов.

Если Вы решили использовать воздуховод, также нужно определить, будет он подводится к агрегату справа или слева.

Важно: для использования системы воздуховодов необходимо правильно рассчитать статическое давление вентилятора теплогенератора

Возможно исполнение теплогенераторов со статическим давлением вентилятора от 150 до 800 Па и выше.
При неверном расчете статического давления (напора) в сторону его завышения, моторы вентиляторов будут перегреваться из-за слишком низкой загрузки колеса вентилятора и в итоге могут сгореть.
Если же напорность занижена, нагретый воздух не будет равномерно заполнять все воздуховоды и будет происходить недогрев части помещений.

Теплогенератор Tecnoclima TCE без воздуховодов Теплогенератор Tecnoclima TCE c воздуховодами

Теплогенератор Tecnoclima TCE без воздуховодов

Теплогенератор Tecnoclima TCE c воздуховодами

Тип используемого топлива

Теплогенератор APEN горизонтального типа с обвязкой воздуховодами. Подача воздуха справа, выход слеваТеплогенератор может оснащаться наддувной горелкой на любом топливе – газе, дизеле, отработке, мазуте или сразу на нескольких. Главное – она должна соответствовать воздухонагревателю по мощности.

Когда в теплогенераторе применяется модулируемая или двухступенчатая горелка, важно обустроить систему дренажа теплообменника для удаления выпадающего конденсата.

Материал теплообменника

Часто теплогенератор входит в систему приточной вентиляции. Нередко требуется 100% приток наружного воздуха. В таких случаях необходимо использовать теплообменник из нержавеющей стали, так как теплообменник из углеродистой стали разрушится коррозией за считанные месяцы.
Также остановить выбор на теплогенераторе с нержавеющим теплообменником следует при использовании в агрегате модулируемых или двухступенчатых горелок — в этом случае процесс конденсации идет постоянно.
Когда применяется модулируемая или двухступенчатая горелка на жидком топливе, необходимо подобрать устройство с теплообменником из кислотостойкой нержавеющей стали марки AISI 314 и выше (дизельное топливо содержит серу, и конденсат является, по сути, крайне агрессивным раствором серной кислоты)

Таким образом, при выборе теплогенератора, ответьте на следующие вопросы:

  • Какой мощности теплогенератор Вам нужен?
  • Где Вы хотите установить теплогенератор — на улице или в помещении?
  • Как Вы собираетесь установить теплогенератор (подвесить или расположить на полу; вертикально или горизонтально)
  • Нужно ли Вам, чтобы теплогенератор работал с системой воздуховодов? Если да — воздуховод будет подводится справа или слева?
  • Какое топливо Вы будете использовать для отопления?
  • Из чего будет выполнен теплообменник теплогенератора?

Подбор теплогенератора – сложный процесс. Помимо вышесказанного, существует множество аспектов и тонкостей, которые также нужно учитывать при выборе воздухонагревателя – агрессивная среда, повышенная влажность, давление, температура и т.д.

Чтобы не ошибиться и не переплатить, лучше всего проконсультироваться с техническим специалистом, инженером-проектировщиком воздушного отопления. Подробнее про то, как определить мощность теплогенератора с учетом теплопотерь и расчет воздушного отопления в этой статье.

Оставить заявку на подбор теплогенератора, проконсультироваться или задать интересующий вопрос Вы можете по телефону, электронной почте, через онлайн-консультант. Мы бесплатно подберем для вас необходимое оборудование.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
