Уутэ схема – Методический документ. Устройство систем учета и регулирования тепловой энергии

Содержание

Каталог типовых узлов учета тепловой энергии типовые проекты УУТЭ узел учёта тепла проект

    Исполнения по нагрузке:
  • — до 0,2 Гкал/ч;
  • — 0,2…0,3 Гкал/ч;
  • — 0,3…0,9 Гкал/ч;
  • — более 0,9 Гкал/ч;
  • Двух-, трёх- и четырехтрубная схема присоединения;
  • Максимальные габариты: 0,6 x 1,8 x 1,6 метра;
  • Максимальный вес узла: 60 кг.
  1. АИТП-УУТЭ2. Узел учета под двухтрубную схему присоединения
  2. АИТП-УУТЭ3. Узел учета под трехтрубную схему присоединения
  3. АИТП-УУТЭ4. Узел учета под четырехтрубную схему присоединения
  4. Типовые проекты узлов учета (двух-, трех- и четырехтрубная схемы)

1АИТП-УУТЭ2. Узел учета под двухтрубную схему присоединения


Подобрать »
  • исполнения по нагрузке: 0,2-0,3-0,9 и более 0,9 Гкал/час;
  • опционально комплектуется узлом промыва ввода и узлом присоединения дома;
  • штатно комплектуется типовым щитом учёта АИТП-ЩУ1

2АИТП-УУТЭ3. Узел учета под трехтрубную схему присоединения


Подобрать »
  • исполнения по нагрузке: 0,2-0,3-0,9 и более 0,9 Гкал/час;
  • опционально комплектуется узлом промыва ввода и узлом присоединения дома;
  • штатно комплектуется типовым щитом учёта АИТП-ЩУ1

3АИТП-УУТЭ4. Узел учета под четырехтрубную схему присоединения


Подобрать »
  • исполнения по нагрузке: 0,2-0,3-0,9 и более 0,9 Гкал/час;
  • опционально комплектуется узлом промыва ввода и узлом присоединения дома;
  • штатно комплектуется типовым щитом учёта АИТП-ЩУ1

4Типовые проекты узлов учета (двух-, трех- и четырехтрубная схемы)

Проекты узлов учёта тепловой энергии (УУТЭ) предназначены для ознакомления и использования проектными организациями. Вы можете их скачать и свободно использовать по своему усмотрению.
Для просмотра и печати каждый проект представлен pdf-версией, включающей в себя все листы комплекта. Исходные материалы каждого проекта содержат все необходимые, хорошо оформенные чертежи, схемы и документы в форматах Autocad (dwg), Word (doc) и Excel (xls).

Проекты выполнены в двух вариантах — с применением измерительных участков (УИ) и с применением модулей присоединительных (МП-РС).

termotronic.ru

Принципиальная Схема Итп — tokzamer.ru

В процессе эксплуатации могут возникать утечки теплоносителя из контура отопительной системы.


После элеватора еще и обратку считать будет.

Журнал учета КИПа, выдачи нарядов-допусков, оперативный, учета выявленных при осмотре установок и сетей дефектов, проверки знаний, а также инструктажей. Схема теплового узла Регулировку подачи теплоносителя осуществляют узлы элеваторные отопления дома.

Как работают тепловые пункты в многоквартирных домах?

Подпитка горячего водоснабжения выполняется от системы холодного водоснабжения. Вода в циркуляционном контуре посредством циркуляционного насосного оборудования для горячего водоснабжения передвигается по кругу от теплового пункта к потребителям и обратно.

В общем оно того стоит!

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно. Бюджет проекта составляет млн.

В нем она нагревается сетевой водой, поступающей из подающего трубопровода внешней сети. Постоянный расход горячей сетевой воды обеспечивает автоматический регулятор расхода РР.


Для работы такого узла обязательно наличие источника электроэнергии достаточно большой мощности.

Проверка ИТП

Зависимая схема с двухходовым клапаном и насосами в обратном трубопроводе

От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. На эффективность работы напрямую влияют колебания гидравлического режима в тепловых сетях.


Помимо того, современные проекты предусматривают обустройство удаленного доступа к управлению тепловыми пунктами.

На сегодняшний день популярностью пользуются устройства, с электрическим приводом регулировки сопла, благодаря чему появляется возможность автоматического изменения расхода теплоносителя в системе отопления многоквартирных домов.

При монтаже автоматизированного теплового пункта можно пользоваться пофасадным регулированием, когда регулировка одной стороны МКД не зависит от другой.


Подпитка отопительной системы происходит с помощью соответствующего насосного оборудования из обратного трубопровода тепловых сетей.

Отопительная система также является замкнутым контуром, по которому происходит движение теплоносителя с помощью циркуляционных насосов от теплового пункта к потребителям и обратно. Затем теплоноситель направляется в обратный трубопровод и по магистральной сети поступает обратно для повторного использования на теплогенерирующее предприятие.

Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Она меняет просвет сопла и в результате меняется расход теплоносителя.
Тепловой пункт с погодозависимым регулированием

Элеваторный узел системы отопления – принцип работы

На рисунках ниже указаны самые распространенные схемы соединения тепловых сетей и тепловых пунктов.


В статье рассмотрены принципиальные схемы тепловых пунктов ТП , а не монтажные. Датчик тепла устанавливается в подающую трубу, которая находится в подвале, до элеватора.

Сертификаты на используемые электроды и трубопроводы. В составе ИТП, который также управляет системой горячего водоснабжения дома, прежде всего необходим теплообменник, в котором, собственно, происходит подогрев воды из водопровода до необходимой температуры, также регулирующий клапан с электроприводом, которым управляет электронный регулятор температуры или автоматический регулятор температуры прямого действия, а также автоматический регулятор перепада давления и два циркуляционных насоса.

Руководство УК вынуждено полагаться на проектировщиков, однако они обычно аффилированы с конкретным производителем ТП или компанией, производящей монтаж. Не допускается применять чрезмерное усилие в случае ручного управления клапаном, а также при наличии давления в системе нельзя разбирать регуляторы. Реализация на практике индивидуального теплового пункта Первые современные энергоэффективные модульные ИТП в Украине были установлены в Киеве в период — гг. Ведь очень часто расчетное потребление значительно больше фактического по причине того, что при расчете нагрузки поставщики тепловой энергии завышают их значения, ссылаясь на дополнительные расходы.

От его характеристик во многом зависит регулирование систем отопления и ГВС, а также эффективность использования тепловой энергии. Наблюдать за отсутствием постороннего шума, а также не допускать повышенной вибрации. При этом необходимо, чтобы температура теплоносителя в системе отопления изменялась в зависимости от изменения температуры наружного воздуха.

Зависимая схема с двухходовым клапаном и насосами в подающем трубопроводе


Подобных ситуаций позволит избежать установка приборов учета. При этом по мере необходимости потребители отбирают из контура воду. Может состоять из одного или нескольких блоков. Проектные документы, где есть все необходимые согласования. Дейнеко Индивидуальный тепловой пункт ИТП — важнейшая составляющая систем теплоснабжения зданий.

Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Охлажденная сетевая вода поступает в систему отопления.

Но любая система имеет и недостатки, коллекторный узел не стал исключением: Для каждого элемента элеватора нужны отдельные расчеты. Принципиальная схема ИТП для двух систем отопления при зависимом присоединении к тепловой сети и системы ГВС с непосредственным водоразбором. Изменение просвета меняет скорость движения воды.
Суть схемы теплоснабжения Москвы

Особенности работы ЦТП монтаж тепловых пунктов

Отопительную систему подпитывает обратный трубопровод теплосетей. Источники тепла и системы транспорта тепловой энергии[ править править код ] Источником тепла для ТП служат теплогенерирующие предприятия котельные , теплоэлектроцентрали.

Вода, из наружной водопроводной сети подается в подогреватель ГВС.

Компенсация понижения уровня давления осуществляется посредством группы насосов. Просмотрено: Схему ГВС можно обозначить как одноступенчатую, независимую и параллельную.

Режим коррекции — автоматический. Часто тепло из системы ГВС используется потребителями для частичного отопления помещений, например ванных комнат в многоквартирных жилых домах. Расход горячей сетевой воды на подогреватель II-ой ступени регулирует регулятор температуры клапан термореле в зависимости от температуры воды за подогревателем II-ой ступени.

Рекомендуем: Как измеряется петля фаза ноль

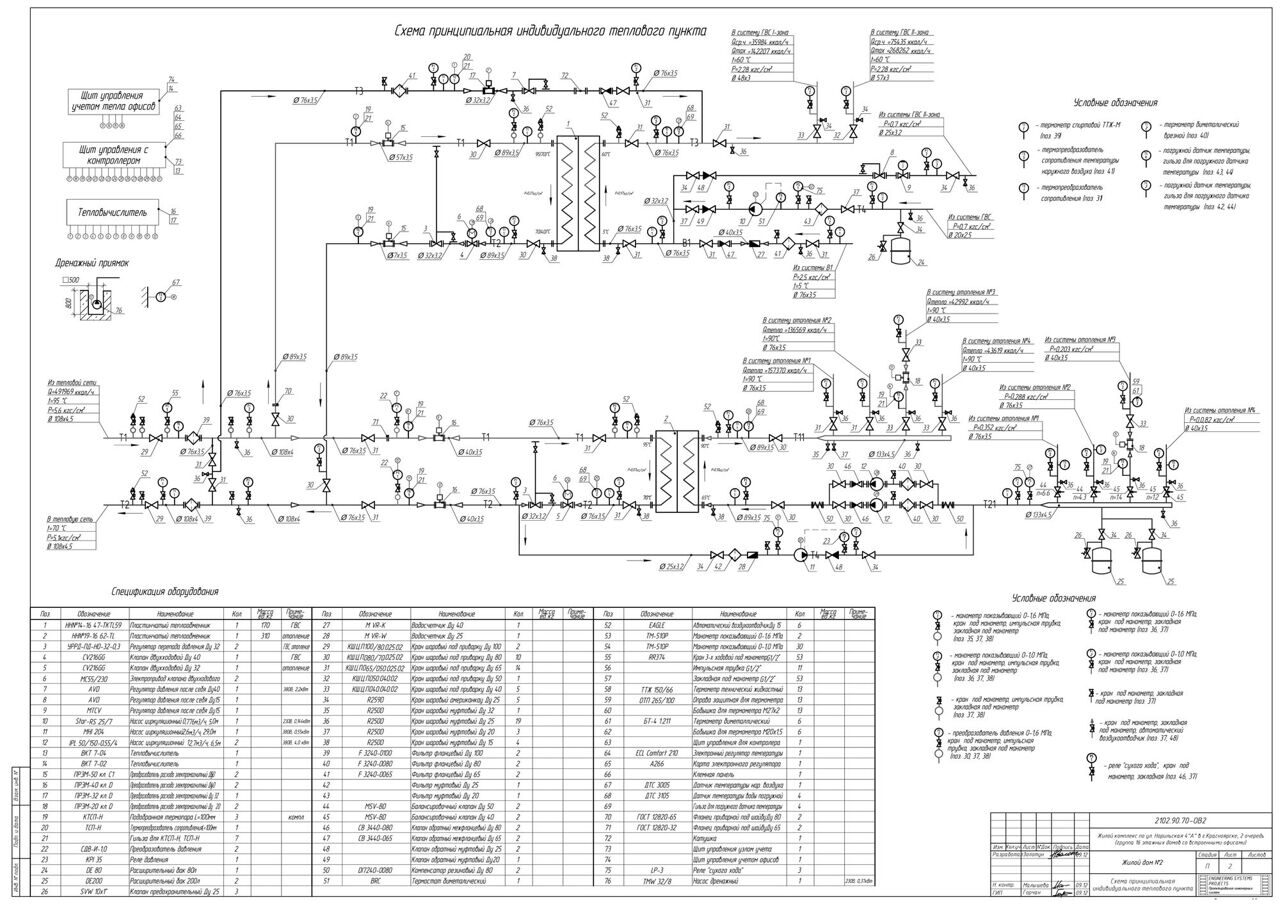

Принципиальная схема индивидуального теплового пункта утверждается. Тепловые пункты

Акт на промывку и опрессовку систем тепловые сети, отопительная система и система горячего водоснабжения. ИТП для отопления, горячего водоснабжения и вентиляции. Проектную документацию со всеми необходимыми согласованиями. Все это оборудование должно работать исключительно в автоматическом режиме, поэтому критически важно правильное налаживание всего комплекса оборудования для работы в конкретном доме.

ЦТП должны размещаться на границах микрорайонов кварталов между магистральными, распределительными сетями и квартальными. Одна из них — это отопительная система. При наличии ЦТП в каждом отдельном здании обязательно устройство ИТП, который выполняет только те функции, которые не предусмотрены в ЦТП и необходимы для системы теплопотребления данного здания.

Это устройство можно представить в виде емкости. Но стоимость такого устройства намного выше, хотя его использование более экономично. Расход тепла контролируется и учитывается. После элеватора еще и обратку считать будет.

После элеваторного узла смешанный теплоноситель подается в систему отопления здания. Монтажная компания должна быть членом СРО. Далее, как наиболее распространённый, рассматривается ТП с закрытой системой горячего водоснабжения и независимой схемой присоединения системы отопления.
Создание принципиальной схемы индивидуального теплового пункта в AutoCAD P&ID

tokzamer.ru

Паспорт узла учета тепловой энергии образец

В конце 2016 года теплоснабжающие организации стали требовать при вводе в эксплуатацию или повторном допуске паспорт узла учета тепловой энергии. В статье мы попробуем разобраться с законностью таких требований, какие санкции могут к Вам применить, если вовремя не предоставить паспорт узла учета тепловой энергии, также в конце статьи Вы сможете скачать образец паспорта узла учета тепла (тепловой энергии).


На каком основании требуют паспорт узла учета

тепловой энергии

Постановлением Правительства Российской Федерации от 18 ноября 2013 г утверждены правила коммерческого учета тепловой энергии, теплоносителя № 1034. Все желающие могут скачать правила в формате Word, упакованы в zip архив, так нам с вами будет проще понять источник появившейся проблемы с паспортом узла учета и вообще с проблемами, возникшими с учетом тепла после принятия новых правил.



Что входит в паспорта узла учета тепловой энергии

Пункт 63 выше указанных правил коммерческого учета тепловой энергии гласит — для ввода узла учета в эксплуатацию владелец узла учета представляет комиссии проект узла учета… паспорт узла учета…, который включает в себя: далее идет перечисление документов, которые в обязательном порядке должны находиться в паспорте узла учета.


Схема трубопроводов с указанием протяженности и диаметров

Схема трубопроводов – далее дословно из правил, (начиная от границы балансовой принадлежности) с указанием протяженности и диаметров трубопроводов, запорной арматуры, контрольно-измерительных приборов, грязевиков, спускников и перемычек между трубопроводами. У многих при виде данного требования сразу же возникает вопрос, граничащий и истерикой – где все это брать, и кто должен делать.

Правила в этом же 63 пункте нам отвечают — владелец узла учета, а уж кого он наймет или сделает сам, решать ему. Если Вы еще раз внимательно перечитаете данный пункт правил коммерческого учета, становится ясно, что схема трубопроводов не что иное, как принципиальная схема вашего ИТП с УУТЭ, только на ней дополнительно нанесены данные с акта раздела границ приложения к вашему договору теплоснабжения. Кстати все это в обязательном порядке есть в проекте узла учета тепловой энергии только на отдельных листах. Это:

  • план подключения потребителя к тепловой сети;
  • принципиальная схема теплового пункта с узлом учета;
  • план теплового пункта с указанием мест установки датчиков, размещения приборов учета и схемы кабельных проводок;
  • А также в приложении к техническим условиям на проектирование теплового пункта – Акт раздела границ.

Самое простое решение в данном случае сделать ксерокопию принципиальной схемы теплового пункта с узлом учета и нанести на нее ручкой с черной пастой трубопроводы до границ раздела с указанием диаметров и длин трубопроводов, запорной арматуры и т.д.

Для четкого выделения границ балансовой принадлежности потребителя и РСО выделите их разным цветом, можно маркером или фломастером. Все это творение заверьте со своей стороны подписью ответственного лица и вашей печатью.

Отказа со стороны РСО (ресурсоснабжающей организации) по приемке такой самодельной схемы трубопроводов быть недолжно, в правилах коммерческого учета нет требований к профессиональности схемы.

Все остальные документы Вы и раньше должны были предъявлять при сдаче узла учета тепла в эксплуатацию, только «изобретение паспорта узла учета» разработчиков правил должен заметить очень удачная, систематизировала и объединила все документы в единый паспорт узла учета тепловой энергии. Делается паспорт один раз на все время существования УУТЭ, естественно при замене приборов, ремонте, госповерке он должен обновляться новыми паспортами или сведениями о госповерке на приборы.

Вот список остальных документов, которые должны находиться в паспорте узла учета тепла: свидетельства о поверке… с действующими клеймами поверителя:

  • база настроечных параметров для тепловычислителя;
  • схема пломбирования средств измерений;
  • почасовые (обычно за сутки), и суточные ведомости непрерывной работы узла учета в течение 3 суток. Для объектов с горячим водоснабжением требование к распечаткам изменилось, теперь это 7 суток.

Откуда в требованиях к суточным ведомостям (распечаткам) появились 7 суток?

На первый взгляд это действительно неоправданно долго, но столь длительные период пусконаладочных работ на объектах с горячей водой обусловлен суточным и недельным коэффициентом неравномерности потребления горячей воды. В выходные мы все дома и хотя берем воды больше в течение суток в среднем за час водоразбор меньше чем в будние дни, когда в обед или вечером после работы мы все открываем краны с горячей водой.

Именно анализирую распечатки (ведомости работы приборов узла учета тепловой энергии) можно понять, насколько правильно он настроен, обеспечивают ли тепловики нас с вами горячей водой в полном объеме и заодно внести корректировки в настройку приборов регулировки.

И последнее замечание – вызов представителей тепловых сетей для ввода узла учета в эксплуатацию осуществляется не менее чем за 10 рабочих дней до предполагаемого дня ввода в эксплуатацию, письмо на вызов предоставляется вместе с копией подготовленного вами паспорта узла учета тепловой энергии. Письмо и копию проекта паспорта правильнее всего передать в секретариат теплоснабжающей организации под подпись.

И так мы выяснили — требовать при вводе в эксплуатацию или повторном допуске паспорт узла учета тепловой энергии тепловики право имеют. Теперь о санкциях, если мы этого не сделаем. Не сдав вовремя узел учета тепла в эксплуатацию, по причине отсутствия или нежелания предъявлять какой то паспорт,  мы наказываем сами себя.

Начисляют нам не по теплосчетчику, а по нормативу или по средним значениям, а еще хуже с повышающим коэффициентом, который может достигать 1,5 норматива. Так государство наказывает нерадивых и ленивых своих граждан, насколько и когда это тема для другой статьи.

А теперь, как и обещано — вы можете скачать образец паспорта узла учета тепла (тепловой энергии) по следующей ссылке.

Архив с образцом паспорта узла учета тепловой энергии содержит:

Титульные листы, лист содержание паспорта узла учета тепловой энергии и теплоносителя в формате Word — можете редактировать самостоятельно, образец схемы трубопроводов, образец схем пломбирования приборов Питерфлоу, теплосчетчика ТВ7-04, датчиков температуры типа КТСП-Н, КТПТР, датчиков давления, образец базы настроечных параметров для тепловычислителя ТВ7.

Читать далее — Образец проекта узла учета тепловой энергии и теплоносителя

Что еще почитать по теме:

kip-mtr.ru

Схема теплового узла отопления

В любой здании, в том числе и в частном доме, присутствует несколько систем жизнеобеспечения. Одна из них – это отопительная система. В частных домах могут использоваться разные системы, которые выбираются в зависимости от размеров постройки, количества этажей, особенностей климата и других факторов. В данном материале мы подробно разберем, что представляет собой тепловой узел отопления, как он работает и где используется. Если у вас уже стоит элеваторный узел, то вам будет полезно узнать про дефекты и способы их устранения.Так выглядит современный элеваторный узел. Здесь изображен агрегат с электроприводом. Также встречаются другие виды этого изделия.



Простыми словами, тепловой узел представляет собой комплекс элементов, служащих для соединения тепловой сети и потребителей тепла. Наверняка у читателей возник вопрос, можно ли установить этот узел самостоятельно. Да, можно, если вы умеете читать схемы. Мы рассмотрим их, причем одна схема будет разобрана подробно.

Принцип работы

Чтобы понять, как работает узел, необходимо привести пример. Для этого мы возьмем трехэтажный дом, так как элеваторный узел применяется именно в многоэтажных домах. Основная часть оборудования, которая относится к этой системе, расположена в подвальном помещении. Лучше понять работу нам поможет схема ниже. Мы видим два трубопровода:

  1. Подающий.
  2. Обратный.
Схема узла отопления для многоэтажного дома.



Теперь нужно найти на схеме тепловую камеру, через которую вода отправляется в подвальное помещение. Также можно заметить запорную арматуру, которая должна в обязательном порядке стоять на входе. Выбор арматуры зависит от типа системы. Для стандартной конструкции используют задвижки. Но если речь идет о сложной системе в многоэтажном доме, то мастера рекомендуют брать стальные шаровые краны.

При подключении теплового элеваторного узла необходимо придерживаться норм. В первую очередь это касается температурных режимов в котельных. При эксплуатации допускаются следующие показатели:

  • 150/70°C;
  • 130/70°С;
  • 95(90)/70°C.

Когда температура жидкости находится в пределах 70-95°C, она начинает равномерно распределяться по всей системе за счет работы коллектора. Если же температура превышает 95°C, элеваторный узел начинает работать на ее понижение, так как горячая вода может повредить оборудование в доме, а также запорную арматуру. Именно поэтому в многоэтажных домах используется такой тип конструкции – он контролирует температуру автоматически.

Разбор схемы

Как вы поняли, узел состоит из фильтров, элеватора, контрольно-измерительных приборов и арматуры. Если вы планируете самостоятельно заниматься установкой этой системы, то стоит разобраться со схемой. Подходящим примером будет многоэтажка, в подвальном помещении которой всегда стоит элеваторный узел.



На схеме элементы системы отмечены цифрами:

1, 2 – этими цифрами обозначены подающий и обратный трубопроводы, которые установлены в теплоцентрали.

3,4 – подающий и обратный трубопроводы, установленные в системе отопления постройки (в нашем случае это многоэтажный дом).

5 – элеватор.

6 – под этой цифрой обозначены фильтры грубой очистки, которые также известны как грязевики.

7 – термометры

8 – манометры.

В стандартный состав этой системы отопления входят приборы контроля, грязевики, элеваторы и задвижки. В зависимости от конструкции и назначения, в узел могут добавляться дополнительные элементы.

Интересно! Сегодня в многоэтажных и многоквартирных домах можно встретить элеваторные узлы, которые оснащены электроприводом. Такая модернизация нужна для того, чтобы регулировать диаметр сопла. За счет электрического привода можно корректировать тепловой носитель.

Стоит сказать, что с каждым годом коммунальные услуги дорожают, это касается и частных домов. В связи с этим производители систем снабжают их устройствами, направленными на сбережение энергии. К примеру, теперь в схеме могут присутствовать регуляторы расхода и давления, циркуляционные насосы, элементы защиты труб и очистки воды, а также автоматика, направленная на поддержание комфортного режима.Еще один вариант схемы теплового элеваторного узла для многоэтажного дома.



Также в современных системах может быть установлен узел учета тепловой энергии. Из названия можно понять, что он отвечает за учет потребления тепла в доме. Если это устройство отсутствует, то не будет видна экономия. Большинство владельцев частных домов и квартир стремятся поставить счетчики на электроэнергию и воду, ведь с ними платить приходится значительно меньше.

Характеристики узла и особенности работы

По схемам можно понять, что элеватор в системе нужен для охлаждения перегретого теплоносителя. В некоторых конструкциях присутствует элеватор, который может и нагревать воду. Особенно такая система отопления актуальна в холодных регионах. Элеватор в этой системе запускается только тогда, когда остывшая жидкость смешивается с горячей водой, поступающей из подающей трубы.Схема. Под номером «1» обозначена подающая линия тепловой сети. 2 – это обратная линия сети. Под цифрой «3» обозначен элеватор, 4 – регулятор расхода, 5 – местная система отопления.



По этой схеме можно понять, что узел значительно повышает эффективность работы всей системы отопления в доме. Он работает одновременно как циркуляционный насос и смеситель. Что касается стоимости, то обойдется узел достаточно дешево, особенно тот вариант, который работает без электроэнергии.

Но любая система имеет и недостатки, коллекторный узел не стал исключением:

  • Для каждого элемента элеватора нужны отдельные расчеты.
  • Перепады компрессии не должны превышать 0,8-2 Бар.
  • Отсутствие возможности контролировать высокую температуру.

Как устроен элеватор

В последнее время элеваторы появились в коммунальном хозяйстве. Почему же выбрали именно это оборудование? Ответ прост: элеваторы остаются стабильными даже в том случае, когда в сетях происходят перепады гидравлического и теплового режимов. Состоит элеватор из нескольких частей – камеры разряжения, струйного устройства и сопла. Также можно услышать про «обвязку элеватора» – речь идет о запорной арматуры, а также измерительных приборов, которые позволяют поддерживать нормальную работу всей системы.

Как было упомянуто выше, сегодня используются элеваторы, оснащенные электроприводом. За счет электрического привода механизм автоматически контролирует диаметр сопла, как результат, в системе поддерживается температура. Использование таких элеваторов способствует уменьшению счетов за электроэнергию.На изображение показаны все элементы элеватора.



Конструкция оснащена механизмом, который вращается за счет электрического привода. В более старых версиях используется зубчатый валик. Предназначен механизм для того, чтобы дроссельная игла можно двигать в продольном направлении. Таким образом меняется диаметр сопла, после чего можно изменить расход теплового носителя. За счет этого механизма расход сетевой жидкости можно снизить до минимума или повысить на 10-20%.



Возможные неисправности

Частой неисправностью можно назвать механическую поломку элеватора. Это может произойти из-за увеличения диаметра сопла, дефектов запорной арматуры или засорения грязевиков. Понять, что элеватор вышел из строя, довольно просто – появляются ощутимые перепады температуры теплового носителя после и до прохода через элеватор. В случае, если температура небольшая, то устройство просто засорилось. При больших перепадах требуется ремонт элеватора. В любом случае, при появлении неисправности требуется диагностика.

Сопло элеватора довольно часто засоряется, особенно в тех местах, где вода содержит множество добавок. Этот элемент можно демонтировать и прочистить. В случае, когда увеличился диаметра сопла, необходима корректировка или полная замена этого элемента.На фото показан процесс обслуживания элеваторной системы отопления.



К остальным неисправностям можно отнести перегревы приборов, протечки и прочие дефекты, присущие трубопроводам. Что касается грязевика, то степень его засорения можно определить по показателям манометров. Если давление увеличивается после грязевика, то элемент нужно проверить.

jsnip.ru

Элеваторный узел с тепловым счетчиком схема

По многочисленным просьбам читателей выкладываю принципиальную схему элеваторного узла с тепловым счетчиком. Хочу сразу заметить схема полностью рабочая, слегка адаптированная для просмотра в Интернете с комментариями.

Схема элеваторного узла с тепловым счетчиком 2013 года, и для ее полного соответствия новым правилам коммерческого учета тепловой энергии, теплоносителя, регистрационный № 1034 от 18.11.2013 г в нее необходимо внести всего одно изменение, перенести термосопротивление (ТЕ поз 2) измеряющее температуру теплоносителя в подающем трубопроводе со входа на участок трубы после расходомера (FT поз 1a). Но на понятие основ работы счетчика тепла и элеваторного узла это не влияет.

Элеваторный узел с тепловым счетчиком схема

Элеваторный узел в данной схеме с автоматическим регулированием, но это не означает, что схема элеваторного узла с тепловым счетчиком не будет работать без автоматики погодного регулирования, более того, ее реализацию можно разделить на два этапа, что позволит реализовать проект при недостатке финансов.

Только возьмите для себя на заметку, такая экономия выгодна, если вы начали установку сразу после окончания отопительного сезона, если же отопительный сезон на носу лучше поднатужиться и установить все сразу. Обычно за отопительный сезон приборы учета тепла и особенно погодозависимая автоматика себя окупают.

Цена установки элеваторного узла с тепловым счетчиком.

Сразу остановлюсь на ценах. Они актуальны на конец 2014 года и учитывают 10% подорожание, связанное с нестабильностью курса доллара и евро. Цены договорные, для интереса, сметную цену Вы можете узнать, увеличив эти цены на 25%.

Установка теплосчетчика в стандартной пятиэтажке от 4 до 6 подъездов, без отдельных труб для ГВС от источника теплоты (двухтрубная система теплоснабжения):

— без регулирующего элеватора – 160 т.р
— с регулирующим элеватором, работающим в автоматическом режиме в зависимости от температуры на улице – 290 т.р.

Следует также заметить, что в цене не учтен сетевой или циркуляционный насос, если гидравлический режим от котельной (перепад давления) меньше 7м вам понадобиться его установка, иначе элеватор просто не будет работать. Цена таких насосов обычно в пределах 600 – 1000 евро, все зависит от размеров дома.

Как видите не дешево, но еще раз повторюсь, установка элеваторного узла с тепловым счетчиком и автоматикой погодного регулирования окупит себя максимум за два года, а если Вас перетапливают, то и за отопительный сезон.

Вернемся к схеме элеваторного узла с тепловым счетчиком. На ней даны все необходимые пояснения. В качестве вычислителя количества тепла используется хорошо зарекомендовавший себя и простой в обслуживании теплосчетчик ВКТ 7 – фирмы «Теплоком». Расходомеры электромагнитные ПРЭМ – также этой фирмы. Регулирующий элеватор и сама автоматика погодного регулирования выпускается в Белоруссии. Нужно заметить недорогой очень надежный и продуманный вариант. В России выпускается его полная копия, но почему-то на 30% дороже, о надежности отечественной автоматики судить не могу – не проверялась.

Если у кого-то возникнут вопросы по схеме, проекту, возможности установки нашим предприятием или просто работе данной схемы элеваторного узла с тепловым счетчиком – звоните – 8 918 581 1861 Юрий Олегович.
