Шнековый насос: устройство, применение, назначение

Важной частью жилых и промышленных сооружений можно назвать систему коммуникации. В большинстве случаев ее частью становится трубопровод, предназначение которого заключается в подаче воды различного предназначения. Шнековый погружной насос предназначен для непосредственного подъема воды и создания требуемого давления в системе. Его конструктивные особенности определяют то, что устройство вбирает жидкость и после определенного периода выталкивает ее. Рассмотрим все конструктивные особенности подобного механизма подробнее.

Шнековый насосШнековый насос

Область применения шнековых агрегатов

Важным моментом назовем то, что шнековый насос предназначен для перекачивания не только воды, но и пара, газа и других жидкостей. Вода, которая поднимается со скважины, служит для самых различных целей:

  1. Питьевая и решения различных бытовых задач.
  2. Наполнение резервуара, фонтана и бассейна.
  3. Для питания оросительной и капельной системы полива.
  4. Для накопления различных емкостей, к примеру, бойлеров и нагревательных котлов.

Для применения шнековых агрегатов следует учитывать все конструктивные особенности подобного устройства. Чаще всего устанавливаются шнековые насосы:

  1. Водоснабжение загородного участка. Многие дачные участки расположены на большом расстоянии от центральной сети водоснабжения.
  2. Некоторые модели характеризуются тем, что могут проводить полную или частичную очистку воды.
  3. Подача жидкости из колодцев. Конструктивные особенности определяют то, что устройство может эксплуатироваться даже при сильном засорении емкости. Устройство шнекового насоса обеспечивает требуемое давление в трубопроводе.
  4. Некоторые модели устанавливаются при проведении строительных работ для откачки грунтовых или талых вод. Примером можно назвать также перекачивание красок и других подобных веществ.

Основные эксплуатационные характеристики определяют широкое распространение шнековых агрегатов в самых различных отраслях промышленности. Шнековый насос может прослужить в течение длительного периода, однако выбор должен проводится в зависимости от эксплуатационных условий.

Особенности эксплуатации шнековых насосов

Рассматриваемые насосы винтовые характеризуются достаточно большим количество эксплуатационных особенностей, которые должны учитываться. Примером можно назвать следующее:

  1. Подобное насосное оборудование просто в обслуживании и ремонте. Примером можно назвать то, что часто выполняется демонтаж подшипника вала даже в полевых условиях. Сальники, которые часто выходят из строя можно заменить без применения специального оборудования. К основной части можно добраться при применении обычных слесарных инструментов.
  2. В большинстве случаев корпус изготовлен таким образом, чтобы патрубки позиционировались вдоль центральной оси. В продаже есть вариант исполнения, который имеет патрубки, расположенные под углом 90 градусов в отношении центральной оси. Некоторые модели снабжаются специальными патрубками, которые исключают вероятность образования илистых отложений. Поэтому перекачивание жидкой среды не становится причиной снижения пропускной способности.
  3. Основная часть конструкции представлена шнековым валом. Он производится при применении технологии литья с последующей высокоточной механической обработкой. Этот момент определяет то, что шнековый насос на момент работы не становится причиной возникновения вибрации и шума. Именно отсутствие вибрации становится причиной длительного эксплуатационного срока.

В целом можно сказать, что шнековый насос обладает весьма привлекательными эксплуатационными характеристиками.

Особенности конструкции и назначение

Современный шнековый насос для воды делится на поверхностные и погружные. При этом нужно учитывать следующее:

  1. Поверхностные устанавливаются на специальной площадке в непосредственной близости от источника воды. При этом всасывающая трубка располагается в колодце, за счет чего обеспечиваются требуемые условия для работы. Устройство обладает сниженным показателем эффективности работы, поэтому устанавливается исключительно при глубине скважины не более 10 метров.
  2. Погружное устройство шнекового насоса характеризуется тем, что на момент эксплуатации находится полностью в водной толще. Основная характеристика заключается в повышенной степени производительности. Некоторые модели устанавливаются при глубине скважины около 50 метров и более.



Зачастую шнековый насос относится к погружному типу оборудования. Этот момент определяет то, что устройство полностью находится в водной толще. В некоторых случаях оборудование называется винтовым, так как основной элемент представлен архимедовым винтом.

Разновидности и основные технические характеристики

Все устройства рассматриваемого типа делятся на две основные категории. Шнеки шнековых насосов для скважин могут быть рассчитаны на работу при различной глубине скважины. Выделяют два основных типа устройства:

  1. Стандартные, рассчитанные на эксплуатацию в обычных условиях.
  2. Рассчитанные на эксплуатацию при расположении на большой глубине.

Представители стандартной группы рассчитаны на работу при глубине скважин до 25 метров. Подобные помпы устанавливаются при небольшой производительности, бурение скважин может проводится на дачных и загородных участках. Кроме этого, устанавливается оборудование с различным показателем производительности, при этом давление остается неизменным вне зависимости от состава воды и многих других моментов.

При необходимости можно приобрести и установить устройство глубинного типа.

Ключевая особенность заключается в наличии удлиненного шнека, за счет чего расширяется область применения устройства.

Ключевыми моментами назовем следующее:

  1. Устройство обладает повышенной производительностью.
  2. Может устанавливаться в артезианских скважинах.
  3. Длительный эксплуатационный срок обеспечивается за счет применения износостойких материалов.

Существенно увеличение эксплуатационных качеств определяет повышение цены. Именно поэтому их установка проводится в том случае, когда нужно обеспечить повышенную производительность.

Довольно большое распространение получили модели, которые относятся к средней ценовой категории. Они обладают следующими характеристиками:

  1. При выборе всегда уделяется внимание значению производительности. В большинстве случаев оно варьирует в пределе от 1500 до 2000 л/час. Этого вполне достаточно для большинства случаев установки.
  2. Также важным параметром можно назвать показатель создаваемого напора. Он варьирует в пределе от 40 до 60 метров. Этот параметр позволяет эксплуатировать устройство на загородных участках.
  3. Температура транспортируемой жидкости может варьировать в диапазоне от 5 до 50 градусов Цельсия. При низкой температуре происходит кристаллизация жидкости, за счет чего происходит износ конструкции и ее деформация.
  4. При выборе уделяется внимание также тому, каков максимальный размер частиц. В большинстве случаев он варьирует в пределе ото 2 до 2,5 мм.
  5. Мощность устанавливаемого электрического двигателя, который отвечает за вращение штока, варьирует в пределе от 1 до 1,5 кВт.

В большинстве случаев проводится установка электрического двигателя, который питается от сети 220 В. Также можно встретить более мощные варианты исполнения, питающиеся от трехфазной сети.

В специализированных магазинах можно встретить модели, которые предназначены для установки в промышленности. Они характеризуются более высокими эксплуатационными свойствами. Примером можно назвать транспортировку среды с более высокой температурой.

Температура корпуса насосаТемпература корпуса насоса

Также классификация проводится по типу применяемого материала при изготовлении корпуса. В большинстве случае он представлен нержавеющей сталью, в некоторых пластиком. Для повышения степени герметизации устанавливаются прокладки из резины или силикона.

Рекомендации по правильной установке

Не стоит забывать о том, что длительная эксплуатация обеспечивается исключительно при правильной установке устройства. Модель промышленного назначения должна устанавливаться исключительно профессионалами. Ключевыми особенностями назовем следующее:

  1. Для начала шнековый насос размещается в обсадочной трубе, которая монтируется предварительно.
  2. Фиксация устройства на требуемой глубине осуществляется при помощи металлического троса. Он выбирается в зависимости от веса изделия и многих других параметров.
  3. Не стоит забывать о том, что механизм может работать исключительно при подаче электроэнергии. Именно поэтому довольно много внимания уделяется непосредственному креплению кабеля, так как его положение во время эксплуатации должно оставаться неизменным.
  4. В случае установки устройства промышленного предназначения есть вероятность того, что потребуется несколько кабелей, по которым подается ток.
  5. Для транспортировки жидкости, которая откачивается с резервуара устанавливается шланг. Его диаметральный размер может варьировать в достаточно большом диапазоне, все зависит от конкретного случая.

В рассматриваемом случае основным рабочим органом выступает именно винт, за счет которого создается требуемое усилие. Алгоритм установки выглядит следующим образом:

  1. Шнековый насос подключается к сети электроснабжения и включается на короткий промежуток времени для проверки работоспособности.
  2. Если устройства работает правильно, то оно опускается в скважину вместе с кабелем.
  3. Предварительно к напорному патрубку подключается шланг, через который воды будет подниматься вверх.
  4. Для увеличения эксплуатационного срока кабель и шланг связываются вместе хомутами, которые характеризуются повышенной устойчивостью к воздействию окружающей среды.
  5. К насосу подсоединяется стальной страховочный трос, рассчитанный на большую нагрузку.
  6. Может дополнительно устанавливаться датчик поплавкового типа, который исключает вероятность холостого года.

Установка шнекового насосаУстановка шнекового насоса

На момент опускания шнекового насоса следует быть осторожным, так как даже незначительный удар может стать причиной возникновения серьезного дефекта. Кроме этого, нужно предусмотреть наличие защиты конструкции от воздействия окружающей среды.

Где применяется?

Приведенная выше информация указывает на то, что область применения устройства довольно широкая. Шнековый насос встречается:

  1. На промышленной территории.
  2. На частных участках.
  3. На строительных площадках.

Область применения во многом зависит от основных эксплуатационных характеристик устройства.

Преимущества и недостатки

Центробежный или винтовой насос характеризуется достаточно большим количество преимуществ и недостатков. Плюсами можно назвать:

  1. Надежность. Как показывает практика, устройство может прослужить в течение многих лет при учете правильного монтажа и соответствующего обслуживания.
  2. Широкая область применения. Устанавливается шнековый насос как в промышленности, так и быту.
  3. Повышенная производительность. Стандартные модели могут применяться в большинстве случаев, также есть варианты исполнения, рассчитанные на более суровые эксплуатационные условия.
  4. Длительная работа, отсутствие вибрации. Конструктивные особенности определяют то, что на момент работы не возникает вибрации, за счет чего надежность крепления остается на высоком уровне.

Однако есть и несколько существенных недостатков. Примером можно назвать достаточно высокую стоимость. Также особенность шнекового насоса не позволяет его применять при холостом ходу.

Устройство шнекового насосаУстройство шнекового насоса

Принцип работы

Сегодня насос скважинный шнековый весьма распространен в самых различных отраслях. При рассмотрении того, как работает погружной насос для скважины отметим следующие моменты:

  1. Напор создается за счет вращения шнека.
  2. Для вращения устанавливается электрический двигатель. Он может характеризоваться достаточно большим количеством различных свойств, к примеру, мощностью и энергопотребления.
  3. Корпус обеспечивает требуемый уровень герметичности. Он изготавливается из металла и пластика, также есть и резиновые прокладки.

В целом можно сказать, что принцип работы устройства определяет его весьма широкое распространение.

Как устроен погружной шнековый насос

Прибрести шнековый насос для скважины многие решают по причине простоты обслуживания и возможности ремонта своими руками. Ключевыми особенностями назовем следующее:

  1. Основная деталь представлена шнеком.
  2. Этот элемент соединен с при помощи карданной передачи с источников вращения.

Устанавливаемый насос шнековый погружной начинает работать с образования определенных полостей между витками. На момент эксплуатации они заполняются водой и осуществляется транспортировка.

Устройство погружного насосаУстройство погружного насоса

Что нужно учесть при выборе насоса?

Есть довольно большое количество различных критерий выбора, которые должны учитываться. Глубинный насос характеризуется следующими качествами:

  1. Мощность.
  2. Пропускная способность.
  3. Степень фильтрации.

Подбор устройства для транспортировки грязной воды проводится с учетом того, каковы размеры частиц примеси.

Недостатки насосов с винтами

Распространение насосов с витками можно связать с достаточно большим количество достоинств конструкции. Однако, при выборе нужно учитывать и несколько существенных недостатков. Примером можно назвать следующее:

  1. Высокая стоимость.
  2. Нет возможности проводить регулировку количества воды, которая может транспортироваться.
  3. Модель не может эксплуатироваться при холостом ходу.

Специалисты рекомендуют приобретать исключительно продукцию известных производителей, так как заявленные эксплуатационные характеристики соответствуют реальным. Допущение даже незначительной ошибки при сборке может стать причиной появления существенных дефектов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Винтовой насос для скважины: особенности шнековых агрегатов

Индивидуальное водоснабжение частного дома невозможно представить без насосного оборудования, доставляющего воду потребителю, для этого применяют несколько модификаций электронасосов с различным принципом действия. Одним из популярных видов является винтовой насос для скважины, в основном используемый для водозабора из источников, водные бассейны которых расположены на песке.

Винтовые (шнековые) электронасосы, представленные на рынке погружными моделями, выпускают многие ведущие отечественные и зарубежные производители насосного оборудования, их стоимость не выходит за среднеценовые рамки для данной категории агрегатов. Чтобы правильно выбрать электронасос, рассматривают несколько классов с разным принципом действия, при этом винтовой скважинный насос при определенных условиях имеет некоторые преимущества перед другими разновидностями.

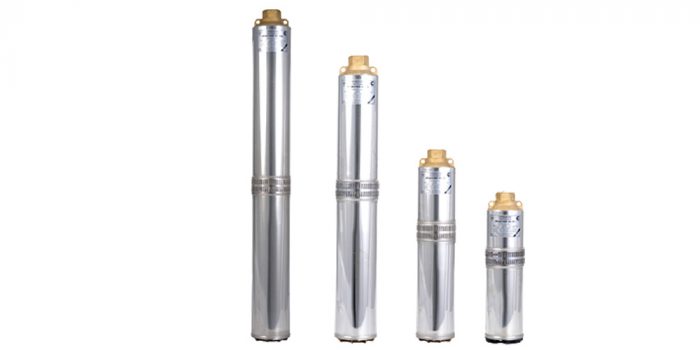

Рис. 1 Популярные модели винтовых насосов

Погружные скважинные насосы — разновидности

Насосы, устанавливаемые для закачивания воды, в зависимости от размещения относительно водного источника, условно разбивают на две группы: поверхностные и погружные.

Первые устанавливают на земле рядом со скважиной, для водозабора в шахту опускается труба или напорный рукав, при этом максимальная глубина всасывания (расположения водного зеркала от поверхностного слоя почвы) не превышает 9 м. Подавляющее количество бытовых водовсасывающих наружных агрегатов работают по центробежному принципу, имеют средние технические характеристики с максимальными объемом прокачиваемой жидкости 5 м3/ч и напором около 50 м, КПД устройств не больше 50%. Обычно поверхностные агрегаты входят в комплектацию насосных станций, представляющих собой единый блок, в котором помимо электронасоса установлены гидравлический аккумулятор, реле давления и манометр.

Погружные насосы представлены на рынке несколькими разновидностями с разным принципом работы, в зависимости от конструкции, стоимости и качества скважинной воды, их применяют в домашнем хозяйстве для разнообразных целей.

Рис. 2 Принцип действия и конструкция центробежного электронасоса

Центробежные

Центробежные электронасосы занимают лидирующее положение среди других видов благодаря следующей особенности конструкции, вытекающей из их принципа работы — входной водный поток поступает на ось рабочего колеса и вытесняется его лопатками через патрубок сбоку корпуса. Таким образом, появилась возможность подключить любое количество центробежных колес с камерами (ступеней) последовательно с повышением давления на каждой ступени.

Напор в бытовых модификациях доходит до 200 м и более, пропускная способность до 20 м3/ч, КПД возрастает с увеличением габаритов насосного агрегата и достигает 65% у бытовых высококачественных моделей датского и итальянского производства.

Качественные центробежные электронасосы от европейских концернов с мировым именем оснащены внутренней защитой от перегревания обмотки в отсутствие охлаждающей жидкости, имеют встроенный обратный клапан, дорогие модели укомплектованы электронным блоком управления скоростью вращения вала в зависимости от объемов водопотребления с применением широтно-импульсной модуляции. Это решение позволяет уменьшить габариты насосного оборудования, практически исключив из схемы подключения гидроаккумулятор, а также сэкономить электроэнергию, снизив ее потребление на 40%.

У потребителя пользуются высоким спросом центробежные насосы от лучших мировых производителей насосного оборудования: Grundfos (Дания), Pedrollo, Speroni (Италия), Wilo (Германия), российские бренды Беламос, Водолей, Unipump (производство в Китае). Следует отметить, что разница в ценах между продукцией ведущих зарубежных фирм и изделиями российского или китайского производства довольно существенна, качественный электронасос от Grundfos стоит около 1000 у.е., в то время как отечественный или китайский насос с аналогичными характеристиками можно приобрести за 200 у.е.

Рис. 3 Вибрационный электронасос — устройство

Вибрационные

Технология изготовления вибрационных электронасосов не претерпела существенных изменений с советских времен, поэтому на рынке представлено множество российских брендов, встречается продукция украинского и белорусского производства, в достаточном количестве присутствуют китайские модели.

Отличием вибрационных электронасосов от других видов является отсутствие вращающихся частей и соответственно подшипников, принцип работы основан на возвратно-поступательном перемещении якоря катушки при подаче на ее обмотку переменного тока. К якорю электромагнита приварен шток с поршнем, затягивающим воду, для предотвращения оттока жидкости в источник около входных отверстий установлен обратный клапан.

Вибрационные модели обладают довольно низким КПД около 35%, максимальный объем перекачиваемой жидкости не превышает 1,5 м3/ч, напор не более 80 м.

Данные характеристики считаются не слишком высокими для обеспечения водой частного дома с проживанием даже одного человека, поэтому вибропомпы в основном используются в хозяйственных целях: для орошения огородных грядок, заполнения бассейнов, прудов, различного вида емкостей водой, проведения дренажных работ.

Так как вибрационные виды не слишком чувствительны к высокому содержанию взвешенных частиц в воде, их часто используют для прокачки скважин и колодцев, извлекая из них замутненную воду с глиняно-песчаными фракциями.

Вибрационные помпы относят к изделиям бюджетной ценовой категории, их минимальная стоимость около 20 у.е., средняя цена типового качественного агрегата 30 у.е. На рынке вибропомпы представлены многочисленным рядом отечественных (Ручеек, Малыш, Дачник, Водолей, Вихрь, Зубр) и китайских (Oasis, Patriot) брендов.

Читайте также: Ремонт насоса Малыш своими руками.

Рис. 4 Вихревой насос — конструкция

Вихревые

В вихревых разновидностях вода всасывается через боковое отверстие гидравлической части корпуса лопастями рабочего колеса и затем выбрасывается наружу через расположенное рядом со всасывающим каналом нагнетательный патрубок.

Особенностью вихревых насосов является маленькое расстояние между крыльчаткой лепесткового колеса и стенками рабочей камеры, необходимое для уменьшения гидравлических потерь, поэтому агрегаты функционируют только в чистой воде. Наивысший объем прокачки бытовых электронасосов вихревого принципа действия не превышает 5 м3/ч, напор доходит до 100 метров, КПД не больше 50%.

В вихревых моделях для бытового применения подающее колесо размещено вверху недалеко от выходного патрубка, а электродвигатель с вертикальным валом, на который насажено вихревое колесо, установлен снизу.

Всасывание жидкости происходит через перфорированный фильтр, находящийся вокруг рабочего колеса — по его расположению в верхней части около выходного патрубка легко определить вихревой принцип действия электронасоса.

На рынке вихревые насосы встречаются реже центробежных моделей, отечественные производители представлены брендами Belamos, Вихрь, Unipump, популярностью пользуется итальянский глубинный насос Pedrollo Davis.

Рис. 5 Винтовой насос – внутреннее устройство и шнековый узел

Винтовые (шнековые)

Электронасосы, всасывающие и выталкивающие воду способом Архимедова винта, называют винтовыми, это вторая по популярности группа после центробежных. В бытовых приборах шнек располагается в верхней части и подсоединен через переходную муфту к валу электродвигателя.

Преимуществом винтовых электронасосов является простота конструкции и возможность эффективной работы с замутненной и грязной водой, а также с вязкими средами, благодаря последней особенности винтовые модификации широко используют в промышленности для перекачивания масел и продуктов нефтепереработки.

В продаже не встречаются шнековые электронасосы от лидеров мировой торговли (Grundfos, Wilo, DAB, Pedrollo, Speroni), агрегаты представлены известными российскими брендами Belamos, Jemix, Вихрь, Unipump Eco Vint, Водолей, группой компаний Sturm.

В продаже можно найти винтовые электронасосы и менее популярных брендов российского и китайского производства: Хозяин, Alba, Oasis, Patriot, Vodotok, а также Спрут от украинской компании Варна из Харькова.

На заметку: Отличительная особенность вихревых электронасосов отечественного производства — перфорированные прямоугольные отверстия в верхней трети корпуса, через которые производится забор воды.

Рис. 6 Принцип работы винтового насоса

Принцип работы и конструктивное устройство шнекового насоса

В стандартном шнековом бытовом электронасосе рабочий винт выполнен в виде спиралевидного штыря из коррозионно-устойчивого материала, которым является сталь с хромированным покрытием, нержавейка или высокопрочный пластик. Всасываемая вращающимся винтом жидкость поступает в обойму из технического полимера, а затем выталкивается в верхний выходной патрубок электронасоса.

Винтовой электронасос, используемый в быту, состоит из следующих основных узлов (рис. 7):

1 — Электрическая часть с вертикально расположенным однофазным электродвигателем с сухим ротором и маслонаполненной камерой, отделяющей моторный отсек от гидравлической части, внутри нижней части корпуса находится пусковой конденсатор.

2 — Гидравлическая часть состоит из корпуса, водозаборного фильтра и рабочего шнека, вращающегося в обойме из эластичного полимера (резины) — узел из винта и резиновой муфты проталкивает жидкость, поступающую внутрь корпуса через перфорированные отверстия 3, к выходному патрубку.

3 — Водозаборная часть представляет собой цилиндр из нержавеющей стали с проделанными в боковых стенках отверстиями для втягивания воды.

4 — На верхней крышке насоса, выполненной из латуни или нержавейки, размещены выходной патрубок и проушины.

5 — Выходной патрубок выполняют с внутренней резьбой стандартным диаметром 1 дюйм, к нему присоединяют обратный клапан и водоподъемный рукав.

6 – К проушинам привязывают капроновый или металлический трос в синтетической защитной изоляции.

Рис. 7 Конструктивное устройство винтового насоса

Отличительные особенности и параметры шнековых электронасосов

Типовой шнековый насос для скважин, используемый в индивидуальном водоснабжении, имеет следующие технические параметры:

  • Напряжение электропитания: переменное 220В ± 10%, с частотой 50 Гц.
  • Температурный диапазон откачиваемой жидкости: от 0 до 35 °С.
  • РН откачиваемой воды: 6,5 — 8,5.
  • Рабочий диапазон температур внешней среды: от 0 до +40 °С.
  • Минимальная глубина погружения под водное зеркало: 0,5 м.
  • Допустимый объем механических частиц в откачиваемой воде: — не более 500 г/м3, не допускается содержание в жидкости волокнистых материалов.
  • Допустимый диаметр механических фракций: — 1 мм.
  • Максимальный напор: 3 м3/ч, у большинства моделей он не превосходит порог в 1,5 м3/ч.
  • Предельный напор: до 200 м, данный показатель является редким исключением, большинство модификаций создают напорное давление не более 100 м.
Рис. 8 Основные характеристики китайских Oasis

Основные преимущества винтовых электронасосов:

  • Невысокая стоимость, цена самых дешевых моделей составляет около 80 у.е., в целом все модели стоят дешевле центробежных видов.
  • Простота конструкции. Рабочая часть состоит из винта и резиновой обоймы, их легко обслуживать и при необходимости просто заменить, что делает ремонт шнековых агрегатов весьма простым.
  • Винтовой насос для скважины благодаря своему принципу работы может транспортировать жидкость с крупными фракциями песка и глиняных отложений — в этом его основное преимущество. Погружной винтовой насос предпочтительнее применять для водозабора из скважинных источников на песке, часто имеющих высокое содержание взвешенных частиц глины и песка. Хотя их детали и подвергаются механическому воздействию твердых частиц, срок службы винтового насоса в замутненных источниках будет выше, чем у центробежных моделей.

К недостаткам шнековых агрегатов относят посредственное качество многих изделий (хромированный винт, быстро истираемая обойма) и не слишком высокие технические характеристики, заметно уступающие центробежным видам, а также низкий КПД, не превышающий 45%.

Область применения

Можно сказать, что винтовой насос для скважины благодаря способности откачивать грязную воду,  лидер по количеству сфер, в которых находит применение при ведении бытового хозяйства. Винтовой скважинный насос приобретают для:

  • обустройства водного снабжения коттеджей, дач с водоподачей из колодцев и скважин;
  • заполнения искусственных прудов, бассейнов, резервуаров для отопления и капельного полива;
  • орошения огородов, садов и любых зон с растениями на приусадебном участке;
  • проведения дренажа в случае затопления подвалов, погребов и цокольных помещений в доме;
  • прокачки скважин после проведения буровых работ, некоторые профессионально занимающиеся бурением фирмы специально закупают для этих целей шнековые насосы;
  • очистки скважин и колодцев от илистых отложений.

Читайте в отдельной статье о выборе дренажного насоса для грязной воды.

Рис. 10 Параметры винтовых насосов серии Unipump Eco Vint

Правила установки в скважину

Для погружения в скважину шнекового электронасоса используют оголовок или адаптер, к которым привязывают трос и прикрепляют водоподающий трубопровод, идущий от агрегата. Обычно перед погружением связывают вместе напорный рукав, кабель электропитания и удерживающий трос изоляционной лентой или пластиковыми стяжками, при установке соблюдают следующие правила:

  • Водоподъемные трубы можно подбирать из полиэтилена низкого давления (ПНД), стали или гибких эластичных полимеров, основное условие — способность выдерживать максимальное давление в системе и внутренний проходной диаметр не ниже размеров резьбы внутри выходного патрубка.
  • При использовании гибкого шланга необходимо убедиться в отсутствии перегибов и скруток.
  • Для опускания и подъема используют только нейлоновый или металлический (нержавеющий) трос, запрещено подвешивать агрегат за электрокабель.
  • Перед погружением следует убедиться в том, что внутренний диаметр обсадной колонны выше наружных размеров корпуса насоса вместе с электрокабелем, а трубы не имеют искривлений и зауженных участков.
  • Не рекомендуется размещать питающий электрокабель в смотанной бухте — это ведет к его перегреву и расплавлению изоляции.
  • Минимальное расстояние насоса от дна скважины — 0,5 метра, оптимальное – 1 м.
  • Запрещена работа насоса на закрытый кран — это приведет к его выходу из строя.
  • Обязательна установка в систему управления защитного реле от сухого хода даже при наличии внутренней защитной автоматики от перегревания обмотки.
  • При монтаже модификаций, не имеющих встроенного обратного клапана, его устанавливают на выходной патрубок перед водоподъемным трубопроводом.
Рис. 10 Схема установки и подключения шнекового агрегата

При сравнении, какой скважинный насос лучше: центробежный или винтовой, нет однозначного ответа, так как область применения этих насосных агрегатов немного отличается. Винтовые электронасосы обычно используют в ситуациях, когда приходится работать с загрязненной водой, при этом из-за их относительно невысоких технических характеристик, скважина должна иметь небольшую глубину или располагаться поближе к индивидуальному дому. На отечественном рынке невозможно обнаружить шнековые насосы европейского производства, весь товар поставляется в торговую сеть отечественными и китайскими фирмами, поэтому отзывы пользователей в отношении качества и материалов изготовления винтовых агрегатов носят противоречивый характер.

okanalizacii.ru

область применения, преимущества и изготовление своими руками

Шнековые насосы применяются как в быту, так и на производстве

Шнековый насос, иначе именуемый винтовым, является одной из разновидностей роторно-зубчатых. В зависимости от особенности устройства, в котором они используются, шнеков может быть как несколько, так и один. Сделать такой насос можно и своими руками из шестерен путем уменьшения количества зубьев и увеличения их наклона. Впрочем, лучше применять изготовленное по технологии устройство. Применяются они для перекачки жидкостей, смесей, газа и пара. В производстве были использованы в 1936 году. Работают свободно и при механических примесях с вязкими флюидами при давлении вплоть до 30 МПа. Причиной тому является простая конструкция. Винтовые насосы применяются в скважинах при добыче метана, воды, нефти, а также для перемешивания бетонного раствора.

Содержание статьи

Область применения шнека

По своей сути шнек является цельным стержнем с винтовой сплошной поверхностью, расположенной вдоль продольной оси. Своему происхождению шнек обязан великому ученому Архимеду, изобретшему водоподъемную машину, которую так и назвали – Архимедов винт.

Перед использование шнекового насоса нужно тщательно изучить инструкцию

В наше время шнеки используются повсеместно и в самых различных отраслях:

  • Мясорубка – одно из самых простых и распространенных устройств, использующих шнек;
  • Винтовые конвейеры;
  • Шнековые насосы;
  • Вездеход — шнекоход ШН-1;
  • Буровые механизмы;
  • Любители зимней рыбалки используют шнек для бурения скважины во льду реки;
  • Принцип шнека используется в сверлах для удаления стружки во время работы;
  • Применяется в стрелковом оружии в шнековых магазинах;
  • Широко применяется в прессах;
  • Часто используются в комбайнах различных предназначений.

Принцип работы шнека на столько прост, что позволяет его использовать повсеместно, и примеры можно приводить бесконечно долго. Что и говорить, если даже в фантастических произведениях встречаются машины, использующие шнековые механизмы. К примеру, чудо-машины, бурящие толщи гор или продирающиеся сквозь недра планет чуть ли не насквозь.

Устройство и принцип работы

Вращающиеся внутри статора винтовые роторы вытесняют жидкость, нагнетая ее напор. Жидкость перекачивается путем перемещения ее между винтовыми канавками, находящимися вдоль оси винта и корпусом. Чтобы улучшить качество конструкции и снизить количество утечек, используют конические и цилиндрические эластичные корпуса. Пружина достаточно надежно прижимает конический винт, к тому же жидкость благодаря нагнетенному давлению способствует уменьшению количества утечек. В случае если нужно выдерживать большие нагрузки, вместо эластичных используют металлические корпуса.

Самый часто используемый насос является трехвинтовым. Его преимущества:

  • Вещество подается равномерно;
  • Есть возможность высосать жидкость;
  • Способность перекачивать жидкость с твердыми добавками, при этом не получая повреждения;
  • Шумы достаточно низкого уровня;
  • Балансировка механизма достаточно хороша;
  • В отличие от других типов, в трехвинтовом нет необходимости использования многокаскадности для получения нужного давления на выходе устройства.
Благодаря компактным размерам шнековые насосы не занимают много места

Впрочем, и недостатки у устройства имеются. Стоимость такого насоса достаточно высока за счет сложности его изготовления, нет возможности регулировать рабочий объем, работа вхолостую недопустима.

Изготовление своими руками

Во все времена находились мастера, которые предпочитают делать все сами и доверяют только тем вещам, которые сделали своими руками. Шнековые устройства не являются исключением.

Самодельный бетононасос или насос для откачки воды – достаточно частое явление.

Вне зависимости от того, каким образом была сделана вещь – своими руками или на специализированном производстве, технология изготовления не сильно отличается, и она обязана быть. По наитию сделать шнековый насос вряд ли получится.

Поэтому, прежде чем изготавливать шнековый насос, следует знать, как это делается:

  1. Поскольку создание бетононасоса — достаточно дорогой и сложный процесс, следует быть на сто процентов уверенным, что сделать его своими руками будет целесообразнее, чем купить или арендовать готовую модель.
  2. Как и любой сложный технический механизм, его следует изготавливать по заранее составленному чертежу. Чертеж можно найти готовый или спроектировать самому, если есть соответствующие навыки.
  3. Ключевым элементом в бетононасосе является рабочий цилиндр с поршнем. Не стоит брать цилиндр более 400 мм с ходом поршня не более 0,5 м.
  4. Чтобы устройство прослужило эффективно и долго, детали следует изготавливать с высокой точностью и низкой шероховатостью.
  5. При выборе следует помнить о том, что гидронасос выйдет гораздо дороже и сложнее в изготовлении, чем электронасос.
  6. Правильный выбор редуктора – одна из ключевых процедур изготовления.
Чтобы собрать шнековые насос своими руками, нужно иметь соответствующий опыт

Для изготовления обратных клапанов следует использовать легированную сталь. Также не стоит забывать об использовании шкворня.

Погружной винтовой насос для воды

Владельцы частных домов часто сталкиваются с желанием или потребностью обзавестись собственным источником воды. Для этого бурится скважина и устанавливается погружной насос. Встречаются два типа насосов для этих целей: вибрационный и винтовой, он же шнековый. Вибрационный стоит в разы дешевле, но, в меру своих конструкционных особенностей и режима работы разрушает скважину и достаточно шумит во время работы. В противовес ему, шнековый тих в работе, не разрушает скважину, но дорог в покупке или изготовлении.

Погружной винтовой насос время от времени следует чистить

При выборе насоса следует исходить из собственных требований и характеристик устройства:

  1. Производительность выбирается с учетом количества воды, требуемого для использования. Работать в холостую устройство не должно.
  2. Мощность напрямую связана с производительностью, а также выбирается с учетом максимальной нагрузки на электросеть, допустимую в конкретном доме.
  3. Давление воды в конечной точке разбора.
  4. Динамический уровень воды в источнике относительно уровня земли.
  5. Разница высоты между точкой забора в источнике и точкой разбора потребителя.
  6. Не стоит забывать о потере напора в системе, особенно на горизонтальных участках.

Материал корпуса зависит от среды эксплуатации. В случае использования для домашней скважины используют нержавейку или пластик. Масса и способ крепления – два зависимых друг от друга критерия.

Погружные насосы используются не только в домашних условиях, но и в промышленных масштабах для добычи или выкачки воды из скважин различной глубины.

kanaliza.ru

для воды, вязких жидкостей, погружные

Содержание

Шнековые насосы, их ещё называют винтовыми, – это агрегаты большой эффективности. Их функциональные характеристики не определяются местом установки и свойствами перекачиваемой жидкости. Шнековый насос способен справляться с потоком воды, в которой может находиться большое количество нерастворимых и растворимых частиц.

Монтаж оборудования может быть вертикальным или горизонтальным, положение агрегата меняется.

Устройство и принцип работы

Такой насос это вариант роторного агрегата. Это оборудование стало популярным благодаря использованию в качестве помпы для вязких жидкостей. Одна из сфер применения — удаление стоков, характеризующихся повышенной вязкостью, из канализационной системы.

Принцип действия шнекового насоса похож на действие шестеренчатого устройства. Винтовой насос устроен просто. Ротор, представляющий собой винт с лопастями, размещён внутри цилиндрического корпуса. Величину ротора подбирают так, чтобы он мог непринужденно двигаться, но одновременно зазор между стенкой в рабочем состоянии был минимальным. С обеих сторон на агрегате установлены патрубки.

Оборудование функционирует следующим образом:

Устройство шнекового насосаУстройство шнекового насоса

Устройство шнекового насоса

  • насос опускают в скважину (колодец или яму для канализационных стоков), прямо в жидкую среду и подключают к электропитанию;
  • при помощи первого патрубка жидкость всасывается внутрь корпуса;
  • при вращении ротора винтовые лопасти насоса выполняют нагнетание воды внутрь и направляют её вдоль корпуса к выпускному патрубку.
  • через выпускной патрубок вода выходит наружу.

Таково устройство и принцип работы простейшего шнекового насоса для воды и прочих жидкостей. В усложнённых конструкциях увеличенное количество винтов и ступеней.
к меню ↑

Область применения и назначение

Назначение данного оборудования — перекачка любых сред: от разряженного пара до взвеси средней вязкости, при этом винтовая конструкция способна решить все задачи, которые перед ней поставлены. Чаще всего их используют в качестве генератора напора:

Схема шнекового насосаСхема шнекового насоса

Схема шнекового насоса

  • в системах индивидуального водоснабжения, которые собраны профессионалами или самостоятельно. Насос можно использовать не только в совершенно чистых колодцах, скважинах, но и шахтах с песком. В колодцах с большим количеством песчаных осадков хороший результат показывает погружной агрегат, к примеру, насос спрут;
  • в системах перекачивания и прокачивания жидких смесей. Они используются в строительстве, конструкциях для сушки, на трубопроводах, в промышленных агрегатах. Это объясняется тем, что их  используют для различных сред: от пара до жидкого цемента. Примером может служить использование шнекового насоса для цементных растворов aspro g700. Шнековый насос ксг используется для инъектирования цементов. В тяжёлой промышленности оборудование применяют для перекачивания взвесей, красок, средств против коррозии и пр. В пищевом производстве их применяют для перекачки жиров, соков, мёда пр. В производстве косметики их используют для перекачки кремов, растворов, шампуней и др;
  • в системах для дозированной подачи жидкостей. Шнек в этом случае служит, как дозирующий, так и генерирующий механизм. Точность порций не меняется в любом положении насоса. Используются для дозированной подачи полимерных материалов, полиэлектролитов, флокулянтов и прочих сложных химических жидкостей, которые сложно перекачивать. Для таких целей чаще используют стационарное поверхностное оборудование.

Такие насосы можно с лёгкостью смонтировать самостоятельно, им не нужны постоянные осмотры и они могут прослужить длительное время.

к меню ↑

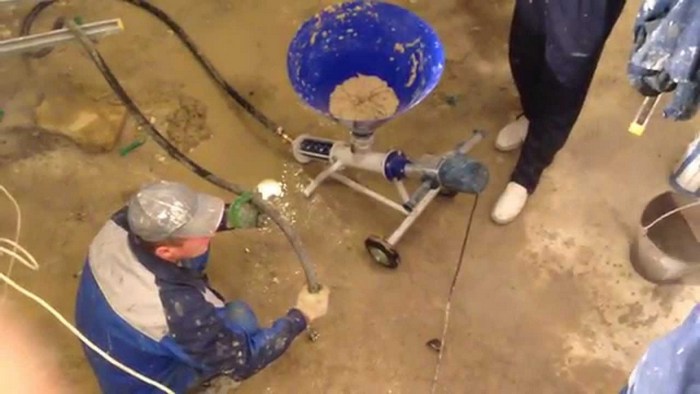

КАК РАБОТАЕТ ШНЕКОВЫЙ НАСОС ДЛЯ ЦЕМЕНТНЫХ РАСТВОРОВ? (ВИДЕО)


к меню ↑

Виды насосов

В настоящее время популярны следующие агрегаты:

  1. Водолей. Компактный насос диаметром до 0.1м производительностью 2000л/ч. Очень простой агрегат, применяется в колодцах и скважинах. Позволяет подавать воду в систему водоснабжения частного домостроения или применять ее для полива, разнообразных технических целей. Для откачивания воды из шахты насос подвешивают на синтетическом тросе, а в открытом водоёме помпу может использоваться в каком угодно положении. Этот практичный агрегат стоит недорого и его монтаж и демонтаж можно выполнить самостоятельно.
  2. Бочковой шнековый насос применяют для того, чтобы перекачивать воду из разных резервуаров. Для моделей различных производителей характерны общие черты: малая мощность и небольшие габариты, агрегаты производят только из очень прочных материалов, которые не подвергаются коррозии и стойко противостоят агрессивным средам. Просты в эксплуатации, их легко разобрать и транспортировать. Это оборудование со специфическими качествами, позволяющими перекачивать, как воду, так и щелочные или кислотные среды.
  3. Беламос — глубинный насос, хорошей сборки и оснащён комплектующими высокого качества. Они очень надёжны и могут работать длительное время без перерыва. Он имеет защиту от перегрева, сухого хода и других поломок. Такое оборудование хорошо использовать для плывунов и шахт большой глубины. Устанавливаются они самостоятельно в течение нескольких минут, а их высокая мощность даёт возможность быстро выкачать грязные потоки и полностью обеспечить все бытовые потребности, в том числе полив участка и систему автономного снабжения водой. Агрегат монтируется на поверхности, и поэтому не может быть потоплен.
  4. Unipump ECOVINT используется для скважин и колодцев минимального дебета водоносного слоя. Небольшие габариты и большая пропускная способность делают такие насосы особо пригодными для дач. Его легко установить в обсадную трубу небольшого диаметра, он сможет обеспечить подачу воды для небольшой семьи. Монтаж насоса может легко выполнить практически любой человек. Такие насосы практически не вибрируют при работе, поэтому на дне источника не будет появляться муть, и не будет разрушаться конус фильтрации.
Вихревой центробежно-шнековый насосВихревой центробежно-шнековый насос

Вихревой центробежно-шнековый насос

к меню ↑

Правила эксплуатации

Чтобы предотвратить поломки оборудования необходимо соблюдать следующие правила:

  • для перекачивания вязких сред используют насосы, имеющие мощность 300 об/мин;
  • транспортировка вязких сред требует использование сальниковых уплотнителей, требующих со временем подтягивания;
  • рассчитывая сопротивление для перекачивания вязких сред, требуется учесть материал и длину трубопровода, перепады высоты;
  • оборудование нужно применять под заливом, чтобы предотвратить сухой ход;
  • твёрдые осадки лучше вымыть перед камерой до запуска. Устройство оснащается дробилками на входе в агрегат. Это сможет защитить от износа и предотвратить наматывание на ротор волокон.
Шнековые насосы дают возможность эффективно справляться с задачами по создания систем индивидуального водоснабжения дачных участков, коттеджей и загородного жилья. Они характеризуются надежностью, малым шумом, простотой обслуживания и ремонта, неприхотливостью и сравнительно невысокой стоимостью. Применение  их в системе автономного водоснабжения – это целесообразное вложение сил и средств.
 Главная страница » Насосы

byreniepro.ru

Винтовые (шнековые) насосы для скважин на воду

Скважинный винтовой насос предназначен для подъема и перекачивания пресной воды с содержанием песчаной примеси не более 150 г/м³ из выработок с максимальной глубиной до 50 м. Установки применяются для автономного водоснабжения малоэтажных зданий, а также для орошения приусадебных участков.

Винтовой насос для малоэтажных зданий

Винтовой насос используется для водоснабжения малоэтажных зданий.

Преимущество винтовых насосов

Шнековый насос для скважины имеет ряд достоинств перед перекачивающими устройствами других типов. Сила напора воды в винтовом агрегате пропорциональна скорости вращения вала. Подача жидкости в основную магистраль осуществляется ровным, без пульсаций, потоком.

Конструкция рабочего вала с саморегулируемым зазором позволяет получить высокое давление ресурса при небольших размерах самого агрегата. При увеличении напора промежуток между шнеком и обоймой остается неизменным. Кроме того, винтовой погружной насос имеет максимально сбалансированный механизм с низким уровнем шума.

Преимущества:

  • способность самовсасывания;
  • давление на выходе 4-25 бар;
  • равномерная подача жидкости;
  • простота конструкции;
  • удобство эксплуатации;
  • плавный пуск;
  • шнек не касается кожуха насоса;
  • межремонтный промежуток до 5 лет;
  • энергопотребление в 2 раза меньше в сравнении с другими аналогами;
  • долговечность.

В целях обеспечения безопасности установки оборудуются специальными предохранительными клапанами. Если сила напора превысит максимально установленное давление, сработает защита, и лишняя жидкость через байпас будет перенаправлена в камеру всасывания.

Виды шнековых конструкций

Главным рабочим органом шнекового оборудования является винтовая пара, состоящая из неподвижного статора и подвижного ротора. Схема устройства и форма рабочего вала механизма определяют название и возможности приборов.

Шнековый погружной насос

Конструкция шнекового погружного насоса.

Шнековые насосы представляют собой винтовую конструкцию с внутренним зацеплением. Мобильный однозаходный ротор («архимедов винт») выполняет планетарное движение в спиральном статоре. Находясь в постоянном зацеплении, обойма и винт образуют между собой несколько автономных полостей.

При вращении подвижной части пазухи со стороны всасывания увеличиваются в объеме, при этом создается разрежение, вследствие чего происходит заполнение полостей транспортируемой жидкостью. Дальнейшее движение ротора вызывает перемещение ресурса в сторону напорной магистрали.

Винтовые эксцентриковые насосы являются агрегатами объемного действия. Емкостью, способствующей перемещению ресурса, выступает сам кожух механизма. Принцип работы заключается в перекачивании жидкости за счет поступательного движения эксцентрикового вала. При его вращении между статором и ротором создаются полости разрежения.

В результате образовавшегося вакуума происходит забор жидкости из скважины с последующей подачей в напорный трубопровод. Рабочий вал приводится в движение электрическим двигателем, охлаждаемым потоком транспортируемой жидкости.

Правила эксплуатации шнекового насоса

Надежность работы приобретенного оборудования гарантируется в случае точного соблюдения норм и правил эксплуатации, отраженных в паспорте прибора:

  1. Параметры сети электропитания: 220 В ± 5-8%, 50 Гц. При перепадах значений, превышающих рекомендуемый интервал, установка должна подсоединяться к источнику только через регулятор напряжения.
  2. Температура перекачиваемой жидкости: +35…+40°С.
  3. Допустимое содержание твердых включений: 150 г/м³. Превышение нормы приведет к преждевременному износу оборудования или заклиниванию рабочего механизма.
  4. Глубина погружения, в зависимости от производителя, 50-80 м.
  5. Скорость охлаждающей жидкости, обтекающей корпус двигателя, не должна быть ниже 0,08 м/с.
  6. Не допускается работа агрегата без воды.
  7. Расстояние от дна скважины – не выше 1,0 м.
  8. Не разрешается эксплуатация трубопровода с диаметром ниже 25 мм.
  9. Количество рабочих пусков установки – не более 15 раз в час.
  10. Для уменьшения частоты включения агрегата рекомендуется добавить в комплект оборудования накопительную емкость и реле давления.
  11. Запрещается подвешивать насос на электрическом кабеле.
  12. Нельзя эксплуатировать установку при закрытом запорном кране, т. к. в этот момент не будет происходить охлаждение двигателя. В результате чего обмотка статора перегреется и оборудование выйдет из строя.
  13. Ремонт прибора и замену запчастей осуществлять только в специализированном сервисном центре.

Недостатки насосов с винтами

Выполняя анализ винтовых насосов, нужно подходить дифференцированно к этому вопросу, т. к. некоторые достоинства и недостатки зависят от выбранной модели и условий эксплуатации.

Погружной насос для скважины

Винтовой насос для скважины.

По совокупности для всех шнековых конструкций необходимо отметить следующие замечания:

  1. Невозможность работы в режиме холостого хода. Эта проблема появляется только при снижении бюджета скважины.
  2. Невысокий КПД. Показатели для разных моделей колеблются в пределах 50-70%.
  3. Нерегулируемый объем подачи ресурса.
  4. Высокая или низкая цена. Однозначно отнестись к этим показателям сложно. Бюджетные устройства отличаются повышенным износом соприкасающихся поверхностей, перегревом и коротким сроком эксплуатации. Мощное оборудование хорошего качества будет стоить сравнительно дороже.

Установка в скважину

Монтаж скважинных насосов должен выполняться в соответствии c действующими правилами техники безопасности:

  1. Перекачивающее оборудование устанавливается только после завершения сварочных работ по прокладке напорной магистрали.
  2. Диаметр выработки для установки прибора должен гарантировать свободный проход механизма в комплекте с кабелем.
  3. Убедиться, что дебит источника соответствует производительности установки.
  4. Соединить выходной патрубок с напорной трубопроводной арматурой.
  5. Проверить герметичность магистрали.
  6. Устройство опустить в скважину с использованием цепи или прочного стального троса. Крепление подвески производится к специальным проушинам, размещенным на выходном патрубке механизма.
  7. Электрический кабель закрепить на подающей трубе при помощи хомутов с промежутком 2-3 м по всей длине магистрали.
  8. Установку насоса выполняют таким образом, чтобы при самом низком дебите скважины прибор находился на уровне 1 м от дна выработки.
  9. Корпус электродвигателя необходимо располагать выше фильтрующего элемента.
  10. В случае если размер отверстия намного превышает диаметр насоса, нужно установить дополнительный кожух вокруг прибора для создания потока воды и эффективного охлаждения привода.
  11. После фиксации троса подвески к оголовку скважины подключить электропитание.
  12. Из подающей и напорной магистрали удалить воздух во избежание скачков давления при запуске оборудования.

Краткий обзор производителей винтовых насосов

Выбор шнековых перекачивающих установок зависит от глубины скважины, объема потребления, необходимой продуктивности и материальных возможностей.

Verti Line 173 M Sea-Land – насос от итальянских производителей, отличается мощным приводом (1990 Вт) и самой высокой пропускной способностью (6 м³/ч). Механизм неприхотлив к характеру перекачиваемой жидкости, важно, чтобы в ее составе не было абразивных и волокнистых включений. Корпус прибора изготовлен из нержавеющей стали. Электродвигатель снабжен защитой от перегрева. В этой модели удачно сочетаются производительность и невысокий уровень шума. Недостаток – сравнительно высокая цена.

Китайский насос БЦПЭ-ГВ-0,5-75 Vodotok проигрывает предыдущему экземпляру мощностью, производительностью, качеством материалов и культурой сборки. Привлекает оборудование доступной ценой. Механизм работает на глубине 120 м, давление – 110 м. Детали агрегата не боятся песка и волокнистых включений.

Хорошим вариантом для дачи может стать приобретение российского винтового насоса НПС-1,5/50-0,55 КАМА. Производительность помпы – 1,5 м³/час, глубина погружения – 5 м, максимальная сила напора не превышает 50 м. Отличается низким энергопотреблением и бесшумной работой.

Неплохой вариант – Водомет 55/90 Джилекс: потребляемая мощность – 1,10 кВт, продуктивность – 3,5 м³/ч, глубина – 30 м, давление – 90 м. Установка поставляется в комплекте с гидроаккумулятором емкостью 25-50 л. Система не требует вмешательства пользователя. Весь процесс работы насосного оборудования протекает в автоматическом режиме.

vodasovet.ru

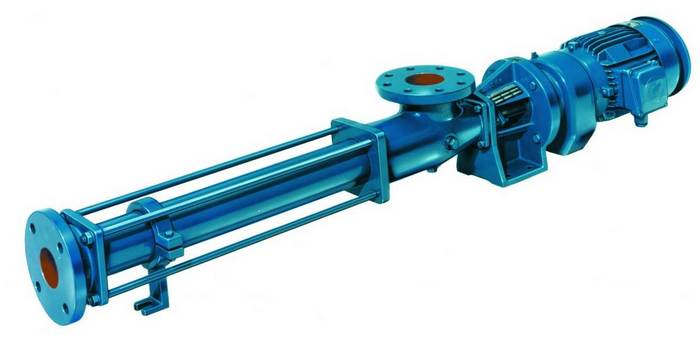

Винтовые насосы. Принцип работы, устройство, схема, исполнения

Винтовой или эксцентриковый шнековый насос – объемный насос, получивший широкое распространение в самых различных отраслях промышленности, используемый например как для перекачки сахарного сиропа в пищевой промышленности, так и как погружной насос для скважины, применяемый при разработке нефтяных месторождений. Разнообразие применений стало возможно благодаря устройству шнекового насоса, который может обеспечивать широкий диапазон производительности при достаточно высоких давлениях.

Винтовой насос отлично подходит для перекачки высоковязких, чувствительных к сдвигу  продуктов, а также жидкостей с содержанием твердых  включений

Конструкция и устройство винтового насоса

Основными элементами винтового эксцентрикового шнекового насоса являются металлический спиральный ротор, вращающийся в эластомерном статоре.

Схема винтового насосаСхема винтового насоса
  • Ротор
  • Статор
  • Всасывающий патрубок
  • Нагнетательный патрубок
  • Уплотнение вала
  • Карданные шарниры

Принцип работы винтового насоса

Схема винтового насоса

Ротор плотно прилегает к спиральному эластомерному статору, образуя двойную цепочку герметичных полостей. При вращении ротора жидкость переносится в этих полостях от всасывающего к нагнетательному патрубку, не меняя при этом своего объема и формы.

Материальное исполнение

Для основных элементов винтового насоса доступны разнообразные материалы, обеспечивающие необходимую стойкость при работе с агрессивными, абразивными, высоко температурными жидкостями

Можно выделить следующие основные материалы:

Корпус: Ротор Сталь
·         Серый чугун ·         Упрочненная сталь ·         NBR
·         Ковкий чугун ·         Нержавеющая сталь ·         EPDM
·         Углеродистая сталь ·         Дуплекс ·         Si
·         Нержавеющая сталь ·         Хастеллой ·         HNBR
·         Титан



·         FPM/FKM
·         TPE/P
·         PTFE



Типы уплотнения вала насоса

  • Сальниковое уплотнение (ссылка на сальниковое уплотнение)
  • Манжетное уплотнение
  • Торцевое уплотнение (одинарное или двойное) (ссылка на торцевое уплотнение)
  • Магнитная муфта

Основные исполнения винтовых насосов

  • Производительность: от 0,03 м3/ч до 500 м3/ч
  • Максимальное давление (стандартное исполнение): от 6 до 48 бар
  • Количество ступеней (стандартное исполнение): от 1 до 8

Примечание: максимальное давление практически не ограничено и зависит от количества последовательно установленных ступеней насосов. Практически все изготовители производят насосы до 8 ступеней, что соответствует давлению 48 бар. У некоторых производителей в линейке есть  винтовой насос высокого давления до 240 бар.

  • Вязкость жидкости: от 1 до 3 000 000 сПз
  • Максимальный размер твердых включение: 150 мм

Преимущества и недостатки винтового насоса

Преимущества

  • Перекачка высоковязких жидкостей
  • Высокое давление
  • Постоянная подача
  • Возможность к самовсасыванию
  • Перекачка жидкостей чувствительных к сдвигу
  • Широкий выбор материалов
  • Возможность работы с жидкостями содержащие твердые включения
  • Широкий диапазон подач

Недостатки:

  • Занимают слишком много места. Чем больше ступеней у насос, тем длина проточной части становится больше.
  • Тяжело обслуживать. Для замены основных рабочих элементов необходимо много свободного места и специальное оборудование.
  • Высокая стоимость запасных частей
  • Ротор и статор всегда находятся в контакте. Приводит к увеличенному износу при перекачке абразивных жидкостей
  • Недопустима работа «в сухую»

Области применения

Винтовые насосы применяются  чаще всего в следующих отраслях промышленности.

  • Нефтяная и газовая промышленность
  • Химическая промышленность
  • Водоочистка и водоподготовка
  • Целлюлозно-бумажная промышленность
  • Лакокрасочная промышленность
  • Пищевая
  • Фармацевтическая
  • Судостроение и судоходство

Для следующих задач:

  • Перекачка мультифазных жидкостей
  • Перекачка тяжелой нефти
  • Винтовой скважинный насос для закачки воды для увеличения отдачи нефти
  • Производство спиртов и растворителей
  • Перекачка битума, гудрона, смолы
  • Пищевые продукты
  • Краски, клей
  • Каучук

Основные производители



rupumps.com

Шнековый насос своими руками и области применения

Положительные стороны винтовых насосов

Стоит отметить, что винтовые установки отличаются рядом положительных характеристик и отзывов. Многие пользователи отмечают эффективность таких устройств. О преимуществах и недостатках поговорим далее.

Положительные стороны и признаки конструкции:

  1. Они долговечны. Из-за того, что электродвигатель занимается движением винта, и ему не приходится иметь контакт с «внутренностями» устройства, происходит снижение трения до минимальной отметки. Это и способствует долговечности работы.
  2. Осевое течение перемещения среды в устройстве. Это способствует тому, что выходящий «продукт» сможет двигаться гладко, отсутствуют пульсации.
  3. Устройства отличаются невысокими характеристиками по шумовому загрязнению. Из-за невысокой инерции движущихся деталей устройства, у пускового момента также будут низкие показатели.
  4. Установкам свойственна хорошая всасывающая характеристика.
  5. Конструкция мощных устройств оснащена предохранительными клапанами. Они нужны для безопасной работы насосов и всей конструкции в целом. Клапаны нужны для тех вариантов, если происходит превышение давления.
  6. Жидкость подаётся равномерно, что делает винтовые насосы лучше поршневых и плунжерных.
  7. Винтовые насосы отличаются простотой конструкции, удобностью в использовании и обслуживании.
  8. Винтовые конструкции способны всасывать жидкость из десятиметровой глубины.
  9. Винтовым установкам свойственен качественный механизм.
  10. Насосы легко эксплуатируются.

На что обращать внимание при выборе

Так для домашнего применения лучше выбирать модель мощностью 220-250 Вт. Существуют винтовые насосы мощностью и до 5 Квт, но они запросто выведут из строя электрику вашего дома, если она не рассчитана на такие нагрузки, даже не смотря на то, что принцип действия помпы остается неизменным

Если вы желаете купить хороший шнековый насос для питьевой воды, то выбирая агрегат, обращайте внимание не только на принцип его действия, но и на такие параметры:

  • Производительность оборудования . Этот тип характеристики гарантирует определенный объем перерабатываемой воды в минуту или час. Причём характеристика зависит как от мощности помпы, так и от диаметра входного отверстия насоса.
  • Мощность погружного агрегата . Так для домашнего применения лучше выбирать модель мощностью 220-250 Вт. Существуют винтовые насосы мощностью и до 5 Квт, но они запросто выведут из строя электрику вашего дома, если она не рассчитана на такие нагрузки, даже не смотря на то, что принцип действия помпы остается неизменным.
  • Учтите также и разницу между точкой забора воды и её подачей . Здесь в случае несоответствия динамического и статического уровней воды в скважине жидкость подаваться не будет.
  • Материал, из которого изготовлен корпус . В идеале, если для скважины или колодца помпа будет изготовлена из лигированной нержавеющей стали.
  • Вес изделия . Чем он меньше, тем проще монтаж агрегата в колодце или скважине.

Какой насос лучше центробежный или винтовой насос

Многие люди, которые хотят купить насос для бытовых целей, задумываются о том, что же лучше – центробежный или винтовой насос. Оба эти вида отличаются между собой областями использования и особенностями конструкции.

Центробежный насос — достаточно дорогостоящий прибор, который хорошо справиться с обеспечением водой загородного коттеджа. Эти насосы можно использоваться, как для скважин, так и для колодцев. В устройство агрегата входит зафиксированное на валу рабочее колесо, которое выталкивает воду наверх. Это оборудование подходит только для перекачивания чистой воды, имеет высокий КПД и потребляет небольшое количество электроэнергии. Центробежные насосы отличаются высокой надежностью и длительными сроками эксплуатации.
Винтовые насосы используются преимущественно в промышленности. Гораздо реже погружной агрегат такого рода применяется в быту и хозяйстве. Если же для обслуживания частного дома был выбран именно такой прибор, то его следует использовать для перекачивания не слишком загрязненной воды, количество твердых примесей в которой не должно превышать 150 г/м3 жидкости.

Выбор насосного оборудования в основном зависит от воды, которую он будет перекачивать. Если агрегат требуется для подачи чистой питьевой воды, то лучше выбрать центробежный насос. Если жидкость нужна для полива, то лучше отдать предпочтение винтовому оборудованию.

Винтовые и лопастные насосы в чем отличия

Большинство неопытных покупателей часто ошибаются, принимая лопастной насос за винтовой. Отличия между агрегатами этих видов заключается в областях применения и характеристиках агрегатов.

Винтовые устройства в большинстве своем используются в промышленных целях, гораздо реже – в быту. Среди их преимуществ следует выделить:

  • Равномерный объем подачи перекачиваемой жидкости;
  • Способность к самовсасыванию;
  • Отлично сбалансированная конструкция;
  • Агрегат эффективно работает даже при наличии в жидкости твердых примесей;
  • Высокая прочность деталей.

К недостаткам винтовых насосов относится высокая стоимость оборудования, большие габариты, повышенное трение его запчастей, высокий уровень шума и не эффективное охлаждение.

Лопастные насосы применяются в быту. Насос лопастной центробежный обладает такими достоинствами:

  • Простота в эксплуатации и обслуживании;
  • Возможность подключения к одному трубопроводу сразу нескольких лопастных насосов;
  • Скромные габариты и вес;
  • Низкий уровень шума при работе;
  • Невысокая стоимость большинства моделей;
  • Наличие эффективной системы охлаждения.

Среди минусов ролико-лопастного насоса следует выделить отсутствие возможности работать с загрязненной водой. Насос лопастной центробежный обладает низким КПД, а, при сужении проточных каналов, большинство агрегатов перегреваются, что приводит к их поломке. Для производства большинства моделей используются тяжелые стальные запчасти, которые, в паре с легким пластиковым корпусом, ухудшают баланс и устойчивость приборов.

Важная характеристика лопастного насоса – это его производительность. Она сильно зависит от качества воды и мощности агрегата. Если насос не обладает высокой мощностью, то он не будет перекачивать необходимое для обслуживания частного дома количество жидкости. Поэтому для загородного жилья следует выбирать более мощное оборудование, покупка которого обойдется гораздо дороже.

Преимущества шнекового насоса

Современные винтовые насосы имеют множество преимуществ:

  • Простота эксплуатации, обслуживания и проведения ремонтных работ. Нет необходимости в применении сложного или дорогостоящего оборудования, специальных инструментов, привлечения профильных специалистов.
  • Различное расположение патрубка для всасывания среды. Корпус насоса создается таким образом, что он может располагаться как вдоль оси, так и под прямым углом.
  • Отсутствие шума и вибрации при работе из-за особенности строения центрального вала.
  • Длительный срок эксплуатации устройства благодаря минимизации вибрационной нагрузки на шнековый вал.

Приобрести качественные и надежные устройства по низкой цене можно в компании «Герметика»

Одним из основных преимуществ шнековых насосов фирмы ALLWEILER купить которые вы можете в нашей компании, является то, что перекачивание осуществляется непрерывно, без пульсаций. Агрегаты производятся в блочном варианте для компоновки с опорами подшипников или мотор-редуктором. Возможны вариации производства с частотным бесступенчатым преобразователем вращения.

Немецкая компания ALLWEILER изготавливает шнековые насосы различных типоразмеров для вертикального монтажа, которые превосходно адаптируются к любым условиям эксплуатации, например для скважины.. Модульная конструкция исполнения опор, уплотнений вала, а также применяемые материалы – все это обеспечивает продолжительную и надежную работу данных устройств.

Характеристики насосов

Предлагаем ознакомится с характеристиками шнековых насосов продажа которых осуществляется компанией «Герметика».

Cерия: ABM…, AM…
ABM
Q для шлама с 3% твердых включений до 100 м3/час.
AM
Q для шлама с 3% твердых включений до 160 м3/час.
Серия: ASH
Q до 1000 л./мин
Δ до 15 бар.
t до 75 oС
ν до 100.000 мПа/сек.
Серия: ASL
Q до 40 л./мин
Δ до 4 бар.
t до 75 oС
ν до 100.000 мПа/сек.
Серия: ADP
Q до 10 л./мин
Δ до 12 бар.
t до 150 oС
ν до 20.000 мПа/сек.
Серия: ADBP
Q до 10 л./мин
Δ до 12 бар.
t до 100 oС
ν до 20.000 мПа/сек.
Серия: AEN…RG
Одноступенчатый
Q до 1000 л./мин
Δ до 6 бар.
t до 150 oС
ν до 1000.000 мПа/сек.
2х-ступенчатый
Q до 1000 л./мин
Δ до 12 бар.
t до 150 oС
ν до 1000.000 мПа/сек.
4х-ступенчатый
Q до 1000 л./мин
Δ до 20 бар.
t до 150 oС
ν до 1000.000 мПа/сек.
Серия: ACNP…, ACNBP (Блочное исполнение)
ACNP
Q до 480 л./мин
Δ до 6 бар.
t до 130 oС
ν до 150.000 мПа/сек.
ACNBP (Блочное исполнение)
Q до 480 л./мин
Δ до 12 бар.
t до 100 oС
ν до 150.000 мПа/сек.
Серия: SEBP (Блочное исполнение)
Q до 2900 л./мин
Δ до 6 бар.
t до 100 oС
ν до 300.000 мПа/сек.
Серия: ALLTRI — AED 1E/AED 2M
ALLTRI — AED 1E
Q до 12000 л./мин
Δ до 8 бар.
t до 150 oС
ν до 250.000 мПа/сек.
ALLTRI — AED 2M
Q до 7500 л./мин
Δ до 16 бар.
t до 150 oС
ν до 225.000 мПа/сек.

Особенности и нюансы эксплуатации насосов шнековой группы

Покупая шнековый насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности

Широкая область применения механизма, удобный и практичный способ генерации напорного усилия наделяют шнековые насосы следующими эксплуатационными особенностями:

  1. Простота обслуживания, ремонтопригодность. Демонтировать деталь несложно в полевых условиях своими руками, имея лишь минимальный набор инструмента. Например, подшипник снимается легко, а для замены уплотнения не требуется снимать насос. Любой узел практически «на виду» и поэтому подобраться к нему не составит проблем.
  2. Особенности корпуса насосной конструкции в оснащении уникальным всасывающим патрубком, конструкция которого минимизирует образование илистых залежей, затрудняющих процесс перекачки потоков. При этом позиционировать патрубок можно не только вдоль центра (по оси), но и перпендикулярно, на угол 90 градусов.
  3. Главный механизм агрегата производится литым способом с последующей обработкой на станках высокой точности. Поэтому приборы имеют предельно низкий шумовой порог, работают без вибрации и имеют очень продолжительный эксплуатационный срок.

Покупая шнековый насос, пользователь приобретает надежный, прочный и практичный механизм высокой производительной мощности.

Область применения приборов

Посредством данного агрегата возможно организовать перекачку потоков любого состава

Посредством данного агрегата возможно организовать перекачку потоков любого состава: от разряженного пара до средне-вязкой взвеси, причем в любом случае винтовая конструкция решает все задачи перед нею поставленные. В силу широких возможностей, оборудование чаще всего используется как генератор напора:

  • В системах автономного водоснабжения, собранных своими руками или посредством услуг профессионалов. Примечательно, что насос работает не только в идеально чистых колодцах, скважинах, но и на запесоченных шахтах.
  • В системах перекачки и прокачки жидких составов/смесей. Насосы шнековой конструкции встречаются на стройках, конструкциях осушительных, магистральных трубопроводах, производственных агрегатах. Широта применения объясняется уникальными способностями насосов – они качают любые субстанции: от пара до жидкого бетона.
  • В системах дозированной подачи жидких потоков. В процессах шнек выполняет функцию как генерирующего, так и дозирующего механизма. При этом точность порций остается неизменной, вне зависимости от положения установки агрегата.

Удобство заключается в том, что безотказный винтовой насос легко и просто монтируется своими руками. При этом не требует постоянного осмотра и служит достаточно долго.

Работа винтовых насосов

Винтовые погружные насосы отличаются особой конструкцией. Они состоят из таких компонентов:

  • мотор-редуктор приводного типа;
  • стойка переходная;
  • статор-ратор в паре;
  • патрубок напорный;
  • камера;
  • шарнир;
  • валовый компонент уплотняющего типа.

Основной рабочей частью конструкции считают винтовую пару. Эластомерный статор соединён с металлическим ротором внутри. Из-за вращательных движений происходит изменения с объёмом полости в паре, вода движется по оси насосного устройства. Жидкости вытесняются и происходит всасывание.

Для повышения качества уплотнения насосного устройства и сокращения уровня утечек, конструкцию оснащают при помощи гибкого конусного либо цилиндрического корпуса. Стоим заметить, что эластическая конструкция насоса справляется с гораздо меньшим давлением, в сравнение с конструкцией из металла. Помимо прочего, в состав конструкции входят второстепенные элементы, уплотнениям, подшипники и гайки.

Винтовые насосы работают по чётко-описанным принципам и в определённых условиях. К основным характеристикам относят.

  1. Температурную характеристику. Определением самого высокого уровня температуры воды занимается статор насосного устройства. Отметим, что температуру могут определять природа жидкостей и условия работы насосного устройства.
  2. Установку из винтов считают самовсасывающим устройством.
  3. Характеристику подачи. Такие устройства отличаются объёмным принципом функционирования. Благодаря этому, подача веществ происходит регулярно, гладко и без резких колебаний.

Чтобы работа насосов была слаженной, стоит поговорить о возможных объёмах жидкостей для функционирования. Винтовые конструкции отличаются повышенным уровнем устойчивости из-за качественно выполненного статора. Данные насосы можно использовать при перекачке каждой вязкой жидкости, а также при перекачке воды с твёрдыми частицами. Такие осложнения не приведут к прекращению работы или ухудшению эффективности.

Чтобы обезопасить статор нужно заливать насос специальной жидкостью для перекачки. Сделав это, займитесь проверкой состояния клапанов. Они должны быть в открытом виде. Касаемо насоса с регулярно действующим двигателем, то, чтобы урегулировать движение вещественных потоков, нужно заняться установкой определенной скорости подачи либо установкой регулировочного клапана.

Эксплуатацию винтового насоса необходимо максимально обезопасить

  1. Категорически воспрещается включать систему без нахождения там жидкостей. Впоследствии этого может произойти деформация статора.
  2. Не стоит регулировать величину подачи устройства при помощи закрывания клапана. Данное действие имеет побочные свойства при отсутствии защиты – деформацию приводных механизмов и двигателей.

Типология устройств

Винтовые скважинные насосы делятся на несколько типов.

  1. Насосы из одного винта – горизонтальные насосы; тип – объёмный. Подобные устройства производятся из резинового «обруча» и однозаходного металлического винта, которые вращается в обойме. Когда происходит вращение, то между деталями появляются пространства, куда попадает вода, которую перекачивают. После попадания туда вода передвигается в полости нагнетания.
  2. Насосы из двух винтов – конструкции, использующиеся, чаще всего, при морской, пресной, минеральной перекачке жидкостей.
  3. Модели мазутные из двух винтов – устройства, использующиеся, в преимуществе, для перекачки мазута и другой вязкой жидкости. Отличается одинарным торцевым уплотнением, рубашкой обогрева, стальной прочной частью.
  4. Насосы из трёх винтов – конструкции работают с не агрессивными жидкостями со смазывающей способностью и абразивными механическими примесями в составе. Работают в горизонтальном и вертикальном положениях.

Не редко винтовые устройства называют шнековыми, объединяя их в одно целое, делать этого не стоит, потому что устройства являются различными по типу работы. Шнековый насос также характеризуется вытесняющим действием, но он динамический, в отличие от винтового устройства.

Шнековые насосы отличаются героторной винтовой парой. Она занимается определением свойств устройства и обусловливанием механизма работы насоса. В состав винтовой пары входят статичный элемент-статор и подвижная часть – ротор.

Винтовой шнековой насос перекачивают неоднородные вещества

Винтовой шнековый насос является незаменимым для работы с разнообразными веществами разнородных характеров, и обладает достаточным количеством плюсов. На некоторых участках иногда нельзя использовать никакие другие насосные установки, кроме шнекового.

Преимущества винтового шнекового насоса таковы:

  • описанные насосные устройства – самовсасывающие, им не требуется «заливка»;
  • насосные системы занимаются перекачкой неоднородных веществ со смесями разнообразных веществ.

Область применения

Предназначен для перекачивания жидкостей различной степени вязкости, газа или пара, в том числе и их смесей.

Эти насосы могут работать при давлениях до 30 МПа.

Впервые введенны в практику в 1936 году. Винтовые насосы имеют простую конструкцию, могут работать в присутствии механических примесей и с вязкими флюидами, что бывает необходимо при решении различных практических задач.
Большое число установок винтовых насосов (УВН) используется для удаления воды из скважин, добывающих метан из угольных пластов, прежде всего, благодаря их способности перекачивать жидкости с механическими примесями. Однако винтовые насосы пригодны и для других газовых скважин, а также для добычи воды и нефти.

Небольшие минусы

Среди нескольких недостатков отмечают следующие:

  • при работе с винтовыми насосами невозможно урегулировать рабочий объём;
  • при работе с другими видами наблюдаются трудности;
  • винтовые модели отличаются худшими габаритно-весовыми показателями;
  • отличаются высокой ценой.

О чём стоит подумать в первую очередь, выбирая насосную конструкцию?

Эффективность работы насоса для вас зависит от следующих важных факторов:

  • от типа установления конструкции и его характеристикой использования;
  • от скорости подачи качаемой жидкости;
  • от показателя давления;
  • от того, какое вещество будет перекачиваться: речь о плотности, составе, температуре и вязкости.

Выбирайте технику с умом, и она точно прослужит вам долго и качественно, ведь многое действительно зависит от того, какими критериями вы руководствуетесь при выборе.

Обзор типовых моделей оборудования

Функциональность прибору обеспечивает вал шнекового типа, создающий разряжение всасывающего торцевого отверстия

Функциональность прибору обеспечивает вал шнекового типа, создающий разряжение всасывающего торцевого отверстия посредством продавливания малого объема жидкости в сторону нагнетательного патрубка. Претерпев массу доработок и изменений, насосы шнековые превратились в универсальные приборы, формирующие нужный уровень напора в трубопроводе. Сегодня популярностью пользуются следующие представители товарной линейки:

  • Водолей. Компактный агрегат до 10 см в диаметре, производительности от 2000 л/час. Установка предельно проста, использование рекомендовано в скважинах, колодцах. Из шахты воду качают посредством подвеса прибора на тросе, а вот из открытого водоема Водолей качает воду в любом положении. Недорогое и практичное оборудование быстро монтируется и демонтируется своими руками.
  • Бочковой насос шнекового типа – это конструкция, используемая для перекачки воды из различных резервуаров. Модели предлагают многие производители, но все приборы обладают следующими признаками: скромность габаритов и маломощность, изготовление приборов допускается только из самых прочных материалов, неподверженных коррозии и стойко противодействующих активным/агрессивным средам.
  • Беламос – агрегаты глубинного типа. Оснащенные высококачественными комплектующими и хорошо собранные приборы, знамениты своей надежностью в работе, способностью к долгой эксплуатации без перерывов на «отдых» моторной части. При этом есть защита от сухого хода, перегрева, прочих поломок.
  • UnipumpECOVINT – насос для работы с колодцами, скважинами минимального дебета водоносного слоя. Малые размеры и большая пропускная способность оборудования будут кстати в дачных хозяйствах. Насос с легкостью помещается в обсадной трубе малого диаметра и обеспечивает подачу воды для семьи из 2-4 человек. Причем смонтировать насос своими руками сможет даже новичок в слесарном деле.

Принцип действия и назначение прибора

Принцип действия каждого винтового агрегата основан на перемещении жидкости вдоль винтовой оси внутри камеры. Ось образуется между поверхностью корпуса и винтовыми канавками путем вхождения винтовых выступов в смежные канавки. Благодаря такому принципу работы, внутри прибора создается замкнутое пространство, которое не позволяет жидкости перемещаться назад из прибора.

  • На пищевых фабриках – при производстве продуктов питания агрегаты применяются в качестве дозаторов;
  • В строительстве – насосы используются для подачи смесей, используемых с целью производства наливных полов и кровли;
  • На скважинах – приборы выкачивают загрязненную воду с большим количеством примесей. Винтовой скважинный насос может использоваться, как для источника с чистой водой, так и для скважины с песком;
  • В химической промышленности – винтовые насосы перекачивают большие объемы густых веществ для их дальнейшей обработки.

Высокая надежность и способность работать под высокими нагрузками делает винтовые насосы одним из наиболее прогрессивных видов насосного оборудования.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
