коллекторная группа Valtec для водяного элемента, сервопривод и «гребенка»

По причине того, что климат в последние годы весьма непредсказуем, многие спешат установить специальные системы отопления, которые позволят полностью контролировать температуру в помещении. Среди таких систем наилучшие эксплуатационные характеристики демонстрируют теплые водяные полы с коллекторным управлением.

Особенности

Отопительные полы с водяным теплоносителем могут работать в разных конструкциях. Простой и привычной системой являются теплые полы, которые осуществляют обогрев при помощи трубок, непосредственно присоединенных к отопительному оборудованию. Эти трубки укладываются под покрытие пола и вполне приемлемо подогревают небольшие помещения. Но такие приспособления явно ограничены технологически. Чаще всего у них отсутствует возможность регулирования температуры.

Вся система подключается к центральному отоплению

, поэтому нетрудно догадаться, что температура обогревательных трубок будет принимать такое же значение, что и температура батареи. Таким образом поверхность пола будет нагреваться чрезмерно. Возможно, это не имеет значения для поверхности пола, но ходить по такому покрытию будет очень горячо и некомфортно. Нормальная температура циркулирующего состава внутри трубок 35-45° С, а в трубопроводах горячего водоснабжения она ощутимо больше.

Чтобы избежать перегрева, нужно выбрать вариант с более сложной отопительной системой.

Основным функциональным элементом таких систем является коллектор. Это устройство и позволит держать температуру на требуемом уровне. Благодаря продуманной конструкции, распределительный узел полностью контролирует направления потоков. Он обеспечивает плавное нагревание водяного контура.

Особенностью коллекторных установок является не только возможность регулирования температурного режима. Его сборка также учитывает безопасность функционирования. Включить или отключить всю систему сможет даже ребёнок. Коллекторные системы идеально подходят в качестве автономного отопления жилых домов. Однако они могут оказаться нерентабельными для обогрева ванных комнат при непосредственном подключении к стояку.

Для чего нужен?

Коллектор представляет собой компоновку деталей, которые при правильной сборке полностью обеспечивают безопасный терморегулирующий процесс. Его конструкция позволяет в необходимых дозировках смешивать и отдавать жидкость из параллельных отопительных агрегатов. Благодаря большому диаметру полости и незначительной скорости потоков теплоносителя, создаётся необходимый температурный режим во всей системе. Поток из теплоносителя поступает от котла и смешивается с теплой водой трубок отопления.

Для корректного смешивания коллекторная система снабжена группой датчиков. В общем случае они ориентированы на давление и температуру.

К этой группе датчиков относятся:

  • Датчик температуры воды;
  • Температурный датчик окружающей среды;
  • Измерительный прибор давления внутри системы.

Все они измеряют параметр, на который настроены. Полученная от измерителей информация направляется к системе управления клапанами, с помощью их пропускной способности смешиваются потоки от теплоносителя. По заданным условиям они обеспечивают интенсивность нагревания теплого пола. В свою очередь насосный агрегат, собранный в комплекте коллектора, полноценно контролирует давление.

Для понимания всей необходимости коллекторной установки достаточно знать, что душ, радиаторы отопления и водяной пол требуют теплоносители разных температур. А это невозможно обеспечить, просто подключив все элементы к нагревательному котлу. Для этого и был создан коллектор.

Как выбрать?

Обычно выбор коллектора обусловлен габаритами и специфическими особенностями помещения, которое нужно обогреть. Ввиду того, что рабочий процесс имеет некоторые сложности, нужно уделить особое внимание материалам изготовления и качеству монтажа конструкции. Качественными и долговечными считаются модели из латуни и нержавейки.

Но также можно использовать полипропилен, если рабочая температура будет невысокой. Полипропилен ограничен в применении и поэтому имеет самую низкую стоимость.

Наверняка не все люди имели дело с коллекторными установками. Поэтому необходимо знать о том, что помимо стоимости конструкции нужно учесть некоторые особенности. Очень важным является количество отводов для трубок отопления.

Количество этих выходов обычно выбирается на основании специального расчёта. Однако первоначальное решение не может быть абсолютно точным, так как площадь всех комнат неодинакова. Поэтому может оказаться так, что где-то будет лишний отвод или наоборот. Рекомендуется несколько раз все пересчитать или взять отводы с запасом.

Обычно производители предлагают два варианта водяного пола с коллекторным обогревом:

  • Оборудование, на котором предусмотрено только ручное регулирование процесса;
  • Система, включающая в себя термометры, манометры, расходомеры, насосы, клапана, сервоприводы и так далее, что обеспечивает автоматическое поддержание работы теплого пола.

Если все отводящие контуры одинаковой длины, а система обогреваемого пола не комбинирована с радиаторными агрегатами, то оборудование без автоматики вполне подойдёт. В данном случае манипуляции кранами на выходах, то есть запирание или выпускание потока от теплоносителя в отводы под поверхностью пола, осуществляется только вручную. В этом случае температура подбирается исходя из личных ощущений потребителя.

В остальных случаях удобнее использовать отопительные системы со всеми автоматическими устройствами контроля и с возможностью установки сервопривода.

Следует отметить, что несмотря на большую стоимость автоматизации процесса, она сможет снизить затраты на отопление.

Виды

Коллекторные устройства можно разделить по типу установленных в них автоматизированных систем.

В настоящее время производителями был предусмотрен полный автоматический контроль тёплых полов.

В зависимости от встроенной автоматики управление температурным режимом помещения осуществляется разными способами:

  • Насосом;
  • Посредством термоголовки;
  • Действием сервоприводов;
  • Трёхходовым клапаном;
  • Погодозависимым контроллером;
  • Групповым регулированием.

Каждый из способов имеет свою специфику, а значит автоматику стоит подбирать индивидуально под каждое отапливаемое помещение.

Управление посредством насоса – это частый и несложный метод контроля температуры теплого пола. Он будет самым удобным, если в отапливаемом помещении нашло применение большое количество насосов. Система устроена так, что включение или отключение насосного агрегата происходит по команде, поступающей от термодатчика, который передаёт показатель температуры воздуха в комнате.

Способ не рекомендуется, если вся система отопления состоит из одного циркуляционного агрегата. Потому что весь домашний отопительный процесс будет останавливаться по срабатыванию датчика.

Управление термоголовкой – такая система не является полностью автоматизированной. Суть данного способа управления заключается в том, что термоголовка с прикреплённым датчиком становится прибором измерения температуры воды в системе. Монтаж термоголовки осуществляется на смесительном блоке трехходового клапана. Этот клапан открывается или закрывается в случае, когда температура в системе отличается от заданного значения.

При управлении посредством сервоприводов эти элементы устанавливаются на коллекторную обвязку. Они регулируют расход теплоносителя отдельно по каждому контуру. Регулирование происходит на основании данных, полученных от датчика, измеряющего температуру тёплого пола. Метод подходит при необходимости контролировать нагревание пола в отдельных помещениях.

Контроль посредством трёхходового клапана заключается в определенном дозировании компонентов смеси. Обеспечивается подмешивание более холодного и горячего потока от теплоносителя в определенных пропорциях. Управление происходит посредством комнатного термостата и сервоприводной установки.

Погодозависимый метод, как понятно из названия, настраивает интенсивность обогрева по показаниям датчиков, вынесенных на улицу. Особенностью является то, что система рассчитывает динамический показатель изменений условий на улице и заранее задаёт данные отопительной мощности теплого пола. Способ является дорогостоящим, но позволяет сэкономить 25-30% расходов за отопление.

Групповой контроль обеспечивается большим количеством смесителей, это дает возможность одновременно управлять параметрами среды в контурах нескольких комнат. Так же способ осуществляется посредством подключения индивидуальных смесителей, что позволяет вести контроль, используя только один агрегат. Способ подходит, если нужно поддерживать постоянной температуру единовременно в большом количестве комнат.

Как отдельный вид можно отметить самодельные установки. Конечно, все коллекторные агрегаты – это не самое дешевое удовольствие. Поэтому всё чаще люди собирают всю систему собственными руками. И самодельные установки набирают популярность, потому что их сборка довольно проста. Но на средства автоматики всё же придётся потратиться.

Независимо от вида коллектора вам придётся задуматься о том, куда поместить эту отопительную систему со всей аппаратурой.

Она является довольно громоздкой и хорошо, если у вас нашлось специально отведенное для этого место. Однако если его нет, тогда стоит воспользоваться шкафами, которые собираются специально для хранения отопительных систем. Шкафы представляют собой удобную в обслуживании металлическую конструкцию в виде визуально ненавязчивого предмета интерьера.

Строение смесительного узла

На рынке имеется огромное количество разных сборок смесительных узлов всевозможной сложности. Все они отличаются набором автоматических средств и некоторыми дополнительными элементами конструкции. Они выполняют одинаковую функцию в обогревательной системе теплого пола.

Для наглядного представления конструкции, рекомендуется рассмотреть составные части смесительного узла в сборе на простейшей схеме с термоклапаном:

  • Запорный кран – запирающее устройство, не рассчитанное на регулировку потока. Он может быть только в двух положениях: полностью открыт и полностью закрыт. Его задача заключается в полном отключении насосно-смесительного блока.
  • Фильтрующий элемент – необязательная деталь, но рекомендуется к использованию, так как способна продлить срок службы системы смесителя. Защищает от механических примесей, которые способны дестабилизировать работу клапанов.
  • Термометр – измерительный прибор для контроля параметра температуры, который осуществляется визуально. Приборы являются особой необходимостью при наладочных или монтажных работах теплого пола.
  • Двухходовой термоклапан – основной элемент дозировки теплого и горячего потока теплоносителя.
  • Термоголовка с датчиком – контроллер для работы термоклапана, который устанавливается на нём же с помощью специальных адаптеров. Управление происходит на основании показаний измерительного датчика, который прикрепляется там, где удобно пользователю.
  • Температурный датчик.
  • Обыкновенные тройники, между которыми предусмотрена обводная линия. По таким линиям и будет осуществляться обратный ход потока теплоносителя.
  • Клапан балансировки – элемент, необходимый для корректной работы смесительного блока. С помощью этого клапана устанавливаются нужные значения напора и производительности циркуляционных насосов, встроенных в систему.
  • Циркуляционный насос – прибор, обслуживающий всю отопительную систему. Один насос не может взять на себя циркуляцию сразу в нескольких контурах значительной длины, поэтому на каждый контур нужно установить свой аппарат.
  • Обратный клапан – простейшее устройство безопасности, не дающее потоку воды непредусмотренным образом протекать в обратном направлении.

Главной функциональной деталью смесительных блоков является смесительный клапан. Он играет важнейшую роль в распределительном процессе потоков. За счёт его функциональных особенностей обеспечивается температура нужного значения.

Смесители любых коллекторов работают на одном из видов клапанов:

  • Трехходовом;
  • Двухходовом.

Трёхходовые клапана в конструкции коллектора обеспечивают смешивание горячей жидкости из котла и теплой, идущей обратным ходом из контуров отопления. Третье место в клапане отводится для сервоприводов, термоголовки и других элементов, осуществляющих управление системой. Такая конструкция является самой популярной, однако имеет ряд недостатков.

Первый недостаток выражается в том, что по сигналу термоконтроллера клапан может полностью открыться и пропустить горячую воду без какого-либо охлаждения. Так трубки окажутся под воздействием температуры около 90 градусов, давление в системе также возрастёт. При этом существует большая вероятность разрыва трубок, находящихся под полом.

Второй недостаток в том, что проходное сечение трехходового клапана велико по размеру. Из-за этого малейшее изменение положения регулирующего элемента может резко изменить температуру в контуре под полом. В результате будет усложнено плавное изменение температуры.

И второй тип клапана – двухходовой. Особенность смесительных конструкций с таким клапаном заключается в том, что смешивание идёт беспрерывно. Теплые полы не будут подвергаться перегреванию. Также благодаря малой величине пропускного сечения, изменение температуры будет происходить стабильно и плавно. Но смеситель данного типа также имеет функциональный минус.

Смесительные агрегаты с двухходовым клапаном не имеет смысла устанавливать в помещениях большой площади (более 200 м2).

Строение «гребенки»

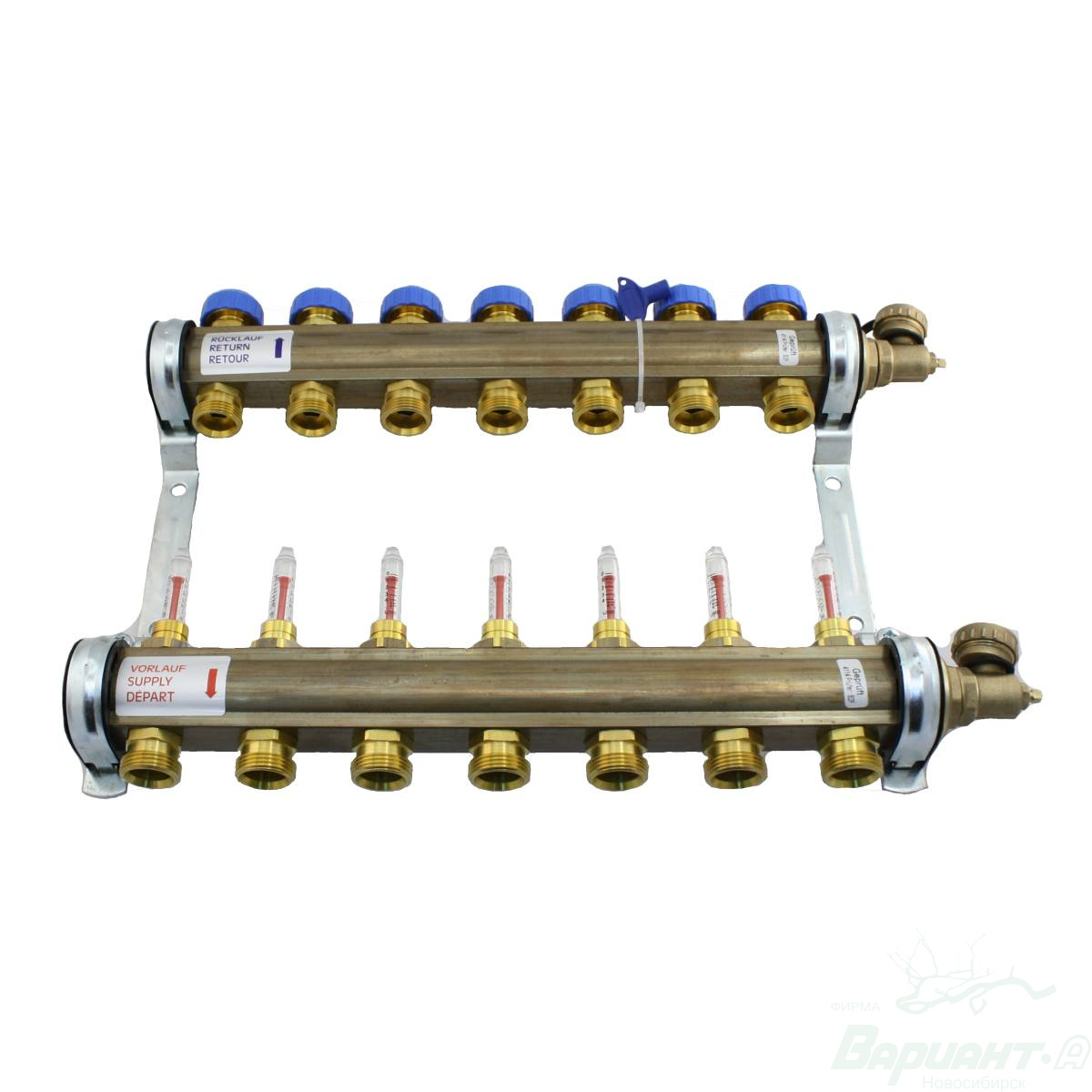

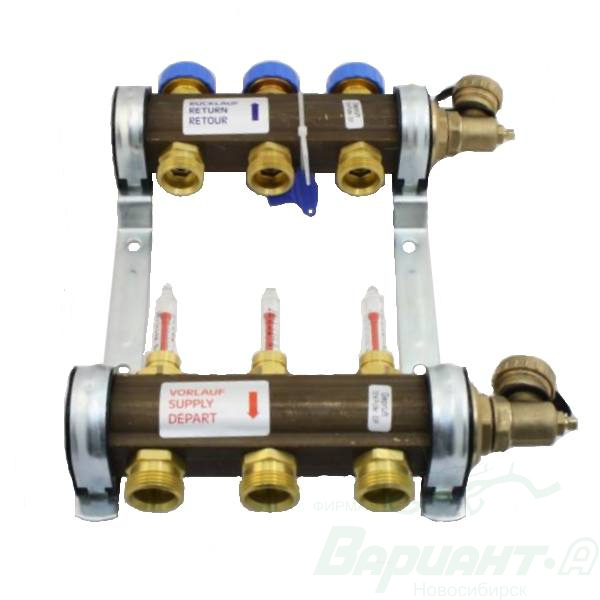

Коллекторная обвязка внешне имеет сходство с гребёнкой, поэтому её так иногда и называют. Узел распределительной гребёнки представляет собой обвязку муфтовых соединений, укомплектованную множеством отводов для подключения отопительных контуров. Если к гребёнке подключаются несколько контуров, и размеры отводов одного контура превышают длины трубок второго, тогда необходимо установить и настроить расходомеры. Потому что без этих элементов, поток будет уходить только в полости с меньшим гидравлическим сопротивлением. А значит один из контуров не будет отапливаться в нужном объёме.

Чтобы было проще понять из чего состоит гребёнка, нужно внимательно рассмотреть изображение.

Несмотря на то, что сборку и настройку работы гребёнки лучше доверить специалистам, люди частенько конструируют её самостоятельно. Если у вас есть опыт работы с сантехникой, то правильно собрать гребёнку согласно описанию не составит большого труда. Для этого понадобится лишь спаять куски полипропиленовых труб и фитинги, а также аккуратно присоединить их к сантехническим тройникам.

Чем больше вы сделаете своими руками, тем меньше будет затрачено на это материальных вложений. Таким образом отражённые в смете предстоящие расходы на организацию отопления будут значительно меньше.

Автоматизация системы

Как упоминалось выше, практически весь комфорт системы теплого пола с водяным теплоносителем заключается в средствах автоматизации. Система автоматизации представляется большим разнообразием датчиков и контроллеров, которые будут осуществлять контроль отопления самостоятельно. Автоматические системы с коллектором отличаются от привычных отопительных радиаторов широким спектром возможностей. Автоматизированные комплектующие с каждым годом становятся всё технологичнее.

Вот самые распространённые:

  • Комнатный термостат – аппарат управления блоком обогрева водяных полов. Контроль осуществляется всего двумя положениями термостата: плюс и минус. Как только достигнута установленная температура, термостат даёт команду на замыкание или размыкание цепи. Он работает в паре с подконтрольным элементом, например, сервоприводом. Желательно покупать эту пару у одного производителя.
  • Управляющий элемент термостата обычно размещают в распределительном ящике, но он также может быть подключен к скрытой проводке. Этот аппарат применяется сравнительно давно, поэтому его модификаций достаточно, чтобы удовлетворить требования потребителей.
  • Хронотермостат – программируемый электроприбор. Можно сказать, что он является модификацией обычного термостата. Его принцип работы заключается в том, что он позволяет контролировать температуру в будущем. То есть хронотермостат будет сам поддерживать настроенную температуру в выбранные вами промежутки времени.
  • Расходомер – незаменимый элемент коллекторной системы, представляющий собой устройство, состоящее из полипропиленового корпуса и стеклянной колбы с поплавком. Устанавливается на отводы обратного хода теплоносителя, при достижении заданной температуры он сужает проходное сечение или вовсе его перекрывает. Балансировка проходящего потока через расходомер управляется термодатчиком или вручную.

Все автоматические системы имеют значительную стоимость. Но они же и позволяют сэкономить средства за счёт отсутствия энергетического перерасхода. Ведь когда всё настроено конкретно по желанию, ничего лишнего вы не заплатите.

Подключение

Если вы решили обогреть дом с помощью водяного пола с коллекторной системой, то надо знать, как его подключить. Подключение не составит труда, если действовать согласно инструкции.

Итак, в случае установки некомбинированного варианта отопительной системы, нужно подобрать место, в котором будет находиться агрегат. Подготовьте место у стены, специальный шкаф или нишу. Нужно помнить, что место расположения должно обеспечивать легкость обслуживания оборудования. Проверьте наличие всех запчастей, затем можно приступать к подключению по простейшей схеме.

Установите агрегат так, чтобы подвод теплоносителя от котла осуществлялся снизу, а обратный охлаждённый поток шёл сверху. Есть и другой вариант, но этот более популярен.

Шаровые отсекатели нужно выставить снаружи относительно шкафа или места установки. Это делается для простоты отключения в случаях непредвиденного ремонта.

После кранов нужно подключить циркуляционный насос.

Далее нужно установить пропускной клапан с температурным ограничителем и затем подключить гребёнку, проложить трубы под поверхностью пола, по которым будет течь поток от теплоносителя.

Теперь необходимо соединить коллектор с отопительной системой. Это делается с помощью фитинговых деталей. Обычно они есть в комплекте.

Осталось только впустить в систему теплый поток и проверить герметичность.

Производители

Когда вы вплотную подберётесь к установке коллекторной системы отопления, появится вопрос о том, какой производитель является самым качественным. На данный момент первенство в рейтинге занимают модели от итальянских компаний. Италия не зря славится своим трепетным отношением к работе, поэтому качество её продукции держится на высоком уровне.

Хорошим примером будет российско-итальянский бренд Valtec. Продукция Valtec реализуется в доступном ценовом диапазоне и пользуется большой популярностью в России. На рынке сантехнических средств бренд находится достаточное количество времени и успел себя хорошо зарекомендовать.

Большинство установок тёплых водяных полов создаются в Китае. Китайские товары получили статус плохого качества только из-за огромного их количества. Несомненно нужно обратить внимание на молодого производителя сантехники «Миллениум», он вполне может составить конкуренцию другим компаниям. Этот производитель предоставляет большой ассортимент товаров и постоянно добавляет усовершенствования в свои системы отопления.

Одним из нашумевших производителей сантехники является компания «Нептун». Она плотно взаимодействует с клиентами и ориентируется на спрос потребителя. «Нептун» предлагает большое разнообразие товаров.

Важно помнить, что на какого бы производителя не пал выбор, качество монтажа и бережность эксплуатации всегда будут залогом долговечности любого оборудования.

Как сделать самостоятельно?

Ранее говорилось о том, что коллектор можно сделать и самому. Да, это имеет смысл, если необходимо сэкономить. Однако большинство самодельных коллекторов спаяно из полипропиленовых труб, что в свою очередь осложняет установку расходомеров и термометров. Поэтому самодельная конструкция подойдёт, если обогрев одноконтурный или же двухконтурный, но не более. Конструкция, которая была создана, чтобы питать лишь один контур имеет значительные габариты, для большего числа она ещё увеличится.

Чтобы сделать самодельный коллектор, понадобятся:

  • Около двух метров пластиковой трубы, диаметром 32 мм;
  • Тройниковые элементы;
  • Шаровые краны;
  • Прямой балансирующий влапан;
  • Умение хорошо паять полипропилен.

Сначала нужно выяснить глубину усадки трубы в тройнике, после чего хорошо спаять их между собой. Затем нужно отступить от одного края фитинга по трубе расстояние, равное глубине, и отрезать конец. К нижнему отводу тройника нужно припаять муфту. Таким же способом сделать необходимое количество одинаковых блоков и спаять их друг с другом.

Теперь один конец трубки нужно соединить с муфтой для шарового крана, а другой спаять с коленом, в котором будет установлен воздухоотвод. Полученный коллектор готов к установке в отопительную систему.

Если в вашем отапливаемом доме больше одного этажа, то заранее смонтируйте несколько коллекторных систем. Для корректной работы отопления лучше расположить на каждом этаже по коллектору, ведь отвод воздуха, который негативно влияет на работу системы, осложняется количеством этажей.

Советы профессионалов

Любое вложение значительных средств вызывает сомнение. И это естественно, ведь важно, чтобы затраты были оправданы. Поэтому перед покупкой необходимо закрепить своё решение мнением специалистов.

Знающие лица рекомендуют обязательно рассчитать количество контуров, так можно сэкономить на возможной простоте коллекторной системы. При этом не рекомендуется экономить на качестве самого оборудования.

При осуществлении сборки устанавливайте клапана на съёмные муфты, чтобы иметь возможность почистить забившийся клапан, потому что поток воды от теплоносителя в любом случае имеет механические примеси. Для того, чтобы зафиксировать детали сборки, используйте компрессорные фитинги.

Подробно о коллекторе для тёплого пола и отоплении смотрите в следующем видео.
