Терморегулятор для теплого пола своими руками

Программируемые терморегуляторы для теплого пола (их еще называют «программатор пола»). Самые дорогостоящие модели, но с большим функционалом. Есть модификации, которые позволяют задавать состояние пола по часам дня, есть с возможностью запрограммировать температурный режим на неделю, а есть такие, которыми управлять можно через компьютер или планшет, некоторые имеют пульт дистанционного управления.

Одна из моделей программируемого термостата для электрического теплого пола. На корпусе расположен датчик температуры воздуха

Понятно, что чем больше функций и возможностей имеет регулятор теплого пола, тем дороже устройство. А насколько вам нужны эти функции — решать вам. Но однозначно можно сказать, что для ванной или кухни использовать программаторы пола нецелесообразно, ведь они посещаются вне зависимости от времени. Потому идеальные выход тут — механические или цифровые устройства. Причем при установке системы в ванной или бассейне термостат располагают за ее пределами: они не переносят высокой влажности, в кухне, бассейне и т.

д. до устройства не должны долетать брызги.

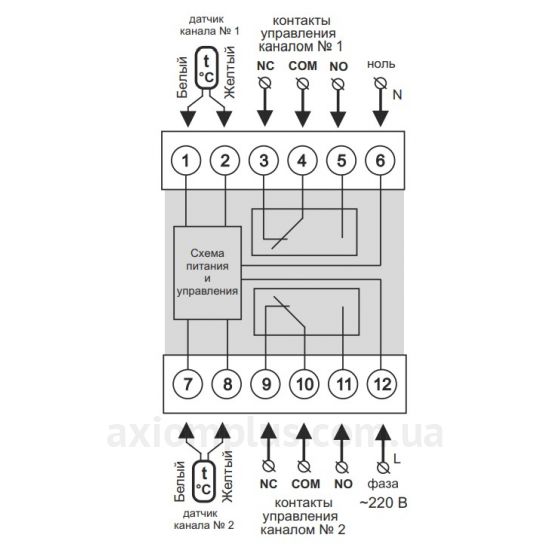

Чего еще не нужно делать, так это использовать одно управляющее устройство для двух различных помещений. Например, нежелательно совмещать ванную и кухню, хоть обычно мощности это сделать позволяют. Просто в этом случае придется выставлять общую температуру для двух помещений. И если вы выставите ту, при которой комфортно будет в ванной, то в кухне будет явно жарко. Если же выставите «по кухне», то в ванной будете мерзнуть. И так практически с любыми помещениями. Если все-таки есть желание использовать один терморегулятор для теплого пола на два помещения или два контура, то нужно применить двухканальные модели, которые позволяют управлять обоими контурами независимо.

Регуляторы для теплого пола могут быть накладными. Выглядят они не очень привлекательно, но если вы всю электрику с УЗО и автоматом будете прятать в специальном шкафу, то внешний вид неважен

Типы датчиков теплого пола

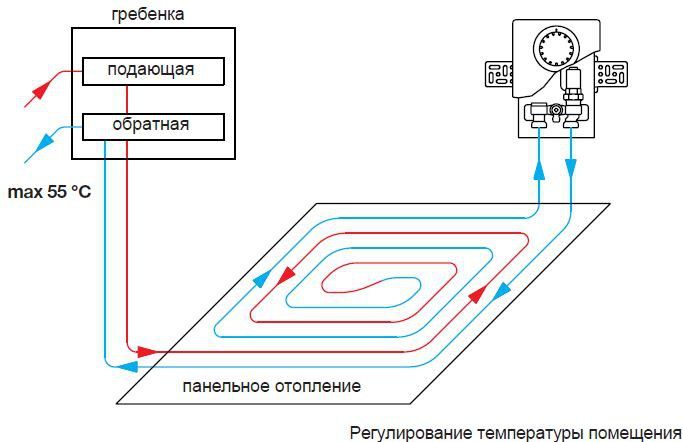

Разные модели термостатов могут регулировать температуру пола или воздуха. Зависит это от типа датчика, который совместим с устройством. Выбор типа датчика зависит от того, какую функцию выполняет подогрев. Если система дополнительная и ее задача — повышение комфорта, используют датчик температуры пола. Ведь за обогрев воздуха в этом случае отвечает другая система, а задача водяного или электрического подогрева — создать и удерживать комфортную температуру только под ногами. Этот датчик для терморегулятора пола является выносным. Подключается к специальным клеммам на корпусе. Сам контролирующий элемент находится на конце электрического кабеля, при укладке располагается посредине между витками греющего элемента на полу на расстоянии не менее 50см от стены.

Датчики температуры теплого пола — небольшое устройство на конце длинного кабеля. Заводится в закрепленный на полу кусок трубы, который расположен между нагревательными элементами

Если греющие элементы устанавливаются в стяжку. то датчик теплого пола размещают в растворе, но только в трубе или гофрошланге. Тогда при поломке его легко будет заменить, просто отключив от клемм и потянув за провода, затем нужно будет вставить исправный и подключить его. При установке датчика для пленочного теплого пола его не обязательно размещать в трубе. Так как при таком типе подогрева стяжки нет и, при необходимости, заменить его можно, разобрав часть напольного покрытия. Хотя, все-таки целесообразнее потратить чуть больше времени при монтаже и сделать штробу под трубу для датчика, чем потом разбирать/собирать всю конструкцию для каждой замены.

В том случае, когда теплый пол — основная система отопления, требуется датчик, который контролирует состояние воздуха. Чаще всего эти датчики встроены в корпус терморегулятора для теплого пола. Есть также модели, которые работают с двумя датчиками одновременно. В обоих случаях выбирая место для установки, необходимо учитывать, что именно этот прибор определяет температуру воздуха. Потому располагать его нужно так, чтобы на него не попадали солнечные лучи (они будут нагревать корпус, и температура будет определяться неправильно). Стоит избегать и тех мест, где бывают сквозняки. Они тоже будут влиять на измерения состояния воздуха, но уже в другую сторону — занижать реальный показатель. Также рядом не должны бать приборы и устройства, которые активно выделяют тепло.

Установка терморегулятора

Монтаж оборудования должен проходить при температурах воздуха от 0 о C до +45 о С. Располагается регулятор температуры пола на одной из стен на высоте от 0,4м до 1,7м. Его нужно разместить так, чтобы на него не попадали прямые солнечные лучи, брызги и сквозняки. При выборе высоты учтите, что если в семье есть маленькие дети, то устройство желательно разместить на высоте, где оно будет не доступно для детей: их очень привлекают кнопки/экраны/колесики. Потому лучше установить в недоступном для детворы месте.

Выбрать место для установки термостата нужно грамотно

По способу установки существуют два типа термостатов для теплого пола: накладные и врезные. Под врезные необходимо сделать отверстие в стене и установить туда стандартную монтажную коробку — большинство моделей прекрасно в ней размещаются. Накладные крепятся прямо к поверхности стены и дополнительных работ не требуют, но имеют не самый привлекательный вид.

Для обеспечения защиты от короткого замыкания и для предотвращения поражения электрическим током, перед терморегулятором пола устанавливается УЗО и/или автоматический выключатель. Смотрите схему, на ней пунктиром указано подключение зануления при двухпроводной сети. УЗО можно ставить не везде, но в помещениях с повышенной влажностью их установка обязательна. Так как в этом случае оборудования получается много, имеет смысл спрятать все в монтажный шкаф. Учтите, что работать с электропитанием могут только люди, имеющие соответствующую подготовку. Потому, если устанавливаете термостат для теплого пола своими руками, а соответствующей подготовки нет, то для этой части обязательно пригласите электрика.

Электрическая схема подключения терморегулятора теплого пола с заземлением или занулением (пунктиром)

После установки монтажной коробки в стене по направлению к полу необходимо сделать штробы под укладку выводов нагревательных элементов (кабелей, матов или пленок). В эту же канавку или в штробу рядом укладывается труба/гофрошланг под датчик температуры пола. Канавка может быть одна. Тогда она делается достаточно широкой, чтобы можно было без проблем разместить все провода и трубу. Можно для проводов каждого отопительного контура сделать отдельный канал, причем иногда их укладывают тоже в трубы/гофрошланги. В этом случае ремонт будет легче — выдернете провода от неработающих контуров, предварительно отключив их от терморегулятора, а на их место вставите другие от исправного контура. И не нужно будет добить стену.

От места установки датчика в стене и полу делается штроба, в которую затем укладывается гофрированная труба. В нее будет опускаться датчик температуры пола

Установка датчика теплого пола

Штроба под датчик идет по стене до уровня пола, а затем по полу на расстояние не менее 50см от стены. Причем чтобы измерения были правильными, желательно контролирующий элемент размещать посредине между нагревательными элементами, а не вблизи одного из них. В канавку укладываете трубу или шланг (по рекомендации производителя). Один конец заводите в монтажную коробку, второй, тот который в полу будет, надежно изолируете, чтобы в него не попал раствор. Использовать можно изоленту, накрутив ее в несколько слоев, сделать заглушку из пенопласта и т.п. Закрепив шланг/трубу, в него заводите датчик температуры пола: просто опускаете его в соответствующее отверстие.

Подключение

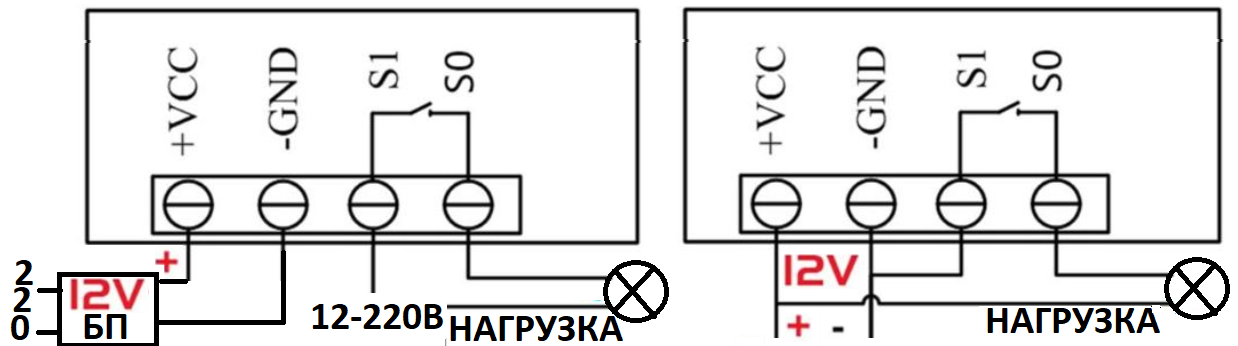

После того, как уложены нагревательные элементы (кабели. маты, пленки ) провода от них заводят в монтажную коробку, где установлен терморегулятор для теплого пола. Затем по схеме, которая имеется на корпусе с обратной стороны устройства, все провода подключаются. Только после этого подается питание.

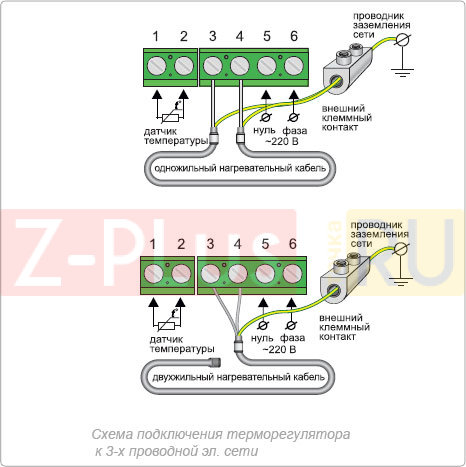

Схема подключения кабелей, зазаемления и датчика температуры есть на обратной стороне корпуса терморегулятора теплого пола

Теперь можно провести тестовое включение (до заливки стяжки или укладки напольного покрытия) чтобы убедиться, что система работает. Для этого проверив правильность подключения проводов и надежность их крепления, выставляете самую маленькую температуру, включаете УЗО. Затем выставляете на термостате 30 о С (максимальная температура по СНиПу). Если система работоспособна, слышен щелчок — реле подключило контур в работу. Через несколько минут все части греющих элементов должны быть теплыми. Теперь если температуру снова выставить на минимум, должен снова послышаться щелчок отключения питания. После этой проверки можно считать что установка терморегулятора теплого пола завершена и можно начинать заливку стяжки или укладывать напольное покрытие .

Если система не включается, скорее всего, дело в датчике. Это вообще, достаточно распространенное явление — выход его из строя. Так что не пугайтесь. Стоят они немного, меняются просто. Чтобы проверить исправность, измеряете сопротивление датчика теплого пола. Полученные данные сравниваете с паспортными. Есть разница — датчик неисправен. Вынимаете поломанный, вставляете новый, еще раз все тестируете. Должно заработать.

Установка термостата и датчика теплого пола — не самое сложное занятие, вполне под силу для самостоятельного монтажа. Единственная сложность — подключение электропитания и заземления/зануления. Для этих работ желательно пригласить электрика. С остальными этапами установки вполне можно справится своими руками.

Электрическая схема терморегулятора теплого пола

На сегодняшний день система электрического теплого пола является одной из самых комфортных для человека. Нагретый воздух поднимается вверх от самого основания. Поэтому самые высокие его температуры наблюдаются на расстоянии до 50 см от пола. Под потолком они будут ниже.

Принцип работы любого конвектора или радиатора заключается в направлении потока теплых масс под потолок при том, что внизу будет концентрироваться уже остывший воздух. Электрический теплый пол из-за этой особенности является экономически выгодным.

Для управления его работой используют терморегулятор. Они бывают различных типов.

Однако схема терморегулятора имеет у всех моделей общий принцип. Чтобы осуществить установку своими руками, необходимо рассмотреть эту процедуру подробнее.

Общие сведения

Ни одна система теплого пола не может обойтись без терморегулятора, схема подключения которого идентична практически в любой модели. Если это устройство не использовать, а подключить нагревательный провод напрямую, система достигнет предела своей рабочей температуры. Это пагубно влияет на стяжку, а в случае с деревянным полом приведет к его деформации.

Также следует учесть, что ни один производитель электрических теплых полов не дает гарантии на свое изделие, если не будет установлено устройство управления нагревом. Поэтому схема терморегулятора должна быть изучена перед проведением обустройства обогрева пола.

Причем в этом случае не подойдет обычный таймер или диммер. Использовать в электрической схеме разрешается только предназначенные для этого терморегуляторы. Они имеют в комплекте датчик, измеряющий температуру.

Виды терморегуляторов

Существуют различные виды систем теплого пола и самих терморегуляторов, которые производители допускают монтировать своими руками в соответствии с инструкцией.

Теплый пол может быть кабельным, матовым или инфракрасным. Первые две системы бывают одножильные и двужильные. Для каждой из них существуют свои особенности установки. Инфракрасный теплый пол схож по принципу подключения с двужильным кабелем. Поэтому схема подключения терморегулятора для этих двух разных видов идентична (чего нельзя сказать о монтаже самой системы).

Терморегуляторы же различаются по способу управления на механические, цифровые и программированные, а по способу измерения нагрева — на устройства с датчиком воздуха, пола или комбинированные. Для этих разновидностей также существуют определенные условия установки.

Что важно при выборе устройства

Первоначально при совершении покупки устройства управления нагревом следует обратить внимание на его предельную нагрузку. Чаще всего в продаже представлены приборы, рассчитанные на 16 А. Это приблизительно 3,7 кВт.

Но есть устройства, рассчитанные на меньшую нагрузку. Следует соотносить мощность электрического теплого пола с предельной нагрузкой терморегулятора.

Самым комфортным признан прибор, имеющий в своем составе одновременно датчик измерения температуры пола и воздуха. Но чаще всего в изделии предусмотрена только одна точка замера.

Схема подключения терморегулятора теплого пола с датчиком покрытия и двойным комплектом идентичны. Но если прибор имеет встроенный измеритель нагрева воздуха в помещении, у него будет на две клеммы меньше, чем у предыдущих разновидностей.

Типы управления

Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.

Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.

Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.

В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.

Тип монтажа

Существуют приборы, которые устанавливаются накладным или врезным способом. В первом случае не придется штробить в стене каналы для проводов и для монтажной коробки. Но прибор будет выступать над стеной, а провода будут проходить под коробом.

Скрытый монтаж предполагает установку врезным способом. Если ремонт в разгаре, лучше отдать предпочтение этому методу. Схема терморегулятора пола будет идентична в обоих случаях, но эстетичнее выглядят врезные модели.

Принцип подключения проводов

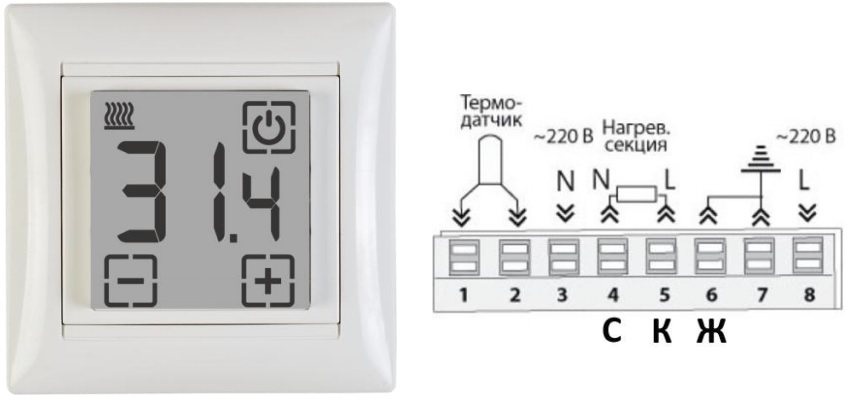

В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.

В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.

Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.

Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.

Некоторые рекомендации

Схема терморегулятора своими руками предполагает не только правильное подсоединение проводов. Выносной датчик (если он есть в комплекте) устанавливается в гофротрубу. Ее край в полу изолируется. Так датчик при необходимости можно будет достать.

Уровень установки должен быть не ниже 50 см от пола. Если же в нем есть датчик воздуха, высота монтажа должна быть не меньше 1,5 м.

Если у хозяев есть маленькие дети, необходимо приобретать модели со специальной защитой. Это будет гарантией, что чадо не настроит терморегулятор самостоятельно.

Монтаж своими руками

Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.

Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.

У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.

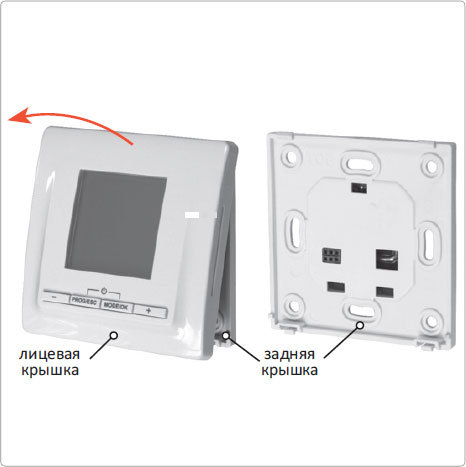

Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.

Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .
