Реле приоритета нагрузок трехфазное однофазное схема
РПН – прибор, контролирующий сохранение приоритетных нагрузок и отключения, менее важных при недостаточной мощности электросети. Реле приоритета нагрузок применяют на производстве и в быту. Ниже кратко рассмотрим, что это за прибор, для чего нужен и как работает.
Назначение
Реле приоритета используют для контроля работоспособности потребителей в сетях, где общей мощности недостаточно для одновременной работы, всех подключенных устройств.
Кроме основной функции, реле способно исполнять роль ограничителя нагрузки в сети, давай возможность распределить и контролировать мощность тока идущего на определенных участках электрической сети. Это необходимо для сохранения целостности сети и обеспечения безопасного технического использования приборов, во время расширении списка приборов-потребителей.
В случае появившейся перегрузки, данное реле позволяет сохранить работоспособность заданных ключевых устройств, без полного отключения сети.
Виды РПН и особенности конструкции
В конструкцию РПН встроен измеритель тока. Благодаря нему и исполнительному элементу, осуществляется переключение контактов, в моменты, когда значение силы тока достигает пороговой отметки. Измерительный элемент определяет силу тока в определенном диапазоне, также он может быть настроен на переключение, исходя из конкретных потребителей сети и их технических характеристик.
Максимальные значение коммутируемого тока, для стандартных контактов, составляет 16 А. На производстве возникает необходимость коммутации больших токов, для этого используют специальные контакторы.
При использовании магнитных пускателей, реле приоритета выделено в отдельную конструкцию и не переключает контакты самостоятельно, а лишь передает управляющий сигнал контактору.
Устройства для контроля токов высокого напряжения выделены в отдельную группу и отличающиеся конструкцией, от обычных РПН и позволяют использовать внешние трансформаторы токов.
По количеству управляемых нагрузок РПН бывают:
- однофазными;
- трехфазными – позволяют устройству исполнять роль реле приоритета фаз, они переключают нагрузку по однофазным каналам, предотвращая асимметричность, ведущую к обесточиванию всего объекта.
По количеству нагрузок РПН бывают:
- многоканальные;
- одноканальные.
Принцип действия
Принцип работы, проще объяснить на реально существующем РПН, для наглядности. У гипотетического образца, автоматический выключатель имеет номинал в 25 А, но фактическая нагрузка потребителей сети намного выше. Во избежание перегрузок и замыканий в сети, а в худшем случае полного отключения, установлено многоканальное (в нашем случае двухканальное) устройство, способное переключать, отключать, включать два потока.
Первый поток является приоритетным и независимо от ситуации в сети остается в рабочем состоянии. Вторая группа потребителей подключена на линию меньшего приоритета.
Если ввести в систему дополнительную третью группу приоритета, то отключение будет начинаться именно с нее.
Независимо от количества приоритетов групп потребителей их отключение всегда происходит по схеме:
- Ток превысил номинальный – отключается группа с низшим приоритетом.
- Реле «проверяет» нагрузку в сети.
- Если сила тока не уменьшилась, то система снова повторяет первых два действия.
Когда сила тока падает, система поочередно включает ранее отключенные линии, повторяя первое и второй действие из алгоритма в обратном порядке.
Область применения
РПН необходим когда необходимо настроить сеть с лимитами потребляемых мощностей. Бывает это в случаях, когда потребителей больше чем может обеспечить текущая сеть, а изменить ее характеристики сложно или невозможно.
Прибор позволяет обеспечить работоспособность и продуктивное использование большого количества приборов, сохраняя целостность и безопасность сетевой конструкции.
Если не использовать прибор, то нужно, либо отключать, менее важные, приборы вручную, либо менять эксплуатационные характеристики сети.
Лимит переключения зачастую совпадает с лимитом отключения общего ограничителя сети.
Полезное видео
Более подробную информацию о принципе действия прибора вы можете почерпнуть из видео ниже:
Используя прибор можно сделать использование домашней и производственной аппаратуры более комфортным. В бытовых условия, ценность прибора почувствуют люди со слабой проводкой в доме. Для нее характерны частые «выбивания пробок». Постоянные отключения плохо сказываются на приборах, а вернуть на место «пробку» можно только после полного остывания теплового расцепителя, что весьма неудобно.
однофазное и трехфазное, назначение и конструкция
На чтение 6 мин Просмотров 142 Опубликовано Обновлено
Реле приоритета – это электротехническое устройство небольших размеров, основная задача которого заключается в управлении включения электроприборов. Кратко его называют РПН. Способно реагировать на повышение или понижение нагрузки отключением, а также контролирует общий ток питающей сети. Использование подобной конструкции позволяет избавиться от проблемы сверхнормативных нагрузок электропроводки.
Виды реле

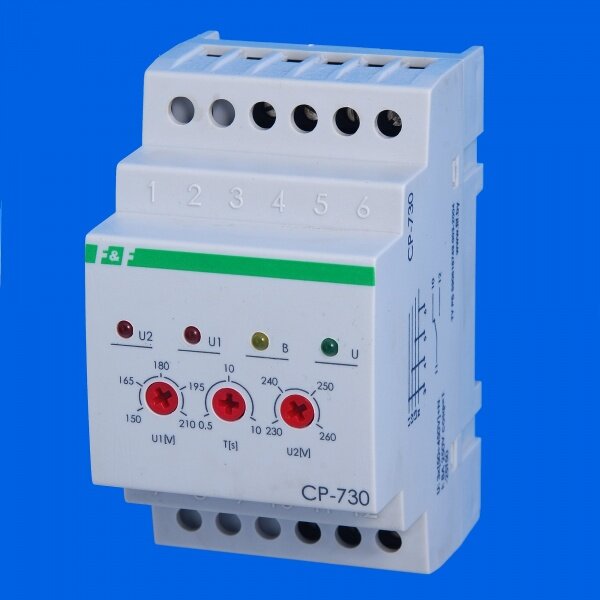

Однофазное реле приоритета нагрузокРеле приоритета пользуется большой популярностью в загородных и частных домах, а также многоквартирных сооружениях, промышленных предприятиях. Суть работы заключается в разделении электрической сети на приоритетные магистрали и менее важные.
Существует несколько видов реле приоритета нагрузок:
- одно- и трехфазные;
- одно- и многоканальные.
Трехфазные конструкции способны выполнять и функции приоритета фаз, распределяя равномерно нагрузку по однофазным каналам. Такой подход позволяет предупредить полное обесточивание всего объекта.
Многоканальные реле нагрузки используются вместе с разными видами линий.
По функциональным возможностям оборудование делится на следующие разновидности:
- нижнего порога;
- верхнего порога.
Последние срабатывают при повышении силы тока, подключаются согласно схеме последовательного соединения. Прибор, который срабатывает на минимальный порог напряжения, подключается по параллельной схеме.
Выпускаются модификации, которые предназначены для разных уровней включения. Есть возможность регулировать устройство для разных нагрузок. В сетях с большими нагрузками их рекомендуется использовать в паре с трансформатором тока.
Технические характеристики и конструктивные особенности
Конструкция релеРеле отключения неприоритетной нагрузки оснащено встроенным измерителем тока, а также исполнительным элементом, который коммутирует контакты при достижении заданных параметров с заданной временной выдержкой. Измерительный элемент способен отслеживать силу тока в определенном интервале.
Максимальной силе тока, коммутируемого встроенными контактами, как правило, свойственно стандартное значение, равное 16 А. Для коммутации больших токов используют контакторы – магнитные пускатели. В подобных случаях реле приоритета только подает управляющий импульс на него.
Для управления большими токами существуют отдельные типы аппаратов, которые позволяют подключить наружные трансформаторы тока.
Область применения
РПН в щиткеИндуктивное реле нагрузки используется, когда появляется необходимость настроить электрическую сеть с лимитами потребляемых объемов энергии. Подобные ситуации встречаются, когда пользователей больше, чем может обеспечить данная сеть, а изменить ее технические и конструктивные характеристики не представляется возможным.
Это миниатюрное электротехническое устройство обеспечивает бесперебойную работоспособность и безопасную эксплуатацию большого количества электрических приборов, сохраняя при этом целостность сетевой конструкции. Если требуется использовать, например, мощный прибор, не приоритетные требуется отключать вручную или же изменять характеристики эксплуатируемой электрической цепи.
Такой подход в работе активно используется в быту и всех отраслях промышленности.
Принцип работы и установки РПН
К общей линии, прежде всего, подключается трансформатор тока, а уже после потребители. В схему в первой очереди ставятся нагрузки, которые имеют приоритетное значение и не должны отключаться.
Далее в схему добавляется реле потребителей, с помощью которого коммутируются неприоритетные группы нагрузок. При превышении нагрузки в электросети они начнут постепенно отключаться в установленной человеком последовательности по степени важности.
От измерителя тока поступает сигнал на встроенный в модуль компаратор. Его основная задача – соотнести полученный сигнал с установленными человеком настройками. Реле определяет момент срабатывания компаратора, а также время отключения электрических приборов с малым приоритетом. Такой принцип работы способствует снижению силы тока в сети.
Обзор моделей
Высокая популярность данного вида оборудования привело к тому, что его начинают изготавливать все больше производителей.
Выбрать прибор, сочетающий в себе доступную стоимость и хорошее качество, довольно трудно.
В таблице приведены хорошо зарекомендовавшие себя модели.
| Производитель | Технические характеристики | Приблизительная стоимость в рублях |
| F&F (Польша) | Устанавливаемый диапазон тока от 5 до 90 А. Интервал регулировки тока отключения низкоприоритетной цепи колеблется в пределах 2-15 А. | 2000 |
| Legrand 0 038 11 | Оснащено устройство 5 модулями. Суммарная сила тока подключенных потребителей 90 А. Порог отключения составляет 15, 20, 25, 30, 40, 50, 60 (А). | 1800 |
| Z–LAR/8 | Частота коммутаций не более 3 600/60 минут. Номинальное напряжение 250В. Ток включения более 3 А. Ток отключения менее 1,8 А. | 1750 |
Также рекомендуется обратить внимание на продукцию компаний ABB LSS, CDS Schneider Electric.
Недостатки использования РПН
Невзирая на довольно обширный список преимущественных особенностей, РПН имеет и недостатки:
- Отсутствует возможность установить реле приоритета на обыкновенной проводке, схема которой не оснащена обособленными линиями к розеткам.
- Для монтажа прибора в уже имеющуюся сеть необходимо выполнить много работ, которые связаны с модернизацией проводки.
Для проведения обособленных линий проводки от распределительного щитка потребуется штробить стены, поэтому ремонта во всем помещении не избежать. Такой подход требует немалых финансовых затрат, времени и сил.
Типичные ошибки при подключении
Ошибкой, приводящей к серьезным последствиям, относится подключение нагрузок напрямую к РПН (при максимальной нагрузке устройства до 16А), а не через контакторыСуществует много сопроводительной документации, где приведены подробные схемы подключения РПН, но люди все равно допускают типичные ошибки. Чтобы предупредить их, нужно ознакомиться со следующей информацией:
- Малоопытные специалисты или люди без опыта подают фазу на контакты реле приоритета.
В действительности они предназначены для коммутации лампочек индикатора. - Прямое подключение нагрузок к РПН, не через контакторы. Максимальная нагрузка устройства не более 16 А. Причиной может стать невнимательность или недостаточное количество знаний, пренебрежение рекомендациями производителя оборудования.
В действительности они предназначены для коммутации лампочек индикатора.Еще одна распространенная ошибка – неправильная группировка нагрузок от потребителей по степени их значимости. Если решение данного вопроса вызывает трудности, лучше обратиться за консультацией к профессионалам, которые помогут найти приоритетное оборудование дома или на производстве.
Аналоги реле приоритета
Умная розетка — Оптимизатор нагрузки на электросеть OEL-820Для установки реле приоритета в уже имеющуюся электрическую сеть потребуется проделать немалый франт работ, например, модернизировать распределительный щит и саму проводку. Сделать это самостоятельно не всегда возможно, поскольку потребуется точно посчитать всю схему нагрузок.
Решение проблемы стало значительно проще после разработки нового, более усовершенствованного устройства, которое получило название – оптимизатор нагрузки на сеть. Принцип работы аналога заключается в перераспределении мощности электрических приборов по их приоритету. Конструктивные особенности просты, прибор предназначен для простой эксплуатации. Он не устанавливается в щите, состоит из двух адаптеров для розетки розеточного гнезда и вилки.
Реле приоритета (ограничители мощности) от НоваТек: РМТ-101 и ОМ-310 – CS-CS.Net: Лаборатория Электрошамана
Трёхфазный ограничитель мощности НоваТек ОМ-310 (реле приоритета)
Раз начали тему возвращения к прошлым публикациям с поста про дифы, то возвращаемся и к реле приоритета и прочим штукам, которые что-то делают при превышении потребляемого тока.
Напоминаю вам старый пост про реле приоритета ABB LSS1/2. Задача таких реле — ограничить мощность потребления. Обычно их используют в том случае, если выделенная мощность (номинал вводного автомата) небольшая, и есть риск того что из-за большой нагрузки он отключится, оставив без света всё жилище. Тогда можно поставить реле приоритета так, чтобы при перегрузке оно пыталось отключить какие-то линии (ну например розетки или технику типа кондеев или духовки), оставляя освещение и, например, розетки для компьютера.
Чаще всего такая проблема возникает на однофазных вводах, например на всяких дачных домах с хилой ТП, или на квартирах с газом в старых домах, где номинал вводного автомата может быть 25А (а в Питере с готичными щитами на мраморных досках и даже 16А). Однако сейчас популярным стало выделять на дачные дома трёхфазные вводы на 15 кВт мощности. Это вводной автомат с номиналом в 25А. И встала та же проблема — отключить часть нагрузок при превышении трёхфазной мощности. А значит — нужно трёхфазное реле приоритета.
Но сначала вернёмся к маленькой находке однофазного варианта. Это — Реле максимального тока НоваТек РМТ-101. Прочитать про него и скачать докуму можно вот тут: http://novatek-electro.com/rele_maksimalnogo_toka_rmt-101.html. Фактически, это то же самое LSS1/2, только нашего производства и с индикацией измеряемого тока.
Реле максимального тока НоваТек РМТ-101
Его можно использовать как:
- Просто амперметр — пример был в одном из последних постов, в котором был описан трёхфазный 19″ щит с индикацией напряжений и токов. В этом случае мы плюём на все настройки и контакты реле, и просто меряем им ток.
- Реле приоритета. В этом случае нам надо будет поставить контактор. Ну так он и к LSS ставится так же.
Однако у этого реле есть несколько преимуществ по сравнению с LSS. Во-первых, ток здесь меряется при помощи трансформатора тока, и провод не разрывается и никуда не подключается. При этом реле может питаться не от того же источника, чей ток меряет.
Вот она — дырка, через которую надо пропустить провод:

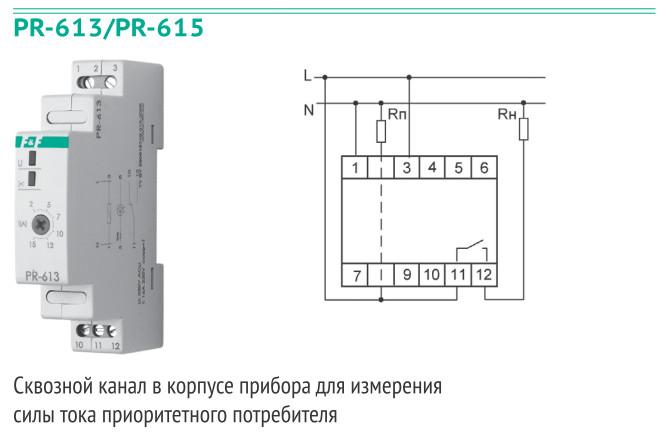

Канал для пропихивания провода, в котором измеряется ток
Во-вторых, в этом реле регулируется время включения и отключения по перегрузке, что тоже даёт бОльшую гибкость в настройках. А если понадобится организовать несколько уровней приоритета — можно просто поставить каскадом несколько штук этих реле. При цене его примерно в 2500 — это всё херня =)
Заглянем внутрь. Вот вся начинка:
Внутренняя начинка РМТ-101
А вот трансформатор тока:
Трансформатор тока, посредством которого осуществляется измерение
Сделан он где-то в индии, но как я понимаю для таких измерений его точности хватает. Это реле довольно удобно и просто в применении. Я часто использую его как амперметр в своих щитах.
Однако для справедливости опишу впечатления от амперметра ABB AMTD-1, который стоит 5-6 тыр. Он ОХРЕНЕННЫЙ, потому что имеет очень большие и яркие цифры. Они читаются издалека. Поэтому если вы хотите иметь красивый прибор — ставьте ABB.
Если вам нужна просто индикация в какую-нибудь UK540 — ставьте это реле.
Ну а теперь переходим к трём фазам. И тут сразу жоссская история о том, как я столкнулся с другим производителем и что из этого вышло. Собственно и так понято то, что мой блог полностью посвящён оборудованию ABB. И я даже заявляю что собираю все щиты только на ABB. Так вышло, и сейчас я могу сказать что лучше профессионально разбираться в чём-то одном, чем поверхностно во множестве.
Но вот со множеством мне пришлось столкнуться. Попросили меня проверить чужой проект и собрать щиток по нему. Проект я не могу опубликовать, поэтому опишу на словах. На удивление, первый раз я увидел проект, в котором были нормально сделаны группы. причём такое впечатление что люди читали мой блог =)) Это хорошо.
В проекте был трёхфазный ввод и трёхфазное реле приоритета. У него было нарисовано два неприоритетных выхода, на каждом из которых (без контактора) сидело несколько нагрузок, раскиданных по фазам. По идее, это должно было работать так: если нагрузка по любой из фаз превышает заданную — рубим неприоритетный выход 1.
Если не помогло — рубим второй.
И в проекте было указано реле CDS 15913 от Schneider. Ну я вроде как прочитал описание, выматерился из-за того что Шнайдер считает модули не как 18 мм, а как 9 мм. И что его 16 модулей — это на самом деле 8 реальных. И что не надо было думать о том, как подпиливать пластрон от щитка.
Нооооо… оказалось, что проектировщик ошибся. Посмотрите на это сраное реле. Оно стоит 13..17 тыр. А фактически это — просто три однофазных реле приоритета в одном корпусе. У них общий — только ноль питания. И винтики какие-то уебанские. Как прям от СССР. Чтобы отвёрткой такой с деревянными накладками-ручками крутить (это была шпилька вида «как профи видит то, к чему не привык» — «Хмм.. гавно какое-то.. и винтики какие-то странные, не такие» xDD).
Трёхфазное реле приоритета от Schneider (CDS 15913)
И волосы у меня встали дыбом. Купил я какую-то ХРЕНЬ, которая никогда не будет работать как надо. Я даже переспросил спеца по Шнайдеру с МастерСити (пользователь Юрка), и он мне описал то, что я уже и сам понял: у Шнайдера есть или такое трёхфазное реле, или однофазное с функционалом таким же как у ABB LSS1/2 — две неприоритетные группы.
А проектировщик составил из них что-то такое своё.
И чо делать? Во-первых — СДАТЬ нафик этот дорогущий ужас! А во-вторых… хехееее… попереться в НоваТек и купить их чудо техники — трёхфазный ограничитель мощности НоваТек ОМ-310. Показываю гвоздь сегодняшней программы:
Ограничитель мощности ОМ-310
Сразу же даю все ссылки на описание (http://novatek-electro.com/rele_ogranicheniya_moschnosti_om-310.html) и на программу для связи с компьютером (http://novatek-electro.com/docs/soft/Setup_cpl_pl310(1.6).rar). И кратко описываю то, что оно может, на свой лад:
- Работать по одной или по трём фазам. Ему совершенно пофигу что мерить.
- Имеет интерфейс управления с компа. Очень удобный, особенно для настройки параметров. В конце статьи скриншоты. Причём данные могут логиться для сбора статистики. Это похоже на дешёвую версию анализатора качества электроэнергии OMIX или на Регистратор РПМ-16-4-3.
- Может использоваться как адская вводная штука, которая будет защищать от аварийного напряжения и даже от утечки на землю, как противопожарное УЗО (для этого в комплекте идёт дополнительный дифференциальный трансформатор). По всем этим защитам все уставки и времена включения регулируются. Причём АПВ можно и отключить для определённой защиты.
- Есть дополнительное фукнциональное реле. Его можно использовать или как контакты для подачи сигнала тревоги/аварии или как реле второй группы неприоритетной нагрузки. А именно это нам и надо =)
- Куча настроек. Причём есть режим админа (с паролем) и режим пользователя. Каждый параметр можно включить или исключить из режима пользователя. Чтобы не лазил куда не надо. Скажем, мощность запаролить, а задержки по времени — оставить для регулировки простому пользователю.
По всем этим защитам все уставки и времена включения регулируются. Причём АПВ можно и отключить для определённой защиты.Но сначала поглядим что там внутри:
Внутренняя начинка ОМ-310
Нижняя плата — само ядро системы: реле, источник питания, трансы для измерения токов.
Внутренняя начинка ОМ-310 (нижняя часть — силовая плата)
Источник питания -импульсный. Правда немного жужжит, но, ИМХО, можно поправить, подзалив трансформатор суперклеем или термоклеем. Здесь же расположены резисторы для измерения уровня входных напряжений.
Внутренняя начинка ОМ-310 (блок питания и входные цепи напряжения)
А вот и наши родимые внутренние трансформаторы тока. Петельки провода вокруг них сделаны для того, чтобы было удобнее подключать внешние ТТ.
Внутренняя начинка ОМ-310 (трансформаторы тока)
А вот и обратная сторона платы. Тут стоит микроконтроллер AtMega =))
Внутренняя начинка ОМ-310 (низ платы с микроконтроллером от Atmel)
Запилим простой тест. Ставим предел мощности (этот девайс меряет мощность в кВт, а не ток) на минимум — на 3 кВт и подаём питание. Ограничитель мощности запускается и показывает нам текущую мощность в 0.00 кВт.
Тестируем ОМ-310 на одной фазе — он и в таком режиме работает
Погреем чайник. Вот вам и сеть =) Чайник, который в 2,2 кВт, греет на самом деле на 1,53 кВт. Ну или у меня, хехе, как обычно, херовое сетевое напряжение.
Даём нагрузку (чайник)
Влепим на это реле нагрузку помощнее. Нашёлся обогреватель и всё тот же чайник.
Запитываем их через розетку в коридоре, которая одна-единственная питается через автомат на 16А. Это я к тому, сколько на 16А можно нагрузить.
Собираем схему с двумя нагрузками
Врубаем всё на полную. И выжидаем время задержки, когда ограничитель отрубится по превышению мощности.
Даём максимальную нагрузку (автомат 16А)
Отрубился: мигает светодиод «Авария», а ограничитель показывает попеременно текущую мощность и пиковую мощность, которая вызвала срабатывание защиты:
Реле отключилось, показывает максимальную мощность аварии
Девайс мне ОЧЕНЬ понравился и я буду его использовать в тех случаях, когда надо запилить или трёхфазное реле приоритетов, или простенькое устройство для сбора параметров сети на комп.
А мы возвращаемся к живому примеру щита с таким девайсом. Набиваем всю начинку в корпус U62:
Пример силового щита с ограничителем мощности
Из интересного тут применено и сделано:
- Как обычно — ручное переключение Сеть<>Генератор. По каждому вводу есть свой контроль напряжения;
- Две неприоритетные линии. Каждая имеет двухцветную красно/зелёную индикаторную лампочку;
- Неотключаемые линии;
- Все основные виды питания выведены на отдельные кросс-модули. Это позволяет все-все линии переключать как попало между разными видами питания;
- Применил двухполюсные автоматы на те линии, на которые не нужна дифзащита. Это позволило ВООБЩЕ избавиться от нулевых шинок напрочь, и окончательно упростить разводку щитка, соединив все нули гребёнками.
По каждому вводу есть свой контроль напряжения;Это, на самом деле, мой новый концепт сборки щитков. Сначала ты делаешь несколько точек-источников питания разных групп щитка. Оформляешь их шинами или кросс-модулями. А потом уже тупо, не думая, распихиваешь автоматы отходящих линий по фазам.
Вводная часть щита: ограничитель мощности и две неприоритетные группы
Вот что получилось в итоге. Вроде выглядит как дикое месиво проводов и портит эстетику, но сейчас я считаю это преимуществом, потому что:
- За DIN-рейками примерно 2,5 см свободного места. Провода лежат свободно и лучше охлаждаются;
- Стяжек — нет. Никаких жгутов. Хоть это и немного портит эстетику, но позволяет легко перекидывать нагрузку по фазам, не раскусывая пучки стяжек.
- Так как все провода за DIN-рейками, то места между автоматами хватает для того, чтобы уложить все провода отходящих кабелей.
Провода лежат свободно и лучше охлаждаются;Монтаж щитка закончен
Врубаем питание (я все фазы запараллелил и оба ввода — тоже). Врубаем наш чайник в розетку щитка =)
Подаём питание и проводим испытание
И смотрим, как всё отрубилось и как горят красные лампочки обеих групп =)
Имитируем аварию
Ну а вот и готовый щиток. Обожаю я эту серию корпусов =)
Щиток готов
И немного об управлющей программе. Она написана достаточно аккуратно и одновременно показывает все параметры так, чтобы компьютером можно было пользоваться как диспетчерской панелью. В режиме связи с компом программ показывает текущие параметры нагрузки и сети, и даже строит небольшие графики.
Скриншот управляющей программы
И ещё при помощи программы очень удобно настраивать параметры самого ограничителя. Они тут настраиваются вместе с описанием:
Скриншот настроек (1)
Причём все параметры можно вообще сохранить в файл. Это, например, было бы удобно если надо несколько ограничителей запрограммировать одинаково. Сохранил — загружай!
Скриншот настроек (2)
А ещё эта софтина может логить все данные в Access’овскую базу данных. И строить графики. Просто, удобно и функционально. Мне очень понравилось.
Из косяков было замечено только то, что при отключении моего мощного нагревателя девайс теряет связь с компом по RS-232. Я так думаю, что это адские помехи именно от нагревателя или от хренового кабеля USB<>RS-232. Так как прибор держит связь ещё и по RS-485, то можно использовать какой-нибудь адаптер LAN<>RS-485, заложить к щиту витую пару и не нервничать.
А ещё это первый щит, который реально надо настраивать прям при помощи ноута.
Мне так и представляется, если бы я ща в полях работал. Приехал. Подключил все кабели. Врубил питание. Достал ноут. Загрузил. Ткнул разъём. И панеслась =))
В конце добавляю видео теста ОМ-310 (зарегал тут ЮТуб и нашёл его в архивах):
Реле приоритета нагрузок: схемы подключения
Назначение и работа реле приоритета нагрузок
Подобного типа реле, предназначенные для случаев, когда не хватает подводимой мощности или сечение электропроводки не позволяет подключить несколько мощных бытовых приборов одновременно.
Реле приоритета нагрузокРеле приоритета нагрузок используется на небольших предприятиях с небольшой подводимой мощности, и в квартирах, домах со старой электропроводкой. Данное устройство контролирует подключенную мощность и не даёт подключать сразу несколько мощных бытовых приборов.
Иными словами (на примере реле приоритета нагрузок АВВ) устройство имеет две не приоритетные группы нагрузок и две группы приоритетных нагрузок.
Приоритетные нагрузки подключены постоянно и не отключаются, а не приоритетные нагрузки, одна или две, могут отключаться при достижении заданной максимальной мощности.
Обычно одна любая группа не должна превышать ток нагрузки 16А. Если необходима большая мощность, тогда подключают через контакты группы реле приоритета нагрузок, катушку электромагнитного пускателя. Если максимальный ток нагрузки превысит максимальное значение, отключается первая не приоритетная группа, а если и этого не хватает, отключается вторая не приоритетная группа.
Однофазная схема подключения реле приоритетаРаботать остаются только не отключаемые группы нагрузок. Каждые 5 минут происходит проверка подключения не приоритетной группы, и если максимальный ток в пределах нормы подключается вторая не приоритетная группа с проверкой на максимальный ток. Время проверки подключением не приоритетной группы выбирается самостоятельно.
Сигнализация отключенных групп осуществляется индикацией красных светодиодов.
Устройство состоит из трансформатора тока, компаратора и исполнительных реле. Трансформатор тока измеряет ток нагрузок, который сравнивается с заданной мощностью, компаратором.
При превышении максимального тока компаратор выдает на реле управляющий сигнал, контакты реле размыкаются и нагрузка обесточивается. Эти реле приоритета нагрузок щитового исполнения с креплением на DIN-рейку. Устройство контроля мощности устанавливается после вводного автомата.
На каждую группу, нагрузка подключается через автоматический выключатель. Существуют реле приоритета нагрузок как трехфазные или предназначенные для однофазной сети, одноканальные и многоканальные. Вариант многоканальных устройств имеет несколько не приоритетных групп.
Недостаток таких реле ограничения мощности – это необходимость модернизации электропроводки с целью подведения отдельных линий к каждой группе реле управления нагрузками. Можно также создать несколько уровней управления мощностью, установив эти реле каскадом из нескольких штук.
Оптимизатор нагрузки OEL-820
Этот тип реле приоритета не требует переделки электропроводки с прокладкой нескольких линий. На устройстве OEL-820 имеется один выход для не приоритетной нагрузки, и второй, не отключаемый приоритетный канал. Имеется также возможность отключения не приоритетного канала, когда работает приоритетная нагрузка, а также возможно включение не приоритетной нагрузки в паузе работы приоритетной.
Во время работы реле включена только одна нагрузка и сеть не перегружается. Монтаж этого оптимизатора не нужен. Он представляет собой устройство с вилкой и двумя розетками. Одна розетка для приоритетной нагрузки, а вторая для отключаемой.
Трехфазная схема подключения реле приоритетаМежду оптимизаторами нагрузки имеется связь по радиоканалу. Подключаются оптимизаторы в любую розетку в любой комнате. Настройки отсутствуют. Подключать устройства в одной квартире можно неограниченное количество.
С использованием данного устройства мощность нагрузки можно уменьшить в два раза.
С таким оптимизатором не нужно включать автомат, модернизировать электропроводку, он не нуждается в настройке. Для ограничения мощности нагрузки устройство OEL-820 достаточно включить в розетку.
Реле приоритета нагрузок трехфазное
Назначение и работа реле приоритета нагрузок
Подобного типа реле, предназначенные для случаев, когда не хватает подводимой мощности или сечение электропроводки не позволяет подключить несколько мощных бытовых приборов одновременно.
Реле приоритета нагрузок
Реле приоритета нагрузок используется на небольших предприятиях с небольшой подводимой мощности, и в квартирах, домах со старой электропроводкой. Данное устройство контролирует подключенную мощность и не даёт подключать сразу несколько мощных бытовых приборов.
Иными словами (на примере реле приоритета нагрузок АВВ) устройство имеет две не приоритетные группы нагрузок и две группы приоритетных нагрузок.
Приоритетные нагрузки подключены постоянно и не отключаются, а не приоритетные нагрузки, одна или две, могут отключаться при достижении заданной максимальной мощности.
Обычно одна любая группа не должна превышать ток нагрузки 16А. Если необходима большая мощность, тогда подключают через контакты группы реле приоритета нагрузок, катушку электромагнитного пускателя. Если максимальный ток нагрузки превысит максимальное значение, отключается первая не приоритетная группа, а если и этого не хватает, отключается вторая не приоритетная группа.
Однофазная схема подключения реле приоритета
Работать остаются только не отключаемые группы нагрузок. Каждые 5 минут происходит проверка подключения не приоритетной группы, и если максимальный ток в пределах нормы подключается вторая не приоритетная группа с проверкой на максимальный ток. Время проверки подключением не приоритетной группы выбирается самостоятельно.
Сигнализация отключенных групп осуществляется индикацией красных светодиодов.
Устройство состоит из трансформатора тока, компаратора и исполнительных реле. Трансформатор тока измеряет ток нагрузок, который сравнивается с заданной мощностью, компаратором.
Схема подключения однофазного реле приоритета с нагрузками через автоматы
При превышении максимального тока компаратор выдает на реле управляющий сигнал, контакты реле размыкаются и нагрузка обесточивается. Эти реле приоритета нагрузок щитового исполнения с креплением на DIN-рейку. Устройство контроля мощности устанавливается после вводного автомата.
На каждую группу, нагрузка подключается через автоматический выключатель. Существуют реле приоритета нагрузок как трехфазные или предназначенные для однофазной сети, одноканальные и многоканальные. Вариант многоканальных устройств имеет несколько не приоритетных групп.
Недостаток таких реле ограничения мощности — это необходимость модернизации электропроводки с целью подведения отдельных линий к каждой группе реле управления нагрузками.
Можно также создать несколько уровней управления мощностью, установив эти реле каскадом из нескольких штук.
Схема подключения однофазного реле приоритета с большой нагрузкой через пускатель
Оптимизатор нагрузки OEL-820
Этот тип реле приоритета не требует переделки электропроводки с прокладкой нескольких линий. На устройстве OEL-820 имеется один выход для не приоритетной нагрузки, и второй, не отключаемый приоритетный канал. Имеется также возможность отключения не приоритетного канала, когда работает приоритетная нагрузка, а также возможно включение не приоритетной нагрузки в паузе работы приоритетной.
Во время работы реле включена только одна нагрузка и сеть не перегружается. Монтаж этого оптимизатора не нужен. Он представляет собой устройство с вилкой и двумя розетками. Одна розетка для приоритетной нагрузки, а вторая для отключаемой.
Трехфазная схема подключения реле приоритета
Между оптимизаторами нагрузки имеется связь по радиоканалу. Подключаются оптимизаторы в любую розетку в любой комнате. Настройки отсутствуют. Подключать устройства в одной квартире можно неограниченное количество. С использованием данного устройства мощность нагрузки можно уменьшить в два раза.
С таким оптимизатором не нужно включать автомат, модернизировать электропроводку, он не нуждается в настройке. Для ограничения мощности нагрузки устройство OEL-820 достаточно включить в розетку.
Нехватка мощности электросети не является препятствием к устройству современной системы электроснабжения и отопления дома.
Если правильно организовать управление электропитанием и исключить одновременную работу электроприборов большой мощности, требуемая мощность сети окажется значительно меньше. Например, если дом отапливается электрокотлом мощностью 5 кВт, то при включении бытовых электроприборов (плиты, чайника, стиральной машины) мощность возрастает до 10 кВт, что не всегда возможно. Но так как бытовые приборы большой мощности работают достаточно короткое время, если на период их работы автоматически ненадолго отключать электрокотел, мощность останется в пределах 5 кВт, а на работе системы отопления это практически не отразится.
В большинстве регионов электросбытовые организации выделяют мощность в пределах 5,5 кВт для электроснабжения Вашего дома. Этого вполне достаточно, если использовать возможности современного оборудования для установления приоритетов энергопотребления.
Существуют решения по разделению потребителей электроэнергии на основе приоритетов.
Например:
- приоритет №1 – электроснабжение (розетки) жилых помещений и освещение;
- приоритет №2 – реактивные нагрузки (электроплита, чайник, утюг, бойлер) кухни и бытовых помещений;
- приоритет №3 – система отопления.
Применяется несколько видов оборудования автоматического управления нагрузками: от сложных систем с большим числом приоритетов и сложными алгоритмами управления для промышленных объектов и коммунальных систем зданий до выключателей для одной неприоритетной нагрузки.
Приоритетные реле тока или напряжения ( ABB LSS1/2, Legrand 0 038, CDS Schneider Electric, РПН-1 ЗАО «Меандр»,и др.
) постоянно контролируют потребляемую мощность и при необходимости автоматически отключают неприоритетные цепи, не допуская превышения максимального значения.
Приоритетные переключатели ( Siemens N 5TT6 101- 5TT6 103, ABB E 450, Stiebel Eltron LR 1-A и др.) при включении приоритетного потребителя отключают неприоритетную цепь.
Реле управления нагрузкой ABB LSS1/2 применяется в жилых домах, коммерческих и промышленных зданиях. Реле подключается между главным автоматическим выключателем и нагрузкой. Оно осуществляет постоянный контроль текущей потребляемой мощности и сравнивает ее с заданным максимально допустимым значением. Когда общая потребляемая мощность превысит заданный максимум, реле отключает одну или две неосновные нагрузки (NPL1 и NPL2), чтобы не допустить срабатывания главного автоматического выключателя. Зеленый светодиод является индикатором напряжения, а два красных светодиода указывают на отключение соответствующей нагрузки. Через заданные интервалы времени и при условии, что потребляемый ток опустился ниже заданного уровня, реле автоматически делает попытки подключить отключенные нагрузки.
При невозможности это сделать после истечения заданного интервала времени реле проверяет находится ли потребляемый ток в допустимых пределах и пытается снова подключить отключенные нагрузки.
Установка реле управления нагрузкой ABB LSS1/2 удобна в тех случаях, когда необходимо обеспечить потребление электроэнергии в допустимых для системы пределах.
| Тип | Однофазное реле LSS 1/2 | |
|---|---|---|
| Количество модулей | 5 | |
| Номинальное напряжение (Un), В | 230 В ∼ ± 20% | |
| Диапазон тока, A | 5…90 | |
| Максимальный ток приоритетной нагрузки | 90 A | |
| Максимальный ток неприоритетной нагрузки | 2 NC 16 A 2 NO 1A для дистанционной сигнализации | |
| Потребляемая мощность, ВA | 5 | |
| Выбираемые диапазоны тока , A | 5…30, 10…60, 15…90 | |
| Частота, Гц | 50/60 | |
| Задержка включения | 5-7 мин. (NPL1)4-5.50 мин. (NPL2) | |
| Задержка выключения | 2 cек | |
| Сечение присоединяемого кабеля приоритетной нагрузки, мм2 | 35 | |
| Сечение присоединяемого кабеля неприоритетной нагрузки, мм2 | 10 | |
| Индикация питания | зеленый светодиодный индикатор | |
| Индикация отключения неприоритетной нагрузки | 2 красных светодиодных индикатора | |
| Замыкающий контакт 1А — 250В для дистанционной сигнализации | 2 | |
| Рабочая температура | От -10 до +60 °C | |
| Температура хранения | От -20 до +85 °C | |
| Масса, г | 400 | |
Реле отключения неприоритетных нагрузок Legrand серии 038, предназначенные для установки в любые электрические цепи, непрерывно контролируют мощность, потребляемую всеми используемыми устройствами, и автоматически отключают неприоритетные нагрузки (например, отопление).
Тем самым реле позволяют избежать срабатывания выключателя, устанавливаемого поставщиком электроэнергии для контроля максимальной потребляемой мощности.
Реле устанавливаются после вводного автоматического выключателя.
Реле Legrand предусматривают возможность принудительного отключения неприоритетной нагрузки
| Основные характеристики | Legrand 0 038 | ||||
|---|---|---|---|---|---|
| Тип | Однофазное одноканальное реле | Однофазное трехканальное реле | Трехфазное реле | Однофазное трехканальное реле | |
| Номер по каталогу | 038 10 | 038 11 | 038 13 | 038 14 | |
| Количество модулей | 3 | 5 | 8 | 5 | |
| Суммарный ток подключенных потребителей, А | 90 | ||||
| Потребляемая мощность, Вт | 5 | ||||
| Порог отключения, А | Регулировки 15 — 20 — 25 – 30 — 40 — 50 — 60 Каждые 5 мин.  происходит проверка путем включения всех реле. Если в этот момент суммарный ток равен или меньше заданного, реле остаются замкнутыми, в противном случае происходит отключение. | ||||
| Рабочее напряжение | 230 В ∼ | 400 В ∼ | 230 В ∼ | ||
| Номинальные токи неприоритетной нагрузки, A | до 15 | до 15 на каждую цепь | до 15 на фазу | до 15 на каждую цепь | |
| Порядок отключения неприоритетных нагрузок | — | Если вследствие избыточного потребления требуется отключение одной цепи, то цепи неприоритетных нагрузок 1 и 2 будут отключаться попеременно. Если вследствие избыточного потребления требуется отключение нескольких цепей, то последовательность отключения будет следующей: 1+2+3 или 2+1+3 | При превышении нагрузки неприоритетные цепи отключаются независимо по каждой фазе, либо синхронно 1 цепь нагрузки | Cначала цепь 1, затем 1+2, и только после этого, если необходимо, 1+2+3 | |
| Катушка для кабеля | — | Встроенная катушка | 1отдельная катушка для кабеля 2,5 мм2 Макс.  длина кабеля 10 м (кабель улучшенной конструкции) | Встроенная катушка | |
Реле неприоритетных нагрузок CDS Schneider Electric предотвращают отключение центрального автоматического выключателя, когда потребление мощности превышает мощность, заявленную потребителем. В этом случае они временно прекращают подачу питания цепям, которые считаются наименее приоритетными.
Они также позволяют уменьшить суммы счетов за электричество, способствуя уменьшению заявленной нагрузки.
Эти продукты устанавливается на электрический распределительный щит специалистом по установке электрического оборудования.
Продукты линейки CDS специально разработаны для управления защитным отключением нагрузок в жилых домах и системах непроизводственного сектора мощностью до 36 кВА.
Линейка товаров CDS включает:
• CDS: однофазное защитное отключение нагрузки 2-фазного тока в каскадном режиме
• CDS: защитное отключение нагрузки 3-фазного тока (одна цепь на каждую из 3 фаз).
• CDSc: однофазное защитное отключение нагрузки 4-фазного тока в каскадно-циклическом режиме.
| Диапазон тока: | настраиваемый приоритетный канал от 5 до 90 А, неприоритетные каналы 15 А. |
| Диапазон напряжений: | 1 фаза: 240 ВА +5 %, -10 %; 3 фазы: 415 ВА +5 %, -10 %. |
| Частота: | 50/60 Гц. |
| Индикация защитного отключения нагрузки светодиодом. | |
| Период восстановления: | от 5 до 10 минут. |
| Корректировка ввода защитного отключения нагрузки. | |
| Нормально разомкнутый контакт с силой тока в 1 А с удаленной индикацией защитного отключения нагрузки или прямое отключение нагрузки нормально замкнутым контактором. | |
| Основные характеристики | DSE1 | CDS | CDSc | ||
|---|---|---|---|---|---|
| Тип | Однофазное реле | Однофазное реле | Трехфазное реле | Однофазное реле | |
| Номер по каталогу | A9C15907 | A9C15908 | A9C15913 | A9C15906 | |
| Количество модулей 9мм | 4 | 10 | 16 | 16 | |
| Напряжение изоляции (Ui) | 230 В ∼ | ||||
| Рабочее напряжение (Ue) | 230 В ∼ -15 %, +10 % | 230 В ∼ | |||
| Частота, Гц | 50/60 | ||||
| Порог отключения, A | От 3,5 до 32 , точность ±1 % | 5-10-15-20-25-30-40-45-50-60-75-90 | |||
| Номинальные токи, A | Приоритетная нагрузка | 32 (cos φ = 1) | 90 (cos φ = 1) | ||
| Неприоритетная нагрузка | 16, 250 В ∼ (cos φ = 1) >16 необходимо использовать контактор | Необходимо использовать контактор | |||
| Индикация отключения неприоритетной нагрузки | Красный индикатор Зуммер | Жёлтые индикаторы | |||
| Потребляемая мощность, ВА | 5 с подсветкой, 3,5 без подсветки | 12 | 4 | ||
| Активная мощность, Вт | От 40 до 80 при макс. токе 32А | До 20 | |||
| Контроль тока свыше 90 А | — | Использование трансформатора тока In/5 Настройка порога: 5 А | |||
| Вход принудительного отключения | — | Присоединение через туннельные клеммы (с невыпадающими винтами) | — | ||
| Замыкающий контакт 1А — 250В для дистанционной сигнализации | — | 2 | 3 | — | |
| Дополнительные характеристики | |||||
| Степень защиты (МЭК 60529) | Открытый аппарат | IP20 | |||
| Аппарат в модульном шкафу | IP40 | ||||
| Рабочая температура | От -5 до +50 °C | ||||
| Температура хранения | От -40 до +70 °C | ||||
| Тропическое исполнение | Степень 2 (относительная влажность 95 % при +55 °С) | ||||
| Масса, г | 130 | 300 | 500 | 600 | |
Приоритетные реле тока F&F предназначены для отключения неприоритетных цепей при превышении допустимой величины потребления электроэнергии.
Применяются в случае, когда к сети подключены как минимум два потребителя электроэнергии, которые работают независимо друг от друга, а их одновременная работа при полной нагрузке приводит к отключению цепи (предохранитель, автомат и т.п.) или кратковременному потреблению мощности, превышающей лимит.
Реле отключает неприоритетную цепь, а потребители приоритетной цепи остаются подключенными к питающей сети.
Возможно использование реле в схемах защиты по току и от короткого замыкания в нагрузке. Реле PR-614 работает с внешним трансформатором тока, вход которого включен в приоритетную цепь, выход — к измерительным зажимам реле. Диапазон измеряемого тока зависит от типа применяемого трансформатора.
| Тип | Реле тока (приоритетные) | ||||
|---|---|---|---|---|---|
| Номер по каталогу | PR-612 | PR-613 | PR-614 работает с внешним трансформатором тока | PR-615 | |
| Напряжение питания | 230 В ∼50 Гц | ||||
| Максимальный ток приоритетной нагрузки | 16 A АС 1 | ограничен сечением провода Dmax=4мм | в зависимости от внешнего трансформатора тока | ограничен сечением провода Dmax=4мм | |
| Максимальный ток неприоритетной нагрузки | 15 A АС 1 | 16 A АС 1 | 15 A АС 1 | 16 A АС 1 | |
| Контакт | 1Z (замыкающий) | 1P (переключающий) | 1Z (замыкающий) | ||
| Диапазон регулировки тока отключения неприоритетеной цепи | 2 — 15 А | 2 — 15 А | в зависимости от внешнего трансформатора тока | 4 — 30 А | |
| Задержка включения | 0,1 сек | ||||
| Задержка выключения | 0,1 сек | ||||
| Диапазон рабочих температур | от -20°C до +50°C | ||||
| Степень защиты реле | IP40 | ||||
| Степень защиты клеммной колодки | IP20 | ||||
| Монтаж | На DIN-рейке 35 мм | ||||
| Габариты | 17х65х90 | ||||
При помощи реле приоритетных нагрузок серии Z-LAR фирмы Moeller GmbH (подразделение Eaton Corporation) можно обеспечить работу приоритетного потребителя за счет оперативного отключения всех остальных при превышении допустимой величины потребления электроэнергии.
(Каталог продукции EATON 2012 раздел «Остальные инсталляционные приборы», обзор типов и кодов для заказа реле серии Z-LAR стр. 45, технические данные стр. 144)
- Простая коммутация для приоритетных потребителей
- Большой диапазон рабочего тока
- Эффективное препятствие пиковым нагрузкам (например, ступенчатый обогрев)
- Контакты: 1 НО, 1 НЗ или 1 переключающий
- Контакты являются безпотенциальными
- Номинальный ток Ith 8 A, 16 A, 32 A
- Номинальное напряжение Un 250 V ∼
| Тип контакта | Номинальный ток | Типовое обозначение | Схема соединения |
|---|---|---|---|
| 1 НЗ | 3–8 A | Z–LAR/8–O | |
| 1 НЗ | 10–16 A | Z–LAR/16–O | |
| 1 НЗ | 15–32 A | Z–LAR/32–O | |
| 1 НО | 3–8 A | Z–LAR/8–S | |
| 1 НО | 10–16 A | Z–LAR/16–S | |
| 1 НО | 15–32 A | Z–LAR/32–S | |
| 1 переключающий | 3–8 A | Z–LAR/8–W |
| Технические данные | Z–LAR/8 | Z–LAR/16 | Z–LAR/32 |
|---|---|---|---|
| Электрические | |||
| Номинальный ток Ith | 8 A | 16 A | 32 A |
| Номинальное напряжение Un | 250 B AC | ||
| Ток включения IAN | >3 A | >10 A | >15 A |
| Ток отключения IA | |||
| Максимальная частота коммутаций | 3600/ч | ||
| Номинальное изоляционное напряжение Ui | 440 B | ||
| Потребляемая мощность при Ith | |||
| активная потребляемая мощность | 3,4 Вт | 1,95 Вт | 3,17 Вт |
| кажущаяся потребляемая мощность | 7,7 BA | 4,7 BA | 7,4 BA |
| Номинальная устойчивость к импульсному напряжению Uimp | 4 кВ | ||
Макс. добавочная защита | до10 A | до 16 A | до 32 A |
| Контакты | замыкающие | размыкающие | переключающие |
| добавочный предохранитель | макс. 10 A gL | макс. 16 A gL | макс. 32 A gL |
| воздушный зазор контактов (мм) | |||
| воздушный зазор контактов | 1 A/250 B~ | ||
| минимальная коммутируемая мощность | 300 мВт | ||
| минимальное рабочее напряжение | 12 B | ||
| Долговечность электрическая | 100.000 коммутационных циклов | ||
| Механические | |||
| Высота выреза в защитной панели | 45 мм | ||
| Высота основания прибора | 80 мм | ||
| Ширина | 17,5 мм (1 мод.) | ||
| Монтаж | на шину EN 50022 | ||
| Степень защиты | IP 20 | ||
| Зажимы | хомутные | ||
| Степень защиты зажимов | IP 20 | ||
| Сечение подключаемых проводов | |||
| зажимы главной цепи тока | 2 x 10 мм2 | ||
| зажимы вспомогательной цепи тока | 2 x 2,5 мм2 | ||
| Момент затяжки зажимов | |||
| зажимы главной цепи тока | макс. 2,4 Нм | ||
| зажимы вспомогательной цепи тока | макс. 1 Нм | ||
Приоритетные реле типа PR1 фирмы OEZ устанавливаются в цепях, где невозможна одновременная работа большого числа потребителей в связи с опасностью превышения разрешенной потребляемой электрической энергии.
Реле позволяют прервать питание одной (неприоритетной) цепи, если ток второй (приоритетной) цепи скачкообразно достигнет заданного значения тока. Например, реле отключают от сети тепловые аккумуляторы, если включится проточный обогреватель, что позволит рассчитывать главный автоматический выключатель и провода на меньшую потребляемую мощность.
- Максимальный ток, проходящий катушкой тока: от 63 A
- Максимальный ток, проходящий контактом: 16 A
Описание из Каталога продукции OEZ
| Приоритетные реле тока | |||
|---|---|---|---|
| Порядок контактов (Каждая цифра поочередно обозначает количество контактов замыкающих и размыкающих) | Рабочий ток In, A | Тип | Код |
| 10 | 5 ÷ 15 | RP1-10/5-15 | 7420 |
| 10 ÷ 28 | RP1-10/10-28 | 7421 | |
| 26 ÷ 63 | RP1-10/26-63 | 7422 | |
| 01 | 5 ÷ 15 | RP1-01/5-15 | 7417 |
| 10 ÷ 28 | RP1-01/10-28 | 7418 | 26 ÷ 63 | RP1-01/26-63 | 7419 |
| Выбор RP1 согласно мощности приоритетно коммутируемого приемника | ||
|---|---|---|
| Приемник | Реле RP1 | |
| Напряжение, В AC | Мощность, кВт | Диапазон тока In , A |
| 230 | 1,2 ÷ 3,4 | 5 ÷ 15 |
| 2,3 ÷ 6,4 | 10 ÷ 28 | |
| 6 ÷ 14,5 | 26 ÷ 63 | |
| 400 | 3,4 ÷ 10 | 5 ÷ 15 |
| 6,9 ÷ 19,3 | 10 ÷ 28 | |
| 18 ÷ 43,5 | 26 ÷ 63 | |
Реле для контроля потребляемой мощности PC1R и PC3R (Реле ограничения пиков потребления мощности) фирмы VEMER предотвращает превышение установленного тарифом максимума за счет отключения неприоритетной нагрузки при повышении потребляемой мощности выше установленного значения (порог срабатывания).
| Технические данные | PC1R VE475000 | PC3R VE467700 |
|---|---|---|
| Число неприоритетных нагрузок (групп нагрузок) | 1 | 3 |
| Напряжение питания | 230Vac (-15% ÷ +10%) 50/60 Hz | |
| Максимальное собственное энергопотребление | max 4 VA | max 8A |
| Прямое измерение тока (через встроенный шунт) | до 32А | |
| Погрешность измерения | 2% от полного диапазона | |
| Выход | 1 моностабильное реле с перекидным контактом 16A / 250Vac | 3 моностабильных реле с перекидным контактом 16A / 250Vac |
| Клеммы для подключения проводов, макс. поперечное сечение | 6 mm2 | |
| Диапазон рабочих температур | -10°C ÷ +45°C | |
| Относительная влажность | 10% ÷ 90% | |
| Диапазон температур хранения | -10°C ÷ +65°C | |
| Корпус | ширина 2 din -модуля (35 mm) | 4 DIN-модуля |
| Степень защиты | IP20 / IP40 (фронтальная панель) | IP20 / IP51 (передняя панель) |
| Изоляция | усиленная между элементами фронтальной панели и клеммами | |
| Диапазоны изменения параметров работы | ||
| Диапазон уставки порогового значения мощности | 0,8 ÷ 7kW | 1 ÷ 10 kW |
| Диапазон настройки времени срабатывания Ton | 0 ÷ 9999 секунд | — |
| Диапазон настройки времени звуковой сигнализации Tbe | 0 ÷ Ton секунд | — |
| Диапазон настройки времени отключения Toff | 0 ÷ 9999 секунд | — |
| Диапазон настройки гистерезиса Hist | — | 0 ÷ 1 kW |
| Диапазон настройки задержки подключения нагрузки Delay On | — | 10 ÷ 999 s |
| Диапазон настройки задержки отключения нагрузки Delay Off | — | 10 ÷ 999 s |
| Время, в течение которого значение энергопотребления каждой нагрузки можно считать актуальным T control | — | 0 ÷ 999 min |
Использование приоритетных выключателей >N Siemens также позволяет уменьшить расходы зависящие от максимальной нагрузки на электрическую сеть.
При смешанной работе проточных электрических водонагревателей и накопительных водонагревателей в период низкого тарифа избирательный выключатель прерывает процесс аккумуляции в накопительных водонагревателях в случае требования подачи горячей воды от проточного водонагревателя, что ограничивает подсоединяемую нагрузку.
Каталог Siemens Низковольтное оборудование 2011 раздел «Устройства контроля», «Устройства контроля электрических величин», стр. 12/20)
| Данные для выбора и заказа | |||
|---|---|---|---|
| Расчетное рабочее напряжение Ue, V AC | Расчетный рабочий ток Ie, A | Ток срабатывания, A | № для заказа |
| для проточных нагревателей до 27 кВт | |||
| 230 | 40 | 13 | 5TT6 101 |
| для проточных нагревателей до 33 кВт | |||
| 230 | 54 | 23 | 5TT6 102 |
| для проточных нагревателей с электронным управлением до 27 кВт | |||
| 230 | 40 | 6 … 40 | 5TT6 103 |
| Технические данные | 5TT6 101 | 5TT6 102 | 5TT6 103 | ||
|---|---|---|---|---|---|
| Расчетный оперативный ток Ic (Ток в соответствии с расчетной рабочей мощности проточного нагревателя) | A | 40 | 54 | 6 … 40 | |
| Расчетная частота | Hz | 50 | |||
| Ток срабатывания ((Не допускается постоянное увеличение) | A | 13 | 23 | 6 … 40 | |
| Расчетная рабочая мощность для проточных нагревателей до 230 V AC до 3 x 230 V AC | kW | 9 27 | 12 36 | 1. 5 … 94.5 … 27 | |
| Расчетная импульсная прочность Uimp, kV | kW | >2.5 | |||
| Расчетное рабочее напряжение Ue | V AC | 250 | |||
| Расчетный рабочий ток Ie При Ue = 230 V AC | A | 1 | |||
| Клеммы | ±(Pozidriv) | 1 | |||
| Поперечное сечение проводов • Катушка • Контакты | для сечения провода до для сечения провода до | mm2 mm2 | 10 2 x 2.5 | ||
| Допустимая температура окружающей среды | °C | -20 … +40 | |||
| Устойчивость к климатическим воздействиям | DIN 50016 | FW 24 | |||
Реле переключения нагрузок ABB E 450 используются для включения одной из двух мощных нагрузок, если имеющаяся электропроводка и электрораспределительные устройства не рассчитаны на их одновременную работу.
С помощью реле можно отключить основную нагрузку (например, накопительный водонагреватель) и на время включить неосновную (проточный водонагреватель).
Управляющая катушка прибора соединяется последовательно с неосновной нагрузкой.
При включении данной нагрузки Н.З. контакт реле размыкает контактор основной нагрузки.
| Информация для заказа | ||
|---|---|---|
| Номинальный ток, А | Потребляемая мощность, Вт | Тип реле |
| Для проточных водонагревателей с пневматическим регулированием | ||
| 6,7 … 39 | 2.4 | E 451- 5.7 A |
| Для проточных водонагревателей с электронным регулированием | ||
| 6,7 … 39 | 2.4 | E 452- 5.7 A |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | E 451-5.7 | E 452-5.7 |
|---|---|---|
| Катушка управления | ||
| Номинальный ток | 6. 7 … 39 A | |
| Мощность нагрузки | 1.5 … 9 кВ для 230 В, 4.6 … 27 кВт для 230/400 В | |
| Уставка тока | 3,1 … 5,3 A | |
| Время переключения | практически мгновенно | 0,02 с (для сети 50 Гц) |
| Макс. непрерывный ток | 43 A | |
| Рассеиваемая мощность под нагрузкой при 40 °C | 5 Вт | |
| Контакты | ||
| Контакт управления | 1 Н.З. | |
| Номинальный ток через контакт при 250 В | 1 A | |
| Матерал контакта | кристалл. серебро | |
| Макс. коммут. напряжение | 400 B | |
| Макс. коммут. способность | 230 VA | |
| Макс. коммут. ток | 1 A | |
| Макс. импульсный ток | 5 A | |
| Электрическая износостойкость | > 105 циклов | |
| Механическая износостойкость | до 2 x 106 циклов | |
Макс. частота переключений | до 1800 циклов в час | |
| Непрерывная работа | 100% | |
| Окружающая температура | -20 °C…+40 °C | |
| Время включения нагрузки | 10 … 20 мс | |
| Время отключения нагрузки | 5 … 20 мс | 20 мс |
| Испытательное напряжение контакта/катушки | 2,5 кВ | |
| Контактный зазор | C/250 В (перем.) согласно IEC 669-1-23 | |
| Степень защиты | IP 40 | |
| Защита от поражения эл. током | согласно DIN VDE 0106 раздел 100 (BGV A2) | |
| Зажимы | катушки, вкл. последоват. 16 мм2, контакта управления 2,5 мм2 | |
Реле приоритетного включения (реле сброса нагрузки) Stiebel Eltron LR 1-A позволяет при включении мощной кратковременной нагрузки до 27 кВт (например, проточного водонагревателя) отключать другие мощные устройства и системы, потребляющие электричество (например, системы кондиционирования, вентиляции или электрического отопления).
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | LR 1-A |
|---|---|
| Номинальный ток | 14.5 … 39 A |
| Ток отключения | |
| Коммутационная способность | 1/250 В |
| Время переключения | практически мгновенно |
| Контакт реле | 1 НЗ |
Реле приоритета нагрузки РПН-1 предназначено для перераспределения потребления электроэнергии в электрических системах с лимитированной максимальной мощностью. При превышении потребляемого тока основной нагрузки реле приоритета отключит неприоритетную нагрузку.
Реле приоритета применяются для того, чтобы предотвратить отключение главного автоматического выключателя на вводе.
Контакты реле приоритета устанавливается в цепь питания неприоритетной нагрузки, которая будет отключена при превышении разрешенной максимальной мощности. Реле приоритета определит, когда суммарный ток электрической системы вернется в заданные пределы и снова включит неприоритетные нагрузки.
Также возможно применение реле приоритета для использования в схемах релейной защиты и противоаварийной автоматики в качестве реле максимального тока для защиты электрических машин, трансформаторов и пр. оборудования при коротких замыканиях и перегрузках.
| Тип реле | Характеристики |
|---|---|
| РПН-1-25 РПН-1-40 РПН-1-100 | Измерение тока с помощью встроенного трансформатора тока Питание от контролируемого тока — не требует оперативного питания Регулировка срабатывания по току от 10 до 100% максимального тока Максимальный ток длительный перегрузки — 200А АС Регулируемая задержка срабатывания исполнительного реле tзадержки; — 0,2с*… 20с Переключающий контакт 16А, 250В Максимальный коммутируемый ток (Максимальное коммутируемое напряжение — 400В АС Ширина корпуса 17.5мм (1модуль) Индикация наличия тока и срабатывания реле * — На нижней уставке при малом превышении тока — не более 10с+tзадержки |
| РПН-2 | Питание от контролируемого тока, не требует оперативного питания Измерение тока без прямого подключения с помощью встроенного трансформатора тока Дискретная настройка тока срабатывания: — 3, 5, 7, 10, 15, 20, 30, 40, 60, 90 А Дискретная настройка времени срабатывания реле — 1, 3, 5, 10 или 20с Два режима работы; режим с непрерывным контролем тока приоритетной нагрузки и режим с повторным включением неприоритетной нагрузки через 5 минут.  Переключающий контакт 16А, 250В Максимальное коммутируемое напряжение — 400В АС Ширина корпуса 17.5мм (1модуль) Индикация наличия тока и срабатывания реле Возможность включения не основной нагрузки как до, так и после реле. |
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | РПН-1-25, РПН-1-40, РПН-1-100 | РПН-2 | ||
|---|---|---|---|---|
| Питание | от контролируемого тока | |||
| Частота контролируемого тока | 50 Гц | |||
| Диапазон контролируемого тока по исполнениям | 2,5-25 А АС | 3-90 A AC | ||
| 4-40А АС | ||||
| 10-100 А АС | ||||
| Порог срабатывания | 10-100% от максимального значения тока | переключаемый, 3, 5, 7, 10, 15, 20, 30, 40, 60, 90 А | ||
| Основная погрешность измерения тока при 250С | 10% | 5% | ||
| Погрешность при изменении температуры | -0,1…0,30С | |||
| Погрешность установки срабатывания | 20% | |||
| Гистерезис | 10% | |||
| Задержка срабатывания реле t* | 0,2-20с | переключаемая, 1с, 3с, 5с, 10с, 20с | ||
| Время повторного включения неприоритетной нагрузки ** | — | 5 мин | ||
| Максимальный длительный входной ток | 250 А | 400 А | ||
| Номинальное/максимальное коммутируемое напряжение | 250В АС/400В АС | |||
| Максимальный ток неприоритетной нагрузки АС 250В, 50 Гц (АС1) DC 30B (DC1) | 16А | |||
| Максимальный коммутируемый ток ( | 30А | |||
| Максимальная коммутируемая мощность | 4000ВА | |||
| Электрическая прочность (питание контакты) | АС2000В, 50Гц | |||
| Электрическая износостойкость, циклов не менее | 10х106 | |||
| Механическая износостойкость, циклов не менее | 100000 | |||
| Количество и тип контактов | 1 переключающая группа | |||
| Степень защиты реле | по корпусу | IP40 | ||
| по клеммам | IP20 | |||
| Диапазон рабочих температур | -25…. +550С | |||
| Температура хранения | -40…+600С | |||
| Относительная влажность воздуха | до 80% при 250С | |||
| Рабочее положение в пространстве | произвольное | |||
| Режим работы | круглосуточный | |||
| Габаритные размеры | 17,5х90х63 мм | |||
| Масса | 0,1 кг | |||
| * — На нижней уставке при малом превышении тока — не более 10с + tзадержки ** — При включенном режиме повторного включения нагрузки | ||||
В случае нестабильного централизованного снабжения электроэнергией рекомендована установка электрогенератора небольшой мощности для поддержания работы системы отопления и управляющей автоматики.
Реле управления нагрузкой.
Всем привет. Хочу Вас познакомить с интересной штукой, предназначенной для апгрейда электрики в вашем доме.
Реле управления нагрузкой (еще эту штуку называют реле отключения неприоритетных нагрузок), рассмотрим на примере ABB LSS 1/2. Есть еще похожие приборы созданные компаниями Schneider Electric и Legrand, но они менее распространены, и найти их на просторах нашей необъятной Родины значительно труднее. Кроме того, прибор от компании ABB, на мой взгляд, более удобен, функционален и понятен, хотя и дороже.
Итак. Что же это такое и с чем его едят? Начинаем с самого начала. Вводной автомат ограничивает мощность, выделенную на объект. Следовательно если мы станем потреблять больше чем положено (включим несколько мощных приборов одновременно) – автомат отключит электричество и мы будем сидеть в темноте. Чтобы этого не произошло Вам придется самим отслеживать потребляемую мощность, а для этого нужно, как минимум, знать сколько какой прибор потребляет электроэнергии. Если же Вам лень всем этим заниматься, то тогда такой прибор создан именно для Вас. Данное реле отслеживает силу тока и когда она превышает заданное значение, отключает часть приборов, которые Вы сами выбираете в качестве неприоритетных. Причем отключает их временно.
В случае превышения порогового значения, срабатывает контакт, отключающий первую неприоритетную нагрузку. При этом загорается красный светодиод L1, который указывает на то, что отключена первая не приоритетная группа.
Если при этом суммарный ток нагрузки не уменьшился ниже установленного порогового значения, срабатывает второй контакт и отключается вторая неприоритетная группа. Загорается красный светодиод L2.
Каждые 5 мин. происходит проверка путем включения всех реле. Если в этот момент суммарная мощность равна или меньше заданной, реле остаются замкнутыми, в противном случае происходит повторное отключение неприоритетных линий. Таким образом, реле позволяет:
- увеличить количество нагрузок без увеличения выделяемой мощности,
- уменьшить потребляемую мощность,
- предотвратить неудобства, связанные с внезапным выключением вводного автомата.
Давайте попробуем разобраться на примере.
Итак, имеем вводной автомат на 25А, далее счетчик электроэнергии, Далее обычно ставится реле контроля напряжения, но у нас его нет для упрощения схемы. Соответственно, следом идет реле управления нагрузкой к которому подключается фаза (в нашем случае схема с однофазным подключением), которая внутри реле делится на три линии: PL — приоритетная линия, NPL1 и NPL2 — неприоритетные линии 1 и 2 соответственно. К линиям подключаются приборы через автоматы номиналом не более 16А. Если подключаете боле мощные автоматы, то необходимо делать это через контакторы, схема приведена ниже. При суммарном превышении нагрузки на всех трех линиях, реле оставляет приоритетную, а остальные отключает.
Напоминаю, сначала отключается L1 потом L2, подключаются сначала L2 потом L1.
Также к данному реле можно подключить выключатель принудительного выключения неприоритетных нагрузок и дистанционную сигнализацию срабатывания отключения неприоритетных линий. Функции, кстати говоря, очень полезные. А еще данное реле можно использовать при трехфазной схеме подключения, схему также привожу ниже.
Ну вот, кажется разобрались. Как показывает практика, данный прибор целесообразно использовать в коттеджах, частных домах. У нас в Ленинградской области часто выделяют на дом 25А или, что еще хуже, 16А. Этого явно не хватает, при постоянном проживании. В таком случае реле управления нагрузкой очень выручает. В городских квартирах, в новых домах, обычно выделяется 32А, этого вполне достаточно, там реле использовать, как правило, нет необходимости, а на промышленных предприятиях ему вряд ли найдется применение, так как номинальная сила тока на прибор 90А. Вобщем, если легче не стало, пишите, постараюсь помочь.
Ограничитель нагрузки. Реле приоритета
Реле приоритета или реле управления нагрузкой — устройство, осуществляющее контроль общего тока в питающей электросети и реагирующее на превышение допустимой нагрузки путём отключения менее важных источников нагрузки. Таким образом, снимается сверхнормативная нагрузка на электросеть.
Схема подключения реле приоритета.
Схемотехнически это выглядит так, что есть приоритетная и не приоритетная линии подключения (через разные вводы, клеммы). Соответственно, ряд приборов, которые не должны быть отключены, подводятся на приоритетную линию, и наоборот. Команда на отключение распространяется на все источники нагрузки не приоритетной линии, после чего их дальнейшее несанкционированное включение становится невозможным. При этом, наиболее чувствительные к аварийным отключениям приборы, должны быть подключены к приоритетной линии.
Принцип действия реле тока приоритетного.
Датчик прибора воспринимает сигнал, оттуда он передаётся далее на компаратор, где производится сравнение поступившего сигнала с опорным напряжением. В настройках прибора заранее задаётся опорное напряжение, определяющее порог срабатывания реле на схему приоритетных отключений, производимых компаратором. В реле управления нагрузкой есть функция «возврата». После «вынужденного» отключения, спустя какое–то время (например, 5 минут), устройство попробует опять подключить источники нагрузки, контролируя при этом допустимые параметры тока в электросети.
Виды реле приоритета.
1. Однофазные и трёхфазные.
2. Одноканальные и многоканальные.
Многоканальные реле могут работать одновременно с несколькими приоритетными линиями. В этой связи можно добавить, что есть два вида реле приоритета, которые разделяют по функциям их реагирования на верхний и нижний пороги срабатывания. Так токовое реле будет реагировать на завышение тока в сети (верхний порог), подключается последовательно. И реле минимального напряжения, которое будет реагировать на занижение тока в сети, подключается параллельно. Есть РП, рассчитанные на разный по уровню ток, с функцией регулирования промежуточных уровневых позиций для разных степеней нагрузок. Например, реле управления напряжением на 16А с диапазоном регулирования от 2А до 15А и РУН на 30А, с диапазоном регулирования от 4А до 30А. В случае очень больших нагрузок (преимущественно встречающихся на производстве), употребляют приоритетные реле в паре с трансформатором тока.
Что даёт нам применение реле приоритета?
Первое, предотвращается общее отключение потребителя, в случае превышения допустимого уровня тока в сети. Второе, предотвращается повреждение электропроводки и самих электроприборов. Третье, более важные источники нагрузки останутся включенными, менее важные отключатся.
Стандартная ситуация (пример). Если суммированная потребляемая мощность источников нагрузки в нашей квартире может превысить стандартные 25А, то можно установить дополнительно реле приоритета на 16А и вывести на него менее важные электроприборы (на отдельные розетки). В этом случае, во время перегрузки, реле сделает своё дело, — и отключит необходимое количество подконтрольных ему электроприборов.
Реле приоритета в промышленной сфере.
Если взять во внимание мощности, которые задействованы на производстве в промышленности, то нельзя себе даже представить, чтобы там можно было обойтись без реле управления нагрузкой. Наряду с другими приборами, не допускающими ни перегрузок, ни коротких замыканий, реле приоритета включено в общую схему релейной защиты.
Руководство по питанию (одно-, разделенное и трехфазное)
Для электрически ненастроенных, трехфазное и однофазное питание можно рассматривать по тем же принципам, что и механическое питание. Несмотря на различия, у них есть одна общая черта — они передают мощность с помощью давления и потока. Обсуждая электрическую мощность, давление относится к силе, а поток — к скорости.
Вы рассчитываете мощность, передаваемую через однофазную и трехфазную сети, следующим образом: давление, умноженное на расход, или сила, умноженная на скорость.
Когда дело доходит до механической мощности, люди используют несколько разных терминов вместо слов «сила» и «скорость». Например, термины «фут-фунты» и «фунты на квадратный дюйм» описывают силу. Между тем, термины «скорость вращения» и «галлоны в минуту» относятся к скорости.
Что касается электроэнергии, то терминология становится более ограниченной. Например, только один термин «напряжение» описывает силу. Между тем, только два термина — «ток» и «амперы» — описывают скорость.
В прошлые десятилетия стандартом подачи электроэнергии был постоянный ток (DC), при котором мощность текла в одном направлении.В современном мире стандартом подачи электроэнергии является переменный ток (AC), при котором поток энергии имеет переменное направление.
Стандарт мощности был изменен с постоянного тока на переменный, поскольку последний обеспечивает более эффективную подачу энергии на большие длины и расстояния. Частота переменного тока различается в зависимости от страны:
- 60 Герц (циклов в секунду) — частота переменного тока в США.
- 50 Гц (циклов в секунду) — это частота переменного тока во многих других странах.
В механической мощности уравнение мощности представляет собой произведение фут-фунта (давления) и скорости вращения (скорости). В электроэнергетике уравнение мощности представляет собой произведение напряжения (силы) на ток (расход).
В домашних условиях наиболее часто используемая силовая цепь состоит из однофазной двухпроводной сети переменного тока, которая питает все, от компьютеров и бытовой техники до телевизоров, фенов и вентиляторов. Большинство установок имеют два провода — нейтральный и силовой.Электропитание проходит между двумя проводами, начиная с провода питания.
Что такое однофазный (двух- или двухфазный) и трехфазный?
Различия между однофазными, двухфазными и трехфазными системами сводятся к их конфигурациям, которые определяют уровень напряжения, подаваемого на оборудование на принимающей стороне. Чем тяжелее груз, тем выше требования.
Что такое однофазное питание?
Однофазная трехпроводная система — это система распределения мощности переменного тока, которая экономит материал проводов в однофазной системе.Для распределительного трансформатора требуется только одна фаза на стороне питания. Трансформатор, который питает трехпроводную распределительную систему, содержит однофазную первичную входную обмотку.
В США и других округах есть разные уровни стандартного напряжения. В США стандартное однофазное напряжение составляет 120 В. Во многих других регионах стандартное однофазное напряжение составляет 230 В. Оба состоят из одного провода напряжения — 120 В или 230 В — и одного нейтрального провода.
Что такое двухфазное питание?
Двойная фаза — также известная как разделенная фаза — в основном то же самое, что и однофазная. Двойная фаза состоит из переменного тока (AC) с двумя проводами. В Соединенных Штатах типичная система электропитания в домах состоит из двух силовых проводов на 120 В — фазы A и фазы B, которые сдвинуты по фазе на 180 градусов. Многие предпочитают этот подход из-за его гибкости.
В нагрузках с низким энергопотреблением, таких как освещение, телевизор, стереосистема и компьютерная периферия, питание подается от одной из двух цепей питания на 120 В.В нагрузках, которые используют большое количество энергии, таких как стиральная машина, посудомоечная машина, кондиционер и обогреватели, одна силовая цепь 240 В действует как источник питания.
Что такое трехфазное питание?
Трехфазное питание — это силовая цепь, состоящая из трехпроводной цепи переменного тока. Большинство коммерческих зданий в Соединенных Штатах имеют трехфазную цепь питания. Схема питания обычно состоит из четырех проводов — 208 Y / 120 В — расположение считается наиболее плотным и гибким.
По сравнению с однофазным, трехфазный источник питания дает большие суммы мощности — в 1,732 раза больше, чем однофазный — при том же токе:
- В нагрузках с низким энергопотреблением, таких как освещение, телевидение, радио, компьютер и сканер, питание может подаваться от любой из трех однофазных цепей питания на 120 В.
- Для нагрузок со средней мощностью, таких как водонагреватели и осушители воздуха, питание может подаваться от любой из трех однофазных цепей питания на 208 В.
- Нагрузки, требующие больших объемов энергии, включая обогреватели, кондиционеры и тяжелое гаражное оборудование, питаются от одной трехфазной цепи питания 208 В.
На большинстве промышленных предприятий США используются трехфазные четырехпроводные схемы питания, так как эта схема — 480 Y / 277 В — является самой плотной и мощной. По сравнению с трехфазным двигателем на 208 В трехфазный на 480 В обеспечивает значительно больший источник питания с таким же током или с пониженным на 43% током.Преимущества этой установки заключаются в следующем:
- Снижение затрат на строительство благодаря меньшим размерам электрических устройств и схем.
- Снижение затрат на электроэнергию за счет сохранения электрических токов, которые преобразуются в тепло, а не теряются.
Если учесть, что задействовано мощное оборудование, трехфазные системы ответственны за самые невероятные достижения в области архитектурной инженерии, которых когда-либо достигало человечество.
Разница между энергосистемой США и Европы
Энергетические системы в Северной Америке, Великобритании, континентальной Европе и Океании различаются.
Европейская энергосистема
В Европе в большинстве энергосистем используются трехфазные сети 230 В / 400 В. Основное исключение из этого правила — на фермах и в сельских деревнях, где для получения электроэнергии используются однофазные установки. Исключение связано с тем, что в сельской местности обычно имеется доступ только к одному высоковольтному проводу.
В Соединенном Королевстве федеральный закон требует, чтобы на строительных площадках электроинструменты и переносные фонари подавались через системы с центральным отводом напряжением 55 В. Подобные устройства используются с оборудованием на 110 В, для которого не требуется нейтральный провод. Цель здесь — снизить вероятность поражения электрическим током, который часто представляет собой серьезную угрозу на открытом воздухе, особенно в сырые и дождливые дни.
Одна из самых распространенных строительных машин в США.K. — переносной трансформатор, особенно тот, который преобразует энергию между однофазными 240 В и 110 В. Электропитание на строительных площадках обеспечивается напрямую через генераторные установки. Одним из дополнительных преимуществ такой компоновки является то, что лампы накаливания на 110 В — типичные для этой установки — имеют нити накаливания, которые прочнее и лучше приспособлены для выполняемой работы, чем нити нити ламп на 240 В.
В антиподном сообществе, которое предпочитает недорогие варианты, электрические сети обеспечивают однопроводные линии передачи с заземлением (SWER) для удаленных нагрузок.
Североамериканская энергосистема
Для жилых домов и небольших коммерческих объектов в США и Канаде трехпроводные однофазные системы являются наиболее распространенным источником электроэнергии. Установка позволяет работать двумя способами:
- 120 В между нейтралью
- 240 В от линии к линии
Первый из них подает питание на стандартные розетки и заземленные светильники. В более тяжелом оборудовании, таком как холодильники, духовки, посудомоечные машины, обогреватели и другие приборы, требующие более мощных источников энергии, используется второе.
Положение о коммутации управляющих двухфазных цепей. Обратный провод не имеет защиты автоматического выключателя. Таким образом, нейтральный провод должен использоваться исключительно цепями питания противоположной линии. Нейтраль может совместно использоваться двумя цепями противоположных линий, если имеется перемычка для подключения двух выключателей, поскольку это позволяет обоим срабатывать одновременно, а также предотвращает прохождение 120 В по цепям 240 В. В исключительном варианте терминологии 220 В называется однофазным в Соединенных Штатах, но не за рубежом.
Какие основные различия существуют между двух- и трехфазным питанием?
В зданиях, где используются трехфазные источники питания, инженеры разработали электрические системы, обеспечивающие балансировку нагрузок. Это позволяет избежать дисбаланса в течение дня, поскольку разные стороны используют легкие, средние и тяжелые грузы. Инженеры также применили тот же принцип к источникам питания, которые они распределяют по разным зданиям.
В Великобритании на одну фазу подается нейтраль при токах до 100А для отдельных объектов.В Германии и других странах Европы каждая недвижимость получает три фазы и нейтраль. Однако номинал предохранителя в Германии ниже, и он перетасовывается, чтобы предотвратить влияние, которое повышенные нагрузки могут оказать на первую фазу.
В США и Канаде часто наблюдается высокий уровень предложения дельты. В этой схеме одна обмотка имеет центральный отвод, что позволяет использовать три разных уровня напряжения. Основное назначение этого источника питания, подключенного по схеме треугольника, — обеспечить питание двигателей большой мощности, которым требуется вращающееся поле.
Однофазные нагрузки
За исключением систем с высоким перепадом треугольника, однофазная нагрузка может работать между любыми двумя фазами. Когда однофазные нагрузки распределяются по фазам системы, это сохраняет баланс нагрузок и создает более управляемую ситуацию для проводников. В сбалансированной системе звезды, состоящей из трех фаз и четырех проводов, три проводника и нейтраль системы имеют однородное напряжение.
Когда питающий трансформатор получает обратные токи из домов и зданий потребителей, эти токи совместно делят нейтральный провод.Если все возвращающие нагрузки равномерно распределены по каждой из трех фаз, нейтральный провод будет пропускать обратный ток, равный нулю. Однако использование мощности трансформатора может оказаться неэффективным, если вторичная сторона трансформатора имеет несимметричную фазную нагрузку.
Если в нейтрали питания возникает разрыв, напряжение между фазой и нейтралью не сохраняется. Более низкое напряжение будет на фазах с более высокими нагрузками, а более высокое напряжение будет на фазах с более низкими нагрузками.
Несбалансированные нагрузки
В трехфазной системе, где токи в проводах под напряжением не равны или не образуют идеального фазового угла 120 градусов, нагрузка несимметрична, поскольку потери мощности выше, чем в сбалансированной системе.
Электродвигатель относится к особому классу, когда речь идет о трехфазных нагрузках. Трехфазный асинхронный двигатель, применяемый в различных отраслях промышленности, обеспечивает высокую скорость и пусковой момент. Трехфазные двигатели, известные своей эффективностью, превосходят однофазные двигатели аналогичного номинала и напряжения.Трехфазный двигатель, требующий меньшего количества обслуживания и относительно низкую стоимость, служит дольше и меньше вибрирует, чем однофазный.
Трехфазные системы часто также обеспечивают питание электрического освещения, электрических котлов и других нагрузок резистивного отопления. По всей Европе к трехфазному питанию подходят бытовые электроплиты и отопительные приборы. Вы также можете подключить нагреватели между нейтралью и фазой, в которых отсутствует трехфазный доступ. В местах, где трехфазное питание недоступно, конфигурация с расщепленной фазой позволяет получить доступ к удвоенному значению напряжения для тяжелых нагрузок.
Двухфазная система использует два напряжения переменного тока, разделенных фазовым сдвигом на 90 градусов. Некоторые из первых общественных кондиционеров, а также самые первые генераторы на Ниагарском водопаде работали на двухфазных системах. Трансформатор Скотт-Т может использоваться для соединения двухфазных систем с трехфазными системами. Двухфазные системы в значительной степени были заменены трехфазными системами, но некоторые остатки двухфазных систем все еще существуют.
Какие бывают трехфазные конфигурации? Цепи звезда (Y) и треугольник (Δ)
Трехфазные цепи бывают двух конфигураций — звезда (Y) и треугольник (Δ).В звездообразной конфигурации используются три, а иногда и четыре провода, в то время как в треугольной конфигурации используются только три провода. В звездообразных конфигурациях дополнительный четвертый провод обычно заземляется и предлагается в качестве нейтрали.
Ни трехпроводный, ни четырехпроводной варианты не учитывают заземляющий провод, который проходит по линиям передачи с целью защиты от неисправностей. В нормальных условиях заземляющий провод даже не пропускает ток.
При одновременном использовании однофазной и трехфазной нагрузки вступает в силу четырехпроводная конфигурация «звезда».Примером этого может быть случай, когда источник питания питает свет, а также обогреватели. В местах, где муфты потребителей имеют общую нейтраль и имеют разное количество фазных токов, результирующие токи передаются по общей нейтрали.
Дельта соединяет обмотку между разными фазами в трехфазной конфигурации. Звезда соединяет каждую обмотку в источнике питания между фазой и нейтралью. В этих конфигурациях будет работать один трехфазный или три однофазных трансформатора.
В системе с открытым треугольником, также известной как V-система, конфигурация состоит из двух трансформаторов. Если трансформатор выходит из строя или становится злокачественным в замкнутом треугольнике, который состоит из трех однофазных трансформаторов, этот треугольник может работать как разомкнутый треугольник. Два трансформатора в разомкнутом треугольнике не только проводят ток для своих соответствующих фаз, но и пропускают ток третьей фазы.
Для того, чтобы система треугольника обнаруживала паразитные токи, необходимо заземление.Зигзагообразный трансформатор часто защищает дельта-конфигурацию от скачков напряжения. Зигзагообразный трансформатор возвращает токи короткого замыкания на землю.
Как проверить трехфазное напряжение
Чтобы иметь трехфазное электрическое питание, у вас должна быть установка с тремя проводами подключения для передачи. Электроэнергетические компании Северной Америки вырабатывают трехфазные токи, которые передают энергию по электрическим сетям, и это снабжает энергией города, поселки и пригороды на всей территории Соединенных Штатов и Канады.
В жилых домах и небольших офисных зданиях однофазное питание является наиболее распространенным источником энергии. На стадионах и промышленных предприятиях трехфазное питание является стандартным источником питания. Две схемы подключения трансформаторов, работающих от трехфазного тока, известны как треугольник и звезда. Между ними есть небольшая разница в напряжении, и все зависит от проводки.
Шаги, необходимые для проверки напряжения на двигателе, легко выполнить:
- Выключить разъединитель на двигателе.Снимите винты, которыми крышка крепится к разъединителю, и отложите крышку в сторону.
- Переместите мультиметр на переменное напряжение. Присоединяемые провода зонда к следующим выводам подключаются — общий и вольтный. Если мультиметр имеет функцию автоматического выбора диапазона, переходите к следующему шагу. Если нет, выберите диапазон напряжения, который превышает предполагаемое напряжение.
- Проверьте внутреннюю часть распределительной коробки на двигателе. Должно быть два набора проводов. Однажды набор должен включать три входящих провода, а другой должен состоять из трех исходящих проводов.
- Входящие провода должны быть подключены к клемме со следующими тремя символами — L1, L2 и L3. В качестве альтернативы терминал может перечислить их как Line 1, Line 2 и Line 3.
- Выходящие провода должны быть подключены к клемме, имеющей следующие три символа — T1, T2 и T3. В качестве альтернативы терминал может перечислить их как «Нагрузка 1», «Нагрузка 2» и «Нагрузка 3».
- Из трех фаз тока каждая фаза проходит по проводу и обозначена входом и выходом соответствующим номером.Например, L3 и T3 представляют третью фазу.
- Испытайте L и T попарно с помощью щупов мультиметра. Поместите щуп на L1 и L2, затем посмотрите на отображение напряжения. Повторите этот шаг с комбинацией L1 и L3, а затем L2 и L3. Напряжение для каждой из этих пар должно быть одинаковым.
- Когда вы запускаете этот тест на парах T — T1 и T2, T1 и T3, а также T2 и T3 — напряжение для каждой пары должно быть нулевым.
- Включить размыкающий выключатель.Еще раз проверьте пары T. Напряжение для каждой пары должно быть таким же, как для пар L.
Если у вас есть свободная клемма нейтрали, проверьте однофазное напряжение между ней и L1. Повторите тест между нейтралью и L2 и нейтралью и L3. Тестируемое здесь напряжение должно составлять половину от того, что выходит для пар линий.
Во вращающемся преобразователе фаз одна фаза трехфазного тока может иметь другое напряжение, чем остальные две. В условиях нагрузки, которые связаны с работающими двигателями, напряжение будет изменяться, но этого следовало ожидать.
Когда вы проводите проверку напряжения, обращайте пристальное внимание на то, что вы делаете, и не позволяйте себе отвлекаться. Проведение этих тестов может быть опасным.
На некоторых двигателях выключатель такой же, как выключатель. Следовательно, переключение разъединителя в положение «включено» фактически приведет к включению двигателя.
Дополнительная информация об электроэнергетике
В сегодняшнем мире высоких технологий, доступ к электроэнергии в любое время и в любых условиях не является роскошью.Это обязательно. Global Electronic Services выполняет сервисные работы по полному спектру промышленной электроники, двигателей и другого высокомощного оборудования. Мы рекомендуем вам оставаться в курсе событий в области электроэнергетики на благо вашей компании.
Запросить цену
Твердотельные релеCrydom | D53TP50D
Crydom D53TP50D — это трехфазное твердотельное реле с входом постоянного тока, способное переключать трехфазные нагрузки 50 А при линейном напряжении от 48 до 530 В переменного тока. Выходная цепь состоит из трех пар SCR (выпрямителей с кремниевым управлением), соединенных в обратную параллель, причем каждый набор подключен к одной ветви трехфазной нагрузки.При подаче входного сигнала 4-32 В постоянного тока все три выходных канала твердотельного реле «срабатывают», позволяя току нагрузки протекать через трехфазную нагрузку.
Crydom D53TP50D — твердотельное реле с переходом через нуль. При подаче входного сигнала выход твердотельного реле начинает проводить ток нагрузки только тогда, когда сеть переменного тока проходит через точку пересечения нуля синусоидальной волны переменного тока. Это сводит к минимуму пусковые токи через твердотельное реле и снижает кондуктивные излучения в сети переменного тока.D53TP50D подходит как для резистивных, так и для индуктивных нагрузок с коэффициентом мощности ≥0,5 и идеально подходит для тяжелых промышленных применений.
Вход D53TP50D может принимать управляющие сигналы от 4 до 32 В постоянного тока и включает в себя активную схему ограничения тока. Максимальный ток, потребляемый входной цепью, составляет 25 мА при 32 В постоянного тока. Он также включает светодиодный индикатор состояния входа, который позволяет легко определить наличие входного сигнала на твердотельное реле.
HBControls D53TP50D включает встроенный MOV для каждого выхода (суффикс -6124 в номере детали). Это обеспечивает дополнительную защиту от скачков напряжения и повышает общую надежность продукта. Типичное значение MTBF (среднее время до отказа) для трехфазного твердотельного реле Crydom составляет> 7 миллионов часов.
Термопаста и радиатор необходимы для предотвращения перегрева твердотельного реле во время нормальной работы.Контроллер питания твердотельного реле HBControls HBC-T50DK использует твердотельное реле Crydom D53TP50D, предварительно смонтированное на теплоэффективных радиаторах и полностью сниженное для токов нагрузки до 30 ампер на фазу при температуре окружающей среды 40 ° C.
конфигураций нагрузки | Control Concepts, Inc.
Конфигурации нагрузки и соображения для однофазного управления должны быть очевидны из предыдущего обсуждения. Однако существует несколько уникальных конфигураций нагрузки и некоторые важные соображения, которые необходимо учитывать в трехфазных приложениях.
Подключение однофазной нагрузки
Здесь перечислены наши однофазные контроллеры.
Для однофазных подключений одинаковы для фазового угла и перехода через нуль. Разница между ними заключается в способе управления SCR.
Подключение трехфазной нагрузки
Здесь перечислены наши трехфазные контроллеры.
Фазовый угол:Для трехфазного управления фазой требуется всего 6 устройств переключения мощности.Эти устройства могут быть сконфигурированы как гибридные (3 тиристора и 3 диода), 6 тиристоров в линию или 6 тиристоров внутри треугольника.
Гибридный контроль:
Трехфазные гибридные контроллеры используют три тиристора и три диода в состоянии выхода мощности. Эти контроллеры предназначены в первую очередь для трехпроводных резистивных нагрузок типа «звезда» или «треугольник», подключенных непосредственно к контроллеру (т. Е. Между нагрузкой и контроллером не подключен трансформатор). Трехфазный гибридный контроллер не следует использовать в четырехпроводной схеме.Общий возврат четвертого провода позволит неконтролируемую проводимость через силовые диоды, что приведет к примерно 50% выходной мощности, даже если тиристоры выключены.
Преимущество гибридных контроллеров состоит в том, что их стоимость несколько меньше, чем у шести SCR-регуляторов, поскольку схема менее сложна, а диоды менее дороги. Однако гибридные контроллеры не следует использовать при несимметричной нагрузке. Несбалансированная нагрузка, управляемая гибридным контроллером, приведет к протеканию постоянного тока, что может привести к насыщению питающего трансформатора.
Шесть линейных контроллеров SCR:
Контроллер Six SCR, как следует из названия, использует шесть SCR для управления мощностью нагрузки. Эта конфигурация является идеальной для приложений с индуктивной нагрузкой, несимметричных резистивных нагрузок и нагрузок, связанных с трансформатором.
Внимание: если контроллер работает с трансформатором, первичная или вторичная обмотка должны иметь конфигурацию треугольника.
Шесть тиристоров с внутренним треугольником:
Трехфазное внутреннее дельта-регулирование — это, по сути, три однофазных контроллера, работающих от одной команды или одной уставки.Обычно контроллер с шестью SCR может быть настроен для работы внутри треугольника. Конечно, также возможно сконфигурировать три однофазных контроллера, управляемых одним и тем же командным сигналом. Поскольку ток в каждой фазе составляет менее 57,74% от линейного тока, для управления внутренним треугольником можно использовать более мелкие и менее дорогие контроллеры.
Внимание: если в первичной обмотке трехфазного трансформатора используется управление внутренним треугольником, необходимо использовать контроллер с шестью тиристорами, а вторичный треугольник должен быть.(Три однофазных контроллера не могут использоваться внутри треугольника для управления трехфазным трансформатором).
Нулевой перекрестный контроль:
Управление двумя ногами:
В этом подходе используется пара последовательно включенных тиристоров в двух выводах питания к нагрузке. Если все тиристоры выключены, на нагрузку нельзя подавать питание. Двухполюсное управление может использоваться как для нагрузок «звезда», так и «треугольник», однако его нельзя использовать для управления четырехпроводными нагрузками. Основными преимуществами метода контроля перехода через ноль являются более низкая стоимость и чрезвычайно низкий уровень радиопомех.
Управление тремя ногами:
Некоторые установки требуют, чтобы все три ветви нагрузки управлялись, и поэтому тиристоры, расположенные спина к спине, размещаются на всех трех выводах питания. Экономическое преимущество управления с переходом через нуль снижается при использовании трехпозиционного управления из-за дополнительных затрат на тиристор и теплоотвод, однако стоимость схемы меньше, чем у эквивалентного регулятора угла сдвига фаз, и сохраняется преимущество низкого RFI.
Внутри дельты:
Пересечение нуля с использованием метода внутреннего треугольника можно использовать для снижения номинального тока SCR, а в некоторых случаях можно снизить стоимость системы.
Вернуться к технической ссылке
% PDF-1.7 % 2 0 obj > эндобдж 1143 0 объект > поток 10.8758.375742019-08-12T17: 13: 43.714ZPDF-XChange Core API SDK (7.0.325.1) edc12f198bd00822c9f3f703a011bda1380e66f72918856
Лучшее трехфазное реле по выгодной цене — Отличные предложения на трехфазное реле от мировых продавцов трехфазных реле
Отличные новости !!! Вы попали в нужное место для 3-х фазного реле.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это трехфазное реле должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели трехфазное реле на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в трехфазном реле и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 3 phase relay по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Реле перегрузки | Что такое защита от перегрузки?
Введение в двигателиЭлектродвигатели являются неотъемлемой частью промышленного оборудования, игрушек, транспортных средств и электронных устройств. Они предназначены для преобразования электрической энергии в механическую.Эти устройства могут питаться от источников переменного или постоянного тока. Воздуходувки, вентиляторы, компрессоры, краны, экструдеры и дробилки — это несколько важных устройств, оснащенных электродвигателями.
Что такое асинхронный двигатель? Асинхронный двигатель, также называемый синхронным двигателем, является одним из основных типов электродвигателей переменного тока, используемых в коммерческих и промышленных средах. Эти двигатели оснащены обмотками Armortisseur и работают по принципу электромагнитной индукции. Электромагнитное поле в роторе создается вращающимся полем статора.Короче говоря, мощность передается на обмотку ротора от статора через индукцию. Существует два основных типа асинхронных двигателей
— однофазные асинхронные двигатели и трехфазные асинхронные двигатели.
Это один из наиболее широко используемых типов электродвигателей; и является неотъемлемой частью почти 80% промышленных приложений. Его популярность обусловлена прочной конструкцией, отличными рабочими характеристиками, регулировкой скорости и отсутствием коммутатора.Как и любой обычный асинхронный двигатель, этот двигатель также состоит из статора и ротора.
- Статор: Это неподвижный элемент асинхронного двигателя. Статор представляет собой небольшую цилиндрическую раму, на которой установлен цилиндрический сердечник ротора. Он имеет различные штамповки с прорезями для размещения трехфазных обмоток. Обмотки статора разделены на 120 градусов.
- Ротор: Это вращающаяся часть двигателя. Ротор имеет многослойные цилиндрические пазы с медными или алюминиевыми проводниками, соединенными концами.Это вал двигателя.
Ротор трехфазного асинхронного двигателя классифицируется как ротор с фазной обмоткой или ротор с контактным кольцом и ротор с короткозамкнутым ротором. Среди этих двух ротор с короткозамкнутым ротором является одним из самых распространенных.
Асинхронные двигатели с короткозамкнутым роторомАсинхронные двигатели с короткозамкнутым ротором известны как асинхронные двигатели с короткозамкнутым ротором. Они получили свое название, потому что ротор напоминает вращающуюся цилиндрическую «клетку», которую вы можете найти в клетке для домашней белки или хомяка.Эти двигатели доступны в размерах от долей лошадиных сил (л.с.) менее одного киловатта до 10 000 л.с. (десятки мегаватт). Такие факторы, как простота, прочная конструкция и постоянная скорость при различных размерах нагрузки, способствовали их популярности. Как и другие асинхронные двигатели, двигатель с короткозамкнутым ротором состоит из:
- Ротор: Это элемент цилиндрической формы, установленный на валу. Он содержит продольно организованные токопроводящие шины. Стержни изготовлены из меди или алюминия и вставлены в канавки, которые соединяются на концах, образуя структуру, подобную клетке.Ротор имеет многослойный сердечник, который помогает избежать потерь мощности из-за гистерезиса и вихревых токов. Провода ротора перекошены, что позволяет избежать зазубрин при запуске оборудования. Кроме того, этот перекос обеспечивает улучшенный коэффициент трансформации между ротором и статором.
- Статор: Состоит из трехфазной обмотки вдоль сердечника. Статор помещен в металлический корпус. Обмотки статора организованы таким образом, что они разнесены на 120 градусов в пространстве, и установлены на многослойном железном сердечнике.Этот железный сердечник обеспечивает путь сопротивления для потока, создаваемого токами переменного тока.
Когда двигатель потребляет избыточный ток, это называется перегрузкой. Это может вызвать перегрев двигателя и повреждение обмоток двигателя. В связи с этим важно защитить двигатель, параллельную цепь двигателя и компоненты параллельной цепи двигателя от условий перегрузки. Реле перегрузки защищают двигатель, параллельную цепь двигателя и компоненты параллельной цепи двигателя от чрезмерного нагрева в условиях перегрузки.Реле перегрузки являются частью пускателя двигателя (блок контактора плюс реле перегрузки). Они защищают двигатель, контролируя ток, протекающий в цепи. Если ток поднимается выше определенного предела в течение определенного периода времени
, то реле перегрузки срабатывает, приводя в действие вспомогательный контакт, который прерывает цепь управления двигателем, обесточивая контактор. Это приводит к отключению питания двигателя. Без питания двигатель и его компоненты цепи не перегреваются и не выходят из строя.Реле перегрузки можно сбросить вручную, а некоторые реле перегрузки автоматически сбрасываются через определенный период времени. После этого мотор можно перезапустить.
Реле перегрузки подключено последовательно с двигателем, поэтому ток, который течет к двигателю во время работы двигателя, также проходит через реле перегрузки. Он сработает на определенном уровне, когда через него протекает избыточный ток. Это приводит к размыканию цепи между двигателем и источником питания.Реле перегрузки можно сбросить вручную или автоматически по истечении заданного времени. Двигатель можно перезапустить после выявления и устранения причины перегрузки.
Типы реле перегрузки Биметаллическое реле перегрузкиМногие реле перегрузки содержат биметаллические элементы или биметаллические полосы, также называемые нагревательными элементами. Биметаллические ленты изготовлены из двух типов металлов: один с низким коэффициентом расширения, а другой с высоким коэффициентом расширения.Эти биметаллические полосы нагреваются за счет намотки на биметаллическую полосу, по которой проходит ток. Обе металлические полоски расширятся из-за тепла. Однако металл с высоким коэффициентом расширения будет расширяться больше по сравнению с металлом с низким коэффициентом расширения. Такое разное расширение биметаллических полос приводит к изгибу биметалла по направлению к металлу с низким коэффициентом расширения. Когда полоса изгибается, он приводит в действие механизм вспомогательных контактов и вызывает размыкание нормально замкнутого контакта реле перегрузки.В результате цепь катушки контактора прерывается. Количество выделяемого тепла можно рассчитать по закону нагрева Джоуля. Он выражается как H ∝ I2Rt.
- I — ток перегрузки, протекающий через обмотку вокруг биметаллической ленты реле перегрузки.
- R — электрическое сопротивление обмотки биметаллической ленты.
- t — это период времени, в течение которого ток I протекает через обмотку вокруг биметаллической полосы.
Приведенное выше уравнение определяет, что тепло, выделяемое обмоткой, будет прямо пропорционально периоду времени прохождения максимального тока через обмотку. Другими словами, чем ниже ток, тем больше времени потребуется реле перегрузки для срабатывания, и чем выше ток, тем быстрее сработает реле перегрузки, фактически оно сработает намного быстрее, потому что срабатывание реле является функцией текущий квадрат.
Биметаллические реле перегрузки часто используются, когда требуется автоматический сброс цепи, и происходит потому, что биметалл остыл и вернулся в исходное состояние (форму).Как только это произойдет, двигатель можно будет перезапустить. Если причина перегрузки не устранена, реле снова сработает и сбрасывается с заданными интервалами. При выборе реле перегрузки важно соблюдать осторожность, поскольку повторное отключение и сброс могут сократить механический срок службы реле и вызвать повреждение двигателя.
Во многих случаях двигатель устанавливается в месте с постоянной температурой окружающей среды, а реле перегрузки и пускатель двигателя могут быть установлены в другом месте, где температура окружающей среды отличается.В таких приложениях точка срабатывания реле перегрузки может варьироваться в зависимости от нескольких факторов. Ток, протекающий через двигатель, и температура окружающего воздуха являются двумя факторами, которые могут вызвать преждевременное отключение. В таких случаях используются биметаллические реле перегрузки с компенсацией внешней среды. Реле этого типа имеют два типа биметаллических полос: компенсированная биметаллическая полоса и первичная нескомпенсированная биметаллическая полоса. При температуре окружающей среды обе эти полоски изгибаются одинаково, предотвращая ложное срабатывание реле перегрузки.Однако первичная биметаллическая полоса — единственная полоса, на которую влияет ток, протекающий через нагревательный элемент и двигатель. В случае перегрузки расцепитель будет задействован основной биметаллической полосой.
Реле перегрузки эвтектикиРеле перегрузки этого типа состоит из обмотки нагревателя, механического механизма для активации механизма отключения и эвтектического сплава. Эвтектический сплав — это комбинация двух или более материалов, которые затвердевают или плавятся при определенной известной температуре.
В реле перегрузки эвтектический сплав находится в трубке, которая часто используется вместе с подпружиненным храповым колесом для активации отключающего механизма во время операций по перегрузке. Ток двигателя проходит через небольшую обмотку нагревателя. Во время перегрузки трубка из эвтектического сплава нагревается обмоткой нагревателя. Сплав плавится под действием тепла, освобождая храповое колесо и позволяя ему вращаться. Это действие инициирует размыкание замкнутых вспомогательных контактов в реле перегрузки.
Реле перегрузки Eutectic можно сбросить вручную только после срабатывания. Этот сброс обычно выполняется с помощью кнопки сброса, которая расположена на крышке реле. Нагреватель, установленный на реле, выбирается исходя из тока полной нагрузки двигателя.
Твердотельное реле перегрузкиЭти реле обычно называют электронными реле перегрузки. В отличие от биметаллических и эвтектических реле перегрузки, эти электронные реле перегрузки измеряют ток электронным способом.Несмотря на то, что они доступны в различных исполнениях, они имеют общие особенности и преимущества. Безнагревная конструкция — одно из главных преимуществ этих реле. Такая конструкция помогает снизить затраты и усилия по установке. Кроме того, конструкция без обогревателя нечувствительна к изменению температуры окружающей среды, что помогает свести к минимуму ложные срабатывания. Эти реле также обеспечивают защиту от потери фазы — более эффективно, чем реле перегрузки из биметаллических или эвтектических сплавов. Эти реле могут легко обнаружить обрыв фазы и задействовать вспомогательный контакт для размыкания цепи управления двигателем.Твердотельные реле перегрузки позволяют легко регулировать время срабатывания и уставки.
Срабатывание реле перегрузкиВремя срабатывания реле перегрузки будет уменьшаться при увеличении тока. Эта функция нанесена на график обратной зависимости времени ниже и называется классом отключения. Класс отключения также указывает время, необходимое реле для размыкания в состоянии перегрузки.
Классы отключения 5, 10, 20 и 30 являются общими. Эти классы предполагают, что реле перегрузки сработает через 5, 10, 20 и 30 секунд.Это отключение обычно происходит, когда двигатель работает на 720% от своей полной нагрузки. Класс отключения 5 подходит для двигателей, требующих быстрого отключения, тогда как класс 10 обычно предпочтительнее для двигателей с низкой тепловой мощностью, таких как погружные насосы. Классы 10 и 20 используются для приложений общего назначения, тогда как класс 30 используется для нагрузок с высокой инерцией. Реле класса 30 помогают избежать ложных срабатываний.
Мы надеемся, что эта короткая статья дала вам хорошее базовое представление о реле перегрузки.Поищите другие информационные документы от c3controls на c3controls.com/blog.
Отказ от ответственности:
Содержимое, представленное в этом техническом документе, предназначено исключительно для общих информационных целей и предоставляется при том понимании, что авторы и издатели не участвуют в предоставлении технических или других профессиональных консультаций или услуг. Инженерная практика определяется обстоятельствами конкретного объекта, уникальными для каждого проекта. Следовательно, любое использование этой информации должно осуществляться только после консультации с квалифицированным и лицензированным специалистом, который может принять во внимание все соответствующие факторы и желаемые результаты.Информация в этом техническом документе была размещена с разумной тщательностью и вниманием. Однако возможно, что некоторая информация в этих официальных документах является неполной, неверной или неприменимой к определенным обстоятельствам или условиям. Мы не несем ответственности за прямые или косвенные убытки, возникшие в результате использования информации, содержащейся в этом техническом документе, или действий на ее основе.
Контроллеры с автоматическим переключением фазы — Автоматический электронный переключатель фаз PEF-319 Производитель из Дели
Подробная информация о продукте:
| Минимальное количество заказа | 5 шт. |
| Тип переключателя | Контроллер автоматического выбора фазы |
| Марка | NOVATEK ELECTRO |
| Уровень автоматизации | Автоматический |
| Фаза | 3 фазы 904 904 903 904 904 CE |
| Номер модели | PEF-319 |
| Рабочая температура.(Градус Цельсия) | — от 35 до +55 ° C |
| Использование / Применение | Автоматический выбор фазы исправного состояния электроники |
| Страна происхождения | Сделано в Индии |
| Напряжение | 220-240 В AC |
| Ток | 30A (6.5kW) постоянный и любой ток через контакторы |
Универсальное автоматическое электронное устройство переключения фаз PEF-319 предназначено для питания промышленных и бытовых однофазных 220/230/240 В, Нагрузка 50 Гц от трехфазной четырехпроводной сети 3×380 + N для обеспечения бесперебойного питания основных однофазных нагрузок и защиты их от недопустимых колебаний напряжения в сети.В зависимости от наличия напряжения и качества напряжения на фазах, PEF-319 автоматически выберет оптимальную фазу в пределах, установленных пользователем, и переключит однофазное питание нагрузки на эту фазу: — Если мощность меньше 6,6 кВт (30 A ) нагрузка питается напрямую от ПЭФ-319; — при мощности более 6,6 кВт (30 А) ПЭФ-319 управляет однофазными катушками магнитного контактора (МК) соответствующей мощности (МК не входят в поставка полный пакет). Максимальные и минимальные пределы напряжения устанавливаются пользователем, регулируя потенциометры на передней панели в соответствии с требованиями.
Электронный фазовый переключатель ПЭФ-319 — цифровое устройство на базе микроконтроллера. Пользователь должен произвести настройку пороговых значений срабатывания ПЭФ-319 — минимального и максимального значений напряжения, при которых ПЭФ-319 срабатывает и отключает нагрузку (или переключает на другую фазу). Фаза L1 имеет наивысший приоритет. Это означает, что при нормальных параметрах напряжения на всех фазах, подключенных к ПЭФ-319 (L1> L2> L3), нагрузка всегда будет запитываться от фазы L1. Если на L1 значение выходит за пределы, установленные пользователем, PEF-319 переключает нагрузку на ближайшую по приоритету фазу не более чем на 0.2 секунды, если его напряжение соответствует нормальному уровню. Если напряжение на резервных фазах не соответствует установленным пределам срабатывания, нагрузка отключается. После того, как нагрузка была переключена на другую фазу и параметры напряжения были восстановлены на приоритетной фазе, нагрузка будет переключена обратно на приоритетную фазу в течение времени возврата r (от 5 до 200 секунд, настраивается), установленного пользователем. Если r находится в положении «∞», возврат к приоритетной фазе будет выполнен только тогда, когда напряжение на другой фазе выйдет за пределы пороговых значений.
В случае, если напряжение, подаваемое на нагрузку, опускается ниже минимального порогового значения, переключение или выключение нагрузки должно производиться с выдержкой времени 12 секунд. Когда напряжение поднимается выше максимального порогового значения или опускается на 30 В ниже минимального порогового значения, переключение или выключение нагрузки будет выполнено с задержкой по времени 0,2 секунды. При выключении нагрузки PEF-319 продолжает регулировать напряжение на всех фазах. Когда напряжение нормализуется в пределах диапазона на одной из фаз, PEF-319 переключит нагрузку на эту фазу в течение периода времени включения.Дополнительное реле включится при подключении нагрузки к какой-либо фазе и обеспечивает коммутацию напряжения менее 30 А. Клеммы дополнительных реле изолированы и предназначены для расширения функциональных возможностей устройства. ПЭФ-319 спроектирован с внутренней системой блокировки (электроблокировкой) от опломбирования встроенных контактов релейного выхода и с контролем состояния силовых контактов магнитных контакторов во внешней цепи (клемма 1 используется для контроля опломбирования, рисунок 3).Если хотя бы один контакт включен («запломбирован»), PEF-319 будет заблокирован, переключение фаз не будет выполнено, красный светодиодный индикатор ALARM мигает, а зеленый светодиодный индикатор показывает фазу, на которой произошло опломбирование. , а цифровой дисплей на короткое время покажет код аварии и номер реле (MS) герметичной фазы (например, код «2» означает герметичный контакт на фазе L2). Разблокировка ПЭФ-319 должна производиться обесточиванием (выключением).
Номер модели: PEF-319
Бренд: НОВАТЭК-ЭЛЕКТРО
Применение: Автоматический выбор одной фазы из трехфазного входа с точки зрения напряжения, доступности и приоритета.
Дополнительная информация:
- Код товара: PEF-319
- Порт отправки: Нью-Дели
