Как устроен энергоаккумулятор?
Исправность тормозной системы автомобиля (в том числе и грузового) – это залог его безопасной эксплуатации, ведь в противном случае транспортное средство становится неуправляемым. Одним из самых ответственных и важных элементов тормозной системы любого грузовика с пневматическим приводом есть энергоаккумулятор. С устройством и конструкцией данной детали в основном знакомы дальнобойщики, а остальные водители, как правило, ничего о ней не знают. Вот как раз для них мы и попытаемся пролить свет на этот вопрос.
1. Что такое энергоаккумулятор?
Итак, энергоаккумулятор – это составляющая часть привода стояночной или вспомогательной тормозной (пневматической) системы грузовых автомобилей и автобусов. Он предназначается для управления работой тормозных колодок путем давления, создаваемого в пневмосистеме рабочего контура или посредством воздействия пружины при работе в условиях режима стояночной системы.
На подавляющем большинстве современных грузовиков устанавливаются тормозные камеры с пружинным энергоаккумулятором, обладающим классической конструкцией, разработанной еще в 50-х годах ХХ столетия. Этот тип строения, в сравнении с другими, принято считать наиболее надежным и долговечным, каким он себя и зарекомендовал. Однако, опыт эксплуатации таких устройств в тяжелых условиях, выявил характерные слабые стороны подобных механизмов: низкую коррозийную стойкость, слабую защищенность внутреннего пространства от попадания влаги и грязи, низкий уровень износостойкости уплотнителя. Все эти факторы отрицательно сказываются на рабочей стабильности описанного агрегата и могут привести к полному его рабочему отказу.
Данный узел занимается накоплением энергии сжатой пружины, а в случае необходимости освобождает ее. Как правило, энергоаккумулятор монтируется на тормозную камеру и состоит из силовой пружины, корпуса, поршня, толкателя и винта-оси. Пружина может «развивать» усилие в 1-2 тонны, после чего посредством поршня и толкателя оказывает давление на шток привода тормозов. В момент, когда из подпоршневого пространства, при помощи крана управления «ручником», выходит сжатый воздух, который и удерживает пружину в сжатом состоянии, включается стояночный тормоз. Как только он сработал, сжатый воздух начинает поступать в подпоршневое пространство.
Винт-ось предназначен для «ручного» отключения тормоза, которое выполняется через сжатие пружины стандартным, накидным ключом. Иногда такая необходимость может возникать при транспортировке машины, особенно если в ресивере, из-за неисправности мотора или компрессора, а также в случае утраты герметичности пневмосистемы, отсутствует сжатый воздух.
2. Принцип работы энергоаккумулятора
В результате выполнения всех действий автомобиль затормаживается. Когда же стояночная тормозная система выключается, сжатый воздух подается под поршень устройства, который, смещаясь влево, сжимает пружину и позволяет штоку тормозной камеры вернуться в изначальное положение. Конечно, тут не обходится без влияния возвратной пружины энергоаккумулятора.
В случае аварийного торможения транспортного средства, когда нет возможности применить систему аварийного оттормаживания, нужно вывернуть винты соответствующего устройства, которое отвечает за выполнение указанной задачи.
3. Установка энергоаккумулятора
Процесс установки энергоаккумулятора не отличается особой сложностью и предусматривает выполнение следующих действий:
1) Сначала необходимо снять тормозные камеры и установить энергоаккумуляторы на предназначенные для них места;
2) Тормозные шланги для подачи воздуха над диафрагмой подключаются к соответствующим выходам устройства;
3) Теперь необходимо установить и запитать рессивер. С него подают воздух на ускорительный клапан и на ручку «ручника», а с нее тянут трубку на ускорительный клапан в верхнюю часть;
4) Дальше остается только подать воздух в верхнюю часть энергоаккумулятора, туда, где размещены пружины.
Если на них присутствуют порезы, риски или другие дефекты, поврежденный элемент нужно сразу заменить. В-четвертых, подключать камеру следует в соответствии с инструкцией, приведенной в технической документации конкретного транспортного средства, причем винт оттормаживания должен быть закручен до упора. После того как механизм собран и установлен на свое место, к нему трижды подают и выпускают воздух, находящийся под давлением.
4. Выбор энергоаккумулятора
Существует достаточно большой выбор энергоаккумуляторов, среди которых выделяют устройства с разными параметрами (16/24, 20/20, 20/24, 24/30), агрегаты, предназначенные для прицепов, обладающих осями
Подобные действия можно оправдать лишь отчасти, если, например, нужно как-то доехать в определенное место, а родной агрегат вышел из строя. Правда, на эту тему можно спорить бесконечно: одни утверждают, что параметры у них общие, а значит, и нет никакой проблемы, в то время как другие вспоминают об изменении штатной конструкции автомобиля, чего, исходя из правил ПДД, ни в коем случае нельзя делать. В общем, лучше всего, когда все находится на своих местах, тогда и лишних проблем не будет, и в выборе энергоаккумулятора Вы не ошибетесь.
Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.
Энергоаккумулятор от А дл Я: принцип работы, устройство
Современные тормозные системы – сложный комплекс управляющего и периферийного оборудования, обеспечивающий экстренную или плавную остановку автомобиля, статичность положения при стоянке. На грузовые машины и прицепы устанавливают пневматический вариант системы. Одним из ее элементов и является энергоаккумулятор.
Принцип работы энергоаккумулятора
Задача узла – работа тормозов при неработающем двигателе и компрессоре. Принцип действия представлен следующим:
- При запуске ДВС, компрессор нагнетает воздух в баллон рессевера, далее – тормозную систему.
- Через патрубки воздух направляется к бортовым энергоаккумуляторам, излишек перепускается.
- При снятии «ручника» в цилиндры узлов поступает воздух, создавая давление, достаточное для разжатия пружины. Поршень перемещается, механические приводы разблокируют тормозные колодки – автомобиль готов к началу движения.
- Постановка на стояночный тормоз происходит путем освобождения сжатого воздуха из цилиндров пневматических аккумуляторов, где под действием пружины привод блокирует колодки ступиц.
Важно! Возникновение неисправностей пневматики, в виде разгерметизации или попадания посторонних сред в трубопроводы (зимой конденсат), приведет к аварийной блокировке колес грузовика или прицепа.

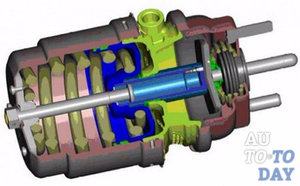

Устройство энергоаккумулятора
В конструкцию устройства входят:
- корпус в виде металлосодержащего цилиндра с крышкой и штуцером;
- мембрана;
- поршень с толкателем и опорным диском;
- витая металлическая пружина;
- подпятник, кронштейн крепления;
- винт растормаживания с роликовым подшипником;
- перепускная трубка;
- уплотнители и пыльники.
Важно! В документации на вакуумные узлы иностранных производителей, наименования одних и тех же деталей отличаются. Но функции и назначение, при этом, не изменяются.
Энергоаккумуляторы грузовых автомобилей и прицепов
Производители узлов и деталей для пневматических систем тормозов выпускают модели, разделяющиеся по следующим признакам:
- Способу компоновки. На отдельных автомобилях и прицепах используются модели в комплекте с тормозной камерой, у других – узел монтируют на отдельно конструктивно предусмотренную камеру.
- Типу соединения. Крепление может осуществляться с помощью единственного хомута с затяжным болтом. Но надежность увеличивается, если предусмотрено многохомутовое крепление на нижний фланец.
- Рабочие давление сжатого воздуха. От него зависят требования к материалу изготовления цилиндра, подключению, способности пропускать воздух.
Важно! Прежде чем поменять вышедший из строя узел, уточняют тип крепления аналога – заменителя на штатное место, без необходимости его переделывать, схема и технические характеристики устройства.
Ремонт энергоаккумулятора
Ремонт энергоаккумуляторов, может проводиться, как у специалистов автосервисов, а при наличии запасного оригинального ремкомплекта, самостоятельно.
Причины неисправности энергоаккумулятора
Перечень возможных неисправностей представлен следующим:
- механические повреждения или «старение» корпуса, так как в процессе эксплуатации на рабочей поверхности цилиндра образовываются раковины, что приводит к нарушению герметичности камеры, трудностях при намерении отремонтировать;
- старение или порывы дисковой мембраны, что свидетельствует о необходимости перебирать узел;
- выход из строя соединительных элементов крышки.
Важно! Проведение обслуживания узла, периодическая протяжка болтов крепления крышки, позволяют продлить срок службы, предупреждает аварийные внештатные ситуации в дороге, исключает ремонт пневмосистемы полуприцепа или автомобиля в полевых условиях.
Как разобрать энергоаккумулятор
Организовывать ремонт узла лучше в сервисе, но если неисправность возникла в дороге – его проводят в полевых условиях, причем, необходимость в разборке и последовательность действий остается неизменной. После того, как узел демонтирован с места штанной установки, порядок работ представлен следующим:
- Снимают верхнюю часть. Шланг воздушного питания отодвигают в сторону – так удобнее снять заднее стопорное кольцо толкателя после демонтажа подпятника. Заглушать его не следует.
- Краном открывают подачу воздуха. Толкатель погружается, открывая доступа к стопорному кольцу. Самодельным крючком (им удобно зацеплять) стопор удаляют. Паз отчищают от загрязнений.
- Закрывают подачу воздуха. Снимают нужный узел.
- Из восьми коротких штатных болтов крышки откручивают и удаляют четыре. На их места помещают длинные болты с контргайкой и гайкой (их размер от 120 мм). Откручивают остальные четыре маленьких болта.
- Постепенно отпуская длинные болты, производят плавное разжимание рабочей пружины. Такой порядок работы исключает необходимость применения специальных стендовых приспособлений.
- Производят замену или реставрацию сломанных деталей. Собирать свой узел нужно в обратной последовательности.
Важно! В условиях гаража, вместо длинных болтов для разжимания пружины, когда нужно разбирать узел, используют тиски или токарный станок. В обоих случаях важно соблюдение мер безопасности – неправильная последовательность действий приведет к «выстреливанию» крышки, травмам окружающих.
Как растормозить энергоаккумулятор
Аварийный режим блокировки колес активируется из-за возникновения неисправностей пневматической системы. Но ремонт или буксировка автомобиля возможна после того, как вручную несрабатывающие растормозить энергоаккумуляторы. Предусмотрен следующий порядок:
- с помощью торцевого ключа выворачивают винт;
- избыточное давление выравнивается с атмосферным;
- упорный подшипник передает усилие поршню, достаточное для сжатия пружины и движения диафрагмы;
- шток с опорным диском, перемещаясь, разблокирует колеса.
Важно! Целесообразно проводить разблокировку цилиндров поступательно – от дальнего колесного узла со стороны ресивера. Перед проведением работ следует зафиксировать колеса предохранительными башмаками.
Замена энергоаккумулятора
Необходимо заблаговременно позаботиться о приобретении нового устройства, например, торговой марки «Турбостар». В связи с тем, что штатное расположение узлов на мостах, их замену проводят на ремонтной яме. Порядок представлен следующим:
- Тормозная система освобождается от рабочего давления.
- Место проведения работ на автомобиле отчищается от загрязнений и влаги.
- Снимают тормозные камеры. Откручивают крепежные винты старого узла, отключают шланг подачи воздуха – энергоаккумулятор демонтируют.
- Ставить новый узел на штатное место необходимо аккуратно, закручивать болты прочно.
- Включают в систему высокого давления. Происходит заправка рессевера, и в трубопроводе повышается давление.
- Проверяют качество соединений и, как система будет работать, путем повышения давления до рабочего, с последующим неоднократным сбросом.
Важно! Во избежание самопроизвольного откручивания крепежных элементов или повреждения резьбы, для затяжки необходимо использовать динамометрический ключ. Момент усилия определять с ним легче, а он должен находиться в пределах 18 – 21 кгс/м.
Как проводится замена тормозного энергоаккумулятора на МАЗ 5432 представлено следующим видео:
Регулировка энергоаккумулятора
При превышении зазора холостого хода штока камер более чем на 40 мм, после переборки, плотное прилегание тормозных колодок не обеспечивается, следовательно, надежное удержание автомобиля на стоянке при уклонах дороги невозможно. В этом случае, необходима регулировка хода штока. Условием ее проведения представлены отключенная система тормозов и «холодные» колодки и барабаны. Последовательность действий представлена следующим:
- ослабляют натяжение пробки – фиксатора на пару оборотов;
- поворачивая ось червячного механизма, выставляют зазор – 20 мм;
- фиксируют положение пробкой;
- проводят операцию со всеми узлами, разница хода между ними не должна превышать 3 мм.
Важно! О правильности регулировки после сборки свидетельствует отсутствие нагрева колесных барабанов при движении на дистанции от 3 до 5 км. Если барабаны нагрелись – сводят пружины, корректируя положение рычага на один щелчок.
Заключение
Рассмотрев устройство, принцип работы, ремонт и рекомендации по монтажу энергоаккумулятора, при возникновении неисправностей пневматической тормозной системы, связанной с этим узлом, водитель сможет самостоятельно вывести ее из аварийного режима блокировки, ремонтировать даже в полевых условиях.
Энергоаккумулятор: принцип работы, устройство, особенности
Коммерческая техника (грузовые автомобили и автобусы) оснащается преимущественно пневматической тормозной системой. Данный узел имеет множество отличий от гидравлики. Одна из его отличительных особенностей – это работа стояночного тормоза. Основной составляющей стояночной системы является энергоаккумулятор (фото механизма есть в нашей статье). Для чего он необходим, как работает и как устроен? Рассмотрим далее.
Назначение
Как мы уже сказали ранее, грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная. Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры. Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.
Что это за механизм? Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе. Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы. От данного механизма зависит управляемость машины в случае неисправности основной системы. Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.
Конструктивные особенности механизма
Вне зависимости от типа, энергоаккумуляторы имеют одинаковое устройство. Так, в основе конструкции имеется металлический корпус. Он представлен в виде открытого стакана. Последний может быть с коническими, цилиндрическими или сферическими стенками. В нижней его части присутствует штуцер. Он служит для соединения тормозной камеры и подпоршневого пространства посредством дренажной трубки.
Внутри стакана имеется витая пружина. Она закрыта поршнем или же эластичной мембраной вверху. В центре есть трубчатый толкатель. Если в конструкции энергоаккумулятора авто предусмотрен поршень, то трубчатый толкатель выполняет роль штока. В случае с мембраной толкатель удерживает стержневой шток. Последний нужен для привода мембраны и штока тормозной камеры. В нижнюю часть его закручивается болт. Он необходим для растормаживания автомобиля в случае отсутствия подачи воздуха в энергоаккумулятор.
На данный момент современные энергоаккумуляторы отличаются способом соединения с тормозной камерой и комплектностью. Что касается последней характеристики, ЭА могут быть представлены:
- В сборе с тормозной камерой.
- Как отдельные механизмы для соединения с разными типами камер.
В последнем случае узел служит для модернизации ли ремонта тормозной камеры. Если «F имеет первую комплектность, он может использоваться на автомобиле без проведения дополнительных разборочных и сборочных работ.
Разновидности по способу соединения
В данном случае энергоаккумуляторы разделяются на две категории:
- Фланец с двумя хомутами.
- Фланец с хомутом и болтовым соединением.
При установке энергоаккумулятора, для соединения механизма с тормозным контуром, всегда используется фланец. Он служит не только для фиксации компонентов. Также от него зависит правильное их расположение. Таким образом, при замене энергоаккумулятора фланец выполняет роль центровки и выдерживания расстояния. Если использовать элемент второго типа, здесь фланец соединяется с ЭА при помощи нескольких болтов и гаек. В первом же случае соединение более простое, и осуществляется посредством металлического хомута.
Какие еще есть отличия между энергоакумуляторами? Они отличаются по эффективной площади мембраны или поршня. Данная характеристика выражена в квадратных дюймах.
Наиболее распространены сегодня энергоаккумуляторы, где площадь мембраны или поршня составляет 20, 24 и 30 квадратных дюймов. У тормозной камеры площадь соответствующих компонентов варьируется в диапазоне от 12 до 30 квадратных дюймов. Если энергоаккумулятор продается в сборе, то это значение обозначается двумя цифрами через дробь. Первое число всегда обозначает площадь мембраны камеры. А вторая говорит уже о площади мембраны энергоаккумулятора.
Принцип работы
Данный элемент используется только вместе с тормозной камерой. Эта особенность позволяет исключить лишние соединения с колесными механизмами. Как работает энергоаккумулятор? Во время движения транспортного средства, сжатый воздух подается в энергоаккумулятор. За счет давления, сжимается витая пружина. В таком случае шток будет отводиться от мембраны тормозной камеры. И ЭА никак не влияет на работу основной тормозной системе. Когда машина ставится на ручной тормоз, из корпуса энергоаккумулятора стравливается воздух. Пружина уже не держится под давлением и будет разжиматься. Далее с помощью штока разжимаются колодки.
Таким образом, принцип работы энергоаккумулятора состоит в удерживании автомобиля на месте за счет силы сжатия витых пружин. Когда автомобиль снимается с ручника, в механизм вновь подается воздух. Он сжимает пружину и растормаживает колеса. Стоит отметить, что данная пружина имеет большую жесткость. При проведении ремонта следует воспользоваться специальным инструментом для ее снятия и установки (но о ремонте поговорим немного позже).
Аварийное растормаживание
Есть ситуации, когда нужно отбуксировать автомобиль, в котором нет возможности подать сжатый воздух в энергоаккумуляторы. В таком случае можно применить ручное растормаживание. Для этого есть специальный болт, расположенный на задней стенке механизма. Если его вкрутить, пружина будет стягиваться. Так, постепенно отводятся колодки и автомобиль снова становится движимым.
Особенности
Кроме того, энергоаккумулятор участвует в работе запасной тормозной системе. случается, что тормозная камера не может задействовать колодки. Это может произойти из-за разрегулировки штока либо разрушения диафрагмы. В таком случае в работу включается энергоаккумулятор. Принцип работы его будет следующим. Если необходимо снизить скорость, из механизма частично стравится воздух. Шток приведет в действие тормозной механизм. Но стоит понимать, что такой режим работы для энергоаккумулятора нехарактерен. Поэтому использовать транспортное средство на запасной системе можно только лишь с целью движения к месту ремонта.
Обслуживание и ремонт
Механизм устроен очень просто, а потому крайне надежен и требует минимального внимания. В чем заключается уход? При эксплуатации автомобиль требуется лишь осматривать энергоаккумулятор на предмет каких-либо повреждений. Если говорить про ТО, то система нуждается в периодической регулировке привода колесных механизмов.
В случае износа уплотнителей, мембраны или поршня, выполняется их полная замена. Зачастую для энергоаккумуляторов предлагаются рекомплекты, которые уже содержат данные элементы. Как определить, что требуется ремонт? Водитель может заметить, что за время стоянки из системы куда-то пропал воздух. Также будут хуже работать тормоза.
Перед тем как снять энергоаккумулятор, нужно прочитать технику безопасности. При демонтаже сжатая пружина может травмировать человека. Сборка энергоаккумулятора осуществляется посредством специального приспособления, которое безопасно сжимает пружину. Выполнять работы без этого инструмента крайне опасно.
Заключение
Итак, мы рассмотрели принцип работы энергоаккумулятора и его устройство. Как видите, механизм имеет простую конструкцию, однако его наличие крайне важно в любой пневматической тормозной системе. Сам узел достаточно надежен и при проведении своевременного ТО будет функционировать, надежно удерживая транспортное средство как на ровной поверхности, так и под уклоном.
Энергоаккумулятор: устройство, принцип работы энергача
Как проверить энергоаккумулятор на КамАЗе
Принцип действия энергоаккумулятора КАМАЗ КАМАЗ
Тормозной воздухораспределитель Устройство и работа
Тормозная камера с энергоаккумулятором. Устройство. РЕМОНТ!!!
https://youtube.com/watch?v=lRCeBf8ZPP0
тормозные цилиндры с пружинным энергоаккумулятором · PP201407
Ремонт энергоакумуляторов
ПЕРЕБОРКА ЭНЕРГАЧЕЙ КАМАЗ
https://youtube.com/watch?v=ceCf0u87Co8
энергоаккумулятор
Тормозная система КАМАЗ
Ремонт тормозных камер или энэрго аккумуляторов )))
энергоаакумулятор зил- камаз
https://youtube.com/watch?v=P57TFziYfpU
снимаем проверяем на стенде и ставим энергоаккумулятор автобус ЛаЗ
Также смотрите:
- Грузовые запчасти КАМАЗ маз и трактора
- Где расположен блок управления двигателем КАМАЗ
- Турбина гонит масло КАМАЗ
- Посмотреть КАМАЗ 5410
- Фонарь габаритный белый КАМАЗ
- Коробка передач на КАМАЗе 6520 неисправности
- Установка одноцилиндрового компрессора на КАМАЗ 5320 видео
- Отзовы КАМАЗ самосвал
- Что лучше КАМАЗ или трактор
- Схема переключения передач КАМАЗ 6522
- Сальник передней ступицы КАМАЗ 65117
- Замена гильз на КАМАЗе видео
- Пятак выжимного подшипника КАМАЗ
- КАМАЗ 53082 отзывы
- Капремонт двс КАМАЗ 740
Энергоаккумулятор КамАЗ — цены, фото энергоаккумуляторов
Где на камазе датчик давления масла
677914
посмотреть в Автокаталоге
Энергоаккумулятор ЗИЛ, МАЗ, КАМАЗ, КРАЗ 24/24 ТАИМ
24.3519200-01
7 480.00
есть в наличии
050114
Энергоаккумулятор КАМАЗ 20/20 КЗТАА Н.Челны
661.3519.100
5 100.00
есть в наличии
214020
посмотреть в Автокаталоге
Энергоаккумулятор КАМАЗ 20/20 Н/Ч
100.3519100
3 950.00
есть в наличии
018233
Энергоаккумулятор КАМАЗ 20/20 РААЗ
100-3519100
5 250.00
есть в наличии
245767
Энергоаккумулятор КАМАЗ 24/24 Н/Ч
100.3519200-02
3 950.00
есть в наличии
018977
Энергоаккумулятор КАМАЗ, ЗИЛ 20/20 ГЗАА
20.3519100-01
5 900.00
есть в наличии
050116
Энергоаккумулятор КАМАЗ, ЗИЛ, МАЗ, КРАЗ 24/20 КЗТАА Н.Челны
661.3519.200
5 350.00
есть в наличии
328301
Энергоаккумулятор КАМАЗ-43253, 43114 РААЗ
Производитель .- 25-3519201
25-3519201
5 500.00
есть в наличии
675345
Энергоаккумулятор КАМАЗ-6520, 65115-17 30/24 усил.пружина КЗТАА Н.Челны
661.3519301
5 900.00
есть в наличии
энергоаккумулятор ЗИЛ- КАМАЗ
Кран управления тормозами прицепа
Тормозные камеры задних колес с пружинными энергоаккумуляторами предназначены для приведения в действие тормозных механизмов задних колес при включении рабочей, стояночной и запасной тормозных систем.
энергоаккумулятор
Разбирать, осматривать, чистить и смазывать детали цилиндров с пружинным энергоаккумулятором должен только высококвалифицированный механик в условиях мастерской на специальном приспособлении с соблюдением мер безопасности.
Помните, что в цилиндре сжата сильная пружина, при неправильной и неосторожной разборке энергоаккумулятора можно получить травму
Сборка и разборка тормозной камеры
. Установить тормозную камеру на ровный стол и, ослабив контргайку 28, но не снимая отвернуть вилку 29. Затем подать в полость пружинного энергоаккумулятора воздух под давлением не менее 0,5 (5 кгс/см2). Отвернуть хомуты 30 крепления дренажной трубки 12* снять ее.
Отвернуть болты 31 крепления хомутов 32 корпус камеры и осторожно, придерживая рукой корпус 1, снять хомуты 32, снять корпус 1 в сборе со штоком, пружиной, опорным диском и колпачком. Вынуть мембрану 16
Затем, сожав пружину 20, отвернуть контргайку вилки и сняты опорный диск 17 в сборе с колпачком 2.
энергоаккумулятор
Выпустить воздух из энергоаккумулятора и закрепить его в тисках с мягкими губками за фланец-крышку 14 вверх.
На-1+ греть нагревательным устройством до температуры 200 С и вывернуть его специальным торцовым ключом. Вновь подать в энергоаккумулятор воздух под давлением не менее 0,5 МПа (5 кгс/см2).
Вставить специальную разрезную оправку модели И 804.00.008 в толкатель 4 и, осадив ею подшипник 13 вниз, снять поршень.
Выпустить воздух из энергоаккумулятора. Перевернуть энергоаккумулятор в тисках на 180а и отвернуть специальным торцовым ключом (рис.8-1 б) винт растормаживания 9 (см. рис.8-15). Затем снять энергоаккумулятор из тисков и, повернув крышкой-фланцем вниз, вынуть s-поршня 4 упорное кольцо 27 подшипника, подшипник 13 и кольцо 25.
Для дальнейшей разборки энергоаккумулятора его надо установить в специальное приспособление •модели П 804.33.004 (рис.8-17) и винтом приспособления сжать силовую пружину 8 .
Затем отвернуть накидным ключом болты 23,придерживая другим ключом гайки 24.
После этого соблюдая осторожность, отвернуть винт приспособления, И снять цилиндр 7, силовую пружину:8 и поршень 4. энергоаккумулятор
энергоаккумулятор
Предупреждение. Категорически запрещается отворачивать, болты 23 крепления цилиндра энергоккумулятора вне приспособления.
На поверхности корпусных. деталей не допускается наличие трещин, волосовин и других заметных глазом дефектов. Детали надо очистить от ржавчины и пригара.
Все резиновые детали необходимо заменить на новые.
Для сборки установить фланец-крышку 14 на специальное приспособление (см. рис.8-17) и вставить в нее поршень 4 в сборе. Далее установить силовую пружину 8 сужающейся петлей к поршню и накрыть ее цилиндром 7 так, чтобы патрубок дренажной трубки находимся посередине между бобышками фланца-крышки 14.
Сжать пружину 8 винтом приспособления и закрепить цилиндр 7 к фланцу-крышке болтами 2 и гайками 24. Отвернуть винт приспособления, вынуть из него энергоаккумулятор и закрепить его в тисках за фланец-крышку 14.
завернуть специальным ключом винт 9 растормаживания, смазав его предварительно графитной смазкой ВНИИНП-232, ГОСТ 14068-79. Перевернуть энергоаккумулятор в тисках на,180 градусов подать в энергоаккумулятор воздух под давлением не менее 0,5 Мпа (5 кгсlсм2) и установить в поршень 4 (см. рис.
8-15) кольцо 25, осадив его оправкой, игольчатый подшипник 13, заполненный .смазкой ЦИАТИМ-221, и упорное кольцо 27, ориентировав его фаской вверх.
энергоаккумулятор
Выпустить воздух из энергоаккумулятора и вывернуть винт 9 растормаживания наблюдая при этом подается ли толкатель 4 После того как обеспечено нормальное растормаживание, нужно вновь завернуть его моментом 40…50 Н.
https://www.youtube.com/watch?v=iPLSGQyZTX8
м Вновь подать воздух под давлением 0,5 мпа в энергоаккумулятор визуально проверить правильность установки упорного кольца 33 надеть резиновое уплотнительное кольцо на толкатель 8 нанести на его резьбу каплю анаэробного герметика и завернуть в поршень 4 моментом 40-50 Нм.
Добавляем масло в камеру энергоаккумулятора
Добавить масло нужно будет где-то грамм 100-150 в камеру энергоаккумулятора. Для этого вам нужно будет найти какой — нибудь шприц для закачивания масла. Масло будем закачивать через дренажную трубку.
Залитое масло будет смазывать стенки поршня энергоаккумулятора при работе, и будет смазывать манжету поршня и не даст манжете ссохнуться тем самым увеличит срок службы.
сморите видео
Энергоаккумулятор МАЗ устройство и функции
Как проверить датчик коленвала ваз 2115 инжектор 8 клапанов
Большинство грузовых автомобилей, в том числе МАЗ и КАМАЗ, оснащены тормозной системой, работающей от пневмопривода. Работа агрегатов обеспечивается за счет создания усилия в тормозной камере. В результате колодки в барабане разжимаются. Но такой вариант подходит только для рабочих тормозов, которые используются при движении с включенным мотором. Для функционирования запасной и стояночной систем торможения требуется пружинный энергоаккумулятор МАЗ.
В данной статье мы расскажем вам об особенности работы, устройстве, а также функциях агрегатов.
Принцип работы энергоаккумулятора МАЗ
Современное устройство запасает энергию, которая требуется для работы автомобильных тормозов при отсутствии источника сжатого воздуха, то есть при остановке мотора и компрессора.
В прочном энергоаккумулятора КАМАЗ МАЗ есть небольшая сжатая пружина, в которой происходит накопление энергии.
При необходимости она максимально разжимается, заставляя работать механизмы тормоза в колесах. Сначала пружина сжимается за счет силы воздуха, поставляемого пневмосистемой.
В случае использования ручного тормоза пружина создает небольшое усилие, удерживающее колодки на барабане.
При возникновении неисправностей энергоаккумулятор МАЗ способен обеспечить торможение в аварийном режиме.
Энергоаккумулятор МАЗ – устройство и функции
Пружинно-пневматический агрегат состоит из:
- Цилиндрического корпуса из прочного металла;
- Мощной витой пружины;
- Поршня в форме цилиндра с толкателем;
- Винта растормаживания и небольшой гайки.
В специальных камерах энергоаккумулятора МАЗ имеются штуцеры. Устройство устанавливается на тормозную камеру таким образом, чтобы толкатель поршня оказался напротив отверстия в камере. Для эффективного выпуска воздуха в момент сжатия пружины предусмотрена дренажная трубка.
Тип механизма обозначается дробным числом, где первая цифра указывает на величину эффективной площади мембраны в тормозной камере. Например, энергоаккумулятор МАЗ 24.
Чаще всего встречаются такие неисправности системы, как повреждение корпуса, износ диафрагмы и обрыв ботов крышки. Необходимо регулярно осматривать механизмы на предмет поломок и при необходимости ремонтировать либо заменять детали.
Стоимость восстановления машины с неисправностями в тормозной системы, значительно выше, чем цена энергоаккумулятора МАЗ.
Поэтому если вам необходимо сделать ремонт грузового автомобиля, обращайтесь в нашу компанию. Мы поможем вам купить запчасти МАЗ по самой выгодной цене. Также организуем доставку деталей в любой город России.
У вас остались какие-либо вопросы? Звоните в офис компании +7 (495) 223-89-79. Квалифицированные специалисты помогут подобрать качественный энерго аккумулятор МАЗ необходимой модели.
Устройство тормозной камеры
Мембранные тормозные камеры предназначены для преобразования энергии сжатого воздуха в работу по приведению в действие тормозных механизмов.
Полость над мембраной 3 через резьбовой штуцер 1 в крышке 2 соединена с подводящей магистралью рабочей тормозной системы. Мембрана зажата между корпусом камеры 8 и крышкой 2 стяжным хомутом 6, состоящим из двух полуколец. Полость под мембраной соединена с окружающей средой через дренажные отверстия, выполненные в корпусе камеры. Камера прикреплена к кронштейну двумя болтами 13, приваренными к фланцу, который вставлен в корпус камеры изнутри и прижат к дышлу корпуса возвратной пружиной 5.
При торможении, т. е. при подаче сжатого воздуха через ввод I, мембрана прогибается, воздействует на диск 4 и перемещает шток 7, который поворачивает регулировочный рычаг тормозного механизма вместе с разжимным кулаком. Кулак прижимает колодки к тормозному барабану с силой, пропорциональной давлению поданного в тормозную камеру сжатого воздуха.
При растормаживании, т. е. при выпуске воздуха из камеры, под действием пружины 5 диск со штоком и мембраной возвращаются в исходное положение. Регулировочный рычаг с кулаком и колодками под действием стяжных пружин тормозного механизма возвращается в расторможенное положение.
1 — штуцер;
2 — крышка корпуса;
3 — мембрана;
4 — опорный диск;
5 — возвратная пружина;
6 — хомут;
7 — шток;
8 — корпус камеры;
9 — кольцо;
10 — контргайка;
11 — защитный чехол;
12 — вилка;
13 — болт;
I — ввод
Мембранная тормозная камера
Тормозная камера с энергоаккумулятором состоит из двух частей: мембранной бесфланцевой тормозной камеры и пружинно-пневматического цилиндра. Мембранная камера выполняет функции исполнительного органа рабочей тормозной системы, а пружинный энергоаккумулятор в зависимости от управления может быть исполнительным органом: а) запасного тормоза — при регулируемом выпуске сжатого воздуха из-под пружины с помощью крана со следящим действием; б) стояночного тормоза — при нерегулируемом выпуске сжатого воздуха из-под пружины без следящего действия.
При включении рабочей тормозной системы тормозные механизмы приводятся в действие штоками 10 мембранных тормозных камер, устройство и принцип работы которых практически не отличаются от передних тормозных камер.
При включении стояночной тормозной системы сжатый воздух выпускается из полости A под поршнем 6. Поршень под действием силовой пружины 7 движется вниз и перемещает толкатель 4, который через подпятник 9 воздействует на мембрану 3 и шток тормозной камеры, в результате чего происходит торможение автомобиля.
При выключении стояночной тормозной системы сжатый воздух подается под поршень 6, который вместе с толкателем перемещается вверх, сжимая пружину и давая возможность штоку тормозной камеры под действием возвратной пружины 1 вернуться в исходное положение.
Тормозная камера с пружинным энергоаккумулятором
1, 7 — пружины; 2 — диск; 3 — мембрана; 4 — толкатель;
5 — цилиндр; 6 — поршень; 8 — болт; 9 — подпятник; 10 — шток
При торможении запасной системой воздух из цилиндров энергоаккумуляторов выпускается не полностью, а лишь в меру необходимой эффективности торможения автомобиля, что соответствует промежуточным положениям рукоятки крана управления. Таким образом, от величины угла поворота рукоятки крана зависит величина тормозной силы на колесах, т.е. эффективность торможения.
Устройство энергоаккумулятора — особенности, схема и отзывы
Тормозная система грузового автомобиля оснащена энергоаккумулятором. Что это такое? Это ответственная и важная часть тормозных пневматических систем грузовых автомобилей. С устройством и работой энергоаккумулятора знакомы дальнобойщики. Владельцы легковых автомобилей могут даже не догадываться о существовании такого механизма.
Описание
Энергоаккумлятор (фото механизма читатель может увидеть в нашей статье) является одной из составляющих в приводе стояночной либо вспомогательной тормозной системы. Используется на автобусах и грузовиках. В основном, это довольно крупные автобусы и грузовики массой более восьми тонн. Энергоаккумлятор предназначен для того, чтобы управлять работой колодок за счет давления в пневматической системе рабочего контура или через пружину при работе в условиях стоянки на ручном тормозе.
Базовая конструкция
Рассмотрим устройство энергоаккумулятора. На подавляющем большинстве современных грузовых авто можно видеть тормозные камеры. Которые оснащены пружинными энергоакумуляторами. Это классическая конструкция, разработанная еще в 50-х годах. Данный тип энергоаккумулятора считают самым надежным и долговечным. Но опыт использования таких устройств в тяжелых условиях выявил слабые места – низкая коррозионная стойкость, слабая защищенность механизма от влаги и грязи, слабая износостойкость уплотнителей. Все эти факторы не самым лучшим образом сказываются на стабильности агрегатов и приводят к отказу энергоаккумулятора.
Узел накапливает энергию сжатой пружины, а при необходимости освобождает ее. Какое имеет энергоаккумулятор «Вабко» устройство? Чаще всего он установлен на тормозных камерах и представляет собой корпус, поршень, толкатель, винт-ось. Пружина имеет достаточно высокую мощность. Она может высвобождать усилие порядка 2 тонн. После этого поршень и толкатель давят с этим усилием на шток в приводе тормозного механизма. Когда из-под поршня устройства (энергоаккумулятора) выходит сжатый воздух, удерживающий пружину сжатой, тогда в работу вступает стояночный тормоз. Когда он отработал, воздух снова поступает под поршни.
Продолжаем изучать устройство тормозной камеры с пружинным энергоаккумулятором. Винт-ось в данном агрегате также важен. Он необходим, чтобы можно было отключать тормоз вручную. Отключение осуществляется посредством сжатия пружины. Иногда данная необходимость ручного отключения возникает, когда нужно транспортировать машину, если в ресивере по причине неисправного компрессора или неработающего двигателя отсутствует воздух.
Принцип действия
Рассмотрим устройство энергоаккумулятора «Камаз» в разборе. Когда задействуется рабочая тормозная система, то сжатый компрессором воздух поступает в полость над диафрагмой. Диафрагма под действием давления прогибается и воздействует на диск, двигая шток. Последний проворачивает регулировочный рычаг, а тот приводит в действие разжимной кулачок тормозного механизма.
Какое имеет энергоаккумулятор «Камаза» устройство и работу? Задние и средние колеса тормозятся по тому же принципу, что и передние. Когда водитель использует стояночный тормоз, то воздух, который находится под поршнем устройства (энергоаккумулятора), выходит оттуда. Разжимается пружина и поршень перемещается вправо. За счет диафрагмы толкатель воздействует на шток, перемещающий регулировочный рычаг.
В результате всех действий автомобиль может затормозить до полной остановки. Когда водитель отключает стояночный тормоз, воздух снова подается под поршень. Последний смешается влево, пружина сжимается, шток возвращается в штатное положение. Вот, как работает энергоаккумулятор.
Отзывы говорят, что если нужно аварийно затормозить автомобиль, когда отсутствует возможность использовать экстренное торможение, следует выкрутить винты ручника, отвечающие за эти задачи.
Типы
Данные агрегаты отличаются друг от друга комплектностью, типом подключения к тормозной камере, техническими характеристиками.
Что касается комплектации, то независимо от принципа работы энергоаккумулятора, выделяют отдельные устройства для установки на разные типы тормозных камер, а также устройства вместе с тормозной камерой.
В чем их задача? Первый тип необходим для ремонтных работ тормозных камер, а также модернизации. Компонент второго типа уже подобран по техническим характеристикам и может применяться для ремонта без необходимости сборки-разборки дополнительно.
Энергоаккумуляторы также делятся на два типа по соединению с тормозной камерой. Это соединение фланцем с одним хомутом и с болтом, а также фланцевое соединение с двумя хомутами.
Фланцы для энергоаккумуляторов применяют всегда — утверждают в отзывах. Они позволяют не только надежно зафиксировать компоненты, но и правильно их расположить друг относительно друга. Если использовать первый тип соединения, то с энергоаккумлятором фланец соединяется болтами и гайками. А с тормозной камерой – хомутом.
Между обычными энергоаккумуляторами и механизмами в сборе с тормозной камерой имеется важное отличие. Это эффективная площадь мембраны, поршня. Она выражается в квадратных дюймах. Сейчас широко применяются модели с площадью в 20, 24, 30 квадратных дюймов.
Где установлен?
Принцип работы энергоаккумулятора предусматривает подключение к тормозной камере. На большинстве грузовиков он устанавливается на тормозных камерах среднего и заднего ведущих мостов. На рулевой оси данные механизмы не применяются.
Установка
На грузовом авто тормозная камера и подключенный к ней пружинный энергоаккумулятор смонтирован на кронштейнах разжимных кулаков. Крепеж осуществляется двумя гайками, накрученными на болты камер. Зона установки должна предоставлять достаточно места, чтобы подключить шланги и трубопроводы для подвода сжатого воздуха. В целом, установка энергоаккумулятора – относительно несложный процесс.
Вначале требуется демонтировать тормозные камеры и соединить их с энергоакумуляторами. Шланги для воздуха в полости над диафрагмой подключают к соответствующим штуцерам. Далее устанавливают и запитывают ресивер. С него воздух подается на ускорительный клапан и на рычаг стояночного тормоза. Далее трубка идет на ускорительный клапан в верхнюю часть.
Затем нужно лишь подать воздух к верхней части энергоаккумулятора – туда, где установлены пружины. Если требуется замена энергоаккумулятора, можно пользоваться этой краткой инструкцией.
Рекомендации по сборке
Специалисты по тормозным системам грузовиков дают рекомендации по сборке данных агрегатов. Первым делом, сборка должна осуществляться очень аккуратно – внутрь механизма не должна попасть стружка или абразивная пыль, грязь и другие вещества. Также нужно помнить о том, что написано на фланце — пружина в напряжении.
При сборке все детали механизма, которые трутся, должны быть тонким слоем смазаны. При сборке резиновых элементов важно проявлять максимальную осторожность – их очень легко повредить.
Если на резиновых изделиях имеются дефекты, элемент подлежит замене. Подключение камеры должно выполняться строго по инструкции к автомобилю. Винт для оттормаживания должен быть полностью затянут. После сборки и установки нужно минимум три раза подать и спустить воздух в систему.
Этих же рекомендаций стоит придерживаться и при демонтаже агрегата. Как снять на автомобиле МАЗ энергоаккумулятор? Устройство демонтируется в обратном порядке. Нужно снять тормозную камеру, а затем открутить гайки фланцевого соединения.
Выбор агрегатов
Рынок запасных комплектующих для грузовых авто предлагает довольно большой выбор. Можно выделить устройства, имеющие различные параметры, агрегаты для прицепов с осями SAF, ROR, BPW. Также имеется большой выбор энергоаккумуляторов для полуприцепов с дисковыми и барабанными тормозными механизмами. Энергоаккумулятор и тормозные камеры могут устанавливаться как на импортные модели, так и на отечественные КамАЗы и МАЗы, хотя так делать не всегда стоит — говорят отзывы. Автомобиль нужно комплектовать только предназначенными под конкретную модель запасными частями. Иначе нельзя гарантировать качественную и стабильную работу такого механизма.
Устройство энергоаккумулятора КАМАЗ | ГРУЗОВИК.БИЗ
Тормозная система автомобилей КАМАЗ
Автомобили этого производителя, помимо тормозной системы, оснащённой пневматическим приводом, имеют также стояночную и запасную тормозные системы, оборудованные пружинными энергоаккумуляторами, которые устанавливаются на заднем ведущем мосту, а также на среднем ведущем мосту. Также на них установлена вспомогательная система тормозов.
Энергоаккумулятор удерживает машину заторможенной на стоянке, играя роль стояночной системы тормозов, в автоматическом режиме затормаживая движущееся авто при повреждении трубопроводов, входящих в состав пневматического привода тормозов, либо отказе компрессора.
Как работает энергоаккумулятор на КАМАЗе
Схема энергоаккумулятора КАМАЗ подразумевает его крепление к тормозной камере заднего ведущего моста и среднего ведущего моста с образованием общего тормозного устройства, которое включает тормозную камеру и цилиндр энергоаккумулятора. Тормозная камера имеет корпус, состоящий из 2-х половин. Между этими половинами находится прорезиненная диафрагма. Ниже диафрагмы размещён опорный диск из металла, который соединяется со штоком. Под этим диском расположена пружина конической формы.
Шток соединён с рычагом, входящим в разжимной кулак тормозных колодок, будучи закрыт чехлом из резины, который предотвращает проникновение грязи и пыли. Цилиндр энергоаккумулятора содержит установленный герметично поршень из стали с уплотнением. Поршень испытывает воздействие мощной силовой пружины, которая стремится к удержанию его в самой нижней позиции, что отвечает заторможенному состоянию авто. Внизу в поршень установлена опорная шайба, а также запрессована труба из стали, в которую, в свою очередь, вставлен толкатель, имеющий уплотнитель. Верхняя часть тормозной камеры трубы имеет кольцевое уплотнение.
В трубе установлено устройство, которое осуществляет механическое растормаживание колёс для отведения машины к безопасному месту либо её буксирования в случае неисправности тормозного привода. Устройство включает винт из стали, который ввёрнут в бобышку, которая приварена к верху цилиндра, а также упорное стопорное кольцо, которое запирает подшипник с кольцом из резины и обоймами на винтовом хвостовике. Находящаяся сверху полость цилиндра посредством трубы соединяется с полостью камеры под диафрагмой, сообщающейся с атмосферой.
Принцип работы энергоаккумулятора КАМАЗ
- Во время движения авто при условии исправности привода сжатый воздух идёт из баллонов через трубопроводы и штуцер внутрь цилиндра энергоаккумулятора, действуя на поршень, который вследствие этого поднимается, сжимая пружину.
- Поршень при подъёме уводит трубу с толкателем. Пружина тормозной камеры действует на диафрагму, а также на диск, поднимая их.
- С диском происходит подъём также штока, что приводит к прекращению действия на разжимной кулак, а также на рычаг, позволяя стяжным пружинам стягивать колодки таким образом, чтобы между тормозным барабаном и колодками появился зазор. Благодаря этому колёса осуществляют свободное вращение.
- Во время торможения машины, осуществляемого тормозной системой, воздух в сжатом состоянии идёт через трубопровод в полость тормозной камеры над диафрагмой, прогибая последнюю и действуя посредством диска на шток, выдвигающийся и поворачивающий рычаг с разжимным кулаком, прижимающим тормозные колодки к барабанам.
- В этот момент между колодками и барабанами появляется сила трения, что ведёт к остановке авто. После отпускания тормозной педали происходит выход воздуха в наружную атмосферу, диафрагма со штоком принимают первоначальное положение, происходит растормаживание колёс, машина может двигаться дальше.
Энергоаккумулятор КАМАЗ: для чего нужен
Устройство энергоаккумулятора КАМАЗ в разборе предусматривает, что во время движения машины и использования рабочей тормозной системы происходит непрерывное поступление сжатого воздуха внутрь цилиндра энергоаккумулятора, пружина удерживается в сжатом положении, накапливая кинетическую энергию. Если тормозной пневматический привод либо компрессор неисправен и это повлекло утечку воздуха, последний не будет идти внутрь цилиндра энергоаккумулятора, тогда как присутствующий в нём воздух покинет его, благодаря чему пружина распрямится и будет действовать на поршень и опускать его.
Поршень, в свою очередь, будет воздействовать торцом на разжимной кулак и шток. Этот кулак в ходе поворачивания прижмёт тормозные колодки заднего моста и среднего моста к барабанам. Между барабаном и колодками появится сила трения, удерживающая авто в заторможенном положении. Поскольку энергоаккумулятор срабатывает весьма оперативно, машина может остановиться прямо на проезжей части и перекрыть движение на ней. Потому имеется аварийная система растормаживания, наполняющая цилиндры энергоаккумуляторов воздухом, идущим в сжатом состоянии из баллона.
Энергоаккумулятор: принцип работы, устройство, особенности
На чтение 6 мин.
Коммерческая техника (грузовые автомобили и автобусы) оснащается преимущественно пневматической тормозной системой. Данный узел имеет множество отличий от гидравлики. Одна из его отличительных особенностей – это работа стояночного тормоза. Основной составляющей стояночной системы является энергоаккумулятор (фото механизма есть в нашей статье). Для чего он необходим, как работает и как устроен? Рассмотрим далее.
Назначение
Как мы уже сказали ранее, грузовики и автобусы оснащены воздушной тормозной системой. В отличие от гидравлики, она более простая и надежная. Привод тормозных механизмов осуществляется посредством сжатого воздуха, поступающего через специальные камеры. Давление в контурах составляет от 6 до 12 атмосфер. Однако работать данная система может только на заведенном двигателе. И чтобы система удерживала автомобиль во время стоянки, в конструкции имеется энергоаккумулятор.
Что это за механизм? Это пневмомеханический элемент, входящий в тормозную систему грузовиков и автобусов, который запасает энергию для торможения транспортного средства при остановленном двигателе. Принцип работы энергоаккумулятора направлен на прижим колодок к дискам. При этом для прижима не требуется подачи сжатого воздуха. Кроме того, энергоаккумулятор участвует в работе запасной тормозной системы. От данного механизма зависит управляемость машины в случае неисправности основной системы. Устанавливается элемент на задней оси автомобиля. Это может быть как одна, так и несколько осей.
Конструктивные особенности механизма
Вне зависимости от типа, энергоаккумуляторы имеют одинаковое устройство. Так, в основе конструкции имеется металлический корпус. Он представлен в виде открытого стакана. Последний может быть с коническими, цилиндрическими или сферическими стенками. В нижней его части присутствует штуцер. Он служит для соединения тормозной камеры и подпоршневого пространства посредством дренажной трубки.
Внутри стакана имеется витая пружина. Она закрыта поршнем или же эластичной мембраной вверху. В центре есть трубчатый толкатель. Если в конструкции энергоаккумулятора авто предусмотрен поршень, то трубчатый толкатель выполняет роль штока. В случае с мембраной толкатель удерживает стержневой шток. Последний нужен для привода мембраны и штока тормозной камеры. В нижнюю часть его закручивается болт. Он необходим для растормаживания автомобиля в случае отсутствия подачи воздуха в энергоаккумулятор.
На данный момент современные энергоаккумуляторы отличаются способом соединения с тормозной камерой и комплектностью. Что касается последней характеристики, ЭА могут быть представлены:
- В сборе с тормозной камерой.
- Как отдельные механизмы для соединения с разными типами камер.
В последнем случае узел служит для модернизации ли ремонта тормозной камеры. Если «F имеет первую комплектность, он может использоваться на автомобиле без проведения дополнительных разборочных и сборочных работ.
Разновидности по способу соединения
В данном случае энергоаккумуляторы разделяются на две категории:
- Фланец с двумя хомутами.
- Фланец с хомутом и болтовым соединением.
При установке энергоаккумулятора, для соединения механизма с тормозным контуром, всегда используется фланец. Он служит не только для фиксации компонентов. Также от него зависит правильное их расположение. Таким образом, при замене энергоаккумулятора фланец выполняет роль центровки и выдерживания расстояния. Если использовать элемент второго типа, здесь фланец соединяется с ЭА при помощи нескольких болтов и гаек. В первом же случае соединение более простое, и осуществляется посредством металлического хомута.
Какие еще есть отличия между энергоакумуляторами? Они отличаются по эффективной площади мембраны или поршня. Данная характеристика выражена в квадратных дюймах.
Наиболее распространены сегодня энергоаккумуляторы, где площадь мембраны или поршня составляет 20, 24 и 30 квадратных дюймов. У тормозной камеры площадь соответствующих компонентов варьируется в диапазоне от 12 до 30 квадратных дюймов. Если энергоаккумулятор продается в сборе, то это значение обозначается двумя цифрами через дробь. Первое число всегда обозначает площадь мембраны камеры. А вторая говорит уже о площади мембраны энергоаккумулятора.
Принцип работы
Данный элемент используется только вместе с тормозной камерой. Эта особенность позволяет исключить лишние соединения с колесными механизмами. Как работает энергоаккумулятор? Во время движения транспортного средства, сжатый воздух подается в энергоаккумулятор. За счет давления, сжимается витая пружина. В таком случае шток будет отводиться от мембраны тормозной камеры. И ЭА никак не влияет на работу основной тормозной системе. Когда машина ставится на ручной тормоз, из корпуса энергоаккумулятора стравливается воздух. Пружина уже не держится под давлением и будет разжиматься. Далее с помощью штока разжимаются колодки.
Таким образом, принцип работы энергоаккумулятора состоит в удерживании автомобиля на месте за счет силы сжатия витых пружин. Когда автомобиль снимается с ручника, в механизм вновь подается воздух. Он сжимает пружину и растормаживает колеса. Стоит отметить, что данная пружина имеет большую жесткость. При проведении ремонта следует воспользоваться специальным инструментом для ее снятия и установки (но о ремонте поговорим немного позже).
Аварийное растормаживание
Есть ситуации, когда нужно отбуксировать автомобиль, в котором нет возможности подать сжатый воздух в энергоаккумуляторы. В таком случае можно применить ручное растормаживание. Для этого есть специальный болт, расположенный на задней стенке механизма. Если его вкрутить, пружина будет стягиваться. Так, постепенно отводятся колодки и автомобиль снова становится движимым.
Особенности
Кроме того, энергоаккумулятор участвует в работе запасной тормозной системе. случается, что тормозная камера не может задействовать колодки. Это может произойти из-за разрегулировки штока либо разрушения диафрагмы. В таком случае в работу включается энергоаккумулятор. Принцип работы его будет следующим. Если необходимо снизить скорость, из механизма частично стравится воздух. Шток приведет в действие тормозной механизм. Но стоит понимать, что такой режим работы для энергоаккумулятора нехарактерен. Поэтому использовать транспортное средство на запасной системе можно только лишь с целью движения к месту ремонта.
Обслуживание и ремонт
Механизм устроен очень просто, а потому крайне надежен и требует минимального внимания. В чем заключается уход? При эксплуатации автомобиль требуется лишь осматривать энергоаккумулятор на предмет каких-либо повреждений. Если говорить про ТО, то система нуждается в периодической регулировке привода колесных механизмов.
В случае износа уплотнителей, мембраны или поршня, выполняется их полная замена. Зачастую для энергоаккумуляторов предлагаются рекомплекты, которые уже содержат данные элементы. Как определить, что требуется ремонт? Водитель может заметить, что за время стоянки из системы куда-то пропал воздух. Также будут хуже работать тормоза.
Перед тем как снять энергоаккумулятор, нужно прочитать технику безопасности. При демонтаже сжатая пружина может травмировать человека. Сборка энергоаккумулятора осуществляется посредством специального приспособления, которое безопасно сжимает пружину. Выполнять работы без этого инструмента крайне опасно.
Заключение
Итак, мы рассмотрели принцип работы энергоаккумулятора и его устройство. Как видите, механизм имеет простую конструкцию, однако его наличие крайне важно в любой пневматической тормозной системе. Сам узел достаточно надежен и при проведении своевременного ТО будет функционировать, надежно удерживая транспортное средство как на ровной поверхности, так и под уклоном.
