Полная глубина колодца по профилю что это – Подбор канализационного колодца. Таблица канализационных колодцев. — Мир водоснабжения и канализации

Содержание

Подбор канализационного колодца. Таблица канализационных колодцев. — Мир водоснабжения и канализации

Эта статья будет интересна для начинающих проектировщиков.

При выполнения проекта по наружным сетям канализации в состав проекта входит обязательный лист «Таблица канализационных колодцев».

Данная таблица в зависимости от района строительства выполняется по двум вариантам:

  • для всей территории России (кроме Москвы) ее можно выполнять согласно ТП 902-09-22.84 Альбом 2.
  • для Москвы ее выполняют по СК 2201-88  или ПП 16-8.

Рассмотрим оба варианта по порядку.

Пример таблицы канализационных колодцев показан ниже:

В колонке 1 показаны обозначения канализационных колодцев в произвольной форме согласно Вашим профилям.

В колонке 2 показана марка колодца по грунтовым условиям согласно ТП 902-09-22.84 (I — для сухих не просадочных грунтов, II — для мокрых грунтов, III- для просадочных грунтов). Примечание: Как правило на территории России II тип грунтов. Иногда встречается III. За мою обширную практику ни разу не встречала I тип грунта. Даже если у Вас нет грунтовых вод, то всегда есть верховодка. Т.е. тип грунта необходимо брать — II (при верховодке или грунтовых водах в зоне прокладке сетей канализации.

В колонке 4 показана полная глубина колодца. Этот показатель вычисляется следующим образом:

«Полная глубина колодца» = «Глубина заложения низа трубы по профилю» + «высота люка относительно земли».

«Высота люка относительно земли» принимается 0мм для люков расположенных на асфальте (брющатке и т.д.), принимается 50-70мм для люков расположенных в зеленой городской зоне, принимается 500мм для люков расположенных в зеленой не застроенной зоне.

В колонке 6 показана глубина лотка. Ее определяем по ТП 902-09-22.84, в зависимости от типа колодца, диаметра наибольшего трубопровода. Как правило лоток 100 мм выше самого большого трубопровода в колодце.

В колонке 3 показана марка колодца. Ее берем согласно ТП 902-09-22.84 колонка 1, таблица 1, 2, 3, 4. Чтобы подобрать марку колодца нужно выполнить несколько шагов:

  1. Определяемся с типом колодца согласно плана трассы. Колодцы подразделяются на линейный «КМЛ-…» (одна труба вошла в колодец и одна вышла из колодца в том же направлении) — подбор выполняем по таблице 1, ТП 902-09-22.84.
    Поворотный колодец
      «КМП-…» (одна труба вошла в колодец и одна труба вышла из колодца, но изменила направление) — подбор выполняем по таблице 2, ТП 902-09-22.84. Колодец с одним присоединением «КМУ1-…» (когда две трубы вошли в колодец и одна труба из колодца вышла) — подбор выполняем по таблице 3, ТП 902-09-22.84. Колодец с двумя присоединениями «КМУ2-…» (когда три трубы вошли в колодец и одна труба из колодца вышла) — подбор выполняем по таблице 4, ТП 902-09-22.84.
  2. С таблицей определились. Теперь необходимо определить диаметр нашего колодца
    (колонка 5)
    . Типовой диаметр колодца — 700мм, 1000мм, 1500мм, 2000мм. Диаметр зависит от глубины заложения лотка трубы, от количество подключений, диаметра трубопроводов. Т.е. в таблице 1,…4 Вы подбираете диаметр колодца согласно диаметрам Ваших трубопроводов. Но не забываете, что если лоток залегает более чем на 3,0м (включительно), то минимальный диаметр колодца должен быть не менее 1500мм. Даже если в типовом проекте для этого диаметра колодца, диаметры трубопроводов не соответствуют Вашему варианту.
  3. Выбираем высоту рабочей части (это расстояние от верха бетонного лотка колодца до низа перекрытия) — колонка 7. В основном высота рабочей части зависит от глубины колодца. И подбирается практически полностью на усмотрение проектировщика. При выборе высоты рабочей части необходимо учитывать несколько правил: 1) Комфортная высота рабочей части для обслуживания колодца составляет
    1800мм
    . 2) Высота рабочей части всегда кратна 300мм. 3) Если колодец очень глубокий, то высоту рабочей части необходимо подбирать таким образом, чтобы горловина не была более 1000мм, (т.к. человеку не комфортно спускаться в колодец с высокой горловиной). 4) Если колодец мелкого заложения, то при выборе высоты рабочей части необходимо не забывать, что минимальная высота горловины 350мм (из конструктивных особенностей).
  4. Все неизвестные параметры для подбора колодца определены. Можно подобрать марку канализационного колодца согласно ТП 902-09-22.84.

В колонке 8 — значение высоты горловины. Оно определяется:

«Высота горловины» = «Полная глубина колодца (колонка 4)» — «высота лотка (колонка 6)» — «высота рабочей части (колонка 7)».

В колонке 9 — показано значение объема основных конструкций. Его можно посчитать согласно ТП 902-09-22.84. В своих проектах я никогда не трачу время на подсчет этой величины. Никогда и никому не требовалась эта цифра. Если есть время, можете его посчитать, для полноты проекта.

В колонке 10 — показана высота перепада. Эту цифру показывают для перепадных колодцем (когда отметка подводящего и отводящего трубопроводов отличаются).

В колонке 11 — показан объем бетона на лоток. Если диаметры всех трубопроводов в колодце соответствуют выбранной марке колодца, то объем бетона на лоток берем согласно таблицам 1…4 ТП902-09-22.84. Для остальных колодцев объем бетона на лоток Вы будете считать в ручную, используя знания геометрии.

В колонке 12— показываем тип люка. Зависит от того где люк расположен (под проезжей частью или в зоне газона). Подбираем согласно ТП 902-09-22.84.

В колонке 13 — показываем тип стремянки. Марка зависит от высоты рабочей части колодца. Подбирается согласно ТП 902-0922.84.

В колонке 14— указываем наличие гидроизоляции. Она требуется для строительства колодцев в мокрых грунтах или при наличии верховодки. Выполняется битумом в два слоя снаружи и внутри колодца.

Для частных проектов (частный загородный дом) таблица канализационных колодце может быть в расширенном виде.

В колонках 14-24 расписано подробно из чего состоит колодец.

Для проектов, выполненных в Москве таблица колодцев выглядит следующим образом:

Таблицу выполняют по ПП16-8.

Обратите внимание!

В высоту колодца входит лотковая часть. И не входит: люк, горловина и опорная плита.

Пример 1: Колодец К1 (из таблицы) имеет глубину до лотка трубы 2320мм. Люк на 50мм выше земли. Т.е. полная глубина колодца 2320+50=2370мм.

 Высота колодца по КК-15.20 — 2040мм (без плиты перекрытия, горловины и люка). Расстояние от низа колодца до лотка трубы — 120мм (согласно ПП16-8).

Плита перекрытия -120мм. Конструкция люка + плита опорная УОП-6 — 330мм.

2040-120=1920мм. Еще необходимо сверху рабочей части установить плиту перекрытия, опорную плиту УОП-6 и люк.

2370-1920-120-330=0мм.

Пример 2: Колодец К2 (из таблицы) имеет глубину до лотка трубы 2940мм. Люк на 80мм выше земли. Т.е. полная глубина колодца 2940+80=3020мм.

Высота колодца по КК-15.20 — 2040мм (без плиты перекрытия, горловины и люка). Расстояние от низа колодца до лотка трубы — 120мм (согласно ПП16-8).

Плита перекрытия -120мм. Конструкция люка + плита опорная УОП-6 — 330мм.

2040-120=1920мм. Еще необходимо сверху рабочей части установить плиту перекрытия, опорную плиту УОП-6 и люк.

3020-1920-120-330=650мм.

Остается: На оставшиеся 650мм добираем кольца горловины: К-7-5 (высотой 500мм) + К-7-1,5 (высотой 150мм).

Т.е. 650-500-150мм = 0мм.

Колодец собран.

Вот примерно таким образом собирается канализационный колодец по ПП16-8.

Аналогично, Вы можете собирать колодец для московских проектов по СК2201-88, используя в качестве рабочей части — готовые рабочие камеры КЛ-10 … КЛ-20. Они имеют фиксированную высоту. И лоток для бытовой канализации отливается внутри этих камер на месте строительства. Для водостока (дождевая канализация) используется тот же типовой проект СК2201-88, но лоток внутри рабочей камеры ВС-10…ВС-20 не отливается.



Надеюсь статья была для Вас полезной. Удачного Вам проектирования!







mir-vik.ru

Полная глубина колодца по профилю что это — Портал о стройке

В процессе эксплуатации колодца, в качестве источника питьевой воды на даче или приусадебном участке частного владения, обыденной является ситуация, когда количество притока и объем накопления, уменьшаются с течением времени, переставая удовлетворять потребности владельцев. В таком случае спасти ситуацию может углубление колодца, которое позволит достичь, более насыщенного водой, слоя почвы, а также увеличить глубину сооружения, а значит его объём, при условии сохранения неизменного диаметра шахты. От состояния существующей шахты и её материального исполнения будет зависеть то, как следует углубить колодец и можно ли будет это выполнить своими руками.

Инструменты для углубления колодца своими руками

Содержание статьи:

Незначительное углубление дна

При загрязнении донного фильтра или заиливании низа шахты водозаборного гидротехнического сооружения ввиду его отсутствия, может потребоваться чистка отложений и, сопровождающее её, углубление колодца, которое позволит достичь большего притока воды и обустроить более толстый и полноценный слой гравийной отсыпки.

Планируя подобные работы, следует приурочивать углубление колодца к периоду наименьшего стояния воды, которое характерно для конца августа или начала ноября, что позволит наиболее комфортно производить работы с наименьшим количеством откачек. Откачка воды является обязательным условием производства работ, если углубление колодцев производится своими руками, подразумевая спуск в шахту и ручную выработку гравийного фильтра и грунта до требуемой отметки.

Процесс углубления колодца

Докопка, которая допустима для конкретных колодцев без укрепления шахты, определяется плотностью грунта на уровне дна гидротехнического сооружения и может составлять несколько метров для суглинков или ограничиваться 0,5 метра, необходимой для обустройства донного фильтрующего слоя, при песчаной структуре пласта. Решив углубить колодец без обсадки стенок, следует помнить о необходимости сохранения опорной поверхности для шахты, делая выборку грунта с меньшей площади, чем внутренний размер укрепляющей конструкции, и оставляя запас не менее 10 см.

Изменение водоносного слоя

При небольшой глубине водозабора, составляющего 5 – 6 метров, и прекращении поступления воды, следует выполнить углубление колодца дополнительно на 5 – 10 метров, чтобы сместить зону притока до следующего водоносного слоя, являющегося более насыщенным и гарантирующим больший дебет. Принимая решение о том, как правильно организовать работы, чтобы углубить колодец без обрушения существующей шахты, следует рассматривать три технологии, имеющие наибольшую применимость:

  • осаждение существующей шахты путем подкапывания с последующим наращиванием оголовка;
  • углубление колодца бетонными кольцами меньшего диаметра;
  • увеличение глубины колодца с последующей обсадкой при помощи пластиковой трубы или песчано-полимерных колец.

Осаживание обсадки

Способ подразумевающий постепенное опускание ствола колодезной шахты применим только при сочетании следующих факторов:

  • в качестве конструктивных элементов укрепления стенок колодца выбраны железобетонные кольца;
  • сборка из колец не имеет значительных смещений отдельных элементов, ввиду жесткого скрепления между собой или из-за отсутствия подвижек слоев почвы;
  • кольца скреплены между собой, при помощи приварных элементов снаружи в процессе первичного монтажа или посредством закрепления металлических пластин изнутри, перед опусканием ствола шахты;
  • глубина проходки не превышает 10 метров, а грунт на уровне основания колодца имеет высокую плотность и гарантирует плавное опускание колонны;
  • существует возможность принудительного притока воздуха в колодец, механизированного подъема грунта с глубины и искусственного освещения рабочего пространства;
  • стояние воды достаточно низкое для того, чтобы обеспечить длительное производство работ без непрерывного обводнения и необходимости постоянного её откачивания;
  • сборка из железобетонных колец и проходка в земле имеют небольшой зазор, засыпанный гравием, что обеспечит отсутствие всасывания сооружения в грунт и возможность опускания.

Осаживание обсадки для углубления колодца

Как видно из обширного перечня «если», сочетание всех необходимых условий для того, чтобы выполнить углубление колодца своими руками методом осаживания шахты с последующим наращиванием, является практически нереальным и потому достаточно редко применяется на практике.

Применение бетонных колец

Если необходимо углубить колодец, который и без того достиг отметки 10 метров и более от поверхности земли, а пласты литосферы характеризуются подвижностью, что можно определить по наличию смещения установленных ранее конструктивных элементов, то рациональным решением будет использование буровой установки и железобетонных колец меньшего диаметра.

Углубление колодца кольцами меньшего диаметра

Перед тем, как принимать решение углубить колодец из бетонных колец, следует оценить целесообразность выполнения указанной операции, путем проверки совокупности следующих факторов:

  • нет возможности обустройства нового гидротехнического сооружения, из-за нехватки свободного пространства или отсутствия иных подъездных путей;
  • глубина существующего водозабора превышает 10-тиметровый уровень заглубления;
  • вода имеет питьевое качество, а состояние шахты не вызывает нареканий;
  • существенные сдвиги колец отсутствуют, а ствол проходки имеет относительно ровный вертикальный профиль;
  • суточное поступление воды составляет менее 1 метра от уровня дна или прекратилось полностью.

При сочетании всех перечисленных факторов, следует принимать решение об углублении существующего водозабора посредством привлечения специализированной организации, так как ручное производство работ на такой глубине крайне трудоемкий, утомительный и дорогостоящий процесс, не сопоставимый по цене с обустройством новой скважины на воду, способной удовлетворить насущные потребности.

При производстве работ осуществляется заглубление колодца до следующего водоносного горизонта, глубина залегания которого не должна при этом превышать 15 – 18 метров, потому что в противном случае выполнение работ становится не целесообразным и углублению колодца следует предпочесть бурение скважины, имеющей при равной глубине несоизмеримо меньший диаметр. Калибр колец, используемых при углублении колодца следует выбрать меньше на 0,2 – 0,3 м, в зависимости от степени относительного смещения установленных элементов и отклонения шахты от вертикали, определяющих допустимый диаметр бурового инструмента, который беспрепятственно сможет быть опущен до дна. Свободный проход бура, размер которого должен быть на 50 – 100 мм больше калибра используемых колец, гарантирует их свободное опускание, требующее использование крана.

Углубление колодца пластиковой трубой

Более экономичным способом углубления колодца, является обсадка ствола пластиковой гофрированной трубой, сравнительно недавно появившейся на рынке строительных материалов и только завоевывающей себе достойное место. Очевидным преимуществом при использовании полимерного материала является его вес, который при вдвое большей высоте составляет на порядок меньшую величину, что допускает использование подручных грузоподъемных средств, в виде треноги и блока, для опускания и монтажа конструктивных элементов.

Перед тем, как принять решение углубить колодец полимерной трубой, следует оценить действующие нагрузки пластов литосферы в месте водозабора, так как существенные сдвигающие усилия могут стать причиной повреждения стенок колодца при значительной его глубине.

Углубление колодца трубой

Использование долговечных полимерных конструктивных элементов можно рекомендовать не только для того, чтобы углубить колодец, но и в качестве сборки новой шахты пластиковой гофрированной трубой на всю высоту проходки. Подобное решение позволит обустроить колодец со стабильным притоком, который гарантируется его углублением, повышенным сроком службы и отсутствием примесей в воде, обеспечиваемыми использованием пластика в качестве материала шахты.

Прежде, чем принимать решение об углублении колодца следует оценить затраты на производство работ и сопоставить их с обустройством скважины, которая при том же уровне затрат позволит получить более эргономичное гидротехническое сооружение, занимающее меньше места и позволяющее получить более высокое качество воды.

Source: vodosistema.ru

Читайте также

stroyka.ahuman.ru

статьи ВК — Страница 2 — Мир водоснабжения и канализации

Эта статья будет интересна для начинающих проектировщиков.

При выполнения проекта по наружным сетям канализации в состав проекта входит обязательный лист «Таблица канализационных колодцев».

Данная таблица в зависимости от района строительства выполняется по двум вариантам:

  • для всей территории России (кроме Москвы) ее можно выполнять согласно ТП 902-09-22.84 Альбом 2.
  • для Москвы ее выполняют по СК 2201-88  или ПП 16-8.

Рассмотрим оба варианта по порядку.

Пример таблицы канализационных колодцев показан ниже:

В колонке 1 показаны обозначения канализационных колодцев в произвольной форме согласно Вашим профилям.

В колонке 2 показана марка колодца по грунтовым условиям согласно ТП 902-09-22.84 (I — для сухих не просадочных грунтов, II — для мокрых грунтов, III- для просадочных грунтов). Примечание: Как правило на территории России II тип грунтов. Иногда встречается III. За мою обширную практику ни разу не встречала I тип грунта. Даже если у Вас нет грунтовых вод, то всегда есть верховодка. Т.е. тип грунта необходимо брать — II (при верховодке или грунтовых водах в зоне прокладке сетей канализации.

В колонке 4 показана полная глубина колодца. Этот показатель вычисляется следующим образом:

«Полная глубина колодца» = «Глубина заложения низа трубы по профилю» + «высота люка относительно земли».

«Высота люка относительно земли» принимается 0мм для люков расположенных на асфальте (брющатке и т.д.), принимается 50-70мм для люков расположенных в зеленой городской зоне, принимается 500мм для люков расположенных в зеленой не застроенной зоне.

В колонке 6 показана глубина лотка. Ее определяем по ТП 902-09-22.84, в зависимости от типа колодца, диаметра наибольшего трубопровода. Как правило лоток 100 мм выше самого большого трубопровода в колодце.

В колонке 3 показана марка колодца. Ее берем согласно ТП 902-09-22.84 колонка 1, таблица 1, 2, 3, 4. Чтобы подобрать марку колодца нужно выполнить несколько шагов:

  1. Определяемся с типом колодца согласно плана трассы. Колодцы подразделяются на линейный «КМЛ-…» (одна труба вошла в колодец и одна вышла из колодца в том же направлении) — подбор выполняем по таблице 1, ТП 902-09-22.84. Поворотный колодец  «КМП-…» (одна труба вошла в колодец и одна труба вышла из колодца, но изменила направление) — подбор выполняем по таблице 2, ТП 902-09-22.84. Колодец с одним присоединением «КМУ1-…» (когда две трубы вошли в колодец и одна труба из колодца вышла) — подбор выполняем по таблице 3, ТП 902-09-22.84. Колодец с двумя присоединениями «КМУ2-…» (когда три трубы вошли в колодец и одна труба из колодца вышла) — подбор выполняем по таблице 4, ТП 902-09-22.84.
  2. С таблицей определились. Теперь необходимо определить диаметр нашего колодца (колонка 5). Типовой диаметр колодца — 700мм, 1000мм, 1500мм, 2000мм. Диаметр зависит от глубины заложения лотка трубы, от количество подключений, диаметра трубопроводов. Т.е. в таблице 1,…4 Вы подбираете диаметр колодца согласно диаметрам Ваших трубопроводов. Но не забываете, что если лоток залегает более чем на 3,0м (включительно), то минимальный диаметр колодца должен быть не менее 1500мм. Даже если в типовом проекте для этого диаметра колодца, диаметры трубопроводов не соответствуют Вашему варианту.
  3. Выбираем высоту рабочей части (это расстояние от верха бетонного лотка колодца до низа перекрытия) — колонка 7. В основном высота рабочей части зависит от глубины колодца. И подбирается практически полностью на усмотрение проектировщика. При выборе высоты рабочей части необходимо учитывать несколько правил: 1) Комфортная высота рабочей части для обслуживания колодца составляет 1800мм. 2) Высота рабочей части всегда кратна 300мм. 3) Если колодец очень глубокий, то высоту рабочей части необходимо подбирать таким образом, чтобы горловина не была более 1000мм, (т.к. человеку не комфортно спускаться в колодец с высокой горловиной). 4) Если колодец мелкого заложения, то при выборе высоты рабочей части необходимо не забывать, что минимальная высота горловины 350мм (из конструктивных особенностей).
  4. Все неизвестные параметры для подбора колодца определены. Можно подобрать марку канализационного колодца согласно ТП 902-09-22.84.

В колонке 8 — значение высоты горловины. Оно определяется:

«Высота горловины» = «Полная глубина колодца (колонка 4)» — «высота лотка (колонка 6)» — «высота рабочей части (колонка 7)».

В колонке 9 — показано значение объема основных конструкций. Его можно посчитать согласно ТП 902-09-22.84. В своих проектах я никогда не трачу время на подсчет этой величины. Никогда и никому не требовалась эта цифра. Если есть время, можете его посчитать, для полноты проекта.

В колонке 10 — показана высота перепада. Эту цифру показывают для перепадных колодцем (когда отметка подводящего и отводящего трубопроводов отличаются).

В колонке 11 — показан объем бетона на лоток. Если диаметры всех трубопроводов в колодце соответствуют выбранной марке колодца, то объем бетона на лоток берем согласно таблицам 1…4 ТП902-09-22.84. Для остальных колодцев объем бетона на лоток Вы будете считать в ручную, используя знания геометрии.

В колонке 12— показываем тип люка. Зависит от того где люк расположен (под проезжей частью или в зоне газона). Подбираем согласно ТП 902-09-22.84.

В колонке 13 — показываем тип стремянки. Марка зависит от высоты рабочей части колодца. Подбирается согласно ТП 902-0922.84.

В колонке 14— указываем наличие гидроизоляции. Она требуется для строительства колодцев в мокрых грунтах или при наличии верховодки. Выполняется битумом в два слоя снаружи и внутри колодца.

Для частных проектов (частный загородный дом) таблица канализационных колодце может быть в расширенном виде.

В колонках 14-24 расписано подробно из чего состоит колодец.

Для проектов, выполненных в Москве таблица колодцев выглядит следующим образом:

Таблицу выполняют по ПП16-8.

Обратите внимание! В высоту колодца входит лотковая часть. И не входит: люк, горловина и опорная плита.

Пример 1: Колодец К1 (из таблицы) имеет глубину до лотка трубы 2320мм. Люк на 50мм выше земли. Т.е. полная глубина колодца 2320+50=2370мм.

 Высота колодца по КК-15.20 — 2040мм (без плиты перекрытия, горловины и люка). Расстояние от низа колодца до лотка трубы — 120мм (согласно ПП16-8).

Плита перекрытия -120мм. Конструкция люка + плита опорная УОП-6 — 330мм.

2040-120=1920мм. Еще необходимо сверху рабочей части установить плиту перекрытия, опорную плиту УОП-6 и люк.

2370-1920-120-330=0мм.

Пример 2: Колодец К2 (из таблицы) имеет глубину до лотка трубы 2940мм. Люк на 80мм выше земли. Т.е. полная глубина колодца 2940+80=3020мм.

Высота колодца по КК-15.20 — 2040мм (без плиты перекрытия, горловины и люка). Расстояние от низа колодца до лотка трубы — 120мм (согласно ПП16-8).

Плита перекрытия -120мм. Конструкция люка + плита опорная УОП-6 — 330мм.

2040-120=1920мм. Еще необходимо сверху рабочей части установить плиту перекрытия, опорную плиту УОП-6 и люк.

3020-1920-120-330=650мм.

Остается: На оставшиеся 650мм добираем кольца горловины: К-7-5 (высотой 500мм) + К-7-1,5 (высотой 150мм).

Т.е. 650-500-150мм = 0мм.

Колодец собран.

Вот примерно таким образом собирается канализационный колодец по ПП16-8.

Аналогично, Вы можете собирать колодец для московских проектов по СК2201-88, используя в качестве рабочей части — готовые рабочие камеры КЛ-10 … КЛ-20. Они имеют фиксированную высоту. И лоток для бытовой канализации отливается внутри этих камер на месте строительства. Для водостока (дождевая канализация) используется тот же типовой проект СК2201-88, но лоток внутри рабочей камеры ВС-10…ВС-20 не отливается.



Надеюсь статья была для Вас полезной. Удачного Вам проектирования!







mir-vik.ru

Полная глубина колодца по профилю — Портал о стройке

Собственный источник воды позволяет добиться независимости от центрального водоснабжения. Решив пробурить скважину или установить колодец, необходимо грамотно выбрать место для установки конструкции. Не менее важно определить глубину скважины, выяснить где располагается водоносный слой с питьевой водой. Для этого необходима разведка, проводятся исследования проб воды.

Содержание статьи:

Выбор места для устройства источника воды

Чтобы правильно выбрать место для размещения скважины, необходимо провести анализ территории, изучить геологию и рельеф участка. Залегающие в земле водоносные слои определяют глубину сооружения и характеристики добываемой воды. Рекомендуется доверить изучение местности лицензированной организации, имеющей право на осуществление такой деятельности.

Нахождение источника воды под скважину

Запрещается устраивать скважины близко к:

  • кладбищам;
  • мусорным свалкам;
  • сельскохозяйственным полям, для удобрения которых используются химикаты;
  • промышленным предприятиям.

Еще одним нюансом является расположение возвышенностей и низменностей. При наличии такого рельефа лучше выбирать для источника самое высокое место, что позволит избежать подтопления.

Водоносные слои

Для добычи воды, применяющейся с различными целями, используются три типа пластов:

Первый — в народе называемый «верховодкой». Глубина залегания грунтовых вод составляет от трех до семи метров. Эта вода чаще используется для технических нужд, она может иметь различные примеси.

Строение и местоположение подземных водСтроение и местоположение подземных вод

Второй слой находится немного ниже, на расстоянии 10…15 метров. Именно эту воду обычно используют для питья. Но ее химический состав следует периодически контролировать, так как возможно присутствие вредных соединений

Наиболее чистая вода с природной минерализацией добывается с глубины 25 — 60 метров. Пласт располагается под известняком. Этот слой можно найти на любом участке, но его расположение может быть различным.

Какие существуют виды колодцев

Различают три вида скважин, тип которых определяется водоносными пластами.

Для различных нужд выполняется устройство нижеописанных колодцев.

Абиссинского колодца

При помощи этого сооружения производится добыча воды из верхнего водоносного слоя. Этот вид скважин относится к наиболее простым и дешевым. Он предназначен для легкой, не каменистой почвы. Колодец устраивается при помощи длинной дюймовой трубы, на которой установлен иглообразный наконечник и фильтр для воды.

Углубление трубы производится при помощи бурения или забиванием. Глубина залегания грунтовых вод варьируется от 8 до 30 м. Вода поднимается насосом. В час можно добыть около 0,5 кубометра.

Абиссинский колодецАбиссинский колодец — схема

Скважины на песок

Глубина скважины на песок варьируется от 15 до 30 м. Устраивается она шнековым бурением. Для установки применяются трубы, имеющие сечение от 100 мм. На конце они перфорированные, обмотанные сеткой с мелкими ячейками. Для очистки воды используются фильтры, устанавливаемые в слое крупнозернистого песка. Производительность сооружения доходит до 1,2 кубометра в час.

Схема скважины на песокСхема скважины на песок





Артезианской скважины

Этот вид скважин, относящийся к наиболее дорогим, может обеспечить добычу артезианские вод до 10 м³/ч. Глубина бурения для питьевой воды доходит до ста метров. Она позволяет добывать чистую, полезную для здоровья жидкость из известнякового пласта. Для устройства скважины используются закрытые обсадные трубы с перфорированным фильтром.

Артезианская скважина

Методика определения глубины скважины

Приборов, помогающих определить уровень воды, не существует. И ориентироваться на характеристики соседних участков тоже не получится, так как показатели могут сильно различаться.

Основные рекомендации

Для определения глубины скважины на воду следует принимать во внимание несколько моментов:

Схема поиска водыСхема поиска воды
  • Рельеф местности.
  • Количество воды, необходимое для потребления.
  • Предназначение колодца. В зависимости от того, для каких целей будет использоваться вода, устраиваются разные виды сооружений.
  • Расстояние от поверхности, на котором находятся слои воды.

Глубина залегания водоносных пластов определяется с помощью пробных бурений и анализа территории с точки зрения геологии. Чтобы найти воду, иногда требуется осуществить несколько попыток.

При помощи колонкового бурения достигаются наиболее оптимальные результаты. Пробурив скважину и дождавшись увлажненной песчаной массы, временно останавливают работы до заполнения канала водой. Вода откачивается, оценивается ее дебет. Если производительность устраивает владельца, то можно обустраивать конструкцию.

После получения приемлемых результатов приступают к установке донных фильтров. Затем фиксируется обсадная труба, проверяется ее герметичность и устанавливается крышка. В заключении производится прокладка трубопроводов к точкам потребления воды.

Процесс установки скважины на водуУстановленная скважина — устройство

Качество воды

Качество воды для скважины

От того, с какого уровня забирается вода, напрямую зависит ее качество. Поэтому после проведения бурения обязательно назначается экспертиза жидкости на соответствие требованиям СЭС. Проверку качества воды нужно будет проводить ежемесячно на протяжении полугода. Если показатели не поменяются, скважиной можно пользоваться и впредь.

Законом «О недрах» определена максимальная глубина сооружений, не нуждающаяся в получении разрешения и оплаты налога. Абиссинский и песчаный виды колодцев, уходящие вглубь до 5 метров, могут устраиваться без оформления официальных бумаг.

Реклама партнеров

Видео: Все о бурении скважины на воду

stroyka.ahuman.ru

Подбор дождеприемных колодцев. Таблица дождеприемных колодцев. — Мир водоснабжения и канализации

При выполнения проекта по наружным сетям дождевой канализации в состав проекта входит обязательный лист «Таблица дождеприеных колодцев».

Данная таблица в зависимости от района строительства выполняется по двум вариантам:

  • для всей территории России (кроме Москвы) ее можно выполнять согласно ТП 902-09-46.88 Альбом 2.
  • для Москвы ее выполняют по СК 2201-88  или ПП 16-8.

Рассмотрим оба варианта по порядку.

Пример таблицы дождеприемных колодцев показан ниже:



В колонке 2 показан номер колодца согласно Вашему проекту (обозначение выбираете в произвольной форме).

В колонке 3 показана марка колодца согласно ТП 902-09-46.88, альбом 2, Таблица «Схема дождеприемных колодцев» лист 1-2. Марка колодца зависит от грунтовых условий, диаметра дождеприемника, от условий эксплуатации.

Примечание: Дождеприемные колодцы быстро засоряются. В своих проектах стараюсь применять колодца диаметром 1000мм, т.к. их проще чистить от засоров и комфортнее эксплуатировать.

Грунты, как правило в России мокрые, иногда встречаются просадочные. Тип грунта определяете по геологии на конкретный объект.

В колонке 3 показан размер колодца. Согласно ТП 902-09-46.88 колодец круглый, диаметром 700мм или 1000мм в зависимости от выбранной марки. Диаметр колодца определяете по той же таблице «Схема дождеприемных колодцев» лист 1-2, колонка 4.

Колонка 5,6 — заполняются для прямоугольных колодцев.

В колонке 7 показана высота колодца. Определяется по профилю. Этот показатель вычисляется следующим образом:

«Высота колодца» = «Глубина заложения лотка колодца по профилю (колонка 9)» + «отметка верха решетки (колонка 8)».

Дождеприемные колодцы устанавливаю под асфальтом, поэтому верх люка равен отметки дорожного покрытия.

В колонке 8 показана отметка верха решетки колодца. Определяется по профилю.

В колонке 9 показана отметка лотка колодца. Определяется по профилю. При построении профилей, и определение отметки лотка дождеприемного колодца, необходимо глубину дождеприемного колодца принимать согласно ТП 902-09-46.88, таблица 1 (1140мм, 1440мм, 1740мм, 2040мм, 2340мм, 2640мм, 2940мм).

В колонке 10 показан тип решетки определяется по ГОСТ 26008-83.

Московские проекты, как правило, выполняют по ПП 16-8 или СК 2201-88.

Ниже представлена таблица водосточных и дождеприемных колодцев одного из московских объектов.

В данной таблице колодцы ДК1, ДК8 являются дождеприемными колодцами, выполненными по ПП 16-8 и СК 2201-88 (листы из серии можно посмотреть ниже). Остальные колодцы — водосточные.

mir-vik.ru

Глубина колодца, его объем и дебит: правила и заблуждения

Колодец — старейшее водозаборное сооружение, обнаруженное археологами в самых древних человеческих поселениях. Не потерял свою актуальность этот источник воды и сегодня. Несмотря на то, что любой может заказать бурение скважины, многие останавливают свой выбор именно на колодце. Если вы ещё не определились, вам поможет публикация Колодцы и скважины: плюсы и минусы, как выбрать свой вариант.

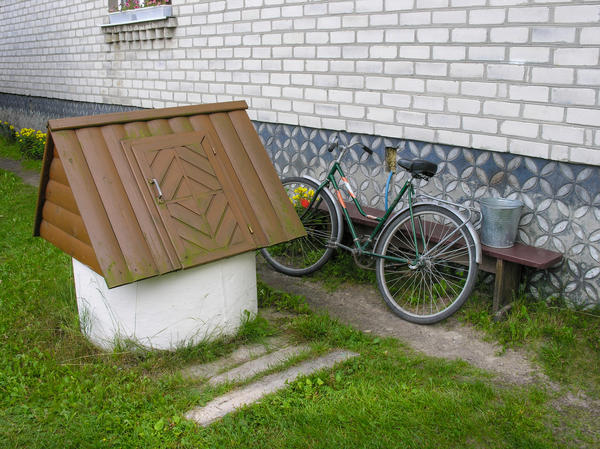

Колодец — распространённое решение для водоснабжения дачи
Колодец — распространённое решение для водоснабжения дачи

В этой статье разговор пойдёт о колодцах, точнее, о распространённых заблуждениях тех, кто желает иметь колодец у себя на участке.

Выроешь колодец глубоко, будет вода стоять высоко (пословица)

Колодец (в отличие от скважины) чаще всего имеет меньшую глубину. Он предназначается для добычи подземных вод, находящихся в верхних горизонтах почвы. Пожалуй, первое заблуждение — считать, что уровень воды в колодце напрямую зависит от его глубины.

Несмотря на мудрость, заложенную в народных пословицах, глубина колодца никак не влияет на уровень воды в нём. Потому что та отметка, на которой находится зеркало воды в колодце, — это уровень грунтовых вод. В отличие от артезианских (напорных) скважин, после того как колодец наполнится, вода остановится именно там, где в данной местности находится УГВ. Весной и осенью этот уровень выше, посередине лета и зимы — ниже.

В весеннее половодье уровень грунтовых вод, а с ним и уровень воды в колодце может быть и таким
В весеннее половодье уровень грунтовых вод, а с ним и уровень воды в колодце может быть и таким

О том, какие бывают водоносные горизонты и чем они отличаются, можно более подробно прочесть в статье Колодцы и скважины: какие бывают водоносные слои.

От глубины колодца зависит объём накопленной воды. Именно объём, не путайте с дебитом колодца. Объём — это количество воды, которая накопилась в колодце, а дебит — количество воды, выдаваемое колодцем за определённый временной промежуток. Обычно для колодцев за этот промежуток принимают сутки.

Другими словами, глубина колодца увеличивает его ёмкость: если у вас две бочки одного диаметра, но одна высотой 500 мм, а другая 1000 мм, очевидно, в какую можно больше налить воды. Величина дебита характеризует скорость наполнения: если дебит большой, колодец после вычерпывания наполняется быстро, а если маленький, вода сочится еле-еле.

Дебит колодца не зависит от мастерства копателей
Дебит колодца не зависит от мастерства копателей

Нельзя «сделать заказ» на определённый дебит — это не зависит от мастерства копателей колодца, их знаний и опыта. Они не могут вам гарантировать точное количество воды, могут лишь, опираясь на опыт, выбрать место, где выкопанный колодец будет обильным. Опять же, не абстрактно, а опираясь на сведения о водоотдаче водяного горизонта в данном конкретном месте.

Какой глубины должен быть колодец

На какую же глубину копать колодец? Этот вопрос очень сильно заботит будущего владельца. А как же, от этой информации напрямую зависит стоимость колодца. Во-первых, количество колец, которые нужно приобрести. А во-вторых, стоимость самой работы: ведь чем глубже колодец, тем дороже возьмут его строители.

Если ваше водопотребление превышает скорость поступления воды, вам стоит задуматься о более глубоком колодце, чтобы совокупный объём накопленной воды заведомо превышал ваши потребности. Тогда даже при невысоком дебите колодец будет успевать наполняться. Только учтите, что стоимость работ увеличится: чтобы копать, придётся откачивать воду.

Копка колодца вручную — тяжёлая работа
Копка колодца вручную — тяжёлая работа

Колодцы устраивают в том случае, если грунтовые воды залегают относительно неглубоко. Они редко делаются глубже 30-40 метров: более глубокие сложно строить, ведь копают колодец чаще всего вручную.

Этим же фактором — ручной работой — обусловлен и диаметр колодца. Его размеры должны вместить человека, вынимающего грунт изнутри. Чаще всего колодец имеет диаметр 1-1,5 метра. Хотя могут быть и больше, и меньше.

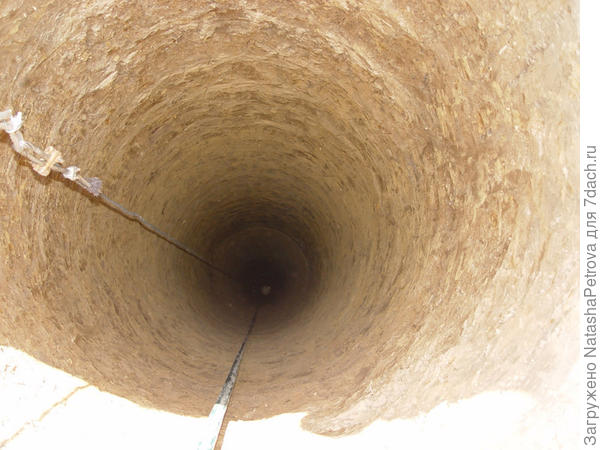

Шахта колодца глубиной в 33 метра. Фото с сайта https://www.forumhouse.ru Тема форума Копаем колодец, 7 день, воды нет
Шахта колодца глубиной в 33 метра. Фото с сайта forumhouse.ru. Тема форума «Копаем колодец 7 день, воды нет»

Выбор глубины колодца, по большому счёту, не зависит ни от строителей, ни от заказчика. Этот фактор целиком и полностью отдан на откуп Природе, и в разных местах глубины колодцев будут разные. Если у вашего брата, свата или даже непосредственного соседа глубина колодца, к примеру, семь колец, это совсем не значит, что вам смело можно ехать на строительную базу и покупать семь железобетонных изделий.

Глубина колодца зависит от гидрологических особенностей местности. К примеру, в Московской области встречаются колодцы и в 2, и в 40 метров глубины. Количество колец (глубину) копатели могут сказать только предполагаемые, ориентируясь на окрестные колодцы и собственный опыт.

«Сухой» колодец

Существует мнение, что под землёй вода есть везде. Это правда, важно только понимать, что не всегда она находится на адекватной глубине. Если послушать истории бывалых копателей колодцев, они всегда вспомнят (из своего опыта или хотя бы из опыта коллег и старших товарищей), что редко, но встречаются «сухие» колодцы. То есть при копке которых вода так и не появилась. Это может случиться, если вам «посчастливилось» попасть, например, в подземный водораздел — возвышенность, разделяющую два бассейна грунтовых вод. Внешне, на поверхности, такой водораздел может ничем себя не выдавать.

Так, на фото выше строители прокопали 33 метра, а заказчик так и не дождался воды. Зато в новом колодце, выкопанном всего в десяти метрах от того, что на фото, вода в приличном количестве появилась менее чем на трети этой глубины.

Колодец может быть «сухим»
Колодец может быть «сухим»

И те, кто профессионально копают колодцы, и гидрогеологи в один голос утверждают, что метода, позволяющего дать стопроцентную гарантию наличия воды и указывающего точно глубину колодца, на сегодняшний день не существует. Поэтому, собравшись копать колодец, приготовьтесь к тому, что вы начинаете играть если не в «русскую рулетку», то по меньшей мере в лотерею.

Из следующих публикаций об особенностях колодцев вы можете узнать о том, стоит ли делать донный фильтр и глиняный замок, можно ли копать колодец на плывуне и какой насос выбрать для колодца – погружной или поверхностный.

7dach.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
