Как подключить электропечь в бане, сауне: основные правила

class=»eliadunit»>



Вступление

Доступность электричества в загородном доме, позволяет максимально упростить устройство парилки в строящейся бане или сауне. Простота установки и компактность электропечи для бани, посмотрите сами m-kamin.ru, позволяют быстро и эффективно решить вопрос обустройства главного места в бане, парилки.

Как правильно выбрать электропечи для бани

Электропечь для бани это нагревательный электрический прибор, который, как и все электроприборы имеет в технических характеристиках один из основных параметров, мощность.

Мощность электропечи выбирается из расчета 1 киловатта мощности на 1 куб. метр парилки. Расчет прост, для парилки 2 на 2 метра с потолками 2,2 метра, нужна электропечь 8,8 кВт. При условии отличного утепления стен, пола и потолка парилки.

Если есть сомнения в качестве утепления, то мощность покупаемой каменки (принятое название банной электропечи), нужно увеличить на 25%.

Второй критерий для выбора электропечи в баню, будет доступное напряжение электропитания. В нашей стране это 220 или 380 Вольт. Электропечи с напряжением питания 380 Вольт, достаточно редки, хотя более экономичны.

Стоит отметить, что продавцы обязательно указывают наряду с мощностью, объем парилки, в которой может работать данная печь. К сожалению, практически все продавцы, намеренно завышают объем парилки по отношению мощности электропечи. Объяснения тривиальны, указывается объем парилки с идеальной теплоизоляцией.

При выборе каменки стоит обратить внимание на объём камней, загружаемых в печь. Характеристика не принципиальная, но влияет на следующее. Электропечи для бани с объемом камней от 20-40 кг, больше подходят для саун, так как пролив их водой нужно делать редко и воздух в парилке будет сухой. Каменки с загрузкой 40-60 и более кг камней, можно проливать без ограничений и они больше подходят для бань, где воздух в парной должен быть более влажным.

Монтаж электрических печей в бане

При монтаже (установке) электрических печей в парилке нужно обратить внимание на три важных фактора: безопасность, безопасность и безопасность.

Соединение в одном месте двух «врагов», воды и электричества и присутствие человека без одежды, ставит вопрос безопасности на первое место.

Решения безопасности

Электробезопасность при установке электропечи в парилке решается следующими мероприятиями:

Заземление. Электрическая цепь для питания каменки должна быть выполнена кабелем с отдельной заземляющей жилой. Корпус каменки должен быть заземлен, то есть, соединен заземляющей жилой с главной заземляющей шиной дома или заземляющим контактом в электрощите квартиры. При питании 220 Вольт используется трехжильный кабель, при 380 Вольт, кабель должен иметь 5 жил.

class=»eliadunit»>

Выделенная группа электропитания. Для электропитания каменки должна быть выделена отдельная электрическая группа, защищенная автоматом защиты. Номинал автомата защиты выбирается по максимальной мощности электропечи.

Устройство защитного отключения. Электрическая цепь банной электропечи, кроме защиты автоматическим выключателем, должна быть защищена УЗО (устройством защитного отключения). Номинал УЗО 10 mA.

Правильный выбор сечения и тип кабеля питания. Для снятия проблем пожаробезопасности, нужно правильно выбрать сечение электрического кабеля электропитания каменки. Выбор сечения жил кабеля зависит от мощности электропечи.

Для питания выбирается кабель, с медными жилами. Здесь остановимся.

Любая каменка не подключается к электропитанию напрямую. От электрощита кабель электропитания подключается к блоку управления печкой, а от него отдельным кабелем подключается к самой каменке. Блок управления печкой выносится за пределы парилки.

При таком подключении получаем две линии одной цепи. Одна идет по нормальным помещениям дома от щита до блока управления. Вторая цепь идет в сверхвлажной и агрессивной (по температуре) парилке. Отсюда разные требования к кабелю.

• От щита до блока управления используется кабель с медными жилами сечением по таблице выше;
• От блока управления до печи используется кабель в резиновой изоляции (он поставляется с печью). Проход кабеля питания через стену в парилке делается в гильзе с наклоном в сторону парилки.
• Для защиты резинового кабеля в помещении парилки, его нужно защитить в металлическом гофре или в металлической трубе. Гофр или труба должны быть заземлены.
• Для уменьшения длины конечного кабеля питания, в парилке может устанавливаться металлическая распаячная коробка, в которой производится расключение кабеля питания с резиновым шлангом печи.

Вынос приборов управления. Блок управления электрической печью бани выносится за пределы парилки. В блок управленя входят: термистор, панель управления, внешний выключатель (если есть), распределительный шкаф, релейный шкаф (если предусмотрен).

©Elesant.ru

Еще статьи



class=»eliadunit»>

elesant.ru

Советы по установке электрической печи в сауне

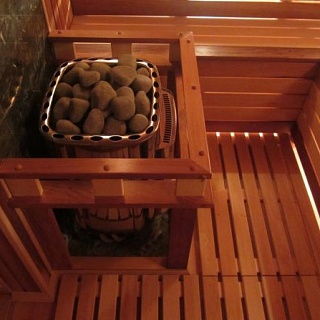

  Электрическая печь в готовой сауне ИТС.

Электрокаменка – сердце сауны. И от того, какое оно и как это «сердце» работает, зависит многое! Например:

— достигнет ли температура воздуха в парной необходимого для Вас диапазона;

— будут ли вокруг печи перегреваться окружающие стены и потолок сауны;

— какой риск обжечься парильщику о нагретые части электрокаменки …

И главное: неквалифицированный монтаж печи для сауны может стать причиной пожара! Обращайтесь к проффи – в сервисный отдел компании ИТС. Наши главные рекомендации по установке электрооборудования в сауне следующие:

1)      Банную каменку необходимо подсоединять к стационарной электросети.

2)      Для определенного объема парной подбирается электрическая печь необходимой мощности (от 3 кВт и выше). Малые по мощности электрокаменки (до 4,5 кВт) могут работать на однофазном токе; более мощные – только на трехфазном (3 × 220 В). Определить необходимую для Вашей сауны мощность печи можно по выведенной опытным путем формуле: 0,8–1,2 кВт на 1 м³.

3)       Работа электропечи регулируется при помощи панели управления, которая может быть как встроенной в конструкцию печи, так и выносной в предбанник сауны. Монтаж выносной системы управления необходимо делать согласно прилагаемой инструкции!

4)      Заранее предусмотреть возможность подведения к электрической печи сауны медного кабеля определенного сечения:

Мощность печи (кВт)	медный провод			предохранитель (А)			напряжение (В)
	трехфазный		однофазный	трехфазный		однофазный	трехфазный		однофазный
3,0	5 × 1,5	или	3 × 2,5	3 × 6	или	15	3 × 220	или	220
4,5	5 × 1,5		3 × 6	3 × 10		25	3 × 220		220
6,0	5 × 1,5		‑	3 × 10		‑	3 × 220		‑
8,0	5 × 2,5		‑	3 × 10		‑	3 × 220		‑
9,0	5 × 2,5		‑	3 × 10		‑	3 × 220		‑
10,5	2 × 5 × 2,5		‑	3 × 10		‑	3 × 220		‑
12,0	2 × 5 × 2,5		‑	3 × 10		‑	3 × 220		‑



5)      При установке электрокаменки нужно следить за тем, чтобы расстояния между печью и поверхностями сауны были не меньше рекомендуемых в ее инструкции по монтажу — эти дистанции определяются конструктивными особенностями каменки. Следует также следить за тем, чтобы пол, на котором стоит банная печь, не был покрыт легковоспламеняющимися материалами. Как минимум, участок пола под каменкой рекомендуется выложить керамической плиткой.

6)      Расстояния между защитным ограждением электропечи и полками, а также другими предметами из воспламеняющихся материалов, должны быть как можно больше – для каждого нагревателя свои, в среднем, не менее 7 см.

7)      Камни для сауны необходимо основательно промыть в проточной воде и поместить в нужном количестве и порядке между и наверх ТЭНов печи. Запрещается эксплуатировать электропечь, не уложив в нее банные камни! Это может привести к повреждению электрокаменки и к пожару!

8)      Для освещения сауны используются специальные светильники «брызгозащитной» системы, которые выдерживают температуры до 140 °C. Банные абажуры производства ИТС® являются дополнительной защитой от брызг воды и делают освещение парной более мягким, рассеивая прямые лучи света…



Воздухообмен в сауне: свежий воздух поступает через вентиляционное отверстие за печью…



9)      В каждой сауне следует организовать правильную вентиляцию. Входное отверстие должно находиться за печкой каменкой на высоте примерно 5–10 см от пола. Отверстие для выхода воздуха располагается на противоположной, относительно печи, стене сауны, например, в нижней части парной.

Минимальные показатели для проветривания и поступления свежего воздуха должны быть таковыми:

Мощность сети (кВт)	Диаметр вент. отверстия (мм)
3–6,0	150
8,0	175
9,0	210
12,0	250

Регулирование потоками воздуха в парной возможно при помощи, например, вентиляционных решеток и заглушек производства ИТС®.

Соблюдая вышеперечисленные требования к монтажу электрического оборудования в сауне, Вы сделаете свою жизнь более спокойной, безопасной и комфортной. В этом Вам готовы помочь электрики высокой квалификации компании ИТС. Ждем Вас в нашей службе сервиса!





Назад в раздел

www.its-sauna.ru

🧱 Электрокаменки для сауны: особенности работы, установка

Сегодня самым неприхотливыми и востребованными отопительными приборами в парилках являются электрокаменки для сауны (бани). Они более функциональны, просты в монтаже и эксплуатации, не нуждаются в топливе и не создают риска задымления. Фирмы-производители обязательно тестируют изделия и продают с заводской гарантией до 5 лет.

Читайте в статье

Области применения электрических печей

Современный вариант домашней бани представляет собой небольшую комнату, обшитую деревом, с лежаком и прибором отопления. Такое помещение можно оборудовать в любом подходящем месте частного дома и городской квартиры. Сауна с электрокаменкой легко впишется в кладовку, балкон и даже спальню. А как правильно выбрать для неё печку – в этом обзоре от HouseChief.

ФОТО:  spaconcept.invocrea.comУстановка электрической печи превращает стандартную ванную в финскую баню

На более просторных площадях частного домовладения такое оборудование позволяет сэкономить время и деньги на покупке дров, угля или проводке дополнительной ветки газовой магистрали. В любом случае, электрокаменка – оптимальное решение.

Описание электропечей

Торговые сети представляют широкий ряд специализированных электроприборов различной мощности и самого замысловатого дизайна. Любому любителю банных процедур не сложно выбрать модель по вкусу, ориентируясь на свой бюджет и площадь помещения.

ФОТО: mir-saun.comКачественное оборудование в «сердце» парилки обеспечивает высокую температуру и генерирует лёгкий, мягкий пар

Типовые разновидности

Электропечи с большой массой закладки камней (до 60-80 кг). Такие модели дольше нагреваются, но получаемый жар отличается мягкостью и равномерным распределением. Приборы можно часто поливать водой – она испарится, не достигая нагревательных элементов.

ФОТО: slg-sauna.ruАтмосфера в парной будет напоминать классику русской бани

Печи также функционируют в сухом режиме «сауна». Для работы необходима электросеть с напряжением 380 В.

Каменки с небольшим количеством камней (20 кг). Обеспечивают быстрый прогрев парилки, но не рекомендованы для частого и обильного полива водой.

ФОТО:  tyumen.mastermario.ruТакие печи в основном предназначены для сухого пара саун

Их устанавливают даже в квартирах. Работают они от обычной электросети напряжением 220 В.

Электропечи-термосы. Имеют корпус закрытого типа со съёмной крышкой, закрывающей нагретые камни.

ФОТО: torgsp.ruОткрытая крышка обеспечит высокую температуру в помещении за пару минут

Такой «термос» оперативно прогревает помещение и делает воздух максимально сухим.

Электрокаменки с парообразователем. Печи оборудованы отдельной ёмкостью для воды, что способствует образованию атмосферы с высокой влажностью.

ФОТО: myhammam.ruШведская каменка с парогенератором

Не пользуются особой популярностью из-за образования тяжёлого для дыхания воздуха.

Парогенераторы. Отдельные приборы для создания в парной влажного воздуха.

Нередко используют электропечь совместно с парогенератором, чтобы получить хороший сухой пар. Для этого прибор устанавливают у основания каменки и прогоняют насыщенный влагой пар через горячие камни.

Устройство и принцип действия

Основа конструкции электропечи для сауны не отличается сложностью и состоит из следующих элементов:

• металлического корпуса открытого или закрытого типа;
• клети для камней;
• теплоизолирующих материалов – двойных экранов из стали;
• электронагревательных элементов – в основном ТЭН либо ленточных или комбинированных нагревателей.

Камни различного веса и формы предназначаются для обогрева парной. Вентиляционные каналы между каменной массой обеспечивают равномерный прогрев и максимальную теплоотдачу.

ФОТО: stroyfora.ruВнутреннее устройство каменки средних размеров

При подключении к сети ТЭН прибора начинают нагреваться и передавать тепло камням, от которых и происходит постепенное нарастание температуры в парилке.

Достоинства и недостатки

Электрокаменки для саун, в отличие от печей на дровах или угле, позволяют прогреть парную за более короткий промежуток времени. Кроме того, печи обладают следующими достоинствами:

• быстрым и простым монтажом оборудования;
• лёгкостью в эксплуатации;
• высоким уровнем безопасности;
• надёжностью и длительным сроком службы;
• отсутствием выделений угарного газа.

Электропечи даже на минимальном режиме поддерживают нужную температуру длительное время, равномерно распределяя тепло по всей парилке. Хорошая теплоизоляция не позволяет корпусу перегреваться, что исключает получение ожогов. Конструктивные особенности позволяют установить печь в 5-10 см от стены.

К недостаткам можно отнести:

• высокую стоимость электричества, что исключает потенциал частого и длительного использования бани;
• невозможность установки мощной каменки (от 7 кВт) в жилом секторе из-за ограничения мощности тока в стандартной электросети.

По сравнению с дровяными или газовыми каменками у печей на электричестве может оказаться более низкая тепловая отдача.

На что обратить внимание при выборе электропечи

При покупке электрокаменки нужно сразу обратить внимание на теплоизоляционные качества. В роли изолятора выступает воздушная прослойка между стальных листов корпуса.

ФОТО: prokamin.in.uaНекоторые изделия облицованы кафелем либо натуральным камнем

Подобный дизайн повышает уровень безопасности при эксплуатации, защищая от случайных ожогов. Важным моментом является качество механизма управления.

ФОТО: netrauta.fiНедорогие печи оснащены встроенной панелью с ручным управлением

Более дорогое оборудование укомплектовано мобильным пультом.

Основной критерий выбора – показатель напряжения электросетей. Приборы на 380 В отличаются большей мощностью (свыше 4 кВт) и экономичностью, но требуют трёхфазного подключения.

Расчёт необходимой мощности электропечи

Нужная мощность оборудования рассчитывается достаточно просто: на 1 м³ в среднем требуется 1 кВт. Эти показатели справедливы для парных с качественным утеплением стеновых, потолочных и половых перекрытий.

При наличии окна, стеклянной двери даже с хорошей теплоизоляцией на 1 м³ берут коэффициент 1,2-1,5. Для каменок с ленточными нагревателями объём отопления можно увеличить до 1,5 м³ на 1 кВт.

Важно! В многоквартирных домах запрещено использование электроприборов с мощностью выше 6 кВт.

Материалы изготовления и объём камней

В изготовлении корпуса электропечей используют:

• нержавеющую сталь – один из самых популярных материалов, долговечный, имеющий хорошую теплоотдачу;
• сталь, покрытую эмалью – относительно дешёвый вариант, но не особо популярный;
• чугун – надёжный, отлично сохраняющий тепло, но очень тяжёлый материал.

При выборе электрокаменки стоит учесть объём клети и массу необходимых камней. Именно от камней зависит тепло и образование пара.

ФОТО: r-sauna.ruДля компактного помещения парилки на 2-3 человека достаточно небольшого объёма на 20-25 кгФОТО: klimatshop.byДля частного дома с большой площадью сауны требуется оборудование повышенной мощности с массой камней от 50 до 70 кг

Рекомендуется использовать специальные камни, испытанные высокой температурой. Применение обычных кусков горной породы снижает эффективность работы печи и может оказаться опасным для здоровья.

Способы и правила установки

Такое оборудование редко устанавливается в центре сауны. Чаще всего его располагают в углу. При монтаже оставляют обязательную дистанцию (её величина прописана в паспорте печи) до стен и крепят на них термозащитные экраны.

ФОТО: opt-1282033.ssl.1c-bitrix-cdn.ruВ этих целях используют листы нержавейки, хорошо отражающие тепло

Часто сверху их обшивают вагонкой. Категорически запрещается использование асбестовых либо гипсовых плит. Высокая влажность способствует быстрому разрушению этих материалов. Пол под каменкой так же следует сделать негорючим.

ФОТО: img.allzip.orgМожно выложить кафелем или подложить металлический лист

Исключение составляют подвесные модели с невысокой мощностью.

ФОТО: static-eu.insales.ruОбычно их используют в малогабаритных банях и саунах

Некоторые агрегаты подвешивают даже к потолку.

При установке мощного оборудования (более 4-5 кВт) обязательна проводка отдельного трёхфазного кабеля большого сечения (5-8 мм) с установкой автоматики защиты на распределительном щитке.

Установку и подключение к сети рекомендуется производить, строго следуя инструкциям фирмы-изготовителя.

Особенности эксплуатации

Прогревание парной на максимальных показателях мощности может длиться от 30 мин до 2-х часов, в зависимости от общих качеств модели и требований инструкции. После достижения нужного температурного режима рекомендуется убавить показатели в 2 раза. Не следует нагревать парную до 100ºС. Слишком горячая атмосфера высушит не только кожный покров, но и вызовет пиролиз древесины (выделение вредных для здоровья газообразных элементов).

Чтобы обеспечить достаточное поступление тепла, важно правильно уложить камни. Крупными булыжниками выстилают дно печной клети, постепенно уменьшая размер к верху. Не нужно укладывать слишком плотно, это может затруднить циркуляцию воздуха. Заполнять клеть следует аккуратно, стараясь не повредить ТЭН.

Существенное значение имеет периодическая чистка камней, удаление отколовшихся мелких фракций. Этот процесс способствует улучшению теплообмена.

Техника безопасности

Устанавливая  электрокаменку в сауну, следует учитывать некоторые требования безопасности:

1. Для предотвращения обмороков от недостатка кислорода следует смонтировать в нижней части двери вентиляционный дефлектор для поступления свежего воздуха. Естественная циркуляция воздуха поможет равномерному распределению тепла по помещению.
2. Не рекомендуется добавка эфирных масел непосредственно на раскалённые камни. Для этих целей используются спецсоставы, которые не выгорают и не вредят печи и здоровью парильщиков. Облагородить воздух целебным ароматом можно с помощью отдельной ёмкости с горячей водой и каплей ароматного масла.
3. Запрещается сушка над печкой любых тканевых изделий даже при выключенном устройстве.

Также рекомендуется обеспечить парную и прилегающую территорию техническими устройствами противопожарной безопасности. Подробнее об установке электрокаменки в этом небольшом видео:

Конечно, электрокаменкой невозможно заменить классику русской бани – дровяную печь. Но при обустройстве сауны в городских условиях многоквартирного дома подобное оборудование просто незаменимо. Главное – придерживаться правил и рекомендаций фирмы-производителя. Тогда ваша парная станет чудесным местом для отдыха и поправки здоровья после трудовых будней.

housechief.ru

принцип работы, советы по выбору, особенности подключения и монтажа

Для истинных ценителей парной нет ничего лучше, чем мягкий и обволакивающий пар, производимый дровяной печью. Если нет технической возможности для установки подобного оборудования, альтернативным вариантом станет электропечь для сауны или бани.

Она не требует закладки топливного материала, который может коптить или дымить, но благодаря компактности и функциональности подойдет даже для малогабаритной парной, оборудованной в частном доме или городской квартире.

Содержание статьи

Конструктивные особенности электрокаменок

Электрическая печь для бани и сауны предназначается для обогрева помещений и организации горячего водоснабжения. Конструктивно прибор состоит из следующих элементов:

• двойного корпуса;
• электрических нагревателей;
• тепловой изоляции.

Внутри корпуса установлены нагревательные элементы, а сверху монтируется клеть для нагрева банных камней. От правильного выбора и размещения камней зависит скорость нагрева помещения и качество производимого пара.

Большие и тяжеловесные камни способны поддерживать оптимальную температуру нагрева воздуха длительное время.

Снаружи корпус оснащается металлическими пластинами (толщиной 3,5 мм) для организации технологических вентиляционных зазоров, которые способствуют безопасному охлаждению прибора.

В качестве основных элементов теплоизоляции каменки используются металлические экраны. Они надежно защищают деревянные поверхности от возгорания и перегрева.

В частной бане может быть установлена электрическая печка с закрытой и открытой конструкцией. Все же более востребованными являются открытые электрокаменки, которые обеспечивают быстрый прогрев помещения и выработку чистого пара.

Подобные устройства оснащаются нихромовой проволочной нитью, которая монтируется в подставку и превращается в греющую основу.

Закрытые электрокаменки представлены в горизонтальном и вертикальном исполнении, конструктивно состоят из нагревателя, теплового экрана и шины, проводящей ток.

Достоинства и недостатки электропечей

Электрическая печь для бани и сауны – востребованный тип отопительных приборов, который обладает рядом существенных достоинств:

• возможность быстрого прогрева помещений и поддержание оптимального температурного режима длительное время;
• эргономичный корпус и небольшой вес для удобства эксплуатации в малогабаритной парной;
• доступность монтажа без необходимости получения разрешительных документов;
• экономия полезного пространства при эксплуатации устройства, поскольку нет необходимости хранить дрова или другие топливные материалы;
• простая и безопасная конструкция без дымоотвода, которая подходит для установки в городских квартирах;
• простота и доступность технического обслуживания;
• удобная система управления температурными режимами благодаря встроенному регулятору;
• наличие предохранительного элемента, обеспечивающего дополнительную защиту от перегрева корпуса;
• отсутствие вредных газов при работе устройства;
• надежная тепловая защита от возможного возгорания воспламеняемых объектов, вблизи которых расположена печь.

Имеются у электрических печей и некоторые недостатки, которые стоит учитывать при выборе подобного оборудования:

• высокое потребление электроэнергии, что накладывает ограничения на частоту и продолжительность проведения процедур;
• Низкая тепловая мощность устройств по сравнению с газовыми и дровяными аналогами.

Расходы на электроэнергию при использовании каменки

Главный недостаток электрической печи – существенное энергопотребление, что влечет за собой повышение ежемесячных расходов на электричество.

Стандартная схема использования каменки следующая: проведение процедур 2–3 раза в неделю по 2 часа. Если в частной бане установлена каменка мощностью до 18 кВт, то на банные процедуры в день необходимо выделить 36 кВт энергии, от 72 до 108 кВт в неделю, от 288 до 432 кВт в месяц.

Это касается габаритных строений, если банная парилка имеет скромные размеры, расположена на даче или в городской квартире, тогда достаточно использовать устройство мощностью до 6 кВт.

В этом случае расчеты будут более скромными: на процедуры потребуется 12 кВт в день, от 24 до 36 кВт в неделю, от 96 до 144 кВт в месяц.

К этой статье можно добавить расходы на электроэнергию на подключение дополнительных бытовых приборов и устройств. Полученная сумма – это затраты на содержание частной парной, которые необходимо оплачивать ежемесячно.

Правильный расчет рабочей мощности электрокаменки

При достаточной теплоизоляции бани требуемая мощность электрической каменки рассчитывается с учетом установленных норм:

• для деревянных строений – от 1,35 до 1,5 кВт на куб. м;
• для панельных построек – от 0,8 до 1 кВт на куб. м.

Это объясняется тем, что древесина – материал с хорошим показателем тепловой проводимости, поэтому требует запаса мощности для быстрого прогрева.

При расчете данного показателя следует помнить, что печь для бани мощностью до 6,5 кВт работает от стандартной сети 220 В, прибор мощностью от 7 кВт требует подключения к трехфазной сети в 380 В.

Важно! При эксплуатации мощных отопительных приборов возможны резкие перепады напряжения в сети, поэтому рекомендуется дополнительно использовать стабилизаторы напряжения.

Разновидности и технические параметры электрических печей для бани

Современные электрические печи можно классифицировать по следующим критериям:

1. Способ монтажа. Различают два типа устройств – настенные и напольные. Настенные печи предназначаются для малогабаритных парных с целью экономии полезного пространства и удобства эксплуатации. Напольные модели разработаны для габаритных помещений. Они имеют различную форму исполнения корпуса – цилиндровую, прямоугольную, круглую, квадратную и угловую. При выборе подходящей формы корпуса прежде всего рекомендуется учитывать объем парной.
2. Конструкция. По типу конструкции печи бывают открытыми и закрытыми. Закрытые устройства обеспечивают длительное поддержание оптимальной температуры, а открытые приборы – ускоренный прогрев парной.
3. Материал для изготовления корпуса. Электрические каменки изготавливаются из нержавейки, алюминия и чугуна. Чугунные модели – самые надежные и долговечные, обладают высокой теплоемкостью. Металлические изделия – практичные и удобные в использовании, обеспечивают быстрый и равномерный нагрев воздуха.

Важными техническими параметрами электрокаменок для бани является:

1. Рабочая мощность. Основной показатель, определяющий степень нагрева парной.
2. Объем помещения. Количество банных камней, загружаемых в каменку, также определяет скорость нагрева помещения и качество производимого пара. Для небольших парных предусмотрены печи вместительностью до 2,5 кг камней, для габаритных помещений – модели, способные вместить от 5,5 кг камней и больше.
3. Парогенератор. Некоторые модели устройств оснащаются встроенным генератором для выработки влажного и чистого пара.

Для этого в специальный резервуар можно лить воду, которая под воздействием высокой температуры преобразуется во влажный пар. Чтобы получить более сухой воздух, пар на выходе из преобразователя направляется на горячие камни, после чего становится легче и суше.

Выбор электрической каменки для бани

При выборе банной электрокаменки учитываются такие важные технические параметры, как температура нагрева воздуха, уровень влажности, функционал и безопасность.

К другим важным характеристикам относят:

• объем банной парной;
• систему управления;
• тип нагревателя;
• внешний вид;
• сертификаты качества и соответствия.

Объем парилки

Мощность отопительного устройства определяется с учетом объема помещения по формуле: на 1 куб. м – 1 кВт электроэнергии.

Управляющие элементы

Электрокаменка для сауны и бани имеет эффективную систему управления, когда дистанционный пульт позволяет выбирать оптимальный температурный режим нагрева воздуха, а также продолжительность работы нагревателей.

Нагревательные элементы

Банные электрические каменки оснащаются ленточными, ТЭН и комбинированными нагревательными элементами. ТЭН (трубные) нагреватели обеспечивают температуру нагрева до 850 градусов, но при этом склонны к поломкам.

Ленточные элементы экономичны и безопасны в эксплуатации, способствуют быстрому нагреву воздуха.

Комбинированные нагреватели соединили в себе трубчатые и ленточные устройства, отличаются надежностью, практичностью и безопасностью.

Надежная продукция ведущих производителей должна иметь соответствующие сертификаты, подтверждающие ее качество и пожаробезопасность.

Рекомендации по монтажу электрической каменки

Электрическую печь для сауны и бани можно смонтировать по следующей схеме:

Монтаж устройства выполняется у входной двери, чтобы не загромождать помещение при проведении процедур.

Специальный отсек печи закладывается камнями так, чтобы заполнить имеющиеся пустоты.

Управляющий блок выносится за пределы парной, лучше в смежное с ней помещение.

В распределительный щиток устанавливается защитный выключатель для аварийного отключения печи.

Элементы управления подсоединяются к устройству при помощи силового термостойкого кабеля через раздельный контур.

Температурные датчики устанавливаются в точках, указанных в инструкции производителя, – над входной дверью, над полками и скамейками, отопительным оборудованием.

Правила безопасной эксплуатации электрической каменки

При соблюдении инструкции по эксплуатации электрокаменка для бани и сауны обеспечит высокий уровень КПД. Для этого выкладка банных камней осуществляется с полным закрытием электрического нагревательного элемента, что полностью предотвращает попадание брызг на нагреватель.

При выкладке камней также стоит предусмотреть необходимые зазоры для конвекции воздуха.

Для продления срока службы трубчатых нагревателей стоит исключить неправильную выкладку камней, заливание нагревателя, а при установке прибора надежно зафиксировать выходные клеммы.

Выбор подходящей электрической каменки для сауны и бани требует грамотного и спланированного подхода. Если следовать установленным правилам и рекомендациям, установить устройство можно своими руками, не привлекая при этом дорогостоящих специалистов.

sdelatbanyu.ru

Вентиляция в сауне: как правильно сделать с электрокаменкой

Просмотров: 98

Воздух, насыщенный кислородом, жизненно необходим людям. Особенно, если человек находится в закрытом пространстве. Поэтому вентиляция в сауне, бане, ванной комнате и других помещениях с повышенной температурой и уровнем влажности должна быть обустроена правильно.

В противном случае можно столкнуться с массой неприятных сюрпризов и их негативными последствиями.

Содержание статьи:

• Нужна ли в сауне вентиляция?
• Правила организации вентилирования
  • Какой бывает электрокаменка?
  • Технические нюансы вентиляции в бане/сауне
  • Особенности устройства системы
• Ошибки сооружения вентиляции
• Выводы и полезное видео по теме

Нужна ли в сауне вентиляция?

О том, что для сауны наличие вентиляционной системы не обязательно, можно частенько услышать на форумах и в беседах с более опытными знакомыми, которые уже второй год парятся в собственноручно построенной баньке/сауне.

Основным их доводом служит свой пример эксплуатации помещения. Ведь для устройства вентиляции потребуются средства и время.

Вентиляцию легче предусмотреть сразу, еще до строительства, чем потом бороться с проблемами, возникающими из-за ее отсутствия

Мнение, что все и так отлично работает, в корне ошибочно. Первый год-два будет работать, но впоследствии владелец такой парилки столкнется с массой неприятностей. Да и о качестве банных процедур в не проветриваемом помещении можно поспорить.

Именно в парилке со свежим воздухом можно получить качественные процедуры, благотворно влияющие на организм в целом

Основные проблемы, с которыми предстоит встретиться при неправильно обустроенной или вовсе отсутствующей системе вентиляции в домашней сауне с электрокаменкой, следующие:

• недостаток кислорода;
• неприятный запах;
• гниение конструкций;
• сокращенный срок службы помещения;
• сквозняки;
• повышенный расход топлива для нагрева.

Все эти признаки или только часть из них один за другим начнут появляться в сауне/бане, имеющей неработающую вентиляцию. Если нету притока свежего уличного воздуха, а в парилке находится сразу несколько человек, то существует опасность угореть. Особенно, если отдыхающие находятся в состоянии алкогольного опьянения, что, к сожалению, нередко можно встретить.

Относительно неприятного запаха, то он появляется из-за скопления пота и недостаточного удаления влаги в помещении. Ведь при отсутствии вентиляции просушить парилку после использования проблематично – нужно открывать двери и следить, чтобы все хорошенько проветрилось и высохло. Причем, это касается всех комнат – для отдыха, купания, раздевалок и прочих, построенных предусмотрительным хозяином.

Удобно использовать специальные решетки и задвижки – так никакая живность не залетит, да и приток/отток можно контролировать

Неприятный запах еще появляется в результате гниения дерева, не успевающего высыхать. Это происходит уже через два-три года с начала использования сауны. Так, некоторые умельцы советуют даже особую технологию внутренней отделки парилки – чтобы удобно было подгнившие доски снизу снять и заменить их новыми.

Многие умельцы даже не задумываются, что в сауне с правильно обустроенной вентиляцией ничего гнить не будет

Поэтому важно еще перед началом строения предусмотреть систему вентилирования, чтобы в будущем избежать гнилостных ароматов и проблем с заменой сгнивших досок. Помимо этой проблемы можно наблюдать активное разрастание плесени по стенам и потолку, образование конденсата и набухание деревянных конструкций. Все эти неприятности начинают, как снежный ком, обрушиваться на голову владельцу сауны.

Как результат – существенное сокращение срока службы. Вместо 20-30 лет парилка сможет продержаться всего 5-6 лет. Причем неприятный запах будет сопровождать гостей, наслаждающихся банными процедурами, все эти годы.

Если же вентсистема есть, но устроена неправильно, то возникнет проблема сквозняков, гуляющих по ногам парящихся. А это отнюдь не добавит радости от приема гигиенических процедур. Еще одна неприятность – повышение расходов топлива для нагрева парилки. Такое часто встречается при слишком активно работающей вытяжке, удаляющей из помещения излишнее тепло.

Правильно спланированная в сауне система вентиляции способна уберечь владельца от лишних трат и сохранить не только деньги, но и здоровье

Чтобы подобные проблемы не возникали, нужно заранее спланировать и рассчитать систему вентилирования, подобрав оптимальную схему ее обустройства. Причем, нет единого правильного решения этого вопроса – все будет зависеть от конкретного помещения и места его расположения.

Галерея изображений

Фото из

Сауна с электрокаменкой не нуждается в отводе продуктов сгорания. Однако система для отвода отработанного воздуха и влаги должна быть предусмотрена обязательно

Во время поставки «сухого» пара электрооборудование сжигает много требующегося для дыхания кислорода, содержание которого необходимо поддерживать с помощью вентиляции

Для организации вентилирования с естественным движением воздушного потока устраивают приточные и вытяжные отверстия, продухи. В процессе проветривания принимают участие оконные и дверные проемы

Без системы вентилирования и регулярного залпового проветривания моечных, парных и смежных помещений деревянная отделка, да и сама постройка быстро придет в непригодность из-за расселения грибка

По методу побуждения движения воздушных потоков вентиляционные системы делятся на естественные, смешанные и принудительные. В принудительных и смешанных движение стимулируют вентиляторы

В смешанных вентиляционных системах естественные принципы сочетаются с принудительными. К примеру, отток осуществляется через оконный проем или вытяжное отверстие, а поставка воздуха производится приточником с вентилятором

В саунах и банях чаще всего устраивают бесканальную систему вентилирования. Однако если планируется быстрый отвод отработанного влажного воздуха из нескольких помещений, рекомендовано сооружать канальный вариант с центробежными вентиляторами в воздуховодах

Вентиляцией должны быть оборудованы все помещения бани и сауны: и предбанник, и моечное отделение, и непосредственно комната для приема процедуры

Интерьер сауны с электрокаменкой

Обустройство электрооборудования в парильне

Вентиляция естественного типа

Помещение с повышенным уровнем влажности

Вентилятор в вытяжном отверстии сауны

Проветривание через оконный проем

Центробежный вентилятор для канальной вентиляции

Вытяжное отверстие в моечном отделение

Правила организации вентилирования

Вопрос о том, как же правильно сделать эффективную вентиляцию в бане и сауне, волнует многих владельцев загородных коттеджей, дач постоянного проживания и просто небольших домиков. Ведь обустроить парилку можно практически в любом месте, главное – желание и наличие определенных средств на осуществление этого замысла.

Какой бывает электрокаменка?

Сауна или баня, сердцем которой является электрическая печь-каменка, не редкость. Часто именно электрический вариант предпочитают за безопасность и минимальные затраты сил на то, чтобы хорошенько натопить баньку.

Габариты электрокаменки можно подобрать по своему желанию – это может быть совсем миниатюрный вариант для небольшой парилки на балконе

Печи-каменки, предлагаемые на рынке оборудования для саун и бань, представлены такими вариантами:

• финская электрокаменка;
• для небольших саун;
• с парогенератором;
• для русской бани.

Выбирать можно любую модель, главное перед покупкой не забыть проверить наличие технической документации, сертификата качества и гарантии от производителя у продавца.

Также, в зависимости от выбранной печи, могут быть разные требования к обустройству вентиляционной системы. Рекомендации производителя, как правило, прописаны в руководстве по эксплуатации оборудования. Так же приводится и наиболее приемлемая схема устройства вентиляции.

Электрокаменка удобна не только в установке, но и в дальнейшей эксплуатации. Она не требует прокладывать дымоход и продумывать дополнительные варианты по подготовке и хранению дров или другого топлива. Единственный минус – зависимость от электроэнергии. Если на даче с этим ресурсом проблемы, то лучше подобрать другой тип печи.

Электропечь с камнями весьма компактна, есть модели небольшого веса – до 70 кг. Поэтому, обустроить парилку на балконе не проблема

Электрическая печь-каменка бывает с различными дополнительными функциями и возможностями – датчиком температуры и регулятором влажности, пультом управления. Также, в целях безопасности пользователей и защиты от перегрева, электропечи оснащаются термостатами и предохранителями.

Если была приобретена высоко функциональная модель оборудования, в которой можно по желанию задавать уровень влажности и температуру, то сауна запросто может превратиться в баню и наоборот.

Технические нюансы вентиляции в бане/сауне

Сауна – это нежилая комната, но она не менее жилой нуждается в интенсивном воздухообмене. Без достаточного поступления свежего воздуха парилка не сможет полноценно оздоровить. Да и посетитель будет чувствовать себя некомфортно – воздух спертый, затхлый и дышать тяжело. Поэтому важно при планировании вентсистемы в сауне учитывать технические тонкости ее обустройства.

Требования к обустройству вентсистемы в сауне существенно отличаются от вентиляции в других помещениях

В парилке с электрокаменкой важно обеспечить сразу 3 вида вентиляции:

• самой печи-каменки;
• комнаты-парилки;
• смежных комнат (отдыха, раздевалки, душевой и других при наличии).

Если удалось обеспечить правильную циркуляцию свежего воздуха по сауне, то проблем с ее работой не возникнет. Важно, чтобы приточный воздух с улицы сразу же попадал на разгоряченную печь, нагреваясь от нее и охлаждая ее одновременно. Затем он, уже теплый, но еще свежий, поднимется вверх и смешается с комнатными воздушными массами, вытеснив часть на улицу сквозь вытяжное отверстие.



Поэтому схемы, где приточный клапан находится далеко от печи, применять нежелательно. Лучше рассмотреть более приемлемый вариант вентиляции

Технические требования к системе вентилирования в сауне:

• зазор под дверью 2-5 см;
• без сквозняков;
• регулируемый приток/вывод;
• циклическое обновление воздуха;
• приток чистого воздуха с улицы;
• правильное направление воздушных масс по воздуховоду;
• оптимальное сечение вентиляционных отверстий;
• правильная высота вентканала над уровнем крыши.

Чтобы обеспечить регулируемый приток и вывод воздушных масс, нужно использовать задвижки. Это весьма удобное изобретение, пришедшее к нам издавна и получившее современное исполнение.

Что касается цикличности, то согласно нормам, воздух в парилке должен обновляться 5-6 раз в час, а если это сухая сауна – то не менее 10 раз в час. Его приток должен осуществляться не с внутренних помещений, а с улицы. Важно, чтобы поступающий воздух был максимально насыщен кислородом.

Воздушные массы, движущиеся по воздуховоду, должны проходить в направлении «от парилки» – сначала воздух попал с улицы в парилку, затем продолжил свой путь по смежным комнатам, завершив путь техническим помещением, чуланом, кладовкой

Выход отработанного воздуха с повышенным процентным содержанием углекислого газа может происходить сквозь вентканал, выведенный над крышей. Его высота в этом случае должна быть оптимальной, чтобы обеспечить хорошую тягу, но не выше 3 м. Высота зависит от места расположения канала.

Оптимальное сечение воздуховода вычисляется по объему парилки. Так, на 1 м³ комнаты нужно 24 см² сечения

В сауне с электрокаменкой не нужно беспокоиться о монтаже отдельного дымохода или вентканала для вывода продуктов сгорания. Это безусловный плюс при обустройстве вентиляции.

Особенности устройства системы

От правильности устройства вентсистемы зависит качество процедур в парилке, настроение и здоровье пользователей, длительность срока службы помещения. Да и расходы на содержание также зависят от того, насколько эффективно происходит воздухообмен.

Выбор схемы для устройства системы вентиляции зависит от многих показателей – размера сауны/бани, количества сопутствующих помещений, места расположения, типа электрокаменки. Так, это может быть:

• отдельно стоящее здание;
• сауна в комнате, смежной с ванной;
• сауна в подвальном помещении коттеджа;
• парилка на балконе городской квартиры.

Важно, чтобы хотя одна стена выходила на улицу. Именно в ней целесообразно планировать установку приточных клапанов и окна. Если же такой возможности нет, то рассматривают варианты с принудительным нагнетанием свежего воздуха с помощью вентиляторов.

Удобно, когда одна стена соседствует с улицей – приточный клапан с задвижкой можно монтировать именно в ней, обеспечив приток чистого воздуха

В зависимости от типа управления вентиляция в парилках может быть:

• естественная;
• принудительная;
• смешанная.

Чаще всего используется последний вариант, когда приток происходит естественным образом, а отток с использованием вытяжных вентиляторов. Для этого внизу за печью на высоте около 30 см от пола монтируется приточный клапан. Хорошо, если именно эта стена соседствует с улицей.

Если же нет, то возможно проложить вентканал, используя гибкий воздуховод, подведя его в нужное место. Следует избегать резких поворотов, выбирая наиболее гладкий и короткий путь. Внутри целесообразно поставить заслонку или же установить клапан с шибером.

Когда уличный воздух попадает в парилку, он сразу же натыкается на электрокаменку. Она, разгоряченная, прогревает его, позволяя подняться вверх, где он смешивается с воздушными массами, вытесняя часть. Когда остывший воздух спускается вниз, он затягивается вытяжным вентилятором в отверстие и начинает движение вверх по венткоробу.

Вытяжные отверстия обычно делают на противоположной стене. Причем, одно находится снизу, а второе сверху. Между собой они соединяются вентиляционным коробом. Также, систему по удалению отработанного воздуха оборудуют вытяжным вентилятором.

Воздухообмен при приточно-вытяжной схеме происходит наиболее качественно – свежий воздух равномерно прогревается, перемешивается с горячим паром, вытесняя отработанный в вытяжное отверстие

Дополнительная циркуляция воздушных потоков происходит сквозь щели в окне и через зазор между дверью и полом. Если же сауна отдельно стоящая, а ее сруб возведен по всем правилам, то между нижними бревнами обязательно будет небольшой зазор, обеспечивающий дополнительную вентиляцию помещения. Это необходимо, чтобы предотвратить гниение дерева и появление плесени на стенах внутри парилки.

Ошибки сооружения вентиляции

Если учесть все тонкости устройства системы вентилирования, то результат будет радовать не одно десятилетие. Но, часто неопытные мастера допускают досадные ошибки, которые прямо влияют на качество процедур и настроение отдыхающих в сауне/бане.

Наиболее распространенная ошибка – планировка схемы укладки воздуховодов по завершении строительства. Это самое неприятное, ведь такие работы следует делать еще в самом начале. Тогда не только все удобно будет монтировать, но и легко скрыть коммуникации, задекорировав их.

Излишняя герметичность стен и пола может привести к тому, что в скором времени они будут требовать замены

Во-вторых, излишняя герметичность помещения может сослужить отнюдь не лучшую роль. Так, если под дверью нет зазора хотя бы в 2-3 см, окна и отверстия для притока, то в такой парилке можно задохнуться. Это крайне неудачный вариант.

Третья ошибка, допускаемая при обустройстве системы вентиляции – проделывание только вытяжного отверстия под потолком. Оно обеспечит эффект парника, когда воздухообмен не происходит. Чтобы вдохнуть глоток свежего воздуха, предстоит открывать окно или двери.

Вытяжное и приточное отверстие следует обеспечить задвижкой – ею удобно пользоваться, да и она способна вписать в любой интерьер, не нарушая общую концепцию

В-четвертых, нельзя оставлять отверстия входа/выхода воздушных масс без задвижки. Ее наличие поможет оптимально регулировать микроклимат внутри помещения при любой погоде и температуре снаружи. Именно задвижка помогает четко подобрать комфортную температуру и влажность, выпустив излишек горячего воздуха.  При закрытой же задвижке, наоборот, можно быстро нагреть хорошо проветренное помещение.

Наличие защитной решетки на входном или выходном отверстии защитит от случайного попадания внутрь парилки насекомых, птиц и прочей живности

Пятая ошибка – размещение клапанов входа и выхода на одном уровне друг напротив друга. При такой схеме можно наблюдать сквозняки, гуляющие по ногам и полное отсутствие перемешивания воздушных масс. Воздух, приходящий с улицы, не будет успевать нагреваться и подмешиваться в парную смесь под потолком помещения.

Шестая ошибка – установка сложных дорогостоящих систем вентилирования. Оборудование от резких перепадов температур долго не выдерживает и требует периодического ремонта и замены отдельных приборов.

Сложные системы – это недешевое удовольствие, особенно, если парилкой пользуются от случая к случаю – пару раз в году

Поэтому, при подборе оптимальной схемы вентилирования, следует учитывать особенности своего помещения, его размеры, высоту потолков. Важно не забыть от этом еще на этапе планирования строительных работ, чтобы не переплачивать впоследствии.

Выводы и полезное видео по теме

В сауне вентиляцию можно устроить, используя подручные средства. Видео-ролик о монтаже приточки в сауне:

Вторая часть экономного обустройства вентиляции в парилке – прокладка вытяжного вентканала:

В видео рассмотрены различные схемы вентиляции в банях и саунах:

О создании эффективной вентиляционной системы в парилке подробно изложено в видео ролике:

О правильном проектировании системы вентилирования в сауне и основных ошибках, допускаемых домашними мастерами рассказывается в видео:

Ознакомившись с особенностями вентиляционной системы в сауне, можно правильно спроектировать и обустроить вентиляцию с электрокаменкой. Причем, имея небольшую сауну и желание все сделать своими руками, с установкой удастся справиться самостоятельно. Главное, правильно рассчитать места расположения входных и выходных отверстий и качественно выполнить монтаж воздуховодов.

Facebook

Twitter

Вконтакте

Google+

je7.ru

Электрическая печь для сауны: выбор, подключение, использование

Вступление

Электрическая энергия активно используется, как источник для отопления частных домов и квартир. Для основного отопления применяются электрические котлы, для дополнительного отопления используются электрические камины и печи, посмотреть можно на сайте, для обогрева парилок саун и бань, используют электрические печи для бани (каменки).

Прогрев сауны (каменка электрическая)

Одним из вариантов прогрева парилки в сауне или бане является специальная электрическая печь для сауны (электрическая каменка). Печи для сауны имеют как недостатки, так и достоинства, о которых поговорим в этой статье. Также посмотрим, что нужно сделать для правильного подключения печи в сауне и как безопасно её пользоваться.

Что такое электрическая печь для сауны

Электрическая печь для сауны это специальное устройство, которое вырабатывает тепло из электрического тока, то есть преобразует электрическую энергию в энергию тепловую. При этом конструкция имеет защиту от влажности и попадания воды.

По устройству ТЭН — это металлическая рубка со спиралью из проволоки с большим удельным сопротивлением. Примером такой проволоки может служить нихромовая проволока, имеющая высокое удельное сопротивление с низким коэффициентом температуры. Купить нихромовую проволоку Х20Н80 можно на сайте на сайте kmkstal.ru.

Устройство каменки

Достоинства и недостатки электрической печи сауны

Можно выделить следующие достоинства электропечи для сауны:

• Основное достоинство электрической печи для сауны это простота установки. Для установки электропечи не нужно устройство фундамента и дымохода, как для печи на дровах.
• Как следствие, для электропечи не нужно заранее приготовленного специального места в парилке. Печь ставится, в готовую парилку.
• Электрическая печь не требует особого ухода: не нужно чистить зольник, убирать золу, заготавливать дрова.
• От электрической печи в сауне нельзя угореть, что тоже немаловажно.

Недостатки электропечи

Основной недостаток электропечи в сауне это обязательное наличие электропитания и дополнительная выделяемая электрическая мощность.

Где ставится печь в сауне

Электрическая печь в сауне не устанавливается вплотную к стенкам. Минимальные расстояния от корпуса печи до стен определяются для каждой модели производителем и указываются в паспорте к печи. Обычно это  70-100 мм.

Расчет и монтаж печи в сауне

В продаже существуют электрические печи, рассчитанные на подключение к 220 В и 380 В. Мощность печей от 3 кВт.

Для печей мощностью до 4,5 кВт, нужно электропитание 220 В. Для более мощных печей потребуется наличие 380 В электропитания.

Рассчитать необходимую мощность электрической печи можно по простой формуле: для прогрева 1 кубического метра деревянной сауны нужно 0,8 кВт мощности печи. Для керамической плитки нужно 1,3 кВт.

Для повышения безопасности, рекомендуется стены и пол в месте установки электропечи защитить негорючими материалами (керамической плиткой, листовой жестью).

Обязательно нужно поднять печь от пола на рекомендуемое расстояние. Это нужно для эффективного проветривания парилки.

Обязательно, в парилке делается система вентиляции. Отверстие для поступления воздуха делается под печью на 10-15 см от пола. Выходное отверстие для воздуха делается на противоположенной, от печки, стене под потолком.

Подключается электрическая печь к отдельной группе электропроводки с защитой этой группы автоматом защиты и устройством защитного отключения. Два устройства можно заменить одним дифференциальным автоматом защиты.

Номинал защитных устройств выбирается по мощности электропечи.

Кабель электропитания печи доводится до пульта управления печью. Этот кабель быть медным, в двойной или тройной изоляции с негорючей (не распространяющей горение) изоляции.

Пульт управления устанавливается вне парилки, обычно у входа.

От пульта управления до самой печи, используется специальный кабель с резиновой термостойкой изоляцией либо провода РКГМ.

Таблица расчета для установки электрической печи в сауне

Электропроводка для электропечи

Выполняется электропроводка для питания электропечи по правилам монтажа электропроводки для влажных помещений, а именно:

Сечение жил кабеля подбирается по максимальной мощности печи;

Для снижения стоимости электропровоки, допустимо установить в метре от печи, электромонтажную коробку с IP защиты от IP=54. До коробки сделать проводку медным кабелем ВВГнг или НЮМ, а от коробки до печи сделать проводку в металлической гофре или трубах дорогим термостойким кабелем;

Сквозной проход кабелями через стены, осуществляется в закладных негорючих трубах, которые заделываются негорючими растворами (материалами). Электрические кабели и кабели управления прокладываются отдельно.

Обслуживание электропечи в сауне

Электрическая печь в сауне не требует особого ухода. Важно, не оставлять каменку включенной без присмотра и соблюдать классические правила электробезопасности.

©ehto.ru

Еще статьи

Похожие посты:

Поделиться ссылкой:

ehto.ru

Инструкция по установке и эксплуатации

Мощность банной электропечи подбирается в соответствии с объемом парильного помещения. Приблизительно для расчета мощности можно принять следующее соотношение: 1 кВт электрической печи на 1м3 парильного помещения до 10 м3. В любом случае, если объемы выше 10 м3 необходимо использовать следующие соотношения: на 1 м3 на 0,75 кВт. Вышеуказанные соотношения применяются только для парных с очень хорошей теплоизоляцией. В том случае, если в парной есть открытые поверхности (стены их кирпича, бетона, камня), к расчётному объему следует прибавить дополнительно 1,4 м3 на квадратный метр стены из перечисленных материалов. Приготовления к установке До того, как приступить к монтажу электропечи нужно проверить следующее: напряжение электрической печи и пульта управления должны соответствовать напряжению электросети; пульт управления должен соответствовать модели и мощности электропечи; мощность электропечи должна соответствовать общему объему парной.

Объём не может быть ниже мin объема для выбранной печке; предельный ток предохранителей, а также сечение питающего кабеля должны быть достаточны для мощности электропечи; место размещения каменки должно позволять обеспечить необходимые пожаробезопасные зазоры вокруг печки в строгом соответствии с установочной схемой; устройство управления печью (таймер и термостат) должны располагаться на стороне, к которой есть свободный доступ. В случае необходимости допускается перенос панели управления на нужную сторону печки, согласно приложенной Инструкции. Установка электропечи в бане 1.Настенный вариант Печка крепится к стене со строгим соблюдением необходимых расстояний. Выгонка не может являться основой для крепления печи. Необходимо установить силовые бруски за вагонкой, которые будут обеспечивать надёжное крепление печи (весом до сорока пяти килограмм). Особое внимание следует уделить верхним крепежным винтам, поскольку именно на них идёт практически вся нагрузка.

При креплении печи к кирпичной стене не следует использовать пробки из пластмассы. 2.Напольный вариант При креплении печи к полу следует учесть минимальные пожаробезопасные расстояния до воспламеняющихся поверхностей бани. Допускается установка электропечи непосредственно на деревянный пол. Стена бани с задней стороны печи не должна облицовываться асбестовыми плитами, так как, покрытие их этого материала вызывает резкое и сильное повышение температуры используемых при отделке бани материалов, а кроме того асбест выделяет вредные и опасные для человека вещества. Печь не рекомендуют устанавливать в нишу, вокруг нее не может быть глухого ограждения. Рекомендуемым отделочным материалом для потолка и стен является вагонка из любых лиственных пород древесины. В парильном помещении может быть установлена только одна печь. Установка съёмного пульта управления (пульт OK 3PS3 для электропечи SKLE) Съёмный пульт монтируется вне парильного помещения, на стене бани, в сухом месте, в соответствии с приложенной к нему инструкцией. Отклонение от рекомендаций приводит к пожароопасной обстановке. Датчик температуры

Температурный датчик монтируется над электрокаменкой в соответствии с прилагающейся инструкцией. К датчику подсоединяются жаропрочные провода сечением 4 х 0.5 мм 2 от пульта управления. Электромонтаж Запуск электрической печи и пульта управления к сети может осуществляться только профессиональным электромонтером. Необходимые схемы подключения прилагаются к инструкции по установке и эксплуатации. Пульт может подключаться полустационарно с помощью резинового кабеля нужного сечения, для средних нагрузок. Для подключения электропечи следует использовать термостойкий провод. Все электрические приборы, монтируемые от пола на высоте 100 см и выше. Регулирование температуры На выносном пульте (панели управления) выбирается нужная температура в парильном помещении. Определенное положение ручки устройства соответствует определенной температуре воздуха в парной. После этого, установкой часового механизма в заданное положение включается нагрев печи на разогрев. На контрольном щите, специальная сигнальная лампочка (если таковая имеется) указывает, что запущен нагрев. После пользования парильным помещением печь отключается одним поворотом ручки механизма в положение ноль, после чего сигнальные огни гаснут, указывая, что печка обесточена.

В случае необходимости, (например, забыли выключить), механизм выключателя автоматически обесточит печь. Установка температуры нагрева осуществляется плавно. Защита от перегрева В том случае, если температура в парной достигнет опасного значения, по причине неполадок в системе температурного регулирования, расположенный в датчике ограничитель или предохранитель термостата полностью обесточат электропечь. Таймер Таймер, с диапазоном настройки двенадцать часов, является главным выключателем каменки. Две шкалы таймера, выбираются установленным на нём выключателем (только для пультов OT 2 PS3 и OK 33 PS3). Шкала А – поделена на две части таким образом, что при повороте по часовой стрелки выключателя, сначала следует диапазон прогрева каменки (1-4 часа), за ним следует — диапазон ожидания до включения (1-8 часов). Шкала В – диапазона ожидания не имеет, в этом случае прогрев каменки происходит во всём диапазоне (1-12 часов.) Защитное ограждение Рекомендуется возводить вокруг печи, в виде перила или поручня, в соответствии с минимально допустимым расстоянием, указываемым в инструкции к печи. Критерии выбора котла

Парильное помещение. Современные банные котлы, как правило, являются малогабаритными. Для их монтажа не требуются много места, но предусмотреть для котла отдельное помещение, тем не менее, желательно. В том случае, если, с отопительным котлом будет совмещена система горячего водоснабжения, необходимо учесть количество точек разбора воды. Данные условия будут несущественными лишь в том случае, если баня обеспечивается горячей водой при помощи отдельного бойлера или же электрического водонагревателя. В отведённом для котла помещении необходимо поддерживать общую для всего здания температуру воздуха, уровень влажности не может быть повышенным. Кроме того, в помещении требуется создать хорошую вентиляционную систему, устранить возможные источники пыли. Мощность. Мощность котла подбирается в зависимости от общего объёма помещения из расчёта 30 вт м3.

Если, к примеру, высота потолка в бане составляет меньше трёх метров, данный показатель должен определяться по общей площади помещения. Следует учесть один факт: чем лучше теплоизолированы стены бани, тем меньше потребуется тепла для её нагрева. При определении max показателей мощности банного котла необходимо предусмотреть запас 15-20 %. Работа банного котла считается эффективной в том случае, если, на короткое время он включается на всю свою мощность и работает до тех пор, пока в помещении температура воздуха не достигнет заданного показателя. Вид топлива. Котлы подразделяются на газовые, комбинированные, твердотопливные и жидкотопливные. При выборе банного котла необходимо учитывать то, какой именно вид топлива для вас является наиболее доступным и удобным. Разновидности котлов Газовые. В плане экологии, газ является наиболее безопасным топливом, работающее на нём оборудование имеет максимальный КПД. При качественном и своевременном техническом обслуживании котлов, проблем, связанных с их безопасностью и эффективностью работы не возникает. Современные газовые службы имеют в штате квалифицированных специалистов, а в арсенале высококачественное оснащение. Если баня подключена к центральному газоснабжению, то при покупке газового котла можно существенно сэкономить финансы. В этом случае, процесс топки печи не сопровождается образованием дыма и гари. При использовании газовой банной печи отсутствует необходимость в запасе топлива, поскольку газ бесперебойно доставляется по газопроводу к бане. Жидкотопливные. Дизельные агрегаты имеют определённые преимущества использования в случаях, когда, отсутствует центральная газовая магистраль, либо в том случае или банная печь топится редко.

Жидкотопливный котел также как и газовый имеет высокий КПД. Хранить их следует в специально отведённом помещении. Твердотопливные. Котлы, функционирующие на угле, дровах или торфе, отличаются стабильностью работы и простотой. Стоимость твердого топлива не подвержена серьезным колебаниям, как, к примеру, цена жидкого горючего. Такие котлы требуют регулярного технического обслуживания. Процесс нагрева воды в таких котлах требует постоянного контроля. На твердом топливе также работают и парогенераторы, сегодня широко применяемые для отопления хамамов. Комбинированные. Котлы этого типа способны работать сразу на нескольких разновидностях топлива, поэтому они считаются самыми универсальными. Для бани лучше выбирать именно комбинированный котел, работающий и на газе и на дизельном топливе.

Читайте ещё на эту тему

Интересуетесь строительством и сервисом бань, хамамов?

Подписывайтесь на нашу рассылку. Полезные для здоровья и души статьи

Нажимая на кнопку «Подписаться», даю свое согласие на обработку моих персональных данных

Спасибо за подписку!

Ожидайте письма из рассылки!

saunayug.ru
