Монтаж батареи: Установка радиаторов отопления в квартире своими руками: нормы, СНиПы и схемы

Содержание

Монтаж радиаторов отопления в душевой комнате: выбор элементов и методы подключения


Помните фразу Воланда из «Мастер и Маргарита»: «обыкновенные люди… в общем, напоминают прежних… квартирный вопрос только испортил их…». Эти слова своей актуальности, отнюдь, не потеряли. Вопрос, конечно, для многих сейчас решен, но, опять же, в многоквартирных домах не так уж и много места. Взять ту же ванную комнату – квадратура минимальна, застройщик уделяет обустройству не так уж и много внимания, но это не уменьшает ее значения. Здесь стирают, сушат белье, а также купаются не только взрослые, но и дети, поэтому в первую очередь нужен хороший источник тепла. Вполне доступный вариант – отопительная батарея, а как ее выбрать и установить, мы сейчас и рассмотрим.

Нужен ли радиатор отопления для ванной комнаты?




Казалось бы, вопрос риторический, конечно, нужен. В наше время, когда каждый второй гражданин имеет высшее образование, нет необходимости объяснять, что ванную относят к помещениям с высоким уровнем влажности. Стало быть, нужен отопительный прибор, который может не только безотказно функционировать в таких условиях, но и способен создать комфортные условия в санузле.

Мы все-таки напомним задачи, с которыми успешно справляется радиатор отопления в ванной комнате:

  • Обогрев помещения.
  • Ускорение процесса сушки белья.
  • Предотвращение появления плесени и грибка.
  • Комфортный микроклимат при осуществлении гигиенических процедур в холодное время года.

В стандартных ванных комнатах кроме полотенцесушителя обычно дополнительно ставят три-четыре секции отопительных батарей. Это касается практически всей территории России, кроме, разумеется, южных регионов, где зимы довольно мягкие.

Если санузел утеплен и оборудован системой теплого пола, то установка батареи в ванной может и не понадобится. В случае же низкой мощности обогрева пола или полного его отсутствия есть смысл поставить не только батареи, но и полотенцесушитель. Последний обычно подключают к трубам горячего водоснабжения (если таковое есть), или еще вариант – электрический «полотенчик».

В целом, модификаций масса, решение за вами, а вопрос о необходимости отопления будем считать закрытым.

Материалы отопительных приборов

Мы не станем здесь разводить полемику по поводу эффективности того или иного материала радиаторов, приводить формулы и расчеты теплоемкости и теплоотдачи. Такая тема требует отдельной статьи, а если расписывать расчет и изготовление батарей отопления своими руками, то и вовсе нескольких.

В конце концов, ведь в итоге в отопительную систему ставят не материал, а конкретное изделие с общеизвестными характеристиками. Параметры практически любой модели можно найти каталогах и таблицах производителей.


Тем не менее ознакомимся с основными видами приборов отопления:

  • Чугунные – считается, что такие батареи долговечны и обладают хорошей теплоотдачей. Но, если разобраться, то обладая наибольшими габаритами среди всех отопительных приборов, они обеспечивают наименьшую теплоотдачу. Для любителей же винтажа – самое то.
  • Стальные – не совсем удачный выбор отопительного прибора для ванной комнаты. Влажная среда вызывает на корпусе секций очаги коррозии, со временем эти участки могут дать течь. По конструкции корпуса делятся на панельные и трубчатые.
  • Алюминиевые – отличаются хорошим дизайном и небольшим весом. По мнению многих специалистов такие батареи являются идеальным выбором для санузла в доме с индивидуальным отоплением. Владельцам квартир с централизованной системой отопления стоит обратить внимание на усиленные модели, которые способны противостоять значительным гидроударам и влиянию некачественного теплоносителя.
  • Биметаллические – конструкционно приборы представляют собой стальной каркас с алюминиевым кожухом. Собираются с учетом особенностей сетей центрального отопления. Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется.
  • Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора.




Выбирая отопительные приборы для ванной комнаты, учитывайте не только характеристики, но и дизайн, чтобы максимально гармонично вписать их в общий интерьер. В целом, судя по данным производителей, теплоотдача батарей из любых материалов, кроме чугуна, практически одинакова, разница буквально находится в пределах 5%.

С чугунным оборудованием дело выглядит иначе. Если привести глубину секции биметаллического или алюминиевого радиатора (80-100 мм) к глубине чугунного (140 мм), то теплоотдача последнего окажется на ⅓ ниже.

Из всего вышесказанного напрашивается вывод: существенного влияния на тепловую эффективность прибора материал не оказывает, за исключением чугуна. Поэтому, покупая теплообменник, лучше смотрите на его стоимость, габариты, качество.

И, наконец, не упускайте из внимания его внешний вид, чтобы потом не думать, чем закрыть батарею в своей ванной.

Какими трубами будем подключать

Если для частного дома, где температура теплоносителя редко когда превышает 70-80℃, еще допустимо применение полипропиленовых труб, то в квартирах не все так просто. В большинстве случаев СНиП запрещает использовать в системах центрального отопления не то что полипропиленовые изделия, но также из металлопластика и сшитого полиэтилена. В аварийных ситуациях температура сетевой воды может достигать 120℃, полипропиленовой трубы в таких условиях хватит на пару часов.


Даже при нормальной работе, в магистралях центрального отопления на короткое время допускается повышение температурных показателей теплоносителя до 105℃. Тот же пропилен при эксплуатации свыше 70℃ начинает стремительно терять свои свойства. На эту тему можно долго говорить, поэтому на основании опыта использования различных труб в многоквартирных домах, подобъем итоги:

  • В домах, где отсутствуют индивидуальные тепловые пункты, для монтажа радиаторов отопления нужно использовать трубы из стали, меди или нержавейки.
  • В многоэтажках с собственной низкотемпературной отопительной системой есть возможность применения трубопровода любого типа – полипропиленовых, металлопластиковых, стальных, медных и из сшитого полиэтилена.

Важно! Как бы там ни было, в условиях центрального отопления, где требования к безопасности завышены, нужно использовать трубы от проверенных производителей с продолжительной историей эксплуатации. Остерегайтесь новых моделей продукции, у которых еще нет багажа положительных отзывов.



Принципы монтажа радиатора отопления в душевой комнате своими руками

Итак, приступаем к процедуре установки отопительного прибора. Перед этим мы, само собой, при его выборе учли несколько важных аспектов:

  • Желаемую температуру в помещении.
  • Параметры теплоносителя в подаче и обратке.
  • Вид отопительной системы – однотрубная или двухтубная.
  • Способ монтажа батареи (в нише стены, за экраном или открыто).



Подготовительный этап

Подобрав трубы и отопительный прибор, нужно определиться с выбором инструмента и фитингов. Например, если батареи в ванной подключаются с помощью полипропиленового трубопровода, то стоит озаботиться наличием кронштейнов для крепления, шаровых кранов, специального паяльника и ножниц.

Зачастую для включения радиатора на подачу рекомендуется использовать термостатический клапан с термоголовкой, а на обратку – отсечный клапан. Такие устройства выпускаются как на ½ дюйма, так и на ¾, бывают прямой или угловой конфигурации.


Остальные пункты подготовительного этапа просты и понятны:

  • Отключить отопительную систему. В частном доме это сделать просто, а вот в многоквартирном – решение об отключении принимается управляющей компанией или собственником коммуникаций.
  • Демонтаж старого прибора. Этот пункт касается тех случаев, когда устанавливают батарею вместо полотенцесушителя или меняют старую на новую. Здесь может понадобиться болгарка или газовый ключ.
  • Разметка стены и монтаж кронштейнов для труб и радиатора. Чтобы прибор и подводящие магистрали находились в итоге точно по горизонтали, используется строительный уровень.



Установка отопительного прибора в душевой комнате

Установленные кронштейны нужно проверить на прочность, если все в порядке – батареи можно вешать и подводить к ним трубопровод. Осталось смонтировать запорную арматуру и клапаны, контролируя надежность резьбовых соединений.

Как реализовать подключение?

Выбор типа подключения отопительного прибора зависит от нескольких факторов, например, от способа прокладки труб – скрытая или наружная. Особенно распространены три метода коммутации:

  • Диагональный – самый приемлемый вариант для устройств, состоящих из более, чем 12 секций. Способ весьма прост: верхний патрубок радиатора подсоединяется к подающей магистрали, а нижний – к обратной. Так теплоноситель равномерно распределяется по секциям, что обеспечивает оптимальную теплоотдачу.

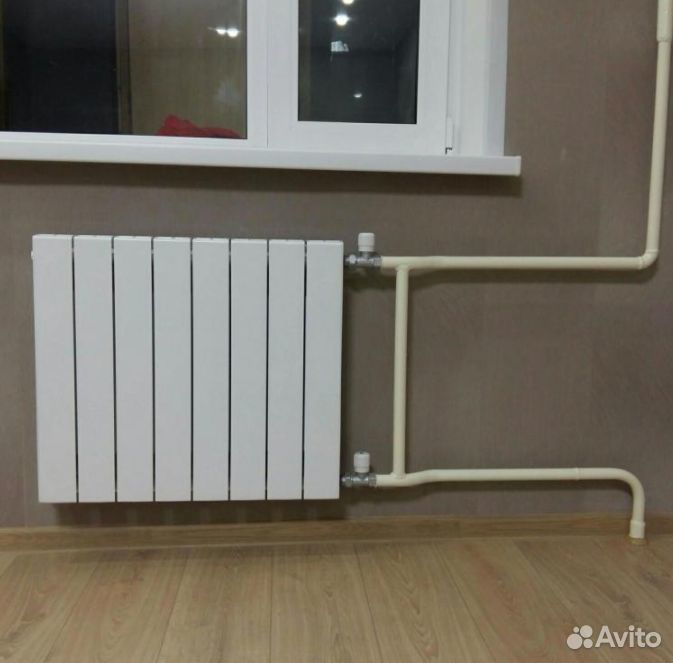

  • Односторонний боковой – способ соединения, в котором и подача, и обратка подключаются к одному ребру батареи: подвод к верхнему патрубку, а отвод – к нижнему. Если планируется монтаж сборки до 12 секций, то этот вариант подходит лучше всего.
  • Нижний – используется чаще всего при скрытой прокладке труб в полу. Оба направления подсоединяют к нижним коллекторам отопительных секций. Но есть один недостаток: верхняя часть прибора прогревается слабее нижней, это ведет к теплопотерям до 15%.

Чем закрыть батарею в ванной?

Не всем может понравиться внешний вид устройства или его выступающие части. В этом случае стоит воспользоваться одним из трех методов «маскировки»:

  1. Гипсокартонный короб – собирается из металлических профилей и влагостойких листов ГКЛ. В верхней плоскости рекомендуется сделать отверстия или поставить декоративную решетку для лучшей теплоотдачи.

  1. Пластиковые или металлические панели – самый простой и сравнительно недорогой способ «маскировки». Учтите неудовлетворительный уровень огнестойкости пластика.
  2. Жалюзи – метод поможет сохранить полезную площадь санузла и одновременно обеспечит доступ к коммуникациям в любое время.

Помимо перечисленных способов, есть еще один, но весьма затратный и трудоемкий. Это компоновка радиаторных секций в стену. Здесь стоит принять во внимание возможность такой операции в рамках квартирной планировки и невозможность последующего обслуживания узлов и соединений.






Установка батарей отопления своими руками: мастер-класс с фото

Оглавление:
Установка батарей отопления своими руками: крепление радиатора на стену
Как установить радиатор отопления: подключение к отопительной системе

Как бы сложно ни выглядел процесс установки отопительных приборов, все же он вполне доступен для осуществления своими руками. Раз уж вы задались целью самостоятельно собрать систему отопления или просто заменить поизносившийся радиатор, то придется осваивать всю технологию. Именно решением этого вопроса мы и займемся в данном мастер-классе с пошаговыми фото, в котором вместе с сайтом stroisovety.org подробно изучим данный вопрос со всех сторон и узнаем, как выполняется установка батарей отопления своими руками: их крепление и подключение к магистралям отопительной системы.

Неважно, какой вид отопительных приборов вы собираетесь устанавливать – если речь идет о водяной системе отопления, то все они имеют единый принцип монтажа, который условно можно разделить на два этапа.

Установка батарей отопления своими руками: крепление радиатора на стену

Здесь все просто – главное все четко разметить и в нужном месте просверлить отверстия.

Для начала необходимо определиться с высотой установки отопительных батарей. Принцип таков – снизу отопительного прибора должно остаться свободное пространство для хорошего притока к батарее охлажденного воздуха. Как правило, это не менее 100мм над полом. Теперь берем в учет расстояние между верхней и нижней подводкой (500мм), добавляем отступ от пола 100мм и получаем уровень установки верхних кронштейнов батареи. Отмеряем 600мм и с помощью уровня отмечаем горизонтальную линию или просто ставим метки в предполагаемых местах установки кронштейнов.

Как правильно установить батарею – разметка

На полученной горизонтали отмечаем расстояние между двумя кронштейнами. Это расстояние в зависимости от типа отопительного прибора определяется либо в соответствии с межсекционными промежутками, либо исходя из скоб, установленных на тыльной стороне конвектора.

Следующим шагом необходимо перенести положение кронштейнов или мест крепления на 500мм ниже. Для этого с помощью того же уровня от меток установки верхних креплений опускаются две вертикали, на которых и откладывается расстояние в 500мм.

Установка батареи отопления своими руками фото

Вот и все, теперь мы имеем четыре необходимые точки крепления, в которых перфоратором бурим отверстия, вставляем в них пластиковые пробки и привинчиваем кронштейны, необходимые для монтажа батареи.

Бурение отверстий в стене для установки кронштейнов

После того как кронштейны станут на свои места, можно вешать батарею на место, проверять ее уровень и переходить к работам по подключению.

Как установить радиатор отопления – монтаж кронштейнов

Как установить радиатор отопления: подключение к отопительной системе

Установка батарей отопления в квартире, а вернее их подключение к трубопроводам, осуществляется в зависимости от используемого материала. Чтобы было понятно, уточню – каждая из современных систем трубопроводов имеет свои принципы и тонкости монтажа, поэтому их необходимо учитывать в процессе работы.

Комплектация батареи отопления фото

Для начала батарею или радиатор необходимо оснастить разъемными соединениями, заглушкой и краном Маевского для сброса воздуха. Как правило, американками или кранами с разъемным соединением оснащаются нижние подводки радиаторов отопления, а в верхние монтируется заглушка и кран Маевского.

Батарея с краном Маевского фото

Для надежности и герметичности соединение этих элементов системы отопления с радиатором осуществляется с помощью пакли. Эту работу удобнее выполнять на батарее, снятой со стены. Оснащенный необходимым оборудованием радиатор после своей комплектации снова вешается на стену.

Движемся дальше и переходим к непосредственному подсоединению трубопроводов – здесь без знания материала и принципов сборки трубопроводов не обойтись. В данном мастер-классе подключение и монтаж батарей отопления мы осуществляем с помощью полипропиленовой трубы, которая соединяется с помощью паяльника.

Монтаж батарей отопления своими руками фото

Включаем паяльник в сеть, дожидаемся его полного нагрева и приступаем к работе. Для начала собираем подводку – к отрезку трубы припаиваем резьбовой переходник и вкручиваем в него ответную часть американки или разъемного крана. Когда подводка готова, подгоняем ее размер до нужного и впаиваем в тройник, расположенный на магистральном трубопроводе.

Когда последний стык хорошенько остынет, подводку можно присоединять к радиатору отопления – все, что для этого нужно, так это только соединить разъемное соединение и затянуть его с помощью ключа. Вторая подводка к радиатору собирается аналогичным образом.

Как правильно установить батарею отопления

Вот теперь можно с полной уверенностью сказать, что монтаж батарей отопления своими руками выполнен, далее систему отопления наполняют водой и переходят к ее первому запуску.

Ну и напоследок один дельный совет – установка батарей отопления должна осуществляться с соблюдением горизонтального уровня. Если его не выдержать, то в одном из верхних углов в процессе работы системы будет скапливаться воздух. Как результат, батарея (или радиатор) будет прогреваться не полностью, и ее работа окажется менее эффективной.

Автор статьи Михаил Корнеев

Что нужно знать при установке радиатора

Установка радиаторов

Монтаж радиаторов ответственное мероприятие, к которому необходимо тщательно подготовиться. Даже небольшие недоработки могут привести к аварийной ситуации. Ниже мы рассмотрим что будет необходимо для установки радиаторов и в какой она производится последовательности.

Подготовительный этап

Если Вы наряду с заменой радиаторов запланировали сменить окна, то лучше будет установить их заранее, смонтировать подоконники. После демонтажа радиатора место, где он находился, следует оштукатурить. Плитку так же следует укладывать до установки радиатора, но доводить ее до идеального состояния не стоит- окончательные отделочные работы производятся позже.

Трубопровод для отопительных приборов можно собрать как до, так и после установки радиаторов. Но, если Вы решили «спрятать» трубы в полу, то необходимо начать именно с трубопровода, чтобы залить стяжку и уложить плитку.

Комплектующие для установки радиаторов

Для установки радиатора не обойтись без дополнительных комплектующих, отвечающих за его правильную работу.

Минимальный «джентльменский» набор должен выглядеть следующим образом:

1- 2 крана для подключения радиатора к системе отопления. Наиболее рациональным будет использование кранов с накидной гайкой, или, так называемой «американкой».

Американка это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

2- 4 проходные пробки. Эта деталь служит для того, чтобы перейти от диаметра отверстия в радиаторе (обычно 1 1/3″) на резьбовой диаметр присоединения трубы (этот размер совпадает с краном).

3- Заглушка. Назначение заглушки понятно из названия- перекрыть один из выходов радиатора.

4- Воздухоотводчик. Если мы рассматриваем минимальный набор, то это Кран Маевского, то есть ручной воздухоотводчик, с помощью которого мы можем избавиться от воздушной пробки в радиаторе.

5- Кронштейны. Или иначе-крепеж радиатора. На стандартный радиатор до 12 секций достаточно 3−4 штук.

Даже при минимальном наборе комплектующих их получается довольно много. Чтобы облегчить покупку пунктов 2,3 и 4 производитель радиаторов выпускают комплекты для подключения радиаторов, в которых уже есть и комплект проходных пробок, заглушка, воздухоотводчик и кронштейны.

Способы подключения радиаторов отопления

— Боковое одностороннее подключение. Он заключается в присоединении подводящей трубы к верхнему патрубку, а отводящей — к нижнему. Если одностороннее боковое подключение используется при монтаже многосекционных радиаторов, и последние секции недостаточно прогреваются, дополнительно устанавливают удлинитель протока воды.

— Нижнее подключение. Такой тип подключения батарей применяется в тех случаях, когда трубы отопления спрятаны в пол или под плинтус. Это самый приемлемый способ подключения, с эстетической точки зрения. Оба патрубка (подачи и обратки) располагаются снизу и вертикально направляются в пол.

— Диагональное подключение. Этот способ подключения наиболее благоприятен при монтаже радиаторов от 10 секций. Принцип обвязки заключается в том, что подводящая горячую воду труба соединяется с верхним патрубком по одну сторону батареи, а обратка выведена через нижний патрубок с обратной стороны.


— Единственный тип подключения, при котором в обязательном порядке меняется одно из комплектующих, это одноточечное подключение. В этом случае подача и обратка располагаются в одном отверстии радиатора.

Сам элемент, который позволяет таким способом подключить радиатор, называется инжекторный узел.

Расположение радиатора

Следующие правила строго должны быть выполнены, чтобы не нарушать конвекцию воздуха:

— От плоскости пола до батареи 6−10 см и более.

— От нижней линии подоконника до верхней линии радиатора 5−10 см.

— От поверхности стены до радиатора 3−5 см.

Так же следует учесть один важный факт- шаровыми кранами нельзя регулировать подачу радиаторов.

Возникает логичный вопрос, если помещение слишком нагрето, что же, постоянно включать и отключать радиатор для создания комфортного микроклимата?

Ответ немного проще- в этом случае нужно использовать регулировочные клапаны. Их конструкция позволяет настроить температуру радиатора, чтобы Вы комфортно ощущали себя в каждом помещении.

Есть 2 вида этих клапанов- ручные и автоматические. Отличие между ними в способе регулировки- ручной клапан регулируете Вы, а автоматический клапан самостоятельно поддерживает заданную Вами температуру. За регулировку у автоматического клапана отвечает термоголовка. Внутри нее расположен датчик, срабатывающий на изменение температуры в помещении, а в сильфонной камере находится твердое, жидкое, либо газообразное вещество изменяющее объем.


Снаружи оба эти клапана выглядят так:


Слева ручной клапан, справа с термоголовкой

Итак, подытожим, в целом установка радиатора не вызывает сложностей, главное учесть и приобрести все необходимые комплектующие.

Порядок установки выглядит следующим образом:

— Демонтаж старого радиатора

— Разметка для крепления нового

— Установка кронштейна и крепление радиатора

— Сборка монтажного комплекта

— Присоединение к трубопроводу

Вам остается сделать выбор установить радиатор самостоятельно или доверить это дело монтажнику. Как видите, установка не несет в себе особо сложных моментов. Если Вы все же решили, что самостоятельная установка- не Ваш вариант, то проконтролировать работу мастера тоже будет не лишним.

Эксплуатация алюминиевого радиатора в летний период:
-Если оба подающих крана в положении «закрыто» обязательно должен быть открыт кран «Маевского». В противном случае, радиатор может «взорваться», так как в нем растет давление (химическая реакция присадок (содержатся в теплоносителе) и алюминия с сопровождением выделения водорода). Этот случай не является гарантийным

-Нижний кран в положении «закрыт», верхний — в положении «открыт». При таком положении кранов, теплоноситель (вода) останется в радиаторе (не вытечет). Запрещается чтобы алюминиевые радиаторы стояли без теплоносителя (воды).

-Рекомендуем проводить промывку радиатора не реже 1 раза в 3 — 4 года. С этой целью закрывается нижний и верхний вентили, открывается воздухоотводчик. Сливается через кран либо заглушку вода. Потом нужно развинтить разъемные соединения и снять с кронштейнов радиатор. Промыть струей воды прибор с помощью шланга, надетого на водопроводный кран, делая это под давлением. Нельзя использовать для промывки абразивные материалы.


-Старайтесь протирать пыль на радиаторах, иначе будет снижаться их теплотворная способность.

При правильной эксплуатации радиатора, Вы сможете всегда наслаждаться комфортом и теплом.

Установка батареи на балконе, радиатор отопления на балкон

Закон запрещает выносить отопительные радиаторы на балконы. Но, теоретически это возможно, главное получить разрешение у соответствующих инстанций.

Почему без согласования нельзя установить батарею на балкон?

Причин тут несколько:

  1. Есть риски затопления соседей в случае прорыва радиатора из-за воздействия низких температур. Если же балкон хорошо утеплить, то температура внутри не должна опускаться ниже нуля градусов, однако согласование на монтаж батареи всё равно нужно получить.
  2. При подключении к центральной сети дополнительного источника обогрева упадёт давление в системе, что приведёт к снижению энергоэффективности. Соседям полутёплые стояки врятли понравятся, поэтому с их стороны могут начаться жалобы.
  3. Если батарею на балконе установить незаконно, то у вас возникнуть проблемы в случае продажи квартиры, так как в плане БТИ не будет присутствовать новый тепловой контур, что вызовет подозрения у покупателей.

Даже если в квартире не центральное отопление, а установлено АОГВ, всё равно действия по установке батареи на балконе или лоджии нужно согласовать в жилищной инспекции.

Как получить разрешение на монтаж радиатора отопления на своём балконе?

Во-первых, не нужно сначала устанавливать батарею, а потом идти всё согласовывать, так как за подобные действия можно получить отказ и даже штраф.

Во-вторых, получение разрешения занимает более месяца, поэтому, устраивая ремонт, нужно быть готовым не только к трате нервов и денег, но и большого количества времени.

Последовательность действий следующая:

  1. Сначала нужно утеплить балкон. Это касается остекления (рамы ПВХ или евродерево) и обшивки всех стен.
  2. Обратиться в БТИ, так как установка батареи относится к перепланировке.
  3. Обратиться в проектное бюро. Сотрудник должен будет выехать на квартиру, что бы произвести осмотр балкона и состояния отопительных приборов. Данный этап занимает около 2 недель.
  4. Получить разрешение на вынос батареи в ЖЭКе, МЧС, Роспотребнадзоре, Санэпидемстанции.
  5. Если разрешение от всех инстанций будет получено, тогда можно приступать к установке отопительного прибора на балкон или лоджию. Лучше всего обращаться к профессионалам!
  6. После выполнения монтажных работ нужно наведаться в жилищную инспекцию для составления акта.

Краткая инструкция по выбору и установке батареи на балкон

Радиатор отопления должен быть практичным, особенно если его монтаж планируется осуществлять на десятом этаже или выше. А именно, рабочее давление не менее 12 атм и хорошая устойчивость к гидроударам.

Типы радиаторов:

Чугунные. Самые практичные, прослужат до 40 лет. К недостаткам можно отнести долгое нагревание и остывание.

Алюминиевые. Обладают высоким коэффициентом теплопроводности и низким весом. Их в большей степени рекомендуют для частных домов, а не для многоэтажек. Данные батареи чувствительны к ph-среде теплоносителя.

Стальные (панельные). Не большой вес, хорошая теплоотдача, не высокая стоимость. Срок службы 15 лет.

Биметаллические. Оптимальный вариант радиаторов для установки на балкон. Достаточно лёгкие, дешёвые, стойкие к гидроударам.

Что касаемо расчета количества секций, то на 2 кв. м площади должна приходиться одна радиаторная секция.

Существует три вида подключения батареи к трубам: боковое, нижнее и диагональное.


Какие выбрать трубы?

Можно использовать полипропиленовые армированные трубы, они обладают рядом преимуществ:

  • В процессе работ не требуется сварочный аппарат. Трубы стыкуют с помощью специального паяльника.
  • Пластик легко сгибается, в отличие от металла, это упрощает монтаж.
  • Высокая теплопередача.
  • Стойкость к деформациям во время эксплуатационного срока.

Установку батареи на балкон, да и не только, рекомендуется проводить в летнее время, когда в трубах отсутствует вода. Зимой отключение отопления хоть и возможно, но соседи этому рады точно не будут.

Главные правила монтажа отопительного радиатора на балконе

Что бы батарея эффективно работала, она должна быть правильно сориентирована относительно пола и подоконника. Снизу нужно оставить зазор не менее 10-12 см. Если же поднять отопительный радиатор выше к подоконнику, то от него тоже нужно оставить зазор примерно 10 см. Расстояние батареи от стены- не менее 2-х см.

Важно соблюсти строго горизонтально расположение радиатора, наклон проверяют уровнем.


Избегайте большого количества перегибов труб, это часто приводит к появлению в системе воздушных пробок. Перед батареей рекомендуется установить запорные краны, что бы в случае чего можно было экстренно перекрыть воду.


И так, с технической точки зрения сама установка батареи на балконе или лоджии не вызовет особых затруднений, а вот для получения разрешения может потребоваться не мало времени.

Благо сегодня существуют и другие способы для обогрева помещений. Например, инфракрасный тёплый пол. Его монтаж не потребует никаких согласований с инстанциями, а по эффективности он не уступает радиаторному отоплению.


Вы можете заказать отделку балкона под ключ в нашей компании. Зимой действуют хорошие скидки, поторопитесь!

Монтаж систем отопления — цена за работу, стоимость.

Наша компания предлагает услуги, связанные с монтированием, проектированием и ремонтом систем отопления различной сложности. Даже если вам необходима, казалось бы, несложная работа, связанная с отоплением, для ее выполнения лучше всего обратиться к специалистам – ведь только в этом случае можно рассчитывать на быстрое и качественное оказание услуг. Обращение к профессионалам – гарантия того, что все работы будут выполнены качественно, быстро, с соблюдением стандартов, а также с подготовкой всех необходимых для таких случаев документов.

Зачастую жители загородных домов и квартир сталкиваются с проблемами, связанными с функционированием систем отопления – трубы попросту протекают, на стыках радиаторов возникают протечки, котел работает плохо и т.п. Разумеется, у подобного рода неприятностей есть целый ряд последствия – соседи снизу будут затоплены, ваше имущество будет испорчено, самочувствие может испортиться, да и дополнительные финансовые затраты явно никуда не денутся.

Специалисты нашей компании поспособствуют качественному, быстрому ремонту системы отопления. Мы устраним любые протечки, небольшие неполадки, заменим определенные комплектующие в газовых колонках, в котлах, в системах отопления и т.п. Обращаясь в нашу компанию, можно не сомневаться – специалисты эффективно устранят все имеющиеся неисправности, причем вне зависимости от того, насколько современной является система отопления. По сути дела, любая система отопления нуждается в том, чтобы ее обслуживали каждодневно – это гарантирует максимально высокий уровень эффективности системы и абсолютно безотказное функционирование. Обратившись в нашу компанию, вы можете быть абсолютно уверены в высокой эффективности работы специалистов, и, как следствие, в отсутствии проблем с вашей системой отопления.

Чтобы гарантировать экономичность функционирования системы отопления, а также ее максимальную эффективность, минимизировать вероятность возникновения сбоев и неисправностей, имеет смысл обращаться исключительно к профессионалам, которые хорошо разбираются в вопросах ремонта отопления и монтажных услугах. У каждого из специалистов нашей компании имеется высокопрофильное образование, большой опыт – и это обеспечивает по-настоящему качественное оказание услуг вне зависимости от повреждений системы. Разумеется, вы можете не сомневаться в том, что у специалистов компании в распоряжении есть нужный инструмент, обеспечивающий качественное выполнение работы.

Работа с системой отопления силами наших мужей на час обеспечивает следующие преимущества:
1) оказываются услуги, связанные с предварительной диагностикой ремонтных работ;
2) устраняются последствия аварий любого типа;
3) могут быть заменены либо отремонтированы отдельные компоненты системы отопления, которые получили повреждения;
4) мы оказываем услуги, связанные с монтажом отопления на объекте;
5) будут оказаны все необходимые работы, связанные с тестированием системы до ее активации;
6) мы предлагаем услуги, связанные с техническим обслуживанием различных систем (любой сложности и различного объема).

Таким образом, обращение за услугами, связанными с монтажом или ремонтом систем отопления в нашу компанию – гарантия бесперебойного, качественного оказания услуг с минимальными финансовыми затратами для клиента!
Если вы затеяли ремонт в квартире в новостройке, и в числе задач, которые вы при этом ставите, стоит замена старых батарей отопления на новые, то при демонтаже старых радиаторов отопления необходимо соблюдать определенные правила.

Если ваши старые радиаторы были выполнены из чугуна, то для начала следует убрать обвязку, дальнейшая работа требует от вас вооружиться зубилом, молотком и другими приспособлениями.

Затем, когда вы освободили место, внимательно изучите состояние труб для подачи и сбора воды. Если с ними все в порядке, то смело начинайте заниматься установкой нового радиатора отопления на этом месте. Иной вопрос, если новый радиатора будет располагаться в другом месте, тогда вам обязательно нужно будет тщательно просчитать длину труб для подачи воды. Это можно сделать самому, либо обратиться к нам.

Обратите внимание, что расчеты должны быть произведены таким образом, чтобы подача горячей воды была максимально простой и удобной в применении.

В комплект, который Вы приобрели и хотите сейчас установить, должна входить специальная обвязка, сборка которой должна проводится очень внимательно. При сборке нужно строго соблюдать инструкцию, которая к ней прилагается.

Не секрет, что наиболее востребованными среди покупателей можно с уверенностью назвать биметаллические радиаторы отопления. И это вполне объяснимо, прежде всего, самой доступной ценой на данную позицию.

Как правило, большинство стандартных квартир имеют ограниченную площадь, поэтому для экономии места в таких помещениях установка радиатора отопления возможно лишь при условии ее к стене. Если у вас все планируется именно так, то обязательно нужно замазать щели либо цементом, либо же пеной для монтажа.

Пользоваться новыми батареями можно минимум через сутки после монтажа.

Любой дом, частный или муниципальный, городской или загородный, нуждается в уходе и периодическом обновлении. Услуги сантехника востребованы всегда: в новом доме или квартире существует необходимость установки сантехнических приборов, старые же краны или ванны-унитазы нередко требуют обновления или замены. Где бы вы ни проживали, и в каком бы состоянии ни находилась ваша сантехника, наша компания — это ваш личный сантехник в ВАШ ГОРОД.

При этом, от момента вызова сантехника до времени его приезда к вам на дом пройдет минимальное количество времени. Время бесценно, а уровень работ говорит о профессионализме, поэтому главные критерии нашей работы — это оперативность и качество!

схемы и способы подключения своими руками

Автор Михаил Стахов На чтение 8 мин. Просмотров 27.5k. Опубликовано

Современное строительство новых зданий, а также реконструкция старых предполагает обязательное совершенствование систем отопления с включением всех этапов работы: проектировка с утверждением схемы подключения отопительных приборов, устройство магистралей, а также выбор и монтаж в систему батарей отопления. Установка радиаторов отопления является одним из важнейших этапов подключения и дальнейшего функционирования всего обогрева помещения. Для создания тепла и комфорта в доме, удобства обслуживания и возможности последующей модернизации нужно знать, как установить радиатор отопления наиболее правильно.

Лучшее начало — правильный выбор радиаторов

Прежде чем начинать разговор о том, как установить радиатор отопления, нужно выбрать батареи, подходящие именно вам, и подсчитать необходимое их количество.

Виды

Рынок современного отопительного оборудования может предложить вам несколько типов радиаторов и вариаций модельного ряда для каждого из них:

  • Чугунных, являющихся «классикой», заслужившей уважение многих поколений. В пользу установки чугунных аппаратов выступают отличная износостойкость и устойчивость к коррозии. Они обладают высокой инертностью, что в одних случаях может оказаться недостатком, а в других — преимуществом. Кроме этого, установка батареи из чугуна требует ежегодного промыва и регулярной покраски.
  • Стальных. Обладают достаточно высоким показателем теплоотдачи (мощности), широкими возможностями дизайна и малой засоряемостью взвесями из теплоносителя. Радиатор, отлитый из простой стали, может подвергаться коррозии, а выполненный из «нержавейки» сравнительно дорого стоит.
  • Алюминиевых. Подключение алюминиевых секций — это экономия средств, наилучшая теплоотдача и отличное решение интерьера. Но установка алюминиевых радиаторов невозможна для центральных систем отопления, так как они плохо переносят излишний напор воды (гидроударов мощностью более 25-ти атм).
  • Биметаллических. В отличие от алюминиевых батарей, подключение радиаторов отопления из биметалла возможно как в автономных, так и в центральных системах отопления. У биметаллических приборов высокая теплоотдача (почти как у алюминиевых), но более высокие устойчивость к гидроударам и износостойкость.

Кроме этого, радиаторы одного вида могут различаться по конструкции (трубчатые или панельные) и по размерам (стандартные, низкие, вертикальные и т.п.). Технические возможности разных моделей могут сильно различаться.

Сделайте выбор правильно

Внимание! Так же, как и установка приборов из алюминия, представляет собой проблему подключение в центральную систему отопления панельных батарей из любых других материалов (стальных), так как они также не переносят резких повышений давления теплоносителя.

Подсчет количества секций

После выбора радиаторов определенной модели вам потребуется сделать несложный арифметический подсчет количества батарей для установки в каждой комнате.

Для сохранения постоянно комфортной температуры помещения вам потребуется подключение радиаторов отопления, тепловой поток от которых будет перекрывать потери тепла на улицу через стены, окна и двери. Для этого на каждые 10 м2 площади стандартной комнаты (с потолком не выше 3-х метров) потребуется не менее 1-го кВт тепловой энергии. То есть для расчета количества секций нужно:

  1. Сначала вычислить требуемую для помещения мощность путем деления его общей площади на стандартную величину — 10 м2.
  2. Затем получившееся число необходимо разделить на мощность одного радиатора, указанную в паспорте прибора (либо в списке технических характеристик модели в интернет-каталоге).
  3. Результат надо округлить до целых единиц в большую сторону — это и будет количество элементов, которое нужно подключить в систему.

Запомните! Монтаж радиаторов отопления в помещениях с более высокими потолками (торговые и спортивные залы и т.п.) подразумевает увеличение количества приборов. Это можно сделать, умножив полученное в п.2 число на отношение высоты вашего потолка к числу стандарта 3, а затем округлить аналогично п.3.

Монтаж батарей отопления

Теперь мы подошли к вопросу, как подключить радиатор отопления по всем правилам.

Строительные правила установки

Строительные нормы и правила (СНиП) гласят, что обвязка радиаторов отопления должна происходить следующим образом:

  • Монтаж батарей должен происходить в местах наибольшей потери тепла, поэтому стандартным местом для них считается пространство под окнами.
  • Установка батареи должна идти с учетом требований к ее расположению, то есть к расстояниям до подоконника, пола и стен. Здесь расстояние до окна должно быть не менее 10-ти см, до стены – от 3-х см, а до пола — не менее 6-ти см.
  • Крепление устройства к стене должно быть не менее чем трехкратным. Кронштейны устанавливаются по одному внизу прибора и по два — вверху. Все кронштейны крепятся к стене между отдельных секций батарей, с помощью дюбелей и цементного раствора.
  • К верху каждой секции необходимо подключить клапан ручного действия либо работающий самостоятельно (автоматический) для спуска излишнего воздуха.
  • Подключение радиаторов в систему должно происходить в соответствии утвержденной схемы.
  • При заполнении системы водой запорный кран для радиатора отопления необходимо открывать как можно более плавно во избежание гидроударов.

Самостоятельный монтаж

Монтаж отопительных аппаратов можно провести самостоятельно. Установка радиаторов отопления своими руками предполагает не только наличие некоторого опыта, но и последовательное выполнение этапов.

Итак, вы выбрали для установки конкретный вид батареи, и вам потребуется провести монтаж алюминиевых, чугунных либо других приборов.

Внимание! Для уточнения вида аппаратов, подключения которых потребует ваша новая система, обязательно ознакомьтесь с техническими характеристиками выбранных вами моделей. Они дают наиболее точный ответ на вопрос о том, установка батарей отопления какого вида вам потребуется.

Монтаж алюминиевых радиаторов

Для дальнейшей работы вам потребуются нужного размера динамометрические ключи и следующие правила установки радиаторов отопления своими руками:

1. У вас заранее должна быть готова схема подключения новых батарей (проект новой системы). Именно в описании схемы вы найдете список необходимых дополнительных деталей, без которых подключить радиатор будет невозможно, а линейные размеры их диктуются выбранной вами разновидностью радиатора. Подключение же одной секции в систему может осуществляться несколькими способами. Варианты схемы таковы:

  • Верхнее.
  • Нижнее, или напольное. Нижнее подключение часто используется при необходимости скрыть лишние отрезки труб, например при установке вертикальных радиаторов.
  • Боковое (однотрубное) подключение требует установки дополнительной трубы — байпаса.
  • Диагональное.

Наилучшую теплоотдачу дают диагональное и напольное подсоединение, а вот в боковом идут потери тепла до 15 %.

Байпас

2. Для центральных систем приобретаются только металлические трубы и фитинги, тогда как в загородном доме можно позволить себе металлопластик.

Знайте! Часто по требованиям схемы, созданной в монтажных организациях, установка батареи требует использования «крана шарового с американкой», подсоединить который герметично достаточно сложно. При подключении радиаторов своими руками лучше заменить его на простой кран для радиатора отопления.

3. Перед установкой либо заменой радиатора надо убедиться, что в системе нет воды, либо перекройте ее рядом с нужным вам прибором.

4. Сначала надо правильно устроить крепление, с помощью которого радиатор будет держаться на стене. Настенные радиаторы обычно крепятся на кронштейны, но крепление может быть и напольное, когда прибор устанавливается на специальную подставку (чаще у деревянных стен). Для облегченных стеновых конструкций используются кронштейны, крепление которых происходит с другой стороны стены.

5. Перед монтажом чугунных радиаторов требуется их разобрать и подкрутить ниппели.

6. Установка алюминиевых радиаторов начинается с устройства клапанов для регулярного спуска воздуха.

7. Чтобы избежать протечек, установка биметаллических радиаторов должна проходить без использования напильников и наждачки.

7. Для защиты от воздушных пробок радиаторы лучше подключать не горизонтально, а с небольшим уклоном.

8. Только когда радиатор закреплен на кронштейны, его можно подключить в систему посредством сгонов.

9. Когда установка радиатора будет закончена, нужно провести процедуру опрессовки с использованием специального прибора – опрессовщика, либо вызвав для этого соответствующие службы.

10. Защитная пленка с батарей снимается только по окончании абсолютно всех работ — когда установка батареи закончена полностью.

Крепление батареи к стене

Осторожно! По возможности монтаж отопления в квартире не стоит выполнять своими руками, лучше предоставить это дело специалистам. Конечно, хочется сэкономить на установке и выполнить ее самостоятельно, но самонадеянность зачастую чревата проблемами и новыми затратами средств.

Обслуживание и уход

Радиаторы разных видов служат в среднем около 20-ти — 30-ти лет, а некоторые еще меньше (до 15-ти лет). Пыль, влажность, агрессивная среда теплоносителя изнашивают их, со временем приводя в негодность. Правильная установка батарей отопления продлевает их жизнь, как и соответствующие уход и обслуживание. Поэтому при их эксплуатации следует учитывать несколько правил, описывающих способы хозяйственного отношения к отоплению вашей квартиры:

  • Поверхность чугунных приборов время от времени нужно красить для исключения их коррозии,
  • Плоскости алюминиевых и биметаллических батарей, не нуждающихся в окраске, нужно регулярно очищать от пыли, мешающей отдавать тепло по максимуму,
  • Внутренние полости батарей (особенно чугунных) по окончании сезона нужно промывать от засоров.

Запомните! Внутренние поверхности биметаллических аппаратов могут коррозировать при продолжительном контакте с воздухом. Поэтому на время их опустошения (слива воды из систем центрального отопления на летний период) нужно полностью закрывать все вентили подвода и оставлять свободными только клапаны воздухоотводов.

Теплых зим!

Установка радиаторов отопления в частном доме — заказать в Москве, монтаж радиаторов отопления в частном доме

На Юду вы можете в течение буквально нескольких минут найти квалифицированного специалиста, который быстро и по доступной цене осуществит установку батарей отопления в частном доме. На сайте такие услуги предлагает множество мастеров. После подачи заявки вы сможете выбрать самого лучшего из них.

Преимущества монтажа новой отопительной системы в частном загородном доме

Установка радиаторов отопления в загородном доме имеет несколько преимуществ. К ним можно отнести отсутствие:

  • жильцов, проживающих ниже или выше
  • необходимости согласовывать монтаж отопления с управляющей жилищной организацией
  • жесткой привязки к месту расположения отопления в доме

Частный дом имеет массу преимуществ перед своим многоквартирным аналогом. Исполнители Юду могут разместить радиаторы отопления в полном соответствии с пожеланиями заказчика, в любых, даже самых непривычных местах. Этому способствует широкий выбор отопительных систем, предлагаемых производителями. Специалисты могут:

  • произвести монтаж водяного отопления пола во всех помещениях или в некоторых из них
  • выполнить установку вертикальных батарей на любых поверхностях
  • обустроить систему посредством сплит-систем и всевозможных комбинаций различных методов отопления частного дома

Как исполнители Юду установят радиаторы в частном доме?

Разработка проекта отопления и установка отопительных приборов, выполненная специалистами, зарегистрированными на Юду, позволит создать максимально эффективную систему, в которой учтены все предъявляемые требования и особенности конкретного строения.

Установка отопления будет учитывать не только теплоэффективные, но и эстетические, а также экономические факторы. Исполнители Юду знают, как должна производиться установка батарей отопления, и делают это так, чтобы в процессе эксплуатации созданная система была функциональной, красивой и недорогой.

Мастера, предлагающие свои услуги на сайте:

  • разрабатывают и утверждают с заказчиком проект будущего размещения батарей
  • выбирают наиболее подходящие приборы
  • тщательно осматривают перед установкой радиаторы, чтобы исключить наличие заводского брака
  • производят качественную установку новых радиаторов отопления в частном доме

Обращаясь к исполнителям Юду, вы можете быть уверены, что при установке радиаторы будут надежно смонтированы, а все соединения аккуратны и герметичны.

Как вызвать мастера для установки нового радиатора отопления в частном доме?

Если вам нужна установка радиатора, вызовите специалиста, предлагающего свои услуги через Юду. Для этого с помощью формы, размещенной вверху страницы, отправьте заявку на сайт.

В ней вам нужно указать, сколько радиаторов требуется установить в частный дом. Какие батареи вы предпочитаете и насколько срочно нужно выполнить работу.

Исполнители Юду, готовые выполнить работу по монтажу вашего нового радиатора, откликнутся и предложат свои услуги. Вам нужно будет сравнить их условия и выбрать самые привлекательные.

Чтобы сделать правильный выбор, обратите внимание на рейтинг специалистов. У исполнителей, которые лишь недавно работают через Юду, его значение невелико. Это не значит, что они менее квалифицированы, однако подтверждения их мастерства пока нет. Зато обычно их расценки более доступны.

Если же вы хотите быть уверены в высокой квалификации мастера, выбирайте исполнителей с высоким рейтингом. Те, кто выполнил на Юду уже не один десяток заданий, имеет на своей странице отзывы предыдущих заказчиков. Прочитав их, вы будете знать о достоинствах и недостатках каждого специалиста.

Сравните характеристики каждого исполнителя, чтобы при монтаже новые радиаторы были установлены максимально качественно. Выберите того, кто устроит вас больше других, и сделайте заказ.

КОМПЛЕКТ ДЛЯ МОНТАЖА АККУМУЛЯТОРА (AR320413) | ARRMA

Обзор:

Этот набор для монтажа батарей является прямой заменой элемента вашего комплекта и обеспечит безопасное и надежное место для выбранных вами батарей.

Характеристики:

Прочный композитный материал для длительного срока службы в любых условиях — Два ремня с липучкой надежно закрепят ваши батареи — Прокладки для батарей позволяют настраивать шасси на батареи разной длины — Пенопласт под батареей для дополнительная безопасность батареи

Включает:

2 x батарейный ремень с пряжкой

1 x Проставка для задней батареи

1 x Проставка переднего аккумулятора

1 поролоновая прокладка под аккумулятором

Отфильтруйте информацию о перекрестных ссылках по предпочитаемой модели (ам):

Ваше местонахождение: РОССИЙСКАЯ ФЕДЕРАЦИЯ (Вы можете изменить это в шапке основного сайта)

Ключ:

Ваш выбор (щелкните еще раз, чтобы отменить выбор)

Принудительный выбор — другие варианты недоступны в зависимости от вашего другого выбора

# ARA4305V3T1 ВОРТЕКС BLX 4X4

# ARA4305V3T1

# ARA4305V3T2 ВОРТЕКС BLX 4X4

# ARA4305V3T2

# ARA4305V3T3 ВОРТЕКС BLX 4X4

# ARA4305V3T3

# ARA4312V3 BIGROCK BLX 4X4

# ARA4312V3

# ARA4202V3IT1 ГРАНИТ МЕГА 4X4

# ARA4202V3IT1

# ARA4302V3T1 ГРАНИТ BLX 4X4

# ARA4302V3T1

# ARA4302V3T2 ГРАНИТ BLX 4X4

# ARA4302V3T2

# ARA4203V3IT1 SENTON MEGA 4X4

# ARA4203V3IT1

# ARA4303V3T1 SENTON BLX 4X4

# ARA4303V3T1

# ARA4303V3T2 SENTON BLX 4X4

# ARA4303V3T2

# ARA4206V3I TYPHON MEGA 4X4

# ARA4206V3I

# ARA4306V3 TYPHON BLX 4X4

# ARA4306V3

# ARA102723 BIGROCK BLX 4X4

# ARA102723

# ARA102714IT1 ГРАНИТ МЕГА 4X4

# ARA102714IT1

# ARA102714IT2 ГРАНИТ МЕГА 4X4

# ARA102714IT2

# ARA102720T1 ГРАНИТ BLX 4X4

# ARA102720T1

# ARA102720T2 ГРАНИТ BLX 4X4

# ARA102720T2

# ARA102715IT1 SENTON MEGA 4X4

# ARA102715IT1

# ARA102715IT2 SENTON MEGA 4X4

# ARA102715IT2

# ARA102721T1 SENTON BLX 4X4

# ARA102721T1

# ARA102721T2 SENTON BLX 4X4

# ARA102721T2

# ARA102694I ТАЙФОН МЕГА 4X4

# ARA102694I

# ARA102722 TYPHON BLX 4X4

# ARA102722

# AR102711 BIGROCK BLX 4X4

# AR102711

# AR102666 ГРАНИТ BLX 4X4

# AR102666

# AR102668

# AR102696

# AR102680 ГРАНИТ МЕГА 4X4

# AR102680

# AR102681 ГРАНИТ МЕГА 4X4

# AR102681

# AR102682 SENTON MEGA 4X4

# AR102682

# AR102683 SENTON MEGA 4X4

# AR102683

Насколько сильно солнечная промышленность должна беспокоиться о возгорании аккумуляторов?

Авиакатастрофы случаются редко, но многие люди боятся аварии.Тем не менее, тысячи американцев летают каждый день. Телевизионная драма NBC «Это мы» показала, что мультиварки могут вызвать пожар в доме, но мы все еще готовим перец чили и жаркое, пока не на работе.

Угроза систем накопления энергии, вызывающих или способствующих возникновению пожаров в зданиях, также реальна, но невероятно редка, но по мере роста внедрения жизнь и благополучие имущества станут более серьезными проблемами.

Прямо сейчас проблемы с возгоранием солнечных батарей и накопителей обычно возникают вокруг литий-ионных технологий, когда идет разделенная война между поставщиками никель-марганец-кобальта (NMC) (Tesla Powerwall, LG Chem) и разработчиками литий-железо-фосфатных (LFP) батарей (sonnen, SimpliPhi).На бумаге батареи NMC имеют повышенный риск теплового разгона, явления, которое вызывает возгорание батарей, просто из-за добавления кобальта. Но поместите даже аккумулятор LFP в неидеальную ситуацию, и конечный результат случайного возгорания будет таким же — потенциальное повреждение системы, близлежащего окружения и жизни людей.

«Тот факт, что вероятность отличается, не означает, что воздействие будет другим», — сказала Виктория Кэри, старший консультант по хранению энергии компании DNV GL по обеспечению качества.«При проектировании установки вы должны проектировать так, чтобы свести к минимуму вероятность [возгорания]. Всегда полезно посмотреть на химические возможности и найти баланс между тем, как смягчить воздействие, с тем, соответствует ли плотность энергии этой батареи именно той, которая требуется для конкретного приложения ».

Батареи, которые любят прохладу и постоянную температуру, вероятно, не следует устанавливать на улице в пустыне. Автономные зимние кабины могут выиграть от свинцово-кислотных аккумуляторов, а не от новейших литиевых.Тот факт, что установщик солнечных батарей является сертифицированным продавцом аккумуляторов определенного химического состава, не означает, что это лучший продукт для любой работы. Кэри сказала, что ее утешает то, что солнечная промышленность сейчас более серьезно относится к установке батарей, чем даже два года назад.

«Люди рассматривали аккумуляторы как дополнительный черный ящик к своему оборудованию, которое они устанавливают. Теперь пришло осознание того, что, хотя в буквальном смысле нет движущихся частей, существует множество различных мелких компонентов, которыми нужно управлять и которые являются деликатными », — сказала она.«В прошлом году произошло своего рода пробуждение. Мы назвали накопители энергии «Диким Западом», и они, безусловно, все еще находятся на ранней стадии разработки, но сейчас в городе есть шериф ».

Хотя возгорание аккумуляторной батареи маловероятно, все же важно спланировать и спланировать худшее.

Что вызывает возгорание аккумулятора?

Если аккумулятор собирается загореться, вероятная причина — тепловой разгон. Это когда батарея испытывает повышение температуры, что в конечном итоге приводит к короткому замыканию или разрушению элемента, что может вызвать возгорание.

Существует три основных фактора неправильной эксплуатации, которые могут привести к термическому разгону аккумулятора: механический, термический или электрический. Механическое воздействие может привести к физическому повреждению устройства, которое может выделять газы или увеличивать нагрев элемента батареи. Тепло связано с теплом — кондиционер или воздушный поток не достигает ячеек, что приводит к накоплению тепла. Неправильное использование электрического тока происходит во время перезарядки, недостаточной зарядки или короткого замыкания от инвертора. Часто повреждение можно устранить, если быстро поймать его.

На этой крупномасштабной установке литиевых батарей в Калифорнии показаны системы вентиляции, используемые для поддержания постоянной температуры батарей для предотвращения теплового разгона.(Фото Денниса Шредера / NREL)

«Есть вероятность, что как только фактор злоупотребления будет нанесен на клетки, если он будет удален, то состояние теплового разгона может не возникнуть, но есть точка невозврата», — сказал Кэри. «Если его не остановить, он будет продолжаться через эти эффекты второго порядка, в основе которых лежит выброс потенциально воспламеняющихся газов. Если есть источник возгорания, он может перерасти в пожар. Если нет источника возгорания, эти семенные газы могут собираться в достаточно больших объемах, что может привести к взрывоопасным условиям.”

DNV GL пытается понять риски возгорания аккумуляторных батарей до того, как они произойдут. В 2018 году компания выпустила свою первую карту показателей производительности батареи, которая ранжирует и оценивает различные типы батарей на основе тестирования производительности и безопасности. Пропуская батареи через отжиматель, DNV GL определяет пределы производительности систем или может вызвать тепловой разгон, в зависимости от теста.

«Вся цель разрушающих испытаний — определить, если что-то переходит в режим теплового разгона, что происходит?» — сказал Кэри.«Да, могут быть некоторые батареи, которые более устойчивы к тепловому разгону, но мы обнаружили, что по всем направлениям они выделяют одни и те же химические вещества с одинаковым уровнем токсичности и потенциальной воспламеняемости».

Безопасный аккумулятор определяется его первоначальным производством. DNV GL надеется, что ее система показателей батареи принесет рынку больше прозрачности.

«Компании не хотят называть даже своего названия, что они участвовали в этом типе тестирования. Есть опасения по поводу того, как это будет воспринято покупателями », — сказал Кэри.«Повышение прозрачности рынка — одна из вещей, которые, как мы видим, действительно важны для улучшения качества систем».

Как следует устанавливать батареи, чтобы предотвратить возгорание?

Эта батарея LFP с инверторными контроллерами заряда, силовой электроникой и системой управления была установлена ​​в коробке NEMA 3R для установки вне помещений, вдали от жилых помещений, на случай аварии.

Если установщики аккумуляторов следуют инструкциям производителя и соблюдают местные нормы и правила пожарной безопасности, вероятность возгорания близка к нулю.Производитель аккумуляторов LFP Blue Planet Energy утверждает, что делает их самыми безопасными литиевыми аккумуляторами на рынке для хранения энергии из-за дополнительных встроенных предохранительных звеньев, но, тем не менее, глава отдела продаж Грегг Мерфи сказал, что самый надежный способ предотвратить возгорание аккумуляторов — это установить систему. правильно.

«Любая технология, если она установлена ​​неправильно, представляет собой потенциальную опасность поражения электрическим током», — сказал он. «Самая большая поддержка на рынке заключается в том, что установщики внимательно следят за руководством по установке и выбирают более безопасный химический состав батарей.Основные вопросы, которые мы получаем в отделе обслуживания клиентов, связаны с передовыми методами установки ».

Следование передовым практикам и немного здравого смысла имеет большое значение, — сказал Брайан О’Коннор, инженер по противопожарной защите Национальной ассоциации противопожарной защиты (NFPA), которая выпустила свой стандарт для установки нежилых стационарных систем хранения энергии ( NFPA 855) в сентябре 2019 г.

NFPA 855 обеспечивает требования к установке батарей, которые наилучшим образом предотвращают потерю жизни и имущества — цель всех кодексов NFPA.О’Коннор сказал, что некоторые лучшие практики крупномасштабной установки хранилищ включают обеспечение достаточного пространства между устройствами для обеспечения надлежащего воздушного потока и противопожарных перерывов, а также наличие соответствующей системы пожаротушения на месте.

«Мы предлагаем размещать батареи в здании. Если между ними есть противопожарные перерывы, то огонь не может выйти из одной стойки. Если вы сможете ограничить огонь в меньшем месте, он будет гореть в течение более короткого времени, и вы сможете ограничить ущерб », — сказал он. «Еще одно предложение — установка спринклерной системы.Литий-ионные батареи не реагируют на воду, поэтому вы можете полить их большим количеством воды, чтобы охладить их. Он не погасит огонь, но предотвратит распространение огня на другие участки ».

О’Коннор сказал, что многие из требований NFPA по установке крупномасштабных аккумуляторов могут быть перенесены на бытовой рынок с дополнительной практичностью.

«Мы руководствуемся здравым смыслом и основными правилами в отношении бытовых аккумуляторов, потому что трудно обеспечить соблюдение всех этих деталей.Никто не ходит от двери к двери, чтобы посмотреть », — сказал он. «Если вы собираетесь установить систему хранения в гараже, убедитесь, что у вас есть место для защиты автомобиля — если вы заходите в гараж, вы не хотите попасть в аккумулятор. Убедитесь, что батарейки не в том месте, где вы спите, потому что это ограничит время выхода из дома. Не устанавливайте аккумулятор снаружи под окном, потому что во время пожара окна используются для выхода из дома ».

В эту систему аккумулирования энергии может поступать достаточный воздушный поток, но более безопасное альтернативное место установки находится вне помещения или в незанятом служебном помещении.

Хотя вероятность пожара в жилом помещении ниже, установщикам следует все же планировать несчастные случаи. Установка батарей в помещениях с огнестойкими стенами без большого количества помех, которые могут препятствовать воздушному потоку, является основным первым шагом. Хранение батарей вдали от жилых помещений (спальни, гостиные) позволяет повысить выживаемость в случае пожара. Итак, все эти рекламные фотографии компании по производству аккумуляторов, показывающие системы в гостиной в качестве эстетических фокусов — ни в коем случае.На всякий случай храните аккумулятор в гараже или в незанятом хозяйственном помещении.

Каковы некоторые передовые методы эксплуатации для предотвращения возгорания аккумуляторной батареи?

Немного здравого смысла следует в отношении эксплуатационной стороны системы накопления энергии. Высокофункциональная система управления аккумулятором (BMS), которая обычно входит в стандартную комплектацию литий-ионных аккумуляторных систем, помогает сбалансировать скорость зарядки и разрядки, контролировать напряжение аккумулятора и измерять температуру, чтобы гарантировать, что система не столкнется с проблемами.Но то, что BMS контролирует состояние батареи, не означает, что оператор должен использовать ее до предела.

«Важнейшая часть состоит в том, чтобы убедиться, что батарея предназначена для работы и для защиты BMS предназначена именно то, для чего эта батарея используется», — сказал Кэри.

Лучший совет О’Коннора — подготовиться и спланировать худшее. Знайте, что делать в случае пожара, и координируйте свои действия со службами быстрого реагирования. NFPA 855 требует наличия этикеток с указанием типа установленной батареи и наличия системы подавления помех.Эти меры предосторожности очень важны для служб быстрого реагирования, поэтому они не удивляются, когда прибывают в чрезвычайную ситуацию.

«Большой проблемой является нехватка энергии. Вы не можете быстро разрядить эти батареи, когда они горят, — сказал О’Коннор. «Даже когда служба быстрого реагирования проводит очистку, существует вероятность шока. Если они вставят [топор] в аккумулятор, который находится под напряжением, есть вероятность травмы. Так что маркировка важна ».

Прежде всего, будьте внимательны при установке, эксплуатации и владении системой накопления энергии.Когда мы летаем на самолетах, у нас есть доступ к информации о безопасности и демонстрации того, что делать в чрезвычайной ситуации. Несчастный случай маловероятен, но на всякий случай хорошо иметь эту информацию под рукой.

«С эксплуатационной точки зрения, пока эти системы следуют надлежащим методам обеспечения качества, у вас очень низкая вероятность отказа», — сказал Кэри. «Но если вы не признаете, что возможна неудача, вы не будете готовить людей, которые пытаются должным образом спасти жизни и имущество.Сказать, что ваш продукт может потерпеть неудачу, — болезненная тема, но я думаю, что люди обязаны действовать ответственно и признать, что что-то может случиться ».

Как установить батарейный отсек »NAPA Know How Blog

Аккумуляторная батарея вашего автомобиля необходима для того, чтобы ваше транспортное средство работало, но в то же время сама природа этой батареи медленно разрушает вашу машину. Нет, это не кликбейт, а коррозия, которую вызывают батареи под капотом. Вот как установить батарейный отсек, если ваш уже не подлежит ремонту.

Коррозия — враг

Большинство автомобильных аккумуляторов изготовлены из свинцовых пластин, пропитанных кислотой. Хотя эта комбинация отлично подходит для хранения электричества, она не так хороша, чтобы оставлять металл в его естественном состоянии. Свинцово-кислотные батареи выделяют водород в качестве побочного продукта зарядки и разрядки. Водород смешивается с атмосферой и создает токсичную среду для металла, ускоряя рост коррозии. Влага и соль только ускоряют процесс. Протекающие батареи также усугубляют эту проблему, поскольку аккумуляторная кислота очень коррозийная.

В конечном итоге коррозия сказывается на металле, в частности под аккумулятором. Чем старше автомобиль, тем сильнее будет коррозия. Если не вовремя поймать, эта коррозия может проникнуть через поддон аккумуляторной батареи и в опору сердечника радиатора или даже в само шасси.

Знай знаки

Признаки коррозии включают отслаивание краски, скопление белого порошка, окалину и ржавчину. Клеммы аккумулятора являются первым признаком того, что аккумулятор негерметичен.Большинство людей знакомы с коррозией на выводах аккумуляторных батарей, это вызвано тем же механизмом, что и структурная коррозия, но выводы выводов проявляют эффект быстрее. В качестве побочного примечания — недозарядная батарея показывает коррозию на отрицательной клемме батареи, а перезаряжаемая батарея обычно показывает коррозию на положительной клемме.

Раньше это был аккумуляторный отсек и основная опора для маслкара GM 1970-х годов. Это типичное повреждение из-за негерметичных батарей.

Ремонт

После того, как повреждение нанесено, у вас есть только один вариант: замена.Если вы поймаете его достаточно быстро, основное повреждение должно быть ограничено батарейным отсеком. Если вашему автомобилю не требуется специальный лоток, универсальная замена, такая как NAPA Solutions 7304008 или Dorman 111750, должна работать нормально. Универсальный характер позволяет устанавливать лоток в большинстве требуемых положений и принимает батареи большинства размеров. Поднос с порошковым покрытием прослужит дольше, чем обычная краска. Подносы для батареек

NAPA довольно хороши, особенно для универсальной части. Порошковая окраска продлится долгие годы.

Установить лоток в большинстве приложений довольно просто. Сначала нужно удалить старый лоток. Ржавчина и резьба редко сочетаются друг с другом, поэтому вы можете пропитать все болты аэрозольной смазкой как минимум за час до начала работы. Часто болты настолько корродированы, что их приходится разрезать, ознакомьтесь с нашей статьей об удалении ржавых болтов здесь.

Oldsmobile 442 1971 года, над которым мы работаем, вообще не имел поддона, это обычное явление для свежих реставраций после устранения ржавчины.Мы выбрали 3 болта вдоль внутреннего крыла, чтобы закрепить поддон.

После снятия лотка следует оценить повреждения, выходящие за пределы лотка. Любую ржавчину или окалину необходимо удалить и обработать. Сотрите окалину и ржавчину проволочной щеткой, распылите на нее нейтрализатор ржавчины, а затем покройте качественной аэрозольной краской. Обязательно защитите окружающую территорию от чрезмерного распыления. Если есть структурные повреждения, то перед тем, как двигаться дальше, вам нужно подумать о замене поврежденных участков.

Для установки лотка необходимо найти как минимум два места для болтов, чтобы зафиксировать лоток.Лоток для решений NAPA имеет несколько мест для болтов. Хотя лучше всего иметь болты небольшой ширины, это не всегда возможно. Для Oldsmobile 442 1971 года, над которым мы работаем, мы использовали три болта по длинной стороне, чтобы закрепить аккумулятор. Мы также нашли место для четвертого болта на передней стороне и прикрутили его.

Болты были сняты и отложены.

Мы поместили лоток в правильное место и прикрутили его.

Лоток — это только часть уравнения, так как вы не хотите, чтобы аккумулятор просто валялся под капотом.Мы купили универсальный прижимной комплект в местном магазине автозапчастей NAPA, чтобы закрепить аккумулятор. Удержание аккумулятора важно, даже в крутом повороте аккумулятор может выбросить, что может привести к возгоранию или выводу автомобиля из строя.

J-образные болты слишком длинные, поэтому мы измерили их и отрезали по размеру. Лучше всего для этого подойдет ножовка или ленточная пила. Если вы точно знаете, какой высоты вам нужен, вы можете получить более короткий набор болтов.

J-образные болты слишком длинные и не подходят под верхнюю направляющую, поэтому их необходимо обрезать.

Мы поместили верхний фиксатор на болты и пометили их, чтобы было много резьбы для барашковых гаек.

Новый аккумулятор Optima был помещен в лоток и прикручен к креплению. J-образные болты фиксируются в лотке, поэтому так важно, чтобы лоток был надежно закреплен на транспортном средстве.

После обрезки j-образных болтов аккумулятор был установлен, а фиксатор зафиксирован и затянут. Батареи больше нет.

Вот и все, что нужно для установки нового поддона для батарей.Хотя автомобиль, описанный в этой статье, довольно прост, у некоторых автомобилей может быть более сложное расположение аккумулятора. Если в вашем автомобиле есть специальный аккумуляторный поддон, который необходимо заменить, посетите специалистов в местном сервисном центре NAPA AutoCare, где у них есть инструменты и знания, чтобы справиться с любой ситуацией.

Ознакомьтесь со всеми батареями, доступными на NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания NAPA AutoCare для текущего обслуживания и ремонта.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
