Делаем паяльник своими руками: 3 лучших способа

В быту иногда возникает необходимость припаять контакты деталей, залудить провода или выполнить аналогичные операции. Но при отсутствии паяльника нужно приобрести дорогостоящее оборудование, что совершенно нецелесообразно для одноразовых работ, либо собрать паяльник своими руками из подручных материалов. Далее мы рассмотрим наиболее простые в реализации методы изготовления.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2  /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

  • Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Плотно входит в отверстие
    Рис. 1: плотно входит в отверстие
  • Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
  • Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
  • Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
  • На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Вкрутите в теплоприемникРис. 2: вкрутите в теплоприемник
  • Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
  • Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
  • Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
  • При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней  можно пропилить борозду под провода Поместите шнур питания в рукояткуРис. 3: поместите шнур питания в рукоятку
  • Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и,  подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

Определение нагрева опытным путемРис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

  • Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
  • Электрическая дрель и сверла различного диаметра для высверливания отверстий.
  • Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
  • Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
  • Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
  • Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
  • Блок питания на 12В, чтобы сделать мини паяльник.
  • Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

  • Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Готовый миниатюрный паяльникРис. 10: готовый миниатюрный паяльник

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Схема блока питания для импульсного паяльникаРис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

  • Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Снимите крышку с блока питания
    Рис. 12: снимите крышку с блока питания
  • С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Удалите низковольтную обмоткуРис. 13: удалите низковольтную обмотку
  • Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
  • Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность. Обрежьте платуРис. 14: обрежьте плату
  • Подключите к плате кнопку и шнур питания.
  • В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Проденьте медную проволоку в катушку
    Рис. 15: проденьте медную проволоку в катушку
  • На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Наденьте куски керамической рубашкиРис. 16: наденьте куски керамической рубашки
  • Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Нарежьте резьбуРис. 17: нарежьте резьбу
  • Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Готовый импульсный паяльникРис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник: https://www.asutpp.ru/impulsnyj-payalnik-svoimi-rukami.html

Видео способы



Керамические обогреватели для дома энергосберегающие. Керамический нагревательный элемент своими руками.

При выборе дополнительного обогревателя стоит обратить внимание на варианты с керамическими нагревательными элементами. Они эффективны, безопасны и доступны рядовому потребителю, а главное — не сушат воздух в помещении. Основным достоинством является равномерное распределение тепла, часть приборов работает по принципу принудительной конвекции, хотя возможен и точечный нагрев. Также керамические панели весят относительно мало, просты в монтаже и обслуживании. При этом их стоимость во многом зависит от дополнительных встроенных функций, например, таймера или фильтрации воздуха, стандартные модели дешевле.

Обогреватель представляет собой панель-плиту с пластинами из полупроводника (так называемый керамический плоский нагреватель). В целом они отдают тепло точечно и направлено, для его равномерного распределения по комнате используется принудительная вентиляция. Такая панель испускает инфракрасные лучи, что значительно повышает КПД устройства. Практически все современные модели оснащены защитой от перегрева и функционируют по технологии, поддерживающей качественный микроклимат. Обогреватели с керамическими нагревательными элементами считаются безопасными в эксплуатации, часть имеет таймер для контроля над рабочим процессом или автоматическое обесточивание при переворачивании. После включения пластины начинают повышать температуру воздуха, это не занимает много времени: через 10–30 минут в помещении около 25 м2 устанавливаются заданные параметры.

Разновидности обогревателей

В зависимости от типа энергоносителя различают:

  • Электрические обогреватели.
  • Панели с беспламенным горением газа (пропана или бутана).

Первый вариант подходит для обогрева квартиры или частного дома. Для небольших и средних площадей нужны электрические панели с длиной волны теплового излучения от 5 до 100 микрон (рабочая температура колеблется от 100 для 600 °C), для промышленных масштабов эти параметры другие: 25–560 и от 600 до 1000 соответственно. Газовые керамические нагреватели используют энергию сжигания высококалорийного пропана или бутана и несколько уступают в экономической эффективности. Но они незаменимы на открытых площадках: летних кафе, верандах, и нет никаких препятствий к их внутреннему монтажу (все имеют защиту от утечки газа, подводящие шланги абсолютно герметичны).

Исходя из способа расположения и габаритов различают:

  1. Настольные миниатюрные обогреватели, чаще всего с точечной зоной действия.
  2. Напольные варианты с большим выбором температурных режимов. Их корпус не горячий и безопасен для любого вида декоративных покрытий.
  3. Настенные панели, эффективно работающие на любой высоте в помещении, они компактные и эргономичные. В некоторых случаях модель бывает комбинированной, то есть устанавливается на пол или на вертикальную поверхность, в зависимости от предпочтений владельца.

Рабочие характеристики

При подборе и покупке обогревателя ориентируются на такие его показатели, как:

  • Мощность, чаще всего она превышает 1000 Вт.
  • Требуемая площадь обогрева (величина напрямую зависит от предыдущей характеристики и варьируется от 20 до 90 м2).
  • Вид энергоносителя.
  • Количество зон нагрева.
  • Вес и габариты.
  • Уровень шума, судя по отзывам — модели в пределах 50 дБ предпочтительнее.
  • Тип управления обогревателем: автоматический или ручной.
  • Наличие дополнительных функций: таймера, ионизатора, фильтров, защиты.


Преимущества и недостатки

К плюсам нагревателя воздуха на керамических полупроводниках относят: безопасность и стабильность использования, поддержание комфортного микроклимата в помещении, эффективность и высокую скорость достижения заданной температуры. Гарантийный срок эксплуатации — от одного года (в зависимости от производител

Керамический обогреватель своими руками видео

Низкая температура окружающей среды в значительной мере снижает производительность труда и комфорт проживания. Поэтому обогрев бытовых и производственных помещений выполняют важную функцию, требующую существенных финансовых затрат на приобретение специального оборудования. Чтобы сэкономить средства на приборах отопления вы можете собрать обогреватель своими руками. Что особенно актуально для тех помещений и локаций, где нет необходимости заботиться о его эстетичном виде и дизайне.

Идея N1: Изготовление локального мини-обогревателя

Для такой конструкции вам потребуется два кусочка стекла прямоугольной формы, металлическая фольга, парафиновая или стеариновая свеча, деревянный брусок (или брусок из другого диэлектрического материала), электрический шнур с вилкой, листовой металл для контактов.

Порядок изготовления такого мини обогревателя следующий:

  • Возьмите два одинаковых кусочка стекла прямоугольной формы, в данном примере используются размеры 4×6 см, но это не критично, можно брать и другое соотношение, главное, чтобы площадь была около 25 см 2 . Очистите и обезжирьте их поверхность.
  • При помощи зажженной свечи аккуратно нанесите слой копоти на одну поверхность стекла. Следите за равномерным покрытием и распределением сажи, так как она будет выступать в роли токопроводящего материала. Рисунок 1: элементы для изготовления обогревателя
  • При помощи ватки или ушной палочки очистите край закопченного стекла, приблизительно на 5 мм.
  • Отрежьте кусочек фольги такой же ширины, как поверхность стекла, покрытая копотью. По длине она должна выступать на 3 – 4 см за край стекла. Положите фольгу на стекло.
  • Намажьте край стекла герметиком и совместите две половинки вместе с фольгой между ними. Рис. 2: совместите два стекла

Края фольги загните под стекло на одну сторону.

  • На деревянном бруске закрепите металлические контакты и припаяйте к ним концы электрических проводов с вилкой. Установите стекла на брусок – отопительный прибор готов. Рис. 3: закрепите контакты на деревянном бруске

Следует отметить, что максимальная температура такого обогревателя должна составлять около 40ºС. Естественно, отапливать дом, дачу, гараж таким самодельным обогревателем не получится, он подойдет для обогрева палаток, рабочей области перед верстаком или другого пространства непосредственно перед рабочей поверхностью. Если устройство греется слишком сильно, вам потребуется уменьшить сопротивление токопроводящих элементов, для этого можно использовать более толстую фольгу или увеличить толщину сажи.

Идея N2: Инфракрасный обогреватель

Для изготовления инфракрасного обогревателя своими руками можно использовать несколько вариантов устройств. Рассмотрим два наиболее простых в реализации, для одного из них будет использоваться ИК пленка, применяемая в системе теплого пола, а для второго нагревательную панель изготовим из подручных средств. Если у вас остался пленочный ИК нагреватель от пола или есть возможность его достать, то это значительно упростит вам задачу.

Пленочный ИК нагреватель

Для изготовления такой инфракрасной модели вам понадобиться кусок рулонной фольгированной теплоизоляции, нагревательная пленка, питающий кабель для подключения в электрическую сеть, клеммы для подключения провода к пленке, терморегулятор или другие устройства для изменения температуры обогревателя.

Процесс изготовления состоит из таких этапов:

  • Выберете место размещения, так как пленочный обогреватель не может самостоятельно стоять на полу или столе, его нужно крепить к стене, потолку, каркас или на другой жесткой поверхности.
  • По размеру инфракрасной пленки вырежьте термоизоляцию и подготовьте фольгированную поверхность для наклеивания пленки. Рис. 4: вырежьте термоизоляцию нужного размера
  • К подготовленному рулону приклейте пленку, обеспечьте плотное прилегание по всей длине. Для скрепления поверхностей можно использовать как клеящие составы, так и двухсторонний скотч. Но точки нанесения клеящего вещества должны располагаться не на инфракрасных излучателях. Рис. 5: места для нанесения клеевого состава
  • По краям пленки закрепите клеммы, предварительно к клеммам припаяйте провод для подачи электрической энергии. Рис. 6: припаяйте клемму к медной шине
  • Заизолируйте места электрических соединений при помощи изоленты, термоусадки или битумной ленты. Это нужно, чтобы при подключении нагревательного прибора в сеть исключить угрозу поражения электротоком от обогревателя и изолировать токоведущие части от стен и других конструктивных элементов зданий. Рис. 7: заизолируйте места электрических контактов
  • В конструкцию электрообогревателя включите терморегулятор, наиболее удобной точкой включения является питающий провод. Так как элемент управления можно поместить в наиболее удобное и доступное место. Это позволит контролировать мощность теплоотдачи обогревателя для обогрева гаража.
  • Закрепите ИК обогреватель на стене или другом конструктивном элементе. Если вы хотите установить его на полу, можно изготовить деревянный каркас.

Панельный ИК нагреватель

Рабочий элемент инфракрасного обогревателя можно изготовить и самостоятельно. За образец берем конструкцию керамического обогревателя, для него вам понадобится две одинаковые панели из термоупорного пластика (площадью около 1м 2 ), графитовая мука, эпоксидный клей, шнур для питания электрического обогревателя. Графитовая мука будет выполнять роль токопроводящей среды, ее можно приобрести как отдельно, так и взять с отработанных электрических батареек или изготовить из строительного простого карандаша.

Весь процесс подразделяется на такие этапы:

  • Подготовьте поверхность пластика, предварительно очистите и обезжирьте сторону, на которую будет наноситься токопроводящая смесь.
  • Смешайте графитовый порошок с эпоксидным клеем в соотношении 1:1 или 1:1,5, следует отметить, что с увеличением количества эпоксидного клея сопротивление обогревателя будет увеличиваться, а мощность прибора уменьшаться. При большем количестве графита, увеличится проводимость цепи обогревателя, возрастет протекающий ток и мощность. Рис. 8: изготовление токопроводящего состава
  • При помощи шпателя нанесите на очищенную пластиковую поверхность смесь графита и эпоксидного клея, как показано на схеме сборки ниже: Рис. 9: схема нанесения графитной дорожки
  • Дождитесь высыхания графитно-эпоксидной смеси и приклейте сверху второй лист пластика. Установите клеммы в месте разрыва токопроводящей дорожки.
  • К выводам клемм подсоедините электрический шнур для последующего подключения устройства к питающей сети.

Готовый обогреватель следует опробовать при помощи мультиметра – установите щупы на выводы вилки и замерьте электрическое сопротивление. После этого следует рассчитать выделяемую мощность по такой формуле: P = U 2 / R

Где P – мощность устройства, U – питающее напряжение, R – сопротивление цепи обогревателя.

Преимуществом такого прибора отопления является инфракрасное излучение, которое будет нагревать все предметы, а от них уже происходит обогрев помещения. За счет чего сразу нагреваются конкретные предметы и люди, находящиеся в зоне излучения. Поэтому ИК обогреватель выгодно применять для отопления гаражей, террас, беседок, веранд и таких помещений, где нет необходимости затрачивать ресурсы на постоянное поддержание температуры воздуха.

Рис. 10: преимущества ИК обогревателя перед конвекционным

Если конструкция обогревателя вам покажется недостаточно прочной для использования в каком-то помещении, ее запросто можно усовершенствовать при помощи деревянной рамы по периметру.

Идея N3: Масляный нагреватель

Так как техническое масло обладает хорошими теплопередающими функциями, его широко используют в обогревателях. Такой масляный обогреватель вы можете собрать самостоятельно на дому. Для этого вам понадобится старый радиатор отопления (чугунная или биметаллическая батарея, регистр или другая трубчатая конструкция), ТЭН трубчатого типа, непосредственно само масло в качестве теплоносителя, герметичные пробки для размещения ТЭНа.

Рис. 11: Пример использования БУ регистра

Чтобы максимально обезопасить работу масляного прибора, его можно дополнить датчиком нагрева, размыкающие контакты которого подключены в цепь питания.

Процесс изготовления масляного радиатора заключается в следующем:

  • Возьмите старый радиатор, важно, чтобы он был заменен по причине модернизации системы, а не из-за нарушения целостности корпуса. Желательно самому убедиться в этом путем заливки жидкости или хотя бы посредством внешнего осмотра. Рис. 12: Возьмите старый радиатор
  • Подготовьте в обогревателе два отверстия – под ТЭН и для заливки масла. Первое отверстие обязательно должно оснащаться резьбой и располагаться в нижней части, чтобы нагретые массы поднимались вверх. Второе отверстие удобнее располагать в верхней части, при вводе обогревателя в работу его также придется герметизировать. Помимо этого можно изготовить отверстия для слива масла и для клапана аварийного сброса давления. Рис. 13. Подготовьте два отверстия
  • Закрутите нагревательный ТЭН в отверстие на радиаторе. При выборе конкретной модели ТЭНа важно убедиться, что диаметр резьбы подходит по диаметру отверстия, а в комплекте имеются прокладки из маслостойкой резины. Рис. 14: закрутите ТЭН в нижнее отверстие

Еще один важный момент – диаметр ТЭНа должен быть таким, чтобы он ни в коем разе не касался стенок радиатора. Для герметизации используются подкладки, специальные составы и пакля.

  • Если вы оставили горловины для сброса масла и под установку датчиков, установите в них соответствующее оборудование. Проведите герметизацию всех отверстий, которые не будут задействованы в дальнейшем, оставьте только горловину для заливки масла.
  • Залейте в обогреватель техническое масло примерно 85% от общего объема. Запас в 15% необходим для свободного пространства, которое займет жидкость после нагревания и температурного расширения. Ни в коем разе не заливайте масла впритык. Закройте горловину для заливки масла. Рис. 15: закройте горловину для заливки масла
  • Заземлите обогреватель на контур заземления.

Следует отметить, что для увеличения срока службы такого устройства следует подбирать тэн в соответствии с материалом корпуса. Иначе, из-за большой разности напряжения выхода частиц этих металлов будет происходить разрушение элементов. Также заметьте, что обогреватель будет иметь приличный вес, поэтому желательно обеспечить ему надежную фиксацию в пространстве или изготовить конструкцию для удобства перемещения.

Рис. 16: Конструкция для перемещения на колесиках

Идея N4: Обогреватель со спиралью

Классический вариант обогревателя спирального типа подразумевает включение нагревательных спиралей в сеть. В качестве основания для установки спирали в таких моделях использовались термоустойчивые диэлектрики. Но это довольно простые варианты, поэтому в рамках данной статьи мы рассмотрим принцип изготовления устройства, которое по своим характеристикам не уступает газовому обогревателю. В нем используется тот же принцип, что и в тепловой пушке, но с меньшей теплоотдачей.

Для изготовления вам понадобиться нагревательная спираль, электрический вентилятор, металлическая труба или коробка для корпуса, диэлектрический термостойкий каркас, шнур питания. Процесс изготовления обогревателя включает в себя такие этапы:

  • Обрежьте асбоцементную трубу нужной длины (в данном примере она будет использоваться для изготовления несущего каркаса). Рис. 17: обрежьте трубу нужной длины
  • Просверлите в трубе несколько отверстий с разных сторон, чтобы в них можно было просунуть нихромовую спираль.
  • Заведите в отверстия спираль, в данном примере они выполнены в форме решетки, но это не принципиально, важно чтобы нагревательные элементы имели разный угол наклона. Рис. 18: положение спирали в трубе

Если вы собираете несколько кусков спирали, соедините их между собой на внешней стороне трубы.

  • С одной стороны трубы поместите вентилятор для нагнетания воздушного потока. Направление лопастей должно обеспечивать движение воздуха к спиралям, протянутым в трубе. Расстояние от вентилятора до нагревательного элемента должно обеспечивать безопасную работу, чтобы лопасти не расплавились. Для дополнительного охлаждения вентилятор и асбестовую трубу можно разделить в корпусе. Рис. 19: разделение вентилятора и трубы с нагревателем
  • Заизолируйте места электрических соединений как от вентилятора к питающему шнуру, так и от нихромовой спирали. Для изоляции спиральных соединений можно использовать миканитовую ленту, которую наматывают прямо на асбестовую поверхность.
  • Готовый обогреватель поместите в наиболее подходящий корпус. В данном примере для защиты от случайного прикосновения к спирали, перед трубой, устанавливается дополнительная решетка.

Следует отметить, что мощность вентилятора не должна быть слишком большой, чтобы спирали успевали разогреться. На практике вы должны добиться эффекта дуйчика, а производительность обогрева можно регулировать длиной спирали. Также асбестовую трубу внутри желательно покрыть термоустойчивым лаком, чтобы частицы асбеста не попадали в воздух. Корпус обогревателя не лишним будет заземлить на контур заземления.

Популярные публикации

Последние комментарии

Этот гениальный способ позволяет за непродолжительное время обогреть практически любое помещение, причём без затрат электроэнергии.

Для самодельного обогревателя воздуха Вам понадобятся:

Два глиняных горшка для цветов, один длинный болт, две гайки, три шайбы, три кирпича, пара свечек и обычная тарелка.

Глиняные горшки поглощают тепловую энергию свечей и конвертируют её в тепло. Температура на их поверхности достигает 70–80 градусов по Цельсию, а внутри она достигает более 260 градусов, поэтому будьте очень осторожны!

Такой обогреватель остается горячим в течение нескольких часов после “отключения”.Внимание: категорически запрещается ставить этот обогреватель рядом с легковоспламеняющимися предметами!

Через несколько часов у вас в комнате станет очень тепло! Теперь можно перестать выбрасывать деньги на дорогостоящие обогреватели, а также ощутимо сэкономить электроэнергию!

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

Потребность в тепле у человека особенно возрастает в период межсезонья, когда наступают холода. Однако далеко не каждый может купить заводское оборудование для обогрева, стоимость которого зачастую высока. В подобных ситуациях альтернативным вариантом является изготовление для дома обогревателя своими руками. Прежде всего, необходимо определиться, какой именно прибор нужен. Самостоятельно сделать конструкцию не так сложно, как кажется.

Любые домашние приборы для обогрева, независимо от конструкции и сложности производства, должны соответствовать определенным требованиям. Среди них:

  • Безопасность и надежность в работе.
  • Высокие показатели рабочей мощности, а также производительности.
  • Удобство транспортировки.
  • Простота сборки.
  • Экономичность в потреблении электричества.
  • Доступная цена на элементы конструкции и материалы.
  • Прочность и практичность.

Среди всех существующих видов нагревательных элементов наиболее мощными и эффективными считаются кварцевые, электрические, инфракрасные и керамические приборы. Самодельные устройства для обогрева дачи, квартиры или частного дома имеют значительные достоинства по сравнению с заводскими. Некоторые из них:

  • Простота и компактность изделий, эксплуатировать которые можно в любых помещениях.
  • Высокий показатель КПД.
  • Возможность изготовить конструкцию из дешевых и простых материалов, что поможет существенно снизить себестоимость готового агрегата.
  • Большинство изделий работают бесшумно.
  • Удобство эксплуатации и транспортировки.
  • Качество сборки своими руками.

Сегодня есть возможность самостоятельно сделать инфракрасные обогреватели, которые считаются наиболее безопасными и эффективными в работе. Если нужно более мощное устройство, можно изготовить спиртовой или масляный обогреватель, агрегат на батарейке, газовый прибор, тепловую пушку.

Также есть такие мастера, которые отдают предпочтение керосиновым устройствам, но подобные конструкции менее распространены по сравнению с остальными.

Современные инфракрасные конструкции для обогрева помещений практичные и экономные. Кроме того, обладают хорошими значениями КПД. Подобное агрегаты излучают потоки, которые без контакта с воздухом быстро нагревают различные поверхности в комнате. Вследствие этого осуществляется быстрое преобразование электрической энергии в тепловую.

Наиболее доступный вариант для изготовления в домашних условиях — пленочная система, в основе которой находится нагревательная пленка. Необходимые детали для работы:

  • алюминиевая фольга;
  • свечка из парафина;
  • электрический провод с вилкой;
  • палочка для чистки сажи;
  • 2 куска стекла, которые обязательно должны быть одинаковыми;
  • герметик;
  • эпоксидный клей;
  • держатель для свечки;
  • губка для чистки стекол.

Конструкцию необходимо собирать последовательно. Поэтапное руководство:

  1. 1. Первым делом нужно тщательно очистить стеклянные поверхности от загрязнений, а затем обезжирить.
  2. 2. Следующим шагом нужно собрать токопроводящую основу. Для этого при помощи свечки на одну из сторон стекла следует нанести копоть. Последняя будет являться своеобразным проводником. Стеклянные заготовки необходимо предварительно охладить.
  3. 3. С помощью палочек по периметру основы очистить копоть, чтобы получилась ровная окантовка (примерная ширина 0,5−0,7 см).
  4. 4. Из фольги необходимо вырезать полоски, ширина которых должна совпадать с площадью основы из стекла. Полоски будут выполнять роль электродов, проводящих ток.
  5. 5. Одно стекло уложить на ровную поверхность так, чтобы закопченная сторона была сверху. Затем по всему периметру необходимо нанести клеящий состав. На поверхность наложить полоски, слегка сдвигая их за края стекла. Сверху накрыть вторым стеклом (закопченной стороной внутрь), а затем хорошо прижать, чтобы клей схватился. После этого все стыки хорошо обработать герметиком.
  6. 6. На завершающем этапе нужно проверить мощность конструкции. Если значение не более 100 Вт на 1м 2 , тогда подсоединение к электросети осуществляется при помощи проводника с вилкой. Для расчета мощности используют простейшую формулу: N = UxU/R, где U — напряжение электрической сети (стандартные показатели 220 В), N — мощность, R — сопротивление.

Самодельные масляные агрегаты характеризуются надежностью и безопасностью. Кроме того, можно сделать своими руками обогреватель из батареи. Подобными конструкциями допустимо пользоваться как для обогрева жилых, так и каких-то технических помещений. В состав изделия входит корпус из металла, который впоследствии заполняют теплоносителем (вода, техническое масло).

Для изготовления мощного масляного обогревателя своими руками потребуются определенные материалы. Среди них:

  • трубчатый нагреватель;
  • электропомпа мощностью 2,5 кВт;
  • температурный регулятор;
  • трубки, которые могут выдержать температурные показатели в 160 °C;
  • использованная батарея (при наличии), если таковая отсутствует, можно самостоятельно при помощи сварочного аппарата изготовить основу из труб;
  • техническое масло;
  • токопроводящий шнур с вилкой;
  • уголки из металла.

Все манипуляции осуществляются при помощи электродрели и сварочного аппарата. Пошаговое руководство по изготовлению масляного обогревателя:

  1. 1. Сначала делается прямоугольная рама нужного размера для установки агрегата. Для этого уголки разрезают на отрезки требуемой длины и сваривают между собой, чтобы получилась прямоугольная конструкция. В нижней части каждого угла привариваются ножки.
  2. 2. В подготовленной заранее емкости проделывают отверстие для монтажа ТЭНов. Их располагают в нижней части изделия. Дополнительно понадобится отверстие вверху для заливки масла. Для работы используется болгарка.
  3. 3. Затем на металлических пластинах осуществляется монтаж электропомпы.
  4. 4. Для крепления последней используют жаростойкие трубы, которые при помощи сварки фиксируют на корпусе и подсоединяют к помпе запорной арматурой.
  5. 5. Далее устанавливают нагревательные элементы в сделанные отверстия. Крепление осуществляется при помощи болтов.
  6. 6. На входное отверстие приваривают резьбовой наружный штуцер для монтажа защитной крышки. Простейшую конструкцию можно сделать из отрезка трубы с внутренней резьбой, которую затем накручивают на штуцер. На второй конец трубки наваривают прямоугольную заглушку из металла для предотвращения выливания теплоносителя.
  7. 7. На завершающем этапе устанавливают и подключают терморегулятор и токопроводящий кабель. Далее монтируют емкость на подготовленный каркас и заливают теплоноситель.

Простенький паяльник с керамическим нагревателем.

Всем привет! Сегодня рассмотрим паяльник, неплохой для своей цены. в обзоре разберем, насколько сможем, протестируем по времени нагрева, и замерим потребляемую мощность.

Приходит паяльник В незамысловатой упаковке блистере.

Есть наклейка с какими-то данными.

Сзади немного текста и типа какая-то сертификация


Сам паяльник серого цвета, кабель черный

Паяльник комплектуется евровилкой, что приятно.

Выход кабеля из трубки паяльника защищено пластичной резиной

Жало напоминает известное жало от Hakko

Есть регулятор температуры. Выбранная температура отмечена треугольником

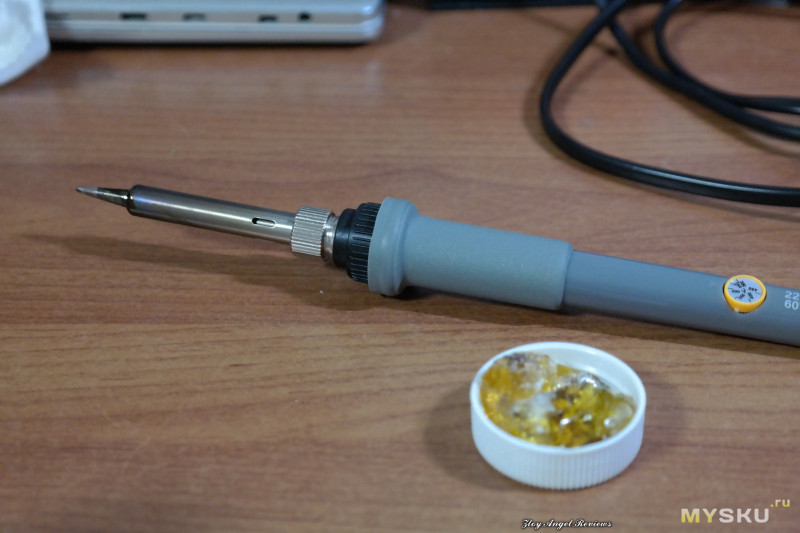

А рукой держать рекомендуется за силиконовую насадку

Бывает несколько видов нагревателя.
Тут использован керамический нагреватель

Разберем крепление жала. Острие жала покрыто каким-то ярким сплавом


Давайте измерим и жало и паяльник
Нагреватель длиной 60 мм

Жало длиной 40,4 мм

Диаметр жала 6,4 мм

Длина всего горячего в паяльнике 83 мм

Длина паяльника от кабеля до кончика жала 224 мм

Соответственно ручки 140мм
Диаметр силиконовой накладки 16,5 мм

Диаметр металлического держателя жала 8 мм

Длина кабеля 140см

Проверим нагрев паяльника
Когда паяльник включен, он горит красным светодиодом, который просвечивает сквозь пластик корпуса

Выставляем задание 250 градусов и засекаем время

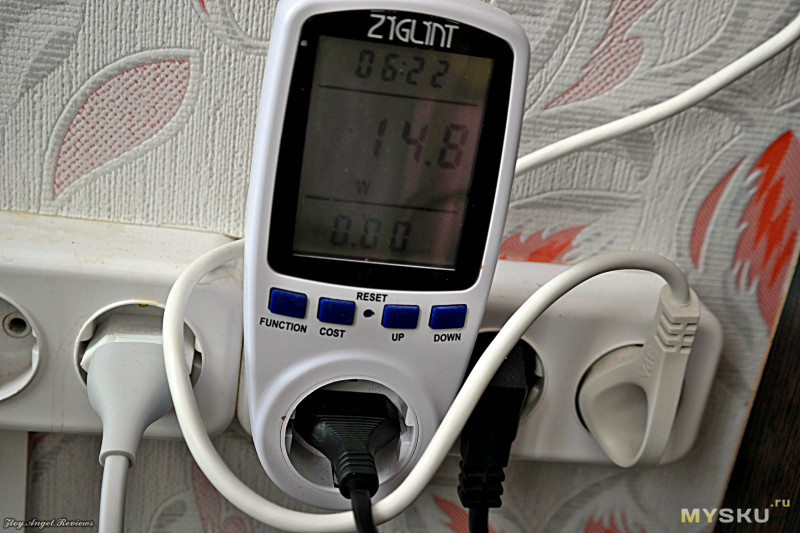

Ваттметр отображает 15Вт

За минуту нагрелся до 120 градусов

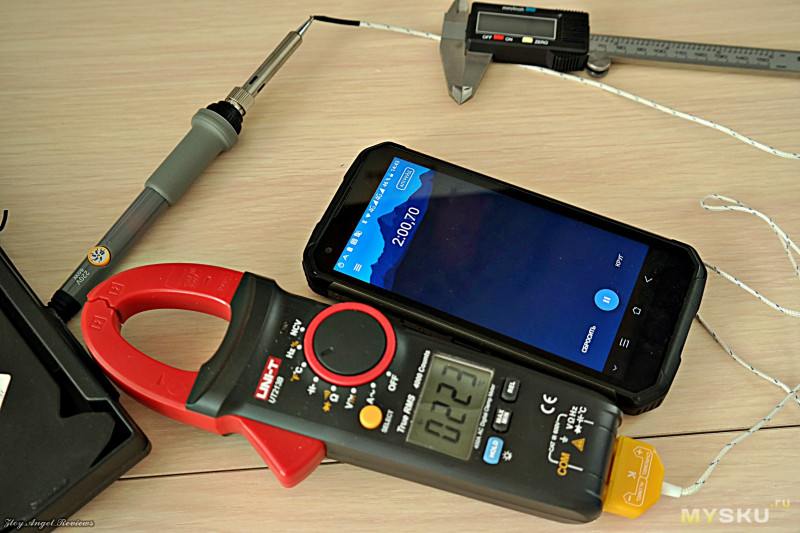

За 2 минуты до 220 градусов

За 2 минуты 45 секунд до 250 градусов

Температура держится в этих пределах.
Выставляем задание 450 градусов

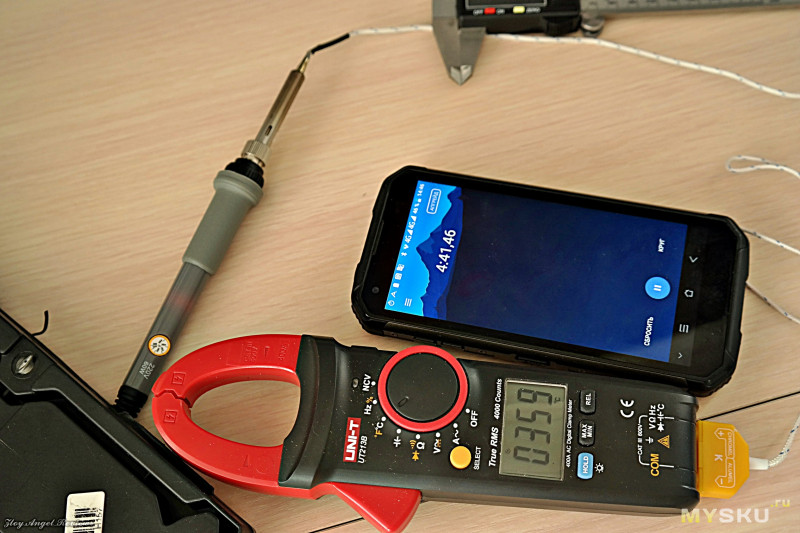

За 4 минуты 40 секунд нагрелся до 350 градусов

За 5 минут 40 секунд до 400 градусов

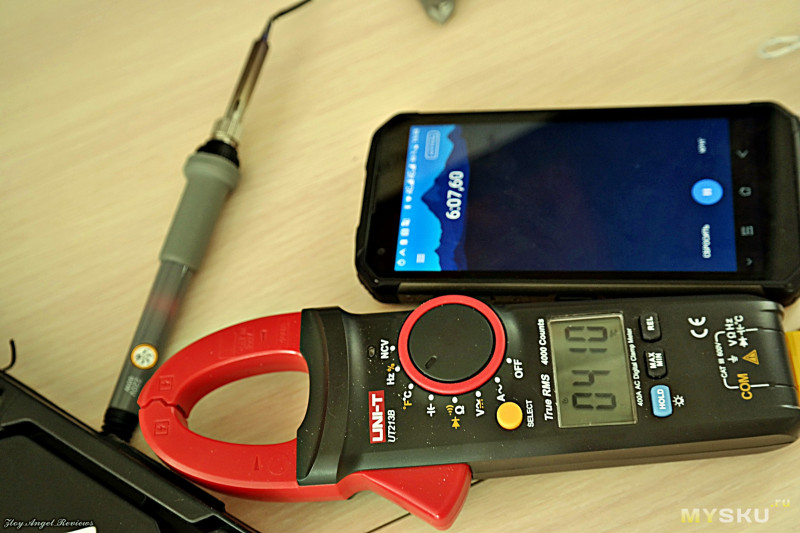

За 6 минут до 410 градусов.

Больше особо и не нагрелся, регулятор температуры работает, отключает нагрев и снова его включает, перегрева не будет

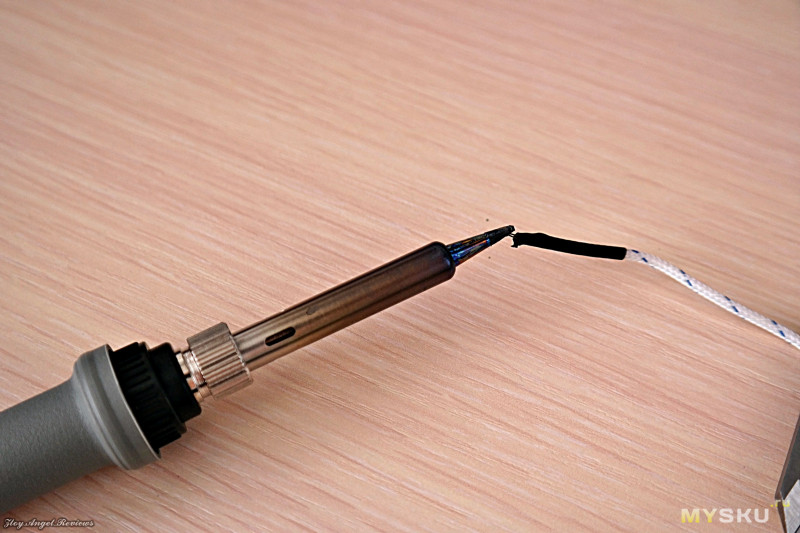

Термоусадка на термопаре начала обугливаться. Жало после 350 градусов обгорает

Ваттметр показывает на максимуме 30 ВТ

С этим все понятно, выключаем и смотрим на время остывания, не знаю зачем, просто для того, чтобы было
Через три минуты остыл паяльник до 150 градусов.

При этом попаял полчаса, и замерил температуру силиконовой накладки, где держим рукой

Не выше 48 градусов. то есть рука легко терпит.
Очень хорошее свойство паяльника, что его спокойно класть на стол и он не перевернется горячим жалом на поверхность стола

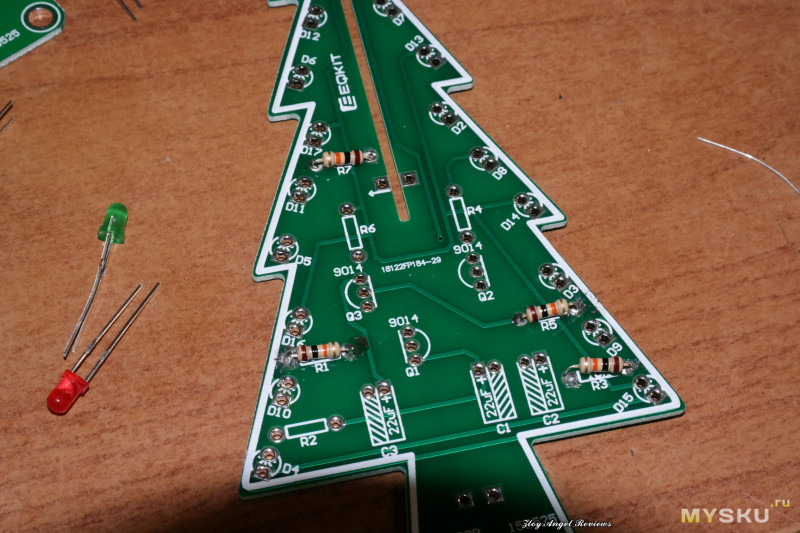

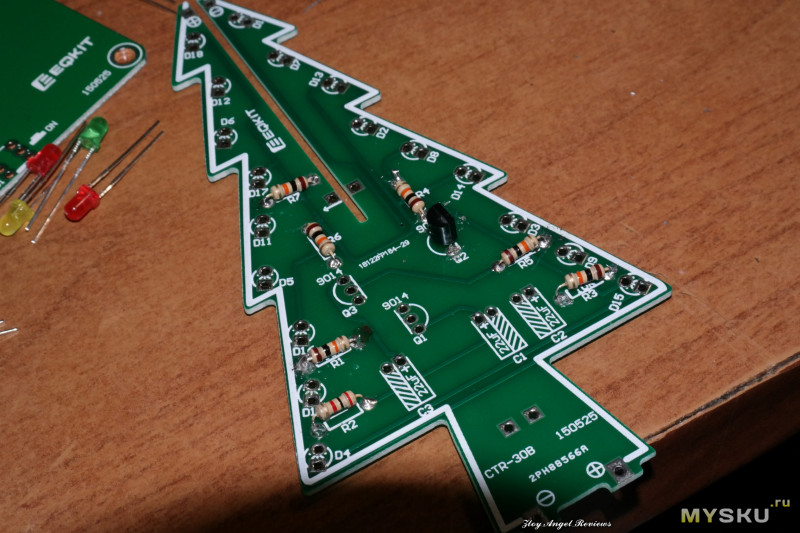

Я заказал данный паяльник, чтобы учиться паять, а то я в этом нуб. И также купил набор DIY елочка, Вот все и пригодилось ))

Сильно не пинать, это мой первый опыт в пайке, и не факт что елочка выживет

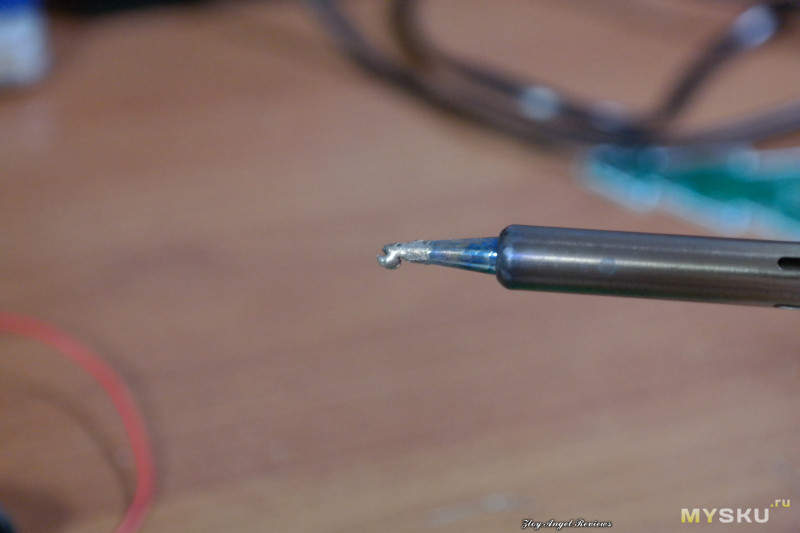

Для любителей паять способом набора припоя на жало хорошая новость, жало хорошо держит припой. Никаких нареканий нет

Ну и еще понравилось одно видео, которое я нашел по запросу как очистить жало паяльника, ведь точить или наждачить мы не будем. Понравилось решил повторить, действительно очень просто.

А теперь для проверки мощности решил замерить сопротивление паяльника.

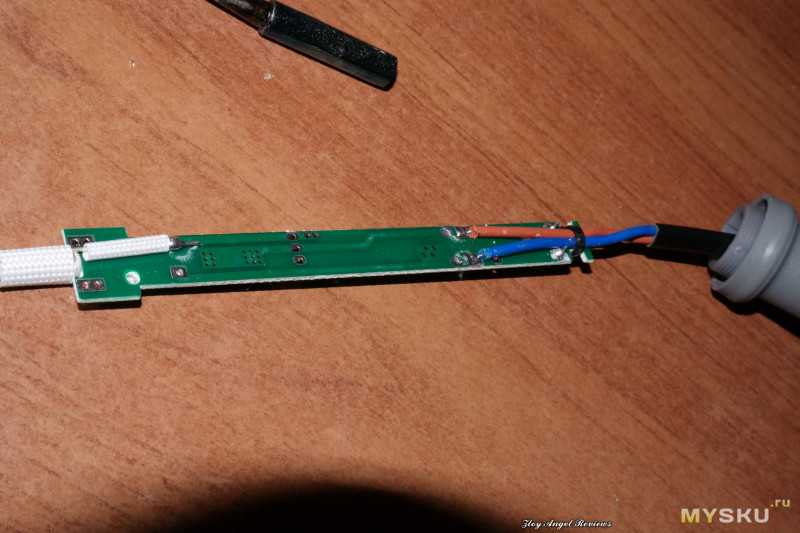

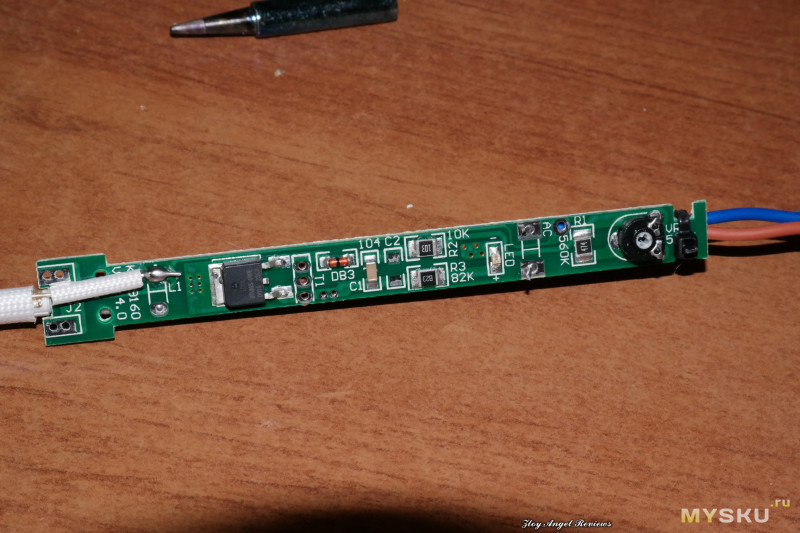

Для этого разберем паяльник, тут все стандартно, тащим за нагреватель, подталкиваем кабелем


Понятно что сопротивление мерить при такой схеме дело неправильное.

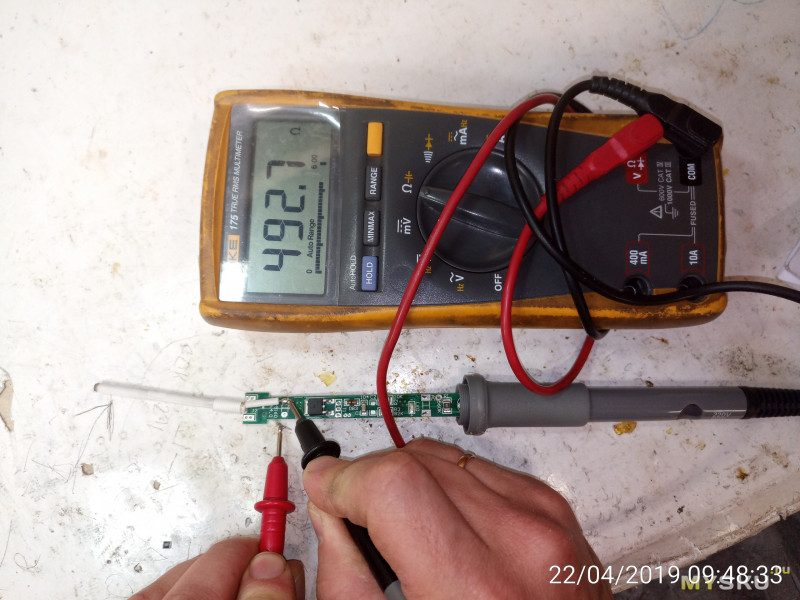

Отпаиваем нагреватель, замеряем его сопротивление (492 Ом)

Подсчитаем.
230/0,492= 467,5 мА
0,467*230=107 Вт
Вот такая математика, поправьте, если не прав..Я не спец.

В итоге имеем избыточную мощность нагревателя. И судя по разборке, никакого контроля температуры нет. в итоге мы регулятором ограничиваем мощность. Это дает очень условный контроль за температурой, Но при этом какой-никакой контроль за перегревом. То есть он не перекалится, В итоге. Имеем бюджетный паяльник. Контроль температуры есть, но только благодаря ограничению мощности. Устанавливаем задание 250, по факту температура может мыть в районе 300. Но выше 410 градусов не нагрелась. Для компактных работ отлично подошел, работать комфортно, но опять же до этого у меня был паяльник маде ин усср. С жалом как бревно. Поэтому тут мне показалось все очень приятно. Для своей цены паяльник хорош, А учитывая возможность смены на именитые жала, вообще отличный. Стоит учитывать специфику схемы паяльника, и понимать что точного соответствия задание- температура быть не может. Но для этого есть паяльная станция на работе, а для домашних работ его хватит точно.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Нагревательный элемент. Борьба с китайским товаром и ремонт Lukey 702

Не так давно у меня случилась трагедия — сдох паяльник от станции Lukey 702, проработав примерно год. Вышел из строя нагревательный элемент. А я уже успел привыкнуть к этой станции, хоть в народе ее и ругают. Пришлось доставать из закромов китайские паяльники и снова мучиться с ужасными китайскими жалами. Но обзор не об этом.

Элементы от китайских паяльников в станцию не подошли формфактором.
Поход в магазин Профи, где можно купить эти станции и запчасти к ним выявил следующее:

Поборов минуту малодушия купить готовый паяльник (жаба помогла), пошел искать элемент в интернете.

Очень скоро нашел данный лот, где чуть больше чем за $5 можно взять 4 элемента. Параметры близкие с моему паяльнику — будем брать

Ожидание товара затянулась на 38 дней и я стал уже думать — что китайский паяльник CT-96 — вершина паяльных технологий. Но почта все же порадовала меня посылочкой

Упаковка очень хорошая — видимо керамика нашей почте на один зуб и продавец решил не рисковать

И вот они — долгожданные элементики

Они же длиннее обещанных 70 мм!

Придется подрезать плату, как советуют в интернете

Нет. Ошибся. Там белый кембрик несгораемый, а элемент точно такой же как и мой

У элементов все просто — два белых проводка — спиралька, синий и красный — термопара. Припаиваю — НЕ РАБОТАЕТ
Полез проверять прибором — обе пары на прозваниваются совсем. Остальные элементы из партии тоже.

Но мы так быстро не сдаемся. Перебор комбинаций проводов показал, что китайцы просто перепутали цвета выводов
Красный и белый — это спираль 13 Ом

Синий и другой белый — термопара 1.8 Ом при комнатной температуре

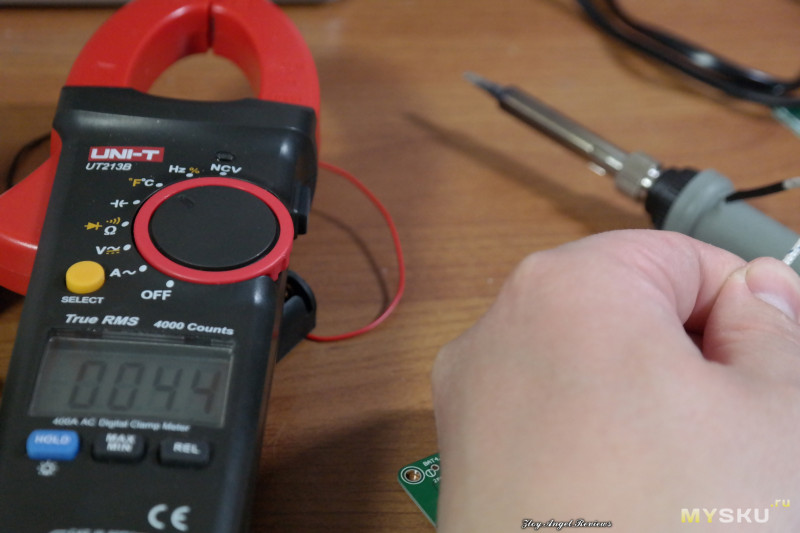

Нагрев от пальцев изменяет сопротивление до 2.4 Ом

Чтобы убедится, что все работает — припаиваю элемент к паяльнику на проводках

Включаю, не работает

Меня полярность термопары — температура резво побежала вверх, элемент нагревается. Ура!

Остается только припаять элемент и собрать паяльник


Померил температуру жала термопарой от прибора — 294 (станция показывает 300). В принципе, в пределах погрешности

Расчлененка будет старого элемента
Расколов внешнюю керамическую трубку вижу нихромовую спираль

Как показало вскрытие «больной умер от вскрытия» там отгорел один проводок спирали
Внутри, во второй керамической трубке термопара

Вот и закончилась еще одна история про китайский товар со счастливым концом. Написал записку — послание в будущее, как оживить оставшиеся три элемента. Вдруг к очередному ремонту паяльника у меня разовьется склероз.

Вывод один — товар можно брать с учетом «особенности» маркировки выводов. На сколько долго он проработает — время покажет.

Еще задумал поменять постоянно отваливающийся разъемчик паяльника (как у PS/2). Благо пришли отличные закручивающиеся разъемы с Тао
«Но это совсем другая история» ©

Питомец товар обнюхал

Погрыз. Видимо решил, что что-то в нем не правильно.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
