Схема подключения бойлера косвенного: Как подключить бойлер косвенного нагрева к одноконтурному котлу?

Содержание

Подключение бойлера косвенного нагрева: схемы обвязки

Давно уже горячая вода в кранах перестала быть роскошью. Сегодня это — одно из обязательных требований нормальной жизни. Одна из возможностей организации горячего водоснабжения частного дома — установка и подключение бойлера косвенного нагрева.

Содержание статьи

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла.

 Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схемы и особенности подключения

Есть два принципа подключения бойлера косвенного нагрева: с приоритетом нагрева горячей воды и без. При нагреве с приоритетом при необходимости весь теплоноситель перекачивается через теплообменник бойлера. Нагрев занимает немного времени. Как только температура достигает заданной (контролируется датчиком, термостатическим клапаном или термореле), весь поток снова направляется на радиаторы.

В схемах без приоритета нагрева воды, на косвенный водогрей направляется только некоторая часть потока теплоносителя. Это приводит к тому, что вода греется долго.

Схема без приоритета

При подключении бойлера косвенного нагрева лучше выбирать схему с приоритетом — она обеспечивает горячую воду в необходимом количестве. При этом отопление не очень страдает — для нагрева всего объема воды обычно достаточно 20-40 минут, а для поддержания температуры при расходе вообще 3-8 минут. За такое время ни один дом не может настолько остынуть, чтобы можно было это ощутить. Но это — при условии, что мощность бойлера сопоставима с мощностью котла. В идеале — котел более производительный, с запасом в 25-30%.

Общие правила

Для обеспечения нормальной работы всех приборов, подключенных к гребенке горячей воды, на выходе из бойлера устанавливается расширительный бак для горячей воды (не для отопления). Его объем — 10% от объема бака. Он необходим для нейтрализации теплового расширения.

Подробная схема обвязки водонагревателя косвенного нагрева

Также в каждой ветке подключения устанавливаются отсечные краны (шаровые). Они нужны для того, чтобы можно было каждое устройство — трехходовой клапан, циркуляционный насос и т.п. — при необходимости отключить и обслужить.

На трубопроводах подачи обычно еще устанавливают обратные клапана. Они необходимы чтобы исключить возможность противотока. В этом случае подключение бойлера косвенного нагрева будет безопасным и удобным в обслуживании.

Установка рядом с котлом в системе с принудительной циркуляцией (с 3-х ходовым клапаном)

Если в системе уже стоит циркуляционный насос, и установлен он на подаче, а бойлер принудительного нагрева можно поставить рядом с котлом, лучше организовать отдельный контур, который идет от котла отопления. Это подключение бойлера косвенного нагрева реализуется с большинством настенных газовых или других  котлов, у которых циркуляционный насос стоит на подающем трубопроводе. При такой схеме подключения получается, что водонагреватель и система отопления подключены параллельно.

При наличии насоса в подающем трубопроводе и водонагревателе, расположенном рядом с котлом

При этом способе обвязки после циркуляционного насоса устанавливается трехходовой клапан, управляемый датчиком температуры (установлен на бойлере). Один из выходов трехходового крана подключается к патрубку бойлера для подключения отопления. В обратный трубопровод перед входом в котел врезается тройник, в него подключается патрубок для отвода воды из теплообменника. Собственно, врезка в систему отопления закончена.

Порядок работы этой схемы такой:

  • При поступлении от датчика информации о том, что  температура воды ниже заданной, трехходовой кран переключает теплоноситель на бойлер. Система отопления оказывается отключенной.
  • Весь поток теплоносителя идет через теплообменник, вода в баке нагревается.
  • Вода нагревается достаточно, трехходовой клапан перенаправляет теплоноситель на систему отопления.

Как видите, схема проста, ее работа тоже понятна.

Схема с двумя циркуляционными насосами

Пир установке водогрея в систему в циркуляционным насосом, но не рядом с ним, а на некотором расстоянии, лучше в контуре на водонагреватель установить циркуляционный насос. Подключение бойлера косвенного нагрева для этого случая изображено на схеме ниже.

Схема подключения к котлу с автоматическим управлением

Циркуляционный насос может быть установлен либо на подающем патрубке, либо на обратном. В данной схеме нет трехходового крана, подключается контур через обычные тройники. Переключение потока теплоносителя осуществляется включением/отключением насосов, а им руководит датчик температуры, который имеет две пары контактов.

Если вода в баке холоднее, чем выставленная на датчике, включена цепь питания циркуляционного насоса в контуре бойлера.

При достижении заданной степени нагрева, замыкаются контакты насоса, который гонит теплоноситель в систему отопления.

Схема для энергонезависимого котла

В схеме с энергонезависимым котлом чтобы обеспечить приоритет бойлера, желательно чтобы он находился выше, чем радиаторы. То есть в данном случае желательна установка настенных моделей. В идеальном варианте — низ косвенного водонагревателя находится выше котла и радиаторов. Но такое расположение не всегда возможно.

Схемы будут работать и при напольном расположении бойлера, но греться вода будет медленнее и в нижней части она будет недостаточно горячей. Ее температура будет сравнима со степенью нагрева обратного трубопровода, то есть запас горячей воды будет меньше.

При энергонезависимом отоплении движение теплоносителя происходит за счет силы гравитации. В принципе, можно подключить бойлер косвенного нагрева по традиционной схеме — с циркуляционным насосом в контуре для его обогрева. Просто в данном случае, при выключенном электричества не будет горячей воды.

Если вас такой поворот не устраивает, есть несколько схем, которые будут работать с гравитационными системами.

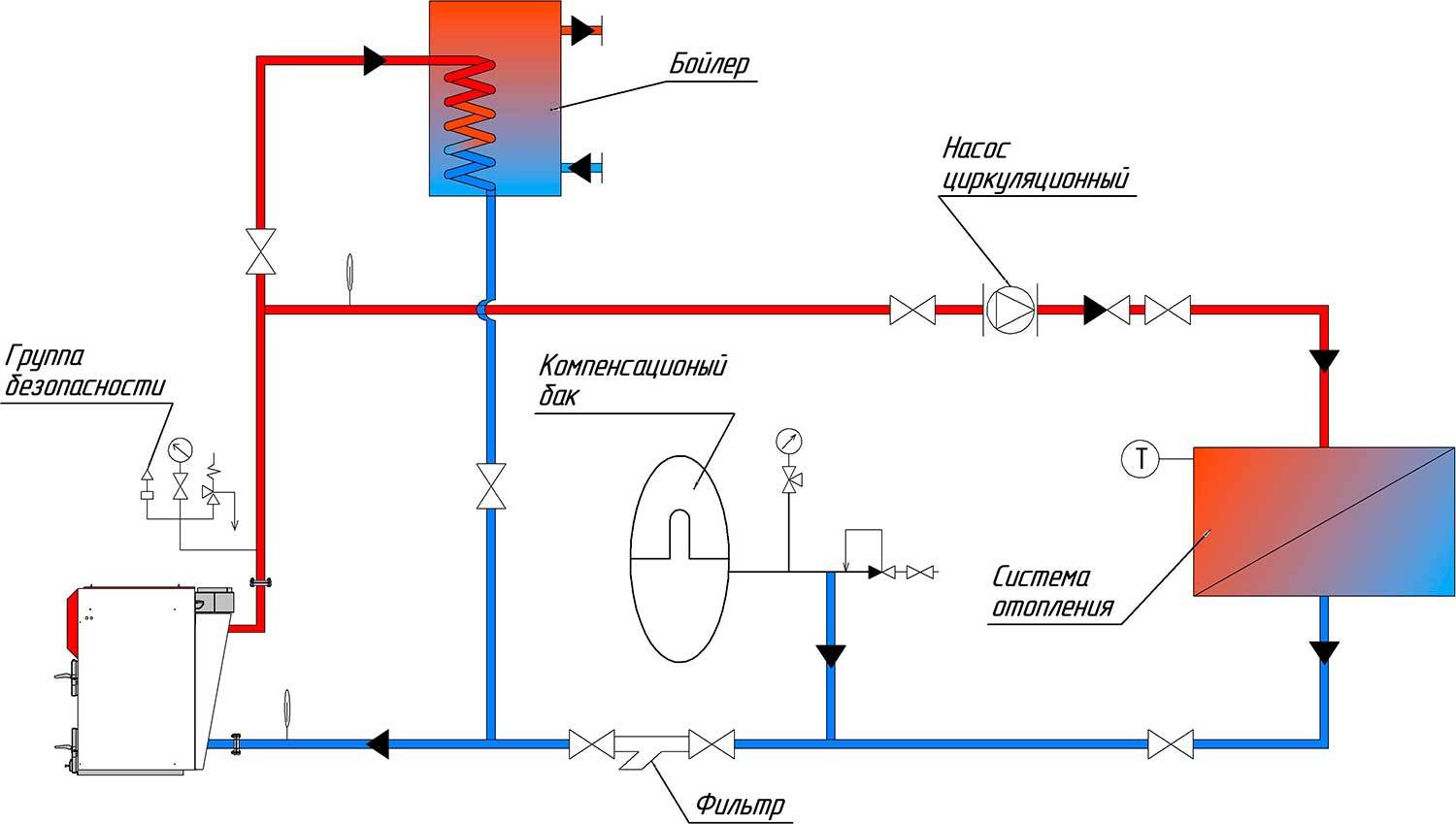

Схема подключения водонагревателя косвенного нагрева в гравитационную систему

При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. Этим и обеспечивается приоритет.

В данной схеме после ответвления на систему отопления установлена термостатическая головка с накладным датчиком. Работает она от батареек, внешнего питания не требует. На регуляторе термоголовки выставляется желаемая температура нагрева воды (не выше, чем температура на подаче котла). Пока в баке вода холодная, термостат открывает подачу на бойлер, поток теплоносителя идет в основном на бойлер. При нагреве до требуемой степени, теплоноситель перенаправляется в ветку отопления.

С рециркуляцией теплоносителя

При наличии в системе водяного полотенцесушителя необходима постоянная циркуляция воды через него. Иначе он работать не будет. В петлю рециркуляции можно подключить всех потребителей. В таком случае горячая вода будет постоянно гоняться по кругу насосом. В таком случае, открыв воду в любой момент времени вы получите сразу горячую воду — не нужно будет ждать, пока из труб стечет холодная. Это положительный момент.

Отрицательный состоит в том, что подключив рециркуляцию, увеличиваем расходы на нагрев воды в бойлере. Почему? Потому что пробегая по кольцу вода остывает, следовательно котел будет чаще подключаться на подогрев воды и больше тратить на это топлива.

Подключение рециркуляционного кольца к специальному выходу косвенника

Второй недостаток — рециркуляция стимулирует перемешивание слоев воды. При обычном режиме работы самая горяча вода находится вверху, откуда ее и подают в контур ГВС. При перемешивании общая температура подаваемой воды падает (при тех же настройках). Тем не менее, для полотенцесушителя это, пожалуй, единственный выход.

Как реализовать подключение бойлера косвенного нагрева с рециркуляцией? Есть несколько способов. Первый — найти специальные косвенники со встроенной рециркуляцией. Очень удобно — полотенцесушитель (или вся петля) просто подключается к соответствующим патрубкам. Но цена таких вариантов водогреев почти в два раза больше, чем цена на обычный бак такого же объема.

Подключение бойлера косвенного нагрева с рециркуляцией

Второй вариант — использовать модели, которые не имеют входа для подключения рециркуляционного контура, но подключить его при помощи тройников.

3 схемы подключения бойлера косвенного нагрева к котлу

Бойлер косвенного нагрева можно сравнить с электрическим накопительным водонагревателем. Однако в них вместо теплового нагревательного элемента (ТЭН) проходит труба, по которому циркулирует горячая вода, нагреваемая газовым или электрическим котлом. Так же бывают бойлеры по типу бак в баке, но принцип работы остается аналогичным. В этом материале поговорим о 3 самых популярных схемах подключения косвенных водонагревателей к котлу.

Принцип работы

Бойлеры напольные, настенные, а так же комбинированные с теплообменником и встроенным тепловым нагревательным элементом. В отличии от ТЭНовых водонагревателей, где происходит прямой контакт с нагревателем, в бойлерах косвенного нагрева чаще всего встроен змеевик в виде трубы из нержавеющей стали. Принцип работы заключается в отдачи тепла от теплоносителя, движущегося по змеевику воде, которой заполнен бак.

За счет такой схемы работы, нагрев воды происходит значительно быстрее, чем с обычным ТЭНом, минимизируется образование накипи и бак значительно реже будет нуждаться в обслуживании.

В данной статье мы рассмотри схемы подключения бойлера косвенного нагрева:

  • к газовому котлу настенному;
  • к газовому котлу напольному;
  • электрокотлу;
  • к твердотопливному котлу.

Схемы подключения

Подключение к настенному одноконтурному котлу

Обычно, настенные газовые котлы укомплектованы встроенным циркуляционным насосом и клапаном, отвечающим за переключение между отоплением и контуром нагрева бойлера. В таком случае нет необходимости в дополнительной установке циркуляционного насоса или трехходового клапана. Достаточно подключить 2 трубы – подачу и обратку, докупить температурный датчик для бойлера и пользоваться полноценной системой.

Пример подключения бойлера косвенного нагрева к котлу Buderus Logamax U072. Все подключение находится ближе к стене за бойлером.

К верхней части теплообменника от котла подается теплоноситель, проходящий через змеевик и возвращающийся по трубе в котел. Такой принцип подключения котла к бойлеру косвенного нагрева используется для того, чтобы при поступлении воды в бак. Сперва она начинала подогреваться относительно холодным участком теплообменника, а затем более горячим.

Схема обвязки бойлера косвенного нагрева с настенным одноконтурным котлом

Между двумя системами на подаче и на обратке, должна стоять запорная арматура. Шаровые краны устанавливаются возле котла или на входе и выходе, непосредственно на водонагревателя. Бойлер подключается через быстроразъемное соединение. Такое соединение предусмотрено для легкого обслуживания или замены бойлера при необходимости.

Если шаровый кран монтируется возле бойлера на подаче и обратке, то разъемные соединения устанавливаются между краном и водонагревателем. Настенные одноконтурные котлы подключаются к бойлеру косвенного нагрева по разным схемам – если есть только один выход, допустим подача, то обратка может быть общая с системой отопления. Бывает 2 выхода, и на подачу, и на обратку. У некоторых электроотлов и газовых котлов не бывает выхода для обвязки бойлера косвенного нагрева. В таком случае необходимо приобрести комплект для подключения бойлера. Но, в комплекте должны быть включены клапан и сервомотор,  которые следует использовать для подключения к автоматике котла.

Вот это выглядит на примере газового котла Baxi Ecofour:

А комплект котлу Baxi Luna 3 уже будет таким (там трехходовой клапан уже встроен в сам котел):

Подключение к напольному одноконтурному котлу

Подключение к одноконтурному котлу первого типа в принципе ничем не отличается от второго. В них также есть подача и обратка – подача подается сверху, а обратка возвращается снизу. Единственный нюанс заключается в том, что в верхней части может образоваться воздушная пробка. Для предотвращения этого, необходимо установить автоматический воздухоотводчик.

Как подключить бойлер косвенного нагрева к напольному котлу? У напольных котлов нет встроенного насоса и 3-ходового клапана, поэтому дополнительно надо будет установить либо 3-ходовой клапан, либо циркуляционный насос. Давайте подробнее рассмотрим на схему, как обвязать бойлер к напольному котлу с циркуляционным насосом.

Обратку от бойлера подключаем непосредственно к напольному газовому котлу с помощью тройников. Устанавливаем циркуляционный насос на обратку либо на подачу. Не забываем про запорную арматуру – монтируем шаровый кран до насоса и после насоса, а также фильтр и обратный клапан. При подключении бойлера устанавливаем разъемные соединения: шаровый кран устанавливаем только на обратке, потому что на подаче шаровый кран у нас уже установлен возле насоса. При такой схеме подключения, насос управляется автоматикой котла – включается и отключается в зависимости от того, когда нужно подогреть бойлер.

Подключение через коллектор или гидрострелку

При втором варианте подключения, подача и обратка от бойлера со своим отдельным насосом подключается уже после гидрострелки. После гидрострелки обычно устанавливается коллекторная разводка со своими отдельными насосами, допустим на контур теплых полов, на контур радиаторный и туда же подключается контур подогрева бойлера, со своим отдельным насосом. В этом случае понадобится дополнительная автоматика, которая будет управлять котлом и всеми насосами, которые присутствуют в этой схеме.

Такая схема подключения хорошо применима для больших домов в два-три уровня. От котла подача идет до коллектора, а там уже распределяется на отопление каждого этажа и на бойлер косвенного нагрева.

Остается решить только одну проблему – понять, когда нужно нагревать бак. Для этого нужно смонтировать термостат с погружной колбой и подключить его к циркуляционному насосу. Когда бойлер остынет, термостат подаст сигнал насосу на включение и наоборот.

Естественно, есть и другие варианты подключения бойлера и котла, но мы рассказали про наиболее распространенные схемы на сегодняшний день.

Подключение к двухконтурному котлу

Двухконтурные котлы выполняют 2 функции: обеспечивают пользователя горячей водой, как проточный водонагреватель, и отоплением. Для того, чтобы использовать котел лишь для обогрева или для горячей воды, то есть подключить бойлер к двухконтурному котлу и при этом сделать его однофункциональным, необходимо закрыть кран подачи горячей воды из контура ГВС.

Далее вы подключаете котел, как одноконтурный, докупив к нему специальный комплект для обвязки бойлера.

Подключение гидроаккумулятора

Рассмотрим подключение бойлера по схеме горячего водоснабжения – как настенный газовый котел, подключенный к бойлеру, греет теплообменник. Холодная вода, поднимаясь по трубе, проходит фильтр грубой очистки и далее идет по стене, прямиком к бойлеру. Перед тем как подключить трубу холодной воды к бойлеру, необходимо установить шаровый кран с разъемным соединением, который должно быть направлен в сторону бака. Затем следует установить предохранительный обратный клапан, так называемый два в одном. После этого установить тройник для подключения гидроаккумулятора (расширительного бака), и только потом подключить трубу холодной воды к бойлеру.

При подключении холодной воды нужно следовать именно вышеуказанной последовательности:

  • шаровый кран;
  • предохранительный обратный клапан;
  • расширительный бак;
  • подключение к бойлеру.

Желательно такую обвязку делать именно на входе, то есть рядом с бойлером. Предохранительный обратный клапан для бойлера, как правило, идет в комплекте с водонагревающим устройством. При его отсутствии в комплекте или при потере, необходимо его приобрести. Купить предохранительный обратный клапан можно в готовом варианте или по отдельности, то есть отдельно предохранительный клапан и отдельно обратный клапан и соединить их между собой. Холодная вода после шарового крана должна пройти через обратный, а затем через предохранительный клапан и направится к расширенному баку.

Пример предохранительного клапана для бойлера

Прежде чем купить предохранительный обратный клапан, нужно посмотреть в паспорте бойлера, при каком давлении должен он сработать. Таким образом, холодную воду в бойлер мы подали, так как правильно все обвязали. На выходе горячей воды нам достаточно установить шаровый кран с разъемным соединением, который необходимо установить между краном и бойлером. При необходимости расширительный бак для бойлера разрешается установить и на выходе горячей воды для этого устанавливается тройник между краном и бойлером и подключается расширительный бак. Баки бывают универсальные, для горячего или холодного водоснабжения или только для горячего водоснабжения. Главное чтоб температура воды была рабочая — до +70 градусов.

Расширительные баки, которые идут на отопление, для горячего водоснабжения не подходят. Расширительные баки для систем ГВС подбираются в зависимости от емкости бойлера. Как правило, не меньше 10% от общего объема.

Рекомендуется подобрать гидроаккумуляторы немножко с запасом:

  • на 150 литров – 18 литровый бак;
  • на 200 литров – 25 литровый бак.

Подключение рециркуляции

Допустим, что бойлер косвенного установлен на расстоянии 15 метров до крана. В таком случае, если откроете кран, придется подождать некоторое время, чтобы полилась с него горячая вода. Для реализации схемы рециркуляции мы находим самую дальнюю точку горячего водоснабжения и с помощью тройника подключаем еще одну трубу, возвращая ее обратно в бойлер. Получается, что мы закольцовываем систему, устанавливаем специальный циркуляционный насос для рециркуляции, для ГВС и после этого у нас в кольце постоянно будет циркулировать горячая вода, нагретая в бойлере. Теперь даже в самой дальней точке открыв кран, в ту же секунду польется горячая вода.

Чтобы минимизировать потерю тепла все трубы, по которым идет циркуляция горячей воды от бойлера, нужно изолировать теплоизоляцией. У большинства бойлеров уже есть специальный выход для подключения линии рециркуляции. На линии устанавливается специальный насос, рассчитанный именно для рециркуляции ГВС. Насосы, которые используются для отопления не подходят для этой цели. Насос обычно устанавливается в пределах полутора метра от бойлера и обвязывается двумя кранами. Также рекомендуется установить сетчатый фильтр и обратный клапан. При подключении трубы – линии рециркуляции к самому бойлеру достаточно установить быстроразъемное соединение. Кран можно не монтировать, так как кран имеется на самом насосе. Если в бойлере нет специального выхода для подключения линии рециркуляции, тогда берем тройник и устанавливаем на входе холодной воды, перед бойлером.

Сборка данного узла подключения происходит последовательно:

  • шаровый кран с разъемным соединением в сторону бойлера;
  • предохранительный обратный клапан;
  • тройник для подключения расширительного бака;
  • тройник для подключения линии рециркуляции;
  • на выходе горячей воды после бойлера устанавливаем только шаровый кран с разъемным соединением в сторону бойлера.

При данной схеме обвязки, при необходимости расширительный бак можно перенести на линию выхода горячей воды из бойлера. Установка производится между краном и бойлером. Насос циркуляционный обвязываем 2 шаровыми кранами с разъемными соединениями. Разъемные соединения должны быть со стороны насоса. Также не забываем установить обратный клапан. После установки данной схемы получаем такой же эффект как и при схеме подключения бойлера, у которой есть специальный выход для подключения и рециркуляционной линии.

Читайте так же:

Как подключить бойлер косвенного нагрева к одноконтурному котлу


Бойлер косвенного нагрева устанавливают в связке с одноконтурными газовыми и твердотопливными котлами, тепловыми насосами, солнечными коллекторами. Для нормальной работы водонагревателя необходима обвязка, выполненная в согласии с руководством производителя.

Подключение бойлера косвенного нагрева к одноконтурному котлу требует специальных навыков, четкого понимания внутреннего устройства ёмкостного накопителя. Существует несколько вариантов обвязки, что позволяет учесть технические условия эксплуатации БКН.

Арматура для обвязки БКН

Принцип работы бойлера связан с использованием тепла, взятого из системы отопления для нагрева ГВС. Обвязка БКН должна решить несколько важных задач:

  1. обеспечить непрерывную циркуляцию теплоносителя от котла к водонагревателю;
  2. предотвратить гидравлический и термический удар;
  3. поддерживать заданную температуру нагрева воды в автоматическом режиме.


При монтаже бойлера используется следующая запорная и регулирующая арматура:

  • Мембранный расширительный бак — предназначен для компенсации теплового расширения в системе ГВС и предотвращения аварийных ситуаций. При подключении БКН устанавливается вместе с группой безопасности. Расширительный бак должен вмещать не менее 10% от общего объема бойлера косвенного нагрева.
  • Предохранительный клапан — нужен для аварийного слива воды из БКН. При чрезмерном повышении давления открывается и сбрасывает воду из бойлера. Клапан используется во время обслуживания, для заливки в накопитель химических реагентов, устраняющих накипь.
  • Группа безопасности бойлера косвенного нагрева — включает манометр, сбросовый клапан и воздухоотводчик. Узел предназначен для нормализации давления в ГВС и предотвращения гидравлического удара. Монтаж группы безопасности и расширительного бака, это требование, предъявляемое производителями к обвязке БКН.
  • Датчик температуры бойлера — подключается к циркуляционному насосу, контролирующему давление в змеевике. Термостат погружного типа работает по принципу реле. При достижении достаточного нагрева воды датчик дает сигнал на отключение насосного оборудования. Вода перестает подогреваться. После остывания автоматика для бойлера запускает циркуляцию.
  • Трехходовой клапан — работает как узел подмеса, открывая и закрывая поступление воды к бойлеру из системы отопления. Существуют простые механические устройства и точные трехходовые клапаны с сервоприводом.
  • Циркуляционный насос — в зависимости от выбранной схемы обвязки устанавливается один или два модуля. Насос используется для создания постоянного давления и рециркуляции в системе ГВС.


Комплект подключения может меняться в зависимости от технических условий, особенностей здания, фактической потребности в горячей воде и других параметров. В обвязке может присутствовать дополнительное оборудование: гидравлическая стрелка, система фильтрации.

Материал труб для обвязки БКН

К бойлеру подключается холодный и горячий водопровод, подача и обратка системы отопления. Температура нагрева и давление на трубы определяет то, какой материал предпочтительней использовать при выполнении обвязки:

  • Холодная вода — может устанавливаться обычная полипропиленовая труба. Материал подходит для пайки всей системы ХВС.
  • Горячее водоснабжение — температура ГВС подаваемой пользователю поддерживается на уровне 65-70°. Допускается применение полипропилена с стекловолоконным (армированным) или алюминиевым усилением, предназначенного для горячего водоснабжения.
    Еще один вариант: выполнить обвязку медной трубой. При прокладке медной трубой обязательно использование теплоизоляции. Медь хороший теплопроводник, что неизбежно приведет к снижению температуры разогретой воды при транспортировке к конечному потребителю. Теплоизоляция труб защитит от теплопотерь.


Альтернативой полипропилену может быть труба из металлопластика. Материал выдерживает высокое давление и нагрев до 95°C. Монтируется с помощью обжимных и пресс фитингов.

Место установки бойлера сразу за котлом отопления, перед радиаторами и теплыми полами. Такая схема подключения обусловлена тем, что для нагрева ГВС теплоноситель нужно разогреть до 90-95° C. Серьезная тепловая нагрузка наблюдается на участке между котлом и бойлером. Этот участок обвязки рекомендуется выполнить стальной или медной трубой.

Варианты обвязки бойлера косвенного нагрева

На выбор схемы подключения влияет несколько условия. Значение имеет источник тепла, количество точек водоразбора, присутствие в системе теплых полов, радиаторов отопления. Способы обвязки выбираются индивидуально в каждом случае, с упором на технические условия ГВС и системы обогрева.

Еще один важный фактор, учитываемый при выборе типа подключения — энергозависимость. Существуют самотечные системы, в которых циркуляция воды и теплоносителя происходит самостоятельно, а также схемы с созданием принудительного давления (насосные). Последние не могут работать без электричества. Производители БКН в инструкции по эксплуатации указывают рекомендуемую схему обвязки, что также учитывают при подключении.

Обвязка БКН с трехходовым клапаном

Схема со смесительным узлом — подключение с приоритетом ГВС, успешно применяется при одновременном подключении к бойлеру нескольких источников тепла (котла, солнечных коллекторов, теплового насоса). БКН монтируют сразу после отопителя. На подачу врезают циркуляционный насос, ставят трехходовой клапан.

Преимуществ решения несколько:

  • быстрый нагрев ГВС;
  • экономия при постоянном использовании бойлера;
  • возможность автоматизации нагрева воды.


Трехходовой клапан перенаправляет подачу теплоносителя с системы отопления на БКН до тех пор, пока температура в бойлере не достигнет заданных значений. После нагрева ГВС теплоноситель в полной мере возвращается в отопительную систему.

Двухнасосная схема обвязки

Хорошее решение в тех случаях, когда бойлер планируют использовать только время от времени. Требует подключения двух циркуляционных насосов. Первый ставят на отопление, второй непосредственно на подачу воды в БКН. Поддерживается постоянная циркуляция теплоносителя в системе обогрева здания.

Циркуляционный насос на накопитель подключен к термодатчику. При снижении температура нагрева ГВС дается сигнал на включение. Создается давление, достаточное, чтобы изменить движение теплоносителя и направить его через БКН. Чтобы система нормально функционировала нужен точный расчет насоса для бойлера косвенного нагрева.

Подключение через гидрострелку

Схема используется в промышленных целях, а также при обвязке больших накопителей свыше 200 л. Подключение через гидрострелку используется и для разветвлённых сложных систем отопления: совмещение теплых полов и радиаторов, твердотопливного котла, вместе с солнечными коллекторами.

Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов. Схема подключения сложная, поэтому для выполнения лучше обратиться за профессиональной помощью.

Обвязка в самотёчной системе

Гидравлические схемы подключения, используемые при энергонезависимых котлах отопления. Бойлер и сопутствующее оборудование поднимают выше котла. Расстояние между уровнем теплообменников котла и водонагревателя должно иметь разрыв по крайней мере 1 м в высоту.

Гравитационная система имеет несколько недостатков связанных с особенностью работы. Вода прогревается медленнее, температура нагрева и запас воды в емкости будет меньше, чем в системах с принудительной циркуляцией. Главное достоинство: возможность работы при отсутствии электричества. При частых отключениях напряжения в сети самотечная система вне конкуренции.

Монтаж рециркуляции ГВС с БКН

В обычном режиме при пользовании горячей водой какое-то ее количество постоянно остается в трубопроводе между БКН и точкой водоразбора. В сложных системах ГВС, без рециркуляции, на этом отрезке может находится несколько десятков литров жидкости.

При повторном открытии крана из него сначала стекает уже остывшая вода, что снижает комфорт использования бойлера. Рециркуляция нужна чтобы обеспечить моментальную подачу горячей воды потребителю. Дополнительное преимущество, возможность подключения полотенцесушителя.

Схема обвязки бойлера косвенного нагрева с рециркуляцией практически ничем принципиально не отличается от обычного подключения. Разница в том, что перед самим смесителем или краном водоразбора устанавливается тройник, соединенный с обратным трубопроводом. Линия рециркуляции ГВС через бойлер косвенного нагрева будет работать исключительно с применением насосного оборудования.

Рециркуляция имеет несколько недостатков:

  • снижение температуры нагрева ГВС;
  • увеличение расходов на топливо;
  • энергозависимость.


В конструкции европейских бойлеров косвенного нагрева, компаний Drazice, ACV, Baxi и других предусмотрен патрубок для монтажа рециркуляции.

Обвязка БКН с двухконтурным котлом

Распространенный вопрос, на который нет однозначного ответа. Подключение бойлера косвенного нагрева к двухконтурному котлу решит проблему ожидания: с момента открытия крана и до фактической подачи горячей воды. На практике происходит следующее:

  • При открытии крана двухконтурный котел нагревает теплообменник ГВС, тратя на это максимальное количество тепловой энергии. Для разогрева змеевика требуется время. По этой причине горячая вода поступает пользователю не сразу после открытия крана, а спустя какое-то время (период зависит от удаленности точки водоразбора и мощности котла).
  • Частые пуски и прекращения подачи горячей воды создают нагрузку на нагревательные элементы, что способно привести к быстрому выходу оборудования из строя.


По некоторым подсчетам всего 1 точка водоразбора при интенсивном пользовании тратит впустую около 70 л воды. Двухконтурный котел с бойлером косвенного нагрева в обычном режиме работает также, как и одноконтурный. Тепло от системы отопления поступает и аккумулируется в накопителе. При включении ГВС потребителю сразу подается горячая вода. Обвязка котла и бойлера косвенного нагрева предусматривает установку системы рециркуляции.

Главный минус схемы: зависимость работы БКН от пропускной способности котла. Параметр влияет на скорость приготовления горячей воды. Теплоотдача в этом случае будет ниже.

БКН лучше изначально подсоединить к одноконтурному котлу. Подключение к двухконтурному котлу малоэффективно и используется в основном если необходимо модифицировать уже существующую систему отопления и ГВС.

инструкция + фото и видео

Отопительные системы на основе бойлеров могут выполнять различные функции. Помимо собственно отопления помещений – бойлера могут производить и нагрев воды для бытовых целей, например для мытья.

Обвязка бойлера косвенного нагрева

Такие системы могут устанавливаться не только на дачах и на загородных домах, но и в частных квартирах, в офисах и на производственных площадках. Бойлер является достаточно простым устройство и его установку, а также обвязка бойлера косвенного нагрева вполне можно провести самостоятельно. Существует несколько схем такой обвязки, рассмотрим их поподробнее.

Что нужно знать при подключении бойлера

В бойлерных устройствах может функционировать два контура нагрева воды.

  • Первый – это вода в отопительной системе, которая после нагрева подается в радиаторы отопления. Такой контур может быть замкнутым и в такую воды могут добавляться специальные химические присадки для обеспечения бесперебойной работы радиаторов, очистки систем от накипи и так далее.
  • Второй контур – это вода, используемая для бытовых целей. Она предназначена для мытья посуды, для помывки. Следовательно, этот контур является незамкнутым. Холодная вода поступает в него из системы магистрального водоснабжения, а затем, по мере использования такая вода сливается в канализацию.

Принципы подключения обвязки бойлера

При монтаже системы обвязки бойлера косвенного нагрева необходимо помнить следующие принципы:

  • Точка входа холодной воды в обвязку бойлера должна находиться в нижней точке системы, а вот горячая выхода выходит из обвязки уже в верхней точке.
  • Рециркуляционная точка в связи с этим находится практически в геометрическом центре обвязки.

При соблюдении указанных принципов монтажа обвязки работа системы нагрева будет максимально эффективной и тепло от бойлера будет качественно передаваться в массу поступающей воды.

нагревательный бойлер

Варианты монтажа обвязки бойлеров косвенного нагрева

Монтаж обвязки водяных контуров на бойлеры косвенного нагрева может монтироваться тремя основными способами:

  • С монтажом трехходового клапана,
  • С монтажом двух насосов циркуляции,
  • С использованием стрелки гидравлической.

Учтите, что применение системы рециркуляции воды существенно улучшает эффективность системы отопления и повышает КПД нагрева воды и помещения от бойлера.

Монтаж системы косвенной обвязки с трехходовым клапаном

Данный вариант монтажа системы косвенной обвязки предназначен для конструкций с большим количеством горячей воды. При проектировании системы рассчитается монтаж двух контуров отопления. Первый – основной контур будет предназначаться для циркуляции воды, поступающей в систему отопления. Второй, дополнительный контур будет нагревать воду, предназначенную для бытового использования. Чтобы вода, поступающая из системы водоснабжения поступала в тот или иной контур и используется трехходовой клапан. Управление клапанным устройством производится от бойлерного термостата.

Схема обвязки с трехходовым клапаном

Использование трехходового клапана при монтаже системы обогрева позволяет распределять потоки воды, поступающие к бойлеру. Термостат не позволяет воде перегреваться и направляет в контуры горячую воду при достижении ей определенной температуры. Такая схема обвязки имеет ряд преимуществ и все наши специалисты рекомендуют именно её!

В том случае, если вода в системе отопления охлаждается ниже заданной пороговой температуры – термостат бойлера переключает клапан и подает новую порцию теплоносителя в контур, отвечающий за нагрев. Вода получает тепло от бойлера и нагревается. Термостат контролирует температуру нагрева и предотвращает чрезмерное нагревание воды и, следовательно, повреждение системы. По достижении заданной температуры вода из контура направляется в систему. Температура воды измеряется непосредственно в нагревательном контуре бойлера.

Момент получения информации о температуре воды очень важен. В том случае, если вода в баке для бытового использования будет иметь заданную температуру нагрева выше, чем в нагревательном контуре системы отопления – система может начать работать некорректно. В этом случае переключения на нагрев отопительного контура производиться не будет.

Существует вариант монтажа бойлера косвенного нагрева и двумя контурами. Выбор возможного варианта в том числе зависит и от воды, которая имеет в вашем водопроводе. Если вода в магистральных каналах имеет высокую степень жесткости – то разумней будет использовать систему с трехходовым клапаном. В противном случае двухконтурная система может быстро выйти из строя из-за засорения.

Монтаж обвязки бойлера косвенного нагрева с двумя насосами

Еще одним вариантом монтажа системы обвязки бойлеров системой косвенного нагрева может стать использование двух рециркуляционных насосов. Также в системе должен быть смонтирован обратный клапан.

Схема системы с двумя насосами

В данном случае в системе монтируется два отдельных контура нагрева: отопительный контур и контур нагрева воды для бытовых нужд. Каждый из контуров имеет собственный насос рециркуляции, который направляет нагретую воду в контуры системы.

Оба контура косвенного нагрева монтируются к бойлеру параллельно. Приоритет при монтаже и при использовании в системе имеет бойлерный контур. Таким образом насос циркуляции бойлерной системы находится перед насосом системы отопления. Как и предыдущем варианте системы для управления обоими контурами используется термодатчик, который перераспределяет воду в нагревательные контуры.

Кроме того в системе имеется обратный клапан, задачей которого является недопущения смешивания потоков нагреваемой воды.

Принцип работы такой системы состоит в том, что по мере снижения температуры воды она направляет для нагрева и далее в отопительную систему.

Система с двумя контурами и насосами может быть установлена с двумя нагревательными котлами. Каждый из таких котлов будет иметь отдельное питание и будет отвечать за нагрев воды в одном из контуров: отопительном или для бытового использования.

Система отопления с бойлеров обеспечивает достаточно быстрое нагревание воды в отопительной системе. Для этого котлу требуется обычно час. Таким образом в то время, когда в котле происходит нагрев для контура горячего водоснабжения – остывания систем отопления не происходит.

Описание работы системы гидравлики в отоплении

Система нагрева, основанная на бойлера может включать в себя и более двух контуров. Например, в качестве дополнительного контура нагрева может использоваться система теплого пола. Крое того, в нее могут включаться и другие элементы.

Схема системы с гидравлической стрелкой

Для регулирования потоков воды в контурах нагрева используется стрелка гидравлическая. Проще говоря – она представляет собой систему распределения потоков теплоносителя, которая чем-то напоминает собой обычную железнодорожную стрелку. Также гидравлическая стрелка при работе выравнивает давление в нескольких контурах системы.

На каждом контуре в сложных системах нагрева с несколькими контурами устанавливается собственный насос рециркуляции. При этом в разных участках отопительно-нагревательной системы может создаваться различное давление. Разница в показателях давления должна уравновешиваться. Вот именно для этого в сложных системах могут устанавливаться коллекторы и гидравлические стрелки. Кроме того в целях выравнивания показателей давления могут применяться специализированные балансировочные вентили.

Такая сложная система имеет много нюансов при регулировке и поэтому при ее монтаже рекомендуется пользоваться услугами специалистов.

Полезная рециркуляция теплоносителя

Использование системы рециркуляции позволяет получать в системах нагрева горячую воду из крана практически мгновенно, без длительного ожидания. В этом случае в системах нагрева образуется кольцевая магистраль теплоносителя. Вода постоянно идет по данной магистрали и нагревается. Вследствие этого ожидание нагрева при бытовом использовании горячей воды практически исключается.

Чтобы вода в таком контуре постоянно двигалась – в него встраивается рециркуляционный насос. Данный постоянно горячий поток воды рекомендуется пропускать через устройства, которые требуют постоянного нагрева, например, через полотенцесушитель.

Обвязка бойлера косвенного нагрева: видео

Бойлер косвенного нагрева схема подключения, обвязка бойлера

Простые схемы отопления с бойлером

Применение бойлера косвенного нагрева дает определенную свободу по количеству доступной горячей воды, бесперебойную подачу необходимого количества воды на несколько потребителей и комфортные условия при создании схемы рециркуляции горячей воды.

Бойлеры косвенного нагрева имеют два контура по которым течет вода (теплоноситель). Первый — греющий контур, в котором циркулирует вода или антифриз от водогрейного котла. Второй контуру — контур горячей питьевой воды, в котором вода поступает от системы холодного водоснабжения и нагревается до необходимой температуры 50 — 65 ° С.

В данной статье мы рассмотрим возможные и наиболее распространенные схемы подключения бойлера к котлу и системе отопления дома.

1. Схема с трехходовым клапаном и севроприводом

Данная схема может использоваться как с настенным, так и напольным котлом. Схема предполагает наличие одного основного контура отопления (радиаторного или напольного отопления) и контура нагрева бойлера. Контур бойлера (контур ГВС) имеет приоритет над другим контуром.



Группа безопасности, насос и расширительный бак могут находиться в котле (например, настенные котлы).

При понижении температуры питьевой воды в бойлере, переключается термостат бойлера, что в свою очередь заставляет переключиться трехходовой клапан и весь поток теплоносителя начинает идти по контуру бойлера. После нагрева воды в бойлере до необходимой температуры клапан возвращается в первоначальное положение и весь тепловой поток от котла идет через контур отопления.

Схема с трехходовым клапаном очень часто используется с настенным котлом, в котором уже есть насос и другая автоматика. Управление приводом клапана осуществляется либо контактами термостата бойлера, либо котлом, но по сигналу того же термостата.

Схема одноконтурный котел и бойлер используется когда необходим хороший запас горячей воды для комфортного применения ее в большом количестве, либо в случае, когда холодная питьевая вода очень жесткая, что будет приводить к очень быстрому выходу из строя второго контура (контура горячей воды).

2. Схема с двумя насосами

В данной схеме также применяется принцип приоритета ГВС. При понижении температуры питьевой воды, включается насос бойлера, насос основной линии отопления отключается.

При этом весь поток теплоносителя протекает через бойлер.

Для исключеня протекания паразитных потоков или встречного потока, в линии бойлера и основного отопления (например, после насосов) нужно установить обратные клапана.

Автоматика некоторых котлов позволяет подключить к ним сигнал от термостата бойлера, и он сам будет включать и выключать насосы отопления.

В вышеизложенных схемах, при нагреве воды в бойлере, основная линия отопления остается отключенной. Но это не приводит к сильному подению температуры в доме, т.к. для поддержания температуры в бойлере требуется не так много времени. На первоначальный нагрев бойлера конечно уйдет не меньше часа.



Схемы с приоретемом ГВС также достаточно часто применяют и в сложных развлетвленных системах отопления. Как показано на рисунке выше, один котел всегда работает на систему отопления, второй котел работает на систему отопления и переключается на нагрев ГВС.



3. Подключение бойлера и других контуров отопления через гидравлическую стрелку

В системах отопления с большим числом контуров отопления (более 3) в большинстве случаев испльзуют гидравлические стрелки и распределительные коллекторы. Наиболее распространенная система состоит из: контур нагрева бойлера, контур теплых полов, и контур радиаторного отопления. На рисунке представлена гидравлическая стрелка (гидроколлектор), в место нее можно применить отдельно гидравлическую стрелку и распределительные коллектора, либо испльзовать гидравлический модуль совмещенный с коллекторами — Перейти в каталог гидравлических распределителей.

Системы из 3х и более контуров будут работать и без гидравлической стрелки (только с коллекторами), но тогда необходима установка балансировочных вентилей, так как перепад давления отдельных контуров будет значительно отличаться. Система также будет работать и без балансировки, но может оказаться, что радиаторы греют не так сильно как бы хотелось или котел проработает намного меньше чем планировалось. Более подробно о гидравлической стрелке ( гидравлическом разделителе) можно прочитать в нашей статье — «Применение гидравлической стрелки».

В данном варианте необходимо учитывать следущее: для быстрого нагрева воды в бойлере необходимо практически всю мощность котла направить в контур нагрева бойлера (мощность теплообменника бойлера от 20 до 40 Квт). Для этого необходимо с помощью автоматики производить отключение насосов других контуров (радиаторного отопления, теплого пола, кроме котлового контура), например при срабатывании реле температуры воды в бойлере. Без отключения работы других контуров, может оказаться, что вода греется очень долго.

Специалисты нашей компании всегда предложат наиболее подходящую и оптимальную схему отопления для Вашего дома, составят спецификацию оборудования и материалов, помогут скомплектовать их и доставить до объекта, а также смонтировать данную систему отопления с высоким качеством за доступные средства.

Ищете не дорогой и надежный бойлер? Наша компания предлагает бойлеры косвенного нагрева Hajdu (Венгрия).

Подключение и схемы обвязки бойлера косвенного нагрева

Для того, чтобы не было проблем с горячей водой, никаких внезапных отключений, перебоев устанавливают бойлер косвенного нагрева. Кроме нагрева воды к его функциям относится и обогрев жилых помещений. Это может быть не только загородный дом, как считают многие. Бойлер можно установить и в квартире, на производственной площадке. Спектр применения очень широк.

Но, эффективность монтажа такой системы определяется схемой обвязки, причём её установкой не обязательно заниматься профессионалам. Монтаж и обвязку можно выполнить самому. Необходимо лишь разбираться в непростой схеме обвязки.

Правила подключения

Система косвенного нагрева – это ещё один контур, помимо имеющегося, который производит, нагрев дополнительной емкости, которую и называют бойлером. В него подается самая обычная вода из водопровода, которая нагревается при помощи змеевика. В такой системе нет прямого взаимодействия между теплоносителем и получаемой горячей водой. Поэтому она получила название косвенной.

До того, как приступить к монтажу, не лишним будет ознакомиться с некоторыми правилами.

  • Вода должна входить в нижнюю часть бойлера. А выход необходимо делать из верхней.
  • Циркуляция теплоносителя такой системы должна идти сверху вниз.

Если использовать эти правила, то система будет работать с максимальным КПД.

В нижеследующем видео наглядно показаны некоторые варианты обвязки бойлера косвенного нагрева.

Виды обвязки

Под обвязкой бойлера косвенного нагрева имеют ввиду соединение трубопроводов самого котла с водоснабжением. От того, как будет проведена установка, зависит работа системы в целом.

Обвязка с помощью сервопривода и трехходового распределительного клапана

Это наиболее простой способ обвязки. Его применяют, когда расходуется большое количество воды.

Котёл соединяется с основным контуром и дополнительным. Первый используется для распределения тепла в батареи, второй контур нагревает воду в самом котле. Для грамотного разделения потоков подсоединяют трехходовый распределительный клапан.

Терморегулятор наблюдает за температурой воды в баке, и когда она доходит до заданной величины, подается сигнал сервоприводу. А он уже отправляет поток нагретой воды в главный контур, для отопления. Если температура воды опять снизится, произойдет переключение в обратную сторону и теплоноситель вернется в змеевик.

Самый важный момент настройки – температуру, которая задаётся на терморегуляторе, необходимо установить выше той температуры, которая установлена в нагревателе! По-другому не получится нагреть воду до отметки, на которой произойдет переключение в отопительный контур.

Обвязка с двумя насосами

Ещё один вариант обвязки – с параллельным использованием двух насосов. Один монтируется на отопительный контур, другой на горячее водоснабжение. Управление насосами также, как и первом случае доверено терморегулятору. Именно он производит переключение режима работы.

Качество отопления при этом остается на высоком уровне. Главное – при обвязке двумя насосами обязательно смонтировать обратные клапаны на выходе из каждого. Делается это, чтобы не произошло перемешивание встречных потоков внутри теплоносителя.

Обвязка с гидравлической стрелкой

Если в отопительной системе множество ответвлений, таких как многоконтурная система батарей или отдельная ветка на тёплый пол, тогда имеет смысл воспользоваться таким видом обвязки. Чтобы избежать трудностей с системой, в которой каждый из контуров оснащен собственным насосом рециркуляции, используют гидравлический распределитель.

Гидрострелка должна уравновесить давление в каждом направлении и предотвратить тепловой удар. Что касается этого вида обвязки, то здесь возможны трудности. Поэтому такую задачу, как монтаж и последующую наладку такой системы лучше доверить профессионалам.

Рециркуляция теплоносителя

В том случае, если горячая вода нужна как можно быстрее, то правильнее будет применить систему рециркуляции. За счет того, что в системе образуется кольцевая магистраль теплоносителя. Постоянное движение воды по ней приводит к нагреву. Именно поэтому время ожидания горячей воды сводится к минимуму.

Чтобы обеспечить непрерывное движение воды, в такую систему устанавливают рециркуляционный насос. Такой поток горячей воды необходимо смонтировать так, чтобы он проходил через установки, которым постоянно нужен нагрев. Полтенцесушитель – пример такого прибора.

Подключение бойлера к газовому котлу

Для правильного функционирования бойлера с газовым котлом в его составе есть датчик температуры. Чтобы они работали совместно подключают трёхходовой клапан. Клапан регулирует поток между главным контуром и контуром ГВС.

К одноконторному газовому котлу

Для такого соединения применяют обвязку с двумя насосами. Именно она способна прийти на замену схеме с трехходовым датчиком. Главное – разделить потоки теплоносителя. В таком случае правильнее будет сказать о синхронной работе двух контуров.

К двухконтурному газовому котлу

Основным в этой схеме подключения станут два магнитных клапана. Суть такая – бойлер используется, как буфер. Холодная вода поступает из водопроводной сети. Клапан для входа ГВС перекрыт. Если его открыть, то вначале будет поступать вода из буфера, которым является бойлер. В буфере находится нагретая вода, потребление которой регулируется вместимостью бойлера и установленной температурой.

Схема с применением гидроколлектора

Чтобы уравнять потоки теплоносителя в системах с использованием нескольких контуров есть приспособление называемое распределитель или ещё его называют гидравлический коллектор. Он то и позволяет сбалансировать разные давления в контурах. Его можно и исключить, но это вызовет дополнительные трудности, связанные с добавлением в схему балансировочных вентилей. А это затрудняет монтаж и наладку всей системы.

Обвязка твердотопливного котла с бойлером косвенного нагрева

Соединение водонагревателя с твердотопливным котлом решает сразу две задачи:

  • получение горячего водоснабжения;
  • получение способа сброса теплоносителя в случае аварии.

Благодаря тому, что такой системе на батарее размещён термостатический вентиль, повышается комфорт. Но возникает опасность перегрева котла. Эта же угроза возникает при перебоях с энергоснабжением. Если установлен бойлер увеличенной емкости, этот процесс не представляет никакой опасности. Потому что лишнее тепло расходуется на нагрев воды в водонагревательном баке. Соответственно, для нормальной работы этой системы нужен бойлер с естественной вентиляцией.

Один из вариантов обвязки твердотопливного котла с бойлером смотрите в следующем видео.

Частые ошибки при монтаже

При монтаже или в процессе наладки нужно постараться избежать ряда ошибок:

  • Бойлер и котёл установлены далеко друг от друга. Их установка должна быть произведена не только как можно ближе друг к другу. Но, и для упрощения монтажа, правильно выставлены патрубки.
  • Неверное соединение трубопровода с теплоносителем.
  • Неграмотный монтаж циркуляционного насоса.

Грамотный монтаж, наладка и настройка гарантируют стабильное горячее водоснабжение и позволят всем системам и приборам работать в нормальном режиме. Что позволит не допустить износа деталей и сэкономить на преждевременном ремонте.

обвязка котла с бойлером, схема подключения, установка, как подключить

Содержание:

Пользоваться благами цивилизации, в частности, горячей водой, сегодня уже не роскошь, а привычная необходимость. Удобный и экономичный способ организации горячего водоснабжения в частном домовладении — установка бойлера косвенного нагрева.


Выполнить монтажные работы не сложно, если знать принцип работы, устройство бойлера и познакомиться с возможными схемами его подключений к отопительному агрегату.

Что представляет собой бойлер косвенного нагрева

Чтобы понять устройство бойлера косвенного нагрева, надо представить большой бак, наполненный водой, внутри которого встроен теплообменник. Он нагревается от отопительного котла, у которого есть возможность подключения к водяному контуру.


Нагретая котлом вода циркулирует по змеевику, через стенки отдавая тепло воде, которая залита внутри бака. Бойлер устроен так, что при расходе воды, он наполняется новой порцией, и процесс продолжается. «Косвенным» бойлер называют потому, что ГВС в данном случае — это «побочный» или «косвенный» эффект от теплообменника котла, главная задача которого — отопить помещение.

Важно. Для защиты от коррозии стенок бака в него монтируют магниевый анод. С этой деталью агрегат служит значительно дольше.

Какими бывают бойлеры

Бойлеры косвенного нагрева бывают двух разновидностей:

  • c встроенной системой управления нагрева горячей воды;
  • без автоматики.

При встроенном управлении подсоединение бойлера косвенного нагрева к котлу выглядит просто: от котла подводят для змеевика подачу (вывод) горячей воды, к баку подводят холодную воду, вверху предусматривают патрубок выхода подогретой воды для раздачи. Остаётся лишь наполнить бойлер водой и «цивилизацией» можно пользоваться. У таких устройств предусмотрены свои датчики температуры, и автономное управление, которое открывает или закрывает поступление воды от котла в теплообменник. В основном, отопление бойлером оправдывает себя с финансовой точки зрения.

Существуют варианты, когда бойлер функционирует в паре с автоматизированным котлом. В определённое место устанавливают температурный датчик, который связывают с отопительным агрегатом. Затем выполняют обвязку котла с бойлером косвенного нагрева по схеме. При этом, обвязка бойлера косвенного нагрева должна выполняться опытным специалистом. Есть возможность подсоединения водонагревателей и к энергонезависимым котлам.


На рынке есть бойлеры, изготовленные из различных материалов: из нержавеющей стали, стальные со специальным эмалированным покрытием. Среди последних моделей водонагревателей хорошо показали себя алюминиевые баки. У них нет швов, и они могут противостоять коррозии.

Важная особенность, о которой нужно знать: температуру воды в бойлере нельзя нагреть выше температуры теплоносителя змеевика. Таким образом, если отопительный агрегат настроен на 45 градусов, выше этого порога вода в бойлере не нагреется.

Это небольшое неудобство можно обойти, если установить комбинированный водонагреватель со встроенным ТЭНом. При этом основной нагрев воды будет идти за счёт змеевика от котла, а электрический нагреватель температуру подкорректирует. Хорошо показала себя такая система, если в качестве главного источника тепла стоит твердотопливный котёл: вода останется тёплой при прогоревшем топливе. Бойлер для твердотопливного котла — это идеальный вариант удобного получения горячей воды.

К каким отопительным агрегатам можно подключать

Подходит бойлер косвенного нагрева для твердотопливного котла, при этом вода долго остаётся горячей. Хорошо сочетается бойлер с газовым, электрическим, или работающим на жидком топливе отопительных агрегатах. Ограничений по виду топлива нет. То есть монтаж бойлера косвенного нагрева выполняют в паре с любым котлом, у которого есть выход на водяной контур. Комбинированный тип решит проблему, когда нагрев основного теплообменника будет отключен.


Монтаж зависит от того, какая модель выбрана: с автономной системой регулировки нагрева воды или нет. Автономная система управления гораздо удобнее. Во втором случае придётся продумать систему контроля температуры. Подключение бойлера косвенного нагрева к одноконтурному котлу — ответственный процесс, к которому нужно подходить подготовленным. В любом случае, если в доме стоит одноконтурный котёл, то бойлер считается наилучшим решением для организации ГВС.

Совет. Если бойлеры большие по объёму, есть смысл установить несколько теплообменников, чтобы сократить время подогрева воды. Для этой же цели, а так также для того, чтобы вода долго держала температуру, бойлеры изготавливают с теплоизоляцией.

Способы монтажа и формы бойлеров

Бойлеры бывают настенного и напольного исполнения, горизонтальные или вертикальные модели. Вместимость изделия, который крепится на стену, естественно, ниже: не превышает 200 литров. Напольные устройства могут вместить и полторы тысячи литров. На стену бойлеры крепят с помощью стандартных кронштейнов и подходящих дюбелей. Наиболее распространены бойлеры цилиндрической формы.


Рабочие патрубки для подключения системы для удобства и в эстетических целях выведены сзади агрегата. На передней панели есть температурный датчик и термореле. Существуют модели с возможностью дополнительного подключения ТЭНов, если мощности главного источника тепла недостаточно.

Важно. Схема подключения к котлу бойлера косвенного нагрева хорошо работает только в том случае, если позволяют мощностные характеристики отопительного прибора.

Принципы подключения и схемы

 Принципиальная разница схем при подключении одноконтурного котла заключается в том, что в одном случае в приоритете оказывается ГВС, в другом — отопительная система. Преимущества и недочёты этих схем:

  1. Если в приоритете отопление дома, то на подогрев воды идёт лишь часть теплоносителя. Поэтому вода греется долго. Это особенно ощущается при больших расходах ГВС. Однако эта система будет вынужденной, когда мощность котла предельная для обогрева дома.
  2. Если в приоритете горячее водоснабжение, весь объём теплоносителя проходит через бойлер. Для этого нужно определённое время. Только после того, как заданный температурный уровень будет достигнут, теплоноситель направится в отопительную систему. Регулировка температуры происходит с помощью датчика, термостатического клапана или термореле. Схема работоспособна при запасе мощности отопительного агрегата в 20-30 процентов.


Этот способ предпочтительней тем, что горячая вода будет всегда, а на отоплении это практически не отразится. Вода нагревается за 15-35 минут, чтобы выровнять температуру, потребуется примерно 5 минут. Помещение за это время не успеет остыть. Обвязка твердотопливного котла с бойлером косвенного нагрева ничем не отличается от схем с газовым отоплением.

Общие требования

Чтобы система обвязки одноконтурного котла с бойлером работала нормально, без перебоев и аварийных ситуаций, нужно выдержать следующие требования:

  1. На выходе из бойлера устанавливают расширительный бак по объёму не менее 10 процентов от бойлера. (не путать с расширительным баком для отопления). Он играет роль нейтрализатора при тепловом расширении воды.
  2. Обязательно на всех трубах, которые ведут к бачку врезают шаровые краны. Они понадобятся при ремонте или профилактическом обслуживании циркуляционного насосов, трёхходового клапана или других элементов системы.
  3. Бойлер считается более безопасным в процессе эксплуатации, если он оснащён термостатом для предотвращения от чрезмерного перегрева. В базовой комплектации такие водонагревательные аппараты оснащены предохранительными клапанами, выпускающими пар от горячей воды и предотвращающими разрыв корпуса бака.


В целях безопасности на трубе подачи воды в бойлер нельзя ставить обратный клапан, чтобы не допустить противотока.

Монтаж с принудительной циркуляцией теплоносителя

Как подключить бойлер к отоплению, когда в системе отопления на подаче теплоносителя действует циркуляционный насос? От котла нужно делать монтаж отдельного водяного контура. При такой схеме происходит параллельное подключение бойлера и системы отопления.

Обвязка котла с бойлером косвенного нагрева происходит следующим образом:

  1. Возле циркуляционного насоса врезают трёхходовой клапан. Его работа управляется температурным датчиком от бойлера.
  2. Трёхходовой клапан подключают к бойлеру, чтобы соединить с системой отопления.
  3. На обратке перед котлом устанавливают тройник, в который подключают патрубок для теплоносителя.


Вот как эта схема работает в реальности:

  1. От датчика на клапан поступает сигнал о том, что уровень температуры в бойлере упала.
  2. Трёхходовой клапан переводит поток теплоносителя к бойлеру.
  3. Водяной контур отопительной системы отключается. Теплоноситель устремляется в змеевик и нагревает воду.
  4. Когда температура воды достигнет заданного показателя, клапан переводит поток на отопительный контур.

Монтаж с двумя циркуляционными насосами

Подключение бойлера косвенного нагрева к газовому котлу можно произвести и по другому сценарию, без использования трёхходового клапана. При этом нужно делать монтаж сразу двух циркуляционных насосов. Один из них может быть смонтирован на подающей трубе, либо на обратке. Контур подсоединяют простейшими тройниками. Теплоноситель перенаправляется в нужную сторону путём включения и выключения насосов. Управляет всем температурный датчик с двумя парами контактов.


Когда вода в бойлере остывает, включается цепь питания циркуляционного насоса, установленного в контуре бойлера. После того, как вода прогреется, «просыпается» циркуляционный насос, который с силой проталкивает теплоноситель к радиаторам.

Как работает бойлер в паре с энергонезависимым котлом

Если в качестве источника обогрева работает энергонезависимый котёл, чтобы в приоритете была ГСВ, бойлер надо расположить выше радиаторов. Это легко сделать, если модель настенного типа. Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов.

В напольной модели вода нагреется, но времени понадобится гораздо больше. Кроме того, внизу бака вода останется не прогретой. Её температура не превысит уровень нагрева обратки в системе отопления. При такой схеме поток теплоносителя происходит самотёком, движущей силой выступает гравитация. Есть способ монтажа, при котором к бойлеру с подключают циркуляционный насос. Но это не выход, потому что при отсутствии электричества вода не нагреется. Специалистами разработано несколько схем, подогнанных под гравитационные системы отопления.


Хитрость в том, что диаметр трубы, предназначенной для контура водонагревателя, берут на один шаг больше диаметра отопительной трубы. Теплоноситель по законам физики «выберет» трубу с большим диаметром, то есть бойлер окажется в приоритете.

При другом способе в систему отопления устанавливают термостатическую головку со встроенным датчиком, работающую на батарейках. Всё очень просто: с помощью регулятора термоголовки задают нужный уровень нагрева воды. Пока вода холодная, термостат открывает путь воде на бойлер. Как только вода прогреется, теплоноситель направляется на отопительный контур.

Важно. Температуру воды для бойлера с помощью термостатической головки со встроенным датчиком можно задать не большую, чем температура теплоносителя.

Как поступить, если требуется рециркуляция

 Часто возникает ситуация, когда в ванной есть полотенцесушитель, через которую должна постоянно циркулировать вода. В этот процесс можно задействовать и котёл, и бойлер.

 В этом случае нагретая вода будет беспрерывно циркулировать по замкнутому кругу с помощью насоса. Преимущество такой схемы в том, что вода из крана будет литься сразу горячей(спускать её не нужно).

Но есть и недостаток: при рециркуляции повышен расход топлива. Продвигаясь по полотенцесушителю, вода будет стремительно охлаждаться, котлу придётся чаще «отвлекаться» на ГВС и при этом расходовать дополнительное топливо. Особенно это будет ощущаться при схемах, где участвуют твердотопливный котел и бойлер косвенного нагрева.


Но даже не этот момент отталкивает многих от применения этого способа. При рециркуляции водные слои смешиваются, и общая температура нагрева воды в контуре ГВС падает. В обычном режиме сначала используются верхний слой воды в баке, а он более горячий. Но зато полотенца всегда будут сухими.

Как избежать этих недочётов? Есть особенные модели бойлеров с косвенным нагревом воды с уже предусмотренной рециркуляцией. Полотенцесушитель подключают к предназначенным для этого патрубкам на бойлере. Устройства значительно дороже, чем подобные варианты водонагревателей с таким же объёмом, только без системы рециркуляции.


% PDF-1.5 % 126 0 объект > эндобдж xref 126 79 0000000016 00000 н. 0000002874 00000 н. 0000002976 00000 н. 0000003619 00000 н. 0000003875 00000 н. 0000004374 00000 н. 0000004624 00000 н. 0000005081 00000 н. 0000005193 00000 п. 0000005307 00000 н. 0000005666 00000 н. 0000005714 00000 н. 0000005751 00000 п. 0000006161 00000 п. 0000006636 00000 н. 0000007288 00000 н. 0000007794 00000 н. 0000008043 00000 н. 0000008375 00000 н. 0000009014 00000 н. 0000009815 00000 н. 0000010670 00000 п. 0000011489 00000 п. 0000012370 00000 п. 0000013126 00000 п. 0000013974 00000 п. 0000014609 00000 п. 0000014636 00000 п. 0000014663 00000 п. 0000015039 00000 п. 0000015177 00000 п. 0000015314 00000 п. 0000015446 00000 п. 0000015851 00000 п. 0000016271 00000 п. 0000016298 00000 п. 0000016887 00000 п. 0000017792 00000 п. 0000018584 00000 п. 0000018654 00000 п. 0000018902 00000 п. 0000019186 00000 п. 0000020708 00000 п. 0000020788 00000 п. 0000020856 00000 п. 0000020936 00000 п. 0000038167 00000 п. 0000074453 00000 п. 0000074567 00000 п. 0000075383 00000 п. 0000075647 00000 п. 0000078296 00000 п. 0000080420 00000 п. 0000080490 00000 н. 0000080570 00000 п. 0000095628 00000 п. 0000109067 00000 н. 0000109337 00000 п. 0000121899 00000 н. 0000122360 00000 н. 0000122854 00000 н. 0000122970 00000 н. 0000125239 00000 н. 0000125586 00000 н. 0000125995 00000 н. 0000136313 00000 н. 0000136573 00000 н. 0000137007 00000 н. 0000146141 00000 п. 0000146216 00000 н. 0000146606 00000 н. 0000146654 00000 н. 0000160697 00000 н. 0000376175 00000 н. 0000376626 00000 н. 0000380043 00000 н. 0000381325 00000 н. 0000432239 00000 н. 0000001876 00000 н. трейлер ] / Назад 1721579 >> startxref 0 %% EOF 204 0 объект > поток hb«b«d03 0 шт.

% PDF-1.4 % 881 0 объект> эндобдж xref 881 78 0000000016 00000 н. 0000006376 00000 п. 0000006477 00000 н. 0000007093 00000 п. 0000007629 00000 н. 0000008300 00000 н. 0000008919 00000 н. 0000009296 00000 н. 0000009554 00000 н. 0000009922 00000 н. 0000010184 00000 п. 0000010246 00000 п. 0000010359 00000 п. 0000010613 00000 п. 0000011302 00000 п. 0000011388 00000 п. 0000011499 00000 п. 0000011751 00000 п. 0000012349 00000 п. 0000012971 00000 п. 0000014629 00000 п. 0000014953 00000 п. 0000015331 00000 п. 0000015598 00000 п. 0000017771 00000 п. 0000018273 00000 п. 0000018356 00000 п. 0000018629 00000 п. 0000019134 00000 п. 0000021151 00000 п. 0000022981 00000 п. 0000024814 00000 п. 0000026502 00000 п. 0000026974 00000 п. 0000027248 00000 п. 0000027670 00000 н. 0000029596 00000 п. 0000030863 00000 п. 0000035498 00000 п. 0000037497 00000 п. 0000040717 00000 п. 0000045337 00000 п. 0000053735 00000 п. 0000056828 00000 п. 0000057058 00000 п. 0000057140 00000 п. 0000057194 00000 п. 0000057222 00000 п. 0000057338 00000 п. 0000058664 00000 п. 0000060662 00000 п. 0000075150 00000 п. 0000111100 00000 н. 0000111174 00000 н. 0000111477 00000 н. 0000111551 00000 н. 0000111853 00000 н. 0000111927 00000 н. 0000112232 00000 н. 0000115210 00000 п. 0000115284 00000 н. 0000115893 00000 н. 0000116243 00000 н. 0000116277 00000 н. 0000116342 00000 п. 0000116458 00000 н. 0000116532 00000 н. 0000117117 00000 н. 0000117464 00000 н. 0000117498 00000 н. 0000117563 00000 н. 0000117679 00000 н. 0000117753 00000 н. 0000118346 00000 п. 0000118695 00000 н. 0000118729 00000 н. 0000118794 00000 н. 0000001856 00000 н. трейлер ] >> startxref 0 %% EOF 958 0 obj> поток xYXW> B T @) «от.X * JE * + aaIgCNGFʞcϞ | îS2Vg> /% & 0 {‘\ $ w7FvwOXwdVZE] ~ Doa /

Как установить косвенный водонагреватель на бойлер

Водонагреватели косвенного действия

бывают всех форм и размеров. Но чтобы они заработали, их нужно установить на котел. Этот старый дом продемонстрирует, как правильно выполнить монтаж.

This Old House® — это мультиплатформенный бренд для домашних энтузиастов, ответственный за создание этого контента.Пожалуйста, поддержите официальный выпуск. Спасибо!


ВИДЕО ОПИСАНИЕ

Эксперт по сантехнике и отоплению в старом доме Ричард Третви помогает домовладельцу установить водонагреватель косвенного нагрева на существующий паровой котел, чтобы увеличить количество горячей воды в доме.

Шагов:

  1. Выключить главный выключатель на котле и основную подачу воды к котлу.
  2. Подсоедините шланг и водяной насос к сливному крану котла, чтобы слить воду из котла.Если возможно, откачайте воду в раковину или вытяните шланг на улицу.
  3. Найдите место для нового водонагревателя. Используйте прокладки и уровень, чтобы убедиться, что он прочный и ровный.
  4. Найдите подходящее место для подключения к бойлеру для подключения бойлера к косвенному водонагревателю через змеевик теплообменника — желательно чуть ниже водяной линии, чтобы избежать любого потенциального образования осадка около дна бойлера…………………………………………………………………………………………………………….. .¬……………………………………………………………………………………………….. ».
  5. Сухая установка 1-дюймовых медных трубных соединений от котла до входа змеевика теплообменника.Обязательно установите запорный шаровой кран в точке отвода. Установите Y-образный фильтр после шарового клапана, чтобы он действовал как фильтр и точка промывки. Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Убедитесь, что все соединения выровнены.
  6. Перед пайкой любых медных труб обязательно используйте песчаную ткань и флюс для всех соединений.
  7. Припаяйте соединения припоем и пропановой горелкой.
  8. Обрыв соединения с краном подачи воды в котел. Этот ввод теперь будет служить в качестве возврата для змеевика теплообменника и отвода.
  9. Сухая установка 1-дюймовых медных трубных соединений между выходом теплообменника и входом котла. Участок трубопровода должен включать циркуляционный насос, продувочный клапан, запорный шаровой кран и второй продувочный клапан в указанном порядке.
  10. Припаяйте соединения припоем и пропановой горелкой.
  11. С помощью трубореза прервать соединение с водопроводной сетью котла. Обязательно приготовьте ведро, чтобы собрать лишнюю воду.
  12. Сухая установка медных трубных соединений ½ дюйма от основного водопровода до входа холодной воды в нижней части водонагревателя косвенного нагрева.Используйте соответствующие переходные фитинги, смазку для труб и водопроводную ленту для соединения труб. Участок трубопровода должен иметь тройниковую муфту для подсоединения нового участка к котлу. Включите запорный вентиль после муфты в котел. Вытяните трубопровод из средней части тройника. Труба должна доходить до косвенного водонагревателя и включать в себя спускной клапан на входе холода. Дополнительная труба также должна быть подключена к термостатическому смесительному клапану.
  13. Разорвать соединение котла с основной подачей горячей воды в дом с помощью трубореза.
  14. Установите сухие соединения медных труб ½ ”от выхода наверху косвенного водонагревателя. Трубопровод должен подводиться к предохранительному клапану, термостатическому смесительному клапану и подключаться к основной подаче горячей воды в дом.
  15. Припаяйте соединения припоем и пропановой горелкой.
  16. Присоедините датчик температуры к водонагревателю косвенного нагрева.
  17. Присоединить к котлу электронное реле.
  18. Выполните электрические соединения от датчика температуры к реле на котле и циркуляционном насосе.
  19. Снова включить главный выключатель питания котла.
  20. Снова включите кран подачи воды.
  21. Используйте продувочные клапаны, чтобы удалить из системы избыток воздуха. Вам понадобится ведро, чтобы поймать воду.
  22. Бачок водонагревателя заполнится и нагреется через некоторое время.

© 2017 Старый дом. Все права защищены.
БЫСТРЫЕ ССЫЛКИ

Ознакомьтесь с нашим ассортиментом бойлеров
Ознакомьтесь с нашим ассортиментом водонагревателей
Посетите веб-сайт этого старого дома

Автор сообщения: Дебора Мазик

Сообщение навигации

Змеевик без резервуара и водонагреватели косвенного нагрева

Змеевик без резервуара и водонагреватели косвенного нагрева используют домашнюю систему отопления для нагрева воды.Они являются частью так называемых интегрированных или комбинированных систем водяного отопления и отопления помещений.

Как они работают

Змеевиковый водонагреватель без резервуара обеспечивает горячую воду по запросу без резервуара. Когда кран горячей воды открыт, вода нагревается, поскольку она течет через нагревательный змеевик или теплообменник, установленный в основной печи или котле. Бесконтактные водонагреватели наиболее эффективны в холодные месяцы, когда система отопления используется регулярно, но они могут быть неэффективным выбором для многих домов, особенно для тех, которые находятся в более теплом климате.

Водонагреватели косвенного нагрева — более эффективный выбор для большинства домов, даже если для них требуется накопительный бак. Водонагреватель косвенного нагрева использует главную печь или бойлер для нагрева жидкости, которая циркулирует через теплообменник в резервуаре для хранения. Энергия, запасенная резервуаром для воды, позволяет печи реже выключаться и включаться, что позволяет экономить электроэнергию. Водонагреватель косвенного нагрева, если он используется с высокоэффективным бойлером и хорошо изолированным баком, может быть наименее дорогим средством обеспечения горячей водой, особенно если бойлер источника тепла настроен на «холодный запуск».»

Ознакомьтесь с основами работы без резервуарного змеевика и косвенного водонагревателя, чтобы узнать больше о том, как они работают.

Косвенные системы могут работать на газе, мазуте, пропане, электрической, солнечной энергии или в сочетании любого из этих источников. Бесконтактные системы обычно бывают электрическими , работающих на жидком топливе или газе. Эти системы водяного отопления работают с системами принудительного воздушного отопления и водяными или лучистыми системами подогрева полов.

Выбор комбинированной системы водяного и космического отопления

Интегрированные или комбинированные системы водяного и космического отопления обычно стоят больше, чем отдельный водонагреватель и печь или бойлер, но затраты на установку и обслуживание могут быть меньше.Например, вам не понадобится несколько подключений к электросети, поскольку есть один источник тепла. Также не так много движущихся частей, которые нужно обслуживать или обслуживать. Некоторые из этих высокоэффективных систем также могут снизить затраты на коммунальные услуги.

Большинство комбинированных систем водяного отопления и отопления помещений обычно предназначены для нового строительства. Однако есть несколько модернизированных устройств, которые могут работать с существующим водонагревателем.

При выборе системы нужно учитывать ее размер.Расчет комбинированной системы требует некоторых расчетов, отличных от расчетов, используемых для расчета размеров отдельной системы водяного отопления или отопления помещений. Лучше доверить это квалифицированному подрядчику по сантехнике и отоплению.

Чтобы определить энергоэффективность комбинированной системы водяного отопления и отопления помещений, используйте ее комбинированный рейтинг эффективности прибора (CAE). Чем выше число, тем более энергоэффективно. Показатели эффективности комбинированного прибора варьируются от 0,59 до 0,90.

Установка и обслуживание системы

Правильная установка и обслуживание вашей комбинированной системы водяного отопления и отопления помещений может оптимизировать ее энергоэффективность.

Правильная установка вашей системы будет зависеть от многих факторов. Эти факторы включают тип топлива, климат, местные строительные нормы и правила и вопросы безопасности. Поэтому лучше всего обратиться к квалифицированному специалисту по сантехнике и отоплению. Обязательно сделайте следующее при выборе подрядчика:

  • Запросите смету расходов в письменной форме
  • Спросите рекомендации
  • Обратитесь в местное бюро Better Business Bureau
  • Узнайте, получит ли компания местное разрешение, если необходимо, и понимает ли местные строительные нормы и правила и т. д.

Периодическое обслуживание вашей системы может значительно продлить срок службы водонагревателя и свести к минимуму потерю эффективности. Проконсультируйтесь с установщиком и прочтите руководство пользователя для получения конкретных рекомендаций по обслуживанию.

Повышение энергоэффективности

После того, как ваша комбинированная система правильно установлена ​​и обслуживается, попробуйте некоторые дополнительные стратегии энергосбережения для нагрева воды, отопления и охлаждения помещений, чтобы снизить ваши счета за коммунальные услуги.

Peerless® Partner® Водонагреватель прямого нагрева — PB Heat


Водонагреватель непрямого действия Peerless ® Partner ® — это эффективный и надежный вариант для удовлетворения всех потребностей в горячей воде.Водонагреватель косвенного нагрева использует бойлер Peerless ® в качестве источника тепла для обеспечения энергии, необходимой для нагрева воды. Котел срабатывает только тогда, когда требуется энергия для замены используемой нагретой воды, или если резервуар простаивал. Резервуар с высокой степенью теплоизоляции не выходит на улицу и теряет очень мало тепла, даже если не используется в течение длительного времени. Конструкция водонагревателя обеспечивает максимальную теплопередачу и противостоит отложению минералов, которое может привести к обесцвечиванию и неприятному привкусу воды.

Резервуары Partner ® доступны в нескольких размерах с емкостью от 30 до 119 галлонов для любых применений. Peerless ® Partner ® Lo-Boy емкостью 30 галлонов — отличный выбор для установки в ограниченном пространстве!

Ознакомьтесь с нашим НОВЫМ резервуаром Peerless ® Partner ® PV — с цельной бесшовной конструкцией, которая обладает высокой устойчивостью к колебаниям качества воды и простым в эксплуатации контролем для чрезвычайно точных настроек температуры.Доступный в четырех размерах, новый фотоэлектрический резервуар легкий, прочный и простой в установке!




Подробнее о продукте:

Тип: Водонагреватель непрямого нагрева
Конструкция: Бак из нержавеющей стали / Необслуживаемая пластиковая оболочка
Топливо: Непрямого нагрева
Емкость хранилища: от 37 до 119 галлонов
Рейтинг в первый час: от 200 до 385 галлонов при 140 °
295 до 513 галлонов при 115 °


Рейтинг PV Peerless® Partner®

Водонагреватель
Модель
Номер
Питьевая
Вода
Объем,
галлонов
Ожидание
Потери,
ºF / ч
Непрерывная
Тираж,
гал / ч
Первый час
Рейтинг,
гал / ч
Мин. Нагрев
Источник Выход
,
MBH
Мин. Нагрев
Расход источника, выход
галлонов в минуту,
MBH
Источник тепла
Потери на трение,
футов
Внутренний
Вода
Подключение
Размеры
(NPT)
Котел
Присоединение
Типоразмер
(NPT)
PV-40 30.0 0,8 177 199 115000 8,0 18,7 3/4 ″ 3/4 ″
ПВ-60 55,0 0,6 177 217 115000 8,0 18,7 3/4 ″ 3/4 ″
PV-80 80,0 0,4 315 381 199000 14,0 16.0 1-½ дюйма 1 ″
ПВ-120 119,0 0,4 381 477 244000 14,0 20,0 1-½ дюйма 1 ″

Эти номинальные значения были получены с мощностью источника тепла и расходом источника тепла, как указано в таблице, с использованием параметров на входе холодной воды для бытового потребления при 58 ° F, повышении внутренней температуры на 77 ° F и выходе температуры бойлера на 180 °. ° F.другие результаты будут получены при других условиях.

Peerless

® Partner ® PP Модели
Номер модели Рейтинг в первый час 1 Минимальная мощность котла 2 для достижения номинальной мощности за первый час (британских тепловых единиц в час) Полезная горячая вода 3 (галлонов) Площадь поверхности теплообменника (кв. Фут.)
140 ° F 115 ° F
PP-30-LB 169 234 114 000 22 15
ПП-40 212 292 141 000 28 20
ПП-60 266 370 174 000 46 20
ПП-80 330 440 212 000 64 34
ПП-120 423 564 269 000 94 34
  1. Первый час работы рассчитан для отопительной воды от 50 ° F до 140 ° / 115 ° F при температуре котловой воды 180 ° F.Характеристики газового и жидкого водонагревателя и электрического водонагревателя за первый час основаны на испытании DOE с повышением температуры на 90 ° F (от 55 ° F до 145 ° F).
  2. Валовая продукция, вода.
  3. Полезная горячая вода на основании недавнего завершения периода рекуперации, но без дополнительного ввода котла после начала розлива.

Серия

Peerless ® Partner ® Размеры — фотоэлектрические модели (Изображение 1)

Номер модели Высота Диаметр
ПВ-40 40-1 / 2 ″ 22-3 / 4 ″
PV-60 41 ″ 28 ″ PV-80 53-1 / 2 ″ 28 ″ ПВ-120 74 ″ 28 ″

Серия Peerless ® Partner ® Размеры — модели из полипропилена (Изображение № 2)

Номер модели Диаметр Высота Этаж до «котельной» Этаж до выхода бойлера Этаж до «холодного дренажа» Floor to «Hot — T&P» Размеры бытового водопровода
PP-30-LB 23-1 / 4 ″ 28-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 22 ″ 3/4 ″
ПП-40 19-1 / 4 ″ 52-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 46 ″ 3/4 ″
ПП-60 23-1 / 4 ″ 52-1 / 2 ″ 9 ″ 4-1 / 2 ″ 4-1 / 2 ″ 46 ″ 1 ″
ПП-80 23-1 / 4 ″ 72 ″ 29 ″ 5-1 / 2 ″ 5-1 / 2 ″ 64 ″ 1-1 / 2 ″
ПП-120 27 ″ 73-1 / 2 ″ 30-1 / 4 ″ 7-1 / 4 ″ 7-1 / 4 ″ 66 ″ 1-1 / 2 ″


Как установить два водонагревателя

Изображение большего размера
Изображение большего размера с более детальной разводкой
Косвенное Нагреватель и бойлер…
На рис. 1 показан обзор работы бойлера и косвенного нагревателя. Цель: отопление дома плюс горячая вода.

котел перегревает горячую воду на газе или масле со скоростью 150 000–300 000 + БТЕ в час при диапазоне температур, который может достигнуть почти кипящей воды 200F (смертельная температура для людей, бактерии, омары и т. д.).

«Водонагреватель — прибор для подачи горячей воды в жилые дома. или коммерческое использование, кроме отопления помещений
. Максимальная температура воды на выходе для любой воды отопитель 210F (98.5C). «Разработка энергоэффективных коммерческих систем .pdf

котел выполняет две функции.
1) Нагрейте жилое пространство за счет непрерывной циркуляции воды на 200 градусов (котельный контур) от котла через ряд труб и радиаторов находится в каждой комнате, и обратно к котлу.
2) Теплоснабжение питьевая вода путем циркуляции воды 200 градусов по контуру от котла через спиральный теплообменник внутри косвенного нагревателя и обратно в котел.

При подключении к типичный бойлер, косвенный нагреватель может поставлять очень большой объем питьевая горячая вода (200-400 галлонов в час) в зависимости от рейтинга BTU котел, характеристики системы, установка термостата, температура входящая холодная вода, размер косвенного нагревателя и т. д.
Какого размера нужен косвенный нагреватель

Есть представляют собой различные типы конструкций водонагревателей косвенного нагрева, которые получают горячую вода из внешнего источника тепла …. например, геотермальный контур, солнечная система на крыше, дровяная печь-котел и т. д.
Многие конструкции не используют косвенный нагреватель, а вместо этого используют циркулирующую питьевую воду через источник тепла, а затем обратно в обычный водонагреватель или же резервуар.
Уход должны приниматься, чтобы не превышать пределы резервуара. Некоторый модели резервуаров для хранения Marathon рассчитаны на 170F.Солнечные баки есть обычно рассчитан на температуру воды 180F. Какой-то водонагреватель вспомогательный резервуары для хранения и некоторые коммерческие водонагреватели рассчитаны на 180 + F (необходимо проверить спецификацию), в то время как обычные жилые танки равномерный рейтинг 150 в новом состоянии. Более высокие температуры повредят резервуар от ослабление целостности входных и выходных сварных швов и т. д. для предотвращения повреждений, все водонагреватели должны иметь правильную номинальную Клапан TP, выпускающий воду при 210F. Старые резервуары с ржавчиной будет небезопасно при высоких температурах и с большей вероятностью разорвется жестоко.
Ресурс: Код клапана TP

Водонагреватель косвенного действия необходим для любой системы в котором не циркулирует чистая питьевая вода, для пример солнечная система сбора на крыше, в которой используется гликоль (смертельный антифриз) в циркуляционном контуре, чтобы предотвратить замерзание. Ресурс Прочтите о водонагревателях с гликолем
Гликоль, свинец и другие химические вещества нельзя попадать в питьевую воду. питьевое водоснабжение.
Питьевой вода не может проходить по трубам, которые используются или использовались для котел из-за химикаты (хроматы, уплотнение котла и т. д.), присутствующие в системе котла, и из-за опасно высоких температур и давлений котла вода.
Использование косвенный нагреватель обеспечивает подачу питьевой воды и воды из бойлер останется отдельно. Если теплообменник, расположенный внутри косвенный нагреватель ломается или образует трещину, косвенный нагреватель должен быть заменены.

Косвенный обогреватель подает в дом питьевую (питьевую) воду.
Как это работает: косвенный нагреватель имеет термостат, который установлен независимо от бойлера. Термостат управляет циркуляционным насосом. Когда вода внутри косвенного нагревателя опускается ниже заданного значения, насос циркулирует горячая вода из котел, через тепло теплообменник и обратно в котел в непрерывном цикле.
Когда вода температура внутри косвенного нагревателя достигает заданного значения термостата, например 120F, циркуляционный насос выключается, и вода останавливается движение через теплообменник, пока термостат снова не потребует тепла.

Зачем использовать косвенный бак с теплообменником для подачи горячей воды в дом?

1) Питьевая горячая вода должна быть безопасной для питья, и ее нельзя смешивать с горячая вода, используемая в котельной системе. Котел представляет собой замкнутую систему, которая рециркулирует ту же воду, в то время как питьевая вода должна подаваться свежей с каждым розыгрышем.
2) супер нагретую горячую воду из котла нельзя пускать в бытовую воду трубы, давление в которых может превышать номинальное значение трубы, и температуры может превышать номинальную мощность резервуара или превышать стандарты безопасности в жилых помещениях для ошпаривание (максимум 150 для бытовых обогревателей). Очень горячая вода (140-180F +) может убить и / или вызвать серьезные ожоги. Типичный температура ванны в душе составляет 104 F и редко бывает намного выше. Типичный установка термостата косвенного нагрева может быть 120-135F, что означает, что холодная вода смешивается с горячей водой на душевом клапане до температуры 104F температура.Руководство по каждому продукту для бытовых водонагревателей рекомендую настройку термостата 120. Смесительный клапан должен быть установлен для любая установка термостата выше 120F.
Ресурс:
Преимущества смесительного клапана Котловой контур — это «замкнутая система», и должен иметь гарантии минимизировать высокое давление и предотвратить взрыв резервуаров и трубы, содержащие перегретую горячую воду. Котел ДОЛЖЕН устанавливаться, обслуживаться и т.д. лицензированным сантехником с опытом работы в сфере котлов из-за высокого давления и температуры от котла…
Не домашний проект DIY.
Ресурс
Схема труб на 3 котла
Типовая Руководство по косвенному обслуживанию котла:
Руководство по косвенному обслуживанию
Руководство по эксплуатации котла
Руководство по установке / обслуживанию котла
Установка / обслуживание промышленного котла
Какой размер необходим косвенный нагреватель

Бойлер и непрямые — это действительно «бесконечный запас горячей воды» … доставляет 400+ галлонов горячего при непрерывном розливе, прежде чем станет слишком холодным к использовать.

Изображение большего размера
Конденсация обогреватели… Начиная с энергетического стандарта 2015 года, любое домашнее хозяйство, нуждающееся в газовой воде обогреватель объемом более 50 галлонов, необходимо обратить внимание на покупку двух обогревателей, или рассмотрите конденсационный нагреватель.
Polaris относится к классу воды нагреватели называют «конденсационными» из-за количества тепла, рециркулируемого из дымохода и получаемого в результате конденсированного кислого водяного пара, который должен быть направленным в слив пола.

Полярная звезда обогреватель … … водонагреватель Polaris со сверхнизким выбросом Горелка 100000-199000 БТЕ в час и 444 резервуара из нержавеющей стали и тепла теплообменник, не требует анодного стержня и имеет размер 34 и 50 галлонов.
Назначение: снабжение больших объемов горячей питьевой воды со вторичной назначение отопления дома.
Polaris используется много лет. Это не новое введение.
Polaris имеет более высокий КПД (80%), чем у обычного атмосферного нагревателя или нагревателя с механической вентиляцией (60% эффективность).
Эффективность совокупный тепловой КПД и стоимость нагревателя в режиме ожидания, включая любые электричество необходимо для нагнетателя, заслонки дымохода и т. д., но не учитывается цена покупки, долговечность, обслуживание, ремонт, стоимость установки, переоборудование дома и т. д., а также не учитывать ущерб окружающей среде домохозяйства с высоким потреблением.

50 галлон от 100000 до 199000 БТЕ в час Polaris примерно такого же размера, как и обычный жилой водонагреватель (Диаметр 22 дюйма), но может поставить больше горячей воды, чем водонагреватели на 40 000 БТЕ.

Например, 50 галлон 100000 БТЕ Polaris обеспечивает ориентировочно 100 галлонов в первый час … это означает, что он будет поставлять 100 галлонов горячей воды за один непрерывный розлив до температуры воды становится непригодным для использования. Восстановление 129 галлонов в час.(В зависимости от температуры входящая холодная вода и настройка термостата).
50-галлонный 199000 БТЕ Polaris может доставить примерно 170 галлонов Первый час.
Контраст с обычным нагревателем резервуара на 40 галлонов с доставкой в ​​первый час оценка 60+ галлонов полезной горячей воды, с восстановлением 40-50 галлонов в час в час.

компромисс для конденсационных нагревателей, таких как Polaris, — более высокая стоимость, больше дорогой ремонт, крупнее газопровод и расход газа, более сложная установка (мощность прямая вентиляция), необходимость в чистая электроэнергия и выделенная цепь 120 вольт, плюс скачок напряжения защита для защиты сложных электронных элементы управления подвержены скачкам напряжения и т. д.

Конденсационный нагреватель Polaris использует воздуходувка для втягивания воздуха в горелку в нижней части водонагревателя через всасывающую трубу снаружи. Поставка природного газа или пропан газ смешивается с воздухом внутри горелки, расположенной в нижней части резервуара для воды. После сжигания топлива вентилятор выталкивает горячие побочные продукты сгорания. через спиралевидный теплообменник, расположенный внутри бака перед тем, как нажать на выхлоп побочный продукт из резервуара и вверх по вентиляционной трубе, выходящей через боковую стенку или окончания на крыше.Вентиляционная труба типичная 2-3 дюйма ПВХ, как указано в руководстве.

Обогреватель Polaris может быть интегрирован с дополнительным накопительным нагревателем или интегрирован с воздухом манипулятор для отопления всего дома … или используется отдельно для доставки питьевая горячая вода большого объема.

Ресурсы:
Обзор водонагревателя Polaris и изображения
Конденсационный нагреватель Vertex не удается сохранить вверх с душем с высоким расходом
Эффективность: конденсационные нагреватели обеспечивают циркуляцию горячей воды за счет спирального тепла обменник повышение теплового КПД.Тепловой КПД Polaris составляет 94-96%
Тепловой КПД — это процент тепла от горелки. переведен в вода … добавить тепловой КПД с расчетными потерями в режиме ожидания = общая эффективность.
Polaris имеет общий КПД около 81%.
КПД обычного атмосферного газового водонагревателя составляет около 60%. Помните, что рейтинг EF обогревателя — это не эффективность … это формула для расчета эффективности, которая вычитает процент резервуара объем … с меньшими резервуарами, имеющими меньший объем, и немного выше эффективность.
Ядовито побочные продукты. По федеральному стандарту любой водонагреватель мощностью 100000+ БТЕ должен быть сверхнизким NOx. Polaris с горелкой от 100000 до 199000 БТЕ имеет сверхнизкий уровень выбросов NOx … с выделением 20 частей на миллион NOx. Контраст с типичным бытовым обогревателем со сверхнизким выбросом NOx 40000 БТЕ, 14 стр / мин. Типичный бытовой газ 40 000 БТЕ водонагреватель (если не рассчитан на низкий уровень выбросов) около 54 частей на миллион.

Непрямые водонагреватели: краткое описание котлов

Хотите знать, чем отличаются косвенные водонагреватели от стандартных водонагревателей резервуарного типа? Все дело в котле!

Вашему предприятию требуется горячая вода, и у водонагревателя резервуарного типа и системы косвенного нагрева воды будут свои преимущества и недостатки.Добавление резервуара косвенного нагрева к отопительному котлу для создания «комбинированной системы» может обеспечить дополнительную мощность и сэкономить место, но традиционная установка водонагревателя может создать меньше головной боли в долгосрочной перспективе. Мы рассмотрим некоторые ключевые факторы, которые необходимо учитывать, в том числе основные различия между двумя системами, чтобы помочь вам решить, должен ли ваш котел также работать как часть вашей коммерческой системы водяного отопления.

Полный текст читайте здесь!

Когда дело доходит до нагрева воды в коммерческих целях (например, в ресторанах, гостиницах и многоквартирных домах), большую часть времени вы все равно увидите то, что мы называем стандартной установкой для водонагревателя с резервуаром в «котельной».«Возможно, вы знакомы с принципом работы водонагревателя резервуарного типа по опыту работы в вашем офисе или дома, но существует множество разновидностей коммерческих водонагревателей, что делает этот тип установки чрезвычайно универсальным вариантом для различных применений. Независимо от размера или конфигурации, классический водонагреватель резервуарного типа в основном состоит из одного или нескольких коммерческих водонагревателей в стандартных или высокоэффективных вариантах, которые нагревают и хранят горячую воду для вашего здания.

Несмотря на то, что это все еще наиболее распространенная установка, не всегда доступна опция , только для подачи горячей воды в смесители. Другой тип коммерческой установки для нагрева воды, который приобрел популярность, — это система косвенного нагрева воды или комбинированная система , , поскольку она более известна, потому что она объединяет косвенный резервуар с нагревательным котлом (водяным или паровым) , а также обеспечивают не только тепло, но и горячую воду для дома.

Отопительный котел и его верный помощник, косвенный резервуар

Чтобы понять, как работает эта система, полезно иметь некоторые базовые знания о котлах . Как и водонагреватели, котлы и также производят горячую воду, но они не могут ее хранить , а горячая вода (или пар), которую они производят, может использоваться для различных целей — наиболее типичным применением является отопление помещений (также известное как Hydronic. отопление ). Водогрейные котлы , используемые только для отопления помещений, не нуждаются в месте для хранения горячей воды, потому что вместо этого она отправляется в систему для обогрева здания, обычно с использованием радиаторов для распределения тепла по всему зданию (известное как лучистое тепло ).В здании с лучистым теплом вода нагревается котлом до точки чуть ниже точки кипения и течет по постоянному контуру от котла к трубам, в радиаторы и обратно в котел для повторного нагрева (это известно как замкнутой системы ).

Когда бойлер используется как для водяного отопления, так и для водяного отопления и , это называется комбинированной системой. Комбинированная система отопления состоит из двух основных компонентов:

  1. A гидроника (горячая вода или пар) отопление бойлер .Основная часть этой системы, обеспечивающая отопление здания. Размеры коммерческих котлов могут варьироваться от 2 на 2 дюйма до более 5 футов в высоту и более 8 футов в длину, в зависимости от вашего применения и конфигурации.
  2. Бак косвенного нагрева воды для горячего водоснабжения здания. Бак косвенного нагрева визуально похож на стандартный водонагреватель, но без механических кишок, необходимых для нагрева только воды, поэтому ему нужен бойлер.

Это означает, что отопительный котел является критическим условием при рассмотрении косвенного водонагревателя в качестве опции для горячего водоснабжения.Непрямой водонагреватель похож на коляску на мотоцикле, отключающую мощность основного устройства для получения дополнительной бонусной функции.

Водонагреватели непрямого действия названы буквально — они не нагревают воду напрямую, как стандартные водонагреватели, поэтому у них нет собственных средств управления, но они также представляют собой нечто большее, чем просто резервуары для хранения воды. Подобно стандартному водонагревателю, водонагреватель косвенного действия имеет собственное впускное отверстие для холодной воды и заполняется свежей питьевой водой из муниципальной системы водоснабжения.Но косвенный нагреватель полностью управляется котлом и подключен к нему через замкнутый водопровод , проходящий между ними. Труба проходит от котла к резервуару косвенного нагрева, где он соединяется со змеевиком теплообменника, который представляет собой металлическую трубу, закрученную, как штопор, внутри резервуара, окруженную водой для бытового потребления, которую необходимо нагреть. Другой конец змеевика соединяется с другой трубой, идущей обратно к котлу, образуя замкнутый контур. (См. Диаграмму.)

Чтобы было ясно, в этих типах комбинированных систем вода, которая нагревается непосредственно бойлером для обогрева здания, и горячая вода, которая выходит из кранов или проходит через посудомоечную машину, являются не одно и то же — эти два разных потока воды никогда не соприкасаются друг с другом.Есть два замкнутых контура непитьевой воды, постоянно нагреваемых бойлером, которые называются первичным контуром и вторичным контуром . Первичный водяной контур используется для водяного тепла, но этот контур также подключается к вторичному контуру, который используется для нагрева бытовой или питьевой воды, хранящейся внутри косвенного резервуара. Общим элементом является бойлер и подсоединенный трубопровод, а не образующаяся вода.

Таким образом, вода в этом вторичном контуре непрерывно нагревается котлом почти до кипения, течет в косвенный резервуар и через спиральную трубу теплообменника в виде штопора внутри резервуара.Затем тепло передается от этой сверхгорячей воды в спиральной трубе к окружающей более холодной воде в косвенном баке, в то время как вода внутри змеевика возвращается в бойлер для повторного нагрева. Конструкция змеевика обеспечивает большую площадь поверхности, максимизируя теплопередачу, чтобы вода, содержащаяся в косвенном баке, становилась достаточно ГОРЯЧЕЙ, чтобы обеспечить достаточное количество горячей воды для бытовых раковин, посудомоечных машин и смесителей. (Хотя в большинстве случаев термин «водонагреватель» является излишним, в случае косвенного бака это очень верно! Бачок косвенного нагрева на самом деле представляет собой «нагреватель горячей воды », использующий горячей воды для нагрева холодная вода !)

Требования к комбинированной системе отопления

Преимущества системы косвенного водонагревателя в основном сводятся к энергоэффективности, стоимости и компактности, но практичность комбинации system действительно зависит от вашей текущей системы.Ранее мы использовали аналогию, согласно которой добавление косвенного водонагревателя к бойлеру было сродни добавлению коляски к мотоциклу для получения дополнительной функциональности. Давайте рассмотрим это дальше, чтобы объяснить, почему водонагреватели косвенного нагрева по-прежнему занимают такую ​​нишу на современном рынке. Если у вас даже нет мотоцикла, то иметь коляску было бы бесполезно и глупо. Точно так же, если у вас нет водогрейного котла, то водонагревателю непрямого действия не к чему подключаться в качестве источника тепла, поэтому его бессмысленно рассматривать.

Если у вас или есть мотоцикл, то добавление коляски может быть вариантом, если ваш существующий автомобиль может справиться с добавлением и делать это эффективно. Итак, если в вашем доме уже установлен бойлер для водяного тепла (часто это бывает в многоквартирных домах), то добавление косвенного водонагревателя для создания комбинированной системы может быть рентабельным и эффективным вариантом для нагрева воды. Но наличие существующего бойлера для водяного тепла не обязательно означает, что ваш бойлер подходит для такого типа системы.

Проще говоря, не все водогрейные котлы достаточно эффективны, чтобы их можно было использовать для нескольких целей . Технически водонагреватели косвенного нагрева могут быть заменены на более старые котлы стандартной эффективности (атмосферные с КПД 78-86%), но это может сократить срок службы вашего бойлера, заставив его работать круглый год для обеспечения горячей водой, и это обычно не дает никаких преимуществ по сравнению со стандартным водонагревателем, который может достичь такого же или более высокого уровня эффективности.

На самом деле, лучшее время для начала изучения комбинированной системы — это когда вы покупаете новый более эффективный водяной котел для замены старого существующего агрегата или просто для новой сборки с нуля. Итак, если вы начинаете с чистого листа и устанавливаете новую систему бойлера, косвенный бак — довольно недорогое дополнение, которое может сэкономить ваши деньги в будущем за счет повышения эффективности ваших операций по нагреву воды.

Преимущества многозадачности

Добавление системы косвенного нагрева воды к существующей установке требует вложений в дополнительные трубопроводы и насосы, электричество для работы этих насосов и сам резервуар косвенного нагрева.Однако после того, как вы сделаете первоначальные вложения, комбинированная система может быть относительно долговечной. Котлы рассчитаны на длительную работу, особенно новые модели с регулируемым режимом работы, которые предлагают различные настройки, чтобы избежать переутомления, так что вы уже получаете долгую жизнь от этого оборудования. Кроме того, резервуары косвенного водонагревателя, как правило, служат дольше, чем стандартные газовые водонагреватели резервуарного типа. Вот почему…

Стандартный атмосферный водонагреватель резервуарного типа втягивает воздух из окружающей среды, создавая пламя, которое сжигает топливо (будь то природный газ, пропан или масло).Нагретые газы проходят вверх через многочисленные выхлопные трубы внутри водонагревателя. Перегородки в дымоходных трубах замедляют движение горячего воздуха вверх, нагревая воду, окружающую эти трубы, по мере того, как она движется вверх по направлению к вытяжному колпаку, выходит из верхнего дымохода через дымоход и наружу. Когда в здании используется достаточно горячей воды, бак водонагревателя наполняется свежей холодной водой извне для нагрева до следующего раунда. Этот процесс подвергает водонагреватели постоянным изменениям температуры от холодной к горячей, в результате чего стандартный резервуар постоянно расширяется и сжимается, вызывая нагрузку на сварные соединения.В конце концов, эти высокие показатели теплообмена приводят к порче бака водонагревателя, и эти сварные швы разрываются — и именно тогда требуется замена.

В водонагревателе косвенного нагрева нет прямого нагрева или горения внутри резервуара — вода внутри нагревается пассивно, когда очень горячая вода из бойлера проходит по спиральной трубе в резервуаре косвенного нагрева, передавая тепло более холодной воде, находящейся внутри. непрямой танк. Горячая котловая вода проходит по спиральной трубе довольно медленно, но это очень быстро нагревает воду вокруг нее (внутри косвенного резервуара) .Когда бак косвенного нагрева пополняется холодной водой, вода протекает прямо над нагревательной спиралью и сразу начинает нагреваться, поэтому разница температур, или Δ (дельта) T, намного меньше. В свою очередь, тепловое расширение менее резкое, что снижает нагрузку на сам резервуар. Этот процесс также делает водонагреватели косвенного нагрева более эффективными, чем стандартные атмосферные водонагреватели. (Хотя многие высокоэффективные водонагреватели повышают свою эффективность за счет использования аналогичной технологии, такой как спиральные теплообменники, поэтому, опять же, важно рассмотреть все варианты, чтобы сделать лучший выбор для вашего здания и потребностей.)

Если у вас ограниченное пространство в котельной, косвенный резервуар может стать отличным вариантом для экономии места, поскольку здесь нет дополнительной вентиляции. Кроме того, часто можно обойтись меньшим косвенным резервуаром для горячей воды, чем для обычного водонагревателя, потому что высокая потребляемая мощность бойлера в БТЕ обеспечивает преимущество быстрого восстановления горячей воды, что компенсирует нехватку хранилища. .

Соображения

С учетом всего сказанного важно уточнить, что косвенные водонагреватели действительно имеют тенденцию быть наиболее выгодными при работе в сочетании с более новыми, высокоэффективными модулирующими моделями котлов по нескольким причинам.Во-первых, эти высокоэффективные котлы достигают показателей эффективности от 90 до 99%, что делает их достаточно эффективными для многозадачности, обеспечивая как тепло, так и горячую воду, и при этом экономить ваши деньги на счетах за электроэнергию. Но модулирующий аспект этих котлов — еще один важный фактор для получения максимальной отдачи от комбинированной системы. Модулирующие котлы могут обеспечивать различные уровни розжига горелок, поэтому они могут определить, нужно ли им разжечь полное или слабое пламя. В частности, это означает, что в теплую погоду, когда вы не будете использовать свой бойлер для обогрева, котел может работать на низком уровне, обеспечивая только горячую воду.

Если вы планируете обновить существующую систему котла , добавив в нее водонагреватель косвенного действия, необходимо учитывать дополнительные факторы, такие как износ котла, а также эффективность котла. Эффективность котла определенно влияет на то, стоит ли выбирать непрямой водонагреватель вместо стандартного. Использование неэффективного котла для выполнения нескольких функций не увеличивает его эффективность.

Вообще говоря, когда для водяного отопления используются котлы только , они отключаются в теплые месяцы года.Таким образом, важно учитывать, что добавление косвенного нагревателя для бытового использования воды приведет к тому, что котел будет работать круглый год (и связанные с этим расходы). А котел без модуля с модулирующим регулятором горелки означает, что котел не может отличить потребность в топке для тепла или горячей воды, поэтому он сжигает одинаковое количество в любом случае и, следовательно, будет гореть чаще, когда также используется для горячей воды. вода. Это может серьезно сократить срок службы котла, поскольку он используется чаще, чем предполагалось изначально.

Одним из недостатков любой комбинированной системы является то, что водяное тепло всегда имеет приоритет над ГВС. Когда зданию требуется тепло, включается первичный контур, и если жильцы одновременно принимают душ или используют воду для бытового потребления, тепло здания по-прежнему имеет приоритет. Таким образом, если ударит еще один полярный вихрь, этому бойлеру, возможно, придется часто удовлетворять свои потребности в обогреве душевых, посудомоечных машин и т. Д. Большинство систем настроено так, чтобы не «игнорировать» бытовые потребности более 30 минут, но что, если это произойдет? быть временными рамками, когда половина дома готовится к работе и принимает душ?

Также, как если бы вы выбрали один большой водонагреватель вместо нескольких меньших блоков, , когда ваш бойлер выходит из строя, вся ваша система ВЫКЛЮЧАЕТСЯ на .Если вы полагаетесь на один бойлер для водяного отопления и нагрева воды, и он выйдет из строя, все ваше здание потеряет и горячую воду, и тепло, и все сразу; нет ни избыточности, ни резервной копии. Перед выбором системы водяного отопления важно соответствующим образом спланировать и оценить свои потребности.

Еще одно соображение — качество воды, используемой в вашей комбинированной системе. Как и в случае с водонагревателями резервуарного типа, важно убедиться, что в вашем бойлере и резервуаре косвенного водонагревателя используется умягченная вода.Вы можете подумать, что ваша вода недостаточно жесткая, чтобы требовать умягчителя, но если вы хотите, чтобы ваш бойлер и водонагреватели жили долгой и здоровой жизнью, это очень важно. Когда жесткая вода нагревается, природные минералы в этой воде отделяются и остаются, чтобы прилипнуть к тому, на что они приземляются. Чем горячее становится вода, тем больше осадка вытряхивается и остается внутри вашего оборудования и труб. Мы упоминали, что котлы действительно делают горячей воды?

Отложения в трубках теплообменника котла (самая дорогая часть котла) вызывают эффект пульсации, который в конечном итоге может засорить трубы и препятствовать свободному течению воды.Поскольку минералы и отложения накапливаются внутри трубок, небольшие промежутки между отложениями создают карманы, в которых водяной пар застревает и выскакивает, создавая небольшие колебания. Это может привести к раскачиванию котла вверх и вниз, что в конечном итоге приведет к выходу из строя теплообменника. Это в конечном итоге приведет к утечке из теплообменника, которая погасит пилотный узел, остановив все возможности нагрева и в конечном итоге превратятся в гигантскую лужу на полу вашей котельной.Проблемы с отложением отложений будут развиваться постепенно, но к тому времени, когда появятся заметные симптомы, ущерб уже трудно обратить. Поскольку жесткая вода может привести к катастрофическому отказу вашего оборудования, предотвращение ее умягчением является достойным вложением для сохранения вашего бойлера и системы косвенного нагрева воды как можно дольше.

Если вы находитесь на начальной стадии установки коммерческого водонагревателя или готовы к капитальному ремонту, вы можете столкнуться с выбором между стандартным водонагревателем резервуарного типа или комбинированной системой, в которой используется бойлер и непрямой танк.Комбинированная система с правым водогрейным котлом — отличный вариант для нагрева воды для хозяйственных нужд и в коммерческих помещениях. Бак косвенного нагрева воды может быть довольно недорогим дополнением к вашей системе водяного отопления, что может сэкономить вам деньги в будущем за счет повышения эффективности операций по нагреву воды.

Несмотря на то, что система бойлера и водонагревателя косвенного нагрева имеет множество преимуществ, есть также случаи, когда она может не подходить для вашего бизнеса.Прежде чем вносить изменения, важно понимать основы бойлеров и водонагревателей и взвешивать затраты / выгоды. Профессиональный, прошедший обучение специалист по системам водяного отопления может помочь вам взвесить ваши варианты и определить, какая установка для водяного отопления лучше всего подходит для вашего коммерческого применения .

Не знаете с чего начать? Ознакомьтесь с нашей информацией о водонагревателях, чтобы принять наилучшие решения по поводу установки для коммерческого отопления и водоснабжения .Или свяжитесь с нашими обученными специалистами в Reliable Water Services (800-356-1444).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
