Какая должна быть высота дымохода – Какой высоты должна быть труба дымохода: важные параметры и правила

Содержание

Выполнение расчетов высоты дымовой трубы


Warning: Use of undefined constant WPLANG — assumed ‘WPLANG’ (this will throw an Error in a future version of PHP) in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 2580

Warning: count(): Parameter must be an array or an object that implements Countable in /var/www/krysha-expert.ru/data/www/krysha-expert.ru/wp-content/plugins/wp-creator-calculator/wp-creator-calculator.php on line 1802

Дымоходному каналу при изготовлении камина или печи уделяется большое внимание, так как от этого элемента зависит, насколько эффективно будет функционировать вся система. При этом одной из основных задач является выполнение расчетов высоты дымовой трубы и ее сечения. Данные параметры определяют условия оптимальной тяги в зависимости от типа отопительного прибора и прочих параметров. Сегодня мы поговорим о том, как выполняются подобные расчеты. При этом не призываем выполнять их самостоятельно, так как без практики никакая теория не может гарантировать качественного результата — однако новые знания никому не повредят.

Выполнение расчетов высоты дымовой трубы

Выполнение расчетов высоты дымовой трубы

Содержание статьи

Для чего требуется вычислять высоту дымохода

Причин, по которым мы производим расчеты высоты дымовой трубы, несколько.

  1. Когда этот параметр подобран верно, в значительной степени увеличивается коэффициент полезного действия используемого отопительного прибора. Это говорит о том, что тепло, им производимое, будет отдаваться в помещение быстро при минимальных затратах топлива. Нюансы воздействия на дымоход ветра, высоких густых деревьев и стен

    Нюансы воздействия на дымоход ветра, высоких густых деревьев и стен

  2. Вторая причина – это безопасность для здоровья людей, находящихся в помещении. Если высота подобрана неверно, то велика вероятность, что продукты сгорания, вредные для человека, будут проникать в помещение. Хорошая тяга у дымохода

    Хорошая тяга у дымохода

  3. Третья причина – это исключение угрозы возникновения пожара. Дело в том, что при недостаточной тяге горячие газы не будут успевать остывать до нужной температуры, что, как понимаете, и увеличивает вероятность возгорания. Допустимые возвышения дымохода над строениями

    Допустимые возвышения дымохода над строениями

Цены на сэндвич-дымоходы

Сэндвич-дымоход

Как самому рассчитать высоту трубы

Далее будет приведена методика самостоятельного расчета — ориентирована она на СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». Согласно этому документу мы располагаем следующими сведениями:

  • минимальная высота дымовой трубы, которая считается от оголовка до колосника, составляет 5 м;
  • оптимальная же высота должна быть 6 м.
Проход круглой трубы через кровлю

Проход круглой трубы через кровлю

Однако эти данные ничего абсолютно не говорят о том, какой параметр выбрать в конкретном случае, под конкретное оборудование. Поэтому специалисты пользуются следующей формулой.

Формула расчета высоты трубы

Формула расчета высоты трубы

Ориентируясь на представленную формулу, выведем основные параметры, которые необходимы для точных расчетов.

  1. А – метеорологические условия окружающей местности. Имеется в виду некоторый коэффициент, который уже рассчитан профессионалами и представлен в описательных документах. Например, для северных регионов установлено значение этого параметра в 160.
  2. Mi – это масса веществ, проходящих через дымовую трубу за определенную единицу времени. Этот параметр можно узнать из документации, прилагаемой к отопительному прибору.
  3. F – скорость оседания частиц, которые образуются во время горения топлива. Этот показатель можно найти в нормативных документах по используемому типу топлива. В качестве примера возьмем дрова и электрический нагреватель. В первом случае рассчитано значение в 25 единиц, а во втором – 1.
  4. (Спдкi и Сфi) – концентрация разных веществ в газе, который необходимо вывести. Оба показателя также берутся из инструкции, прилагаемой к отопительному оборудованию.
  5. V – объем отводимого газа.
  6. Т – температурная разница между поступающим воздухом и газом на выходе из трубы.
Вычисление высоты дымохода

Вычисление высоты дымохода

Высота дымохода над крышей тоже очень важный параметр. Он определяется, исходя из формы крыши – все данные также взяты из приведенного выше СНиП.

Плоская крыша здания

Плоская крыша здания

Если крыша у строения плоская, то высота трубы определяется так.

Таблица. Высота трубы для плоской кровли.

УсловияУстановленная высота над кровлей
У крыши отсутствуют парапеты и прочие установленные устройства.120 см.
На крыше присутствуют защитные бордюры и прочее оборудование.К максимальной высоте установленного оборудования прибавляется 1 м.
На крыше установлена вентиляционная труба.Высота дымохода на 50 см должна быть больше высоты вентиляционной трубы. При этом расстояние между ними минимально должно составить 5 м.
Высота дымохода на плоской крыше

Высота дымохода на плоской крыше

Если крыша у вас скатная, то на высоту дымохода будет влиять его расположение относительно конька крыши – имеется в виду удаленность (расстояние между ними).

Таблица. Высота трубы для скатной кровли.

УсловияУстановленная высота над кровлей
Расстояние от конька до дымовой трубы составляет 1,5 м или меньше.Минимальная высота берется 50 см.
Расстояние составляет 1,5-3 м.Высота дымохода устанавливается по самой высокой точке крыши.
Расстояние более 3 м.В этом случае необходимо замерить угол между горизонтальной линией, проведенной по уровню конька и верхней точкой дымохода – он должен составить ровно 10 градусов.
Минимальная высота дымохода должна всегда быть 5 м

Минимальная высота дымохода должна всегда быть 5 м

Также на высоту дымохода над коньком могут повлиять сторонние факторы, такие как расположенные в непосредственной близости строения и высокие деревья. Наличие таких помех образует зону ветрового подпора. В этой зоне практически невозможно обустроить хорошую тягу, которой будет достаточно для нормальной работы отопительного прибора. Чтобы выйти из этой ветровой зоны, требуется увеличить высоту дымовой трубы минимум на 50 см.

Для обеспечения стабильной тяги важно, чтобы оголовок трубы на крыше имел достаточную высоту относительно конька и не попадал в зону ветрового подпора

Для обеспечения стабильной тяги важно, чтобы оголовок трубы на крыше имел достаточную высоту относительно конька и не попадал в зону ветрового подпора

Аналогичная ситуация будет, если расположить отопительное оборудование в низком подсобном помещении, пристроенном к дому или расположенному в непосредственной близости. Оба варианта показаны на схеме выше.

Цены на различные виды кровельных коньков

Конек кровельный

Калькулятор расчета высоты конька

Перейти к расчётам Конек – важная часть стропильной системы

Конек – важная часть стропильной системы

Расчет сечения дымовой трубы

Итак, с высотой мы определились, теперь поговорим про сечение, ведь оба показателя неразрывно связаны друг с другом.

Расчет сечения дымовой трубы

Расчет сечения дымовой трубы

Чтобы приступать к расчетам тяги, определяемся с диаметром. Если говорить про математические расчеты, то они слишком сложны, чтобы пытаться их выполнить без соответствующей подготовки. Поэтому будем ориентироваться на рекомендации специалистов, сильно не углубляясь в дебри.

  1. Мощность отопительного оборудования не превышает 3,5 кВт — будет достаточно дымохода с сечением сторон 14х14 см.
  2. Если отопительный котел имеет мощность от 4 до 5 кВт, сечение будет уже большим – 14х20 см.
  3. При значениях мощности от 5 до 7 кВт, сечение выбирается не меньше 14х27 см.
Дымоход для твердотопливного котла

Дымоход для твердотопливного котла

Сразу уточняем, что приведенные значения являются минимально возможными.

Совет! Использовать приведенные рекомендации вы можете только в том случае, когда вам известна мощность прибора, что и не удивительно. При отсутствии этих данных, как ни крути, придется выполнять расчеты.

Отношение площади проходного сечения дымовой трубы к площади портала камина

Отношение площади проходного сечения дымовой трубы к площади портала камина

Давайте попробуем разобраться с основными принципами таких вычислений. Для работы вам потребуется узнать следующие данные.

  1. Количество топлива, которое сгорает в приборе за 1 час использования – можно выполнить эксперимент или все же отыскать технические характеристики (В).
  2. Объем газов, выделяемых при сгорании топлива – это значение можно узнать из различных сводных таблиц, согласно виду топлива (V).
  3. Температура газа на входе в дымовую трубу. Чаще всего это значение колеблется в пределах 150-200 градусов по Цельсию(t). Для бытовых печей в расчетах берется меньшее значение из указанного диапазона, хотя по факту оно может составлять и 130, и 120 градусов, но никак не ниже, иначе на выходе из дымовой трубы появится точка росы, и будет образовываться конденсат. Схема газового котла и температура дымовых газов

    Схема газового котла и температура дымовых газов

  4. Высота дымохода – об этом мы уже подробно поговорили в предыдущей главе.
  5. Скорость прохождения газа по трубе – этот показатель по умолчании берется равным 2 м/с.
  6. Показатель естественной тяги – этот параметр обычно считается равным 4 Па, на каждый метр высоты дымохода. Процесс отвода продуктов горения

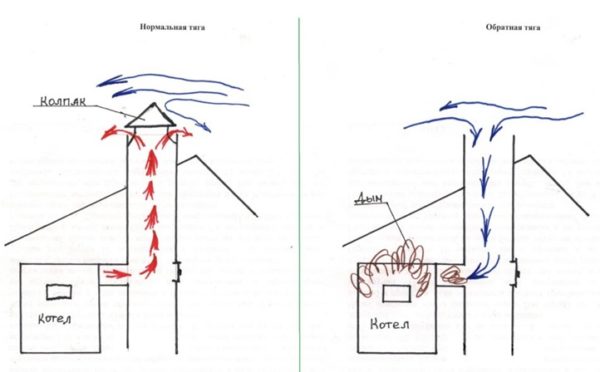

    Процесс отвода продуктов горения

Из всего перечисленного основным параметром является количество топлива, поэтому без этого знания точных результатов расчетов вы получить не сможете. Остальные, указанные в списке значения, для всех котлов примерно одинаковые, поэтому решающей роли они не играют.

Теперь, когда мы знаем, что требуется для расчетов, давайте попробуем их самостоятельно выполнить. Для этого следует запомнить, что тяга в дымоходе – это ни что иное, как разность плотностей выходящего газа и воздуха, умноженная на высоту конструкции. То есть отсюда и берется тот факт, что объем сгоревшего топлива напрямую влияет на диаметр конструкции.

Почему важно проверять тягу в дымоходе

Почему важно проверять тягу в дымоходе?

Итак, все расчеты выполняются в следующей последовательности.

  1. Мы знаем, какова мощность отопительного оборудования. По этим данным мы можем точно определить объем газа, входящего в систему: Vг = BхVх(1+t/273)/360, (в м³/сек).
  2. Также нам известна скорость движения газа по дымоходу. Этот параметр поможет нам определить площадь сечения трубы: (F=πхd²/4)=S (в м²).
  3. Если вы помните школьный курс геометрии, то наверняка знаете, что существует формула расчета площади круга, при помощи которой мы сможем легко определить диаметр трубы: dт=√4хBхVх(1+t/273)/πхωх360 (в метрах).
Площадь круга

Площадь круга

Теперь проведем пробный расчет по указанному алгоритму для дымовой трубы бытового назначения. Предположим, что в камере сгорания, на колоснике, может за час сгореть 10 кг топлива (максимальное значение). В качестве топлива выступают дрова, влажность которых составляет 25%. При сгорании этого топлива будет выделено 10 м³/кг газа. Все необходимые данные у нас имеются, так что можем приступать.

  1. Итак, сначала находим объем газа на входе: Vг = 10х10х(1+150/273)/360 = 0,043 м³/сек.
  2. Находим площадь сечения трубы, достаточную для отведения такого объема газа: S = (4х0,043)/3,14х2 = 0,027 м2.
  3. И берем формулу расчета диаметра, подставляя в нее полученные значения: √4х0,34х0.043х(1+150/273)/3,14х10х360=0,165 м.
Расчет сечения и высоты дымохода

Расчет сечения и высоты дымохода

Отлично, нам известен диаметр, теперь мы можем переходить к расчету тяги дымохода.

  1. Также нам понадобится значение мощности – находим его по установленным коэффициентам и знанию, что за час сгорает 10 кг топлива: Q = 10х3300х1,16 = 38,28 кВт.
  2. Далее находится значение теплопотери трубы на 1 метр длины. Используем для этого показатель теплопотери трубы на 1 метр ее длины, метраж и фактические теплопотери: 0,34/0,196 = 1,73 градуса потерь на метр.
  3. Нам известно, что минимальная длина трубы составляет 5 метров. Убираем отсюда два метра высоты самой печи и остается 3 м чистого дымохода. Рассчитываем падение температуры газов, проходящих по этому участку: 150 – (1,73х3) = 144,8 градусов – температура газов на выходе из трубы.
  4. Берем за основу показатели плотности при нулевой температуре 1,2932 и при полученных 144,8 градусов – 0,8452, получаем естественный напор газов в 1,34 ммН2О. Такая тяга обеспечит хорошее горение дров в топке.
Понятие тяги

Понятие тяги

Конечно, данные расчеты могут показаться очень сложными, тем более что мы не стали углубляться во многие подформулы, получая некоторые коэффициенты. Но если разобраться, все становится понятным. При этом напомним, что браться за такие расчеты лучше мастеру, а информацию мы предоставляем для общего ознакомления.

Цены на дефлекторы для дымоходов

Дефлектор на дымоход

Видео — Как рассчитать высоту дымохода

krysha-expert.ru

Какая должна быть оптимальная высота дымохода над крышей дома

Прежде чем начать строить дом, нужно выбрать проект или заказать разработку индивидуального. Чтобы  построить даже небольшое дачное строение, нужно знать, как это сделать.К устройству дымохода нужно подойти ответственно, предварительно важно определить правильно высоту трубы над крышей. Актуально познакомиться соСНиП41-01-2003 «Отопление, вентиляция, кондиционирование», этот документ регламентирует нормы проектирования этих разделов проекта.

Как выбрать конструкцию дымовой трубы



Чтобы дым от продуктов горения выходил наружу, нужно создать тягу. Она возникает за счет разницы температуры горячего воздуха в печи и наружного. Нагретый воздух, попадая вверх, начинает остывать, из-за перепада давления в трубе начинается его движение, это и есть тяга.

Чтобы отопительные системы функционировали нормально, и получался высокий КПД, нужно рассчитать  высоту дымохода над крышейи его сечение. Большое просвет в трубе создаст сильную тягу, быстрое остывание воздуха и образование конденсата. Это нежелательно для отопительной системы.

Если увеличив высоту трубы и соответственно сделать ее сечение меньше, это увеличит тягу, холодного воздуха будет поступать много, что приведет  к излишним потерям тепла. Печь или котел придется топить долго и использовать много топлива для  нагрева.

Устройство правильного дымохода

Один из главных параметров для расчета это высота трубы над коньком крыши. Правильный расчет поможет создать сильную тягу в отопительной системе и сэкономить топливо. Производя расчеты, нужно учитывать указания в инструкции к отопительному агрегату и рекомендации следующих документов —  СНиП41-01-2003 и СП 7.13130-2009.

Следует знать правило, что дымовая труба на всем протяжении от топки до места вывода дыма в атмосферу, не может иметь длину меньше 5 м. При плоской кровле наименьшую высоту дымохода над крышей устанавливают 1,2 метров.

Если кровля многоуровневая, со сложными перепадами по высоте, расчет усложняется. Такие расчетылучше оставить специалистам.

Сечение дымовых труб зависит от мощности котла и должно быть таким, мм:

  • 140×140 — при тепловой мощности меньше 3,5 кВт;
  • 140×200 –при мощности 3,5 — 5,2 кВт;
  • 140×270 — при ее значении 5,2 — 7 кВт.

У круглых дымовых труб  сечение по площади должно соответствовать размерам прямоугольных каналов.

Определяем высоту трубы

Рассмотрим, что указывает СНиП для определения высоты трубы дымохода над крышей.  Она равна:

  • У плоской бесчердачной кровли высота дымохода над ее покрытием  не может быть менее 50 см;
  • на такой же крыше, только с устройством высоких парапетов, верхняя отметка трубы должна превышать отметку ограждения на 50 см;
  • при нахождении трубы на крыше в месте, расположенном ближе 1,5 метровпо горизонтали от центра конька, высота дымохода над коньком крыши потребуется 50 см и выше;
  • расположение дымохода на 1,5 — 3,0 метра от центра кровли по горизонтали потребует высоты трубы в ровень или незначительно выше конька;
  • если дымоход выходит на кровлю близко к ее краю и удален от коньковой точки дальше 3,0 метров, его высоту определяет линия, проведенная из точки конька  к дымоходу под углом 100 вниз от горизонта.
  • при нахождении рядом со строящимся зданием других высоких строений, дымоходдолжен выступатьнадсамой высокой его точкой. Если вблизи есть сооружения с более высокой верхней отметкой, насаждения, используют расчет по линии в 450 к горизонтали, построенной из наивысшей точки к трубе. Ее верх не может бытьрасположен ниже этой линии.

Графический метод оправления высоты

Имея простую конструкцию кровли, можно попытаться графически определить, какая высота трубы над крышей будет самой подходящей.

Для начала нужно вооружиться карандашами, бумагой, линейкой. В масштабе прорисовываем проекцию скатной кровли. Отмечаем точку  расположения конька. Далее наносим ось расположения дымохода, горизонтальной линией обозначаем положение коньковой точки кровли.

Измеряем расстояние междуними. Если оно меньше 3 м, прорисовываем дымоход выше коньковой точки на 50 см (используя масштаб вашего чертежа), измерив всю высоту от поверхности кровли до верхней линии трубы, получим длину дымовой трубы над кровлей, применив масштаб, определим ее реальную высоту.

Если труба расположена дальше 3 метров от конька, чертеж придется усложнить. От горизонтали, проходящую через вершину конька, вниз откладываем линию под углом 100.  Ее место пересеченияс осевой линией дымохода и будет означать ее верхний срез. Далее придется измерить это расстояние и перевести его в реальную величину, использую выбранный масштаб.

Устройство вентиляции в жилом доме

При установке отопительного котла для обогрева жилого дома должна быть обеспечена вентиляция помещения, где он расположен. Поможет определить высоту вентиляционной трубы над крышей СНиП41-01-2003 «Отопление, вентиляция и кондиционирование». Расчет ее высоты ведется аналогично определению высоты дымохода. Учитывается ее расположение относительно конька, конструкция кровли, расположение рядом высотных зданий, других конструкций.

Высота трубы в многоквартирном доме

Какой должна быть высота вытяжной трубы над крышей, если рядом расположен дымоход? Вентиляционная вытяжка должна быть ниже дымоотводной трубы, чтобы исключить попадание дыма в помещение. Нельзя допускать расстояние между вентиляционной и дымовой шахтами меньше 5 м.

Конструкции дымоходов

Чтобы отопительная система работала эффективно, нужно правильно выбрать конструкцию дымоотводящих каналов. Наиболее используемыми являются:

  • кирпичный, самый прочный, теплоемкий. Недостаток – сложность в изготовлении;
  • асбестоцементный, недорогой, легкий по весу и в установке, но теряет тепло;
  • стальной одноконтурный, недорогой, легкий вес, но не теплостойкий и недолговечный;
  • стальной в два контура, изготовлен из двух труб с промежуточным утеплителем, хороший современный вариант;
  • керамический, состоит из огнеупорной керамики, утеплителя и защитного слоя бетона. Неплохой вариант, но тяжелый.

Рекомендации по устройству и обслуживанию

Расстояние от деревьев и зданий

При строительстве дымохода следует учитывать следующее:

  • при кладке кирпичного дымохода швы должны быть герметичны, внутренняя поверхность следует делать ровной и гладкой;
  • для снижения нагрузки кирпичной конструкции на основание в чердачном помещении необходимо делать переход на более легкие трубы;
  • выбирая сечение дымохода и размер его внутреннего прохода, следует учитывать характеристики отопительного оборудования, его мощность;
  • металлические и асбестовые трубопроводы устанавливают вертикально;
  • чтобы работа дымовой трубы была эффективной, ее необходимо чистить от сажи постоянно;
  • для недопущения попадания в систему насекомых, птиц или осадков, допускается установка защитных колпаков на трубу;
  • при использовании дымовых труб выше 1,2 м необходимо укреплять их дополнительными элементами.

Осознав, насколько важно определить  высоту трубы над коньком крыши дома, можно сделать правильный выбор этого параметра. Это обеспечит удобное и комфортное существование в новом доме.

Видео:

sdelalremont.ru

Какая должна быть высота дымохода для твердотопливного котла

Если вы хотите обзавестись автономным отоплением, то твердотопливный котел считается выгодным вариантом. Он отличается высокой эффективностью работы и экономичностью. Но для правильной работы твердотопливного котла обязательным элементом является дымоход. Чтобы опасные продукты сгорания в полном объеме выходили в атмосферу, необходимо корректно подобрать параметры дымоходной трубы: материал, высоту, диаметр и сечение. От высоты зависит большое количество функциональных возможностей дымохода и котла. Давайте разберемся, как правильно ее рассчитать и от чего она зависит?

Какой должна быть высота дымохода

Требуемая высота дымохода для твердотопливного котла конкретной модели в обязательном порядке прописывается в технической документации на оборудование. Высота напрямую зависит от мощности котельного устройства, поэтому не будет одинаковой для всех печей. Если у вас по каким-то причинам отсутствует паспорт на котел, то вы можете найти информацию в интернете или приобрести специальную книжку с техническими параметрами. Когда будет знакомиться с данными по высоте, обратите особое внимание на приставку «минимальная высота» или просто «высота». Это существенное различие, так как определение «высота» предполагает небольшие погрешности в зависимости от зоны ветреного подпора и силы тяги, а «минимальная высота» это строгое значение, ниже которого отклоняться нельзя.

Все нормы дымоходов для твердотопливных котлов, в том числе и определение оптимальной высоты, прописаны в сборнике СНиП 2.04.05-91.

Минимальное значение

Тяга и скорость выведения отходных газов в дымоходе напрямую зависят от высоты трубы. Здесь нельзя проводить эксперименты и выбирать длину дымохода твердотопливного котла «на глаз». Ее значение должно в точности соблюдаться в зависимости от мощности котла и ряда дополнительных факторов. Минимальным значением для одноэтажного дома считается высота в 5 метров. Когда дымоход выступает над крышей, то минимальное значение канала равняется одному метру. Если этажей в доме больше, то соответственно значение по общей высоте трубы увеличивается.

Также следует при планировании дымоходной системы учесть отдельные конструктивные особенности дома и применить следующие нормативы:

  • Если дымоход находится не более чем на 1,5 метра от конька крыши, то часть его трубы не должна превышать 50 см от общей высоты дома.
  • Если дымоход твердотопливного котла находится в пределах от 1,5 до 3 метров от конька крыши, тогда общая длина трубы может иметь такое же значение, как и общая высота дома.
  • Если расстояние дымовой трубы от конька крыши более чем 3 метра, тогда следует рассчитывать значение высоты в индивидуальном порядке на основе утвержденной формулы либо воспользоваться общими данными в таблице.

высота дымохода твердотопливного котла

Высота дымохода для твердотопливных котлов напрямую зависит от мощности отопительного оборудования, чем она выше – тем мощнее устройство.

В таблице приведены значения, не только того, какой должна быть высота в зависимости от мощности твердотопливного котла, но и от диаметра трубы. Данный показатель тоже является немаловажным и сказывается на уровне тяги. Но важно понимать, что представленные данные подходят только для отопительного оборудования, которое используется в частных бытовых целях с соблюдением всех норм безопасности.

Как рассчитать высоту дымовой трубы

Высотой дымохода называют параметр длины дымовыводящей трубы, которая обеспечивает нормальное функционирование отопительной системы. Чтобы произвести самостоятельный расчет, используют следующую формулу:

Высота = Ст.тяга*Тгаз*Твозд/3459*(Тгаз-1.1*Твозд), где

Ст. тяга – статистическая тяга, измеряется в Паскалях (Па) и равняется 20Па;

Тгаз – температура газов, измеряется в Кельвинах;

Твозд – температура воздуха, измеряется в Кельвинах.

Для большего понимания рассмотрим на примере. Итак, в качестве исходных значений возьмем такие данные работы отопительной системы:

Мощность котла – 16кВт;

Ст. тяга – 20Па;

Тгаз внутри трубы – 250 Цельсия;

Твозд – 18 градусов Цельсия.

Переводим сначала градусы в кельвины, итого: Тгаз = 523К, а Твозд = 291К. Теперь все имеющиеся значения подставляем в формулу:

Высота = 20*523*291/3459*(523-1.1*291) = 4,3 метра

высота дымохода твердотопливного котлаСоответственно, для твердотопливного котла с небольшой мощностью до 20 кВт дымоход будет иметь минимально допустимую высоту – 5 метров. Округлять всегда нужно в большую сторону. Отклонения можно допускать в большую сторону, если меняются погодные условия, так как, например, в летний период тяга трубы меньше, чем в сухой зимний период. Ее сила также может меняться и от ветра.

Что будет, если неправильно подобрать высоту

При установке отопительной системы ответственно нужно относиться к выбору каждого элемента. От правильно рассчитанной высоты зависит очень многое, главное – это обеспечение правильной тяги, для того чтобы полученные вредные газы после сжигания топлива выходили наружу. Что будет, если вы неправильно рассчитали длину дымоходной трубы или вовсе купили «на глаз»? Последствий на самом деле очень много, большинство из них достаточно печальны:

  • Во-первых, при неправильной высоте не создается хорошей тяги, а это значит, что угарный газ не только будет медленно подниматься вверх по трубе и выходить на улицу, но и может привести к задымлению помещения.
  • Во-вторых, недостаточная тяга может стать следствием такого явления, как «обратная» тяга, то есть все вредные вещества поступают в дом и могут отравить жильцов, тем более что угарный газ прозрачного цвета и не всегда можно вовремя заподозрить угрозу.
  • В-третьих, отсутствие тяги из-за того, что дымоход короче или длиннее нужного значения, напрямую отражается на работе твердотопливного котла. Его эффективность снижается и приводит к быстрому износу.

Тяга напрямую зависит от того, какая высота у дымохода. После установки дымоходной трубы сразу проверяйте качество тяги и корректируйте длину канала. Во внимание также возьмите погодные условия и наличие высоких зданий или деревьев поблизости. Правильный монтаж и корректная эксплуатация дымохода отразится не только на качестве работы отопительной системы, но и на безопасности жильцов. Поэтому если у вас возникли трудности с расчетом и вы сомневаетесь, что дымоход имеет нужную высоту, тогда лучше обратитесь за помощью к специалистам.

termico.com.ua

Расчет дымохода: размеры, высота над крышей

Ошибки, допущенные при строительстве дымохода в доме или в помещении бани, в итоге могут привести к серьезным последствиям. Поэтому так важно при строительстве соблюдать все требования и нормы.

Дымоход

Неправильное проектирование может стать причиной серьезных финансовых потерь, вызванных необходимостью переделки. Это может спровоцировать пожар или серьезное отравление продуктами сгорания. Поэтому первым этапом строительства является расчет дымохода.

Дымоход — основополагающая проектирования

Сегодня мы поговорим о том, как правильно рассчитать дымоход.

Проектируя и строя дымоход для дома или бани, важно правильно выбрать материал, из которого он будет построен (см. Трубы для дымохода). Необходимо точно знать, какое топливо будет использоваться в отопительных приборах. Ведь дымоходные трубы, предназначенные для работы с одним видом топлива, совершенно не подходят при работе с другим.

Как пример — кирпичный дымоход. Кирпичные трубы прекрасно работают с дровяным топливом, но совершенно не подходят для работы с обогревательными приборами, работающими на газе.

Важным является правильный выбор высоты и диаметра дымохода, его сечение. Неправильный выбор одного из этих параметров как минимум отразиться на качестве тяги и на КПД обогревательной системы, а как максимум может привести к печальным последствиям. Разберемся, как рассчитать высоту дымохода.
Если с дымоходом используется один обогревательный прибор, вопрос можно решить простым просмотром технической документации, предоставленной заводом-изготовителем.  А вот когда в одну дымоотводящую систему подключено одновременно несколько различных тепловых приборов, то для того чтобы рассчитать дымоход, необходимы твердые знания термодинамики, свойства материалов и многое другое. То есть потребуется профессиональный инженерный расчет, даже если строится дымоход не для жилых помещений, а для бани.

Поэтому самодеятельность в таком вопросе может дорого обойтись нерадивому «проектировщику».

Универсальный дымоход — реальность и миф

Как уже ранее говорилось, основой любого дымохода является материал, из которого он изготовлен. Многие производители современных дымоходных систем зачастую рекламируют свои дымоходные трубы, как универсальные, способные к эксплуатации при любых условиях, с любым видом топлива. Мы можем сказать совершенно точно — таких систем не существует.

Есть, конечно, дымоходные системы, неплохо работающие в тех или иных вариантах подключения и на различном топливе. Но стоит понимать, что неплохо работающие — это еще не значит, что они отвечают всем параметрам, отличающим качественный дымоход от просто дымохода.

Внутреннее сечение дымохода — какое лучше

Оптимальной формой дымохода является цилиндр. При работе дымохода нагревание стенок происходит не совсем равномерно. Из-за этого продукты сгорания движутся в дымоходе вверх с закручиванием по центральной оси.

Естественно, цилиндр для этого является самой приемлемой формой, если мы хотим получить сильную тягу.

  1. Если используются прямоугольные трубы, то в углах, образуются завихрения, препятствующие нормальной тяге. Но оговоримся, завихрения образуются, прежде всего, от самой скорости тяги. Таким образом, чем больше скорость тяги, тем больше завихрения и тем большее сопротивление нормальному процессу движения газов в прямоугольной трубе.
  2. Из этого становится понятным, что прямоугольный дымоход можно с успехом применять с тепловыми приборами, не требующими большой тяги. На работе каминов и печей, работающих на дровах, это сказывается только положительно, подойдет такой вариант и при строительстве дровяной бани.
  3. К примеру, если дымообороты в печи или камине недостаточно правильно устроены, прямоугольный дымоход значительно сэкономит тепло, в отличие от дымохода с круглым сечением, из которого оно, что называется, «вылетит в трубу».
  4. Что касается котлов нового поколения, тут лучше использовать трубы цилиндрического типа. Обычно такие котлы работают по принципу: стоп-старт.
  5. Основная экономия при использовании данных котлов зависит от скорости прогрева системы отопления. Чем быстрее система прогреется до нужной температуры, тем быстрее котел отключится и перейдет в режим ожидания и, соответственно, экономии.
  6. Чтобы котел быстрее прогрелся, ему, помимо топлива, необходим хороший приток свежего воздуха. Приток воздуха создается за счет тяги, соответственно, чем больше тяга, тем лучше работает котел и быстрее прогревается система отопления (см. Как улучшить тягу).

Соответственно, оптимальным вариантом для таких котлов будет цилиндрический дымоход.

Каким должен быть внутренний диаметр дымохода?

Многие задаются вопросом, как рассчитать диаметр дымохода для различных отопительных приборов. Тут можно сказать следующее — читайте инструкции заводов-изготовителей. Если инструкция отсутствует, можно воспользоваться данной рекомендацией:

Сечение дымоходов

Наш совет: расчет диаметра дымохода для камина с открытой топкой или для дровяной печи бани делается следующим образом. Составляется соотношение 1:10, по отношению к топке. Это распространяется на трубы цилиндрического типа.

Расчет сечения дымохода квадратного типа определяется пропорционально размеру топки 1:1,5. Диаметр трубы для дымохода печи не должен быть меньше диаметра поддувала.

Если теплоотдача составляет менее 300 ккал/час, сечение должно составлять 140×140 мм, не менее. Правильный выбор диаметра дымохода — залог успешной работы отопительной системы в целом.

Высота дымохода — расчет и реальность

Но если с сечением дымохода разобрались, возникает следующий вопрос — какова должна быть его высота?

Однозначного ответа здесь тоже нет. Чтобы понять, каким образом рассчитать правильную высоту дымохода, необходимо учесть многие факторы.

Теплый воздух стремится вверх. Выходя за пределы дымохода, он остывает. Соответственно, чем дольше воздух находится в дымоходе, тем температура его выше. Значит, большее количество воздуха будет стремиться вверх, создавая тягу.

Следовательно, чем больший объем дымохода, тем больше теплого воздуха, стремящегося вверх и тем больше величина тяги. Но ведь объем дымохода увеличивается не только за счет его высоты, но и за счет размера внутреннего сечения.

Предположим, в помещении бани имеется цилиндрический дымоход высотой 5 м. Чтобы получить максимальные значения тяги, мы увеличили его внутренний диаметр. Согласно вышесказанному, объем теплого воздуха в дымоходе увеличился, и должна увеличиться тяга.

А вот и нет. Из-за большого внутреннего диаметра происходит быстрое остывание продуктов сгорания.

Это как горячий чай из чашки перелить в блюдце. На стенках дымохода образуется конденсат, препятствующий нормальному дымооттоку. Как итог — потеря тяги.

Давайте уменьшим внутренний диаметр дымохода и увеличим его высоту. По логике, объем теплого воздуха увеличивается, он медленнее остывает, и тяга должна быть хорошей.

Действительно, тяга будет хорошей. И даже слишком. Сильная тяга будет буквально выкидывать ваши деньги на ветер. Сильный приток свежего, холодного воздуха в топку котла снизит эффективность отопительного прибора, ему потребуется больше времени на прогрев системы отопления, а значит, котел затратит больше топлива. В итоге об экономии можно будет только мечтать.

Если же высота дымохода будет слишком большой, а внутренний диаметр слишком маленьким, тяга может ухудшиться. Происходит это за счет аэродинамического сопротивления в трубе дымохода. В итоге угарные газы будут попадать в помещение.

Вот вам пример неправильного расчета при проектировании и строительстве дымоходов.

  1. Схема расчёта высоты дымохода также трактуется некоторыми правилами и техническими характеристиками материалов и самого здания.
  2. Рассчитать высоту трубы дымохода можно с помощью имеющихся специальных программ. Если труба дымохода ниже или на уровне конька, на выходе будет образовываться завихрение, а это плохо.
  3. Высота дымохода над кровлей должна быть в строго установленных параметрах.
  4. Высота дымохода над коньком напрямую зависит от расстояния, на котором дымоход находится относительно вертикальной линии конька. Если дымоход находится на расстоянии менее 1,5 м, минимальная высота дымохода над коньком должна составлять 500 мм.
  5. Соответственно, если дальше от вертикальной линии конька, высота его корректируется. На расстоянии 1,5-3 м дымоход может быть на одном уровне с коньком.

Справка — в любом случае минимальная высота дымохода над скатом крыши бани или другого помещения не должна быть менее 500 мм.

Высота дымохода над кровлей

Высота трубы дымохода над крышей рассчитывается индивидуально. Расчет высоты дымохода производится с учетом различных параметров:

  • угла ската крыши;
  • толщины кровли;
  • расстояния от вертикальной оси конька.

Справка: расчет высоты дымохода не учитывает высоту прикрываемого дымоход зонтика.

Дымоход коллективный: правильное подключение

Размеры дымохода, используемого одновременного для нескольких отопительных приборов — отдельная тема для разговора.

Если необходимо дымоотведение от ряда отопительных приборов, то расчет дымохода производится с учетом всех отопительных приборов, используемых в системе, их типа, мощности, потребляемого топлива.

  • К примеру, в доме при едином дымоходе устанавливается несколько отопительных приборов, котел общей системы отопления и камин.
  • Сразу становится понятным, что перед нами совершенно разные системы. Диаметр дымохода камина совершенно не соответствует диаметру дымохода котла.
  • Как правило, камины работают на дровяном топливе, а котлы обогревательной системы дома — на природном газе.

Можно ли совместить эти 2 совершенно разные системы? Можно. Более того, при правильном размещении отопительных приборов они не только не создадут проблем, но и будут дополнять друг друга.

Как это происходит?

  • В один дымоход включен котел и камин. При работе котел периодически отключается и переходит в режим ожидания. В это время у нас работает камин. Поэтому в дымоходе поддерживается нормальная температура, газы не остывают.
  • Отсюда отсутствие конденсата и хорошая тяга при последующем запуске котла.
  • Но размер дымохода для камина должен быть значительно большим, чем для котла. И в случае если мы будем использовать только котел без запуска камина, у нас могут возникнуть проблемы с избыточной тягой, приводящей к неправильной работе котла.
  • Как мы знаем, диаметр дымохода для камина рассчитывается по соотношению 1:10 к его топке. Становится ясным, что такой диаметр дымохода очень велик для котла. Камином люди пользуются нечасто, а котел обогрева работает постоянно в зимнее время.
  • Значит, нужно сделать дымоход меньшего диаметра, подходящего для котла? Нет, это будет большой ошибкой. Когда котел будет работать самостоятельно, все будет прекрасно. Когда запустится камин, в дымоходе будет создаваться повышенное аэродинамическое сопротивление.

    Двухходовой дымоход. Рис. 1

Как итог:

  • неправильная работа отопительных приборов;
  • попадание угарных газов внутрь помещения.

Это уже опасно для жизни. Отравление угарными газами зачастую приводит к летальному исходу.



Двухходовый дымоход — решение вопроса

Как же решить данный вопрос?

Наш совет — используйте двухходовой дымоход.

Преимущество двухходового дымохода:

Двухходовой дымоход. Рис.2

  • возможность использования различных тепловых приборов одновременно и по отдельности в одном дымоходе;
  • стабильная работа каждого прибора;
  • экономия при строительстве и монтаже;
  • экономия пространства.

Монтируя такой дымоход, необходимо соблюсти все условия для правильной работы каждого прибора. Если камин сможет прекрасно функционировать с кирпичным дымоходом, то для котла необходимо выполнить гильзовку. Это предохранит кирпич от щелочного воздействия конденсата.

Перед тем как браться за установку и монтаж дымохода для нескольких систем, ознакомьтесь с параметрами работы каждого отопительного прибора. Лучшим решением будет приобретение специального двухходового дымохода промышленного изготовления. Так вы убережете себя от возможных ошибок при проектировании. Даже для опытного специалиста подключение различного типа отопительных приборов в один дымоход является сложной задачей.

Серьезное инженерное решение

Расчет дымоходов для дома или бани является сложной инженерной задачей. Если вы не специалист и у вас возник вопрос, как рассчитать дымоход для своего жилья, воспользуйтесь специальными программами, в которых вам проще сделать правильный расчет — будь то высота, сечение или длина дымохода.

Для того чтобы произвести правильные расчеты, необходимо знать структуру и физические свойства материалов, термодинамику, аэродинамику.

Если вы не планируете в дальнейшем связать свою жизнь со строительством и проектированием дымоходов, обратитесь к специалистам. Ведь от правильной работы дымохода зависит уют вашего дома, безопасность и, главное, здоровье, а иногда и жизнь — ваша и ваших близких.

sdelaikamin.ru

Шесть ошибок при строительстве дымохода – «Дымовой»

Ошибки, допущенные при строительстве дымохода, могут аукнуться серьезными неприятностями: стать причиной затратной переделки или вовсе привести к угару или возгоранию. Поэтому жизненно важно соблюдать все строительные нормы и прислушиваться к советам специалистов.

1. Неизвестно, чем руководствуются владельцы строений, планирующие дымоходы причудливой формы. Любой печник скажет, что оптимальная форма дымохода — цилиндр. Ведь чем больше на пути дыма преград, тем сложнее ему проходить и тем больше сажи отложится на стенках.

2. На стадии проектирования не соблюдаются требования к горизонтальным участкам дымохода (их длина не должна превышать 1 метр, ведь теплый воздух движется вертикально, а не горизонтально). Несоблюдение этого требования станет причиной плохой тяги и повышенного отложения сажи на данном участке.

3. Проведя «апгрейд» отопительной системы своего загородного дома, владельцы просто используют старый кирпичный дымоход для вновь установленного отопительного котла (газового), вместо того, чтобы вставить в него гильзу — трубу из кислотостойкой стали.

Имейте ввиду: Домохозяева в первую очередь беспокоятся об эстетике интерьера, словом, о внешней стороне дела, и не задумываются о состоянии дымоотводящих каналов. Именно трубочист, а не дизайнер, может дать профессиональное заключение о состоянии этих каналов и, если надо, произвести их реконструкцию.

4. Экономия на материалах в случае монтажа дымохода неуместна. Недостаточно просто вывести его на улицу и успокоиться на этом. Дымоход должен возвышаться не менее чем на 0,5 м над коньком кровли при расположении трубы на расстоянии до 1,5 м от конька; быть не ниже конька кровли при расположении дымохода на расстоянии 1,5- 3 м от конька. Для плоских кровель нужна дымоходная труба выше 1 метра. Неправильный расчет высоты трубы над коньком может привести к тому, что, например, дорогостоящая обшивка в новенькой бане с самой современной банной печью за несколько месяцев покроется слоем черной копоти, не говоря уже о возможном отравлении угарным газом. Обратите внимание, что трубу для дымохода не стоит делать и чересчур длинной, это затруднит выход дыма, и чистить такую трубу будет непросто.

Имейте ввиду: ремонт дымоходов зачастую обходится дороже, чем правильный монтаж при строительстве дома. И потому все параметры дымоходов должны быть учтены на стадии проектирования здания.

5. Неверный выбор материала приведет в скором будущем к незапланированным затратам. Хорошо себя зарекомендовали дымоходы из нержавеющей стали, керамические и металлокерамические дымоходы. При этом, специалисты не рекомендуют использовать материалы, не предназначенные для строительства дымоходов, например асбест и алюминий. Еще недавно дымоходам из асбестоцементных труб не было альтернативы. При этом у асбестоцементных труб есть только одно достоинство — дешевизна. Зато недостатков гораздо больше: сложность монтажа, негерметичность стыков, впитывание конденсата, наконец, при высокой температуре асбестовые трубы лопаются и даже взрываются. Стальные трубы под воздействием конденсата быстро ржавеют. Если речь идет о газовом котле, то и кирпич не вариант — кислотная среда может разрушить его за несколько лет.

6. Установив в доме дополнительную печь или камин, ничтоже сумняшеся, объединить нескольких установок в одну дымоотводную сеть. Собственно это возможно, но лишь при наличии технических расчетов, произведенных профессионалом. Нельзя самостоятельно менять размеры уже имеющегося дымохода или же объединять несколько конструкций в одну.

Советы от трубочиста

Перед розжигом стоит сжечь пару газет. Холодный воздух нагреется и при зажигании отопительного устройства не возникнет обратная тяга.

Заслонка для дымохода предотвращает появление обратной тяги. Она монтируется в дверцу печи (камина) или непосредственно в трубу дымохода. Закрывая заслонку — тяга уменьшается. Открываем — поперечное сечение увеличивается, и тяга тоже. После того, как прогорело топливо, можно закрыть заслонку, уменьшив теплопотери.

Дымоход требует чистки трубы как минимум два раза за отопительный период.

Проектирование и строительство нового дымохода – это работа для профессионала. Чтобы не наделать ошибок, собираясь купить дымоход, обратитесь к специалистам магазина Дымовой, где представлен широкий ассортимент отопительных систем для дома, коттеджа, каминные топки, печи для бань и саун, печи-камины.

akvaline.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
