Банные печи с открытой каменкой – кирпичная, металлическая, для русской бани; «Везувий», «Ферингер Малютка Паровая», «Гефест», закрытая или открытая лучше и другие вопросы

Содержание

Банная печь с открытой и закрытой каменкой: обзор особенностей и преимуществ

Дата публикации: 17 сентября 2018

Банные церемонии в России всегда были уважаемы, и остаются таковыми и сегодня, несмотря ни на какие политические и экономические процессы. Отдохнуть после сложного рабочего дня в сауне, погреться, снять стресс и напряжение, отрешиться от мыслей, а заодно осуществить профилактику здоровья – такая возможность есть у каждого хозяина бани или сауны.

Оборудовать свою парилку хорошей банной печкой – совсем не сложно, главное определиться с тем, какая именно печь вам нужна – например, с закрытым или отрытым типом каменки? Какая лучше? Чем один вид отличается от другого? В этой статье мы постараемся раскрыть основные понятия и различия двух видов каменок, их преимущества и особенности.

Для начала, нужно дать определение непосредственно самой каменке. Что это такое? Из названия становится понятно, что ключевую роль тут играют камни. Достаточный объем теплопроводных камней помещается в специальный кожух, в котором они нагреваются и передают тепло в помещение парилки. Это и есть каменка.

Первая в истории банная печь с открытой каменкой

Это простое, по сути, устройство было придумано людьми тысячи лет назад. Самые первые бани, обнаруженные археологами в местах стоянок древних людей, представляли собой яму в земле, которую прокладывали соломой и хворостом и сверху накидывали груду камней. Горящий хворост нагревал камни, тепло от которых первые люди использовали для обогрева. Чуть позднее, изобретательное человечество придумало своеобразную инновацию сей конструкции: над ямой с хворостом и камнями возводили самодельный шатер из веток и шкур. Таким образом, тепло от нагретых камней удавалось держать в рамках одного пространства, в котором люди грелись, лечились и, собственно, парились. По сути своего устройства и действия, это первое приспособление можно назвать открытой каменкой.

Что выбрать – закрытую или открытую печь?

Сегодня уровень комфорта банных процедур, конечно, несравним с тем, который могли себе позволить древние люди. И это к лучшему. Тем не менее, вопрос о том, купить банную печь из чугуна с закрытой каменкой, или, например, металлическую – с открытой, следует задать себе перед тем, как делать окончательный выбор. Для этого разберемся подробнее в особенностях того или иного вида.



Как не сложно догадаться, главное различие двух видов печек – в конструкции и расположении емкости с камнями. В закрытых моделях печей камни располагаются в закрытом кожухе, у которого есть только дверца для обзора камней и подкидывания на них воды для получения пара. А в открытых печах – масса теплоаккумулирующих камней открыта взору, они легко доступны и на них можно с удобством лить воду для получения насыщенного пара. Правда, тут важна мера – излишнее количество воды может навредить как банной процедуре, так и самому оборудованию. Но есть и другие различия.

Оптимальные условия внутри парной для парилки в русском стиле

Металлическая или чугунная печь с закрытой каменкой преимущественно используется в классических русских парных, где температура воздуха не должна превышать отметку в 70-80 градусов Цельсия, в то время как влажность воздуха должна быть довольно высокой – не менее 65%, а лучше – больше. В отличие от финской сауны с сухим воздухом, в русской бане влажность играет решающее значение – именно она «руководит» банными процедурами и оказывает позитивное влияние на организм человека. Насыщенный влагой пар помогает порам раскрываться, способствует выделению пота, при этом, «сглаживает» жару, позволяет воспринимать ее с комфортом.



Описанные выше параметры влажности и температуры достигаются именно благодаря закрытой конструкции каменки печи. Так, весь объем камней в ней нагревается довольно сильно, до уровня температуры порядка 300-750 С⁰. При этом, излишний жар не должен попадать в парилку, чтобы не перегреть ее. Для «удержания» жара внутри печи как раз и придуман кожух – из кирпича, чугуна, железа и других материалов. Камни, расположенные внутри кожуха имеют прямой или косвенный (в зависимости от внутреннего устройства элементов печи) контакт с огнем – они нагреваются, как и положено, но тепло от них задерживается кожухом и в непосредственно саму парилку попадает тот объем тепла, который нужен – без излишков.

Особенности и преимущества печей с закрытым типом каменки

Закрытая конструкция каменки имеет следующие особенности, которые, по сути, являются преимуществами:

  • помещение парной нагревается медленнее, но более качественно: тепло распределяется равномерно, способствуя комфортному микроклимату и благоприятным условиям для парения
  • сильный прогрев камней способствует процессу аккумуляции в них тепла на очень долгое время: баня остывает долго, позволяя как увеличивать время банных процедур, так и греться в парилке даже на следующее утро
  • парная не перегревается, и уровень температуры в ней находится на комфортном для человеческого организма уровне
  • довольно высокая, но комфортная температура в парилке сохраняется рекордно долго без необходимости повторной протопки
  • закрытая каменка, а именно, ее стенки — удерживают в себе требуемый объем пара, не «расплескивая» его в холостую: пар настаивается, становится легким и насыщенным
  • скорость протопки парильни можно легко регулировать с помощью дверцы закрытой каменки – достаточно ее открыть, и жар поступит в помещение
  • высокий уровень пожарной безопасности

Домотехника: Банная печь AK, AITO (Финляндия)  Домотехника: Банная печь AK, AITO (Финляндия)  Домотехника: Банная печь AK, AITO (Финляндия)

Банные печи с закрытым типом кожуха для камней изготавливаются из различных материалов, которые, конечно, тоже влияют на отопительные и теплотехнические параметры работы оборудования. Так, например, металлическая печь для русской бани с закрытой каменкой будет нагреваться быстрее, чем чугунная, но и процесс ее остывания тоже будет быстрым – металл тепло долго не хранит. А вот чугунная печь будет долго сохранять и отдавать саккумулированное тепло, но на ее разогрев могут уйти часы. Кирпичная печь тоже долго хранит тепло, но такой вид оборудования уже редко используется – зачем по кирпичикам собирать печь, когда можно купить готовую за те же деньги?

Плюсы и особенности печей с открытым кожухом

Домотехника: Банная печь AK, AITO (Финляндия)

Печки для бани с каменкой открытой конструкции сегодня тоже пользуются большой популярностью. Особенно при обустройстве финской сауны. Открытые камни позволяют быстрее нагреть парилку, но и остывает она довольно быстро. Вместе с тем, открытый кожух способствует нагреву парильни до очень высоких температур, и если вы любитель горячего сухого воздуха, то это – точно ваш вариант. Финны, например, только такие парильни и признают, сухой и предельно горячий воздух им милее, нежели влажный пар и умеренная температура – как в русской бане. Поэтому подкидывать воду на открытые камни у финнов не принято: во-первых, пар сразу ликвидирует излишки жары и сухости, делая воздух влажным, во-вторых, сильный пар при таких высоких температурах воздуха, какие любят в Финляндии, может сильно обжечь человека и нанести урон его здоровью.

Печь-каменка Stony 18 (Narvi)

   Печь-каменка KSIS 20 chrome (Kastor)  Печь для сауны Havanna 600 D BWT (Helo)

Использовать печь нужно по назначению, чтобы не навредить ни оборудованию, ни своему здоровью. Так что выбирать открытый или закрытый тип каменки лучше всего на основе личных предпочтений к уровню температуры и влажности во время банных процедур. Любителям влажного полезного пара и умеренных температур подойдет закрытая печь, а приверженцам сухого воздуха в парилке при высоких температурах — открытая каменка.

Интернет-магазин и салоны компании «Домотехника» — простой выбор, широкий ассортимент, весь комплекс сопроводительных услуг!

Если вы уже выбрали подходящий вам вид печи, или еще находитесь в сомнениях – в любом случае, все дороги ведут в компанию «Домотехника». В наших салонах представлен огромный ассортимент банных печей: и закрытых, и открытых, и для финской сауны, и для русской парной, есть и смешанные типы, и даже оборудование для коммерческого применения. В большом разнообразии представлена мощность, габариты и дизайн моделей, объем и вместительность кожуха для камней, комплектация и другие параметры.

Важно и то, что наши квалифицированные сотрудники всегда готовы совершенно бесплатно помочь вам с выбором модели по заданным вами параметрам, с учетом ваших желаний, требований и бюджета. Так, цена печи для бани с закрытой каменкой для русской парной или открытой для финской сауны, несомненно, порадует вас своей доступностью. Давнее сотрудничество с ведущими мировыми производителями банного оборудования, тесные деловые контакты и клиентоориентированность позволяют нам реализовывать лояльную к потребителю ценовую политику. И, конечно, в наших салонах и магазинах в вашем распоряжении полный комплекс сопроводительных услуг и комплектующих частей оборудования.

СМОТРЕТЬ КАТАЛОГ БАННЫХ ПЕЧЕЙ С ОТКРЫТЫМИ/ЗАКРЫТЫМИ КАМЕНКАМИ

Обратите внимание на товары, которые описаны выше

Печь для сауны Havanna 600 D BWT (Helo) TyloHelo (Финляндия)Артикул:  000518

Модель требует отдельного пульта управления. Цвет: серый.
Мощность: 8 кВт
Объем парилки: 3-12 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Kastor (Финляндия)Артикул:  084150n

Печь эконом-класса, идеально подходит для небольшой семейной бани, популярна как в Финляндии, так и в России.

Объем парилки: 9-16 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Narvi (Финляндия)Артикул:  902233

Электрокаменки класса Narvi NM относится к печам стандартного типа, которые отличаются тем, что просты в эксплуатации и обладают большой прочностью. Полированная сталь.
Объем парилки: 6-9 м3

Печь для сауны Havanna 600 D BWT (Helo) Narvi (Финляндия)Артикул:  102008

Печь-каменка. Малая выносная топка со стеклянной дверцей. Цвет серебристо-зеленый.
Объем парилки: 6-18 м3.

Печь для сауны Havanna 600 D BWT (Helo) TyloHelo (Финляндия)Артикул:  002886

Электрическая каменка со встроенным пультом управления и таймером 9+3 часа.
Мощность: 5 кВт
Объем парилки: 4-6 м3

Печь для сауны Havanna 600 D BWT (Helo) Narvi (Финляндия)Артикул:  900135

Электрокаменки класса Narvi NM относится к печам стандартного типа, которые отличаются тем, что просты в эксплуатации и обладают большой прочностью. Шлифованная матовая сталь.
Объем парилки: 9-15 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  1427*

Для саун средних размеров, с системой экономии дров Coanda..
Объем парилки: 17-27 м3.

Печь для сауны Havanna 600 D BWT (Helo) Kota (Финляндия)Артикул:  2144

Диаметр — Ø500, корпус каменки без верхней ёмкости для камней.
Объем парилки: 8-20 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Kastor (Финляндия)Артикул:  084110

Дровяная печь-каменка эконом-класса с выносной топкой с рамкой, стеклянной дверцей и теплообменником (змеевиком) слева/справа.
Объем парилки: 9-16 м3

Недоступен для заказа. Продажа из наличия.

Печь для сауны Havanna 600 D BWT (Helo)— 15% Kastor (Финляндия)Артикул:  084120

Дровяная печь-каменка эконом-класса с выносной топкой с рамкой, стеклянной дверцей и теплообменником (змеевиком) слева/справа.
Объем парилки: 9-16 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Narvi (Финляндия)Артикул:  900523

Новая электрическая каменка, которая сочетает в себе стильный дизайн и высокое функциональное качество. Каменка удобна в эксплуатации, быстро нагревается и генерирует отличный банный пар.
Объем парилки: 4-9 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Narvi (Финляндия)Артикул:  900513

Новая электрическая каменка, которая сочетает в себе стильный дизайн и высокое функциональное качество. Каменка удобна в эксплуатации, быстро нагревается и генерирует отличный банный пар.
Объем парилки: 4-9 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Narvi (Финляндия)Артикул:  900525

Новая электрическая каменка, которая сочетает в себе стильный дизайн и высокое функциональное качество. Каменка удобна в эксплуатации, быстро нагревается и генерирует отличный банный пар.
Объем парилки: 9-15 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Narvi (Финляндия)Артикул:  900515

Новая электрическая каменка, которая сочетает в себе стильный дизайн и высокое функциональное качество. Каменка удобна в эксплуатации, быстро нагревается и генерирует отличный банный пар.
Объем парилки: 9-15 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  4A0833

Каменка, установленная на очень устойчивое основание. Подходит как для небольших частных саун, так и для общественных саун. Регулируется с панели управления, установленной на стене.
Объем парилки: 6-12 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  289006

Экономичная печь из высококачественной стали, толщин 5 мм.
Объем парилки: 9-16 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  289011

В топке модели KARHU-20 PK нет традиционного дефлектора, потому как задняя стенка не подвергается максимальной нагрузке. Забор дыма — над дверцей. Толщина верхней стенки у данной модели выросла до 8 мм.
Объем парилки: 13-20 м3

Печь для сауны Havanna 600 D BWT (Helo)— 20% Aito (Финляндия)Артикул:  2157

Дровяная печь-каменка черного цвета, эмалированная.
Объем парилки: 10-24 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Kota (Финляндия)Артикул:  903003

Благодаря большому количеству камней и отличному дизайну каменка хорошо аккумулирует тепло и обеспечивает долгий, мягкий пар.
Мощность: 6,8 кВт
Объем парилки: 5-8 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  089660

Дровяная каменка (печь) KARHU-18 ES черного цвета.
Объем парилки: 8-18 м3

Печь для сауны Havanna 600 D BWT (Helo) Narvi (Финляндия)Артикул:  102315*

Благодаря своему четкому и ясному дизайну каменка Narvi NC подойдет к любому стилю. Она отлично впишется и в традиционную баню, и в современную сауну.
Объем парилки: 10-24 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  289017

В топке модели KARHU-27 PK нет традиционного дефлектора, потому как задняя стенка не подвергается максимальной нагрузке. Забор дыма — над дверцей. Толщина верхней стенки у данной модели выросла до 8 мм..
Объем парилки: 20-27 м3.

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  089540

Печь для бани и сауны (каменка) с вынесенной топкой, с рамкой..
Объем парилки: 17-27 м3.

Печь для сауны Havanna 600 D BWT (Helo)— 15% Aito (Финляндия)Артикул:  907229

Эстетичная электрокаменка с большим количеством камней. Нержавеющая сталь по бокам, черная решетка по фронту.
Объем парилки: 8-14 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  1837

Каменка для больших саун. Лицевая панель из сатиновой стали..
Объем парилки: 25-37 м3.

Печь для сауны Havanna 600 D BWT (Helo)— 20% Aito (Финляндия)Артикул:  2154

Дровяная печь-каменка черного цвета, эмалированная.
Объем парилки: 8-20 м3

Печь для сауны Havanna 600 D BWT (Helo)— 15% Narvi (Финляндия)Артикул:  907230

Элегантная каменка Narvi Stonet служит прекрасным элементом современного дизайна сауны. Камни угловатой формы в кожухе большого размера имеют большую площадь испарения, что обеспечивает поступление влажного мягкого пара.
Объем парилки: 5-8 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  089501

Каменка имеет 2 регулируемые ножки. Безопасные расстояния в таблице даны до сгораемого материала. До несгораемого материала — не менее 50 мм.
Объем парилки: 8-20 м3

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  1837S3

Каменка для больших саун с выносной топкой..
Объем парилки: 25-37 м3.

Печь для сауны Havanna 600 D BWT (Helo) Kastor (Финляндия)Артикул:  1437S3*

Для саун средних и больших размеров. С выносной топкой..
Объем парилки: 25-37 м3.

Печь для сауны Havanna 600 D BWT (Helo)— 20% Narvi (Финляндия)Артикул:  163040

Сетчатый корпус, выносная топка со стеклянной дверцей и декоративной рамкой.
Объем парилки: 8-20 м3

Печь для сауны Havanna 600 D BWT (Helo) Narvi (Финляндия)Артикул:  102135

Сетчатый корпус. Стеклянная дверца. Нержавеющая сталь. Ø 550 мм.
Объем парилки: 8-18 м3

Печь для сауны Havanna 600 D BWT (Helo) Narvi (Финляндия)Артикул:  907225

Элегантная каменка Narvi Stonet служит прекрасным элементом современного дизайна сауны. Камни угловатой формы в кожухе большого размера имеют большую площадь испарения, что обеспечивает поступление влажного мягкого пара.
Объем парилки: 8-14 м3

Кирпичная банная печь с открытой каменкой: этапы работы

Делая выбор печи в баню, нужно осознавать, какой требуется конечный итог. Если необходимо, чтобы баня предназначалась не только для мытья, но и для отдыха, то наилучшим выбором будет кирпичная банная печь, имеющая массу плюсов: легко и быстро нагревается, технология и схема постройки довольно легкая, несложная в использовании. К минусам относят то, что она быстро охлаждается и предназначена в основном для маленьких помещений.

Что собой представляет?

Этот вариант печи используют, если нужно эксплуатировать баню весь день и для нескольких человек. Такого плана конструкция быстро нагревает парилку. Она имеет хорошую теплоемкость, сухой воздух, жар, приближенный к 90 градусам, приятный вид снаружи, аккуратные пропорции. Лучше делать постройку бани этого типа в маленьких помещениях до 25 кв. м, так как огромные пространства тяжело отопить до нужной температуры. Размер печи чаще делают 77 на 77 см, чтобы обогреть пространство 3 на 3 метра. Примерное количество затребованного кирпича для такого размера печи 290 штук. В составе конструкции находится котел из металла для воды и открытая ниша для камней с объемом до 120 кг.

Вернуться к оглавлению

Что нужно для сооружения?

Для кладки подобного рода печи необходимо минимальное количество умений и материалов. Единственное что потребуется — добросовестность в работе, начальные знания о кладке печи, немного кирпича, и различного рода фурнитуры для печи. Камешки кладутся на решетку над камерой для топлива, но нужно соблюдать последовательность: внизу должны быть одни из самых крупных образцов, а наверху все меньше. Если немного переусердствовать и приделать оцинкованную крышку, можно после прогревания до определенной температуры, накрывать ею камни. Это поможет подольше сохранить каменку в жару.

Вернуться к оглавлению

Этапы работы

Всю работу можно разделить на этапы:

Гидроизоляцию можно сделать при помощи рубероида.
  • Сооружение основы. Печь с открытой каменкой представляет грузную постройку, и при строительстве фундамента нужно учитывать полный расчет массы печи, то есть со всем ее наполнением (бак с водой и топки с дровами).
  • Гидроизоляционные работы. После готовой основы на печь укладывают гидроизоляцию: два слоя рубероида или иного материала для изоляции.
  • Подготовка глиняно-песчаного раствора. Для этого глину замачивают в воде на сутки. Песок обязательно должен быть очищенный, крупный.
  • Кладка. Для нее необходим керамический огнеупорный кирпич, размеры которого 125×125×65 мм. Изначально профессионалы рекомендуют соорудить печь сухим способом, то есть без раствора, чтобы узнать расход материала.
  • Фурнитура и ее установка.
  • Сборка дымохода.
Вернуться к оглавлению

Фундамент

Сооружение основы — один из самых важных моментов, так как от нее зависит прочность и устойчивость всей печки. При этом не стоит забывать о соблюдении технологии, потому что в обстановке повышенной влажности, основа может разрушиться или осесть. Стройка проводится, придерживаясь такой схемы:

Основание постройки делают при помощи бетонирования.
  • Делают разметку границ фундамента и копают яму глубиной 0,5 м, при этом учитывают, что контакт с основным зданием должен составлять не менее 5 см, которое потом будет засыпаться песком.
  • Аккуратно разравнивают дно. Обычно для фундамента берется бетон.
  • Ждут, пока бетон станет жестким (от 3 недель до месяца).

После всех перечисленных работ нужно заняться покрытием фундамента гидроизоляцией. Для чего настилают рубероид полосками, которые должны покрывать всю поверхность и заходить за края на 5 см. Второй слой должен располагаться перпендикулярно первому. Чтобы зафиксировать гидроизоляцию, используют битумную или иную мастику.

Глину для раствора обязательно нужно размочить в воде до пастообразного вида и перетереть через сито.

Вернуться к оглавлению

Печка каменка

Кирпичные печи для бани отличаются от обычной домашней печи. В первую очередь, отличия состоят в функциях печи. Если домашняя печь имеет под собой функцию обогрева дома, а иногда используется и в качестве спального места, то банная — должна не только обогревать помещение и воду, но еще и все это происходит в месте повышенной влажности. К тому же печь для бани требуется разогревать до высоких температур, что требует использования иных технологий и материалов, нежели для домашнего аналога. Главное правило, которое следует соблюдать при постройке — порядовка. Ниже представлена схема для постройки.

Два начальных ряда кладки должны быть без выемок и камер.
  1. Два ряда (первый и второй) выкладывают в сплошную линию.
  2. При начале укладки 3 ряда нужно сделать камеру, которую потом засыпать щебенкой с глиняным раствором.
  3. Потом следующий 4-й ряд. С ним сооружается поддувальная камера, а сверху кладется решетка, которая потом будет дном топки.
  4. В 5—6 ряду размещается духовой шкаф, который находится выше настила.
  5. При укладке 13 ряда устанавливается и чугунный настил, для перекрытия топочной камеры. На него сверху размещается котел с баком для воды.
  6. Дымовые каналы устанавливаются, как и в иных видах печей.
Вернуться к оглавлению

Дымоход для каменки

Для тепла в подобного рода печке используются природные камни. Для изготовления дымохода используют 2 вида труб: металлическую или асбестоцементную. Потом ее окутывают фольгой, листком цинка или базальтовыми матами для утепления. Для крепежа матов используется проволока. Место при выходе на крышу нужно заизолировать.

Печь с открытой каменкой своими руками: порядовка

Печная каменка бывает следующих двух типов: открытая и закрытая. На выбор разновидности влияет частота использования бани. В этой статье расскажем подробнее об открытой каменке.

Сооружать подобное устройство целесообразно в том случае, когда предполагается использование сауны в течение всего дня небольшой компанией.

Банная печь из кирпича с таким видом конструкции довольно быстро нагревает парную. Идеальным вариантом она станет лишь для маленького помещения площадью до 25 кв. м. Большое же пространство будет трудно прогреть до высоких температур.

Камни выкладываются на решетке над топочной камерой, при этом соблюдается определенная последовательность: внизу помещаются самые крупные экземпляры, наверху же – мелкие. Если сделать специальный экран, например, крышку из оцинковки, и каждый раз после подачи пара накрывать ею камни, можно дольше сохранять устройство горячим.

Как сделать кирпичную печь с открытым типом каменки

Весь процесс работы разобьем на несколько этапов.

Этап 1: возведение фундамента

Так как кирпичная печь для бани с открытой каменкой является массивным сооружением, обязательным условием для ее возведения считается подготовка соответствующего основания. При этом расчет веса печи осуществляется со всем наполнением, т. е. также учитываются массы бака с водой и загруженной дровами топки.

Возведение фундамента – ответственный момент, так как от этой конструкции зависят устойчивость и прочность всего печного оборудования. Важно при этом соблюдать технологию строительства, иначе в условиях высокой влажности основание может просесть или еще хуже – разрушиться.

Итак, приступаем к работе по обустройству фундамента:

  1. Первым делом размечаем его границы, после чего роем котлован глубиной 0,5 м. При этом основание должно на полкирпича выступать за пределы каменки, а также не иметь точек соприкосновения с фундаментом здания. Между ними оставляем расстояние в 5 см, которое позже засыпаем песком.
  2. Хорошенько разравниваем и утрамбовываем дно ямы.
  3. Чаще всего фундамент делается бетонным или бутобетонным. Если грунт сухой, разрешается возведение простой кирпичной кладки, где в качестве раствора используется цементно-известковая смесь.
  4. Оставляем стройматериал схватываться и дозревать. На это может уйти три недели, а иногда и месяц.

Этап 2: гидроизоляционные работы

Когда фундамент будет готов, для продолжения выполнения кладки на бетонное основание следует уложить гидроизоляцию: два слоя рубероида или иного материала.

Суть работы по защите конструкции от проникновения воды состоит в следующем:

  1. Нарезаем полоски из рубероида, которые должны быть больше основания на 5 см с каждого края. Укладываем первые детали, вторые же делаем длиннее предыдущих на 10 см. Закрываем таким образом всю поверхность фундамента.
  2. Приступаем к укладке второго слоя. Он также состоит из полосок и выполняется аналогично предыдущему. Единственное отличие заключается в том, что нарезанные элементы настилаем перпендикулярно первому слою.
  3. Чтобы надежно зафиксировать гидроизоляцию, можно воспользоваться битумной или какой-либо другой мастикой. Если же первый ряд кирпичной кладки будет сплошным, разрешается не использовать фиксатор.

Этап 3: подготовка раствора

Для выполнения печной кладки рекомендуется применение глиняно-песчаной смеси. Глину следует обязательно замочить в воде на сутки. Второй же компонент должен быть хорошего качества, не мелким, предварительно очищенным от мусора и примесей. Дополнительно его можно просеять.

Для штукатурки, если в этом есть необходимость, готовят специальную смесь. Основные компоненты, а именно глина, песок, известь, берутся в пропорции 1:4:1.

Этап 4: выполнение кладки

Необходимо отметить, что для процесса возведения печи из кирпича потребуются специальные знания и опыт. Однако для новичков придуманы порядовки – своеобразные планы, отображающие процесс кладки ряд за рядом. Такая схема поможет соорудить отопительное устройство самостоятельно.

Для работы применяется специальный керамический огнеупорный кирпич размером 125х250х65 мм.

Перед началом кладки мастера печных дел советуют возвести банную печь с открытой каменкой сухим способом, т. е. выставить кирпичные ряды без раствора, но с соблюдением расстояния на швы. Это позволит рассчитать количество требуемого материала, а также увидеть и в дальнейшем исправить допущенные ошибки. Особое внимание уделяется углам: они должны быть прямыми.

При выполнении кладки учитываем следующие моменты:

  1. В первых двух рядах размещаем кирпичи сплошняком.
  2. Проверяем соблюдение основного правила перевязки: каждый шов по вертикали должен перекрывать стройматериал.
  3. Толщину слоя раствора выдерживаем в пределах 6-10 мм.
  4. Уплотняем все швы: это улучшит герметичность стен.
  5. Новый уровень начинаем только после окончания предыдущего.
  6. Через каждые два ряда проверяем ровность кладки как в горизонтальном, так и вертикальном направлениях.
  7. Для нижней части печи разрешается использовать цементный раствор, так как в этом месте конструкция нагревается несильно. К тому же этот материал придаст сооружению прочности, не позволит влаге размыть стенки.
  8. Начиная с третьего ряда обустраиваем поддувало с использованием сплошных кирпичей. Возводим боковые элементы камеры, служащей для улучшения тяги, а также устанавливаем дверцу. Верхнюю часть накрываем решеткой: это будет дно топки.
    Не забываем о зольнике, с помощью которого регулируется интенсивность горения дров. Нижняя часть топки в выдвинутом положении позволяет быстрее нагреть парное помещение. Как только дрова хорошо разгорелись, зольник задвигается обратно.
  9. Для создания топочной камеры необходимо выполнить девять рядов. Высота топливника от колосниковой решетки до ниши с камнями составляет примерно 60 см. Такой вариант считается оптимальным, так как максимально высокая температура находится на вершине пламени.
    Топку делаем глубиной 80 см, из которых 55 см пойдут под дрова.
  10. Для камней предусмотрено отдельное место – каменка, которая отделена от топливной камеры и дымохода. Ее параметры рассчитываются по следующей формуле: 60 кг камней на 1 кв. м парной.

Этап 5: установка фурнитуры

Выполняя кирпичную кладку, не забываем монтировать необходимые вспомогательные детали: петли, решетки, заслонки, дверцы и прочее.

Прежде чем установить створки, желательно обмотать их асбестовым шнуром, который предотвратит появление трещин при расширении железных элементов.

Этап 6: монтаж канала

Для дымохода подойдет металлическая или асбестоцементная труба. Если применяется металлопрокатное изделие, требуется обернуть его фольгой либо оцинкованным листом.

То место в потолке, где канал выводится на крышу, необходимо заизолировать, используя огнеупорный материал.

Порядовка печи-каменки открытого типа

Схему кладки подобного отопительного агрегата можно посмотреть и скачать по этой ссылке.

Правила ухода за каменкой

Устройство обоих типов требует регулярного осмотра и проверки камней. Высокие температуры приводят к растрескиванию, крошению булыжников, поэтому испорченные экземпляры следует убирать, заменяя новыми.

В процессе эксплуатации стенки печи расширяются и вновь сужаются, что ведет к постепенному разрушению кладки. Поэтому обязательно необходимо проверять ее на наличие трещин и щелей. Обнаруженные дефекты замазываются глиняным раствором. Если проигнорировать эти работы, в парную может попасть вредный для здоровья угарный газ.

Мастерим металлическую печь-каменку

Металлическое печное оборудование с открытой каменкой бывает трех видов: заводским, собственноручно изготовленным и чугунным.

Чаще всего для такой конструкции характерна незначительная толщина двойных или одинарных стенок. Печь-каменка из стали функционирует благодаря поддержанию непрерывного процесса горения.

Температура сгорания обычно находится в диапазоне 350-500 градусов. Для подобного отопительного устройства чаще всего делают каменку открытого типа.

Процесс изготовления металлической печи

Для работы потребуется металл, толщина которого составляет более 5 мм. Если значение будет меньше, агрегат не проработает и семи лет.

Сначала выбираем форму сооружения. Прямоугольная конструкция сложна в исполнении: имеется большое количество сварных швов, а также предусмотрено много процессов по изгибу металла. Умельцы нашли выход: использование обыкновенной бочки или трубы большого диаметра.

Основные шаги при создании металлической печи:

  1. Подготавливаем чертеж, на который переносятся все размеры и пропорции конструкции.
  2. Собираем необходимый для работы материал:
    • болгарку;
    • сварочный аппарат;
    • круги для зачистки и обрезки.
  3. Переходим к изготовлению. Если вес сооружения превышает 600 кг, требуется возведение фундамента как для кирпичной печи.
  4. Берем трубу и отрезаем от нее часть длиной 1 м.
  5. Заготавливаем другой кусок изделия длиной 70 см. Это будет корпус печи. Внизу выполняем прямоугольный проем размером 60х200 мм – поддувало.
  6. Вверху трубы приваривается металлическая пластина, в которой оформляются отверстия. Это позволит закрепить в поддувале колосник.
  7. В середине трубы выполняем следующий проем диаметром 30 см, который необходим для топливной камеры.
  8. Навариваем петли – запорные элементы для дверец.
  9. Обустраиваем каменку над топкой. Для этого кусок трубы размером 30 см ввариваем под прямым углом к стенкам топливной камеры.
  10. Размещаем в каменке камни.
  11. Монтируем трубу для дымохода и выводим ее через крышу.
  12. Отступаем 15 см от каменки и устанавливаем емкость для горячей жидкости. Этот резервуар может быть открытого типа или закрываться съемной крышкой для удобства наполнения и забора воды.
  13. С помощью кругов для зачистки устраняем следы от сварки.

Техника безопасности

Существуют определенные требования пожарной безопасности, соблюдение которых убережет вас от возникновения неприятных ситуаций:

  • печь следует устанавливать на расстоянии не менее 40 см от стен и иных элементов, выполненных из дерева и прочих легковоспламеняющихся материалов;
  • это же расстояние для металлической печи с кирпичным кожухом увеличивается до 70 см, а при отсутствии кирпичной кладки – до 1 м;
  • если площадь помещения небольшая, уменьшить расстояние установки можно, заизолировав стены фольгой или асбокартонными листами.

Похожие статьи:

Кирпичная банная печь с открытой каменкой порядовая схема-чертеж

Приступаем к работе

Для того, чтоб самостоятельно соорудить надежный и несложный металлический котел, необходимо обзавестись следующими материалами:

  • Полутораметровая труба диаметром более 0.5 м
  • Метровая труба диаметром около 0.35 см
  • Стальные петли, ручки и задвижки
  • Листовой металл
  • Арматура для изготовления колосниковой решетки или уже готовая решетка

Очень важно обратить внимание на толщину выбираемого металла – не менее 0.8 см. Чем меньше будет данное значение, тем быстрее материал начнет прогорать и придется задумываться над изготовлением нового котла. Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей

Все те, кто ценит надежность и долговечность, могут рассмотреть варианты кирпичных печей.

Необходимо раскроить полутораметровую трубу на два отрезка:

  1. Первый, длиной 0.9 м, будет предназначаться для изготовления топочной части
  2. Второй, длиной 0.6 м, будет предназначаться для изготовления бака для воды

Если имеется возможность отыскать подходящего диаметра нержавеющую емкость для воды – это будет большим плюсом. Сталь, как и большинство иных металлов, в ближайшее время начнет покрываться ржавчиной.

Кирпичная банная печь с открытой каменкой порядовая схема-чертеж

банная печь своими руками

Выбирая печь каменку для своей бани в первую очередь необходимо определиться с тем что мы хотим получить и что готовы потратить. Самый простой, дешевый и долговечный вариант это печь  сваренная из металла с чугунными болванками в каменке, перечислять все достоинства такой печи бесмыслено они все на лицо-совковая баня аля «пришел шахтер с забоя надо помыться» в такой бане не нужно не отделки вагонкой не отполированых полок и кафельного пола, более таво там и света лучше оставить поминимуму 1 лампочку на 40 ват ито в углу чтоб полотенцу видно было куда повесил. Совсем другой вариант если ваша баня имеет хорошую отделку, освещение и ходите вы в нее не помыться а отдохнуть душой и телом. В этом случае оптимальным вариантом будет красиво сложенная кирпичная банная печь. Такая печь будет иметь высокую теплоемкость, сухой пар, внешний вид радующий глаз своей натуральностью изяществом линий и пропорций. Пар этой пеи не будет отдавать ржавчиной и иметь температуру близкую к 90 градуссам.

Кроме таво для кладки этой печи необходимо минимум инструментов и навыков. Все что от вас требуеться это аккуратность в работе соблюдение порядового чертежа нарисованого нижеи минимум кирпича с печной фурнитурой и общие знания о кладке печей которые вы лехко найдете на нашем сайте.

кирпичная печь с открытой каменкой и котлом для воды

банная печь

Эта печь каменка относиться к разряду топи-мойся имеет размеры 3х3 кирпича или 77х77 см, необходимое количество кирпича 290 штук, имеет металический котел для воды и открытую нишу каменку для камней обьемом до 120 кг. Прежде чем приступить к кладке печи обязательным условием идет установка отдельного фундамента и гидроизоляцию кирпичного массива от пола который в умывальном отделении будет постянно сырым. Для изоляции вполне подойдет просой рубереойд в несколько слоев на 2-4 ряду кладки, опять же не забываем что глинянный раствор лехко вымыветься водой и для защиты массива печи в местах где нагрев кирпича непревышает 100 градуссов кладку ведем цементно-песчаным раствором, в первую очередь это относиться к первым 4 рядам кладки. Следующим шагом необходимо зделать противопожарную разделку между печью и срубом бани,  я рекомендую выложить ее из керамического кирпича на ребро на цементном растворе с отступом от печи и древесины по 5-7 см.

Кладку печи ведем согласно чертежу при необходимости меняем размеры относительно имеющейся фурнитуры и площади, при этом соблюдая общий принцип работы дымого канала.

Прочистную топочную и зольную дверцу устанавливаем как показано на фото для закрепления используем оцинкованную проволку.

Кирпич перекрывающий дверцы подпиливаем как на рисунке, либо срезаем болгаркой, создавая перекрытие в «V замок».

Строго выдерживаем диагональ горизонт и вертикаль на каждом ряду, толшину шва не превышаем в 5-7мм, неровный кирпич стачиваем друг об друга добиваясь ровных соприкасающихся граней.

При нагревании печи расширение печной чугунной фурнитуры и котла будет сильне чем керамического кирпича для защиты от разрушения и прогорания обкладываем асбестовым листом или шнуром места соприкосновения металла с кирпичем.

Котел для воды желательно делать из нержавеющей стали, кран для воды купить шаровый.

Для увелечения КПД печи первую здвижку( неосновная) устанавлеваем в вертикальном положении.

В качестве основания под нишу каменки можно использовать стальной лист от 3мм и выше либо как на фото выше чугунную плиту без конфорок. В дальнейшем на нее будут выложены камни диаметром 5-8 см и общей массой 50-120 кг.

На фото представлен крайний ряд , при необходимости увеличить обьем ниши каменки повторяем ряд на 1-3 ряда, далее ведем кладку печной трубы.

Если вам нужна печь с топкой в предбанике ознакомтесь со статьями: каменка порфирьева и простая кирпичная печь для большой бани.

Если в процессе чтения статьи возникли вопросы, предложения отписывайтесь в коментариях ниже, постараемся ответить на все ваши вопросы.

Виды печей

Печи-каменки, которые использует отопление бани зимой, можно разделить по типу работы на две категории: постоянного и периодического действия.

Для печи постоянного действия характерна небольшая толщина стенки и небольшой объем камней. У такого типа печек есть возможность регулировать температуру как самостоятельно, так и автоматически. При этом максимальное значение температуры достигает 350 градусов. Чтобы отопить печь такого типа, достаточно подключить ее к электричеству. Также в качестве топлива подойдет и газ.

Печь-каменка периодического действия

Если вы решите использовать электрическое отопление бани, сможете регулировать силу тока в нагревательных элементах самостоятельно. Не забудьте, что при монтаже печи вы обязаны установить защитную автоматическую систему. Если температура стенок превысит допустимые показатели, отопление бани электричеством самостоятельно прекратит подачу электричества.

Для этого можно использовать стальной лист или проложить плитку из чугуна. Таким образом, вы предотвратите проникновение продуктов горения в помещение бани. Также это отличная защита камней от отложения сажи. Последняя при избытке загрязняет воздух, находящийся в бане.

Печь- каменка постоянного действия

Печи-каменки периодической работы представлены толстой кладкой и большим объемом кирпичей. Толстые стенки защитят поверхности печки от перегревания, и в течение длительного времени печь будет отдавать тепло.

Такое отопление в баню позволяет прогреть нижнюю часть печи до 1100 градусов. Работая при столь высокой температуре, нет оседания сажи, поскольку она сгорает. Чтобы сэкономить топливо, используют принцип топки «по-черному». В данном случае газы дыма проходят через баню. Данный вариант отопления очень опасен. Поверхность печи и стен покрывается сажей. Что касается варианта топки «по-белому», отсек для топки прикрыт заслонкой. Разрешено его открывать после полного сгорания топлива.

Строение печи — каменки

Самым идеальным топливом для того, как сделать отопление в бани, могут стать дрова. Не желательно для отопления прибегать к использованию угля. Резко снизить температуру достаточно сложно, что приводит к разрушениям внутренних поверхностей в печи. А это уже нарушает технику безопасности.

Затвор закрывают при горении, отдельное внимание уделяется подаче воздуха. При его поступлении образуются пары воды и углекислый газ

Если подача воздуха отсутствует, образуется отложение сажи, что приводит к низкой тепловой отдаче. Вырастает риск отравиться продуктами горения. Также увеличить коэффициент теплоотдачи можно путем разогрева большей поверхности. Топить печь-каменку нужно до тех пор, пока стенки не нагреются на максимальную температуру, и не начнет отдавать сухой пар.

Какие же бывают печи-каменки? Приведем несколько их конструкций. Встречаются твердотопливные печи, которые отапливаются углем и дровами. Жидкотопливные, для них в качестве топлива подойдет керосин или мазут. Есть модели печей на газообразном топливе. Для их работы нужно иметь сжиженный или природный газ – отопление бани газом. А также печи с электронагревом.

Как выбирать лучшую печь для дома

Отопление загородного дома зависит во многом от наличия газа и света. Их может не быть, они могут дорого стоить или подаваться с перерывами. Достигнуть полной автономности позволяет печь, особенно, если она предназначена для дров. Ведь запастись дровами можно практически в любой местности, и стоят они недорого. Если решение принято, остается разобраться, какая печь лучше для дома и как обеспечить эффективный обогрев. Торговая сеть предлагает немало металлических тепловых агрегатов, но можно класть их из кирпича и получать длительное отопление на одной топке.

Чем лучше обогреть дом?

Качественное отопление обеспечивается прогревом стен и предметов, а не только окружающего воздуха

Для частного дома это важно тем, что точка росы фасадных стен сместится в сторону наружного утеплителя. Это обеспечивает сухую поверхность внутренних стен, отсутствие скопившейся влаги, грибка, плесени

Какая печь самая лучшая для обеспечения такого прогрева?

Металлический агрегат отличается быстрой установкой. Он не требует поисков специального мастера, его легко демонтировать и заменить на другой. Корпус прогревается быстро и сразу отдает тепло в комнату. Но есть одна особенность — такой агрегат эффективен, пока работает топка. После сгорания дров корпус быстро остывает, обогрев прекращается. Металл не аккумулирует тепло, и его теплоемкость очень низкая. Таким образом, прогревается воздух в комнате, а не стены. Данный агрегат подходит для дополнительного отопления или на обогрев придется тратить много дров.

Альтернативой является кирпичная печь, которая также может иметь многочисленные различия в конструкции и назначении. Она обладает другими характеристиками по сравнению с металлической. Все ее разновидности отличаются хорошими аккумулирующими свойствами. Однако, чтобы понять, какие печи для дома лучше, рассматривают все особенности его эксплуатации. Круглогодичное проживание подразумевает, что в доме практически всегда кто-то находится, поэтому 1-2 раза в сутки можно сделать закладку дров и обеспечить постоянный обогрев. При этом отопление большого дома вызывает недоверие к данной конструкции у скептиков.

Как прогреть кирпичной печью большой дом?

В дачных или небольших домах с количеством комнат 2-3 кирпичная печь устанавливается между ними, и ее конструкция является межкомнатной перегородкой или ее частью. В 2-хэтажном загородном доме обогреть верхний этаж может проходящий по стене дымоход и камин, например, кирпичный, установленный, как дополнительное отопление. Особенности кирпичного агрегата состоят в том, что это самая энергоэффективная конструкция. Корпус накапливает тепло и продолжает отдавать его по окончании топки.

Таким образом, протопив печь 1 раз в течение 3-4-х часов, можно обеспечить обогрев помещений продолжительностью до 14 часов. Даже дымоход продолжит обогревать комнаты 2-го этажа, если проходит с ними по общим стенам. Такое отопление положительно влияет на внутренний микроклимат комнат. У печей из кирпича есть лишь 1 недостаток: они прогреваются не менее 1-го часа. Все остальные характеристики являются преимуществами.

Выбор печи для дома

Итак, можно определить лучшие печи для дома в зависимости от условий проживания в нем. Для маленького дома или дачи, в которых бывают по выходным и приезжают в отпуск, достаточно установить металлический агрегат. Он хорошо нагреет комнату, пока работает топка. Для постоянного проживания лучше обогревать комнаты кирпичной печью.

При этом самая большая польза будет от отопительно-варочной конструкции. Варочная поверхность является быстро нагреваемым элементом, который сразу начинает греть комнату. Также она позволяет готовить пищу, что уже экономит количество дров. Следует сказать, что существуют металлические агрегаты длительного горения, которые поддерживают режим обогрева при уменьшении мощности. Однако кирпичная печь может нагревать большие площади и поддерживать тепло более длительное время.

Несложная металлическая печь-калорифер для бани

Одна из самых простых конструкций – металлическая прямоугольная печь-калорифер. Чтобы ее изготовить, необходимо обзавестись:

  • Стальными листами (более 5 мм)
  • Резаком (можно воспользоваться болгаркой)
  • Сварочным аппаратом
  • Трубы
  • Камни и шамотный кирпич
  • Металлические уголки
  • Дверки и комплектующие к ним (завесы, задвижки)

Основой установки является бак, наполненный водой. Одна из его поверхностей является стенкой печи, поделенной зонально на две части: каменка и топочная. Дым удаляется на улицу посредством дымоходной трубы.

Возводится такая печь для бани своими руками из металла очень легко и быстро. Вначале необходимо определиться с габаритами будущей конструкции и вырезать из подготовленного металла дно, боковые и заднюю стенки. Между собой они надежно свариваются. Изнутри на определенной высоте увариваются металлические уголки – они буду служить опорами для дна каменки (вырезается из листа потолще).

Периметр передней стенки обваривается стальными полосками и монтируется дверца. У нее снизу должны быть высверлены отверстия, через которые будет поступать требуемый для горения кислород.

Чтобы металл не контактировал непосредственно с огнем, пространство внутри топки необходимо обложить шамотным кирпичом.

В листе, который будет опирать на уголки и образовывать дно каменки, необходимо вырезать отверстие, равное диаметру дымохода, и приварить к нему патрубок.

Далее необходимо подумать об установке емкости для воды. Она будет состоять из дна и трех стенок, привариваясь непосредственно к одному боку уже готовой печи. В одной из сторон (кому как удобнее) снизу делается отверстие и вваривается патрубок с краном, сливающим воду.

Монтировать подобную конструкцию можно на основание, выложенное из кирпичей (25-30 см), или на каркас, сваренный их металлических профилей. Поверх каменки укладывают камни диаметром до 12 см, но не менее 5 см. Прекрасно подойдет базальт, порфирит и т. д.

Затем нужно закончить дымоход от патрубка, который был выведен ранее. Бак наполняется водой и закрывается крышкой. В топке разгораются дрова и смотрится, чтоб весь дым удалялся наружу.

Не составит никакого труда внести некоторые изменения в построенную печь для бани своими руками и обустроить под топкой зольник. Таким образом появится возможность:

  • Проще делать очистку от продуктов горения
  • Дверкой поддувала увеличивать/уменьшать тягу

Установить задвижку можно непосредственно на дымовой трубе. С ее помощью появится возможность не менее эффективно управлять процессом горения.

Видео инструкция

Альтернативное отопление с помощью теплового насоса, узнайте как

Круглая печь для бани своими руками

Несложной выглядит конструкция круглой печи, у которой бак расположен прямиком над топливником. Приступая к работе, нужно подготовит бак или трубу диаметром 0.5 м и высотой около 1.5 м с толщиной стен от 1 см, арматуру, кран врезной, трубу в диаметре 0.35 м, дверцы, петли и завесы, стальные листы.

Начинаем строительство печи в баню своими руками:

  1. Большую трубу нужно раскроить на две части – 60 и 90 см, водяной бак и топка соответственно
  2. Из листовой стали вырезается круг, соответствующий диаметру топки (50 см), и приваривается к трубе
  3. Тут же можно приварить каркас ножек высотой до 15 см
  4. Далее необходимо вырезать около дна одно отверстие для зольника, чуть выше – для топочной, соответствующие размерам закупленных дверок, привариваются петли и скоба для щеколды

Внутри приваривается колосниковая решетка, пропускающая воздух в топку из поддувала, ее располагают на высоте до 15 см от дна

Из арматурных прутьев изготавливается корзина и связывается пластичной проволокой – это будет каменка. Она устанавливается вверху трубы, делается дверца подходящей формы для укладки камней

Теперь нужно обустроить водяной бак из куска трубы 60 см. К нему приваривается дно, сквозь которое проходит дымоходная труба, ближе к низу вваривается трубка с вентилем

Обе конструкционные части печи воедино стыкуются и свариваются
Сверху делается двустворчатая крышка. Первая часть приваривается к трубе, а вторая крепится на завесы и оборудуется ручкой

Подводим итоги

Возводить печи в баню своими руками достаточно просто, однако необходимо подходить к работе максимально ответственно. Если конструкция будет изготовлена некачественно или с даже с незначительными на первый взгляд погрешностями, она не будет давать желаемого количества качественного пара и может быть весьма опасной в эксплуатации.

Приступая к работе, рекомендуется увидеть несколько печей в отчую. Если есть знакомый мастер или печник – не следует стесняться спросить у него совет.

Монтаж конструкции

Схема монтажа конструкции котла выглядит следующим образом. Сначала необходимо вварить короб. Далее производится вставка дна, верхней крышки и колосника в корпус котла.

При производстве монтажа в помещении необходимо обратить внимание на то, чтобы короб, проходящий сквозь стену, вышел на улице или в топочное помещение, а не в предбанник. На следующем этапе монтажа производится установка дымовой трубы и укладка камней на верхнюю крышку котла

Непосредственный монтаж котла необходимо производить на специальный фундамент, который можно сделать своими руками, сэкономив на услугах строителей

На следующем этапе монтажа производится установка дымовой трубы и укладка камней на верхнюю крышку котла. Непосредственный монтаж котла необходимо производить на специальный фундамент, который можно сделать своими руками, сэкономив на услугах строителей.

Устройство фундамента

Отопление бани подразумевает устройство двух вариантов фундамента:

  1. Для выложенной из кирпича печи.
  2. Для стального котла.

Так как рассматриваемая нами система отопления включает в себя изготовленный из металла котел, то и остановимся мы на устройстве фундамента под металлический котел.

Схема устройства фундамента будет выглядеть следующим образом:

Схема устройства фундамента для металлической печи. Нажмите для увеличения.

Засыпка котлована щебнем с последующей трамбовкой. Слой щебня должен составлять не менее 30 см. На утрамбованный щебень производится заливка цементного раствора.

Ориентировочное время застывания раствора — одни сутки. На застывший цемент производится укладка нескольких листов рубероида с последующим заполнением котлована бетоном.

После заливки фундамента необходимо произвести проверку на горизонтальность при помощи уровня. Производится вывод фундамента до чистого пола. Система здесь следующая.

Пенобетонные блоки либо обожженный красный кирпич выполняют функцию опорных блоков. Можно выполнить сплошную кладку непосредственно под все основание котла.

Система устройства фундамента имеет некоторые ключевые особенности:

  1. Если ваша баня содержит несколько помещений (предбанник, парная и т.д.), то и фундамент должен обладать соответствующей крепостью и запасом прочности. Пропорции песчано-цементной смеси, обеспечивающей фундаменту необходимую прочность, должны выглядеть следующим образом: 1 часть цемента, 4 части песка и вода.
  2. Пропорции изготовления бетона следующие: 4 части мелкого гравия, 2,5 части песка, 1 часть цемента и вода.

Изготовление экрана котла

Отопление любых бань, система которых включает в себя металлический котел, не будет отличаться эффективностью при отсутствии изготовленного из кирпича экрана, особенно зимой. Экран можно оформить в виде сплошной стены либо полностью обложить котел.

И в первом, и во втором варианте необходимо предусмотреть устройство отверстий в нижней части конструкции. Благодаря наличию данных отверстий возможен процесс конвекции воздуха, без которого не будет работать система теплоснабжения.

Заключительные положения

Для проверки прочностных качеств камней достаточно просто ударить их молотком либо друг о друга.

Однако отопление в бане трудно себе представить без качественного обогрева парной.

Для данной цели необходимо подобрать хорошие камни для бани.

Камни для бани должны хорошо аккумулировать и отдавать тепло, выдерживать высокие температуры, не должны растрескиваться, быть безопасными и экологически чистыми.

Для проверки прочностных качеств камней достаточно просто ударить их молотком либо друг о друга.

Пригодность к использованию можно проверить и путем нагрева камней до высокой температуры с последующим окунанием в холодную воду.

Отсутствие трещин свидетельствует о том, что камень пригоден для использования в бане. Оптимальный размер для камней — от 50 мм до 75 мм.

Как видите, изготовление самодельных котлов для бани не требует наличия специальных знаний и навыков.

При наличии необходимого инструмента, материала, времени и желания изготовить хороший котел вполне возможно.

Надеемся, что данная статья помогла ответить на вопросы о том, как изготовить котел, устроить систему отопления и отапливать помещения бани (парную, предбанник и т.д.).

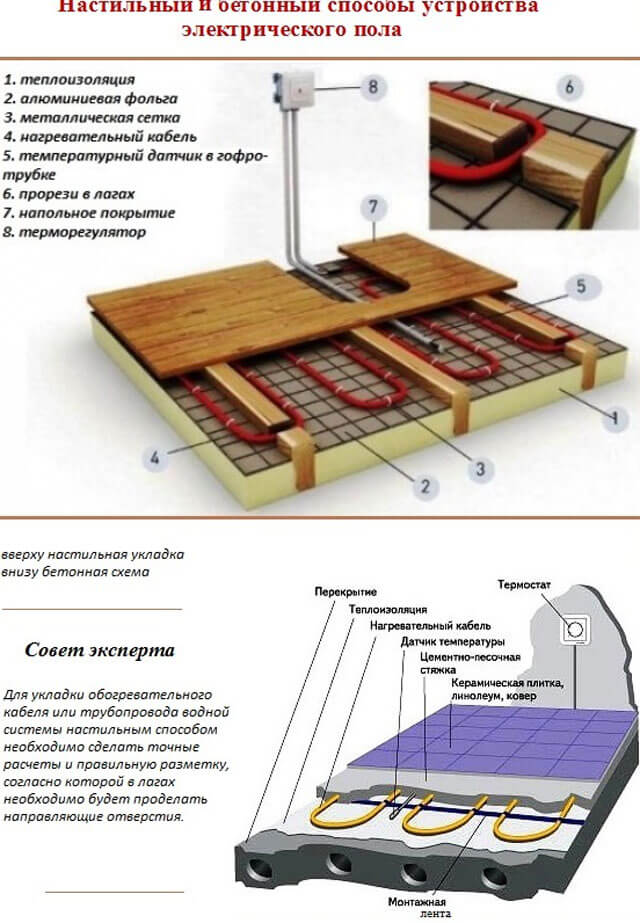

Отопление бани зимой тёплыми полами

На сегодняшний день при отоплении пола в бане часто используются керамзит, войлок и другие материалы. Слой утеплителя располагают между лагами или слоями строительного бетона. Ширина изолятора должна находиться в пределах 15 сантиметров. При этом стоит отметить, что благодаря использованию керамзитовой изоляции можно дополнительно сделать вытяжку в парной.

Чтобы установить в бане электрические тёплые полы, на гладкий и полностью чистый пол необходимо закрепить слой теплоизолирующего материала.

Затем следует установка специальной стальной сетки, отделяющей подводку от покрытия. После этого устанавливают направляющие рейки, по которым проходит электрический провод, и затем следует подсоединение к терморегулятору.

Здесь более подробно рассказывается о банных печах и теплоизоляции в помещении

Система теплый пол

Этот вариант отопления бани относится к современным способам, который в последние годы используют часто. Установить специальное оборудование без наличия соответствующего опыта довольно сложно.

Намного проще выполнить установку системы электрического пола и сделать такую работу можно самостоятельно:

  1. В первую очередь укладывают гидроизоляционный материал, на который помещают слой раствора.
  2. Далее следует обустройство теплоизоляции.
  3. Поверх слоя теплозащиты монтируют электрический кабель и вновь заливают стяжку.

Технология создания пола с водяным обогревом аналогична, но в этом случае используют не кабель, а прокладывают трубы для циркуляции горячего теплоносителя.

Печь для бани

Признайтесь себе, что вы и понятия не имеете на что нужно обращать внимание при выборе печи для бани

Ведь тут важно не «купиться» на рекламные уловки, а опираться только на правильные показатели качества печи

Чтобы это понять, нужно знать, из каких элементов складывается цена конкретной банной печи. Ведь у нас с вами не так много денег, чтобы отдавать их за красивые фразы.

Итак, на какие же показатели необходимо обратить внимание при покупке печи? Давайте разберемся…

Это очень важный и непростой вопрос при выборе печи. Обязательно подробно выясните о марке и свойствах стали. Многие думают: чем тоньше сталь, тем она сильнее греет, но и прогорать будет быстрее. Это не совсем так. Хромистая жаростойкая сталь снимает это противоречие.

Тут стоит заметить, что отличить на глаз жаростойкую сталь от обычной очень трудно. Поэтому будьте осторожны при покупке.

Здесь речь идет о тех поверхностях, которые нагреваются пламенем с одной стороны, а с другой соприкасаются с воздухом.

Ведь площадь этой поверхности нагрева, вместе с жаростойкостью стали – это главная ценовая определяющая любой печи. Чем больше площадь, тем дороже печь.

Здесь лучше покупать ту печь, у которой площадь нагрева больше.

Чем больше камней и чем они горячее, тем лучше. Емкость каменки оценить несложно, а вот с температурой камней будет сложнее.

Ведь камни нагреваются за счет тепла от поверхности нагрева печи. Тут вам нужно определить, какая часть поверхности печи нагревает камни, а какая нет. Соответственно, чем больше площадь этой поверхности, тем лучше.

Тут все просто – чем топка больше, тем лучше. Если вы не любитель попилить дрова, то лучше выбрать короткую топку. Низкая топка хуже высокой, ведь высота пламени в дровяной печи больше.

Здесь важны два параметра:

  1. Убедитесь, что колосник есть;
  2. Убедитесь что он чугунный.

Не стоит экономить на колоснике. Ведь без него очень сложно получить мощное пламя.

Канал для подачи вторичного воздуха

Эти каналы нужны для полного сгорания топлива в печи. Их не всегда видно, но лучше чтобы они были

Не забудьте обратить на нах внимание при покупке

Выносной топливный канал

Здесь необходимо убедиться, что канал жесткий, широкий и добротный. Главное чтобы вам топить было удобно.

Если для вас важен внешний вид печи, тогда обратите внимание на светопрозрачный экран. Он позволят видеть, как горит топливо, нужно ли подкинуть или пошевелить

И «фильмы про огонь» приятно посмотреть на большом экране.

Выбирайте его, как телевизор, по диагонали. Чем она больше, тем лучше и дороже.

Если печь красивая, с правильными формами и изгибами — это значит, что производитель постарался на славу. За такую печь не грех и заплатить побольше. А вот за кустарный облик не стоит отдавать свои кровные.

Покрытие и декорирование

Если вы готовы заплатить побольше, то выбирайте декор из нержавейки. Ее можно чистить и мыть, не повреждая первозданный облик.

Не стоит идти в магазин, если вы видели банную печь только на картинке. Иначе ушлый продавец продаст вам втридорога некачественный экземпляр. Возьмите с собой человека, у которого хотя бы есть баня и печь и тогда будет вам счастье.

Устройство водяного и инфракрасного пола

Схема газового котла.

Водяной теплый пол — это система труб, находящаяся между основой пола и его черновым покрытием. Трубы укладываются петлями по всей площади пола, для каждого помещения делается отдельный контур, поступление теплоносителя регулируется кранами, которые устанавливаются на каждый контур. Циркуляция теплоносителя осуществляется насосами. Для нагрева теплоносителя используют котлы (дровяные, газовые, электрические). При монтаже водяного пола своими руками необходимо учесть возможность утечки тепла через основание пола, чтобы этого не случилось, трубы укладывают на теплоизолятор с алюминиевой фольгой.

Инфракрасный теплый пол представляет собой пленку с излучающими элементами или нагревательный мат из карбоновых стержней. В помещениях с повышенной влажностью, а баня таковым и является, лучше использовать нагревательные маты. Инфракрасное излучение пола нагревает окружающие предметы, которые передают свою энергию воздуху помещения.

Такой способ обогрева эффективней конвекционного, а потому и энергозатраты на обогрев существенно ниже, чем у электрического конвектора. Монтаж инфракрасного пола своими руками проще, чем монтаж водяного пола. На сухое и чистое основание укладывается гидроизоляция, потом подложка, на которой монтируют систему из нагревательных матов. При монтаже необходимо учитывать все нюансы, указанные в инструкции производителя.

Конвекторы, отопление бани от жилого дома
Самый простой способ обогрева бани — использование электрических конвекторов. Чтобы чувствовать себя в бане как дома, достаточно подключить конвектор к сети. Однако такой способ отопления требует значительного расхода электроэнергии. Газовые конвекторы устройства более сложные, для их работы необходимо смонтировать систему подачи газа и воздуха в специальную камеру, где сжигается газ, и обеспечить отвод продуктов сгорания. Смонтировать своими руками такое отопление не представляется возможным, работать с газовым оборудованием должны специалисты. Установка этих устройств оправдана в производственных помещениях, в складах или гаражах. Для дома или бани они мало подходят.

Если дома работает отопление с жидким энергоносителем, то баню несложно подключить к отопительной системе жилого помещения. В бане монтируются радиаторы, соединяются трубами. Трубы выводятся, утепляются и укладываются в траншею, глубина траншеи должна быть ниже уровня промерзания грунта. Далее трубы заводим в дом и делаем соединение с отопительным контуром. То есть у дома появляется еще одна комната. Но прежде, чем сделать такое отопление, необходимо убедиться, что мощности котла достаточно.

Фундамент

Котел для бани из трубы также предусматривает наличие фундаментальной основы для расположения устройства. Несмотря на небольшой вес изделия, фундамент все равно является обязательным элементом. Это обусловлено тем, что даже минимальный и, казалось бы, незначительный перекос может привести к износу котла. И только прочный и надежный фундамент способен обеспечить долгосрочную эксплуатацию агрегата.

Самостоятельно сделать фундамент, чтобы установить котел в баню из трубы, несложно. Для начала требуется выкопать котлован необходимого размера. Стоит учитывать, что его длина и ширина должна быть на 10 см больше боковых сторон будущего котла. Глубина котлована будет зависеть от типа грунта и уровня его промерзания. На его дно требуется насыпать щебень, после тщательно его утрамбовать. Размер слоя не должен быть меньше 30 см. Сверху его требуется залить цементным раствором. После окончательного высыхания, которое завершится через двое суток после заливки, необходимо укрыть все гидроизоляционным слоем и еще одним слоем бетона. Здесь требуется проявить большую внимательность и тщательно выровнять уровень. Проверить горизонтальность можно с использованием строительного уровня.

Такой бетонный фундамент во время своего изготовления требует больших усилий. Чтобы выполнить поставленную задачу по его заливке, потребуется бетономешалка. Однако это основание имеет неоспоримые преимущества, в числе которых прочность и надежность.

Подготовка бетона

Котел для бани из трубы предусматривает обязательную подготовку основания для размещения. Чтобы оно было крепким, требуется правильно подготовить бетон для заливки. Для приготовления раствора необходимо использовать цемент, песок и щебень. Пропорции 1:3:4,5

Важно помнить, что в сыром песке также содержится влага, поэтому перед началом приготовления раствора его нужно высушить или отнять после несколько литров воды от общего количества

Обязательно нужно проверить песок на чистоту. Всем известно, что чем он чище, тем лучше будет схватываться с поверхностью. Щебень рекомендуется использовать мелкий, фракции которого составляет не более 2 см. Цемент быстро впитывает в себя влагу и начинает портиться, поэтому не рекомендуется покупать его заранее. Заливку фундамента рекомендуется осуществлять в летнее время.

Монтаж

Как установить котел в баню? Для этого необходимо вварить короб. В помещении все нужно обустроить так, чтобы короб, проходящий через поверхность стены, выходил или на улицу или в помещение для топки. Следующим шагом требуется установить дымовую трубу. На верхнюю крышку нужно положить камни.

Устройство дымохода

Монтаж котла в баню на этом не заканчивается. Требуется продумать дымоход. Его можно изготовить из нескольких элементов. Нижняя часть будет выполнена из жестяного материала, параметры которого составляют 1,5*150. Верхнюю часть требуется изготавливать из асбеста. Чтобы объединить обе детали нужно использовать заслонку.

Такой вариант создания дымохода пользуется большой популярностью. Это обусловлено высокими показателями пожароустойчивости, так как часть трубы, изготовленная из асбеста, обладает прочной защитой от повышенных температур.

Создание экрана

Для установки котла обязательно потребуется создание котла. В качестве основного материала при этом будет использоваться кирпич. Укладывать  экран можно с применением нескольких методик. Например, полностью обложить котел или оформить по его боковым сторонам стену. Однако стоит учитывать, что в нижней части конструкции должны быть вентиляционные отверстия, позволяющие циркулировать воздуху.

Облегчить задачу постройки котла можно, если использовать уже готовые ручки и заслонки. Тогда конструкция будет не только удобной, но и эстетичной. Водонагревательный бак можно создать самостоятельно. Для этого потребуется использовать отрезок трубы, к торцевой части которой необходимо приварить дно. В нем требуется прорезать отверстие, через которое будет проведена дымовая труба. Её необходимо зафиксировать ко дну бака сваркой

Обязательно стоит обратить внимание на качество шва, иначе вода будет протекать в топку

Теперь вы знаете, как сделать котел для бани. Чтобы он работал, остается только найти хорошие камни. Для возведения котла не потребуется особых знаний или навыков. Схема построения простая, поэтому будет понятна каждому человеку, который не обладает познаниями в области инженерии. Котел для бани своими руками – осуществимая задача. Именно от него будет зависеть уровень тепла и комфорта в бане. Никто не сможет ответить на вопрос, что лучше: печь или котел, ведь каждая из этих конструкций отапливает помещение, нагревает воду и обогревает камни.

Facebook

Twitter

Вконтакте

Одноклассники

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
