Разводка отопления: Разводка системы отопления в частном доме: схемы лучших вариантов

Содержание

Разводка отопления от котла в частном доме — схемы разводки труб отопления в доме

Эффективность работы отопительной системы зависит не только от правильного подбора котла по мощности, установки нужного количества радиаторов, но и выбора оптимального варианта их подключения. Разводка отопления в частном доме определяет способ попадания теплоносителя в радиаторы, температуру их нагрева, а значит и микроклимат в помещениях.

Варианты разводки отопления в частном доме

Разводка отопления от котла в частном доме может осуществляться тремя различными способами.

Однотрубная разводка отопления дома

Однотрубную схему еще можно встретить в зданиях, но в современных коттеджах она практически не встречается. Второе название этой схемы – «ленинградка». Оно возникло вследствие того, что данный вариант еще в довоенное время активно использовался в Ленинградской области и был изобретен местными специалистами.

Перемещение теплоносителя происходит на всем протяжении отопительной системы по единому трубопроводу. Разводка отопления от котла представляет собой кольцо. Оно начинается и заканчивается в теплогенераторе. На всем протяжении этого кольца последовательно подключены отопительные радиаторы.

Единственное достоинство данного метода – экономичность и простой монтаж. Но эффективность очень низкая, особенно если сравнивать с более современными вариантами.

Пройдя поэтапно сквозь все отопительные приборы, рабочая жидкость заметно остывает. Тепловая отдача отопительных приборов, дальних от теплогенератора в цепочке, намного ниже, чем у расположенных близко к источнику. Вследствие этого для эффективного отопления дома необходимо приобретать более мощный котел. Данное обстоятельство нивелирует экономию на трубопроводе, особенно если требуется обеспечение отопления в частном доме повышенных габаритов.

Двухтрубная разводка отопления дома

В отличие от предыдущего варианта, в данной ситуации имеются две магистрали. По одной из них (прямой) жидкость перемещается от теплогенератора последовательно ко всем батареям.

По второй (обратной), к которой производятся отводы от отопительных приборов, она направляется обратно в котельную. Снижение температуры теплоносителя при данном методе отопления в частном доме тоже возникает, особенно в дальних батареях, но оно существенно меньше, чем в предыдущем случае.

 Разводка труб отопления в доме данным способом имеет существенный недостаток – наличие большого количества соединений. Этим и объясняется второе ее название – тройниковая. Стыки трубопроводов влияют на надежность системы. Поэтому существуют ограничения на применяемые материалы и методы их укладки. В частности, не желательна скрытая укладка труб отопления из полипропилена.

Рекомендуемый материал для скрытой прокладки двухтрубки – сшитый полиэтилен. При открытом способе допускается использование полипропиленовых магистралей. Они выглядят эстетично, а возможное протекание в участках стыков легко обнаружить и (с помощью специалистов) устранить.

Коллекторная разводка отопления в доме

Этот способ наиболее эффективен. При его использовании каждая батарея индивидуально подсоединяется к коллекторной группе посредством прямого и отводного трубопровода. Остывания жидкости, если используется данная разводка отопительных труб, в случае их грамотного монтажа не происходит. Однако ее реализация наиболее затратная как по используемым материалам, так с точки зрения трудоемкости.

Вертикальные схемы разводки

Двух- и однотрубные схемы возможно реализовать вертикальным или горизонтальным методом.

Вертикальная разводка производится в коттеджах с количеством этажей, равным 2 или более. При этом, к вертикально смонтированным стоякам подсоединяются батареи.

Существуют варианты систем с верхним или нижним розливом. Вариант с верхним розливом оптимально использует разность давления жидкости теплого и охлажденного участков отопительного контура. Поэтому его часто можно встретить в системах с естественной циркуляцией. При наличии циркуляционного насоса такая схема сохраняет работоспособность, если он вышел из строя — происходит перестройка на гравитационный принцип.

При нижней подаче нужно организовать принудительное перемещение теплоносителя. Это удорожает систему отопления частного дома, однако, этот механизм дает больший эффект. Помимо этого, нижняя подача жидкости в радиаторы позволяет использовать меньшую суммарную протяженность трубопровода.

Горизонтальные схемы разводки

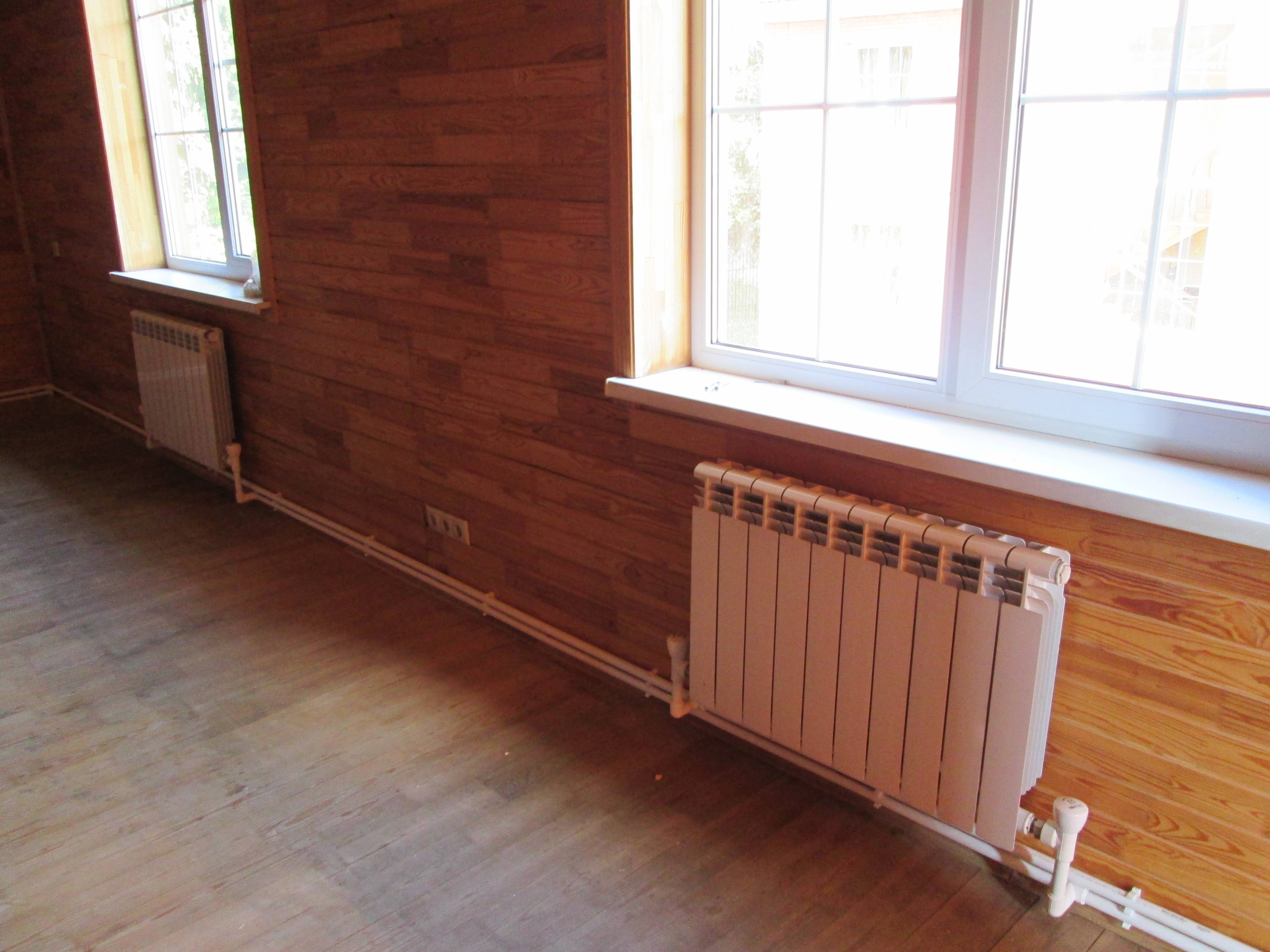

Горизонтальная схема разводки отопления в частном доме с нижней подачей реализуема, как при коллекторной, так и при одно- и двухтрубной системе. Горизонтальные трубопроводы, подходящие к радиаторам и отходящие от них, предпочтительнее стояков в плане эстетики. Их можно прокладывать скрыто — под полами или в естественных нишах на уровне пола. Вариант гравитационной циркуляции жидкости в контуре при горизонтальной разводке отопления в доме практически не применяется вследствие ее неэффективности, поэтому необходимо приобретение и установка циркуляционного насоса.

Существует три варианта горизонтальной разводки

  1. Коллекторный. Был рассмотрен выше. Наиболее эффективный вариант для обогрева помещений большой площади
  2. Тупиковый. Реализуется только в двухпроводных системах. Нагретый теплоноситель от котла по подающей трубе попадает в радиатор, а затем, отдав тепловую энергию, течет уже в противоположном направлении. Этот способ наиболее экономичный с точки зрения расхода трубопровода, но длина контура в этом случае велика (к тому же протяженность различных контуров разная), что делает затруднительным регулировку системы
  3. Попутный. В отличие от тупиковой разводки отопления частного коттеджа, рабочая жидкость в подающих и обратных магистралях перемещается не в противоположном, а в одинаковом направлении. Все циркуляционные контуры одинаковы по длине, это значительно облегчает регулировку. Но большая суммарная длина трубопроводов приводит к удорожанию системы. Особенно оно заметно, если речь идет об обогреве больших помещений.

Выбор труб для отопления

Эффективное теплоснабжение помещений зависит не только от мощности источника тепла, количества секций радиаторов и от того, насколько грамотно выбрана схема разводки отопления в частном доме. Многое определяется тем, насколько правильно подобраны отопительные магистрали.

Главными критериями, по которым осуществляется выбор отопительных трубопроводов:

  • Диаметр их сечения. Чем он больше, тем выше пропускная способность магистралей, меньше нагрузка на их стенки на разрыв. С другой стороны, увеличение этого параметра приводит к повышению стоимости системы. Наиболее грамотный подход – расчет диаметра труб на этапе проектирования. Но если проект не был выполнен или был недостаточно детализирован, стоит иметь в виду, что наружный диаметр стояков и лежаков при горизонтальной отопительной разводке в частном доме составляет 25-32 мм, а диаметр подводов к радиаторам – 16-20 мм
  • Мощность котла. Чем она выше, тем больше температура теплоносителя. Соответственно, необходимо подбирать магистрали, которые будут по паспортным значениям стабильно это температурное воздействие выдерживать
  •  Площадь отапливаемого пространства
  • Вид прокладки магистралей отопления в доме – скрыто или открыто
  • Используемый вариант разводки
  • Предельное давление в системе, вероятность возникновения гидроударов. Они чаще всего происходят в централизованной отопительной системе. В автономных системах есть возможность предотвращать гидроудары, установив группу безопасности и расширительный бак. Однако полностью исключить их вероятность нельзя

Материал отопительных трубопроводов

Большое значение имеет материал трубопроводов. Разводка отопления в доме может бы ть выполнена с использованием трубопроводов из следующих материалов:

Сталь (обычная или нержавеющая)

Ее преимущества – высокая теплопроводность, прочность (позволяет выдерживать перепады давления и другие механические воздействия), низкий коэффициент теплового расширения, длительный срок службы. Трубы из «черной» стали сравнительно недорогие.

Недостатки – большой удельный вес (как следствие – повышенная трудоемкость монтажа), невозможность гибких соединений без специальных отводов. Кроме того, недостатком обычной стали является подверженность коррозии, а нержавеющей – высокая цена;

Медь

Существуют отожженные и неотожженные медные трубы.

Процесс отжига состоит в нагреве до высокой температуры с последующим резким охлаждением. Неотожженные трубопроводы очень прочные (могут выдерживать давление в системе до 400 Мпа), но не обладают должной гибкостью. После отжига прочность значительно уменьшается, но приобретается эластичность и устойчивость к температурным перепадам.

Разводка отопления от котла в частном доме медью обладает достоинствами: низкий по сравнению со сталью удельный вес, стойкость к воздействию высоких температур, низкий коэффициент теплового расширения, эстетичный внешний вид (поэтому медные трубопроводы часто используют при открытом монтаже).

Однако следует помнить, что медь вступает в электрохимическую реакцию с алюминием, поэтому нельзя медные трубы состыковывать с алюминиевыми радиаторами. Другие недостатки – чувствительность к составу теплоносителя (твердые фракции могут повредить внутренние стенки из-за мягкости металла), высокая цена самих труб и фитингов.

Полипропилен

Этот материал не подвергается коррозии и к химическому воздействию, доступен по цене. Кроме того, у него низкий удельный вес, поэтому разводка труб отопления из полипропилена — несложный процесс. Они хорошо смотрятся в интерьере помещений, часто укладываются при открытом монтаже в двухтрубной системе.

Главные недостатки — низкая устойчивость к гидроударам (в первую очередь это касается неармированного полипропилена), и к высокой температуре теплоносителя. Некачественный монтаж соединений может легко привести к потере герметичности. Поэтому полипропиленовые трубопроводы не рекомендуется укладывать скрытым способом в тройниковой системе, где много стыков.

Сшитый полиэтилен

Основные преимущества — эластичность, высокая прочность (материал способен выдерживать давление до 10 бар), небольшой удельный вес, устойчивость к высоким температурам и химическим воздействиям, простота монтажа и обжима фитингов, гладкая внутренняя поверхность (что практически исключает вероятность засоров). Кроме того, полиэтиленовые трубы имеют длительный срок службы — до 50 лет.

Недостатки — высокая цена, низкая способность держать форму. Из-за этого, при открытом монтаже, трубопроводы провисают, их приходится фиксировать часто расположенными хомутами. Это портит интерьер помещений. Поэтому (а также в силу высокой прочности соединений) полиэтиленовые магистрали применяются при монтаже скрытым способом.

Металлопласт

Этот материал устойчив к высокой температуре и химическим воздействиям, обладает высокой прочностью. Трубы из него можно состыковывать со стальными участками. Это важно, когда приходится заменять участок отопительного контура.

Однако металлопластик критичен к низким температурам — при замерзании теплоносителя они могут лопаться. Еще один недостаток – низкая устойчивость к воздействию УФ-лучей.

Советы и рекомендации

  • Перед тем, как приобретать материалы и производить укладку магистралей рекомендуется заказать проект будущей отопительной системы. Это значительно уменьшит вероятность ошибок. Если проект по каким-либо причинам не выполняется, то необходимо произвести инженерные расчеты – теплотехнический и гидравлический
  • Если осуществляется скрытая разводка труб отопления в доме по тройниковой схеме, необходимо использовать трубопроводы из сшитого полиэтилена (это более предпочтительный вариант) или металлопласта с пресс-фитингами. Эта схема предполагает большое количество соединений, поэтому предъявляются повышенные требования к их надежности
  • Если выполняется скрытая прокладка труб отопления в частном доме, то перед тем, как скрыть магистрали в полу, необходимо выполнить гидравлические испытания. В случае обнаружения неполадок устранить их и протестировать повторно. И только после этого заливать или закрывать трубопроводные магистрали
  • При открытом монтаже следует отдавать предпочтение магистралям из меди или полипропилена как наиболее эстетичным
  • В системах с гравитационной циркуляцией теплоносителя котел целесообразно устанавливать ниже уровня отопительных радиаторов. Наилучший вариант — использование для этих целей подвальных или цокольных помещений. Чем больше будет разница по высоте, тем выше будет давление в системе, и тем эффективней она будет работать
  • Если по каким-либо причинам затруднительно осуществить скрытую укладку трубопроводов, но при этом есть желание не испортить интерьер помещений, то магистрали можно спрятать в пластиковых кабель-каналах. Другой вариант — использовать для этих целей гипсокартонную перегородку, за которой производить монтаж магистралей
  • Если разводка отопления в частном доме производится по тупиковой горизонтальной схеме, рекомендуется производить балансировку. Она заключается в установке дросселей на ближайшие к источнику тепла радиаторы. Это делается для ограничения циркуляции теплоносителя через эти радиаторы. В противном случае основной поток будет проходить через них, а в дальних радиаторах теплоноситель будет постепенно остывать
  • При прокладке отопительных магистралей следует избегать резких последовательных переходов по высоте (подъемов и спусков). В образовавшихся «горках» будет накапливаться воздух, препятствующий циркуляции теплоносителя. Если такая траектория необходима, и сделать по-другому нельзя, вверху устанавливаются клапаны, через которые воздух будет своевременно выпускаться
  • При использовании трубопроводов из сшитого полиэтилена и металлопласта настоятельно рекомендуется использовать инструмент и фитинги, которые изготавливают производители или рекомендуемые ими. В противном случае качество соединений может оказаться низким, что может привести к нарушению герметичности
  • Если применяется коллекторная разводка труб отопления в частном доме, и планируется монтаж, как радиаторов, так и водяных «теплых полов», необходимо, на «теплые полы» подавать теплоноситель, температура которого существенно ниже. Температура жидкости в радиаторах при необходимости может достигать 80-90 градусов С, в то время, как в трубах «теплых полов» она не должна превышать 50-55 градусов С. Превышение этой температуры может привести к повреждению напольного покрытия
  • При однотрубной отопительной системе не рекомендуется установка более 5-6 радиаторов. В противном случае дальние от котла батареи будут очень плохо прогреваться и, соответственно, в помещениях будет низкая температура
  • Если трубы соединяются друг с другом с помощью пайки, не следует передерживать паяльник в месте их соединения. Это может привести к уменьшению в этом месте внутреннего диаметра магистрали, созданию «узкого места» в системе
  • Желательно, чтобы длина отопительного контура при естественной циркуляции теплоносителя не превышала 30 метров, иначе равномерного прогрева может не происходить. В этом случае следует приобрести и установить циркуляционный насос, перейти к схеме с принудительным перемещением теплоносителя. Это является эффективным решением проблемы

Существуют и другие нюансы, которые необходимо учесть при организации системы теплоснабжения коттеджа. Не торопитесь, и перед началом работ подробно изучите технические особенности. Это поможет Вам организовать полноценный контроль над работой выбранных Вами Подрядчиков.

Читайте другие статьи по данной тематике
Услуги по данной тематике

Способы разводки труб отопления | Отопление дома и квартиры



Вступление

Теплоносителем в системах отопления служат вода или антифриз. Теплоноситель постоянно циркулируют по системе, перенося тепло по водопроводным трубам от отопительного котла до отопительных приборов. Сделать разводку труб к отопительным приборам можно двумя принципиально разными способами. Принципиально различаются однотрубный и двухтрубный способы разводки труб отопления.

Сразу отмечу, что выбирается способ разводки по наличию в доме чердака, количеству этажей и планируемым расходам. Выбор способа разводки труб не зависит от дополнительных источников отопления, систем вентиляции и установленных кондиционеров. Хотя место установки может повлиять на прокладку стояков отопления. Выбрать любой кондиционер для вашего дама вы можете на сайте https://mirkond.ru/ компании Мир кондиционеров. Продажа климатической техники основное направление деятельности компании.

Способы разводки труб отопления

Рассмотрим два основных способа разводки труб отопления.

Однотрубная разводка труб отопления



На рисунке 1 представлена однотрубная разводка труб отопления. При такой разводке труб, теплоноситель (вода или антифриз) последовательно переходит от радиатора к радиатору, остывая по пути. При такой разводке труб последний радиатор  будет холоднее первого. Причем чем больше радиаторов в этой цепочке, тем меньше будет греть последний радиатор. По этим причинам однотрубная система не может создать качественную систему отопления дома. Хотя к плюсам этой системы можно отнести ее дешевизну и простоту монтажа. Применяются с верхней разводкой труб, требуют наличие чердака или технического верхнего этажа.

Двухтрубная разводка труб отопления

Гораздо более эффективна двухтрубная система разводки труб отопления. Она представлена на рисунке 2. При таком способе разводки труб отопления к радиатору подводятся две трубы. Одна прямая, вторая обратная. При такой разводке труб температура теплоносителя одинакова  на входе всех приборов отопления.

Если в двухтрубной системе отопления  радиаторы подключать параллельно, то такая разводка труб так и называется, двухтрубной  параллельной разводкой теплопровода.

Коллекторная разводка труб отопления

Если к каждому радиатору подводить две отдельные трубы, прямую и обратную, не соединенные между собой, то такая разводка называется «лучевая». Так как трубы,при такой разводке, подводят к радиаторам от блока управления (коллектора), то чаще такую систему называют коллекторной.

Несомненные достоинства коллекторной системы это возможность регулировать температуру каждого радиатора по отдельности, что, несомненно, создает повышенный комфорт в доме. Хотя следует отметить, что коллекторная разводка труб отопления более дорогая в исполнении.

©Obotoplenii.ru

Другие статьи по теме: Монтаж отопления





Разводка отопления в частном доме своими руками — Отопление и утепление

Содержание статьи

Работы по обустройству системы отопления в частном доме можно выполнить самостоятельно, если у вас есть первичные навыки работы с инструментом и сам инструмент, а можно заказать у специализированной организации.

Но, в любом случае, разводка отопления в частном доме своими руками начинается с теоретической части. Вам потребуется определиться с тем, какую схему разводки системы отопления вы выбираете, каким образом будет циркулировать в ней теплоноситель и котел, какой марки будет установлен в систему для нагрева теплоносителя.

Варианты организации схем разводки системы отопления жилого дома


Сегодня лицо, планирующее такую работу, как разводка труб отопления в частном доме самостоятельно, обустроить систему отопления, имеет возможность выбрать один из четырёх наиболее часто используемых для указанных целей вариантов:

Вариант лучевого способа разводки отопительной системы

Разводка системы отопления в частном доме, выполненная по указанному варианту, обладает следующей особенностью: подающая труба выводится в самую верхнюю точку дома (обычно, на чердак), здесь к каждой трубе подаётся собственный луч.

Получаем своеобразное солнышко с лучами подачи горячего теплоносителя к радиаторам. (Иная аналогия – фонтан).

Коллекторная обогревательная система

Схема разводки труб отопления по указанному варианту классифицируется, как самая эффективная и производительная. Основу составляет собранный на чердаке коллектор, через трубы которого осуществляется распределение теплоносителя. Правильная разводка труб отопления и установленная в коллекторе запорная арматура позволяют, при необходимости, отсечь любой из контуров без прекращения работы всей СО.

Считается самой удобной моделью СО именно данная система. Теплоноситель на радиаторы подаётся через коллектор. В нём же смонтированы элементы управления, что даёт возможность регулировать значение температуры в любом помещении, а также выполнять замену и ремонт вышедшего из строя узла без отключения всей системы отопления.

Существенным минусом считается большой расход материалов при монтаже СО по упомянутой схеме, а также требование об обязательном монтаже шкафа-коллектора.

Схема разводки отопления частного дома, собранная по однотрубному варианту


Этот вариант достаточно прост в реализации, потребует минимальных расходов на приобретение комплектующих и монтажные работы. Всё это делает его сегодня наиболее востребованным вариантом монтажа отопительных систем в частных жилых домах и на иных объектах.

Схема разводки труб отопления в этой версии позволяет теплоносителю последовательно переходить от одного отопительного прибора к другому. Причём в каждом последующем, температура будет ниже, чем в предыдущем. Очень часто до последнего радиатора теплоноситель доходит уже с низкой температурой, которой для отопления явно недостаточно.

Разводка труб отопления в доме по указанной версии практически исключает возможность регулировки системы, т.к. перекрытые батареи не пускают теплоноситель далее. А если возникает потребность отремонтировать какой-либо отопительный прибор в подобных СО сливают весь теплоноситель.

Двухтрубная система отопления дома

Обойдется значительно дороже предыдущей версии, и по срокам потребует большего времени на сборку и регулировку. Однако позволит получить серьёзный выигрыш в качестве отопления, производительности работы системы и её эффективности.

Разводка отопления в частном доме своими руками по указанной схеме прогревает объект гораздо лучше. Здесь в обязательном порядке присутствует две трубы, которые подводятся до каждого радиатора. Правильная разводка труб отопления обеспечивает следующее перемещение теплоносителя. По верхней поступает горячий теплоноситель, а по нижней отводится охлаждённый.

Достоинство схемы: параллельное подключение всех отопительных приборов. Схема разводки отопления частного дома по указанной версии позволяет выполнять ремонт вышедшего из строя элемента без отключения всей СО.

План отопления по способу циркуляции теплоносителя в системе

Во всех функционирующих в настоящее время СО, теплоноситель циркулирует по одному из указанных ниже вариантов.

Естественная циркуляция, иное наименование – гравитационная

Теплоноситель в данном случае перемещается за счёт использования разности в плотности жидкости, имеющей различные температуры. Горячая имеет меньшую плотность, поэтому поднимается в верхнюю часть системы. Холодная более тяжёлая, соответственно она уходит вниз.

Для того чтобы облегчить движение теплоносителя в таких системах трубы монтируют под небольшими углами по горизонтали, чтобы способствовать самотёку.

Основные преимущества такой системы – полная автономность и max простота сборки. Минусы: потребность в большом количестве труб крупных диаметров. Отсутствие возможности установить в таких СО современные модели радиаторов, имеющих небольшие сечения и жёсткое требование по уклону магистрали.

Принудительная циркуляция

В этой версии теплоноситель перемещается работающим циркуляционным насосом. А его излишек, образующийся при нагреве до высоких температур, вытесняется в расширительный бак.

В большинстве вариантов СО баки выполняются закрытыми, что обеспечивает его защиту от испарения. В обязательном порядке закрытые баки используются в системах, где теплоносителем выступает любой из растворов гликолей.

Такие системы обязательно оборудуются манометрами. При монтаже данных систем вам предстоят дополнительные расходы: потребуется купить терморегуляторы, насос, манометр, бачок и т.п.

Преимущества указанного варианта СО, которыми обладает разводка отопления двухэтажного частного дома по указанному варианту: требуется min объём теплоносителя, меньшие потребные диаметры труб, конструктивно реализованные возможности регулировки температуры прогрева радиаторов и т.п.
Минус: зависит от наличия электричества для работы насоса.

Схема отопления по технике разводки и расположения трубопроводов

При выборе данной версии её монтаж лучше поручить профессионалам, так как он достаточно сложен.

По типу монтажа различают:

  • Горизонтальная СО. Достаточно удобна тем, что здесь не требуется монтажа стояков для последующего разветвления по имеющимся помещениям.
  • Вертикальная СО. Не имеют воздушных пробок и просты в монтаже.

По направлению, в котором движется теплоноситель, выделяют:

  • Прямоточные. Теплоноситель движется от котла по СО, к котлу.
  • Тупиковые. От источника тепла движутся в противоположном направлении.

Схемы отопления частного дома, разводка труб в которых выполнена по одному из вышеперечисленных вариантов, требует от исполнителя качественно выполненных предварительных расчётов и тщательно подобранного нужного оборудования.

Его, в дальнейшем, потребуется смонтировать строго по расчётной схеме, в противном случае, собранная СО может плохо работать.

Как подобрать оптимальный вариант разводки отопления для частного дома?

При определении требуемого варианта СО необходимо учитывать несколько исходных параметров:

  • Общую площадь помещения, которое будет отапливаться указанной системой;
  • Количество этажей;
  • Мощность отопительного котла, который планируется установить в систему;
  • Какую схему циркуляции теплоносителя планируется взять за основу.
Загрузка…

Схемы разводки систем отопления | Блог инженера теплоэнергетика

       Доброго времени суток, уважаемые читатели! Схемы разводки отопления бывают однотрубные и двухтрубные, с верхней и нижней разводкой, вертикальные и горизонтальные, тупиковые и со встречным движением воды. В основном в жилых домах и зданиях преобладает вертикальная однотрубная схема разводки. С семидесятых годов и до окончания советского времени отопление большей части зданий строили именно по однотрубной системе. Да и в новые времена отопление немалой части зданий смонтировано именно по этой схеме.

      Раньше объяснялось это тем, что однотрубная система требует меньшего расхода труб, проще в монтаже, более устойчива по гидравлике (если не применять регулирующую арматуру). Да и сейчас немало сторонников у данной схемы разводки отопления. Если зайти на тематические форумы, то там можно встретить темы, где идут жаркие споры между сторонниками и противниками однотрубной системы.

       Что из себя представляет однотрубная система, например с нижней разводкой? Это система, в которой вода уходит из подачи  снизу вверх в стояк, и пройдя вертикально все здание, возвращается через другой, параллельный стояк в обратку.Такая разводка называется вертикальная нижняя однотрубная.

По такой схеме подключено подавляющее число многоэтажек, построенных на закате советской эпохи. Отличия только в том, что где то разводка делалась с перемычками, или по другому замыкающими участками, где то без перемычек, где то с трехходовыми кранами на перемычке. На фото с перемычкой и трехходовым краном. Реже встречается верхняя однотрубная схема разводки отопления. Схема эта характерна тем, что из теплоузла выходит так называемый главный стояк большого диаметра, и затем уже с верхнего этажа разводка идет сверху вниз.

Кроме этого, схема разводки отопления может быть с тупиковым или попутным движением воды. Тупиковое движение воды, это когда вода затекает в радиатор в одном направлении, а выходя из него движется в противоположном направлении, как на фото ниже.

Схема с попутным движением воды, когда вода затекает в радиатор в одном направлении, и выходя из него, движется в том же направлении, как на фото ниже.

Принципиальное отличие между между этими двумя схемами в том, что разводку отопления с попутным движением воды легче сбалансировать по гидравлике. Разрегулировка в такой системе встречается гораздо реже, чем в схеме с тупиковым движением воды. Дело в том, что все циркуляционные кольца в системе с попутным движением примерно равны между собой по длине, сооответственно и потери давления примерно одинаковы. В системе же с тупиковым или встречным движением, чем дальше стояк от теплоузла, тем длинее циркуляционное кольцо, в которое он входит. Отрегулировать по гидравлике  такую систему гораздо труднее. Все так, но за хороший баланс по гидравлике в системе с попутным движением приходиться платить повышенным расходом трубопровода, то есть протяженность труб больше, чем в системе с тупиковым движением.

       Есть у однотрубной системы и недостатки, и самый главный, что на ней трудно приживается современная регулирующая арматура (балансировочные клапаны, радиаторные термостаты). Действительно, если поставить на радиатор в однотрубной системе регулятор с термоголовкой (термостат), то он будет только снижать или повышать температуру в комнате, то есть регулировать внутреннюю температуру, не более того.Экономии теплоэнергии у вас не будет, так как теплоноситель, миновав радиатор с термостатом, в том же количестве уйдет далее по стояку к другим радиаторам. С балансирочными клапанами вроде попроще, ставят их на однотрубную схему разводки отопления. На стояк, который идет с подачи ставят обычный запорный кран, на стояк, который уходит в обратку — балансировочный клапан. Есть схемы, где оба кран балансировочные. Вообщем, конечно, можно при желании отбалансировать однотрубную систему.

       Однако, все же более лучшей для регулировки является двухтрубная система отопления.

Гидравлическая регулировка здесь намного проще, зачастую балансировочные клапаны по стоякам и не требуется. Двухтрубную систему можно регулировать даже просто обычным запорным  краном советского образца.

Но обычно используют стандартную схему обвязки радиаторов с обычным запорным шаровым краном на одном поводящем трубопроводе к радиатору, и регулирующим краном на другом трубопроводе к радиатору. Можно очень даже неплохо отбалансировать систему. Двухтрубная система также бывает с верхней и нижней разводкой. с тупиковым и встречным движением воды, вертикальной и горизонтальной.

       Самой перспективной и современной представляется горизонтальная система разводки отопления. Ведь самый главный и неустранимый недостаток вертикальных систем отопления, что однотрубных, что двухтрубных — это невозможность поставить счетчик потребления теплоэнергии на отдельно взятую квартиру или даже этаж. Все это, кстати, очень тормозит реальное энергосбережение, так как стимула нет никакого, раз счет за тепло выставляют по каким то расчетным цифрам. Пусть даже в подвале, в теплоузле, и стоит общедомовой прибор учета тепла. Горизонтальная разводка отопления подразделяется на лучевую и периметральную. Периметральная — как становится понятно из названия, разводка по периметру помещения. Более удобной для регулировки и учета является лучевая разводка отопления.

Ввод, регулировка и учет такой такой системы отопления напоминает ввод электричества в квартиру. Также распределительные шкафы, только вместо автоматических выключателей, УЗО, электросчетчиков, и проводки — балансировочная арматура, приборы учета и контроля, распределительные коллекторы.

       Сам я придерживаюсь стороны приверженцев двухтрубной схемы разводки отопления. Хотя понятно, что в советское время широкое применение однотрубной системы было оправдано с точки зрения капитального строительства и темпов возведения жилья.

Буду рад комментариям к статье.


Поэтажная разводка отопления

Отопление в квартире вызывает не меньше вопросов, чем отопление в частном доме. Грамотно подобранное оборудование, комплектующие, а также комплексный подход к проектированию решает многое, но не всё. Для того, чтобы теплообмен был качественным, в первую очередь нужно определиться с тем, как располагать трубопроводы. В последнее время всё больше собственников жилья предпочитают поэтажную разводку отопления. О том, что представляет собой такая система, читайте в нашей новой статье.



Принцип работы поэтажной разводки



Монтаж поэтажной разводки требует ответственного подхода и профессионализма со стороны исполнителя. Именно поэтому раньше данная система использовалась крайне редко. Сейчас ситуация меняется и вот почему. Поэтажная разводка удобнее и производительнее. Она относится к двухтрубным и предполагает наличие подающего и обратного контура.





Разводка выполняется по периметру всех этажей, а на радиаторы в обязательном порядке ставится воздушник или кран Маевского (так называют данное устройство специалисты).



Преимущества поэтажной разводки
  • Совместима практически с любыми счётчиками
  • Возможность устанавливать радиаторы с нижним подключением
  • Отсутствие дополнительных линий. Кроме главного, других стояков нет.
  • Высокая теплоотдача при отсутствии нагромождений оборудования в комнатах



Помимо достоинств можно выделить два недостатка. Первый заключается в необходимости компенсаторов, особенно в разветвлённых системах. Второй называют минусом лишь отчасти — на батареи ставят краны Маевского. С одной стороны это занимает много времени, с другой — наличие таких устройств делает эксплуатацию более эффективной. Прежде всего это касается загазованности. Воздух, осевший внутри приборов отопления, снижает функциональность системы, в частности замедляет циркуляцию теплоносителя, скачет давление — всё это нередко приводит к поломке. Перечисленных проблем можно избежать, установив на обогревателе отводчик воздуха.





По сути, кран маевского это резьбовой фитинг, который чаще устанавливается сбоку или сверху на радиатор. Визуально он напоминает небольшой цилиндр, внутрь которого встроен клапан и винт. Пользоваться воздушником очень просто. Когда нужно будет спустить воздух, достаточно будет всего лишь открыть кран.





Поэтажная разводка с коллекторами отопления



Довольно часто поэтажную горизонтальную разводку делают вместе с коллекторами отопления. Они выполняют роль буферных ёмкостей и позволяют варьировать температурный режим с учётом характеристик устройств, используемых в разводке.





Подающий и обратный коллекторы выводятся на основной стояк, а он, как правило, есть на на каждом этаже. К ним в свою очередь присоединяют радиаторы и трубы. Последние чаще всего изготовлены из металлопластика. Такой вариант разводки сохраняет все преимущества, свойственных двухтрубным системам. Однако есть и некоторые нюансы, на которые стоит обратить внимание. Метраж трубопроводов может получится больше, чем в стандартной разводке. Но в то же время количество соединений между трубами сокращается, что обеспечивает высокую герметичность ответвлений и как следствие — безопасность.





Традиционно коллектор отопления устанавливают в домах с оборудованными котельными. Котел обеспечивает нагрев жидкости. Циркуляционный насос отвечает за транспортировку теплоносителя, направляя его в соответствующий контур. Длина гребенки зависит от того, сколько устройств к ней подключено.





Стальные коллекторы из нержавейки пользуются спросом, благодаря своей долговечности. Профили металла проходят поэтапную обработку, раскройку и шлифовку, что гарантирует прочность и высокую сопротивляемость внешним воздействиям.

Некоторые специалисты предлагают отказаться от радиаторов, заменив их теплым полом. Трубы в такой системе находятся под стяжкой и не портят интерьер. Правда, сторонники напольного отопления забывают, что подобная разводка обойдётся значительно дороже, тем более, если она полностью заменит батареи. В связи с этим разумнее будет сочетать два способа обогрева — радиаторное и напольное.

Разводка системы отопления для дачи и частных домов под ключ!

Разводка системы отопления

Разводка отопления от котла в частном доме – одна из основных услуг от нашей компании. Воспользовавшись ею, вы сможете полностью решить проблему монтажа системы теплоснабжения, причем все будет выполнено гарантированно качественно и безошибочно.

Что собой представляет данная услуга?

Правильная разводка отопления в частном доме крайне важна, ведь если сама система будет смонтирована с ошибками, даже самое качественное отопительное оборудование не окажется эффективным. Сама услуга представляет собой совокупность работ, связанных с монтажом отопительных трубопроводов и радиаторов.

Основные схемы разводки

Существуют разнообразные схемы разводки отопления в частном доме, выбор конкретного варианта в каждом случае зависит от индивидуальных особенностей дома, а также от требований к отопительной сети в нем. При этом важно подобрать оптимальную технологию, чтобы добиться наибольшей отдачи оборудования, следовательно, получить максимальную экономичность. Вот только некоторые распространенные виды схем:

  • лучевая разводка системы отопления – принцип заключается в создании нескольких отдельных контуров, подключаемых к одному котлу; это часто безальтернативный вариант при отоплении зданий довольно большой площади при условии, что необходимо использовать минимум отопительного оборудования;
  • горизонтальная разводка системы отопления – классический вариант для частных одноэтажных домов – трубы, соединяющие батареи прокладываются по контуру здания, охватывая практически весь его периметр; это отличная экономически обоснованная схема, но подходит только для частных домов обычных размеров;
  • схема разводки отопления частного дома 2 этажа – фактически это создание двух систем горизонтальной разводки на этажах, соединяемых между собой перемычками; работает такая сеть только с применением циркуляционного насоса достаточной мощности.

Это только несколько наиболее распространенных вариантов, но при необходимости нашими специалистами может быть применена и другая по типу разводка радиаторов отопления в зависимости от особенностей проекта дома.

Одно- и двухтрубная разводка отопления

Помимо прочего схема разводки отопления частного дома может быть одно- или двухтрубной. Каждая из систем имеет свои преимущества и недостатки, из-за чего выбор определенного типа также индивидуален для каждого объекта. Причем выбирать желательно не самостоятельно, а довериться мнению специалистов.

В частности, однотрубная система отопления с нижней разводкой схема которой на данный момент является наиболее распространенной, представляет собой систему, в которой теплоноситель циркулирует по единственной трубе.

К ней подключаются батареи, от каждой из которых к трубопроводу отходит два патрубка – впускной и выпускной. Главное достоинство, которым обладает такая разводка системы отопления – минимальные расходы на материалы и экономия на монтаже. Однако существует и недостаток – каждая следующая батарея нагревается чуть хуже, поэтому такая система не является оптимальным вариантом для больших домов.

Для больших зданий лучшим вариантом станет схема двухтрубной системы отопления с нижней разводкой.

  • 1. стояк
  • 3. регулирующий кран
  • 5 -регулирующая арматура
  • 2. нагревательные приборы
  • 4. выпуск воздуха
  • 6. обратная магистраль.

В ней горячий теплоноситель подается к батареям по одной трубе, а охлажденная жидкость возвращается к котлу по другой. Это гарантирует минимизацию перепада температур между первым и последним радиатором, что позволяет создавать отопительные сети довольно большой протяженности. Правда, отопление двухтрубное с нижней разводкой будет стоить чуть дороже из-за большего количества расходуемых материалов и увеличенного объема работ.

Почему нужно обращаться к специалистам?

Многие заказчики изначально обращаются к профессионалам только для того, чтобы расспросить, как сделать разводку отопления в частном доме, но рассчитывают выполнить работы своими силами. Это не верный подход, поскольку он чреват неприятным сюрпризами в итоге. Чтобы создать правильно работающую систему, необходимо обладать немалыми знаниями и успешным опытом. Нужно знать, как защитить систему от гидроударов, как рассчитать мощность циркуляционного насоса или обойтись без него. Поэтому даже если вы позвоните мастеру, и он посоветует оптимальный для вашего объекта тип разводки системы отопления, это не гарантирует итоговый успех.

Самым разумным решением станет приглашение специалистов на выполнение всего комплекса работ, от начала и до конца. И если вы обратитесь в нашу компанию, такие услуги не обойдутся вам дорого. Но зато вы будете уверены, что разводка труб отопления в частном доме будет выполнена на 100% правильно и надежно.

Вертикальная и горизонтальная разводка системы отопления

От типа разводки системы отопления в квартире или доме напрямую зависит уровень теплообеспечения. Самыми распространенными схемами являются однотрубная и двухтрубная горизонтальная система отопления.

Виды разводки

Устройство системы отопления

В любой квартире все элементы отопительной системы подсоединяются по той или иной схеме. Трубопровод может иметь вертикальную или горизонтальную разводку.

В первом случае основной лежак проходит в подвале. От него отходят стояки меньшего диаметра, к которым подключаются трубы и радиаторы в квартире. Основное преимущество вертикальной разводки — ее дешевизна и простота.

Вертикальная разводка

Однотрубная вертикальная система может иметь верхнюю или нижнюю разводку. Оба вида обладают своими техническими особенностями. При монтаже однотрубной вертикальной системы с верхней разводкой труб подающий трубопровод прокладывается в чердачном помещении или на техническом этаже. Из лежака теплоноситель по последовательно подключенным стоякам подается в квартиры.

Такая система отличается статичностью. Масштабировать ее, изменяя количество радиаторов и устанавливая регуляторы, не получится. Она способна обеспечить экономию труб при монтаже, но требует установки большого количества нагревательных приборов. Однотрубные вертикальные системы хорошо подходят для проектов, предусматривающих естественную циркуляцию теплоносителя.

Двухтрубная система с нижней разводкой имеет подающий трубопровод и обратку. Они прокладываются по поверхности пола или в полу, например, в стяжке. При реализации такой системы теплоноситель поступает в каждую батарею независимо. Не лишена нюансов и такая схема. Каждый радиатор обязательно должен иметь кран, через который можно спустить воздух.

В отличие от однотрубных систем, двухтрубные относятся к регулируемым схемам. Построенные подобным образом коммуникации позволяют отключить любой нагревательный прибор в сети. Не характерен для них и перерасход радиаторов, но общая протяженность трубопровода будет значительно больше по сравнению с однотрубной схемой. В многоквартирных домах двухтрубная система имеет еще один нюанс. Установить индивидуальный теплосчетчик здесь практически невозможно. А использование общедомовых счетчиков тепла выгодно в основном для жильцов первых этажей.

Горизонтальная разводка

Основой горизонтальной разводки является подающий стояк, проходящий через все этажи. К стояку подключаются лежаки, подающие тепло в отдельные квартиры. Использование горизонтальной разводки требует тщательного утепления стояка, так как здесь возникают значительные теплопотери. Для максимально возможного сокращения потерь тепла стояки нередко устанавливают в специально оборудованных шахтах.

Однотрубные схемы имеют узкую область применения — обогрев помещений большой площади. Поэтому в жилых домах они практически никогда не монтируются. Горизонтальная двухтрубная система хорошо подходит для обеспечения теплом многоквартирных домов.

Монтаж двухтрубной системы отопления в общих чертах выглядит следующим образом:

  • От главного подающего стояка по каждому этажу прокладываются подающая труба и обратка, а также подключаются радиаторы.
  • На всех радиаторах без исключения монтируется запорная арматура.

Важное преимущество схемы — возможность поэтажного подключения/отключения тепла. Лежаки можно проложить в стяжке пола. Такая схема позволяет использовать радиаторы с нижним подключением. Все это хорошо сказывается не только на теплообеспечении, но и на эстетической привлекательности квартир. Нельзя не отметить и еще один важный факт — возможность установки индивидуальных теплосчетчиков.

При всех своих неоспоримых достоинствах система не идеальна. Сложность заключается в необходимости установки компенсаторов при значительной протяженности ветки магистрали. Усложняется и эксплуатация системы в целом, так как установка запорной арматуры и воздушных кранов требуется на каждом радиаторе без исключения.

Коллекторная разводка

Схема разводки отопления в частном доме

Отдельно стоит рассказать еще об одной популярной схеме разводки — это двухтрубная коллекторная поэтажная система. Ее особенность заключается в монтаже подающего и обратного коллекторов на каждом этаже. Как и в случае уже описанного варианта, сердцем системы является общий подающий стояк. При большом количестве потребителей в доме допускается установка нескольких стояков. На каждом этаже монтируется два коллектора — подающий и обратный, а уже от них идут трубопроводы, подводящие теплоноситель к радиаторам.

В отличие от традиционных вариантов, коллекторная поэтажная схема обладает значительной протяженностью трубопровода. Учитывая, что для монтажа схемы применяются металлопластиковые трубы, реализация такого проекта оказывается дороже обычных вариантов.

Важно! Несмотря на этот недостаток коллекторные схемы с точки зрения эксплуатационных особенностей значительно эффективнее и проще других вариантов. Это делает их все более популярными не только в многоэтажном, но и в индивидуальном строительстве.

Двухтрубная коллекторная система гарантирует равномерную подачу тепла во все помещения. Для сравнения стоит вспомнить принцип работы однотрубных схем. В них подача и отвод тепла осуществляется по одной трубе, а радиаторы подключаются параллельно. По мере продвижения по трубопроводу теплоноситель остывает. В результате — чем дальше располагаются радиаторы от подающей трубы, тем холоднее в них вода, и, как следствие, ниже температура воздуха в помещении. Установить регуляторы в таких схемах подключения невозможно. Поэтому даже в пределах одной квартиры нельзя добиться равномерного тепла.

Двухтрубные схемы позволяют свести этот недостаток к минимуму. Остывший теплоноситель отводится из системы по обратке. Вода не остывает при продвижении от радиатора к радиатору, а значит, во всех помещениях будет приблизительно одинаковая температура. Такие тепловые показатели обеспечивают максимально комфортный микроклимат в квартире. Нельзя забывать и того, что в таких системах можно установить регуляторы температуры. А это дает не только комфорт, но также экономию и эффективное расходование средств. В целом монтаж дорогостоящей коллекторной схемы окупается в течение 2–3 отопительных сезонов.

Особенности коллекторной схемы
Установка систем отопления

Важными отличиями двухтрубных лучевых (коллекторных) систем являются:

  • Гибкость и масштабируемость схемы.
  • Возможность установки терморегуляторов на каждый радиатор.
  • Необходимость обеспечения принудительной циркуляции теплоносителя с использованием циркуляционных насосов.
  • Каждый контур — это отдельная система, имеющая дополнительное оборудование и автоматику.
  • Не требуется установка воздухоотводов на радиаторы.
  • Высокая надежность системы, сокращение количества аварий и протечек.
  • Высокая устойчивость к гидроударам.
  1. Вопросы эстетики

Говорить об экономических и эксплуатационных преимуществах горизонтальных двухтрубных коллекторных систем можно очень долго, но нельзя не отметить и еще одно их преимущество — эстетичность. Современный человек ценит комфорт. Даже недорогой ремонт делается, если не с привлечением дизайнера, то хотя бы с использованием последних дизайнерских трендов. Наличие стояков по всей квартире плохо соседствует с современным дизайном. В старых домах вопрос стояков усугубляется еще одной немалой проблемой — постоянными подтеками, протечками, способными убить любой, даже самый лучший и дорогостоящий ремонт.

Монтаж систем отопления

В двухтрубных коллекторных схемах все трубопроводы прокладываются в стяжке пола. Они не просто не портят квартиру — их абсолютно не видно. Укладка труб в стяжку возможна благодаря применению современных материалов — пластика и металлопластика. Они не подвержены коррозии, не боятся низких температур и даже замерзания теплоносителя.

Горизонтальные лучевые схемы позволяют еще и обеспечить действительно высокий комфорт в каждом помещении благодаря возможности установки теплорегуляторов. Температура дома регулируется в зависимости от того, какая погода за окном. Результатом является высокая энергоэффективность системы.

Заключение

Среди всех существующих схем монтажа теплосетей лучшим вариантом остается горизонтальная лучевая двухтрубная система. Несмотря на более высокую стоимость монтажа она пользуется все большей популярностью не только в многоэтажном, но и в частном домостроении. Подобная популярность коллекторных схем объясняется уникальным сочетанием отличных технических, эксплуатационных, экономических и эстетических показателей.

Системы распределения тепла | Министерство энергетики

Паровое отопление — одна из старейших технологий отопления, но процесс кипячения и конденсации воды по своей сути менее эффективен, чем более современные системы, к тому же он обычно страдает значительной задержкой между включением котла и теплом, поступающим в радиаторы. В результате паровые системы затрудняют реализацию стратегий управления, таких как система понижения температуры в ночное время.

В первых системах центрального отопления для зданий использовалось распределение пара, потому что пар перемещается по трубопроводу без использования насосов.Неизолированные паровые трубы часто отводят нежелательное тепло в незавершенные участки, что делает изоляцию труб из стекловолокна, которая может выдерживать высокие температуры, очень рентабельной.

Регулярное техническое обслуживание паровых радиаторов зависит от того, является ли радиатор однотрубной системой (труба, по которой подается пар, также возвращает конденсат) или двухтрубной системой (отдельная труба возвращает конденсат). В однотрубных системах на каждом радиаторе используются автоматические вентиляционные отверстия, которые стравливают воздух, когда пар заполняет систему, а затем автоматически закрываются, когда пар достигает вентиляционного отверстия.Забитый воздухозаборник не даст паровому радиатору нагреться. Открытое вентиляционное отверстие позволяет пару постоянно выходить в жилое помещение, повышая относительную влажность и расходуя топливо. Вентиляционные отверстия иногда можно очистить, прокипятив их в растворе воды и уксуса, но обычно их необходимо заменить.

Паровые радиаторы также могут деформировать пол, на котором они сидят, а их тепловое расширение и сжатие со временем может оставлять в полу колеи. Оба эти эффекта могут вызвать наклон радиатора, что препятствует правильному сливу воды из радиатора, когда он остывает.Это вызовет стук при нагревании радиатора. Под радиаторами следует вставлять прокладки так, чтобы они слегка наклонялись к трубе в однотрубной системе или к конденсатоотводчику в двухтрубной системе.

В двухтрубных системах старые конденсатоотводчики часто застревают в открытом или закрытом положении, нарушая баланс в системе. Если у вас возникли проблемы с некоторыми радиаторами, которые вырабатывают слишком много тепла, а другие — слишком мало, это может быть причиной. Лучше всего просто заменить все конденсатоотводчики в системе.

Паровые радиаторы, расположенные на наружных стенах, могут вызывать потерю тепла, излучая тепло через стену наружу. Чтобы предотвратить такую ​​потерю тепла, вы можете установить за радиаторами теплоотражатели. Вы можете сделать свой собственный отражатель из покрытого фольгой картона, доступного во многих строительных магазинах, или установив фольгу на пенопласт или другую аналогичную изолирующую поверхность. Фольга должна быть обращена в сторону от стены, а отражатель должен быть такого же размера или немного больше, чем радиатор.Периодически очищайте отражатели, чтобы обеспечить максимальное отражение тепла.

типов систем отопления | Умный дом

Центральное отопление

Печи

Большинство домохозяйств в Северной Америке используют центральную печь для обеспечения тепла. Печь работает, продувая нагретый воздух через воздуховоды, которые доставляют теплый воздух в комнаты по всему дому через воздушные регистры или решетки. Такой тип системы отопления называется канальной или принудительной системой распределения теплого воздуха.Он может работать на электричестве, природном газе или мазуте.

Внутри печи, работающей на газе или мазуте, топливо смешивается с воздухом и сжигается. Пламя нагревает металлический теплообменник, в котором тепло передается воздуху. Воздух проталкивается через теплообменник печным вентилятором «обработчика воздуха», а затем проходит через воздуховоды после теплообменника. В топке продукты сгорания выводятся из здания через дымоход. Старые «атмосферные» печи выпускали воздух прямо в атмосферу и тратили около 30% энергии топлива только на то, чтобы выхлоп оставался достаточно горячим, чтобы безопасно подниматься через дымоход.Современные печи с минимальной эффективностью значительно сокращают эти отходы за счет использования «нагнетательного» вентилятора, который втягивает отработанные газы через теплообменник и создает тягу в дымоходе. «Конденсационные» печи предназначены для утилизации большей части этого уходящего тепла путем охлаждения выхлопных газов до температуры ниже 140 ° F, где водяной пар в выхлопных газах конденсируется в воду. Это основная особенность высокоэффективной печи (или котла). Обычно они вентилируются через боковую стенку с пластиковой трубкой.

Новые стандарты печей в настоящее время разрабатываются U.S. Министерство энергетики и должны быть завершены весной 2016 года. Действующие стандарты для печей не обновлялись с 1987 года.

Органы управления системой отопления регулируют включение и выключение различных компонентов системы отопления. Самым важным элементом управления с вашей точки зрения является термостат, который включает и выключает систему или, по крайней мере, систему распределения, чтобы вам было комфортно. Типичная система с принудительной подачей воздуха будет иметь единственный термостат. Но в системе отопления есть и другие внутренние средства контроля, такие как выключатели «верхнего предела», которые являются частью невидимого, но важного набора средств контроля безопасности.

Лучшие газовые печи и котлы на сегодняшний день имеют КПД более 90%

КПД печи или котла, работающего на ископаемом топливе, является мерой количества полезного тепла, производимого на единицу потребляемой энергии (топлива). Эффективность сгорания — простейшая мера; это просто эффективность системы во время ее работы. Эффективность сгорания сравнима с количеством миль на галлон, который ваша машина проезжает со скоростью 55 миль в час по шоссе.

В США эффективность печи регулируется минимумом AFUE (Annual Fuel Utilization Efficiency).AFUE оценивает сезонную эффективность, усредняя пиковые и частичные нагрузки. AFUE учитывает пусковые, охлаждающие и другие эксплуатационные потери, которые происходят в реальных условиях эксплуатации, и включает оценку электроэнергии, используемой устройством обработки воздуха, нагнетательным вентилятором и элементами управления. AFUE — это как пробег вашего автомобиля между заправками, включая как движение по шоссе, так и движение с остановками. Чем выше AFUE, тем эффективнее топка или котел.

Котлы

Котлы водонагреватели специального назначения.В то время как печи переносят тепло в теплом воздухе, системы котлов распределяют тепло в горячей воде, которая отдает тепло, проходя через радиаторы или другие устройства в комнатах по всему дому. Затем более холодная вода возвращается в бойлер для повторного нагрева. Системы горячего водоснабжения часто называют гидравлическими системами. В бытовых котлах в качестве топлива обычно используется природный газ или мазут.

В паровых котлах, которые сегодня гораздо реже встречаются в домах, вода кипятится, и пар переносит тепло по дому, конденсируясь в воду в радиаторах при охлаждении.Обычно используются нефть и природный газ.

Вместо системы вентиляции и воздуховодов в котле используется насос для циркуляции горячей воды по трубам к радиаторам. В некоторых системах горячего водоснабжения вода циркулирует по пластиковым трубам в полу. Эта система называется лучистым напольным отоплением (см. «Современное отопление»). Важные элементы управления котлом включают термостаты, аквастаты и клапаны, регулирующие циркуляцию и температуру воды. Хотя стоимость не является тривиальной, обычно гораздо проще установить «зонные» термостаты и регуляторы для отдельных комнат с гидравлической системой, чем с принудительной подачей воздуха.Некоторые элементы управления являются стандартными функциями в новых котлах, в то время как другие могут быть добавлены для экономии энергии (см. Раздел «Модификации, выполненные специалистами по отопительным системам» на странице технического обслуживания отопления).

Как и печи, конденсационные газовые котлы относительно распространены и значительно более эффективны, чем неконденсирующие котлы (если не используются очень сложные системы управления). Конденсационные котлы, работающие на жидком топливе, не распространены в США по нескольким причинам, связанным с более низким потенциалом скрытой теплоты и возможностью большего загрязнения обычным мазутом.

Тепловые насосы

Тепловые насосы — это просто кондиционеры двустороннего действия (подробное описание см. В разделе «Системы охлаждения»). Летом кондиционер работает, перемещая тепло из относительно прохладного помещения в относительно теплое снаружи. Зимой тепловой насос меняет этот трюк, собирая тепло от холода снаружи с помощью электрической системы и отводя это тепло внутри дома. Почти все тепловые насосы используют системы принудительной подачи теплого воздуха для перемещения нагретого воздуха по дому.

Земной тепловой насос нагревает и охлаждает в любом климате, обмениваясь теплом с землей, которая имеет более постоянную температуру.

Есть два относительно распространенных типа тепловых насосов. Тепловые насосы с воздушным источником тепла используют наружный воздух в качестве источника тепла зимой и радиатора летом. Наземные тепловые насосы (также называемые геотермальными, GeoExchange или GX) получают тепло из-под земли, где температура более постоянна круглый год. Воздушные тепловые насосы гораздо более распространены, чем наземные тепловые насосы, потому что они дешевле и проще в установке.Однако наземные тепловые насосы намного более эффективны, и их часто выбирают потребители, которые планируют оставаться в одном доме в течение длительного времени или имеют сильное желание жить более устойчиво. Как определить, подходит ли тепловой насос в вашем климате, обсуждается далее в разделе «Варианты топлива».

В то время как тепловой насос с воздушным источником воздуха устанавливается во многом как центральный кондиционер, для тепловых насосов с грунтовым источником требуется, чтобы «петля» была закопана в землю, обычно в длинных неглубоких (3–6 футов) траншеях или в одной или более вертикальных скважин.Конкретный используемый метод будет зависеть от опыта установщика, размера вашего участка, недр и ландшафта. В качестве альтернативы некоторые системы забирают грунтовые воды и пропускают их через теплообменник вместо использования хладагента. Затем грунтовые воды возвращаются в водоносный горизонт.

Поскольку электричество в тепловом насосе используется для перемещения тепла, а не для его генерации, тепловой насос может выдавать больше энергии, чем потребляет. Отношение поставленной тепловой энергии к потребляемой энергии называется коэффициентом полезного действия, или COP, с типичными значениями в диапазоне от 1.От 5 до 3,5. Это «установившаяся» мера, и ее нельзя напрямую сравнивать с коэффициентом полезного действия в отопительный сезон (HSPF), сезонной мерой, обязательной для оценки эффективности нагрева тепловых насосов с воздушным источником тепла. Преобразование между измерениями непросто, но наземные агрегаты обычно более эффективны, чем воздушные тепловые насосы.

Прямой нагрев

Газовые обогреватели

В некоторых регионах популярно газовое отопительное оборудование прямого нагрева. Сюда входят настенные, напольные и напольные печи, для которых характерно отсутствие воздуховодов и относительно небольшая тепловая мощность.Поскольку в них отсутствуют воздуховоды, они наиболее полезны для обогрева отдельной комнаты. Если требуется обогрев нескольких комнат, либо двери между комнатами должны быть открыты, либо необходим другой метод обогрева. В лучших моделях используются системы «герметичного воздуха для горения» с трубами, проложенными через стену для подачи воздуха для горения и отвода продуктов горения. Эти агрегаты могут обеспечить приемлемую производительность, особенно для кают и других зданий, где допустима большая разница температур между спальнями и основными комнатами.Модели могут работать на природном газе или пропане, а некоторые сжигают керосин.

Газовые обогреватели без вентиляции: плохая идея

Газовые или керосиновые обогреватели, у которых нет вытяжной вентиляции, продаются десятилетиями, но мы настоятельно не рекомендуем их использовать из соображений здоровья и безопасности. Известные производителями как газовые отопительные приборы «без вентиляции», они включают в себя настенные и отдельно стоящие обогреватели, а также газовые камины открытого пламени с керамическими поленьями, которые фактически не соединены с дымоходом.Производители заявляют, что, поскольку полнота сгорания этих продуктов очень высока, они безопасны для жителей здания. Однако это утверждение справедливо только в том случае, если вы держите близлежащее окно открытым для достаточного количества свежего воздуха, что противоречит цели дополнительного тепла. Опасности включают воздействие побочных продуктов сгорания, как описано в разделе «Вентиляция», и недостаток кислорода (эти обогреватели должны быть оборудованы датчиками истощения кислорода). Из-за этих опасностей по крайней мере пять штатов (Калифорния, Миннесота, Массачусетс, Монтана и Аляска) запрещают их использование в домашних условиях, и многие города США и Канады также запретили их использование.

Электрические обогреватели

Переносные (съемные) электронагреватели недорого купить, но дорого использовать. Эти резистивные нагреватели включают «маслонаполненные» и «кварцево-инфракрасные» нагреватели. Они преобразуют электрический ток из розетки прямо в тепло, как тостер или утюг. Как объясняется далее в разделе «Выбор новой системы», требуется много электроэнергии, чтобы доставить такое же количество полезного тепла, которое природный газ или нефть может обеспечить на месте. Вставной нагреватель мощностью 1500 Вт будет использовать почти всю мощность 15-амперной ответвленной цепи; таким образом, добавление дополнительной нагрузки приведет к срабатыванию автоматического выключателя или срабатыванию предохранителя.Стоимость эксплуатации блока мощностью 1500 ватт в час легко подсчитать: это в 1,5 раза больше ваших затрат на электроэнергию в центах за киловатт-час. При средних тарифах по стране — 12 центов за электроэнергию — этот обогреватель будет стоить 18 центов в час, и быстро будет стоить дороже, чем его закупочная цена. С другой стороны, для периодического использования это «наименее плохое» решение, когда альтернативы потребуют значительных инвестиций, например, для улучшения воздуховодов для конкретной области. Просто помните, что тепло с помощью электрического сопротивления обычно является самым дорогим видом тепла, и поэтому его редко рекомендуют.

«Электрический обогрев плинтуса» — это еще один вид резистивного обогрева, похожий на подключаемый обогреватель помещения, за исключением того, что он является проводным. У него есть два основных достоинства: низкая стоимость установки и простота установки индивидуальных комнатных термостатов, позволяющих уменьшить нагрев в неиспользуемых помещениях. Эксплуатационные расходы, как и для всех резистивных систем, обычно очень высоки, если только дом не является «сверхизолированным».

Дровяные печи и пеллетные печи

Дровяное отопление может иметь большой смысл в сельской местности, если вам нравится складывать дрова и топить печь или топку.Цены на древесину обычно ниже, чем на газ, нефть или электричество. Если вы пилите дерево самостоятельно, вы можете значительно сэкономить. Загрязняющие вещества от сжигания древесины были проблемой в некоторых частях страны, что вынудило Агентство по охране окружающей среды США (EPA) ввести правила, регулирующие выбросы загрязняющих веществ от дровяных печей. В результате новые модели вполне горят. Пеллетные печи имеют ряд преимуществ перед дровяными печами. Они менее загрязняют окружающую среду, чем дровяные печи, и предлагают пользователям большее удобство, контроль температуры и качество воздуха в помещении.

Камины

Газовые (и большинство деревянных) камины в основном являются частью декора комнаты, обеспечивая теплое свечение (и способ избавиться от секретных документов), но обычно не являются эффективным источником тепла. При обычных установках, в которых воздух, поступающий из комнаты в камин для сгорания и разбавления, обычно теряет больше тепла, чем обеспечивает, потому что через устройство проходит очень много теплого воздуха, и его необходимо заменять холодным наружным воздухом. С другой стороны, если камин снабжен герметичной стеклянной дверцей, источником наружного воздуха и хорошей заслонкой дымохода, он может обеспечить полезное тепло.

Современное отопление

Лучистое отопление для пола обычно относится к системам, в которых теплая вода циркулирует по трубам под полом. Это согревает пол, который, в свою очередь, согревает людей, использующих комнату. Он хорошо управляем, его сторонники считают его эффективным, и его установка требует больших затрат. Это также требует очень опытного проектировщика и установщика системы и ограничивает выбор ковров и других видов отделки пола: вы не хотите «закрывать» свой источник тепла.

Свяжитесь с ассоциацией Radiant Panel Association

Бестоковые, мини-разъемы, мульти-разъемы .Жилые воздуховоды относительно редки за пределами Северной Америки. Широко используются «бесканальные» тепловые насосы, которые распределяют энергию по линиям хладагента вместо воды или воздуха. Крупные полевые испытания на северо-западе Тихого океана показывают, что они могут иметь хорошие характеристики в холодную погоду и быть очень рентабельными при замене электрического резистивного нагрева. Как и в случае систем с наземным источником питания, относительная незрелость рынка помогает гарантировать, что мульти-сплит-системы для всего дома будут иметь высокие цены.

Комбинированное производство тепла и электроэнергии (ТЭЦ) или когенерация для домов серьезно изучается в некоторых странах.Основная предпосылка заключается в использовании небольшого генератора для удовлетворения некоторой потребности дома в электроэнергии и рекуперации отработанного тепла (обычно более 70% теплотворной способности топлива) для обогрева дома (водяного или водяного отопления). воздушные системы) и горячее водоснабжение. Эти системы еще не получили широкого распространения. Они, вероятно, будут иметь лучшую экономику в домах с высокими счетами за отопление, потому что дом не может быть практически изолирован, например, дома из цельного камня или кирпича.

7 различных типов домашних систем отопления: какая из них лучше?

Котлы

Котлы — один из самых распространенных типов систем отопления в США.S. Они распределяют горячую воду или пар по трубам к радиаторам, напольным системам или змеевикам вашего дома. Энергоэффективность может составлять 50–90%, в зависимости от возраста котла. Вы можете рассчитывать, что котел прослужит 15–30 лет.

Печи

Печи — еще один популярный вид систем отопления. Печи работают, нагревая воздух и отправляя его по всему дому с помощью воздуховодов. Энергоэффективность печи может составлять 59–98,5%, и вам придется заменить ее в течение 15–30 лет.

Тепловые насосы

Тепловые насосы могут работать для отопления и охлаждения дома.Эти системы забирают тепло из окружающего воздуха для обогрева. КПД составляет 6,8–10 HSPF, или сезонный коэффициент полезного действия отопления. Вы можете рассчитывать, что тепловой насос прослужит 15 лет.

Активное солнечное отопление

Активные солнечные системы отопления используют солнце для нагрева жидкости или воздух для обогрева. Вы можете использовать тепло или оставить его на потом. Срок службы солнечной системы отопления составляет 20+ лет.

Электрическое отопление

Электрический или резистивный нагрев преобразует электричество в тепло.КПД составляет 95–100%, а срок службы системы составляет более 20 лет.

Переносные обогреватели

Переносные обогреватели

могут быть доступным решением, если ваша основная система отопления не работает или слишком дорога в эксплуатации. Они могут быть особенно рентабельными, если вам нужно отапливать только одну комнату. Некоторые портативные обогреватели работают за счет конвекции, которая обеспечивает циркуляцию воздуха в комнате. Другие могут использовать лучистое отопление — вариант, который направляет тепло в зону прямой видимости.

Системы распределения тепла

Системы распределения тепла необходимы для перемещения воздуха, пара или воды по дому для отопления.Эти типы систем распределения тепла относятся к числу наиболее распространенных:

  • Электрические плинтусы: Эти зональные обогреватели направляют теплый воздух вверх и вытягивают более холодный воздух вниз.
  • Система принудительного воздуха: Эти системы перемещают воздух из печи через воздуховоды и вентиляционные отверстия.
  • Плинтусы с горячей водой: В них используются настенные плинтусы и горячая вода для отопления.
  • Лучистое отопление: Вы можете установить его с панелями пола, потолка или стен.Система передает тепло от горячей поверхности к людям или предметам.
  • Паровой излучатель: В этих системах используются радиаторы для передачи тепла.

Варианты отопления дома: что лучше?

Перед выбором системы отопления следует подумать о нескольких факторах. В зависимости от того, где вы живете, некоторые источники топлива могут быть труднее достать — например, природный газ на северо-востоке.

Климат того места, где вы живете, также может повлиять на ваше решение.Если круглый год тепло, можно обойтись только обогревателем. Но в местах с холодными зимами наиболее эффективным может оказаться центральное отопление. Энергоэффективность может увеличить начальную стоимость системы отопления, но позже вы сможете сэкономить на счетах за коммунальные услуги.

Размер вашего дома также имеет значение. В идеале вам следует обратиться за профессиональным советом, прежде чем принимать большое и дорогостоящее решение по вашей системе отопления. Генеральный подрядчик может помочь вам определиться с лучшим выбором для вашего дома.Вот некоторые из основных моментов, которые помогут запустить процесс.

Heat Distribution — обзор

3 Мгновенный кольцевой источник тепла в толстой пластине

В некоторых случаях формула для расчета распределения тепла при ударе мгновенного погруженного кольцевого источника тепла на полубесконечное тело (толстую пластину), может представлять интерес для практических целей (рис. 1.6).

1.6.

В этом случае, учитывая, что плоскость z = 0 непроницаема для тепла, распределение температуры Θ в форме, преобразованной по трем переменным ( t , r , z ), определяется следующим образом: формула:

Θ¯¯¯ = Q4πλ02πexp − iωz0J0αr0α2 + ω2 + p / a,

для всех звездных величин z : –∞ < z <+ ∞.

Эту формулу можно записать в виде, готовом для выполнения обратного преобразования Фурье:

Θ¯¯ = Q8π2λ0∫ − ∞∞exp − iωz0 − z + exp − iωz0 + zα2 + ω2 + p / adω.

Представленная формула включает, помимо обычных параметров преобразования, еще и дополнительный член exp [- i ω ( z 0 + z )]. Этот член добавлен для удовлетворения граничных условий второго рода, когда ∂Θ / ∂ z = 0 при z = 0.Эти условия для функции (1.46) были выполнены достаточно просто путем удвоения значений температуры, поскольку ∂Θ / ∂ z = 0 для изотермических окружностей, вырезанных по диаметру. С появлением члена z 0 этот метод больше нельзя использовать для удовлетворения граничных условий, и мы должны ввести противоположный фиктивный источник с суммированием температуры из-за его совместного действия вместе с основным источником. Такое суммирование на границе источников — это именно то, что дает вышеуказанные условия на границе.Поэтому во всех расчетах, где имеется смещение источника на величину z 0 в направлении координаты z , мы учитываем влияние границы на суммарное суммарное температурное поле с добавлением температур от другого фиктивного источника тепла, расположенного как зеркальное отражение относительно основного источника.

Следует отметить, что такой простой метод также обеспечивает гораздо более сложные условия на границе полупространства, учитывая фиктивное расположение источника не на расстоянии 2 z 0 от основного источника, а на расстоянии 2 nz 0 расстояние, регулируемое в зависимости от условий отвода тепла.Значение n может иметь любую величину от 1 до ∞. Если n = 1, граничные условия соответствуют случаю поверхности тела, непроницаемой для тепла. Если n = ∞, мы имеем дело с неограниченным теплоотводом через границу тела. Добавление или вычитание фиктивного источника укажет на более или менее интенсивный радиатор.

Вернемся к формуле для ¯¯¯ и выполним обратные преобразования Лапласа, Фурье и Ганкеля. Следует отметить, что для этого случая они будут несколько сложнее, хотя интегралы, необходимые для выполнения преобразований, также приведены в справочниках.Опуская детали, поскольку последовательность выполнения преобразования остается такой же, как для (1.46), получаем выражение, описывающее распределение температуры в полупространстве от воздействия кольцевого источника тепла, погруженного на глубину z 0 :

(1.48a) Θ = Qcρ4πat3 / 2exp − r2 + r02 + z0 − z24at + exp − r2 + r02 + z0 + z24atI0r0r2at,

где I 0 ( rr

4 at ) — модифицированная функция Бесселя первого рода нулевого порядка.При r 0 = z 0 = 0 формула принимает следующий вид (1.48).

Сеть распределения тепла — обзор

2.4.2 Польша

Энергетическая политика Польши определяется директивами и постановлениями ЕС, а также высокой зависимостью от России в импорте энергии. Например, в 2012 году Польша импортировала 82% своего природного газа из России.

Из-за истории централизованного планирования большая часть общей энергии используется для отопления.Около 40% населения обслуживается ЦО. В Польше около 20 000 км сетей ЦО. Установленная тепловая мощность в 2012 году составила более 58,1 ГВт.

Польша предприняла много шагов для модернизации своих систем ЦТ. Однако остается еще много проблем. Выбросы CO 2 в секторе отопления высоки из-за преобладающего использования угля. Во многих муниципалитетах тепловые сети по-прежнему низкого качества, а потери тепла высоки. Правительство планирует добиться сокращения выбросов в секторе ЦО за счет более широкого использования ТЭЦ.

Были и реализуются проекты по модернизации сети ЦО путем замены групповых подстанций на индивидуальные и бетонных трубопроводов на предизолированные. Более того, на некоторых старых подстанциях добавлена ​​новая услуга ГВС.

Большинство из более чем 460 лицензированных компаний ЦО находятся в муниципальной собственности, но некоторые из них, например, в Варшаве, Лодзи, Познани, Гданьске, Ченстохове, Вроцлаве, Ополе и Катовице, управляются частными или иностранными операторами.

Управление регулирования энергетики (URE) утверждает тарифы на ЦТ в соответствии с методологией «затраты плюс», т.е.е. тариф покрывает все обоснованные затраты для всех групп потребителей. Согласно польскому тарифному регулированию, не только обоснованные затраты, но и оправданная доходность капитала, затраченного на теплоснабжение, могут быть включены в планируемую выручку тепловой компании.

Муниципалитеты, как владельцы многих компаний ЦО, находятся в плохом финансовом состоянии и не желают участвовать в займах коммерческих банков, желаемых их компаниями ЦО. Кредитоспособность многих компаний ЦО низкая, поэтому они не могут брать кредиты в одиночку.Таким образом, реабилитация централизованного теплоснабжения идет медленнее, чем хотелось бы.

Падение спроса на теплоснабжение произошло из-за зданий с низким энергопотреблением, улучшения теплового режима и рационализации потребления тепла в существующих зданиях, а также из-за отсутствия маркетинга со стороны компаний ЦО, а проактивный подход практически отсутствовал в поиске новых клиентов.

Другая возможная угроза ЦТ — потеря конкурентоспособности. Рост цен на отопление может быть вызван необходимостью модернизации из-за законов о стандартах выбросов и политики ЕС по сокращению выбросов CO 2 .Из-за ослабления конкурентоспособности могут возникать небольшие индивидуальные установки источников тепла и отключения от сетей ЦО. Задачи на будущее заключаются в создании новых источников тепла для повышения эффективности генерации и строительстве новых установок для газа и биомассы. Новые установки должны быть ТЭЦ (в соответствии с энергетической политикой Польши: удвоение энергии от ТЭЦ и замена отопительных котлов ТЭЦ).

Почти 85% мощности электростанции общей мощностью 37,2 ГВт приходится на уголь и бурый уголь.Возраст более половины производственных мощностей составляет не менее 30 лет. ТЭЦ широко используется в Польше, так как около 17,3% от общего объема электроэнергии, составляющей 162 ТВт-ч, и более 60% тепла приходится на ТЭЦ. Энергетическая политика Польши EPP 2030 предусматривает удвоение объема электроэнергии, производимой высокоэффективными ТЭЦ к 2030 году. Для реализации этой амбициозной цели правительство приняло Программу развития когенерации в Польше до 2030 года.

Тем не менее, есть и другие льготы. в ТЭЦ и биомассе.Операторы системы ЦТ юридически обязаны покупать тепло от установок возобновляемой энергии и ТЭЦ, подключенных к их сетям ЦО, в количестве, не превышающем потребности потребителей, подключенных к этой сети.

Что касается постоянного тока, то на практике в Польше пока нет систем постоянного тока, но несколько компаний ЦО планируют внедрение постоянного тока. Если это произойдет, DC будет регулироваться президентом URE (Управление по регулированию энергетики), поскольку DC также потребуется лицензия. Существующие компании ЦО и ТЭЦ уже имеют лицензию, в которой не указана температура подаваемой воды.Следовательно, та же лицензия может применяться и к DC.

Распределение тепла — Дом с низким энергопотреблением: строительство энергоэффективного пассивного дома

Существуют различные способы распределения тепла в доме с низким энергопотреблением, но наиболее распространенными являются напольное отопление, потолочное отопление и отопление стен, а также с помощью классических радиаторов. За исключением последней, эти системы распределения тепла также известны как низкотемпературные системы (системы теплой воды, а не электрические системы) и очень подходят для использования с тепловыми насосами, которые могут работать при наиболее эффективных температурах.
Единственным способом, который возможен только для очень энергоэффективных домов, является принудительное воздушное отопление, которое может быть очень подходящим, поскольку его можно комбинировать с принудительной механической вентиляцией с рекуперацией тепла.
  • Полы с подогревом — Современные системы теплых полов, как правило, представляют собой системы теплого водоснабжения или электрические системы. Система электрического теплого пола имеет очень низкую стоимость установки, а высота напольного покрытия составляет всего около 1 мм (необходимы только тонкие электрические кабели).Недостатком является высокая стоимость электроэнергии, и использовать ее напрямую для отопления не очень эффективно, за исключением случаев, когда это дом с почти нулевым потреблением энергии. В пассивном доме также дешевле использовать электричество с принудительным воздушным отоплением, чем с подогревом полов, потому что почти нет дополнительных затрат. С другой стороны, система водяного теплого пола особенно подходит для домов с низким энергопотреблением, поскольку необходима очень низкая температура воды (от 20 ° C до 30 ° C). Известно, что температура пола выше 35 ° C не очень здорова.Он также идеально сочетается с различными тепловыми насосами и солнечными коллекторами, которые могут работать наиболее эффективно. Его также можно использовать для охлаждения, если в систему перекачивается более холодная вода. Однако необходимо следить за тем, чтобы температура поверхности не опускалась ниже точки росы воздуха. Полы с подогревом также несовместимы с напольными покрытиями с высокими теплоизоляционными свойствами, такими как толстые ковры, пробка или даже паркет, что может значительно снизить эффективность.
  • Потолочное отопление — это инвертированный вариант теплого пола.Потолочное отопление на первый взгляд немного противоречит здравому смыслу, так как оно расположено на самой высокой точке, а горячий воздух движется вверх. Но основная роль потолочного отопления заключается не в том, чтобы нагревать воздух за счет теплопроводности и конвекции, а в том, чтобы излучать тепло на другие поверхности. Таким образом, поверхность пола нагревается и становится теплее, чем окружающий воздух, и получает главную роль в нагревании воздуха. Температурный профиль очень постоянен от пола вверх, при этом температура около пола и поверхности потолка на несколько градусов выше, что является почти идеальным температурным профилем.У него есть преимущество перед полом с подогревом, потому что нет проблем с высокими изоляционными покрытиями пола, но его установка немного дороже.
  • Настенное отопление — очень похоже на потолочный и теплый пол. Устанавливается под поверхность стен. С более высокой температурой поверхности стены вы чувствуете тот же комфорт, но и на несколько градусов ниже внутреннюю температуру, потому что от стен к телу излучается много тепла. Лучистое тепло очень важно для температурного комфорта, и его часто недооценивают.Обратный эффект наблюдается возле больших окон с более низкой температурой поверхности, где ниже температурный комфорт. Недостаток настенного отопления заключается в том, что необходимо проявлять большую осторожность, чтобы не повредить установку, когда на стене вешают картины или шкаф.
  • Принудительное воздушное отопление — воздух для вентиляции используется в качестве теплоносителя. В основном существует два типа использования принудительного воздушного отопления. Один из способов — использовать в исправном состоянии систему принудительной вентиляции и просто прогреть приточный воздух.В этом варианте система распределения тепла практически бесплатна и идет в комплекте с системой вентиляции воздуха. Проблема в том, что он подходит только для наиболее энергоэффективных домов с тепловыми потерями менее 10 Вт / м2. Причина в том, что воздух может передавать очень мало тепла, и его нельзя нагревать выше 50 градусов по Цельсию. Например, поток воздуха 120 м3 / ч, что достаточно для свежего воздуха для 4 человек, живущих в доме, нагретый до 50 градусов Цельсия, может распределять только около 1,1 кВтч в час. Решением для более голодных домов является использование гораздо большего количества воздуха.В этом варианте не следует полностью выбрасывать вытяжной воздух, потому что относительная влажность упадет до низкой, и вы потеряете много тепла, несмотря на систему рекуперации тепла. Воздух, забираемый из комнат, таких как холлы, где он не очень загрязнен, смешивается со свежим воздухом и снова используется, в то время как воздух из кухни и ванной немедленно удаляется. У этой системы есть как преимущества, так и недостатки. К недостаткам можно отнести гораздо большее количество вентиляционных труб большего размера, более высокое потребление электроэнергии вентиляторами и необходимость большей осторожности, чтобы система оставалась бесшумной.Приточный воздух тоже не совсем свежий, но на практике проблем с запахами не наблюдается, если система спланирована и установлена ​​правильно. С другой стороны, вы можете передавать в дом в десять раз больше тепла, и, поскольку скорость воздухообмена намного выше, свежий воздух гораздо более равномерно распределяется по дому. Это очень удобно в небольших домах с пассивным или низким энергопотреблением, которые не очень населены. Например, в пассивном доме площадью 200 м2, в котором проживает 4 человека, рекомендованная скорость воздухообмена составляет не менее 0.4 объема птичника в час, что означает около 200 м3 воздуха в час, в то время как для 4 человек будет достаточно подачи 120 м3 свежего воздуха в час. С помощью этой системы вы можете подавать только необходимые 120 м3 свежего воздуха в час и равномерно распределять его по дому с высокой скоростью обмена.
Ваши комментарии приветствуются

Не удалось найти URL спецификации гаджета


Распределение тепла | EGEE 102: Энергосбережение и защита окружающей среды

Тепловые каналы

Как вы, возможно, помните из действия «перетащить» на странице центральных воздуховодов, основные компоненты системы воздушного отопления включают печь, главный воздуховод, ответвления и регистры.

В системе горячего воздуха теплый воздух распределяется через главный воздуховод и серию ответвлений , которые ведут в отдельные комнаты или зоны. Там, где ответвления встречаются с основным воздуховодом, тепло контролируется заслонками (действуют как клапаны для воздушного потока), которые открываются или закрываются, чтобы отводить или блокировать проникновение тепла. Эти заслонки, обычно с электроприводом, управляются термостатическими регуляторами в каждой зоне. Отдельные регистры также могут быть закрыты для блокировки тепла, но это менее эффективное использование производимой энергии и тепла, чем при использовании термостатического или автоматического управления.

Печь с восходящим потоком втягивает холодный воздух через дно и отправляет нагретый воздух через верх. Печи с восходящим потоком часто используются в домах с подвалами или в домах, где тепло отводится через воздуховоды.

Печь с нисходящим или противотоком всасывает холодный возвратный воздух через верх и подает нагретый воздух через дно. Этот тип предпочитают там, где нет подвала или где воздуховоды расположены в полу.

Систему воздушного отопления можно комбинировать с кондиционером (для охлаждения), увлажнителем (для поддержания надлежащего баланса влажности) и воздушным фильтром (для очистки воздуха).Воздуховоды обычно металлические, обернутые изоляцией для удержания тепла. В некоторых случаях предпочтительнее использовать гибкие воздуховоды с изоляцией. Эта система имеет несколько преимуществ и недостатков, описанных ниже.

Преимущества

  • Воздуховоды и регистры распределяют тепло от центральной печи, обеспечивая быструю подачу тепла.
  • Система также может использоваться для фильтрации и увлажнения воздуха в домашних условиях, для обеспечения центрального кондиционирования воздуха.
  • Система обеспечивает циркуляцию воздуха для вентиляции.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
