Радиаторы отопления расчет: Расчёт секций батарей и радиаторов онлайн.

Содержание

Расчет радиаторов отопления, как рассчитать количество секций радиаторы калукулятор

Главный критерий при расчете мощности радиаторов отопления — площадь помещения. Чем просторнее помещение, тем мощнее необходима теплоотдача. Расчет нужен для безошибочного измерения оптимальной теплоотдачи данного помещения. Отопление может использоваться как основное или дополняющее. Чтобы правильно рассчитать мощность нужны следующие вводные данные: площадь помещения, этаж, зональность, параметры ниши, высоту потолка, другие отопительные приборы. Радиаторы отопления обычно монтируются под всеми окнами, для предотвращения тепловых потерь и образования конденсата. Для угловых комнат стоит рассматривать более мощные модели, добавив 1-2 секции «про запас». Для высоких потолков (более 3 м), требуется добавочная тепловая энергия, учитывающаяся при расчетах. Немаловажно при расчете мощности батареи отопления учитывать наличие/отсутствие стеклопакетов и качество общей теплоизоляции помещения. Все эти характеристики необходимо учитывать при выборе оборудования.

Формула, помогающая рассчитать должную тепловую мощность радиаторов в помещении с высотой потолков не более 3 м:

S пом. * 100 Вт / ∆T
где:/
S пом. — площадь помещения,
∆T — тепловой поток от одной секции.

Для основной отопительной системы (без дополнительных источников тепла) следует умножить всю площадь помещения на 100 Вт и разделить на тепло отдачу одной секции. Формула, по которой можно рассчитать мощность батарей в помещении с высотой потолков не менее 3 м :
S пом.* h * 40 / ∆T
где:
Sпом. — площадь помещ.,
∆T — отдача тепла одной секцией прибора,

H — высота потолка.

Есть и более простая формула: в помещении с единственной наружной стеной и одним стандартным окном 1 кВт мощности отопительного оборудования хватит для поддержания нормальной температуры на 10 кв.м.
Если же в помещ. 2 внешние стены — вам потребуется уже 1,3 кВт мощности на каждые 10 м2.
Стоит также заранее решить, где устанавливать радиатор, измерить высоту и длину подоконника, размеры ниши.

После чего, подбирать тип, подходящий не только по мощности, но и по размерам.

Что такое межосевое расстояние радиаторов? Межосевое расстояние радиатора — это промежуток  между серединой отверстий вход. и выход. коллекторов и прилагающимися соответствующими по размеру батарее трубами. Чаще всего встречается 2 размера — 500 мм либо 300 мм.

Оптимальные параметры монтажа:
а) промежуток от стояка до соединения с радиатором — от 30 сантиметров;
б) промежуток от пола до низа радиатора — от 15 сантиметров;

Расчет радиаторов отопления — заказать, онлайн расчет мощности батарей

Расчёт мощности радиаторов отопления

При замене или первоначальной установке радиаторов отопления, самым главным критерием является теплоотдача отопительных приборов, или другими словами – ключевым фактором является то, чтоб после установки батарей зимой было тепло. И так, сегодня мы рассмотрим такие вопросы:

  • Как правильно рассчитать мощность радиаторов?
  • Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?
  • Как размер и материал радиатора влияет на его теплоотдачу?
  • Как посчитать необходимое количество радиатор по площади помещения?
  • Как посчитать необходимое количество радиаторов по СНиП?

Итак, как же рассчитать необходимую мощность радиатора?


Для просчета радиаторов многие используют весьма незамысловатую формулу – 100 Ватт на один метр квадратный.

В таком случае, что может быть проще – умножаем длину комнаты на её ширину (получаем площадь) и умножаем полученное число на 100. Теперь звоним в магазин по продаже отопительного оборудования и говорим, что нужен радиатор мощностью в столько-то Ватт (полученное число) и «Вуаля!»  Но не все так просто, этот способ хоть и есть самым распространённым, но не учитывает многих факторов (высота потолка, площадь остекления, материал и качество окон, количество наружных стен в помещении, материал и толщина стен и т. д.). И самым важный фактор – это разница в требуемой и фактической температуре теплоносителя. Допустим, мощность стального панельного радиатора 22 типа, размерами 500 (высота, мм) на 1000 (длина, мм) – 1470 Вт, при показателях температуры 75/55/20 (где 75 – температура подачи, 55 – температура обратки, 20 – необходимая температура в помещении). Соответственно, если показатели температуры будут меньше, то и мощность радиатора также будет меньше.
На примере этого же радиатора рассмотрим, как это выглядит на практике. В помещении площадью в 15 кв. м., с высотой потолка до трех метров, шириной окна до 1,5 м и площадью остекления до 2 м, с не более чем одной наружной стеной и температурой в теплоносителе 75/55 градусов – этого отопительного прибора будет достаточно. Но, при нарушении какого-либо из этих условий, данной батареи может не хватать и тогда нужно выбирать радиатор больше по габаритам (высоте, ширине, глубине). Если учесть все необходимые параметры, то можно подобрать необходимый радиатор и не беспокоится о холодном «зимовании», но если радиатор изначально подобран неправильно, то это чревато низкой температурой в комнате и срочной заменой отопительного прибора (что по затратам приравнивается к покупке нового радиатора). Что же делать, чтобы избежать таких неприятностей? Ответ на этот вопрос выплывает из ответа на
«Можно ли посчитать необходимую теплоотдачу самому, или лучше обратится к специалисту?»


Как известно – «каждый должен заниматься своим делом». Специалисты нашего магазина «Отопление дома» не только продают отопительные приборы, но и с удовольствием помогут рассчитать правильное количество секций (в секционном радиаторе) и необходимые размеры (в панельном радиаторе), при чем сделают это совершенно бесплатно. Для просчета Вам необходимо позвонить по одному из номеров (066)115-20-08 (096)199-83-22, оставить заявку на электронной почте

[email protected], или приезжайте к нам в офис г. Киев ул. Волынская 48/50.


Размер и материал радиаторов отопления

Радиаторы отопления отличаются не только габаритами и материалом изготовления, но и техническими характеристиками. Секционные радиаторы (биметаллические, алюминиевые) обладают более высокой теплоотдачей, чем панельные радиаторы (стальные, медно-алюминиевые), при одинаковых габаритах. Так, например, 8 секций радиатора Global Vox 500 (общая ширина 800 мм), при одинаковой температуре, будет иметь больше теплоотдачу чем панельный радиатор Purmo h500 C22 Compact, шириной 800 мм. В свою очередь, панельные радиаторы подойдут больше, при условиях низкой температуры теплоносителя (например, при использовании конденсационного котла). У радиаторов из одного материала, теплоотдача зависит непосредственно от его размеров. Пример, стальной радиатор высотой 500 обладает большей теплоотдачей, чем стальной радиатор высотой 300 (при одинаковой ширине и глубине), а алюминиевый радиатор с межосевым расстоянием 500 обладает большей мощностью, чем его «сородич» с межосевым 300.


Как посчитать необходимое количество радиаторов по СНиП?

Согласно СНиП (строительные нормы и правила), а именно разделу 2.04.05-91 (отопление, вентиляция и кондиционирование) показатель мощности радиаторного отопления не должен быть ниже, чем 41 Ватт, на 1 кубический метр помещения. Например, для того чтобы рассчитать мощность радиатора на помещение с высотой потолка 3 метра, длиной и шириной 5 и 4 (соответственно) необходимо:

3*5*4=60 (кубических метров) умножить на 41, 60*41=2460 Вт – мощность необходимого радиатора.

Этот просчет является более точным, чем по площади помещения, но имеет те же недостатки (за исключением учета высоты потолков), поэтому прежде чем полностью доверится этой системе, рекомендуем обратиться к профессионалам.

Итог:

Радиаторы отопления – это важная часть отопительной системы и именно от их правильного просчета зависит на сколько тепло и уютно будет в Вашем доме или квартире. Поэтому, прежде чем доверится онлайн калькуляторам расчета мощности радиаторов отопления, обратитесь к специалистам и будьте уверены – что зима пройдет комфортно

!


Расчет количества батарей отопления онлайн калькулятор

Радиаторов, батарей отопления

Грамотный расчет отопления частного дома (калькулятор использовать предпочтительнее) задача исключительно сложная. Ведь слишком много факторов следует при этом учесть. Малейшая ошибка или неправильная трактовка исходных данных могут привести к ошибке, из-за которой смонтированная система отопления не будет выполнять поставленные задачи. Либо, что тоже вероятно, режим ее работы будет весьма далек от оптимального, что приведет к значительным и неоправданным тратам. Специалисты компании «Новое место» готовы рассчитать отопление любой специфики оперативно и недорого. Не хотите иметь проблем с теплом в доме – просто позвоните нашему менеджеру.

Точность исходных данных крайне важна

Существует довольно много методик, которые позволяют обычному человеку, не связанному со строительным делом, провести расчет радиаторов отопления частного дома – калькулятор для этих нужд также используется сейчас широко. Однако, на правильные данные можно рассчитывать только в том случае, если входящая информация предоставлена грамотно.

Так, самостоятельно измерить кубатуру помещения (длина, ширина и высота каждой комнаты), подсчитать количество окон и примерно определить тип подключаемого радиатора достаточно просто. Но, далеко не все владельцы жилья смогут разобраться с типом подачи горячей воды, толщиной стен, материалом, из которого они сделаны, а также учесть все нюансы предполагаемого к монтажу отопительного контура.

С другой стороны, для предварительного планирования даже такие методы, неточные, но простые в реализации, подойдут очень хорошо. Они помогут выполнить приблизительный расчет радиатора отопления в частном доме (калькулятор вам понадобится, но вычисления будут очень простыми) и примерно понять, какой отопительный контур будет наиболее оптимальным.

Расчет на основании площади помещения

Самый быстрый и весьма неточный метод, лучше всего подходящий для помещений со стандартной высотой потолков, равной примерно 2,4-2,5 метров. Согласно действующим строительным правилам, на обогрев одного квадратного метра площади понадобится 0,1 кВт тепловой мощности. Следовательно, для типовой комнаты площадью 19 квадратных метров необходимо 1,9 кВт.

Чтобы завершить расчет количества радиаторов отопления в частном доме, осталось разделить полученное значение на показатель теплоотдачи одной секции батареи (этот параметр должен быть указан в сопроводительной инструкции или на упаковке, но для примера возьмем стандартное значение 170 Вт) и при необходимости округлить полученную цифру в большую сторону.

Окончательный результат будет равен 12 (1900 / 170 = 11,1764).

Предложенная методика является очень приблизительной, так как не учитывает множество факторов, напрямую влияющих на расчеты. Поэтому для корректировки стоит использовать несколько уточняющих коэффициентов.

  • помещение с балконом или комната в торце здания: +20%;
  • проект предполагает установку радиаторной батареи в нишу или за декоративный экран: +15%.

Расчет по кубатуре помещения

Предлагаемая методика также не претендует на высокую точность, но по сравнению с расчетом на основе площади помещения она дает результаты, более соответствующие реальному положению дел. Самая большая проблема в данном случае – правильная трактовка норм СНиП, по которым для обогрева одного кубического метра жилой площади необходимо затратить 41 кВт мощности. Так как этот параметр описывает систему организации отопления в стандартном панельном здании, расчет количества радиаторов отопления в частном доме будет не совсем точным. Но примерное представление о том, как ее следует проектировать, он дает.

В первую очередь, нужно перемножить площадь помещения на его высоту. Например, для комнаты в 30 квадратных метров и потолками в 3,5 метра итоговая цифра будет 105 м3(30 * 3,5). После этого ее нужно умножить на 41 (нормы требуемой тепловой мощности для одного «куба»): 105 * 41 = 4305 Вт (примерно 4,3 кВт).

Вычисление оптимального количества радиаторов выполняется очень просто. Прежде всего, выясните теплоотдачу одной сегмента, после чего разделите на это значение полученную ранее цифру. В нашем примере имеем 26 секций (4305 / 170 = 25,3235). Для получения более достоверного результата есть смысл использовать несколько корректирующих коэффициентов:

  • угловая комната: +20%;
  • батарея задекорирована решеткой или экраном: +20%;
  • дом плохо утеплен, основной материал, из которого сделаны стены, – крупногабаритная панель: +10%;
  • помещение находится на последнем или первом этаже: +10%;
  • в комнате большего одного окна или оно одно, но очень большое: +10%;
  • рядом расположены неотапливаемые помещения (особенно, если в них отсутствует часть стен): +10%.

Профессиональный подход

Как рассчитать батареи отопления для частного дома, если нужна очень высокая точность с минимально возможными допусками. В этом случае есть смысл воспользоваться методикой, которая предполагает наличие нескольких уточняющих коэффициентов. Она имеет определенные допуски, но итоговый результат позволит смонтировать такую отопительную систему, которая будет учитывать все особенности помещения.

Формула расчета имеет следующий вид: Q = 100 * S * X1 * X2 * X3 * X4 * X5 * X6 * X7. Q – количество тепла (в ваттах на квадратный метр), которое необходимо обеспечить для конкретного помещения), S – его площадь, а X1-X7 – несколько уточняющих коэффициентов.

X1: класс остекления оконных проемов (особо уточним, он не учитывает количество самих проемов)

  • Двойное остекление: 1,27.
  • 2-слойный стеклопакет: без коррекции.
  • 3-слойный стеклопакет: 0,85.

X2: уровень теплоизоляции стен (может быть скорректирован установкой внешних утепляющих конструкций)

  • Недостаточная (одинарная кладка, нет дополнительных навесных блоков): 1,27.
  • Хорошая (слой утеплителя или двойная кирпичная кладка): без коррекции.
  • Высокая: 0,85.

X3: отношение площади окон и пола

  • 50%: 1,2.
  • 40%: 1,1.
  • 30%: без коррекции.
  • 20%: 0,9.
  • 10%: 0,8 (часто встречающийся случай в складских помещениях, но в частных домах встречается очень редко).

X4: средневзвешенная температура воздуха для наиболее холодной недели в году (в градусах Цельсия)

  • -35 и менее: 1,5.
  • От -35 до -25: 1,3.
  • От -25 до -20: 1,1.
  • От -20 до -15: 0,9.
  • От -15 до -10: 0,7.

X5: внешние стены

  • Одна: 1,1;
  • Две: 1,2;
  • Три: 1,3;
  • Четыре: 1,4.

X6: тип находящегося над комнатой, для которой производится расчет, помещения

  • Чердак, лишенный принудительного отопления: без коррекции.
  • Отапливаемый чердак: 0,9.
  • Жилое помещение с собственным отоплением: 0,8.

X7: высота потолков (метров)

  • Менее 2,5: без коррекции.
  • От 2,5 до 3: 1,05.
  • От 3 до 3,5: 1,1.
  • От 3,5 до 4: 1,15.
  • От 4 до 4,5: 1,2.

Как рассчитать количество радиаторов в доме, исходя из предложенной методики? Представим себе, что у нас есть дом из двух комнат – 20 и 25 м2. В одной из них – двойное остекление, в другой – тройной стеклопакет. Уровень теплоизоляции высокий. Соотношение окон и пола – 1:1. Самая низкая температура -17 градусов. В доме 2 внешних стены, над комнатами находится неотапливаемый чердак, а высота стен – 3,1 м.

  • 1 комната (S=20 м2). 100 * 20 (S) * 1,27 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 3077,87.
  • 2 комната (S=15 м2). 100 * 15 (S) * 0,85 (X1) * 0,85 (X2) * 1,2 (X3) * 0,9 (X4) * 1,2 (X5) * 1 (X6) * 1,1 (X7) = 1544,99.

После этого нужно разделить полученные значения на теплоотдачу одной секции радиатора, (например, 170 Вт / м2):

  • 1 комната: 3077,87 / 170 = 19 (18,1051).
  • 2 комната: 1544,99 / 170 = 10 (9,0881).

Именно такое количество секций будет оптимальным и достаточным.

Виды радиаторов

Приведенное значение теплоотдачи – 170 Вт / м2 является усредненным, а значит реальное положение дел отражает далеко не всегда. Потому его также можно скорректировать для более точного расчета.

Биметаллические радиаторы

Являются в наше время самыми распространенными. Показатели теплоотдачи у разных производителей могут несколько разниться, но общее представление о том, какую они обеспечивают теплоотдачу, получить можно. Основной критерий в данном случае – межосное расстояние:

  • 500 мм: 165 Вт.
  • 400 мм: 143 Вт.
  • 300 мм: 120 Вт.
  • 250 мм: 102 Вт.

Алюминиевые радиаторы

Основной показатель здесь тот же – межосное расстояние, а приведенные нами данные верны для продукции итальянских брендов Calidor и Solar.

  • 500 мм: от 178 до 182 Вт.
  • 350 мм: от 145 до 150 Вт.

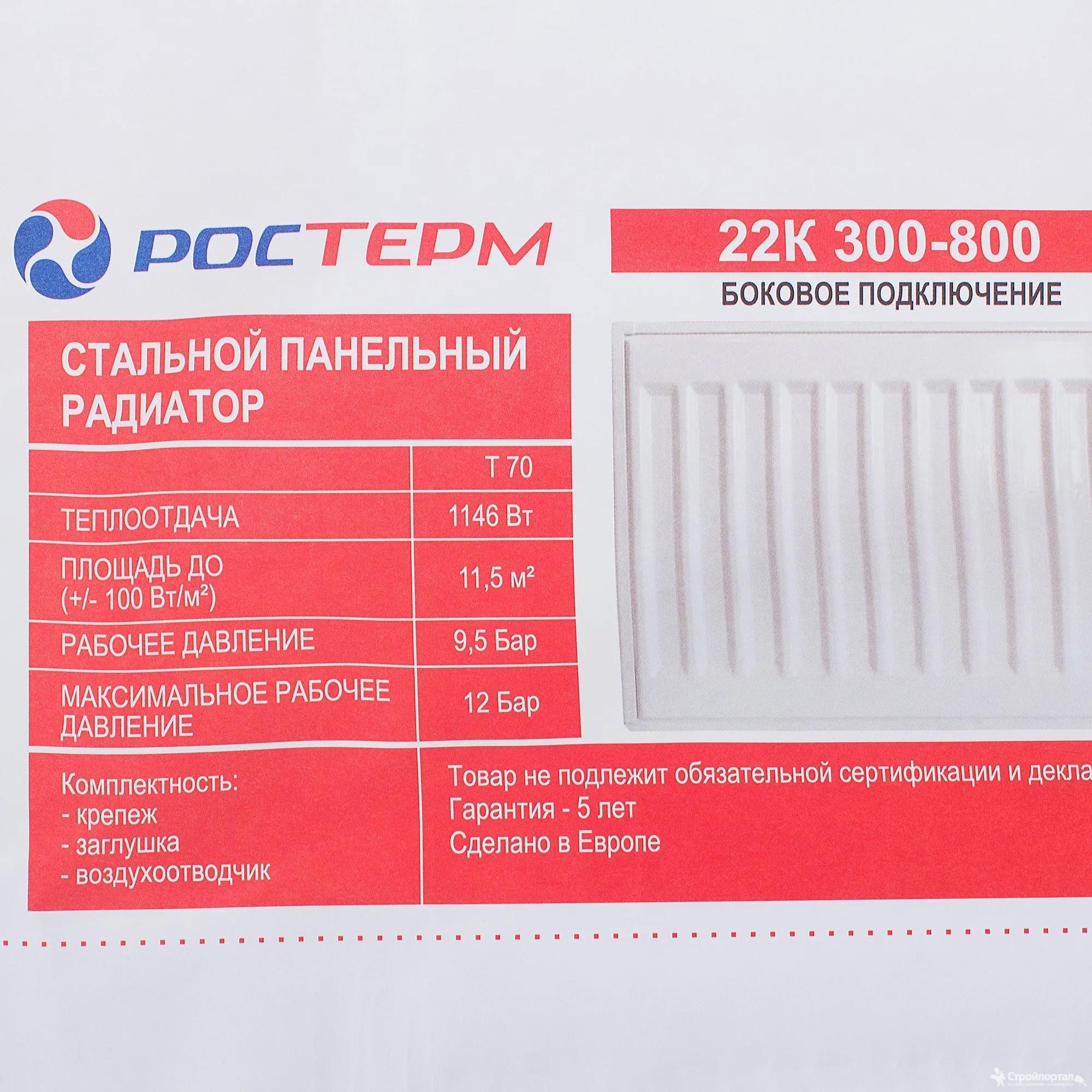

Стальные пластинчатые радиаторы

Здесь ситуация несколько сложнее, так как приходится дополнительно учитывать способ врезки в контур отопления, потому нужные параметры теплоотдачи следует выяснить у производителя вашей модели батареи.

Чугунные радиаторы

Классика, доставшаяся нам по наследству со старых советских времен, но не теряющая своей актуальности и в наши дни. Однако здесь следует учитывать, что в реальной жизни показатели могут быть ниже на 10-20 градусов, особенно если коммуникации сильно изношены.

Как рассчитать количество радиаторов в доме, используя предложенную методику? Вы должны четко выяснить необходимые для этого параметры помещения и технико-технические характеристики предполагаемых к использованию радиаторов. Но, так как это не так просто, как может показаться на первый взгляд, это обратитесь за помощью в компанию «Новое место».

Как рассчитать радиаторы отопления на площадь квартиры

Как рассчитать радиаторы отопления так, чтобы температура в квартире была предельно комфортной — вопрос, который возникает у каждого, кто решился на ремонт. Слишком малое количество секций не будет полностью прогревать помещение, а излишек только повлечёт за собой слишком большие траты на коммунальные услуги. Итак, что необходимо учитывать, чтобы правильно подсчитать размеры батарей?

Как рассчитать радиаторы отопления на площадь квартиры

Предварительная подготовка

Что необходимо учитывать для рассчета мощности радиатора отопления на комнату:

  • определить температурный режим и потенциальные термопотери;
  • разработать оптимальные технические решения;
  • определить тип теплового оборудования;
  • установить финансовые и тепловые критерии;
  • учесть надёжность и технические параметры обогревательных приборов;
  • составить схемы теплопровода и расположение батарей для каждого помещения;

Без помощи специалистов и дополнительных программ рассчитать количество секций радиаторов отопления достаточно сложно. Чтобы расчёт был наиболее точен, не обойтись без тепловизора или специально установленных для этого программ.

Необходимая мощность радиаторов отопления

Что будет, если провести вычисления неправильно? Основное последствие — более низкая температура в помещениях, а следовательно, и эксплуатационные условия не будут соответствовать желаемому. Слишком мощные отопительные приборы приведут к избыточным тратам как на сами приборы и их монтаж, так и на коммунальные услуги.

Самостоятельные подсчёты

Можно приблизительно подсчитать, какой должна быть мощность батарей, использовав только рулетку для измерения длины и ширины стен и калькулятор. Но точность таких вычислений крайне мала. Погрешность будет составлять 15-20%, но такое вполне допустимо.

Формула для расчета

Вычисления в зависимости от типа отопительных приборов

При выборе модели учитывайте, что тепловая мощность зависит от материала, из которого они сделана. Методы вычисления размеров секционных батарей не отличаются, а вот итоги выйдут разными. Есть среднестатистические значения. На них и стоит ориентироваться, выбирая оптимальное число отопительных приборов. Мощности отопительных приборов с секциями в 50 см:

  • батареи из алюминия — 190 Вт;
  • биметаллические — 185 Вт;
  • чугунные приборы обогрева — 145 Вт;

Таблица для расчета количества секций батареи

Чтобы правильно рассчитать радиаторы отопления по площади комнаты, важно знать не только мощность, но и сколько квадратов обогревает одна секция, значение этого параметра зависит от металла:

  • алюминий — 1,9-2 м кв.;
  • алюминий и сталь — 1,8 м кв.;
  • чугун — 1,4-1,5 м кв;

Вот пример вычисления количества секций алюминиевых радиаторов отопления. Допустим, что размеры комнаты 16 м. кв. Выходит, что на помещение такого размера нужно 16м2/2м2 = 8 шт. По такому же принципу считайте для чугунных или биметаллических приборов. Важно только точно знать норму — приведённые выше параметры верны для моделей высотой в 0,5 метра.

Виды радиаторов отопления

На данный момент выпускаются модели от 20 до 60 см. Соответственно площадь, которую способна обогреть секция, будет отличаться. Самые маломощные модели — бордюрные, высотой в 20 см. Если вы решили приобрести тепловой агрегат нестандартных размеров, то в вычислительную формулу придётся вносить корректировку. Ищите необходимые данные в техпаспорте.

При внесении корректировок стоит учитывать, что размер батарей напрямую влияет на теплоотдачу. Следовательно, чем меньше высота при той же ширине, тем меньше площадь, а вместе с ними и мощность. Для верных подсчётов найдите соотношение высот выбранной модели и стандартной, а уже с помощью полученных данных подкорректируйте результат.

Расчитываем, насколько сильно должна греть батарея

Допустим, вы выбрали модели высотой 40 см. В этом случае расчёт количества секций алюминиевых радиаторов отопления на площадь комнаты будет выглядеть следующим образом:

  • воспользуемся предыдущими подсчётами: 16м2/2м2 = 8штук;
  • посчитайте коэффициент 50см/40см = 1,25;
  • подкорректируйте вычисления по основной формуле — 8шт*1,25 = 10 шт.

Расчёт количества радиаторов отопления по объёму начинается в первую очередь со сбора необходимой информации. Какие параметры нужно учесть:

  • Площадь жилья.
  • Высота потолков.
  • Число и площадь дверных и оконных проёмов.
  • Температурные условия за окном в период отопительного сезона.

Теплопотери

Нормы и правила, установленные для мощности отопительных проборов, регламентируют минимально допустимый показатель на кв. метр квартиры — 100 Вт. Расчёт радиаторов отопления по объему помещения будет более точен, чем тот, в котором за основу берётся только длина и ширина. Итоговые результаты корректируются в зависимости от индивидуальных характеристик конкретного помещения. Делается это посредством умножения на коэффициент корректировки.

При вычислении мощности отопительных приборов берётся среднестатистическая высота потолков — 3 м. Для квартир с потолком 2,5 метра этот коэффициент составит 2,5м/3м = 0,83, для квартир с высокими потолками 3,85 метров — 3,85м/3м = 1,28. Угловые комнаты потребуют внесения дополнительных корректировок. Итоговые данные умножаются на 1,8.

Расчёт количества секций радиатора отопления по объему помещения должен проводиться с корректировкой, если в комнате одно окно большого размера или сразу несколько окон (коэффициент 1,8).

Радиаторы отопления с нижним подключением

Нижнее подключение также потребует внести свои корректировки.  Для такого случая коэффициент составит 1,1.

В районах с экстремальными погодными условиями, где зимние температуры достигают рекордно низких показателей, мощность должна быть увеличена в 2 раза.

Пластиковые стеклопакеты, наоборот, потребуют корректировку в сторону уменьшения, за основу берётся коэффициент 0,8.

В выше приведённых данных приведены усреднённые значения, поскольку не были дополнительно учтены:

  • толщина и материал стен и перекрытий;
  • площадь остекления;
  • материал напольного покрытия;
  • наличие или отсутствие утеплителя на полу;
  • занавески и гардины в оконных проёмах.

Дополнительные параметры для более точных вычислений

Работа с тепловизором

Точный расчёт количества радиаторов отопления на площадь не обойдётся без данных из технических документов. Это важно, чтобы точнее определить значение теплопотерь. Лучше всего определить уровень потери тепла с помощью тепловизора. Прибор быстро определит самые холодные области в помещении.

Всё было бы в разы легче, если каждая квартира была построена по стандартной планировке, но это далеко не так. В каждом доме или городской квартире свои особенности. С учётом множества характеристик (числа оконных и дверных проёмов, высоты стен, площади жилья и пр.) резонно возникает вопрос: как же рассчитать количество радиаторов отопления?

Расчет радиаторов отопления по площади

Особенности точной методики в том, что для вычислений необходимо больше коэффициентов. Одно из важных значений, которое нужно вычислить — это количество тепла. Формула отлична от предыдущих и выглядит следующим образом: КТ = 100 Вт/м2*П*К1*К2*К3*К4*К5*К6*К7.

Подробнее о каждом значении:

  • КТ — количество тепла, которое нужно для обогрева.
  • П — размеры комнаты м2.
  • К1 — значение этого коэффициента учитывает качество остекления окон: двойное — 1,27; пластиковые окна с двойным стеклопакетом — 1,0; с тройным — 0,85.
  • К2 — коэффициент, учитывающий уровень теплоизоляционных характеристик стен: низкая — 1,27; хорошая (например двухслойная кирпичная кладка) — 1,0; высокая — 0,85.
  • К3 — это значение учитывает соотношение площадей оконных проёмов и полов: 50% — 1,2; 40% — 1,1; 30% — 1,0; 20% — 0,9; 10% — 0,8.
  • К4 — коэффициент, зависящий от среднестатистических температурных показателей воздуха в зимнее время года: — 35 °С — 1,5; — 25 °С — 1,3; — 20 °С — 1,1; — 15 °С — 0,9; -10 °С — 0,7.
  • К5 зависит от числа внешних стен здания, данные этого коэффициента таковы: одна — 1,1; две — 1,2; три — 1,3; четыре — 1,4.
  • К6 рассчитывается, исходя из типа помещения, находящегося этажом выше: чердак — 1,0; чердачное отапливаемое помещение — 0,9; отапливаемая квартира — 0,8.
  • К7 — последний из корректировочных значений и зависит от высоты потолка: 2,5 м — 1,0; 3,0 м — 1,05; 3,5 м — 1,1; 4,0 м — 1,15; 4,5 м — 1,2.

Описанный расчёт секций батарей отопления по площади — наиболее точный, поскольку учитывает значительно больше нюансов. Полученное в ходе этих подсчётов число делится на значение теплоотдачи. Итоговый результат округляется до целого числа.

Корректировка с учётом температурного режима

В техпаспорте отопительного прибора указана максимальная мощность. Например, при температуре воды в теплопроводе 90°С во время подачи и 70°С в обратном режиме в квартире будет +20°С. Такие параметры обычно обозначают так: 90/70/20, но самые распространённые мощности в современных квартирах — 75/65/20 и 55/45/20.

Параметры теплоносителя системы отопления.

Для правильного расчёта необходимо для начала высчитать температурный напор — это разница между температурой самой батареи и воздуха в квартире. Учтите, что для вычислений берётся усреднённое значение между температурами подачи и обратки.

Как рассчитать количество секций алюминиевых радиаторов с учётом выше перечисленных параметров? Для лучшего понимания вопроса будут произведены вычисления для батарей из алюминия в двух режимах: высокотемпературном и низкотемпературном (расчёт для стандартных моделей высотой 50 см). Размеры комнаты те же — 16 м кв.

Одна секция алюминиевого радиатора в режиме 90/70/20 обогревает 2 кв метра., следовательно, для полноценного обогрева помещения понадобится 16м2/2м2 = 8 шт. При вычислении размера батарей для режима 55/45/20 нужно для начала подсчитать температурный напор. Итак, формулы для обеих систем:

  • 90/70/20 — (90+70)/2-20 = 60°С;
  • 55/45/20 — (55+45)/2-20 = 30°С.

Расчитываем количество секций в радиаторе отопления

Следовательно, при низкотемпературном режиме нужно увеличить размеры отопительных приборов в 2 раза. С учётом данного примера на помещении 16 кв. метров нужно 16 алюминиевых секций. Учтите, что для чугунных приборов понадобится 22 секции при той же площади помещения и при таких же температурных системах. Подобная батарея получится слишком большой и массивной, поэтому чугун меньше всего подходит для низкотемпературных контструкций.

С помощью этой формулы можно легко вычислить, сколько необходимо секций радиаторов на комнату с учётом желаемого температурного режима. Чтобы зимой в квартире было +25°С, просто поменяйте температурные данные в формуле теплового напора, а полученный коэффициент подставьте в формулу вычисления размера батарей. Допустим, при параметрах 90/70/25 коэффициент будет таким: (90+70)/2 — 25 = 55°С.

Далее нужно подсчитать соотношение 60°С/55°С = 1,1. В итоге, чтобы добиться температуры в +25 °С для помещения с высокотемпературным режимом понадобится 8шт*1,1 = 8,8. С округлением получится 9 штук.

Если не хочется тратить время на расчёт радиаторов отопления, можно воспользоваться онлайн-калькуляторами или специальными программами, установленными на компьютер.

Как пользоваться онлайн-калькулятором

Он-лайн калькулятор для расчета мощности радиаторов

Посчитать, сколько секций радиаторов отопления на кв. метр понадобится, можно с помощью специальных калькуляторов, которые всё посчитают в мгновение ока. Такие программы можно найти на официальных сайтах некоторых производителей. Воспользоваться этими калькуляторами легко. Просто введите в поля все соответствующие данные и вам моментально будет выведен точный результат. Чтобы вычислить, сколько секций радиаторов отопления нужно на квадратный метр, надо вводить данные (мощность, температурный режим и т.д.) для каждой комнаты отдельно. Если же помещения не разделены дверями, сложите их общие размеры, а тепло будет распространяться по обоим помещениям.

Интерфейс калькулятора отопления.

Во избежание неточностей при вычислениях, внимательно вводите все параметры и проверьте, насколько точные данные вы указали в соответствующих полях. Лучше несколько раз перепроверить, чем потом испытывать на себе последствия своих ошибок в виде слишком низкой или высокой температуры в доме.

Подведение итогов

Итак, из выше приведённых формул понятно, как правильно сделать расчёт алюминиевых (чугунных, биметаллических и др.) радиаторов для квартиры. Как видите, дело это не такое уж и сложное. Главное, внимательность и точность. Чтобы получить максимально правильные данные, используйте специальное оборудование.

Расчет секций радиаторов: по площади, объему помещений

Радиаторы отопления являются распространенными отопительными приборами. Их устанавливают для экономного расхода газа и для создания комфортного температурного режима в доме. Выбирая качественный радиатор, необходимо учитывать его мощность, материалы изготовления, производителя, стоимость. Перед покупкой отопительного оборудования важно произвести расчет количества секций для радиаторов.

Расчет радиаторов отопления по площади

Расчет количества секций батарей проводится для конкретных целей:

  • Экономической выгоды.
  • Комфортного температурного режима в доме.

Сделать расчет радиатора по площади довольно легко. Для этого применяются разные методики, но суть у них одна — определить тепловые потери помещения и рассчитать количество отопительных приборов, которые справятся с этими потерями.

Самые простые методы позволяют добиться приблизительных данных, а при точном расчете используются специальные коэффициенты, учитывающие особенности помещения (угловая комната, наличие дверей, окон, выход на лоджию).

Популярными способами расчета радиаторов являются:

  • На 1 квадратный метр необходимо 100 Ватт тепла. Из этой формулы легко сделать расчет необходимого количества батарей.
  • Расчет при помощи тепловизора. Это устройство четко зафиксирует, в каких местах в помещение происходят максимальные теплопотери, позволит определить, чем они спровоцированы (трещина в стене, недочеты ремонта).

Высчитывая количество необходимых батарей для помещения, учитываются такие факторы, как:

  1. Потери тепла в помещении.
  2. Мощность секций радиаторов.

Очень важно учитывать высоту потолков, количество оконных и дверных проемов, так как через них выходит большое количество тепла.

Как посчитать секции радиатора по объему помещения

Подсчитывая количество секций батареи для обогрева помещения по площади, стоит учитывать, что чем больше площадь комнаты, тем больше радиаторов необходимо в ней установить. Если в квартире индивидуальная система отопления, потребуется учитывать и то, что чем больше батарей вы установите, тем большее количество теплоносителей будет циркулировать в системе.

Следовательно, у вас будут большие финансовые затраты на поддержание комфортной температуры в доме. Если же речь идет о центральной системе отопления, которые встречаются в городских квартирах, этот показатель можно не учитывать.

Просчитав тепловые потребности помещения, можно легко рассчитать число необходимых батарей.

В паспорте отопительного прибора обязательно должен указываться объем тепла, который он способен обеспечить.

Получившийся показатель необходимого количества секций можно округлить до меньшего или большего значения. Если комната находится между другими помещениями, показатель округляется к меньшему значению, если помещение является угловым или в нем расположено огромное окно, показатель округляется до большего значения.

Как показывает практика, люди просчитывают количество секций батарей по формуле 100 Ватт на 1 кв.м. Несмотря на то, что данная система довольно простая, у нее есть свои недостатки. Не все учитывают толщину стен постройки, высоту потолков, утеплено здание или нет, и множество других факторов.

Также стоит учесть и то, что если жилая постройка располагается в регионе с холодным климатом в зимнее время, то на 1 кв. м требуется большее количество энергии — от 150 и до 200 Вт. Данный метод расчета можно считать условным, а для более точного значения вносятся определенные корректировки.

Ориентируясь на данную методику расчета, следует учесть все показатели площади с учетом высоты потолков. Это позволит более точно определить, какое количество тепла необходимо для помещения, чтобы прогреть воздух до подходящей температуры. Согласно нормам СНиПа, расчет отопительного оборудования определяет оптимальное количество тепла, отталкиваясь от следующих факторов:

  • На 1 кубический метр воздуха в помещениях панельного типа необходимо 41 Вт.
  • Для кирпичных построек этот показатель составляет 34 Вт.

Корректировка результатов

Чтобы получить точный результат, потребуется учесть все факторы, влияющие на увеличение или уменьшение потерь тепла. К этим факторам относятся:

  • Толщина и используемый материал при строительстве стен.
  • Размеры окон.
  • Утеплен дом или нет.
  • Тип остекления помещения.
  • Количество торцевых стен.

Все значения потерь тепла необходимо умножить на определенные коэффициенты.

В зависимости от размеров окон и типа, их остекления теплопотери варьируется в пределах — 15-35% тепловой энергии. В связи с этим предусматривается два коэффициента:

  1. Остекление по стандартным нормам — двойные рамы — 1, 27, двухкамерные стеклопакеты — 1,0, трехкамерные стеклопакеты — 0, 85.
  2. Соотношения площади окон и пола: 50% — 1,2, 40% — 1,1, 30% — 1,2.

Что касается теплопотерь через стены, то они составляют 20-30%. Здесь при расчете потребуется выяснить степень из теплоизоляции, количество внешних стен, материалы их изготовления. Для этого применяют такие коэффициенты:

  • Степень теплоизоляции: хорошая — 0,8, отсутствующая (недостаточная) — 1, 27, нормой считается кирпичная стена, сооруженная в 2 кирпича.
  • Количество внешних стен: 3 — 1,3. 2-1,2, 1-1,1.

Также на потерю тепла влияет и то, отапливается или нет помещение, расположенное сверху. Здесь применяются следующие коэффициенты:

  1. При наличии неотапливаемого чердака — 1.
  2. При отапливаемом чердаке — 0,9.
  3. При наличии отапливаемом помещении сверху (квартира соседа) — 0,7.

Рассчитывая количество секций батарей, учитываются специфические параметры помещения и климатические особенности региона, в которых располагается дом или квартира.

Если проводить расчет по площади комнаты с потолками нестандартной высотой, необходимо использовать пропорциональное увеличение или уменьшение коэффициента: фактическую высоту потолка необходимо поделить на стандартную высоту 2,7 м.

Если теплопотери здания рассчитывать через фундамент, чердак или кровлю, получившийся результат следует увеличить на 50%.

Также подкорректировать расчет можно, исходя из климатических условий в зимнее время года:

  • -30 градусов тепла — 1,5.
  • -25 градусов тепла — 1,3.
  • -20 градусов тепла — 1,1.
  • -15 градусов тепла — 0,9.
  • -10 градусов тепла — 0,7

Благодаря вышеперечисленным корректировкам можно максимально точно рассчитать нужное количество батарей для помещения, которые обеспечат комфортные условия проживания.

Расчет разных типов радиаторов

При планировании установки стандартных секционных радиаторов, определить их число не составит особого труда, так как вам будут известны технические характеристики выбранных отопительных приборов и их тепловая мощность.

Если в паспорте изделия вместо мощности производитель укажет расход жидкости теплопотери, рассчитывается мощность: 1 литр теплоносителя равен 1 кВт мощности.

Если вы еще не определились, какие батареи будете устанавливать в доме, потребуется учесть, что большое значение имеет материал изготовления. Следовательно, у продукции, изготовленной из чугуна, алюминия или стали, будет разная тепловая мощность. Одна секция стандартного по размерам радиатора будет излучать такое количество тепла:

  1. Чугунные батареи — 145 Вт.
  2. Биметаллические радиаторы — 185 Вт.
  3. Алюминиевые — 190 ВТ.

При выборе нестандартных габаритов, необходимо будет внести коррективы. При этом стоит учитывать, что чем меньше высота прибора, тем ниже у него мощность.

Зависимость мощности радиаторов от подключения и места расположения

Также мощность отопительных приборов напрямую зависит и от типа подключения батареи. Идеальным вариантом является диагональный тип подключения радиатора. В таком случае потери тепловой мощности будут отсутствовать. А при боковом подключении теплопотери будут достигать 22%. У остальных типов подключения будут наблюдаться средние потери тепла.

Важно: мощность батареи будет уменьшаться при наличии загромождающих конструкций (подоконников, сетчатых экранов).

Определение количества радиаторов для однотрубных систем

Все вышеперечисленные примеры относись к батареям, подключенным к двухтрубной системе отопления. Расчет количества батарей для однотрубной системы будет немного отличаться. Мощность прибора в обеих системах отопления рассчитывается одинаково.

В однотрубных системах число и размеры батарей стоит увеличивать, учитывая их отдаленность от места входа в систему теплоносителя.

Подводя итоги, стоит отметить, что приблизительный расчет количества радиаторов для отопительной системы рассчитать можно довольно легко. При этом необходимо учитывать все влияющие факторы: вид подключения, размеры комнат, другие специфические характеристики. При правильном подсчете нужного количества батарей, в вашем доме всегда будет тепло и уютно — даже в самую стуженую зиму.

Расчет количества секций радиаторов отопления

Для климатической зоны Украины уже давно рассчитана потребляемая тепловая мощность при стандартных условиях. Стандартные условия подразумевают: комнату с одным окном (обычным), одной дверью, одной внешней стеною. Для одного кубического метра такой жилплощади принято брать 41 Вт тепловой мощности. Исходя из этих данных не трудно рассчитать необходимое количество секций радиатора, зная его тепловую мощность.

Для примера, можно взять комнату 5 на 6 м и со стандартной высотою потолка, которая равна 2,7 м. Сначала надо рассчитать обьем помещения. Итак 5*6*2,7= 81 м3. Не стоит забывать, что если входная дверь в комнату выполнена в виде арки, которая не закривается, к обьему комнаты обьязательно следует додать обьем соседнего помещения. Когда обьем Вам известен, умножаем его на 41 Ватт: 81 * 41 = 3321. Полученное число, это и есть тепловая энергия, необходимая для обогрева нашего помещения.

Если Вы уже решили, какие радиаторы будете использовать и Вам известна их тепловая мощность, довольно просто рассчитать количество секций. Также можно отталкиваться от желанного колличества секций, манипулируюя их тепловой мощностью. Для примера возьмем радиаторы отопления с тепловой отдачей 1 секции равной 200 Ватт. Обьем комнаты разделяем на мощность 1 секции: 3321 / 200 = 16.605. Полученное число округляем до большего, итак для обогрева нашего помещения нам понадобится 17 секций радиатора отопления, мощностью 200 Ватт каждая. Если у Вас установлены чугунные батареи с межосевим расстоянием 600 мм, и температура в помещении Вас устраивает, но Вы хотите заменить их на новые радиаторы, можно рассчитать необходимое количество секций новых батарей. Теплоотдача одной секции такой чугунной батареи составляет 150 Ватт. Соответственно 150 умножаем на количество установленных у Вас секций и получаем число тепловой энергии отопления вашего помещения. Отталкиваясь от этого числа находим выше описаным способом количество секций новых радиаторов.

Этот нехитрый расчет произведен за условия, что температура теплоносителя не ниже 70 C. Если температура теплоносителя ниже, стоит увеличить число секций радиатора. Также, при рассчетах, необходимо учесть тепловие потери помещения. Установка стеклопакета уменьшит теплопотери на 15-20%, а установка декоративной панели, закрывающей радиатор, уменьшит теплоотдачу радиатора на 20-30%. Также стоит учитывать расположение Вашей комнаты — угловая или нет, первый или последний этаж, а также степень утепления стен.

Как подключить стальной радиаторо отопления, схемы подключения

Перед покупкой и установкой секционных радиаторов отопления (как правило это алюминиевые и биметаллические) у многих возникает вопрос — какое количество секций должно быть в радиаторе и как рассчитать это количество.

Более правильным, всегда будет расчет теплопотерь помещения. Однако в нем используется такое количество коэффициентов, что в результате может получиться, что-то завышенное или наоборот. Поэтому в большинстве случаев пользуются упрощенными способами.

Некоторые ЖЭКи не разрешают самостоятельно рассчитывать количество секций, и делают это для жителей на коммерческой основе. Это связано с тем, что дома во первых новые, и нельзя нарушать балансировку системы, а во вторых при регулировании температуры теплоносителя мощность радиатора сильно меняется. А если в новом доме температура теплоносителя, даже в самые холода, не превышает 70 °С, то стандартный расчет в данном случае не подходит.

Стандартный расчет для многоэтажного дома

Согласно «Строительным нормам и правилам» для компенсации теплопотерь пощения, на один квадратный метр площади требуется 100 Вт мощности радиатора отопления.

Этот расчет справедлив для любых радиаторов, в том числе алюминиевых и биметаллических.

В таком варианте требуемое количество секций вычисляется по формуле:

N = S*100/P, где S = площадь помещения, P = мощность одной секции радиатора отопления.

Пример, мощность одной секции радиатора GLOBAL STYLE PLUS 500 равняется 185 Вт, а площадь комнаты — 20 м.кв., в таком случае:

N=20*100/185=10,8.

Принимаем округление в большую сторону, и получаем 11 секций биметаллического радиатора GLOBAL STYLE PLUS 500.

Для высотных домов, часто пользуется еще более простым методом — делят площадь помещения на 2, и получают необходимое количество секций. В нашем примере их бы получилось 10. Но это не значит, что люди будут замерзать. В высотном доме соседи греют друг друга, и в реальной жизни 100 Вт на метр квадратный даже много.

Для торцевых и угловых комнат желательно ввести добавочный коэффициент 1,1 — 1,2, в этом случае необходимое количество секций для 20 метровой комнаты составит 12-13.

Характеристики радиатора GLOBAL STYLE PLUS 500

Зависимость мощности радиатора от теплового потока

Как видно из таблицы, при температурном напоре 70 °С мощность радиатора 185 Вт, при 50 — 114 Вт.

Температурный напор в 70 °С можно создать только в центральной системе отопления со стальными трубами, в частном же доме с пластиковым трубопроводом и настенным котлом, максимальный напор составляет 50 °С. Поэтому упрощенная формула «1 секция радиатора на 2 кв. метра» в частном доме не подходит.

Если же у вас в частном доме радиаторы посчитаны по упрощенной формуле, зимой при продолжительных низких температурах за окном (от -25 °С) в доме может быть прохладно.

Расчет количества секций в частном загородном доме

Если для квартир в многоэтажном доме, действует правило — на один квадратный метр площади требуется 100 Вт мощности радиатора отопления, то для частного дома не совсем так.

Для первого отапливаемого этажа эта мощность составляет 110 — 120 Вт (в зависимости от утепления пола), для второго и следующих этажей эта мощность составляет примерно 80 — 90 Вт. Поэтому многоэтажные дома всегда более экономичны (тепло поднимается на верх).

Тогда, для расчета количества секций радиаторов в частном доме, в формуле N = S*100/P, вместо 100 необходимо подставлять соответствующую мощность (120-80 Вт).

Наш совет — в частный дом лучше взять чуть больше секций (с запасом), это не значит, что от этого у вас в доме будет жарко, просто, как видно из рисунка выше, чем шире радиатор, тем меньше температуру нужно подавать на радиатор. Чем ниже температура теплоносителя — тем дольше прослужит вся система — и трубы и сам котел.

Калькулятор

БТЕ | 3 простых шага для расчета размера радиатора

СОВЕТ. Отфильтруйте результаты по выходным BTU, чтобы показать радиаторы, соответствующие вашим потребностям в отоплении

Есть несколько факторов, которые вы должны учитывать при выборе нового радиатора для вашего дома. Здесь мы поможем вам подобрать подходящий радиатор для вашего дома.

Калькулятор размера радиатора в БТЕ

Вы можете задать себе такие вопросы, как:

  • Что такое БТЕ?
  • Радиатор какого размера мне нужен?
  • Как рассчитать размер радиатора для комнаты?
  • Сколько ватт в BTU?

Здесь мы раскроем тайну неуловимого измерения BTU и расскажем, как вы можете использовать наш калькулятор BTU, чтобы определить, какой радиатор (ы) идеально подходит для вашего дома!

Что такое БТЕ?

Начнем с основ. БТЕ (британская тепловая единица) — это традиционная единица тепла, которую можно определить как количество энергии, необходимое для нагрева 1 фунта воды на 1 градус по Фаренгейту.Иногда это трудно представить, поэтому распространенная аналогия для объяснения этого — сравнение ее с энергией, выделяемой одной горящей спичкой (Источник)

Если концепция BTU все еще немного сбивает с толку, вы всегда можете использовать более традиционный ватт для расчета тепловой мощности. Все, что вам нужно помнить, это то, что 1 Вт энергии эквивалентен 3,41 БТЕ. В качестве альтернативы, если у вас есть измерение BTU и вы хотите узнать тепловую мощность вашего радиатора в ваттах, все, что вам нужно сделать, это разделить BTU на 3.41.

Радиатор какого размера мне нужен?

Есть несколько факторов, которые вы должны учитывать при выборе подходящего радиатора для вашего дома, например…

Какая тепловая мощность должна быть у радиатора?

Какого размера должен быть радиатор?

Какой стиль и цвет подойдут к желаемой комнате?

Тепловую мощность, необходимую для любой комнаты в вашем доме, можно рассчитать с помощью нашего собственного калькулятора размеров радиаторов! Этот калькулятор БТЕ использует размеры выбранной вами комнаты, чтобы определить требуемую БТЕ для всей комнаты; рассмотрение нескольких вариантов, таких как двойное остекление, окна, выходящие на север, и французские двери патио, чтобы помочь рассчитать размер радиатора.

После того, как вы ввели размеры своей комнаты и учли дополнительные вариации потерь тепла, вы получите окончательное значение в БТЕ, которое учитывает общую потребность в тепле для выбранной комнаты. Это значение не представляет собой общую потребность в БТЕ для конкретного радиатора, а, скорее, общую потребность в БТЕ, требуемую от добавления всех радиаторов в этом помещении.

Выбор радиатора

Следующим шагом в определении тепловой мощности и размера, необходимого для вашего радиатора, является определение того, сколько радиаторов вы хотите обогреть желаемое помещение.В большинстве случаев достаточно 1-2 радиаторов, однако для больших помещений может потребоваться и больше. Количество БТЕ, необходимое для каждого радиатора, будет зависеть от того, сколько радиаторов находится в помещении, поэтому разделите общую потребность в БТЕ на количество радиаторов, чтобы рассчитать средние БТЕ, необходимые для каждого радиатора.

У нас есть большой ассортимент дизайнерских радиаторов, которые вы можете отфильтровать, чтобы отобразить только радиаторы с требуемым количеством БТЕ.

В разных комнатах не только разные требования к BTU, но и эстетические требования. Например, некоторые из наших горизонтальных радиаторов очень хорошо подходят для гостиной или коридора, но могут выглядеть неуместно в качестве радиатора для ванной комнаты.К счастью, мы поставляем очень разнообразный ассортимент радиаторов для любой комнаты в вашем доме — от нашего компактного радиатора для зимнего сада Excel до популярного и современного вертикального радиатора Terma Ribbon, который можно использовать в жилых комнатах, коридорах и кухнях.

Вы также можете добавить элемент вешалки для полотенец, чтобы преобразовать вешалку для полотенец на электрическую или комбинированную.

Если вы хотите получить еще несколько советов о том, как стильно обогреть свой дом, прочтите наш предыдущий блог: «Рассмотрите свой радиатор как часть дизайна комнаты».

Сборники выписок

Какие радиаторы вы выберете, теперь, когда вы знаете, какая тепловая мощность требуется для вашего дома? Просмотрите нашу коллекцию современных дизайнерских радиаторов и полотенцесушителей:

ПРИМЕЧАНИЕ:

Этот расчет является приблизительным. Если требуются более точные показания, обратитесь к своему сантехнику. Наши расчеты являются приблизительными и основаны на предоставленной вами информации.Калькулятор BTU может обрабатывать только наиболее распространенные факторы, влияющие на тепловые потери, и может не учитывать все факторы, относящиеся к вашим конкретным требованиям. Любые результаты, полученные с помощью нашего калькулятора отопления, не следует считать точными на 100%, и мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta — T 50 ° C (Δ-T50 ° C).

Калькулятор потерь тепла

| Калькулятор BTU

Как базовая, так и расширенная программы потери тепла являются онлайн-платформами.Вы можете войти в расширенную программу из любого места, чтобы получить доступ к своей учетной записи. Все ваши предыдущие проекты будут сохранены и могут быть легко скопированы, что сэкономит ваше время и нервы.

Основная программа потери тепла
Используйте этот калькулятор потерь тепла, чтобы быстро оценить, сколько тепла вам нужно для вашей комнаты или проекта.

Калькулятор основных тепловых потерь Stelrad делает различные предположения на основе вашего выбора и может не учитывать все факторы, относящиеся к вашим конкретным требованиям.Если вам требуется более подробный расчет, воспользуйтесь расширенной версией программы на сайте starsapp.co.uk. Мы не несем ответственности за любые ошибки, возникшие в результате представленных оценок. Расчеты основаны на Delta-T 50 ° C (Δ-T50 ° C) в соответствии со стандартом BS EN 442. Использование вами основного калькулятора тепловых потерь Stelrad регулируется этими условиями.

Расширенная программа потери тепла

Расширенная программа потери тепла также известна как STARS (технически усовершенствованная радиаторная система Stelrad), это онлайн-программа потери тепла, разработанная Stelrad для всех, кому необходимо рассчитать потери тепла для комнаты , чтобы выбрать правильные требования к отоплению.

Используйте эту программу потерь тепла для всестороннего расчета, в который вы можете ввести все параметры, влияющие на теплопотери в вашем помещении.

Усовершенствованная программа потери тепла проводит пользователя через простой пошаговый процесс ввода ключевой информации для любого типа помещения, включая размеры стен, пола и потолка, выбор материалов стен и типов дверей и окон. Он позволяет мгновенно рассчитывать потери тепла с помощью уникального планировщика помещений, в котором вы можете просто перетащить стены и рассчитать выходную мощность в реальном времени.

После завершения спецификации помещения программа потери тепла предлагает выбор подходящих радиаторов из ассортимента продукции Stelrad. Затем можно выбрать продукт, который заменит тепло, теряемое в помещении. STARS также рассчитает потребности в отоплении для всего здания и предложит подходящие котлы (комбинированные или только отопительные).

График работы радиатора и спецификацию котла можно распечатать или сохранить.

Базовая программа — Чтобы ознакомиться с дополнительными условиями и предположениями, щелкните здесь.

Прочие важные условия

Мы можем обновлять, изменять и изменять это предположение и Условия время от времени без предварительного уведомления. Каждый раз, когда вы используете программы, будут применяться предположения, использованные в то время.

Нажмите здесь, чтобы узнать больше о расширенной программе потери тепла.

Как подобрать радиаторы для помещений | Руководства по дому

Радиаторы — это один из способов обогрева комнаты, в которой нет камина, центрального отопления или обогревателя плинтуса.Но они должны иметь правильный размер для наиболее эффективного использования энергии. Если радиатор слишком мал, он не сможет согреть людей в комнате. Если он слишком большой, он будет чаще включаться и выключаться, потребляя больше энергии.

Измерьте длину, ширину и высоту комнаты в футах. Умножьте все три значения, чтобы определить кубический размер пространства. Например, если у вас есть комната размером 12 футов в длину, 10 футов в ширину и 7 футов в высоту, умножение 12 на 10 на 7 дает 840 кубических футов.

Умножьте результат на 5 для радиаторов в гостиной и столовой, на 4 для спален или на 3 для кухонь и других помещений дома. Например, если умножить 840 кубических футов от спальни на 3, получится 2520.

Добавьте 15 процентов к результату, если комната выходит на север. Если в нем французские двери, добавьте 20 процентов, а если окна со стеклопакетами, вычтите 10 процентов. Например, поскольку спальня для радиатора выходит на север, вы добавляете 15 процентов к 2520, чтобы получить 2898, что является количеством БТЕ или британских тепловых единиц, которое ваш радиатор должен производить в час для адекватного обогрева комнаты.

Преобразуйте расчет BTU в ватты, потому что в спецификациях большинства радиаторов их тепловая мощность указывается в ваттах. Преобразование неточно, потому что БТЕ — это единицы тепла, а ватты — это единицы мощности.

Разделите количество БТЕ на 3,41. Например, если разделить 2898 БТЕ на 3,41, получится около 850 Вт. Радиатор на 850 Вт необходим для выработки 2898 БТЕ в час, необходимых для помещения размером 12 на 10 на 7 футов, использованного в примере.

Ссылки

Биография писателя

Аурелио Локсин профессионально пишет с 1982 года.Он опубликовал свою первую книгу в 1996 году и является частым автором многих интернет-изданий, специализирующихся на потребительских, деловых и технических темах. Локсин имеет степень бакалавра искусств в области научных и технических коммуникаций Вашингтонского университета.

Чугунный радиатор Калькулятор БТЕ

UKAA, мы стремимся подобрать для вас подходящие чугунные радиаторы. Важно, чтобы вы выбрали правильный радиатор для желаемой комнаты, поэтому мы сделали выбор намного проще с помощью нашего простого калькулятора BTU для чугунных радиаторов.

Для поддержания тепла в каждой комнате вашего дома потребуется определенное количество тепла. Тепловая мощность радиатора, необходимая для помещения, может быть выражена в британских тепловых единицах (БТЕ) ​​или ваттах. Все типы чугунных радиаторов излучают разное количество тепла в зависимости от их размера и мощности радиатора. Если вы подумываете о покупке радиатора, первое, что нужно сделать, — это рассчитать количество БТЕ, которое требуется для каждой комнаты. Лучше всего это сделать с помощью калькулятора мощности радиатора.

Наш калькулятор БТЕ для радиаторов разработан для обеспечения того, чтобы ваши радиаторы в достаточной степени обогревали комнату, в которой они установлены.

Как определить размер чугунного радиатора с помощью калькулятора BTU

Для расчета формулы BTU для вашей комнаты вам потребуется:

  1. Введите ширину, длину и высоту помещения
  • Выберите тип номера:
    • Гостиная / Столовая / Ванная
    • Спальня
    • Кухня / общая зона
  • Ответ на три дополнительных функции:
    • Ваша комната выходит на север?
    • Есть ли в вашей комнате дверь патио?
    • Есть ли в вашей комнате двойное остекление?

    Теперь, когда вы рассчитали требования к помещению, вы можете определить, сколько «секций» вашего радиатора необходимо для обеспечения правильной мощности радиатора.

    Большинство онлайн-калькуляторов BTU для радиаторов очень похожи, но главное, на что следует обращать внимание, это то, что радиаторы, которые вы покупаете, соответствуют британским стандартам. Если вы покупаете чугунные радиаторы, протестированные по BS EN442-1 и BS EN442-2, то можете быть уверены, что производительность радиатора гарантирована. Вы же не хотите покупать радиатор только для того, чтобы обнаружить, что в ваших комнатах недостаточно тепла!

    В UKAA мы продаем только радиаторы, прошедшие испытания по британскому стандарту, поэтому вы можете быть уверены в том, что покупаете высококачественный радиатор.

    Калькулятор тепловой мощности радиатора для помещений неудобной формы

    Пожалуйста, прочтите это простое пошаговое руководство о том, как рассчитать BTU для комнаты сложной формы. Если ваша комната не имеет формы квадрата / прямоугольника, мы рекомендуем выполнить измерения с помощью системы, представленной ниже, и разделить комнаты на секции, а затем вычислить необходимые БТЕ для каждой секции с помощью онлайн-калькулятора.

    Например:
    Участок 1 — длина 3 м x ширина 4 м x 2.8 м высотой
    Секция 2 — длина 3,5 м, ширина 3,8 м, высота 2,8 м
    Секция 3 — длина 6 м, ширина 8 м, высота 2,8 м

    Это даст вам необходимые выходы, необходимые для каждой части комнаты. Затем вы можете добавить их вместе, чтобы получить общую потребность.

    Если в вашей комнате сводчатый потолок / сводчатый потолок, мы рекомендуем разделить потолок на две части, как показано ниже:

    • Измерьте высоту каждого потолка и рассматривайте каждую секцию как отдельную комнату e.грамм.

    Секция 1 — длина 4 м, ширина 3,5 м, высота 1,8 м (вам нужно будет измерить сводчатый потолок / сводчатый потолок в самой высокой точке)
    Секция 2 — длина 4 м, ширина 3,5 м, высота 2,4 м

    Затем вычислите выходную мощность, необходимую для каждой секции.

    Затем с разделом 1 — требования к верхнему / сводчатому потолку нужно будет уменьшить вдвое.Например, если секция 1 отработала до 4300 БТЕ, сократите ее вдвое — тогда для секции 1 потребуется 2150.

    Добавьте это число в секцию 2, и тогда вы получите общее количество тепла, необходимое для достаточного обогрева помещения.

    Щелкните здесь, чтобы создать свои чугунные радиаторы на заказ

    Теперь вы знаете, как рассчитать BTU для ваших радиаторов, просмотрите нашу подборку чугунных радиаторов в Интернете.

    Тепловыделение от радиаторов и нагревательных панелей

    Тепловыделение от радиатора или нагревательной панели зависит в первую очередь от разницы температур между горячей поверхностью и окружающим воздухом. Тепловыделение можно рассчитать

    P = P 50 [(t i — t r ) / ln ((t i — t a ) / (t r — t a )) 1 / 49.32] n (1)

    где

    P = тепловыделение от радиатора (Вт, Дж / с)

    P 50 = тепловыделение радиатора с разницей температур 50 o C (Вт)

    t i = температура воды на входе ( o C)

    t

    = температура воды на выходе ( o C)

    t a = температура окружающего воздуха ( o C)

    n = константа, описывающая тип радиатора (1.33 для стандартных панельных радиаторов, 1,3 — 1,6 для конвекторов)

    Обратите внимание, что радиаторы обычно рассчитаны на температуру средней панели 70 o C — и температуру окружающего воздуха 20 o C (разница 50 o C )

    Пример — тепловыделение от радиатора

    Теплоотдача от радиатора с номиналом *) тепловыделение 1000 Вт при температуре воды на входе t i = 70 o C и температура на выходе t r = 50 o C можно вычислить

    P = (1000 Вт) [((70 o C) — (50 o C)) / ln (( (70 o C) — (20 o C)) / ((50 o C) — (20 o C))) 1/49.32] 1,33

    = 736 Вт

    *) номинальное при температуре воды на входе t i = 80 o C , температура воды на выходе t r = 60 = 60 o C и температура окружающего воздуха t a = 20 o C

    Калькулятор тепловыделения радиатора

    Тепловыделение и расход воды

    Калькулятор ниже можно использовать для расчета тепловыделения и расхода воды от радиатора, работающего вне стандартных условий — например, повышение или понижение температуры воды на входе или выходе или повышение или понижение температуры окружающего воздуха в помещении.

    Температура обратной воды и расход

    Калькулятор ниже можно использовать для расчета температуры обратной воды и объемного расхода воды через радиаторы на основе фактического тепловыделения и температуры воды на входе.

    Негабаритные радиаторы — довольно распространенное явление, поскольку практически невозможно адаптировать стандартный радиатор точно к требуемым тепловым потерям из комнаты. С помощью калькулятора, расположенного ниже, можно изучить последствия нестандартного тепловыделения, когда радиатор слишком большой.

    При проверке теплоотдачи радиаторов учтите, что стандарты испытаний различаются. Примеры стандартов:

    • BS 3528 «Спецификация для обогревателей конвекционного типа, работающих с паром или горячей водой» (отозвана, заменена на BS EN442) — температура подачи 90 o C, температура возврата 70 o C , температура воздуха 20 o C
    • BS EN442 «Спецификация на радиаторы и конвекторы.»- температура подачи 75 o C , температура обратной воды 65 o C, температура воздуха 20 o C

    Тестирование того же радиатора с BS EN442 по сравнению с BS 3528 снижает тепловую мощность с приблизительно 11% .

    Описание калькулятора БТЕ | Только радиаторы

    Добро пожаловать обратно в блог Only Radiators, где на этой неделе мы разоблачим неуловимую BTU.

    Мы начнем с разбивки самого устройства, а затем перейдем к использованию лучших функций нашего калькулятора BTU, чтобы улучшить ваши впечатления от просмотра нашего обширного интернет-магазина, позволив вам отфильтровать поиск радиаторов только до наиболее актуальные единицы.

    Итак, давайте начнем с вопроса, который мы слышим так часто.

    Что означает BTU?

    «Британская тепловая единица» — традиционная единица тепла, определяемая как количество, необходимое для поднятия одного фунта воды на один градус по Фаренгейту. Если вы хотите понять, что это означает в реальном мире, одна БТЕ составляет примерно 1,06 кДж (килоджоулей) или тепло, выделяемое при сжигании одной деревянной спички на кухне!

    Итак, теперь у нас есть определение, давайте перейдем к делу.

    Сколько БТЕ для обогрева комнаты?

    «Сколько БТЕ мне нужно для обогрева дома?» Это вопрос, который мы слышим так же часто, и ответ сводится к ключевым элементам комнаты, которую мы хотим отапливать.

    Требования к БТЕ помещения зависят от таких факторов, как площадь пола и высота по вертикали, наличие в помещении внешних стен, количество пространства на стенах, занимаемое окнами и их остеклением, и т. Д.

    Что расположено в комнате внизу — пол с подогревом, комната с подогревом, деревянный пол или что-то еще? А сверху — шиферная, соломенная или деревянная крыша и какой толщины утеплителя?

    В расчетах

    БТЕ учитывается количество тепла, необходимое для наполнения комнаты, а также количество тепла, которое может уйти.Лучшая изоляция равняется меньшему количеству БТЕ, в то время как то же самое верно и для противоположного.

    Очень просто!

    Расчет БТЕ

    Чтобы узнать количество БТЕ, необходимое для обогрева помещения с новым радиатором, вы можете использовать наш удобный калькулятор БТЕ .

    Использование нашего калькулятора BTU

    Имея всего лишь рулетку (или один из тех классных лазерных инструментов, если вы чувствуете себя футуристично!), Комнату для измерений и несколько минут вашего времени, вы успешно сузите свой поиск до только самых подходящих радиаторов. , экономя ваши деньги, время и усилия, и позволяя вам непрерывно просматривать наш огромный интернет-магазин.

    Давайте рассмотрим это шаг за шагом.

    Шаг 1 — Размеры помещения

    Во-первых, вам нужно измерить длину, ширину и высоту помещения, которое вы хотите обогреть. Затем вы можете ввести эти измерения в калькулятор БТЕ в метрах или футах.

    Шаг 2 — Дополнительная информация о комнате

    Далее калькулятору BTU требуется немного больше информации о планировке и конструкции вашей комнаты.

    Как он вписывается в остальную часть дома, какой тип остекления предлагает окна и насколько комната подвержена воздействию элементов.

    Ответьте на них, выбрав тип комнаты, тип окна и уровень укрытия.

    Шаг 3 — Результаты BTU!

    И вот вам ответ.

    Наш калькулятор БТЕ предоставляет вам два измерения — БТЕ / час и требуемую мощность в ваттах. Это единственные два измерения, которые вам понадобятся, и два измерения, которые вы найдете для каждого радиатора в нашем интернет-магазине.

    Минимальная производительность — это самое важное число здесь. При условии, что мощность в BTU выбранного вами радиатора равна или превышает минимальное значение, указанное калькулятором, у вас будет достаточно тепла, чтобы обогреть комнату.

    Просмотр только радиаторов по BTU

    Теперь, когда вы знаете, как рассчитать, сколько БТЕ для обогрева комнаты, вы можете отточить свой поиск до самых подходящих доступных радиаторов.

    Чтобы просмотреть наши радиаторы по мощности в BTU, сначала зайдите в любой раздел нашего обширного интернет-магазина, например, на главную страницу вертикальных радиаторов , и обратите внимание на набор критериев поиска в левой части страницы.

    Помимо возможности просматривать наш выбор по размеру, цвету и другим параметрам, мы даем вам возможность осуществлять поиск по:

    • БТЕ: количество БТЕ, вытесняемых радиатором за час.
    • Вт: стандарт для определения размера электрического обогревателя, необходимого для обогрева помещения.

    Общее правило — 10 Вт мощности на квадратный фут обогреваемого помещения. Следите за новостями, чтобы увидеть статью о том, что к чему с ваттами, а пока давайте вернемся к нашим любимым БТЕ.

    Гибкость БТЕ?

    Не отчаивайтесь, если окажется, что радиатор, который вам просто необходим, недостаточно мощный, чтобы наполнить комнату теплом.

    Радиатор со слишком низкой выходной мощностью в BTU может быть не в состоянии эффективно обогревать комнату в одиночку, хотя, если это абсолютно необходимо, обычно будет нормально около 10% ниже.

    Помните, что измерение, полученное с помощью нашего калькулятора BTU, является всеобъемлющим показателем, учитывающим все возможные нагревательные элементы в комнате. Несмотря на то, что зимой вам не нужно ставить в ряд шесть дополнительных электрических обогревателей, вы, безусловно, можете выбрать два или три радиатора меньшего размера, которые соответствуют требованиям вашей комнаты.

    Если говорить о технических характеристиках BTU, то на самом деле нет высшего класса, так что вам не нужно беспокоиться о перерасходе радиатора, вот где пригодятся термостатические клапаны, вы можете просто выключить их, чтобы найти идеальный нагрев.

    Вот почему использование нашего калькулятора BTU на самом деле увеличивает гибкость при покупке нового радиатора, а не ограничивает его.

    Если у вас есть расчет в БТЕ, ваш поиск станет намного проще, и вы не будете тратить деньги на запуск гигантских радаров на половинной мощности или выстраивание шести электрических обогревателей, чтобы пополнить незащищенное помещение зимой.

    Нажимая темп

    Вы можете увеличить или уменьшить BTU радиатора несколькими способами, например, увеличив температуру воды, протекающей через систему. Хотя обычно используется тепло 50 ° C, его можно увеличить до 60 ° C с небольшой регулировкой, которая повысит BTU радиатора.

    И когда дело доходит до материала радиатора, который вы имеете в виду, он также имеет большое значение для выхода продукта в BTU. Если вам требуется максимальное количество тепла от радиатора наименьшего размера, лучше всего подойдет одна из наших алюминиевых моделей.

    БТЕ и вы

    Проще говоря, БТЕ — это универсальная единица измерения эффективности радиатора.

    Думайте о них как о руководстве по выбору размеров радиатора и верном пути к поиску радиатора подходящего размера для вашей комнаты.

    Теперь наслаждайтесь просмотром нашего сайта и получите еще более полное представление о радиаторе, который идеально вам подойдет!

    И если вам нужен совет или помощь относительно того, что мы только что рассмотрели, позвоните нашей группе экспертов.

    Тепловыделение от радиаторов

    Тепловыделение радиатора определяется температурой окружающей среды

    • температура поверхности радиатора
    • площадь поверхности радиатора

    Для оценки тепловыделения можно использовать приведенные ниже формулы от радиаторов, где разница температур между поверхностью радиатора и окружающим воздухом составляет 50 o C (температура воды на входе 80 o C , температура воды на выходе 60 o C и окружающего воздуха 20 o C ).

    Тепловыделение от радиаторов с колонной

    Тепловыделение от радиатора с колонкой можно приблизительно оценить как

    P = k c V e (1)

    где

    = тепловыделение (Вт)

    k c = 15000-17000 — постоянная для колонного радиатора

    V e = внешний объем радиатора (м 3 )

    Тепловыделение панельных радиаторов

    Тепловыделение панельного радиатора можно приблизительно оценить как

    P = 41 k p l (1 + 8 h) (2)

    , где

    P = тепловыделение (Вт)

    k p = постоянная для панельного радиатора

    l = длина радиатора th (м)

    h = высота радиатора (м)

    Типичные константы конфигурации панельного радиатора — k p :

    • 3.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
