Как работает группа безопасности котла: Как работает группа безопасности котла

Содержание

Как работает группа безопасности котла

26.12.2016

В котельных конструкциях особое значение имеет антиаварийное оборудование. Группа безопасности для котла предохраняет систему отопления от достижения критического давления и завоздушивания.



Устройство и предназначение

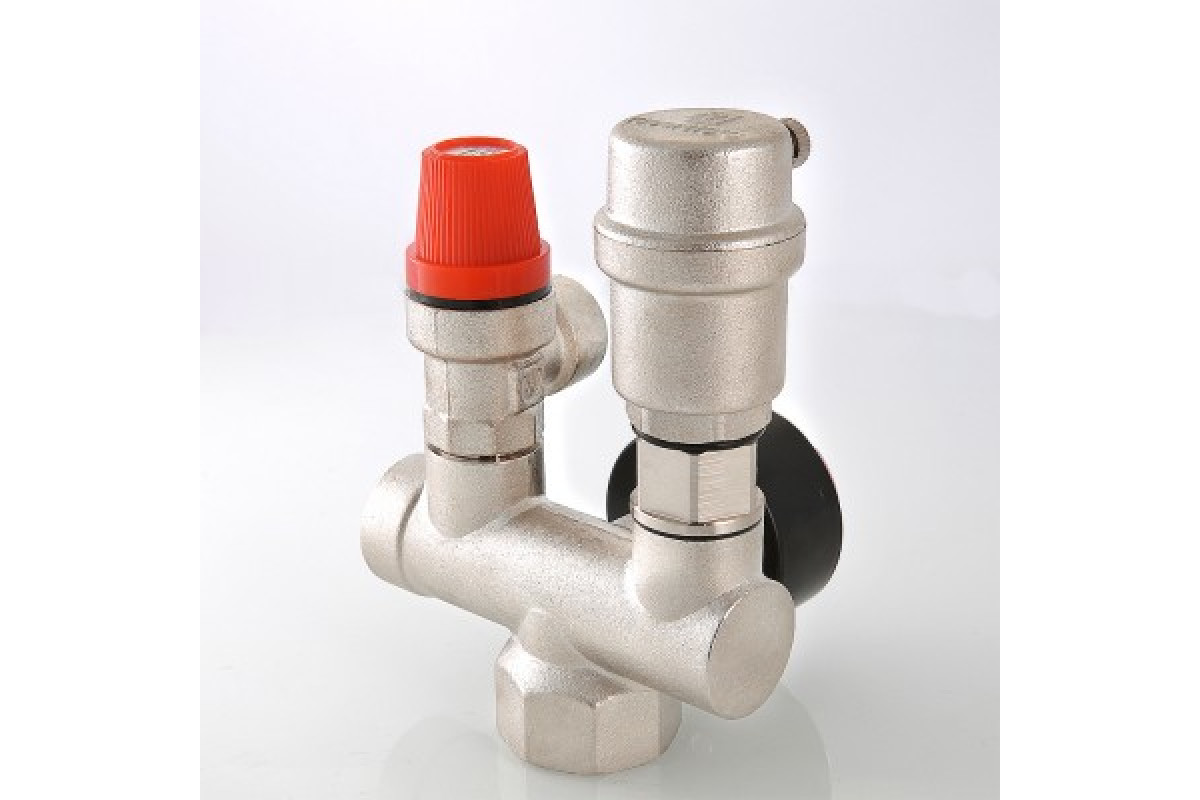

Данное приспособление составляют три прибора: манометр, автоматический воздухоотвод и сбрасывающий автоклапан. Они собираются резьбовыми соединениями на одном коллекторе, который через муфту связывает их с системой отопления. Так одновременно выполняется несколько функций:



1. Манометр помогает наблюдать избыточное давление зрительно. Также он значим при наполнении закрытого трубопровода.

2. Воздухосбрасыватель выполняет сервисную функцию. С помощью поплавка, который открывается, если нет воды, он отводит воздух при наполнении агрегата. Имеется и вспомогательная задача – спуск начального избытка пара, возникающего от перегрева.

3. Сбрасывающий автоклапан высвобождает основной избыток объёма содержимого котлового бака.





Таким способом группа безопасности для котла эффективно предотвращает аварии и катастрофы, без неё за перегревом неизбежно следовал бы взрыв.



Область применения

Даже если в ГБК нет необходимости, она может служить страховкой на случай отказа штатных аварийных механизмов. К примеру, газовые, электрические или дизельные термогенераторы уже обладают хорошей защитой, и способны мгновенно отключиться при перегреве. А вот твердотопливные нагреватели слишком инерционны, чтобы быстро реагировать на опасные изменения.



Даже автоматизированным гранульным термогенераторам необходимо время на сжигание топлива. В ситуации с топкой пылающих поленьев увеличение температуры может закрыть приток воздуха, но топливо мгновенно не погаснет, а станет перетлевать, продолжая греть корпус.

Отчего ГБК считается незаменимым атрибутом котлоагрегатов данного типа.



Рекомендации по монтажу

Если котёл не снабжён ГБК, то несложно приобрести или собрать своими руками. Выбор оснащения — основа успеха. Свойства автоотводчика не так принципиальны, а вот манометр и аварийный клапан выбираются строго согласно лимитам, прописанным в инструкции по использованию теплогенератора.



Установка проста, при наличии обычного комплекта слесарных инструментов выполнить её может каждый. Сначала нужно позаботиться, чтобы котловой агрегат и группа безопасности демонтировались без слива всего теплоносителя. Для этого перед нагревателем и после ставятся шаровые краны, которыми сподручно отсекать технологические узлы при замене или ремонте.



Важно: нельзя ставить кран между группой и котлоагрегатом. Такое положение увеличивает риски аварии.



Группа безопасности ставится на выходе после теплогенератора, приблизительно в метре от него. При этом будет удобно, если показания датчика хорошо заметны со входа в котельную. На выход защитного клапана необходимо подключить прозрачный сливной шланг и направить его в отдельную ёмкость (удобно контролировать) или канализацию.



А лучше посмотрите видео:

Заключение

ГБК рекомендовано устанавливать во все отопительные конструкции замкнутого вида. Расходы невелики, однако обеспечивают удобство сервиса и создают дополнительный уровень защиты.

Для чего нужна группа безопасности и предохранительный клапан

Группа безопасности предназначена для обеспечения и контроля в системе отопления или горячего водоснабжения требуемого давления и сбросе его при выходе за максимальный предел.

Группа безопасности состоит из: предохранительного клапана, который сбрасывает часть воды (теплоносителя) при его избытке, воздухоотводчика, и манометра. Все эти элементы можно установить в системе как отдельно, так и в сборе в одном корпусе.

Предохранительный клапан (клапан избыточного давления) — представляет из себя вентиль, в котором закрывающий шток прижат пружиной. Жесткость пружины подбирают на заводе-изготовителе, настраивая клапан на определенное давление (1.5, 3, 6 бар или др.). Предохранительные клапаны необходимо монтировать во всех системах, где возможно расширение воды (теплоносителя) за счет нагрева. В доме такими системами являются — отопление и система горячего водоснабжения (бойлер косвенного нагрева или водонагреватель). В случае, если давление в системе поднимается выше, чем номинал предохранительного клапана — пружина клапана уже не сможет удерживать воду, она сожмется и откроет вентиль — происходит стравливание давления, а попросту сброс «лишнего» теплоносителя в боковой отвод клапана.

Для того чтобы не получить ожог при внезапном открытии клапана или не испортить ремонт в помещении, к боковому отводу приворачивают отводную трубу и направляют ее в канализацию или дренажную емкость.

Не стоит думать, что при срабатывании клапан избыточного давления сбрасывает много воды — в обычных частных домах, для того чтобы давление упало с 3 до 1 бар, необходимо сбросить около одного стакана воды, а иногда и меньше.

Для того, чтобы группа безопасности выпускала воздух из системы, необходимо ее устанавливать в верхней части труб, подходящих к котлу или бойлеру, то есть воздухоотводчик защищает котел или бойлер от завоздушивания. Защиту радиаторов или других верхних точек системы обеспечивают другие автовоздушники или краны Маевского.

Между котлом и группой безопасности нельзя устанавливать запорную арматуру!

При выборе группы безопасности котла — необходимо уточнить, на какую мощность она рассчитана. Для мощных котлов — в группе безопасности применяются предохранительные клапаны с большим проходным сечением (резьба на 3/4 или 1 дюйм).

Максимальное давление систем отопления и водоснабжения

Предохранительные клапаны подбирают на основании номинального рабочего давления в системе. Рассмотрим номинальные давления основных инженерных систем и необходимые предохранительные клапаны для них.

1 бар = 1,0197 кгс/см2 = 0,98692 атм.

  • Системы отопления с настенными газовыми котлами. Номинальное — 1,5-2.0 бар, предохранительный клапан — 3.0 бар.
  • Системы отопления с напольными газовыми котлами. Номинальное — 1.0-1.5 бар, предохранительный клапан — 3.0 бар
  • Системы отопления с твердотопливными котлами, печи со встроенными котлами. Номинальное — 0.5-1.0 бар, предохранительный клапан — 1.5 бар.
  • Системы горячего водоснабжения. Номинальное 2.0-4.0 бар, предохранительный клапан — 6.0 бар.



для чего необходима группа безопасности, что входит в состав блока безопасности

Чтобы автономная система теплоснабжения работала эффективно и без перебоев необходимо установить группу или блок безопасности отопительной системы. Наиболее востребована группа безопасности для отопительной системы закрытого типа. Но многие отопительные котлы оснащены такой безопасностью. В остальных необходимо дополнительно устанавливать ее. Рассмотрим в нашей статье монтаж и состав группы безопасности для системы отопления.

Содержание:

  1. Для чего необходима группа безопасности
  2. Монтаж
  3. Что входит в состав блока безопасности

Для чего необходима группа безопасности

Раньше, когда еще не выпускались блоки безопасности чтобы дросселировать сильный напор воды использовали дроссельные шайбы для отопительной системы дома. Такое устройство представляло собой диск с отверстием в середине. В такое отверстие помещалась труба. Благодаря этому достигалось гидравлическое повышенное сопротивление. Современные модели оснащают автоматическими регуляторами давления и температуры, то есть блоками безопасности. Если произошла какая-либо авария, то давление в отопительной системе повышается. Вследствие чего происходит поломка отдельных элементов системы или же выход из строя всей системы отопления. Негативно влияет на работу теплоснабжения завоздушивание магистрали. Но если установлена группа безопасности, то такая ситуация предотвращается.

При помощи защитного блока происходит предотвращение образования воздушных пробок, а при аварии снижается давление до пределов нормы.

Группу безопасности часто используют в частных домах, где в качестве отопительного оборудования применяется газовый котел. В такой отопительной системе могут возникать некоторые ситуации:

  1. Погасание пламя на запальнике.
  2. Плохая тяга в дымоходе, в таком случае может возникнуть опасность угара.
  3. В подающем трубопроводе низкое или высокое давление газа.

Все вышеперечисленные ситуации могут привести к затуханию горелке, в результате чего произойдет загазованность помещения.

Если котельная установка устроена уже давно, то обязательно необходимо установить автоматику безопасности газовых котлов.

При помощи циркуляционного насоса происходит равномерное движение носителя тепла по отопительной системе. Поэтому многие котлы оснащены циркуляционным насосом.

Монтаж

Современные отопительные котлы имею встроенные блоки безопасности. В основном это котлы настенного типа. В отопительных котлах напольного типа блок безопасности не предусматривается. Соответственно его нужно приобретать отдельно. Предохранительный клапан должен быть установлен выше отопительного котла. Обычно группа безопасности устанавливается в одном месте, так как такое расположение требует меньших затрат. Установить группу безопасности отопления самостоятельно не составит труда. Соблюдая все правила можно с легкостью произвести монтаж всех приборов.

Перед тем как устанавливать группу безопасности нужно продумать, как будет проводить ее проверка, а также ремонт. А проводить проверку нужно регулярно. Оптимальным вариантом будет такая установка, которая позволит отсоединять все элементы по-отдельности. В таком случае не придется отключать всю систему.

Устанавливать группу безопасности лучше на трубе подачи на расстоянии 1,5 м от отопительного котла. А шаровые краны необходимо устанавливать за блоком безопасности. Такая установка обеспечит качественную, надежную и долгую работу системы.

Что входит в состав блока безопасности

Чтобы разобраться в работе защитного механизма необходимо узнать, что входит в состав группы безопасности. В эту систему входят несколько элементов. Каждый элемент выполняет определенную работу.

Рассмотрим состав блока безопасности для отопления:

  • Кран Маевского или по-другому он называется воздухоотводчиком автоматического типа. Обычно изготавливают этот прибор из латуни. Кран Маевского используют для удаления воздуха из отопительной системы;
  • Корпус, который изготавливают из оцинкованной стали;
  • Термометр и манометр. Первый прибор используется для показания температуры, а манометр необходим для определения давления в отопительной системе. Обычно оптимальным давлением для котла отопления является 1,5 атмосфер. Но есть универсальные приборы, которые измеряют температуру и давление. Они называют термоманометры для отопительной системы;
  • Еще одним необходимым элементом является предохранительный клапан. Он дублирует воздухоотводчик. Бывают случаи, когда воздухоотводчик не удаляет воздух автоматически и тогда эту работу выполняет предохранительный клапан. Помимо удаления воздуха клапан выводит лишнюю воду. Изготавливают предохранительный клапан из латуни.

В верхней части корпуса крепятся все защитные элементы. Защитные устройства отдельно установить нельзя. Если один из элементов будет отсутствовать, то эффективно работать оборудование не будет.

Если термометры и манометры будут установлены, а предохранительный клапан будет отсутствовать, то при повышении давления исправить проблему не получится. Если предохранительный клапан отсутствует, а воздухоотводчик установлен, то лишний воздух будет удаляться из системы, а жидкость, которая перегрелась, останется в корпусе. В таком случае вся отопительная система может выйти из строя.

Чтобы в помещении поддерживался оптимальный температурный режим необходимо установить гвс и контроллер отопления. Благодаря ему будет контролироваться температура в зависимости от температуры наружного воздуха.

Читайте также:

Назначение, устройство и монтаж группы безопасности твердотопливного котла

В работе твердотопливных водогрейных котлов есть две особенности: инерционность горения топлива и невозможность точного регулирования тепловыделения. Другими словами, для снижения температуры в топке нужно время, ее невозможно погасить как газовую горелку. При эксплуатации котла часто возникают ситуации, когда теплоноситель уже прогрелся до заданной температуры, давление в системе отопления выросло до рабочего значения, а энергия продолжает выделяться. Это грозит закипанием теплоносителя и резким повышением давления.

В промышленных котельных установках есть сложная система контроля рабочих параметров, обеспечивающая безопасность для теплообменника. За работой оборудования постоянно следит оператор. В бытовом отоплении важна автономность: владелец дома не может находиться в котельной круглосуточно. Чтобы предотвратить выход рабочих параметров за пределы допусков, устанавливается группа безопасности котла.

Содержание:

  1. Что входит в состав группы безопасности?
  2. Сфера применения
  3. Особенности выбора
  4. Требования к установке и эксплуатации
  5. Группы безопасности «Теплодар»

Что входит в состав группы безопасности?

Группа безопасности состоит из клапана сброса избыточного давления, автоматического воздухоотводчика и манометра. Три устройства установлены на одном коллекторе, который обычно делают из стали или латуни.

Автоматический воздухоотводчик

При нагреве теплоносителя растворимость содержащихся в нем примесей, в том числе газообразных, снижается. В результате в теплообменнике выделяются пузырьки газа. Их скопление может привести к образованию воздушных пробок, которые ухудшают условия циркуляции теплоносителя. К попаданию воздуха в систему могут привести ошибки монтажа, например, неправильная врезка крана подпитки или плохая герметичность стыков.

Автоматический воздухоотводчик, расположенный за теплообменником, удаляет пузырьки газа сразу же после их образования и не дает им пройти дальше в систему. Устройство представляет собой нормально закрытый клапан. Оно состоит из камеры и поплавка с иглой, которая перекрывает выпускное отверстие. Когда воздух скапливается в камере и вытесняет воду, поплавок опускается, отверстие открывается. После выхода воздуха клапан возвращается в исходное положение.

Клапан сброса избыточного давления

В процессе нагрева теплоноситель увеличивается в объеме. Для компенсации теплового расширения в системе отопления есть мембранный бак. Но горение твердого топлива может сопровождаться избыточным тепловыделением. Из-за этого объем увеличивается больше расчетного значения, и расширительный бак «не справляется». Одна из таких нештатных ситуаций — закипание котла. В замкнутой системе увеличение объема приводит к росту давления. Трубы и радиаторы, рассчитанные на 7-9 бар, справляются с такими нагрузками, а теплообменник с рабочим давлением 2 или 3 бар может не выдержать.

Клапан сброса избыточного давления, или предохранительный клапан, устанавливают для безопасного удаления излишков теплоносителя из системы. В закрытом положении шток устройства удерживается пружиной, настроенной на определенное усилие. Если давление воды на клапан оказывается выше, он открывается. После сброса теплоносителя пружина возвращает шток в исходное положение.

Манометр

Манометр предназначен для оперативного контроля давления в системе и настройки ее работы. Помимо стандартной градуировки на его индикаторе есть метки, указывающие максимально допустимое давление и рабочий диапазон.

Существует еще одна разновидность группы безопасности котла отопления — консоль для установки расширительного бака. На ее коллекторе имеется дополнительный резьбовой патрубок. Для удобства обслуживания расширительного бака допускается установка промежуточного отсекающего вентиля. Он позволяет демонтировать емкость без слива теплоносителя из системы.

Сфера применения

Описанное выше комплектное изделие нужно далеко не во всех системах отопления. Например, в настенных газовых котлах автоматика безопасности уже есть. Показания манометра и термометра можно вывести на экран панели управления, а предохранительный клапан и воздухоотводчик находятся под панелью. «Начинающие» владельцы настенных котлов часто пугаются, когда через отверстие в нижней части корпуса выходит несколько капель воды. Не все знают, что это — результат срабатывания клапана сброса избыточного давления.

Не нужна группа безопасности и в открытых гравитационных системах отопления. Давление в них никогда не поднимается до небезопасных значений, а воздух выходит через открытый расширительный бак.

В соответствии с правилами безопасной эксплуатации напольных газовых и твердотопливных котлов, подключенных к закрытой системе отопления, группа должна быть обязательно установлена в обвязке. Помимо основной задачи, а именно защиты теплообменника и трубопроводов, она является хорошим средством диагностики неисправностей.

В качестве примера можно привести следующую ситуацию. Рабочее давление при остывшем теплоносителе ниже минимального. Владелец котла включает подпитку, «догоняет» давление, а затем загружает топливо. После прогрева теплоносителя стрелка манометра доходит до максимума, а затем срабатывает предохранительный клапан. Котел работает нормально до полного прогорания загрузки, а затем (после некоторого снижения температуры ситуация повторяется: давление снова ниже минимума. Причина — неправильная работа мембранного бака. Возможно два варианта:

  • Разрушена мембрана. После выкручивания ниппеля из отверстия идет вода.
  • Упало давление в воздушной камере. Нужно проверить герметичность ниппеля и заменить его при необходимости. После этого камеру можно накачать шинным насосом до «паспортного» давления.

Принцип работы системы с мембранным баком.

Особенности выбора

При выборе группы безопасности обратите внимание на следующие технические параметры:

  • Максимальная мощность.
  • Максимальная температура теплоносителя.
  • Присоединительный диаметр. Группы безопасности бытовых котлов мощностью до 50 кВт имеют патрубок с внутренней резьбой 1”.
  • Номинальное давление. Оно должно соответствовать параметру, указанному в паспорте котла.
  • Совместимость с теплоносителем. Некоторые устройства нельзя устанавливать в системы отопления с незамерзающими жидкостями.

Требования к установке и эксплуатации

Для эффективной защиты котла к установке группы безопасности предъявляют ряд требований:

  1. Коллектор врезается в подающую магистраль как можно ближе к котлу и размещается выше него.
  2. Отсечной вентиль на подаче устанавливается после группы безопасности. Если владелец котла не открыл его по невнимательности перед розжигом, сработает предохранительный клапан.
  3. Если на коллекторе есть фланец с монтажными отверстиями, устройство нужно закрепить на стене. Все элементы группы безопасности должны находиться в строго вертикальном положении.
  4. Проходное сечение трубопровода в месте установки группы безопасности должно составлять не менее 15 мм.
  5. Если сбросное отверстие подключается к канализационной системе, необходимо обеспечить воздушный разрыв струи. Это предотвратит заражение теплоносителя патогенными микроорганизмами.

В процессе эксплуатации группы безопасности котла проверка срабатывания предохранительного клапана выполняется не реже одного раза в полгода. В большинстве таких устройств есть поворотная рукоятка. Если в конце вращения по часовой стрелке слышится щелчок, клапан работает нормально.

При заполнении системы отопления теплоносителем автоматический воздухоотводчик группы безопасности должен быть закрыт. Воздух удаляют через кран Маевского, установленный в верхней точке системы отопления.

Группы безопасности «Теплодар»

Компания «Теплодар» производит группы безопасности для котлов, работающих на твердом топливе. Мы предлагаем готовые комплекты устройств, собранные на латунных коллекторах. Каждый элемент проверен на соответствие заявленным характеристикам, что гарантирует отработку всех защитных функций. Мы предлагаем группы для систем отопления с рабочим давлением 2, 2,5 и 3 бар. Они укомплектованы манометрами с диапазоном измерений 0-4 бар. Диаметр присоединительной муфты — 1“.

В каталоге вы можете выбрать группу безопасности для любой модели «КУППЕР» компании «Теплодар», а также для твердотопливных котлов других производителей. Получить консультации по выбору и комплектации устройств можно у менеджера по телефону.

Группа безопасности для котла: особенности, установка | 5energy

Несмотря на свою надежность, система водяного отопления также, как и любая другая система может выйти из строя. К примеру, в случае поломки расширительного бачка, в системе произойдет резкий скачек давления, что может повлечь за собой достаточно существенные разрушения (разрыв трубок радиатора, выйти из строя котел и т.д.).

Во избежания подобных ситуаций существует специальная, так называемая, группа безопасности. Она выполняет роль своего рода предохранителя, в случае возникновения внештатных ситуаций, образования чрезмерного давления в системе, система стравливает излишки тем самым спасая систему отопления от достаточно масштабных поломок.

Что из себя представляет «группа безопасности» котлов?

Состоит так называемая «группа безопасности» из специального корпуса, выполненного из латуни маркировки ЛС58-3, на котором находятся манометр, автоматический воздухоотводчик, предохранительный клапан.

Предохранительный клапан в случае возникновения высокого давления в системе сбрасывает, что бы избежать критический момент, когда возникают всевозможные поломки. Хотя, данную задачу в котле, в первую очередь, выполняет расширительный бачок (излишки воды вытесняются в специальный резервуар, в момент повышения давления в системе). Но, случаются ситуации, когда расширительный бачок не выполняет данную функцию, по какой-то причине не смог отвести излишки из системы. Именно для таких ситуаций и предназначен предохранительный клапан.

Манометр отображает текущее давление в системе. Он выполняет чисто информативную задачу. В зависимости от типа котла и самой системы, манометры могут выглядеть по разному. Рекомендуется использовать самые простые манометры, что бы с одного взгляда можно было точно сказать, нормальное ли давление в системе, без сложных вычислений.

Обычно манометр имеет две стрелки. Одна — рабочая (черная), вторая — контрольная (красная). Контрольная стрелка устанавливается вручную, как правило на 2Атм. Сделано для удобства.

Автоматический воздухоотводчик предназначен для отвода лишнего воздуха. Из-за него, вся «группа безопасности» устанавливается в самой верхней точке котла, в месте, куда устремляются пузырьки воздуха.

Установка группы безопасности

Перед установкой системы безопасности, крайне рекомендуется ознакомится с некоторыми рекомендациями, которые позволят сделать систему максимально эффективной.

  • Группа безопасности устанавливается на подающей трубе, примерно в 1-1.5 метрах от котла, в самой высокой точке.
  • Показания манометра должны быть доступны для осмотра, без каких либо сложностей.
  • Необходимо установить специальный резервуар под предохранительным клапаном, что бы в случае вытека излишек теплоносителя можно было сразу отследить этот момент, проверив систему на возможные неполадки.
  • Не рекомендуется устанавливать группу безопасности вместе с шаровыми кранами, которые будут отсекать их между краном и котлом. Также не рекомендуется ставить кран на систему безопасности, так как такое расположение негативно влияет на всю систему, провоцирует перегрев, и как следствие выход из строя. Кроме того, большинство сервисов отказывают в гарантии по этой же причине.
  • При правильной установке, отсекающий кран должен монтироваться за ней. В таком случае, вам не смогут отказать в ремонте, в случае непредвиденных ситуаций. Кроме того, уменьшается риск перегрева.
  • После установки, группа безопасности должна пройти испытания на герметичность. Подвергать испытаниям систему нужно гидродинамическим способом, которые соответствуют ГОСТ 24054, 25136.
  • Шланг для слива должен соответствовать диаметру выходного отверстия предохранительного клапана. Ничего не должно препятствовать свободному сливу жидкостей.
  • Допускается применение группы безопасности вместе с теплоносителем, содержащим не более 50% этиленгликоля.

Группа безопасности — Построй свой дом



При проектировании котельной используются различные приборы, каждый из которых выполняет определенную функцию. Одни отвечают за циркуляцию теплоносителя, другие за компенсацию его расширения при нагревании, третьи распределяют либо перекрывают ток теплоносителя. Но одним из самых важных компонентов системы отопления является группа безопасности. Вот о том, как выглядит сейчас группа безопасности и стоит ли ее устанавливать, мы и поговорим в этой статье.



Основной задачей группы безопасности является своевременное предотвращение критического повышения давления в системе отопления, а также удаление из нее воздуха. В стандартный комплект безопасности для системы отопления входит оборудование, обеспечивающие круглосуточный контроль параметров теплоносителя.



Устройство группы безопасности

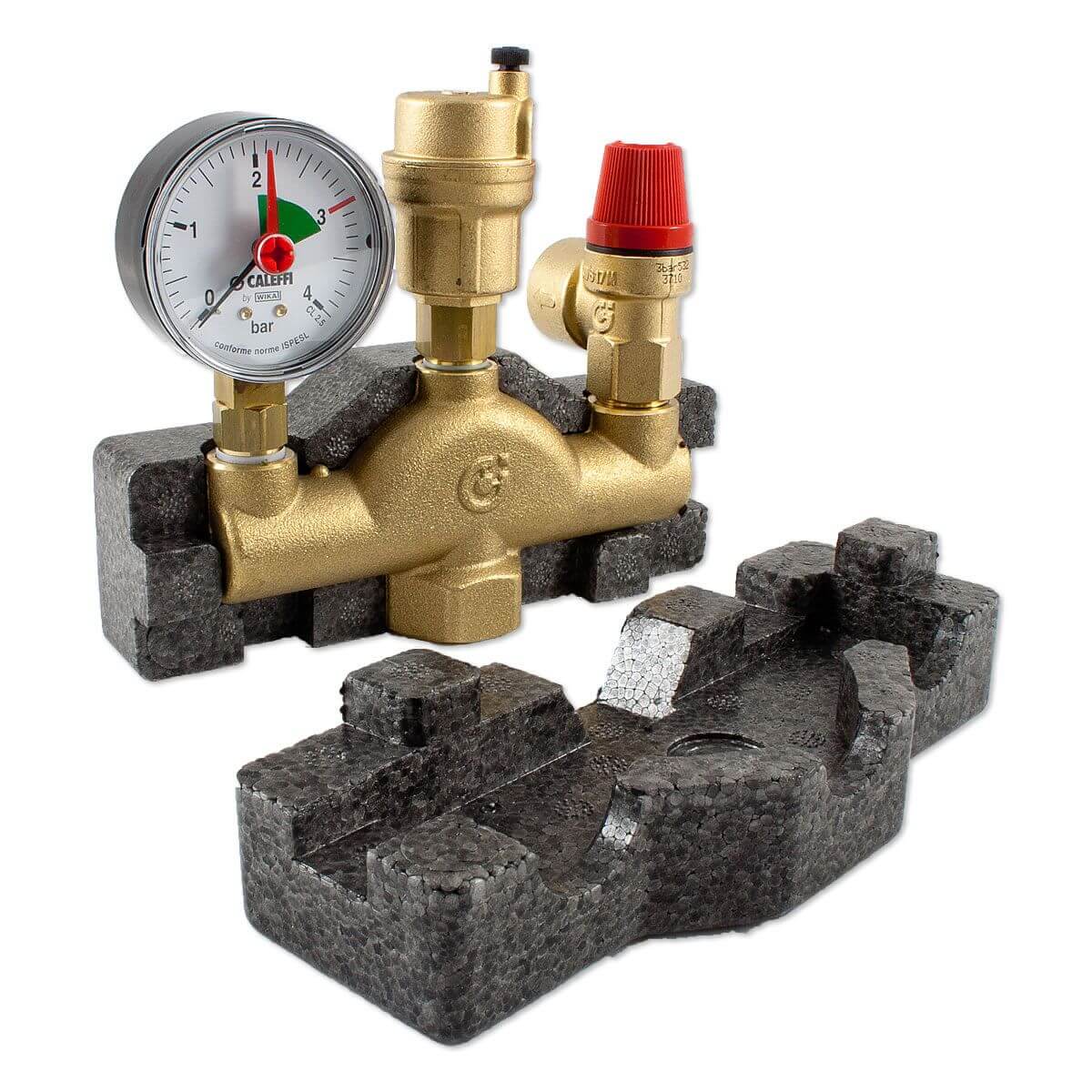

Группа безопасности является достаточно простой и состоит из трех приборов, установленных на общем коллекторе.

Сам коллектор изготавливается из латуни или нержавеющей стали и имеет три посадочных места в виде отверстий с резьбой. В нижней части коллектор оснащен резьбовой муфтой, которая служит для присоединения к системе отопления. Сверху к нему прикручиваются: манометр, автоматический воздухоотводчик, а также сбрасывающий предохранительный клапан. Перечисленные приборы обеспечивают группе безопасности три функции, которые она и выполняет.





Манометр группы безопасности



Манометр группы безопасности помогает регулировать рабочее давление в системе отопления. Я уже говорил подробно об Поэтому здесь обращу ваше внимание только на нюансах, касающихся группы безопасности. И прежде всего, это шкала манометра. Манометры выпускаются с разной шкалой. Все зависит о того какое давление и в какой среде он будет мерить. Что касается системы отопления, то здесь используются манометры с максимальным значение шкалы 4 Атм. Лучше, если шкала будет разноцветной, тем самым давая возможность не обращать внимание на ее числовые значения. Зеленый сектор — давление в норме, красный сектор – аварийное состояние системы отопления.



Лучше всего, если манометр группы безопасности будет оснащен двумя стрелками: черной и красной. Черная стрелка показывает рабочее давление в системе отопления, а красная контролирует перемещений черной стрелки в ту или другую сторону. Это важно, так как вы заранее будите знать, что происходит с давлением в системе и сможете предпринять необходимые меры, не допуская аварийного отключения котла. Красная стрелка устанавливается вручную в момент настройки давления системы.



Воздухоотводчик группы безопасности



Воздухоотводчик группы безопасности, его еще называют автоматический клапан для отвода воздуха, вместе с другими приборами крепится в самой верхней точке для того, чтобы воздух мог легко выходить.

Принцип работы воздухоотводчика схож на работой крана Маевского. Отличие состоит только в том, что воздух из него отводится автоматически при превышении критического давления. Важность такой работы воздухоотводчика состоит в том, что вы практически не видите, когда и как выходит воздух из системы отопления. Это особенно важно в случаях возникновения аварийных ситуаций, когда при отсутствии должной реакции со стороны терморегулятора теплоноситель может закипеть.



Присоединение воздухоотводчика к коллектору должно быть герметичным, поэтому для этого применяются латунные или стальные, из нержавеющей стали, фитинги.



Предохранительный клапан группы безопасности



Предохранительный клапан группы безопасности защищает систему отопления от повышенного давления в трубах, даже если расширительный бак настроен и правильно работает.

Клапан является аварийным устройством и при отсутствии должной реакции со стороны расширительного бака на критическое увеличение давления, сбросит лишний теплоноситель.



Предохранительный клапан группы безопасности выпускается в разных исполнениях. Самые используемыми, являются клапаны с механизмом пружинного типа. Однако на трубопроводах отопления с диаметром труб ≥ 200 мм, лучше работают клапаны с рычажно-грузовым механизмом. От предохранительного клапана требуется четкая реакция на критические моменты в системе отопления, учитывая ее инерционность. Так для труб, выдерживающих давление ≤ 0,25 Мпа, инерционность должна быть 15%, а для давления ≥ 0,25 МПа — 10%.



Диаметр предохранительного клапана группы безопасности должен быть равен диаметру патрубка подвода. Клапан должен мгновенно сработать в том случае, если расширительный бак сломан либо уже не может компенсировать увеличивающийся при нагреве объем теплоносителя. Согласно нормативам, предохранительный клапан должен врезаться в трубопровод на выходе из котла. При этом манометр устанавливается параллельно клапану.



Для того, чтобы работоспособность предохранительного клапана можно было проверить, в его верхней части расположена ручка красного цвета. Повернув ручку по стрелке можно визуально проверить работу прибора. В том случае, если предохранительный клапан не срабатывает или недостаточно хорошо держит теплоноситель, его необходимо заменить. В зависимости от того, в какой системе он работает, предохранительный клапан может быть рассчитан на разное давление. Поэтому, выбирая предохранительный клапан для группы безопасности своей системы отопления, вы должны знать параметры ее давления, как правило указанные на рубашке котла.



Для справки скажу, что в большинстве котельных установок верхний порог давления составляет 3 бара, хотя есть системы с максимальным рабочим давлением от 1.6 до 2 бар.



Где устанавливается группа безопасности для отопления



Как это не странно, группа безопасности для отопления, в том виде, который я описал, нужна далеко не везде. Многие современные котлы, не зависимо на каком топливе они работают, уже на заводе оснащены различными устройствами безопасности и не нуждаются в дополнительной защите. Это связано с международными требованиями по безопасности отопительных котлов.

Устройства, заложенные в конструкцию котла, могут практически мгновенно прекратить нагрев теплоносителя при аварийном возрастании температуры или давления теплоносителя. Исключением являются только твердотопливные котлы.



Твердотопливные котлы обладают большой инерцией и сразу остановиться не могут. Даже автоматическим пеллетным котлам требуется время, чтобы до жечь топливо, попавшее в зону горения до момента аварийной ситуации, хотя термостат или контроллер при резком росте температуры теплоносителя моментально перекроют воздух. Дрова еще некоторое время будут тлеть, излучая тепло, в результате температура теплоносителя будет продолжать расти еще какое-то время, хотя и не продолжительное. Поэтому, в случае с твердотопливными котлами, установка, описанной выше группы безопасности является обязательной.



В настоящее время, производители твердотопливных котлов стали включать элементы группы безопасности в комплект поставки котла.



Монтаж группы безопасности для отопления



В том случае, если ваш котел не укомплектован группой безопасности, то ее можно приобрести отдельно. Сложность только в том, чтобы правильно подобрать приборы под свой котел. Характеристики воздухоотводчика, как правило, большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, которое указанно в инструкции по эксплуатации вашего котла.



Имея все необходимы элементы группы безопасности, можно начинать ее монтаж. Для этого вам понадобится стандартный набор слесарного инструмента.



Монтаж группы безопасности для отопления можно осуществлять двумя способами: установкой на штуцер, выходящий из котла, либо врезкой в подающий трубопровод на выходе из котла.



Если вы решились на эту операцию, следует запомнить одно главное правило. На участке между выходным патрубком котла и группой безопасности категорически запрещается ставить какую-либо арматуру. При чем, длина этого участка должна быть как можно меньше. В идеале группа безопасности должна стоять практически у самого котла.



Выбирая место для котла, а следовательно и для группы безопасности отопления, следует учитывать их визуальную доступность. Проще говоря, они должны быть сразу видны, когда попадаешь в котельную. Иногда для этого приходится выполнить монтаж на вертикальном участке трубы либо специальном кронштейне, прикрепляемом к стене.



После монтажа предохранительного клапана, к нему присоединяется сливной патрубок. Так как в большинстве случаев, в современных системах отопления используется антифриз, то присоединенный шланг необходимо опустить в пластиковую канистру. В дальнейшем, антифриз можно будет вернуть в систему отопления с помощью насоса для опрессовки системы отопления, который я вам рекомендую сразу же приобрести. Если в системе отопления вашего дома в качестве теплоносителя используется вода, то шланг от предохранительного клапана можно сразу вывести в канализацию. Вариант с антифризом более нагляден, с точки зрения контроля за системой отопления, так как вы сразу же увидите, что в системе была аварийная ситуация.



Вывод



Если вы знаете что ваш котел оснащен группой безопасности, совершенно не обязательно тратиться на дополнительные устройства, невзирая на то, что многие специалисты рекомендуют их установить.

Контроллер котла чутко следит за работоспособностью всех приборов. При малейшем отклонении в работе любого из них, он просто отключит котел, а установленная за ним дополнительная группа безопасности просто окажется ненужной.



При монтаже системы отопления в моем доме, установщики тоже хотели установить группу безопасности. Я спросил их, зачем они ее хотят поставить, на что получил ответ, что они привыкли ее ставить, вот и все. Досконально изучить конструкцию, купленного мной котла они поленились. Но все же, я заставил их это сделать. В результате, после консультации, по горячей линии, с производителем котла, они пришли к выводу, что дополнительная группа безопасности для отопления моего дома не нужна.



В следующей статье я расскажу о натяжных потолках.



РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:

Группа безопасности для отопления: главные элементы и монтаж

При обвязке котельных установок применяются самые разнообразные устройства, которые должны выполнять отведенную им роль. Одним из самых важных узлов является группа безопасности для отопления, ее еще называют «блоком безопасности». Этот блок предназначен для того чтобы предотвращать возникновение аварий при нештатных ситуациях. Если же убрать данный узел из системы отопления, тогда после перегрева оболочка агрегата просто бы взорвалась со всеми вытекающими после этого последствиями.

Из чего состоит блок безопасности отопления?

В группу безопасности входят следующие приборы, которые установлены на корпусе:

  • предохранительный клапан;
  • автоматический воздухоотводчик;
  • манометр.

Таким образом, группа безопасности выполняет три главные функции, рассмотрим каждую из них подробнее.

Предохранительный клапан служит для того чтобы избавить систему отопления от чересчур высокого давления. Данный клапан выдерживает только определенный уровень давления, как только в системе давление становится выше, клапан срабатывает и сбрасывает лишнее.

Проблему компенсации лишнего давления в отопительной системе должен решать расширительный бак. Но иногда бывают такие ситуации, когда расширительный бак по каким-либо причинам не срабатывает. Для предотвращения подобных недоразумений устанавливают предохранительный клапан, благодаря которому из системы отопления с расширительным баком сбрасывается лишняя вода. Для того чтобы вода не стекала на пол, к резьбе сбоку необходимо присоединить трубочку, которая выводится в канализацию.

Важно! Антифриз в канализацию сбрасывать нельзя!

Предохранительные клапаны изготавливаются под самое разное давление, приобретать необходимо отталкиваясь от того с каким давлением работает ваш котел. Для частного дома потребуется клапан, рассчитанный на 3 атмосферы.

Основная задача воздухосбрасывателя – это обслуживание. Внутри него есть камера, которая оборудована поплавком, тот в свою очередь механически связан с клапаном, который при отсутствии воды открывается.

Главной функцией этого устройства является удаление воздуха во время заполнения котла и системы теплоносителем, а также во время эксплуатации. Также в качестве дополнительной функций можно назвать выпуск первого пара, который появляется при перегреве в котле.

Из-за воздухотводчика всю группу безопасности монтируют сверху котла, это обуславливается тем, что воздухотводчик должен быть расположен в наиболее высокой точке, так как именно туда стремятся пузырьки воздуха.

Манометр – данное устройство необходимо для мониторинга давления в системе отопления. Также как и в случае с предохранительными клапанами манометры бывают рассчитанные для разной величины давления. Выбрать необходимо такое устройство так чтобы его использование было максимально удобно: для того чтобы определить показания нужно всего лишь посмотреть на прибор, и не требуется производить каких-либо вычислений.

Все блоки безопасности работают одинаково, но выбирать необходимо исходя из параметров давления, на которое рассчитаны манометр и предохранительный клапан.



Где устанавливать группу безопасности?

По большому счету, монтаж группы безопасности для системы отопления не обязателен для всех систем, но при желании владельца жилища может быть смонтирован как страховочный вариант на любой системе.

К примеру, для теплогенераторов, которые работают на дизельном топливе или природном газе, либо те, чья работа зависит от электричества, дополнительная защита в этом случае не требуется. Данные котлы изначально обладают высоким уровнем безопасности и в случае чего могут самостоятельно прекратить работу и остановить нагрев, если давление и температура будут расти.

Примечание: чаще всего на закрытых системах отопления оборудованных электрическим или газовым котлом группу безопасности монтируют для того, чтобы удобнее был мониторинг и сервис.

А вот котлы, которые работают на твердом топливе, более инертны и мгновенно остановиться не могут. Даже пеллетным автоматизированным котлам необходимо некоторое время для того чтобы сгорело топливо в зоне горения. Контроллер или термостат в случае роста температуры в рубашке могут мгновенно перекрыть воздух, но горение еще будет продолжаться какое-то время. Дрова гореть перестанут, но продолжат тлеть, из-за чего температура воды вырастет еще на пару градусов.

Только группа безопасности котла может предотвратить вскипание и взрыв в твердотопливном котле, из-за чего она является одним из обязательных узлов для теплогенераторов такого типа.

Монтаж группы безопасности не является особо сложной задачей. Справится с подобной задачей способен любой при наличии под рукой стандартного слесарного набора инструментов. Установка бывает двух видов:

  • монтаж на «родной» штуцер, который выходит из котла;
  • врезка в подающий трубопровод при выходе из теплогенератора.

Группа безопасности должна быть смонтирована в вертикальном положении в любой точке отопительной системы находящейся выше котла, но желательно там, где температура максимально низкая.

В том случае если модель котла настенная, тогда производители уже обо всем позаботились, в таких моделях блок безопасности установлен внутри, либо на задней стенке. А для напольной модели группу безопасности потребуется приобрести отдельно и самостоятельно врезать в систему на подающей трубе на расстоянии 1-1.5 м от котла.

Манометр необходимо расположить таким образом, чтобы, не напрягаясь можно было увидеть его показания при обычном посещении котельной. Теплоноситель, который вытекает через предохранительный клапан, также должен быть легко заменен, так как об этом обязательно нужно знать.

Важно! Между котлом и группой безопасности никакие вентили НЕ ставятся!

Диаметр сливного шланга должен соответствовать диаметру выходного отверстия предохранительного клапана и его прокладка должна быть произведена таким образом, чтобы не было препятствий при сбросе пара или жидкости, а кроме того чтобы людей не подвергать опасности.

Для того чтобы уплотнить резьбовые соединения рекомендуется использовать ленту ФУМ, лен со специальными пастами, полиамидную нить с силиконом либо какие-то другие уплотнительные материалы, которые помогают обеспечить достаточную герметичность соединений во время максимальной рабочей температуре и давлении теплоносителя. После того как осуществлена установка группы безопасности, ее необходимо испытать на герметичность.

Как сделать блок безопасности на отопление своими руками?

Если отдельно приобрести предохранительный клапан, манометр и воздухоотводчик, соединить их при помощи тройников, переходников сгонов, то можно своими руками собрать группу безопасности.

В случае приобретения всех комплектующих по отдельности и самостоятельной сборки предохранительной автоматики, цена будет значительно ниже, чем, если купить готовый блок безопасности котла:

  • клапан предохранительный – 6 у. е.;
  • манометр – 10 у. е.;
  • воздухоотводчик автоматический – 5 у. е.;
  • крестовина латунная DN 15 в качестве коллектора – 2.2 у. е.

Во время выбора комплектующих необходимо обязательно учитывать рекомендации:

  1. Не стоит приобретать самые дешевые предохранительные клапана. Китайские модели, как правило, после первого срабатывания начинают протекать или вообще не сбрасывают давление.
  2. Китайские манометры, чаще всего, очень сильно врут. В случае если во время заполнения системы устройство занизит показания, то после нагрева может случиться авария, так как в сети напор может подскочить до критического значения.
  3. Предохранительный клапан должен подбираться, отталкиваясь от рабочего давления котла, которое указывается в техническом паспорте.
  4. Приобретайте только воздухоотводчик прямого типа, так как у углового создается повышенное сопротивление выходящему воздуху.
  5. Крестовина должна быть изготовлена из толстостенной латуни высокого качества. При выборе просто необходимо взвесить в ладони более дорогую и более дешевую модель, и сразу будет ощутима разница.

Корпус группы безопасности также можно самостоятельно изготовить из обрезков полипропиленовых труб и фитингов, это будет стоить намного дешевле модели заводского исполнения, где много латуни.

Необходимо также помнить о том, что группу безопасности, изготовленную из полипропилена необходимо монтировать только в низкотемпературных системах отопления (например, теплый пол, но ни в коем случае не радиаторы). Причина в том, что при достижении теплоносителем 95 градусов, полипропилен начинает разрушаться, и как следствие может возникнуть достаточно неприятная ситуация.

Монтаж самодельной группы безопасности осуществляется достаточно легко. Воздухосбрасыватель вкручивается в верхний вывод крестовины, а в боковые – предохранительный клапан и манометр как будет удобно. Готовый элемент необходимо врезать в магистраль рядом с котлом.

В том случае если есть желание сделать максимально безопасным твердотопливный отопительный котел, необходимо обратить внимание на клапаны теплового сброса. Их принцип работы заключается в следующем: в случае перегрева теплоносителя, его сбрасывают из водяной рубашки котла и запускают подмес холодной водопроводной воды.

Вывод: приобретение и монтаж группы безопасности для закрытой системы отопления не является обязательным требованием для всех котлов. У большей части настенных газовых котлов уже с завода оборудуется этой автоматикой, что указывается в их инструкции по эксплуатации.

Однако некоторые производители твердотопливных котлов также укомплектовывают свою продукцию деталями для группы безопасности, но над их установкой придется потрудиться самостоятельно.

Три общих предохранительных устройства котла



Безопасная и эффективная работа котлов и бытовых водонагревателей имеет важное значение для бесперебойной работы большинства институциональных и коммерческих объектов. Улучшения в конструкции и системах управления сделали сегодняшние устройства более безопасными и эффективными, чем когда-либо.

Но одни только хорошие методы проектирования не обеспечивают безопасность и эффективность.В дополнение к хорошему дизайну системы, постоянная программа проверок и испытаний, проводимая хорошо обученным персоналом технических специалистов, обеспечивает безопасную и эффективную работу. Менеджеры по техническому обслуживанию и инженерно-техническому обслуживанию, игнорирующие любой из этих элементов, рискуют поставить под угрозу не только безопасность и эффективность, но и работу оборудования.

Устройства безопасности

Все котлы и водонагреватели имеют ряд встроенных устройств, обеспечивающих их безопасную работу.Как и другие компоненты механических систем здания, они требуют периодического обслуживания для обеспечения надлежащей работы. Операторы котлов и технические специалисты должны уделять пристальное внимание трем ключевым устройствам безопасности для защиты персонала, оборудования и объекта:

Клапаны предохранительные. Предохранительный клапан является самым важным предохранительным устройством в котле или системе горячего водоснабжения. Он предназначен для сброса внутреннего давления при возникновении ряда отказов в системе.Хотя он прост по конструкции и удобен в эксплуатации, такие простые вещи, как коррозия или ограниченный поток внутри клапана и связанных с ним трубопроводов, могут повлиять на его работу.

Контроль уровня воды и отсечка топлива при малой воде. Многие системы объединяют эти две отдельные функции безопасности котла в один блок. Они предназначены для обеспечения того, чтобы уровень воды в бойлере никогда не опускался ниже заданного уровня. В случае возникновения такой ситуации система предназначена для отключения котла путем прекращения подачи топлива.Для надлежащего функционирования операторы должны убедиться, что в системе нет отложений или накипи, которые могут помешать ее обнаружению и работе.

Стекло водомерное. Даже при работающей системе контроля уровня воды операторы должны проверять фактический уровень воды в системе. Здесь также скопление осадка и накипи может давать ложные показания уровня.






Связанные темы:

Комментарии

Список устройств безопасности котла и их функций

Все котлы спроектированы с автоматическим управлением безопасностью котлов для защиты оборудования и предотвращения выхода котла из строя.

Национальный совет и инспекторы сосудов под давлением (NBBI), национальное агентство по инспекции котлов, обнаружило, что большинство аварий с котлами является результатом отказа устройства отключения по низкому уровню воды.

Вторая ведущая причина — ошибка оператора / плохое обслуживание. Квалифицированные и сертифицированные специалисты по техническому обслуживанию должны регулярно проверять все меры безопасности, чтобы убедиться, что они продолжают работать должным образом. Ниже приводится список устройств безопасности котла и их функций.

Управление работой — Включает и выключает горелку в зависимости от желаемого давления или температуры в системе. В этом управлении используется настройка вычитаемого дифференциала, то есть точка, в которой горелка снова включается после выключения при (более высокой) рабочей уставке.

Датчик контроля воздуха для горения — Обеспечивает включение вентилятора воздуха для горения и подачу воздуха, достаточного для хорошего сгорания. В горелке горелки он расположен в камере для воздуха непосредственно перед соплом горелки. В случае встроенной горелки переключатель установлен на передней головке, которая также служит воздушной камерой. Механизм переключателя обычно открыт и закрывается при повышении давления внутри самой камеры нагнетания воздуха, когда горелка проходит предварительную продувку. Он остается закрытым, пока работает вентилятор.

Контроль верхнего предела — Контроль избыточного давления. Установленный выше точки отключения рабочего предела, этот регулятор имеет фиксированный дифференциал, поэтому переключатель замкнут до тех пор, пока не будет достигнуто заданное значение, и он отключит питание цепи управления. В случае возникновения высокого давления или отказа управления работой горелка автоматически отключается, и управление необходимо вручную сбросить для перезапуска горелки.

Реле низкого давления газа (LGPS) — Указывает, что в горелку подается необходимое количество газа для достижения полной подачи. Это также обеспечивает правильную скорость прохождения через отверстия горелки, чтобы обеспечить надлежащее перемешивание. Низкая скорость может вызвать попадание неочищенного газа в карманы и привести к грубому или очень опасному повторному возгоранию.

Реле высокого давления газа (HGPS) — Гарантирует, что горелка не перегорится и не создаст опасное состояние с высоким содержанием топлива. Этот переключатель расположен ниже по потоку от газового клапана (ов) и работает напротив LGPS. Он открывается при повышении давления выше его рабочего заданного значения, которое выше настройки низкого давления газа и выше нормального рабочего давления газа, когда достигается полная подача.

Реле низкого давления масла (LOPS) — Проверяет, достаточно ли давления для ввода. Это также помогает обеспечить надлежащее распыление топлива, чтобы предотвратить скопление масла и плохое смешивание из форсунки.

Реле высокого давления масла (HOPS) — Дополняет реле низкого давления масла. Он работает аналогично реле высокого давления газа с настройкой выше нормального рабочего давления. Убедитесь, что в горелку не поступает избыточное количество масла, которое не смешано должным образом с воздухом для горения, что приводит к чрезмерному скоплению и образованию сажи и возможному взрыву у очага пожара.

Реле контроля воздуха распыления (AAPS) — Обеспечивает полное распыление масла для более чистого ожога, воздух которого дополняет механическое распыление под давлением. Общая (воздушная) система включает сжатый воздух либо от завода, либо от встроенного компрессора, установленного рядом с горелкой.

Основные и вспомогательные отсечки при низком уровне воды — Основные средства отсечки при низком уровне воды для подачи питательной воды. Как основная, так и дополнительная отсечка малой воды защищают котел от опасных условий, отключая горелку.Часто считаются наиболее важными устройствами безопасности на котле, поскольку эти отключения могут предотвратить катастрофический взрыв на берегу.

Управление насосом питательной воды — запускает подачу воды в котел в нужной точке (уровне). Этот контроль является неотъемлемой частью основной отсечки малой воды.

Сканер пламени — Проверяет и контролирует как пилотное, так и основное пламя.

Свяжитесь с нами для сертифицированного обслуживания котла

Безопасность котлов | Руководства по безопасности OSHA

15 Мар Безопасность котла

Рабочие, которые используют, обслуживают и обслуживают котлы, знают, что они могут быть потенциально опасными.Котлы — это газовые или электрические закрытые сосуды, которые нагревают воду или другую жидкость для производства пара. Пар перегревается под давлением и используется в энергетике, обогреве или других промышленных целях. Хотя котлы обычно оснащены предохранительным клапаном, если котел не выдерживает давления расширения, энергия пара высвобождается мгновенно. Такое сочетание взрывающегося металла и перегретого пара может быть чрезвычайно опасным.

Только обученные и уполномоченные работники могут эксплуатировать котел.Рабочие должны быть ознакомлены с руководством по эксплуатации и инструкциями производителя котла. Операторы котлов должны часто проверять котлы на утечки, надлежащее сгорание, работу предохранительных устройств и манометров и другие функции. Многие старые котлы, а также трубопроводы горячей воды и пара могут иметь асбестовые изоляционные покрытия, обертки или «утеплители». Рабочие должны периодически осматривать эти участки, чтобы убедиться, что материалы не повреждены, не отслаиваются или не ухудшаются. О поврежденных материалах следует сообщить и немедленно отремонтировать или удалить их сертифицированным подрядчиком по асбесту.Признаки потрескавшейся поверхности, вздутия, коррозии или других деформаций должны быть немедленно устранены уполномоченным техником. Подробные журналы работы и обслуживания котла могут помочь обеспечить безопасность котла.

Котлы всегда следует вводить в эксплуатацию медленно, и никогда нельзя закачивать холодную воду в горячую систему. Внезапные перепады температуры могут деформировать или вывести котел из строя. Поскольку многие котлы работают на природном газе, дизельном топливе или мазуте, необходимо соблюдать особые меры предосторожности.Операторы котлов должны убедиться, что топливная система, включая клапаны, трубопроводы и баки, работает должным образом и не имеет утечек. Во избежание взрыва топки операторы котла обязательно продувают котел перед зажиганием горелки. Рабочие должны проверять соотношение топлива и воздуха, состояние тяги и пламени, чтобы убедиться, что оно не слишком высокое и не задымлено. Также следует проверять и обслуживать вентиляционные системы, чтобы убедиться, что дымовые газы не скапливаются в котельной.

Зона вокруг котла должна быть чистой от пыли и мусора, и рядом с котлом нельзя хранить легковоспламеняющиеся материалы. Полы часто представляют собой герметичный бетон и могут быть очень скользкими во влажном состоянии. Разливы следует немедленно вытирать или убирать. Убедитесь, что обеспечено адекватное освещение и что неисправные осветительные приборы немедленно отремонтированы. Поскольку у котлов есть горячие поверхности, рабочим должно быть достаточно свободного пространства для перемещения по комнате. В котельных может быть шумно, поэтому место должно быть размещено, а рабочие должны носить средства защиты органов слуха при работе внутри котельной.

Ремонт котла разрешается только авторизованным специалистам по ремонту котлов. Рабочие по ремонту должны использовать средства индивидуальной защиты, такие как каски, сверхпрочные рабочие перчатки, защитные очки и спецодежду. При входе в котел для обслуживания или ремонта уполномоченные работники по ремонту котлов должны относиться к судну как к замкнутому пространству, требующему разрешения. Когда котел останавливается на ремонт, все источники энергии должны быть изолированы с использованием утвержденных процедур блокировки / маркировки, а остаточное давление в паровых, водяных и топливных линиях должно быть сброшено путем выполнения надлежащих процедур удаления воздуха, блокировки или закрытия.

Предохранительные клапаны для котлов

— Блог по котлам | Nationwide Boiler Inc.

Много лет назад нередко можно было прочитать новости о трагических взрывах котлов, которые иногда приводили к массовым разрушениям. Сегодня котлы оснащены важными устройствами безопасности, помогающими защититься от подобных катастроф. Давайте посмотрим на самое важное из этих устройств: предохранительный клапан.


Что

Предохранительный клапан — одно из важнейших предохранительных устройств в паровой системе.Предохранительные клапаны обеспечивают определенную защиту операторов и оборудования завода от избыточного давления. Основная функция предохранительного клапана — сбросить давление. Он расположен на паровом барабане котла и автоматически открывается, когда давление на входе клапана превышает заданное значение. Кодекс ASME требует, чтобы все котлы имели хотя бы один предохранительный клапан, в зависимости от максимальной пропускной способности (MFC) котла. Общая производительность предохранительного клапана в заданной точке должна превышать MFC парорегулирующего клапана, если паровой клапан не открывается.В большинстве случаев требуются два предохранительных клапана на бойлер, а третий может потребоваться, если они не превышают MFC.

Как


Предохранительный клапан состоит из трех основных частей: форсунки, диска и пружины. Сжатый пар поступает в клапан через сопло и затем направляется в котел. Диск — это крышка форсунки, которая открывается или закрывается в зависимости от давления, поступающего из котла. Пружина — это регулятор давления.

Когда в котле возникает избыточное давление, сопло начинает получать более высокое давление, поступающее со стороны впускного отверстия клапана, и начинает звучать так, как будто оно кипит.Когда давление станет выше заданного давления пружины, диск начнет подниматься и выпускать пар, создавая звук «хлопка». После того, как он сработает и пар и давление упадут ниже установленного давления клапана, пружина закроет диск. Как только предохранительный клапан лопнул, важно проверить его, чтобы убедиться, что он не поврежден и работает правильно.

Почему

Предохранительный клапан обычно называют последней линией защиты.Без предохранительных клапанов котел может превысить максимально допустимое рабочее давление (МДРД) и не только повредить оборудование, но и травмировать или убить находящихся поблизости операторов завода. Многие переменные факторы могут вызвать подъем предохранительного клапана на котле, например, отказ сжатого воздуха или электроэнергии для управления контрольно-измерительными приборами, или дисбаланс расхода питательной воды, вызванный непреднамеренным закрытием или открытием запорного клапана.

После подъема предохранительного клапана важно провести полную проверку котла и убедиться в отсутствии других проблем с обслуживанием котла.Предохранительный клапан должен выполнять свою работу только один раз; предохранительные клапаны не должны подниматься постоянно. Наконец, важно, чтобы предохранительные клапаны были полностью отремонтированы, очищены и повторно сертифицированы со штампом Национального совета по ремонту клапанов (VR) в соответствии с требованиями местного законодательства или юрисдикции. Предохранительные клапаны являются важным компонентом паровой системы, и их необходимо обслуживать.

Все арендные котлы Nationwide Boiler включают в себя от двух предохранительных клапанов в зависимости от размера; один установлен на расчетное давление, а другой — немного выше расчетного.По запросу мы можем сбросить предохранители на более низкое давление, если этого требует приложение. Кроме того, клапаны тщательно проверяются после каждой аренды и перед тем, как переходить к новому клиенту, и при необходимости они заменяются и повторно сертифицируются.

Группа безопасности

УТЕЧКА в ГРУППЕ БЕЗОПАСНОСТИ НЕ ОЗНАЧАЕТ, ЧТО ОНА НЕ РАБОТАЕТ. НАСТОЯЩИМ, ЭТО ОДНА ИЗ ЕГО ОСНОВНЫХ ФУНКЦИЙ.

Частые случаи и объяснения для определения того, что нормально, а что нет:

A Каждый вечер в одно и то же время , группа безопасности, установленная на баке горячей воды, протекает.Это нормально?

Да, если поток возникает во время нагрева бака и примерно через 30 минут после окончания цикла нагрева. Это нормальная и ожидаемая функция этого компонента безопасности, который является группой безопасности. Эта утечка происходит из-за увеличения объема за счет расширения воды, которая нагревается электрическим погружным резистором в резервуаре. Когда вода нагревается, ее объем увеличивается, как и ее давление.

Группа безопасности закрывает свой обратный клапан и тем самым препятствует возврату горячей воды в контур подачи холодной воды.Это невозвратная функция группы безопасности. Чтобы компенсировать расширение воды, на 7 бар, группа безопасности открывается, позволяя вытечь небольшому количеству воды и тем самым компенсируя расширение воды. Поэтому нормальным явлением является наличие струйки воды в виде обычных капель (что соответствует в среднем 3% от объема резервуара).

B Каждый вечер в одно и то же время группа безопасности, установленная на баке горячей воды , протекает, но в больших размерах. Это нормально?

No. Как объяснено выше, для компенсации расширения воды при давлении 7 бар группа безопасности открывается, позволяя вытечь небольшому количеству воды и, таким образом, компенсируя расширение воды. Мы должны найти струйку воды в виде обычных капель, соответствующих в среднем 3% от объема резервуара. Если имеется значительный и постоянный поток, давление подачи в сети ночью слишком велико (часто из-за меньшего потребления воды ночью).Затем необходимо установить редуктор давления воды (типа РЕДУФИКС) рядом с группой безопасности. Также можно установить расширительный бак, который поглотит расширение воды и предотвратит слишком большое открытие группы безопасности (см. Расширительные баки WATTS и комплект для подключения WATTS, арт. 2292504N).

C Каждый вечер, , но также и в течение дня в разное время , группа безопасности, установленная на резервуаре горячей воды, протекает: это нормально?

Группа безопасности открывается и протекает, как только давление достигает 7 бар.
Следовательно, может быть две причины:
— Давление подачи более 7 бар, так как редуктора на подаче холодной воды нет,
— Редуктор давления негерметичен.

Если у вас есть редуктор давления в вашей установке (где вода поступает в дом или рядом с резервуаром для горячей воды), он обычно устанавливается на 3 бара. Таким образом, каждый раз, когда вы открываете кран с горячей водой, вы уменьшаете давление в баке и снова увеличиваете давление в водопроводной воде до 3 бар.
Проверьте это, когда группа безопасности течет, открыв кран горячей воды и обнаружив, что вентиль течет меньше, а затем совсем.

Если у вас есть редуктор давления, и поток не замедляется при открытии крана горячей воды, вероятная причина — утечка в редукторе давления.
Требуется замена.

D Что делать, если группа безопасности течет все время?

Эта неисправность возникает из-за наличия инородного тела, препятствующего закрытию клапана, или из-за того, что вода является слишком агрессивной или агрессивной, и которая повредила группу безопасности, которая не подлежит ремонту.

Обычно это песчинка, окалина или медно-латунная стружка при проведении работ на водопроводе или установке.
Эти частицы прилипают к эластомерной мембране клапана и предотвращают уплотнение мембраны относительно поверхности клапана.
Если частица не проникла глубоко, вы можете попытаться удалить ее, полностью открыв ручку группы безопасности. В противном случае вызовите профессионального сантехника и попросите его демонтировать клапан с помощью специального инструмента и очистить мембрану.
Если эластомерная мембрана повреждена или имеет слишком глубокую маркировку, следует заменить клапанный модуль или даже всю группу безопасности.
Эти частицы не всегда поступают из водопроводной воды и могут образовываться в результате отложений или накипи, которые со временем образуются в резервуаре для горячей воды.
К сожалению, установка осадочного фильтра не решает полностью эту проблему.

Если сантехник при демонтаже клапана обнаружит, что облицовка клапана подверглась коррозии из-за плохого качества воды (см.НАПРИМЕР. 60.1) необходимо изменить группу безопасности. Затем вам настоятельно рекомендуется установить группу безопасности типа SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ.

E Возможно ли открытие группы безопасности до при давлении 3 или 4 бара?

Нет, группы безопасности, соответствующие французским стандартам, и, в частности, клапаны SFR, разработаны в соответствии со строгими требованиями. При их изготовлении клапан не может открываться при значении всего 3 или 4 бара.
Каждая группа безопасности SFR изготавливается, настраивается и проверяется индивидуально на нашем заводе, сертифицированном BVQI (Bureau Veritas Quality International) ISO9001.
Клапан установлен на 7 бар в соответствии со стандартом NF. Допуск, требуемый этим стандартом, не может быть ниже 6,65 бар.

F Группа безопасности , установленная на 2-х резервуарах горячей воды последовательно или параллельно (часто используется в солнечных установках), очень сильно нагревается. Это нормально?

Мы не разрешаем использовать наши группы безопасности при установке резервуаров горячей воды последовательно или параллельно.
Наши группы безопасности имеют преимущество французского стандартного права использования (NF EN 1487 NF-D 36401) и, таким образом, предназначены, как и все группы безопасности NF, для подключения к домашнему холодному водоснабжению.
Для установок с последовательной установкой резервуаров для горячей воды мы рекомендуем установку бытовых предохранительных клапанов с уставкой, соответствующей рекомендациям производителей резервуаров для воды. Для солнечных установок существуют клапаны, специально адаптированные для высоких температур (модель WATTS SV / E).

G Гидравлический удар (стук, который вы слышите) издается , когда я закрываю кран своей установки. Что мне делать?

В современных установках используется все большее количество устройств с быстрым закрытием (однорычажный смеситель, смесители с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. Д.)) усугубляют это явление. Они являются причиной значительного увеличения гидравлических ударов, в результате чего:
• Быстрый износ оборудования, иногда даже его внезапный выход из строя.
• Шумы, не соответствующие настоящим акустическим стандартам.
• Повреждение труб и опасность протечек на стыках.

Когда происходит гидравлический удар, группа безопасности может открыться, чтобы выпустить немного воды. Когда это происходит, одновременно несколько частиц воды могут попасть между лицевой стороной клапана и эластомерной мембраной, что приведет к утечке.

Необходимо установить одно или несколько устройств защиты от молота как можно ближе к устройству, вызывающему гидравлический удар (однорычажный смеситель, смесители с нажимной ручкой, электромагнитный клапан стиральной машины, краны на 1/4 оборота и т. Д. ). Мы рекомендуем выбирать пневматические устройства защиты от молота, которые более эффективны, чем модели с пружинами.

H В чем разница между стандартной группой безопасности и SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ?

Группа безопасности SFR НЕРЖАВЕЮЩАЯ СТАЛЬ — высококлассный прибор, результат многих встреч с профессиональными сантехниками.Он встречается с проблемами на рабочем месте, которые обнаруживают водопроводчики и частные лица, особенно вызванные проблемами качества воды, все более агрессивной и жесткой водой.

• Седло из нержавеющей стали исключает риск коррозии и любых проблем с клапаном.
• Корпус клапана SFR из НЕРЖАВЕЮЩЕЙ СТАЛИ снабжен плоской секцией над сливом, что облегчает его установку и направление монтажа.
• Клапан в виде съемного модуля можно заменить с помощью специального ключа (инструмент, предназначенный только для профессиональных сантехников), без необходимости демонтажа всего клапанного блока.
• Седло клапана из НЕРЖАВЕЮЩЕЙ СТАЛИ практически непобедимо для воды любого качества. После демонтажа клапана можно легко очистить облицовку и снова прикрутить модуль клапана. Группа безопасности немедленно снова работает.

Группы безопасности SFR, НЕРЖАВЕЮЩАЯ СТАЛЬ SFR, НЕРЖАВЕЮЩАЯ СТАЛЬ SFR и НЕРЖАВЕЮЩАЯ СТАЛЬ GSM 1 «соответствуют стандарту NF-EN 1487 и имеют право использовать знак NF (NF EN1487 NF-D 36401).

I Какую группу безопасности выбрать для какой воды качества ?

Жесткость воды во Франции выражается в концентрации по весовой степени жесткости.Один TH 1F (французская степень) эквивалентен 10 граммам известняка на кубический метр. Мягкая вода более агрессивна и, следовательно, более агрессивна, чем жесткая вода. Жесткая вода оставляет более твердые накипи, которые забивают приборы и ухудшают водонепроницаемость оборудования. По этой причине съемный и сменный клапан является преимуществом.

Типы водонагревателей

Качество воды

малых емкостей по
или под раковиной макс.мощность 4 кВт

на вертикальной стойке
макс. мощность 10 кВт

вертикально на стене
макс. мощность
10 кВт

горизонтально на стене
макс. мощность
10 кВт

на горизонтальной стойке
макс. мощность
10 кВт

горизонтальная большая емкость
макс.мощность
18 кВт

нормальная
вода

SFR NA53M2
1/2 «
исх. 54310

SFR NA53M2 Угловой корпус 1/2 «
Изобразительное искусство. 2254311M2

SFR 3/4 «Стандартный
Изобразительное искусство.2252550

Угловой корпус SFR седло из нержавеющей стали 3/4 «
Изобразительное искусство. 2252571

GSM Угловой корпус 1 «
сиденье из нержавеющей стали арт. 2254555M2

жесткая
вода

SFR NA53M2
Седло 1/2 «из нержавеющей стали

Изобразительное искусство.2254312

SFR NA53M2 Седло из нержавеющей стали с угловым корпусом 1/2 «
Изобразительное искусство. 2254313M2

SFR ПТФЭ 3/4 «
Изобразительное искусство. 2252560

Седло из нержавеющей стали SFR 3/4 «
Изобразительное искусство. 2252570

SFR Multi group 3/4 «седло из нержавеющей стали прямое / угловое, корпус
Изобразительное искусство.2252573M2

Угловой корпус SFR седло из нержавеющей стали 3/4 «
Изобразительное искусство. 2252571

агрессивная
вода

Седло из нержавеющей стали SFR 3/4 «
Изобразительное искусство.2252570

SFR Multi group 3/4 «седло из нержавеющей стали прямое / угловое, корпус
Изобразительное искусство. 2252573M2

SFR Мультигруппа 3/4 «
сиденье из нержавеющей стали прямое / угловой корпус
Изобразительное искусство. 2252573M2


Предохранительные клапаны котла и правила: паспортные таблички, стандарты ASME и др.

Взрывы котлов на протяжении многих лет наносили серьезный ущерб компаниям, поэтому современные котлы оснащены предохранительными клапанами и / или предохранительными клапанами.Предохранительные клапаны котла предназначены для предотвращения избыточного давления, которое обычно является причиной этих разрушительных взрывов. При этом, чтобы гарантировать, что предохранительные клапаны котла работают должным образом и обеспечивают надлежащую защиту, они должны соответствовать нормативным требованиям и требовать постоянного обслуживания и периодических испытаний. Без этих мер предосторожности неисправные предохранительные клапаны могут выйти из строя, что приведет к потенциально катастрофическим последствиям.

Как работают предохранительные и предохранительные клапаны котла

Предохранительные клапаны котла активируются давлением на входе.Если давление превышает определенный порог, клапан активируется и автоматически сбрасывает давление. Обычно используемые для работы с газом или паром, предохранительные клапаны котла полностью открываются при достижении порогового значения давления и остаются открытыми до тех пор, пока давление в котле не достигнет предварительно определенного безопасного нижнего давления.

Предохранительные клапаны котла служат той же цели — автоматически понижают давление в котле, но действуют несколько иначе, чем предохранительные клапаны. Предохранительный клапан не открывается полностью, когда давление превышает определенный порог; вместо этого он постепенно открывается при превышении порога давления и постепенно закрывается, пока не будет достигнут нижний безопасный порог.Предохранительные клапаны котла обычно используются для работы с жидкостью.

Существуют также устройства, известные как «предохранительные клапаны», которые обладают характеристиками обоих типов, описанных выше. Предохранительные клапаны могут использоваться как для жидкости, так и для газа или пара.

Требования к паспортной табличке предохранительного клапана котла

Для предохранительных клапанов

требуются паспортные таблички с важной информацией об устройстве, в том числе:

  • Вместимость
  • Установить давление в фунтах / кв. Дюйм
  • Производитель
  • Дизайн
  • Дата сборки
  • Дата (даты) испытания
  • Символ ASME

Паспортные таблички должны быть надежно и постоянно прикреплены к предохранительному клапану и оставаться читаемыми в течение всего срока службы клапана, поэтому долговечность является ключевым фактором.

Руководство по предохранительному клапану котла: Национальный совет инспекторов котлов и сосудов высокого давления

Национальный совет инспекторов котлов и сосудов высокого давления предлагает руководящие указания и рекомендации по правилам и нормам безопасности котлов и сосудов высокого давления. Однако в большинстве штатов установлены собственные правила и нормы, и, хотя они могут быть похожими в разных штатах, важно убедиться, что предохранительные клапаны вашего котла соответствуют всем государственным и местным нормативным требованиям.

Национальный совет опубликовал NB-131, Рекомендуемый закон о безопасности котлов и сосудов под давлением и NB-132, Рекомендуемые административные правила и правила безопасности котлов и сосудов высокого давления , чтобы обеспечить руководство и стимулировать разработку важнейших законов безопасности в юрисдикции, в которых в настоящее время отсутствуют законы о «надлежащем строительстве, установке, проверке, эксплуатации, техническом обслуживании, изменении и ремонте», необходимых для защиты рабочих и населения от опасных взрывов котлов и сосудов высокого давления, которые могут произойти без этих мер безопасности.

Документы предназначены для использования в качестве руководства при разработке местных законов и постановлений, а также могут использоваться для обновления существующих требований юрисдикции. Таким образом, их можно изменять в соответствии с местными условиями любой юрисдикции.

Правила для предохранительных клапанов котла из ASME

Американское общество инженеров-механиков (ASME) регулирует кодекс, устанавливающий руководящие принципы и требования для предохранительных клапанов. Обратите внимание, что персонал предприятия должен ознакомиться с требованиями и понять, какие части правил относятся к конкретным частям паровых систем завода.

Правильный выбор размеров и правильная установка являются первоочередными задачами предохранительных клапанов котла. Некоторые общие рекомендации по обеспечению правильного размера включают:

  • Разница между рабочим и установленным давлением пара должна составлять не менее 20%.
  • Предохранительные клапаны никогда не должны быть слишком большого размера; клапаны увеличенного размера могут привести к таким проблемам, как утечки, дребезжание и преждевременный выход из строя.
  • Общая паропроизводительность предохранительного клапана, расположенного ниже по потоку от клапана регулирования давления, должна превышать максимальную пропускную способность регулирующего клапана по пару.
  • Высокие требования к паропроизводительности, физические или экономические ограничения могут сделать невозможным использование одного предохранительного клапана. В этих случаях использование нескольких предохранительных клапанов в одной системе считается приемлемой практикой при условии соблюдения надлежащих требований к размерам и установке, включая вентиляционную трубу подходящего размера, которая учитывает общую пропускную способность всех клапанов, когда они открываются одновременно. время.
  • Для определения давления срабатывания предохранительного клапана всегда следует использовать самый низкий рейтинг (МДРД или максимально допустимое рабочее давление) среди всех предохранительных устройств в системе, включая котлы, сосуды высокого давления и системы трубопроводов оборудования.

Общие рекомендации по правильной установке могут показаться опытным установщикам и инспекторам здравым смыслом. Вот несколько наиболее важных рекомендаций и передовых практик:

  • Перед установкой предохранительных клапанов убедитесь, что вся паровая система чистая и не содержит мусора.
  • Предохранительные клапаны всегда следует устанавливать в вертикальном положении, чтобы не влиять на давление срабатывания клапана.
  • Избегайте отсечения предохранительных клапанов от системы, например, путем установки промежуточных запорных клапанов, расположенных между паровым компонентом или системой и входом.
  • Не закупоривайте и не закрывайте сливные и вентиляционные отверстия, так как эти функции служат для эффективной работы предохранительного клапана.
  • Немедленно свяжитесь с поставщиком клапана для любого предохранительного клапана с обрывом проволочного уплотнения, так как это указывает на то, что клапан небезопасен для использования. Предохранительные клапаны опломбированы и сертифицированы для предотвращения взлома, который может помешать правильной работе.
  • Избегайте подсоединения выпускного вентиляционного трубопровода непосредственно к предохранительному клапану, так как это может вызвать излишний вес и дополнительную нагрузку на клапан, что приведет к изменению установленного давления.

Дополнительная информация о предохранительных клапанах, правилах и многом другом

Для получения дополнительной информации о различных типах предохранительных клапанов, компонентах котла, нормах и связанных темах посетите следующие ресурсы:

Программы безопасности котлов и формы проверок

Многие типы котлов, которые используются в коммерческих и общественных объектах, производящих пар (низкого или высокого давления), нагрев горячей воды для использования в системах воздушного отопления и горячее водоснабжение для использования в бытовые системы водоснабжения (например, душевые, раковины, бассейны или для другого использования), в том числе бойлеры с водонагревателем для питьевой воды.

Котлы, используемые для горячего водоснабжения или питьевого горячего водоснабжения, могут быть дополнительно определены в следующих двух (2) категориях:
• Котел для горячего водоснабжения означает бойлер, предназначенный для работы при давлении, не превышающем 160 фунтов на квадратный дюйм, или температуре, не превышающей 250 градусов по Фаренгейту на выходе из котла или рядом с ним, если: тепловая нагрузка котла превышает 200 000 БТЕ в час; температура воды превышает 210 градусов по Фаренгейту; или номинальная водосодержащая способность превышает 120 галлонов.
• Водонагреватель для питьевой воды означает бойлер, предназначенный для работы при давлении, не превышающем 160 фунтов на квадратный дюйм, и температуре воды, не превышающей 210 ​​градусов по Фаренгейту, если тепловая мощность котла превышает 200 000 БТЕ в час или номинальная водосодержащая способность превышает 120 галлонов.

ПРИЧИНЫ АВАРИЙ НА КОТЛЕ

Котельные системы спроектированы с учетом требований безопасности и эффективности. Оператор котла — залог безопасной работы котла. Знания о котельных системах и их обслуживании могут гарантировать долгие годы безопасной и надежной эксплуатации.

История показала, что без надлежащей эксплуатации и технического обслуживания состояние и безопасность котла ухудшаются, вызывая потенциальную опасность из-за небрежности и неправильного понимания. Регулярное техническое обслуживание вполне по силам большинству операторов котлов.Однако настройку и ремонт котла лучше доверить обученным специалистам. Понимание того, когда следует обращаться за помощью к квалифицированным специалистам, является одной из обязанностей оператора и может сэкономить время и деньги. Некоторые из областей, где требуются подготовленные специалисты:
• Предохранительные клапаны и / или предохранительные клапаны утечки
• Подача воды в котел
• Утечки пара (паровые системы)
• Высокая температура дымовой трубы (превышающая 350ºF)
• Недостаточное тепло для здания
• Конденсат капает в трубу или из передней части котла.
• Постоянная перезагрузка контроллеров и предохранительных устройств.

Авария котла может произойти, если котлу разрешено работать без достаточного количества воды в котле.Правильно функционирующие устройства отключения при низком уровне воды необходимы для предотвращения подобных аварий. Повреждение котла может произойти от сильного коробления и деформации котла до полного расплавления или возможного взрыва котла.

Другой вид аварии котла и самый смертельный — это избыточное давление. Эти аварии происходят, когда котел больше не может выдерживать избыточное давление, которое может образоваться в котле.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
