Жидкостной теплый пол: Электро водяной теплый пол: жидкостный электрический водяной пол xl pipe и unimat aqua, особенности и способы монтажа

Содержание

Теплый пол: плюсы и минусы

Для квартиры, Для дома

В квартире с теплым полом масса плюсов: можно ходить босиком, не опасаясь наступить на холодный кафель, везде одинаково тепло. Разумеется, есть и нюансы. В этой статье мы расскажем, какие есть виды теплых полов, чем они отличаются друг от друга и как выбрать пол для квартиры и дома.

Что такое теплый пол

Теплый пол — это способ частичного или полного обогрева помещения, при котором тепло поднимается снизу. Благодаря тому, что нагревательным элементом выступает вся поверхность пола, нагрев помещения получается более равномерным. Теплым полом можно полностью заменить батареи в доме или оборудовать ими небольшие участки. Например, теплый пол в ванной помогает избавляться от влажности, к тому же это просто приятно.

Виды теплых полов

Теплые полы делятся на два основных типа: жидкостные и электрические. Оба вида имеют ограничения по установке, поэтому лучший теплый пол можно выбрать только для конкретных условий.

Жидкостный часто называют водяным, хотя в нем может использоваться не только вода, но и, например, антифриз. По сути это тонкая труба с горячей водой, которая проходит под полом.

Электрический пол включает целый спектр разных видов: кабельный и пленочный, инфракрасный, электрические маты. Все они нагреваются за счет электричества, но отличаются способом передачи тепла. Например, кабельный нагревается сам и пол вокруг себя, а инфракрасный пол нагревает предметы над собой.


Водяной теплый пол: устройство, принцип работы, особенности

Водяной пол представляет собой гибкий шланг, уложенный в стяжку пола. Принцип работы тот же, что у обычной батареи — вода нагревает пространство вокруг трубы. Но в отличие от батареи нагрев происходит более равномерно, потому что труба уложена на всей площади пола. Пол подключается к центральной системе отопления в доме, а циркуляция происходит благодаря насосу.

Водяной теплый пол полностью укладывается в стяжку, поэтому его можно использовать практически со всеми видами покрытий. Но есть нюанс: в небольших помещениях, например, в ванной, укладывать трубы довольно сложно. Поэтому в тесном пространстве будет проще использовать электрический пол.

Тёплый водяной пол может долго нагреваться, зато после нагрева будет долго отдавать тепло. Поэтому этот вариант скорее подходит для жилых помещений, где нужен постоянный подогрев.

Водяной теплый пол — самое эффективное решение, но его единственный недостаток в том, что его нельзя класть в многоквартирных домах. Во-первых, водяной пол нельзя размещать над жилыми помещениями. Во-вторых, в домах нельзя врезаться в общую систему центрального отопления.

Электрический теплый пол: кабельный, маты, пленочный, инфракрасный

Электрический теплый пол — это целый спектр различных способов обогрева. В зависимости от способа нагрева они делятся на два вида:

  1. Конвекционный. Электричество нагревает уложенный под полом кабель, который в свою очередь нагревает пол физическим контактом. Конвекционный пол включает кабельные системы и тонкие нагревательные маты.

  2. Инфракрасный пол передает тепло не воздуху, а расположенным над ним предметам.

Каждый вид электрического теплого пола отличается способом подачи тепла и особенностями монтажа.

  • Кабельный пол. Нагрев происходит в тонком кабеле, который в свою очередь нагревает пол над собой. Кабель укладывается в стяжку, как это происходит с водяным полом, поэтому при ремонте или замене придется полностью вскрывать пол. Поскольку кабель укладывается в стяжку, то сверху может быть любой вид финишного покрытия.

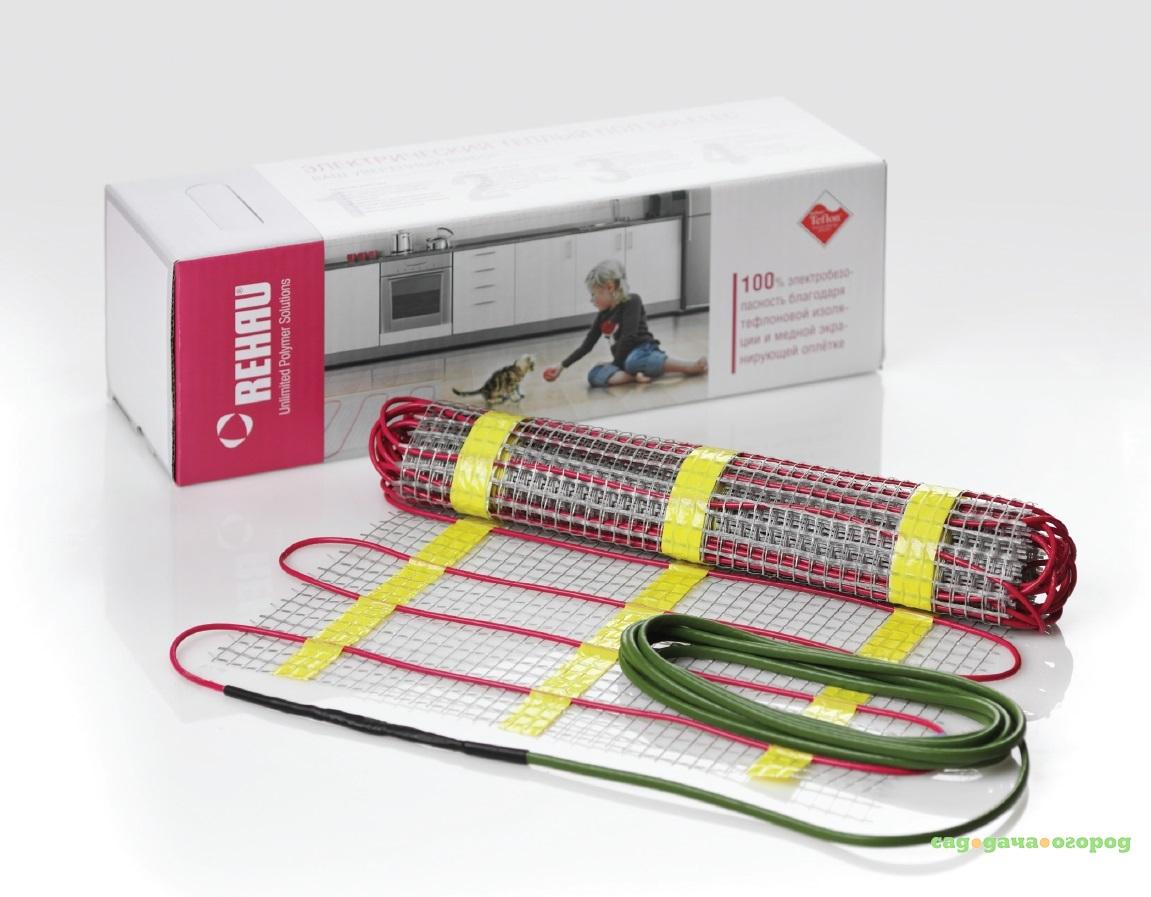

  • Нагревательные маты. По сути это тонкий кабель, уложенный в маты. Маты монтируются в меньший слой стяжки, что упрощает установку по сравнению с кабельным полом. Можно использовать с любыми видами финишных покрытий и во влажных помещениях. Сверху на маты и пленки лучше не ставить мебель и тяжелые предметы — придавленный пол может прогореть.

  • Инфракрасный пол. Представляет собой тонкую пленку, которая укладывается непосредственно под финишное покрытие. Это самый простой вид монтажа. Однако пленочный пол нельзя укладывать под плитку — раствор не схватится на матах. Использовать пленочный пол в ванной и других влажных помещениях нельзя — маты имеют открытое электрическое соединение. Если на него попадет влага, есть риск замыкания. Сверху лучше не ставить мебель — ик-излучение может на нее повлиять.

Плюсы и минусы теплых полов

Все виды теплых полов обладают похожими преимуществами:

  • Равномерный нагрев помещения. Тепло поднимается по всей поверхности пола и прогревает весь объем помещения. Радиатор же греет только воздух вокруг себя, а пол и вовсе остается холодным, потому что теплый воздух быстро уходит кверху.

  • Экономия пространства. Если в комнате нет батарей, сразу освобождается много места, а всю мебель можно прижать к стенам.

  • Не сушат воздух. Нагревается сам пол, а от него тепло поднимается кверху.

При этом у каждого вида есть свои ограничения и недостатки. Например, водяной пол нельзя размещать над жилыми помещениями, а на пленочный пол нельзя ставить тяжелые предметы. Какой теплый пол лучше, зависит от ситуации.

Вреден ли теплый пол для здоровья

Представление о вреде теплого пола связано с электромагнитным излучением. У электрического теплого пола, как и у каждого электроприбора, оно действительно есть, однако находится в пределах нормы. Более ощутимой проблемой становится сухой воздух в помещении, где установлен теплый пол. Однако и этот вопрос решается установкой увлажнителя.

По-настоящему вредным теплый пол может быть только при неправильном монтаже:

  1. Если в качестве финишного покрытия использован неподходящий для этого материал.



  2. Если при монтаже сэкономили на терморегуляторах, из-за чего пол пересушивает воздух.

Какой теплый пол выбрать для квартиры

У каждого вида теплого пола есть свои ограничения. Например, жидкостный пол нельзя размещать над жилыми помещениями, а на пленочный пол нельзя ставить тяжелые предметы. Дальше мы разберем, какой теплый пол можно использовать в зависимости от финишного покрытия.

Под ламинат и паркет

Древесина имеет низкую теплопроводность, то есть плохо пропускает тепло сквозь себя. Поэтому ставить теплый пол под паркетную доску бессмысленно — тепло просто не сможет подняться наверх. К тому же от постоянного нагрева паркет может прийти в негодность.

Использовать ламинат с теплыми полами можно, но не каждый вид. На нем должны быть специальная маркировка: Underfloor heating (подходит для электрического подогрева, кабельного или с инфракрасной пленкой). Если использовать обычный ламинат, он может испортиться от подогрева, будет плохо пропускать тепло и выделять вредные вещества.

Под плитку и керамогранит

Плиточный теплый пол кладется непосредственно под финишное покрытие, поэтому он мало подходит для плитки и керамогранита. Плитка плохо приклеится к полу, поэтому со временем отпадет. Для ванной в квартире оптимальным вариантом будет электрический кабельный пол, так как он полностью укладывается в стяжку. Плитка будет держаться прочно, а кабель будет надежно защищен от влаги. Использовать плиточный пол с открытыми соединениями во влажных помещениях нельзя.

Под ковролин

Ковер и ковролин действительно обладают теплоизоляционными свойствами, поэтому в теории тепло от пола должно уходить не вверх, а вниз. Однако на практике проблема решается дополнительным слоем теплоизоляции, который кладется под теплый пол, а также толщиной ковролина. Тонкое покрытие пропускает тепло не хуже ламината.

Также, чтобы хорошо прогреть пол, возможно придется повысить температуру на терморегуляторе.

Хорошо подходит для ковролина водяной пол, который прогревается постепенно и не портит покрытие. В отличие от него электрический пол нагревается быстро, а это может повредить ковролин. Еще одна опасность электрической системы — прогорание в местах, где пол плотно соприкасается с мебелью, например, ножками шкафа. Оптимальным вариантом для ковровых покрытий будет инфракрасный пол.

Под линолеум

Современный линолеум сочетается практически со всеми видами теплого пола. Главное условие — выбор самого покрытия. Среди разных видов линолеума меньше всего реагируют на нагрев ПВХ-линолеум и натуральный линолеум. Они не деформируются из-за перепадов температур и не выделяют вредных веществ при нагревании. Оптимальным вариантом для линолеума считается инфракрасный теплый пол.

Делать ли теплый пол

Делать ли теплый пол в квартире — зависит только от личного желания. Благодаря разнообразию видов теплого пола установить их можно в любом помещении, в том числе в ванной и на балконе.

В ванной комнате

Теплый пол в ванной это очень приятно и полезно: теплый пол хорошо борется с влажностью и плесенью. Главное не использовать пленочный пол с открытыми соединениями.

На балконе и лоджии

Здесь можно использовать нагревательные маты или ИК-пленку. Теплый пол на балконе можно быстро включить и выключить, а в остальное время не тратить энергию на нагрев поверхности, на которой никто не стоит.

Технология укладки и монтажа теплого пола: подложка, стяжка под теплый пол, заливка

На выбор теплого пола сильно влияет особенность монтажа. Например, есть ли возможность поднять пол или придется использовать уже готовое покрытие.

Монтаж водяного пола

Водяной теплый пол укладывается в стяжку в несколько слоев, и толщина этого бутерброда может достигать 130 мм. Для домов с низкими потолками это может быть существенной потерей.

  1. Выравнивается бетонное основание.

  2. Укладывается слой гидроизоляции, например, полиэтиленовая пленка.

  3. Вдоль боковых стен укладывается демпферная лента. При нагревании стяжка пола будет расширяться, но, уперевшись в упругую ленту, а не в стену, не потрескается.

  4. Укладывается слой теплоизоляции, чтобы тепло не уходило вниз.

  5. Трубы теплого пола укладываются с шагом 10 до 30 см. Расчет теплого пола должен выполнить специалист, чтобы равномерно распределить тепло по всей комнате.

  6. Заливается цементно-песочная стяжка теплого пола высотой от 3 см.

  7. На готовую стяжку стелется чистовое покрытие.

Для установки водяного теплого пола потребуется также смесительная группа, с помощью которой пол подключается к системе отопления, а также насос для циркуляции воды. Из-за сложного монтажа себестоимость водяного пола получается довольно высокой.

Монтаж электрического пола

Монтаж кабельного теплого пола проходит по той же схеме, что и укладка водяного, за исключением слоя гидроизоляции:

  1. Выравнивание пола.

  2. Укладка демпферной ленты.

  3. Укладка слоя теплоизоляции.

  4. Установка сетки, на которую будет крепиться кабель.

  5. Монтаж термостата в стене и датчика температуры для теплого пола.

  6. Укладка кабеля на сетку.

  7. Заливка стяжки.

  8. Укладка финишного декоративного покрытия.

При использовании пленочного пола сетка для укладки не нужна. По сути пленочный теплый пол представляет собой кабель, заранее уложенный в пленочные маты с нужным шагом, что значительно упрощает монтаж.

Проще всего происходит монтаж инфракрасного теплого пола, который не требует черновых работ и заливки стяжки:

  1. Выравнивается и очищается бетонное основание.

  2. Укладывается теплоотражающий материал.

  3. Укладывается теплый пол.

  4. Подключаются электрические контакты

  5. Устанавливается терморегулятор.

  6. Укладывается финишное покрытие.

Сравнительная таблица: особенности теплых полов


Водяной теплый пол

Электрический: кабель

Электрический: маты и пленка

ИК-пол

Скорость нагрева

Медленно

Быстро

Быстро

Быстро

Монтаж

Сложный в стяжку

Сложный в стяжку

Простой, под покрытие

Простой, под покрытие

Финишное покрытие

Любое

Любое

Любое

Кроме плитки

Влажные помещение

Да

Да

Категорически нет

Категорически нет

Мебель сверху

Да

Да

Нет

Может повредить мебель

Себестоимость монтажа

Высокая

Средняя

Низкая

Низкая

Потребление энергии

Высокое

Высокое

Низкое

Разновидности теплых полов

Для получения консультации по выбору теплого пола и расчета стоимости позвоните по номеру 8 812 907-03-77

Хронологически первым появился теплый пол с жидкостным теплоносителем (водяной). Электрическая разновидность появилась позже, во второй половине прошлого века.

На данный момент представленные на рынке водяные модели не отличаются практически ничем, кроме способа монтажа. А вот электрические выделяются большим разнообразием. Количество их видов и производителей столь велико, что неискушенному в этом вопросе покупателю не остается ничего другого, как довериться советам продавцов-консультантов. Но зачастую продавцы думают больше о собственной выгоде, чем о потребностях покупателя.

Как не запутаться во всем многообразии предложений и купить теплый пол, подходящий именно вам? Для начала, давайте разберемся в видах теплых полов.

Цены на теплые полы зависят, прежде всего, от типа теплоносителя: они бывают жидкостные (или иначе водяные) и электрические. Электрические теплые полы, в свою очередь, по исполнению делятся на несколько подвидов: кабельные, пленочные и стержневые. Последним изобретением на рынке подогрева является инновационная система на основе «электрических водяных труб». По сути, это комбинация жидкостной и электрической разновидностей.

Жидкостные/ водяные теплые полы

Теплоносителем в жидкостных моделях является антифриз или вода, используемые в централизованной или автономной системах отопления.

Водяная система подогрева представляют собой трубопровод, расположенный в конструкции пола под напольным покрытием. Чаще всего его укладывают под плитку.

Для поддержания нормальной температуры в помещении температура теплоносителя должна составлять от +35 до +50 °С. Трубопроводы делаются из металлопластика или полиэтилена, также возможно использование металлических труб из меди или нержавейки. Монтаж водяных теплых полов производится «мокрым» (бетонная стяжка) или сухим способом.

Водяной теплый пол

Установка водяной разновидности более трудоемка по сравнению с электрической. Она требует установки насоса и смесительного узла для поддержания нужной температуры, а также набора различных регулирующих и запорных фитингов для правильной и удобной эксплуатации системы. Современный водяной подогрев пола становится все более сложным, цена на него также растет.

Электрические теплые полы

Источником тепла в электрических моделях являются провода, по которым течет ток. Обычно провода должны хорошо проводить ток, то есть обладать низким сопротивлением, поэтому они делаются из меди или алюминия.

Электрические теплые полы преобразуют электрическую энергию в тепловую. Поэтому проводам в них необходимо максимально высокое сопротивление, что обеспечивается применением хромо-медно-никелевого сплава. Электрический теплый пол обладает рядом преимуществ перед жидкостным. Это простота монтажа, низкая стоимость, а также простота регулирования температуры и возможность установки в любом помещении.

Электрический теплый пол

При обычной системе отопления оплата производится по тарифу. Монтаж кабельных систем помогает сэкономить на отоплении. Для этого необходимо установить терморегуляторы, лучше программируемые. С их помощью вы сможете уменьшать или выключать обогрев, когда он не нужен. Например, в свое отсутствие или ночью.

В зависимости от разновидности, электрический пол может укладываться под различные поверхности: под плитку, ковролин, линолеум, ламинат.

Жидкостно-электрические системы

Основной элемент теплого пола на основе «электрических водяных труб» – герметичная пластиковая труба, в которой находится многожильный хромоникелевый кабель в тефлоновой изоляции. Внутреннее пространство трубы заполнено жидкостью, которая нагревается при прохождении по кабелю электротока. Происходит резкое закипание жидкости и быстрый нагрев поверхности, что позволяет экономить электроэнергию.

Жидкостно-электрический теплый пол

При общей привлекательности таких систем, основной их недостаток – сложный монтаж и высокая стоимость оборудования.

Вывод из всего нижеизложенного: при всем множестве разновидностей, самый выгодный и простой для установки тип – теплые полы на основе нагревательного кабеля. Они универсальны в применении, экономичны и удобны в использовании. Электрические полы широко представлены на рынке, их проще всего установить под различные напольные покрытия. Все прочие системы имеют ограничения по использованию и, как правило, дороже.

Компания Energy предлагает широкий ассортимент электрических теплых полов.

виды, достоинства и недостатки, способы укладки, отзывы

Сейчас мало кто знает, что тёплые полы появились в очень древние времена примерно в 80 веке до нашей эры. Спустя столько столетий люди усовершенствовали процесс подогрева полов. В случае, если Вы не имеете каких-либо специальных навыков по установке тёплых полов, то не стоит расстраиваться, ведь это можно сделать своими руками без особых трудностей. Частный дом — это не квартира, пол которой подогревают нижние этажи. От земли постоянно идёт холод, поэтому нужно серьёзно позаботиться о том, чтобы Вашим ногам было тепло и комфортно. Для этого существует много вариантов, как можно утеплить полы в доме.

Разновидности теплого пола

Существует множество видов тёплого пола. Различают их по нескольким признакам.

В зависимости от способа, которым обогревается пол:

  • Жидкостные полы. Это такая система, представляющая собой пол, под которым находятся целая комплектация труб, которая подключена к местному или центральному отоплению и перегоняющая воду, тем самым обеспечивая дом тёплым полом. «Водяные» трубы могут прослужить различный срок, так как изготавливаются из различных материалов, например, из металлического пластика, меди или полипропиленовых материалов. Лидирующие позиции в плане выбора материала, из которого предпочитают изготавливать тёплый пол, занимает медь. Это всё потому что медные трубы могут прослужить столько, сколько Вы собираетесь жить в доме. Сразу за медью по предпочтениям располагается металлический пластик, так как обладает высокой степенью теплопроводности. Полипропиленовыми трубами пользуются же гораздо реже, несмотря на их относительно низкую стоимость, ведь он относится к мене долговечным материалам. Что касается установки, то монтировать такие жидкостные полы сложно, тем более, что необходима постоянная регулировка, именно поэтому «водяные» полы пользуются меньшей популярностью, нежели электрические.
  • Электрические полы. Но их также различают по нескольким видам. По внутреннему устройству выделяют:
Разновидности тёплых электрических полов Свойства
Кабельные полы Выглядит в виде двуветкового кабеля, который вполне можно установить под любые напольные покрытия, к примеру, линолеум, ковролин, ламинат, крагиус, плитка и т. д. Устанавливать такие полы нужно только тогда, когда Вы затеяли капитальный ремонт, а не мелкую отделку, так как поверх кабельных труб нужно будет залить цементный раствор. Является очень хорошей установкой для создания тёплого пола. Цена зависит, конечно от площади. Чем меньше площадь, тем меньше и цена. Ориентировочный срок службы составляет 50 лет.
Полы с нагревательными матами В основании таких полов лежит стеклосетка, поверх которой установлена специальная нагревательная секция. Такие полы пользуются наибольшим спросом, нежели кабельные полы, потому что стеклосетку с нагревательными секциями можно установить как под цементным слоем, так и над ним. Служат подольше кабельных полов, более 50 лет.
Инфракрасные полы По другому их ещё называют плёночными полами. Состоит из тоненькой теплопроводной плёнки, в которую впаяна сама нагревательная система, именно благодаря этому, её почти невозможно почувствовать под напольными покрытиями. Срок службы маленьких, в отличие от других полов, около 15 — 20 лет.

Достоинства и недостатки теплого пола

Достоинства:

  1. Установка тёплых полов не требует специального оборудования. Если впоследствии возникла неисправность, то есть возможность местного ремонта полов.
  2. По сравнению с другими полами имеют длительный срок службы.
  3. Нет радиаторов.
  4. Широкий выбор функций регуляции температуры.
  5. Нагреватель обладает низкой температурой.
  6. Преподносит высокую комфортность, в отличие от иных обогревательных полов.

Недостатки:

  1. Чтобы установить такие полы, нужно сначала приподнять пол примерно на 6 — 10 см. Если Вы работаете с электрическими полами, то данную высоту можно заполнить клеем, на который насаживается нагревательный мат или плёнка, нагреваемая под покрытием.
  2. Полы при постоянном нагреве способны выделять некие вредные вещества, конечно, не в большом количестве, но всё же будут, поэтому мебель в доме желательно иметь из натурального дерева.
  3. Полы можно покрывать не всеми видами напольных покрытий для дома. Коэффициент, показывающий сопротивление теплоотдачи, не должен быть больше 0,15 м2*К/Вт.

Способы укладки теплого пола в частном доме

В основном существует четыре способа хотя бы немного утеплить пол: напольная стяжка, настил из дерева и другие системы, позволяющие сделать пол теплее, то есть те же самые жидкостные и электрические полы.

Стяжка является, пожалуй, самым дешёвым способом утепления. Не только материалы стоят дёшево, но и сам процесс наложения стяжки на пол. Очень существенный недостаток — после утепления всё равно будет веять холодом, то есть особого утепления стяжка обеспечить не может. Укладывается она довольно просто: под стяжкой закладывается пенопласт. Он выступает в качестве утеплителя. Современная стяжка включает в себя и арматуру, без которой стяжка не прослужить много лет. Итак, более подробная инструкция по укладке армированной стяжки:

  • Перед укладкой утеплителя и стяжки сначала необходимо подумать о гидроизоляции, так как влага, находящаяся в грунте, может просочиться в основание дома, что вполне может привести к появлению плесени. Гидроизоляцией может быть обычная полиэтиленовая плёнка.
  • Нужен специальный шов. А нужен он для того, чтобы при температурный воздействиях стяжка, расположенная над пенопластом, не потрескалась. Шов изготавливается из вспененного объёмного винила, укладываемого по всей площади дома высотой около 15 см от самого фундамента.
  • Наложение на шов пенопласта. Накладывается плотно друг на друга слоями. Если остались щели, заполняем их монтажной пеной.
  • Армирование. На пенопласте стяжка долго обычно не лежит, поэтому необходимо армирование. Для обеспечения долговечности стяжки также можно использовать вместо арматуры металлическую сетку.
  • Непосредственно установление самой стяжки. Её толщина не должна быть меньше 5 см. Раствор лучше сделать в соотношении 1:3 для более прочной стяжки.

Если же Вы желаете утеплить пол в доме деревянным настилом, то следует знать, что существует три основных способа утепления деревом:

  1. В основе конструкции под напольное покрытие — опорные столбы. Такие полы устанавливают при достаточно высоком уровне грунтовых и сточных вод. Укладка данных полов уместна лишь тогда, когда напольные материалы никак не будут связаны со стенами, то есть будет «плавающая» конструкция.
  2. Дощатый пол (одинарный). Является самым простым в монтаже и последующем использовании. Однако пол остаётся холодным, поэтому подходит для тех, кто в холодные времена не собирается жить в доме.
  3. Двойной дощечный пол. Вся установка состоит в том, что друг на друга накладывается два слоя деревянных досок. Данная конструкция позволяет хорошо утеплить дом.

Как было описано выше, хорошим вариантом утеплить полы в частном доме может быть установка водяных и электрических полов. Их укладка, конечно, посложнее, чем стяжка или деревянный настил, однако они долговечнее и обеспечивают сохранение теплоты и комфорта для Ваших ног в суровую холодную погоду.

Отзывы о теплых полах

Два года назад установили тёплый пол в своём доме. Вроде пока всё хорошо, не жалуемся. Вот только укладывать такой пол очень рекомендую в перчатках, иначе руки потом долгое время будут чесаться. Видимо слишком много в таких полах химикатов.

Алик

Инфракрасные теплые полы — это отличный способ утепления. После установки пол сразу же начать функционировать, греет превосходно. Я думаю, такие полы вообще можно использовать как основную систему отопления. Плюс к этому, они не чувствуются под ногами.

Игорь

По своему опыту могу сказать, что наиболее подходящим вариантом для установки тёплых полов являются полы с нагревательными матами, так как отлично греют и никаких механических сбоев не наблюдалось.

Михаил

В заключение, хотелось бы, конечно, ещё раз отметить тот факт, что частным домикам, особенно расположенным по близости к воде, настоятельно рекомендуется утеплять полы в доме, иначе весь холод постоянно будет проходить к Вам через грунт. Утеплить полы можно многими способами и из различных материалов, поэтому в зависимости от своих предпочтений, Вы можете выбрать подходящий вид тёплого пола, удовлетворяющий Вашим желаниям и потребностям.

Отопление «теплый пол»: назначение и разновидности

Отопление «теплый пол»: назначение и разновидности

Зачем нужен теплый пол?
В последнее время все большую популярность стала набирать разновидность системы отопления «теплый пол». Это объясняется преимуществом такой системы перед традиционной с использованием радиаторов отопления.

Освещение и электротовары

Зачем нужен теплый пол?

При обогреве теплым полом воздух в помещении прогревается равномерно, в то время как радиаторы нагревают воздух вокруг себя, а в стороне от радиатора воздух может оставаться значительно холоднее. Из-за такой разницы температур в комнате происходят сильные конвекционные потоки, которые снижают комфортность пребывания в таком помещении.

Вторым преимуществом является то, что тепло, идущее от пола, воспринимается человеком гораздо лучше, чем тепло от радиатора, т. е. при отоплении полом кажется, что в комнате теплее, чем при отоплении радиаторами, хотя в обоих случаях температура воздуха одинакова. Поэтому при отоплении полом можно поддерживать в комнатах температуру на пару градусов ниже, что будет приводить к экономии электроэнергии.


Хотя при использовании теплого пола есть и недостатки.

Многие врачи утверждают, что теплый пол вреден для иммунитета человека. Например, если ребенок находится дома на теплом полу, а в детском саду весь день проводит на полу холодном, то из-за этого у него могут быть постоянные простудные заболевания.

Система «теплый пол» была изобретена еще в Древнем Риме. В те времена обогрев пола осуществлялся печами, расположенными под полом. Раскаленные газы вылетали из печи прямо в каналы, пронизывающие внутреннюю часть пола. Эта технология была наиболее распространена в знаменитых Римских банях.

Типы теплых полов

Классификация по способу монтажа

В зависимости от того, как осуществляется укладка системы отопления, теплые полы делятся на два больших типа: сухого монтажа и мокрого. При сухом монтаже нагревательные элементы укладываются на пол и покрываются декоративным покрытием пола. При мокром монтаже нагревательные элементы заливаются стяжкой либо плиточным клеем. В первом случае монтаж осуществляется проще и быстрее. И в случае возникновения необходимости замены одного из нагревательных элементов, это осуществляется легко и относительно быстро. Во втором случае монтаж теплого пола осуществляется во время капитального ремонта и при необходимости осуществления демонтажа нагревательных элементов, это будет сделать затруднительно.


Классификация по технологии

В настоящее время используются электрические и жидкостные типы «теплых полов», которые могут использоваться как самостоятельно, так и в дополнение к радиаторам отопления.



Жидкостной теплый пол

Пол пронизан трубами, по которым циркулирует горячая вода. В свою очередь водяной теплый пол бывает двух видов: с централизованным источником отопления и автономный теплый пол. Пол, трубы которого подключены к теплоцентрали, является малоэффективным и используется редко. Автономный теплый пол подразумевает использование собственного котла и обязательно водяного насоса, т.к. без насоса невозможно равномерное отопление пола. Такая система теплого пола работает хорошо, не требует больших энергозатрат, но в ней есть один большой недостаток – если трубу прорвет, то затопится все, что снизу. И хорошо, если снизу только подвал. А если снизу другая квартира, то не избежать проблем. Поэтому водяное отопление пола не рекомендуется устанавливать в квартирных домах. Трубы водяного пола чаще всего производятся из металлопластика, благодаря чему они не подвержены коррозии и имеют огромный срок службы. При монтаже трубы укладываются на пол и заливаются стяжкой. Есть варианты с более тонкими трубами, объединенными в секции, которые созданы для «сухого» монтажа.

Электрический

Как понятно из названия, этот пол работает на электричестве, вследствие чего он лишен недостатков водяного отопления, благодаря чему этот тип теплого пола может использоваться в любом помещении. Электрический пол всегда подключается к сети энергоснабжения через терморегулятор, который позволяет регулировать температуру. Электрический теплый пол делится на следующие типы: секции нагревательные, маты нагревательные, трубы с нагревательным кабелем, пленочный (инфракрасный).


Теплый пол «секции нагревательные»

Используется при мокром монтаже. Нагревательные элементы в виде нагревающегося кабеля смонтированы в секции. Секции укладываются на пол, подключаются к источнику питания и заливаются стяжкой.

Теплый пол «маты нагревательные»

Используется при сухом монтаже. Нагревательные элементы помещены в нагревательные маты. Маты укладываются на старую стяжку и подключаются к сети энергоснабжения.

Трубы с нагревательным кабелем

Более экономичной разновидностью теплых полов являются полы, в которых электрический нагревательный кабель помещен в трубу, заполненную жидкостью. Используется при мокром монтаже. Такой тип пола служит долго и работает более экономично по сравнению с вышеупомянутыми матами и секциями.

Пленочный теплый пол (он же «инфракрасный теплый пол»)

Специфика данного типа отопления заключается в том, что нагревательный элемент нагревает не воздух вокруг себя, а предметы, находящиеся в комнате, в том числе стены и человека. Такой тип отопления не сушит воздух, что делают все остальные типы отопления и, как следствие, в помещениях сохраняется более здоровый микроклимат. Кроме этого, воздух в помещении прогревается максимально равномерно. Благодаря чему человек чувствует себя более комфортно, чем при использовании других типов теплого пола. В качестве нагревательного элемента используется специальная пленка, которая легко и быстро монтируется на любой пол без использования клея. В случае необходимости пленка может быть легко демонтирована и установлена в другом помещении. Пленка просто расстилается на полу, подключается к сети электроснабжения и застилается практически любым напольным покрытием.

«Теплый пол за час» — так позиционируют свою продукцию некоторые производители инфракрасных теплых полов, т.к. с монтажом такого пола справится довольно быстро даже неквалифицированный человек. Пленка, используемая для инфракрасного пола, бывает двух типов: углеродная и биметаллическая. Углеродная представляет собой два слоя специальной лавсановой пленки, между которыми находится резистивный нагревательный элемент. Биметаллическая включает слой из сплава меди и слой из сплава алюминия. Продается пленка в рулонах. Толщина ее менее миллиметра.

Теплый пол в деревянном доме

Выбор системы отопления — головная боль владельцев только что построенных домов. Дома с деревянными перекрытиями — особый случай. От высоких температур дерево трескается и деформируется, а из-за возможного конденсата — отсыревает и гниет.

Чтобы избежать таких проблем, в деревянных домах устанавливают теплый пол. Он позволяет исключить конденсат, обеспечивает щадящий обогрев помещения, а низкие рабочие температуры предотвращают риск возникновения пожара. Теплые полы в деревянном доме — это тепло, уют и отсутствие в интерьере массивных батарей или конвекторов.

Теплый пол в деревянном доме — альтернатива привычному громоздкому газовому и водяному отоплению. Устанавливать его легко: на черновой пол укладывают теплоизоляцию, затем — систему теплого пола, и на неё — финальное покрытие.

Теплые полы безопасны для деревянного перекрытия: невысокие рабочие температуры исключают перегрев. Самые пожаробезопасные теплые полы — это жидкостный и пленочный, поэтому они наиболее хорошо подходят для деревянных домов.

Теплый пол по лагам в деревянном доме

Лаги — это деревянный брус, который служит основой для пола в доме.

Для лаг выбирают жидкостный теплый пол XL-PIPE или пленочный теплый пол ЗЕБРА ЭВО-300 WF.

Рассчитать стоимость Заказать звонок Отправить заявку

В результате получаем такую схему расположения элементов:

ЗЕБРА ЭВО-300 WF

Зебра ЭВО-300 WF — это секции из пленки толщиной 1 мм, площадью секции 500*600 мм. Каждая секция — это самостоятельный обогреватель, которые укладываются в комнате в любом количестве. Группа горючести — Г1, то есть пленка не поддерживает горение и является пожаробезопасной.

На лаги этот теплый пол укладывают по схеме:

Теплый пол для чернового деревянного перекрытия

Черновой деревянный пол — это плоское перекрытие в доме, служащее основной для дальнейших отделочных работ по полу.

На черновой деревянный пол кладут пленочные напольные системы отопления.

Пленочный теплый пол для деревянных перекрытий:

ЗЕБРА ЭВО-300 WF

Подходит и для лаг, и для чернового деревянного пола. Пленка не поддерживает горение и не перегревается, поэтому ее смело укладывают на дерево.

Рассчитать стоимость Заказать звонок Отправить заявку

ХитЛайф

Многослойная пленка, устойчивая к давлению и механическим повреждениям. Не горит при температурах 150-200 °C и укладывается под все типы покрытий

Рассчитать стоимость Заказать звонок Отправить заявку

Пленочный корейский теплый пол

Это карбоновая лента, которая подходят для всех типов чистовой отделки. Пленка раскатывается на нужную длинну и кроится с шагом 25 см. Рабочая температура эксплуатации невысокая: 45-50 °C. При таких температурах перегрев и возникновение искры исключено — теплый пол для деревянного перекрытия пожаробезопасен.

Рассчитать стоимость Заказать звонок Отправить заявку

Плоский греющий кабель (ПГК)

Это инфракрасный обогрев помещения. Заземление системы делает ее безопасной для деревянных перекрытий.

Рассчитать стоимость Заказать звонок Отправить заявку

Особенности монтажа пленочных систем отопления

  • Перед тем, как укладывать теплый пол, помещение утепляют;
  • Чтобы контролировать температуру в помещении устанавливают терморегуляторы. Они отслеживают температуру помещения и отключают систему отопления, когда температура достигнет установленного значения. Это помогает экономить деньги на электроэнергии;
  • Чтобы избежать утечку тока из электросети и защитить человека от удара током, монтируют устройство защитного отключения (УЗО).

Чистовые покрытия для теплого пола

Укладывают теплые полы в деревянном доме под линолеум, под ламинат, под плитку и под ковролин.

Для линолеума подходят: жидкостный теплый пол XL-PIPE.

Для ламината: жидкостный теплый пол XL-PIPE, ЗЕБРА ЭВО-300 WF, ХитЛайф, Хит Плюс, корейский пленочный теплый пол.

Для плитки: ПГК, жидкостный теплый пол с использованием плиточного клея.

Для ковролина: жидкостный теплый пол XL-PIPE, при условии монтажа фанеры перед укладкой финишного покрытия.

Рассчитать стоимость Заказать звонок Отправить заявку

Цена на теплый пол в деревянном доме зависит от:

  • типа отопления: основное оно или дополнительное;
  • площади, которую нужно отопить;
  • вида теплого пола;
  • утепления помещения.

Специалисты компании «ЛУЧ» подберут для вас подходящий вариант теплого пола по дереву и рассчитают его стоимость.

Звоните нам по телефону +7 (3452) 564 132, пишите нам или заказывайте звонок.

Рассчитать стоимость Заказать звонок Отправить заявку

водяной или электрический, плюсы и минусы

Полы с подогревом, в том или ином виде, присутствуют, практически, в каждом современном ремонте. Но видов систем подогрева существует несколько, у каждой есть свои особенности и ограничения на применение, поэтому, нужно понимать, чем отличаются различные виды тёплых полов, их плюсы и минусы.

Виды тёплых полов

Для начала, важно прийти к согласию в терминах и определениях. Тёплый пол — название «простонародное», оно подразумевает некий слой под напольным покрытием, который содержит в себе нагревательные элементы, а снизу ограждён от других строительных конструкций слоем теплоизоляционного материала.

Именно, по типу и принципу действия нагревательных элементов различают водяные, электрические кабельные и электрические плёночные системы подогрева.

Водяной теплый пол

Водяной тёплый пол является составной частью жидкостной системы отопления наряду с радиаторами, тепловым узлом и устройствами принудительной циркуляции. Нагревательным элементом в них выступает змеевик из тонкой трубы, уложенный по всей плоскости подогреваемого участка. Проблема водяного пола в том, что нагрев осуществляется только по линии прокладки труб, поэтому их скрывают под достаточно толстым слоем цементной стяжки.

За счёт этого, температура распределяется равномерно и устраняется эффект так называемой тепловой зебры. Водяной подогрев пола — технически очень сложная система, ведь рабочая температура теплоносителя в контуре не должна превышать 30–32 °С, для чего требуется монтаж специального термостатирующего узла. Также, стоит отметить, что без принудительной циркуляции водяной тёплый пол работать не может, а максимальная длина трубы в петле составляет 100–130 м.

Кабельный тёплый пол

Кабельный тёплый пол по устройству аналогичен водяному, но вместо трубок с теплоносителем используется кабель с высоким удельным сопротивлением. В монтаже такая система подогрева проще, но при этом требуется заранее рассчитывать длину и сопротивление кабеля на каждом нагревательном участке, чтобы обеспечить необходимую мощность нагрева. Главный недостаток электрического подогрева кабелем — низкий срок службы — 15–20 лет против 50 у водяного тёплого пола.

Из других минусов наиболее выражены требование к высокой мощности электрического подключения, необходимость обеспечения электробезопасности в виде заземления и дифференциальной защиты, а также сравнительно высокие затраты на отопление. С технической точки зрения, различают одножильные и двухжильные нагревательные кабели, которые не имеют иных отличий, кроме схемы подключения и укладки.

Плёночный тёплый пол

Плёночный тёплый пол иногда называют инфракрасными, что не вполне корректно, ведь любая из описанных выше систем подогрева способна излучать тепло. Такое заблуждение возникает по той причине, что нагревательная плёнка, а это действительно самый обычный нагревательный элемент резистивного типа, не передаёт тепло напрямую стяжке, как это делает кабель или труба с теплоносителем. Плёнка не замуровывается в стяжку, а укладывается под покрытие, при этом между ними всегда остаётся минимальный воздушный зазор, из-за чего передача тепла осуществляется преимущественно инфракрасным излучением.

Достоинства плёнки: простота монтажа и равномерность нагрева, недостатки — ограниченная удельная мощность, низкий срок службы, сопоставимый с самим напольным покрытием, а также невозможность устройства такого подогрева под материалами, требующими крепления к основанию: паркетом, керамической плиткой или керамогранитом. Дополнительно отметим, что существуют плёнки с углеродными и биметаллическими нагревательными элементами, хотя принципиальной разницы между ними нет.

Условия применения различных видов теплых полов

Каждую из разновидностей тёплого пола необходимо, в первую очередь, рассматривать с точки зрения допустимости её использования в определённых условиях, диктуемых особенностями конструкции здания, требованиями пожарной и электробезопасности, а также правилами эксплуатации используемых напольных покрытий.

Водяной тёплый пол в этом плане имеет наибольшее количество ограничений по применению. Например, его нельзя подключать к муниципальной системе отопления, также запрещается устройство водяного подогрева пола на перекрытиях, под которыми расположены жилые помещения.

Жидкостный тёплый пол — единственный тип системы подогрева, абсолютно безопасный для использования в мокрых зонах. Однако, при прокладке труб требуется толщина накрывающей части стяжки не менее 40 мм как для распределения тепла, так и для защиты змеевика, крайне уязвимого к механическим повреждениям.

Оба типа электрического тёплого пола наиболее выгодно применять на объектах, не имеющих собственной жидкостной системы отопления или подключенных к центральному теплоснабжению. Преимущество нагревательного кабеля перед водяным тёплым полом — возможность без дополнительных усилий обеспечить более плотную укладку нагревательных элементов, что в случае с трубчатым змеевиком невозможно из-за ограниченного минимального радиуса изгиба. Тем не менее, устройство стяжки по-прежнему требуется, хотя накрывающий её слой может быть уменьшен до 20–25 мм.

Пример схемы расположения плёночного тёплого пола в комнате

Один из недостатков подогрева электрическим кабелем аналогичен жидкостным системам: размещение зон нагрева на полу определяется один раз при монтаже, что ограничивает дальнейшую перепланировку и переустройство помещений. Считается, что наличие подогрева под мебелью не оказывает на неё негативного воздействия ввиду относительно низких рабочих температур, однако долговечности самой системе это точно не прибавляет.

К тому же, нагреваемый участок, на котором установлена мебель, автоматически исключается из отопительной системы. Плёночный пол этого недостатка лишён: размещение нагревательных элементов достаточно легко изменить, временно демонтировав напольное покрытие.

Для чего нужен теплый пол

Тёплый пол используется, как основной источник нагрева в единичных случаях, обычно эти системы выполняют вспомогательную роль. Подогрев пола используется либо в целях создания зон повышенного комфорта: на лоджиях, в санузлах или детских игровых зонах, либо в тех помещениях, где обеспечение теплом радиаторной системой отопления нецелесообразно, например, на мансардных этажах зданий, имеющих общий тепловой контур.

Наиболее распространённым исключением можно назвать дома, построенные на утеплённой шведской плите. Отсечение строительных конструкций от грунта и непрерывная теплоизоляция позволяют использовать даже слабые источники нагрева и в этом свете тёплый пол представляется весьма эффективным способом обогрева. Наиболее разумно в этих целях применять водяной тёплый пол, а на объектах, снабжение которых газом и твёрдым топливом затруднено — кабельный электрический. Обе эти системы имеют одну общую черту — наличие стяжки, которую достаточно один раз нагреть, а затем достаточно лишь поддерживать тепло, не переживая о перепадах температуры.

У плёночного тёплого пола инерционность гораздо ниже. Такая система имеет время выхода на рабочий режим около 5–7 минут, но при этом после отключения нагрева пол остывает практически мгновенно. Именно благодаря этому свойству плёночный пол наиболее предпочтительно использовать при обустройстве зон комфорта. В то же время, нагревательную плёнку запрещено применять в зонах, где потенциально возможно затопление, в том числе и на кухне. Также, из недостатков можно выделить наименьшую, по сравнению с другими системами, экономичность, что обусловлено отсутствием качественной теплоизоляции под нагревательными элементами.

В чем сложность монтажа теплого пола

Выбирая систему подогрева пола, нельзя сбрасывать со счетов особенности монтажного процесса. Например, нагревательную плёнку сможет смонтировать человек без опыта электромонтажных и строительных работ, используя минимальный набор инструмента. Плёночный тёплый пол поставляется полностью комплектными наборами, сопровождаемыми подробной инструкцией и всем необходимым для быстрой сборки и запуска в работу.

В свою очередь, электрический нагревательный кабель монтировать сложнее. С одной стороны, растёт перечень используемых при монтаже изделий, требуется система фиксации кабеля, специальные электрические соединения и электротехническая арматура. Также, человек, осуществляющий расчёт и монтаж, должен уметь рассчитать удельную мощность участков, нагрузочную способность проводки, правильно составить схему подключения с обязательной установкой ряда защитных устройств. И, конечно, требуется заливка стяжки плавающего типа, что ещё сильнее усложняет устройство тёплого пола.

Наиболее сложна в монтаже система жидкостного подогрева. Хотя она не включает электромонтаж, ответственность гораздо выше: если электрический тёплый пол просто выходит из строя, то протечка водяного змеевика приводит к порче не только чернового пола и покрытия, но и прочей отделки. С другой стороны, современные сантехнические системы, рекомендованные для монтажа тёплого пола, исключают влияние низкой квалификации работников.

Гарантия долговечности обеспечивается либо исключением замуровки в стяжку соединений, что практикуется при монтаже металлопластиковых труб, либо абсолютной устойчивостью фитингов к коррозии, что характерно для систем, в которых применяются трубы из сшитого полиэтилена. Тем не менее, трудности с фиксацией труб, заливкой и армированием стяжки остаются актуальными.

Другие особенности теплых полов

В заключение, следует обратить внимание на ряд неочевидных нюансов, способных повлиять на выбор системы тёплого пола. Например, надёжность водяного тёплого пола определяется вероятностью его выхода из строя в течение заявленного срока эксплуатации. У жидкостных систем этот показатель практически абсолютный, в то время как отказоустойчивость плёночных и кабельных нагревателей с заявленной долговечностью в 10–15 лет составляет 50–70%. При этом плёночный пол относительно легко поддаётся ремонту, в то время как для замены кабеля требуется демонтаж чернового пола.

Также, существует немало споров относительно уровня шума, образуемого при работе разных систем. Например, шум водяного тёплого пола может образоваться только при появлении в контуре воздуха, что решается автоматическими газоотводчиками и трубами с кислородным барьером.

В то же время, электрический тёплый пол шумит из-за звукового (механического) действия электрического тока, но в случае использования нагревательного кабеля этот шум значительно ниже и поглощается стяжкой, а вот плёнка может генерировать вполне различимые неприятные звуки. Одним из лучших решений этой проблемы считается установка в цепь выпрямителя напряжения в комплекте с параллельно включенным неполярным конденсатором, расчёт ёмкости которого ведётся, исходя из общего сопротивления нагревательных элементов.

Водяной теплый пол Теплые полы в Украине — Аква-Пекс

Скачайте наши прайс-листы на системы теплых полов:
Система трубопроводов Golan-Aqua-Pex
Комплектующие для тёплого пола
Система трубопроводов Uponor Pe-Xa
Система предизолированных трубопроводов Uponor
Система полипропиленовых труб РОЗМА

Посмотрите все прайс-листы

Технология напольного отопления, которую часто называют теплым полом, отнюдь не является современным изобретением. Аналогичную систему обогрева применяли еще в эпоху Древнего Рима. Именно таким способом, носившим название «гипокауст», отапливались римские общественные бани – термы. Разогретый в печи до необходимой температуры воздух по особым каналам поступал в пространство под полом, прогревая при этом его поверхность. Можно сказать, что еще в древности отопление при помощи теплых полов было вполне обычным делом.

Тем не менее, широкое распространение эта удобная и весьма экономичная система отопления получила лишь в середине 20-го века благодаря усовершенствованию систем контроля и автоматизации тепловых процессов, а также внедрению эффективных источников тепла, использующих возобновляемые энергоресурсы, и прогрессивных трубопроводов из полимерных материалов. К началу 60-х годов ушедшего века в Скандинавских странах начался активный процесс замены традиционных систем отопления (в первую очередь радиаторных) более перспективным напольным обогревом.

В наши дни теплые полы, использующие воду в качестве теплоносителя, получили широкое распространение, к примеру, в Швеции. Около 80% новых домов, возводимых в этой стране, оборудуются именно такой системой отопления, являющейся основным источником тепла. Распространенное у нас мнение о том, что напольное отопление может служить лишь способом повышения комфорта, является неверным. Современные теплые полы представляют собой полноценную систему отопления, которая с успехом может заменить привычный обогрев помещений при помощи радиаторов.

По виду применяемого теплоносителя все известные на сегодняшний день виды напольного отопления могут быть условно разделены на три группы – электрическое, воздушное (в настоящее время используется крайне редко) либо жидкостное. Последнее является наиболее популярным и часто встречается под названием «напольное водяное отопление».

Такая система обладает целым рядом преимуществ в сравнении с электрическим теплым полом. Вода как теплоноситель отличается дешевизной, повышенной теплоемкостью и может нагреваться при помощи практически любых источников энергии. Кроме этого, водяные теплые полы не выделяют никаких вредных веществ, не являются источником электромагнитного излучения и могут без проблем сочетаться с обычными системами радиаторного отопления. Такая особенность значительно облегчает создание полностью автоматизированных отопительных систем для самых различных объектов.

Принцип работы напольного отопления жидкостного типа состоит в передаче энергии от теплоносителя, в роли которого обычно выступает вода или различные виды антифриза, конструктивным элементам пола. С этой целью между основанием и покрытием пола размещают сеть трубопроводов, по которым и циркулирует теплоноситель. Для предотвращения утечек тепла через основание, между ним и трубопроводами выполняется теплоизоляция. В качестве теплоизолирующего материала чаще всего применяют полистирол, а толщина слоя принимается по расчету с учетом термодинамических свойств основания, типа напольного отопления и величины тепловой нагрузки. Поверх слоя теплоизолирующего материала укладывается отражающий экран, выполненный из слоя алюминиевой фольги с прослойкой воздуха, закрепленной на основании из полимерных материалов. Это позволяет направить тепловой поток в нужном направлении и уменьшить рассеивание тепла.

Тепловая энергия от теплоносителя передается непосредственно напольному покрытию, от которого тепло распространяется вверх и прогревает все пространство помещения. Благодаря большой площади поверхности, излучающей тепло, тепловые потоки распределяются равномерно не только в вертикальной, но и в горизонтальной плоскости, что недостижимо при работе традиционных систем отопления. Напольное водяное отопление равномерно прогревает все помещение, полностью исключая образование зон недогрева или перегрева, которые свойственны отопительным системам, использующим конвекторы либо радиаторы.

При работе большинства традиционных отопительных систем используется принцип конвекционной передачи тепла. Сначала нагретый воздух поднимается вверх, а затем при остывании опускается вниз, при этом за счет циркуляции воздуха в помещении поддерживается необходимая температура. Такой способ обогрева нельзя назвать идеальным, поскольку доля комфортной и эффективной лучистой энергии составляет не более 10%.

Ведь не зря народная мудрость всегда советует держать в холоде голову, а в тепле ноги. Для организма человека наиболее комфортным является именно такое распределение тепловых потоков, когда в области ног температура более высокая, а в уровне головы воздух немного прохладнее. Таким образом, водяной теплый пол является практически идеальным источником обогрева помещений благодаря наиболее равномерному распределению тепловой энергии.





При устройстве систем напольного отопления применяют различные технологии и способы, которые выбирают исходя из конструктивных соображений, характера работы (капитальный ремонт помещений, реконструкция либо устройство системы отопления в недавно построенном здании), а также решений, заложенных в рабочем или дизайн-проекте.

Существует три наиболее распространенных способа монтажа водяных теплых полов. Чаще все при устройстве напольного отопления выбирают бетонную систему (или как ее еще называют: «мокрый метод»). В этом случае разложенные на утепленном основании трубопроводы заливаются слоем бетонного раствора, что позволяет избежать применения каких-либо дополнительных распределителей тепла.

1а — Паркет, ламинат, дерево и т.д.

1b — Керамическая плитка, естественный и искусственный камень
2а – подложка из вспененного
полиэтилена, картона и т.д. 3 – сеть трубопров
одов 3 – сеть трубопроводов
4 – армирующая сетка
5 – утепляющий слой (полистирол)
6 – основание пола

Довольно востребованной является также облегченная полистирольная система, которая наиболее оптимальна при реконструкции существующих устаревших отопительных систем, при недостаточной высоте помещения, а также при слабой несущей способности конструкций перекрытия. Ее можно монтировать на основание, выполненное из бетона, либо черновой пол из досок, уложенных по деревянным лагам. Для устройства водяного теплого пола применяются плиты жесткого полистирола (прямые и поворотные), в которых выполнены пазы для прокладки трубопроводов.

1а — Паркет, ламинат, дерево и т.д.

1b — Керамическая плитка, естественный и искусственный камень
2а – подложка из вспененного
полиэтилена, картона и т.д. 3 – сеть трубопроводов
4- пластины из алюминия
5 –элементы из полистирола с пазами
6 – основание пола

Гораздо реже применяющаяся деревянная система предназначена для использования в деревянных домах. Она может иметь реечный либо модульный настил, который монтируется на конструкции чернового пола, установленные на деревянные балки, либо непосредственно на деревянные лаги. Реечный настил набирают из отдельных планок, изготовленных с применением ДСП, между которыми оставляют пазы для пропуска трубопроводов и размещения отражающих пластин. Модульный настил более технологичен, поскольку собирается из готовых элементов с уже отфрезерованными каналами для отражающих пластин из алюминия и трубопроводов с теплоносителем. Утеплитель закладывают в пространство между балками или лагами. Предельно допустимый шаг несущих конструкций 300 мм при устройстве покрытия пола из керамической плитки, паркета, ламината, линолеума и других легких напольных покрытий. Минимальный шаг несущих конструкций 150мм.

Покрытие пола играет очень важную роль в процессе передачи тепловой энергии окружающему пространству. От правильного подбора декоративного покрытия во многом зависит эффективность работы системы напольного водяного отопления и ее расчетные характеристики. Параметры напольного покрытия следует учитывать при расчете системы, выборе конструктивной схемы, скорости движения и температуры теплоносителя, определении диаметров трубопроводов.

Чаще всего в качестве чистового покрытия теплых полов используют керамогранит или керамическую плитку, паркет либо паркетную доску, ламинат и линолеум. Наиболее оптимальным по своим характеристикам является напольное покрытие из керамической плитки (керамогранита), поскольку оно отличается высокой теплопроводностью, практичностью, хорошей износостойкостью, термической и механической прочностью. Также прекрасно подходит для применения в системах водяных теплых полов ламинат, особенно при использовании деревянных либо полистирольных систем облегченного типа.

Полы из массива дерева, паркетную доску и штучный паркет допускается применять при устройстве теплых полов только в том случае, если производитель материала подтверждает его пригодность для этих целей специальным сертификатом. Несмотря на высокие эстетические свойства и высокую экологическую чистоту древесины, не все ее сорта хорошо переносят длительное тепловое воздействие. При использовании напольных покрытий из натурального дерева температура поверхности пола (под чистовым покрытием) не должна превышать 26°С.

Ламинатное покрытие – идеально подходит к напольным системам отопления, особенно к облегченным системам – деревянным и полистирольным.

Паркет (паркетная доска) – сочетает традиции классических деревянных полов и  современное технологическое исполнение. Главное условие – материал должен быть обязательно сертифицирован для использования с системами напольного отопления. Кроме этого при использовании деревянных чистовых покрытий необходимо ограничить температуру проходящего по системе теплоносителя – до 26ºC. Оптимальная толщина деревянных покрытий – около 15 мм,  максимальная – 25 мм. Поскольку древесина обладает низкой теплопроводностью, для обеспечения эффективной теплоотдачи толщина напольного покрытия должна находиться в пределах 15…25 мм.

Несмотря на то, что линолеум уже не относится к числу самых современных и популярных отделочных материалов, его достаточно часто используют при выполнении бюджетного ремонта. По своим теплотехническим свойствам он вполне подходит для применения с водяными теплыми полами. Большинство производителей напольных покрытий предлагают в своих коллекциях широкий выбор напольных покрытий, полностью подходящих для использования совместно с теплыми полами. На упаковку таких материалов обычно наносится специальная маркировка, разрешающая их применение для этой цели.

Контуры трубопроводов в системах напольного водяного отопления могут укладываться одним из двух способов – «змейкой» или «улиткой».

Способ укладки «змейкой» привлекает простотой в проектировании и монтаже, поэтому его применяют в большинстве стран Европы. Одним из главных недостатков «змейки» являются заметные перепады температуры на разных участках пола или же так называемая «температурная полосатость», вызванная неравномерным прогревом всей поверхности пола в помещении. Это происходит из-за того, что температура теплоносителя в начале и конце контура значительно отличается и соответственно отличается интенсивность нагрева пола на этих участках.

Неравномерный нагрев приводит к снижению комфорта в помещении, а при больших теплопотерях поверхность пола может нагреваться выше допустимых значений. При проектировании отопительных систем с использованием теплых полов в случае укладки трубопроводов «змейкой» максимальный перепад температуры между входом и выходом отопительного контура принудительно ограничивают не более чем 5°С, за счет чего снижается эффект «температурной полосатости», однако при этом уменьшается предельная тепловая мощность системы.

Способ укладки трубопроводов «улиткой» обычно применяется на объектах промышленного назначения либо в помещениях с небольшими теплопотерями. Этот вариант сложнее в расчете и проектировании, однако обеспечивает более равномерное распределение тепла по поверхности пола. При укладке «улиткой» происходит последовательное чередование обратных и подающих труб, а бетонная стяжка в «мокрых» системах либо алюминиевые пластины в «сухих» обеспечивают равномерное распределение потоков тепла и усреднение температуры.

При укладке «улиткой» перепад температур между входом и выходом контура может составлять 10°С, благодаря чему с нагреваемой поверхности пола снимается гораздо большая тепловая мощность.

В состав системы водяного теплого пола входят трубопроводы для транспортировки теплоносителя, запорно-регулирующая арматура, а также автоматика, необходимая для контроля температуры и расхода жидкости, циркулирующей в обогревательных контурах. В качестве трубопроводов для современных теплых полов применяются надежные и долговечные трубы из меди, металлопластика, полиэтилена и полипропилена. Широко применяются также трубопроводы из сшитого полиэтилена, которые являются наиболее оптимальными по соотношению цены и основных эксплуатационных свойств.

Системы жидкостного напольного отопления относятся к низкотемпературным – рабочая температура теплоносителя, подающегося в нагревательные контуры, должна составлять 30…50°С.

Регулировка и поддержание необходимой температуры воды, которая поступает в систему от основного источника теплоснабжения, производится при помощи смесительного узла. В его состав входит циркуляционный насос, а также регулирующий клапан (двух- или трехходовой). Клапан обеспечивает постоянную температуру подаваемого в контуры теплоносителя, подмешивая в подающую магистраль из обратной необходимое количество холодной воды, а насос поддерживает циркуляцию жидкости в нагревательных контурах. Регулирующие клапаны могут быть термостатическими либо с электронным управлением.

Еще один важный элемент системы водяного теплого пола – коллекторы распределительные, предназначенные для распределения потоков теплоносителя в отопительные контуры. Коллекторы оснащают микрометрическим (встраивается в обратный коллектор) и расходомерами (встраивается в подающий коллектор).

При помощи микрометрического клапана осуществляется автоматическое управление системой водяного напольного отопления за счет установки сервоприводов, подключенных к управляющему контроллеру. Расходомеры позволяют осуществлять гидравлическую балансировку всех контуров системы для компенсации различного гидравлического сопротивления петель, имеющих разную длину, а также получить реальную информацию по расходу в петле. Дополнительно в состав распределительных коллекторов могут включаться термометры, воздухоотводные клапаны, а также клапаны для заполнения и слива жидкости из системы.

Перейти в розничный прайс-лист

Скачайте наши прайс-листы на системы теплых полов:
Система трубопроводов Golan-Aqua-Pex
Комплектующие для тёплого пола
Система трубопроводов Uponor Pe-Xa
Система предизолированных трубопроводов Uponor
Система полипропиленовых труб РОЗМА

Посмотрите все прайс-листы



Wavin | Полы с подогревом

Hep 2 O Flexi Flat Barrier Pipe

Насос Wilo класса A

Гарантия 100 лет на трубы

Коллектор из нержавеющей стали

Система управления теплообменником

Модернизация нескольких термостатов

Утеплитель кромочный

Простая сборка

Опции для нескольких зон

WILO Pump Смеситель ESBE

  1. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  2. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  3. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  4. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  5. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  6. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  7. Hep 2 O — это профессиональная система водяного теплого пола, выбранная домовладельцами и установщиками за ее надежность, скорость и простоту.

    Узнать больше
  8. Из:

    Наша цена:

    116 фунтов стерлингов.99 с НДС

    Коллекторы используются для распределения и регулирования объема потока в низкотемпературных системах напольного отопления или охлаждения.

    Узнать больше
  9. Наша цена:

    71 фунт стерлингов.99 с НДС

    Змеевик с барьерными трубами Hep 2 O, идеально подходящий как для коммерческих, так и для бытовых целей, представляет собой безопасную и герметичную альтернативу традиционным медным трубам.

    Узнать больше
  10. Из:

    Наша цена:

    95 фунтов стерлингов.99 с НДС

    Змеевик с барьерными трубами Hep 2 O, идеально подходящий как для коммерческих, так и для бытовых целей, представляет собой безопасную и герметичную альтернативу традиционным медным трубам.

    Узнать больше

Жидкая стяжка для пола | Смесь для стяжки пола

Использование систем теплого пола (UFH) — эффективный способ сохранить тепло в доме, поскольку тепло поднимается от основания комнаты и через всю комнату, а не от одноточечных радиаторов.Он освобождает ваши стены от этих радиаторов, придавая вашей собственности чистый и минималистский вид и предоставляя больше возможностей для выбора места для размещения мебели и техники. Также он отлично себя чувствует под ногами!

При установке UFH необходимо нанести стяжку пола, чтобы заглубить трубопровод и повысить общую эффективность. Фактически пол превращается в огромный плоский бетонный радиатор. Большинство профессионалов рекомендуют использовать самовыравнивающуюся жидкую стяжку для пола, так как она быстро наносится и дает гладкое и ровное покрытие пола.

Из чего делается жидкая стяжка пола?

Они могут быть на основе цемента или ангидрита (он же гипс, основной компонент стеновых штукатурок). Стяжка на цементной основе работает как во влажной, так и в сухой среде и может использоваться под всеми типами полов. Он прост в установке и обычно готов к работе на следующий или следующий день. Стяжка для пола на ангидритной основе также проста в установке и быстро затвердевает, но не рекомендуется во влажных помещениях, так как в случае попадания влаги она размягчит стяжку и разнесет ее, как штукатурку стен после наводнения.Также при использовании ангидритных стяжек учтите, что перед укладкой плитки поверхность необходимо отшлифовать и загрунтовать. Стяжки на цементной основе не нуждаются ни в шлифовании, ни в грунтовании и сохнут в течение 15-20 дней, в отличие от стяжек на ангидритовой основе, для высыхания которых требуется около 60 дней.

Почему жидкая стяжка идеальна для систем теплого пола?

Жидкая стяжка пола — хорошее долгосрочное вложение, особенно если у вас система теплых полов. Он полностью покрывает трубы, устраняя пузырьки воздуха и увеличивая теплопроводность до максимума, т.е.е. скорость, с которой прогревается пол после включения отопления. Традиционные песчано-цементные стяжки отлично подходят для UFH, но теплопередача будет медленнее, так как продукт менее плотный. Традиционная песчано-цементная стяжка может быть гладкой и ровной, но это зависит от навыков бригады, применяющей ее.

Какой должна быть толщина стяжки для системы теплого пола?

Стяжка пола обычно имеет толщину от 50 мм до 65 мм, причем первая чаще используется для жидких стяжек, а вторая — для традиционных стяжек.При нанесении жидкой стяжки на влажные системы теплых полов толщина обычно составляет около 50 мм. Однако важная глубина — это покрытие труб теплого пола, которое должно составлять минимум 25 мм. Помимо этого, вам необходимо положить полиэтиленовую мембрану поверх изоляции, прежде чем вставлять трубы теплого пола на место. Это необходимо для того, чтобы стяжка не позволяла теплу передаваться вниз от обогреваемого помещения. Также ни при каких обстоятельствах не допускайте контакта оголенной алюминиевой фольги, которая может быть частью изоляции, со стяжкой пола, так как неблагоприятная химическая реакция может вызвать образование пузырей

Если вы хотите, чтобы в вашем доме была установлена ​​стяжка из жидкого цемента, наша команда Longfloor может вам помочь.Мы предлагаем качественную стяжку на цементной основе, подходящую для любого проекта. По любым вопросам, пожалуйста, позвоните нам по телефону 01629 540 284 или напишите нам по адресу [email protected], и наша команда будет рада помочь вам. Посмотреть видео об укладке полов из жидкого цемента можно на сайте www.longfloor.co.uk.

Теплый пол: все об электрических и гидравлических системах

Лучшая система отопления в доме — та, о которой вы даже не подозреваете. Радиаторы не лязгали по ночам.Никаких вентиляционных отверстий, как у самолета, готовящегося к взлету. Никаких извергающих пыль воздуховодов, чтобы оплачивать счета ваших аллергологов. Просто ровное одеяло тепла там, где вы этого хотите.

This Old House Эксперт по сантехнике и отоплению Ричард Третви поможет вам выбрать два типа полов с подогревом с точки зрения стоимости, установки и энергоэффективности, чтобы выбрать подходящий для вашего дома.

Насколько хорошо работает теплый пол?

В этом и заключается привлекательность лучистого теплого пола, — говорит эксперт по сантехнике и отоплению This Old House Ричард Третви, который давно является его поклонником.«Это действительно невидимо», — говорит он. Но система лучистого тепла имеет больше, чем просто эстетику. Это также очень эффективный способ обогрева дома, повышающий комфорт, поскольку он снижает затраты на электроэнергию.

В излучающих установках тепло подается с помощью труб с горячей водой или электрических проводов, проложенных под полом. Когда невидимые волны теплового излучения поднимаются снизу, они нагревают любые ударяемые предметы, которые, в свою очередь, излучают захваченное тепло. Хотя температура воздуха остается относительно постоянной, вы чувствуете себя комфортно, потому что окружающие поверхности не отнимают тепло у вашего тела.

Чем он отличается от обычного отопления?

Сравните это с тем, что происходит в обычной системе воздушного отопления, которая используется в большинстве американских домов. Воздух выходит из регистров при температуре 120 градусов, поднимается в верхнюю часть комнаты, где быстро рассеивает тепло, а затем опускается вниз по мере охлаждения.

Воздух в комнате становится неудобно расслаивающимся: голову можно омыть теплом, а пальцы ног лежат в замороженной зоне. Тогда есть проблема езды на велосипеде.«Вы включаете печь, она быстро доводит до 68 или 70, а затем отключается», — говорит Ричард. В результате возникает явление, которое он называет «холодными 70», и это то, что вы чувствуете сразу после того, как горячий воздух перестает поступать из регистров.

Эти взлеты и падения отсутствуют на сияющих полах, температура которых может достигать 85 градусов в морозный день. Теплый воздух по-прежнему поднимается, но равномерно по всему полу, поэтому самый холодный воздух остается у потолка.

Два типа полов с подогревом: гидравлический и электрический

Есть два основных типа лучистого теплого пола, которые обеспечивают это мягкое, равномерное тепло: горячая вода или электричество.Электрический луч, в котором используются зигзагообразные петли из резистивного провода, как правило, модифицируют в отдельной комнате, например в ванной или кухне. «Гидравлические» системы горячего водоснабжения — самый популярный и экономичный способ обогрева всего дома — обеспечивают циркуляцию воды от бойлера или водонагревателя по петлям из полиэтиленовых труб диаметром 1/2 дюйма.

Гибкие трубы могут быть установлены различными способами: поверх чернового пола в панелях с пазами или решетках с защелками; закреплены на алюминиевые планки с нижней стороны пола; или в заливке в бетон.После того, как система установлена, вы можете покрыть ее большинством видов отделочного напольного покрытия, включая паркет и плитку.

Ковролин, однако, может оказаться непростым делом, особенно если под ним толстая набивка. «Если пол слишком хорошо изолирован, лучистое отопление не имеет смысла», — говорит Ричард. «Это как надеть свитер на радиатор».

Водяной лучистая установка стоит дороже, чем другие типы систем отопления — от 6 до 15 долларов за квадратный фут в зависимости от метода, начинаете ли вы с нуля или модернизируете, и где вы живете.(Новые постройки, в которых трубы зарыты в бетонную плиту, как правило, наименее дорогие). И вам все равно понадобится отдельная система кондиционирования воздуха для охлаждения.

Но если вас смущает цена, подумайте вот о чем: как только она будет запущена, система лучистого отопления может быть на 30 процентов более энергоэффективной, чем воздушное отопление, в зависимости от того, насколько хорошо изолирован дом. И когда дело доходит до комфорта, нет никакого сравнения. В этой категории всегда побеждает Radiant.

Гидравлический водяной теплый пол

Гарри Кэмпбелл
Что это такое

Энергоэффективная система отопления дома, которая превращает полы в радиаторы, обогревая жилые помещения без неудобных карманов для горячего или холодного воздуха.

Как это работает

Нагретая вода перекачивается из бойлера через петлю гибких трубок, встроенных в пол.

Почему вам нужен один

Навсегда устраняет дискомфорт от холодных полов, так как сокращает счета за электроэнергию.

Что искать

Несколько зон нагрева: упрощает точную настройку количества тепла, подаваемого в разные комнаты.

Управление сбросом наружного блока

Медленно увеличивает и уменьшает количество горячей воды, протекающей по трубке, в ответ на изменение наружной температуры.

Трубки Pex

Специально обработанный полиэтилен переносит горячую воду в гидравлические системы. В отличие от меди, этот инертный пластик не подвержен коррозии и может устанавливаться на большие расстояния с помощью всего лишь пары фитингов, что снижает вероятность утечек.

Сколько это стоит

От 6 до 15 долларов за квадратный фут для установки. В целом, стоит ожидать, что за водяные излучающие полы вы заплатите на 50 процентов больше, чем за обычное воздушное отопление.

Где взять

Ни один производитель не поставляет все компоненты для жидкостного лучистого отопления.Чтобы собрать систему, вам понадобится хороший подрядчик по отоплению. С электрическими излучателями легко найти системы под ключ.

Электрический теплый пол

Алами

В качестве альтернативы стоимости и сложности гидравлической системы существует электрическое лучистое тепло. Его тепло исходит от петли тонкого электрического провода, проложенной прямо под чистовым полом. Ни бойлера, ни воды, ни трубы толщиной 1/2 дюйма для изменения высоты пола.

Для подключения проводки к панели вам понадобится электрик, но в остальном монтаж не сложнее, чем укладка плитки. Уловка кроется в вашем счете за коммунальные услуги: от 6 до 10 ватт на квадратный фут, которые система использует в час, делают обогрев всего дома чрезмерно дорогим. Лучше всего он подходит для точечного обогрева, например, для охлаждения ванной комнаты, облицованной кафелем или каменной столешницы.

Сияющие полы: краткий исторический обзор

Сияющее тепло восходит к древним временам, когда римляне согревали комнаты, прокладывая дымоходы для разводимых рабов дровяных костров под высокими мраморными полами, сохраняя пальцы ног и тоги красивыми и поджаренными.

Много веков спустя в этой стране Фрэнк Ллойд Райт закопал медные трубы в бетонные полы своих усонских домов и согрел их горячей водой. Несколько послевоенных подразделений, включая Левиттаун, последовали его примеру. Но когда трубы в конце концов проржавели, большинство домовладельцев отказались от использования радиаторов, а не отбойным молотком для своих полов.

Сегодня пластиковые трубки PEX заменили металл в качестве излюбленного средства подачи водяного тепла в пол, что сделало системы лучистого тепла более доступными, чем когда-либо.И благодаря безупречной репутации в Европе, насчитывающей более 35 лет, это также сделало их более надежными.

ресурсов

Гидравлические регуляторы лучистого тепла и детали:

Uponor Corporation
Apple Valley, MN
800-321-4739
Uponor.us

Коврики излучающие электрические:

Thermosoft International Corp.
Vernon Hills, IL
800-308-8057
thermosoft.com

С уважением,
Цюрихское озеро, Иллинойс,
, 800-875-5258,
, тепло вас.com

Speedheat US
Woodstock, Georgia
888-WARM FLOOR
https://www.speedheating.com/

SunTouch
Springfield, MO
888-432-8932
suntouch.com
800-660-7187

Особая благодарность:

Ларри Дрейк
Ассоциация излучающих панелей
Лавленд, Колорадо
800-660-7187
radiantpanelassociation.org

Что следует помнить: жидкая стяжка — Easyflow

Нужен продукт, который повысит эффективность вашей системы теплого пола? Не хотите укладывать красивую отделку пола на неровный пол? Тогда вам понадобится жидкая стяжка пола.

Материалы

Сегодня на рынке доступно множество инновационных продуктов, которые во многом заменяют традиционные песчаные и цементные стяжки. Обычно ангидритную смесь на основе связующего из сульфата кальция, жидкую стяжку наносят насосом для создания очень гладкой, ровной поверхности без необходимости отверждения, образования трещин и без трудоемкого метода нанесения песчано-цементных стяжек.

Совсем недавно компания Gyvlon разработала сверхэффективную стяжку с термической гарантией, предназначенную для использования с полами с подогревом, которая предлагает до 30% увеличения теплового значения для максимальной производительности системы теплого пола, а также до 8% экономии на счетах за отопление. .

Жидкие стяжки на основе цемента имеют преимущества, связанные с продуктами на основе цемента во влажных и сухих средах, и могут использоваться во внутренних помещениях зданий для всех типов полов.

Дополнительную информацию см. В нашей технической брошюре.

Стандарты контроля качества

Для большинства жидких стяжек можно достичь высококачественной отделки с отклонением менее 5 мм по любой прямой кромке длиной 2 м, что соответствует британским стандартам BS8204 для качества SR2.

Материал отделки во многом определяет необходимое качество. Для керамики или камня с тонким слоем клея достаточно хорошего общего качества. Для более тонких материалов, таких как винил толщиной менее 2 мм, необходима ровная и безупречная отделка.

Грузы

Нагрузки на пол и нагрузку на пол необходимо определить заранее, чтобы прочность стяжки могла быть уложена в соответствии со спецификацией. Большинство жидких стяжек для полов достигают прочности 35 Н, что идеально подходит для пешеходного движения и легкой промышленности.

Влажность

При работе с жидкими стяжками важно отвести достаточно времени в программе строительства, чтобы влага в стяжке испарилась. Чрезвычайно важно обеспечить удаление влаги из стяжки перед нанесением окончательной отделки пола, так как большинство клеев и отделочных материалов для пола будут реагировать на влагу.

Как показывает практика, стяжка будет сохнуть со скоростью от 1 мм в день до глубины 40 мм и 0.5 мм в день для всего, что превышает 40 мм. Например, если ваша стяжка уложена на 50 мм; на то, чтобы высохнуть без посторонней помощи, потребуется около 60 дней.

Жидкую стяжку можно принудительно высушить уже через 7 дней с помощью переносных бойлеров.

Полы с подогревом

Использование этого продукта дает множество преимуществ, особенно при использовании с подогревом пола. Уменьшенная глубина, по сравнению с традиционными стяжками, сводит к минимуму накопление тепла, в результате чего пол быстро реагирует на требования пользователя.Это быстрое, эффективное и экономичное решение для большинства приложений.

Идеальная глубина жидкой стяжки для влажных полов с подогревом составляет 50 мм. Поверх изоляции следует нанести полиэтиленовую мембрану толщиной 500 мм, прежде чем труба будет закреплена на месте зажимом. Это необходимо, чтобы стяжка не вступила в реакцию с изоляцией, не попала в зазоры и не подняла изоляционные плиты вверх.

Рекомендуется ввод в эксплуатацию теплого пола как можно раньше, чтобы обеспечить принудительное высыхание стяжки через 7 дней после укладки.


Получить расценки

Позвоните по телефону 01743 298001 или заполните свои данные, чтобы получить расценки или организовать БЕСПЛАТНУЮ консультацию.


Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в прошлом веке, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант является более современным и использует серию электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяное отопление пола, основан на тех же основных принципах, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы вентиляции и кондиционирования с принудительным воздухом, хотя и не идеален.

Связанные: Водонагреватели косвенного действия: как они работают и почему вам нужен один

Как работает водяной теплый пол с подогревом?

Гидравлический теплый пол использует преимущества гибкости труб из PEX.Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или утрамбованным раствором, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет.В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между отрезками трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система достаточно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы отопления, вентиляции и кондиционирования воздуха, и сохранят тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

У этих систем есть свои недостатки. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогим, хотя любой необходимый ремонт затопленных частей выполняется очень редко.

Hydronic vs Electric

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические. Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Hydronic vs Forced Air

Для систем с принудительной подачей воздуха требуется, чтобы по всему дому были проложены печи и воздуховоды. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульный принцип работы воздуховодов также может привести к потерям тепла и снижению общей эффективности. Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных инноваций в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола — это совсем другой опыт, чем установка систем с принудительной подачей воздуха.Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость. Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут.Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать на заплатить от 6000 до 14 000 долларов за установку системы водяного водяного отопления .Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы отопления, вентиляции и кондиционирования воздуха. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счета за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать при температуре на шесть-восемь градусов холоднее, чем нагнетаемый воздух, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только улучшаться по мере того, как солнечные системы отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения. Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале вы захотите установить систему во время строительства или ремонта, но также может быть важно подумать, хотите ли вы сделать весь дом или только одну или две комнаты.Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме). Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения.Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого тепла

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола.К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Прямо рядом с плиткой натуральный камень. Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подойдут, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат.Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать. Лучше всего использовать паркетные полы, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самый большой виновник — ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя, когда используется в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла.Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются, — еще один плохой выбор, так как они будут источать неприятный запах из-за тепла.

Какая стяжка пола мне нужна и какой толщины она должна быть?

Введение

В последнее время полы с подогревом стали более популярным средством обогрева как жилых, так и коммерческих объектов в Великобритании.

Во многом это произошло из-за дополнительной эффективности, которую может предложить правильно установленная система подогрева пола.

Все различные системы — мокрые или сухие, трубопроводные или кабельные — разработаны с учетом создания восходящего потока тепла, что позволяет создавать эффективное лучистое тепло в отличие от прежнего конвекционного нагрева.

Конечно, по мере повышения температуры это означает, что можно получить максимальную выгоду по всему зданию при максимально возможном ограничении потерь.

Выбор толщины стяжки, подходящей для использования с системой UFH, является одним из наиболее важных факторов, который необходимо принять во внимание перед началом работы.

Здесь мы собираемся взглянуть на наиболее распространенные виды стяжки, используемые в системе UFH, и которые имеют лучшую толщину как для водопроводных, так и для электрических установок.

Перво-наперво — изоляция для систем лучистого отопления

Нет смысла иметь систему UFH, если ее не собираются устанавливать с максимальной эффективностью.

Помните, что в отличие от систем центрального отопления, которые зависят от радиаторов, UFH не требует почти никакого обслуживания.

Действительно, правильно изолированная система должна прослужить десятилетия (экономия счетов за электроэнергию и увеличение стоимости недвижимости).

Для того, чтобы она работала эффективно, изоляция должна быть проложена под системой UFH, чтобы генерируемое тепло не поглощалось вниз черновым полом и фундаментами зданий.

Изоляция не должна ограничиваться полом

Кроме того, многие люди предпочитают проверять общую изоляцию своей собственности перед установкой новой системы теплого пола, чтобы убедиться, что все стены, окна и даже чердаки максимально хорошо изолированы.Большинство подрядчиков, как правило, могут дать совет по увеличению такой эффективности.

Теперь, когда мы рассмотрели важность изоляции, пора взглянуть на два самых популярных и эффективных типа стяжки для UFH.

Полусухая стяжка пола — что это такое и какой толщины лучше?

Это самый распространенный и, в зависимости от условий участка, самый популярный тип используемой стяжки.

Эта традиционная смесь для стяжки состоит из песка и цемента в соотношении 1: 3-5, затем распределяется по полу и дает затвердеть вокруг труб или кабелей UFH.В настоящее время большинство монтажников будут использовать волокна для придания прочности и армирования напольному покрытию и будут стремиться к толщине около 75 мм. Это позволяет наилучшим образом сопоставить эффективность нагрева (как удерживающую способность, так и время отклика) и общую стабильность и прочность самого пола.

Добавление волокон делает пол намного более устойчивым, снижает вероятность растрескивания, а также защищает от значительного веса и ударов. Для некоторых проектов может потребоваться меньшее количество стяжки, если в здании не хватает глубины пола, а стяжка, уложенная тоньше 60 мм, потребует адекватного и достаточного армирования, чтобы оставаться прочной.

Разумно выбирайте подрядчика

Стяжку

действительно нужно укладывать с осторожностью, и при этом следует обращать внимание на то, чтобы не образовывались зазоры или трещины после начала процесса сушки.

Если вы потратите время на поиски подрядчиков в вашем районе, это принесет дивиденды в долгосрочной перспективе — это не тот этап, который нужно спешить.

Время высыхания

Эта форма стяжки требует определенного времени для оседания, а это во многом зависит от окружающей среды и самого помещения.Однако, как правило, для стадии отверждения большинства традиционных смесей для стяжки рекомендуется минимум 21 день.

Имейте в виду, что, хотя пол можно использовать для пеших прогулок, рекомендуется не включать UFH как минимум в течение месяца. Тем не менее, для твердых черновых полов этот тип стяжки по-прежнему обеспечивает наилучшую эффективность общего назначения.

Для облегчения движения стяжки во время высыхания почти всегда используется кромочная изоляционная лента, поскольку она податлива к стяжке и позволяет ей расширяться по мере оседания.Большинство архитекторов и инспекторов строительства будут рекомендовать / ожидать этого.

Тем, кто спешит, может понравиться быстросохнущая стяжка, которая, как и ожидалось, высыхает значительно быстрее. В некоторых случаях можно разрешить пешие прогулки только после 12 часов сушки.

Жидкая стяжка для теплых полов

Жидкая (или сыпучая) стяжка действительно разработана для крупных проектов и сделана из ангидрита — жидкой формы стяжки, которую заливают вместо того, чтобы насыпать вручную, и которая предназначена для самовыравнивания.Однако большинство домашних установок UFH обнаружат, что традиционная стяжка значительно более рентабельна, если их дом не очень большой.

Огромный охват

Жидкая стяжка предназначена для покрытия до 1000 квадратных метров за один день по сравнению со 150 м² в традиционной стяжке пола. Поскольку стяжка этого типа перекачивается насосом, ее обычно доставляют на грузовом автомобиле-смесителе и укладывают через насосную трубу.

Из-за этого важно помнить о доступе к вашему сайту — например, жилая улица может быть не в состоянии принять такое нарушение.Так что, если у вас нет огромной площади, которую нужно покрыть, и пространства для работы, традиционная смесь, вероятно, лучше.

Преимущества жидкой стяжки пола

Преимущество свободно текущей стяжки заключается в том, что она намного эффективнее и прочнее, чем ее традиционный собрат, и для выполнения работы ей требуется слой толщиной не более 55 мм.

Как следствие, система лучистого отопления, которая проложена внутри стяжки этого типа, соответственно более эффективна и требует меньше времени на нагрев.В качестве жидкости он также обладает тем преимуществом, что является самовыравнивающимся и не требует использования выравнивающих досок, используемых при установке сухой стяжки, что экономит время и рабочую силу.

Еще одно преимущество жидкой стяжки заключается в том, что после ее укладки система обогрева может быть включена для облегчения процесса высыхания намного раньше, чем при использовании традиционной стяжки, склонной к растрескиванию. Обычно требуется всего неделя, прежде чем можно будет передать тепло на низком уровне, чтобы способствовать отверждению / сушке.

Это означает, что пол можно будет использовать в гораздо более короткие сроки. Единственный реальный недостаток жидкой стяжки заключается в том, что она более дорога и действительно требует более крупного проекта, чтобы сделать ее жизнеспособной, например, укладка стяжки пола в большом доме или помещении. Это также хорошо работает с полимерными полами.

Заключение

Надеюсь, это руководство даст некоторые подсказки относительно того, какой тип стяжки лучше всего подходит для вашего проекта. Как уже упоминалось, толщина и форма стяжки будут зависеть в основном от участка, бюджета и размера проекта.

Подрядчики

стяжки являются экспертами в этой точной науке, поэтому стоит обратиться в местную фирму, чтобы помочь вам принять наиболее обоснованное решение по вашему конкретному проекту.

Как всегда, дайте нам знать, как у вас дела.

Стяжка полов и теплый пол

Стяжка полов и теплый пол — практическое руководство

Как поставщик гарантии, мы наблюдаем рост количества претензий, связанных с комбинацией систем теплого пола (UFH) и стяжки пола.Поскольку система UFH встроена в стяжку, любые проблемы с системой UFH или стяжкой будут влиять на обе, и их устранение может быть дорогостоящим и разрушительным. Возникшие проблемы включают неравномерное рассеивание тепла в системе UFH, растрескивание или обрушение стяжек, растрескивание напольной плитки и раствора, а также неровные полы. Эти проблемы обычно возникают из-за проблем при проектировании или установке системы UFH или стяжки, или их комбинации. В этой публикации мы приводим рекомендации по основным соображениям при проектировании и установке систем UFH, встроенных в стяжки пола.

Причины отказа теплого пола

В большинстве случаев отказы связаны с одной из следующих причин:

  • Несоблюдение планировки этажа на ранней стадии.
  • Несоблюдение отделки пола на ранней стадии.
  • Неправильная установка системы UFH или стяжки.
  • Недостаточное время высыхания стяжки.
  • Неправильная смесь стяжки.
  • Чрезмерная влажность стяжки.
  • Движение в конструкции пола.
  • Неправильный ввод в эксплуатацию или проектирование систем теплого пола.

Проектирование и установка системы UFH

Схема контуров ультрафильтрации

При компоновке контуров теплого пола следует учитывать установки, которые предполагают проникновение в пол. Расчет теплого пола должен быть обеспечен к первому этапу ремонта.

Максимальная температура поверхности пола

BS EN1264-2 [1] ограничивает максимальную температуру поверхности пола до 29 ° C или 27 ° C, если предлагается облицовка пола.

Важно, чтобы установки были спроектированы и указаны производителем системы как интегрированный пакет для обеспечения совместимости всех компонентов.

BS8203 Свод практических правил по укладке эластичных напольных покрытий гласит: При использовании со многими напольными покрытиями пол с подогревом может вызвать проблемы, если температура на границе между черным полом и полом превышает 27 ° C или подвержена резким колебаниям температуры. .

Если предлагается эластичное напольное покрытие: «температура никогда не должна превышать согласованный максимум 27 ° C на нижней стороне напольного покрытия (линия клея).Примечание. Разработчики UFH могут называть это температурой раздела.

Первичный трубопровод

Трубопровод, по которому горячая вода подается от основного источника тепла в накопитель горячей воды (ГВС), радиаторы и коллекторы системы теплого пола, является первичным трубопроводом. Строительные нормы и правила требуют, чтобы был изолирован только первичный трубопровод, ведущий к емкостному водонагревателю. Однако наилучшей практикой было бы изолировать все первичные трубопроводы. Потери тепла из коллекторов теплого пола также могут способствовать снижению эффективности системы.Способы решения этой проблемы включают изоляцию коллекторов или размещение их внутри изолированного корпуса.

Узлы коллектора

Узлы коллектора обычно состоят из нескольких портов, каждый порт соединен с одним контуром подогрева пола. Регулирование температуры может быть достигнуто в каждой отдельной комнате, поскольку каждая комната обычно обслуживается своим собственным портом на коллекторе. Важно, чтобы коллекторы можно было вводить в эксплуатацию для настройки правильного расхода через каждый контур.

Расположение коллекторов

Коллекторы должны располагаться по центру дома, чтобы облегчить простую компоновку петель трубопроводов, и располагаться так, чтобы обеспечить легкий доступ.

Маркировка

Должна быть нанесена правильная маркировка, чтобы обеспечить эффективный осмотр, ввод в эксплуатацию, техническое обслуживание и ремонт системы теплого пола.

Поддержание потока воды

Следует избегать любых резких изгибов контуров трубопроводов, ведущих к коллекторам и от них, поскольку они могут ограничить свободный поток воды.Если необходимы отводы на 90 °, следует использовать металлический каркас.

Предотвращение утечек

Для простоты обслуживания и ремонта все стыки между коллектором и контурами трубопроводов должны располагаться выше уровня стяжки. Стыки ни в коем случае нельзя заделывать в стяжку.

Надежное крепление

Для того, чтобы любые изгибы петель трубопроводов не были слишком резкими, коллекторы должны располагаться на соответствующей высоте над полом и должны быть надежно прикреплены к стене.

Установка полов с подогревом

Контуры теплого пола не следует устанавливать до тех пор, пока не будут установлены все внешние двери и окна, а здание не будет водонепроницаемым, что обеспечит защиту установки от повреждений из-за замерзания контуров трубопроводов в холодную погоду. .

Расположение петель трубопроводов

BS EN 1264 предоставляет руководство по проектированию и определению размеров системы. Расстояние между трубопроводами должно быть равномерным, но локально может быть уменьшено по внешнему периметру помещений, чтобы компенсировать возникающие здесь дополнительные потери тепла.Для предотвращения потерь тепла от пола к стенам требуется утепление кромки пола.

Макет

Наиболее подходящий макет для конкретного приложения должен быть подтвержден производителем системы. Петли трубопроводов теплого пола можно разложить по нескольким схемам, в зависимости от способов крепления и формы помещения.

Петли трубопровода не должны доходить до края перекрытий и под плинтусами.

Изоляция пола

Чтобы свести к минимуму теплопотери вниз от системы теплого пола, полы должны быть изолированы.

Первый этаж

Тип и толщина изоляции должны быть подтверждены расчетами в соответствии с соответствующими региональными строительными нормативами с учетом конкретной формы и размера пола.

Промежуточные этажи

Хотя Строительные нормы и правила обычно не требуют, чтобы промежуточные этажи внутри домов были изолированы для предотвращения потерь тепла, при установке полов с подогревом потребуется изоляция для направления теплового потока вверх.

Отделка пола над полом с подогревом

Для обеспечения адекватной теплоотдачи система UFH должна быть спроектирована с учетом предлагаемой отделки пола.

  • Отделочные работы из камня и керамической плитки подвержены риску образования трещин из-за высыхания стяжек или из-за расширения и сжатия труб теплого пола. Чтобы противодействовать этому, можно использовать соответствующую развязывающую мембрану.
  • Из-за теплового расширения и сжатия натуральная древесина склонна к растрескиванию при использовании для полов с подогревом, поэтому следует соблюдать осторожность при указании ширины и толщины плиты.
  • Инженерные плиты из твердой древесины расширяются и сжимаются меньше, чем плиты из цельной древесины, что означает, что они менее подвержены повреждениям.
  • Следует избегать использования войлочной или полиуретановой подложки под коврами.
  • Ламинат и синтетический винил хорошо подходят для полов с подогревом из-за их более низкой термостойкости, чем у ковров.

Испытание установки

После того, как контуры теплого пола проложены, установка должна быть испытана давлением.Чтобы соответствовать требованиям, изложенным в BS EN 1264-4 [4], это давление должно быть в два раза больше рабочего давления. Несмотря на то, что BS EN 1264-4 [4] требует испытаний при минимальном давлении 6 бар, поставщики систем теплого пола обычно рекомендуют проводить испытания при давлении, вдвое превышающем это значение, в течение 24 часов. Перед укладкой стяжки следует провести испытание под давлением, чтобы можно было провести ремонтные работы без нарушения работы.

Расчет и установка стяжки

Стяжка Тип

Стяжка обычно бывает полусухой, которая наносится вручную и затем затирается до финишного покрытия, или жидкой, сыпучей смесью, которая перекачивается в нужное место и на заданную глубину.

Из них:

  • Модифицированный полусухой цемент
  • Самовыравнивающийся модифицированный цемент
  • Самовыравнивающаяся модифицированная нецементная
  • Ангидрит
  • Носить гранолит

Соотношение воды, добавляемой к порошку для самовыравнивающейся стяжки, имеет решающее значение, поскольку слишком большое количество воды приведет к появлению трещин.

Самовыравнивающиеся стяжки, если их правильно нанести, будут иметь более быстрое время высыхания / отверждения, чем традиционные стяжки.

Большинство стяжек используются в качестве плавающих стяжек, так как это наиболее практично для укладки поверх теплых полов и изоляционных материалов. Стяжка кладется поверх разделительной мембраны, которая будет наноситься поверх слоя теплого пола. Для этого метода требуется минимум 75 мм покрытия, в противном случае произойдет растрескивание.

Основные меры по предотвращению проблем с стяжкой пола

  • Основание должно быть ровным, без карманов или выступов, чтобы толщина стяжки оставалась равной
  • Изоляция должна быть плотно стыкована и выровнена по уровню
  • .
  • Стяжки необходимо правильно перемешать
  • По стяжке нельзя ходить во время высыхания
  • Нельзя строить в холодные периоды (ниже 5 ° C)
  • Потребуются деформационные швы
  • Деформационные швы также необходимы, если размеры пролета превышают 40 м2
  • Стяжка должна быть готова к установке любой плитки на полу
  • Время высыхания:
    • Для цементных выравнивающих стяжек следует отвести один день на каждый миллиметр толщины для первых 50 мм, после чего следует увеличивать время на каждый миллиметр выше этой толщины (BS 8204)
    • Полимер-модифицированные стяжки: строго следуйте спецификациям и рекомендациям производителя.
      • Допустимое время высыхания должно быть рассчитано для предложенной глубины стяжки с учетом имеющихся условий окружающей среды e.грамм. Температура и влажность
      • Время высыхания полимерцементных стяжек потенциально может отличаться от времени высыхания цементных стяжек
      • Все субподрядчики, занимающиеся стяжкой и отделкой пола (включая установку систем теплого пола), должны соблюдать требования к установке и не отклоняться или менять материалы
      • По стяжке нельзя ходить до полного высыхания
      • Слишком раннее нанесение отделки поверхности на стяжку приведет к выходу из строя

Примечание. Содержание влаги в выравнивающих стяжках, на которые должны быть уложены определенные полы, и методы измерения содержания влаги приведены в стандартах BS 5325, BS 8201, BS 8203 и BS 8425.

  • Обеспечение компенсационного шва по периметру кромочной полосы — уровень плитки
  • UFH Испытания и ввод в эксплуатацию системы
  • Испытание на влагостойкость стяжки, на которой предлагается напольная плитка
  • Подготовка стяжки под финиш
  • Нанесение клея методом двойного склеивания
  • Полный контакт плитки и клея
  • Соблюдение заводских правил при укладке полов
  • Информация для конечного пользователя

Обеспечение подвижных швов в стяжке пола или плитке

Деформационные швы должны быть предусмотрены:

  • Межкомнатные пороги
  • Если размеры пролета превышают 40 м2 с максимумом 8 м с одной стороны
  • В местах, где имеются швы в конструкции основания пола или происходит изменение пролета e.грамм. балочно-блочные перекрытия
  • Между независимо регулируемыми зонами нагрева
  • Между отапливаемыми и неотапливаемыми участками стяжки
  • Дополнительные соединения следует рассматривать в областях с высоким тепловым усилением, например большие зимние сады или стеклянный атриум

Устройство деформационных швов

  • Соединения пролета следует формировать с использованием жестких формирователей стыков, где это возможно, которые могут быть размещены на этапе подготовки и останутся на месте во время работы.В идеале формирователь швов должен быть на 5 мм ниже глубины готовой стяжки, чтобы обеспечить плавный переход высоты между пролетами
  • Все стыки в стяжке должны отражаться от любого последующего приклеенного напольного покрытия
  • Расположение стыков должно быть определено до установки стяжки, и должны быть проведены консультации между всеми сторонами, включая главного подрядчика, установщика теплого пола, установщика готового напольного покрытия и установщика стяжки, чтобы определить подходящие места
  • Деформационные швы должны быть выполнены через черновой пол до отделки пола, и все нанесенные слои должны заканчиваться с обеих сторон шва
  • Шов следует заполнить подходящим гибким наполнителем и наклеить фирменную защитную полосу, чтобы закрыть шов.Запрещается использовать раствор
  • Они не должны перекрываться каким-либо упругим, текстильным или другим приклеиваемым покрытием пола
  • Крышки деформационных швов могут быть заподлицо, монтироваться на поверхности или закладываться в строительный раствор и металл, металл с резиновым вкладышем или ПВХ

Труба напольного отопления, проходящая через компенсатор

Типовая крышка компенсатора

Обеспечение компенсационного шва по периметру кромочной полосы

При установке системы теплого пола:

  • Стяжки должны быть изолированы по всем краям, примыканиям и колоннам для обеспечения возможности движения из-за тепловых нагрузок
  • При определении минимальной толщины краевой полосы, необходимой для расширения, необходимо соблюдать рекомендации производителя как для стяжки пола, так и для облицовки плиткой.Обычно это 6-15 мм
  • Стык закрывается плинтусом
  • Эти стыки необходимо оставить пустыми или заполнить сжимаемым материалом
  • Никогда не наносите раствор на деформационные швы

Полы с подогревом (UFH) Испытания и ввод в эксплуатацию

  • Системы UFH должны быть введены в эксплуатацию до нанесения отделки пола. Это добавит к общему времени до нанесения какой-либо отделки пола. Примечание: Если отделка пола установлена ​​до включения и ввода в эксплуатацию УФН, любая остаточная влага в полу переместится на поверхность стяжки и потенциально может вызвать расслоение отделки пола
  • Опрессовка системы не является вводом системы в эксплуатацию.Источник тепла должен быть на месте и работать, чтобы обеспечивать правильную температуру
  • Система UFH должна быть введена в эксплуатацию в соответствии с рекомендациями производителя утвержденными установщиками. Требуется Акт ввода в эксплуатацию

Испытание стяжки на влажность, если предлагается облицовка пола

  • Испытания на влагостойкость должны проводиться после ввода в эксплуатацию системы UFH, но до укладки плитки.
  • Испытание на влажность проводится с использованием подходящего одобренного метода, такого как испытание гигрометром напольного покрытия или испытанием карбидной бомбы.Из-за возможных неточностей использования гигрометров при высоких уровнях влажности следует использовать прямое измерение, такое как карбидная бомба или высушенный в печи образец
  • .
  • Основание считается достаточно сухим, если относительная влажность, измеренная гигрометром / датчиком для настольного монтажа, составляет 75% или менее. При использовании гигрометра для пола следует обратиться к разделу «Проверка влажности» в стандартах BS5325, BS8203, BS8425 и BS8201
  • .
  • Обогрев системы UFH должен быть отключен за 96 часов до проведения любых испытаний гигрометром.
  • Гигрометр должен оставаться на месте до тех пор, пока не установится полное равновесие.Обычно считается, что это 72 часа, но может быть больше для толстых секций и значительно дольше для бетона, плавающего под давлением

Подготовка стяжки для отделки

  • Верхняя поверхность стяжки может нуждаться в насечке, шлифовании или шпонке для подготовки к нанесению грунтовки и клея для укладки плитки.
  • Шлифовка, шпонка и т. Д. Поверхности стяжки позволяет проникать грунтовкам. Он также является «ключом» к клею для захвата
  • .
  • Перед нанесением грунтовки поверхность должна быть очищена от грязи и мусора.
  • Любые грунтовки и клеи нельзя наносить до тех пор, пока стяжка полностью не затвердеет и не высохнет.Время высыхания зависит от типа стяжки
  • Поверхности, подлежащие облицовке плиткой, должны быть жесткими, стабильными по размерам, плоскими, без провалов и возвышений, прочными, чистыми и без цементного молока, красок, солей, жира, пыли и любых загрязнений, которые могут препятствовать адгезии

Нанесение гибкого клея методом двойного склеивания

Крепление плитки должно выполняться в соответствии с практическими правилами BS 5385 и BS 8000 по укладке настенной и напольной плитки.

  • Следует соблюдать спецификации производителя плитки для крепления. грамм. Плитка из травертина может потребовать двойной склейки. Этот способ крепления может также потребоваться для плитки большого размера
  • Может потребоваться двойное приклеивание (нанесение клея на нижнюю сторону плитки, а также на основу)
  • Клей необходимо использовать в соответствии с рекомендациями производителя.
  • Клей необходимо прижать плиткой, чтобы обеспечить полное сцепление.
  • При укладке плитки следует избегать больших пустот
  • Полы нельзя открывать для движения транспорта до тех пор, пока клей не затвердеет.

Полный контакт плитки и клея

  • Клей необходимо прижать плиткой, чтобы обеспечить полную адгезию и твердое покрытие без образования пустот.
  • Метод тонкого слоя с использованием клея и зубчатого шпателя: убедитесь, что есть полный контакт между клеем и основанием плитки

Соблюдение производственного процесса при укладке напольного покрытия

Следует соблюдать все соответствующие рекомендации производителей, которые определяют сроки их выполнения i.э .:

  • Удаление цементного молочка с помощью шлифовки для получения ключа для грунтовки и / или клея
  • Ввод в эксплуатацию теплых полов перед облицовкой плиткой
  • Дать системе UFH остыть в течение не менее 48 часов перед началом укладки плитки
  • Испытание на влажность для подтверждения сухости стяжки перед началом укладки плитки
  • Обеспечение того, чтобы время от завершения стяжки до начала укладки плитки было рассчитано и соблюдается
  • Убедитесь, что плиточный клей затвердел до того, как по плите будут ходить (обычно 12-24 часа в зависимости от условий окружающей среды).
  • Убедитесь, что система UFH не включается в течение как минимум 48 часов после завершения укладки плитки.

Передача системы UFH

Строительные нормы и правила требуют, чтобы жильцам была предоставлена ​​информация, позволяющая им эффективно использовать системы, установленные в их домах.Это должно включать:

  • Инструкции производителя на продукцию
  • Зоны обогрева: должны быть включены четкие чертежи плана этажа, показывающие, как собственность разделена на зоны контроля.
  • Программаторы и термостаты: информация и руководство по эксплуатации должны быть предоставлены для интерфейса управления
  • Характеристики системы: Для жителей важно понимать ключевые различия между системами UFH и более традиционными системами отопления.Хотя пол может быть не теплым, система может работать с оптимальными настройками. Если система UFH встроена в стяжку, всегда будет задержка по времени между включением системы UFH и повышением температуры в помещении. Важно сообщить о последствиях этого жителям

Обратите внимание: были приняты все меры, чтобы информация в этой статье была верной на момент публикации. Любые предоставленные письменные инструкции не заменяют профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим Строительным нормам или применимым техническим стандартам.Однако для получения самого последнего технического руководства по гарантии LABC обратитесь к своему инспектору по управлению рисками и к последней версии технического руководства LABC Warranty .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
