Устройство электрического теплого пола: технология

Теплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

Обратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.

Термоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

  • кабельный теплый пол;
  • настил в виде матов;
  • инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

На ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

  1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
  2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

    Выбирая кабельный обогрев, следите за качеством приобретаемого провода

  3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Настроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

Термостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Механический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

Как было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Количество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

Выбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

Устройство инфракрасного теплого пола

Толщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Данное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.

Поверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Утеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

Кабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

В качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Подводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

dekormyhome.ru

Устройство и установка электрического теплого пола: технология укладки + схемы

Теплый пол, который еще сравнительно недавно был чем-то недостижимым, являясь эксклюзивным элементом обустройства жилья, сейчас стал достаточно обыденной вещью, доступной по цене, дружественной в эксплуатации, легкой в монтаже. Усовершенствованные технологии производства электрических теплых полов позволяют получить не только эффективную энергосберегающую систему обогрева помещений, но и оборудовать ее без особых проблем.

Сравнительная характеристика электрических теплых полов

Электрический теплый пол для обогрева жилья рекомендуется подбирать таким образом, исходя из особенностей конкретной квартиры или индивидуального дома, чтобы выбранная система генерировала необходимое количество тепла, была экономичной по расходу электроэнергии и не представляла особой сложности при установке.

Простота укладки особенно важна, если вы решили обустраивать электрический теплый пол своими руками.

Система обогрева "теплый пол" может применяться в любом помещении

Система обогрева «теплый пол» может применяться в любом помещении и под любое напольное покрытие, кроме того, ее можно использовать для наружных работ

Типы теплых полов, представленные в данный момент на рынке строительных материалов, обладают различной конфигурацией и широким диапазоном показателей мощности, что упрощает момент выбора и позволяет приобрести систему обогрева, наиболее полно соответствующую потребностям вашего жилья. Разновидности электрических теплых полов:

  • кабельный
  • кабельный на основании
  • пленочный инфракрасный

Предлагаем рассмотреть каждый вид поподробнее.

Самый простой кабельный вариант

Основным функциональным элементом устройства кабельного теплого пола является нагревательный элемент в виде провода, который трансформирует электроэнергию в тепло.

Устройство нагревательного кабеля

Нагревательный кабель теплого пола состоит из двух токопроводящих жил, стекловолокнистого армирования, полиэфирной пленки, проводника из меди, экрана из алюминия и защитного слоя из ПВХ

Из всех видов электрических полов, кабельная система обогрева — самая сложная и трудоемкая для установки, так как требует тщательной укладки кабеля с заданным шагом и обязательного финишного этапа — заливки стяжки. Дополнительный слой стяжки толщиной порядка 5 см приводит к ощутимой потере высоты помещения, что выступает принципиальным моментом при закладке данного вида обогрева в квартирах высотных домов. Еще один существенный недостаток кабельного теплого пола — это невозможность его укладки под мебелью и сантехническими приборами. Однако, данный вид электрического пола обладает неоспоримыми преимуществами — нагревательный кабель можно применять для установки в помещениях со сложным периметром, а также для обогрева наружных элементов частного дома — крыши, отливов, стоков.

Кабельный пол на основании

Кабельный теплый пол на основании обладает небольшой толщиной и представляет собой сетчатый мат, на котором закреплен нагревательный кабель с сечением порядка 2.8 мм. По сравнению с кабельным, данный вид теплого пола более прост в монтаже, так как нагревающий провод уложен и зафиксирован на основании, поэтому процесс укладки заключается в раскладке и фиксации матов.

Кабельный пол на основании

Удобным вариантом для установки является теплый пол в виде нагревательных матов, состоящих из сетчатого основания и закрепленного кабеля

Кабельный пол на сетке — это наиболее подходящий вариант для установки под плитку, так как толщины слоя клеевого раствора вполне достаточно, чтобы маты теплого пола оказались в его толще. В случае, если данный вид электрического пола устанавливается под ламинат, ковролин или линолеум, то заливка стяжки потребуется, но толщина ее будет невелика — около 3 см. Следует учесть, что кабельный теплый пол на основании не рекомендуется укладывать в тех зонах помещения, где предполагается размещение мебели или сантехнического оборудования.

Нередко при ремонте бывают нестандартные ситуации. Например, укладка новой плитки поверх старого кафеля, но и это ещё не всё, в этом случае предусмотрена система тёплого пола. Более подробно об особенностях монтажа читайте тут: https://aqua-rmnt.com/voprosy/ustanovka-tyoplogo-pola-na-kafel-mozhno-li.html.

Инфракрасная пленка

Инфракрасный теплый пол производится в виде двухслойной пленки с углеродными нагревательными элементами и обладает толщиной около 0.5 мм, что позволяет сохранить высоту помещения в неизменном виде, в отличие от других теплых полов.

Инфракрасный пол

Инфракрасный пол состоит из двух слоев электротехнического полиэстра, между которыми размещены угольные нагревательные элементы и токопроводящая медная фольга

Мало того, инфракрасный пол является самым энергосберегающим среди прочих систем обогрева  — при его эксплуатации экономится порядка 60% электроэнергии. Укладка электрического теплого пола с инфракрасными нагревательными элементами наиболее проста из всех возможных — полосы пленки расстилаются на основании пола без учета расстановки мебели, а напольное покрытие устанавливается сразу же, без трудоемкого процесса заливки стяжки.

Важно знать: Пленочные инфракрасные теплые полы можно устанавливать на любую поверхность — горизонтальную, вертикальную, наклонную за счет, так называемого, «сухого монтажа».

Как сделать электрический теплый пол самостоятельно с наименьшими финансовыми вложениями и трудовыми затратами, получив при этом качественную систему обогрева? Ответ прост — нужно выбрать оптимальный вариант теплого пола, который  по техническим характеристикам будет соответствовать потребностям вашего дома, а его монтаж не составит особого труда в случае установки собственными силами.

Пошаговый инструктаж для монтажа

Теплый пол под плитку

Электрический теплый пол в виде нагревательных матов оптимально подходит для укладки под плитку

Подготовка основания пола

Поскольку установка электрических теплых полов относится к разряду «чистовых» строительных работ, данный процесс производится после того, как оштукатурены стены и потолки, залиты стяжки — то есть окончены «черновые» этапы строительства. Характерно то, что по окончанию этих этапов, основание пола, как правило, покрыто слоем пыли и грязи, на нем присутствуют фрагменты застывшего штукатурного и цементного раствора. Чтобы очистить поверхность основания под установку теплого электрического пола, необходимо снять отвердевшие куски раствора шпателем или использовать специальный растворитель, затем, увлажнить пол водой и смести остатки строительных смесей, мусора, пыли при помощи щетки.

Важно знать: Чтобы теплый пол исправно функционировал, без перегрева и коротких замыканий, базовая поверхность — бетонное основание, должно быть ровным, без значительных перепадов по уровню.

Укладка напольной теплоизоляции

Теплоизоляция для теплого пола

Укладка теплоизоляции по теплый пол необходима для сокращения теплопотерь и создания направленных потоков тепла

Обратите внимание на такую особенность системы теплого пола, что ее функционирование сопровождается распространением тепла во всех направлениях, следовательно, будет нагреваться не только поверхность пола обогреваемого помещения, но и бетонное основание, с которым соприкасаются нагревательные элементы.

Для того, чтобы минимизировать потери тепла и воспрепятствовать обогреву плит перекрытия, под теплый пол монтируется теплоизоляционный материал. Теплоизоляция экранирует тепловые потоки, отражает их и направляет внутрь обогреваемой зоны. Исходя из того, какое помещение — обогреваемое или не обогреваемое, находится ниже уровнем относительно помещения, в котором устанавливается теплый пол, подбирается тип и толщина теплоизоляции.

Теплоизоляция под кабельный теплый пол

Важная стадия обустройства напольной системы обогрева — монтаж теплоизоляции, на которую укладываются нагревательные элементы теплого пола

При обустройстве электрического теплого пола в квартире многоэтажного дома, где ниже этажом расположены отапливаемые помещения, применяется фольгированный рулонный теплоизоляционный материал небольшой толщины порядка 3-4 мм. Полосы изоляции раскладываются, тщательно состыковываются и фиксируются при помощи стэплера к базовому основанию, чтобы предотвратить сдвиг материала относительно поверхности пола. Дополнительно можно проклеить стыки полос теплоизоляции монтажным скотчем.

Теплоизоляция бетонного основания

Обустройство теплого пола в помещениях, соседствующих с неотапливаемыми зонами, требует установки теплоизоляции толщиной около 10 см

В случае, когда теплый пол закладывается в частном доме, где отапливаемое помещение может находится над неотапливаемым, в качестве теплоизоляции применяется пенопласт или другой плитный изолирующий материал толщиной 5-10 см в комбинации с теплоотражающим слоем из фольги.

Подключение терморегулятора и датчика температуры

Перед тем, как начинать монтаж нагревательных элементов теплого пола, необходимо установить терморегулятор и подключить к нему датчик температуры. Терморегулятор, при помощи которого варьируется температурный режим работы теплого пола, монтируется на стене в удобном месте, на высоте не менее 30 см от поверхности пола. Прибор, измеряющий текущую температуру нагрева, — температурный датчик, закладывается в толщу теплого пола на расстоянии 50-70 см от стены, на которой размещен терморегулятор.

Терморегулятор для теплого пола

Управление нагревом теплого пола осуществляется при помощи терморегулятора, к которому подключаются нагревательные элементы и датчик температуры

Схема подключения электрического теплого пола предполагает подводку к терморегулятору кабеля, идущего от нагревательных элементов теплого пола, гофрированной трубки с температурным датчиком внутри и провода от центральной электросети. При включении теплого пола в режим нагрева, на лицевой панели терморегулятора должен загореться индикатор, при этом нагревательные элементы теплого пола начнут генерировать тепло.

Укладка нагревательных элементов теплого пола

Укладка кабельного теплого пола

Укладка нагревательного кабеля выполняется с фиксированным шагом, чтобы плоскость пола равномерно прогревалась

Технология укладки электрического теплого пола предусматривает раскладку нагревательных элементов с отступами от стен порядка 5 см, от нагревательных приборов — около 10 см. Исходя из того, какой вариант теплого пола выбран — кабельный, кабельный на основании или инфракрасный, укладка электрического теплого пола выполняется по всей площади комнаты или только в той ее части, где не предполагается расстановка мебели, сантехнических приборов или других предметов интерьера. Необходимо помнить, что кабельный теплый пол не закладывается под мебель и сантехнику. Более тонкий по толщине — пленочный инфракрасный пол, можно монтировать в любой зоне, вне зависимости от размещения напольных элементов обустройства помещения.

Пленочный теплый пол

Пленочный инфракрасный теплый пол характеризуется самой простой схемой укладки и монтируется под любое напольное покрытие

В процессе монтажа инфракрасного или кабельного теплого пола на сетке, крепление полос с нагревательными элементами к основанию пола выполняется при помощи двухстороннего скотча, между собой маты соединяются с использованием монтажного скотча. При укладке кабельного теплого пола, к базовой поверхности крепятся отрезки монтажной ленты с шагом от 0.5 до 1 метра с применением дюбелей или саморезов, после чего нагревательный кабель выкладывается с заданным шагом и закрепляется на ленте.

Теплый пол под паркет

Электрический теплый пол можно устанавливать даже под такое «капризное» напольное покрытие, как паркет

Раскладка нагревательного кабеля выполняется в виде «змейки», где шаг между витками устанавливается не менее 8 см, но чтобы точно определиться с данным расстоянием, можно рассчитать его таким образом: 100 умножить на площадь помещения и разделить на длину кабеля теплого пола.

Важно знать: При монтаже нагревательного провода кабельного теплого пола, необходимо следить, чтобы кабель не натягивался, его перегибы были плавными, без изломов и внутреннего напряжения.

Стяжка на теплый пол

На завершающей стадии обустройства кабельного теплого пола, в обязательном порядке заливается слой цементной стяжки около 5 см

Окончательный этап укладки кабельного теплого пола — заливка стяжки, которая должна отстояться на протяжении 30 дней, после чего монтируется напольное покрытие.

Устройство электрического теплого пола на базе инфракрасных нагревательных элементов удобно тем, что не требует формирования стяжки — финишное напольное покрытие устанавливается непосредственно на теплый пол.

Одна из разновидностей инфракрасного тёплого пола — карбоновые полы. Об их плюсах и минусах, а также об особенностях монтажа читайте в нашей статье: https://aqua-rmnt.com/otoplenie/teplyj-pol/karbonovyj-teplyj-pol.html.

Видео — установка кабельного электрического пола

Видео — установка пола «кабель на основании»

Видео — установка инфракрасного пола

aqua-rmnt.com

Электрический теплый пол своими руками: особенности монтажа, виды, устройство

Теплые полы с электрическим и водным обогревом становятся все более популярными. Последние чаще служат в качестве основной системы отопления частных домов, а электрополы широко применяют для дополнительного обогрева комнат. Этот фактор, а также ряд других причин, сделал электроподогрев более востребованным. Предлагаем рассмотреть конструкцию, принцип действия, а также возможность самостоятельного обустройства электрических теплых полов.

Виды и устройство, а также особенности нагревательных элементов

В качестве нагревательного элемента электрического пола чаще используется одножильный провод или двухжильный кабель. Первый вариант отличается невысокой стоимостью, но повышенный фон ЭМИ вносит ограничения на его применение в жилых помещениях. Греющий кабель имеет две жилы, одна из которых играет роль обычного проводника, а вторая – нагревательного элемента. Такое исполнение позволяет существенно снизить электромагнитное излучение, но увеличивает стоимость изделия.

Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)Конструкция нагревательного провода (А) и греющего кабеля Теплолюкс (Б)

Более подробную информацию об приведенных выше нагревательных элементах можно найти на страницах нашего сайта.

Монтаж можно существенно упростить, если использовать нагревательный мат. Эта конструкция представляет собой не что иное, как обычный термокабель, уложенный с определенной шириной шага на армирующую сетку. Как правило, ширина матов составляет около 0,45-0,5 м, а длина может варьироваться в пределах от 0,5 до 12,0 м (соответственно, максимальная площадь нагрева для одного сегмента ограничена). Стандарта на размеры матов нет, поэтому они могут незначительно отличаться у разных производителей. Электромат, как и термокабель представляет собой цельную конструкцию, метраж которой недопустимо изменять произвольно.

Нагревательный мат DeviНагревательный мат Devi

Стержневые конструкции считаются подвидом электрических матов. В качестве нагревательных элементов в них используются специальные карбоновые стержни с добавкой меди и серебра. Нагревательные элементы подключаются параллельно с определенным шагом. Основное достоинство такой конструкции – саморегуляция. То есть, если на каком либо стержне повысилась температура вследствие плохой теплоотдачи (например, поставили мебель), то выделение тепла снижается. Благодаря такому свойству можно укладывать мат на всю площадь комнаты.

Стержневой электрический мат Energy MatСтержневой электрический мат Energy Mat

Инфракрасная пленка. Этот нагревательный элемент в широком доступе относительно недавно, буквально в начале века. Используемый в названии термин «инфракрасная» — маркетинговый ход, направленный на выделение данной продукции из ряда других нагревательных элементов. Как известно из школьного курса физики, инфракрасные излучатели также называются тепловыми, следовательно, к этой категории можно отнести любой нагревательный прибор. Конструкция пленочного инфракрасного нагревательного элемента теплого пола отображена на рисунке ниже.

Устройство пленочного нагревателя Heat PlusУстройство пленочного нагревателя Heat Plus

Обозначения:

  • А – покрытие из пленки на основе полиэтилентерефталата, этот материал хороший проводник тепла.
  • В – медная шина.
  • С – серебряная шина.
  • D – покрытие из карбоновых полос.
  • Е – теплоизоляция на основе полиэстера.

Типовые технологии укладки электрического теплого пола

Прежде, чем привести несколько схем укладки, необходимо объяснить, что влияет на конструктивное исполнение. К таким факторам относятся:

  • расположение, это может быть не только пол, а потолок и стены;
  • тип помещения (жилое или нет), электрический пол может быть положен в туалете, ванной, кухне, комнате, лоджии, балконе и т.д;
  • влажность помещений;
  • тип теплоизоляции;
  • расчет шага и мощности;
  • материал основания, на который будет производиться укладка;
  • тип нагревательного элемента и его мощность.

Следует принять во внимание, что минимальную толщину теплового покрытия подбирают исходя из критериев прочности. При этом технология монтажа не допускает необоснованно увеличивать толщину стяжки, поскольку это отражается на инертности (времени) нагрева (пол долго нагревается). Соответственно, датчик такой системы может не успевать реагировать на перепад суточной температуры.

С другой стороны, 60-100 мм покрытие в такой ситуации может аккумулировать тепло. При таком варианте можно делать запас тепла, включая теплые полы ночью, когда действует льготный тариф.

Разобравшись с условиями, рассмотрим способы укладки греющего кабеля, разберем 6 вариантов:

  1. Схема монтажа теплого пола на старом основании.
  2. Укладка штробированием.
  3. Технология промежуточной стяжки.
  4. Укладка на теплоизоляцию.
  5. Использование монтажной сетки.
  6. Технология сухой стяжки.

Начнем по порядку.

Инструкция по укладке электрического пола на старом основании

Если производить крепеж на бетон, то потеря тепла в процентном соотношении составит порядка 30-35%. При условии, что ось термокабеля будет находиться от основания на расстоянии 10,0 мм, а шаг составит 70,0-75,0 мм. В этом случае следует остановить выбор на кабеле с номиналом 10,0 ватт на метр. Крепление кабеля к основанию производится на монтажную ленту (предварительно нужно постелить на основание утеплитель).

Укладка на монтажную лентуУкладка на монтажную ленту

Сверху наносится ровным слоем покрытие из плиточного клея. Когда он высохнет, можно укладывать плитку без стяжки или другое покрытие с соблюдением технологии его монтажа, например, предварительно стелется положка под ламинат, перед его установкой.

Укладка в штробы

Если условия не позволяют поднять пол до необходимого уровня, допускается замуровать термокабель в штробы. Следует учесть, что такая технология недопустима для ракушняка, пенобетона или другого материала, у которого малая теплопроводность.

Данный способ не приемлем для утепления несущих перекрытий, поскольку нарушает их прочность. Как правило, его применяют для прогрева открытых площадок.

Пазы под термокабель в ступенях на входе в зданиеПазы под термокабель в ступенях на входе в здание

Технические характеристики термокабеля в таких случаях подбираются исходя из глубины штроб. Если они не более 10,0 мм, то можно использовать маломощный нагревательный элемент для теплого пола. Когда глубина превышает 20, 0 мм, мощность потребления может быть повышена до 17,0-18,0 ватт на метр.

Правильная укладка промежуточной стяжки

Данный способ позволяет существенно сократить потерю тепла. Ниже приведена таблица теплопотерь.

Таблица 1. Потеря тепла полами при различной толщине теплоизоляции.

Теплоизоляционный слой (мм) Теплопотери (%)
0 35-38
10,0 20-22
20,0 До 10
30,0 и более

Исходя из приведенной выше таблицы, можно констатировать, что максимальная толщина стяжки может не превышать 20,0 мм. Если основание находится над необогреваемым участком (например, балкон, лоджия и т.д.) теплоизолирующий слой желательно увеличить до 40,0-50,0 мм. Самое лучше решение — армировать промежуточную стяжку полипропиленовой фиброй. Дальнейший порядок действий такой же, как и для пункта 1 (монтаж на старое основание).

Применение теплоизоляции

Нагревательные элементы электрического пола крепятся на утепленную поверхность (ГВЛ, полистирольные или ПВХ плиты и т.д.). Желательно, чтобы изолятор был с фольгированной поверхностью. Он должен располагаться в приграничной зоне, между цементным основанием и наливной стяжкой.

Следует заметить, что такой вариант укладки не отличается долговечностью и надежностью, но, тем не менее, его популярность довольно велика, поскольку отличается простотой монтажа.

Применение монтажной сетки

Наиболее правильно укладывать проводной нагревательный элемент теплого пола именно таким способом. В этом случае крепить кабель к сетке нужно пластиковыми хомутами, так как показано ниже.

Пример как нужно правильно монтировать ТК на армированную сеткуПример как нужно правильно монтировать ТК на армированную сетку

После того, как выполнен term монтаж, собранная конструкция несколько приподнимается над основанием (нужно поставить ее на какую-нибудь опору соответствующего размера), после чего производится заливка. По итогу у нас получается тонкий слой армированного бетона, внутри которого находится обогревательная проводка. Данный способ termo установки позволяет создать экономичный и надежный теплый пол с минимальной инертностью температуры нагрева.

Технология сухой стяжки

Этот вариант не менее надежен описанного выше. Он называется сухим, поскольку в процессе изготовления его не нужно заливать бетонно-песчаным раствором. Ниже приведем краткую пошаговую инструкцию для монтажа и укладки своими руками электрического пола в доме или квартире:

  • Укладываем теплоизоляцию на старую основу, допускается использовать вместо нее сухую засыпку.
  • Сверху стелется ГВП (не менее 2-х слоев), крепление осуществляется саморезами, в качестве альтернативы можно использовать клей.
  • Швы в местах между листами следует зачистить от заусенец, после чего зашпаклевать.
  • Далее установка производится так же, как в случае со старым основанием.
Правильная укладка «сухого» электропола (в разрезе)Правильная укладка «сухого» электрического теплого пола (в разрезе)

Завершая тему укладки электропола, следует опровергнуть ложное утверждение о невозможности его применения в деревянном доме (или из бруса). Ниже приведен пример схемы для такой установки.

Как правильно класть НК по деревянному перекрытиюКак правильно класть НК по деревянному перекрытию

Обозначения:

  • А – Укладка НК через пазы в лагах.
  • В – Регулятор температуры.
  • С – Датчик (работает в качестве измерителя температуры).
  • D – Теплоизоляционное покрытие деревянного основания (может использоваться любой негорючий материал, включая сип панели).
  • Е – Армированная сетка.
  • F – Отделка пола, например, ламинат, плитка и т.д., технология не имеет значения.
  • G – фольгированное покрытие.
  • H — Нагревательный элемент (НК) теплого пола.

Укладка инфракрасной термопленки.

Завершая раздел по укладке имеет электрического пола смысл подробно расписать этот процесс для пленочного покрытия ввиду его популярности. Из материалов нам понадобятся:

  • Термопленка, при расчете ее площади учитывайте, что она не должна стоять под мебелью, поэтому необходимо оставить под нее место. Как показывает практика, площадь инфракрасного нагревательного элемента составляет 70-80% от общей.
  • Расходники: демпферная, монтажная лента и изоляционная лента.
  • Термостат, тепловой датчик и соединительные провода (как правило это все идет в комплекте).

Когда все готово, приступаем к монтажу, при условии, что горизонталь пола выровнена, алгоритм действий будет следующий:

  1. Подготавливаем плоскость. Пол очищаем от мусора (для этой цели удобно использовать промышленный пылесос).
  2. Стелим слой термоотражающей подложки, обратите внимание, что фольгированная поверхность должна быть обращена к потолку.
  3. Закрепляем застеленную подложку монтажным скотчем.
  4. Производим укладку ИК-пленки в согласно составленному плану, при этом необходимо следить, чтобы медные полосы были обращены к полу. Процесс требует аккуратности, нельзя допускать наслоение (перехлест) нагревательных элементов электрических полов. Важно, чтобы медные полосы смотрели на полВажно, чтобы медные полосы смотрели на пол
  5. Фиксируем уложенную ИК-пленку строительным скотчем.
  6. Устанавливаем заклепки для соединительных проводов, инструмент для этого идет в комплекте с лентой.
  7. Изолируем места подключения изолентой, после чего наклеиваем сверху еще одну ее полоску.
  8. Производим соединения и изолируем их изоляционной лентой. Надеваем изоляторы на места соединений, если их нет, используем изолентуНадеваем изоляторы на места соединений, если их нет, используем изоленту
  9. Производим подключение термостата и термодатчика согласно прилагаемой к руководству схемой.
  10. Подключаем термостат к бытовой электросети и проверяем работу теплого пола.
  11. На заключительном этапе производится укладка финишного покрытия.
Закрываем пленку финишным покрытием.Закрываем пленку финишным покрытием.

На этом процесс считается завершенным. Обратите внимание, что данный вариант электрического теплого пола делает возможным его ремонт (замену нагревательных элементов). Для этого достаточно снять покрытие.

Сферы применения электропола

В силу своей специфики теплый пол используется совместно с централизованным отоплением в домах и квартирах. Приведем несколько примеров его эффективного применения:

Обогрев кухни и комнат. Данный тип обогрева помещений способствует нормализации влажности и температуры. Равномерный нагрев поверхности пола не позволяет возникнуть конвекционным потокам, а электронный термостат автоматически поддерживает заданные параметры.

Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)Теплообмен в комнате с центральным отоплением (А) и теплым полом (В)

Применение во влажных помещениях. Если правильно подключить систему (через УЗО или дифференциальный автомат), а также обеспечить надежное заземление электрического пола и установить гидроизоляцию, то можно принимать душ без поддона или резинового коврика.

Пример, как правильно уложить теплый полПример, как правильно уложить и подключить теплый пол, а также покрыть его керамогранитной плиткой

Балконы и лоджии. Даже на застекленном балконе или лоджии можно получить простуду в зимнее время, исправить ситуацию можно снабдив их электрическими полами. Это разумней, чем там сделать батарею отопления.

Преимущества и особенности теплого пола

Если сравнивать данную технологию с ее водяным аналогом, например, XL – PIPE, то первое, что бросается в глаза это уровень цен. Водяные системы стоят значительно дороже электрических аналогов. Это связано с тем, что необходимо устанавливать дорогостоящее оборудование, жидкостный терморегулятор управления системой, котел или бойлер и т.д., За все это придется заплатить немалые средства.

Стоит также упомянуть о настройке параметров терморегуляторов водяных систем, использовать для этого пульт не получится, потребуется помощь специалиста. Электрическая концепция дает возможность произвести настройку регулятора самостоятельно. Инструкция по эксплуатации термитом подробно описывает, как это делать.

Терморегулятор Grand MeyerТерморегулятор Grand Meyer, обладает массой функций, например, установкой времени нагрева

На пульте можно установить время прогрева, задать максимальную температуру, проверить исправность основных узлов и т.д.

Помимо стоимости у теплого пола есть и другие преимущества, а именно:

  • Низка инертность, время прогрева и выход на рабочую мощность значительно выше, чем у водяного аналога.
  • Равномерный нагрев помещения, в водяные системы греют неравномерно, в чем легко убедиться, если подключить к полу инфракрасные датчики или посмотреть на него с помощью тепловизора.
  • Простота монтажа, позволяющая произвести установку самостоятельно.
  • Обрыв соединения приведет к тому,

Особенности.

Есть мнение, что электрический пол вреден из-за высокого уровня ЭМИ. Это не совсем верно, хороший европейский производитель никогда не выпустит на рынок товар, не отвечающий принятым нормам. Собственно это и ест ответ на вопрос, какие фирмы производители лучше.

Система практически не подлежит ремонту, можно проверить исправность, произвести поиск обрыва, но устройство кабельного нагревателя таково, что его ремонт не предполагается. С другой стороны технология рассчитана на эксплуатацию системы в течение 15-20 лет. Это период, который предполагает, что будет производиться новый ремонт. Следовательно, если система еле греет или тепло распространяется местами, производится демонтаж до основания (снимается плитка, клеевое покрытие), после чего делается новый монтаж теплого пола.

Демонтаж теплого полаДемонтаж теплого пола

Следует заметить, что эта особенность характерна и для водяных систем.

Обратим внимание, что в некоторых вариантах для сухого электрического теплого пола есть возможность произвести демонтаж покрытия, следовательно, и ремонт (если быть точным, замену) нагревательного элемента.

Недостаток.

Собственно, единственный серьезный недостаток теплого пола – высокое энергопотребление. Эксплуатация водяной системы на порядок дешевле.

www.asutpp.ru

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими рукамиТеплый пол электрический своими руками

Теплый пол электрический своими руками

Содержание статьи

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеПример обустройства теплого пола на балконе

Пример обустройства теплого пола на балконе

Электрический теплый пол в частном домеЭлектрический теплый пол в частном доме

Электрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого полаТипы теплого пола

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

  1. ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.Кабельный теплый полКабельный теплый пол

    Кабельный теплый пол

    Резистивные нагревательные кабелиРезистивные нагревательные кабели

    Резистивные нагревательные кабели

  2. ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.Теплый пол, матыТеплый пол, маты

    Теплый пол, маты

    Тёплый пол на основе нагревательного матаТёплый пол на основе нагревательного мата

    Тёплый пол на основе нагревательного мата

  3. ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.
Пленочный теплый полПленочный теплый пол

Пленочный теплый пол

Инфракрасный теплый полИнфракрасный теплый пол

Инфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

ПризнакиПленочный обогревКабельный обогрев
Техническое помещениеНе нужноНе нужно
Толщина пола со стяжкой5-10 мм50-100 мм
Сроки монтажа1 день1 день
Готовность к эксплуатацииСразу28 дней
Варианты установкиПол, потолок, стены, любые поверхностиПол. Монтаж на другие поверхности возможен, но затруднен
НадежностьПри повреждении даже значительной части системы, неповрежденные сегменты продолжают работатьПри любом повреждении кабеля полностью выходит из строя
Затраты на ремонтМинимальныеВысокие, 100%
ОбслуживаниеНе требуетсяНе требуется
Замерзание зимойОтсутствуетОтсутствует
Влияние на здоровьеПоложительное лечебноеНейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытияРавномерный прогревНеравномерность распределения температуры, есть зоны повышенной температуры
ЗонированиеВозможность организации отдельных точечных зонВозможность организации отдельных точечных зон
ЗатратыОтносительно невысокие изначально. ЭнергосбережениеОтносительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого полаВыбор комплекта теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым поломПотребление электроэнергии пленочным теплым полом

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеляТаблица расчета мощности нагревательного кабеля

Таблица расчета мощности нагревательного кабеля

ПомещениеМощность, Вт/м2
Коридор, кухня90-140
Санузел, ванная комната170-190
Балконы, лоджииДо 200
Жилые помещенияДо 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленкиВарианты резки пленки

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытиеСхемы укладки теплого пола под разное покрытие

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого полаВариант прокладки кабельного теплого пола

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПроложите провода в гофре

Проложите провода в гофре

Провод проходит через гофруПровод проходит через гофру

Провод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентойКонтакты изолируются специальной лентой

Контакты изолируются специальной лентой

Преимущества и недостатки ЭТП

Плюсами ЭТП являются:

  • простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;Простота монтажаПростота монтажа

    Простота монтажа

  • высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;Высокая надежность и долговечностьВысокая надежность и долговечность

    Высокая надежность и долговечность

  • высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.Универсальность. Такие полы можно смонтировать в любом помещенииУниверсальность. Такие полы можно смонтировать в любом помещении

    Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

  • сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
  • из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
  • поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

РазметкаРазметка

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомФото штробы в стене, соединяющей пол с терморегулятором

Фото штробы в стене, соединяющей пол с терморегулятором

Сверление выемки под терморегуляторСверление выемки под терморегулятор

Сверление выемки под терморегулятор

Штроба должна быть 20х20 ммШтроба должна быть 20х20 мм

Штроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофолаУкладка пенофола

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляРасчет шага укладки кабеля

Расчет шага укладки кабеля

Выбор сечения проводаВыбор сечения провода

Выбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной лентойКрепление монтажной лентой

Крепление монтажной ленты

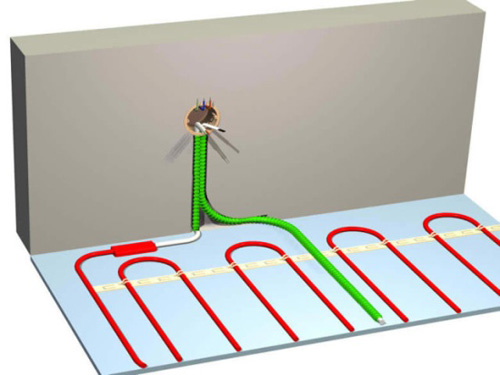

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКак крепить кабель в монтажной ленте

Как крепить кабель в монтажной ленте

Крепление кабеля в монтажной лентеКрепление кабеля в монтажной ленте

Крепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние между витками греющего кабеля 50-60 см

Расстояние между витками греющего кабеля 50-60 см

Расстояние не менее 8 смРасстояние не менее 8 см

Расстояние не менее 8 см

Расстояние 10 смРасстояние 10 см

Расстояние 10 см

Расстояние от стены не менее 5 смРасстояние от стены не менее 5 см

Расстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятораМонтаж терморегулятора

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 смТолщина стяжки от 3 до 5 см

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео — Монтаж нагревательных матов

Видео — Теплый пол под плитку

Видео — Монтаж тёплого пола Electrolux, кабель

Видео — Монтаж пленочного теплого пола

pol-spec.ru

Электрический теплый пол своими руками: устройство, монтажный инструктаж

В городских многоэтажных домах проблема холодного пола не столь очевидна, тогда как владельцы коттеджа могут столкнуться с тем, что зимой полы основательно промерзают. В этом случае ни тапочки, ни ковры уже не помогают. Как вернуть дому былые уют и тепло? Казалось бы, задача имеет очевидное решение: нужно обустроить теплый пол.

Следует выбрать для этой цели именно электрическое оборудование, которое не нуждается в трудоёмком подключении к системе водоснабжения. Но покупка обогревающего устройства часто откладывается только из-за кажущейся сложности его монтажа. Постараемся вникнуть в детали этого процесса и убедиться, что смонтировать электрический теплый пол своими руками сможет и непрофесс

Содержание статьи:

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Теплый пол на электричестве

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола.

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Виды и особенности теплых полов

Экранирующий слой, как правило, составляет до 5 миллиметров в толщину. Состоит он их вспененного полимера, нанесенного на поверхность фольги. Такой тонкий экран может быть заменен слоем пенополистирола толщиной 2-3 см, который закрывается всё той же фольгой. Облицовку составляет любой материал, который выбирается в качестве покрытия. Это может быть, например, кафельная плитка, линолеум или ламинат.

Впрочем, ни экран, ни облицовка не являются определяющим фактором для классификации вида конструкции этого обогревательного устройства. Гораздо важнее сам нагревательный элемент.

Слои теплого пола

Экран с фольгой не позволяет теплу распространяется вглубь перекрытия, нагреваться должна именно облицовка, тогда пол будет по-настоящему функционален

Он может быть:

  • кабельным;
  • панельным;
  • пленочным.

Рассмотрим подробнее каждый из видов.

Кабельный вариант нагревателя

Кабельные жилы – это сочетание проводников двух типов: силовых жил, по которым подводится электричество, и нагревательного кабеля. Соединение проводников осуществляется с помощью особых муфт.

Нагревательные кабели бывают 2-х видов:

  • саморегулирующиеся;
  • резистивные.

В саморегулирующихся кабелях оба провода, входящие в их состав, являются проводниками электричества. Между проводами находится полимерная матрица, которую они нагревают, когда накаляются. В результате электроэнергия превращается в тепловую. Происходит нагрев бетонной стяжки, находящейся поверх нагревательного элемента, а затем и облицовки. Элементы саморегулирующегося кабеля заключены в надежную изолирующую оболочку.

В резистивных кабелях полимерный элемент отсутствует. Проводники тока сами выделяют тепло.

Конструктивно эти кабели можно разделить на:

  • одножильные;
  • двужильные.

В составе одножильного кабеля имеется единственный проводник, который и нагревается, отдавая тепло полу. В двужильном варианте присутствует второй проводник, который сам не нагревается, но ток проводит. При этом ток в проводниках течет в разных направлениях. Это позволяет гасить возникающие электромагнитные поля, что увеличивает безопасность эксплуатации такой конструкции.

Резистивные кабели надежно изолированы и упакованы в металлическую оплетку, которую нужно подключать к заземлению. В процессе монтажа необходимо заранее рассчитать потребность в двужильном кабеле, потому что резать его нельзя.

Монтаж кабельного пола

Несмотря на схожесть кабельных и панельных полов, они существенно различаются сложностью монтажа. Основа конструкции в панельном варианте изначально смонтирована, в кабельном её приходится делать вручную

Кабельная система обогрева наиболее сложна в монтаже. Тут будет и тщательная укладка кабеля с определенным шагом, и заливка бетонной стяжки. Наличие толстого слоя стяжки, примерно пять сантиметров, уменьшает высоту помещения, что особенно нежелательно для городских квартир в многоэтажных домах.

Под мебелью и сантехникой размещение кабельной системы не осуществляется. Зато в случаях сложных периметров помещения альтернативы ей нет.

Панельная разновидность устройства

Основой панельной разновидности нагревателя является всё тот же кабель. Просто он заранее распределен и закреплен на основании, в качестве которого выступает сетка – армирующий каркас.

Этот вариант устройства обойдется дороже при покупке, но окажется экономичнее, если принять во внимание простоту его монтажа: маты нужно просто разложить и зафиксировать. При покупке панельного устройства заранее известна площадь укладки и значение мощности.

Теплый пол под плиткой

Именно панельные полы чаще всего используют, если в качестве облицовки используется керамическая плитка. Аккуратные и плоские панели легко прячутся в клеевой состав для плитки

Панели не слишком толсты, поэтому идеально подходят для установки под плитку. В этом случае даже стяжка не нужна, достаточно клеевого раствора, которым крепят плитку. Для других покрытий необходимость в стяжке сохраняется, но её толщина не превысит 3 см. Под мебелью и сантехникой прокладывать панели нельзя.

Пленочная (инфракрасная) конструкция

Пленочный или инфракрасный нагреватель имеет принципиально иную конструкцию. В его состав входит ряд пластин, которые нанесены на полимерную основу. Пластину замыкаются на токопроводящие шины, по которым и поступает электроэнергия. При этом пластины превращают эту энергию в электромагнитные волны, имеющие частоту инфракрасного спектра. Это и есть тепловое излучение.

Инфракрасный пол

Пленочный или инфракрасный пол продаётся в виде рулона. Чтобы распределить его по поверхности комнаты, которую нужно обогреть, следует просто отрезать нужные куски от рулона и застилать ими пол

Этот нагреватель представляет собой тонкий, примерно 0,5 мм, рулон, имеющий определенную ширину. От него просто отрезается полоса необходимой длины, которая помещается под облицовку. При этом высота помещения практически не изменяется. Кроме того, при эксплуатации такого пола происходит существенная экономия электроэнергии.

Монтаж данного нагревателя очень прост: полосу нужной длины укладывают на основание и накрывают облицовкой. При устройстве такого электрического теплого пола расстановка мебели значения не имеет.

Делаем предварительные расчеты

Перед покупкой кабеля необходимо определиться с мощностью нагревательной системы на 1м2.

Рекомендуемые параметры таковы:

  • спальня – 100-150 Вт/м2;
  • кухня, прихожая, коридор -150 Вт/м2;
  • ванная комната, туалет -180 Вт/ м2;
  • лоджия или балкон – 200 Вт/ м2.

Расчет мощности кабеля производится исходя из площади помещений за вычетом той, которая занята постоянно находящейся на ней мебели (кроватью, диваном, шкафами, холодильником, ванной, душевой кабиной и т.д.). Нужно помнить, что электропроводка в жилом помещении рассчитана на 2-4КВт. Рекомендовано делать для теплого пола отдельную линию проводки.

Кабель с основой и без

Перед покупкой кабеля необходимо сделать некоторые предварительные расчеты. Когда кабель прикреплен к основе, шаг между его витками и площадь заданы заранее

Если оставшаяся площадь спальни составляет 5,5 м2 , то, с учетом потребности в 100 Вт/м2, мощность кабеля должна составить 100х5,5=550 Вт. Значит нам нужен кабель длиной 24м мощностью в 550 Вт. Шаг укладки кабеля вычисляется как площадь обогрева х100 / длину кабеля, то есть для нашего примера 5,5х100/24= 23см.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Подготовка перекрытий

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

План работ

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Укладка кабеля

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Монтаж точки подключения

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Нюансы монтажа панельного пола

Общие принципы монтажа панельного пола (кабельных матов) незначительно отличаются от только что рассмотренного процесса. Подготовленные маты с уже закрепленным на них кабелем тоньше, легче в процессе монтажа. Их можно прикрепить к основанию с помощью двустороннего скотча, а между собой соединить монтажным скотчем.

Увидеть сам процесс подробно можно на видео:

Устройство инфракрасного теплого пола

Поскольку инфракрасный (пленочный) нагреватель укладывают непосредственно под бетонное покрытие без стадии бетонной заливки, остановимся на некоторых нюансах его монтажа подробнее. Пленка может быть уложена только на идеально ровную поверхность, поэтому на плиту перекрытия нужно нанести стяжку с применением самовыравнивающегося состава.

Пенофол создаёт хороший экранирующий слой. На него полосы пленки можно уложить встык, приклеив их к основанию двусторонним скотчем, а между собой – монтажным.

Схема подключения инфракрасного пола

Даже на этой схеме видно, насколько аккуратно и изящно выглядит монтаж инфракрасного пола, который по-другому называют пленочным

Перед укладкой рулон нагревательного элемента нужно нарезать на мерные полосы, длина которых составляет расстояние от стены с терморегулятором до противоположной стены. Полосы укладывают параллельно друг другу. От стены до ближайшей полосы должно быть расстояние в 10 см, а от стен до торцевой части полосы – 5-10 см.

Между собой полосы должны находиться с промежутком в 1 см. Этот зазор необходим и при укладке кабеля для температурного датчика, который помещают под пленку.

Процесс подключения теплого пола к терморегулятору подробно показан на видео, которое мы
и предлагаем вам посмотреть.

Если на теплый пол предполагается укладывать ламинат, нагревательные элементы лучше защитить слоем полиэтиленовой пленки. Если же будет использован линолеум, гидроизолятор можно не применять.

vannapedia.ru

Устройство электрического теплого пола: технология

Технология устройстваТеплый пол является новейшим видом системы обогрева. Данное отопление большими шагами набирает популярность как среди специалистов теплоснабжения, так и среди обычных жителей частных домов и квартир.

Теплые полы являются не простой отопительной системой, они имеют определенные нюансы при монтаже и во время эксплуатации.

Существуют две отличающиеся разновидности нового вида обогрева: водяные и электрические теплые полы. Устройство электрического теплого пола бывает разнообразное, поскольку существует несколько видов настилов, имеющих электропитание.

Электрический теплый пол: принцип действия и устройство

кабель полОбратив свой взгляд в сторону электрических теплых полов, как основной или дополнительной системы обогрева в вашем жилом помещении, нужно быть готовым к различным трудностям, связанным с выбором одной из разновидностей нагревательного настила, а также организацией качественного подключения электропитания.

Поскольку теплый пол является электрическим прибором, который может устанавливаться в местах с повышенной влажностью, необходимо досконально изучить все требования к данному оборудованию по электробезопасности и беспрекословно их соблюдать.

Невыполнение требований монтажа может привести к нежелательным последствиям, таким как короткое замыкание проводки, следствием которого бывает пожар и поражение электрическим током жителей помещения.

Чтобы этих событий не происходило, стоит качественно монтировать все контактные соединения и обязательно установить в водном распределительном электрическом щите отдельный автоматический выключатель. Данным «автоматом» будет индивидуально защищаться система теплых электрических полов.сравнеие полов

кабельный полТермоматы

Электрические теплые полы имеют ряд разновидностей напольных настилов для обогрева:

  • кабельный теплый пол;
  • настил в виде матов;
  • инфракрасный теплый подпол.

Выбирая свой тип обогревательной системы, установленной под финишным половым покрытием, необходимо узнать каждый электрический настил подробнее.

Выбирая электрический теплый пол для своей комнаты, необходимо помнить о толщине «пирога» данной конструкции, поскольку получается, что современная система обогрева препятствует ходу дверей или встроенных шкафов.

Не стоит уменьшать и толщину стяжки, это часто приводит к разрушению настила и повреждению конструкции теплого электрического пола.

Разновидности теплых электрических полов

Ик полНа ик-пленку можно сразу укладывать финишное покрытие

Электрический теплый пол имеет несколько разновидностей, что позволит каждому клиенту выбрать именно свой вариант, подходящий под определенные условия и соответствующий требованиям.

На сегодняшний день существуют следующие типы электрических настилов:

  1. Кабельный тепловой покров. В основе системы обогрева данного вида лежит одно или 2 жильный электрический кабель, который имеет несколько слоев изоляции. Преимуществом этого вида обогревательной системы является то, что вы приобретаете все устройства для настила по отдельности и можете самостоятельно планировать длину кабеля, для соединения которого существуют специальные герметичные муфты. Выбирая кабельную продукцию для теплого пола, следует выбирать качественную продукцию, так как вы организовываете отопление для себя.
  2. Инфракрасный теплый пол. Инфракрасный покров является наиболее новой подпольной системой обогрева. Для ее установки не требуется организация стяжки, что позволяет уменьшить толщину слоев «пирога» настила. Работа данной системы обогрева основана на инфракрасном излучении, в результате чего нагреваются предметы, а не воздух, за счет чего тепло в помещении задерживается на более продолжительный период и не так быстро выветривается. Само устройство представлено в виде пленки, на которой нанесены специальные линии разрезов, поэтому отдельные куски нагревательных элементов можно располагать произвольно по комнате, как требуется хозяину.

    Кабельный полВыбирая кабельный обогрев, следите за качеством приобретаемого провода

  3. Электрический пол в виде матов. Электрические маты имеют схожее устройство с кабельным теплым полом, поскольку мат представляет собой тот же кабель, закрепленный на пластиковой решетке, которая служит для фиксации кабеля и армирования поверхностной стяжки. Маты бывают разных размеров и имеют точки подключения, которые выполнены таким образом, чтобы к ним можно подключать как силовой кабель на вывод, так и дополнительные элементы.

Система электрического теплого пола состоит не только из нагревательных элементов.

Важнейшую роль в этом виде обогрева семейного очага играет терморегулятор с присоединенным термодатчиком, который располагается на одном уровне настила с нагревательными элементами.

Терморегулятор для электрического теплого пола

Терморегулятор для электрического теплого полаНастроенный на определенную температуру термостат будет самостоятельно поддерживать необходимый уровень обогрева

Сегодня тяжело представить любую разновидность системы электрических теплых полов без терморегулятора, поскольку это устройство считается «мозговым центром» нового вида отопления. «На его плечи» ложится контроль температурных показателей в помещении.

Именно термостат помогает своевременно коммутировать систему, не создавая перерасхода электроэнергии и поддерживая комфортную обстановку. Прибор реагирует на данные от термодатчика, который подключается к нему при помощи специального термозащитного кабеля.

регулятор полаТермостат производится с механической и автоматической регулировкой температуры. Автоматический терморегулятор может иметь цифровой дисплей, на котором отображается существующая температура в помещении и другие параметры.

Регулировка и контроль процесса работы отопительной системы можно производить при помощи пульта, что удобно, но значительно повышает стоимость устройства.

Электро полМеханический термостат имеет регулировочную ручку, при помощи которой вы самостоятельно выставляете (на градуированной шкале) значение температуры, подходящее именно вам, поскольку «комфортная температура» у каждого человека своя.

Терморегулятор находится в работе постоянно и, как только датчик подаст ему сигнал отклонения от установленного значения температуры, коммутирует систему электроснабжения, запуская ток в нагревательные элементы или прекращая питание.

Терморегулятор находится постоянно под напряжением и выполняет коммутационную работу, поэтому не стоит экономить на этом устройстве.

Оно должно быть изготовлено из качественного материала и иметь надежные контактные соединения, так как на них ложится основная нагрузка.

Принцип действия и особенности электрических теплых полов

пленка икКак было сказано выше, устройство теплого электрического пола имеет ряд особенностей. Сам принцип действия системы отопления заключается в преобразовании электрической энергии в тепловую. При этом широко используются свойства проводников, а именно их сопротивление.

Для более понятного описания можно привести пример с лампочкой. В сети переменного тока напряжением 220 В лампочку подключают к двум проводникам, которые в простонародье называются «фаза» и «ноль».

В нашем случае лампочкой является нагревательный элемент, а местом подключения – терморегулятор, именно на его выводах происходит стыковка кабеля нагрева и силовой проводки.

Особенности кабельных и матовых настилов

Электро матыКоличество стыков должно быть минимальным

Кабельные и матовые теплые полы имеют похожую конструкцию. В обоих видах устройства нагревательным элементом является кабель.

Выбирая кабель или маты для своего помещения, необходимо заранее просчитать необходимое количество материалов. Так как количество стыков должно быть минимальным, поскольку именно места соединений являются слабыми точками всей системы.

кабель напольныйВыбирая теплый пол, стоит учитывать размеры и назначение комнаты, в которой будет применяться настил, а также показатели мощности самого элемента нагрева, в данном случае кабеля.

Зная площадь комнаты, ее тип (кухня, ванная, балкон) и назначение монтируемого теплого пола (основной обогрев или вспомогательный), по приведенной ниже таблице можно определить мощность устройства в целом.

потребление тепла

Устройство инфракрасного теплого пола

ик полТолщина ИК-панелей не более 2 мм

Технология изготовления инфракрасных теплых полов является самой современной. Данный тепловой настил создается в виде пленки, которая имеет двухслойную структуру. Общая толщина изделия 1-2 мм.

Внутри пленки располагаются нагревательные элементы биметаллические пластины, которые соединяются между собой при помощи тонких медно-серебряных проводников (используются материалы с лучшей проводимостью).

Разрезать ик пленкуДанное изделие может секционироваться, отделятся по соответствующим линиям, нанесенным на материал. Это позволяет куски располагать в нужных местах, каждый из которых имеет контакты для присоединения проводников.

При нагреве пластины, расположенные в пленке, излучают тепловую энергию, которая передается при помощи инфракрасного излучения с поверхности изделия за счет верхнего карбонового слоя.

При организации подключения любой из разновидностей теплых полов следует сопоставлять суммарную мощность нагревательных элементов с мощностью терморегулятора.

Допустимые параметры, указанные на приборе, не должны быть ниже общей мощности настила, так как результатом может быть возгорание термостата и короткое замыкание.

Установка электрических теплых полов

После того, как вы окончательно выбрали тип применяемого теплого электрического пола, можно заняться подготовкой основания и непосредственно монтажом. Подробнее о монтаже термоматов смотрите в том видео:

Перед тем, как укладывать электрический кабель, маты или пленку, нужно качественно подготовить основание.

Обязательным требованием при применении различного вида теплых полов является выравнивание чернового перекрытия или его ремонт. Если в начальный момент монтажа не выровнять поверхность, то в дальнейшем при организации «пирога» настила могут возникнуть проблемы, связанные с неравномерным прогревом всей площади пола.Установка электрических теплых полов

Установка электрических теплых половПоверх чернового перекрытия принято делать слой гидроизоляции. Для этого может применяться как специальная пленка, так и рубероид. Следующим слоем «пирога» является утеплитель, в качестве которого применяют пенопласт или пенополистирол толщиной 2-3 мм.

Плиты материала необходимо укладывать плотно друг к другу без просветов и зазоров. Поверх утеплителя можно уже раскладывать нагревательные элементы и подключать их.

Особенности организации электрического настила при помощи кабеля и матов

Пенополистирол панельУтеплитель не даст теплу рассеиваться вниз

Первые слоя настила теплого пола для всех вариантов одинаковы. С недавним появлением специализированного утеплителя – пенополистирола, предназначенного для теплого пола, стало удобно монтировать водяные трубы и нагревательный кабель, поскольку на каждом листе есть специальные пазы, куда вставляются элементы нагрева.

Данное изобретение позволяет укладывать электрический кабель как зигзагом, так и спиралью с различным шагом (пазы удалены друг от друга на 5-8 см). Поверх уложенного кабеля можно организовать тонкий слой наливных полов (по верхнему уровню нагревательного элемента) или накрыть конструкцию листовым материалом (влагостойкой фанерой, ОСБ-плитой или ЦСП). Следующим слоем является уже финишный настил.

укладка кабеляКабель подсоединяется к термодатчику

Электрические маты нельзя укладывать на рассмотренный выше пенополистирол, поскольку они представляют собой кабель, закрепленный на сетке, поэтому для матового пола рекомендуется применять обычный плоский пенополистирол.

Раскатывая маты и укладывая кабель, не забудьте установить термодатчик (чтобы не касался нагревательных элементов) и вывести от него провод, который связывает его с регулятором.

Все муфты и стыкующие части нагревательных элементов должны быть установлены в одном уровне с матами и кабелем.

Вывод делается в одном месте строго под терморегулятором, при этом термостат должен устанавливаться от пола на высоте не менее 1 м.

Установка инфракрасного теплого пола

Одним из преимуществ инфракрасного теплого пола является толщина пирога. Данный настил считается однородным устройством (без выпуклых поверхностей), поверх него сразу монтируются ОСБ-листы или фанера, на которые в дальнейшем укладывают ламинат, ковролин или линолеум. Толщина «пирога» инфракрасного настила бывает от 2 до 4 см. Подробнее о процессе укладки смотрите в этом видео:

Установка инфракрасного теплого полаВ качестве утеплителя принято применять специальную полиуретановую подложку с отражающей поверхностью (толщина 0,4-0,8 см), на которую стелют пленку.

Выше было сказано, что все сегменты инфракрасной пленки имеют контактные выходы, к ним параллельно подсоединяются проводники, которые впоследствии стыкуются в одной муфте, откуда и производится вывод на терморегулятор.

При монтаже инфракрасного настила необходимо заранее учитывать места укладки пленки, поскольку не рекомендуется устанавливать данную систему обогрева под тяжелыми предметами (шкафами, стиральными машинами, тумбами).

Теплый электрополПодводя итог статье, нужно сказать, что различные виды теплых электрических полов имеют как схожие черты установки и принцип действия, так и различия. Выбирая «свой вариант» системы обогрева, каждый хозяин может воспользоваться изложенным материалом.

Процесс выбора очень важен, поскольку перед покупкой изделия стоит ознакомиться со всеми достоинствами и недостатками, а также узнать параметры мощности для комнаты, где будет устанавливаться обогревательная система.

gurupola.ru

Электрический тёплый пол своими руками устройство и схемы

Технология монтажа электрического теплого пола

Начиная работы по устройству электрического подогрева полов в квартире или помещениях, с использованием резистивного нагревательного кабеля, требуется выполнить некоторые расчёты:

  • найти требуемую мощность в расчёте на квадрат площади без учёта занимаемой стационарными предметами меблировки и т. п.;
  • учесть общую мощность потребления, считая допустимым максимумом от 2 до 4 кВт (выделяется на стандартную квартиру в многоэтажном доме).

Вычисления ведутся по нормам рекомендуемой мощности для помещений различного назначения:

  • спальные комнаты от 100 до 150 Вт на квадратный метр;
  • кухня, прихожая и коридор 150 Вт на квадратный метр;
  • санитарные помещения 180 Вт на квадратный метр;
  • балконы и лоджии 200 Вт на квадратный метр.

Примерный расчёт для помещения кухни, площадью 9 квадратных метров, в которой обогревается 5 квадратных метров (4 заняты мебелью, плитой, холодильником). Результат составляет 150×5=750 (Вт). Для кухни потребуется кабель, имеющий соответствующую мощность. Приобретается 32-х метровый отрезок, мощностью 800 Вт. Находится шаг его укладки на указанной площади: 5×150/32=23 сантиметра.

Выполнение монтажных работ включает:

  • выбор и подготовку места установки в помещении блока управления (термостата). Его следует ставить не выше 100 сантиметров на свободной для доступа стене. Под корпус прибора готовится соответствующее отверстие в стене;
  • к блоку подводятся силовые провода питания и заземляющий провод;
  • перпендикулярно выполняется канавка в стене для прокладки проводов к кабелю нагревателя;
  • выполнение теплоизолирующего слоя, толщиной не менее 2-х сантиметров;
  • по настилаемой через 50 сантиметров монтажной ленте укладывается кабель, согласно предварительно рассчитанной схеме (змейкой, спиралью) в зависимости от его типа так, чтобы его укладка нигде не пересекалась и не соприкасалась;
  • соединение силовых проводов питания и нагревательного кабеля выполняется с помощью муфты, с расчётом её дальнейшей заделки в стяжке;
  • установку в гофрированной пластиковой трубке термодатчика;
  • проверку тестером целостности жил кабеля и мегомметром сопротивления изоляции;
  • заливку стяжки пола, её толщина составляет от 3 до 5 сантиметров.

После того, как выполненная стяжка окончательно затвердеет, выполняется подключение заземляющих, питающих и проводов датчика температуры к соответствующим винтам на колодке блока управления.

Устройство пленочного теплого пола включает примерную последовательность действий:

  • очистка и подготовка поверхности несущей основы пола;
  • настил подложки фольгированным слоем вверх;
  • укладка на подложку плёнки, предварительно нарезанной по размерам обогреваемой части пола. Выполняется медными контактами вниз к стене с терморегулятором, матовой стороной наверх. Слой закрепляется скотчем;
  • изоляция не подключаемых медных контактов;
  • подключаемые контакты фиксируются на проводах питания и подключаются к плёнке, контакты изолируются скотчем;
  • установленная плёнка закрепляется на фольге скотчем;
  • для теплового датчика и датчика под плёнку, в районе размещения терморегулятора, в фольге выполняются канавки на расстоянии не менее сантиметра;
  • в любом месте фольгированным скотчем крепится заземляющий провод, тем же скотчем соединяется фольга слоёв подложки;
  • к блоку терморегулятора подключаются провода питания, заземление и датчиков;
  • проверка работоспособности плёночных модулей в собранной системе, через минуту после включения должен нагреваться каждый;
  • укладывается напольное покрытие.

Обогрев пола под плиткой

Если Вам необходимо установить
обогревательную систему под укладываемую плитку, а поднять
пол у Вас нет возможности, рекомендуется воспользоваться
нагревательным кабелем, уложенным в специально предлагаемую
для этого сетку.

Кабель диаметром 2,5 мм
укладывается в так называемый мат, имеющий ширину 0,5 метра
и длину не менее 4 метров. Мощность такого кабеля на 1 м2
составляет 100 Вт, что позволяет обеспечить комфортный
подогрев кафельного пола. Укладка дополнительной
теплоизоляции в данном случае не производится, иначе
раствор, соединяющий плитку, из-за перегрева потеряет
прочность.

Обогревательный одножильный
кабель хорошо экранизирован, не боится воды. Так называемый
«тёплый мат» укладывают на основание. Если необходимо
сделать поворот кабеля, делается надрез сетки мата.

После того как система
практически установлена, в неё укладывается датчик
температуры пола, помещенный в гофрированную защитную
трубку. После этого установленный терморегулятор подключают
к кабелю и к датчику, сверху кладется на раствор плитка.

Для идентификации каждый тип
кабеля имеет буквенно-цифровую маркировку, кроме того
отличается цветом. Диапазон мощностей терморегуляторов
входящих в состав системы до 3,5 кВт.

Устройство и принцип работы

Любой электрический пол, в самом общем случае, представляет многослойную структуру. Она может включать слой термоизоляции, слой основы, уложенные нагревательные элементы, армирующий слой на который укладывается половое покрытие. В зависимости от применённых в системе элементов, места её установки и целого ряда факторов, есть свои особенности в послойном устройстве электрических тёплых полов.

Выделение тепла происходит в результате прохождения электрического тока через распределённые нагревательные элементы, имеющие высокое резистивное сопротивление. Такие термоэлектрические нагреватели выполняются в виде резистивных (с одной или двумя жилами) или саморегулирующихся кабелей, плёнок с углеродным и биметаллическим покрытием, нагревательных стержней.

Тепло, выделяемое в результате преобразования электроэнергии в резистивных нагревателях (кабели, стержни, плёнки), может легко регулироваться. Для этого в системах применяются автоматические и ручные терморегуляторы. Одним из достоинств тёплых электрических полов есть лёгкость автоматизации управления температурным режимом. Возможность программирования работы тёплого пола на любое время, значительно повышает комфортность его эксплуатации.

Применение автоматических блоков позволяет значительно (до 50%) увеличить экономичность энергопотребления. Однако и ручная установка температуры на блоке, с возможностью его работы в режиме термостата, также даёт существенную (не менее 30%) экономию электроэнергии.

Проведение расчета

Как рассчитать теплый пол? Как рассчитывается мощность теплого пола? Расчет электрического теплого пола может проводиться благодаря уже подготовленным таблицам, которые предлагает изготовитель. Расчет мощности теплого пола такой же. И согласно расчетам потерь тепла в каждой комнате выбирается нужный шаг установки провода. Также рассчитывает его длина.

Если планируется установка инфракрасного пола под ламинат уложенный своими руками, то расчеты в данном случае становятся еще легче. Надо лишь сделать подбор нужного числа компонентов, которые смогут покрыть предполагаемую площадь.

Не забудьте в расчеты включить кабель, с помощью которого будет осуществляться подключение терморегулятора к теплому полу. Также составляется схема подключения терморегулятора теплого пола, которая должна отражать данную процедуру. Потом осуществляется подключение теплого пола к электричеству.

Так выглядит схема терморегулятор, схема подключения

Подключать к розетке электро пол ламинированный запрещено.

Нагревательные элементы водяного теплого пола и их расчет

Водяной теплый пол – популярная система обогрева, в которой теплоносителем является вода, которая берется из отопительной системы или центрального «горячего водопровода».

Также для подогрева теплоносителя применяют электрические и . Теплоноситель перед тем, как попасть в нагревательные элементы, подается на коллектор, который является главным распределительным центром данного вида отопления.

В системе центрального отопления и водопроводе вода имеет достаточно большую температуру (60-80 0 С), а сам теплый пол должен нагреваться до 30-40 0 С.

Для этого на коллекторе устанавливаются расходомеры, которые контролируют подачу теплоносителя в каждый контур.

Контуром в системе отопления водяного теплого пола называется отдельный трубопровод. Поскольку коллектор устанавливается один на всю квартиру или дом, к нему подключается множество труб при установке данного вида обогрева по всей квартире. Трубы, являясь нагревательным элементом, должны иметь гибкую структуру и выполнятся из надежных материалов, не деформируясь при изменении температур.

Существует несколько разновидностей нагревательных элементов, которые имеют определенные особенности:

  • полипропиленовые трубы;
  • медные трубы;
  • гофрированные трубы из металла;
  • металлопластиковые нагревательные элементы.

Медные и стальные элементы системы обладают наилучшей теплопроводностью, но не так часто применяются, как металлопластиковые и полипропиленовые, из-за своей стоимости.

гидроизоляцию, армирующую сетку, к которой крепятся нагревательные элементы, сами трубы, цементно-бетонную стяжку и финишное покрытие.

Способы укладки труб

На сегодняшний день широко применяются два метода укладки нагревательных элементов:

  • зигзаг;
  • спираль.

Укладка труб спиралью или улиткой (2 название) осуществляется в больших помещениях, местах с долговременными заморозками и северных регионах страны. Так как эта система укладки подразумевает большие затраты теплоносителя соответственно получается интенсивный обогрев комнат.

Теплый водяной пол с методом укладки труб спиралью часто используется для организации основного источника отопления. Такой новый вид отопления способен равномерно прогреть финишный настил и все помещение в целом, создавая отличный микроклимат.

Уложить нагревательные элементы зигзагом можно в любом помещении. Данный метод требует меньшее (чем при спирали) количество теплоносителя для создания комфортной обстановки в помещении. Но существует один недостаток данной системы труб – это неравномерность нагрева. Поскольку вода подается в начале контура, а забирается на его конце, ощущаются плавный перепад температуры настила, имеющий такое же направление.

Чтобы избежать такое явления, применяют систему труб «двойной зигзаг», с подачей воды от разных отопительных контуров. Это позволяет организовывать равномерный обогрев. При укладке труб зигзагом часто используют теплый пол, как дополнительный вид обогрева для небольших помещений (ванные комнаты, балконы).

Следует помнить, что в зависимости от атмосферных особенностей места установки теплого пола и климатического пояса, а также с учетом требований самого хозяина к комнатной температуре, расстояние между трубами теплого пола при обоих способах укладки может быть разное.

Способы установки электрического теплого пола

Варианты установок электрических теплых полов могут существенно отличатся:

  1. Монтирование в слой стяжки, после чего укладывается напольное покрытие;
  2. Укладка теплого пола поверх стяжки под плитку;
  3. Укладка непосредственно под напольное покрытие (пленочные полы).

Первый вариант подходит для обогрева в жилых комнатах, в ванной, в кухне, на лоджии. При этом подразумевается установка кабельных теплых полов. Под саму систему укладывается гидроизоляция и слой утеплителя. Сверху формируется небольшой слой стяжки.

Если этажом ниже находится утепленное помещение, то можно укладывать электрический теплый пол под плитку без дополнительного слоя теплоизоляции и монтирования в стяжку. Слой плиточного клея и сама плитка достаточно защищают нагревательные элементы. Однако следует уточнить в инструкции приобретаемого изделия о возможности такой укладки.

Если необходимо установить теплый пол под ламинат или линолеум, и нет желания проводить капитальные работы, связанные с заменой стяжки, то лучший теплый электрический пол для этого – пленочный (инфракрасный). При этом укладывается слой утеплителя в виде вспененного полиэтилена с фольгированной поверхностью поверх имеющейся стяжки. Далее – электроэлементы. При необходимости добавляется слой гидроизоляции и непосредственно напольное покрытие.

Виды электрических теплых полов:1 – Кабельный; 2 – Кабельный с армирующей сеткой; 3 – Пленочный (инфракрасный).

Важно: Использовать пленочный теплый пол под плитку нельзя, как и монтировать его в стяжку. .

I. Водяной тёплый пол на деревянной подложке

Устройство тёплых деревянных полов отличается от общепринятого тем, что нагревательные элементы не заливаются бетоном, а укладываются внутрь специально сделанной для них конструкции и, затем, оборачиваются фольгой. После этого сверху на обогревающую сиситему укладывается чистовой пол, желательно сделанный из твёрдых пород дерева или из ламината. Как уже было сказано, чем плотнее материал, тем он охотнее передает тепло, поэтому сосна и липа для пола, который укладывается на тёплый пол подходят меньше, чем дуб и клён.

  1. По периметру конструкции теплого пола и декоративного пола укладывается демпферная (иначе — компенсационная) лента, которая будет компенсировать расширение материалов.
  2. тобы тепло из теплоносителя не уходило в конструкцию, к которой он крепится, ее нужно утеплить. Для этого между лагами, уложенными на черновой пол прокладывается слой утеплителя. Например, экструдированный пенополистирол или базальтовая вата.
  3. Последнюю обязательно нужно укрывать, изнутри и снаружи парогидрозащитной плёнкой. Это нужно, чтобы в материал не попадала влага из деревянных конструкций и он не замокал.
  4. Для укладки труб или кабелей с помощью сосновых досок или плит ДВП или ОСБ устраиваются пазы для их укладки.
  5. Трубы укладываются в пазы заподлицо, оборачиваются фольгой и крепятся металлическими пластинами.
  6. На конструкцию сверху настилается чистовой пол.

Распределение узлов управления и нагревательных элементов

Вначале следует создать план монтажных работ теплого электрического пола. При этом необходимо учесть, что нагревательная пленка или провод не должны располагаться в местах, где будут установлены электроприборы и массивная мебель. В одном контуре все нагревательные элементы греются одинаково, и если появится некоторое ограничение тепла, например, в виде массивной мебели или электрических приборов, то нагревательные элементы перегреются и выйдут из строя, а мебель может повредиться от перегрева.

Схема принципа работы электрического теплого пола.

В итоге схема укладки электрического пола чаще всего бывает в виде неправильной фигуры. При этом в будущем перестановка мебели крайне нежелательна, потому что такие действия отрицательно скажутся на работе всей системы. Для каждой комнаты рекомендуется организовать отдельные контуры теплого пола, которые будут иметь свои отдельные регуляторы и подвод питания. Если проводится заливка стяжки, то между ними по полу прокладывается демпферная лента.

Электрические полы с подогревом подробная характеристика системы

Между пластинами – полосы фольги шириной 20…25 см — отражающий слой. И — трубу:

Для усиления отражательного эффекта поверх труб постелены металлические листы, то ли алюминиевые, то ли из оцинкованной стали. Поверх – ламинат, но не паркет!

На рисунке не показан слой листового материала поверх лаг, но можно и без него, хотя с ним — надёжней. Почему? При большом расстоянии между лагами доски 20…25 мм толщиной могут прогибаться под весом мебели и людей. (Тем более если это не доски, а полосы из ДСП.) При более толстых же досках расстояние от труб до поверхности пола увеличивается, отчего пол придётся греть сильней…

Такое основание не годится для паркета, т. к. оно весьма подвижное, гибкое. Для паркета нужно бетонное основание, и подложку (фанеру) прочно прикрутить к бетонному основанию. А для ламината годится.

Второй вариант больше подходит для укладки трубы «змейкой», а фото, иллюстрирующие этот вариант монтажа, приведены ниже.

Пошаговый процесс монтаж кабельного пола

Сам процесс монтажа условно делится на несколько этапов:

  • подготовка основы пола;
  • составление плана обогреваемой комнаты;
  • монтаж нагревательного контура;
  • монтаж точки подключения;
  • заливка бетонной стяжки.

Постараемся дать как можно более полное описание каждого этапа.

Этап #1 – Подготавливаем основу пола

Старое напольное покрытие необходимо снять, освободив плиту перекрытия. Трещины свыше 1 мм нужно расширить перфоратором до 1,5 см. Рыхлую поверхность бетона убрать. Очищенное перекрытие смочить водой. Все отверстия, сколы и трещины забетонировать.

Конечно, подготовка перекрытий – это не самая приятная работа, но выполнить её необходимо тщательно: поверхность должна быть идеально ровной

Проверить горизонтальность поверхности, при необходимости выровнять её. Высохшую стяжку пропитать гидроизолирующим составом. Через пару часов можно продолжить работу.

Этап #2 – План обогреваемой комнаты

Перед дальнейшей работой, необходимо составить подробнейший план обогреваемой комнаты, содержащий схему расположения нагревательного кабеля, терморегулятора, соединительной муфты, температурного датчика.

Составление подобного плана – это обязательная часть работы. Не забудьте указать на нем все размеры. Когда придется ремонтировать полы, вы убедитесь в ценности этого документа

План необходим не только для упрощения работ, но и выручит, если возникнет необходимость найти поломку на участке, скрытом от глаз.

Этап #3 – Монтируем нагревательный контур

В полу и на стене штробим каналы для кабеля электросети, кабеля от температурного датчика, холодного соединительного вывода. В том месте, где будет находиться датчик температуры, нужно проштробить место для укладки его внутри в гофротрубе. Затем нужно удалить весь мусор и пропылесосить пол. На поверхность можно выложить экранирующий слой.

Вот тут и могут проявиться положительные качества кабеля. Если помещение имеет замысловатые контуры, да ещё и предметы мебели, под которыми кабель прокладывать нельзя, то панели тут уложить сложнее, чем кабель

На полу саморезами закрепляем монтажную ленту. Нагревательный кабель прокладываем змейкой по всей намеченной площади. К монтажной ленте он должен быть прикреплен через каждый 3 см. Кабель не должен пересекаться или касаться соседних витков. Расстояние от ближайшей стены до элементов должно быть не менее 5 см., а от прочих приборов обогрева – 10 см.

Сопротивление кабеля не должно отклоняться от значения, указанного на муфте, больше чем на 5-10%. Загерметизированную гофротрубу с датчиком температуры помещаем в отведенное для неё место.

Этап #4 – Монтаж точки подключения

Устанавливаем терморегулятор, подключаем к нему датчик температуры. Терморегулятор, предусмотренный для изменения рабочего режима теплого пола, должен располагаться на стене не ближе 30 см от уровня пола, в удобном для владельца месте.

Сам датчик должен находиться в толще пола, примерно в 50-70 см. от стены, где прикреплен терморегулятор. Если датчиков несколько, то места их расположения должны быть определены товаропроизводителем.

Терморегулятор управляет работой электрического теплого пола, к нему подключен источник питания, сами нагревательные элементы и температурный датчик

К терморегулятору должны подходить кабели от электрического теплого пола, температурного датчика в гофротрубе и электросети. Включение режима нагрева пола отображается на панели терморегулятора индикатором.

Этап #5 – Заливаем бетонную стяжку

В процессе заливки бетонной стяжки нужно следить, чтобы не возникало пустот, не образовывались пузыри. Нагревательный кабель должен быть полностью закрыт раствором. После завершения заливки нужно ещё раз замерить сопротивление в системе.

Бетонная стяжка должна полностью затвердеть. По технологии на это отводится 30 дней. Только после этого можно будет смонтировать напольное покрытие.

Мы предлагаем вам видео на тему монтажа кабельного пола.

Электрический пол на основе термомата

Для производства термоматов используют кабель не толще 45 мм. Его закрепляют на стекловолоконной сетке шириной 0,5 м. Кабель имеет экранированную и защищенную внешней оболочкой жилу. Для жилых помещений используют нагревательные маты с двойной жилой из-за их значительно меньшего уровня электромагнитного излучения.


Если выбрана плитка, как финишное покрытие, вместо бетонного раствора поверх кабеля заливают клей для этого вида материала, специально предназначенный для теплого пола

Принцип действия и сооружения

Нагревательный мат включает 2 элемента: собственно термомат с кабелем и гофру. Внутрь ее вставляют датчик, и она защищает его от влаги и агрессивных воздействий. Если слой клея тонкий настолько, что не может полностью закрыть гофру, нужно использовать влагостойкий датчик.

Терморегулятор в комплекте с выносным температурным датчиком, монтажные коробки, провода приобретают дополнительно. При выборе первого элемента учитывают максимум энергопотребления. Сечение проводов подбирают, ориентируясь на мощность системы и материал изготовления.


Если кабель нужно завернуть то разрезают сетку. Сам кабель резать и укорачивать нельзя. Во время монтажа он должен находиться вверху, к полу крепят сетку с использованием скотча или скоб

Процесс монтажа предельно прост, т.к. термомат — полностью готовое к установке изделие. Здесь не нужно крепить нагревательный кабель, а равномерность укладки обеспечивается самой конструкцией. Стоимость у него выше, чем у пола кабельного, зато он обладает массой преимуществ, в число которых входит и более быстрый прогрев поверхности.

Монтаж тепловых матов

Перед раскладыванием теплового мата пол покрывают слоем грунтовки. Это увеличит сцепление клея с бетонной поверхностью. Обычно клей наносят сразу на мат, но если это влажное помещение, то после нанесения и высыхания тонкого слоя клея его покрывают гидроизоляцией, а затем снова клеем.

Чтобы не нарушить целостность кабеля и равномерно нанести связующее вещество, нужно распределять клеевой состав при помощи пластиковой гребенки. На клей укладывают плитку и выравнивают ее.

Плитка плюс клей в сумме должны давать 20 мм, хотя отдельные производители рекомендуют минимум 50 мм. Объясняют это тем, что при такой толщине прослойки тепло распределяется более равномерно.

На фото изображена последовательность укладки теплого пола из тепловых матов под плитку, начиная от выбора места (1) до укладки плитки (7). Монтаж упрощается, если помещение имеет прямоугольную форму

В соответствии с ПУЭ обязательно следует устанавливать защитное отключение, гарантирующее безопасность и автоматический выключатель. Если систему монтируют в ванной, терморегулятор следует вынести в смежное сухое помещение.

Галерея изображений
Фото из

В устройстве теплых полов с применением электрических матов этапов значительно меньше. Однако подготовку основания проводят в том же порядке: ремонтируют, при необходимости выравнивают, убирают пыль и сор Дождавшись полного застывания стяжки, укладывают маты. При их использовании нет необходимости в устройстве арматурной сетки и в креплении к ней кабеля По уложенным согласно схеме матам заливается цементно-песчаная или полимерная стяжка. Ее укладывают не только по обогревательной системе, но и по незанятым матами участкам

Шаг 1: Устройство стяжки по основанию

Шаг 2: Укладка матов по отвердевшей стяжке

Шаг 3: Заливка стяжки по электрическим матам

Шаг 4: Устройство напольного покрытия

Электрический теплый пол своими руками технология монтажа

Монтаж теплого пола следует начать с устройства места установки терморегулятора и прокладки к нему штроб для электрических кабелей. Посадочное место блока управления представляет не что иное, как обыкновенное гнездо с пластиковой коробочкой, в которое устанавливают розетки и выключатели. Определившись с местом установки терморегулятора, с помощью специальной коробки высверливается посадочное место. От него прокладывается штроба к распределительному щитку и к полу.

Следует понимать, что схема подключения электрического теплого пола предусматривает его подсоединение не в распределительную коробку, а непосредственно к квартирному электрощитку. Систему подогрева пола в обязательном порядке необходимо посадить на отдельный автоматический выключатель. С учетом всего этого и нужно выполнить прокладку штроб.

После того как штробы готовы, можно устанавливать пластиковый подрозетник (в отверстие он крепится с помощью алебастра), прокладывать в него кабели подачи питания и приступать к укладке нагревательного мата.

Прокладка проводов для электрического теплого пола фото

С нагревательными кабелями дела обстоят довольно просто. Чтобы покрыть полметровой полосой всю обогреваемую площадь, мат необходимо научиться разрезать особым образом. Раскатав его на необходимую длину, в сетке, на которой крепятся кабели, делается разрез, после чего вы сможете развернуть мат в любом направлении, в том числе и в обратном. Вот так змейкой с учетом рельефа местности и раскладываются все нагревательные кабели. После того, как мат будет полностью расстелен, сетка крепится к основанию пола клеем для кафельной плитки.

Пока нагревательный мат присыхает к полу, самое время заняться прокладкой холодных кабелей и монтажом температурного датчика – последовательность этих работ роли не играет. Начнем с холодных кабелей. Основное условие, которое необходимо выдержать при их прокладке к месту установки терморегулятора – это непересекаемость проводов, они должны идти параллельно друг другу и ни в коем случае не пересекаться. Крепятся холодные кабели алебастром, а их концы выводятся в коробку терморегулятора.

Устройство электрического теплого пола

Теперь о термодатчике – здесь также особых сложностей не должно возникнуть. Единственное, что необходимо, так это правильно определить его место установки. Совсем забыл, для его монтажа также необходимо сделать штробу – хотя сам датчик и имеет небольшие размеры, устанавливается он в гофре, конец которой глушится. Это необходимо для того, чтобы была возможность заменить его в случае выхода из строя.

Технология укладки электрического теплого пола своими руками

Штробу придется прорезать от его места установки до терморегулятора. Если штробу не резать, а укладывать как есть, то в процессе дальнейшей облицовки пола придется либо закладывать больший слой клея для кафеля, либо лить чистовую стяжку толще. Теперь о месте установки термодатчика. По большому счету, его можно установить в любом удобном месте обогреваемого пола с одним лишь условием – он должен располагаться четко между витками нагревательных кабелей. В этом случае его работа будет наиболее оптимальной.

Ну и завершающий этап монтажных работ – это подключение и установка терморегулятора. Как правило, с обратной стороны этого устройства расположены клеммы, на которых с помощью графических символов указано что и куда подсоединять. Кроме того, в инструкции к терморегулятору прилагается принципиальная схема его подключения

На что необходимо обратить особое внимание в процессе подключения и установки терморегулятора, так это на качественное подсоединение проводов – их концы в обязательном порядке необходимо пропаять.

Установка терморегулятора электрического теплого пола

Вот так выполняется монтаж электрического теплого пола своими руками. Ну и напоследок хочу акцентировать внимание на том, что по окончании всех работ теплый пол необходимо проверить на работоспособность. Только после этого можно заливать пол финишной и укладывать декоративное напольное покрытие. Если речь идет об облицовке теплого пола кафелем, то его можно укладывать непосредственно на провода, только использовать при этом специальный клей.

Нагревательные элементы

На современном рынке можно найти следующие нагреватели для пола:

  • кабель;
  • пленочный инфракрасный;
  • мат.

Перед тем как сделать пол с подогревом, следует правильно его подобрать из всего многообразия.

Принцип действия у всех типов элементов заключается в выделении тепла или излучения при прохождении электрического тока.

  1. Кабели подразделяются на резистивные и саморегулирующиеся. Первый имеет постоянную мощность и может быть одно- и двухжильным. Саморегулирующийся состоит из двух параллельных проводников с токопроводящим полимером, расположенным между ними. При изменении температуры на отдельных участках ток в них изменяется, и кабелю не грозит местный перегрев. Он монтируется в цементной стяжке толщиной 3-5 см.
  2. Пленочный инфракрасный нагреватель состоит из проводника в виде полос из ламинированной карбоновой фольги. Электрический ток подается по проводникам к графитовым полосам, которые генерируют инфракрасное излучение, нагревая расположенный сверху настил. В отличие от кабеля, тепло равномерно распределяется на всей поверхности наподобие солнечных лучей. Нагреватель предназначен для укладки без клея и стяжки под напольные покрытия. Он плохо переносит щелочную среду, но с гидроизоляцией его можно уложить под
  3. Нагревательный мат — это тонкий кабель с одной или двумя жилами, приклеенный к сетке из стекловолокна. Соединение элементов между собой и с источником питания производится специальными клеммами. Их ширина составляет 0,5 м, а длина может быть разной. Даже для сложной планировки их легко собрать, подключив друг к другу клеммами. Стыки дополнительно скрепляют с помощью герметика или скотча. Маты можно располагать в клеевой прослойке при укладке плиток. При этом не требуется гидроизоляция.

Устройство системы водяного подогрева пола

По типу монтажа тёплые водяные полы делятся на три вида:

І. Бетонный тип монтажа. Система обогрева при таком типе монтажа монтируется непосредственно в бетонную стяжку, предварительно утеплив и положив влагоизолятор.

ІІ. Настильный тип монтажа. В данном случае система обогрева помещается между специальными полистирольными плитами толщиной 3 см и плотностью 30 кг/м3, которые кладутся без предварительной стяжки пола бетоном. Полистирольный настил не требует ни хомутов, ни клипс, ни направляющих сеток и т. п. Он очень прочный, т. к. штампуется гидропропеллентным методом. На поверхности материала есть специальные защелки, благодаря которым трубы диаметром 16−18 мм можно устанавливать без специального крепежа. Сбоку у полистирольных плит есть специальные замки, и они скрепляют плиты в единую поверхность по принципу укладки ламината.

ІІІ. Деревянный тип монтажа:

  • реечная система, при которой применяются специальные лаги-полосы из досок или ДСП шириной не менее 28 мм для пола. Между лагами монтируются теплоотражающие пластины, в углубления которых выкладываются полимерные трубы отопления. Шаг между рейками 2 см. Главное условие — это выкладывание труб исключительно на лаги. В качестве утеплителя между лагами выкладывается полистирол или минеральная вата. Деревянное покрытие не толще 1,5 см выкладывается поверх сверху. Дерево обладает плохой теплопроводностью, поэтому покрытия большей толщины скажутся на теплообмене. В реечной системе теплоизоляционный слой гораздо тоньше, чем в модульной системе. Реечный способ лучше применять между этажами деревянного дома.
  • модульная система, при которой трубы отопления выкладываются в каналы готовых полос из ДСП толщиной 22 мм. Полосы нужны для создания жёсткой поверхности и фиксации алюминиевых пластин. Полосы в зависимости от проекта имеют ширину 13, 18 и 28 см и выкладываются на расстоянии 2 см друг от друга. Модульные пластины из алюминия имеют специальный профиль с защёлками для трубы, и теплообмен между трубой и пластиной проходит более эффективно. Если в качестве напольного покрытия будет линолеум или керамическая плитка, то поверх пластин выкладывается слой гипсоволокнистых плит. Но если в качестве полового покрытия предусмотрен паркет или ламинат, то можно обойтись и без гисповолокнистых плит.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
