Турбины ротационные на дымоход – что делать, как проверить и увеличить вытяжку, как сделать стабилизатор своими руками по чертежам и видео

Содержание

Ротационные турбины на дымоход — Портал о стройке

Тяга — движение воздушных масс, возникающее в результате разницы показателей давления на улице и в помещении. Этот процесс обусловлен многими причинами, но основной из них является различие температурных режимов внутри помещения бани (деревенского дома, загородного коттеджа и пр.) и снаружи.

Те, кто когда-нибудь сталкивался с проблемой растопки печи наверняка заметили, что в холодное время года растопить камин или печь куда легче, чем летом.

Содержание статьи:

Способы измерения тяги

Не так давно для измерения использовался специальный прибор — анемометр. Однако, с его помощью можно было получить точные показания только при условии, что дымовой поток имеет скорость движения не менее одного метра в секунду.

Сейчас существуют более современные устройства для измерения печной тяги, но их в основном используют профессиональные трубочисты, поскольку такие приборы стоят недёшево.

Проверить тягу в дымоотводной трубе, не прибегая к использованию специальной аппаратуры, можно

при помощи обычной бумаги: взять листочек тонкой бумаги (туалетная отлично подойдёт) и просто понаблюдать за его движением. Если бумажный лист наклоняется влево-право, значит, тяга есть.

С этой же целью можно воспользоваться зажжённой спичкой: определить наличие тяги можно по направлению дымка. Кроме того, существуют способы визуального определения наличия либо отсутствия тяги, а также её характер. Сделать это можно по следующим признакам:

  • о нормальной тяге свидетельствует пламя желтовато-золотистого цвета;
  • если огонь в печи имеет тёмно-красные проблески — это говорит о недостаточной тяге;
  • если во время растопки дымовой поток направлен внутрь помещения, значит, вы имеете дело с обратной тягой;
  • пламя чисто-белого оттенка и наличие шума в дымоходе может свидетельствовать о хорошей, очень сильной тяге, не требующей усиления.

Причины плохой тяги

Существует огромное количество причин, вызывающих нарушения тяги, однако, хуже всего если ситуация возникла в результате ошибочной проектировки дымохода (например, неправильно подобрано сечение трубы или неверно рассчитана её высота).

В таком случае увеличить движение воздуха в дымоходе можно только при помощи радикальных методов, то есть, проще говоря, требуется полная перестройка дымохода. Для этого необходимо обратиться за помощью к профессиональному печнику или сделать всё самостоятельно, своими руками.

По факту, к неправильной работе дымохода может привести любое, даже самое маленькое отклонение от установленных нормативов, касающихся как самого проектирования, так и монтажа.

  1. Одна из самых распространённых причин — сажа, которая образуется в процессе сжигания дров. Частицы продуктов горения склеиваются между собой и оседают на стенках дымохода, что впоследствии приводит к уменьшению его диаметра. В результате движение воздуха в дымоходе затрудняется. Поэтому дымоход необходимо регулярно чистить.
  2. Нарушение вентиляции. Наихудшим проявлением плохой работы дымохода является обратная тяга. В этом случае образующийся в результате сгорания топлива дым выходит не через трубу, как это должно быть, а прямо из топочной камеры проникает в помещение.
  3. Внешние факторы. Если никак не удаётся установить причину затруднённого выхода дыма, стоит обратить внимание на атмосферные явления. Например, вызвать нарушение тяги может сильный ветер или высокое атмосферное давление.

В некоторых случаях обратная тяга возникает только на короткий промежуток времени (1–2 дня). Происходит это в основном во время топки печи в прохладную погоду либо после продолжительного простоя топочного прибора. Объясняется это тем, что в печи уже накопился холодный воздух, который начинает препятствовать возникновению движения в дымоходе и в помещение проникает дым.

При периодическом возникновении подобных проблем необходимо точно установить причину и устранить её. Помимо этого, рекомендуется воспользоваться специальным устройством (стабилизатором тяги для дымохода) в целях организации вторичной подачи воздуха для оптимальной силы его движения по выводящей трубе.

Стабилизатор снабжён специальным клапаном, который способен предотвратить появление слишком высокого давления в случае нештатных ситуаций. Для изгнания холодного воздуха можно использовать обычную бумагу.

Для этого необходимо сжечь в печи 2–3 листочка, и тёплый воздух, поднимаясь по дымоходу, вытолкнет холод. После проведения этих нехитрых манипуляций можно растапливать печь. Чтобы обратная тяга не доставляла вам лишних хлопот, необходимо вовремя прочищать выводящую трубу.

Обратная тяга в дымоходе: что делать

Возникшие проблемы можно попробовать устранить при помощи установки специальных устройств, работающих на усиление тяги в дымоходе. Установка таких конструкций не требует особых навыков, поэтому каждый мужчина сможет это сделать самостоятельно, своими руками. Способы устранения проблем:

Установка дефлектора. Такое аэродинамическое устройство функционирует по принципу отклонения воздушных потоков. Суть работы прибора состоит в том, что при столкновении воздуха с препятствием, дефлектор мгновенно понижает давление.

Качество работы такой конструкции находится в прямой зависимости от погодных условий, в частности, от силы ветра. Чем сильнее воздушный поток — тем лучше работает дефлектор. При полном штиле прибор практически бесполезен.

При выборе этого приспособления следует обратить внимание на материал, из которого изготовлен дефлектор. Наиболее качественными считаются устройства из нержавеющего металла, так как они устойчивы к воздействию высоких температур и не поддаются коррозии, поэтому достаточно долговечны.

Установка стабилизатора

Это приспособление устанавливается своими руками на дымоотводной трубе. В нижней части приспособления находится специальное отверстие, обеспечивающее беспрепятственную циркуляцию воздуха. Своеобразная конструкция стабилизатора позволяет полностью

контролировать уровень воздуха в дымоходе.

Вместе со стабилизатором устанавливается датчик, который осуществляет надзор за температурой выходящих продуктов горения. Датчик срабатывает в момент ухудшения тяги, когда дымовые газы, накопившись в трубе, начинают её нагревать.

Увеличение длины дымоходной трубы

Этот способ считается одним из самых простых, но при его выполнении необходимо помнить о том, что существуют определённые нормативы, за пределы которых не стоит выходить.

  • Дымоход не должен быть выше расположенного рядом вентиляционного канала. Иначе продукты горения будут проникать в дом.
  • Высота дымовой трубы котельной должна быть минимум 5 метров. Идеальные же параметры — 6 и более метров от решётки до устья топки (высота флюгарки не считается).
  • Высота дымовой трубы над кровлей здания должна составлять не меньше 500 мм. В противном случае, возможно ухудшение тяги.
  • Внутреннее пространство дымохода должно соответствовать нормам пожарной безопасности: сечение трубы должен рассчитывать специалист, согласно технической документации отопительных приборов и норм СНиП.
  • Параметры сечения дымохода квадратной формы должны быть пропорциональными размерам топки в соотношении 1:1,5. (для камина 1:10 от размера топки). Диаметр трубы для дымохода котельной должен быть не меньше, чем диаметр поддувала.

При проектировании дымохода необходимо учитывать то, что на качество дымовой тяги оказывает отрицательное влияние наличие участков с наклонным или горизонтальным расположением.

Использование ротационной турбины

Турбина, установленная сверху оголовка дымохода, вращает воздух в одном направлении, создавая тем самым разряжение в дымовом канале, вследствие чего происходит усиление тяги. Кроме этой функции, устройство ещё служит своеобразной защитой от попадания мусора в дымовую трубу.

Среди недостатков можно отметить то, что в безветренную погоду турбина не может выполнять свою работу, а также при отключении отопления в тёплый период прибор всё равно продолжает функционировать. А это приводит к чрезмерному увеличению дымовой тяги.

Ознакомившись со всеми приспособлениями, предназначенными для улучшения тяги в дымоходе, любой домохозяин сможет обеспечить эффективную и безопасную работу банной или домашней печи. Однако, при этом не стоит полностью полагаться на приборы, необходимо также самим следить за состоянием отопительного устройства и вовремя проводить его чистку.



Source: bane.guru

Читайте также

виды устройств и инструктаж по врезке

Обеспечить тягу в дымоходе независимо от погоды и температуры в доме — сложная задача. В межсезонье, когда в доме холоднее, чем на улице, дым перестает подниматься по трубе. Проблему решает или монтирование вентилятора в дымоход для улучшения тяги, или предварительный прогрев печи горячим воздухом.

Согласитесь, лучше еще на этапе строительства и монтажа оборудования позаботиться о врезке вентилятора, чем столкнуться с отсутствием тяги когда на улице лютые морозы.

В этой статье мы расскажем, когда необходимо устанавливать вентилятор, а когда без его монтажа можно обойтись. А также разберемся, как самостоятельно установить устройство.

Содержание статьи:

Проверка работы дымохода

Дымоход работает правильно, если газы удаляются из помещения на улицу. Обратная тяга, когда дым попадает в помещение из трубы и печи — крайне нежелательное явление.

Признаки плохой тяги легко обнаружить:

  • при работе печи дым попадает в комнату;
  • порывы ветра на улице сказываются на движении газов в трубе, создавая реверсивное направление. Слышатся хлопки в печи и зольнике;
  • топливо трудно разжечь;
  • даже сухие дрова сгорают медленно;
  • открытие форточки, дверей резко снижает тягу.

Сложнее узнать о плохой вытяжке колонки или газового котла. Угарный газ может попадать в комнату, но его трудно почувствовать или увидеть.

Дышать таким газом смертельно опасно.

Анемометр для проверки тягиАнемометр для проверки тяги

Для точного определения характеристик работы дымохода можно воспользоваться анемометром. С его помощью измеряют скорость движения печных газов

Распространено мнение, что о качестве работы вытяжки узнают по горению спички или кусочка бумаги. Такой метод приводит к ошибке, им пользоваться нельзя. Спичка выделяет при горении в сотни раз меньше дыма, чем дрова в камине, например. Дым от спички уйдет, но это не означает полное удаление газов работающих устройств.

Точные параметры дымохода определяют с помощью специального оборудования. Если не учитывать шероховатость и протяженность стенок, скорость движения газа зависит от геометрии канала и разности давлений в комнате и в верхней части трубы.

Поток газов должен соответствовать мощности печного оборудования, газовой колонки и других устройств. Чаще всего показания прибора находятся в пределах от 12 до 20 Па.

Специалисты могут определить параметры дымоудаления, используя анемометр. Прибор компактный, удобный в использовании. Им измеряют скорость движения газов. Но нужно знать геометрию проходов, площадь сечения трубы.

Огонь в каминеОгонь в камине

Перед измерениями нужно прогреть дымоход и печь. Зимой достаточно протопить камин или пользоваться газовой колонкой в течение часа

Полученные данные сверяют с требованиями, записанными в паспорте газового или печного оборудования. Если объем удаления газов за один час недостаточен, эксплуатировать оборудование запрещается.

Приточный клапан для усиления тяги

Без поступления воздуха в помещение или непосредственно в печку, дымоход работать не будет. Форточка или щели в старых окнах — не лучший метод для притока воздуха.

Недостатки очевидны:

  1. Через щели в комнату поступает холодный воздух даже тогда, когда печка или камин не работают.
  2. В зимнее время воздух с улицы постоянно меняет среду в помещении. При этом относительная влажность воздуха резко падает, что вредно сказывается на здоровье. У человека пересыхают слизистые оболочки, возникают условия для простудных заболеваний.
  3. Форточку нужно открывать и закрывать вручную.

Гораздо эффективнее обеспечить приток воздуха . Он автоматически закрывается, когда печное оборудование или газовые нагреватели не работают.

Стеновой приточный клапанСтеновой приточный клапан

Вот так выглядит стеновой приточный клапан, который устанавливается в помещениях с печным отоплением или газовым оборудованием для улучшения притока воздуха

Для работы нагревателей нужен клапан для котельных. Устройство имеет другие характеристики, чем аналогичные по принципу действия конструкции для проветривания комнаты.

Приточный клапан ставят по диагонали или над нагретой поверхностью так, чтобы холодный воздух поднимался к потолку. Но лучше всего, если кислород подается прямо в топку. При этом не нарушается влажность и температурный режим в помещении.

Когда нужно увеличивать производительность дымохода?

Плохая тяга не всегда является единственной причиной для работ с дымоходом. Увеличить скорость удаления угарных газов может потребоваться в случае, если к вытяжке от печки подключается дополнительное оборудование.

Разрешается использовать дымоход для подключения колонки, если оборудование находится на одном этаже. И если дымоход имеет достаточный для эксплуатации запас по объему дымоудаления.

Еще одной причиной для усиления тяги в дымоходе является установка более мощного нагревателя. Требуемые параметры дымохода указываются в паспортных данных изделия.



Плохо горят дроваПлохо горят дрова

Также стоит обратить внимание, на то, как быстро получается разжечь огонь в печке. Например, при слабой тяге сырые дрова не будут гореть

Если объемы удаляемых газов не совпадают с возможностями существующей системы, то дымоход нужно модернизировать.

Простые способы усиления тяги

Полностью меняют дымоход в крайнем случае. Начинать стоит с более простых методов.

Для начала старый дымоход нужно и грязи. Используют для этого специальные металлические ершики.

Если на этапе строительства каналы и труба не были утеплены, стоит . Теплые газы выводятся эффективнее, чем остывшие. Кроме этого, нужно исключить конвективные потоки внутри дымохода, когда по холодной стенке воздух идет вниз, создавая помехи восходящим потокам.

Еще одним действенным способом усиления тяги является уменьшение количества изгибов в системе дымоудаления. Частичная перестройка дымохода обходится дешевле полной замены системы.

Принцип работы дефлектораПринцип работы дефлектора

Популярным способом усилить тягу в дымоходе является монтаж дефлектора. Ветер становится помощником, а не создает порывы обратной тяги

Также можно использовать ротационную турбину. Во время ветра турбина раскручивает крыльчатку, обеспечивающую дополнительное разряжение на выходе дымохода.

Не менее действенный способ усиления тяги – наращивание высоты дымохода. От высоты дымохода зависит скорость движения газов и, соответственно, производительность системы в целом.

Мы рассмотрели пассивные способы усиления тяги. Но есть еще один действенный метод, о котором ниже.

Вентилятор – преимущества и недостатки

Вытяжной вентилятор способен в 3-7 раз ускорить воздушный поток. При этом во столько же раз увеличивается объем удаляемых газов за единицу времени.

Кроме того:

  • активная система позволяет просто и с минимальными затратами усилить тягу;
  • параметры вытяжки не зависят от погоды. Не влияет на вытяжку и температура внутри помещения;
  • исключаются условия для обратной тяги;
  • появляется возможность регулировать скорость удаления дыма в зависимости от режима работы газового и печного оборудования. При уменьшении мощности нагревателей снижают обороты вентилятора.

Для удаления дыма требуется меньшее сечение воздуховодов за счет быстрого движения воздуха. Значит, активный дымоход требует меньше материала при изготовлении.

Вентилятор для дымоходаВентилятор для дымохода

Современный вентилятор для дымохода имеет защиту от дождя, листьев. Его устанавливают на трубу с помощью специальных креплений

Но есть и недостатки:

  • вентилятор потребляет энергию. За счет этого растут эксплуатационные расходы системы отопления;
  • к мотору нужно вести кабель. Это сделать не так просто. Активную вытяжку ставят на трубу, а отверстия под провод в кровле делать нежелательно;
  • необходимо предусмотреть меры защиты от осадков и заледенения крыльчаток.

Перечисленные недостатки нужно учитывать при переходе к активному удалению дыма. Тогда минусы можно нейтрализовать.

Учитывая положительные свойства активной вытяжки, дымосос устанавливают на трубах современных коттеджей, в домах, при установке каминов на дровах или брикетах.

Требования к вытяжному устройству

Не всякий двигатель с крыльчаткой подойдет для работы с угарными газами.

Дымосос должен быть:

  1. Термоустойчивым. Нужно учитывать, что при работе печи или камина дым нагревается значительно сильнее, чем в колонке. Температура газов от камина на выходе из трубы может достигать 300 °С и больше.
  2. Стойким к агрессивным газам.
  3. Экономным. Во время ветра электромотор отключается. Крыльчатка раскручивается так, как в ротационной турбине.
  4. Водостойким. Погодные условия не должны препятствовать дымоудалению.
  5. Эффективным. Вентилятор должен обеспечивать быстрое удаление печных газов при любых температурах на улице и в помещении.

Канальный вентилятор для удаления дыма встраивают в воздуховод. Но чаще используют дымосос, устанавливаемый на трубу.

Высокотемпературный канальный вентиляторВысокотемпературный канальный вентилятор

Высокотемпературный канальный вентилятор должен работать в агрессивной среде. Поэтому его изготавливают из стойких к воздействию дыма материалов

Не нужно путать вентилятор для дымохода с наддувом в камине. Последний предназначен для розжига и поддержания горения в топке. В то время как вентилятор наддува врезают в дымоход, или устанавливают дымосос на трубу. Современные устройства для активного удаления печных газов выдерживают температуры до 600 °С.

Устройство активного дымоудаления контролирует температуру газов и их скорость с помощью датчиков. Данные используются для управления двигателем и обеспечения безопасной работы камина, печи и газового оборудования.

Монтаж вентилятора в дымоход

Перед установкой вентилятора на трубу нужно провести ряд подготовительных работ. Первым делом нужно обеспечить безопасную работу на высоте.

Монтаж вентилятора на крышеМонтаж вентилятора на крыше

Для этого на крыше устанавливают рядом с трубой специальную лестницу с возможностью закрепления страховочных элементов

Далее размечают на трубе места для крепления дымососа, и проводят кабель для питания двигателя. Прокладывают сигнальные провода от контроллеров газового оборудования и других энергоустройств.

На следующих этапах:

  • Монтируют вентилятор в сборе, устраняют щели, проверяют герметичность соединений.
  • Подключают силовой кабель, соединяют датчики с проводами.
  • Подают силовое напряжение, запускают дымосос.
  • Проверяют с помощью измерительных приборов параметры системы удаления угарных газов.
  • Завершают монтажные работы, убирают приспособления с крыши.
  • Подключают датчики к системам управления энергоустановками.
  • Включают газовое оборудование, печи, камины и проверяют еще раз эффективность дымоудаления.

Для работы дымососа, устанавливаемого сверху, проводят кабель и провода через крышу. Это не всегда удобно. Если не нужно ставить изделие с функцией ротационной турбины, покупают канальный высокотемпературный вентилятор для удаления печных газов.

Врезают устройство как можно дальше от места нагрева удаляемого воздуха. Алгоритм установки канального дымососа не отличается от рассмотренного выше.

Выводы и полезное видео по теме

Подробно о том, как смонтировать вентилятор на дымоход показано в следующем видеоролике:

Активное дымоудаление обеспечивает беспроблемное пользование камином и газовым оборудованием в любое время года. Даже летом, когда температура воздуха в помещении ниже уличной, камин не станет дымить.

С помощью вентилятора легче всего увеличить тягу, исключить обратное движение печных газов. Учитывая то, что принудительная вытяжка для дымохода снижает затраты на изготовление воздуховодов, ее используют в современных системах дымоудаления.

Возможно вам приходилось самостоятельно устанавливать вентилятор на дымоход? Пожалуйста, расскажите об этом нашим читателям. Что подтолкнуло вас к установке дымососа и с какими трудностями пришлось столкнуться во время монтажа. Оставляйте свои комментарии в расположенном ниже блоке.

принцип работы, как сделать своими руками, отзывы владельцев

Зная принцип работы турбодефлектора, вполне возможно сделать подобное устройство своими руками, потратив на сборку и установку один рабочий день. Простейшая схема и небольшой вес позволяют установить аппарат практически на любой дымовой трубе кольцевого сечения. Конструкция турбодефлектора выглядит довольно привлекательно, поэтому хозяева часто устанавливают его на дымоходе даже из эстетических соображений, вместо старого грибка-козырька.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Что такое турбодефлектор

Очень симпатичное устройство, напоминающее по форме и размерам средневековый восточный головной убор – тюрбан. По сути, это насадка на верхний срез вентиляционной трубы:

  • Корпус вентиляционного турбодефлектора представляет набор спиральных полосок из металла, собранных и закрепленных на плоской стальной «макушке» — площадке;
  • Конструкция позволяет тыквообразному корпусу вращаться с небольшой скоростью вокруг вертикальной оси.

Скорость вращения блестящего корпуса невелика, всего 3-5 об/с, поэтому правильно установленный турбодефлектор при небольшом ветерке не создает какого-либо дискомфорта, не издает шумов и скрипов.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

К сведению! По отзывам владельцев, установка турбодефлектора на дымоход является лучшим способом отпугнуть назойливых птиц от теплой дымовой трубы.

В этом качестве ему нет равных. Движущаяся блестящая поверхность лопастей турбодефлектора оказывается намного эффективнее обычных флюгеров и стационарных грибков над вентиляционной трубой.

Для чего нужен турбодефлектор

Первое, что приходит на ум при поверхностном знакомстве с прибором, это вопрос, зачем потребовалось делать столь сложную конструкцию насадки на дымовую трубу. Ведь при правильном планировании дымохода или вентиляции ее производительности должно хватать с избытком.

Турбодефлектор – это устройство, способное увеличить тягу в трубе без использования любых дополнительных источников энергии. В необычной конструкции насадки нет электродвигателя, как в привычных приточно-вытяжных схемах вентиляции.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Понятно, что механический турбодефлектор уступает в производительности по воздуху системам на основе электровентиляторов, но чаще насадки на трубу и не рассчитаны на соперничество с мощными электродвигателями.

Насадка используется для вентиляционных каналов или дымоходов:

  • В зданиях технического назначения с высоким уровнем загазованности или повышенной влажности. Можно установить вентиляционную трубу с турбодефлектором, и это поможет избавиться от подвальной сырости;
  • В комнатах и жилых помещениях, простаивающих большую часть времени в закрытом виде, без постоянно действующего отопления. Обычно это снижает эффективность работы стационарной приточно-вытяжной вентиляции, поэтому для таких построек традиционно ставят невысокие вытяжные оцинкованные каналы с насадкой;
  • Зданий иди частных домов, зажатых соседскими постройками, с высоким рельефом местности или насаждениями деревьев, меняющих профиль и направление ветровых потоков над крышей.

Насадка турбодефлектора для трубы оказалась очень кстати для дачи или загородного домика, в которых нет электроэнергии, помещение протапливается раз в неделю при очередном посещении на выходных.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

К сведению! Характеристики турбодефлектора подобраны таким образом, чтобы создавать дополнительную тягу к имеющемуся разрежению в основной трубе дымохода, не более того. Заменить стандартный вентканал с трубой это устройство не сможет.

Стоит ли турбодефлектор потраченных средств

Зачастую, стремясь избежать необоснованных потерь тепла в отопительных сезон, хозяева строят вентиляцию в доме с минимальным запасом по производительности. Зимой пропускной способности еще хватает, но летом приток свежего воздуха жизненно необходим для комфортного пребывания. В этой ситуации установка турбодефлектора на трубе оказывается более дешевым и практичным решением, чем переделывать трубу дымохода или вентиляционный ствол в доме.

Еще одна проблема, с которой приходится сталкиваться большинству огородников и дачников, связана с хранением урожая в самодельных погребах. Регулировать влажность внутри земляного хранилища с помощью вентиляционной трубы непросто, поэтому ситуацию можно существенно улучшить установкой турбодефлектора на вытяжку.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Аналогичным способом можно избавиться от конденсата и избыточной влажности на чердаке, в помещении застекленного балкона или в гараже. Изначально идея использования вращающейся турбины была направлена на увеличение продуктивности удаления влаги и осушение подкровельного пространства. Годы спустя оказалось, что такое важное преимущество, как вентиляция турбодефлектором без электричества, позволяет решить массу проблем, в том числе в старых зданиях с забитыми и осыпавшимися воздушными шахтами.

Разумеется, размеры и вес турбодефлектора ограничены большой парусностью конструкции, поэтому, несмотря на привлекательную идею, полностью обеспечить вентиляцию помещения без использования труб, только используя лопастную систему, практически невозможно, да и эффективность такого решения была бы невелика и полностью зависела бы от силы ветра на улице.

Как работает турбодефлектор

Если требуется сделать устройство, предназначенное для работы на крыше, и одновременно полностью независимое от электроэнергии, то лучше всего попытаться использовать энергию ветра. Появившиеся на рынке китайские модели с солнечными панелями, фонарями освещения и дефлекторами тяги вентиляционной трубы оказались очень недешевыми и ненадежными. Да и сами разработчики признают, что небольшая лопастная ветроустановка более выгодна во всех отношениях.

Конструкция турбодефлектора

Поэтому в устройстве турбодефлектора используется энергия ветра, для усиления тяги в вентиляционной системе или в дымоходе достаточно ветра в 2 м/с. Максимальная скорость воздушного потока обычно ограничена 20 м/с.

Конструкция дефлекторной насадки для трубы состоит из трех частей:

  • Корпус – турбина, изготовленный из двух десятков тонких металлических лопастей с криволинейной поверхностью;
    Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции
  • Вал с подшипниковой опорой, соединенный с корпусом;
  • Монтажное кольцо, устанавливаемое на вентиляционную трубу. В центре кольца находится опорная втулка для удержания вала в вертикальном положении.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Ранее турбодефлектор продавался с расчетом на установку на круглых оцинкованных трубах, используемых в обустройстве современных вентканалов. Сегодня можно купить несколько вариантов переходников и монтажных колец, обеспечивающих надежное удержание устройства на асбестоцементной трубе или кирпичной кромке вентиляционной шахты.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Как работает насадка на трубу с воздушной турбиной

Принцип работы турбодефлектора основывается на эффекте несимметричного обтекания воздушным потоком куполообразного корпуса устройства. Независимо от направления и силы ветра, воздушный поток, двигаясь перпендикулярно оси вращения, обтекает левую половину с меньшей скоростью, чем правую. При взаимодействии с открытыми кромками лопастей поток воздуха затормаживается и одновременно придает вращение корпусу.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

В правой половине колеса турбодефлектора лопасти обращены в противоположном направлении, поэтому набегающий воздушный поток обтекает поверхность без сопротивления и потерь скорости движения. В результате эффекта Бернулли и центробежной силы дымовые газы или загрязненный воздух выбрасывается за пределы корпуса со скоростью всего на 30% медленнее, чем у ветра. Правда, выброшенные из турбодефлектора газы рассеиваются в окружающем пространстве неравномерно.

Производительность турбодефлектора

Существует достаточно большое количество оценок эффективности и производительности турбированного дефлектора, от рекламных заявлений об увеличении тяги трубы в 4-6 раз,  до минималистичных оценок в 20-30%.

В реальности увеличение тяги с помощью турбодефлектора в идеальных условиях и при среднем ветре составляет 150-250%.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Как видно из графика, теоретическая производительность устройства растет практически линейно с увеличением скорости ветра над трубой. На практике такой рост возможен только в случае, если удалось поставить турбодефлектор в наиболее удачное место на крыше.

Как рассчитать производительность турбодефлектора

Обычно турбодефлектор просто ставят на вывод вентиляционной или дымовой трубы безо всяких дополнительных анализов потока, а для расчета производительности турбодефлектора используют базовое значение. Эта величина указывается производителем в маркировке турбомашины, например, наиболее популярная модель ТД 400 по паспорту имеет производительность 400 м3/ч при базовой скорости ветра 2 м/с.

Для расчета требуемого количества штук турбодефлекторов достаточно взять требуемую кратность воздухообмена в помещении и умножить коэффициент на объем комнаты. Далее полученную величину в кубометрах воздуха делят на базовую производительность турбонасадки, получают число устройств.

Размеры турбодефлектора

Популярность турбированной насадки достаточно велика, ее широко используют для частных домовладений, многоквартирных домов и даже в конструкциях промышленных объектов. Наименьший диаметр вентиляционной трубы составляет 100 мм, наибольший размер вентшахты – 1000 мм.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Кроме моделей с классическим круглым посадочным кольцом, также выпускаются турбодефлекторы с переходными коробчатыми основаниями. Такие насадки можно устанавливать на вентиляционные короба на высотных домах, сложенные из кирпича и блоков.

К сведению! Считается, что турбодефлектор сохраняет рабочие характеристики, если площадь посадочного кольца отличается от квадратуры сечения трубы или шахты не более чем на 15%.

На практике, выбирая подходящий вариант турбонасадки, обычно отдают предпочтение моделям с большей производительностью, эффективность насадки получается выше, хотя увеличивает нагрузку на трубу.

Как сделать турбодефлектор своими руками

Существует два варианта самодельной турбированной насадки, которые можно построить своими руками, эффективность работы которых будет лишь немногим уступать изделиям промышленного изготовления.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

В простейшем случае корпус турбонасадки для вентиляции можно изготовить из стальной емкости цилиндрической формы.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Чтобы изготовить лопасти, достаточно сделать вертикальные надрезы и отогнуть кромки наружу. Корпус устанавливается на оси вращения безо всяких подшипников, монтажное кольцо вырезают из куска металлического дымохода и крепят на вентиляции обычным хомутом. Внешний вид самодельного турбодефлектора уступает моделям, изготовленным промышленным образом, поэтому подобные изделия используют преимущественно для вентиляционных труб погребов и хозяйственных построек.

Для второго варианта потребуется сделать чертеж или воспользоваться размерами из фото, приведенного ниже.

В первую очередь необходимо сделать крепление, для этого лучше всего подойдет полоса толщиной не менее 3 мм.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Диаметр кольца можно взять со схемы, но лучше предварительно измерить трубу по кромке на срезе.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Вторым важным элементом является вал и втулка.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Марка стали и диаметр не имеет особого значения, главное, чтобы детали были из одного материала.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Чертежи лопастей турбодефлектора

Наиболее сложным элементом турбированной насадки является лопасть или рабочие лопатки.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Так как корпус турбодефлектора образован согнутыми профилированными элементами, то главным условием качественной насадки будет точность геометрии каждой лопатки.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

В качестве примера можно использовать схему на фото.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Чтобы согнуть заготовку, необходимо отступить от края 20 и 60 мм и нанести линию изгиба. Далее от передней кромки отступаем 12 мм и отмечаем точки под сверловку трех отверстий.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Остается лишь согнуть и приклепать лопатки к верхней крышке турбонасадки.

Установка турбодефлектора

Крепление на трубе не отличается особой сложностью или трудоемкостью. Для монтажа дефлектора потребуется лишь выровнять корпус насадки относительно оси вентиляционной трубы.

Турбодефлектор для дымохода и вентиляцииТурбодефлектор для дымохода и вентиляции

Если диаметр монтажного кольца оказался чуть больше сечения трубы, то проблему решают подмоткой прокладочного материала, можно использовать жесть или тонкий оцинкованный металл. Резиновые прокладки ставить нельзя, в этом случае турбодефлектор и труба сгниют за несколько месяцев.

После выравнивания корпус фиксируют на срезе трубы четырьмя саморезами.

Эксплуатация турбодефлектора

Конструкция турбонасадки получается достаточно неприхотливой и надежной. Если вращающийся колпак установлен на трубе по всем правилам, то турбосистема может прослужить без обслуживания несколько лет кряду.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Специалисты рекомендуют после монтажа турбодефлектора и каждые два года снимать колпак, проверять и смазывать подшипник. Для быстроходных малоразмерных турбонасадок можно использовать моторное масло, остальные модели смазываются Литолом или любой другой качественной консистентной смазкой.

Турбодефлектор для дымохода и вентиляции

Турбодефлектор для дымохода и вентиляции

Наиболее неприятный казус, который случается с турбодефлектором, связан с обмерзанием конденсирующейся влаги по кромке трубы. Конструкция от этого не пострадает, но эффективность турбонасадки уменьшается до нуля.

Отзывы владельцев о турбодефлекторе для вентиляции

Сергей Александрович Заславский, 33 года, г. Новороссийск

Идею установить турбодефлектор на трубу вентиляции гаража и погреба подсказал сосед. Сам установил турбонасадку за полчаса, даже не проверил качество смазки подшипника. Как специально, через полчаса налетел шквал с дождем. Турбодефлектор ревел, как турбина, но в гараже ни капли воды. Работа насадки понравилась, обязательно сделаю для чердака и на трубу котельной.

Виктор Анатольевич Спесивцев, 68 лет, г. Омск

Поначалу даже не верил в возможности вращающейся насадки, выглядит красивой игрушкой, не более. Подарил сын, пришлось ставить. У меня к дому пристроен навес, так под ним в полдень адская духота. Поставил на крыше для испытания, результат понравился. Купил четыре штуки и поставил на крышу дома. Соседи посмеялись, но в этом году у двоих видел, тоже стоят, значит, оценили правильно. Единственный недостаток – высокая цена.

Владимир Барлевич, 45 лет, г. Москва

Не советую ставить, у меня на даче стоял турбодефлектор, никакого эффекта. Переставил на трубу в пристройке, поближе к дороге, через неделю украли. Сосед говорит, что неправильно поставил, безделушку бы не взяли, а раз украли, значит, вещь стоящая.

Заключение

Принцип работы турбодефлектора напоминает схему действия ветроколеса, поэтому, помимо усиления тяги и защиты среза трубы от влаги и птиц, насадка может издавать шум и вибрации, особенно при сильном ветре или в штормовую погоду с дождем. Кроме того, следует помнить, что нельзя ставить вентиляционные модели на дымоходы котлов и отопителей. Для этих целей используют насадки на трубу из коррозионностойкой стали.

Усилитель тяги дымохода своими руками

В процессе эксплуатации печи или камина можно заметить снижение интенсивности горения. Нередко это обусловлено изменением тяги. Для повышения ее эффективности монтируют усилитель тяги. Такое устройство отличается простой конструкцией, что позволяет выполнить его своими руками из подручных материалов. Усилитель тяги дымохода выполняется в нескольких разновидностях, которые следует рассмотреть подробнее.

Почему снижается тяга

Сначала необходимо определить, почему тяга ухудшилась. Для этого потребуется проверить общее состояние дымохода. Кроме того, нужно обратить внимание на все сопутствующие элементы. Выполняется эта задача довольно просто. Сперва необходимо отключить отопление. Затем в дымоходе с использованием щупа необходимо замерить количество сажи. Ее должно быть не больше 2 мм.

Можно разделить причины снижения тяги на несколько основных групп. Они могут относиться к конструкционным особенностям или иметь внешний характер. Если проблема кроется в особенностях конструкции, понадобится более подробно рассмотреть возможные причины:

  • Использование тройников и колен по ходу канала для дымоотвода. В результате таких решений повышается аэродинамическое сопротивление.
  • Заслонка установлена или отрегулирована неправильно.
  • Дымоход имеет неправильную высоту или диаметр, которые не соответствуют параметрам отопительного оборудования.

Причина снижения тяги может крыться и во внешних условиях. Среди них можно выделить:

  • Выход тяги размещается ниже конька крыши, что в определенной ситуации приводит к тяговому «опрокидыванию».
  • Вблизи дымохода располагаются объекты большого размера, за счет чего образуется область разрежения или увеличенного давления.
  • В регионе преобладает штиль или сильные ветра.

Все эти факторы могут оказать существенное влияние на силу тяги. За счет этого может возникнуть дополнительное сопротивление. В результате тяга снижается. Чтобы этого избежать, следует принять меры для повышения силы тяги и ее стабилизации. Только в таком случае отопительный прибор будет работать максимально эффективно.

Способы усиления

Чтобы дымоход функционировал в оптимальном режиме, поток дыма, который восходит из отопительного оборудования, должен обладать давлением около 10-20 Па. Для определения силы тяги понадобится использовать анемометр. Когда результаты будут получены, можно принимать решение об увеличении или уменьшении тяги.

Существует множество вариантов, как нормализовать показатель тяги в дымоотводе:

  • использовать различные стабилизирующие устройства;
  • провести монтаж специальных дымососов;
  • удлинить дымоход.

Все эти способы имеют определенные плюсы, которые стоит учитывать.

Удлинение дымохода

Самым простым способом повышения тяги является удлинение трубы для отвода дыма. За счет увеличения расстояния между отопительным прибором и окончанием дымохода создается определенное разрежение. Давление в разных участках дымохода становится разным. Для трубы, которая отводит дым, обычно соблюдается высота 5-6 м. При этом не учитывается длина трубы от вертикального участка дымохода до котла. В подобных дымоотводах не должно быть колен или сужений.

Если кровля высокая, или она находится вблизи объектов большого размера, такое решение станет лучшим. Однако при достаточно высоком дымоходе тяга может стать чрезмерно высокой. В этом случае существенная часть тепла будет уходить на обогрев уличного воздуха. Чтобы не допустить такой ситуации, понадобится использовать заслонки, которые способны снизить объем отводимых газов. Удлинение дымохода своими руками выполняется довольно просто.

Монтаж дефлекторов

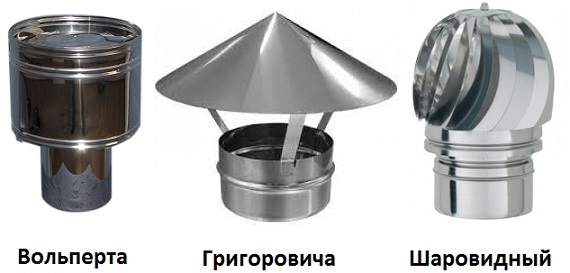

Дефлектор представляет собой конструкцию, позволяющую эффективнее распределять воздух, чтобы усилить тягу в дымоотводе. Конструкция дефлектора должна быть максимально простой. Это позволит повысить эффективность дымохода. Потоки, которые отражаются от крыши, а также боковой ветер, способны существенно увеличивать тяговую силу, подсасывая дым из трубы. Даже если будет шквальный ветер, дефлектор исключит опрокидывание тяги. Поэтому размер усилителя тяги выбирается в соответствии с ветровой нагрузкой в конкретной местности.

Если есть желание, можно соорудить такой прибор самостоятельно. Для этого понадобится стандартный инструментарий, железо и знание основных принципов работы с металлом. Схема такого устройства показана на фото.

Чтобы изготовить устройство, понадобится подготовить такие инструменты:

  • рулетка;
  • электрическая дрель;
  • болгарка;
  • сверла;
  • угольник;
  • саморезы, оснащенные пресс-шайбой.

Когда необходимые расчеты будут проведены, а на листы металла будут нанесены контуры деталей, можно начать выполнение основной работы:

  • вырезать определенные детали;
  • скрутить насадку и закрепить ее края заклепками;
  • собрать вместе конусы устройства;
  • перед тем как собрать зонтик, следует установить в нижнем конусе шпильки, чтобы закрепить его на общем корпусе.
Каждое соединение в устройстве должно быть максимально прочным. Это обусловлено сильными ветрами. Такие устройства отлично переносят воздействие дыма.

Флюгер

Конструкция представляет собой универсальный усилитель тяги, который имеет простую конструкцию и позволяет не удлинять дымовыводящую трубу. Однако он зависит от силы ветра. Когда ветра нет, тяговая сила не снижается. Чтобы разобраться, как сделать флюгер своими руками, понадобится познакомиться со схемой устройства.

На оголовке необходимо установить крыло, способное защитить край дымохода от воздействия ветра, однако только с одной стороны. Устройство оборудовано лопастью. Она фиксируется напротив места крепления флюгера. Благодаря этому устройство постоянно закрывает устье от ветра. Они постоянно его обтекают, что позволяет повысить разряжение на выходе. В результате тяга усиливается.

Ротационные турбины

Такие конструкции предназначаются для усиления тяги за счет задействования ветровой энергии. Над дымоходом при вращении устройства создается необходимое разрежение.

Конструкция этого усилителя обеспечивает защиту дымоотвода от различного мусора. Отличительной чертой таких устройств является неработоспособность во время штиля. Кроме того, когда наступает неотопительный сезон, устройство все равно продолжает работать, создавая повышенную тягу в дымоходе.

Ротационные турбины не рекомендуется устанавливать с целью увеличения тяги в дровяных и угольных печах. Необходимо учитывать, что дым должен иметь температуру не больше 150-250 градусов. Подобные устройства эффективно используются для труб дымоотведения котлов, работающих на газу.

Дымососы

Иногда во время применения печей на дровах можно устанавливать дымососы. Такие устройства рассчитаны на эксплуатацию в условиях высоких температур. Они разрабатываются с учетом использования в условиях образования конденсата и сажи.

При выборе таких устройств обеспечивается полная автоматизация работы дымоотвода. В систему устанавливаются температурные датчики. За счет этого регулируется скорость вращения электропривода.

Какой способ увеличения тяги выбрать, зависит от особенностей конструкции дымохода. Использовать конкретное устройство можно только для конкретных условий. К примеру, при выборе электрического дымососа в регионе должна наблюдаться безветренная погода.

Такие особенности усиления тяги дымохода необходимо учитывать еще при установке печи.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Турбодефлектор для вентиляции своими руками + чертежи

Система вентиляции – важная часть любого помещения. Она необходима для отвода отработанного воздуха в помещении и насыщения его новым, свежим. Польза от такой системы понятна. Ведь находиться в комнате, где спертый воздух, разные запахи и тяжелый воздух не так приятно. Существует принудительная и естественная вентиляция. Принудительная функционирует за счет системы вентиляторов, а естественная – благодаря физическим законам. Для усиления такой системы вентиляции используются дефлекторы. Они фиксируются на выход трубы системы естественной вентиляции. Благодаря силе ветра, дефлектор усиливает тягу в системе. К тому же они защищают каналы от проникновения грызунов и мусора.

Это незаменимые устройства. Существует несколько разновидностей турбодефлекторов. Мы рассмотрим их особенности, преимущества, а также узнаем, как сделать турбодефлектор для вентиляции своими руками.

Как работает устройство

Безусловно, чтобы сделать что-то, нужно понять принцип его работы. С дефлектором то же самое. Можно сказать, что принцип работы изделия довольно прост: за счет энергии ветра, дефлектор начинает создавать разрежение воздуха в вентиляционной шахте. Это способствует увеличению тяги, отработанный воздух быстрее выходит, как с помещения, так и из подкровельного пространства. Ведь бывает так, что естественная вентиляция не справляется с данной задачей, поэтому дефлектор помогает усилить тягу в системе.

Важно! Такие турбодефлекторы используются не только для системы вентиляции, но для печей и каминов, усиливая тягу и выводя дым быстрее.

Примечательно, что каким бы ни было направление ветра и его сила, крыльчатка (так называется вращающаяся головка) всегда крутится в одну сторону, создавая в системе частичный вакуум. Благодаря ему увеличивается интенсивность движения воздуха. К тому же в таком случае исключается образование обратной тяги и улучшается обмен воздухом. Как уже упоминалось ранее, осадки и мусор не попадают в систему.

Получается, что для вентиляционной системы естественного типа турбодефлектор просто необходим. Он никогда не помещает, но в свою очередь сделает работу вентиляции более эффективной.

Конструкционные особенности

Конструкция дефлектора не очень сложная. Ее верхняя часть (головка), начинает вращаться под воздействием силы ветра, тем самым создает разряжение в трубе. Нижняя часть, корпус, фиксируется непосредственно к вентиляционному каналу. Чтобы успешно установить турбодефлектор на своем месте, в нижней части сделаны отверстия для саморезов.

Обратите внимание! Турбодефлектор профессионалы рекомендуют устанавливают не только в системах с проблемами. Их рекомендуют использовать даже для нормально работающих систем. Благодаря этому небольшому устройству, эффективность работы вентиляции улучшится на 20%.

Так как выход вентиляции может быть разным, то и конструкция турбодефлектора тоже разнится. Существуют такие виды турбодефлекторов:

  • круглые;
  • квадратные;
  • прямоугольные.

Выбирается изделие в зависимости от параметров системы в помещении. Если покупателю нужно, то турбодефлектор продается в комплекте с кровельными проходами, которые используются при угле кровли от 15 до 35°.

Преимущества и недостатки турбодефлеторов

Что получит пользователь, который сделает турбодефлектор вентиляционный своими руками или купит его? Массу преимуществ и только положительные впечатления о его работе. Вот плюсы, которыми обладает изделие для вентиляции или дымохода:

  1. Головка турбодифлектора, которая вращается, усиливает воздухообмен в вентиляционной или дымоходной трубе. Обратная тяга не образуется, а подкровельное пространство не накапливает конденсат. К тому же ротационное устройство работает намного лучше, обычный дефлектор.
  2. Изделие работает исключительно на ветровой энергии, не потребляя электричество. Поэтому лишних расходов не будет, в отличие от использования электрических вентиляторов.
  3. Если должным образом ухаживать за оборудованием и выполнить правильный монтаж, то срок службы будет составлять 10 лет, или 100 тыс. часов работы. Если взять турбодефлекторы из нержавейки, то их срок службы составляет 15 лет. К сравнению, вентиляторы работают в 3 раза меньше.
  4. В вентиляционный канал не будут попадать снег, град, дождь, листва, грызуны. Турбодефлектор используется в местностях с сильными и частыми порывами ветра.
  5. Конструкция оборудования легкая, удобная и компактная. Турбодефлекторы, диаметром 20 см и больше имеют вес несколько меньше, чем у дефлектора ЦАГИ. Изделия большого размера, который составляет 680 мм, имеет вес примерно 9 кг. Чтобы понять разницу, скажем, что дефлектор ЦАГИ такого же диаметра имеет вес до 50 кг.
  6. Простота монтажа. Даже новичок справится с такой задачей. Нужна только инструкция и стандартный набор инструментов.

Вот почему турбодефлекторы так часто используются. Но наряду с плюсами, у изделий есть и некоторые минусы:

  • если сравнивать с другими видами дефлекторов, то турбодефлектор несколько дороже. Правда, если сделать его своими руками, то это обойдется дешевле;
  • при неблагоприятных атмосферных условиях, например, если нет ветра, низкая температура или повышенная влажность, то устройство может попросту не работать и остановиться. А ведь если дефлектор постоянно находится в движении, то он меньше подвержен обледенению;
  • использование дефлектора для помещений с повышенным требованием к вентиляции, такими как медицинская лаборатория, производственные помещения, здания с химическими веществами, нельзя считать единственным средством. Все равно нужно устанавливать вентиляторы.

В зависимости от материала изготовления, цена на устройство может быть довольно высокой. Все же этих недостатков очень мало, поэтому многие предпочитают использование дефлектора для своей вентиляционной системы.

Разновидности дефлекторов

Чтобы улучшить действие вентиляционной системы, в продаже есть много разновидностей дефлекторов. Одни из них являются статичными, другие – ротационные. Именно к последним относятся турбины, у которых вращается головка-крыльчатка, функционирующая за счет силы ветра.

Обратите внимание! В независимости от того, статичный корпус у дефлектора или ротационный, все они сделаны, чтобы улучшить тягу в дымоходе или вентканале. Они защищают систему от осадков и мусора. Однако, самым эффективным устройством с уверенностью можно назвать турбодефлектор.

Ротационные турбины можно классифицировать по таким параметрам:

  1. Материал изготовления. Делаются дефлекторы из нержавеющей стали оцинкованного или окрашенного металла, алюминия.
  2. Диаметр насадки, или присоединительного кольца составляет минимум 110 мм, а максимум 680 мм. Понятно, что размеры идентичны диаметру труб для канализации.

Несмотря на то что производителями выпускаются модификации турбодефлекторов, что внешне практически не отличаются друг от друга, их характеристики разные. Ниже подана некоторая информация об этих изделиях:

  • Турбовент. Одноименная компания занимается выпуском ротационных вентиляционных изделий, сделанных из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание делается из гальванизированной стали, толщиной от 0,7 до 0,9 мм. Турбодефлектор может быть окрашен в любой из цветов, по стандартам RAL;
  • Турбомакс. Производители занимаются продажей, назвав продукцию естественным нагнетателем тяги. Чтобы создать дефлектор требуется сталь, маркой AISI 321, толщина которой составляет 0,5 мм. Сфера использования: как для вентиляционной системы естественного типа, так для печных и каминных дымоходов. И это не зря, так как турбодефлектор способен выдержать температуру до +250 ℃. Изделия делаются из качественной нержавеющей стали.

Еще на полках магазинов можно встретить продукцию от неизвестных брендов. Такую продукцию нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нужны чертежи и соответствующая инструкция.

Область использования

Где именно можно применять турбодефлекторы? Изделия прекрасно зарекомендовали себе в помещениях и объектах, где крайне нужен обмен воздуха. Сфера использования:

  1. Для частных и многоквартирных домов. К тому же следует отметить, что к работе вентиляционных каналов в многоэтажке предъявляются повышенные требования. Часто в таких домах качество вентиляции не самое лучшее, так как они делались еще в советском союзе. А вот благодаря использованию дефлектора такая проблема решается.
  2. Турбодефлекторы хороши для животноводческих ферм и для сельскохозяйственных построек, таких как конюшни, птичники зернохранилища и сеновалы. Они помогают вентиляции эффективней выводить запах, испарения и газы, образующиеся при содержании скота. К тому же в помещении контролируется влажность, она оптимальна.
  3. Для перерабатывающих предприятий. Так как для работы турбодефлектора не нужно электричества, то экономия на устройстве соответствующая. Исключением служат предприятия, которые производят или перерабатывают опасные для человека вещества.
  4. Здания общественного типа, такие как спортивные комплексы, бассейны, торговые центры и кинотеатры.

Важно! Турбодефлектор также используется для вентилирования подкровельного пространства.

Но, как же сделать турбодефлекторы вентиляционные своими руками? Давайте узнаем.

Инструменты и материалы

Скажем сразу, что такая работа не самая легкая, так как турбодефлектор имеет сложную конструкцию. Чтобы воплотить все в жизнь, нужны такие инструменты и материалы:

  • лист оцинкованной или нержавеющей стали;
  • болты, заклепки, хомуты и гайки;
  • электрическая дрель;
  • ножницы для работы по металлу;
  • линейка, карандаш и циркуль;
  • чертило;
  • сварочный аппарат;
  • несколько листков картона;
  • обычные ножницы.

На фото ниже можно увидеть чертеж турбодефлектора.

Как именно изготовить его своими руками, вы увидите из данного видео:

Основная задача – сделать посадочную часть нужного диаметра. После чего к ней привариваются пластины с трубкой посередине, куда и будет установлена вращающаяся часть. Из листков стали по шаблону формируются лопасти, которые присоединяются к конструкции, формируя турбодефлектор. Весь процесс и детали наглядно изображены на видео.

Когда турбодефлектор сделан, можно приступать к его установке. Он монтируется на дымоходную трубу. Нижняя часть надевается на трубу и фиксируется болтами. Это надежное крепление, которое будет удерживать конструкцию на месте.

Заключение

Турбодефлектор – это эффективное и недорогостоящее средство, которое позволяет улучшить качество вентиляции в любом помещении. Нужно либо купить его, либо сделать своими руками и установить на дымоходную или вентиляционную трубу. После чего он сразу же будет выполнять свои основные функции.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Как улучшить тягу дымохода? | 5energy

Множество отопительных приборов не способны работать без правильно устроенного дымохода, который должен обеспечивать хорошую тягу. Тяга появляется в дымоходе из-за разницы температур, а также из-за отличий в плотности воздуха и дыма. Эта функция и свидетельствует об эффективности устройства. Слабая или обратная тяга не позволяет котлу или калориферу нормально работать. Токсичные вещества и дым не выводятся в полной мере и попадают обратно в помещение, а это создаёт пожароопасную ситуацию и вредит человеческому здоровью.

Почему появляется обратная тяга?

Нормальный уровень тяги варьируется в диапазоне 10-20 Па. Если цифры ниже, вредные вещества будут поступать в жилое помещение. Происходит это по следующим причинам:

  • наличие огрех в конструкции дымоотвода;
  • малая высота дымохода;
  • перемены природных условий, сильный ветер;
  • множество поворотов дымохода, замедляющих процесс выхождения газов в атмосферу;
  • нахождение конька крыши на более высоком уровне, чем дымоотвод;
  • область ветрового подпора, образующаяся по причине близкого расположения высотного строения;
  • дефицит воздушного притока и огрехи во внутренней вентиляции.

Приёмы для усиления тяги

Для начала нужно определить уровень тяги. Это просто сделать, используя специальное устройство – анемометр. Замер будет успешен, если скорость воздуха составляет более 1 м/с. Следует отметить, что в межсезонное время температуры улицы и жилого помещения отличаются незначительно, а скорость воздушных потоков очень мала. Это повлияет на показания анемометра. Профессионалы в своей работе применяют устройства с высокой чувствительностью. Если подходить к этому вопросу обывательски, то уровень тяги в помещении можно оценить визуально: наличие дыма свидетельствует о её отсутствии. Повысить тягу в случае обнаружения такой проблемы можно разными способами.

Дефлектор

Принцип его работы заключается в падении давления, в то время как воздух сталкивается с встречающимися на его пути препятствиями. Дефлектор выбирают в зависимости от интенсивности воздушных потоков и диаметра дымоходного канала. С ветром растёт и эффективность прибора.

Дефлекторы дымохода

Стабилизатор

Стабилизатор похож на зонтик на трубе дымохода. Снизу предусмотрен участок для того, чтобы потоки воздуха могли поступать беспрепятственно. Устройство способно полностью контролировать уровень потока воздуха. Возможна установка датчика, информирующего о температуре поднимающихся по дымоходу газов. Если уровень тяги падает, накапливающиеся под колпаком зонтика вещества нагреют термодетектор, что активизирует его.

Удлинение дымохода

Это простейший способ увеличения тяги. Но не стоит подходить к этому фанатично: оптимальные параметры дымового канала – 5-6 м от верхнего края трубы до колосниковой решётки. Кроме того, нужно помнить, что плохо сказываются на силе тяги наклонные и горизонтальные отрезки дымоотвода, а также повороты, которых должно быть не более 3-х. Cмотите правила установки дымоходов >>

Ротационные турбины

Действуют они за счёт ветра в турбине, находящейся над дымоотводным каналом. Насадка турбины постоянно вращается в одном и том же направлении, тем самым создавая разрежение над дымоотводом. Также устройство не позволяет осадкам и постороннему мусору попадать в трубу.

В неотопительный сезон турбина может продолжать работу и повышать уровень тяги.

Дымоотвод во многом влияет на интенсивность и безопасность работы отопителей. При начальных подозрениях нужно проверить силу тяги и по возможности как можно быстрее устранить неполадки. Это можно сделать собственноручно, либо воспользоваться услугами специалистов.



Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
