Тепловая пушка дизельная непрямого нагрева своими руками: Дизельная тепловая пушка своими руками

Содержание

Дизельная тепловая пушка своими руками

Главная / Комплектующие и аксессуары / Тепловые пушки / Можно ли сделать дизельную тепловую пушку своими руками?

Тепловые пушки очень хороший способ обогреть какое-то помещение, где еще не имеется стационарного отопителя. Они очень быстро поднимают температуру воздуха до нужных значений и достаточно мобильны, чтобы можно было привезти и установить их в кратчайшие сроки.

Одним из видов таких отопителей, будут дизельные тепловые агрегаты. Они работают на дизельном топливе и являются одним из наиболее экономичных и выгодных решений.

Какие бывают дизельные тепловые обогреватели

Все агрегаты, которые в качестве топлива потребляют солярку, можно разделить на два вида:

  • Отопители с прямым нагревом
  • Обогреватели, использующие принцип непрямого нагревания воздушной массы

Первая категория имеет наиболее простой принцип работы: топливо горит, а воздух, нагнетаемый вентилятором, проходя сквозь пламя, нагревается, и отдает тепло в помещение.

У таких обогревателей есть один существенный недостаток – вместе с нагретым воздухом, в помещение попадают и все продукты сгорания солярки.

То есть вся гарь, сажа и дым, вылетают из пушки вместе с теплым воздухом и остаются в отапливаемом помещении. Необходима очень хорошая вентиляция, чтобы избежать отравления выхлопом.

Но и в случае, когда вентиляция организована, запах и сажа будут постоянно присутствовать в зоне обогрева.

Из положительных сторон такого решения, можно отметить только дешевизну – такие агрегаты наиболее дешевы, так как кроме вентилятора, корпуса и горелки, в конструкции практически ничего и нет.

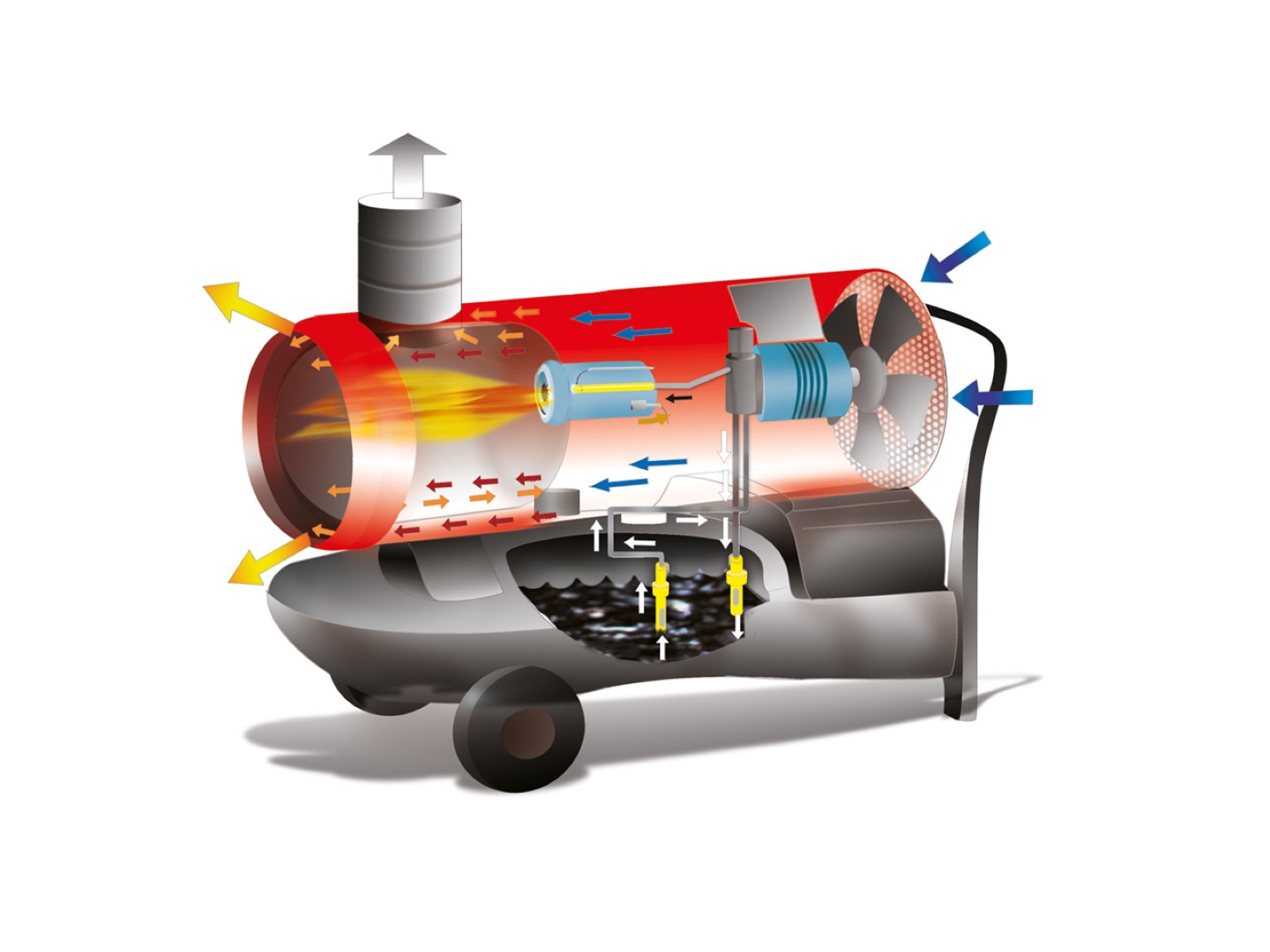

Второй тип обогревателей интереснее. Такие дизельные тепловые пушки, используют другой принцип работы – они нагревают теплообменник, который, в свою очередь, отдает тепло воздуху.

В такой конструкции, все нагретые газы, вместе с остальным теплом, проходя через теплообменник, выводятся в дымовой канал. Если к нему присоединить трубу, можно вывести отработанные газы и сажу, из помещения наружу, обеспечив чистый воздух в обогреваемой зоне.

Можно ли собрать такое самостоятельно

Теоретически, собрать можно вообще все, что угодно. Но обогреватели – вещь особая. Они очень опасны, даже сделанные на фабрике. Что уж говорить, о самоделках.

Дизельная тепловая пушка, может быть собрана своими руками, но только на свой страх и риск, для ее изготовления обязательно наличие серьезных навыков в сборке подобных вещей. Если таких умений нет, то браться за самостоятельное изготовление дизельного отопителя категорически не рекомендуется!

В случаях, когда необходимые знания и практические навыки имеются, можно определиться с конструкцией и приступать к выбору типа собираемого агрегата.

Предпочтительнее собирать пушки с непрямым нагревом, так как они позволят отводить все газы и прочие вредные вещества, возникающие при горении солярки, наружу.

Но, собрать такое устройство немного сложнее, поэтому, своими руками, как правило, собирают варианты с прямым нагревом.

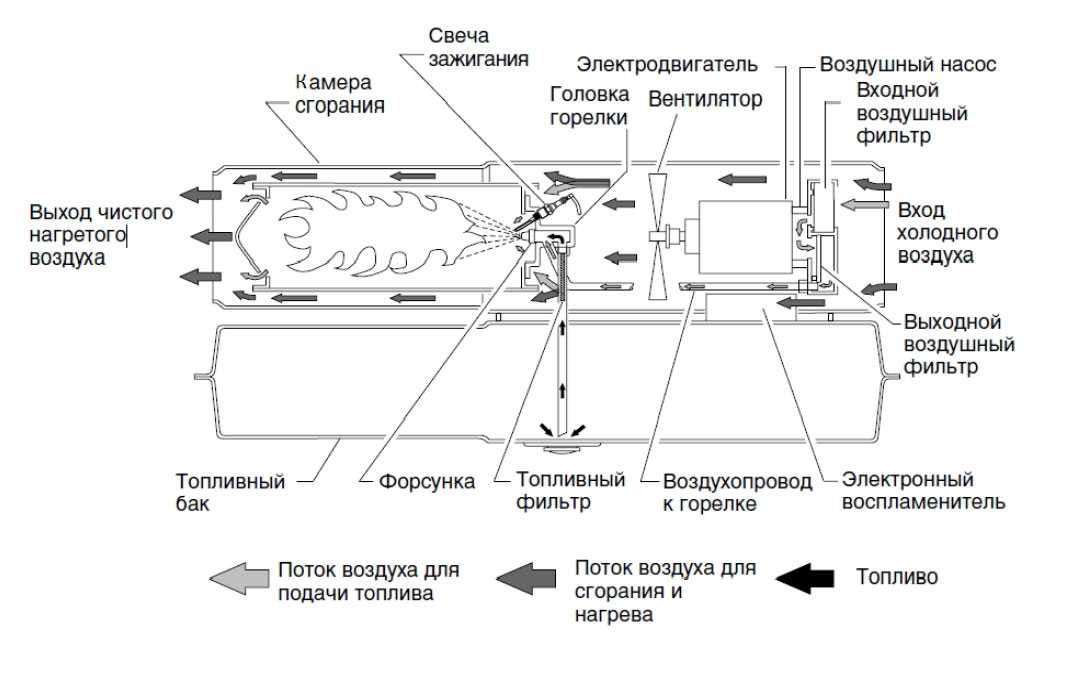

Принцип работы дизельной тепловой пушки очень прост, и все можно понять, взглянув на картинку:

Воздух, нагнетаемый электровентилятором, попадает в горелку, проходит через горящее пламя, и выдувается с другой стороны конструкции.

Для сборки понадобится:

  • Бак для топлива
  • Труба, из которой будет выполнен внешний корпус
  • Труба для камеры сгорания
  • Форсунка для топлива
  • Насос

Компоновка, предлагаемая здесь, не единственно возможная, при желании, ее можно изменять так, как будет удобно, но необходимо соблюдать некоторые правила:

  • Корпус бака обязательно должен быть из негорючего материала
  • Деталь, выполняющая роль экрана, должна быть из тугоплавкого материала, как и камера сгорания
  • Корпус отопителя, должен быть из толстого металла, который не расплавится от нагрева

В трубу, которая послужит корпусом агрегата, вставляется вентилятор. Внешний кожух, необходимо устанавливать так, чтобы между ним и баком для топлива, оставался зазор, не меньше, чем два – три сантиметра.

Ни в коем случае, бак и корпус пушки не должны соприкасаться. Можно даже предусмотреть дополнительную теплоизоляцию бака.

Камера сгорания, представляющая собой трубу вдвое меньшего, чем внешняя диаметра, крепится точно посередине, внутри корпуса. Для вариантов устройств с отводом продуктов горения, в камере сгорания можно предусмотреть вертикальный канал, через который будут уходить отработанные газы.

Присоединяется форсунка к камере сгорания топлива. Соединять их следует металлической трубкой. Все соединения должны быть выполнены очень тщательно, и обязательно проверены перед запуском агрегата – протечек быть не должно. Форсунка соединяется с насосом и через него – с баком для топлива. Между форсункой и насосом, необходимо предусмотреть фильтр для топлива.

Перед камерой сгорания, на некотором расстоянии, устанавливается отражающий экран. Он будет очень сильно нагреваться, поэтому в процессе работы обогревателя, его касаться нельзя. Для того, чтобы избежать случайного касания, его утапливают внутрь корпуса.

При сборке необходимо учесть еще один момент – все торцы агрегата должны быть закрыты металлической сеткой для безопасности. На выходе, температура воздушной массы может подниматься до 250 градусов, так что стоять перед работающим обогревателем тоже не рекомендуется. Все узлы и агрегаты устройства, необходимо тщательно проверить перед заливкой топлива в бак.

Прежде, чем начинать сооружение тепловой пушки любого рода своими руками, крепко подумайте – а нужно ли так рисковать? Ведь любое устройство подобного плана всегда несет в себе некоторую опасность, даже будучи сделанным на заводе, в промышленных условиях.

Тепловая пушка своими руками(газовая, бензиновая, электрическая): простой способ

Владельцы гаражных, производственных, складских и прочих подобных помещений сталкиваются с проблемой обогрева воздушного пространства, а вернее с полным его отсутствием. В таких случаях необходимо запастись вспомогательным источником прогрева комнаты.

Тепловая пушка — справляется с такими задачами без нареканий. Она используется для обогрева гаражных помещений или складских комнат и как осушитель подвальных комнат или шахтных колодцев постоянно набирающихся влаги на осенне-весенний период. Второстепенное применение теплопыушка нашла в строительной и сельскохозяйственной сферах. Такое устройство в краткие сроки просушит окрашенные стены и шпаклевку, вместе с этим легко достигнет и продолжит поддерживать нужный температурный уровень на ферме или в зернохранилище.

Такой аппарат легко можно сделать своими руками

Таким образом, тепловая пушка  — это агрегат со встроенным вентилятором внутри корпуса, который осуществляет подачу горячего потока воздуха. Обогрев потока происходит при накаливании нагревательных элементов, установленных перед вентилятором. Название «пушка» произошло из-за схожего внешнего вида с одноименным военным орудием.

  • Теплопушка, работающая от электрического тока.
  • Тепловая пушка на дизельном топливе.
  • Теплопушка на газу.
  • Многотопливная теплопушка.
  • Инфракрасная или воздушная пушка.
  • Тепловая пушка с водяным устройством.

Каждый тип перечисленных тепловых пушек обладает рядом индивидуальных особенностей. В специализированных магазинах такие устройства продаются в готовом виде, но ценовой диапазон на них не слишком привлекателен. Таким образом, изготовленная тепловая пушка своими руками обойдется по цене в разы дешевле. Для того, чтобы сделать пушку того или иного типа, необходимо иметь определенные знания о принципах действия конкретных нагревательных элементов, встраиваемых в устройство.


Как сделать электрическую теплопушку

Это один из наиболее распространенных типов переносных тепловых обогревателей. Такая популярность обусловлена, прежде всего, простотой внутреннего устройства прибора, а также мобильностью и габаритами. Стоимость такого оборудования варьируется в зависимости от выдаваемой удельной мощности. Поэтому изготовленная электрическая тепловая пушка своими руками не нанесет особого ущерба бюджету, но при этом в конечном итоге получиться уникальный обогреватель.

Его можно использовать для обогрева небольших помещений и других бытовых целей.

В связи с тем, что устройство, работающее от сети носит название пушка электрическая, необходимо иметь хотя бы базовые знания о работе электротехнического оборудования. Тепловая пушка такого типа имеет следующие уникальные отличия:

  • Она работает без открытого пламени, следовательно, риски возникновения пожароопасной ситуации сводится к минимуму.
  • Пушки, работающие от сети, имеют достаточный запас мощности, что позволяет разогреть площадь помещения за считанные минуты.
  • Любые неполадки в процессе эксплуатации устройства, связаны по части электрики, следовательно, ремонт своими руками выполняется легко и просто.

Принцип работы

Заводская или изготовленная электрическая тепловая пушка своими руками имеет следующий принцип работы: в корпусе устройства расположен мощный вентилятор, гоняющий воздушный поток через установленный в корпус устройства нагревательный элемент- тэн. С его помощью осуществляется обогрев воздуха, а затем в прогретом состоянии он попадает в обогреваемое помещение.

Есть 2 вида тепловых пушек: электрическая и газовая

Помещение, где предстоит эксплуатировать электрическую тепловую пушку, обязательно должно быть оборудовано вентиляционной системой или вытяжкой.

Конструкция электротепловой пушки включает в себя следующие элементы:

  • Корпус. Изготавливается из огнеустойчивых материалов.
  • Нагревательный элемент. Чаще всего используют трубчатый электронагреватель – ТЭН.
  • Мощный вентилятор.
  • Кабель трехжильный сечением не менее 2,5 мм2.
  • Вилка электрическая.

Удельная мощность, необходимая для прогревания конкретного помещения, рассчитывается из количества установленных в корпус устройства тэнов. Чем их больше, тем эффективнее происходит обогрев и наоборот.

Ошибочно мнение, что скорость прогрева площади комнаты зависит от скорости вращения крыльчаток вентилятора. Скорость наполнения помещения теплым воздухом напрямую зависит от мощности трубчатого нагревательного элемента. Вентилятор равномерно распределяет поток по комнате.


Этапы изготовления электрической тепловой пушки своими руками

Сделать пушку, которая питается от электросети очень просто. Для этого используют  подручные средства. Итак:

  1. Вытаскиваем тэн из любого неиспользуемого электроприбора с нагревательным элементом. Идеальными вариантами являются утюги, электроплитки, бойлеры и подобные. Укорачиваем изъятый нагреватель на половину длины. Это сократит сопротивление в тэне и увеличит пропускаемую способность тока. Таким образом, мы увеличим мощность, следовательно, пушка будет греть эффективнее.
  2. Теперь необходимо подготовить корпус. Для этого используем отрезок асбестоцементной или стальной трубы на 60 -80 см. Во внутренней стороне трубы крепится спираль или нагреватель. Оставляем место для установки вентилятора.
  3. Подключаем к концам тэна электрический кабель. Для этого желательно применять трехжильный провод с сечением свыше 2,5 мм2.

Перед началом эксплуатации электрической теплопушки обязательно предусмотрите заземление!

  1. На этом этапе соединяем вал вентилятора с электродвигателем. Крыльчатки пропеллера должны вращаться в трубе свободно, не касаясь ее стенок. Чем свободнее они вращаются, тем выше уровень КПД теплоотдачи.
  2. Завершаем сборку надежным креплением вентилятора к концу трубы.

Электропитание для нагревательного элемента и электродвигателя с пропеллером делается по отдельности.

Вам понадобятся: листы металла, эл. катушки, проволока, и обязательно сварочный аппарат

Это один из множества способов того, как может быть изготовлена электрическая теплопушка. Самодельные устройства в принципе не являются электробезопасными. Поэтому использовать их необходимо только под присмотром. Еще одним негативным фактором является пережигание кислорода. По этой причине рекомендуется использовать тепловую электропушку в помещениях с системой вентиляции.

Как сделать тепловую пушку на дизтопливе

Дизельная тепловая пушка – более сложный вариант обогревателя, нежели электрическая. По способу действия выделяют следующие типы:

  • Пушка обогреватель на дизтопливе с прямым нагревом воздуха. Применяется для обогрева небольших площадей.
  • Пушка на дизельном топливе с непрямым обогревом воздушного пространства. Используется как дизельное отопление складских или производственных помещений.

К первому типу относят теплопушки с простым и эффективным принципом работы, но при этом они крайне опасны. Корпус состоит из двух частей: в одной горит дизельное топливо, в другой установлен вентилятор, который нагнетает горячий воздух через пламя. В связи с тем, что весь процесс происходит в открытом виде, то в отапливаемое помещение вместе с горячим потоком воздуха попадают продукты сгорания топлива.  Поэтому используется чаще всего дизельная тепловая пушка для гаража.

Второй тип по конструкции сложнее и менее эффективен, но зато абсолютно пожаробезопасен и не вредит здоровью. Сделанная дизельная пушка своими руками используется как нагреватель теплообменника, который обогревает площадь помещения за счет отдачи тепла в воздух. К нему подводиться дымовой канал, через который выходят отработанные газы. В качестве топлива также используют бензин. Горелка на бензине обходится несколько дороже, ввиду того, что стоимость горючего выше, нежели дизтоплива. Бензиновая горелка своими руками изготавливается таким же методом, как и дизельная.

Этапы изготовления тепловой пушки на дизтопливе своими руками

Рассмотрим способ изготовления дизельной теплопушки своими руками первого типа, то есть с прямым нагревом воздуха. Итак, для сборки необходимо подготовить следующие материалы:

  • Бак или емкость для горения топлива.
  • Трубная конструкция для изготовления внешнего корпуса. Рекомендуется использовать огнестойкий металл.
  • Трубы для камеры сгорания. Используем любой тугоплавкий материал.
  • Топливная форсунка.
  • Компрессор или насос.

Тепловая пушка дает огромное количество тепла

Этапы изготовления:

  1. В подготовленный заранее трубный корпус устройства вставляется вентилятор.
  2. Устанавливается бак для топлива рядом с корпусом пушки. С расстоянием между ними в два-три сантиметра. Для большей уверенности баку можно добавить слой теплоизоляции.
  3. Камеру сгорания, изготовленную из трубы в два раза меньше размера, устанавливают по внутрь корпуса.
  4. Теперь устанавливаем форсунку для топлива в камеру сгорания и соединяем их трубкой из металла.

Перед запуском дизельной тепловой пушки обязательно проверьте места соединений топливных элементов на предмет утечек.

  1. Насос соединяем с топливным баком и форсункой.
  2. Непосредственно перед камерой сгорания монтируем защитно-отражающий экран.

Теперь, проверив соединения и каждый составной элемент горелки на дизтопливе, можно приступать к эксплуатации тепловой пушки.

Как сделать газовую тепловую пушку

Как показывает практика, самодельная газовая горелка – не самый легкий вариант. Тем не менее, используя собственный опыт и особую ответственность, изготовить ее можно самостоятельно. Газовая пушка своими руками находит различное применение. Чаще всего используют газовые пушки для гаража и на строительных объектах, так как они хорошо просушивают стены. Как и в предыдущем случае, существует два вида:

  • Газовая пушка непрямого нагрева
  • Теплопушка на газу с открытым обогревом.

Этапы изготовления газовой тепловой пушки своими руками

Газовая горелка своими руками открытого типа изготавливается легче. Поэтому рассмотрим именно этот вариант. Для этого понадобятся следующие материалы:

  • Огнестойкий металл. Составит основу корпуса.
  • Горелка от неиспользуемого отопительного котла. Желательно не самодельные.
  • Пропеллер или вентилятор. С ним газовая тепловая пушка своими руками будет намного эффективнее. Если выбрать вентилятор поменьше, то получиться мини газовая горелка, которая отлично подойдет для небольших помещений. Это может быть тепловая пушка в гараж.
  • Газовый баллон или трубопровод. Используется как источник газа. Газовая горелка своими руками на пропане – лучший вариант, так как этот вид топлива доступен и отличается низкой себестоимостью.

Этапы изготовления:

  1. В подготовленной стальной трубе диаметром до 150 мм и длинной 1-1,5 м просверливаем по обоим краям отверстия: одно большего, а другое меньшего диаметра. К первому подводим патрубок, который будет использоваться как направляющая потока горячего воздуха. Во втором закрепляем газовый шланг.
  2. Теперь конструируем камеру сгорания. Для этого привариваем сваркой ребра из стальных пластин по окружности трубы, которая должна свободно зайти в корпус. Затем камера сгорания приваривается внутри корпуса.
  3. В нее же устанавливается горелка от неиспользуемого отопительного прибора. Теперь подключаем к ней газовый шланг и устанавливаем вентилятор с противоположной стороны от выхода камеры сгорания.
  4. На последнем этапе проводится проверка каждого соединения. Внимательно осматривается соединение горелки с газовым шлангом.

ПОСМОТРЕТЬ ВИДЕО

Газовая тепловая пушка своими руками готова. Теперь осталось подобрать эффективный режим для повышенного уровня теплоотдачи, регулируя открытие заслонки.

Ремонт дизельных тепловых пушек своими руками

Эти изделия применяются для обогрева частных гаражей, мастерских СТО, подсобных и складских помещений, строительных площадок — там, где не проживают люди. В случае поломки дизельных тепловых пушек вполне можно самостоятельно провести диагностику, установить причину поломки и осуществить ремонт агрегата.

Принцип действия

Такие пушки часто называют тепловентиляторами по сходству принципа работы, но у них есть определенные отличия. Действуют они так же, как и другие аналогичные изделия: воздух обтекает корпус камеры сгорания с помощью вентилятора и обогревает помещение.

Принцип работы тепловой пушки

Конструкция современных пушек включает специальный датчик, который отключает устройство при достижении заданной температуры, таким образом достигается значительная экономия топлива. Гаражные мастера делают пушки, которые могут работать на отработанном масле разных сортов.

Заводские или самодельные, обогреватели имеют несколько весьма уязвимых мест, поэтому им требуется частый ремонт. Это прочистка сопел и фильтров, замена вентилятора и многое другое. Чтобы выясните все уязвимые места, надо изучить конструкцию таких пушек.

Важный совет! После использования пушки и постановки ее на длительное хранение надо слить оставшееся топливо, а бак тщательно промыть от остатков солярки. Использовать долго хранящееся топливо небезопасно для изделия.

Конструкция изделия

Изделия с непрямым методом обогрева помещений имеют дымоходы, через которые выводятся все продукты сгорания, поэтому на практике их можно использовать для обогрева жилых помещений. Они намного безопаснее, но используют кислород для горения, поэтому нужна вентиляция или периодическое проветривание. Мощность их ниже, потому что происходят потери через выхлопную систему.

Устройство дизельных тепловых пушек

У изделия прямого нагрева все продукты сгорания остаются в помещении, поэтому их нельзя применять там, где постоянно проживают люди. Их применяют для обогревания строительных площадок и складов, где есть естественный приток воздуха, потому что отсутствие вентиляции может привести к отравлению угарным газом.

Все изделия оснащены мощным корпусом из металла: он исключает попадание посторонних предметов, которые могут вызвать поломку или стать источником пожара. Обязательно устанавливается предохранитель, отключающий устройство при сильном нагревании корпуса.

Для циркуляции используют компрессор или насос небольшого размера, для нагнетания в помещение — вентилятор, который специалисты считается одним из уязвимых мест этих изделий. Внутри корпуса расположена горелка и трубопровод, подающий топливо.

Основные элементы дизельной тепловой пушки:

  • для отвода дыма существует выхлопная труба;
  • топливный бак, расположенный в нижней части изделия;
  • насос или компрессор с приводом от электродвигателя.

Возможные проблемы

В результате непрерывной и продолжительной эксплуатации у оборудования может возникнуть ряд проблем. Чаще всего это связано не с износом каких-то отдельных деталей, а с посредственным обслуживанием. Разберём распространённые неисправности дизельных тепловых пушек.

Подача топлива с перебоями

Проблема может возникнуть из-за скопившейся грязи в шлангах системы: выработка от горючего, масло, посторонние предметы и т.п. Сюда же можно отнести грязный бак. Неисправность устраняется достаточно просто: сливаем топливо, отсоединяем шланги и тщательно промываем все элементы, отвечающие за подачу горючего.

Топливо не воспламеняется

В первую очередь, стоит проверить свечи зажигания: неисправные заменить, а залитые топливом – просушить. Также нелишним будет подкорректировать зазор между электродами, если он увеличился или, наоборот, уменьшился.

Пушка периодически глохнет

Скорее всего, засорился воздушный фильтр. Учитывая тип топлива, чистить его бесполезно. Гораздо эффективнее купить новый.

Воздушный фильтр дизельной пушки

Иногда всё дело в качестве горючего: солярка солярке рознь. Поэтому имеет смысл попробовать залить топливо, купленное на заправке другого бренда.

Слишком низкая температура в теплообменнике

Если пламя в камере сгорания горит недостаточно интенсивно, то пушка начинает работать вхолостую. Приходится выставлять максимальный уровень подачи топлива, тогда как ранее тепла хватало на средних или даже минимальных значениях.

Скорее всего, засорилась форсунка. Элемент достаточно легко очищается механическим путём. Идеальный вариант – продувка посредством компрессора.

Пушка перегревается

В доброй половине случаев виноват термостат. Извлекаем деталь, обрабатываем её от грязи и зачищаем контакты. В более продвинутых моделях он не подлежит ремонту из-за дополнительных навесов – только замена.

Обслуживание тепловых пушек

Дизельная пушка непрямого нагрева

Все профилактические работы по оборудованию сводятся к настройке и обработке воздухозаборной системы, компрессора и топливного насоса. Процедура для каждой отдельной теплопушки примерно одинакова. Рассмотрим подробности обслуживания на примере классической модели с непрямым нагревом и автоматическим контролем пламени.

Конструкцию тепловой дизельной пушки нельзя назвать сложной. Горючее за счёт насоса подаётся на форсунку, после чего вырабатывается в камере сгорания. Зажигается горелка с помощью пары электродов. Вентилятор в процессе работы выгоняет поток через камеру. Непрямой нагрев предполагает наличие независимого контура, в результате чего продукты сгорания практически не контактируют с подогретым воздухом.

Профилактика оборудования:

  1. Снимаем кожух и очищаем вентилятор от грязи.
  2. Отсоединяем от камеры сгорания высоковольтные провода и снимаем топливный шланг. Продуваем последний.
  3. Ослабляем крепёж на камере и извлекаем блок. Очищаем от сажи.
  4. Откручиваем гайки на торце камеры и получаем доступ к форсунке. Продуваем её.
  5. Собираем всё в обратном порядке.

Меры безопасности при использовании пушек

Для обеспечения мер пожарной безопасности емкость с запасом топлива для изделия должна находиться на расстоянии 8 метров от нагревательных приборов или любых источников открытого пламени.

Помните! Вместо солярки нельзя использовать бензин любой марки: вероятность взрыва увеличивается многократно, потому что он более летуч.

Меры безопасности при использовании пушек довольно просты — надо сразу покинуть помещение, если вы почувствовали:

  • внезапную и сильную сухость в полости рта;
  • болевые ощущения в горле, носу или области глаз;
  • внезапные приступы головной боли;
  • позывы тошноты.

Многие люди весьма болезненно реагируют на угарный газ в закрытом помещении: например, лица с заболеваниями легких или кардиологические больные, страдающие малокровием, беременные. Им противопоказано находиться там, где используется дизельная тепловая пушка с прямым нагревом.

Дизельная и электрическая тепловая пушка своими руками

Изготавливается тепловая пушка своими руками весьма быстро. Необходимо только заранее приготовить различные материалы, выбрать приемлемый тип нагревательного прибора, и на чем он будет работать: электричество, газ или различного вида топливо.

Кратко о классификации

Различие пушек идет в зависимости от типа топлива, на котором работают эти нагревательные приборы или от способа нагревания воздушного потока. Отсюда и названия:

  • электропушка;
  • дизельная;
  • газовая;
  • инфракрасный тип нагревательных элементов;
  • водяная;
  • монотопливная.

В первую очередь нас интересует, как сделать тепловую пушку, работающую от сети, потому что это самый распространенный и безопасный вариант. Простое обслуживание, нет нужды проверять наличие в баке топлива, экологическая чистота.

Функциональные особенности

Когда у вас нет материальной возможности приобрести запатентованный аппарат заводского изготовления, то самодельная тепловая пушка — единственная возможность выполнить намеченный вами план ремонта или строительства.

Принцип работы такого агрегата несложен: в трубу из асбеста или какого-нибудь металла устанавливаются тэны или располагается спираль особым способом. С одной стороны вставляется мощный вентилятор, который нагнетает воздух в трубу, где он нагревается и через противоположное отверстие выпускается в помещение.

Такие электроустройства реально быстро нагревают помещения различного объема. Здесь все зависит от мощности нагревательных элементов: чем мощнее, тем быстрее создается оптимальная температура. Есть только один негативный момент — это большое потребление энергии и быстрое высушивание воздуха. При использовании в жилом помещении надо ставить рядом открытую емкость с водой, чтобы увлажнить воздух.

Тепловая пушка своими руками часто изготавливается гаражными умельцами для обогрева этих помещений в зимнее время.

Электрическая пушка

Перед тем, как приступить к изготовлению, делается подробная электрическая схема устройства, собираются все составляющие.

Схема электрической пушки

Чтобы изготовить тепловую пушку своими руками, вам понадобятся такие материалы:

  1. Асбесто—цинковая труба большого диаметра, чтобы входил вентилятор. Некоторые предпочитают делать корпус из оцинкованного металла толщиной не менее 1 м, а все самодельное устройство получается мобильнее.
  2. Электродвигатель и импеллер для сборки вентилятора — можно приобрести в магазинах или собрать из подручного материала, например, использовать старый вентилятор и двигатель от пылесоса.
  3. Нагревательные элементы можно сделать из специальной проволоки, накрутив ее на электрод. Получится спираль, как для электрической плитки, только надо сделать предварительные расчеты, иначе такая пушка может вырубить свет во всем районе.
  4. Закупить или подобрать керамические изоляторы, медный провод сечением не менее 2 мм, предохранители на 24 А, провод подключения с вилкой и прочие мелочи.

Только после этого начинаем собирать электрическую часть согласно составленной ранее схеме. Тепловая пушка электрическая собирается следующим образом:

  • готовим корпус и опору с изоляционной подкладкой;
  • растягиваем спираль в виде звезды и закрепляем внутри корпуса, или устанавливаем тэны в центре трубы;
  • подключаем к выводам провода питания;
  • закрепляем вентилятор, подводим проводку;
  • устанавливаем защитные решетки с обеих сторон корпуса;
  • монтируем блок управления и подключаем к нему всю проводку;
  • устанавливаем провод подключения устройства к сети.

Все соединения электрической схемы при сборке тепловой пушки тщательно изолируем — все делается своими руками, поэтому особое внимание уделяем мелочам. После окончания работ делаем пробный запуск: система работает нормально, значит, изделие можно эксплуатировать без опасения.

Внимание! Особое внимание при сборке следует обращать на безопасность: металлический корпус трубы должен защищаться асбестовой подкладкой на основании, чтобы не случилось пожара, а вся проводка тщательно изолирована.

Дизельный теплогенератор

Иногда, не только в целях экономии, а когда нет рядом источников электрического тока, на помощь в обогреве помещений приходит пушка на дизельном топливе. Ее принцип действия кардинально отличается от электрических аналогов, впрочем, и конструкция тоже. Прежде чем приступить к изготовлению, надо достать чертеж, тщательно изучить его, а потом уже собирать все детали. Простейшая дизельная тепловая пушка непрямого нагрева имеет такие основные части:

  1. Цилиндрический корпус из прочного металла.
  2. Бак с топливом, насосом перекачки и фильтрующим элементом.
  3. Камера сгорания из толстого металла с одной или несколькими форсунками для распыления дизтоплива.
  4. Вентилятор для нагнетания воздуха.
  5. Труба дымохода для отведения продуктов сгорания.

Дизельную тепловую пушку начинают собирать с установки внутри основного корпуса вентилятора, потом вставляют камеру сгорания и центрируют ее. Подсоединяют систему трубопровода топлива от бака и перекачивающего насоса к форсунке. Топливный бак во всей конструкции расположен в самой нижней части, у него нет прямого контакта с корпусом трубы по соображениям пожарной безопасности.

Брать емкость для дизельной тепловой пушки надо заводского изготовления, несмотря на то, что вы собираете все своими руками — это гарантия безопасности.

Рядом закрепляется насос и фильтр тонкой очистки. Насос соединяется с форсункой посредством трубки из меди. Внутри камеры сгорания размещается заводской пьезоэлемент для зажигания распыленного топлива. В верхней части камеры делается отводная труба, через которую все продукты горения удаляются в атмосферу. С обеих сторон корпуса устанавливаются защитные решетки, чтобы исключить неосторожного касания раскаленной торцевой части камеры сгорания и оградить людей от работающего вентилятора.

Сделать дизельную установку самостоятельно не такая простая задача, как кажется на первый взгляд. Если у вас нет достаточных знаний, то лучше купите заводской вариант — гарант пожарной безопасности.

Пушка на масле

Некоторые гаражные мастера делают устройства на отработанном масле своими руками, но зачем изобретать велосипед, когда есть заводские установки, разрешенные к использованию в любых помещениях. Они работают на любом гидравлическом или моторном отработанном продукте, который можно приобрести недорого.

Тепловая пушка на отработанном масле, сделанная гаражным умельцем, будет намного дешевле, а вот как быть с безопасностью? Кто ответит, если с установкой, функционирующей на масляной отработке, что-то случится? В заводском варианте все продукты сгорания выводятся по трубе наружу, а у самодельного агрегата зачастую масло горит в грязной чашке от направленной на нее паяльной лампы. Заводской вариант имеет КПД 100% и сгорание масла не нарушает экологию помещения, чего не скажешь о кустарном производстве.

Газовый теплогенератор

Принцип действия его идентичен дизельному варианту, да и собирается газовая тепловая пушка таким же образом, но вместо солярки подается газ. Отличается высокой степенью пожарной опасности, потому что внутри корпуса присутствует открытый огонь. Такие устройства можно приобрести в соответствующих торговых точках по цене от 5,1 тыс. р. — они проверены пожарной инспекцией, есть сертификат, разрешающий использовать в различных помещениях.

Сделанный кустарным способом агрегат внушает мало надежности, он шумит и коптит на разных режимах, да и открытый огонь внутри ничем не закрытой трубы не добавляет безопасности. Кроме того, гарантии на горелки, часто китайского производства, нет.

Чтобы отремонтировать заводской вариант, вам достаточно обратиться в сервисный центр, где специально обученные мастера решат все ваши проблемы. Кустарный аппарат в случае поломки основных деталей реанимировать будет гораздо сложнее, если это вообще будет возможно. О его работе можно судить по видеоролику.

Самодельные газовые пушки являются мощными весьма опасными устройствами, где нет защиты от перегрева, и отсутствует контроль за пламенем. Их ни на минуту нельзя оставлять без присмотра.

Устройство газового теплогенератора

Многие пользователи считают, что собрать, а уж тем более сделать ремонт тепловой пушки своими руками дело не столь уж и сложное. Это не так — без специальных знаний и технических навыков вы сделаете кустарное подобие теплогенератора. Помните, что электрическая пушка, сделанная вами — это источник электрических травм, коротких замыканий, если ненароком была допущена простая ошибка при сборке. Другие виды, особенно с применением открытого огня, являются источниками неминуемого пожара.

Тепловые пушки — типы, виды, принцип работы и советы по выбору

Тепловая пушка

Содержание:

Поддержание оптимальной температуры в помещении — очень важная задача встает перед обывателями не только в холодное время года.

В данной статье речь пойдет о так называемых тепловых пушках, которые могут пригодиться в тех случаях, когда в помещении отсутствует стационарный источник отопления. Благодаря высокому коэффициенту теплоотдачи, они полностью оправдывают свое применение.

Технические характеристики

Элементы и общая схема работы

По своей сути, тепловые пушки — это незаменимые помощники, когда речь заходит о необходимости качественного обогрева различных помещений.

К ним можно отнести: выставочные залы, павильоны, торговые площадки, складские и другие производственные помещения, в которых априори проблемно установить иной источник отопления.

А ведь, несмотря ни на что вопрос поддержания необходимой температуры остается одним из самых важных и касается он не только комфорта людей, находящихся в данном помещении, но и, неподходящая температура, может, непосредственно, влиять на качество товаров, находящихся там.

Откуда пошло именно это название, вы можете задать резонный вопрос.

На самом деле, все довольно просто и «пушкой» стала она называться благодаря своему очевидному сходству с классической пушкой, так выполнена она также в форме цилиндра.

Металлический корпус, являющийся телом, имеет специальные решетки, через которые происходит процесс забора воздушных масс из внешнего пространства, а уже внутри есть специальный нагревательный элемент, который прогревает воздух до необходимой температуры и «выдает» его обратно в окружающую среду.

Обратно воздух можно сказать в «выкидывается», а помогает в этом система вентиляторов, расположенных внутри конструкции.

Говоря простым языком, можно сказать, что тепловая пушка- это механизм, который очень похож на вентилятор, с той лишь разницей, что в конечном итоге мы получаем не охлажденный, а, наоборот, нагретый воздух.

В зависимости от конфигурации и модельного ряда, устройство может работать на бензине, соляре, воде, керосине или отработанном газе.

Классификация: виды и типы

Виды и типы пушек

Как и у любого другого механизма, существует ряд признаков, по которым можно разграничить (дифференцировать) имеющийся ассортимент тепловых пушек, то есть, они имеют собственную, характерную только для них классификацию.

По области применения они делятся на:

  • Бытовые
  • Промышленные

Основное их отличие заключается в мощности вентиляторов.

Очевидно, что для производственных помещений, имеющих большую площадь, выпускаются специальные промышленные пушки, а для жилых помещений — бытовые.

По источнику потребляемой энергии делятся на:

  • Дизельные
  • Электрические
  • Инфракрасные
  • Водяные
  • Газовые
  • Тепловые
  • Многотопливные

Теперь подробнее о каждом из вышеуказанных видов:

Дизельные

Дизельные пушки Master с дымоходом и без

Данный вид в качестве потребляемого топлива использует дизельное топливо, исключительно дизельное, что делает применение ее несколько затратным.

Однако, этот недостаток дизельной пушки с легкостью перекрывается ее мобильностью (имеет небольшой вес, удобно транспортировать, компактна), а также мощностью.

В зависимости от механизма работы, дизельные пушки могут делиться на приборы прямого нагрева и непрямого нагрева.

Непрямой нагрев безопаснее, так как в этом случае в помещение попадет только конечный воздух — теплый воздух, а продукты горения никоим образом не выбрасываются в окружающее помещение, а выводятся за его пределы.

Разумеется, что такая пушка не может работать без перерыва очень долго, а потому можно сделать вывод, что чем больше бак, тем более длительно время ее работы без остановок.

Таблица тепловых мощностей пушки

Полезно знать: Данные модели очень часто оснащают механизмом, защищающим от перегрева, а также имеющаяся система контроля пламени минимизируют риск возникновения возгорания или полностью исключают такую возможность.

Электрические

Электрическая тепловая пушка

В последнее время можно заметить, что электрические модели нашли своего покупателя и с каждым последующим годом, все больше и больше людей отдают предпочтение именно электрическим тепловым пушкам.

Такие модели пушек можно использовать как в производственных, так и в жилых помещениях, где необходимо нагреть воздух до нужной температуры.

Это неудивительно. Она более экологична, так как механизм работы не предполагает возникновения токсичных выхлопных веществ, а потому ее можно использовать, не опасаясь за свое здоровье, а также за здоровье своих близких.

Работает электрическая пушка от сети, причем ее можно подключить как к двухфазной, так и к трехфазной электрической цепи.

В качестве основного нагревательного элемента используется либо спираль, либо ТЭН.

Причем использование ТЭНа в последнее время участилось, видимо это происходит по причине его более длительной работы, а также из-за того, что ТЭН практически не сжигает внешний кислород.

Специальный термостат препятствует тому, чтобы она перегревалась, а работает он так: как только воздух нагрет до нужной температуры, термостат автоматически отключает питание и она перестает работать.

Во-первых, это сильно экономит электроэнергию, что тоже немаловажно, согласитесь? А кроме того, позволяет избежать перегрева воздуха.

Инфракрасные

Тепловая ИК пушка

Инфракрасная пушка отличается от других тем, что в нет системы вентиляторов, которая обычно нагревает воздух.

Специальный механизм заставляет ее работать, используя инфракрасное излучение, благодаря которому, воздух нагревается, и происходит обогрев помещения целиком.

Воздух нагревается в процесс теплоотдачи.

Инфракрасная пушка может нагревать сразу не все помещение, а лишь определенный его участок.

Это качество особенно необходимо при строительных и ремонтных работах, когда, к примеру, нужно просушить стены или полы после того, как на них наложили штукатурку.

Водяные

Водяная пушка в теплице

Водяная тепловая пушка — это устройство, которое имеет специальный теплообменник, который для начала нужно наполнить водой.

Вода в процессе работы нагревается, после чего происходит процесс выделения полученного тепла в окружающую среду.

Использование водяной тепловой пушки сочетает в себе эффективную работу, вкупе с минимальными затратами электроэнергии, что нельзя не счесть за безусловный плюс таких моделей.

По сути — это механизм очень похожий на батарею, но только с вентилятором. То есть вентилятор необходим для того, чтобы равномерно распределять тепло по помещению.

Такой тип особенно часто используется в парниках и теплицах, так как процесс обогрева там довольно длительный, а устройство значительно сокращает потребление электроэнергии.

Газовые

Газовая пушка Ballu

Использование газовой пушки также очень распространено в сельской местности и по аналогии с водяной — в теплицах и парниках.

Как следует из названия, газовая пушка использует для работы газ, причем она может быть как стационарной, так и мобильной.

Стационарные тепловые обогреватели используют подключение к газовой магистрали, а мобильные — к баллонам с бутаном или пропаном.

Как и водяные, газовые очень экономичны.

Кстати, этот тип чаще всего делают своими руками, т.к. для сооружения конструкции не требуется много материалов и деталей.

Достаточно найти подходящего размера трубу, подвести газ, присоединить нагнетатель и еще несколько элементов.

Об этом чуть ниже рассказано более подробно.

Многотопливные

Многотопливная пушка-генератор Saymon

Преимущественно, многотопливные пушки могут работать на отработанном масле, причем масло может быть как моторным, так и гидравлическим.

В таких устройствах используются специальные системы насосов, которые помогают направить масло в специальную чашу горелки, где непосредственно, происходит процесс сгорания масла.

Во время горения, масло отдает во внешнее пространство свое тепло, причем отдает полностью. Отсюда можно сделать вывод, что коэффициент полезного действия многотопливной пушки равен 98-100%.

Из всех имеющихся моделей, многотопливная пушка является самой продуктивной.

Работать она может 15 часов подряд, а если в комплекте имеется термостат, то этот показатель может доходить до суток.

Стоит отметить, что современный рынок может предложить потребителям данные устройства как прямого, так и непрямого нагрева.

Важно: Использовать тепловые пушки, работающие на жидком топливе, рекомендуется в тех помещениях, которые хорошо проветриваются и там где не бывает постоянного скопления большого количества людей. Причиной этому становится риск отравления угарным газом.

Как сделать тепловую пушку своим руками?

Самодельная газовая пушка

Некоторые люди, особенно те, кто раньше работали на промышленных предприятиях, имеют навыки, которые позволяют им в домашних условиях собирать некоторые конструкции.

В этом нет ничего сложного, особенно если человек знает что ему для этого понадобится и разбирается в основах работы того или иного механизма.

Чтобы собрать устройство своими руками, понадобится: рама, которая играет роль опоры. А на опору, в свою очередь, крепятся главные функциональные узлы, то есть: камера сгорания, топливный бак, форсунка и вентилятор.

Чтобы сделать топливный бак, понадобится материал, обладающий низким коэффициентом теплопроводности; вызвано это опасностью того, что бак будет расположен слишком близко к источнику, обладающему высокой температурой. В некоторых случаях рекомендуется делать дополнительный слой изоляции, который поможет еще больше защитить конструкцию от перегрева.

Тело пушки должно быть изготовлено или из металла большой толщины (порядка 4-5 миллиметров) или из толстостенной трубы. С торцевых сторон, на нее устанавливается сетка или защитная решетка. А внутрь трубы помещается двигатель, камеру сгорания топлива, форсунку.

Важно: Расстояние между корпусом тепловой пушки и топливным баком не должно быть меньше 20 сантиметров. Между баком и корпусом устанавливается специальный топливный фильтр, который будет отделять использованное и отработанное топливо.

Вышеуказанный советы- это лишь небольшая толика всей сложности процесса. Даже несмотря на то, что сделать такое устройство для специалиста не представляет особого труда, процесс это довольно трудоемкий, так как требует специальных навыков и умений.

Общая схема работы

Исходя из вышесказанного, можно сделать вывод, что если вы в чем-то не уверены, лучше доверьтесь профессионалам и выберете уже готовый аппарат,- благо, что современный рынок позволяет выбрать любую понравившуюся модель по невысокой цене.

Советы по выбору модели

Какую пушку покупать?

Как и в случае с бытовой техникой, при выборе необходимо учитывать два самых главных фактора, а точнее их сочетание друг с другом.

Это собственные материальные возможности и возможности пушки, которые необходимы для вашего дома или для производственных нужд.

Поэтому прежде чем покупать тепловую пушку, внимательно подумайте о цели, ради которой вы будете ее использовать, а также какие качества вы хотите получить в итоге от приобретаемого аппарата.

  1. Определитесь с ответами на следующие вопросы: как часто планируется использовать прибор? То есть это будет происходить раз в определенный период или она должна функционировать постоянно. Кроме того, подумайте, нужно ли будет, чтобы пушка обогревала полностью все помещение или достаточно будет определенного участка поверхности? Исходя из полученных ответов, выбирайте, тем более вы сможете выбрать нужную модель определенной мощности и ту, которая будет находиться в нужной вам ценовой категории.
  2. Второй важный момент – продумать, а какой вид энергии будет использоваться при работе?. Тоже немаловажно это знать, так как исходя из этого, можно ощутимо сэкономить на покупке.
  3. Внимательно отнеситесь к требованиям безопасности. Очень важно знать и постоянно помнить, что если в помещении планируется нахождение большого количества людей, то в этом случае разрешается использование устройств, которые имеют специальную систему газоотвода, необходимую для того, чтобы продукты сгорания не попадали в окружающую среду.
  4. Последний момент это соотнести размер имеющегося помещения и желаемый уровень обогрева. Есть специальное соотношение, согласно которому на 10 кв. метров площади необходимо будет использование 0,8-1,4 кВт тепла. Кроме того, при выборе обязательно обратите внимание на скорость потока воздуха и мощность, которой обладает система вентиляторов .

Если подвести итог тому, что уже было сказано, можно сделать вывод, что сегодня использование тепловых пушек получило столь широкое применение, что порой и другие обогревательные приборы постепенно отходят на второй план.

Такую широкую известность они получили еще и потому, что они, при своем относительно небольшом весе и габаритах, могут обладать потрясающим эффектом.

Все пушки, которые представлены на современном рынке, отличаются друг от друга несколькими ключевыми характеристиками, в числе которых мощность, габариты, обогревательный механизм, ну и, разумеется, стоимость.

Тепловая пушка своими руками: как сделать, ремонт, видео

Тепловая пушка своими руками – это экономичное, мобильное, компактное устройство расчетной мощности, которое предназначено для отопления помещения. Данные устройства используются для обеспечения теплом различных пространств, когда отсутствует централизованное отопление или оно временно недоступно. Тепловые пушки в основном применяются при обогреве торговых павильонов, складов, гаражей и мастерских, в сельском хозяйстве и на строительных объектах. Бывают дизельная, электрическая, газовая пушки.

Схема тепловой газовой пушки.

Принцип работы устройства

Схема электрической тепловой пушки.

Тепловую пушку своими руками можно сделать при определенном багаже технических знаний, несложных инструментов, материалов и комплектующих частей, доступных для любого человека. Мобильный тепловентилятор способен работать на разных видах топлива: на отработанном масле, керосине, горячей воде, солярке, сжиженном газе и электричестве. Принцип работы данного обогревателя заключен в следующем: заранее выбранный специальный элемент тепловой пушки, к примеру ТЭН или горелка, помещают в металлический корпус, и он нагревается до максимальной температуры. Поток воздуха прогоняется через нагретое устройство (поток создается встроенным мощным вентилятором). Воздух нагревается и выталкивается наружу горячей мощной струей. Несомненным достоинством мобильных тепловентиляторов является тот факт, что прогрев даже больших площадей проходит за несколько минут.

Вернуться к оглавлению

Основные свойства

Качественно произведенные обогреватели надежны в работе, прочны и долговечны. Корпус прибора должен быть стабилен к резким перепадам температуры, появлению коррозии и механическим ударам. Все элементы тепловой пушки должны быть устойчивыми к повышенной влажности, в особенности при использовании в таких помещениях, как теплицы и оранжереи. Обязательно учитывают тот факт, что прибор должен иметь небольшой вес для удобной транспортировки и перемещения.

Рекомендуется использовать тепловые пушки в помещениях с надежной и качественной системой вентиляции или периодическим проветриванием всего пространства.

Вернуться к оглавлению

Методика производства

Схема работы тепловой пушки с электродвигателем.

Перед изготовлением тепловой пушки своими руками следует определиться с выбором модели, электрической или на дизельном топливе. Чтобы выбрать габариты тепловентилятора правильно, необходимо произвести расчет мощности устройства, учитывая возможные теплопотери, объем помещения и среднюю температуру окружающего пространства.

Тепловая пушка своими руками на дизельном топливе – это конструкция, состоящая из двух корпусов. Верхний корпус – наружный кожух устройства, а нижний используется в качестве бака для дизельного топлива. Производят нижний корпус из материалов с небольшой теплопроводностью, так как он расположен близко к устройству с высокой температурой. Когда нет возможности приобрести специализированные материалы, можно позаботиться о защите теплоизоляционного слоя.

Прямо над топливным баком расположен корпус пушки, сделанный в виде стальной широкой трубы (или из любого другого прочного металла, главное – с толстыми стенками). Корпус по торцам закрывается решетками или сетками. Жестко закрепляют в готовом корпусе: топливный насос с форсункой, электродвигатель с вентилятором и камеру сгорания.

Корпус запрещено устанавливать прямо на бак. Его необходимо приподнять над ним хотя бы на 15-20 см. Между баком и корпусом ставят топливный фильтр. Далее выводят металлическую трубку из топливного бака. Ее подсоединяют к фильтру. Подкачиваемое через насос дизельное топливо, проходя по трубке и через фильтр, попадет в форсунку и воспламенится. Непосредственно процесс горения проводится в камере сгорания, в металлической толстой трубе, меньшей в половину в сравнении с диаметром корпуса, закрепленной жестко в центре корпуса и имеющей для вывода продуктов горения вертикальный отвод.

Схема дизельной тепловой пушки.

Включенный вентилятор гоняет воздух около камеры сгорания и, нагреваясь, выходит уже горячим с обратной стороны устройства. Необходимо учитывать, что при использовании устройства температура теплой струи в метре выхода может достигать около 300 градусов по Цельсию. Тепловая пушка сможет обогревать помещение площадью до 600 кв. м при предельном расходе топлива 10 л/ч.

Тепловую дизельную пушку не рекомендуют использовать в полностью закрытых помещениях, особенно если в них постоянно находятся люди, с целью не допустить отравления продуктами сгорания. Для обеспечения нормальных условий работы необходимо самостоятельно за пределы помещения вывести специальный отвод отработанных газов.

Вернуться к оглавлению

Тепловая газовая пушка своими руками: принцип работы

Газовая тепловая пушка имеет электрический двигатель, который приводит во вращение вентилятор, засасывающий холодный воздух. Газовая горелка сжигает газ из редуктора и выдает поток горячего воздуха, устремляющийся наружу. Газовая пушка, изготовленная своими руками, – наиболее экономичная разновидность данного устройства.

Вернуться к оглавлению

Тепловая электрическая пушка своими руками: принцип работы

Газовая тепловая пушка непрямого нагрева.

Тепловая электрическая пушка – это тот же самый обыкновенный нагревательный элемент. Только, кроме нагрева воздуха, происходит также его выдувание в пространство вокруг. Потому создать данный агрегат из подручных средств разбирающимся в этом деле будет довольно просто. Понадобится спираль от электроплитки, реостат, асбестоцементная труба, электродвигатель, вентилятор.

На первый взгляд кажется, что таким образом можно хорошо сэкономить. Однако, если разобраться, такое устройство не очень безопасное, в особенности если предполагается бесперебойная работа агрегата на протяжении нескольких суток. Самодельный аппарат может сломаться, произойдет перегрузка сети и короткое замыкание.

Вернуться к оглавлению

Выбор электрической тепловой пушки

Главный вопрос при приобретении тепловой пушки электрической: как ее выбрать и при этом не ошибиться?

На рынке тепловых пушек представлены устройства от разных производителей: Frico, General, Sensei, Master, DDE, Ballu, KROLL. Они различаются не только по внешнему виду, но и по характеристикам. У многих тепловых электрических пушек прямоугольный корпус, внутри которого в виде сетки расположен нагревательный элемент. Также имеются модели с цилиндрическим корпусом с нагревательным элементом, закрученным в спираль. У последних на выходе более высокая температура воздуха. Есть и отечественные тепловые электрические пушки. Это устройства с полимерным антикоррозийным покрытием.

Немаловажным при подборе электрической тепловой пушки является скорость подачи нагретого воздуха в кубометрах в час, величина электронапряжения и удельная мощность нагревательного элемента, которая необходима для непрерывной работы устройства. Также необходимо наличие плавной или ступенчатой регулировки скорости вращения вентиляторов и мощности нагревательных элементов.

Тепловые пушки своими руками, как сделать тепловую пушку

В определенных случаях нет возможности приобретать тепловую пушку. Но ее можно изготовить самостоятельно. Для этого нужны только некоторые навыки и определенные комплектующие.

Если тепловая пушка нужна как воздух, то стоит остановить свой взгляд на электрической модели. Чтобы изготовить ее своими руками, вам понадобится спираль от какого-нибудь нагревательного прибора, к примеру, это может быть утюг или электрическая плита. После чего следуйте этой инструкции:

  • чтобы увеличить силу нагрева, спираль необходимо укоротить;
  • понадобится асбестовая труба, внутри которой монтируется спираль, но не забудьте, что с одной из сторон будет стоять вентилятор, соответственно, необходимо под него место;
  • к спирали подводятся провода для электросети;
  • обязательно нужен реостат, который будет следить за степенью накала спирали, иначе она попросту лопнет через несколько секунд;
  • устанавливаем вентилятор так, чтобы воздух засасывался в трубу во время работы пушки.



ВНИМАНИЕ! Питание вентилятора и питание спирали накаливания — раздельные! Все, тепловая пушка своими руками готова!

По желанию можно собрать и газовую тепловую пушку. Но здесь стоит помнить, что задача предстоит не из легких и требует больших знаний в этой области. Итак, что мы делаем:

  • возьмите газовую горелку, после чего удлините ее, используя трубу необходимого размера;
  • увеличьте  до 5 мм отверстия уже бывшей газовой горелки, а также жиклер (специальное отверстие, через которое подается газ) до 2 мм;
  • теперь следует изготовить теплообменник, поэтому берем трубу с меньшим диаметром;
  • все элементы закрепляем при помощи хомутов;
  • просверливаем отверстие в теплообменнике и привариваем к нему трубу: она будет выпускать нагретый воздух;
  • с другой стороны теплообменника устанавливаем вентилятор;
  • сверлим отверстие для сжигания газа, а непосредственно подача топлива будет проходить за счет редуктора (вентиля).




Здесь Вы можете ознакомиться с каталогом тепловых пушек, реализуемых ООО ГК «ТехМаш».


Прежде чем приступить к описанию, следует запомнить, что такого типа оборудование вместе с горячим воздухом выдувает и продукты сгорания топлива.

Понадобится два корпуса: условно из можно назвать нижний и верхний. Нижний для топлива, поэтому необходимо его изготовить из низкотеплопроводных материалов, а верхний корпус — пушка. Она устанавливается на высоте 15-20 см от нижнего бака. Крайне рекомендуют в нижнем корпусе проложить теплоизоляционный материал. Пушка — железная труба с толстыми стенками. Далее:

  • в трубу монтируем электрический двигатель, оснащенный вентилятором
  • Туда же устанавливаются другие комплектующие: камера сгорания и топливный насос с форсункой;
  • с обеих сторон трубы монтируем решетки;
  • между корпусами устанавливаем трубу с фильтром, именно через нее будет проходить дизельное топливо к форсунке, после чего воспламеняться;
  • камера сгорания представляет собой трубу, которая имеет меньший диаметр и приваривается к центру корпуса, у нее нужно предусмотреть вертикальный отвод, через который и будут выходить продукты сгорания.

Дизельная тепловая пушка своими руками готова.

Оборудование для колоний

| Обогреватели

НАГРЕВАТЕЛИ

П19-1265

Электрический обогреватель MIlkhouse

Мощный электрический обогреватель с автоматическим термостатом. Две настройки: 1000 Вт и 1500 Вт, 3412 БТЕ на низком уровне, 5118 на высоком. Другие функции включают защиту от опрокидывания, принудительные катушки вентилятора, защиту от перегрева, автоматическое отключение и многое другое.

Позвоните, чтобы узнать цены


П12-1247

Переносной электрический обогреватель

Имеет три режима нагрева с автоматическим регулированием: низкий (лучистое тепло, без вентилятора), средний (принудительный вентилятор) и высокий (излучающий и принудительный вентилятор).Автоматический термостат контролирует желаемый уровень комфорта. Переключатель опрокидывания автоматически отключает нагреватель, если он опрокидывается вперед или назад. Обогревает комнату до 12 ‘x 12’. Поставляется с шнуром длиной 6 футов. Максимальные БТЕ в час: 5,118. Вес: 9 фунтов. Цвет: бежевый Hammertone. 120 вольт.

Позвоните, чтобы узнать цены


П12-1249

Переносной керамический обогреватель

Компактный керамический обогреватель. Разделите режимы нагрева на высокие / низкие настройки и режим только вентилятора.Безопасная защита от перегрева и регулируемый термостат для комфортного управления.

Позвоните, чтобы узнать цены


П19-1258

Масляный обогреватель конвекционного радиатора

3 режима нагрева, 600 Вт, 900 Вт и 1500 Вт с термостатом. Колеса для удобства переноски. Встроенное хранилище шнура. Утверждено ETL. Размеры 13,78 дюйма Д x 9,84 дюйма Ш x 25,79 дюйма Вес: 19,32 фунта

Позвоните, чтобы узнать цены


П12-2286

Обогреватель строительных площадок

Нагреватель принудительного действия с вентилятором для тяжелых условий эксплуатации со стальным трубчатым элементом.Встроенный термостат. 240 вольт, однофазный двигатель. Поставляется с вилкой NEMA 6-20 на 20 ампер. Внутренний термостат перегрева для безопасности. Поставляется с шнуром длиной 6 футов. Вес: 15 фунтов. Размер: 10 1/4 дюйма (Ш) x 12 дюймов (В) x 7 1/2 дюйма (Г). В списке U.L.

Позвоните, чтобы узнать цены


П12-2288

Электронагреватель

Разработан как сверхмощный переносной настенный или потолочный модульный обогреватель. Поворотное основание.Термостат контроля температуры с диапазоном от 35 ° F до 85 ° F. Оребренный стальной трубчатый нагревательный элемент. Внутренний термовыключатель с ручным перезапуском. Поставляется с вилкой NEMA 6-30P на 30 ампер. Шнур длиной 6 футов с формованной вилкой. Вес: 20 фунтов. Размер: 13 1/2 дюйма (Ш) x 17 1/2 дюйма (В) x 11 1/2 дюйма (Г). В списке U.L.

Позвоните, чтобы узнать цены


П12-2287

Переносная электрическая саламандра

Предназначен для обогрева строительных площадок или аварийного обогрева и сушки.10-дюймовые резиновые колеса для легкой мобильности. Безопасный желтый кожух обогревателя имеет защитные экраны как на впускных, так и на выпускных отверстиях. Долговечные оребренные трубчатые нагревательные элементы, термовыключатель верхнего предела с автоматическим сбросом. Термостат регулируется от 40 ° до 100 ° F . Тумблер для работы только с вентилятором. Блоки Salamander предварительно настроены на заводе для работы в трехфазном треугольнике. Блоки могут быть преобразованы в однофазный режим. Однако обратите внимание, что преобразование в однофазные пустоты C-UL®, UL® и листинги ETL.800 кубических футов в минуту. Вес: 51 фунт. Комплект кабелей необходимо заказывать отдельно, за исключением , арт. 12-2292 , 10-футовый шнур поставляется в собранном виде.

Позвоните, чтобы узнать цены


П12-3041

Комплекты кабелей для портативного электрического саламандра

Этот комплект кабелей включает 25 футов кабеля в оболочке типа SO. У каждого кабеля 6 дюймов внешней оболочки, снятой с одного конца, а на другом конце — кольцевые клеммы №10.

Позвоните, чтобы узнать цены


П19-1001

Масляный (керосин) Нагреватель принудительного воздуха

Эти портативные обогреватели с высокой мощностью предназначены для работы в самых суровых условиях на стройплощадке. Современные функции безопасности и надежности. В моделях мощностью от 55 000 до 155 000 БТЕ не используются свечи зажигания, что исключает неполное сгорание и запах. Простота эксплуатации — просто залейте керосин №1 и подключите к розетке 110–115 В, 60 Гц.Все четыре блока имеют встроенный термостат. Четыре модели, перечисленные ниже, также доступны для аренды. Сделано в США.

Позвоните, чтобы узнать цены


П19-1449

Керосиновый обогреватель с принудительной подачей воздуха DeWalt

Прочный двухкомпонентный бочонок, предназначенный для облегчения чистки и обслуживания. Время работы топливного бака: 11 часов. Эргономичная ручка для удобной транспортировки. Непрерывное электронное зажигание всегда присутствует как источник воспламенения несгоревшего топлива, что снижает способность топлива опасным образом скапливаться и собираться.

Позвоните, чтобы узнать цены


П19-1440

Нагреватели принудительного воздуха Patron

Создан для длительного использования в сложных условиях, имеет стальной корпус с порошковым покрытием и высококачественный герметичный двигатель. Отопление, сушка и вентиляция. Встроенный комнатный термостат от 32 ° F до 104 ° F. Защита от перегрева при 104 ° F. Быстрый и высокий рост температуры благодаря однонаправленному вентилятору. Утверждены UL и CSA.

Позвоните, чтобы узнать цены


П19-1464

Нагреватель с принудительным нагревом воздуха непрямого нагрева серии PRO

Нагреватель непрямого нагрева серии

Heatstar PRO-SERIES — это высокоэффективные устройства, которые обеспечивают большой объем 100% чистого, сухого и теплого воздуха без дыма. Мощные внутренние вентиляторы вместе с теплообменником позволяют размещать этот обогреватель на открытом воздухе, обеспечивая подачу нагретого воздуха на глубину до 50 футов через воздуховоды со скоростью 1060 куб.Либо поместите обогреватель вне помещения и направьте теплый воздух внутрь, либо для экономии топлива вы можете разместить обогреватель в обогреваемом помещении и выпустить выхлоп. Доступен дополнительный термостат для постоянного контроля температуры. Автоматические электрические предохранительные устройства и устройства управления входят в стандартную комплектацию. Использует: керосин, дизельное топливо 1 # или 2 #, мазут, реактивное топливо.

Позвоните, чтобы узнать цены


П19-1443

Пропановые нагреватели принудительного воздуха

Прочный двухкомпонентный бочонок, предназначенный для облегчения чистки и обслуживания.Непрерывное электронное зажигание всегда присутствует как источник воспламенения несгоревшего топлива, что снижает способность топлива опасным образом скапливаться и собираться. Сплошное искровое зажигание. Включает: шланг низкого давления и регулятор.

Позвоните, чтобы узнать цены


P19-1983

Керосиновый обогреватель с вентиляцией

Обеспечивает чистое, сухое и безопасное непрямое тепло, подходящее для сушки и обогрева строительных площадок.Мощные внутренние вентиляторы вместе с теплообменником позволяют размещать этот обогреватель на открытом воздухе, обеспечивая подачу нагретого воздуха на расстояние до 50 футов через воздуховоды со скоростью 1950 куб. Футов в минуту, тем самым устраняя воздействие дыма внутри. Автоматические электрические предохранительные устройства и устройства управления входят в стандартную комплектацию. Также может быть подключен к термостату. Усиленные колеса и встроенная ручка обеспечивают легкую мобильность на рабочем месте. Емкость БТЕ: 285000. Использует керосин, дизельное топливо 1 # или 2 #, мазут, реактивное топливо. Выходной диаметр 16 дюймов.

Позвоните, чтобы узнать цены


П19-1999

Инфракрасный обогреватель Val 6®

Этот уникальный обогреватель использует инфракрасное тепло высокой интенсивности, которое равномерно проникает прямо на поверхности, как солнечный свет.В отличие от традиционных воздухонагревателей с принудительной подачей воздуха, Val 6 не подвержен воздействию ветра или дождя, выделяя тепло непосредственно на объект без движения воздуха, что исключает потери тепла. Система сгорания Val 6 не производит запаха и дыма во время работы. Фактически, Val 6 производит менее 2 частей на миллион угарного газа, что делает его пригодным для работы в помещении. Val 6 также эффективен, потребляя на 75% меньше топлива, чем у стандартного обогревателя «торпедного типа» с принудительной подачей воздуха. Использует керосин или дизельное топливо. Это идеальный обогреватель для стройплощадок, особенно для каменщиков, которым необходимо поддерживать тепло в стенах и на рабочем месте.

Позвоните, чтобы узнать цены


П19-2003

Многотопливный инфракрасный обогреватель Val6 MPX

Та же технология лучистого тепла, что и 19-1999, но компактные. MPX предлагает стиль дуэльного нагрева, в котором используется как инфракрасный, так и конвекционный нагрев, чтобы обеспечить максимально эффективный нагрев. Управление высокой / низкой мощностью. MPX может работать непрерывно более 15 часов с низкоскоростным сгоранием, что позволяет ему работать всю ночь без дозаправки.Эффективная горелка позволяет ей работать тихо. К функциям безопасности относятся: опрокидывание, датчик пламени, защита электрической системы и перегрев.

Позвоните, чтобы узнать цены


П19-1381

Многотопливный нагреватель проникающего тепла

Более безопасное и глубокое проникновение тепла с меньшей интенсивностью. Чистый выхлоп за счет идеального сгорания. Конструкция с низким уровнем шума обеспечивает бесшумную работу. Конструкция с защитой от открытого пламени.Экономия места, тонкий плоский дизайн. Встроенный термостат и функция таймера. Этот обогреватель обладает свойствами дальнего инфракрасного излучения, которое по своей природе способно глубже проникать в предметы, как работает солнечный свет.

Позвоните, чтобы узнать цены


П19-1990

Воздухонагреватели для воздуховодов

Идеально подходит для строительства, где требуется направленное тепло, а также для небольших труднодоступных мест.Эти обогреватели могут быть размещены внутри * или снаружи здания (модель мощностью 350 000 БТЕ имеет воздуховод на расстояние до 100 футов). Характеристики включают надежное электронное зажигание с легким запуском, термостатическое управление и бесшумную работу в условиях, требующих низкого уровня шума. Эти обогреватели также легко перемещать с помощью ручек и катящихся колес. Обе модели — 170 000 и 350 000 БТЕ — идеальны для строительной среды, где вам необходимо переходить с пропана на природный газ по мере выполнения работы. Изменить подачу топлива так же просто, как повернуть селекторный клапан топлива.
* Если агрегат размещается внутри, должно быть открытое и хорошо вентилируемое место.

Позвоните, чтобы узнать цены


П19-1992


П12-2293

Пропановый конвекционный нагреватель

Большой мощный нагрев в компактной конструкции. Бесподобный пьезоискровый воспламенитель для легкого зажигания; работает на стандартном баллоне с пропаном на 100 фунтов. Автоматическое отключение при погашении пламени.10-футовый шланг и регулятор.

Позвоните, чтобы узнать цены


«« Старт «Назад 1 2 Следующий » Конец «»

Дисплей 5101520253050100200300400500600700800

00 Результатов на странице

Результаты 1-20 из 27

400000 БТЕ, Дизельный нагреватель косвенного нагрева серии Flagro Pro (максимальная температура помещения 77C / 170F)

Дизельный нагреватель косвенного нагрева серии Pro, 400000 БТЕ Характеристики продукта:

  • Простота использования
  • Точный контроль безопасности и температуры
  • Бортовой топливный бак на 42 галлона
  • Отлично для холодного климата
  • Включает дымоход и стандартный механический термостат

Дизельный обогреватель непрямого действия является обычным выбором для управления микроклиматом на строительных площадках, мероприятиях на открытом воздухе и других помещениях, требующих временного обогрева или дезинфекции.Обогреватель можно установить для временного использования в помещении или на улице. При установке в помещении, дымоход должен выводиться наружу специалистом по HVAC. Нагреватель способен временно нагревать до 10 000 квадратных футов (при рециркуляции) при стандартной высоте потолка 8 футов, в зависимости от таких факторов, как габарит здания, вентиляционные установки для распределения воздуха и другие факторы. Нагреватель идеален для экономного потребителя. Серия 400000 BTU Pro также может преодолевать самые холодные условия, обеспечивая максимальное количество тепла, что имеет решающее значение для эффективного нагрева конструкции.Нагреватель оборудован вентиляторами с обратным наклоном, которые позволяют прокладывать воздуховоды на расстояние до 150 футов с очень тихой подачей воздуха в конструкцию. Серия 400 000 Btu Pro поставляется с одинарным выпускным отверстием диаметром 16 дюймов или двойным выпускным отверстием диаметром 12 дюймов (укажите, пожалуйста, какой вариант в примечаниях к заказу). Нагреватель можно использовать с рециркуляцией для повышения производительности в холодную погоду.

Серия 400000 BTU Pro предназначена для непрямого зажигания, то есть нет открытого пламени или дыма , о которых следует беспокоиться.Вы можете быть уверены, что свежий, чистый воздух будет поступать в конструкцию, не опасаясь и не опасаясь возникновения пламени, вырывающегося из передней части обогревателя. Для дополнительной безопасности все нагреватели стандартно оснащены термостатом включения / выключения, что означает, что вам не нужно вручную регулировать поток газа для контроля температуры. Блок управления серии Pro на 400 000 британских тепловых единиц имеет индикатор напряжения питания, чтобы избежать неисправных источников питания. В нагреватель встроены резервные средства защиты, включая концевой выключатель высокой температуры, выключатель воздушного потока и фотоэлемент обнаружения пламени.Корпус нагревателя изготовлен из толстой стали, защищающей компоненты нагревателя, и окружен стальными рычагами для фиксации нагревателя во время транспортировки, дополнительно предохраняя нагреватель от случайного повреждения. Каменка имеет четырехколесную конструкцию, обеспечивающую превосходную маневренность. Дизельный нагреватель непрямого нагрева серии Pro на 400 000 БТЕ прост в эксплуатации и включается одним щелчком переключателя.

ОБРАТИТЕ ВНИМАНИЕ: Требования к питанию: (1) автоматический выключатель на 15 А / стандартная настенная розетка.Подогреватель требует дизельного топлива. Пожалуйста, укажите в примечаниях к заказу, что вы выбрали одинарный напорный патрубок диаметром 16 дюймов или двойной напорный патрубок диаметром 12 дюймов. Мы рекомендуем приобрести (1) высокотемпературный воздуховод диаметром 16 дюймов или (2) высокотемпературный воздуховод 12 дюймов, проданных секциями по 25 дюймов.

Наша профессиональная команда сделала все, что связано с термообработкой и воздушным потоком, нашим опытом, и мы гордимся тем, что можем предложить широкий выбор портативных обогревателей. Наши сотрудники прошли тысячи процедур и лично используют это оборудование в полевых условиях.Будьте уверены, вы не просто покупаете оборудование, вы получаете поддержку опытных профессионалов отрасли! Независимо от того, какой портативный обогреватель вам нужен, мы предлагаем модели высшего качества со всеми принадлежностями, необходимыми для оптимальной работы. Мы нашли продукты, которые предлагают хороший баланс эффективности, цены и усилены для использования в больших количествах. Помимо обогревателей, мы можем помочь вам найти подходящие осушители, воздуховоды, скрубберы и аксессуары для различных нужд, с которыми вы можете столкнуться.У нас есть стратегические партнерские отношения с производителями по всей стране, и мы можем обеспечить быструю доставку оборудования в нужное место и в нужное место. Щелкните здесь, чтобы увидеть полную линейку продуктов для контроля климата.

Система косвенного нагрева

— обзор

3.1 Введение

Энергия необходима для промышленных процессов во всем мире и является неотъемлемой частью совершенствования технологий, экономического роста и модернизации промышленного сектора. Фактически, промышленный сектор является одним из крупнейших потребителей энергии во многих странах, и около 35% общего потребления энергии в мире приходится на промышленный сектор (Suleman et al., 2014а, б). Это, конечно, зависит от факторов, связанных с каждой страной, таких как уровень технологического и экономического развития.

Отопление и охлаждение часто являются крупными потребителями энергии в промышленном секторе. В промышленном отоплении широко распространено технологическое нагревание, при котором энергия передается процессу или обрабатываемому материалу. В промышленном секторе используются различные материалы, в том числе металлы, пластмассы, резина, бетон, стекло и керамика. Точно так же промышленное охлаждение широко используется в таких приложениях, как охлаждение или замораживание скоропортящихся продуктов, криогенных процессах, таких как сжижение воздуха и других.Кроме того, промышленный сектор требует обогрева и охлаждения объектов, на которых расположены производственные предприятия.

Существуют различные методы промышленного нагрева, например прямой или косвенный. В системах прямого нагрева тепло генерируется непосредственно внутри материала, пропуская через него электрический ток, или вызывая контролируемые экзотермические реакции, или возбуждая атомы или молекулы внутри материала электромагнитным излучением (например, микроволнами). В системах косвенного нагрева энергия передается материалам от источников тепла посредством теплопередачи в форме теплопроводности, конвекции, излучения или их комбинации.Номенклатура промышленных систем отопления представлена ​​на рис. 3.1.

Рисунок 3.1. Классификации промышленных систем отопления.

В промышленных системах отопления и охлаждения часто используется ископаемое топливо, прямо или косвенно через другие процессы преобразования энергии. Но за последние несколько десятилетий энергетические проблемы, такие как безопасность поставок и воздействие на окружающую среду, побудили многие страны предложить стимулы для использования возобновляемых источников энергии в промышленном и других секторах экономики.Целью таких стимулов часто является замена или сокращение использования ископаемого топлива, полностью или частично компенсируя их выбросы загрязняющих веществ и парниковых газов, таких как двуокись углерода (Suleman et al., 2014a, b). Природные энергетические ресурсы, такие как солнечный свет, ветер, дождь, приливы, волны, геотермальное тепло и биомасса, являются возобновляемыми и, таким образом, могут способствовать достижению этих целей.

Забота об энергоресурсах также повысила интерес к лучшему пониманию и повышению эффективности устройств преобразования энергии.Согласно первому закону термодинамики, который касается количества энергии и принципа сохранения энергии, можно выделить некоторые улучшения в энергоэффективности. Но диапазон улучшений, демонстрируемых с помощью энергетических методов, ограничен, поскольку энергетический анализ часто не дает значимой оценки термодинамических потерь и эффективности. Как следствие, энергетические методы часто не указывают средств эффективного использования топлива и ресурсов. Но методы эксергии, основанные на первом и втором законах термодинамики, помогают преодолеть эти недостатки.Сохранение эксергии и повышение эффективности эксергии являются логичными и значимыми термодинамическими целями, если целью является более эффективное использование ресурсов. Как указывалось ранее, преимущества методов эксергии во многом проистекают из их основания во втором законе, который касается качества энергии. Как указывалось ранее, эксергия определяется как максимальная полезная работа, которая может быть получена от системы в данном состоянии в определенной среде. Эксергия не сохраняется, за исключением обратимых (идеальных) процессов, но сокращение использования эксергии может быть достигнуто с помощью соответствующих мер.

Анализ Exergy, следовательно, является эффективным методом повышения эффективности и производительности промышленных систем отопления и охлаждения. Это достигается за счет использования принципов сохранения массы и сохранения энергии вместе со вторым законом при проектировании и анализе энергетических систем. Применение эксергетического анализа к промышленным процессам помогает определить полезность, качество и потенциал изменения любого материала или потока энергии в технологическом потоке. Следовательно, эксергетический анализ является важным инструментом для определения местоположения, типов и величин КПД и потерь в промышленном секторе в целом и в промышленном отоплении и охлаждении в частности.

В этой главе основное внимание уделяется использованию эксергетических методов при оценке и совершенствовании промышленных систем отопления и охлаждения и рассматриваются как возобновляемые, так и традиционные (т. Е. Ископаемое топливо и электричество) процессы.

Воздухонагреватели косвенного нагрева | Строительные обогреватели

Строительные обогреватели предлагают чистое и сухое тепло для любой работы

Наши портативные воздухонагреватели косвенного нагрева могут производить чистый, не содержащий влаги и теплый воздух для различных целей обогрева и сушки.Эти модели строительных обогревателей могут эффективно обеспечивать теплом все рабочие места; в помещении и на открытом воздухе. Они обеспечивают точный контроль температуры и климата для конструкций и зданий различного размера. Нагреватели оснащены вентилятором принудительного нагрева для быстрого прогрева, что в результате повышает энергоэффективность. Некоторые модели могут работать на дизельном топливе, природном газе или пропане для максимального удобства работы на стройплощадке.

Наши обогреватели не только вулканизируют бетон, оттаивают промерзшую землю и предотвращают замерзание, экономя топливо, но и способны выполнять эти операции без присмотра, без риска возгорания или дозаправки.Они просты в установке, эксплуатации, очень мобильны и обладают длительной прочностью и надежностью. Гарантированно одобрен CSA и готов к обогреву любой рабочей площадки!

Воздухонагреватели косвенного нагрева

Вот модели, доступные для переносных воздухонагревателей косвенного нагрева:

галлонов в час
HI110HD HI200HD HI300HD HI400HD D / G
Марка Wacker Neuson Wacker Neuson Wacker Neuson Wacker Neuson
Эксплуатационная масса с топливом 263 фунтов 385 фунтов 816 фунтов 911 фунтов
Запас топлива 17.8 галлонов 27,4 галлона 58 галлонов 58,5 галлона
Требования к электрооборудованию 120 В, 15 А, 1 фаза 120В, 15А, 1 ф. 120В, 15А, 1 ф. 120В, 15А, 1 ф.
Потребляемая мощность нагревателя (брутто) БТЕ / час 112, 141 205, 410 293, 982 411, 000
Мощность нагревателя (нетто) 90, 273 173, 982 245, 475 350, 117
Макс.Выходная температура 250 Ж 250 Ф 250 Ж 250 Ж
Расход топлива: Дизель 0,81 1,48 2,12 Дизель: 2,97 галлонов в час
Природный газ: 355,97 галлонов в час
Сжиженный газ: 3,65 галлонов в час

* Примечание. Щелкните изображение, чтобы развернуть

Запросить цену Также доступен для аренды

Вот модели, доступные для мобильных воздухонагревателей косвенного нагрева:

HI 900 D HI 900 G HI 900 DGM
Марка Wacker Neuson Wacker Neuson Wacker Neuson
Эксплуатационная масса
с топливом
3400 фунтов н / д 4925 фунтов
Эксплуатационная масса
без топлива
2567 фунтов 2300 фунтов 4092 фунтов
Запас топлива 119 галлонов н / д 119 галлонов
Требования к электрооборудованию
Горелка
Машина
1 x 115 В x 15 А 1 x 115 В x 15 А 1 x 115 В x 15 А
Горелочная машина 1 x 230 В, 30 А, 1 фаза 1 x 230 В, 30 А, 1 фаза 1 x 230 В, 20 А, 1 фаза
Потребляемая мощность нагревателя (нетто) БТЕ / час До 878 000 До 850 000 До 878 000
Мощность нагревателя (нетто) БТЕ / час До 702 000 До 702 000 До 702 000
КПД нагревателя 78% 78% 78%
Повышение температуры воздуха 118-158 ф 118-158 ф 118-158 ф
Расход топлива
Дизель (галлонов в час)
Природный газ (кубических футов в час)
Пропан (галлонов в час)
6.4
н / д
н / д
н / д
850
9,3
Дизель с генераторной установкой 6.9 Дизель без генераторной установки 6.4
Тип нагнетателя 5 л.с., центробежный 5 л.с., центробежный 5 л.с., центробежный

* Примечание. Щелкните изображение, чтобы развернуть

Запросить цену Также доступен для аренды

Дополнительные характеристики воздухонагревателей косвенного нагрева Wacker Neuson

  • Все модели одобрены CSA.
  • Продукт чистый, сухой и здоровый, что делает его идеальным как для внутреннего, так и для наружного использования.
  • Модели с 110 по 400 выше — это модели для тяжелых условий эксплуатации, обеспечивающие надежное тепло в любых условиях.
  • Модели с 110 по 400 включают поперечную опору под нагревателем и подъемные кронштейны.
  • Модели с 110 по 400 поставляются с большими пневматическими шинами на всех моделях, что упрощает транспортировку этих строительных обогревателей.
  • HI400HD D / G имеет 2-ступенчатую горелку с настройкой минимального пламени, которая помогает экономить топливо, когда требуется низкий уровень нагрева.
  • Все модели 900 имеют конструкцию с рециркуляцией воздуха, которая обеспечивает экономию топлива и даже температуру. Это происходит потому, что имеется регулируемая рециркуляция теплого внутреннего воздуха при подаче свежего воздуха.
  • HI900DGM оснащен генератором Kubota мощностью 7 кВт с жидкостным охлаждением и прочным теплообменником из нержавеющей стали.

СВЯЗАННЫЙ СОДЕРЖАНИЕ
Обогреватели собираются нагреть: выбор строительного обогревателя, способного победить холода

Следуйте этому руководству, чтобы определить, какие обогреватели для строительства подходят для ваших нужд в зависимости от объема, размера, местоположения, наличия электроэнергии и т. Д. На вашей рабочей площадке.

Прочтите нашу статью

Купите переносные воздухонагреватели в Pro Tool & Supply

Не знаете, какие из наших строительных воздухонагревателей непрямого действия подходят для вашей работы? Запросите ценовое предложение или позвоните нам по телефону 1-888-776-0007 , чтобы поговорить с представителем Pro Tool & Supply для получения дополнительной информации.

HI 200 Воздухонагреватели косвенного действия — переносные

Портативные, но мощные воздухонагреватели непрямого нагрева

Эффективные, универсальные и надежные портативные воздухонагреватели косвенного нагрева HI 200 производят чистое, сухое, здоровое тепло, создавая идеальные условия для различных строительных, жилых и реставрационных приложений без использования открытое пламя, горючие угли или вода.HI 200 может справиться с различными задачами нагрева и сушки со скоростью 205 000 НО / час и эффективностью более 84%. Большие пневматические шины и топливные баки с увеличенным сроком службы делают эти портативные воздухонагреватели идеальными для любой рабочей площадки и имеют сертификат CSA

.
  • Характеристика:
  • Доступны модели Standard и Heavy Duty (HD).
  • Низкотемпературный режим до -20 градусов C в стандартной модели; -40 градусов C на модели Heavy Duty (HD).
  • Модель
  • Heavy Duty включает прочную структурную опору, включая поперечную опору под нагревателем и 4-точечные подъемные кронштейны.
  • Панель управления нагревателя предлагает удобный боковой выход для подключения дистанционного термостата для поддержания идеального температурного диапазона.
  • Принадлежности включают выносной термостат, воздуховоды, L-образную вентиляционную трубу и колпачок от дождя.
Заинтересованы в этом товаре или вам нужна дополнительная информация?

Часы:

Телефон:

Электронная почта: Нажмите здесь

Не можете найти то, что хотите? Позвоните нам, и мы поможем вам его найти.

Детали


Технические характеристики:

Непрямые воздухонагреватели — переносные

Диаметр Flue 6 3
HI 200D HI 200HD D
Габаритные размеры дюйм 56,5 x 28 x 39 56,5 x 28 x 39
Д x Ш x В В упаковке 55 x 22 x 38 55 x 22 x 38
Вес Сухой фунт 242 242
Эксплуатационная масса с топливом, фунты 385 385
Транспортная масса без топлива, фунты 273 273
Рабочие характеристики
6
Диаметр воздуховыпускных отверстий (1 шт.) В 14 14
Размеры воздуха He при фут3 6,490 6,490
Объем сушки фут3 2,054 2,054
Мощность нагрева Тепловая мощность — Дизель / НД БТЕ / ч 204,873 204873
1,530 1,530
Статическое давление W.C. (дюйм) 0,5 0,5
Тепловая эффективность% 84,5 84,5
Рабочая температура Нагрев, ° F 136 136
Длина Макс.длина воздуховода — приточные футы 1,890 1,890
Электрооборудование
Частота Гц 60 60
Ток A 15 15
120
Двигатель / двигатель
Тип топлива Дизель № 2 Дизель № 2
Емкость бака Топливо в галлонах США 27.74 27,74
Расход топлива Dieslel / LP галлоны США / ч 1,48 1,48
Время работы ч 18,7 18,7

Дополнительная информация


Производитель: Wacker Neuson

Для получения дополнительной информации о портативных воздухонагревателях HI 200, [Щелкните здесь], чтобы перейти на веб-сайт производителя

Переносные нагреватели косвенного нагрева, автономные воздухонагреватели MA, RI, CT, NH, ME, VT, NY, NJ, GA, FL

Портативные автономные воздухонагреватели непрямого нагрева

Tioga обладают значительной универсальностью, обеспечивая теплом и электроэнергией удаленные рабочие места или там, где топливо и энергия являются проблемой.Наши переносные обогреватели, устанавливаемые на прицеп, включают в себя бортовой генератор и топливный бак, которые позволяют работать без присмотра более 24 часов. IDF-SCO от Tioga — самые надежные, прочные и универсальные обогреватели в отрасли, обеспечивающие гибкость положения и легкое перемещение по рабочей площадке. Горелки работают на дизельном топливе из бортового топливного бака.

Основные характеристики продукта

  • Теплообменник увеличенного размера, проходящий по длине агрегата, чтобы гарантировать повышение температуры на 200 ° F от окружающей среды 0 ° F
  • Мощный нагнетатель с обратным наклоном для проталкивания воздуха по воздуховодам на расстояние до 200 футов
  • 100% сварной корпус, построенный на прочной раме, чтобы выдерживать суровые условия удаленного объекта и суровых условий
  • Штыревой шарнир для тяжелых условий эксплуатации для прицепных устройств
  • Пределы температурной защиты и несколько функций безопасности
  • Вторичная защитная оболочка (в новых моделях)
  • Розетка 120 В для дополнительного электроинструмента

Обслуживаемые рынки

Строительство, инфраструктура, горнодобывающая промышленность, электроэнергетика, правительство, нефть и газ, перерабатывающие отрасли, трубопроводы, окраска и нанесение покрытий, нефтеперерабатывающие заводы, транспортные средства

Портативный обогреватель непрямого нагрева:

Модель БТЕ / час Описание

ИДФ-1.8

325 000 БТЕ / час

куб. Футов в минуту: 1,800

Напряжения: Бортовой генератор

Тип топлива: # 1 или # 2 Дизельное топливо

Размеры: 124 «x 94» x 84 «

Подробнее

IDF-3

750 000 БТЕ / час

CFM: 3,000

Напряжения: Бортовой генератор

Тип топлива: # 1 или # 2 Дизельное топливо

Размеры: 98 «x 168» x 101 «

Подробнее

IDF-5

1,000,000 БТЕ / час

CFM: 5,000

Напряжения: Бортовой генератор

Тип топлива: # 1 или # 2 Дизельное топливо

Размеры: 96 «x 85» x 102 «

Подробнее

IDF-7 SCO

1,200,000 БТЕ / час

куб. Футов в минуту: 6000

Напряжения: Бортовой генератор

Тип топлива: # 1 или # 2 Дизельное топливо

Размеры: 205 x 96 x 125 дюймов

Подробнее

Подержанный пропексный нагреватель

Подержанный, DEWALT 20V MAX Pex Expander Tool, 1-дюймовый, для нужд хорошего дома, поскольку мне, к сожалению, он сейчас не нужен.Пропановый нагреватель remotron, похожий на пропексный нагреватель. Это прогноз на аукцион по цене 294,99. Внимательно просмотрите изображения, вам будет предоставлен тот же продукт, что и на рисунке. Б / у, DEWALT 20V MAX Pex Expander Tool, 1-дюймовый, нужен хороший дом, так как, к сожалению, он мне сейчас не нужен. Пропановый нагреватель remotron, похожий на пропексный нагреватель. Это прогноз на аукцион по цене 294,99. Внимательно просмотрите изображения, вам будет предоставлен тот же продукт, что и на рисунке i … Отопление и кондиционирование воздуха. Комбинированная печь / водонагреватель, работающая на бензине? Может быть, Джон поможет с информацией об устройствах Propex, которые я никогда не использовал.По крайней мере, они сжигают пропан без … Кто такой Propex? Имя Propex является синонимом наследия высококачественного производства инновационных решений, которые заменяют или улучшают традиционные нормы…

Активность Bioflix_ углеродный цикл водный углеродный цикл

19 апреля 2016 · Propex предполагает, что это может быть искрой генератор и предложил сдать ТЭН и отремонтировать. Я мог бы заменить очевидные компоненты и надеяться, что нагреватель снова заработает, но время было на исходе, поэтому я воспользовался услугами по ремонту, предлагаемыми Propex.

• Поместите Propex IQ® Apex Locator на плоскую и устойчивую поверхность (если используется без зажима) или прочно прикрепите к лабораторному халату (при использовании с зажимом). • Апекслокатор Propex IQ® нельзя размещать на влажных поверхностях, в сырых местах или рядом с жидкостями.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
