Схема байпаса – что это такое и для чего нужен, байпасный клапан в системе отопления, установка байпасной линии, схема варианта с накладным термостатом

Содержание

основные типы и сферы их применения

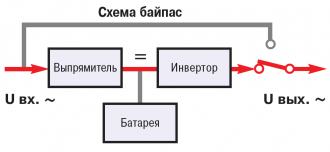

Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Этот режим реализуется построением схемы байпас, поэтому саму эту обходную защитную линию (цепь) и её сопутствующие коммутационные устройства часто и называют байпас.

Схема байпас строго рекомендуется к применению для повышения защищенности оборудования и безопасности его эксплуатации.



Схемы байпас по способу коммутации

Механический способ
Коммутация цепей байпас осуществляется с помощью разъёмов, переключателей, рубильников, контакторов и др. устройств. Напряжение подается со входа на выход непосредственно по электрическому проводнику. Одинаково распространены как внутренние, так и внешние цепи байпас. Чаще под механическим способом подразумевают ручной метод переключения.

Электронный способ
Коммутация цепей производится посредством электронных ключей (транзисторных, тиристорных и др.), контролируемых как оператором, так и автоматически с помощью управляющих устройств. Напряжение подается со входа на выход через ключевой полупроводниковый элемент. Данные электронные схемы байпас могут быть реализованы на стандартных блоках: статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может выть выполнено в виде отдельных блоков, так и быть составной часть других устройств (например, ИБП). Приведенные ниже примеры некоторых схем также могут быть реализованы с помощью электронных коммутирующих устройств.

Автоматический
Автоматической называется схема, которая осуществляет переход в режим байпас без присутствия человека, например, при перегрузке или аварии основного оборудования СБП. Такие схемы могут быть реализованы на стандартных блоках: контакторных АВР, статических электронных АВР (STS – Static Transfer Switch). Данное оборудование может быть выполнено как в виде отдельных блоков, так и быть составной часть других устройств (например, большинство ИБП имеют встроенный байпас который автоматически активируется при аварии или перегрузке). Приведенные ниже примеры некоторых схем могут быть реализованы как автоматические байпасы с помощью электромеханических (контакторных) и электронных (тиристоры, семисторы) коммутирующих устройств.

Ручной способ
Под ручным байпасом обычно имеется в виду механический рубильник или реверсивный переключатель (или несколько рубильников / переключателей), который осуществляет ручной перевод системы в байпас. Электронный байпас также может быть ручным, например, управляемый вручную кнопочным переключателем. Наиболее часто под ручным способом подразумевается механический коммутатор.



Далее представлены примеры некоторых схемы механических внешних байпасов. Главной задачей цепей байпас является полное выведение системы бесперебойного питания (СБП), источника бесперебойного питания (ИБП), дизель-генераторной установки (ДГУ) или стабилизатора напряжения из основной силовой линии для последующего ремонта, профилактического обслуживания или замены. При этом полезная нагрузка питается от сети.



Примеры наиболее часто используемых схем байпас

Тип 1. Самый распространенный вариант, применяемый в промышленных системах.

  • Нулевое время переключения на байпас и обратно.
  • Требует соблюдения правил переключения байпас-СБП (в момент перехода, ИБП должен находиться в электронном байпасе и др.).
  • Подключение дополнительных сигнальных линий (СБП-устр. коммутации) обеспечивает безопасность.
  • Используется в параллельных системах ИБП с децентрализованными внутренними электронными байпасами.



Тип 2. Вариант широко используемый в маломощных системах.

  • Ненулевое время переключения.
  • Безопасность.
b_0_150_16777215_0___images_stories_reference_tech-articles_bypass-types_001.png b_0_150_16777215_0___images_stories_reference_tech-articles_bypass-types_002.png



Тип 3,4,6. Наиболее распространенные варианты байпасных схем для систем малой мощности. Самым оптимальным из них является тип 6.

  • Ненулевое время переключения.
  • Безопасность



Тип 5. Пример ошибочного байпаса. Ошибка – те же элементы что в безопасном типе 6 но байпас является опасным (одновременное замыкание байпасной линии и вых. автомата ведёт к подаче сетевого напряжение на выход СБП и к повреждению ИБП или стабилизатора).



Замечания по фазности байпасных схем

Замечание 1. Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1-фазные / 1-полюсные) или трёхфазными (все коммутационные устройства 3-фазные / 3-полюсные). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях нейтраль проходит без разрыва в системе, земля проходит без разрыва в системе.

Замечание 2. В специальных случаях допускаются байпасы с разрывом нейтрали то есть используются коммутационные устройства разрывающие нейтраль (2-полюсные для 1-фазного байпаса и 4-хполюсные для 3-хфазного байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.



Система Байпас является очень важной, ответственной, повышающей надёжность и безопасность систем энергоснабжения и поэтому применяется в широком диапазоне мощностей и типов систем. Ниже показан спектр применения Байпасов — от Байпаса одиночного ИБП до Байпаса высоковольтной подстанции HVDC.

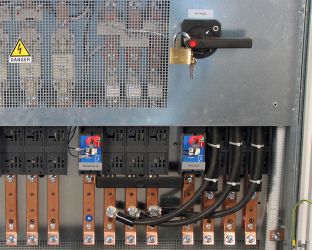

Рубильник BYPASS одиночного ИБП
Рубильник Bypass одиночного ИБП
Байпас высоковольтной подстанции HVDC
Байпас высоковольтной подстанции HVDC



5 байпасы

Замечание 1: Все приведённые выше схемы байпасов могут быть как однофазными (все коммутационные устройства 1фазные(1полюсные)) или трёхфазными (все коммутационные устройства 3фазные(3полюсные)). Фазность выбирается соответственно фазности защищаемого оборудования. В обоих случаях Нейтраль проходит без разрыва в системе, Земля проходит без разрыва в системе.

Замечание 2: В специальных случаях допускаются Байпасы с разрывом нейтрали тоесть используются коммутационные устройства разрывающие нейтраль (2полюсные для 1фазного Байпаса и 4хполюсные для 3хфазного Байпаса). Без необходимости этого делать не рекомендуется. Земля проходит без разрыва в системе.

Что такое байпас в системе водоснабжения : примеры , фото

Бесперебойное функционирование инженерных коммуникаций важно для обеспечения нормальной жизнедеятельности человека. В водопроводной и отопительной системах находит применение байпас — запасной трубопровод для аварийных ситуаций. Разберем в статье, что такое байпас в системе водоснабжения.

Что такое байпас

Байпас представляет собой устройство для создания резервного пути для жидкости при нарушении работы трубопровода в результате изменения давления или других причин. Используется для нормального функционирования системы на время ремонтных работ. Применяется во многих сферах хозяйства:

  • в системах водоснабжения, отопления, водоотведения;
  • при строительстве газо- и нефтепроводов;
  • для перекачки нефти, молока и других жидких продуктов.

Это отрезок трубы, расположенный параллельно основной трубе, оснащен запорно-регулирующей аппаратурой. Основное предназначение – отток жидкости в обход основной коммуникации.

Основное предназначение

Функции байпаса

В системе водоснабжения используется для перекрытия аварийной трассы и перенаправления водного потока по резервному пути в случае аварийной ситуации.

Актуальна установка байпаса в медицинских учреждениях и котельных, где необходимо постоянное водоснабжение. В быту необходим прибор во время снятия счетчика учета расхода воды.

Необходим байпас для систем фильтрации для планового и внештатного обслуживания оборудования, что позволяет провести необходимые работы без отключения воды. Прибор устанавливается на систему в целом и на каждый фильтр.

Используют байпас в системе отопления во избежание сбоя подачи воды во время отключения электричества. Прибор позволяет пустить воду по центральной трубе в обход циркулярного насоса.

Байпас решает проблему бесперебойной подачи воды через насосы для охлаждения доменных печей и реакторов. Во время аварийной ситуации участок перекрывают, обеспечивая движение жидкости на параллельной ветке. Включение устройства способствует беспрерывному производственному процессу.

В быту с помощью байпаса можно переключить на него функцию отопления при выходе из строя радиатора. Такую же функцию выполняет перемычка, смонтированная перед полотенцесушителем.

Разновидности байпасов

Байпасы бывают:

  • металлические;
  • металлопластиковые;
  • полипропиленовые.

полипропиленовые

Устройства различаются по виду запорно-регулирующего механизма:

  • с обратным клапаном – находят применение в системах с циркулярным насосом. Отличительная особенность – автономное функционирование. Если давление в норме, клапан открывается, при падении – закрывается, перекрывая поступление воды. Во избежание деформации клапана рекомендуется устанавливать фильтр грубой очистки;

фильтр грубой очистки

  • с краном – трехкодовым или шаровым, открываются путем механического воздействия. Краны имеют особенность прикипать, поэтому нужно периодически их прокручивать.

Основное назначение байпасов

Установка прибора в быту дает возможность:

  • функционирования инженерных коммуникаций отдельно от электричества;
  • обслуживания приборов без отключения от системы отопления и водоснабжения в время ремонта;
  • повысить эффективность работы системы отопления – встраивая в систему отрезок водоотвода, удается отрегулировать температуру горячее воды.

Как установить байпас

Байпас можно купить в магазине или изготовить своими руками из трубы. Необходимое условие – диаметр его должен быть меньше радиуса основной трубы. Устанавливать лучше на дальнем расстоянии от стояка.

В зависимости от материала изготовления монтаж производят методом сварки или соединением с помощью муфт во время установки водяной и отопительной системы. Чтобы установить байпас, например перед полотенцесушителем, нужно отключить горячую воду. Байпас устанавливают вертикально или горизонтально, положение не влияет на качество работы. Затем проводят монтаж труб со сваркой. Если в элементах системы предусмотрена резьба, установка проходит легче и быстрее. Для герметизации используют фум-ленту или сантехническую нить. В месте соединения с полотенцесушителем врезают краны. Лучше установить байпас с вентилями.

байпас с вентилями

Теперь вы имеете отвод, который поможет уменьшить давление в системе, и без отключения воды снять полотенцесушитель для ремонта.

Вы узнали, что такое байпас в системе водоснабжения.  Без труда сможете установить его в нужных местах, тем самым облегчая возможность обслуживания систем отопления и водоснабжения. Чтобы снять какой-либо элемент, достаточно перекрыть входной и выходной краны.

Вам это тоже будет интересно:

Схема байпас (Bypass) – «обход»

Байпас. Bypass. Обход.

Bypass (By-pass) – англ.



Байпас – это режим питания нагрузки сетевым напряжением в обход основной схемы системы бесперебойного питания (СБП). Например, в обход ИБП, стабилизатора или дизель-генератора. Часто байпасом называют саму обходную защитную линию (цепь) и её сопутствующие коммутационные устройства.

Переход устройства в режим байпас может выполняться автоматически или вручную. ИБП со схемой On-Line автоматически переходят в режим байпас при перегрузке выходных цепей или при возникновении внутренних неисправностей. Таким образом, нагрузка защищается не только от сбоев в питающей электросети, но и от неполадок в самом ИБП. Возможность ручного перевода устройства в режим байпас предусмотрена на случай проведения его технического обслуживания без отключения нагрузки.

ИБП в нормальном режиме работы
ИБП в нормальном режиме работы



Байпасы можно разделить на внутренние (технологически встроенные в оборудование) и внешние. Основные типы встроенных байпасов: статический (симисторный, симисторно-релейный), релейный и ручной (рубильник, автомат).

В системах на базе дизель-генераторных установок (ДГУ) с автоматическими панелями переключения нагрузки (АППН) обычно используются внешние схемы байпас.

Такие устройства, как стабилизаторы напряжения большой мощности также могут иметь встроенные обходные цепи, но чаще всего их байпас выполнен в виде отдельного кабинета, то есть внешнего блока.

В источниках бесперебойного питания (ИБП) используются как внутренние (встроенные) так и внешние схемы байпас. Из встроенных наилучшими характеристиками обладает так называемый статический байпас. У него нулевое время переключения инвертор – байпас и обратно. Статическим байпасом оснащены все ИБП средней мощности (симисорная или симисторно-релейная схема байпас) и большой мощности (симисторная схема байпас). В ИБП малой мощности чаще всего используют релейный байпас. Помимо статического байпас все мощные ИБП и большинство ИБП средней мощности имеют ручной байпас.



По способам исполнения внешние схемы байпас можно разделить на следующие типы:
  • Фирменные заводские шкафы байпас, выпускаемые заводами-изготовителями ИБП, стабилизаторов и др. СБП и поставляемые опционально за дополнительную плату. Такой фирменный шкаф байпас также является неотъемлемой частью параллельной системы ИБП.
  • Стандартные автоматы ввода резерва (АВР) на контакторах или полупроводниках (статические переключатели, статические АВР), а также байпасные шкафы сторонних производителей.
  • Самостоятельно собранные схемы байпас при строгом соблюдении требований завода-изготовителя оборудования.

При этом могут использоваться любые виды коммутационных устройств: рубильники, автоматы, статические переключатели и др.



По скорости переключения схемы байпас можно классифицировать на два основные типа:
  • С нулевым временем переключения.
  • С ненулевым времененм переключения.



По степени защиты от обратного напряжения схемы байпас бывают следующих видов:
  • «Безопасный» байпас – для включения которого и перехода обратно состояние (режим работы) основного оборудования СБП не имеет значения.
  • «Опасный» байпас – для включения которого и возврата обратно необходим строгий контроль режима работы основного оборудования СБП. В этом случае существует опасность выхода оборудования из строя при неквалифицированных действиях персонала (пониженная «дуракоустойчивость»). Такой байпас характерен для промышленных систем с нулевым временем переключения.



По наличию гальванической развязки вход/выход схемы Bypass можно существуют следующие типы:
  • Байпас с гальванической изоляцией между входом и выходом.
  • Байпас без гальванической изоляции.



По фазности (по количеству полюсов)
  • 1п (однополюсный) – 1-фазный
  • 2п (двухполюсный) – 1-фаза + нейтраль
  • 3п (трехполюсный) – 3-фазный
  • 4п (четырехполюсный) – 3-фазы + нейтраль

См. также раздел «ИБП трехфазный».



Внимание!

Во избежании аварии, установка, сборка, эксплуатация систем Bypass должна производиться авторизованным персоналом при строгом соблюдении требований завода-производителя основного оборудования СБП (ИБП, ДГУ, стабилизатор напряжения и др.) с учетом специфики их работы. Необходимо также соблюдать нормативы местных требований (ПУЭ).



Дополнительные материалы для специалистов: статья «Схемы байпас: основные типы и сферы их применения»

Ещё раз о байпасе, но более подробно

Опубликовано: 19 мая 2016 г.

Я уже писал, несколько лет назад, что за функции выполняет байпас. Но решил более шире раскрыть эту тему. Каково его предназначение, где используется байпас и принцип работы.

Что означает байпас?

  Байпас – это обводная ветка, обычно идущая параллельно основной линии. В гидравлике, байпас применяется как обводная линия, на случай ремонта оборудования, запорной арматуры, в местах, с повышенным классом надёжности.

Например, насосная станция, обеспечивающая подачу воды для охлаждения реактора или доменных печей. Там нельзя на время ремонта насоса отключить подачу воды. На таких станциях, обычно используются минимум три насосных агрегата. Когда один становится на ремонт, его перекрывают и отключают, предварительно включив параллельно в сеть резервный насос. В данном случае, байпасная линия обеспечивает непрерывность производства.

Как устроен байпас, схема его работы

  Принцип работы байпаса, установленного на однотрубной системе отопления, можно увидеть на расположенной ниже интерактивной схеме. На первой схеме, мы видим работу системы отопления в режиме, с отключенным насосом.

Можно видеть, как жидкость, нагреваемая в котле, создаёт естественную циркуляцию, приподнимая шаровый обратный клапан, и движется в верх, минуя байпас.

  На второй флеш-анимации выше, насос включен в работу. Приводя в движение теплоноситель, насос в несколько раз ускоряет проток жидкости по трубам системы отопления. Одновременно, потоком жидкости шаровый клапан перекрывает прямой участок трубы, тем самым препятствует закольцовыванию работы насоса.

  Интересно то, что в погоне за посетителями сайта, многие перепечатывают друг у друга статьи, немного их изменив. Но многие, не понимают о чём они пишут, и получается очень большая глупость, в итоге. Не хочу никого обвинять, но ребята, хотябы постарайтесь вникать в суть дела, а то можно такого наворотить. Хочу использовать эту ситуацию, чтобы обратить ваше внимание на ошибки, допускаемые при монтаже байпасной обводки. Многие фотографии, используемые в этой статье, взяты в свободном доступе сети интернет. Анимация выше, моего собственного изготовления, копирование только с активной индексируемой ссылкой на мой сайт!

Итак, обратите внимание на фотографию снизу.

Ошибки подключения байпаса

  Если вы заметили, я нашел три момента, разной «степени» рекомендаций. Первая, красная стрелка вертикально, грубое нарушение! Занимаясь монтажом отопления, нужно знать, что устанавливать насос с мокрым ротором, разрешается только горизонтально расположив корпус электро-двигателя. На фото он расположен вертикально, и это место образует верхнюю точку, где обязательно будет скапливаться воздух. Через некоторое время насос перегреется и сгорит, если регулярно не производить сброс воздуха из него.

  Второй момент, это ещё одна красная стрелка, справа, показывает на некорректное расположение вентиля. Подумайте, что будет, при выходе из строя насоса, как его поменять в отопительный сезон? Только сливать воду из системы. Правильным, было бы установить вентиль и фильтр в то место, куда показывает стрелка.

 Синяя стрелка показывает на потёки, если их не ликвидировать, прогниёт труба.

Что новенького?

  Просматривая интернет поиск, готовя эту статью, нашел для себя интересные новинки, в применении байпаса.  Появились инжекционные схемы работы байпасной обводки. На фото снизу виден принцип его работы.

Инжекционный узел байпаса

  Кто знаком с двигателями внутреннего сгорания, тот должен ориентироваться, тот же принцип работы используется в бензиновых карбюраторах. Единственно, я бы доработал схему, и всё-таки не удалял обратный клапан. Как я попробовал дорисовать, он будет препятствовать зацикливанию работы циркуляционного насоса.

Доработки инжекционного байпаса

Иначе, часть потока теплоносителя будет идти в обратном направлении, по наименьшему сопротивлению (физика).

Ещё понравились различные решения байпасной линии, позволяющие использовать её в недоступных ранее местах.

Модификации байпасной линии

Бывает так, что котёл расположен очень близко к стене, и нет места для монтажа классической версии исполнения байпаса. А тут, монтируй спокойно! Здорово, спрос – рождает предложение, закон рынка.

Применяется байпасная линия очень широко. Например, для врезки прибора учёта.

Врезка водомера с помощью байпаса

На одно стояковых системах отопления, обязательно стоят перемычки (маленький байпас), перед радиаторами отопления. При однотрубной системе отопления, в частном доме, радиаторы выполняют роль байпаса. Ещё можно привести множество специфических примеров, но тогда, каждый из них нужно тщательно объяснить, для чего используется. Но эта статья не для этих целей. Я думаю, вам понятен смысл применения байпасной линии.

Всего вам доброго. С вами был — Владимир Войнаровский и «Сайт о сантехнике».

Последствия установки крана на байпасе, о которых стоит вам знать

кран на байпасе

кран на байпасе

Байпас — боковая труба или обвод, служащий для нормальной работы теплоносителя в обход обогревательных приборов, установленных в изолированной квартире. Один конец подключается к отводу горячей воды, другой к вводу теплоносителя. Байпас позволяет заменять радиаторы во время отопительного сезона в комнатах, проводить техническое обслуживание отопительных приборов и не только. Очень часто на байпас свят кран, что вызывает противоречивые споры. Можно это делать или нет, разберемся в статье.

Три вида байпасов

Существует три вида байпасов:

  • Нерегулируемые – простая труба;
  • С ручным управлением – вентиль с делениями;
  • Автоматический – с датчиками;



Последний вариант устанавливается в обвязке с насосом. Обычно автоматику используют при циркулирование теплового носителя по контуру. Насос, работающий от электричества, позволяет увеличить скорость движения потока, что способствует снижению теплопотерь. Чаще всего такую систему используют в частных домах или при подключении теплого пола к системе отопление в многоквартирных домах. В случае отключения электроэнергии поток теплоносителя проходит через обвод. Крыльчатка ограничивает поток движения воды. Поставляется на рынок в двух вариациях: инжекторный и клапанный. Самый большой недостаток автоматического байпаса: при содержании в воде накипи, окалины, ржавчины и других загрязняющих элементов, быстро выходит из строя. Обвод обязательно устанавливается в однотрубную систему, если необходимо сделать коллекторную разводку, перемычка позволяет разделить потоки на две части, обеспечив оба радиатора теплоносителем в равных пропорциях. При горизонтальной разводке, байпас устанавливается параллельно основной магистрали ниже обычный развод. При монтаже стандартных труб на три четверти дюйма, рекомендуется устанавливать байпас на одну вторую. При этом трубы входящего и исходящего потока теплоносителя должны иметь диаметр 1 дюйм.

Схема подключения

байпас схема

байпас схема

 Стандартная схема подключения байпаса в квартире выглядит следующим образом:

  • Труба с входящим потоком теплоносителя;
  • Байпас;
  • Труба с исходящим потоком теплоносителя;
  • Запорные вентили на вход и выход.

В этом кратком описании мы рассмотрим схему работы радиатора с байпасом. На вход и выход из радиатора монтируются два вентиля. Теплоноситель подается снизу или сверху. Для большинства систем отопления верен второй вариант. При подаче горячей воды сверху, жидкость доходит до байпаса и разделяется на два потока. Теплоноситель направляется в секции отопительного прибора, разогревая его. Другой поток по отводной трубке — байпасу, минуя радиатор, уходит вниз, и дальше продолжает свое движение по стояку. Вентиль, установленной на входе радиатора, позволяет управлять потоком, увеличивая или уменьшая подачу теплоносителя. Снизу на радиатор устанавливается запорный вентиль, позволяющий отводить тепло. Во время отопительного сезона отводной кран открывается до упора.

Почему устанавливают байпас

Через дополнительную трубку, связующую входящие и исходящие потоки, проходит больше горячей воды, соответственно меньшее ее количество попадает в радиатор. Это нормально и полностью соответствует жилищно-эксплуатационным нормам, если обеспечена хорошая циркуляция горячей воды и соблюдается нормативы по нагреву помещения. На практике, в многоквартирных домах на верхних и нижних этажах (зависит от типа подачи теплоносителя), наблюдается значительное снижение температуры в батареях из-за естественного остывания теплоносителя. Дополнительные потери через байпас в таком случае оказывают влияние на скорость нагрева помещения. Поставляемая в квартиру из общей системы горячая вода, как правило, плохо циркулирует из-за накопившейся ржавчины и накипи. В некоторых случаях осуществляется неправильная инсталляция труб, с зауженным диаметра входного потока.

Какие проблемы решает кран на байпасе

Учитывая стоимость работ, не имеет смысла демонтировать байпас. Решить проблему со снижением теплопроводности поможет установка дополнительного вентиля. После закрытия крана на обводной трубе, весь теплоноситель попадает в радиатор, в результате максимальное количество тепла проходит через обогревательный прибор. Если на улице потеплело или температура воды в радиаторе слишком высокая, кран на байпасе можно снова открыть, и тогда в квартире станет чуть прохладнее.

Конструкция вентиля

кран в разрезе

кран в разрезе

Стандартный вентиль три четверти дюйма рассчитана на то, чтобы обеспечивать приемлемый напор и скорость потока теплоносителя для одного радиатора. Если взять трубу стандартного размера и сравнить ее с диаметром вентиля, можно увидеть значительное сужение диаметра последнего. Кран с меньшим диаметром устанавливается для увеличения давления. Суженое отверстие мешает нормальной циркуляции теплоносителя, нарушая при этом теплоснабжение на одном или нескольких стояках. Небольшой сужение диаметра приведет к тому, что у всех соседей температура в помещениях понизится. К тому же в соседних комнатах квартиры батареи начнут остывать быстрее.

Об ответственности за установку вентиля на байпасе

Получив десяток жалоб, представителя жилищно-эксплуатационной службы придут с проверкой, и быстро обнаружат проблему. Собственника квартиры обяжут устранить неполадки в системе за свой счет. Вполне возможно, что вина за низкую температуру в батареях лежит на самой ЖЭКе или компании, обеспечивающей технический ремонт. Но все обвинения будут направлены в сторону человека, установившего кран на байпасе, нарушающий тепловой баланс. Если несколько человек установят такие краны, это приведет к отопительному коллапсу.  Пострадать может весь дом. Конструкция некоторых многоэтажных домов предполагает следующие: теплоноситель может подниматься в одном стояке, проходить по техническому этажу, и опускаться в другом, таким образом, непрерывно циркулируя. Поставив заслон в одной точке системы, жилец нарушает тепловой баланс сразу в двух стояках. Другой стояк вполне может находиться в той же квартире. В результате получится следующая ситуация: одна батарея, расположенная в гостиной, греет лучше, другая, находящаяся в соседней комнате или на кухню, хуже.

Вывод

Установка крана на байпас крайне не рекомендуется, небольшой приток тепла к одному радиатору вызовет снижение мощности теплоносителя в одном или нескольких строках. Такой дисбаланс принесет дискомфорт вам и вашим соседям.

 Альтернативные способы повысить температуру

Самым верным решением является увеличение количества секций радиатора. Чем длиннее прибор отопления, тем больше объем тепла он сможет отдать в помещение. Второй способ: вентиляторы, установленные на входе в батарею теплового потока, заменить стандартными шаровыми кранами. Шаровые краны позволяют проходить всему потолку воды без ограничения. К сожалению, с помощи такого крана нельзя делать регулировку потока теплоносителя. Плюсом является хорошая циркуляция воды во всех направлениях. Еще один минус шаровых кранов, эффект прилипания внутренних частей. После длительного простое кран перестаёт перекрывать поток воды. Шаровые краны требуют периодического технического обслуживания. Их необходимо периодически открывать и закрывать.

Как решить проблему без вентиля на байпасе

Чтобы байпас не отбирал драгоценное тепло, нужно установить переходную трубку с диаметром меньшим, чем входная и выходная труба. Жидкость всегда идет по пути наименьшего сопротивления, чем ниже диаметр трубы, тем давление больше и наоборот. Вода, попадающая в квартиру, сразу же разделяется на два потока, первый уходит вниз, второй проходит через батарею. Поэтому правилами использования тепловых приборов рекомендуется установить диаметр перемычки на одну единицу меньше, чем у прямоточной трубы. Например, если диаметр трубы 1 дюйм, необходимо установить перемычку на три четверти. Это позволит избавиться от эффекта слишком горячих первых и довольно холодных последних секций радиатора. Поскольку в водоотвод жидкость двигается с некоторым сопротивлением, усиливается давление на вход в батареи, и все секции получают равное количество тепла. Зауженные байпаса предусмотрено нормами, у местного ТСЖ или ЖСК претензий не будет претензии.

Что делать, если вентиль на байпас уже установлен

В таком случае остается только два варианта: держать его все время в открытом состоянии, в таком случае нет никакой разницы, установлен он или нет; Заменить краны на исходящие и входящие потоки шаровыми.

Можно ли демонтировать байпас?

Перемычку между двумя трубами не рекомендуется убирать. В нормативах строительства жилых помещений еще в семидесятых годах было принято решение устанавливать такие перемычки для батарей центрального отопления. Байпас помогает обеспечить беспрепятственное движение теплоносителя через вашу квартиру вне зависимости от того, поступает в радиатор тепло или нет. Зачем это нужно: без перекрытия батареи нет возможности предотвратить утечку. В случае затора обогревательного прибора придется отключать систему и оставить без теплоносителя целый стояк или два.
