Солнечный коллектор для теплицы – Как сделать солнечное отопление для теплицы своими руками

Содержание

Как сделать солнечное отопление для теплицы своими руками

Экологичная усадьба: Отопление теплицы можно организовать различными способами. Можно отапливать теплицу электричеством, используя калориферы, инфракрасные лампы, электрический кабель, уложенный в дренаж пола теплицы. Можно обогревать теплицу горячим воздухом. А можно построить и комбинированную систему отопления теплицы, причем скомбинировать различные способы таким образом, чтобы отдача была максимальной, а затраты минимальными.

Наверняка сейчас никто не удивляется, видя даже зимой на прилавках магазинов, на рынках самые разнообразные овощи, фрукты, ягоды. Помидоры, огурцы, яблоки, груши, клубника, вишни, арбузы, различные экзотические фрукты – всего не перечислить. Глаза разбегаются от этой красоты, от всего этого изобилия. Но красота красотой, а вот качество всего этого, экологическая чистота продуктов зачастую вызывают большие сомнения. Как это было выращено, чем удобрялось, защищалось от вредителей – на эти вопросы чаще всего ответ получить невозможно.

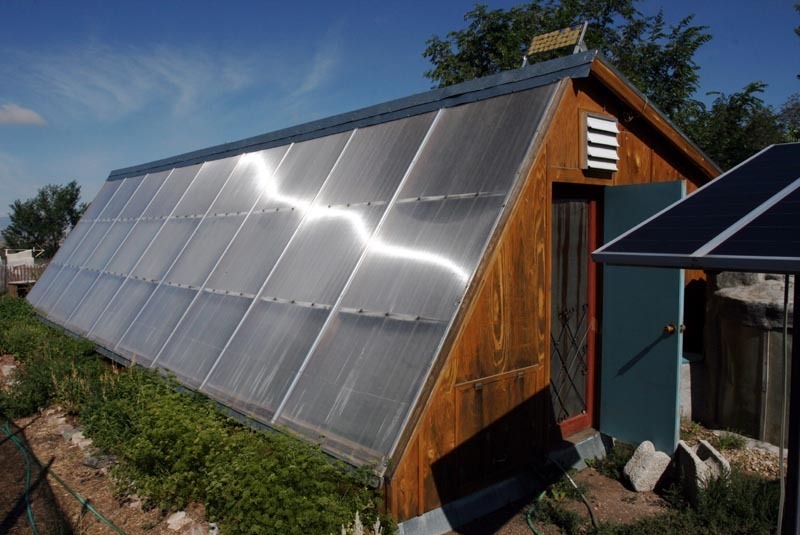

Как сделать солнечное отопление для теплицы?

Поэтому сейчас можно видеть, что с каждым днем увеличивается число тех, кто самостоятельно выращивает различные растения на своем дачном участке. Причем выращивает круглогодично, обеспечивая свою семью экологически чистыми свежими овощами и фруктами. А при обильных урожаях излишки пускаются на продажу, принося определенных доход.

Разумеется, на открытом воздухе выращивать круглый год овощи и фрукты невозможно. Для этого сооружаются парники и теплицы. Парники используются только сезонно, как правило, ранней весной, когда готовят рассаду, чтобы ее защитить от заморозков и непогоды. Теплица же эксплуатируется круглый год, поэтому для создания благоприятных условий для выращивания растений необходимо позаботиться о том, чтобы обеспечить ее отопление.

Отопление теплицы можно организовать различными способами. Можно отапливать теплицу электричеством, используя калориферы, инфракрасные лампы, электрический кабель, уложенный в дренаж пола теплицы. Это достаточно дорогостоящий способ. Кроме стоимости оборудования нужно будет еще оплачивать электричество, расходуемое на обогрев.

Можно организовать водяное отопление, установив в теплице батареи отопления, или проложив в дренаже трубы, по которым будет циркулировать нагретая вода. Можно обогревать теплицу горячим воздухом. А можно построить и комбинированную систему отопления теплицы, причем скомбинировать различные способы таким образом, чтобы отдача была максимальной, а затраты минимальными.

Как сделать солнечное отопление для теплицы?
Укладка труб для водяного отопления в полу теплицы

С точки зрения энергозатрат наиболее экономичным является организация отопления теплицы с использованием энергии солнца. Причем, независимо от того, какой способ отопления был выбран, – воздушный, водяной или комбинированный. Ведь энергия солнца ничего не стоит, а какой теплоноситель будет нагреваться солнечным коллектором, не имеет абсолютно никого значения.

Отопление теплиц солнечным воздушным коллектором

Такой коллектор является главным элементом этой системы отопления. В зависимости от расположения этого коллектора отопление может осуществляться либо естественной циркуляцией воздуха в системе, либо с помощью вентиляторов.

В первом случае выходной патрубок коллектора должен располагаться ниже раструба входного отверстия в теплице. Тогда воздух, нагретый в коллекторе, по законам конвекции будет подниматься по воздуховоду и попадать в теплицу. Вытесняемый остывший воздух по обратному воздуховоду поступает в коллектор, нагревается и возвращается в теплицу. Этот цикл непрерывный, длится весь световой солнечный день.

Во втором случае расположение солнечного коллектора не имеет значения, так как циркуляция воздуха поддерживается вентиляторами, установленными в теплице на входе теплого воздуха. При таком способе обеспечивается равномерное распределение теплых воздушных масс по всему обогреваемому объему, и, что очень важно, равномерный обогрев почвы.

Естественно, что воздуховоды (особенно горячий) должны быть покрыты теплоизоляцией, чтобы воздух не мог быстро остывать. В темное время суток воздух в теплице без горячей подпитки может достаточно быстро охлаждаться. Поэтому для поддержания теплового режима необходимо предусмотреть резервный контур отопления. Это могут быть тепловентиляторы, калориферы.

Сам воздушный солнечный коллектор представляет собой предельно простую конструкцию. Собрать его самому из подручных материалов можно меньше, чем за час. Это герметичный деревянный короб высотой 10 – 15 см. Днище делается из ДВП. Для прочности боковые стенки соединяются деревянными брусками с сечением 5х5 сантиметров.

На днище укладывается теплоизолятор – пенопласт или минеральная вата. Поверх теплоизолирующего слоя кладется абсорбер, например, листовое оцинкованное железо. Чтобы увеличить площадь нагрева, к этому листу можно прикрепить дополнительные ребра.

Все швы внутренней части короба тщательно обрабатываются «Герметиком», после чего короб изнутри покрывается черной термостойкой краской. В зависимости от того, где и как будет устанавливаться коллектор, в его боковины встраиваются трубы для впускания и выпускания воздуха. После всех подготовительных работ короб закрывается каленным стеклом, стыки стекла с корпусом герметизируются «Герметиком».

Как сделать солнечное отопление для теплицы?
Схема солнечного воздушного коллектора

Остается поставить коллектор на место и соединить воздуховодами с теплицей. При этом выходной патрубок коллектора должен располагаться выше патрубка входного. Размеры коллектора определяются только размерами металлического листа и стекла. В зависимости от размеров теплицы, таких коллекторов может быть несколько.

Воздух в таком коллекторе прогревается до температуры 45°C – 50°С. Нагретый воздух не только поддерживает в теплице комфортную для растений температуру, но, отдавая свое тепло, нагревает еще и почву, что создает наиболее благоприятные условия для развития корневой системы растений.

Водяные солнечные коллекторы для отопления теплицы

По ряду причин водяное отопление теплиц является более предпочтительным, хотя стоимость такой системы значительно выше стоимости системы воздушного отопления. В сущности, система солнечного водяного отопления теплицы ничем не отличается от системы солнечного отопления самого загородного дома.

Различия заключаются лишь в форме и расположении нагревательных элементов. В теплицах вместо привычных для комнаты радиаторов отопления вдоль стен прокладываются трубы, в которых циркулирует теплая вода. Трубы также прокладываются в земляном полу теплицы на глубине от 30 до 50 см. Тем самым в теплице обеспечивается и нагрев воздуха, и подогрев почвы.

Как сделать солнечное отопление для теплицы?


Схема солнечного водяного отопления

В системе водяного отопления теплоноситель может нагреваться как в плоских коллекторах, так и в коллекторах на вакуумных трубках. В плоском коллекторе к абсорберу крепится плоский змеевик, для изготовления которого нужна медная трубка. Эта медная трубка сначала заполняется солью, и только после этого ее можно сгибать, не опасаясь возникновения заломов.

Когда трубка примет нужную форму, соль легко вымывается из нее проточной водой. Змеевик крепится к абсорберу и окрашивается в черный цвет термостойкой краской. Входной и выходной патрубки выводятся наружу, и отверстия, через которые они были выведены, герметизируются.

Как сделать солнечное отопление для теплицы?


Схема плоского солнечного коллектора

Иную конструкцию имеют коллекторы, построенные с применением вакуумных трубок, которые своими наконечниками соединены с трубой контура теплоносителя. Вакуумные трубки представляют собой стеклянный цилиндр, внутри которого помещается медная трубка с легкокипящей жидкостью. Верхний конец медной трубки слегка расширен и запаян.

Из пространства между внешней и наружной трубками откачан воздух для создания максимально возможной теплоизоляции. Жидкость внутри медной трубки под воздействием солнечного излучения нагревается и испаряется. Пар поднимается к наконечнику и нагревает его. Отдавая тепло, пар остывает, конденсируется и по стенкам стекает вниз. На наконечнике температура может достигать 270°C – 300°C.

Как сделать солнечное отопление для теплицы?


Схема вакуумной трубки

Как сделать солнечное отопление для теплицы?
Вакуумный коллектор

Нагретая в солнечных коллекторах жидкость циркуляционными насосами подается в теплообменник, установленный в бойлере. Нагретая в бойлере вода поступает в отопительную систему. Этот бак должен иметь мощную теплоизоляцию для сохранения тепла в темное время суток.

Чтобы вода в бойлере чрезмерно не охлаждалась, предусматривается еще один нагревательный элемент системы резервного подогрева. Эта система включается при необходимости в темное время суток и может быть запитана от аккумуляторов солнечного электроснабжения дома.

Солнечная энергетика все прочнее входит в наш повседневный быт. Возможности ее неисчерпаемы. Солнце дает нам свет, тепло, электричество. И не воспользоваться этим источником даровой энергии было бы просто непростительно. опубликовано econet.ru



econet.ru

Воздушный солнечный коллектор для теплиц: вентиляция и отопление

Воздушный солнечный коллектор для теплиц обеспечивает проветривание и прогрев воздуха, используя энергию солнца. Это снижает затраты на отопление и организацию вентиляции с помощью электроэнергии.
Солнечный коллектор для теплицы создает комфортные условия для активного роста и развития растений: обеспечивает воздухообмен, заданные параметры температуры и влажности.

Как работает воздушный солнечный коллектор для теплиц?

Принцип обогрева и проветривания теплиц с помощью коллектора заключается в прогревании воздуха солнечными лучами.
Далее теплый воздух подается в помещение с помощью встроенного вентилятора. Отработанный воздух удаляется из помещения через естественные зазоры, через выходной клапан, через форточки и окна.
В теплице можно использовать как вентиляционный коллектор, так и отопительный. Выбор модели зависит от конструкции теплицы, уровня инсоляции в регионе и выращиваемых растений.

Преимущества использования солнечных коллекторов для теплицы

Солнечное отопление и вентиляция теплицСолнечная энергия для отопления и проветривания теплиц давно используется в Китае и Европе. Солнечные панели устанавливаются в промышленных теплицах и небольших фермерских хозяйствах. В России использование альтернативных источников энергии только набирает популярность.

Основные причины перейти на совмещенную систему вентиляции и отопления теплиц:

  • сокращение расходов на электроэнергию или иные носители — воздушный солнечный коллектор работает автономно, только на энергии солнца;
  • доступность — солнечный свет есть там, где традиционных сетей газо- и электроснабжения;
  • безопасность — возможность короткого замыкания или возгорания отсутствует, так как нет электрической сети.

Использование солнечной энергии для отопления и проветривания теплиц доступно по всей России: от Владивостока до Краснодара. И в любое время года: воздушный солнечный коллектор в теплице прогревает воздух даже зимой.

solarfox-energy.com

Строим солнечный коллектор для теплицы самостоятельно

Когда солнце прячется, обычная теплица остывает. Температура снижается в конструкции резко. Солнечные теплицы конструируют таким способом, чтобы в ней обеспечивалась стабильная температура длительное время. Это достигается из-за использования специального оборудования и теплоизоляционных материалов, которые обеспечивают обогрев теплицы путем использования солнечной энергии.

Применение солнечных коллекторов помогает обогреть теплицу даже при плохих погодных условиях, когда температура окружающей среды составляет до -25°С.

Преимущества солнечных коллекторов

В виде специального варианта используется отопление теплицы солнечным коллектором. Для получения эффекта от работы коллекторов, их производят из специальных теплоизоляционных материалов. Создается надежная герметизация всех элементов системы, чтобы получить полный вакуум.

Если применять подобные обогревательные элементы, то можно произвести обогрев теплицы даже при плохих погодных условиях, когда параметры температуры окружающей среды составляют до -25°С. В подобном диапазоне температур можно проводить выращивание сельскохозяйственных культур в течение круглого года и получать высокие урожаи. Но температура снижается существенно, а также выступает за территорию рабочего диапазона.

Для решения данного вопроса применяют обогревательный тэн или тепловой насос. В итоге получается целый скомбинированный вид отопительный системы в теплице, которая почти не имеет конкурентов в этой области применения.

Направление солнечных коллекторов относится сейчас к перспективному направлению, а их стоимость постоянно снижается. Отличием солнечной энергии, которую потребляет коллектор, является экологическая чистота и бесплатность. Система способна обеспечить обогрев теплицы из поликарбоната и любой другой.

В системе отопления теплицы основной теплоноситель – это вода. Некоторые системы могут применять воздух, но получается значительно меньшая эффективность. В сравнении с водой, воздух отличается меньшей теплоемкостью.

Как своими руками создать такую теплицу

Коллектор можно сделать своими руками. Данная конструкция отличается простотой, а в виде элементов самодельного коллектора применяется медный змеевик от старых холодильников или обычные полтора литровые пластиковые бутылки.

Благодаря использованию солнечного коллектора можно значительно сэкономить материальные средства.

Можно эффективно использовать параметры самой бутылки в подобных коллекторах. Ее способность по сбору отраженных солнечных лучей позволяет создавать дополнительный теплоизоляционный слой без осуществления поворота за солнцем. Воздух, циркулирующий в бутылке, становится дополнительным изолятором, который разогревается лучами солнца. Именно поэтому в конструкции применяются бутылки, которые позволяют увеличить площадь обогреваемой поверхности трубки с теплоносителем.

Создание основной части

При изготовлении коллектора применяются такие материалы:

  1. Пластиковые бутылки.
  2. Железная бочка.
  3. Алюминиевые, медные или резиновые трубки.
  4. Деревянный брус.
  5. Шланг.
  6. Фольга.
  7. Скотч.
  8. Змеевик от старого холодильника.

Для теплоносителя подойдут трубки из разнообразных материалов: алюминий, медь, резина. Металлический вариант коллектора менее практичен из-за того, что поддается коррозии. Применение металлических трубок делает увеличение стоимости самой конструкции. Пластик использовать не рекомендуется из-за плохой теплопроводимости, подобная установка будет неэффективной.

Сборка самодельного солнечного коллектора не составит особого труда, но значительно сэкономит ваши деньги.

Из практики известно, что лучше применять при самостоятельном изготовлении коллектора только резиновый шланг для транспортировки теплоносителя. Важно, чтобы шланг имел черный цвет. В иных случаях его окрашивают обычной черной эмалью.

Приоритетней использовать матовую краску, чтобы отсутствовал эффект отражения лучей. Можно в теплоносителе использовать запчасти для старых холодильников – змеевики, по которым протекает фреон. После его демонтажа с холодильника, деталь продувается, очищается от мусора и ржавчины.

Сборка осветительного элемента

После проведения сборки, данный коллектор будет иметь вид последовательно соединенных пластиковых бутылок. Желательно использовать чистые, прозрачные и одинаковые экземпляры, а дно и горлышко требуется обрезать. С помощью бутылок составляют сплошную трубу.

Коллектор оборудуется отражателями, представляющие собой квадратики из обычной фольги.

Двухсторонний скотч используется для приклеивания фольги к нежней части бутылки. Другая половина бутылок не должна закрываться.

Для создания каркаса, где располагается коллектор, можно применить обычный брус 5 см. Используют произвольную форму каркаса, которая будет учитывать главное требование, заключающееся в устойчивости. Хомутами крепится труба с теплоносителем.

Простой аккумулятор создается из обычной железной бочки, которую нужно хорошо утеплить и герметически закупорить.

Роль конструкции теплицы

Представленный вариант по созданию самодельного коллектора не является единственным. Существуют другие разные конструкции солнечных коллекторов, которые отличаются своей стоимостью и эффективностью в работе. Любые солнечные коллекторы, которые изготавливаются самостоятельно, имеют более дешевую стоимость, чем заводские варианты.

Если профессионально подходить к выращиванию разных сельскохозяйственный культур в теплицах, то сконструированный своими руками солнечный коллектор не будет способен обеспечить необходимого температурного режима. В этом случае приобретается профессиональный коллектор. В продаже есть различные варианты по исполнению. Они имеют довольно высокую стоимость, но эффективность оправдывает потраченные средства.

Опыт показывает, что в виде изолятора теплицы можно использовать экструдированный пенополистирол. Достоинства его применения заключены в прочности, он не боится влаги и не деформируется, а при этом обеспечивает хорошую сохранность тепла.

Солнечный коллектор своими руками

Большую роль играет конструкция теплицы. Из-за работы с несимметричными конструкциями, эффективность от обогрева теплицы увеличивается на 25% в сравнении с обычными конструкциями.

domsadovnika.ru

Строим солнечный коллектор для теплицы самостоятельно

Когда солнце прячется, обычная теплица остывает. Температура снижается в конструкции резко. Солнечные теплицы конструируют таким способом, чтобы в ней обеспечивалась стабильная температура длительное время. Это достигается из-за использования специального оборудования и теплоизоляционных материалов, которые обеспечивают обогрев теплицы путем использования солнечной энергии.

Применение солнечных коллекторов помогает обогреть теплицу даже при плохих погодных условиях, когда температура окружающей среды составляет до -25°С.

Преимущества солнечных коллекторов

В виде специального варианта используется отопление теплицы солнечным коллектором. Для получения эффекта от работы коллекторов, их производят из специальных теплоизоляционных материалов. Создается надежная герметизация всех элементов системы, чтобы получить полный вакуум.

Если применять подобные обогревательные элементы, то можно произвести обогрев теплицы даже при плохих погодных условиях, когда параметры температуры окружающей среды составляют до -25°С. В подобном диапазоне температур можно проводить выращивание сельскохозяйственных культур в течение круглого года и получать высокие урожаи. Но температура снижается существенно, а также выступает за территорию рабочего диапазона.

Для решения данного вопроса применяют обогревательный тэн или тепловой насос. В итоге получается целый скомбинированный вид отопительный системы в теплице, которая почти не имеет конкурентов в этой области применения.

Направление солнечных коллекторов относится сейчас к перспективному направлению, а их стоимость постоянно снижается. Отличием солнечной энергии, которую потребляет коллектор, является экологическая чистота и бесплатность. Система способна обеспечить обогрев теплицы из поликарбоната и любой другой.

В системе отопления теплицы основной теплоноситель – это вода. Некоторые системы могут применять воздух, но получается значительно меньшая эффективность. В сравнении с водой, воздух отличается меньшей теплоемкостью.

Как своими руками создать такую теплицу

Коллектор можно сделать своими руками. Данная конструкция отличается простотой, а в виде элементов самодельного коллектора применяется медный змеевик от старых холодильников или обычные полтора литровые пластиковые бутылки.

Благодаря использованию солнечного коллектора можно значительно сэкономить материальные средства.

Можно эффективно использовать параметры самой бутылки в подобных коллекторах. Ее способность по сбору отраженных солнечных лучей позволяет создавать дополнительный теплоизоляционный слой без осуществления поворота за солнцем. Воздух, циркулирующий в бутылке, становится дополнительным изолятором, который разогревается лучами солнца. Именно поэтому в конструкции применяются бутылки, которые позволяют увеличить площадь обогреваемой поверхности трубки с теплоносителем.

Создание основной части

При изготовлении коллектора применяются такие материалы:

  1. Пластиковые бутылки.
  2. Железная бочка.
  3. Алюминиевые, медные или резиновые трубки.
  4. Деревянный брус.
  5. Шланг.
  6. Фольга.
  7. Скотч.
  8. Змеевик от старого холодильника.

Для теплоносителя подойдут трубки из разнообразных материалов: алюминий, медь, резина. Металлический вариант коллектора менее практичен из-за того, что поддается коррозии. Применение металлических трубок делает увеличение стоимости самой конструкции. Пластик использовать не рекомендуется из-за плохой теплопроводимости, подобная установка будет неэффективной.

Сборка самодельного солнечного коллектора не составит особого труда, но значительно сэкономит ваши деньги.

Из практики известно, что лучше применять при самостоятельном изготовлении коллектора только резиновый шланг для транспортировки теплоносителя. Важно, чтобы шланг имел черный цвет. В иных случаях его окрашивают обычной черной эмалью.

Приоритетней использовать матовую краску, чтобы отсутствовал эффект отражения лучей. Можно в теплоносителе использовать запчасти для старых холодильников – змеевики, по которым протекает фреон. После его демонтажа с холодильника, деталь продувается, очищается от мусора и ржавчины.

Сборка осветительного элемента

После проведения сборки, данный коллектор будет иметь вид последовательно соединенных пластиковых бутылок. Желательно использовать чистые, прозрачные и одинаковые экземпляры, а дно и горлышко требуется обрезать. С помощью бутылок составляют сплошную трубу.

Коллектор оборудуется отражателями, представляющие собой квадратики из обычной фольги.

Двухсторонний скотч используется для приклеивания фольги к нежней части бутылки. Другая половина бутылок не должна закрываться.

Для создания каркаса, где располагается коллектор, можно применить обычный брус 5 см. Используют произвольную форму каркаса, которая будет учитывать главное требование, заключающееся в устойчивости. Хомутами крепится труба с теплоносителем.

Простой аккумулятор создается из обычной железной бочки, которую нужно хорошо утеплить и герметически закупорить.

Роль конструкции теплицы

Представленный вариант по созданию самодельного коллектора не является единственным. Существуют другие разные конструкции солнечных коллекторов, которые отличаются своей стоимостью и эффективностью в работе. Любые солнечные коллекторы, которые изготавливаются самостоятельно, имеют более дешевую стоимость, чем заводские варианты.

Если профессионально подходить к выращиванию разных сельскохозяйственный культур в теплицах, то сконструированный своими руками солнечный коллектор не будет способен обеспечить необходимого температурного режима. В этом случае приобретается профессиональный коллектор. В продаже есть различные варианты по исполнению. Они имеют довольно высокую стоимость, но эффективность оправдывает потраченные средства.

Опыт показывает, что в виде изолятора теплицы можно использовать экструдированный пенополистирол. Достоинства его применения заключены в прочности, он не боится влаги и не деформируется, а при этом обеспечивает хорошую сохранность тепла.

Солнечный коллектор своими руками

Большую роль играет конструкция теплицы. Из-за работы с несимметричными конструкциями, эффективность от обогрева теплицы увеличивается на 25% в сравнении с обычными конструкциями.

topsadovnik.ru

Как сделать солнечное отопление для теплицы своими руками

Экологичная усадьба: Отопление теплицы можно организовать различными способами. Можно отапливать теплицу электричеством, используя калориферы, инфракрасные лампы, электрический кабель, уложенный в дренаж пола теплицы. Можно обогревать теплицу горячим воздухом. А можно построить и комбинированную систему отопления теплицы, причем скомбинировать различные способы таким образом, чтобы отдача была максимальной, а затраты минимальными.

Наверняка сейчас никто не удивляется, видя даже зимой на прилавках магазинов, на рынках самые разнообразные овощи, фрукты, ягоды. Помидоры, огурцы, яблоки, груши, клубника, вишни, арбузы, различные экзотические фрукты – всего не перечислить. Глаза разбегаются от этой красоты, от всего этого изобилия. Но красота красотой, а вот качество всего этого, экологическая чистота продуктов зачастую вызывают большие сомнения. Как это было выращено, чем удобрялось, защищалось от вредителей – на эти вопросы чаще всего ответ получить невозможно.

Как сделать солнечное отопление для теплицы?

Поэтому сейчас можно видеть, что с каждым днем увеличивается число тех, кто самостоятельно выращивает различные растения на своем дачном участке. Причем выращивает круглогодично, обеспечивая свою семью экологически чистыми свежими овощами и фруктами. А при обильных урожаях излишки пускаются на продажу, принося определенных доход.

Разумеется, на открытом воздухе выращивать круглый год овощи и фрукты невозможно. Для этого сооружаются парники и теплицы. Парники используются только сезонно, как правило, ранней весной, когда готовят рассаду, чтобы ее защитить от заморозков и непогоды. Теплица же эксплуатируется круглый год, поэтому для создания благоприятных условий для выращивания растений необходимо позаботиться о том, чтобы обеспечить ее отопление.

Отопление теплицы можно организовать различными способами. Можно отапливать теплицу электричеством, используя калориферы, инфракрасные лампы, электрический кабель, уложенный в дренаж пола теплицы. Это достаточно дорогостоящий способ. Кроме стоимости оборудования нужно будет еще оплачивать электричество, расходуемое на обогрев.

Можно организовать водяное отопление, установив в теплице батареи отопления, или проложив в дренаже трубы, по которым будет циркулировать нагретая вода. Можно обогревать теплицу горячим воздухом. А можно построить и комбинированную систему отопления теплицы, причем скомбинировать различные способы таким образом, чтобы отдача была максимальной, а затраты минимальными.

Как сделать солнечное отопление для теплицы?
Укладка труб для водяного отопления в полу теплицы

С точки зрения энергозатрат наиболее экономичным является организация отопления теплицы с использованием энергии солнца. Причем, независимо от того, какой способ отопления был выбран, – воздушный, водяной или комбинированный. Ведь энергия солнца ничего не стоит, а какой теплоноситель будет нагреваться солнечным коллектором, не имеет абсолютно никого значения.

Отопление теплиц солнечным воздушным коллектором

Такой коллектор является главным элементом этой системы отопления. В зависимости от расположения этого коллектора отопление может осуществляться либо естественной циркуляцией воздуха в системе, либо с помощью вентиляторов.

В первом случае выходной патрубок коллектора должен располагаться ниже раструба входного отверстия в теплице. Тогда воздух, нагретый в коллекторе, по законам конвекции будет подниматься по воздуховоду и попадать в теплицу. Вытесняемый остывший воздух по обратному воздуховоду поступает в коллектор, нагревается и возвращается в теплицу. Этот цикл непрерывный, длится весь световой солнечный день.

Во втором случае расположение солнечного коллектора не имеет значения, так как циркуляция воздуха поддерживается вентиляторами, установленными в теплице на входе теплого воздуха. При таком способе обеспечивается равномерное распределение теплых воздушных масс по всему обогреваемому объему, и, что очень важно, равномерный обогрев почвы.

Естественно, что воздуховоды (особенно горячий) должны быть покрыты теплоизоляцией, чтобы воздух не мог быстро остывать. В темное время суток воздух в теплице без горячей подпитки может достаточно быстро охлаждаться. Поэтому для поддержания теплового режима необходимо предусмотреть резервный контур отопления. Это могут быть тепловентиляторы, калориферы.

Сам воздушный солнечный коллектор представляет собой предельно простую конструкцию. Собрать его самому из подручных материалов можно меньше, чем за час. Это герметичный деревянный короб высотой 10 – 15 см. Днище делается из ДВП. Для прочности боковые стенки соединяются деревянными брусками с сечением 5х5 сантиметров.

На днище укладывается теплоизолятор – пенопласт или минеральная вата. Поверх теплоизолирующего слоя кладется абсорбер, например, листовое оцинкованное железо. Чтобы увеличить площадь нагрева, к этому листу можно прикрепить дополнительные ребра.

Все швы внутренней части короба тщательно обрабатываются «Герметиком», после чего короб изнутри покрывается черной термостойкой краской. В зависимости от того, где и как будет устанавливаться коллектор, в его боковины встраиваются трубы для впускания и выпускания воздуха. После всех подготовительных работ короб закрывается каленным стеклом, стыки стекла с корпусом герметизируются «Герметиком».

Как сделать солнечное отопление для теплицы?
Схема солнечного воздушного коллектора

Остается поставить коллектор на место и соединить воздуховодами с теплицей. При этом выходной патрубок коллектора должен располагаться выше патрубка входного. Размеры коллектора определяются только размерами металлического листа и стекла. В зависимости от размеров теплицы, таких коллекторов может быть несколько.

Воздух в таком коллекторе прогревается до температуры 45°C – 50°С. Нагретый воздух не только поддерживает в теплице комфортную для растений температуру, но, отдавая свое тепло, нагревает еще и почву, что создает наиболее благоприятные условия для развития корневой системы растений.

Водяные солнечные коллекторы для отопления теплицы

По ряду причин водяное отопление теплиц является более предпочтительным, хотя стоимость такой системы значительно выше стоимости системы воздушного отопления. В сущности, система солнечного водяного отопления теплицы ничем не отличается от системы солнечного отопления самого загородного дома.

Различия заключаются лишь в форме и расположении нагревательных элементов. В теплицах вместо привычных для комнаты радиаторов отопления вдоль стен прокладываются трубы, в которых циркулирует теплая вода. Трубы также прокладываются в земляном полу теплицы на глубине от 30 до 50 см. Тем самым в теплице обеспечивается и нагрев воздуха, и подогрев почвы.

Как сделать солнечное отопление для теплицы?
Схема солнечного водяного отопления

В системе водяного отопления теплоноситель может нагреваться как в плоских коллекторах, так и в коллекторах на вакуумных трубках. В плоском коллекторе к абсорберу крепится плоский змеевик, для изготовления которого нужна медная трубка. Эта медная трубка сначала заполняется солью, и только после этого ее можно сгибать, не опасаясь возникновения заломов.

Когда трубка примет нужную форму, соль легко вымывается из нее проточной водой. Змеевик крепится к абсорберу и окрашивается в черный цвет термостойкой краской. Входной и выходной патрубки выводятся наружу, и отверстия, через которые они были выведены, герметизируются.

Как сделать солнечное отопление для теплицы?
Схема плоского солнечного коллектора

Иную конструкцию имеют коллекторы, построенные с применением вакуумных трубок, которые своими наконечниками соединены с трубой контура теплоносителя. Вакуумные трубки представляют собой стеклянный цилиндр, внутри которого помещается медная трубка с легкокипящей жидкостью. Верхний конец медной трубки слегка расширен и запаян.

Из пространства между внешней и наружной трубками откачан воздух для создания максимально возможной теплоизоляции. Жидкость внутри медной трубки под воздействием солнечного излучения нагревается и испаряется. Пар поднимается к наконечнику и нагревает его. Отдавая тепло, пар остывает, конденсируется и по стенкам стекает вниз. На наконечнике температура может достигать 270°C – 300°C.

Как сделать солнечное отопление для теплицы?
Схема вакуумной трубки

Как сделать солнечное отопление для теплицы?
Вакуумный коллектор

Нагретая в солнечных коллекторах жидкость циркуляционными насосами подается в теплообменник, установленный в бойлере. Нагретая в бойлере вода поступает в отопительную систему. Этот бак должен иметь мощную теплоизоляцию для сохранения тепла в темное время суток.

Чтобы вода в бойлере чрезмерно не охлаждалась, предусматривается еще один нагревательный элемент системы резервного подогрева. Эта система включается при необходимости в темное время суток и может быть запитана от аккумуляторов солнечного электроснабжения дома.

Солнечная энергетика все прочнее входит в наш повседневный быт. Возможности ее неисчерпаемы. Солнце дает нам свет, тепло, электричество. И не воспользоваться этим источником даровой энергии было бы просто непростительно. опубликовано econet.ru



econet.kz

Строим солнечный коллектор для теплицы самостоятельно

Когда солнце прячется, обычная теплица остывает. Температура снижается в конструкции резко. Солнечные теплицы конструируют таким способом, чтобы в ней обеспечивалась стабильная температура длительное время. Это достигается из-за использования специального оборудования и теплоизоляционных материалов, которые обеспечивают обогрев теплицы путем использования солнечной энергии.

Применение солнечных коллекторов помогает обогреть теплицу даже при плохих погодных условиях, когда температура окружающей среды составляет до -25°С.

Преимущества солнечных коллекторов

В виде специального варианта используется отопление теплицы солнечным коллектором. Для получения эффекта от работы коллекторов, их производят из специальных теплоизоляционных материалов. Создается надежная герметизация всех элементов системы, чтобы получить полный вакуум.

Если применять подобные обогревательные элементы, то можно произвести обогрев теплицы даже при плохих погодных условиях, когда параметры температуры окружающей среды составляют до -25°С. В подобном диапазоне температур можно проводить выращивание сельскохозяйственных культур в течение круглого года и получать высокие урожаи. Но температура снижается существенно, а также выступает за территорию рабочего диапазона.

Для решения данного вопроса применяют обогревательный тэн или тепловой насос. В итоге получается целый скомбинированный вид отопительный системы в теплице, которая почти не имеет конкурентов в этой области применения.

Направление солнечных коллекторов относится сейчас к перспективному направлению, а их стоимость постоянно снижается. Отличием солнечной энергии, которую потребляет коллектор, является экологическая чистота и бесплатность. Система способна обеспечить обогрев теплицы из поликарбоната и любой другой.

В системе отопления теплицы основной теплоноситель – это вода. Некоторые системы могут применять воздух, но получается значительно меньшая эффективность. В сравнении с водой, воздух отличается меньшей теплоемкостью.

Как своими руками создать такую теплицу

Коллектор можно сделать своими руками. Данная конструкция отличается простотой, а в виде элементов самодельного коллектора применяется медный змеевик от старых холодильников или обычные полтора литровые пластиковые бутылки.

Благодаря использованию солнечного коллектора можно значительно сэкономить материальные средства.

Можно эффективно использовать параметры самой бутылки в подобных коллекторах. Ее способность по сбору отраженных солнечных лучей позволяет создавать дополнительный теплоизоляционный слой без осуществления поворота за солнцем. Воздух, циркулирующий в бутылке, становится дополнительным изолятором, который разогревается лучами солнца. Именно поэтому в конструкции применяются бутылки, которые позволяют увеличить площадь обогреваемой поверхности трубки с теплоносителем.

Создание основной части

При изготовлении коллектора применяются такие материалы:

  1. Пластиковые бутылки.
  2. Железная бочка.
  3. Алюминиевые, медные или резиновые трубки.
  4. Деревянный брус.
  5. Шланг.
  6. Фольга.
  7. Скотч.
  8. Змеевик от старого холодильника.

Для теплоносителя подойдут трубки из разнообразных материалов: алюминий, медь, резина. Металлический вариант коллектора менее практичен из-за того, что поддается коррозии. Применение металлических трубок делает увеличение стоимости самой конструкции. Пластик использовать не рекомендуется из-за плохой теплопроводимости, подобная установка будет неэффективной.

Сборка самодельного солнечного коллектора не составит особого труда, но значительно сэкономит ваши деньги.

Из практики известно, что лучше применять при самостоятельном изготовлении коллектора только резиновый шланг для транспортировки теплоносителя. Важно, чтобы шланг имел черный цвет. В иных случаях его окрашивают обычной черной эмалью.

Приоритетней использовать матовую краску, чтобы отсутствовал эффект отражения лучей. Можно в теплоносителе использовать запчасти для старых холодильников – змеевики, по которым протекает фреон. После его демонтажа с холодильника, деталь продувается, очищается от мусора и ржавчины.

Сборка осветительного элемента

После проведения сборки, данный коллектор будет иметь вид последовательно соединенных пластиковых бутылок. Желательно использовать чистые, прозрачные и одинаковые экземпляры, а дно и горлышко требуется обрезать. С помощью бутылок составляют сплошную трубу.

Коллектор оборудуется отражателями, представляющие собой квадратики из обычной фольги.

Двухсторонний скотч используется для приклеивания фольги к нежней части бутылки. Другая половина бутылок не должна закрываться.

Для создания каркаса, где располагается коллектор, можно применить обычный брус 5 см. Используют произвольную форму каркаса, которая будет учитывать главное требование, заключающееся в устойчивости. Хомутами крепится труба с теплоносителем.

Простой аккумулятор создается из обычной железной бочки, которую нужно хорошо утеплить и герметически закупорить.

Роль конструкции теплицы

Представленный вариант по созданию самодельного коллектора не является единственным. Существуют другие разные конструкции солнечных коллекторов, которые отличаются своей стоимостью и эффективностью в работе. Любые солнечные коллекторы, которые изготавливаются самостоятельно, имеют более дешевую стоимость, чем заводские варианты.

Если профессионально подходить к выращиванию разных сельскохозяйственный культур в теплицах, то сконструированный своими руками солнечный коллектор не будет способен обеспечить необходимого температурного режима. В этом случае приобретается профессиональный коллектор. В продаже есть различные варианты по исполнению. Они имеют довольно высокую стоимость, но эффективность оправдывает потраченные средства.

Опыт показывает, что в виде изолятора теплицы можно использовать экструдированный пенополистирол. Достоинства его применения заключены в прочности, он не боится влаги и не деформируется, а при этом обеспечивает хорошую сохранность тепла.

Солнечный коллектор своими руками

Большую роль играет конструкция теплицы. Из-за работы с несимметричными конструкциями, эффективность от обогрева теплицы увеличивается на 25% в сравнении с обычными конструкциями.

topfazenda.ru

Отопление теплицы солнечным коллектором (от солнечной батареи)

Наверняка сейчас никто не удивляется, видя даже зимой на прилавках магазинов, на рынках самые разнообразные овощи, фрукты, ягоды. Помидоры, огурцы, яблоки, груши, клубника, вишни, арбузы, различные экзотические фрукты – всего не перечислить. Глаза разбегаются от этой красоты, от всего этого изобилия. Но красота красотой, а вот качество всего этого, экологическая чистота продуктов зачастую вызывают большие сомнения. Как это было выращено, чем удобрялось, защищалось от вредителей – на эти вопросы чаще всего ответ получить невозможно.

Поэтому сейчас можно видеть, что с каждым днем увеличивается число тех, кто самостоятельно выращивает различные растения на своем дачном участке. Причем выращивает круглогодично, обеспечивая свою семью экологически чистыми свежими овощами и фруктами. А при обильных урожаях излишки пускаются на продажу, принося определенных доход.

Разумеется, на открытом воздухе выращивать круглый год овощи и фрукты невозможно. Для этого сооружаются парники и теплицы. Парники используются только сезонно, как правило, ранней весной, когда готовят рассаду, чтобы ее защитить от заморозков и непогоды. Теплица же эксплуатируется круглый год, поэтому для создания благоприятных условий для выращивания растений необходимо позаботиться о том, чтобы обеспечить ее отопление.

Отопление теплицы можно организовать различными способами. Можно отапливать теплицу электричеством, используя калориферы, инфракрасные лампы, электрический кабель, уложенный в дренаж пола теплицы. Это достаточно дорогостоящий способ. Кроме стоимости оборудования нужно будет еще оплачивать электричество, расходуемое на обогрев.

Можно организовать водяное отопление, установив в теплице батареи отопления, или проложив в дренаже трубы, по которым будет циркулировать нагретая вода. Можно обогревать теплицу горячим воздухом. А можно построить и комбинированную систему отопления теплицы, причем скомбинировать различные способы таким образом, чтобы отдача была максимальной, а затраты минимальными.


Укладка труб для водяного отопления в полу теплицы

С точки зрения энергозатрат наиболее экономичным является организация отопления теплицы с использованием энергии солнца. Причем, независимо от того, какой способ отопления был выбран, – воздушный, водяной или комбинированный. Ведь энергия солнца ничего не стоит, а какой теплоноситель будет нагреваться солнечным коллектором, не имеет абсолютно никого значения.

Отопление теплиц солнечным воздушным коллектором

Такой коллектор является главным элементом этой системы отопления. В зависимости от расположения этого коллектора отопление может осуществляться либо естественной циркуляцией воздуха в системе, либо с помощью вентиляторов.

В первом случае выходной патрубок коллектора должен располагаться ниже раструба входного отверстия в теплице. Тогда воздух, нагретый в коллекторе, по законам конвекции будет подниматься по воздуховоду и попадать в теплицу. Вытесняемый остывший воздух по обратному воздуховоду поступает в коллектор, нагревается и возвращается в теплицу. Этот цикл непрерывный, длится весь световой солнечный день.

Во втором случае расположение солнечного коллектора не имеет значения, так как циркуляция воздуха поддерживается вентиляторами, установленными в теплице на входе теплого воздуха. При таком способе обеспечивается равномерное распределение теплых воздушных масс по всему обогреваемому объему, и, что очень важно, равномерный обогрев почвы.

Естественно, что воздуховоды (особенно горячий) должны быть покрыты теплоизоляцией, чтобы воздух не мог быстро остывать. В темное время суток воздух в теплице без горячей подпитки может достаточно быстро охлаждаться. Поэтому для поддержания теплового режима необходимо предусмотреть резервный контур отопления. Это могут быть тепловентиляторы, калориферы.

Сам воздушный солнечный коллектор представляет собой предельно простую конструкцию. Собрать его самому из подручных материалов можно меньше, чем за час. Это герметичный деревянный короб высотой 10 – 15 см. Днище делается из ДВП. Для прочности боковые стенки соединяются деревянными брусками с сечением 5х5 сантиметров.

На днище укладывается теплоизолятор – пенопласт или минеральная вата. Поверх теплоизолирующего слоя кладется абсорбер, например, листовое оцинкованное железо. Чтобы увеличить площадь нагрева, к этому листу можно прикрепить дополнительные ребра.

Все швы внутренней части короба тщательно обрабатываются «Герметиком», после чего короб изнутри покрывается черной термостойкой краской. В зависимости от того, где и как будет устанавливаться коллектор, в его боковины встраиваются трубы для впускания и выпускания воздуха. После всех подготовительных работ короб закрывается каленным стеклом, стыки стекла с корпусом герметизируются «Герметиком».


Схема солнечного воздушного коллектора

Остается поставить коллектор на место и соединить воздуховодами с теплицей. При этом выходной патрубок коллектора должен располагаться выше патрубка входного. Размеры коллектора определяются только размерами металлического листа и стекла. В зависимости от размеров теплицы, таких коллекторов может быть несколько.

Воздух в таком коллекторе прогревается до температуры 45°C – 50°С. Нагретый воздух не только поддерживает в теплице комфортную для растений температуру, но, отдавая свое тепло, нагревает еще и почву, что создает наиболее благоприятные условия для развития корневой системы растений.

Водяные солнечные коллекторы для отопления теплицы

По ряду причин водяное отопление теплиц является более предпочтительным, хотя стоимость такой системы значительно выше стоимости системы воздушного отопления. В сущности, система солнечного водяного отопления теплицы ничем не отличается от системы солнечного отопления самого загородного дома.

Различия заключаются лишь в форме и расположении нагревательных элементов. В теплицах вместо привычных для комнаты радиаторов отопления вдоль стен прокладываются трубы, в которых циркулирует теплая вода. Трубы также прокладываются в земляном полу теплицы на глубине от 30 до 50 см. Тем самым в теплице обеспечивается и нагрев воздуха, и подогрев почвы.


Схема солнечного водяного отопления

В системе водяного отопления теплоноситель может нагреваться как в плоских коллекторах, так и в коллекторах на вакуумных трубках. В плоском коллекторе к абсорберу крепится плоский змеевик, для изготовления которого нужна медная трубка. Эта медная трубка сначала заполняется солью, и только после этого ее можно сгибать, не опасаясь возникновения заломов.

Когда трубка примет нужную форму, соль легко вымывается из нее проточной водой. Змеевик крепится к абсорберу и окрашивается в черный цвет термостойкой краской. Входной и выходной патрубки выводятся наружу, и отверстия, через которые они были выведены, герметизируются.


Схема плоского солнечного коллектора

Иную конструкцию имеют коллекторы, построенные с применением вакуумных трубок, которые своими наконечниками соединены с трубой контура теплоносителя. Вакуумные трубки представляют собой стеклянный цилиндр, внутри которого помещается медная трубка с легкокипящей жидкостью. Верхний конец медной трубки слегка расширен и запаян.

Из пространства между внешней и наружной трубками откачан воздух для создания максимально возможной теплоизоляции. Жидкость внутри медной трубки под воздействием солнечного излучения нагревается и испаряется. Пар поднимается к наконечнику и нагревает его. Отдавая тепло, пар остывает, конденсируется и по стенкам стекает вниз. На наконечнике температура может достигать 270°C – 300°C.


Схема вакуумной трубки


Вакуумный коллектор

Нагретая в солнечных коллекторах жидкость циркуляционными насосами подается в теплообменник, установленный в бойлере. Нагретая в бойлере вода поступает в отопительную систему. Этот бак должен иметь мощную теплоизоляцию для сохранения тепла в темное время суток.

Чтобы вода в бойлере чрезмерно не охлаждалась, предусматривается еще один нагревательный элемент системы резервного подогрева. Эта система включается при необходимости в темное время суток и может быть запитана от аккумуляторов солнечного электроснабжения дома.


Отопление теплицы от вакуумного солнечного коллектора

Солнечная энергетика все прочнее входит в наш повседневный быт. Возможности ее неисчерпаемы. Солнце дает нам свет, тепло, электричество. И не воспользоваться этим источником даровой энергии было бы просто непростительно.

solarb.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
