Снятие, разборка и установка панели приборов Chery Amulet

Вам потребуются: ключи «на 8», «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса»).

3. Снимите кожухи рулевой колонки (см. «Снятие и установка кожухов рулевой колонки»).

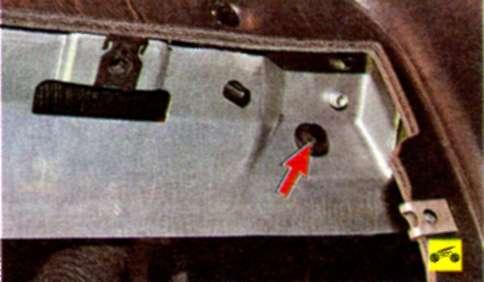

4. Снимите комбинацию приборов (см. «Снятие и установка комбинации приборов»).

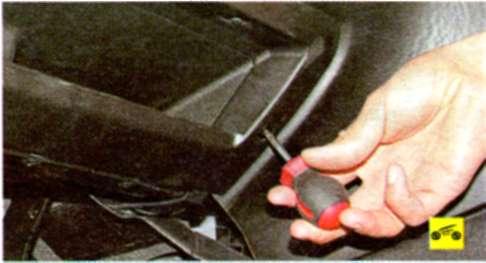

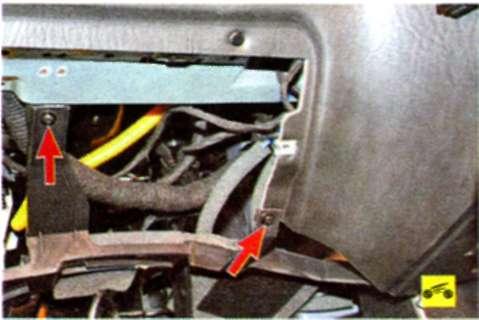

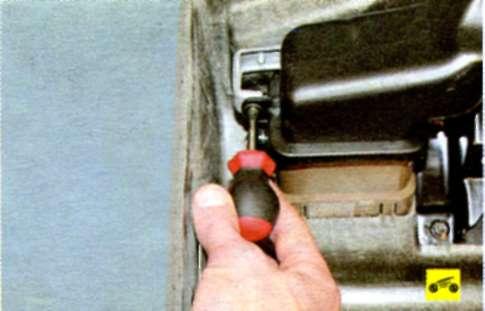

5. Выверните винты крепления полки для мелких вещей, расположенной под рулевой колонкой…

Примечание

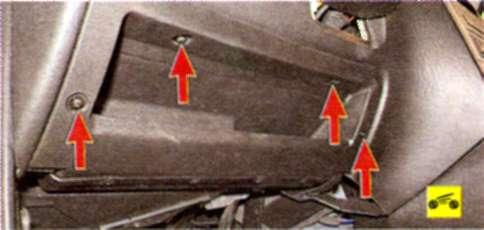

Так расположены винты крепления полки.

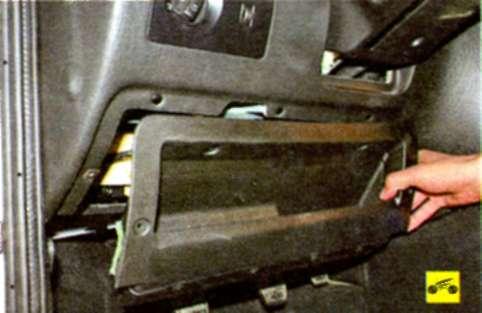

6. …и снимите полку.

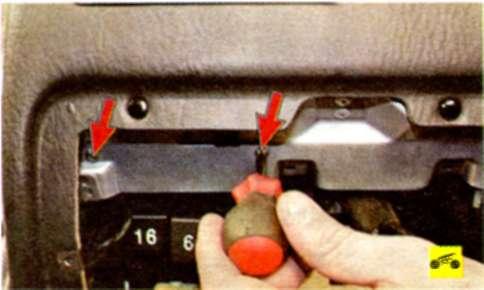

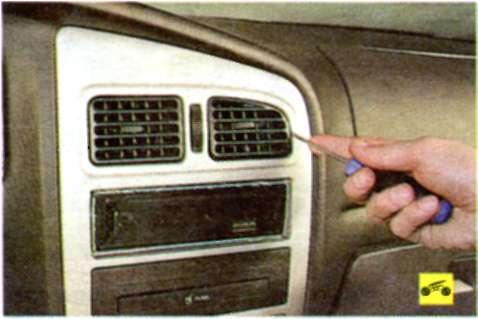

7. Выверните два винта крепления монтажного блока к каркасу панели приборов.

8. Выверните болт крепления каркаса к кронштейну отопителя.

9. Выверните два винта крепления внутренней панели к каркасу панели приборов.

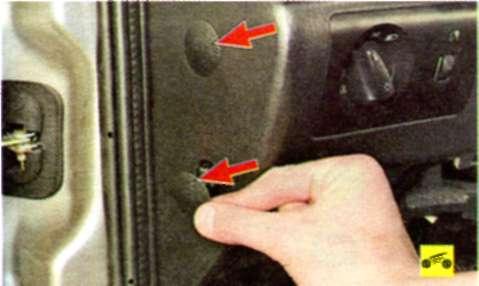

10. Снимите две декоративные заглушки, расположенные с левой стороны панели приборов…

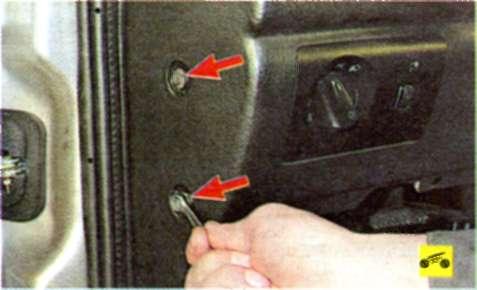

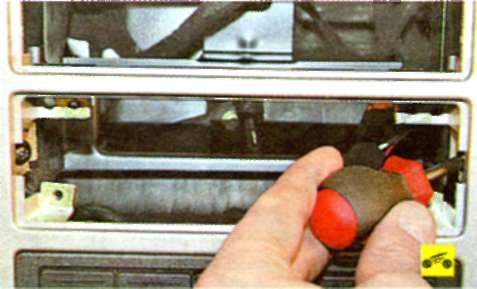

11. …и выверните два болта бокового крепления панели приборов к кронштейну кузова

12. Аналогично выверните два болта с правой стороны крепления панели приборов.

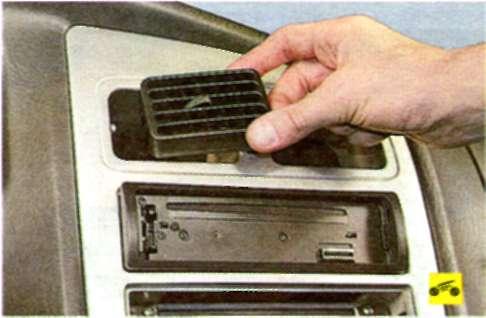

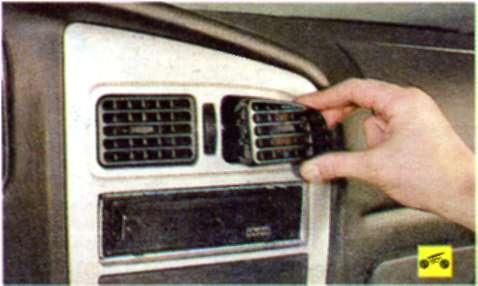

13. Подденьте отверткой и выведите край правого дефлектора сопла центральной подачи воздуха…

14. …и извлеките его.

15. Аналогично извлеките левый дефлектор сопла центральной подачи воздуха.

16. Выверните два винта верхнего крепления накладки центральной консоли.

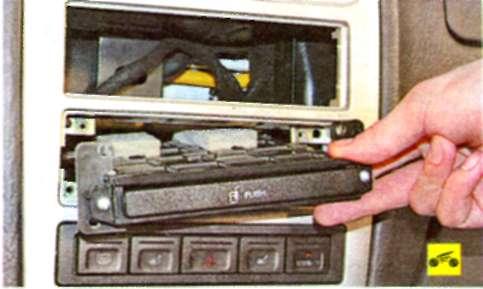

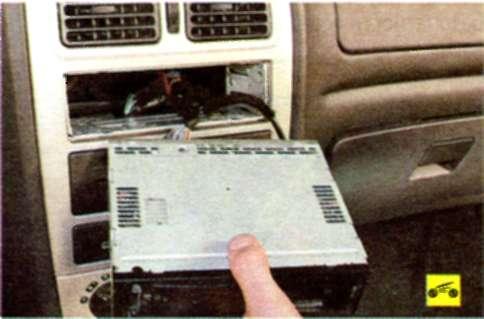

17. Извлеките магнитолу из центральной консоли панели приборов и отсоедините от нее колодки жгутов проводов и штекер антенны.

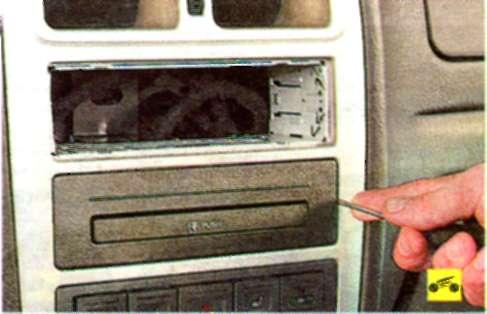

18. Подденьте отверткой и снимите рамку подстаканника.

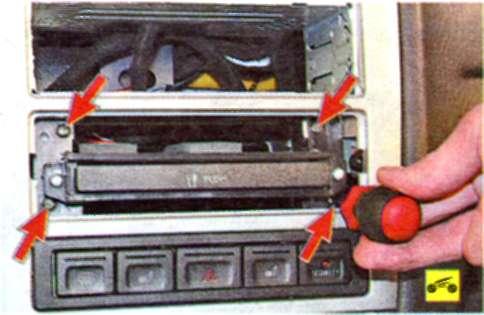

19. Выверните четыре винта крепления подстаканника…

20. …и извлеките его из панели приборов.

21. Выверните два винта среднего крепления накладки центральной консоли.

22. Отсоедините колодки проводов от выводов выключателей.

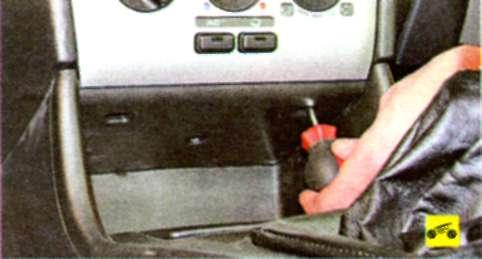

23. Выверните два винта крепления передней части облицовки тоннеля пола к консоли панели приборов и снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола»).

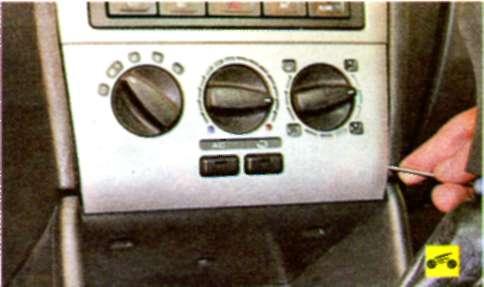

24. Поддев отверткой накладку блока управления системой отопления (кондиционирования) и вентиляции салона…

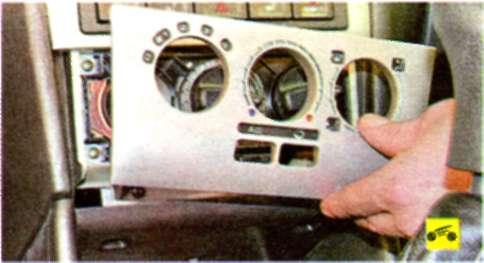

25. …снимите накладку.

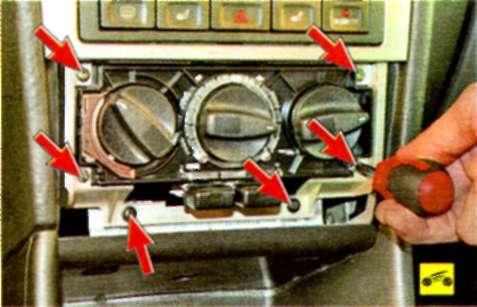

26. Выверните четыре винта крепления блока управления системой отопления (кондиционирования) и вентиляции салона к панели и два винта нижнего крепления накладки центральной консоли…

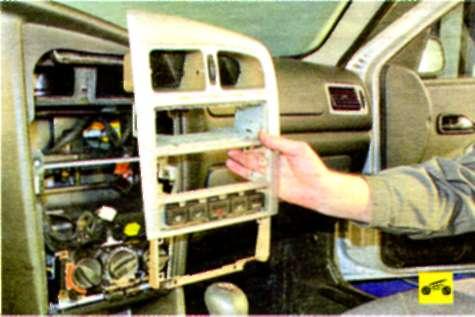

27. …и снимите накладку центральной консоли.

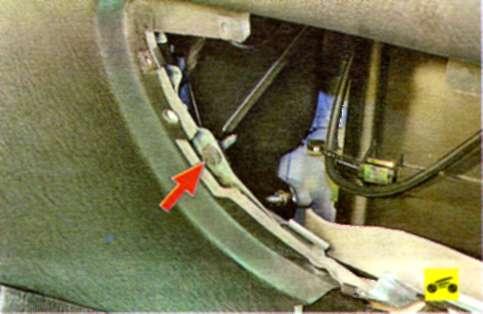

28. Выверните два винта нижнего крепления вещевого ящика.

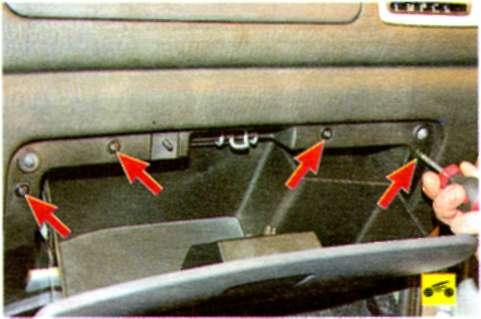

29. Откройте вещевой ящик и выверните четыре винта верхнего крепления рамки к панели приборов.

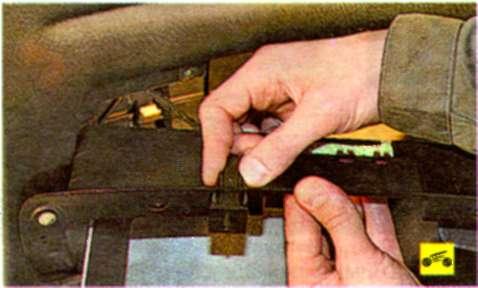

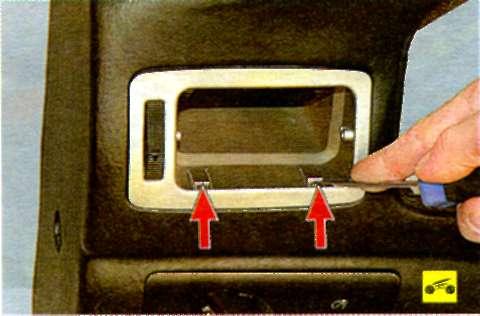

30. Сожмите два фиксатора, расположенные по бокам фонаря освещения вещевого ящика…

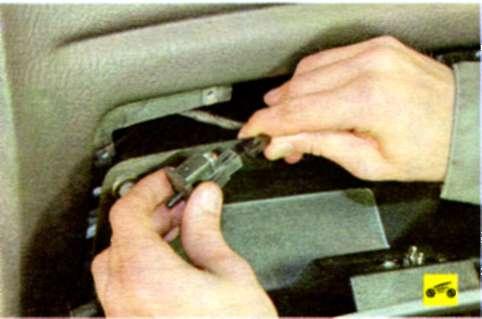

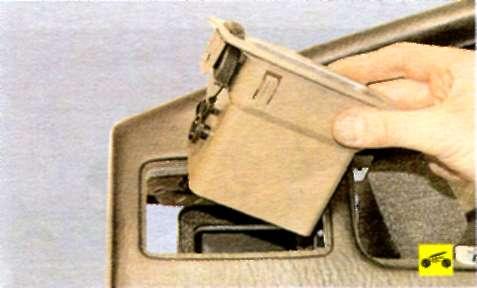

31. …извлеките фонарь из рамки, отсоедините от вывода фонаря колодку жгута проводов и снимите вещевой ящик.

32. Снимите подушку безопасности переднего пассажира (см. «Снятие и установка подушки безопасности переднего пассажира»).

33. Выверните болт крепления каркаса панели приборов к кронштейну отопителя.

34. Под рамкой ветрового стекла отверните две гайки крепления панели приборов к щиту передка…

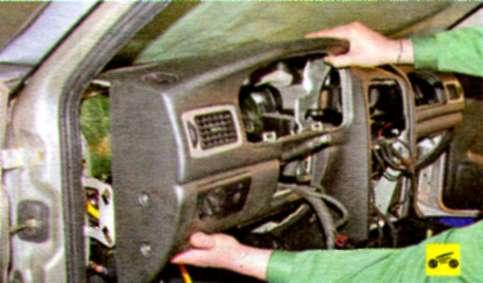

35. …и снимите панель приборов.

36. Выверните шесть винтов крепления воздуховода к каркасу панели приборов…

Примечание

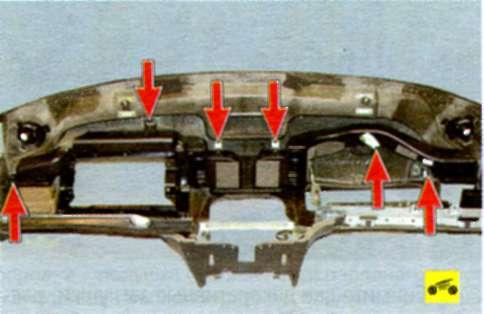

Так расположены винты крепления воздуховода к каркасу панели приборов.

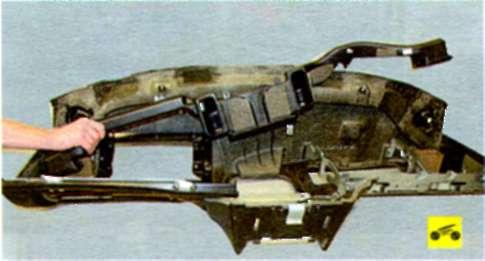

37. …и снимите воздуховод.

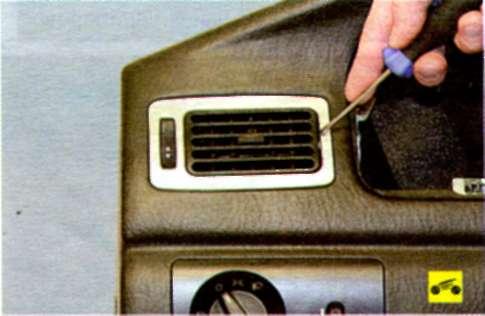

38. Подденьте отверткой и выведите один край дефлектора сопла боковой подачи воздуха с левой стороны панели приборов…

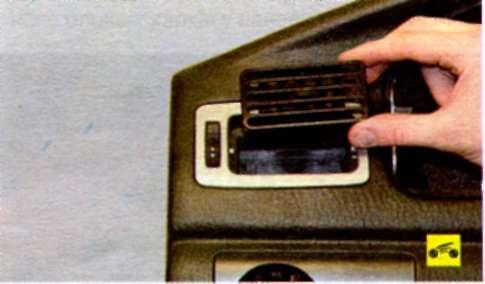

39. …и извлеките его.

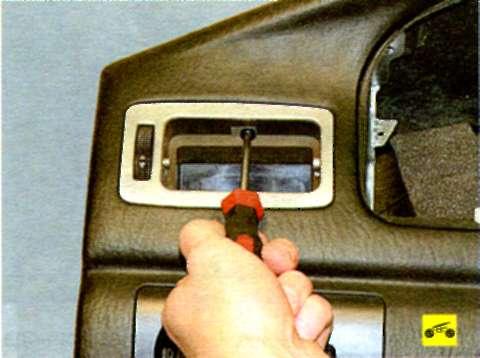

40. Выверните винт крепления…

41. …отожмите два фиксатора..

42. …и извлеките сопло подачи воздуха левой стороны панели приборов.

43. Аналогично снимите сопло с правой стороны.

44. Установите панель приборов и все снятые детали в порядке, обратном снятию.

Снятие, разборка и установка панели приборов на Chery Amulet

Снятие и разборка панели приборов на Чери Амулет представлено следующим порядком действий:

1. Первым делом следует отсоединить отрицательный провод от клеммы аккумуляторной батареи.

2. Снимаем рулевое колесо (см. «Снятие и установка рулевого колеса на Chery Amulet»).

3. Затем снимаем кожухи рулевой колонки. Для этого выкручиваем 3 нижних крепежных винта кожухов.

И выкручиваем 2 передних крепежных винта.

Далее снимаем нижний кожух рулевой колонки.

Снимаем верхний кожух.

4. Следующим шагом идет снятие комбинации приборов. Для этого выкручиваем крепежный винт щитка панели приборов.

Преодолев усилие фиксаторов, снимаем щиток.

Дальше выкручиваем 2 крепежных винта комбинации приборов к панели приборов.

Извлекаем панель из гнезда.

Сжимаем фиксаторы колодки жгута проводов панели приборов.

После чего отсоединяем колодку от разъема комбинации приборов.

5. Выкручиваем крепежные винты полки для мелких вещей, которая находится под рулевой колонкой.

Примечание. На фото показано расположение винтов крепления полки.

6. Теперь полку можно снять.

7. Выкручиваем 2 крепежных винта монтажного блока к каркасу панели приборов.

8. Выкручиваем крепежный болт каркаса к кронштейну отопителя.

9. Затем выкручиваем 2 крепежных винта внутренней панели к каркасу панели приборов.

10. Снимаем 2 декоративные заглушки, которые находятся с левой стороны панели приборов.

11. Выкручиваем боковых крепежных 2 болта панели приборов к кронштейну кузова.

12. Аналогично выкручиваются 2 крепежных болта с правой стороны панели приборов.

13. С помощью отвертки поддеваем и выводим край правого дефлектора сопла центральной подачи воздуха.

14. После чего извлекаем его.

15. Аналогично извлекается левый дефлектор сопла центральной подачи воздуха.

16. Далее выкручиваем 2 верхних крепежных винта накладки центральной консоли.

17. Из центральной консоли панели приборов извлекаем магнитолу и отсоединяем от нее штекер антенны и колодки жгутов проводов.

18. С помощью отвертки поддеваем и снимаем рамку подстаканника.

19. Выкручиваем 4 крепежных винта подстаканника.

20. И извлекаем подстаканник из панели приборов.

21. Затем выкручиваем 2 средних крепежных винта накладки центральной консоли.

22. Отсоединяем от выводов выключателей колодки проводов.

23. После этого выкручиваем 2 крепежных винта передней части облицовки тоннеля пола к консоли панели приборов, а потом снимаем облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола на Chery Amulet»).

24. Поддеваем накладку блока управления системой кондиционирования (отопления) и вентиляции салона при помощи отвертки.

25. Снимаем накладку.

26. Выкручиваем 4 крепежных винта блока управления системой кондиционирования (отопления) и вентиляции салона к панели, выкручиваем 2 нижних крепежных винта накладки центральной консоли.

27. Теперь можно снять накладку центральной консоли.

28. Выкручиваем 2 нижних крепежных винта вещевого ящика.

29. Открываем вещевой ящик и выкручиваем 4 верхних крепежных винта рамки к панели приборов.

30. Затем сжимаем 2 фиксатора, которые находятся по бокам фонаря освещения вещевого ящика.

31. Извлекаем из рамки фонарь, отсоединяем колодку жгута проводов от вывода фонаря, после чего снимаем вещевой ящик.

32. После этого необходимо снять подушку безопасности переднего пассажира. Для этого нужно сдвинуть фиксатор.

И разъединить колодку жгута проводов модуля подушки безопасности.

С внутренней стороны панели приборов выкручиваем 2 крепежных винта модуля подушки к щитку передка, а также 4 крепежных винта к панели приборов.

Теперь модуль подушки безопасности переднего пассажира можно снять.

Предупреждения. Избегайте попадания воды, масла или смазки на модуль подушки безопасности. Воздействие на модуль подушки безопасности температуры выше 95°С не допускается.

33. Выкручиваем крепежный болт каркаса панели приборов к кронштейну отопителя.

34. Далее откручиваем 2 крепежные гайки панели приборов к щиту передка под рамкой ветрового стекла.

35. После чего панель приборов можно снять.

36. Выкручиваем 6 крепежных винтов воздуховода к каркасу панели приборов.

Примечание. На фото показано расположение крепежных винтов воздуховода к каркасу панели приборов.

37. Снимаем воздуховод.

38. С помощью отвертки поддеваем и выводим с левой стороны панели приборов один край дефлектора сопла боковой подачи воздуха.

39. Извлекаем его.

40. Затем выкручиваем крепежный винт.

41. Отгибаем 2 фиксатора.

42. Извлекаем с левой стороны панели приборов сопло подачи воздуха.

43. Таким же способом снимается сопло с правой стороны.

44. Обратная установка панели приборов, а также всех демонтированных деталей осуществляется в обратном порядке.

Инструменты:

ключи на 8 и 10,
отвертка крестовая и плоская.

(Visited 2 025 times, 1 visits today)

Снятие, разборка и установка панели приборов Chery

11.17.2. Снятие, разборка и установка панели приборов

Вам потребуются: ключи «на 8», «на 10», отвертка с крестообразным лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

5. Выверните винты крепления полки для мелких вещей, расположенной под рулевой колонкой…

Примечание

Так расположены винты крепления полки.


6. …и снимите полку.	7. Выверните два винта крепления монтажного блока к каркасу панели приборов.


8. Выверните болт крепления каркаса к кронштейну отопителя.	9. Выверните два винта крепления внутренней панели к каркасу панели приборов.


10. Снимите две декоративные заглушки, расположенные с левой стороны панели приборов…	11. …и выверните два болта бокового крепления панели приборов к кронштейну кузова.

12. Аналогично выверните два болта с правой стороны крепления панели приборов.


13. Подденьте отверткой и выведите край правого дефлектора сопла центральной подачи воздуха…	14. …и извлеките его.


15. Аналогично извлеките левый дефлектор сопла центральной подачи воздуха.	16. Выверните два винта верхнего крепления накладки центральной консоли.


17. Извлеките магнитолу из центральной консоли панели приборов и отсоедините от нее колодки жгутов проводов и штекер антенны.	18. Подденьте отверткой и снимите рамку подстаканника.


19. Выверните четыре винта крепления подстаканника…	20. …и извлеките его из панели приборов.

21. Выверните два винта среднего крепления накладки центральной консоли.

22. Отсоедините колодки проводов от выводов выключателей.


	24. Поддев отверткой накладку блока управления системой отопления (кондиционирования) и вентиляции салона…


25. …снимите накладку.	26. Выверните четыре винта крепления блока управления системой отопления (кондиционирования) и вентиляции салона к панели и два винта нижнего крепления накладки центральной консоли…


27. …и снимите накладку центральной консоли.	28. Выверните два винта нижнего крепления вещевого ящика.


29. Откройте вещевой ящик и выверните четыре винта верхнего крепления рамки к панели приборов.	30. Сожмите два фиксатора, расположенные по бокам фонаря освещения вещевого ящика…


33. Выверните болт крепления каркаса панели приборов к кронштейну отопителя.	34. Под рамкой ветрового стекла отверните две гайки крепления панели приборов к щиту передка…


35. …и снимите панель приборов.	36. Выверните шесть винтов крепления воздуховода к каркасу панели приборов…

Примечание

Так расположены винты крепления воздуховода к каркасу панели приборов.


37. …и снимите воздуховод.	38. Подденьте отверткой и выведите один край дефлектора сопла боковой подачи воздуха с левой стороны панели приборов…


39. …и извлеките его.	40. Выверните винт крепления…


41. …отожмите два фиксатора…	42. …и извлеките сопло подачи воздуха с левой стороны панели приборов.

43. Аналогично снимите сопло с правой стороны.

44. Установите панель приборов и все снятые детали в порядке, обратном снятию.

Снимаем центральную консоль. [ChinaWiki]

Снимаем центральную консоль.

Поддеваем острым предметом дефлекторы вентиляции салона и вынимаем их.

Cнимаем магнитолу, поддеваем острым предметом пластиковую окантовку подстаканников ( в 4 точках ) и снимаем ее.

Dыкручиваем болты крепления подстаканника.

Cнимаем крышку панели управления климатом.

Dыкручиваем болты крепления центральной консоли.

Cнимаем центральную консоль.

Снимаем панель ниже консоли.

Пластмаска вокруг кулисы на защелках. Под ней два стопорных кольца (в кадр не влезли).

Снизу два самореза.

Снимаем торпеду полностью.

Выкручиваем по два болта с обоих торцов торпеды (под заглушками).

Cнимаем рычаги стеклоочистителей(подковырнуть декоративные пробки и открутить гайки), снять пластмассовю накладку на стекле и пластмассовые защитные хрени под капотом на передней панели(все легко и быстро). Под ними торчит 2 болта, видно только нагнувшись.

Это вид на те самые гаечки под передней панелью.

Dсе полочки у водителя под ногами и крепление воздуховодов слева, справа и посередине открутить, пластмассу на баранке снять. Но торпеда полностью снимется только при СНЯТОЙ баранке!
