Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Для увеличения энергетических показателей, улучшения топливной экономности, снижения токсичности и шума, на базе карбюраторного мотора УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : мотор УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько отличается, так как имеет отличия в схеме подсоединения баков расширительных и отопительных радиаторов.
Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Система охлаждения жидкостная, закрытая, с циркуляцией принудительного типа жидкости и баком расширительным, с подачей жидкости в блок цилиндров. В себя включает насос для воды, терморегулятор, водяные рубашки в блоке цилиндров и головке блока цилиндров, отопительный прибор, бак расширительный, вентилятор, соединительные отрезки трубы, а еще батареи отопления кузова.
Для правильной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в границах плюс 80-90 градусов. Допускается кратковременная работа мотора при температуре охлаждающей жидкости 105 градусов. Этот режим может появиться во время жары года во время движения автомобиля с полной нагрузкой на затяжных подъемах или в условиях города движения с нередкими разгонами и остановками.
Устройство системы охлаждения мотора УМЗ-4213 на автомобиле УАЗ.
Устройство системы охлаждения мотора УМЗ-4216 на автомобиле ГАЗель.
Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Поддержание нормальной температуры охлаждающей жидкости выполняется с помощью двухклапанного терморегулятора ТС-107-01 с твёрдым наполнением. При прогреве мотора, когда температура охлаждающей жидкости ниже 80 градусов, действует небольшой круг циркуляции охлаждающей жидкости. Верхний клапан терморегулятора закрыт, нижний клапан открыт.
Охлаждающая жидкость насосом для воды нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость проникает в рубашку охлаждения головки, дальше в корпус терморегулятора и через нижний клапан терморегулятора и отрезок трубы соединительный — на вход насоса для воды. Отопительный прибор при этом отключен от ключевого потока охлаждающей жидкости.
offthevylc.ru
Система охлаждения двигателя УМЗ-4216, состав, устройство, привод
Система охлаждения двигателя УМЗ-4216 жидкостная, закрытая, с принудительной циркуляцией жидкости, с подачей жидкости от насоса в блок цилиндров. Система охлаждения включает в себя водяной насос, термостат, рубашки охлаждения в блоке цилиндров и головке, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиатор отопления кузова.
Система охлаждения двигателя УМЗ-4216, состав, устройство, обслуживание системы охлаждения, регулировка ремней приводов, каталожные номера.
Герметичность системы охлаждения двигателя УМЗ-4216 позволяет ему работать при температуре охлаждающей жидкости, превышающей плюс 100 градусов. При повышении температуры свыше допустимой в 105 градусов, срабатывает сигнализатор температуры, лампа красного цвета на панели приборов. При загорании лампы сигнализатора температуры, двигатель должен быть остановлен и причина перегрева устранена.
Причинами перегрева могут быть : недостаточное количество охлаждающей жидкости в системе охлаждения двигателя УМЗ-4216, слабое натяжение ремня привода насоса охлаждающей жидкости.
Насос системы охлаждения двигателя УМЗ-4216.
Радиатор системы охлаждения двигателя УМЗ-4216.
Радиатор системы охлаждения двигателя УМЗ-4216. на автомобилях Газель и Соболь изготовлен из латунных плоскоовальных трубок, впаянных в боковые опорные пластины. Между трубками располагаются гофрированные медные охлаждающие пластины. Пластмассовые боковые бачки радиатора плотно прикреплены к опорным пластинам через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу пластмассовых бачков.
На верхней пластине остова радиатора имеется кронштейн для крепления радиатора к оперению кабины автомобиля. Правый по ходу автомобиля бачок радиатора имеет патрубок для соединения шлангом с патрубком термостата. В нижней части правого бачка находится сливная пробка. Левый бачок имеет патрубок для соединения шлангами с водяным насосом.
В верхней части левого бачка расположена трубка, предназначенная для удаления воздуха из системы охлаждения двигателя. Она соединена шлангом с расширительным бачком. Радиатор установлен на двух резиновых амортизаторах в передней части моторного отсека.
Расширительный бачок системы охлаждения двигателя УМЗ-4216.
Расширительный бачок системы охлаждения двигателя УМЗ-4216. на автомобилях Газель и Соболь установлен в подкапотном пространстве с левой стороны. Закреплен на боковой панели передка с помощью металлического хомута и нижнего поддерживающего кронштейна. В верхней части бачка имеются две трубки. Одна соединена шлангом с левым бачком радиатора, а другая — с термостатом. В нижней части бачка расположен патрубок, соединенный шлангом с трубопроводом, подводящим охлажденную жидкость от радиатора к двигателю. Расширительный бачок закрыт резьбовой пробкой.
Пробка расширительного бачка системы охлаждения двигателя УМЗ-4216.
Пробка расширительного бачка состоит из пластмассового корпуса с резьбой и блока клапанов. Пробка крепится на горловине расширительного бачка через резиновую прокладку. Блок клапанов обеспечивает выравнивание давления системы охлаждения и окружающей среды после остановки работы двигателя и остывания охлаждающей жидкости, а также поддержание избыточного давления при повышении температуры охлаждающей жидкости. Поддержание избыточного давления в системе охлаждения двигателя УМЗ-4216 повышает температуру закипания охлаждающей жидкости до 120 градусов.
Каталожные номера деталей насоса системы охлаждения двигателя УМЗ-4216.

Термостат системы охлаждения двигателя УМЗ-4216.
Корпус термостата литой из алюминиевого сплава. Вместе с крышкой корпуса выполняет функции распределения охлаждающей жидкости во внешней части системы охлаждения двигателя в зависимости от положения клапанов термостата.
Схема работы термостата системы охлаждения двигателя УМЗ-4216.
Вентилятор и привод вентилятора системы охлаждения двигателя УМЗ-4216.
Вентилятор пластмассовый, шестилопастный, установлен на ступице электромагнитной муфты вентилятора при помощи четырех болтов. Момент затяжки болтов 12-18 Нм (1,2-1,8 кгсм). Привод вентилятора автономный, включает следующие узлы и детали : дополнительный шкив на коленчатом валу, корпус привода вентилятора со шкивом привода и встроенной в него электромагнитной муфтой отключения вентилятора, узел натяжителя — натяжное устройство ремня привода вентилятора. Включение и выключение электромагнитной муфты осуществляется автоматически.
Принцип работы электромагнитной муфты вентилятора системы охлаждения двигателя УМЗ-4216.
После запуска двигателя при низкой температуре охлаждающей жидкости вращение шкива на ведомый диск и связанную с ним ступицу вентилятора с подшипником не передаются, так как торец шкива и ведомый диск разделены зазором А. Необходимый зазор обеспечивается регулировкой положения трех лепестков упора ведомого диска. В крайнем правом положении ведомый диск удерживается тремя пластинчатыми пружинами.
После прогрева двигателя и достижения определенной температуры охлаждающей жидкости, больше плюс 90 градусов, термодатчик включения электромагнитной муфты, который установлен в корпусе радиатора охлаждения, срабатывает и подает ток через вывод в обмотку катушки. Образовавшийся магнитный поток замыкается через ведомый диск и притягивает его к торцу шкива, преодолевая сопротивление трех пластинчатых пружин. Ступица вентилятора вместе с вентилятором начинает вращаться с частотой вращения шкива.
При снижении температуры, ниже порога выключения термодатчика ток в обмотку катушки перестает поступать. Под действием трех пластинчатых пружин ведомый диск отходит от
торца шкива на величину зазора А. Ступица вентилятора вместе с вентилятором перестает вращаться. При повышении температуры охлаждающей жидкости выше 90 градусов процесс повторяется.
Уход за электромагнитной муфты вентилятора системы охлаждения двигателя УМЗ-4216.
Уход за электромагнитной муфтой заключается в периодической проверке при каждом очередном техническом обслуживании зазора А между торцем шкива и ведомым диском ступицы вентилятора при отсутствии тока в катушке. И в случае необходимости его регулировке с помощью плоского щупа толщиной 0,4 мм путем подгибки трех упоров ведомого диска.
Электромагнитную муфту необходимо периодически очищать от пыли и грязи. Какой-либо смазки электромагнитная муфта системы охлаждения двигателя УМЗ-4216 в процессе эксплуатации не требует.
Обслуживание системы охлаждения двигателя УМЗ-4216, натяжение ремней привода вентилятора и привода водяного насоса и генератора.
Уход за системой охлаждения двигателя УМЗ-4216 и ее обслуживание заключается в ежедневной проверке уровня охлаждающей жидкости в расширительном бачке на холодном двигателе, герметичности системы, очистке контрольного отверстия в водяном насосе и периодической замене охлаждающей жидкости. Уровень охлаждающей жидкости на холодном двигателе должен быть не ниже метки MIN на расширительном бачке и не выше кромки А кронштейна расширительного бачка.
В случае частой доливки охлаждающей жидкости, когда снижение уровня жидкости в расширительном бачке произошло за короткий промежуток времени и или после небольших пробегов до 500 километров, нужно проверить герметичность системы охлаждения двигателя УМЗ-4216 и устранив негерметичность, долить в радиатор или в расширительный бачок ту же самую охлаждающую жидкость.
При большой утечке охлаждающей жидкости для восстановления уровня допускается в исключительных случаях использовать воду. Однако, при этом неизбежно понизится плотность жидкости и повысится температура ее замерзания. Поэтому при первой возможности следует заменить смесь свежей охлаждающей жидкостью. Перед началом зимней эксплуатации следует проверить плотность жидкости в системе охлаждения, которая должна быть 1,075 — 1,085 г/см3 при температуре 20 градусов. При меньшей плотности жидкость замерзает при более высокой температуре.
Через каждые три года или каждые 60 000 километров пробега, в зависимости от того, что раньше наступит, систему охлаждения двигателя УМЗ-4216 нужно промыть и охлаждающую жидкость заменить новой. Надо периодически проверять натяжение ремней привода вентилятора и привода водяного насоса и генератора. Натяжение ремня привода вентилятора производиться изменением положения шкива натяжного ролика рычагом (монтировкой), вставленной в специальные отверстия натяжного устройства.
Натяжное устройство ремня привода вентилятора системы охлаждения двигателя УМЗ-4216.
Расположение и величина допустимого прогиба ремней привода вентилятора и привода водяного насоса и генератора на двигателе УМЗ-4216.
Каталожные номера деталей привода водяного насоса и генератора двигателя УМЗ-4216.
Натяжение ремня 10,7х8-1018 привода водяного насоса производиться изменением положения генератора. Контроль натяжения ремней осуществляется пружинным динамометром по величине прогиба ремня при нагрузке 4 кгс. Величина допустимого прогиба ремня привода водяного насоса и генератора — 8-10 мм, ремня привода вентилятора — 7-9 мм.
Похожие статьи:
Система вентиляции картера двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, принцип и режимы работы, схемы, обслуживание.
Система впуска воздуха и выпуска отработавших газов двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство и обслуживание.
Модернизированная система охлаждения двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, схемы, обслуживание.
Система смазки двигателя ЗМЗ-409051.10 и ЗМЗ-409052.10 на УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, схемы, обслуживание.
Привод распределительных валов и привод клапанов ЗМЗ-409051.10 и ЗМЗ-409052.10 в УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, размеры, допуски и зазоры.
Коленчатый вал ЗМЗ-409051.10 и ЗМЗ-409052.10 в УАЗ Патриот, УАЗ Пикап и УАЗ Профи с автоматической коробкой передач Punch 6L50, устройство, размеры, допуски и зазоры.
auto.kombat.com.ua
Система отопления газель бизнес 4216 схема

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.
Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.
Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.
Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.
Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.
Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.

Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.
Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.

Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.
Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.

При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.
Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
auto.kombat.com.ua
Схема газель печка

xcschemem.appspot.com
Как устроена печка в Газель Бизнес
27.07.2017
Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.
Система охлаждения автомобиля
В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.
Отопление
После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель и
teplo-ltd.ru
Система охлаждения двигателя ГАЗель Бизнес.
Система охлаждения двигателя ГАЗель Бизнес.
Система охлаждения двигателя (для автомобиля с двумя отопителями).
1 – радиатор; 2 – ремень привода генератора и насоса охлаждающей жидкости; 3 – кожух вентилятора; 4 – шланг отвода жидкости из радиаторов отопителя; 5 – шланг подвода жидкости к электронасосу системы отопления; 6 – электронасос системы отопления; 7 – шланг отвода жидкости от блока подогрева дроссельного узла;
8 – шланг подвода жидкости к блоку подогрева дроссельного узла; 9 – крышка корпуса термостата; 10 – насос охлаждающей жидкости; 11 – шланг подвода жидкости к радиатору; 12 – пароотводящий шланг; 13 – расширительный бачок; 14 –крышка расширительного бачка; 15 – наливной шланг; 16 – тройник; 17 – шланг отвода жидкости от радиатора.
Элементы системы охлаждения двигателя и системы отопления салона (для автомобиля с двумя отопителями).
1 – радиатор; 2 – кожух вентилятора;

3 – шланг отвода жидкости из радиаторов отопителя; 4 – шланг подвода жидкости к электронасосу системы отопления; 5 – электронасос системы отопления; 6 – электрический клапан системы отопления; 7 – шланг подвода жидкости к радиаторам отопителей; 8 – байпасный шланг; 9 – датчик температуры охлаждающей жидкости; 10 – шланг отвода жидкости от блока подогрева дроссельного узла; 11 – шланг подвода жидкости к блоку подогрева дроссельного узла; 12 – пароотводящий шланг; 13 – расширительный бачок; 14 – шланг подвода жидкости к радиатору; 15 – шланг отвода жидкости от радиатора; 16 – наливной шланг.
Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией жидкости.
Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов, радиатора и крыльчатки вентилятора, приводимой во вращение клиновым ремнем от шкива коленчатого вала при включенной электромагнитной муфте вентилятора. К системе охлаждения подсоединены радиатор отопителя кабины и радиатор дополнительного отопителя (для автофургонов с двумя рядами сидений и микроавтобусов).
Заправляется система охлаждающей жидкостью через горловину расширительного бачка.

Расширительный бачок* изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. Уровень жидкости в холодном двигателе должен находиться между верхним краем хомута, крепящего бачок, и меткой MIN. К верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с крышкой термостата. Нижний патрубок бачка соединяется наливным шлангом с отводящим шлангом радиатора.
Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами** в крышке расширительного бачка.
Крышка расширительного бачка.
Внимание. При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе, – это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и, как следствие, утечке охлаждающей жидкости из-под хомутов крепления шлангов.
Циркуляцию жидкости в системе охлаждения обеспечивает насос охлаждающей жидкости. Насос охлаждающей жидкости – центробежного типа, приводится вместе с генератором клиновым ремнем от шкива коленчатого вала.
Жидкость поступает к насосу через шланги из расширительного бачка и радиатора системы охлаждения, из радиатора отопителя и блока подогрева дроссельного узла.
Элементы насоса охлаждающей жидкости.

1 – патрубок шланга, отводящего жидкость из радиатора; 2 – насос в сборе; 3 – штуцер отвода охлаждающей жидкости от дроссельного узла; 4 – ступица насоса; 5 – патрубок шланга отвода охлаждающей жидкости из отопителя; 6 – крыльчатка насоса; 7 – прокладка; 8 – крышка насоса.
Насосом охлаждающая жидкость нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в привалочных поверхностях блока и головки блока цилиндров попадает в рубашку охлаждения головки блока цилиндров и оттуда – к термостату***.
Корпус термостата в сборе.

1 – корпус; 2 – патрубок шланга подводящего жидкость к отопителю; 3 – датчик температуры охлаждающей жидкости; 4 – крышка термостата; 5 – штуцер пароотводящего шланга; 6 – патрубок шланга подводящего жидкость к радиатору; 7 – штуцер шланга подводящего жидкость к дроссельному узлу.
Термостат установлен в корпусе, который крепится к головке блока цилиндров тремя болтами и гайкой. На двигателе установлен термостат с твердым наполнителем ТС-108-01 М. На непрогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. Жидкость при этом циркулирует по рубашке охлаждения двигателя – по малому кругу. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку корпуса термостата, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру крышки термостата, и затем возвращается к насосу.

По мере прогрева двигателя, при температуре жидкости 80 °C, клапан термостата начинает перемещаться, открывая выпускной патрубок крышки термостата и пропуская поток жидкости в радиатор системы охлаждения. Жидкость начинает циркулировать по большому кругу, поступая в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Через блок подогрева дроссельного узла жидкость циркулирует постоянно и не зависит от положения клапана термостата.
Термостат.
1 – прокладка; 2 – термостат.
Для проверки термостата опускаем его в сосуд с водой. Подогреваем сосуд, одновременно помешивая воду и контролируя по термометру начало открытия клапана. Шток клапана должен начать выдвигаться при температуре 80 °C. При температуре 100 °C клапан должен полностью открыться. Неисправный термостат заменяем новым.
Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными между ними. Жидкость поступает в радиатор через верхний патрубок левого бачка, а отводится через нижний патрубок. Для слива охлаждающей жидкости в правом бачке имеется сливное отверстие, закрытое пробкой.
Крыльчатка вентилятора крепится четырьмя болтами к ступице электромагнитной муфты включения вентилятора.
Крыльчатка вентилятора.
Радиатор с кожухом вентилятора в сборе.
1 – отводящий патрубок радиатора; 2 – левый бачок радиатора; 3 – подводящий патрубок радиатора; 4 – кожух вентилятора; 5 – правый бачок радиатора; 6 – пробка сливного отверстия.
Электромагнитная муфта состоит из ступицы с прижимным диском в сборе, шкива вентилятора и электромагнита, установленных на оси муфты. Ось муфты запрессована в гнездо кронштейна, который крепится к крышке привода ГРМ. Неподвижный электромагнит крепится к кронштейну оси. Шкив вентилятора приводится во вращение клиновым ремнем от шкива коленчатого вала. Ступица муфты соединена с прижимным диском тремя упругими стальными пластинами. Ступица и шкив вращаются на оси муфты на радиальных шариковых подшипниках, запрессованных в отверстия ступицы и шкива.
Электромагнитная муфта.
Между торцевыми поверхностями прижимного диска ступицы и шкива имеется зазор, который образует распорная втулка, расположенная на оси между внутренними кольцами подшипников ступицы и шкива.
Элементы электромагнитной муфты включения вентилятора.
1 – ось с кронштейном; 2 – держатель провода; 3 – электромагнит; 4 – шкив с подшипником в сборе; 5 – ступица в сборе с подшипником и прижимным диском; 6 – гайка; 7 – распорная втулка; 8 – шайба; 9 – винт; 10 – упорная и регулировочные шайбы.
По сигналам электронного блока управления двигателем (ЭБУ) напряжение подается на электромагнит муфты, в результате чего прижимной диск ступицы, притягиваясь к электромагниту (и преодолевая усилие упругих пластин, соединяющих ступицу и прижимной диск), прижимается к постоянно вращающемуся шкиву вентилятора.
В результате (под действием сил трения) вращение со шкива передается на прижимной диск и далее на ступицу и крыльчатку вентилятора. При отключении электромагнита муфты прижимной диск ступицы отходит от шкива под действием упругих пластин. При этом шкив вентилятора продолжает вращаться, а ступица муфты с крыльчаткой вентилятора – нет.
Сигнал на указатель температуры охлаждающей жидкости в комбинации приборов поступает от датчика температуры охлаждающей жидкости, расположенного в корпусе термостата. Стержень датчика омывается жидкостью, поступающей в полость корпуса термостата из рубашки охлаждения головки блока цилиндров.
Установка датчика температуры охлаждающей жидкости.
*Расширительный бачок. Служит для поддержания постоянного уровня жидкости в системе. При нагревании жидкость в системе охлаждения расширяется, и часть ее вытесняется в расширительный бачок. По мере остывания жидкость из бачка перетекает в систему охлаждения.
** Клапаны в крышке расширительного бачка. Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При этом уровень охлаждающей жидкости в расширительном бачке снижается. При утере крышки расширительного бачка нельзя заменять ее герметичной крышкой без клапанов.
*** Термостат. Способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор. Внутри термостата установлен металлический баллон с термочувствительным наполнителем (воском). Баллон герметично закрыт резиновой вставкой. При нагревании наполнитель расплавляется и увеличивает свой объем, сдавливая вставку. Резиновая вставка деформируется и выталкивает шток, открывая клапан термостата.

Поделиться ссылкой:
Похожие статьи
almarka.ru
Система отопителя газель бизнес 4216 схема — Защита имущества
Газель до 2009 года. Система охлаждения двигателя УМЗ-4216
Система охлаждения двигателя (для автомобиля с двумя отопителями): 1 — радиатор; 2 — ремень привода генератора и насоса охлаждающей жидкости; 3 — кожух вентилятора; 4 — шланг отвода жидкости из радиаторов отопителя; 5 — шланг подвода жидкости к электронасосу системы отопления; 6 — электронасос системы отопления; 7 — шланг отвода жидкости от блока подогрева дроссельного узла; 8 — шланг подвода жидкости к блоку подогрева дроссельного узла; 9 — крышка корпуса термостата; 10 — насос охлаждающей жидкости; 11 — шланг подвода жидкости к радиатору; 12 — пароотводящий шланг; 13 — расширительный бачок; 14 — крышка расширительного бачка; 15 — наливной шланг; 16 — тройник; 17 — шланг отвода жидкости от радиатора
Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией жидкости. Состоит из расширительного бачка, насоса охлаждающей жидкости, рубашки охлаждения двигателя, термостата, соединительных шлангов, радиатора и крыльчатки вентилятора, приводимой во вращение клиновым ремнем от шкива коленчатого вала при включенной электромагнитной муфте вентилятора.
К системе охлаждения подсоединены радиатор отопителя кабины и радиатор дополнительного отопи-теля (для автофургонов с двумя рядами сидений и микроавтобусов). Заправляется система охлаждающей жидкостью через горловину расширительного бачка. Расширительный бачок изготовлен из полупрозрачной пластмассы, что позволяет визуально контролировать уровень охлаждающей жидкости. Уровень жидкости в холодном двигателе должен находиться между верхним краем хомута, крепящего бачок, и меткой MIN . К верхнему патрубку бачка подсоединен пароотводящий шланг, соединяющий бачок с крышкой термостата.
Элементы системы охлаждения двигателя и системы отопления салона (для автомобиля с двумя отопителями): 1 — радиатор; 2 — кожух вентилятора; 3 — шланг отвода жидкости из радиаторов отопителя; 4 — шланг подвода жидкости к электронасосу системы отопления; 5 — электронасос системы отопления; 6 — электрический клапан системы отопления; 7 — шланг подвода жидкости к радиаторам отопителей; 8 — байпасный шланг; 9 — датчик температуры охлаждающей жидкости; 10 — шланг отвода жидкости от блока подогрева дроссельного узла; 11 — шланг подвода жидкости к блоку подогрева дроссельного узла; 12 — пароотводящий шланг; 13 — расширительный бачок; 14 — шланг подвода жидкости к радиатору; 15 — шланг отвода жидкости от радиатора; 16 — наливной шланг
Нижний патрубок бачка соединяется наливным шлангом с отводящим шлангом радиатора. Герметичность системы охлаждения обеспечивается впускным и выпускным клапанами в крышке расширительного бачка. Выпускной клапан поддерживает повышенное, по сравнению с атмосферным, давление в системе на горячем двигателе. За счет этого повышается температура кипения жидкости и уменьшаются паровые потери. Впускной клапан открывается при понижении давления в системе на остывающем двигателе. При этом уровень охлаждаю-
щей жидкости в расширительном бачке снижается.
При утере крышки нельзя заменять ее герметичной крышкой без клапанов, даже подходящей по размеру и резьбе, — это приведет к недопустимому повышению давления в системе охлаждения (на горячем двигателе) и, как следствие, утечке охлаждающей жидкости из-под хомутов крепления шлангов.
Циркуляцию жидкости в системе охлаждения обеспечивает на-
с ос охлаждающей жидкости. Насос охлаждающей жидкости — центробежного типа, приводится вместе с генератором клиновым ремнем от шкива коленчатого вала. Жидкость поступает к насосу через шланги из расширительного бачка и радиатора системы охлаждения, из радиатора отопителя и блока подогрева дроссельного узла.
Насосом охлаждающая жидкость нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в привалочных поверхностях блока и головки блока цилиндров попадает в рубашку охлаждения головки блока цилиндров и отгуда — к термостату.
Термостат способствует ускорению прогрева двигателя, автоматическому поддержанию его теплового режима в заданных пределах и регулирует количество жидкости, проходящей через радиатор. Внутри термостата установлен металлический баллон с термочувствительным наполнителем (воском). Баллон герметично закрыт резиновой вставкой. При нагревании наполнитель расплавляется и увеличивает свой объем, сдавливая вставку. Резиновая вставка деформируется и выталкивает шток, открывая клапан термостата.
Термостат установлен в корпусе, который крепится к головке блока цилиндров тремя болтами и гайкой. На двигателе установлен термостат с твердым наполнителем ТС-108-01 М.
На неирогретом двигателе клапан термостата закрыт и перекрывает выпускной патрубок крышки корпуса термостата, ведущий к радиатору системы охлаждения. Жидкость при этом циркулирует по рубашке охлаждения двигателя — по малому кругу. Часть жидкости из рубашки охлаждения по шлангу, подсоединенному к патрубку корпуса термостата, поступает в радиатор отопителя, а затем возвращается к насосу. В блок подогрева дроссельного узла жидкость поступает через шланг, подсоединенный к штуцеру крышки термостата, и затем возвращается к насосу.
По мере прогрева двигателя, при температуре жидкости 80 °С, клапан термостата начинает перемещаться, открывая выпускной патрубок крышки термостата и пропуская поток жидкости в радиатор системы охлаждения. Жидкость начинает циркулировать по большому кругу, поступая в радиатор системы охлаждения, где отдает тепло окружающему воздуху. Через блок подогрева дроссельного узла жидкость циркулирует постоянно и не зависит от положения клапана термостата.
Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными между ними. Жидкость поступает
в радиатор через верхний патрубок левого бачка, а отводится через нижний патрубок. Для слива охлаждающей жидкости в правом бачке имеется сливное отверстие, закрытое пробкой.
Крыльчатка вентилятора крепится четырьмя болтами к ступице электромагнитной муфты включения вентилятора.
Элементы насоса охлаждающей жидкости: 1 — патрубок шланга, отводящего жидкость из радиатора; 2 — насос в сборе; 3 — штуцер отвода охлаждающей жидкости от дроссельного узла; 4 — ступица насоса; 5 — патрубок шланга отвода охлаждающей жидкости из отопителя; 6 — крыльчатка насоса; 7 — прокладка; 8 — крышка насоса
Корпус термостата в сборе: 1 — корпус; 2 — патрубок шланга подводящего жидкость к отопителю; 3 — датчик температуры охлаждающей жидкости; 4 — крышка термостата; 5 — штуцер пароотводящего шланга; 6 — патрубок шланга подводящего жидкость к радиатору; 7 — штуцер шланга подводящего жидкость к дроссельному узлу
Темостат: 1 — прокладка; 2 — термостат
Радиатор с кожухом вентилятора в сборе: 1 — отводящий патрубок радиатора; 2 — левый бачок радиатора; 3 — подводящий патрубок радиатора; 4 — кожух вентилятора; 5 — правый бачок радиатора; б — пробка сливного отверстия
Электромагнитная муфта состоит из ступицы с прижимным диском в сборе, шкива вентилятора и электромагнита, установленных на оси муфты. Ось муфты запрессована в гнездо кронштейна, который крепится к крышке привода ГРМ. Неподвижный электромагнит крепится к кронштейну оси. Шкив вентилятора приводится во вращение клиновым ремнем от шкива коленчатого вала. Ступица муфты соединена с прижимным диском тремя упругими стальными пластинами. Ступица и шкив вращаются на оси муфты на радиальных шариковых подшипниках, запрессованных в отверстия ступицы и шкива. Между торцевыми поверхностя — ми прижимного диска ступицы и шкива имеется зазор, который образует распорная втулка, расположенная на оси между внутренними кольцами подшипников ступицы и шкива. По сигналам
электронного блока управления двигателем (ЭБУ) напряжение подается на электромагнит муфты, в результате чего прижимной диск ступицы, притягиваясь к электромагниту (и преодолевая усилие упругих пластин, соединяющих ступицу и прижимной диск), прижимается к постоянно вращающемуся шкиву вентилятора. В результате (под действием сил трения) вращение со шкива передается на прижимной диск и далее на ступицу и крыльчатку вентилятора. При отключении электромагнита муфты прижимной диск ступицы отходит от шкива под действием упругих пластин. При этом шкив вентилятора продолжает вращаться, а ступица муфты с крыльчаткой вентилятора — нег. Сигнал на указатель температуры охлаждающей жидкости в комбинации приборов поступает от дат-чика температуры охлаждающей жидкости, расположенного в корпусе термостата. Стержень датчика омывается жидкостью, поступающей в полость корпуса термостата из рубашки охлаждения головки блока цилиндров.
Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.
Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.
Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.
Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.
Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.
Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.
Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.
Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.
Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.
Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.
При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.
Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.
На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.

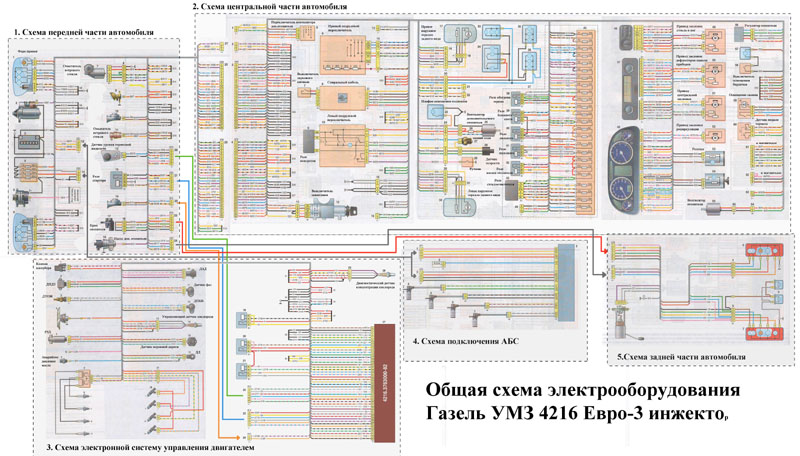

Общая схема электрооборудования Газель УМЗ 4216 инжектор
1. Схема передней части автомобиля
1 Блок-фара правая
2 Стартер
3 Аккумуляторная батарея
4 Блок предохранителей в моторном отсеке
5 Генератор
6 Блок-фара левая
7 Очиститель ветрового стекла
8 колодка соединения со жгутом проводов очистителя ветрового стекла
9 подкапотная лампа
10, 16 звуковой сигнал
11 омыватель ветрового стекла
12, 14 колодки соединения со жгутом проводов антиблокировочной системы тормозов
13 датчик уровня тормозной жидкости
15 реле стартера
17 кран отопителя
18 колодка соединения со жгутом проводов крана отопителя
19 насос дополнительного отопителя
20, 21, 22 колодки соединения со жгутом проводов системы управления двигателем
23, 24 колодки соединения с задним жгутом проводов
25, 26 колодки соединения со жгутом проводов панели приборов
27 колодка соединения (не используется)
2. Схема центральной части автомобиля
1, 2 колодки соединения (не используется)
3, 4 колодки соединения с передним жгутом проводов
5 переключатель вентилятора дополнительного отопителя
6 правый подрулевой переключатель
7 выключатель звукового сигнала
8 спиральный кабель
9 реле поворотов
10 левый подрулевой переключатель
11 колодка соединения со жгутом проводов выключателя зажигания
12 выключатель зажигания
13 колодка соединения с правым нижним динамиком
14 колодка соединения с правым подрулевым переключателем
15 колодка соединения со жгутом проводов «массы»
16 колодка соединения с левым нижним динамиком
17 правое наружное зеркало заднего вида
18 колодка соединения со жгутом проводов правой передней двери
19 колодка соединения со жгутом проводов наружного зеркалазаднего вида
20 колодка соединения с верхним жгутом проводов салона
21, 22 колодки соединения с верхними динамиками
23 Плафон освещения подножки
24 колодка соединения с нижним жгутом проводов салона
25 вентилятор дополнительного отопителя
26 дополнительный резистор (0,85 Ом, 35 Вт)
27 выключатель света заднего хода
28 датчик скорости
29 выключатель сигнализатора включения стояночного тормоза
30 колодка соединения со жгутом проводов левой двери
31 колодка соединения со жгутом проводов наружного зеркала заднего вида
32 левое наружное зеркало заднего вида
33 правый плафон освещения салона
34 передний плафон освещения салона
35, 36 левые плафоны освещения салона
37 монтажный блок предохранителей и реле в салоне
38 реле обогрева зеркал
39 реле ближнего света
40 реле дальнего света
41 реле звукового сигнала
42 реле насоса отопителя
43 реле стеклоочистителя
45 предохранители
46 блок управления освещением
47 блок управления системой отопления и вентиляции
48 комбинация приборов
49 микромото-редуктор (ММР) привода заслонок обдува стекол и зоны ног
50 ММР привода заслонок дефлекторов панели приборов
51 ММР привода центральной заслонки
52 ММР привода заслонок рециркуляции
53 розетка
54 прикуриватель
55 вентилятор отопителя
56 электронный регулятор частоты вращения вентилятора отопителя
57 плафон освещения вещевого ящика
58 выключатель плафона освещения вещевого ящика
59 выключатель освещения салона
60 датчик положения педали тормоза и выключатель сигналов торможения
61, 62 колодки подключения к головному устройству звуковоспроизведения
63 колодка соединения (не используется)
64 колодка соединения с удлиннителем
65 колодка соединения с вентилятором отопителя
3. Схема электронной системы управления двигателем
1 Клапан продувки адсорбера
2 Датчик положения дроссельной заслонки
3 Датчик температуры охлаждающей жидкости
4 Муфта вентилятора
5 Регулятор холостого хода
6 Клемма D гератора
7 Датчик сигнализатора аварийного давления масла
8 Катушка зажигания
9 Свечи зажигания
10 Датчик абсолютного давления и температуры воздуха на впуске
11 Датчик фаз
12 Датчик положения коленчатого вала
13 Колодка соединения со жгутом проводов управляющего датчика концентрации кислорода
14 Управляющий датчик концентрации кислорода
15 Датчик неровной дороги
16 Датчик детонации
17 Колодка соединения со жгутом проводов форсунок
18 Форсунки
19 Реле муфты вентилятора
20 Главное реле
21 Реле топливного насоса
23, 24 Колодки соединения с передним жгутом проводов
25 Колодка соединения со жгутом проводов диагностического датчика концентрации кислорода
26 Диагностический датчик концентрации кислорода
27 электронный блок управления двигателем (контроллер) МИКАС М10.3
Схема соединений переднего жгута проводов ГАЗель-Бизнес
4. Схема подключения АБС
1 колодка соединения с передним жгутом проводов
2 колодка диагностики системы ABS
3 колодка соединения со жгутом питания системы ABS
4 датчик скорости вращения правого переднего колеса
5 датчик скорости вращения правого заднего колеса
6 датчик скорости вращения левого переднего колеса
7 датчик скорости вращения левого заднего колеса
8 электронный блок управления ABS
5. Схема задней части автомобиля
1, 2 колодка соединения с передним жгутом проводов
3 топливный модуль
4 колодка соединения со жгутом проводов заднего правого фонаря
5 колодка соединения со жгутом проводов заднего левого фонаря
6 задний правый фонарь
8 фонари освещения номерного знака
nadouchest.ru
Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 УАЗ
Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.
Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров. Включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.
Для нормальной работы двигателей УМЗ-4213 и УМЗ-4216 температура охлаждающей жидкости должна поддерживаться в пределах плюс 80-90 градусов. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105 градусов. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками.
Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.
Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.
Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.
Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата ТС-107-01 с твердым наполнителем. При прогреве двигателя, когда температура охлаждающей жидкости ниже 80 градусов, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт.
Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный — на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.
Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу, а такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха, в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор.
Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, так как шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.
Дополнительно для поддержания нормальной рабочей температуры охлаждающей жидкости в холодное время года на автомобилях УАЗ перед радиатором могут быть установлены жалюзи, с помощью которых можно регулировать количество воздуха, проходящего через радиатор.
При повышении температуры жидкости до 80 градусов и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу через радиатор.
Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости, например после прекращения работы двигателя, жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.
На автомобилях УАЗ с двигателем УМЗ-4213 расширительный бачок непосредственно связан с атмосферой. Регулирование обмена жидкости между бачком и замкнутым объемом системы охлаждения регулируется двумя клапанами, впускным и выпускным, находящимися в пробке радиатора.
Похожие статьи:
auto.kombat.com.ua
Система охлаждения двигателя 4216
Система охлаждения УМЗ-4216 Газель-Бизнес.
Система охлаждения жидкостная, закрытая, с принудительной циркуляцией жидкости и расширительным бачком, с подачей жидкости в блок цилиндров.

Система охлаждения включает в себя водяной насос, термостат, водяные рубашки в блоке цилиндров и головке блока цилиндров, радиатор, расширительный бачок, вентилятор, соединительные патрубки, а также радиаторы отопления кузова.
Системы охлаждения двигателей для автомобилей УАЗ и «ГАЗель» имеют некоторые отличия в схеме подключения расширительных бачков и радиаторов отопления.
Система охлаждения двигателей для автомобилей «ГАЗель».

1 – радиатор отопителя; 2 – кран отопителя; 3 – головка блока цилиндров; 4 – прокладка; 5 – межцилиндровые каналы для прохода охлаждающей жидкости; 6 – двухклапанный термостат; 7 – датчик указателя температуры охлаждающей жидкости; 8 – выпускной трубопровод; 9 – пароотводящий патрубок; 9а – патрубок подвода жидкости к расширительному бачку; 10 – патрубок отвода жидкости из расширительного бачка; 11 – пробка; 12– бачок расширительный; 13 – отметка «mm»; 14 – корпус термостата; 15 – насос системы охлаждения; 16 крыльчатка; 17 – патрубок соединительный; 18 – вентилятор; 19 – радиатор; 20 – сливная пробка радиатора; 21 – впускной трубопровод; 22 – блок цилиндров; 23 – сливной кран блока цилиндров.
Для нормальной работы двигателя температура охлаждающей жидкости должна поддерживаться в пределах плюс 80°-90°С. Допустима непродолжительная работа двигателя при температуре охлаждающей жидкости 105°С. Такой режим может возникнуть в жаркое время года при движении автомобиля с полной нагрузкой на затяжных подъемах или в городских условиях движения с частыми разгонами и остановками. Поддержание нормальной температуры охлаждающей жидкости осуществляется при помощи двухклапанного термостата с твердым наполнителем ТС-107-01, установленного в корпус.
При прогреве двигателя, когда температура охлаждающей жидкости ниже 80°С, действует малый круг циркуляции охлаждающей жидкости. Верхний клапан термостата закрыт, нижний клапан открыт. Охлаждающая жидкость водяным насосом нагнетается в рубашку охлаждения блока цилиндров, откуда через отверстия в верхней плите блока и нижней плоскости головки блока цилиндров жидкость попадает в рубашку охлаждения головки, далее в корпус термостата и через нижний клапан термостата и патрубок соединительный – на вход водяного насоса. Радиатор при этом отключен от основного потока охлаждающей жидкости.
Для более эффективного действия системы отопления салона при циркуляции жидкости по малому кругу (такая ситуация может поддерживаться достаточно долго при низких отрицательных температурах окружающего воздуха) в канале выхода жидкости через нижний клапан термостата имеется дроссельное отверстие диаметром 9 мм. Такое дросселирование приводит к повышению перепада давления на входе и выходе радиатора отопления и более интенсивной циркуляции жидкости через этот радиатор. Кроме того, дросселирование клапана на выходе жидкости через нижний клапан термостата уменьшает вероятность аварийного перегрева двигателя в случае отсутствия термостата, т.к. шунтирующее действие малого круга циркуляции жидкости при этом существенно ослабляется, поэтому значительная часть жидкости пойдет через радиатор охлаждения.
При повышении температуры жидкости до 80°С и более открывается верхний клапан термостата, а нижний клапан закрывается. Циркуляция охлаждающей жидкости идет по большому кругу. Для нормального функционирования система охлаждения должна быть полностью заполнена жидкостью. При прогреве двигателя объем жидкости увеличивается, избыток ее выталкивается за счет повышения давления из замкнутого объема циркуляции в расширительный бачок. При снижении температуры жидкости (например, после прекращения работы двигателя) жидкость из расширительного бачка под действием возникающего разрежения возвращается в замкнутый объем.

gaz3307.ru

Система отопления газель бизнес 4216 схема

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Устройство системы охлаждения мотора УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения мотора УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Система охлаждения двигателя УМЗ-4216, состав, устройство, привод

Система охлаждения двигателя УМЗ-4216, состав, устройство, обслуживание системы охлаждения, регулировка ремней приводов, каталожные номера.

Насос системы охлаждения двигателя УМЗ-4216.

Радиатор системы охлаждения двигателя УМЗ-4216.

Расширительный бачок системы охлаждения двигателя УМЗ-4216.

Пробка расширительного бачка системы охлаждения двигателя УМЗ-4216.

Каталожные номера деталей насоса системы охлаждения двигателя УМЗ-4216.

Термостат системы охлаждения двигателя УМЗ-4216.

Схема работы термостата системы охлаждения двигателя УМЗ-4216.

Вентилятор и привод вентилятора системы охлаждения двигателя УМЗ-4216.

Принцип работы электромагнитной муфты вентилятора системы охлаждения двигателя УМЗ-4216.

Уход за электромагнитной муфты вентилятора системы охлаждения двигателя УМЗ-4216.

Обслуживание системы охлаждения двигателя УМЗ-4216, натяжение ремней привода вентилятора и привода водяного насоса и генератора.

Натяжное устройство ремня привода вентилятора системы охлаждения двигателя УМЗ-4216.

Расположение и величина допустимого прогиба ремней привода вентилятора и привода водяного насоса и генератора на двигателе УМЗ-4216.

Каталожные номера деталей привода водяного насоса и генератора двигателя УМЗ-4216.

Похожие статьи:

Система отопления газель бизнес 4216 схема

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Схема газель печка

Как устроена печка в Газель Бизнес

Система охлаждения автомобиля

Отопление

Система охлаждения двигателя ГАЗель Бизнес.

Система охлаждения двигателя ГАЗель Бизнес.

Поделиться ссылкой:

Похожие статьи

Система отопителя газель бизнес 4216 схема — Защита имущества

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Общая схема электрооборудования Газель УМЗ 4216 инжектор

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 УАЗ

Общее устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Устройство системы охлаждения двигателя УМЗ-4213 на автомобиле УАЗ.

Устройство системы охлаждения двигателя УМЗ-4216 на автомобиле ГАЗель.

Работа системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Похожие статьи:

Система охлаждения двигателя 4216

Система охлаждения УМЗ-4216 Газель-Бизнес.

alexxlab

You might also like

Теплые полы rehau – Трубы для теплого пола REHAU. Купить трубы для теплого водяного пола от компании Рехау

Торфяной туалет что это такое: Как работает и как пользоваться торфяным биотуалетом для дачи

Добавить комментарий Отменить ответ
