Печка в беседке – Ой!

Содержание

готовые проекты конструкций с печкой или барбекю из кирпича своими руками, печной комплекс с размерами

Печи барбекю из кирпича в беседке: красивые проекты построек

Любая постройка, даже кажущаяся совсем простой и легкой, имеет множество нюансов и тонкостей. Многие владельцы дач и загородных домов хотят иметь красивую беседку, где можно приготовить барбекю. Но решить эту проблему заметно сложнее, чем хотелось бы – и обязательно стоит уделить внимание очагу.

Печи барбекю из кирпича в беседке: красивые проекты построек

Особенности

Печь для беседки нельзя считать сугубо утилитарным объектом. На первое место выходят эстетические соображения, поскольку от внешнего вида очага зависит во многом впечатление у людей. Для изготовления печей можно применять разные материалы, ограничения связаны только с финансовыми возможностями и со вкусами владельцев. Отопительный прибор в беседке должен быть несколько иным, чем в доме или бане.

Ключевыми требованиями будут следующие:

  • повышенная стойкость к рывкам температуры;
  • возможность прогреть поверхность на длительное время;
  • удобство в обращении;
  • продуманная эстетика.
Печи барбекю из кирпича в беседке: красивые проекты построек

Почти все печи для беседок находятся на открытом воздухе. И даже если конструкция полностью закрытая, все равно дверь периодически открывается, да и уровень теплозащиты меньше, чем в доме. Приготовление пищи на улице отнимает даже больше времени, чем обработка на газовой или на электрической плите в доме. Поэтому стабильное обеспечение высокой температуры крайне важно

. А еще значимее оно становится в конструкциях, оснащенных коптильней – там недопустимо образование конденсата.

Два последних пункта – комфорт и внешний вид – призваны помочь садоводам и дачникам. Пользоваться красиво выглядящей печью куда приятнее, чем сделанной наспех и непонятно как. Малейшие технические недочеты, которые при обогреве дома или бани будут едва заметны на краю сознания, способны испортить праздничное настроение.

Когда планируется готовить много разных блюд, часто устраивать праздники в беседке, лучше монтировать комплексные очаги. Они оснащены самыми разными принадлежностями и удовлетворяют широкий спектр запросов.

Проекты

Готовые печные комплексы закономерно отличаются повышенными размерами в сравнении с простейшими очагами.

Зато они позволяют обходиться без следующих агрегатов:

  • барбекю;
  • мангала;
  • духового шкафа и других кулинарных приспособлений.

Для дачного или загородного дома, где даже при изобилии свободного места загромождать его не стоит – это очень важное преимущество. Качественный проект печи для беседки должен предусматривать все детали: какой будет жаровня, насколько крупной сделать рабочую столешницу, какие режимы обработки пищи будут предпочтительными.

Рачительные хозяева и предусмотрительные строители даже подводят к рабочему месту водопровод.

Топку и столешницу стоит разнести в противоположные стороны, чтобы пользоваться ими можно было одновременно с максимальным удобством и без риска ЧП.

Жаровня по большей части ставится около камеры для приготовления пищи. Полезно поставить заслонку, поскольку эта деталь поможет применить остаточное тепло для томления продуктов или для выпечки.

Классическая схема подразумевает размещение дровяного отсека снизу от жаровни. Подобная компоновка проверена десятилетиями и даже столетиями, поэтому никакое серьезное усовершенствование тут невозможно. Опыт подсказывает также, что размещать кухонные принадлежности желательно под столешницей.

Печи барбекю из кирпича в беседке: красивые проекты построек Печи барбекю из кирпича в беседке: красивые проекты построек

Одновременное строительство печи и беседки позволяет применять единый фундамент. Готовя проект самостоятельно или оценивая готовый замысел, следует основательно подумать, какое место для печи будет наиболее безопасным в пожарном отношении и не подвергнется сквознякам. Подставка под печь допускается из пустотелого кирпича, раскладываемого в соответствии со схемой порядовки.

Типичная последовательность является следующей:

  • 1–6 ряды создают пространство под столешницей;
  • 7 линия – это перекрытие;
  • 8 ряд перевязывает перекрытие и создает днище топки;
  • 9 ряд используется для раскладки топки;
  • 10 ряд продолжает ее с сужением сверху от кухонного шкафа;
  • 11 ряд – это последний топочный, перекрывающий дверцу и связывающий нижние слои;
  • 12 группа представляет уступ для шампура;
  • с 13 по 16 ярусы кладут жаровню и ее перевязки;
  • 17 ряд заканчивает стенки жаровни;
  • 18–21 ряды – это перекрытия жаровни и ее свода;
  • 22 ряд – это козырек и перевязка;
  • 23 ряд – это дымоход;
  • 24–25 ряды – это окончательное накрытие жаровни;
  • 26–27 линии – это дымоходная труба и перевязка первого ее яруса.
Печи барбекю из кирпича в беседке: красивые проекты построек

Стоит помнить, что смена сечения на всех этих этапах и при строительстве дымоходной трубы не допускается. Места контакта дымохода и деревянных перекладин должны иметь солидную теплоизоляцию, поскольку они будут сильно нагреваться. Детализация порядовки включает также меры по профилактике возгорания стен, пола, потолка и кровли. Печной комплекс, спроектированный, как следует построить довольно просто.

Чтобы максимально точно выложить кирпич, готовят деревянные каркасы либо картонные шаблоны.

Похожим образом можно обустроить с использованием печи простые террасы и веранды. Но преимущественно все же стараются пользоваться ею в беседке, чтобы не нагонять дым и посторонние запахи на вход в дом, не привлекать насекомых и не пачкать окна копотью. В любом случае продумывая проект,

нужно помнить – печка тяжела, поэтому основание под нее требуется солидное. Иногда фундамент приходится создавать не только для самого очага, но и для террасы или беседки.

Распространенное мнение, будто хватает слоя песка с тротуарной или клинкерной плиткой поверх него, в корне неверно.

Печи барбекю из кирпича в беседке: красивые проекты построек Печи барбекю из кирпича в беседке: красивые проекты построек

Очевидная проблема связана с тем, что расположение постройки на уровне земли вызывает ее затопление даже при незначительном дожде. А обустройство ливневой канализации и дренажа может оказаться намного дороже и сложнее, чем обычно ожидают. Простой подъем сооружения над почвой гораздо выгоднее экономически. Кроме того, следует заранее выяснить все про геологические параметры земли, оценить ее линию промерзания и глубину водоносного горизонта. Подготовка с песком и гравием решает проблему надежно только над твердой и сухой каменистой подложкой.

Бетонная подкладка ослабляет действие сил морозного пучения. Но только армированные конструкции, выложенные поверх геотекстиля и пирога из других слоев, смогут долгое время работать хорошо не растрескиваясь.

Менее трудоемким вариантом является создание монолитной плиты.

К сведению: в ней формируются закладные блоки, с помощью которых крепятся несущие детали. Если рядом с поверхностью находятся грунтовые воды, плита и лента могут всплывать; тогда выходом становится использование свай.

Маленькие модульные печи для дачи получают не из кирпича, а из стойких к нагреву сортов бетона, который состоит из следующих компонентов:

  • порошкообразный перлит;
  • вспученная разновидность вермикулита;
  • шамотная пыль;
  • керамзит.

По внешнему виду подобные барбекю похожи на мангал английского образца. У них открытая топка, а уловитель дыма по форме близок к призме. Использовав такую печь в качестве комплексного барбекю под одной крышей со столом и другой мебелью, придется топить ее древесным углем. Сжигание обычных дров создает температуру около +300 градусов, которая может вывести из строя самые чувствительные части конструкции.

Внешняя облицовка на основе белоснежной штукатурки в смеси с минеральной крошкой не слишком практична. Да, такая отделка невосприимчива к разгулу атмосферных стихий. Но, несмотря на защищенность без специальных укрытий, возникающая при топке сажа может оставить грязные пятна. Убрать их способна только обработка струей высокого давления. Поэтому опытные специалисты рекомендуют выбирать иные решения.

Рекомендуется оснащать систему стартером розжига, значительно ускоряющим процесс.

Печи барбекю из кирпича в беседке: красивые проекты построек Печи барбекю из кирпича в беседке: красивые проекты построек

Виды конструкций

Поставить в беседке вместо барбекю привычного вида русскую печку – это не такая уж плохая идея. Ведь она вполне функциональна и может заменить во многом современный уличный очаг. Конструкция в корне отличается от описанной выше. Специфика позволяет создать очень большую тепловую инерцию, то есть печь крайне медленно греется и столько же времени остывает. Но только в большой беседке такая конструкция уместна; она намного больше, чем барбекюшница (при сопоставимой кулинарной производительности).

Важно помнить, что тепло отдает только та часть русской печи, которая расположена на высоте 0,9 м от пола и выше. Остальное не прогревается. Еще один серьезный недостаток – это значительный перерасход топлива. Для частного дома это еще не так заметно, а вот для беседки уже плохо. Возвращаясь к основной теме – барбекю – следует заметить, что оно предназначено для работы преимущественно на открытом воздухе. Верхние решетки часто отличаются тремя уровнями по отношению к сжигаемому топливу.

Современные модели подчас оборудуются вертелами, разъемными решетками для зажима продуктов. Мангалы куда проще по своему виду и чаще всего делаются как прямоугольные ящики из металла. В них намного тяжелее, чем в барбекю отрегулировать тягу. Придется постоянно обдувать угли потоком воздуха, резкими движениями, чтобы справиться с этой задачей.

Гриль по исполнению разнообразнее, но устанавливаемые на улице, по большей части, представляют собой емкость с крышкой и специальной угольной решеткой.

Классический вариант гриля похож на глубокую сковородку и позволяет равномерно обогревать продукт по всем трем осям. Отверстия, оборудованные заслонками, позволяют произвольно регулировать движение воздуха. Целесообразно выбирать такой печной комплекс, в котором есть сразу три указанных элемента. Ведь в каждом из них имеются свои нюансы.

Да и одним больше нравится пища из барбекю, другим – из гриля, третьим – порция шашлыка из мангала.

Печи барбекю из кирпича в беседке: красивые проекты построек Печи барбекю из кирпича в беседке: красивые проекты построек

Кирпичная печь, кроме мини-варианта, может быть оснащена дополнительно коптильней. Подобное оборудование требует организации высокого дымохода, внутри которого ставится поддон и подвешиваются крюки либо ставятся решетки. Эти элементы помогают удержать мясные и рыбные продукты в заданном положении.

Дно рабочей камеры покрывают опилками либо щепками от лиственных пород дерева. Дым, возникающий при тлении такой древесины, улучшает намного характеристики сырых продуктов; фундамент под печью придется делать очень мощным, иначе он не выдержит нагрузки.

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

  • 360 простых керамических кирпичей;
  • 120 штук кирпича шамотного категории Ш-47;
  • пила для обработки камня;
  • уровень строительный;
  • мастерки для выкладки раствора.
Печи барбекю из кирпича в беседке: красивые проекты построек

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

В этот момент центр снабжают жаростойким кирпичом, он вынесет нагрузку от топки.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня. Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом. Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Советы и рекомендации

Просто сделать кирпичную кладку недостаточно. Важно еще расположить печь правильно. В большинстве случаев стоит это делать в самом центре беседки либо вдоль удаленной от входа стены. Это решение позволяет добиться роскошного внешнего вида и защитить очаг от ветра. Очень хорошо, если можно выбрать тенистую площадку, на которой и без того атмосферные вихри не слишком активны.

Если заливают бетонное основание, последующее строительство начинают на 5–7 день.

От фундамента до пола должен располагаться слой гидроизоляции. Когда планируется поставить печь у самой стены, желательно выложить всю эту стену из кирпичей. Нельзя забывать о стальном листе перед топкой. Для распила кирпича по мере необходимости используют абразивный круг. Если нужно использовать казан, под него ставят балезинскую плиту.

Красивые примеры

Выполнение печи для беседки очень важно и в дизайнерском плане. Кладка из грубого камня смотрится брутально, но при этом не создает излишнего эмоционального напряжения. «Крылья» сверху используются как подставка, а внутри них расположены места для хранения дров, инвентаря.

Печи барбекю из кирпича в беседке: красивые проекты построек

На этом фото показаны достоинства более ровной каменной кладки, печь поставлена в относительно малой беседке, организованной при помощи навеса. Немаловажную роль при украшении играет размещенная слева каменная полочка для зелени, под которой находятся отсеки для хранения различных предметов.

Печи барбекю из кирпича в беседке: красивые проекты построек

О том, как сделать барбекю в беседке, вы узнаете в следующем видео.

dekoriko.ru

Строительство печи, мангала для беседки, пошагово, фото, чертежи, видео

Сегодня строительство печей разного вида в беседках стало очень популярным. Существует множество названий и огромное количество разновидностей. Для беседок выбирают комбинированные печки, настоящие комплексы, которые сочетают несколько функций.

Печь для беседки своими руками



Виды печей для беседок

Предназначенные для приготовления пищи на углях очаги принципиально не различаются. К самым популярным относятся:

  • печка-гриль;
  • печь-барбекю;
  • печка-мангал;
  • печь-камин.

Нюанс различия состоит в способе приготовления пищи:

  • на шампурах либо вертеле – это мангал;
  • на решетке, то печь называется грилем или барбекю.

Сложно объяснить различие между барбекю и грилем. Обычно последний имеет крышку.

Сегодня очень популярны кухонные комплексы для беседок, объединяющие себя несколько функций.

Беседка с печью. Очень популярны сегодня

Печи

Русские печи имеют сложную конструкцию, занимают много места, поэтому в беседке не возводятся. Обычно сооружают мини русские печки, которые имеют меньшие габариты и короткий под. По принципу эта печка стилизована под русскую, а выполняет функции барбекю или мангала. Иногда также размещается вертел для гриля.

Мини русская печь — оптимальное решение

Мангалы

Под эту небольшую конструкцию можно сооружать столбчатый, мелкозаглубленный фундамент.

Печь с мангалом. Практичность и уют

В этом варианте оборудован зольник, который облегчает уход, но не предусмотрены плитка с раковиной.

Барбекю

Компактный, но удобный вариант. Соорудить можно и в летней кухне, потому что оборудован плиткой. Ее можно переоборудовать для установки казана.

Печка-барбекю. Удобно и компактно

Коптильня

В больших комплексах печь оборудуется даже коптильней. По бокам оборудованы специальные закрытые шкафчики для кухонных приборов. Этот универсальный и очень удобный комплекс обладает единственным недостатком – высокой ценой. Также необходимо обустраивать серьезный надежный плитный фундамент.

Пример печного комплекса с коптильней

Правильный выбор печи

Перед возведением беседки необходимо разработать проект или выбрать готовый. Выбор варианта печи зависит от следующих характеристик:

  • насколько комфортно с ней работать;
  • прочность материала этой конструкции;
  • размеры печи;
  • диапазон температур, который выдает печь;
  • гармонирует ли очаг с общим дизайном постройки.

Когда свободное пространство в беседке ограничено, и нет возможности оборудовать очаг внутри, то печь можно соорудить рядом, под навесом.

Печь под навесом. Когда беседку построили, а про очаг забыли

Постройка печи в беседке

Сооружение печи в уже готовом строении достаточно трудоемкое и дорогостоящее занятие. Легче остановиться на переносном варианте мангала или барбекю. Если же захотелось установить стационарный вариант, то необходимо:

  • из огромного количества вариантов выбрать приглянувшийся;
  • закупить соответствующий материал;
  • разобрать существующий пол в постройке там, где планируется сооружать очаг;
  • залить по размерам печи основание, на котором она будет сооружаться.

Видео: Печь для беседки своими руками

Строительство очага

Для дачной беседки всегда можно построить очаг своими руками. Даже небольшой комплекс, объединяющий жаровню, духовой шкаф и рабочий стол. Внизу обустроено пространство, куда можно вмонтировать полки для кухонных принадлежностей.
Прямо располагается камера для готовки, которая продумана так, чтобы легко было жарить шашлыки, гриль или что-нибудь коптить. Топка располагается слева, не мешает жарить и разделывать продукты. При установленной заслонке можно получить духовку, где можно легко блюда запекать. Ниже жарочной камеры находится под, который используется для хранения дров.
Спокойно готовить на мангале может мешать ветер. Печь размещается под навесом, поэтому для жарки непогода не страшна.

Проект размещения печи. Редактор поможет определится с планировкой

Обустройство фундамента

Идеальным является вариант, когда беседка с печью строятся одновременно. На этапе сооружения ленточного фундамента готовится основание под очаг.

На месте, где планируется располагать печь:

  • выкапывается грунт на глубину 500 мм;
  • дно заполняется щебнем или гравием;
  • основание разравнивается до толщины 30-50 мм;
  • обильно проливается;
  • тщательно трамбуется;
  • сверху укладывается арматура либо готовая металлическая сетка;
  • по периметру сооружается опалубка;
  • котлован заполняется бетоном.

Фундамент должен располагаться ниже пола на 5 см. Первую неделю застывания фундамента необходимо смачивать его регулярно водой, чтобы избежать растрескивания.
Через 20 дней фундамент застывает и можно укладывать гидроизоляцию. Обычно применяется рубероид.

Кладка очага

Печь в беседке располагает всем необходимым для комфортного процесса готовки пищи. Перед кладкой надо закупить весь необходимый материал:

  • жароупорный кирпич;
  • раствор для кладки этого кирпича;
  • столешницу по размеру.

Кладка подставки

Сначала выкладывается подставка непосредственно под печь (можно даже из пустотелого кирпича).

Выложить 1-ый ряд надо аккуратно, проверяя углы и уровень, учитывая порядовку. Выкладывается 2-ой ряд, контролируя и чередуя перевязку кирпичей, и так 6-ть рядов. Подставка выполнена, сформировался под, куда будут складываться дрова. Также определилось место для посудных полок.

Подставка под печь. Выполняется из любого огнеупорного материала

Формирование нижнего перекрытия

7-ым рядом перекрывается под, 8-ым перевязывается перекрытие, осуществляется формирование дна топки.

Создание топки

В очередном ряду начинается образование топки (применяются шамотные кирпичи) с правильно установленной дверцей. Топка выкладывается исключительно шамотными кирпичами. 10-ым рядом обустройство топки продолжается.

Формирование топки. Выбираем шамотный кирпич это залог безопасности

Обустройство разделочного стола

В процессе кладки уменьшается пространство над посудным шкафом. Здесь планируется обустроить рабочий стол, например, из искусственного камня под гранит.

Столешницу удобнее заказать по размеру готовую. Устанавливать ее надо на кирпичи рабочего стола. Обязательно необходимо тщательно промазать силиконовым водостойким герметиком стыки. Столешница может служить рабочим столом, или врезать внутрь мойку.
Проще выполнить разделочный столик из обычных тщательно обработанных досок.

Завершение кладки топки

11-ым рядом закрывается топка, сверху перекрывается ее железная дверца. Важной является особая перевязка кирпичей.

Наверх устанавливается решетка (даже с лифтом) для барбекю. Главное, чтобы ее было легко снять, чтобы обслужить.

Кладка жарочного пространства

12-ым рядом создается жарочный шкаф. Для удобства и защиты его передняя сторона выкладывается одним рядом кирпича, чтобы можно было разместить шампуры с шашлыком.

Ряды до 16-ого формируют и завершают жарочное пространство, они аналогичны. Осуществляется перевязка кирпича (этот процесс обязательно надо внимательно контролировать).

17-ым рядом завершается формирование стенок жарочного шкафа.

Свод жарочной камеры

Для образования козырька по верху жарочного шкафа, свод выдвигается на 50 мм.

Формирование свода жаровни. Выглядит сложно, выполняется элементарно

Выполнять в 18-ом ряду свод жаровой камеры новичку сложнее, но:

  • надо предварительно изготовить картонное лекало;
  • разрезать его по размерам кирпича;
  • пометить маркером очередную часть на конкретном кирпиче;
  • обрезать кирпичи по меткам;
  • изготовить оправку для формы свода и закрепить;
  • уложить кирпич;
  • подождать, пока раствор схватится;
  • разобрать оправку, свод готов.

Продолжение кладки жарочной камеры

19-ым рядом начинается переход для образования перекрытия жарочного шкафа, контролируется порядовка. Каждый кирпич на стыках свода вырезается под размер. В 20-ом ряду кладка осуществляется по порядовке, а 21-й совсем перекрывает свод.

Кладка козырька

Вдоль 22-ого ряда выдвигается крайний кирпичный ряд и получается козырек. Необходимо уделить внимание особенности перевязки углов на соединении боковин с задней стенкой.

Перекрытие жарочной камеры

23-им рядом уменьшается дымовое отверстие, идет образование дымохода.
В 24-ом ряду жарочная камера перекрывается, а 25-им создается его крышка.

Кладка дымохода

В 26-ом ряду начинается сооружение дымохода, в 27-ом осуществляется перевязка первого ряда дымохода.
После этого возводится дымовая труба на нужную высоту. Необходимо постоянно следить за перевязкой. Чем выше труба, тем лучше тяга у печи. Внутри дымоход должен быть размером где-то 20х20 см, если топочное отделение составляет 70х70 см. Также это может быть металлическая труба, обложенная кирпичом

Формирование дымохода. Чем выше труба, тем лучше тяга у печи

Порядовки кладки

Здесь можно ознакомиться с порядовками обустройства печи (ряды с 1-го по 17-ый).
Далее порядовки (ряды с 18-го по 29-ый).

Очень важно знать и соблюдать правила обустройства печей. Без большого опыта осуществить кладку довольно сложно.

Особенности футеровки

Когда начинает формироваться топка, выполняется футеровка, правильности кладки кирпичей надо придать особое значение. Выдерживать швы толщиной не более 3 мм. Тогда печь прослужит долго и без ремонта.

Обустройство перекрытий

Выполнить любое кирпичное перекрытие, например, жарочная камера начинающему специалисту не удастся. Значительно облегчает выполнение этой работы создание деревянного поддерживающего и направляющего разборного каркаса. Крепится он саморезами, а разбирается после полного высыхания раствора.

Видео: Пошаговое изготовление печи барбекю с мангалом

Контроль параметров кладки

В процессе кладки обязательно необходимо использовать уровень, отвес и угломер, тогда не должно возникнуть проблем с геометрией печи. После 1-ого ряда дымохода необходимо:

  • тщательно выкладывать последующие;
  • соблюдать одинаковый размер дымового канала по всей высоте;
  • контролировать качество заполнения швов (они должны быть плотными, излишки же необходимо быстро убирать).

Водопровод

Водопровод в беседке — дополнительный комфорт

Дополнительный комфорт обеспечивает подвод в беседку воды и сооружение канализации. Это дает возможность установить мойку рядом с разделочным столом.
Разумнее проложить водопровод с канализацией до этапа заливки фундамента. Для этого надо заранее тщательно рассчитать место нахождения мойки. Водопровод проще протянуть пластиковыми трубами, чтобы проще потом было произвести подключение смесителя и слива.

Водопровод в такой постройке используется исключительно летом. Поэтому надо предусмотреть возможность перекрывать подачу и слив воды по окончании сезона. Иначе зимой трубопровод выйдет из строя.

Отделочные работы

Необходимость отделки печи зависит от предпочтений владельца. Ее можно оштукатурить, оклеить керамической плиткой, или не делать этого. Когда использовался ровный кирпич, а печь получилась красивой, то она прекрасно смотрится вообще без отделки. Использовать необходимо жаростойкие материалы.
Чтобы исключить возгорание пола беседки, если он выполнен из легко воспламеняемых материалов, надо настелить лист жести пере печью. Лучше смотрится керамогранит или плитка в качестве жаропрочного покрытия.

sambesedka.ru

Печь для беседки своими руками: порядовка, описание кладки, фото

Кирпичные или простые стальные мангалы в беседке – это оборудование служит для создания уютной и теплой обстановки. Языки живого пламени, запах жарящегося мяса и овощей, приятная компания, что еще нужно человеку. Простые конструкции может сделать любой домашний мастер, главное иметь начальные навыки каменных работ и выполнять основные рекомендации профессионалов.

Оптимальный вариант – небольшая кирпичная печка с местом для барбекю и столешницей. Такая конструкция обогреет и накормит. При желании агрегаты обкладывают природным камнем или плиткой, все зависит от индивидуальных возможностей и запросов.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

  1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
  2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
  3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
  4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
  5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.
к содержанию ↑

Инструкция по изготовлению

Если вы обладаете начальным опытом кладки кирпича, то печь для беседки можно сделать своими руками. Все работы разбиты на несколько этапов. Разберем каждый подробно.

к содержанию ↑

Материалы и инструменты

Перед началом выполнения основного этапа работ, нам потребуется собрать своими руками весь список материалов и инструмента:

  • шамотный и керамический отделочный кирпич в достаточном количестве;
  • если планируется изготовление фундамента, подготавливаем бетонный раствор из смеси цемента, песка и щебня. Инструкция по изготовлению плиты приведена ниже в отдельной главе. Работы проводятся заблаговременно, фундаменту нужно время для усадки;
  • из смеси глины и кварцевого песка заблаговременно готовим раствор для кладки. За 3 суток заливаем водой смешанные в одинаковой пропорции все ингредиенты. Перед началом работ перемешиваем раствор и доводим его консистенцию до оптимального уровня;
  • стальные детали для изготовления перегородок, варочной панели и дверцы топочного отсека;
  • для обкладывания пола вокруг печи подготавливаем керамическую плитку или другой огнеустойчивый прочный материал;
  • по размерам разделочного стола заказываем или вырезаем самостоятельно заготовку для столешницы;
  • покупаем достаточное количество туб с жаропрочным герметиком для надежного заделывания стыков соединения отдельных деталей с корпусом печи;
  • столешницу устанавливаем на влагостойкий герметик или монтажный клей;
  • болгарка или лобзик с камнями или пилкой по кирпичу и стали;
  • набор инструмента каменщика;
  • арматуру для сооружения фундамента и запас вязальной проволоки;
  • съемную опалубку или отрезанные по размеру деревянные доски;
  • уровень, рулетка, расшивка швов между кирпичами;
  • лопата, корыто для изготовления раствора.
к содержанию ↑

Изготовление фундамента

Рассмотрим сложный вариант – беседка есть, а фундамента под печь нет:

  1. размечаем и разбираем половое покрытие по габаритам агрегата. Учитываем, что фундамент должен выступать за истинный размер на 300 мм;
  2. углубляемся в грунт на 500-600 мм и засыпаем дно котлована песчаной и гравийной отсыпкой;
  3. слой подушки уплотняем с помощью трамбовки и распределяем по поверхности арматурную сетку. В местах перемычек связываем прутки вязальной проволокой;
  4. устанавливаем опалубку. Рассчитываем толщину плиты так, чтобы она не доходила до уровня полов на 50 мм;
  5. проверяем уровень нашей плиты и заливаем ее бетоном. Правилом из доски или профильной трубу разравниваем раствор и уплотняем его ручным вибратором.

Бетон должен выстоятся, в первые дни при высокой температуре на улице поливаем его водой, не давая поверхности пересыхать. Смачиваем поверхность плиты и засыпаем тонким, ровным слоем цемента. Эту операцию проводим постоянно в течение 6-7 дней. Разравниваем слой мастерком, как бы втирая цемент в плиту. Так мы делаем наружную поверхность прочной. Оставляем плиту для усадки и только через 20-30 дней приступаем к продолжению работ.

Застывший бетон фундамента закрываем листами рубероида для гидроизоляции плиты. Стыки и края обрабатываем растопленной смолой или герметиком. Такая простая работа защитит печь от воздействия влаги. После монтажа печи, оставшиеся зазоры закрываем раствором и керамической плиткой, укладывая ее вровень с основным половым покрытием беседки. О кладке плитки можно узнать на нашем сайте в отдельной статье. Мы останавливаться на этой операции не будем.

к содержанию ↑

Порядовка

Мы используем схему порядовки и чертеж печи для беседки, сделанной своими руками. Ниже приведены 2 схемы. Первая с 1 по 17 ряд кирпича и вторая от 17 до 30 слоя блоков.

Не требуется выкладывать сложные своды и конфигурации, поэтому с работой справится даже начинающий печник.

к содержанию ↑

Описание кладки

Номер рядаОписание работ
1Блоки выкладываются плашмя, по всей поверхности плиты. Постоянно проверяем правильность кладки, используем строительный уровень. От качества первого слоя зависит геометрия все конструкции.
2 – 6В каждом рядке делаем перевязку. Для этого очередной слой начинаем с половинки кирпича или укладываем целый блок поперечно предыдущему.

В первый рядах важно следить за геометрией кладки особенно на углах. Работаем строго по схеме, на этом этапе мы закладываем пространство отсеков для хранения дров и кухонной утвари.

7Устанавливаем плиту и перекрываем отсек пода печи. Блоки укладываем по порядовке. В месте укладки плиты потребуется добавить раствор, поэтому увеличиваем толщину шва на размер перекрытия отсеков.
8Начинаем выкладывать дно топочного отсека.
9Формируем топку. Здесь уже для кладки внутренней части используем шамотный кирпич, наружный слой выкладываем керамическими отделочными блоками.

На торце размечаем и устанавливаем на место дверцу топки с рамой из уголка. Закрепляем ее распорками строго вертикально.

10Начинаем постепенно закладывать отсек для хранения посуды и продолжаем выкладывать топку. Работу ведем строго по схеме.
11Перекрываем отсек для хранения посуды и устанавливаем вырезанную по размеру столешницу. Закреплять ее на этом этапе не нужно. Просто примеряем и убираем подальше от пыли.

Для столешницы можно использовать различные материалы. Подойдет толстая МДФная или сколоченная из досок. Можно выложить разделочный стол из декоративного камня. Все зависит от желания и возможностей.

В этом рядке заканчиваем формировку топочного отсека. Дверка перекрывается кирпичами строго по порядовке. Для заготовки деталей перевязки и обкладки дверцы используем болгарку или кирочку каменщика.

12Начинаем формировать жарочное пространство и подготавливать место для установки решетки мангала. Ее можно купить в специализированных магазинах или сделать самостоятельно из стальных прутков, необходимого сечения. Согласно схеме, в передней части выкладываем защиту из одного рядка блоков. На эту основу можно будет укладывать шампуры и не боятся ожогов.
13-16Эти рядки кладутся по одной схеме. Продолжаем формировать жарочное пространство. Главное постоянно перевязывать слои блоков и следить за правильностью укладки блоков и заполнению всего шва раствором.
17Полностью заканчиваем кладку жарочного отсека и начинаем выкладывать свод печи.
18Выкладываем свод жарочного отсека агрегата. На этом рядке понадобится особенно внимательно укладывать каждый блок. Работа сложная, но поможет изготовление специального шаблона.  Его можно сделать из плотного картона или пластика.

Теперь лекало свода разрезаем на отдельные части, соответствующие размерам блоков и подготавливаем их, отрезая лишние части и заглаживая поверхности. Не забываем пронумеровать каждую деталь лекало и кирпичи и выкладывать детали строго по номерам.

Для создания опоры можно сделать макет свода из досок и подставить из под блоки. Так конструкция будет прочной и ее легко разобрать после застывания раствора. Когда выкладываем козырек, обязательно выдвигаем на 50 мм вперед.

19-20Эти слои блоков кладем строго по схеме порядовки. Стенки практически сравниваются со сводом. Кирпичи подрезаем для плотного соединения с соседними блоками.
21В этом рядке полностью перекрываем свод жарочной камеры. Работаем согласно схеме.
22Выкладываем козырек по всему периметру нашей беседочной печки. Перевязка углов проводится с учетом подрезки блоков по разметке. Она выполняется только на стыках боковых стенок с тыльной частью.
23Полностью закрываем жарочную полость и приступаем к формированию трубы вытяжки отработанных газов. Заужаем дымовой канал до необходимого размера.
24Кладку ведем по порядовке.
25-27Выкладывание начала дымохода с перевязкой первого ряда этой части печи.

Печка для беседки из кирпича своими руками готова.

к содержанию ↑

Сушка

Летняя печь в беседке требует соблюдения аналогичных правил безопасности, как и домовой, отопительный котел, работающий на твердом или другом виде топлива. После кладки печи нельзя сразу приступать к готовке плова или шашлыка.

Печь потребуется просушить. На это уйдет 2-3 дня. За это время обкладываем участок пола вокруг агрегата керамической плиткой. Закладываем в топку 2-3 кг дров и даем им полностью сгореть. Не забываем открыть дверку топки и все двери и окна в беседке.

При первом обжиге выделяется большое количество дыма. После полного остывания кирпичей, операцию повторяем. За день удастся провести 3-4 обработки. Только полностью, постепенно высушенная кирпичная печь будет служить нам долгое время.

Во время эксплуатации помним о правилах безопасного использования нагревательными приборами. Нельзя загружать в топку дрова большой длины, чтобы они торчали наружу. Не рекомендуется допускать детей к приготовлению шашлыков. Все правила известны и от их исполнения зависит комфорт и безопасность вашего отдыха.

к содержанию ↑

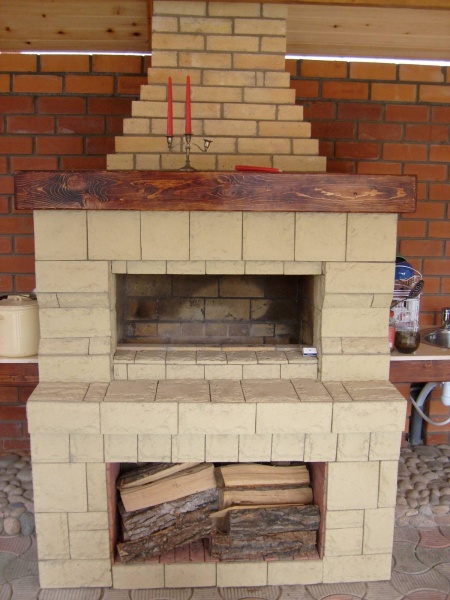

Фото-подборка

Фото печи для беседки из кирпича, разных конструкций и форм:



к содержанию ↑

Сколько может стоить?

Разберем несколько вариантов готовых агрегатов, которые могут сделать профессионалы.

МодельОписаниеЦена с учетом материалов в рублях






Кирпичный барбекю – мангал с собственной крышей.

Печь оснащена деревянной ставенкой и защитной кровельной конструкцией. Для строительства внутренней части используется шамотный огнеупорный кирпич, наружная отделка из декоративных керамических блоков. Дополнительно устанавливается отдельный столик.

Ширина мангала – 850 мм, общая длина конструкции – 2050 мм.

Наружные поверхности обработаны защитным термостойким лаком.

Срок строительства – 5 дней.









230 000.







Барбекю с варочной плитой с возможностью установки казана.

Печь оборудована мангалом и решеткой для жарки мяса, овощей, рыбы. На одном уровне установлена варочная панель с разборной поверхностью. Удалив металлические круги разного сечения, вы получаете возможность установить казаны, разных размеров.

Под топочным отсеком оборудовано место для укладки запаса дров и просушивания топлива.

Ширина – 770 мм. Общий размер – 2040 мм.

Внутренние ряды выложены шамотным кирпичом, для наружной кладки используется специальный коричневый печной кирпич «Lode».

Минимальный срок строительства – 10 дней.







348 000.







Русская печь с возможностью изготовления пиццы, мяса на мангале и барбекю.

Агрегат оснащен кованой дверцей и выносным термометром. С правой стороны изготовлен мангал для шашлыка и барбекю. К стене топочного отсека закреплена варочная панель с плитой для установки разных размеров кастрюль и казанов.

Печь оборудована емкостью для нагрева воды, которая подается в мойку, установленную на столе. Столешница покрыта акриловой отделкой.

Ширина 620 мм, общий размер 4060 мм. Топочный отсек выложен из шамотного кирпича. Наружная отделка – витебские керамические блоки.

Срок постройки – 14 суток.







398 000.



Барбекю – мангал со встроенной коптильной установкой и угловой варочной панелью.

Предусмотрена возможность изготовления пиццы. Печь оборудована духовкой с отдельным топочным отсеком.

Отсек для хранения дров оборудован деревянной дверцей.

Ширина – 80 мм. Общая длина – 4080 мм. Облицован кладочным узорчатым кирпичом.





385 000.



Арочная конструкция мангала и большим духовым шкафом.

Дверца выполнена из огнеупорного стекла.

Мангал оборудован для установки шампуров и жарки мяса на решетке.

Дополнительно установлен электровертел.

Ширина – 680 мм. Общий размер 1700 мм.

Полный цикл строительных работ – 14 дней.



315 000.

к содержанию ↑

Вывод

Конструкция печей для беседки простая, ее сможет сделать каждый мужчина. Главное никуда не спешить, проводить кладку строго по схеме и с учетом проекта. Только тогда в вашей беседке будет тепло и уютно. Добавит комфорта вкусный и ароматный шашлык из мяса и овощей приготовленный на вашем мангале.

pechnoy.guru

схема и порядовка, как правильно сделать кирпичную печь, фото готовых устройств

Беседка — отличное место не только для посиделок с друзьями, но и для приготовления пищи.

Иметь здесь печку очень удобно: устройство позволит жарить шашлыки и продлит сезон праздников на улице.

Вместо переносного оборудования типа мангала лучше построить печку из кирпича своими руками.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Выбор материала

Существует несколько видов кирпича, подходящего для постройки печи:

  • Жаропрочный. Это кирпич традиционных красных оттенков, который не содержит отверстий.
  • Керамический глиняный кирпич пластичной формовки. Выдерживает большие температуры и хорошо накапливает тепло. Необходимо отличать этот вид от других глиняных кирпичей, которые не годятся для строительства печек.
  • Огнеупорный шамотный кирпич. Выдерживает высокие температуры, но больше подходит для облицовки печей или декоративных вставок.

Строители комбинируют несколько типов кирпича либо берут однородный материал, все зависит от их предпочтений.

При постройке печи понадобятся:

  • готовые вытяжка и дымоход либо листовой металл для их создания;
  • растворы для кирпичной кладки;
  • столешница;
  • прочная плитка или керамогранит для жаропрочного покрытия поверхностей возле печки;
  • герметики.

Подготовка фундамента

Лучше продумать проект беседки со встроенной печкой, так как деревянное строение может не выдержать громоздкую конструкцию.

Если установка прибора планируется в уже построенной беседке, придется разобрать часть фундамента.

Деревянное перекрытие необходимо снять и залить бетоном. На такой платформе допустимо вести дал

ogon.guru

Печи барбекю для беседки или летней кухни: мангал и барбекюшница с дымоходом своими руками, модульные с казаном из кирпича

Красиво оформленная беседка на приусадебном участке или во дворе дома всегда являлась местом отдыха и прекрасным дополнением общего пространства любого подворья. Владельцы старались украсить ее цветами, вьющимися растениями, различными элементами декора. Но главным ее назначением остается обеспечение отдыха. Именно поэтому устройство мангала или печи–барбекю возле беседки или внутри нее, станут главным достоинством зоны отдыха — не только полезным, но приятным ее дополнением.

Печи-барбекю для летней кухни: их типы и разновидности

Конструкций барбекю много, но по принципу исполнения их можно разделить на три основные группы:

Простые по типу мангала

Простейшие – кострища, обложенные по периметру камнями или кирпичом, либо изделия, изготовленные по типу мангала представляющие собой сварную или цельную металлическую емкость с прорезями для воздушной тяги и съемной решеткой. Для удобства приготовления блюд, конструкция предусматривает ножки. Решетка устанавливается не сверху на бортики, а на некотором углублении, примерно 6-10 см. Это делается, чтобы раскаленный от углей воздух не выдувался ветром, а находился на уровне приготовления мяса, обеспечивая равномерную прожарку. В этом и заключается отличие мангала от барбекю.

__

Печь барбекю для беседки — открытый очаг

П-образные из камня или кирпича

Несложное строение из камня или кирпича, представляющее собой П-образную кладку высотой 1,0 – 1,2 м. Сооружение возводится на ровной горизонтальной поверхности: бетонной плите или бетонной стяжке. В кладку вмонтирована огнестойкая поверхность из листового металла не менее 0,3 см толщиной, на которой будут сгорать дрова и тлеть угли. Выше нее располагаются крепления для установки решетки.

__

Простой барбекю для дачи и беседки

Печь с камином, дымоходом и дровянником

Полноценная печь с камином, дымоходом, местом для хранения дров, столом для размещения продуктов. Такая печь выстраивается на фундаменте, может располагаться в беседке и иногда представляет целую кухню на свежем воздухе.

__

Печь барбекю для беседки

Первый вариант — переносной и его всегда можно поставить рядом с беседкой, чтобы контролировать процесс приготовления и наслаждаться благоуханием пищи. Второй вариант вполне реально пристраивается сбоку беседки, но при условии несложной модернизации: над ним должна быть смонтирована металлическая вытяжка с трубой, чтобы дым не поступал в зону отдыха. Печь из третьего пункта зачастую строится в беседке, а иногда беседка возводится вокруг нее.

__

Схема печи барбекю для беседки

Печь для беседки можно условно разделить на три составные части:

  • основание, с помощью которого рабочая поверхность поднимается на нужную высоту;
  • очаг, представляющий собой рабочую камеру из огнеупорного материала, на дно которого обычно устанавливается металлический поддон;
  • свод (вытяжка), переходящий в дымоход.

В отличие от домашней печи, функции которой не ограничиваются приготовлением пищи, барбекю не нуждается в сложной системе дымоотвода, поэтому дымоход представляет собой обычную короткую трубу.

Требования, предъявляемые уличным печам, примерные размеры

Уличная печь выстраивается на фундаменте. Пол со стороны камина в обязательном порядке должен иметь противопожарное покрытие в виде листового железа, керамической, гранитной или бетонной плитки на случай выпадения жара из печи.

Укладка кирпича или камней производится на специальный кладочный состав для печей и каминов, либо на глиняно-цементный раствор. Внутренняя часть очага дополнительно обкладывается шамотным кирпичом на смесь глины с песком и добавлением цемента.

__

Требования, предъявляемые к печам

Металлические элементы: декоративные решетки, поддон, заслонки устанавливаются только после высыхания кладки.

При эксплуатации печи нельзя использовать для разжигания дров бензин, керосин спирт – это опасно потому, что скопления паров указанных жидкостей взрывоопасны и могут не только повредить строение, но и причинить ожоги человеку.

Какие-либо особенные условия или требования к возведению и эксплуатации не предъявляются, главное приложить старание, тогда постройка будет служить долго, радуя хозяев и их гостей.

Выбор места для беседки с печью-барбекю

При определении места строительства, важно учитывать несколько факторов, которые смогут упростить процесс возведения, а впоследствии процесс эксплуатации печи:

  1. Близость источника воды. Этот момент важен по трем причинам: вода нужна при строительстве, при приготовлении пищи, а также для обеспечения пожарной безопасности.
  2. Отсутствие растущих вблизи деревьев и кустарников. Для них не будет полезным такое соседство.
  3. Стоянка автотранспорта или место хранения легковоспламеняющихся жидкостей должны быть на достаточном удалении.
  4. Расстояние до жилых или хозяйственных построек должно быть достаточным, чтобы избежать воздействия на них дыма и сажи.
  5. Наличие возможности провести к зоне отдыха электрическую энергию.
__

Размещение барбекю на участке

Если расположение барбекю планируется рядом с межой соседнего участка, лучше заранее узнать мнение соседей по данному поводу, чтобы впоследствии избежать возможных неприятных ситуаций.

Планирование возведения печи-барбекю, создание проекта по чертежам

Чтобы начатое строительство не превратилось в долгострой и не раздражало своим неоконченным видом владельцев участка, необходимо предварительно составить проект: план работ с подсчетом предполагаемых временных, финансовых и физических затрат. Проект должен предусматривать:

  1. конструкцию будущего сооружения
    • размеры
    • форму
    • внутреннее устройство
  2. строительные материалы, необходимые для постройки
    • песок, щебень, глина
    • цемент
    • кирпич, в том числе шамотный
    • железо (решетки, поддон)
  3. инструменты и инвентарь, которые будут применяться
    • электроинструмент
    • инструмент каменщика
    • ящик каменщика
    • вспомогательный инструмент (лопата, трамбовка, ведра и прочее)
  4. дополнительные расходы
    • доставка материалов
    • замена вышедшего из строя инструмента.
__

Чертеж печи-барбекю для беседки

Большим подспорьем в строительстве станут чертежи или эскизы планируемой печи. Они помогут правильно определить габариты строения, а по ним произвести более точный подсчет материала. Кроме того по чертежам можно спланировать этапы строительства.

Конечно, предусмотреть абсолютно все невозможно, но нужно стремиться охватить как можно больше вопросов. Что не будет предусмотрено проектом, впоследствии придется решать на ходу.

__

Печь барбекю для беседки порядовка

Основные требования к обустройству фундамента

Площадь фундамента должна быть больше, чем основание постройки. Для его устройства можно использовать железобетонную плиту, углубленную в грунт и уложенную на песчаную подушку. Можно сделать фундамент собственноручно.

Периметр по углам отмечается колышками, между которыми натягивается шпагат. Углы должны быть строго 90°. Точность разметки проверяется путем измерения диагоналей. Теперь можно приступать к подготовке основы.

Для этого в почве делается углубление, основание которого выравнивается по уровню и засыпается слоем щебня или гравия. Основу тщательно утрамбовывают трамбовкой и обильно смачивают водой. По периметру устанавливается опалубка из досок. Между ними устраивается арматурная решетка.

Фундамент для печи барбекю

Бетона понадобится довольно много, поэтому лучше прибегнуть к применению бетономешалки. Если это невозможно, замесы придется делать в корыте. Для бетона используется цемент М 300, песок из расчета 3х1 и гравий. После заливки фундамента, поверхность обрабатывается трамбовкой и выравнивается с помощью правила и уровня.

Высота фундамента над поверхностью земли должна составлять не менее 0,1- 0,2 метра.

До полного высыхания фундамента нужно выждать несколько дней. Если погода стоит очень жаркая, рекомендуется по утрам увлажнять верхний слой бетона из лейки. Если предвидятся дожди, лучше накрыть фундамент пленкой.

Строительство печи для барбекю

После окончания работ с фундаментом начинается процесс возведения печи. Между фундаментом и первым рядом кладки укладывается слой рубероида, играющий роль гидроизоляции, препятствующей впитыванию кирпичом влаги из бетона.

Основание печи, где впоследствии будут храниться дрова, можно выкладывать из любого кирпича. Оно не будет подвергаться воздействию высоких температур и огнестойкость этих стен не понадобится. Но качество кладки от этого пострадать не должно. Потому что именно основание даст прочность всему строению. Вертикальность стен и соответствие кладки уровню горизонта, постоянно проверяется уровнем.

__

Пошаговая схема строительства печи барбекю

Для перекрытия основания и перехода к очаговой части печи, используется красный глиняный кирпич, который укладывается на вмонтированные в кладку металлические полосы. Можно устроить эту поверхность из железного листа, уложенного на предварительно подготовленные выступы. Расстояние от фундамента до перекрытия должна составлять 0,9 м (может колебаться в пределах 10 см).

Внутренняя часть очага обкладывается шамотным кирпичом. Обычно ее высота делается 0,6 м – этого вполне достаточно, для осуществления необходимых манипуляций по приготовлению пищи. Задняя стенка очага может быть глухая, но можно решить этот вопрос иначе.

Если печь устанавливается в центре беседки, то можно сделать заднюю стенку съемной, то есть изготовить ее в виде металлической декоративно оформленной заслонки, устанавливающейся с помощью специально устроенных навесов. Таким образом, в обычном положении, стена может быть закрытой, а в присутствии гостей, ее можно снять и тогда доступ к огню открывается с двух сторон и в приготовлении яств могут участвовать сразу несколько человек. Созерцать же процесс можно из любой части беседки.

Вытяжка над очагом может иметь два исполнения:

  • выложена из кирпича, путем постепенного сведения кладки к центру или к задней стенке (в зависимости от конструкции) с переходом в дымоход;
  • металлическая конусная конструкция с встроенной металлической трубой.
__

Варианты вытяжки для барбекю

Высота печи-барбекю от фундамента до верхней части свода (вытяжки) составляет 2,0 – 2,2 м. Труба должна возвышаться над крышей беседки минимум на 50 см в соответствии с нормами СП (строительных правил) от 2009 года.

Мангал из кирпича своими руками, видео


Строительство печи для беседки – процесс трудоемкий, но вполне доступный к самостоятельному воплощению. Главное – иметь стремление завести на своем участке такой прекрасный элемент уюта и комфорта, как печь-барбекю, которая кроме своей функциональности, может стать прекрасным элементом общего интерьера подворья. На ней можно приготовить вкусные блюда, а можно просто посидеть у огня, наслаждаясь свежим воздухом.

Если к печи пристроить столешницу из камня, а с другой стороны – мойку, получится стильный кухонный комплекс – летняя кухня на свежем воздухе.

landsdecor.com

Печи для беседок своими руками

Многие владельцы участков все чаще создают беседки с печью, которая может выполнять несколько функций. Такие конструкции позволяют приготовить шашлык, запечённые овощи или другие блюда с ароматом костра. Создавая печной комплекс для беседки, важно учитывать количество человек, которые будут использовать конструкцию.

Виды печей

Печи, которые устанавливаются в беседках, можно разделить на несколько видов:

  1. Русская печь. Такие конструкции являются достаточно сложными и занимают много места. Именно поэтому создаются мини-печи, они стилизуются под русскую печь, но при этом выполняют функции барбекю и мангала.
  2. Мангалы. Подобные конструкции имеют небольшие размеры, поэтому для них требуется установка столбчатого мелкозаглубленного фундамента. При выборе такого варианта оборудуется зольник, который облегчает уход за мангалом.
  3. Барбекю. Данный вариант является компактным и часто размещается в летней кухне.
  4. Коптильня. Если создается большая веранда, она оборудуется коптильней. По бокам такого можно сделать специальные шкафчики, необходимые для кухонных приборов. Стоит отметить, что для подобных строений необходимо создавать надежный плитный фундамент.

При создании беседки с печкой стоит учитывать количество человек, отдыхающих в ней, а также стиль оформления участка. Владельцы небольших участков часто приобретают барбекюшницу, позволяющую сократить занимаемое в беседке пространство.

Выбор типа конструкции

Перед созданием беседки с печкой и мангалом необходимо разработать проект или выбрать уже готовый вариант. Выбор определенного варианта зависит от нескольких параметров:

  • комфортность работы с определённым строением;
  • прочность материала, из которого создана конструкция;
  • размеры будущей конструкции;
  • диапазон температур.

Если свободного пространства в беседке мало, стоит соорудить печь с барбекю рядом со строением. Но при этом важно помнить, что она должна быть под навесом. Создавая беседку своими руками важно учитывать, что она должна быть надежной. Для этого нужно учесть нагрузку, которая будет воздействовать на конструкцию. Если в регионе наблюдается сильный ветер, необходимо укрепить конструкцию.

Особенности печи в беседке

Перед созданием описываемой конструкции важно узнать об определённых правилах проведения подобных работ:

  1. Важно помнить о том, что строение в беседке необходимо защитить от осадков. Для этого важно сделать беседку таких размеров, чтобы навес защищал строение даже от косого дождя.
  2. Следует помнить, что фундамент должен находиться выше уровня стояния воды.
  3. При создании плана беседки важно учитывать, что около печи необходимо освободить пространство, на котором не должна находиться мебель. От строения до ближайших горючих материалов должно быть не менее 3 метров.
  4. Стоит отметить, что размер конструкции, устанавливаемой в беседке, должен основываться на функциях которые на неё возлагаются

Правила составления проекта

Во время составления проекта важно учитывать, что печь для беседки из кирпича должна быть безопасной. Именно поэтому необходимо подготовить чертеж.

Согласно строительным нормативам перед топкой мангала необходимо оставить свободное пространство равное не менее 3 метрам. Стоит отметить, что по сторонам от постройки из кирпича должно быть свободное пространство не менее 1 м. Можно проектировать конструкцию таким образом, чтобы она была максимально удобной при использовании.

Зольник стоит создавать таким образом, чтобы его высота составляла минимум 45 см. Оптимальной считается высота равная 80 см.

Типы фундаментов для беседок

При создании беседки с барбекю необходимо помнить о том, что для такого строения обязательно нужно создавать фундамент. При соединении беседки с домом необходимо помнить о том, что фундамент не должен быть соединён с основанием основного строения. Это связано с тем, что неравномерная нагрузка на фундамент может привести к его разрушению.

Чаще всего используется столбчатый фундамент. Глубина его заложения должна быть равна приблизительно 90 см. При его создании на подушку из щебня выкладываются кирпичи, соединяемые бетонным раствором.

Некоторые владельцы участков создают фундамент из буронабивных свай. Он удобен тем, что не требует большого количества денег. Часто при создании фундамента бетонируют асбестовые трубы, заглубленные в грунт и завернутые в лист рубероида.

Выбирая печь для беседки важно точно рассчитать ее размеры, чтобы в строении было достаточно места для отдыха.

Этапы создания строения

Кладка печи для беседки выполняется из красного огнеупорного кирпича. Работа по созданию конструкции выполняется в несколько этапов:

  1. Сначала создается фундамент, размеры которого рассчитываются в соответствии с размерами будущего строения. Для кирпичного мангала лучше всего создавать плитный фундамент. Под него в земле выкапывается яма глубиной 35 см. Стоит отметить, что она должна быть шире дровника примерно на 10 см со всех сторон. Опалубка для фундамента может создаваться из фанеры или досок. Необходимо помнить о том, что дно ямы нужно тщательно выровнять. После этого в нее засыпается песок на высоту не менее 5 см. Дальше песок заливается слабым бетонным раствором толщиной около 3 см.
  2. На следующем этапе происходит кладка печи. Первый и второй ряды определяют форму строения и размеры. Стоит помнить, что перед началом работы необходимо очертить контур будущей конструкции на фундаменте. Во время кладки используется раствор, в состав которого входят такие компоненты, как глина, песок и цемент. Подобным образом происходит создание 6 рядов.
  3. При создании седьмого ряда обустраивается перекрытие печи. Для этого необходимо использовать металлические уголки, размеры которых зависят от размеров будущей печи.
  4. После этого на перекрытие укладывается два ряда кирпича.
  5. На следующем этапе происходит создание жаровни под мангал. Для проведения таких работ используется шамотный кирпич. На данном этапе второй ряд в мангале сдвигается внутри, из-за чего образовывается выступ, используемый для укладки шампуров.
  6. На последнем этапе происходит создание еще одного перекрытия. После всех проведённых работ осуществляется создания дымохода.

Перед возведением печи для беседки с мангалом своими руками необходимо создать точный чертеж, в котором будет указано количество рядов и расположение кирпичей. Благодаря такому чертежу, можно будет создать печь собственными руками за короткий промежуток времени, не совершив ошибок.

Особенности печного комплекса

Для создания печного комплекса необходимы следующие элементы:

  • дровник;
  • печи с плитой;
  • дымогенератор, необходимый для копчения;
  • казан из чугуна;
  • гриль с очагом.

Стоит отметить, что в печной комплекс может входить несколько различных печей. Отличительной особенностью таких комплексов от стандартных конструкций является наличие всех элементов на небольшом расстоянии друг от друга. Во время создания печного комплекса необходимо помнить о том, что в нем должно быть достаточно места для комфортного отдыха.

Отделочные работы

Стоит отметить, что перед фронтоном строения необходимо укладывать материал, который будет устойчив к выпадающим углям. Чаще всего используется плитка из керамогранита. Такой материал фиксируется при помощи клея. Можно оставить печь без отделки либо оштукатурить ее. Некоторые владельцы участков для отделки строения используют декоративную плитку, которая закрепляется на клей. При выборе клея важно учитывать, что он должен быть устойчивым к высоким температурам.

Многие владельцы участков, кроме разделочного столика, устанавливают в беседке дополнительные элементы. К ним можно отнести чугунную варочную поверхность или столешницу из натурального камня. Также многие устанавливают полочки и размещают крючки.

Особенности беседок с печью

Благодаря печи можно готовить продукты на огне на свежем воздухе, что придает им особенный аромат. Также стоит отметить, что в строении с печью гораздо приятнее проводить время вечером, когда температура воздуха значительно снижается.

Но при разработке проекта беседки с барбекю из кирпича важно помнить о том, что такие беседки являются достаточно большими. Стоит отметить, что при строительстве беседки с печью необходимо оставить свободное место по периметру вокруг. Именно поэтому важно точно рассчитать размеры будущего строения.

Согласно технике безопасности беседку с печью нельзя создавать из пожароопасных материалов. При этом необходимо правильно вывести дымоход, чтобы он не стал причиной пожара.

Создавая печи для беседок своими руками, многие владельцы участков используют уже готовые чертежи, в которых отображены размеры каждого элемента печи. Необходимо помнить о том, что после завершения всех работ стоит правильно установить в беседку мебель и дополнительные предметы.

bouw.ru

Печной комплекс для беседки своими руками

С тех времен, когда наши предки готовили пищу на костре, прошло немало времени, но вкус мяса, приготовленного на открытом огне, так и не удалось ничем заменить. Поэтому много владельцев загородных участков стараются оборудовать их беседкой с печкой и мангалом, чтобы можно было порадовать себя и друзей вкусным шашлыком, или мясом на гриле.

О разновидностях печек для садовых домиков, а также технологии их строительства своими руками вы узнаете из данной статьи, а фото готовых сооружений продемонстрирует наша фотогалерея.

Виды печек для беседок

Чтобы оборудовать свой загородный участок комфортным и современным местом для отдыха, достаточно соорудить домик с печкой, на которой можно будет готовить пищу.

Беседки с печкой могут быть самыми разными. Различают открытые садовые постройки с барбекю или мангалом. Также существуют беседки закрытые с печкой, сооруженные из кирпича, дерева, или камня.

Типы печей

Какую печь выбрать для беседки? Самые распространенные варианты:

  • барбекю-печь с мангалом — разновидность мангала с железной решеткой, и поддоном для угля, оснащенная дровницей и дымоотводом;
Кирпичная печь для беседки

Сооруженная из кирпича печь-мангал для беседки, фото

  • барбекю с камином, мангалом или казаном. Его особенность – наличие широкой топочной части – портала. Используется такая печь и для приготовления пищи и для отопления помещения;
Беседка с печью из клинкерного кирпича

Печь-камин для беседки из клинкерного кирпича

  • русская печь в беседке с духовкой, мангалом или коптильней, которая позволяет не только приготовить разнообразную пищу, но и согреться зимними вечерами.
Маленькая печь в русском стиле для беседки

Мини русская печь для беседки – функционально и колоритно

  • печной комплекс — барбекю с мангалом, казаном и вертелом. Это своеобразная мини-кухня с несколькими местами для приготовления пищи, хранения и мытья посуды;
Большой печной комплекс для беседки

Пример проекта печного комплекса для беседки

Совет: при выборе печи для беседки, обращайте внимание не только на внешний вид изделия, но и на его функциональность и долговечность.

По типу конструкции печи-барбекю для беседки могут быть тоже разными. Переносные конструкции удобны для отдыха небольшой компанией и могут использоваться где-угодно .

На заметку: переносные мангалы компактны, но они не могут заменить полноценную печь.  Передвижные барбекю для беседок

Переносное барбекю с грилем

Существуют сборные печи барбекю стационарного типа. Изготавливаются они из бетона с добавлением каменной крошки. Конструкция имеет устойчивое основание, столешницу, место для хранения поленьев. Очаг разжигается на металлической плите, а дым от огня выходит через вытяжку.

Внимание: устанавливать такие барбекю можно в домиках из дерева, кирпича, но только не брезентовых тентах, конструкции из поликарбоната.  Печка с барбекю для установки в беседку

Сборная печь-барбекю, вес 500 кг

Любителям отдыха за городом придутся по душе финские беседки с барбекю. В центре застекленного деревянного садового домика располагается чугунная или стальная печь округлой формы – каждый может подойти к огню и пожарить себе мясо. Весь дым вытягивает специальная вытяжка, которая выходит наружу.

Это интересно: данная печь очень удобна в использовании и весит на порядок ниже своего бетонного аналога – около 100-150 кг.  Барбекю в центре беседки

Финская беседка с очагом в центре

По эффективности и колориту нет ничего лучше стационарной печи для беседки из кирпича. При наличии опыта ее можно соорудить самостоятельно, или поручить возведение конструкции профессиональному печнику.

Печь из кирпича в беседке

Кирпичное барбекю в открытой беседке

Печь, как правило,  размещают по центру помещения, или у задней стены, чтобы огонь был защищен от ветра. Так изделие будет презентабельно выглядеть, и им будет удобно пользоваться.

Печь из силикатного кирпича в беседке

Фото печи для беседки с барбекю – дизайн в деревенском стиле

Строительство печки для беседки своими руками

Многих дачников интересует вопрос, как построить печь для беседки своими руками? Рассмотрим основные этапы возведения данной конструкции.

Планирование строительства беседки с печкой начинается с составления проекта. Это позволит определиться с размерами и сделать визуализацию сооружения.

Беседка в 3d для установки на даче

Проект будущей постройки

Далее определяются с местом под строительство. Оптимальный вариантом будет ровное местечко в тени, защищенное от ветра.

Первым делом производиться разметка под фундамент. Его тип определяется весом постройки. Для садового домика с мангалом лучше всего подходит ленточный фундамент, глубиной 30 см.

Внимание: от момента заливки бетона до начала возведения стен и печки должно пройти не менее 5-7 дней – это срок застывания фундамента.

Между фундаментом и полом конструкции необходимо проложить слой гидроизоляции. Далее производится заливка бетонного пола. В месте, где будет печь, лучше уложить металлическую плиту.

В постройке из дерева сначала устанавливают опорные столбы, и формируют крышу конструкции. Стенку, возле которой будет установлена печка, лучше выложить из кирпича – так она будет надежно защищена от ветра, попадания жара и высоких температур.

Монтаж кирпичного основания для печи в беседке

Основание для печи

Далее производится кирпичная кладка. Согласно порядовке, следует выложить 6 рядов – это и будет основание для печи с место для дров. После этого устанавливается первое перекрытие.

Совет: первый ряд должен быть установлен особо аккуратно, соблюдая уровень кладки и углы.  Кладка 6-й и 7-й рядов печи в беседке

6-й и 7-й ряды – установка перекрытия

Далее выполняется футеровка – выкладывание топки, установка дверцы. Толщина швов не должна превышать 3 мм, если они будут толстыми, кладка может разрушиться.

Внимание: для футеровки и формирования внутренних стенок топки используются исключительно шамотные кирпичи.  Кладка топки и монтаж заслонки для печи беседки

Выкладывание топки печки

После 10 ряда с правого края печки устанавливают столешницу – каменную плиту. С левого края кладка топки продолжается.

Монтаж столешницы печи в беседке

Установка столешницы

На одиннадцатом ряду формирование топки заканчивается. Сверху укладываются решетка для барбекю.

Обратите внимание: решетка должна быть съемной, чтобы ее периодически можно было чистить.  Установка решетки барбекю печки в беседки

Вокруг решетки выкладывают жарочное пространство

Формирование жарочной камеры заканчивается на 17-м ряду. Далее над ней возводится свод  — кирпичная арка.

Совет: чтобы свод был плавным, его устанавливают на предварительно изготовленный деревянный каркас, который после застывания раствора снимают.  Кладка свода печки в беседке

Оформление жарочного шкафа

Ниже приведены точные порядовки – с 1-го по 17-й ряд. По данной инструкции построить печку сможет даже начинающий строитель.

Схема кладки печи в беседке 1-17 рядов

Порядовка – ряды 1-17

После 19-го ряда начинается выполнение перекрытия жарочной камеры. Заканчивается оно в 21-м ряду.

Кладка печи над жаровочной камерой в беседке

Перекрытие жарочной камеры печки

Далее по всему периметру печи выкладывается перекрытие. Крайний ряд кирпичей немного выдвигается вперед.

Кладка перекрытия печи беседки

Формирование козырька

Постепенно отверстие над жарочной камерой сужается, пока не останется небольшой проем для дымохода.

Совет: ровность кладки периодически проверяют строительным уровнем.  Кладка вокруг проема дымохода печи в беседке

Завершение жарочной камеры

Дымовая труба возводиться на необходимую высоту. Сечение дымового канала по всей его высоте должно быть одинаковым. В перекрытие беседки делается отверстие, через которое дымоход выходит наружу.

Внимание: при прокладывании дымохода через перекрытие беседки, необходимо соблюдать все строительные нормы и правила пожарной безопасности.  Кладка дымохода печи в беседке

Формирование дымохода

Все ряды кладки выполняются строго по схеме. На помощь строителю — порядовка с 18-го по 29-й ряд.

Схема кладки печи беседки 18-29 рядов

Порядовка кирпича – ряды 18-29

Внимание: в процессе работе следите за тем, чтобы швы между кирпичами были полностью заполненными раствором. Его излишки следует удалять немедленно, пока они не засохли.

Когда печка в беседке установлена, можно приступать к дальнейшему оформлению конструкции. По ее периметру можно установить ограждения – парапет, декоративные решетки.

Печь в деревянной беседке

Пример того, как сделать деревянную беседку с печкой

Если печка построена из обычного кирпича, ее можно облицевать клинкерной плиткой, натуральным камнем. Саму беседку с печкой можно украсить цветами, обустроить живую изгородь.

Совет: при необходимости к беседке можно подвести воду – так готовить пищу и мыть посуду будет удобнее.  Облицовка печи беседки камнем

Варианты оформления печи в беседке, фото

Итог

Беседка с печкой – это уютной место для отдыха. Открытая постройка может использоваться для приготовления блюд летом, а в закрытой будет тепло и комфортно даже зимой. Печки для беседок могут быть разными – переносными, сборными и стационарными – все зависит от ваших предпочтений и финансовых возможностей. А, воспользовавшись нашими инструкциями, можно построить печку в садовом домике своими руками.

remonttool.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
