Печь с теплоаккумулятором – .

Содержание

Теплоаккумулятор своими руками — описание и изготовление!

Самостоятельное изготовление теплоаккумулятора под силу каждому человеку, имеющему навыки работы с элементарными слесарными и хозяйственными инструментами. Для сборки такого агрегата не придется покупать какие-либо дорогостоящие детали и материалы. Комплектующие для самой простой модели можно найти в гараже либо кладовой любого запасливого и хозяйственного человека.

ТеплоаккумуляторТеплоаккумулятор

После изучения следующего руководства вы сможете самостоятельно изготовить теплоаккумулятор и подключить его к отопительной системе.

Устройство и особенности работы теплоаккумулятора

По своей конструкции типичный теплоаккумулятор является стальным баком с патрубками вверху и внизу, одновременно являющимися концами змеевика, изготовленного из медной трубки. Нижние патрубки соединяются с тепловым источником, верхние – с системой отопления. Внутри установки находится жидкость, которую потребитель может использовать для решения нужных ему задач.

Схема подключения
Схема подключения

Принцип работы агрегата построен на высокой теплоемкости воды. В целом механизм действия теплоаккумулятора можно описать так:

  • в боковые стенки емкости врезано две трубы. Через одну в бак поступает холодная вода от водопровода или из резервуаров, через вторую подогретый теплоноситель отводится в радиаторы отопления;
  • верхний конец змеевика, установленного в баке, соединяется с патрубком холодной воды котла, нижний – с патрубком горячей;
  • циркулируя через змеевик, горячая вода нагревает жидкость в баке. После выключения котла, вода в отопительных трубах начинает остывать, но продолжает циркулировать. При поступлении в теплоаккумулятор прохладная жидкость выталкивает накопленный там горячий теплоноситель в отопительную систему, благодаря чему обогрев помещений продолжается еще в течение некоторого времени (в зависимости от емкости накопителя) даже при выключенном котле.

Важно! Для обеспечения движения теплоносителя система укомплектовывается циркуляционным насосом.

Цены на теплоаккумуляторы для систем отопления

Теплоаккумуляторы для систем отопления

Ключевые функции теплонакопителей

Принцип работы теплоаккумулятораПринцип работы теплоаккумулятора

Теплоаккумулятор имеет множество полезных функций, в числе которых:

  • обеспечение пользователя горячей водой;
  • нормализация температурного режима в обогреваемых помещениях;
  • повышение показателей полезного действия отопительной системы с одновременным уменьшением расходов на обогрев;
  • возможность объединения нескольких тепловых источников в единый контур;
  • накопление лишней энергии, которую вырабатывает котел и т.д.

При всех своих преимуществах теплоаккумуляторы имеют всего 2 недостатка, а именно:

  • ресурс накапливаемой теплой жидкости напрямую зависит от объема используемого бака, но при любых обстоятельствах он остается строго ограниченным и заканчивается довольно оперативно, поэтому нужно обязательно продумать вопрос обустройства дополнительной системы нагрева;
  • более объемные накопители требуют достаточно много места для установки, к примеру, котельного помещения.
Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Бак-теплоаккумулятор для твёрдотопливного котла WIRBEL CAS-500Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бака
Устройство для эффективной работы твердотопливного котла и зарядки теплового аккумуляторного бакаСхема установкиСхема установки

Сборка простого теплоаккумулятора

Простейший тепловой накопитель работает по принципу термоса. Стенки установки практически не проводят тепло и позволяют воде оставаться теплой в течение достаточно продолжительного времени.

Для сборки такого агрегата нам понадобятся следующие приспособления:

  • бак. Объем подбирайте индивидуально, по своим потребностям и возможностям. Объективный минимум – 150 л;
  • материал для теплоизоляции. Отлично подходит минеральная вата;
  • клейкая лента;
  • медные трубки для изготовления змеевика;
  • бетонная плита либо доски для опалубки и раствор для заливки.

Теплонакопитель можно собрать на основе железной бочки. Объем, как уже отмечалось, подбирается индивидуально, однако в использовании бака вместительностью меньше 150 л особого смысла нет.

Первый шаг

Подготавливаем бочку к дальнейшей работе. Если это старая емкость, тщательно очищаем ее от различных загрязнений и зачищаем следы коррозии.

Теплоаккумулятор, общий видТеплоаккумулятор, общий видТеплоаккумулятор, патрубки. 1 - система отопления. 2 - верхний змеевик. 3 - нижний змеевик. 4 - охлаждение ТА. 5 - группа безопасности. 6 - магниевый анодТеплоаккумулятор, патрубки. 1 — система отопления. 2 — верхний змеевик. 3 — нижний змеевик. 4 — охлаждение ТА. 5 — группа безопасности. 6 — магниевый анодТеплоаккумулятор, патрубки с другой стороны. 1 - термометры Wats. 2 - твердотопливный котел. 3 - термодатчики для контроллера солнечных систем
Теплоаккумулятор, патрубки с другой стороны. 1 — термометры Wats. 2 — твердотопливный котел. 3 — термодатчики для контроллера солнечных систем
Второй шаг

Оборачиваем внешние стенки теплоизоляционным материалом. Хорошо подойдет минеральная вата. Окутанную теплоизоляцией бочку дополнительно обматываем скотчем в несколько слоев.

Третий шаг

Окутываем бак фольгированной пленкой. Для фиксации материала также используем клейкую ленту. При желании обшиваем изолированную конструкцию листовым металлом.

Четвертый шаг

Делаем змеевик, по которому будет транспортироваться теплоноситель. Для этого используем медную трубку длиной 8-15 м (зависит от объема выбранной бочки) и диаметром порядка 20-30 м. Сгибаем трубу в спираль и помещаем внутрь бака. Змеевик соединяется с котлом. В дальнейшем эта спираль будет нагреваться и отдавать полученное тепло воде в баке.

ТеплоаккумуляторТеплоаккумуляторЗмеевик - теплообменникЗмеевик — теплообменникТрубы довольно неплохо зажимаются между шляпками саморезовТрубы довольно неплохо зажимаются между шляпками саморезовПодключение теплообменника
Подключение теплообменникаПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаПодключение теплообменникаУтепление теплоаккумулятораУтепление теплоаккумулятора
Пятый шаг

Делаем патрубки в боковых стенках накопителя. Через один патрубок в бак будет поступать холодная вода, через другой выходить горячая. Патрубки оснащаем кранами для быстрого перекрытия циркуляции воды.

Шестой шаг

Устанавливаем тепловой накопитель и выполняем его подключение.

Для лучшего понимания порядка подключения теплоаккумулятора смотрим на схему.

Важно! Бочку можно ставить только на плиту из бетона. Покупаем готовое изделие либо отливаем основание самостоятельно.

По рассмотренному способу выполняется подключение накопителя к системе обогрева, работающей с использованием 1 котла. В случае применения большего количества отопительных агрегатов, схема существенно усложнится. Систему придется оснастить датчиками давления и температуры, взрывным и предохранительным клапанами и т.д. К сборке подобного агрегата рекомендуется приступать только при наличии соответствующих навыков и должного опыта.

Использование теплоаккумулятора в разных системах обогрева

Схема ГВССхема ГВС

Теплоаккумуляторы эффективно показывают себя при использовании в самых разнообразных системах обогрева. При этом в каждом случае подобный накопитель позволяет существенно сэкономить на отоплении.

Чаще всего тепловыми аккумуляторами комплектуются системы твердотопливного обогрева. Установка будет способствовать более экономичному расходу топлива и эффективному обогреву, а также предотвратит преждевременный износ отопительных радиаторов.

Не лишним будет тепловой аккумулятор и в системе электрического отопления, в особенности в регионах с двойным тарифом за электричество. Ночью, когда электроэнергия продается потребителю по более доступной стоимости, аккумулятор будет накапливать тепло. Днем же можно будет на некоторое время выключить котел и топить силами теплоаккумулятора.

Используются накопители и в многоконтурных отопительных системах. Благодаря ним обеспечивается распределение теплоносителя между контурами. Монтаж патрубков может быть выполнен на разной высоте, что позволит получать воду, нагретую до разной температуры.

Несколько слов о модернизации

Схема подключенияСхема подключения

При необходимости собранный нами тепловой аккумулятор легко модернизируется. Существует несколько способов.

  1. Мы можем установить снизу дополнительный теплообменник, благодаря которому будет накапливаться энергия, получаемая солнечным коллектором. Актуально для современных систем, использующих энергию солнца для обогрева помещений.
  2. Мы можем разделить внутреннее пространство емкости на несколько сообщающихся секций, что обеспечит более выраженное расслоение воды по температурам. Актуально для многоконтурных систем.
  3. Мы можем немного увеличить бюджет и выполнить теплоизоляцию стенок бака пенополиуретаном вместо минеральной ваты. Этот материал позволит дополнительно уменьшить потери тепла.
  4. Мы можем увеличить количество патрубков и подключить накопитель тепла к более сложной системе обогрева, построенной на базе нескольких независимых контуров. Актуально для отопительных систем, обслуживающих большие дома с помощью котлов высокой мощности.
  5. Мы можем установить дополнительный теплообменник для накопления воды. Ее можно будет использовать для различных бытовых и хозяйственных нужд.
Солнечный коллекторСолнечный коллекторАбсорбер частично выгнут буквой UАбсорбер частично выгнут буквой UПрактически замкнут в кольцоПрактически замкнут в кольцоОбщий вид готового теплообменника для самодельного теплоаккумулятора
Общий вид готового теплообменника для самодельного теплоаккумулятора

Теперь вы владеете всеми необходимыми знаниями для самостоятельной сборки, установки, подключения и модернизации теплового аккумулятора.

Удачной работы!

Видео – Теплоаккумулятор своими руками



Теплоаккумулятор Jaspi (л)Время нагрева (час.) при мощности
20 кВт25 кВт30 кВт35 кВт40 кВт45 кВт50 кВт55 кВт60 кВт
500
10002,3
12002,82,2
15003,52,82,3
18003,42,82,42,1
20003,12,72,32,1
24003,22,82,52,22,0
30003,53,12,82,52,3
35003,33,02,7
40003,43,1
45003,5

stroyday.ru

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Экология потребления. Усадьба: Вид пламени горящего домашнего очага во все времена имеет декоративную составляющую уюта и благополучия. Поэтому люди уделяют особое внимание обрамлению горящих поленьев в топках печей или каминов. Но очарование и тепло высокоэффективной печи-камина должно быть подкреплено правильным и обоснованным выбором конструкции.

Вид пламени горящего домашнего очага во все времена имеет декоративную составляющую уюта и благополучия. Поэтому люди уделяют особое внимание обрамлению горящих поленьев в топках печей или каминов. Но очарование и тепло высокоэффективной печи-камина должно быть подкреплено правильным и обоснованным выбором конструкции.

Какая дача без камина

Подмечено, что частный дом приобретет настоящий уют, если будет установлен камин или теплоаккумулирующая печь. Любая теплоаккумулирующая печь это оптимальный микроклимат в зимнее время и украшение дома.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Естественно, чтобы выбрать модель каминной печи, необходимо ориентироваться на характеристики помещения, а именно фундамент и наличие перекрытия. Безусловно, каминные печи, фото которых можно рассматривать часами в интернете, предназначены для любого потребителя:

• печи-камины с духовками

• облицованные печи-камины

• модели, созданные по индивидуальным заказам.


Как правильно выбрать теплоаккумулирующую каминную печь для дома

Но каждая печь каминного типа это проверенная технология, установка опытными мастерами и привлекательный дизайн.

Критерии выбора каминной печи

Выбор теплоаккумулирующей каминной печи необходимо осуществлять по таким критериям:

• материал облицовки печи

• объем и расположение камеры сгорания

• вид прохождения топливного маршрута и способа подачи воздуха.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

У европейских производителей отопительного оборудования жаркий сезон. Необходимо решить задачу повышения теплоаккумуляционных свойств каминных печей, исключив увеличение мощности оборудования. Известно, что традиционный камин, оборудованный закрытой топкой, производит и излучает тепло от пламени через стекло.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Камин быстро нагревает помещение, но по мере прогорания дров в топке теплоотдача быстро прекращается. В печах каминах аккумулирующих тепло интервал времени между закладкой дров и поддержанием температуры нагрева увеличено. Аккумулирование энергии осуществляется передачей тепла материала, которым облицован камин. К тому же, в процессе аккумуляции участвует кожух.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Помещенная в кожух топка такого камина также тепло изолирована, при этом накопленное тепло благополучно идет по пути нагретого циркулирующего воздуха. Удачная комбинация закрытой каминной топки и теплоизолирующей облицовки фабричного производства в итоге дает хороший результат. Например, каминные печи немецкой компании Schmid, оборудованные массивной облицовкой, равномерно отдают тепло в помещение в течение 4-х часов.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Но особый интерес вызывают финские каминные печи. Схема подачи воздуха в топку обеспечивает не только пиролиз древесины, но и высокотемпературное сжигание газов.

Правильное применением и использование свойств кристаллической структуры облицовочного талькохлорита и талькомагнезита позволяет тепловой энергии ориентировано распространяться в конструкции печи каминного типа.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Финские теплоаккумулирующие печи — камины способны поддерживать температуру в течение длительного периода времени (до 36 часов).

Естественно, светлое будущее и благополучная старость, у финских печей, обеспечены.

Финскую каминную печь Tulikivi  можно уверенно назвать лучшей.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

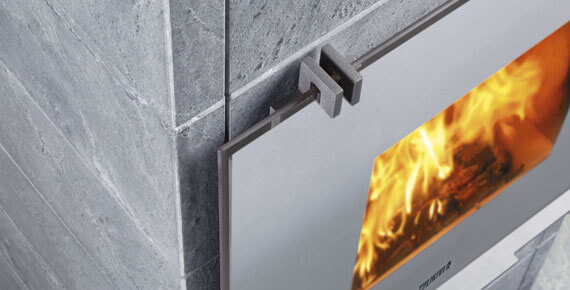

Секрет печей и каминов скандинавов кроется в материале, из которого собраны очаги. Принцип работы каминных печей аналогичен принципу русской печи, когда обогрев происходит за счет конвекции и излучения благодаря внушительной массе и накапливанию тепла.огненный камень Туликиви

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Но по сравнению с традиционной кирпичной или изразцовой печью в каминной печи задействован огненный камень Туликиви – талькохлорит и талькомагнезит. Минерал обладает потрясающими теплоаккумулирующими свойствами, не содержит вредных примесей и радиационный фон отсутствует.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Напомним, что основными характеристиками талькохлорита являются:

• удельная теплоемкость  — 0,98 Kj/Kg°C

• теплопроводность в 2 раза выше, чем у кирпича (6 W/MK)

• коэффициент теплового расширения —  0,001%/°C.

К тому же, уникальная вихревая топка, запатентованная финским производителем, сокращает выбросы до минимума.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Как следует выбирать теплоаккумулирующую печь-камин

Таким образом, исходя из основных характеристик облицовочного материала, выбор теплоаккумулирующих печей-каминов целесообразно производить с учетом теплотехнических параметров. Напомним, что это такие параметры:

•  время теплоотдачи от 20 до 48 часов

•  предполагаемая площадь отапливаемого помещения

•  энергоемкость, КПД, класс дымохода и его расположение, количество дров.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Согласно теплотехническим характеристикам, печи — камины аккумулирующие можно условно разделить на несколько типов:

• печи для небольшой отапливаемой площади (время теплоотдачи до 22 часов, отапливаемая площадь от 20 до 75 кв.м с энергоемкостью до 58 кВт/ч и КПД до 80% с используемым количеством дров 16-18 кг.)

• печи, предназначенные для значительной отапливаемой площади от 40 до 100 кв.м, с временем теплоотдачи до 32 часов, энергоемкостью 77 кВт/ч и КПД 83%, расходом дров до 22 кг для одной топки).

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Легкие модели интерьерных каминов можно устанавливать непосредственно на фундаментную плиту на пол. Фундамент оборудуют со всех сторон камина, исключив тем самым возможность попадания искр и воспламенения.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Кроме того, по окончании монтажа теплоаккумулирующей печь рекомендуется убедиться, что основание конструкции держит вес.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Естественно, кроме теплотехнических и эксплуатационных характеристик следует принимать во внимание габаритные размеры печи камина, общий дизайн и вид дверцы.

Дизайн интерьера с теплоаккумулирующим камином

Старинная финская пословица гласит: «Laita ensin tupaan ja laita uuni, ja sitten tuo vaimo», что в переводе означает: «Сначала поставь избу и сложи печь, а потом приводи жену». Разобравшись с теплотехническими характеристиками выбора печей каминов самое время постараться вписать камин в интерьер частного дома.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

В этом случае не помешает помнить, что любая печь это весомая конструкция (у некоторых моделей вес может достигать 2 тонн). Поэтому расположение печи необходимо продумать. В коллекциях производителей имеются очаги, которые можно располагать возле стен, в углу, в стеновом проеме с возможностью обогрева двух помещений.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Кроме того, немаловажную роль в интерьере будут играть габаритные размеры печи и наличие фундамента.

Облик теплоаккумулирующих печей дополняют различные варианты топочных дверок. Это могут быть прямая, панорамная или эркерная дверцы.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

Преимуществом закругленной формы топки и эркерной дверцы является возможность наблюдать горящий очаг одновременно с обеих сторон. Скандинавская суровость и сдержанность просматривается практически во всех моделях каминов.

Как правильно выбрать теплоаккумулирующую каминную печь для дома

В отличие от классических каминов, оборудованных надстройкой или карнизом, лаконичная элегантность Огненного камня является основным украшением частного дома. опубликовано econet.ru

P.S. И помните, всего лишь изменяя свое потребление — мы вместе изменяем мир! © econet

econet.ru

Кирпичный аккумулятор к железной печке

Удачная и долговечная конструкция приглянулась многим. Одна беда — стальной корпус на чугунных ножках с обложенной кирпичными плитками топкой практически не аккумулировал тепло. Протопил — в доме тепло, а через час-два печь остыла — и опять в доме неуютно и холодно.

Несколько лет назад решил эту проблему, присоединив к печи отопительный щиток, сложенный из кирпича. Общий вид моей печи, присоединенной к трехходовому отопительному щитку. Сразу скажу, что это уже второй вариант конструкции. Первый не прошел испытание временем и от него остался только фундамент.

Дело в том, что в первом варианте щитка положил кирпичи «на ложок», то есть плашмя. Толщина кладки оказалась большой, а сечения дымоходов — маленькими. Печь дымила, щиток очень долго прогревался.

Выяснив в чем дело, старый щиток разобрал и сложил его заново, причем на этот раз кирпичи поставил вертикально на ребро (на длинную сторону) и перечисленные недостатки сразу исчезли. Теперь все работает, как надо.

Конструкцию фундамента подробно описывать не буду, хотя его изготовление — наиболее трудоемкая часть работы. В полу пришлось вырубить проем, в подполе вырыть яму, поставить опалубку и залить бетоном, От уровня пола до высоты примерно в 1 м на фундаменте выложена кирпичная кладка — цоколь 4×1,5 кирпича в плане.

Щиток представляет собой простейший теплообменник и аккумулятор тепла. Он имеет габариты 1000x800x380 мм. Теплоотдача составляет примерно 200 ккал/ч при одной топке в сутки и 500 ккал/ч — при двух. Практически это означает, что помещение объемом 40м3, если протопить печь на ночь, сохраняет к утру температуру 18-20°С при небольших отрицательных температурах на улице.

Кстати, в качестве источника тепла может быть использована не только печь Сущевского, но и любая другая металлическая покупная или самодельная печь. При этом налицо очевидные преимущества перед «цельно-кирпичной» печью: — сложить щиток гораздо проще, чем всю печь. С этой работой справится любой мало-мальски «рукастый» хозяин; — металлическая печь прогревает воздух в помещении намного быстрее кирпичной, в дачных условиях, когда время пребывания в садовом домике часто соизмеримо со временем прогревания кирпичной печи, быстро создает необходимый комфорт; — любая металлическая печь имеет, как правило, одну или две конфорки для приготовления пищи, которых вполне достаточно для дачника-садовода (а в печи Сущевского есть еще и бак для нагрева воды).

Для сооружения отопительного щитка потребовались следующие материалы:

  • 115 штук обыкновенного красного кирпича.
  • Задвижка 150×150 мм
  • Прочистная дверка 130×140 мм.
  • 2 уголка 50×50 мм и длиной по 1 м.
  • Газоотводный патрубок-колено.

Ряды щитка выкладывались последовательно. Сначала к цоколю на стальных анкерах были прикреплены два уголка 50×50 мм и длиной 1000 мм. Крепление этих уголков должно быть достаточно надежным.

www.stroimt.ru
