Печь для топки опилками – принцип работы горелки и особенности отопления — termopaneli59.ru

Содержание

устройство, принцип работы и чертежи

Опилки – доступный топливный материал, который отличается экологичностью, дешевизной, высокой теплопроводностью и длительностью горения. Чтобы эффективно использовать его для обогрева, потребуется отопительное оборудование специальной конструкции.

Отличным вариантом решения является экономная печь на опилках. Она предусмотрена для отопления тепличных и гаражных строений, подсобных, жилых и хозяйственных помещений небольшой площади. Кроме того, подобный агрегат можно соорудить собственноручно из доступных средств: железной бочки, обреза трубы или отработанного газового баллона.

Содержание статьи

По какому принципу работает печь на опилках

Принцип работы печки на древесных опилках длительного горения заключается в основных температурных процессах:

Аккумуляции тепла в результате тления древесного топлива и утилизации газа через него в дымоотводную трубу.
Выделении тепла из тлеющего топлива и выведении пиролизных газов в дымоход через наружный контур после их полного охлаждения.

Медленное горение обеспечивает высокую теплоотдачу отопительного оборудования, сокращение расхода топливного материала и общего количества загрузок.

Одна закладка топлива рассчитана на 8-10 часов тления с аккумуляцией достаточного количества тепловой энергии. Кроме того, подобная печь оборудуется регулятором для дозировки внутреннего объема воздуха в процессе горения.

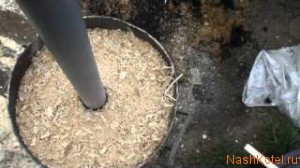

После загрузки опилок в топливное отделение происходит перекрытие всех входных отверстий для снижения притока воздушных масс извне. Процесс тления сопровождается выделением пиролизного газа, который способствует аккумуляции большого количества тепла.

Особенности использования печи

Эксплуатация печей на опилках имеет существенные отличия от традиционных дровяных или угольных устройств. Загрузка топлива осуществляется в специальную топливную камеру, которая полностью заполняется до дымоходной трубы. Сверху на опилочную массу выкладываются тонкие ветки, бумага или ветошь, пропитанная горючей смесью. Далее устанавливается пресс, а камера закрывается крышкой.

После начала процесса горения заслонка остается неподвижной, а устройство находится на прогреве до следующей топливной подачи.

Важно! В печи на древесных опилках длительного горения нельзя делать дозагрузку топлива в середине процесса. Устройство не открывается до момента полного сгорания опилок.

Сам процесс горения начинается в центре заложенной топливной массы, далее переходит на окружности стенок. По мере тления спрессованные опилки существенно уменьшаются в объеме, что и обеспечивает продолжительность горения до 10 часов.

Коэффициент теплоотдачи буржуйки на опилках напрямую зависит от диаметра и объема топливной камеры. Длинные и суженные конструкции обеспечивают ускоренный нагрев, а устройства большого диаметра – медленный и с высокой теплоотдачей.

Положительные характеристики печей на опилках

Отопительные агрегаты имеют ряд положительных характеристик:

Продолжительность процесса горения при одной закладке опилок от 8 до 18 часов.
Автономная работа без необходимости человеческого контроля.
Эргономичный корпус и небольшой вес.
Высокая теплоотдача за короткий промежуток времени.
Не требует обустройства дополнительного фундамента.
Возможность закладки различного типа топливного материала – опилок, дров, щепок и пеллет.
Долговечность, безопасность и надежность эксплуатации.
Полное сгорание топлива и минимальное количество золы.
Пониженное дымовыделение.
Простота сборки в домашних условиях из подручных материалов.
Доступная стоимость изготовления.
Возможность использования для организации горячего водоснабжения и приготовления пищи.

Существенных недостатков у подобных самодельных печей практически нет. Единственный негативный момент заключается в том, что они абсолютно неэффективны для обогрева больших площадей.

Печь на опилках длительного горения

Стандартная печь длительного горения на опилках имеет достаточно простую и эргономичную конструкцию. В состав оборудования входят следующие конструктивные элементы:

Камера для загрузки топливного материала.
Поддувало для подачи воздуха.
Дымоходная труба, оснащенная заслонкой.
Защитная крышка.

Минимальный набор элементов обеспечивает быстрое изготовление печной конструкции, а готовая печь получается экономичной, безопасной и надежной.

К отличительным особенностям подобных конструкций относят следующее:

Горение осуществляется с верхней в нижнюю часть топки.
Воздушный распределитель обеспечивает получение дополнительного тепла. Распределительный узел подсоединен к телескопической трубе, поэтому по мере тления топлива пресс опускается на дно камеры под собственным весом.
Конструкция не требует частого удаления золы.
Контроль над уровнем тяги внутри печки осуществляется при помощи задвижки. Поджиг топлива выполняется при открытом корпусе, после чего устанавливается воздушный распределитель и крышка.
Контролируемая подача воздушной смеси обеспечивает правильное тление топлива и хорошую газогенерацию.

Заводские аналоги печей оснащены системами автоматического управления процессом горения, вентиляторами и прочими устройствами. Кроме того, они обеспечивают длительное поддержание оптимальной температуры нагрева воздуха без дополнительной закладки топлива.

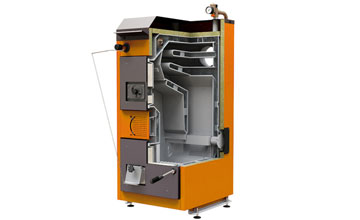

Котел на опилках для водяного отопления

Часто в качестве основного теплового источника в системах отопления применяются котлы на древесных опилках или щепе.

Конструктивно котел на опилках длительного горения состоит из таких функциональных элементов:

В нижней части корпуса располагаются колосник и зольник (отделение для сбора золы). Некоторые модели устройств в этой части подсоединены к топливному автомату.
В средней части располагается топочное отделение, в котором осуществляется горение топливного материала. Здесь же предусмотрены специальные входные отверстия или воздушный нагнетатель для равномерного горения опилок.
Над топочным отделением расположен нагревательный модуль.

Важно! Автоматические пиролизные котлы для систем автономного отопления рассчитаны на загрузку рассыпных древесных отходов, но существуют модели, которые можно топить только при помощи прессованного сырья в пеллетах.

Современные модели котлов оснащены надежной системой автоматического управления для контроля над теплотехническими процессами внутри оборудования.

К основным преимуществам котла длительного горения относят:

Возможность загрузки различного топлива: щепы, опилок или прессованной стружки.
КПД на уровне 85-90%.
Высокая эффективность нагрева воздуха.
Широкая сфера использования – для отопления, горячего водоснабжения, приготовления пищи.

Технология изготовления самодельной печи на опилках

Самодельный вариант отопительной печи можно изготовить из объемной металлической или чугунной бочки без механических повреждений и следов коррозии. По желанию ее можно заменить:

Газовым баллоном.
Листовой сталью.
Отрезом трубы.
Объемным огнетушителем.

Дополнительно для сборки потребуются следующие материалы:

Трубные обрезы, арматурные прутья или швеллеры для ножек.
Металлические круги по диаметру емкости толщиной до 6 мм.
Металлическая дверка (самодельная или готовая).
Труба диаметром 10 см, длиной на 20 см больше высоты бочки.
Труба для дымоотвода – диаметр 10 см, длина 5,5 м.

Необходимый набор инструментов:

Болгарка, резак.
Оборудование для сварки.
Молоток.
Приспособления для измерения – рулетка и строительный уровень.

Самостоятельная сборка устройства выполняется в соответствии с подготовленным чертежом и предусматривает следующие этапы:

Подготовка топливного бака. Верхушка емкости срезается по предварительно нанесенной разметке. Аналогичным образом удаляется днище, из которого можно сделать защитную крышку для отопительного прибора.
Сооружение днища печи. Из листовой стали выполняется заготовка по диаметру топливной камеры. По центру заготовки вырезается отверстие под трубу диаметром 10 см для подачи воздушной смеси.
Изготовление трубы для подачи кислорода в топливную камеру. Для этого используется удлиненная труба, в которой болгаркой проделываются продольные канавки или перфорация.
Труба с перфорацией устанавливается в центр днища и фиксируется сваркой. Далее изготавливается крышка с центральным отверстием с диаметром, равным диаметру трубы (крышка устанавливается на трубу). Дополнительно вырезается краевое отверстие для усиления тяги, на которое устанавливается заслонка. Крышка для трубы оснащается дужками для удобства эксплуатации.
Установка дымохода. В верхней части емкости проделывается отверстие под диаметр трубы. К нему приваривается патрубок, который будет соединять дымоходную трубу с печью при помощи хомута.
К днищу печи привариваются опоры из выбранных материалов.

Процесс самостоятельной сборки пиролизной печи на опилках при соблюдении всех условий достаточно прост в освоении даже для начинающего мастера. Технически грамотно изготовленное устройство способно обеспечить быстрый и экономичный нагрев небольших помещений при экономном расходе топлива.

sdelatbanyu.ru

чертежи, пошаговое руководство + фото

Для создания комфортной температуры в небольшом помещении, например, гараже или хозяйственной постройке, необязательно бежать в магазин за обогревательным прибором. Можно обойтись минимальными тратами, если построить своими руками печь на опилках. Для её сооружения можно использовать подручные материалы. Она в состоянии обеспечить теплый микроклимат на площади 50 м² при минимальных затратах ресурсов.

Печь на опилках станет выгодным изобретением

Общая информация

От обычных печей конструкции длительного горения имеют определенные отличия. Но принцип, по которому они работают, один и тот же. Он заключается в выработке тепловой энергии во время процесса пиролиза — воздействия на древесину при незначительном количестве кислорода в условиях высокотемпературного режима. В результате возникает ситуация, когда топливо (опилки или щепы) не горит, а просто тлеет. Это позволяет свести к минимуму число загрузок.

Основным продуктом, образующимся при эксплуатации печи, является раскаленный газ. Он содержит: метан, водород, угарный газ и др. Благодаря ему обеспечивается нагрев стенок конструкции, от которых тепло передается окружающему воздуху в помещении. В результате возникает комфортная атмосфера.

Подробнее о том, как сделать печь горением 24 часа на одной загрузке:

Главные характеристики

Печь на щепе длительного горения является вполне самостоятельным оборудованием, эффективным для обогрева помещений небольшой площади.

Для его использования можно применять самое разное твердое топливо:

Дрова.
Уголь.
Опилки.

Их стоимость невысокая и доступна для каждого. По этой причине именно эти виды обычно загружают в системы розжига этих установок. Чтобы создать процесс тления, опилки необходимо тщательно утрамбовать. Это необходимо для того, чтобы количество воздуха между частицами было минимальным.

В обычной печке процесс горения протекает интенсивно при большом объеме кислорода. При этом происходит выделение тепла в большом объеме. Вследствие этого расход дров заметно возрастает. В результате приходится прибегать к дополнительной загрузке топлива. Экономии ресурсов в этом случае не возникает. Просто излишки тепла будут уходить через дымоход. Если же объект обогревается при помощи конструкции длительного горения, то тепловая энергия возникает вследствие процесса тления.

Как сделать экономную печь длительного горения:

Устройство установки

В своем составе такое оборудование имеет специальную заслонку. С её помощью осуществляется дозирование воздуха, поступающего в камеру сгорания. При тлении опилок возникает топочный газ c образованием большого количества тепла.

Выделяют две разновидности оборудования длительного горения:

Первая предполагает подъем печного газа при сгорании топлива вверх, через спрессованные опилки с последующим попаданием в дымоход.
Другой его вид отличается тем, что газ, поднимаясь, оказывается во внешнем контуре. Именно там происходит его остывание, после чего через всё тот же дымоход он утилизируется.

Обычная модель печи длительного горения включает определенный набор компонентов. Благодаря им обеспечивается эффективный обогрев и экономия топлива.

Наиболее значимыми в её составе являются:

Топливный бак. Он снабжен заслонкой, с помощью которой можно регулировать поступление в камеру розжига первичного воздуха.
Камеры дожигания. Они имеют отверстия, через которые в топку поступает вторичный воздух.
Дымоход.

Благодаря таким особенностям устройства, обеспечивается процесс тления опилок. При создании установки оптимальным является вариант с вертикальной загрузкой топлива, обеспечивающий удобство при использовании.

Особенности использования

Для того чтобы в конструкцию отопительного прибора загрузить топливо, необходимо снять крышку и прижимной круг вместе с трубой. На дно следует засыпать опилки до уровня дымохода. После этого нужно выполнить утрамбовывание. Поверх топлива следует уложить веточки, а на них бумагу.

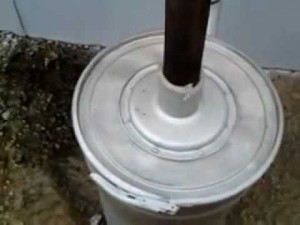

Далее сверху устанавливается прижимной круг, а затем конструкция закрывается крышкой. Когда начинается процесс горения, происходит перекрытие воздушной заслонки. Затем печь можно спокойно оставить на 6 часов. По прошествии этого времени выполняется следующая загрузка топлива.

Чертеж печи:

Когда процесс тления опилок запущен, запрещено раньше времени подбрасывать очередную порцию. Пока не произойдет полное сгорание засыпать новое топливо нельзя. Если пренебречь этой рекомендацией, то сила горения может увеличиться или снизиться. При этом процесс теплообразования также изменится. Горение начинается в нижней части оборудования и постепенно распространяется по сторонам. По мере прогорания опилок они будут опускаться на дно.

Чертеж для изготовления печи на опилках своими руками

К топливу, используемому в таком оборудовании, предъявляются определенные требования. Главное — обеспечить тщательную прессовку опилок в камере сгорания. При изготовлении установки ее размеры выбираются с ориентацией на время тления топлива. Если загрузить в печку диаметром 30 см опилки, то необходимость в добавлении новой порции не будет возникать в течение 6 часов. Количество тепла, образующегося во время горения, во многом определяется такими параметрами оборудования, как:

Глубина печки.
Диаметр конструкции.

Если изделие является высоким и узким, то горение будет происходить быстрее по сравнению с изделием, у которого имеется большой диаметр. В такой конструкции процесс будет более продолжительным, а количество образующего тепла будет больше.

Преимущества оборудования

Эта разновидность печного оборудования имеет определенные достоинства. Именно благодаря им оно по-прежнему востребовано.

Его главными преимуществами являются:

Значительная продолжительность работы печки на одной закладке. В зависимости от используемой модели, процесс горения может длиться 6-20 часов.
Автономность работы. При обогреве помещения с использованием такой конструкции постоянный контроль за ней не требуется.
Незначительные габариты и малый вес.
При размещении установки нет необходимости в создании фундамента.
Длительный простой устройства никак не влияет на срок службы. Это особенно значимо, если оно применяется на даче.
Полное сжигание топлива и минимальное количество золы.
При работе оборудования дым образуется в минимальном количестве.
Возможность изготовления конструкции своими руками из доступных материалов. Часто вполне хватает подручных средств для того, чтобы получить в распоряжение такое полезное изделие.

В этом видео вы узнаете, как изготовить печь длительного горения:

Если говорить про недостатки, то каких-то серьезных минусов у печей длительного горения нет. Однако имеются условия, в которых они являются не самым лучшим выбором. Для больших домов такие приборы не подходят. Основное их назначение — создание теплой атмосферы в постройках небольшой площади.

Изготовление своими руками

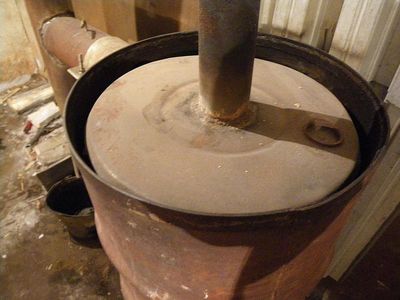

Довольно часто печка на опилках своими руками изготавливается из стальной бочки объемом 200 л. На ней не должно присутствовать следов ржавчины. Также для создания установки можно использовать пропановый баллон или отрезок стальной трубы. В некоторых случаях её допустимо изготавливать из старого огнетушителя. У заготовок самым важным параметром является толщина стенок. От неё во многом и будет зависеть, каким будет срок эксплуатации самодельного оборудования.

Кроме основы для установки, потребуются и другие материалы:

Если основа круглая, то необходим материал для ножек: обрезки трубы или обычный швеллер.
Два стальных круга. По размеру они должны быть идентичны диаметру бочки. Толщина стенок у них должна составлять 5 см.
Готовая дверца.
Труба на 15 см длиннее, чем бочка и имеющая диаметр 100 мм.
Труба длиной 5 м с диаметром 100 мм. Она будет использоваться для устройства дымохода.

Из инструментов для создания печки потребуются: болгарка, сварочный аппарат, молоток. Также необходимы рулетка и уровень.

Печь для сжигания опилок своими руками следует изготавливать только на основании заранее созданного чертежа. С ним необходимо внимательно ознакомиться до начала мероприятия. Только после этого можно переходить к активным действиям.

Заранее подготовленный чертеж облегчит работу

Процедура изготовления начинается с подготовки бака для загрузки топлива. Необходимо обрезать верхнюю часть бочки. Перед этим стоит провести точную разметку. Тогда риск испортить заготовку будет исключён. Перед вырезанием нижней части разметка тоже обязательна. Дно не стоит выбрасывать, поскольку оно потом будет применено в качестве крышки.

В этом видео вы узнаете как сделать печь своими руками:

Следующим этапом идет изготовление дна будущей установки из стального листа. Его необходимо вырезать по диаметру топливника. В центре следует проделать отверстие, которое по диаметру должно соответствовать подводящей трубе.

Изготовление трубы, по которой в зону горения будет поддаваться кислород — следующий этап работ. Для этого необходима заготовка, которая по длине превосходит топливник, а по диаметру она должна быть аналогична ему. С помощью болгарки следует прорезать в трубе продольные линии или же устроить перфорацию. Для выполнения операции необходимо использовать дрель. Всего необходимо сделать 50 отверстий.

Такая печь сможет функционировать на самом разном топливе

Далее перфорированную трубу необходимо вставить в середину дна, после чего основательно приварить. Следующим шагом следует вырезать крышку. В ней нужно сделать отверстие, расположенное по центру. Оно должно быть подогнано по диаметру трубы. Возле края тоже стоит устроить дополнительное отверстие. С его помощью будет контролироваться тяга и доступ воздуха. В этом месте необходимо установить подвижную заслонку. Для удобства использования следует оборудовать эту деталь дугами.

Конструкция дымохода устраивается из трубы и патрубка с диаметром 200 см. Между собой они соединяются с помощью хомута. Патрубок необходимо закрепить в верхней части топливника рядом с боковым выходом. После выполнения этой работы на него следует надеть трубу.

Затем печку нужно установить на опоры. Для их изготовления используется металлический профиль, который приваривается к корпусу.

При работе оборудования происходит его сильный нагрев. По этой причине печку не следует устанавливать рядом с материалами, которые относятся к классу горючих. Обслуживание устройства можно проводить, предварительно надев рукавицы. Также не следует допускать нарушений правил безопасности.

Важные моменты

Работая над созданием печи длительного горения своими руками, нужно знать про отдельные нюансы этого процесса.

Алгоритм сбора печи

О них хорошо осведомлены профессионалы, имеющие опыт в этом деле:

При сборке дымохода необходимо действовать в направлении, противоположном движению продуктов горения.
Следует устроить такую конструкцию, которую можно легко разобрать для очистки от отложений.
Перед началом эксплуатации печку на опилках необходимо протестировать в различных режимах. Следует выяснить наиболее подходящий температурный режим использования, а также оптимальное количество топлива, которое можно загружать в камеру розжига.
Процедура изготовления такого оборудования не представляет большой сложности, если имеются необходимые материалы, а также присутствует определенный опыт в подобных работах.

Для того чтобы получить установку, которая прослужит длительное время, следует во время её изготовления соблюдать точность размеров и применять качественные материалы. Во время использования устройства нужно помнить, что оно является пожароопасным, поэтому устраивать с ним разнообразные эксперименты не следует.

Печь на опилках длительного горения своими руками прекрасно подходит в качестве отопительного прибора в гараж или мастерскую. При самостоятельном изготовлении установки затраты минимальны. Даже с помощью подручных материалов можно создать эффективное оборудование для обогрева. Нужно только соблюдать порядок выполнения работ, а само мероприятие проводить, ориентируясь на заранее разработанный чертёж. В этом случае можно получить буржуйку, которая обеспечит теплый микроклимат в помещении при минимальном расходе топлива.

kaminguru.com

Печка длительного горения на древесных отходах (опилках, щепе, ветках)

Отопить подсобное помещение, теплицу, мастерскую, гараж можно печкой, в которую затрамбовываются опилки и другие отходы древесной промышленности. В некоторых регионах их можно изыскивать бесплатно, или предельно дешево, поэтому подобные печки популярны. К достоинствам можно отнести и то, что к данной печи, после ее растопки, можно не подходить в течении всего периода горения топлива, который можно растянуть на 12 часов и более.

Конструкция печи на опилках

Горение топлива происходит в емкости круглой или квадратной формы примерно 100 литров объемом, который считают оптимальным по продолжительности работы на одной закладке, и по возможности сжигания всего заложенного объема. В днище емкости по центру сделано круглое отверстие примерно 110 мм в диаметре для подачи воздуха.

Эта емкость помещается в другую с большими размерами, такую, чтобы между их бортами был зазор не меньше 50 мм. Например, можно взять две бочки – одну на сотню литров, а другую на 180 л.

В большой емкости на днище по центру установлен зольник-поддувало – продолговатый ящик, при этом дыра в первой емкости оказывается прямо над этим поддувалом. Таким образом воздух заходит в малую емкость снизу.

Вверху большой емкости по кромке бортов сделан песчаный замок, на который устанавливается крышка. Для этого по периметру приварен уголок, образовавшийся желоб засыпан песком. На него опираются борта крышки, поэтому обеспечивается герметичность.

Для квадратной формы оптимальными размерами считаются 40х40 см для внутренней емкости, и 50х50 см для наружной, при высоте 1 метр или чуть больше.

Как работает печка длительного горения на опилках

В отверстие по центру малой емкости устанавливают длинную трубу диаметром 100 мм или больше (от диаметра зависит мощность горения), далее, — емкость засыпается опилками, в которые можно подмешать более крупные древесные элементы, опилки трамбуются, после чего труба аккуратно извлекается. В печке оказывается закладка топлива со сквозным отверстием по центру.

Остается поджечь закладку снизу, для этого в зольный ящик закладывается щепа и поджигается. Топливо выгорает от центра к краям, воздух подается снизу, проходит через топливо и уже раскаленные газы опускаются вниз между бортами большой и малой емкостей, и уходят на дымоход, подключенный в нижней части большого корпуса.

Таким образом печка обладает изначально немалой площадью корпуса, что только повышает процент отданного количества тепла.

Как работает печка на опилках – смотрите видео.

Можно ли согреться от буржуйки — реальная мощность печки на опилках

Сколько энергии заключается в засыпанных опилках?

Примем в среднем теплотворность сосновых крупных опилок как 2,5 кВт/кг.
Масса опилок, находящихся в бочке, – около 20 кг, при их насыпной плотности около 200 кг/м куб, и объеме засыпки примерно 100 литров.
Энергия от сгорания всего объема – 50 кВт.
Если сжигание растянуто на 12 часов, то в среднем получим 4 кВт/час.

С учетом КПД не больше 50%, получаем реальную теплоотдачу нашей печки не более чем у электрического обогревателя на 2,0 кВт. Чего в принципе достаточно для прогрева гаража или мастерской средних размеров, при этом значительно дешевле электрического отопления.

Но получить большую энергоотдачу и быстро прогреть холодное помещение, используя именно опилки, конечно, не получится….

Пути повышения энергоотдачи

Иногда нужно получить большую мощность, например, 5 кВт вместо 2-х, — достигнуть этого не сложно.

Применять сухие опилки, подсушенные длительное время в тепле, их реальная теплотворность может быть до 1,5 раза больше чем у влажных.
Перекладывать опилки мелкими сухими дровами, их теплотворность еще выше – до 4,0 кВт с кг.

Сжигать быстрее, — сделать больший диаметра отверстия в закладке, – увеличивается и первоначальный объем горения топлива, дать максимальное количество воздуха…

Помимо увеличения количества и качества топлива можно повысить и энергоотдачу самой конструкции, т.е. КПД.

На корпусе сделать вертикальное оребрение.
Большую протяженность дымохода оставить внутри помещения – сделать наклонный дымоход к дальней стене с лючками для очистки сажи.

Для быстрого прогрева помещения и повышения энергоотдачи в печь можно положить небольшую закладку дров, которые сгорят весело…

Еще видео о конструкции печки на опилках и особенностях работы

teplodom1.ru

Как самому сделать печь на опилках?

С повышением цен на энергоносители все большее количество людей задаются целью получения как можно большего количества энергии из источников, ранее считавшихся бросовыми. При этом в качестве топлива рассматривается отработанное масло, бытовые отходы, старые автомобильные покрышки.

Сегодня мы поговорим, как устроить печь на опилках недорого и своими руками, причем это будет агрегат, работающий по принципу длительного горения.

Ведь ни для кого не будет секретом, что в нашей стране существуют регионы, где щепу и опилки можно использовать для отопления практически даром, если не считать расходов на их доставку.

Меньше площадь – меньше тепла

Существуют печи длительного горения с подключенными водяными и воздушными контурами. Благодаря этому, печь на опилках позволяет отапливать достаточно большую площадь.

Мы в статье об отопительных печах для теплиц уже рассматривали вариант печи на опилках, сделанный своими руками, но данный вариант печи способен отапливать сравнительно небольшую площадь, и это обусловлено не отсутствием водяного или воздушного контура, а небольшой площадью использования горячих газов.

На рисунке представлены чертежи данной печи.

Печь, работающая на опилках, из 200-литровой бочки

Площадь нагрева печи

Как видно, при полной загрузке тепловая площадь печи составляет примерно 1/3 общей площади. На рисунке эта область выделена красной штриховкой.

При такой компоновке существует потеря тепловой энергии, уходящей через дымоход. Конечно, можно попытаться получить как можно больше тепла, увеличив длину прохождения дымохода через отапливаемое помещение. Но это не совсем рационально, а в отдельных случаях попросту невозможно из-за конструктивных особенностей помещения и его площади.

Данная печь на опилках длительного горения хороша своей простотой, ведь по большому счету изготовить ее можно в течение нескольких часов из подручных материалов.

Решение проблемы – устройство контура

Но сегодня нас интересует печь на опилках длительного горения, которую можно использовать для отопления помещений как можно большей площади.

Конечно, потребуется установка водяного или воздушного контура, но вначале давайте решим вопрос: а можно ли в печи данного типа увеличить тепловую площадь без увеличения длины дымохода?

Устройство наружного контура

На первом представлена печь длительного горения с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь на опилках. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.

На первом представлена печь с внешним дымовым контуром. Устройство полностью повторяет ранее представленную печь. Единственное изменение состоит в контуре, через который проходят горячие дымовые газы, и нижнем расположении дымохода.

Как видим, изменения позволили значительно увеличить тепловую площадь печи длительного горения без увеличения длины дымовой трубы. Объем топки остался неизменным.

Как видим, изменения позволили значительно увеличить тепловую площадь печи без увеличения длины дымовой трубы. Объем топки остался неизменным.

Внутренний контур печи на опилках

Во втором случае внутренний контур устроен внутри существующей печи. Тепловая площадь тоже увеличилась. Единственный недостаток данной установки — это уменьшение загрузочного объема опилок.

Но есть и преимущество: устроить такой контур не составит большого труда, единственное что потребуется, — это установка внутрь 200-литровой бочки меньшего диаметра и перестановка дымохода.

Как видим, небольшая доработка позволит значительно повысить эффективность использования такой на первый взгляд простой печи.

Новая система на старых принципах

Котел на опилках с регистром подключения к радиаторной системе отопления

Но и это еще не все. Печь самодельная на опилках позволяет создать еще более эффективные конструкции.

На снимке представлен котел длительного горения с возможностью подключения к системе водяного отопления. Что примечательно, котел можно изготовить своими руками, работает он на опилках, мелкой щепе и различных бытовых отходах. Но конечно, в первую очередь он предназначен для работы на опилках.

Крышка с поддувалом

При более внимательном рассмотрении наши читатели заметят некоторое сходство данного котла с печкой «бубафоня». Но это не совсем так.

Проходящая через крышку труба хоть и является поддувалом, но не имеет форму поршня и при работе котла совершенно неподвижна. На данном рисунке представлен полностью заправленный котел. Как видно, труба утоплена почти полностью внутрь, у «бубафони» она бы значительно выступала из котла.

Материалы для устройства

Давайте рассмотрим, как сделать такую печь на опилках своими руками.

Для его изготовления, без регистра, потребуется:

Труба диаметром 400 мм, толщина стенки 10 мм. Можно, конечно, использовать и более тонкую стенку, но тогда срок службы котла значительно сократится.
Труба для поддувала диаметром 76 мм. При прогорании ее всегда можно заменить, поэтому толщина стенки не имеет большого значения.
Металл для крышки толщиной не менее 10 мм. При этом крышку необходимо усилить по краям. В противном случае ее поведет от высокой температуры.
Труба для дымохода диаметром 100 мм.

Внутренняя начинка

Котел в разобранном виде

Как же устроен данный котел?

На рисунке видно, что котел состоит из трех частей:

Котла с регистром и дымоходом.
Крышки котла.
Трубы поддувала.

В таком положении котел находится перед загрузкой топлива.

Строим котел на опилках

Как сделать такой котел самостоятельно?

К трубе диаметром 400 мм с одной стороны приваривается заглушка. Это будет днищем котла. Высота котла зависит от ваших потребностей. Рассчитывайте таким образом, что при нормальной работе одного мешка опилок хватает на 8-10 часов.

Наш совет: котел высотой 1500 мм с полной заправкой способен работать до 40 часов без перезарядки.

Из металла толщиной 10 мм вырезается крышка.
На снимке выше видно, что она выполнена в виде многоугольника, это не принципиально, просто так намного легче вырезать толстый металл, если вы используете гильотину.
Ровно посередине крышки необходимо вырезать отверстие такого диаметра, чтобы в него свободно вставлялась труба диаметром 76 мм. Зазор не должен быть слишком большой.

Наш совет! Вырезать в толстом металле совершенно ровное отверстие в домашних условиях довольно затруднительно. Поэтому на токарном станке изготовьте толстую шайбу. Она должна свободно надеваться на 76-ю трубу и одновременно прикрывать неровности в отверстии крышки. Приварив электросваркой шайбу к крышке, вы получите совершенно ровное отверстие, в которое идеально входит 76-я труба.

Сбоку в верхней части корпуса котла необходимо приварить отвод для дымохода из трубы 100 мм.

Изготовление поддувала

Устройство поддувала

В основном котел готов. Осталось изготовить поддувало.

На рисунке видно, как оно устроено.

Из трубы диаметром 76 мм отрезается кусок длиной, равной высоте котла.
В нижней части привариваются 3 или 4 куска арматуры или стального прута таким образом, чтобы поддувало увеличивалось в длине на 100-150 мм. Это как раз то расстояние, на которое оно возвышается над крышкой.
С помощью шлифовальной машинки в поддувале прорезаются отверстия длиной 100 мм и толщиной 5-7 мм. Количество напрямую зависит от диаметра трубы корпуса и его высоты. Они расположены на 1/3 поддувала.

Как правильно загружать топливо?

Топка и дымоход

На рисунке показана пустая топка. Как работает печь и как ей пользоваться?

В отличие от, к примеру, «бубафони», труба поддувала вставляется сразу в топку штырями вниз. Они должны упираться в днище, при этом поддувало располагается по центру.

Начинается загрузка топлива.
Топливо загружается до уровня дымохода.
Опилки необходимо утрамбовывать.
Чем лучше утрамбованы опилки, тем эффективнее работает печь, и это значительно сказывается на продолжительности работы.
При этом по мере трамбовки и загрузки топлива поддувало необходимо слегка раскачивать в стороны, чтобы образовался небольшой зазор между поддувалом и утрамбованным топливом.
В противном случае процесс разжигания значительно затянется.

Топливо загружено — запуск

Готовый к работе котел

Можно поджигать топливо.
Поджигать можно и без установленной крышки, но лучше крышку установить сразу, а в поддувало плеснуть немного отработки с керосином или бензином, достаточно 50 г.

Наш совет: для регулировки тяги на поддувале можно установить заслонку в дымоходе.

После того как топливо загорится, необходимо прикрыть заслонку на ¾ отверстия.
Через 2-3 минуты заслонку необходимо слегка открыть и отрегулировать нужную подачу воздуха.
Когда печь выйдет на рабочий режим, можно будет услышать ровное гудение. С помощью заслонки регулируется режим работы печи.

Устанавливаем регистр для теплоносителя

Установленный регистр

Теперь можно подумать о подключении котла к системе отопления. Для этого потребуется на выходе из котла дымохода установить регистр.

На рисунке хорошо виден установленный регистр с подключенной подачей и обраткой, соединенной с центральной отопительной системой. Это один из вариантов, вы можете использовать совершенно другой. Главное, чтобы он соответствовал тепловым параметрам изготовленного вами котла и полностью удовлетворял объему установленной радиаторной системы отопления.

Мы не будем подробно останавливаться на устройстве регистра. Скажем одно: чем ближе к котлу он установлен, тем эффективнее он работает.

Трубопроводы, подключенные к регистру

Основные правила теплоизоляции

Но это еще не все. Можно значительно повысить эффективность работы котла, если выполнить его теплоизоляцию.

Мы много раз рассказывали на своих страницах о теплопроводности материалов. В статье Железная печь для бани своими руками – знание сила есть видео, где доступно рассказывается о таком эффекте, как тепловое излучение.

Кратко отметим, что при работе любой печи образуется тепловое излучение, свободно проходящее через металл. Если бы наш котел работал без регистра, это было бы замечательно, он легко бы обогревал помещение, в котором установлен.

Но ведь наш котел направлен в основном на нагрев теплоносителя, проходящего через регистр, установленный на дымоходе.
Значит, нам совершенно не нужны потери тепла, уходящие через его стенки, их необходимо направить в дымоход.

Тепловое излучение без потерь

В вышеуказанной статье и в видео этот вопрос подробно рассмотрен. Становится понятным, что обкладка котла кирпичом вплотную к его стенкам создаст переизбыток теплового излучения в топке котла, которое вместе с отработанными, горячими газами устремятся в дымоход. Что нам и нужно, а установленная в дымоходе после регистра заслонка позволит хорошо регулировать работу котла и нагрев теплоносителя.

Можно обложить котел и регистр базальтовой ватой, а сверху сделать кожух из жести.

Устройство котла на постоянной основе

«Подземная» установка котла с теплоизоляцией

Если в вашем регионе с опилками нет проблем, а такой способ отопления является самым выгодным, можно установить данный котел более рационально и удобно.

На рисунке показана схема установки котла:

Для его устройства вырыт котлован соответствующего размера.
На дне котлована устроен фундамент.
Стенки котлована необходимо укрепить от обсыпания.
Котел устанавливается в котлован.
Вокруг котла, внутри котлована, устраивается теплоизоляция.
Крышка котла теплоизолируется отдельно, чтобы ее можно было снимать.
Подключаются трубопроводы теплоносителя.
Регистр также утепляется.
Подсоединяется дымоход.
Котел готов к работе.

Обслуживание? Без проблем!

Как видно из рисунка, достигается прекрасная теплоизоляция котла и намного облегчается обслуживание. При достаточно высоком котле загрузка топлива не совсем удобна, а в данном варианте не представляет ничего сложного.

Достаточно открыть крышку, находящуюся почти на уровне пола, и можно загружать топливо.

У многих может возникнуть вопрос: как чистить котел? Смеем вас заверить, проблем не возникнет.

Во время работы котла топливо сгорает полностью.
В конце остается маленькая горстка пепла, помещающаяся в один совок.
Думается, что для человека, который делает сам печи на опилках, не составит большого труда сделать щетку и совок на длинной ручке.

А можно установить котел снаружи?

Что еще стоит отметить, установить котел таким образом можно вообще снаружи отапливаемого помещения. Просто потребуется установить сверху короб и хорошо утеплить трубопроводы. В таком варианте котел вообще не доставит хлопот и не займет лишнего пространства в помещении.

Рассмотрев вопрос об устройстве котла на опилках, собранного своими руками, становится понятно, что при определенных навыках и знаниях из простого агрегата может получиться вполне приличный котел отопления.

Электроника в помощь

Мы подали идею и рассмотрели один из вариантов. Но при желании можно еще усовершенствовать данный агрегат:

Установить заслонку регулировки тяги котла с электроприводом.
Установить датчик температуры.
Установить интеллектуальный термостат.

Соединив все это в одну цепь, можно получить котел, способный с успехом поддерживать заданную температуру.

Знания и навыки — залог безопасности и успеха

Установка высокоэффективного регистра способна еще больше увеличить КПД и вполне позволит отапливать данной системой даже небольшой дом.

В заключение несколько слов о безопасности. Собирая котел своими руками, выполняйте все работы качественно и аккуратно. Особенно это относится к сварке и работе со шлифовальной машинкой.

Если вы не обладаете достаточным опытом в работе с данными видами инструментов, лучше пригласите знакомого или наймите специалиста, который сможет выполнить эти виды работ.

Помните, что любая печь и котел являются пожароопасными агрегатами, при неправильной эксплуатации которых последствия могут быть катастрофическими.

Удачи и тепла вашему дому!

sdelaikamin.ru

Печь длительного горения на опилках своими руками

Печи и котлы для работы на опилках

Существует 2 вида топок, которые отличаются по способу подачи воздуха:

сверху, через опускающийся воздуховод;
снизу, через заранее сделанный канал в опилках.

Самые известные печи и котлы первого типа – это устройства под маркой Стропува. Их выпускают как в виде печей, так и котлов.

Как мы уже говорили в статье (Топливо из опилок), отличие между печами и котлами в том, что первые греют воздух напрямую, а вторые нагревают теплоноситель. Затем теплоноситель, в роли которого может быть, как вода, так и воздух, поступает по трубам в комнаты и обогревает их.

С опускающимся воздуховодом

Печи и котлы длительного горения Стропува устроены так:

корпус выполнен из трубы диаметром 50–70 см;
в этом корпусе прорезаны две дверцы – загрузочная сверху и прочистная снизу;
через крышку проходит телескопическая труба (в самодельных устройствах ее заменяет обычная труба большой длины) – воздуховод;
к нижней части воздуховода приварен стальной круг толщиной 10 и шириной немного меньше внутреннего диаметра корпуса;
к верхней стороне диска прикреплены цепочка или стальной тросик для подъема воздуховода;
к нижней стороне диска приварены уголки или швеллеры, создающие оптимальный зазор между диском и топливом;
отверстие для выхода дыма сделано немного выше прочистной дверцы.

Работают на опилках такие котлы и печи так:

подняв с помощью тросика или цепочки воздуховод, печь или котел загружают опилками, максимально утрамбовывая их;
загрузив опилки, сверху укладывают растопку – бумагу и различные щепки;
дождавшись, когда растопка разгорится, опускают воздуховод и закрывают загрузочную дверку;
подачу воздуха устанавливают на максимум, из-за чего верхний слой опилок разгорается и печь/котел переходит в рабочий режим;
огонь и дым поднимаются через пространство между диском и корпусом и нагревают как воздуховод, так и корпус;
печь начинает излучать тепло, а котел нагревает водяную рубашку;
по мере прогорания опилок их уровень становится все ниже и следом за ним опускается воздуховод, такая система обеспечивает постоянный приток воздуха в зону горения и оптимальный режим сжигания топлива.

С нижним подводом воздуха

Котлы и печи без опускающегося воздуховода устроены и работают несколько иначе. У них воздуховод подходит к топке снизу.

Такие отопительные устройства загружают через откидную крышку. Дымоход подключен чуть ниже откидной крышки.

Откидную крышку герметизируют асбестовым шнуром или лентой.

Во время загрузки в воздуховод вставляют длинную деревянную заглушку конусной формы (верхний диаметр в 1,5–3 раза больше нижнего).

Опилки плотно утрамбовывают и после окончания загрузки вытаскивают заглушку – через получившийся канал к верхнему горящему слою опилок поступает воздух.

После того как опилки разгорелись, снижают подачу воздуха и печь или котел переходит в режим длительного горения (тления).

Монтажные работы

Для того чтобы сделать печь (длительное горение) своими руками, понадобиться несколько специальных приспособлений, пара строительных материалов, терпение и наше видео. Ну что ж, приступаем к работе.

Прежде всего, нам потребуется установить водяной контур, его также можно приобрести в строительном магазине любого города. Какой котел выбрать решать вам, предварительно можете почитать отзывы об имеющихся в продаже устройствах

Обращаем ваше внимание на то, что можно установить и воздушный контур, но для печи, топливо которой составляют опилки, лучше использовать водяной контур (показано на фото)

Для того чтобы установить приобретенный контур, нам необходимо вывести системы газов, как это сделать продемонстрировано на видео.

Итак, какие же материалы нам потребуются для проведения ряда работ по усовершенствованию нашей отопительной системы?

Труба, диаметр которой равен 400 миллиметрам. В данном случае используется толщина стенки около 10 миллиметров. Конечно, вы можете использовать и более узкие трубы, но не забывайте, что от них зависит не только безопасность, но и долговечность всей системы.
Труба, которая будет использована для продува всей системы. Диаметр такой трубы лучше взять в размере от 70 до 80 миллиметров

Обратите внимание на то, что в процессе прогорания данную трубу вполне легко заменить на новую самостоятельно.
Металл – он будет использован для крышки. Стоит отметить, что толщина металла не может быть меньше 1 сантиметра.
Труба, которая будет установлена в качестве дымохода

Диаметр ее, как правило, равен 10 сантиметрам, но могут использоваться и большие диаметры трубы.

На фото все необходимые детали также представлены, вы можете с ними ознакомиться наглядно

Важно сказать о том, что печь, а именно длительное горение(если использовать опилки), позволит вашему помещению не только моментально нагреваться, но и медленно остывать. Кроме того, именно агрегат длительного горения позволит помещению большого размера нагреваться одинаково, даже при использовании такого топлива, как опилки

Полезные советы

А вот для того чтобы процесс нагревания помещения протекал правильно, специалисты рекомендуют обращать внимание на то, как происходит топка. Во-первых, топливо, а в нашем случае опилки, необходимо загружать до дымохода

Ни в коем случае не выше этого уровня. Во-вторых, опилки есть смысл утрамбовать, так как между ними образовывается много свободного пространства. В-третьих, процесс трамбовки опилок лучше проводить постепенно и разгонять их в разные стороны, так войдет намного больше, а значит, в помещении станет теплее

Обращайте внимание на мелочи, и вы получите отличный результат!

Самодельная печка буржуйка

В последнее время многие дизайнеры предлагают эксклюзивные варианты буржуек или печей-каминов, которые устанавливаются в загородных домах. Для жителей престижных коттеджей они являются не только дополнительным источником тепла, но и красивейшим аксессуаром внутреннего оформления помещения. Такие индивидуальные печи наполняют комнату и теплом, и особым уютом. Очень красиво и романтично смотрятся потрескивающие в печи или камине дрова, когда за окном бушует зимняя вьюга.

Наиболее популярной, примитивной и эффективной печью длительного горения для временного отопления является всем известная буржуйка. Ее простое устройство основано на «симбиозе» русской печи и камина. При одной загрузке топлива она способна в течение 4 часов поддерживать комфортную температуру внутри помещения. Буржуйка может устанавливаться на любом пространстве, где можно вывести дымовую трубу.

Сегодня каждый, кто имеет навыки выполнения слесарных работ, может изготовить буржуйку своими руками из всевозможных подручных материалов. Эта печь:

Не зависит от электричества и газа.
Проста в обслуживании и эксплуатации.
Позволяет контролировать процесс горения.
Занимает немного места.
Компактна и экономична.
Может иметь отверстие для установки посуды, чтобы приготовить пищу или подогреть воду.

Из недостатков такой печи следует отметить небольшой КПД, высокую скорость отводимых газов и быстрое остывание. Поэтому для поддержания температуры в помещении ее нужно топить постоянно.

Материалы и оборудование для самостоятельной работы

Печки-буржуйки наши умельцы делают, имея под рукой сварочный аппарат и бывшие в употреблении:

большие бидоны;
металлические уголки;
широкие трубы;
газовые баллоны;
металлические ящики;
большие огнетушители;
старые бочки;
стальные листы;
дымоходные трубы;
металлические решетки.

Для удобства работы можно использовать и техническую фасонину заводского производства в виде:

Основные элементы топочного агрегата

Для изготовления буржуйки не нужны детальные чертежи. Главное — получить максимально эффективную конструкцию. Рассмотрим основные узлы, составляющие самодельную конструкцию буржуйки.

Топочная камера

Именно топочная камера выполняет функцию передачи тепла. Чем больше площадь ее наружной поверхности, тем лучше.

Важно, чтобы дно камеры имело достаточную площадь для укладки туда дров или засыпки угля. Поэтому цилиндрические самодельные аппараты располагают на боку

Прямоугольные печи конструируют в горизонтальном исполнении с минимальными размерами 250×350 мм.

Крупногабаритные печки из бочек или газовых баллонов практичны и в вертикальном положении.

Дополнительно приваренный или прикрученный винтами к низу конструкции зольник удобен для выбора золы. Компоновка его с поддувалом способствует лучшей генерации тепла, а нижняя дверца обеспечивает подачу необходимого количества кислорода и регулирование интенсивности горения.

Дверцы и проемы

Эти элементы делают своими руками из остатков металла после вырезания проемов. Ведь лоскутки из баллонов повторяют изгиб поверхности, а это очень актуально в работе. Стальные навесы для дверок присоединяют к корпусу сваркой, а затем на них навешивают сами дверцы.

Здесь обязательно нужно предусмотреть запирающее устройство, которое можно сделать типа гильотинной задвижки или засова.

Оптимальные проемы для топки имеют размеры 250×250 мм, для поддувала — высоту 100 и ширину 250 мм. Навесы устанавливают на одной вертикальной оси. Между проемами выдерживают расстояние приблизительно 10 сантиметров. Чтобы угли не выпадали через дверцу, проем топки располагают немного выше уровня колосниковой решетки.

Для отведения дымовых газов в буржуйке используют стальную трубу диаметром 100–150 мм. Саму трубу не утепляют — она служит дополнительным источником тепла. А для лучшей теплоотдачи ее располагают к выходу с наклонными или горизонтальными участками, тем самым увеличивая путь следования теплых газов.

Выводной патрубок для подсоединения дымовой трубы располагают сверху или лучше сбоку. Последний вариант замедляет отведение газов, оставляя место для варочной зоны.

Обратите внимание! В дымоходе для регулирования интенсивности отведения горячих газов желательно использовать поворотную или направляющую задвижку

Разновидности топлива

Разновидностей источников для обеспечения дома теплом предостаточно, но условно их можно подразделить на газовое, жидкое и твердое топливо. Системы, работающие на газу, используют в основном те дачники, которые желают в коттедже иметь тот же уровень комфорта, что и в квартире.

Однако твердое и жидкое топливо экологически безопасно и вреда здоровью владельцам загородного дома принести не может.

Дрова и брикеты с опилками

Самым древним способом топить частный дом является использование дров. Правда, в последние десятилетия дрова стали достаточно дорогостоящим видом твердого топлива. Для самостоятельной вырубки потребуется получать разрешение, а дрова у продавцов стоят довольно много денег. К тому же для их хранения обязательно потребуется обустраивать специальное место, надежно защищенное от влаги.

Именно потому так востребованы сегодня брикеты с опилками. Причем они решают проблему не только дачников, у которых в доме оборудована печь — это отличный способ утилизировать отходы предприятий, которые занимаются обработкой дерева.

Пеллеты

Аналогом дров и опилок являются пеллеты – специальные гранулы, которые изготавливают из измельченной древесины. Однако такое топливо имеет ряд несущественных, но недостатков:

стоимость пеллетов достаточно высокая;
при использовании подобного топлива печь нельзя оставлять без присмотра — горение пеллетов необходимо постоянно поддерживать;
для увеличения продолжительности горения потребуются финансы на дополнительное оборудование – газогенераторную печь или специальный котел.

Каменный уголь

Эффективность сгорания каменного угля очень высокая – 1 кг такого топлива способен без труда заменить 2 кг дров. Вместе с тем стоимость их практически одинаковая.

При использовании угля, чтобы обеспечить отопление частного дома, потребуется установка котла или чугунной топки.

Возможно ли собрать такое оборудование самостоятельно

Вопрос экономии средств создавая печь длительного горения своими руками особенно актуален в современном обществе. Но не возникнут ли сложности при эксплуатации такого оборудования? И дело здесь даже не в том, что собранная конструкция будет менее эффективной, чем изготовленная на производстве.

Смотрим видео о печи Бубафоня:

Вопрос касается необходимости установки в них электронной начинки, что усложняет оборудование и процесс его создания собственными руками. Вот этот факт и ставит под сомнение насколько рентабельна самодельная печь основанная на принципе длительного горения.

Однако не все так плохо. Если оборудование не рассчитывается для постоянного применения, то можно собрать одну из самых простых моделей, контроль за работой которой осуществляется в ручном режиме. Такие печи длительного горения своими руками могут применяться для обогрева мастерских и подсобных помещений, бань, теплиц и гаражей.

Среди всего разнообразия изготавливаемого самостоятельно оборудования можно выделить два образца:

Печь длительного горения на отработанном масле (она собирается в основном из подручных материалов)
Модель, прозванная в народе Бубафоня (изготавливается из металлической бочки)

Оба агрегата довольно популярны в среде народных умельцев, благодаря простоте своей конструкции и высокой эффективности при эксплуатации. Схему и комплектацию таких моделей довольно просто найти в сети.

Чья продукция эффективнее?

Печи длительного горения позволяют снизить затраты на обогрев не менее, чем в 4 раза. К тому же они могут работать на отходах от переработки древесины и даже сельхозпродуктов (солома). Но все же какую купить печь основанную на принципе длительного горения? Все зависит от типа отапливаемого помещения и материальных возможностей.

Смотрим видео о продукции Буллерьян правила топки:

Здесь следует учитывать, что оборудование от зарубежных компаний считается самым эффективным и имеет стильный дизайн. Оно способно не только обогревать помещение, но и стать его украшением (печи-камины). Но и стоимость у таких печей в несколько раз превышает показатели на аналогичное отечественное изделие. На это необходимо ориентироваться при выборе.

Мы же рассмотрим продукцию местных предприятий, пользующуюся спросом на отечественном рынке отопительного оборудования.

Печь Синель используется для отопления помещений при минимальном расходе топлива. Она способна работать на одной загрузке до 12 часов, что было достигнуто благодаря принципу газогенерации.

В качестве топлива в этой модели могут применяться:

Древесные отходы
Торфяные брикеты
Картон

Растопка осуществляется, как и в обычных печах, а затем агрегат переводится в режим тления. Для этого закрывается заслонка дымохода и прикрывается дверца поддувала. Регулируя степень перемещения заслонки устанавливают максимально медленный режим горения.

Некоторые модификации аппаратов позволяют готовить пищу

Печь Вологда еще одна из моделей оборудования длительного горения

Так как производитель выпускает несколько модификаций оборудования, то при выборе модели необходимо обращать внимание на их технические характеристики. КПД печей достигает 80%

Все печи длительного горения на угле от данного производителя оборудованы панелью для приготовления пищи, а некоторые имеют змеевик для нагрева воды.Конструктивные особенности позволяют подключать к нему бак с водой, при помощи гибких шлангов или использовать с системой водяного отопления.

Актуальность и преимущество печей на опилках

Современный мир все больше осознает угрозу исчерпаемости привычных видов топлива. В развитых западных странах, особенно в Европе, находящейся в зависимости от поставок газа и нефти из других стран, ведется активный поиск альтернативных видов топлива. Актуальным остается также поиск отопительных устройств, способных преобразовать это топливо в тепловую энергию.

В результате работы инженерной мысли были созданы некоторое количество новых моделей печей. Отдельно хотелось бы сказать про печь на опилках.

Опилки для нашей страны до сегодняшнего дня являются бросовым видом топлива. Деревоперерабатывающие предприятия до сего дня не наладили их использования в отопительных целях. Они предпочитают утилизировать их каким-либо примитивным образом.

Поэтому создание печи на опилках оказывается крайне выгодным для населения, особенно если речь идет об отоплении дачного домика, гаража, теплицы или мастерской.

Модифицированные печи

Самыми перспективными на сегодняшний день считаются печи длительного горения. В большинстве своем это пиролизные, или газогенераторные печи. В своей конструкции они имеют две камеры сгорания. Первая, нижняя камера, предназначена для загрузки топлива. Здесь твердое топливо при минимальном доступе кислорода доводится до состояния тления. Печи длительного горения на опилках имеют нижнюю камеру, в которую помещают брикеты из опилок. Во время тления выделяется горючий газ в большом объеме. Этот газ без остатка сгорает в верхней камере. Именно сгорающий газ передает свое тепло воздушному потоку, циркулирующему либо во внешнем кожухе печи, либо в системе трубок. Так печь на опилках быстро разогревает воздух в помещении до необходимой пользователю температуры.

В печной заслонке устанавливается система управления интенсивностью горения. Благодаря ей, впервые среди моделей металлических печей, появляется возможность регулировать температуру в печи и в помещении. Печи на опилках длительного горения могут работать одновременно и на других видах твердого топлива: щепе, брикетах торфа, дровах

Универсальный характер обогревательных устройств особенно привлекает внимание населения

В большинстве своем под работу на опилках настраиваются печи Бутакова и Булерьян. К сожалению, печи Булерьян стоят недешево, и способны функционировать исключительно на брикетированном топливе, обладающим определенным уровнем влажности (сухости). Куда более демократичными ценами отличаются печи Бутакова.

Делаем печи сами

Народные умельцы, настроенные на экономичный способ обогрева дачного домика, гаража или мастерской, стремятся использовать самодельные печи на опилках. В этом случае экономия получается двойная: нет затрат на приобретение дорогостоящего печного оборудования, и минимизируются расходы на приобретение топлива (опилок россыпью).

Во всемирной сети мастера выкладывают оригинальные схемы печи, которую они создают собственными силами. По своему устройству она отличается крайней простотой, требует небольшого количества материалов для изготовления, находящихся под рукой

Так же важно обеспечить оборудование дымоходом для печи или котла

И самое главное – топливо в него загружается россыпью, без затрат на изготовление брикетов и сушку.

Это – обычная круглая однокамерная буржуйка, со вставным цилиндром для опилок. Как правило используют такую печь буржуйку для дачи и не жилых помещений. Перед растопкой печи вставной цилиндр вынимается, в его середину вставляется сердечник. Затем вокруг сердечника укладываются слоями опилки и трамбуются. Цилиндр помещается в корпус буржуйки, сердечник вынимается, и остается пространство, через которое в опилки поступает воздух, необходимый для горения. Печь на опилках своими руками изготавливают довольно часто, поэтому технология ее эксплуатации отработана хорошо. Розжиг производится снизу, из зольного ящика. Полностью загруженная опилками печь способна обогревать помещение в течение 12 часов, а то и больше.

Подойдет для любого помещения

Самодельная печь на опилках как и печка слобожанка может быть использована как для полноценного обогрева жилища или производственного помещения, а также для домашней коптильни. Так обогревательные устройства на альтернативных видах топлива широко используются населением с целью сокращения расходов на энергоносители. В этом предприимчивое население обгоняет слабо реагирующих крупных производителей отопительных устройств. Перспективность использования дешевых видов топлива проверяется на практике весьма энергично и изобретательно.

Монтаж контура

А если у нас очень большое помещение, то как использовать печку, работающую на опилках, чтобы извлечь из нее максимальное количество КПД?

Придется создавать водяной контур.

Прежде чем заняться такой работой, необходимо выяснить, существует ли возможность при использовании такой печи, сделать тепловую площадь намного больше, оставив неизменной длину дымохода?

Первый рисунок показывает печь, имеющую внешний контур дымовой системы. Она практически полностью повторяет конструкцию печи, работающей на опилках. Отличается только контуром, сквозь который двигаются нагретые дымовые газы, а также местом расположения дымохода.

Благодаря таким изменениям, появилась возможность сделать тепловую площадь намного больше, а длину дымохода оставить неизменной. Причем объем топки не увеличивался, он остался без изменений.

На втором рисунке показан внутренний контур, установленный внутри построенной печи. Сильно увеличилась тепловая площадь. Серьезным недостатком такой установки стало уменьшение объема, загружаемых опилок.

Однако важным преимуществом подобной конструкции, считается очень легкое создание такого контура. С этой целью нужно будет установить внутрь нашей бочки, вторую, более меньшего диаметра, а также сделать перестановку дымохода.

Вот такая небольшая доработка, дает возможность намного увеличить эффективность применения этой простой печи.

Facebook

Twitter

Вконтакте

Одноклассники

aqueo.ru

Как сделать печь на опилках своими руками для дачи и дома

Экология потребления.Усадьба:Опилки – недорогое и доступное топливо, но использовать его в обычных топках невозможно – для этого нужен очаг особой конструкции. Чтобы построить печь на опилках своими руками, не придется осваивать кирпичную кладку – корпус таких приборов всегда изготавливают из металла.

Опилки – недорогое и доступное топливо, но использовать его в обычных топках невозможно – для этого нужен очаг особой конструкции. Чтобы построить печь на опилках своими руками, не придется осваивать кирпичную кладку – корпус таких приборов всегда изготавливают из металла. Экономичные печи подходят для отопления теплиц, гаражей, дачных и загородных домов. Все зависит от того, насколько серьезно отнестись к работе и сколько денег выделить на материалы.

Принцип работы печей на опилках

Печь, использующая в качестве топлива древесные отходы, работает по принципу длительного горения. Топливо в таких устройствах не горит, а тлеет, постепенно выделяя небольшое, но достаточное количество тепловой энергии. Медленное горение позволяет существенно сэкономить на топливе и сократить количество загрузок. При таком способе дорогостоящее тепло не улетает в трубу, а максимально расходуется на отопление дома.

Самодельная печь медленного горения на опилках

Чтобы исключить интенсивное пламя и добиться медленного и длительного тления, необходимо ограничить доступ кислорода в топливную камеру. Задача решается герметичностью конструкции и прессованием топлива.

Под закрытой крышкой топливо не горит, а медленно тлеет

Как сделать печь длительного горения

Чтобы смастерить своими руками печь на опилках, можно использовать готовую металлическую емкость: бочку, бидон, пустой газовый баллон или трубу подходящего диаметра. Для работы потребуется сварочный аппарат, болгарка и навыки работы с ними.

Простая печь на опилках из бочки

Если в распоряжении оказалась металлическая бочка, то в первую очередь нужно срезать с нее верхушку. Делать это следует аккуратно, так как в дальнейшем деталь будет использована по назначению, но в качестве съемной крышки.

Схема самодельной печи на опилках из бочки

Далее из металлического листа толщиной не менее 3 мм вырезают круг диаметром немного меньше параметров бочки. В центре круга делают отверстие под трубу диаметром 10 см и аккуратно приваривают полученную заготовку к внутренним стенкам, отступив от днища 15-20 см.

Чуть ниже приваренного листа вырезают небольшое окошко – поддувало, для поступления в топку необходимого для горения кислорода. В верхней части цилиндра вырезают отверстие для дымохода – к нему приваривают трубу, отводящую из топки угарный газ.

Дымоход требует отдельного внимания – слишком мощная тяга будет способствовать быстрому отходу газов и снижению теплоэффективности устройства. При слабой тяге может возникнуть другая проблема – в помещение начнут поступать опасные для жизни продукты горения.

Опытные мастера рекомендуют искусственно удлинить дымоотводящую трубу, пустив ее по периметру помещения, или приспособить дымоход для приготовления горячей воды, включив в конструкцию бойлер. Все это поможет удержать тепло в доме и извлечь из него максимум пользы.

Печка из бочки для хозяйственного помещения

Крышку делают из отрезанной верхушки, приварив к ней бортики, или из металлического листа. Важно обеспечить герметичность конструкции, иначе вместо тления получится горение. Для максимально плотного примыкания используют специальные жаростойкие уплотнители для печей. Для удобства обязательно приваривают ручку.

Правила эксплуатации самодельной печи

При всей своей эффективности работает самодельное устройство просто:

В отверстие в металлическом листе устанавливают трубу конусообразной формы – такую легче извлечь в нужный момент.

Емкость наполняют опилками до уровня дымохода небольшими порциями, тщательно трамбуя каждый слой.

Трубу аккуратно извлекают, оставляя в центре отверстие для поступления к топливу кислорода и выхода отработанных газов.

Печь закрывают крышкой и поджигают топливо со стороны поддувала. Чтобы упростить растопку, можно налить немного горючей жидкости на металлическую перегородку до загрузки опилок.

Процесс тления в бочке объемом около 200 литров длится не менее 8 часов – в это время крышку печи нельзя открывать и добавлять опилки. Новую загрузку можно делать только после полного сгорания предыдущей партии топлива.

Топливо загружают сверху

Как усовершенствовать бюджетную модель

Простейшая буржуйка из бочки подойдет для дачного дома, гаража или теплицы. Для жилого строения рекомендуется модернизировать конструкцию, увеличив площадь нагрева сооружением дополнительного дымового контура.

Контур можно сделать внешним или внутренним. В первом случае потребуется аналогичная форма большего диаметра, а во втором нужно найти бочку немного меньшего размера или сварить подходящую емкость из металла.

Строение печи с внешним дымовым контуром

Внешний контур привлекателен увеличением площади теплоотдачи и сохранением объема топочной камеры, а внутренний более прост в работе. В обоих вариантах дымоход следует перенести вниз.

Устройство печи на опилках с внутренним контуром

Схема прибора из двух цилиндров

Крышку лучше изготовить из толстого стального листа толщиной не менее 5 мм и усилить по краям, иначе она быстро деформируется от высокой температуры.

Котел на опилках для водяного отопления

Если пойти еще дальше, то можно превратить печь длительного горения в эффективный водогрейный котел. Корпус котла лучше всего делать из трубы диаметром 40 см с толщиной стенок не менее 10 мм. Чем больше будет размер котла, тем дольше проработает печь на одной загрузке. Если взять за основу трубу длиной полтора метра, то не придется задумываться о топке в ближайшие 40 часов.

Котел из трубы, работающий на опилках

Для поддувала подойдет труба диаметром 7,6 см, а для дымохода – 10 см. Крышку делают из стального листа толщиной 10 мм и обязательно усиливают ее по краям. В крышке, как и в описанной выше модели, предусматривают ручку. Дно вырезают из этого же листа и приваривают его к торцу будущего котла.

Устройство поддувала

К трубе для поддувала с одной стороны приваривают 4 стальных штыря длиной 10–15 см – это обеспечивает доступ кислорода и приподнимает деталь над корпусом котла. Также необходимо вырезать несколько отверстий длиной 10 см и шириной 0,5–0,7 мм в нижней части поддувала.

Корпус отопительного котла

Дымоотводную трубу приваривают к верхней части корпуса, а на выходе дымохода устанавливают водогрейный бак. Желательно крепить бачок как можно ближе к котлу – это повысит эффективность работы. К баку подсоединяют две трубы – подающую и обратную, подключенные к отопительной системе дома.

Перед тем как приступить к самостоятельному изготовлению печи на опилках для водяного отопления, необходимо провести все расчеты системы. Выбирать этот вариант можно только опытным мастерам, уверенным в своих знаниях и силах. Остальным рекомендуем заказать котел у специалисти или купить готовую модель. опубликовано econet.ru

econet.ru

Самодельная переносная печь на опилках

Самоделка станет полезной для тех, кто имеет доступ к опилкам. Это могут быть различные предприятия по деревообработке, расположенные неподалеку. Или, быть может, опилки накапливаются у кого в собственной мастерской. Опилки являются отличным топливом, к тому же они легкие и компактные, что делает этот вид топлива одним из востребованных для туристических походов.

В статье будет рассмотрен пример создания небольшой печи, которая работает на опилках. С помощью нее можно приготовить или разогреть пищу, взяв ее с собой в поход. Если есть желание, то самоделку можно и «увеличить» для использования в других целях, к примеру, для отопления.

Материалы и инструменты для создания печи:
— жестяная банка с широкой крышкой;
— опилки;
— полипропиленовая труба (или другой цилиндрический предмет;
— плоскогубцы;
— стальная проволока;
— кусок жести;
— ножницы (для резки жести).

Процесс изготовления печи:

Шаг первый. Корпус печи
Печь сама по себе имеет очень простую конструкцию и изготавливается очень быстро. Суть заключается в том, что в дне жестяной банки проделывается отверстие. Благодаря этому отверстию в печь будет поступать воздух, вследствие чего опилки будут гореть. Чем больше будет отверстие, тем быстрее будет сгорать топливо. Если немножко постараться, самоделку можно оснастить маленькой заслонкой, установленной на поддувале. Так можно будет регулировать интенсивность горения.

Диаметр отверстия автор делает примерно 20 мм.

Шаг второй. Заправляем печку топливом
Теперь в печь нужно заложить опилки. Для этих целей понадобится цилиндрический стержень, по диаметру он должен быть более диаметра просверленного в дне банки отверстия. Подойдет кусок полипропиленовой трубы или другой подобный предмет. Труба устанавливается таким образом, что перекрывает отверстие внизу.

Теперь в банку нужно насыпать опилок и хорошо их утрамбовать. Если они будут слабо утрамбованы, то топливо сгорит слишком быстро, и вы просто не успеете ничего приготовить. Потом трубу можно вынимать. Если все сделано правильно и опилки плотно утрамбованы, в печи должно сохраниться отверстие от трубы. Вот и все, печь почти готова, осталось лишь изготовить и установить дополнительные элементы.

Шаг третий. Завершающий этап сборки
Если банку поставить просто на землю, воздух не сможет заходить под нее. В связи с этим нужно сделать специальную подставку. Она изготавливается очень просто, для этих целей понадобится кусок стальной проволоки и плоскогубцы. Отрезок нужно согнуть так, чтобы образовался треугольник. Чтобы соединить концы, автор использовал кусок жести, которую обогнул вокруг проволоки. Теперь лишь нужно согнуть вершины треугольника на одинаковый угол. После этого подставка под печь будет готова.

Для приготовления пищи тоже понадобится решетка, так как если поставить посуду прямо на банку, выходить из нее дыму будет затруднительно, что ухудшит процесс горения. Решетку можно сделать самому из той же проволоки или найти готовую.

По словам автора, использовать такую самоделку удобнее всего в тандеме.

Эксперименты показали, что печь отлично работает и справляется со своей задачей. Важно только понимать, что остатки горящих опилок могут выпадать через нижнюю часть. В связи с этим нельзя ставить печь на такие поверхности, которые могут загореться или расплавиться. Устанавливать ее можно на земле либо песке.

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru
