На какой глубине делать дренаж участка – Расчет глубина дренажаидренажного колодца для осушения участка и подвала

Содержание

Расчет глубина дренажаидренажного колодца для осушения участка и подвала

Хорошо строить дом на пригорочке, где под плодородным слоем почвы лежит сухой песчаный грунт. А если достался земельный участок в низинке, гдепод слоем растительного грунта лежит влажная глина или суглинок? Как не допустить подмытия и проседания фундамента дома, предотвратить отсыревание и подтопление подвала? Что делать с не сходящими подолгу лужами, как заставить расти плодовые и декоративные деревья, вырастить и сохранить урожай на грядках, устроить зелёный газон на переувлажнённой почве?Конечно, существуют специальные методы строительства и агротехники на влажных почвах, но они малоэффективны, если не проведены работы по осушению земельного участка. Поговорим о дренаже. Что он даёт, какой бывает, расчет глубина дренажа и его устройство.

Дренаж, как и всякое техническое сооружение, стоит денег. И цена качественной системы водоотведения может составить до 5% от стоимости строительства дома и благоустройства участка. Стоит ли тратить такие деньги? Ответ зависит от ваших приоритетов и конкретных условий участка.

Дренаж служит для оптимизации влажности почвы и грунта на земельном участке

Обратимся к опыту европейских коллег. Климатические особенности и характер грунтов северных и центральных регионов Германии довольно схожи с условиями Центральной полосы России. Равнины, расположенные невысоко над уровнем моря, относительно большое количество осадков, широко распространены глины и суглинки. Предусмотрительные немцы устраивают дренирование повсеместно, даже, если, на первый взгляд, особой необходимости в этом нет. В результате получают гарантированно сухой подвал и уверенность в том, что фундамент без каких-либо смещений прослужит максимальный срок, который способна обеспечить его конструкция. Практичные потомки тевтонов справедливо полагают, что экономия на надёжности основания здания может обойтись себе дороже. Предпочитают один раз и надолго вложиться в комфорт жилища. Вопрос «а нужен ли дренаж», как правило, не стоит.

Желаете иметь гарантированно сухой подвал — не забудьте про дренаж

Для отечественного застройщика дренажные системы пока, скорее, экзотика, чем осознанная необходимость. Причиной тому не только низкий, по сравнению с экономически развитыми странами, уровень доходов. Мы до сих пор руководствуемся принципами хрущёвских времён в проектировании и строительстве: «сейчас сэкономим, а там авось…». Что ж, расстановка приоритетов — личное дело каждого.

Конечно, водоотведение — не самая актуальная задача в местности с низким уровнем осадков. Нет в нём особойнужды на сухих песчаных грунтах. Даже на сыром участке с проблемными грунтами и высоким УГВ можно прожить без дренажа: не строить цокольный этаж, возвести лёгкий каркасный дом на свайном фундаменте. Спланировать уклон рельефа участка, отведя по возможности ливневые и талые воды за его пределы. Нет особого смысла в устройстве дренажа при строительстве недорогой дачи из лёгких конструкций. Но чем «капитальнее» и дороже дом, чем выше требования к качеству благоустройства, тем выше потребность в дренаже.

Дренаж на этом участке точно нужен

В зависимости от заглубления различают три типа дренирования грунта:

Открытый ↑

Открытый дренаж представляет собой канавы для водоотведения. Открытый дренаж дёшев, но из-за низкого профиля пригоден только для отведения дождевой, талой и ливневой (с крыши) воды с поверхности грунта. Глубина открытого дренажа — 5-20 см, при большей высоте профиля неукреплённый грунт будет обрушиваться, а лотки будет сложно очищать. Стенки открытых траншей приходится постоянно восстанавливать либо укреплять, чтобы они не осыпались. Можно использовать удобные и эстетичные, но недешёвые бетонные либо керамические лотки, а в местах пересечения с дорожками и мощением закрыть их решётками.Открытый дренаж несложно поддерживать в работоспособном состоянии.

U-образные лотки, закрытые сверху решётками — наилучший вариант для водоотведения с поверхности мощения и не только. Прочны, долговечны, обходятся довольно дорого

Засыпной ↑

Засыпной дренаж представляет собой усовершенствованный вариант открытого. Траншеи засыпают хорошо пропускающим воду материалом. Как правило, используют щебень, гравий, бут, битый кирпич.Засыпка избавляет участок от неудобных для передвижения и не всегда эстетичных открытых траншей. Также подобное решение даёт возможность увеличить высоту профиля траншеи,глубина заложениязасыпного дренажа — от 20 до 60 см. Это даёт возможность собирать не только дождевую воду с поверхности, но и удалять из верхнего слоя почвы излишнюю влагу, накопившуюся после таяния снега, сильных ливней, из-за высокого УГВ. Чтобы засыпка не забивалась частицами грунта, пористый материал ограничивают геотекстилем. Сверху можно устроить газон, уложить дёрн. Нельзя присыпать траншею глиной, суглинком. При относительно низкой стоимости засыпной дренаж имеет существенный недостаток: невысокая пропускная способность водного потока не позволяет в полной мере справляться с сильными ливнями. Также дрены невозможно обслужить, не вскрыв их.

Процесс устройства засыпного дренажа, призванного снизить влажность почвы в саду. Расположение дрен учитывает рельеф участка

Закрытый ↑

Закрытый дренаж представляет собой систему уложенных в грунт перфорированных труб, размещённых в слое водопроницаемой засыпки, ограниченной геотекстилем.Глубина заложения дренажа закрытого типа технически не ограничена, он отлично собирает влагу из нижних слоёв почвы и грунта. Дождевая вода с поверхности поступает в подземные дрены через вертикальные колодцы, которые должны иметь защиту от проникновения внутрь грязи и мусора. Почвенная влага проникает в трубы через перфорацию, сначала впитываясь из почвы в засыпку. Закрытый дренаж — наиболее эффективный и универсальный тип водоотведения и осушения.Он практически не заметен на поверхности, не мешает благоустройству, эстетичен. Правильно спроектированная и построенная закрытая система нуждается в необременительном уходе, периодически (рекомендуется весной и осенью) удаляют мусор из колодцев и при необходимости струёй воды промывают трубы. Недостаток у закрытой системы лишь один — высокая стоимость.

Закрытый дренаж в процессе монтажа

Ответ на вопрос, на какой глубине делать дренаж, целиком и полностью зависит от назначения системы.

  • Для сбора дождевой воды с дорожек и газона нет смысла закапываться глубоко, мелких (10-15 см) поверхностных траншей и лотков для этой цели достаточно.
  • Если нужно осушить верхний слой почвы для лучшего роста травянистых растений и кустов, следует использовать засыпной или закрытый вариант, глубина дренажа составит 40-60 см.
  • Когда целью является обеспечение нормального роста плодовых деревьев на изначально слишком влажном участке, дренаж закладывают таким образом, чтобы была отведена излишняя влага от основной части корневой системы. Для карликовых пород достаточно заглубить дрены на 0,6-1,2 м, конкретное значение зависит от особенностей сорта деревьев и применяемой агротехники.
  • Защита фундамента и цокольного этажа от влаги предполагает применение только закрытой дренажной системы. Глубина дренажа определяется заглублением фундамента. Как правило, для ленточного фундамента перфорированные трубы должны располагатьсянемного (на 30-50 см) ниже подошвы фундамента.

Пристенный дренаж нужно заглублять ниже подошвы фундамента на 30- 50 см

Если проложить трубы выше, в нижнюю часть бетонной конструкции проникнет влага. Разместить заметно ниже подошвы — при определённых условиях можно спровоцировать подмытие фундамента. В отдельных случаях с учётом специфики грунтов и конструкции фундамента могут быть приняты и иные решения, но это тема для отдельного разговора.

Глубина заложения дренажа определяется его назначением

Закрытый дренаж, расположеный ниже глубины промерзания грунта (ГПГ), будет функционировать круглогодично. Если в закрытую систему, заглублённую ниже ГПГ также отводится талая вода, она будет уходить уже с ранней весны. В случае, когда трубы закопаны выше ГПГ, придётся ждать, пока грунт не отмерзнет полностью, мириться с лужами в марте-апреле.

Важно также обеспечить равномерный уклон дренажа в сторону стока. Рекомендуемые величины: 2 см на 1 м.п. для глинистых грунтов и 3 см на 1 м.п. для песчаных.

Мы выяснили, на какую глубину копать дренаж вокруг дома: ниже подошвы фундамента на 30-50 см. Расскажем вкратце о некоторых особенностях подземного водоотведения. Наиболее распространены два основных типа дренажа вокруг здания:

Кольцевой дренаж ↑

Кольцевая система проще и, соответственно, обходится дешевле. На расстоянии 1,5-3 м от фундамента по периметру здания в слое водопропускающей засыпки прокладывают гибкую дренажную трубу. Располагают её свободно, кольцом, не сильно заботясь о соблюдении равных расстояний от строительных конструкций. Так как резких поворотов кольцо не имеет, промежуточные колодцы не нужны. Рекомендуемая глубина дренажа  кольцевого типа — на 0,5 м ниже основания фундамента. Кольцевая система имеет ограниченную эффективность и рекомендуется для зданий без подвалов, строящихся на глинистых и суглинистых грунтах.

Имеет смысл уложить гибкую трубу кольцевого дренажа ещё до начала возведения фундамента

Пристенный дренаж ↑

Пристенный дренаж обеспечивает оптимальное удаление излишней влаги из зоны залегания фундамента и при правильном устройстве обеспечит сухость в подвале, длительный срок его службы. Обойдётся пристенная система дороже кольцевой из-за более сложного монтажа и необходимости в недешёвых колодцах.

Дренажные колодцы предотвращают засорение труб, служат для их обслуживания, играют роль распределительных коллекторов

Дрены представляют собой перфорированные трубы (удобнее использовать жёсткие, но можно и гибкие) в слое засыпки, ограниченной геотекстилем. Следует соблюдать одинаковое (0,5-1 м) расстояние от края фундамента и рекомендуемый уклон дренажа в сторону стока (2-3 см на 1 м.п.).Минимально допустимый уклон для закрытого дренажа: для трубы 150 мм — 8 мм на 1 м.п.; для 200 мм — 7 мм на 1 м.п. Рекомендуемая глубина заложения дренажа— в наиболее высокой точке на 30 см ниже подошвы фундамента, далее вниз по уклону. На каждом повороте и через 20 м на прямых участках для обслуживания устанавливается колодец. Глубина дренажного колодца  соответствует заглублению дрены, его низ располагается на 10-15 см ниже перфорированной трубы.

Схема пристенного дренажа

Для выполнения различных задач на участке может располагаться несколько типов водоотведения: мелкозаглублённый поверхностный и глубокий пристенный дренаж, а также ливнесток с крыши, заведенный под землю. В зависимости от конкретных условий участка можно и даже нужно комбинировать различные типы водоотведения, объединяя их в общую систему. Возможно, рациональным вариантом будет свести все потоки воды в один общий сток, если рельеф участка не диктует иное решение. Однако объединение водостоков в общий коллектор не должно снизить эффективность дренажа. Так, не стоит объединять пристенный или кольцевой дренаж в пределах контура здания с иными системами. Нередко застройщики опускают «ливнёвку» с крыши в дрены, чтобы сэкономить на трубах. Мы считаем такое решение крайне неудачным: дрены, предназначенные для удаления излишков влаги из грунта, после дождя наполняются ливневой водой с крыши, не успевая отвести влагу из почвы. Это не только не способствует осушению фундамента, но и может ухудшить условия его эксплуатации. Оптимальным решением является раздельная прокладка дренажа в перфорированной трубе и «ливнёвки» в герметичной сплошной.Объединять их следует ближе к месту сброса, вдали от дома. Если подземная ливневая канализация не подходит по финансовым параметрам, лучше организовать ливнесток поверхностным образом, по лоткам или траншеям.

Дренаж и ливневую канализацию рекомендуется прокладывать раздельно

Одна из важных, а порой и трудноразрешимых задач при устройстве водоотведения — куда сбрасывать воду из дренажной системы. Наличие центрального ливнестока по улице, к которому можно подключиться — большая редкость и не всегда доступно даже жителям престижных посёлков. Хорошо, если особенности рельефа позволяют сбросить воду в рядом расположенную канаву, вывести на склон, в водоём. Если отвод за пределы участка невозможен, УГВ невысок, а грунт водопроницаем, можно устроить поглощающий колодец. Если же участок влажный и расположен в низине, а грунтовые воды находятсяблизко к поверхности, отвести воду просто некуда. Можно попытаться выкопать пруд, вынутым грунтом подняв уровень земли. Но не факт, что это оправдает себя и стоит десять раз подумать, прежде чем затевать строительство на проблемном участке, который нельзя осушить.

Подземный коллектор — один из вариантов отведения воды из дренажной системы

Мы лишь в общих чертах рассказали о водоотведении. Если вы решите делать дренаж на собственном участке, рекомендуем начать с проекта. Его можно попытаться сделать самостоятельно, глубже изучив тему. Но надёжнее, особенно при сложной системе, обратиться к специалистам.

Устройство дренажа начинайте с проекта

stroy-aqua.com

глубинный дренаж участка своими руками, глубина заложения дренажной трубы, фото и видео примеры

Содержание:

1. Выбор варианта  дренажа вокруг дома
2. Расчет глубины заложения дренажа своими руками
3. Предотвращение подтапливания дома на участке

Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.

глубина дренажа вокруг дома

Выбор варианта  дренажа вокруг дома


Качество проекта дренажной системы напрямую зависит от того, насколько соблюдается уклон трубопроводов. Чтобы определить его величину, стоит использовать карту высотных отметок почвы, а при ее отсутствии уклон определяется по направлению стока атмосферных осадков (прочитайте также: «Как сделать дренаж вокруг дома правильно»).

Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: «Ливневка вокруг дома устройство на примерах».

Расчет глубины заложения дренажа своими руками


Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.

Алгоритмы методов выглядят следующим образом:

Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.

глубинный дренаж участка своими руками

Глубина дренажа вокруг дома в таком случае будет рассчитываться так:
  • берется величина промерзания почвы в данной климатической зоне;
  • от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).

Расчет по глубине фундаментов. Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: «Как сделать дренаж вокруг дома – варианты дренажных систем, правила устройства».
Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.

Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.

глубина дренажа на участке

Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.

Предотвращение подтапливания дома на участке


Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов?

Порядок выполнения работ будет следующим:

  1. Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
  2. Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров. Читайте также: «Лоток водоотводный — виды и особенности».
  3. Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
  4. Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.

Заключение

Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках (прочитайте также: «Дренаж для дома — система своими руками»). Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.

kanalizaciyadoma.com

Нужен ли вашему участку дренаж- Полезные советы специалистов

Любой дренаж — это дорогостоящая система. Поэтому прежде, чем прокладывать ее, стоит выяснить, действительно ли ваш участок страдает от перенасыщения влагой. Строят дренажи в разных ситуациях: и на вновь обустраиваемых участках, и на тех, что уже давно эксплуатируют, но где вдруг изменяется гидрологический режим. Как же определить, нужен ли ландшафту дренаж?

Красивый сад вокруг дома, роскошные газоны, клумбы, детская площадка, беседка, альпийская горка – у каждого есть своё представление о благоустройстве участка вокруг дома или на даче. Но чтобы времяпрепровождение во дворе приносило вам удовольствие, необходимо приложить немалые усилия к его оформлению. Чтобы растения хорошо прижились и росли в полную силу, необходимо провести подготовительные работы на территории. Ключевым этапом в организации территории является дренаж участка.



Зачем нужен дренаж

Главная задача дренажа — сбор талых, дождевых или избыточных грунтовых вод с участка и отвод их за пределы территории. Комплексный дренаж на участке, который включает подземные и поверхностные системы водоотвода, необходим не всегда. Укладка дренажных труб на глубине необходима только в случаях, если территория болотистая или уровень грунтовых вод расположен слишком близко к поверхности. Поверхностный дренаж необходимо прокладывать на всей территории России. Глинистые грунты, которые медленно поглощают дождевую воду и потоки растаявшего снега, способствуют сезонным затоплениям. На залитых территориях погибает большинство растений, ваши деревянные беседки, заборы и иные декоративные сооружения будут требовать замены подгнившей древесины, что повлечёт за собой большие ежегодные расходы и вклад труда.

Когда необходим дренаж участка

1. Если ваш участок расположен на крутом склоне. Чтобы ливневые потоки не размывали плодоносную почву, необходимо установить поперечные каналы для перехвата воды с отводом в ливневую канализацию.

2. Если участок размещён в низине. В этом случае на дачный участок сходятся все воды со склонов. Для отвода воды необходимо провести каналы по периметру территории.

3. Если ваш участок разбит на ровной поверхности и вода не стекает, а просто медленно впитывается. В таких случаях необходимо прокладывать сетку водоотводных каналов, которая будет охватывать всю территорию.

Насторожитесь, увидев, что по весне на участке регулярно скапливается большое количество луж и они стоят подолгу. Посмотрите, насколько хорошо чувствует себя газон, не выпревает ли, здоровы ли кусты. Возможно, эти сигналы помогут вам своевременно обратиться к профессионалам. А что делать, если участок новый? Рекомендуется понаблюдать, что происходит в округе. В соседних владениях, например, вырыли котлован под строительство дома или ямы для столбов забора — обратите внимание на то, где стоит вода и куда она стекает. Узнайте об уровне воды в колодцах — в этом году, в прошлом и позапрошлом. Если проверка уровня грунтовых вод показала, что они залегают близко (менее 1 м от поверхности земли), — дренаж, скорее всего, необходим.

Типы дренажных систем

Открытый дренаж предназначен для сбора и отвода воды с поверхности участка во время снеготаяния и дождей. Для его сооружения необходимо выкопать по периметру садового участка открытые канавы глубиной от 60 до70 см и шириной 50 см. Дренажные канавы особенно эффективны для участков, расположенных на склоне.

Закрытый дренаж (совокупность подземных труб и каналов) предназначен для отвода избытка грунтовых вод за пределы участка – в специальный колодец или коллектор. Для создания глубинного дренажа выкапывается с небольшим уклоном в сторону водостока траншея шириной от 25 до 40 см и глубиной от 0,7 до 1,5 метров. На дно траншеи выкладывается слой гравия или щебня. Затем поверх этого слоя прокладываются перфорированные трубы, обеспечивающие свободный доступ воды. Далее траншея заполняется смесью щебня и песка, что создает водонесущий слой. Сверху дренаж засыпают грунтом и укладывают поверх него слой дерна.

Дрена — дренажная труба

Дрены могут быть сделаны из керамики, кирпича, камня, асбестоцемента, пластмасс. Керамические трубы устарели и сейчас используются крайне редко, хотя срок их службы значителен: в некоторых старинных дворянских усадьбах керамический дренаж работает уже около 150 лет. Асбестоцемент экологически небезопасен, во многих странах Европы этот материал вообще запрещен. Дренажные системы из камня или кирпича надежны, долговечны, но дороже пластмассовых. И именно последние стали очень популярны сегодня — их устанавливают в 95-99% случаев. Пластмассовые дрены также производят из разных материалов. Современная пластмассовая дрена представляет собой гофрированную перфорированную трубу. Перфорации нужны, чтобы сквозь них вода поступала внутрь дрены, их размер при этом роли не играет. Диаметр стандартной дрены — 50-160 мм, магистральной — до 200 мм.

Технология укладки современных дренажных труб

Рассмотрим одну из самых проверенных на практике технологий укладки дрен. Дренажные трубы укладываются на дно траншеи, которое предварительно было утрамбовано и выровнено с помощью слоя сухой смеси, состоящей из крупного песка и щебня. Толщина слоя смеси около 50 мм. Уклон дрен по стандартам должен составлять в глинистых грунтах минимум 2 мм на 1 погонный метр (0,002), а в песчаных – 3 мм на 1 погонный метр (0,003). На практике для организации нормального стока воды лучше делать уклон 5-10 мм на 1 погонный метр (0,005-0,01). Для лучшего проникновения влаги в трубы их следует обсыпать водонепроницаемыми материалами. Обсыпку обычно осуществляют послойно. Поближе к дрене необходимо располагать промытый гравий или щебень, зерна которого имеют размеры не больше 16 мм. Сверху следует стелить полотно из геотекстиля, которое предназначено отделить этот слой от слоя песка, имеющего размер зерен полтора-десять миллиметров. Колебания толщины обсыпок находятся в пределах от 100 до 300 мм, причем слой засыпки должен быть тем толще, чем меньшей проницаемостью обладает окружающий грунт.

Дренажный колодец

Вода в дренах движется достаточно медленно, но все-таки с такой скоростью, что в ней оказываются мелкие частицы (пылеватые, иловатые и более мелкие), которые проникают сквозь фильтры и щели в дрене. Наносы всегда присутствуют в трубах, даже несмотря на то, что вода перед попаданием в дрену проходит через три-четыре различных фильтра. Для дренажной сети это неприятное явление. Чтобы освободить систему от наносов, устраивают колодцы с отстойниками. При попадании воды в отстойник скорость ее движения падает и взвешенные частицы оседают на дне колодца. Колодцы не только накапливают наилок — они также служат для сопряжения дрен, помогают осуществлять их промывку и контролировать работу сети. Минимальная глубина отстойной зоны, находящейся ниже уровня присоединения труб к колодцу, — 40 см. Производят колодцы из армированного бетона или из пластических масс. Диаметр пластиковых моделей — 315-600 мм. Кроме колодцев с отстойниками устанавливают также несколько контрольных колодцев (два-три), которые служат для определения уровня грунтовых вод: глубину их залегания проверяют шестом. Они не включены в систему дренажа и стоят одиночками. Размещают их в самой высокой и самой низкой точках дренажной системы. Если участок большой по площади — то еще и посередине. Их диаметр — 100-150 мм. Контрольные колодцы делают пластиковыми, но иногда и бетонными.

Дренажный насос

Дренажные насосы используют в том случае, если водоотводящие системы расположены выше, чем уровень воды в водоприемном колодце. При выборе насоса подачу рассчитывают исходя из того, что объем дренажного стока составляет 40-200 л в час на «сотку» площади. Зная размер конкретного участка, определяют расход. Но при этом не учитывается попадание в дренажную сеть поверхностного стока. Для учета поверхностных вод указанные характеристики необходимо увеличить в 2-3 раза (данные на весенний период). Напор зависит от высоты подъема воды: ее отсчитывают от нижнего уровня воды в колодце до верхней точки подачи воды. Потери напора по длине трубопровода специалисты подсчитывают по определенным формулам или графикам. Потребителю же можно исходить из того, что на каждые 10 м трубы нормального диаметра (это такой диаметр, который равен диаметру напорного патрубка насоса или больше его) теряется 1 м напора.

Уход за дренажной системой

Регулярный уход за дренажной системой заключается в периодической чистке дренажных колодцев. Раз в 10-15 лет, иногда чаще, проводят глобальную промывку дрен, освобождая их от наносов. Для этого каждая дрена должна быть доступна с двух концов. Одним из них является ближайший дренажный колодец. Для организации второго на начальном участке дрены еще при строительстве делают выпуски: с помощью специальных фасонных частей трубу выводят на поверхность. Во время промывки насос попеременно подключают к началу и концу дрены, под давлением прогоняя сквозь нее воду в двух направлениях. Выпуски, как и все дренажные колодцы, закрывают крышками, чтобы защитить систему от мусора. Средний срок службы дренажной системы, собранной из пластмассовых труб, — 50 лет. По истечении этого времени пластмасса разрушится, но еще 20 лет система будет работать за счет объемно-щебеночного фильтра. Работы по укладке обычно проводят летом, начиная с июня, после понижения уровня грунтовых вод. Укладку системы рекомендуется завершить в течение сезона, не оставляя траншеи открытыми на зиму. При хорошей погоде на укладку уходит 2-3 недели.

ВАЖНО: Прежде чем сооружать дренажную систему, необходимо определить уровень грунтовых вод (УГВ).

Для его вычисления потребуется работа топографов-геодезистов и инженеров-гидрогеологов. Геодезисты выполнят топографическую съемку участка, подготовят данные для гидрогеологов и для проектирования дренажа. Если вы в дальнейшем собираетесь по-настоящему благоустраивать участок, то план территории будет нужен и ландшафтному дизайнеру. В результате грамотно выполненного дренажа понижается уровень грунтовых вод, улучшается плодородность, дренированную почву легче подготовить к посевным работам, а ещё такая земля лучше воспринимает удобрения.

Не пренебрегайте дренажной системой! Переувлажнение приводит к нарушению аэрации почв и их заболачиванию. Растения из-за этого могут не расти вообще. Проделав однажды необходимую работу, впоследствии вы избавите себя и свой дом от многих хлопот.

Все необходимое для установки дренажных систем в Калининграде вы можете найти в ТД «Строитель». На все ваши вопросы по выбору и установке дренажа ответят грамотные специалисты наших магазинов по адресам:

г. Калининград, ул. Гагарина,  239,

г. Калининград, ул. Полоцкая, 1.

Телефон магазинов: (4012) 777- 239

Торговый дом «Строитель»

Время работы магазинов: с 8.30 до 19.00 без перерыва и выходных

Сайт: www.tdstroitel.ru

На правах рекламы.

klops.ru

Поверхностный дренаж: способы устройства и оформления

Так как основная водяная нагрузка приходится на тёплое время года, то для отвода воды не во всех случаях требуется зарываться ниже глубины промерзания. Поверхностный дренаж вполне эффективен, особенно если участок расположен на небольшом

Канавы и канавки

Самый простой и доступный вариант отвести воду — устроить поверхностные дренажные канавки. Дренажные канавы справляются с отводом воды при больших ливнях или во время таяния снега. Обычно их располагают по периметру участка, соблюдая уклоны для самотёка воды.

Канавы направляются в сторону водоприёмника, расположенного в самой нижней части участка. Это может быть уличная канава, проходящая вдоль дороги, ливневая канализация, если посёлок ею оборудован, а также водоём — естественный или искусственный.

Кроме канав по границам при необходимости применяют устройство поверхностных водоотводов и по территории самого участка.

Уличная канава
Уличная канава

Дно и стенки канав делают просто грунтовыми или облицованными каким-либо материалом, к примеру, камнем или плитами из бетона. При обустройстве каналов нужно различать сточную и дренажную канавы.

Сточная канава принимает в себя потоки воды, уже собранные ранее, или воду, поступающую сверху — например, во время дождя. Поэтому её стенки могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная же канава вбирает лишнюю влагу из почвы, поэтому её стенки должны быть проницаемы для воды.

Поверхностные дренажные канавы могут быть устроены над трубами глубинного дренажа, расположенными в почве, в качестве дополнительной меры.

Пластиковые дренажные лотки
Пластиковые дренажные лотки

Не стоит смущаться тем, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. Выбор стиля зависит от дизайна всего участка.

Канал для стока воды с использованием готовых лотков оформляют декоративными решётками — пластиковыми или металлическими.

Декоративные решётки канавы и люк дренажного колодца
Декоративные решётки канавы и люк дренажного колодца

В качестве материала для отделки стенок канавы можно использовать натуральный камень, только не забывайте, что если для фиксирования камня используется раствор, то такой способ подойдёт для сточной канавы. Дренажную канаву нужно отделывать камнями большого размера, используя метод «сухой кладки» — тогда стенки останутся водопроницаемыми.

Декоративно оформленная сточная канава
Декоративно оформленная сточная канава

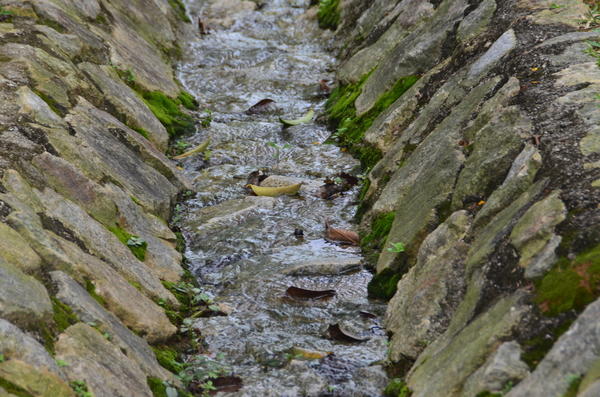

На фото ниже вы видите дренажную канаву, выложенную натуральным камнем по технологии «сухой кладки» — функциональную составную часть дренажной системы и декоративный элемент ландшафта.

Дренажная канва, отделанная натуральным камнем
Дренажная канва, отделанная натуральным камнем

Другой способ отделать и одновременно укрепить от осыпания стенки — использование так называемых матрацев Рено. Это аналоги габионов — металлических сеток, наполненных щебнем или булыжниками, — только ориентированных не вертикально, а горизонтально или наклонно.

Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта http://sitkazahid.com/
Дренажная канава и склон берега пруда, укреплённые матрацами Рено. Фото с сайта sitkazahid.com

Использование матрацев Рено — это не только способ дренировать грунт, но и возможность укрепить его на склонах дренажных канав, а также оврагов и водоёмов, если они есть на вашем участке. Укрепление грунта на склонах таким приёмом в дизайне участка можно скомбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо собственно канавы (неглубокого и неширокого рва), поверхностный дренаж можно оформить в виде:

  • Природного ручья
Дренажная канава не обязательно должна быть прямолинейной. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественной и лучше впишется в дизайн. Канаву следует выкапывать с наклонными стенками (угол наклона — около 20°), чтобы избежать осыпания грунта. Стенки укрепляются дёрном или камнем, и высаживаются декоративные влаголюбивые растения.

Дренажная канава в виде ручья
Дренажная канава в виде ручья

  • «Французской» канавы
Французская канава представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только прекрасно справляется с функцией отведения лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: здесь не скапливается растительный мусор, и вода не зацветает.

Французская канава
Французская канава

  • «Сухого» ручья
«Сухое русло» в ландшафтном дизайне применяется в качестве самостоятельного декоративного элемента. А ещё сухие ручьи — это великолепный способ замаскировать дренаж. По своему устройству они аналогичны французской канаве, траншея засыпается щебнем доверху. Отличие во внешнем виде.

Сухой ручей - маскировка для дренажной канавы
Сухой ручей — маскировка для дренажной канавы

Французские канавы прямолинейны, они впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухие русла имитируют путь высохшей природной реки или ручья или курум — каменную реку.

Правильно устроенные садовые дорожки с засыпкой хорошо фильтрующими воду материалами (щебень, песок) в основании, уложенные с уклоном к краям, способны и сами эффективно дренировать территорию участка. Они также могут маскировать дренажные канавы при поверхностном засыпном дренаже.

Садовые дорожки - часть дренажной системы
Садовые дорожки — часть дренажной системы

При устройстве таких дорожек не забывайте, что их поверхность должна быть водопроницаема. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, в песок. Дополнительно дорожки в саду по наружным сторонам могут снабжаться водоотводящими лотками, направленным в общую систему дренажа.

Садовые водоёмы как элементы дренажной системы

По канавам различной конструкции и внешнего вида вода стекает в водоприёмник, одним из вариантов которого может быть водоём — природный или искусственный. Поверхностный дренаж — отличный повод для устройства пруда на даче. Он послужит водоприёмником дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.

Пруд на участке
Пруд на участке

Пруд, если он устроен не с помощью готовой пластиковой ёмкости, а имеет естественное дно, сам по себе является дренажом. Если он располагается в нижней точке участка, лишняя грунтовая и поверхностная вода будет стекать в него, осушая территорию. В простых случаях подтопления территории пруд, выкопанный в нужном месте, может быть единственным и достаточным элементом дренажной системы.

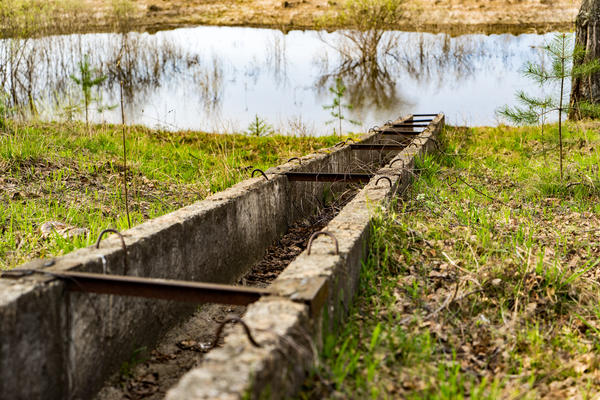

Поверхностный лоток для отвода воды в природный водоём
Поверхностный лоток для отвода воды в природный водоём

Если места для садового дренажного водоёма на участке нет, но зато поблизости имеется естественный пруд, озеро или река, то можно отвести собранную воду туда. Конечно, если целесообразность такого мероприятия адекватна трудозатратам по производству земляных работ. Отвести воду можно поверхностным способом, всё той же канавой (лотком), или проложив подземную трубу.

Труба дренажной системы, направляющая сток в естественный водоём
Труба дренажной системы, направляющая сток в естественный водоём

Нужно только заранее убедиться в том, что уровень водоёма всегда ниже трубы, даже в весенний паводок. Иначе весной вы получите обратный эффект: вместо отвода лишней воды с участка к вам по трубе притечёт и часть водоёма. Или труба должна быть оборудована обратным клапаном.

Не забудьте, что в естественный водоём нельзя сливать сильно загрязнённые воды, например из системы фильтрации септика.

7dach.ru

Когда нужен дренаж на даче и как его сделать

Если на участке постоянно подтапливает дачный дом, а во дворе не просыхает грязь, это свидетельствует о наличии высокого уровня грунтовых вод.
Такое неудобство вполне возможно исправить с помощью дренажа на даче.
Реализация такого проекта не требует специальных умений, так что цена работы будет невелика, более того, систему водоотвода на дачном участке вполне можно сделать самостоятельно.

В каких случаях необходимо обустраивать дренаж

Необходимость в дренажной системе на загородном участке всегда видна невооруженным взглядом — переувлажнение почвы после таяния снега или выпадения осадков, наличие сырости в погребе или невысыхающие лужи говорят о необходимости создания системы водоотведения.
Уже при покупке участка можно отметить необходимость его преобразования:
⊗ Участок находится в низине — сезонные затопления из-за перепадов рельефа неизбежны.
⊗ Глинистые или суглинистые почвы обладают небольшой гигроскопичностью, а потому вода долго застаивается на поверхности. При этом глины может быть и не видно, если она скрыта за слой чернозема.
⊗ Близкое расположение грунтовых вод в пределах 2,5 метров от поверхности почвы во время дождя вполне способно превратить участок в болото. Выкопав яму глубиной до полуметра, необходимо проследить за ней в течение суток — если яма наполняется водой, то обустройство дренажа является первоочередной задачей.
⊗ Причиной необходимости обустройства дренажа на даче может стать не рельеф или качество почвы, а обилие осадков. В этом случае из-за дождей почва обеднена кислородом, что негативно сказывается на условиях роста растений — без дополнительного осушения заниматься садоводством или огородничеством в таких условиях нецелесообразно.
Удостоверившись в наличии одного или несколько факторов из перечисленного списка, можно приступать к созданию системы водоотведения.

Виды дренажных систем

Обустраивая дренаж - необходимо помнить о необходимости строительства ливневой канализации.Проблема чрезмерной влажности решается за счет дренажных систем двух типов — они могут быть поверхностными и глубинными.
Выбор необходимого варианта обусловливается причинами, которые обеспечили затопление территории.
Необходимо заметить, что каждая из вышеперечисленных систем дополняет друг друга, а при условии применения системы ливневой канализации образуется логичная, и технически грамотная система полноценного отвода как грунтовых так и ливневых вод.

Поверхностная дренажная система

Очень часто "специалисты" собирают систему ливневой канализации без использования грязе и соро улавливающих воронок. В большинстве случаев, в течении года происходит аварийная ситуация.Система дождеприемников позволит эффективно собирать и отводить ненужную воду за пределы участка во время любых осадков.
Оперативность отведения воды позволяет избежать впитывания влаги в грунт — такой водосток необходим для глинистых грунтов и станет функциональным дополнением к ливневой канализации.
Вода отводится в фильтрационные колодцы, как вариант, ее можно просто вывести за пределы участка. Оставшийся небольшой процент осадков естественным образом испарится.
Что касается возможных видов сливных водоотводов поверхностного водостока, то можно выбрать следующие варианты.

Точечный дренаж

Точечный дренаж подразумевает использование:
⊗ ливневых воронок;
⊗ дождеприемников;
⊗ трапов;
⊗ придверных решеток.
Такие конструкции устанавливаются в дверных приямках и на прочих участках, на которых требуется сбор воды — это может быть как слив кровельного дождеприемника, так и поливочного крана.
Через точечный водосборник вода попадает в подземные трубы, а после в коллектор ливневой канализации.

Линейный дренаж

Что касается линейного дренажа, то в зависимости от расположения он различается на пристенный и удаленный от сооружения.
Такой дренаж закрыт решетчатыми накладками и собирает ту часть осадков, которая не попала в точечные дождеприемники. Линейный дренаж используется в следующих случаях:
1. Предупреждение смыва верхнего плодородного слоя почвы, что актуально для участков с ландшафтными перепадами. Если наклон горизонта превышает 3 градуса, то такой исход наиболее вероятен.
2. Если ландшафт на участке достаточно ровный, но сама площадка расположена в низине, то во время выпадения осадков стекающие с высоты потоки воды также угрожают плодородному слою, а также растениям и домам.
3. Осушение тротуаров и дорожек — пешеходная зона располагается на небольшом возвышении, тогда как влага по небольшому склону попадает в водоотводящие каналы.
4. Дорожный дренаж — представляет собой обыкновенную канаву вдоль дорожного полотна.

Глубинная дренажная система

При очень большом количестве воды в грунте, единственным решением для проведения работ, является копка и укладка дренажа зимой, при минусовых температурах.Такой вариант водоотвода актуален для местности, в которой грунтовые воды расположены недалеко от поверхности, в частности ближе 2,5 метра.
Разумно такую систему водоотвода создавать одновременно с котлованами под фундамент дома и хозпростроек, чтобы их не затапливало.
Строительство глубинного дренажа выполняется с помощью перфорированных труб — так называемых дренов — их укладывают в грунт под наклоном, что позволяет влаге собираться в дренаж и под действием силы тяжести перемещаться в накопительный коллектор, дренажный тоннель или колодец.

Важно! Уклон дренажных труб должен находиться в пределах 1 градуса, как вариант, можно сказать, что перепад высоты на 1 метр трубы должен составлять 1-2 см.

Альтернативные варианты осушения дачного участка

Дренаж на даче можно организовать различными способами, некоторые из которых достаточно простые и не требуют значительных трудозатрат. Но в любом случае, отказавшись от классических решений использующих дренажные трубы и каналы, эффект от нестандартных решений появится не сразу, а только через значительный период времени. Связано это с тем, что правильно спроектированная и смонтированная дренажная систем на основе пластиковых труб и лотков, фактически только увеличивает скорость сбора и утилизации грунтовых вод, проще говоря ускоряет естественные природные и физические процессы. Альтернативные варианты, в свою очередь только изменят условия протекания процессов проникновения грунтовых вод в грунт.

Осушение участка без дренажа

Открытый дренаж. Фактически - ,облагороженная щебнем и георешеткой, канава. Чтобы осушить участок, стоит разобраться в причинах заболачивания. В ряде случаев исправить ситуацию можно, не обустраивая дренаж.
Примером такой ситуации может стать специфический рельеф, который является причиной повышенной влажности почвы — в данном случае можно создать уклон, по которому вода будет стекать за пределы участка.
Для этого необходимо сделать перепад рельефа, обеспечивая небольшой наклон за счет формирования искусственной возвышенности.
Грунт на одной части участка снимают, а на другой — насыпают. Как вариант, можно сделать насыпь из чернозема или торфа, перемешав его с 1/3-1/5 частями песка.
Если причиной повышенной влажности является наличие слоя глины неподалеку от поверхности, в нижней части участка может получиться настоящий водоем, который помимо эстетических свойства будет отличным способом утилизации дренажных вод.
Такой водоем может стать природным источником воды для полива растений, местом для разведения рыбы или просто декоративным элементом ландшафтного дизайна.

Наличие ландшафтного водоема - это не только эстетика, но и возможность значительно снизить нагрузку на дренажную систему.Если уровень грунтовых вод достаточно высокий, то гидроизоляция пруда и водоема не понадобится, в крайнем случае, можно воспользоваться пленкой ПВХ. Наличие водных растений по периметру искусственного озера избавить воду от цветения.
Еще один вариант осушения почвы — это высадка влаголюбивых растений.
Ярким примером такого растения является береза, которая для своего роста потребляет огромное количество влаги. Для осушения территории можно использовать такие растения как верба, спирея, шиповник, боярышник, ирга. Их высаживают в проблемных зонах, а также вдоль площадок, на которых появления влаги нежелательно, например, вдоль дороги, по периметру дома. Это яркий пример соединения функциональности и внешней привлекательности.

Обустройство дренажа на даче

Простой дренаж на даче можно сделать самостоятельного, для этого понадобятся дренажные трубы, геотекстиль, лопата и много энтузиазма.Дренаж вокруг дачного дома или хозпостройки позволит избавить подвал от подтопления талыми водами или дождевой водой, а всего лишь несколько дренажных труб уложенных на лужайке — уберут лужи, и сделают отдых максимально комфортным.
Именно в межсезонье уровень грунтовых вод максимально приближается к поверхности, поэтому такая система будет очень актуальна.
Дачная мелиоративная система должна реализовываться параллельно со строительством фундамента для здания. Впрочем, сделать дренаж на даче можно и после того, как домовладелец замечает появление сырости в подвале.

Этапы выполнения дренажа

Фундамент откопан, проведены работы по гидроизоляции стен с помощью обмазочной полимерной гидроизоляции.1. Необходимо выкопать траншею по периметру строения. Форма траншеи должна быть наклонной, а ее нижняя часть — глубже на полметра, чем самая низкая точка фундамента. Эффективный водоотвод возможен только при уклоне как минимум 2 см на 1 погонный метр.
В котловане по углам здания, необходимо дополнительно выбрать грунт — на 400-500мм, это необходимо для беспроблемного размещения илосборной части дренажного колодца.
Вертикальные стенки траншеи в большинстве случаев выполняют под углом 45-60°, так можно обеспечить безопасность проведения работ и предотвратить внезапное осыпание грунта.
В стесненных условиях возможно осуществить укрепление откосов с применением листов фанеры, или сколоченных из досок щитов.

2. После очистки фундамента от остатков грунта необходимо обработать бетон битумно-керосиновой грунтовкой, после чего наносят слой гидроизолирующей резинобитумной мастики. Она представляет с собой мягкую смолу, прежде чем мастика застынет, в нее необходимо вдавить армированную сетку с шириной ячейки 2х2 мм — именно такую используют для штукатурных работ. Далее требуется сделать перерыв и дождаться высыхания бетона, после чего повторить слой герметика.

Высокопрочные двухстенные гофрированные трубы УПОНОР для дренажа укладывают в "кокон" из геотекстильного полотна и щебня.3. На дно канавы выкладываем слой геотекстиля, слой гравия, выравниваем уклон — прежде чем выложить дренажные трубы, формируем полукруглые канавки в слое гравия.
Геоткань должна полностью отделять щебень от песка и глины, очень часто нет возможности приобрести полотно необходимой ширины, в этих случаях геоткань укладывается с нахлестом 15-20 см, края можно зафиксировать степлером или кусочками двухстороннего скотча.
Вдоль стены фундамента геотекстиль не укладывается, но в некоторых случаях, когда требуется обеспечить максимальную защиту слоя гидроизоляции, монтируется специальная полимерная мембрана, которая отделяет слой щебня от битума.
Мембрана, как таковая не обеспечивает абсолютно никакой гидроизоляции, основное назначение: защитить фундамент от точечного давления щебня, и отвести грунтовые воды вниз, к дренажной трубе — которая в свою очередь и отведет воду от здания.
Верхняя часть полимерной мембраны выводится под отмостку здания, и защищается специальным пластиковым или металлическим профилем.

Дренажные колодцы 315мм Упонор - устанавливаются по углам осушаемого здания.4. Выкладываем дрены, которые можно купить с готовыми перфорированными отверстиями. Как вариант, можно приобрести обычные ПВХ трубы для канализации и самостоятельно пробить отверстия. При этом размер отверстия должен быть меньше среднего зерна гравия на подушке.
Но прежде чем заниматься такой самодеятельностью — оцените трудозатраты и конечный эффект от выполненной работы, в большинстве случаев проще и надежней остановить свой выбор на специализированной трубе от надежных производителей.
Как не ошибиться при выборе, когда на рынке предлагают и гибкие трубы с возможностью монтажа на безумных глубинах, и системы дренажа без щебня, плоские трубы, а иногда и просто «чулки» набитые пенопластом, которые по мнению производителей должны заменить и щебень и трубу.
Основной совет: для дренажа фундамента подходят только жесткие двухстенные трубопроводы, поставляемые в отрезках, с классом жесткости SN4 и SN8.
Для газонов и лужаек, с глубиной дренажной канавы до 1-1,2м — идеально подойдет гибкая труба поставляемая в бухтах.
Трубы желательно применять с ходовыми наружними диаметрами: 110 и 160мм. Так не возникнет проблем с покупкой дорогостоящих тройников и поворотов нестандартных диаметров.

5. Соединяем дрены в единую систему, используя крестовины и тройники — система должна выходить к коллектору, находящемуся в самой нижней точке системы водоотвода. Контроль уклона выполняется с помощью уровня, также можно вдоль магистрали натянуть шнур.

В дренажный колодец запрещено сбрасывать ливневые воды, для утилизации осадков - обустраивают специальную систему - ливневую канализацию.6. Если в дренажной системе предусмотрены повороты, то каждый из них необходимо обеспечить смотровым колодцем. Он представляет собой отрезок трубы, верхнюю часть которой мы прикрываем крышкой. Такие элементы позволяют владельцу контролировать работу дренажной системы и избавлять ее от засоров. Перед покупкой колодца необходимо задуматься как будет оформлена отмостка, и какой внешний вид дренажного люка вам больше подойдет. В настоящее время существую люки из пластика, чугуна (круглый и квадратные) и специальные изделия для высадки в них газона — скрытые люки.

7. Засыпаем дрены щебнем, закрываем геополотном.
В дренажных работах применяют только гранитный щебень и галечник, так как эти материалы не слеживаются и их пропускная способность со временем не меняется.

8. Если поверх дренажной системы укладывается ливневая канализация, то ее трубы выкладываются поверх слоя щебня.
Такое решение позволит значительно улучшить работу дренажной системы, снизить стоимость строительных и монтажных работ, и самое главное приведет сброс воды с крыши к законченному и грамотному решению.

9. Поверх слоя щебня высыпаем слой речного песка на высоту 15 см, далее закрываем водоотвод грунтом — лучше насыпать его с холмиком, что позволит получить ровную поверхность после усадки всех слоев.
Все сыпучие материалы должны быть отделены друг от друга геотекстильным полотном, при монтаже отмостки — желательно уложить слой полиэтиленовой пленки — для того что бы обезопасить песок и щебень от частиц цемента.

www.promstok.com

Дренаж участка своими руками: технология и правила монтажа

Обустройство участка под строительство дома должно начинаться с сооружения дренажной системы. Только в этом случае можно рассчитывать на то, что фундамент коттеджа и других построек не будет подмываться, подпол не станет заливать водой, а гулять по участку после дождя можно будет и без резиновых сапог. Разберемся, как сделать дренаж на участке своими руками.

Строительство дренажной системы – это необходимость для любого участка, оно проводится, чтобы не допустить переувлажнения почвы и преждевременного разрушения фундаментов зданий. Разберемся, какой вид системы водоотведения подойдет для конкретного земельного участка, и как сделать дренаж участка своими руками.

Чем опасно переувлажнение почвы?

Излишняя влажность может причинить ощутимый вред зданиям на участке, а также растениям, произрастающим там. Подтопление фундамента приводит к тому, что кладка начинает постепенно разрушаться. Вода может проникать в подвалы и подполья, что приведет к появлению сырости в доме, образованию на стенах плесени. Все это пагубно отразится на здоровье домочадцев.

Если земля переувлажнена, от этого сильно страдают растения. Во-первых, при избытке влаги в почве к корням поступает недостаточно воздуха. Во-вторых, влажная почва промерзает на большую глубину, и растение может зимой погибнуть от холода. Поэтому дренаж на садовом участке – это не модное веяние, а необходимость.

Составление проекта дренажной системы

Разберемся, как правильно сделать дренаж участка. Начать следует с составления проекта. Для того чтобы составить грамотный проект, следует принять во внимание следующие факторы:

  • Уровень, на котором в данной местности залегают грунтовые воды.
  • Рельеф местности, которая будет подвергаться осушению (низина, склон холма и пр.).
  • Структура грунта на разной глубине.
  • Среднее количество осадков, выпадающее в данной местности.

  • Месторасположение и количество растений (деревьев и кустарников), которые уже имеются на участке или которые планируется посадить.
  • Наличие на участке погребов или других заглубленных сооружений.
  • Схемы расположения остальных коммуникаций (сетей водопровода, канализации и пр.).

После составления схемы, будет ясно, какие комплектующие для дренажа необходимо будет приобрести, и в каком количестве.

Типы дренажных систем

Существует две разновидности дренажных систем – глубинные и поверхностные. Обе выполняют единую функцию – отведение излишней влаги, однако способ монтажа и принцип работы у них отличаются.

Основная задача поверхностных систем – отведение воды, которая выпадает в виде осадков или попадает на участок в результате паводка. Глубинные системы используются для борьбы с грунтовыми водами, которые могут подниматься слишком высоко и способствовать переувлажнению почвы.

Поверхностные системы дренажа

Построить поверхностный дренаж участка своими руками несложно. Этот тип системы водоотведения может быть разным.

Точечная система

Для отведения дождевой и талой влаги с отдельных участков территории используются точечные системы. В них входят следующие элементы:

  • Дождеприемники (водозаборники).
  • Трапы для транспортировки воды.
  • Отстойники для осаждения мусора.
  • Водоотводы – трассы, ведущие к накопительному колодцу или к иному месту вывода воды.
  • Ливневый колодец.

Если строится точеный дренаж садового участка своими руками, то водоприемники следует установить в местах, где естественным путем накапливается влага:

  • В самых низких местах участка.
  • На месте въезда на участок.
  • В зонах перед входной группой в дом.
  • Под водосточными трубами крыш.

Линейная система

Для обеспечения более серьезной защиты следует устраивать линейную систему дренажа. Это вариант необходим, если:

  • Участок имеет уклон от 3 градусов и выше.
  • Если в районе застройки выпадает много осадков или имеется возможность затопления во время паводков.
  • Если участок расположен непосредственно у склона холма.

Конструкция поверхностного дренажа не является сложной, но перед тем, как приступить к его сооружению, необходимо составить точную схему линий. Чтобы построить открытый дренаж, используются лотки для дренажа, которые устанавливаются в небольшие заглубления.

Сверху их укрывают декоративными решетками из металла или пластика. Желоба прокладывают с уклоном, чтобы вода могла двигаться самотеком. Из желоба вода попадает в пескоулавливатель, затем уходит в ливневую канализацию.

Совет! Пескоулавливатель – это простейший механический фильтр, который используется для задержки мусора, поступающего с водой – листьев, веток, частичек песка и земли.

Безлотковая система

Возможно устройство поверхностного дренажа без использования лотков и бетонирования траншей. Этот способ хорош своей простотой, но может быть использован только на участках с водопроницаемыми почвами.

В этом случае, подготовленные траншеи, выкопанные с уклоном, засыпают щебнем и песком. То есть, роль водопроницаемого слоя будет выполнять щебень для дренажа – фракция более крупная засыпается на дно траншей, более мелкие камешки сверху.

При отсутствии щебня можно построить фашинный дренаж, то есть уложить в канавы березовый, хвойный или дубовый хворост, связанный в пучки. Хворостины укладывают в траншеи на скрещенных колышках, сверху засыпают песок для дренажа. Такой вид дренажа вполне работоспособен, но менее долговечен, чем построенный с использованием щебня.

Глубинные системы дренажа

Намного сложнее построить глубинный дренаж участка своими руками. Этот вариант необходим там, где грунтовые воды располагаются неглубоко. Она используется для того, чтобы исключить подтопление фундамента и попадание воды в подвалы или в погреба. Для сооружения применяются дренажные трубы.

Трубы для дренажных систем и способы их укладки

Ранее для сооружения дренажа рекомендовали использовать трубы из керамики или асбестоцемента. Сегодня намного удобнее применять легкие и прочные трубы из полимерных материалов.

В этом случае, монтаж дренажных труб происходит проще, поскольку трубы очень легкие и уже имеют перфорацию. Для того чтобы пластик мог выдержать нагрузку пластов грунта для дренажных систем выбирают гофрированные трубы. Способ укладки следует выбирать в зависимости от типа грунта на участке.

  • Если грунт щебеночный, то трубу можно укладывать просто так, не используя дополнительного фильтрующего материала.
  • В том случае, если грунт глинистый, перед укладкой труб следует после прокопки траншеи на дне выполнить подсыпку щебнем. Высота щебеночной подушки должна быть не менее двадцати сантиметров.

  • При суглинистых грунтах важно предотвратить заиливание дренажной трубы. Для этого трубу перед укладкой рекомендуется обернуть геотекстильной тканью.
  • На песчаных грунтах рекомендуется использовать и подушку, выполненную из щебня, и фильтр из геотекстиля.

Совет! Если строится дренаж участка своими руками на глинистых почвах, то, возможно, придется сооружать совмещенную систему глубинного и поверхностного дренажа.

Этапы строительства

После того как будет составлена подробная схема и приобретены необходимые материалы, можно приступать к монтажным работам. Рассмотрим, как производится эта работа. Сначала производится выемка грунта, то есть производятся земельные работы. От чего зависит глубина дренажа?

  • Во-первых, важно, чтобы трубы располагались на глубине, которая превышала бы глубину промерзания почвы. Это обстоятельство позволит системе эффективно во время весеннего паводка отводить воду.

  • Во-вторых, важно, чтобы глубина заложения дренажных труб вокруг дома не менее чем на полметра превышала глубину расположения самой нижней части фундамента. Это необходимо для того, чтобы грунтовые воды попадали в дренажную систему до того, как они поднимутся до уровня фундамента.

Затем канавы выстилаются геотекстилем так, чтобы над поверхностью канавы оставался материал, необходимый для образования нахлеста.

Совет! Для дренажных систем следует использовать мягкие типы геотекстиля. Например, можно взять флизелин или дорнит.

В том случае, если геотекстиль не планируется использовать, то на дне канавы сооружается песчаная подушка высотой 10-15 см, песок следует хорошо уплотнить. Поверх песчаной подушки насыпается керамзит или щебень. А какой щебень для дренажа следует использовать?

Специалисты рекомендуют использовать щебень крупной фракции, он отлично пропускает воду. При выполнении земляных работ и выполнении засыпки следует постоянно следить за уровнем уклона. Рекомендуемый уклон дренажа — 70 мм на каждый метр дренажной трубы.

Трубы укладывают в подготовленные канавы, для их соединения используют фитинги – крестовины и тройники. Обратная засыпка производится сначала смесью щебня с песком, затем вынутым ранее грунтом.

Совет! рекомендуется насыпать грунт над траншеей в виде бугорка, так как со временем он просядет.

Современный подход к строительству дренажа

Используя современные строительные материалы, можно построить систему, которая будет осуществлять дренирование участка намного быстрее, то есть построить дренаж без щебня.

Для этого используются специально созданные дренажные блоки, которые представляют собой полимерные перфорированные трубы (диаметром 110 или 50 мм), которые окружены довольно толстым слоем геосинтетического наполнителя, уложенного в полиэтиленовую сетку, закрепленную вокруг трубы.

Диаметр готового блока – 300 мм (для труб 110 мм) или 150 мм (для труб 50 мм). Достоинства этого метода:

  • Используются блоки трехметровой длины, имеющие внутренние соединения. Это обеспечивает легкий монтаж.
  • Легкий вес блоков. Так, блоки весом в 50 килограмм могут обеспечить строительство системы, на которую потребовалось бы использовать 8 тонн щебня.
  • Простейшая технология укладки дренажных труб и быстрота сборки — справиться с монтажом может и один человек.

Система дренажа – это необходимый элемент оборудования участка. Работы по строительству данных систем не являются особенно сложными, поэтому их вполне можно произвести без привлечения профессиональных бригад.

kanalizaciyam.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
