Монтаж теплого пола водяного: Технология монтажа водяного теплого пола

Содержание

Монтаж водяного теплого пола под ключ

Теплый пол особенно актуален в санузлах, прихожих, банях и ванных комнатах

Если при строительстве или ремонте здания сразу задуматься об установке специального оборудования, все проблемы будут решены и не придется морщиться и мерзнуть, перемещаясь по собственной квартире.

Преимущества водяного теплого пола

Выбирая оптимальный способ отопления дома, внимательно прочитайте ниже о плюсах теплых полов:

  • Комфортная жизнь. Организация теплых полов предполагает прокладку радиаторов не по периметру помещения, на его стенах, а под бетонной стяжкой. При этом площадь батареи значительно увеличивается. Передвигаться по теплому ламинату или линолеуму намного приятней, чем по холодному.
  • Равномерный и быстрый прогрев помещения. При стандартном отоплении комфортней всего у стен, где расположены радиаторы. В центре большой комнаты может быть достаточно прохладно.
    Монтаж теплых полов обеспечивает оптимальный микроклимат везде.
  • Температура в комнатах в точности соответствует советам врачей, рекомендующих держать ноги в тепле, а голову, если не на морозе, то в более прохладном месте.
  • Уменьшаются потери тепла через стены и потолок за счет уменьшения разницы между наружным и внутренним воздухом в зоне перекрытий.
  • Отсутствие традиционной конвекции, а соответственно, перемещения пыли и сквозняков.
  • Многие знают, сколько проблем доставляет пыль, скапливающаяся на радиаторах. Узкие планки и секции сложно протирать и постоянно мыть. Монтаж теплых полов позволяет не тратить лишнее время на уборку.
  • Открытие окон для проветривания не приводит к вымораживанию помещений, появлению неприятных ощущений.
  • Воздух не пересыхает, как при традиционных способах обогрева.
  • Огромные, не слишком элегантно выглядящие радиаторы не портят внешний вид и дизайн комнат и кабинетов.
Сравнение принципов работы систем отопления с использованием радиаторов и теплого пола

Внешний вид, дизайн значимы для собственника здания. Но покупателям не менее важна экономия. А монтаж теплых полов позволит экономить до 20-40% в сравнении с применением стандартных котлов. В частности, можно отключать контуры в нежилых помещениях, в комнатах, где на данный момент времени никого нет.

Экономия достигается и за счет более низкой температуры теплоносителя — не выше 40-50С. Меньше расходуется газ или иное топливо. А сторонники здоровой жизни порадуются отсутствию электромагнитного излучения.

Недостатки водяного теплого пола

Нельзя сказать, что теплые полы полностью лишены недостатков. Среди наиболее важных и значимых:

  • Тепловые потери не должны превышать 100 Вт/кв. метр
    . Если потери превосходят это значение, задумайтесь либо об утеплении стен, фундамента, либо об установке комбинированного отопления (в сочетании со стандартными радиаторами).
  • Монтаж теплых полов не всегда возможен в квартирах с однотрубной системой отопления. Устанавливать приходится на стадии первоначального ремонта после сдачи дома в эксплуатацию. Не будет лишним и получение информации о необходимости узаконивания подобного способа обогрева.
  • Над водяной рубашкой приходится заливать достаточно толстую стяжку
    . Это приводит к поднятию пола на 8-10 см, к увеличению нагрузки на несущие конструкции. На первом этаже пол поднимется и на все 20 см. Все это приводит к переделке дверей, порогов.

В вопросах утяжеления здания лучше проконсультироваться с опытным специалистом, чтобы не наблюдать потом трещины на стенах и потолке. Не думайте, что дом крепкий, все выдержит.

Первоначальные вложения в монтаж водяного теплого водяного пола для отопления частного дома или квартиры значительно превышают затраты на обустройство радиаторов. Расходы окупятся за счет экономии на топливе, но это будет потом.

На вышеперечисленные недостатки теплых полов не исчерпаны. Добавим еще несколько:

Теплый пол не рекомендуется использовать там, где люди находятся постоянно. Активно противятся этому врачи. Как оказалось, ноги отнюдь не всегда должны находиться в тепле. К теплым участкам тела постоянно приливает кровь. Если она будет скапливаться в ногах на постоянной основе, вены и сосуды не будут отдыхать. Одновременно с комфортом человек получает повышенную возможность получить варикозное расширение вен и иные заболевания.

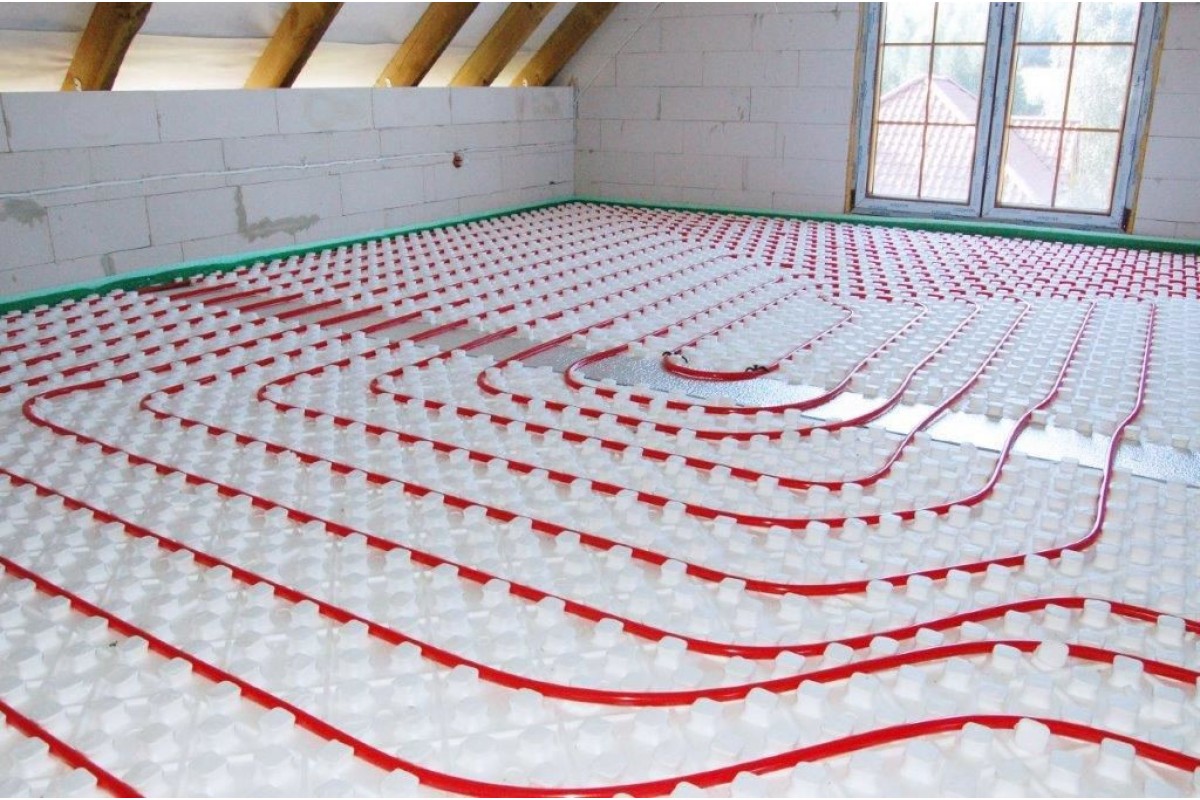

Варианты укладки труб водяного теплого пола

Вывод: теплый пол актуален в санузлах, в прихожих, в банях, в ванных. В каждом из этих помещений человек не живет постоянно, а бывает время от времени. Соответственно, особого вреда такое пребывание не принесет.

Ранее было сказано, что отсутствие конвекции — это положительное качество теплого пола. Но ее же можно считать и большим минусом из-за отсутствия вентиляции. Установка радиаторов заставляет владельца здания проветривать комнаты или кабинеты, получая свежий воздух с улицы.

Вывод: обустройство теплых полов предполагает обязательное обустройство принудительной вентиляции. А это — повышенный шум, дополнительный расход электроэнергии и денег. Хотите сэкономить? Пожалуйста, но будьте готовы к тому, что воздух будет спертым и не слишком приятным.

Теплый пол и некоторые материалы для оформления просто несовместимы

Прежде чем говорить о том, как оформлять полы, объясним разницу между понятиями «теплый» и «комфортный» пол. А разница достаточно принципиальна.

Комфортный пол не нагревается выше 20…220С. Для зимы или осени данный вариант не подходит. Вам удастся им воспользоваться только летом или весной. Для холодного времени дополнительно позаботьтесь об установке радиаторов.

Монтаж теплых полов предполагает, что теплоноситель-вода нагревается до температуры 55С.

Дерево в такой ситуации очень быстро растрескается, придет в негодность. А с комфортным полом паркет будет очень неплохо смотреться.

Укладка водяного теплого пола в квартире

Остались вопросы?

Задайте вопрос инженеру
отопительных систем по телефону:

+7 (3452) 979-414

или приезжайте в офис:
Тюмень, Московский тракт 120 к3 ст2

монтаж водяного теплого пола | теплый пол под ключ — Услуги монтажа — Kotel24

Теплый пол частного дома



            Теплый пол вошел в наш обиход относительно недавно, и сразу завоевал свою нишу среди потребителей, так как наличие его позволяет не только ощущать комфорт в нижней части помещения на поверхности пола, но и полностью отапливать помещение при температурах улицы до -5 градусов (весной и осенью) не используя радиаторную систему отопления.

            Эффективность теплого пола будет ощутима в случаях с высокими потолками, так как тепло распространяется по всей площади и не так быстро поднимается вверх, в бесполезную зону под потолком как это происходит при использовании радиаторов.



Монтаж теплого пола



            Работы по монтажу теплого пола предполагают предварительное утепление стяжки специальными
матами с отражающей пленкой, или экструдированым пенополистиролом. Толщина утеплителя должна быть не менее 80 мм при монтаже теплого пола на первых этажах, стяжка которых лежит на грунте, и от 50 мм на стяжках верхних этажей. Перед укладкой теплоизолятора, как правило устилают пленку которая выполняет функцию гидроизоляции. В стоимость работ по укладке теплого пола водяного входит укладка гидроизоляции, укладка и прибивка утеплителя к стяжке, а так же приклеивание пристенной ленты.

            После монтажа утеплителя устанавливают распределительный коллектор с собственным циркуляционным насосом, подмешивающей линией для возможности регулирования температуры входящего теплоносителя. Каждый контур теплого пола должен иметь возможность регулировки протока теплоносителя.

            Цена укладки теплого пола включает в себя укладку труб, прибивку их к утеплителю специальными скобами, и подключение всех контуров теплого пола к коллектору. Заливка пола как правило производится другими бригадами, которые выполняют общестроительные работы. Перед заливкой стяжки, трубы теплого пола опресовываются водой под давлением от 2 до 4 атмосфер. В случаях, когда

монтаж водяного теплого пола осуществляется перед зимой, и в эту зиму отопление еще не планируется, то опрессовка производится воздухом.

            Пропорции раствора для стяжки пола: Цемент марки 500 смешивается с гран отсевом самой мелкой фракции 0-5 мм в пропорции 1 кг цемента к 5 кг гран отсева. Перед заливкой этой смеси водой в воду добавляется специальный пластификатор в пропорции на один кг цемента десять грамм пластификатора. После заливки стяжки проверяется давление в коллекторе.



Стоимость теплого водяного пола под ключ



            Водяной теплый пол цена за м2 в городе Харьков составляет от 100 до 180 грн за метр квадратный в
зависимости от объема работ количества контуров, и условиями укладки утеплителя. Соответственно теплый пол без укладки утеплителя будет стоить 100 грн за метр квадратный, а с приклейкой и прибивкой утеплителя будет стоить 150 грн.

            Наша компания выполняет монтажные работы по теплому полу в городе Харьков и с выездом по области. На все наши услуги мы предоставляем гарантию в течении двух лет.

Водяной теплый пол — цена

Мы предлагаем вам выбрать вариант монтажа водяного теплого пола «под ключ», в эту услугу входят все работы и материалы:

Расчет стоимости водяного теплого пола. Специалист прибудет на объект в течение одного рабочего дня после создания заявки клиентом. Услуга предоставляется бесплатно.

Монтаж теплого пола. Сюда входит: уборка помещения пылесосом, грунтовка основания перед укладкой теплоизоляционного материала, укладка теплоизоляции толщиной до 50 мм, укладка технической пленки или фольгированной изоляции, укладка арматурной сетки, укладка и крепление трубы водяного теплого пола, установка и подключение коллектора теплого пола, опрессовка системы теплых полов, маркировка коллектора на все зоны отопления.

Материалы: грунт Ceresit CT17, экструдированный пенополистирол Пеноплекс Комфорт 50х585х1185 мм, техническая пленка 200 мк или фольгированная теплоизоляция, арматурная сетка или специальная скоба, труба для теплого пола из сшитого полиэтилена PEXa производства Италия 16х2. 0 мм, коллектор и фитинги для подключения трубы, углы фиксации поворота трубы, маркировочные бирки, расходные материалы.

Пусконаладочные работы. После завершения укладки наша инженерная группа произведет подключение теплого пола, диагностику, устранение возможных неполадок и запуск системы.

⚠13 ошибок монтажа теплого пола: их допускает каждый 3-ий

Содержание:


  А Вы знали, что при установке терморегулятора теплого пола только на одном этаже частного дома, Вы не сможете контролировать температуру на всей площади дома, и возникнет проблема: горячий воздух с первого этажа переходит на второй, и в итоге на первом этаже холодно, а на втором – жарко. Такая роковая ошибка, как экономия на терморегуляторах, стоит комфорта Владельцу дома, а ведь есть еще 13 подобных ошибок, которые можете допустить и Вы!


  Каждый думает «со мной такого не случится», особенно, когда отдаешь такие дела в руки монтажника. Но не каждый монтажник является специалистом. Хотите ли Вы жить в доме или квартире с неконтролируемым отоплением? Статья займет 10 минут Вашего времени, зато Вы получите все знания, и теплый пол будет установлен идеально.




Основа знаний про теплый пол

  Прежде всего стоит отметить, что любая система отопления должна основываться на квалифицированном теплотехническом расчете, с учетом теплопотерь и теплопоступлений. Если неграмотно подходить к проекту отопления и монтажу системы, то можно не только зря вложить средства и не получить комфортных условий в доме, но и понести убытки из-за высоких текущих расходов или непредвиденных ремонтных работ. Остановимся на типичных ошибках, совершаемых, делая монтаж теплого пола. Они чем-то похожи и для водяных, и для электрических отопительных систем. Это ошибки в расчетах, технологии укладки, подборе и качестве комплектующих.




Монтаж водяного теплого пола Ошибки в технологии укладки пластиковых труб при монтаже водяного теплого пола (ТП) можно отнести к наиболее часто встречающимся: неправильные шаг трубы и толщина стяжки, плохая теплоизоляция, не та марка циркуляционного насоса, отсутствие смесительных узлов, или байпаса, неправильное подсоединения к коллектору, повреждение труб и т. д. Также чреваты последствиями непрофессионально выполненные регулировка и зональный контроль за работой отдельных контуров теплого пола с водой в качестве теплоносителя.  Отсутствие зонального контроля. Если вода для ТП греется котлом или тепловым насосом, контроль температуры воды в теплых полах (+35-+45°С) может осуществляться датчиком отопительного прибора. Но при присоединении нескольких контуров теплого пола к распределительному коллектору, если нет зональных терморегуляторов, отдельные зоны ТП автономно не управляются, что не экономно и не комфортно. Вы не можете «прикрутить» отопление в комнатах, где никого нет, не можете прогреть детскую на вечер или на ночь, или ванную комнату вечером.
  Недостаточное количество терморегуляторов. За подачу и прекращение подачи горячей воды в отдельные контуры отвечают сервоприводы (НО или НЗ), установленные на выходах контуров в распределительном коллекторе. Команды на срабатывание сервоприводов подаются терморегуляторами, установленными в отдельных зонах системы отопления с ТП. В зависимости от длины трубы контура, т.е. его мощности, один терморегулятор может управлять одним или двумя небольшими контурами. Если контуров несколько, а установлен один терморегулятор, ни о какой экономии платежей речи быть не может.  Ошибки в подборе комплектующих. Некачественные сервоприводы и ненадежные терморегуляторы неизвестного производства могут привести к отказам в управлении контурами ТП, что влечет за собой необходимость ремонта и лишние расходы на отопление.

  Ошибки в подборе терморегуляторов. Терморегуляторы для зонального контроля работы ТП должны контролировать температуру воздуха и пола. Причем контроль температуры пола, особенно для полов с деревянным покрытием, очень важен. Отсутствие ограничения по температуре пола может привести к перегреву теплых полов и повреждению паркета или ламината. На примере — терморегулятор Mycond ORB FAN.
  Отдельные терморегуляторы для каждого типа ТП. Терморегуляторы для водяной системы обогрева не всегда могут применяться и для электрических теплых полов. Есть модели и системы контроля, предназначенные только для водяных ТП, или для того и другого применения. Они могут устанавливаться для нагрузки 3А (водяной ТП), 16А (электрический ТП). Разница есть и в напряжении питания, например, 220 или 24 В.
Выбор моделей лучше доверить професионалам, представляющим качественную продукцию ведущих брендов, а не доверять случайным советчикам.
  Для случаев комбинированного отопления «радиаторы +теплый пол» должны применяться специальные терморегуляторы с датчиками температуры воздуха и пола, рассчитанные на контроль разнотемпературных зон и включение, при необходимости, радиаторов и/или теплых полов.
Неграмотный контроль для систем с несколькими контурами или для смешанных систем отопления (котел/тепловой насос + радиаторы /теплый пол) не обеспечит нужное регулирование и не будет максимально экономным.




Монтаж электрического теплого пола

Ошибки в технологии укладки кабельных систем, электрических нагревательных матов.

Наиболее частые ошибки монтажа элекрического теплого пола: неравномерная толщина стяжки и разная ширина укладки, различные повреждения изоляции и кабеля при укладке, недопустимые изгибы кабеля, неграмотно выполненные соединения кусков поврежденного кабеля, несоответствие при измерении реальных электрических параметров уложенного кабеля паспортным данным от производителя.



  Неправильно рассчитанная система раскладки нагревательного кабеля без соблюдения расстояний между соседними линиями (10-12 см) будет создавать «эффект зебры». При нагреве ТП образуются ощутимые зоны более нагретого и менее нагретого пола.

Макет укладки кабеля под стяжку на фольгированный
теплоизолятор или на теплоизолятор и штукатурную сетку



  В готовых электрических нагревательных матах расстояние между витками кабеля (7 см) рассчитаны оптимально, чтобы избежать такой проблемы. Витки кабеля здесь расположены равномерно и надежно прикреплены в пластиковой основе-сетке. Следует только делать правильные повороты при укладке нескольких параллельных матов и грамотно распределять маты по всей площади.

Неправильный выбор мощности мата (150 … 160 Вт/м2) не даст ощутимого нагрева, например, ванной комнаты. Необходимо правильно рассчитывать мощность для нагрева помещения с учетом теплопотерь на вентиляцию и через ограждающие конструкции, а потом выбирать – укладывать более мощный нагревательный кабель или подходящий по мощности нагревательный мат.
Ошибки при укладке датчика температуры пола. Гофрированная трубка с проложенным в ней кабелем с датчиком температуры на конце должна быть уложена в штробе ниже уровня укладки кабеля и датчик должен попасть строго посередине между соседними витками кабеля. Или если датчик укладывается на уровне пола, трубка с датчиком проходит параллельно соседним линиям кабеля и удалена от стены на расстояние до 50 см.

  Ошибки: Если датчик будет находиться около стены и не попадать в зону поля раскладки нагревательного кабеля, он будет показывать ошибку обрыва датчика или контролировать температуру стены, что приведет к постоянному перегреву кабеля с избыточным расходом электроэнергии.


  Если датчик заведен в крайнюю петлю уложенного теплого пола или слишком близко к стене, он находится в холодной зоне и некорректно отображает температуру всего пола, что ведет к перерасходу электроэнергии.

Неграмотный подбор и монтаж терморегуляторов. Для управления работой системы отопления с теплыми полами, важно правильно подобрать нужные модели терморегуляторов. Система не будет работать максимально эффективно, если сделан неграмотный подбор пультов:

Мы хотим проконсультировать Вас

  1. Для теплого пола в отдельном помещении /комнате может быть установлен электромеханический, цифровой или программируемый сенсорный регулятор с удаленным датчиком температуры на проводе, контролирующий температуру пола.


  2. В технических характеристиках терморегулятора указаны ток нагрузки и напряжение, на которые рассчитан регулятор. Н-р, указан номинальный ток 16А и напряжение питания  AC95-240V 50-60Гц. Ток нагрузки для управления сервоприводом у регуляторов для водяного пола намного ниже, всего 3-5 А. Не следует путать назначение таких устройств!


  3. Для общих систем отопления с теплыми полами чаще применяют терморегуляторы с комбинированным контролем температуры воздуха и пола.  В этом случае осуществляется контроль температуры воздуха с ограничением температуры нагрева пола. Можно также устанавливать терморегуляторы с контролем температуры только воздуха. Для этих целей пригодны чаще цифровые с таймером и интеллектуальные пульты-регуляторы.



Ошибочно при монтаже теплых полов с деревянным покрытием (паркет, ламинат, дерево) устанавливать терморегулятор без контроля температуры пола.

  4. Для централизованного управления нескольких систем теплого пола желательно устанавливать центральную панель и несколько отдельных терморегуляторов в отдельных помещениях, режимы которых настраиваются по радиосигналу.


Ошибочно ставить один терморегулятор для всего дома/здания/офиса, поскольку встроенный или удаленный датчик контролирует температуру в конкретном помещении, где он установлен, и включает и выключает нагрев кабеля/мата при достижении заданной комфортной температуры. Такое же время нагрева другого помещения приведет к перегреву или недогреву отличающихся по объему комнат.



Итоги

  Итак, как же правильно укладывать теплый пол. Для создания эффективного  и экономного отопления с использованием теплых полов требуется соблюдение несколько необходимых правил:


1. Выполнение квалифицированного расчета и утвержденного проекта системы отопления с ТП, с соблюдением государственных и санитарных норм;


2. Применение только высококачественных комплектующих, это гарантирует длительный срок службы;


3. Установка современной автоматики (контроллеров, терморегуляторов и датчиков) для экономии энергозатрат;


4. Профессиональное выполнение монтажных работ сертифицированными монтажниками.


  Выполнение всех этих условий – залог успеха внедрения энергоэффективной системы отопления с теплыми полами.



Статьи на подобную тему:

Монтаж теплого пола в Москве, стоимость

Мы предлагаем Вам комплекс услуг по монтажу напольного отопления на воде или электричестве.

Если Вы решили провести монтаж теплого пола в своем загородном доме, коттедже — обращайтесь к нам.

Для Вас мы сделаем проект, подберем оборудование и комплектующие, рассчитаем стоимость монтажа всей отопительной системы с учетом всех компонентов.

Монтаж тёплого пола


Напольное отопление с водой в качестве теплоносителя применяется в частной застройке: в коттеджах, загородных домах, таунхаусах. Монтируется при необходимости обогрева больших площадей.

Достоинства водяного теплого пола

  • визуальное отсутствие отопительных приборов

  • равномерный прогрев помещения по всей площади

  • возможность обогрева больших площадей малыми средствами

  • единовременные затраты при установке и существенная экономия в оплате электроэнергии в дальнейшем

Недостатки водяного теплого пола

  • конструктивные сложности при монтаже

  • необходимость применения отопительного смесительного узла

  • сложность управления температурой

Электрический теплый пол

Такой вариант применяется в квартирах, загородных домах, коттеджах и таунхаусах. Монтируется при необходимости обогрева малых площадей.

Достоинства электрического теплого пола

  • визуальное отсутствие отопительных приборов

  • возможность установки в типовых квартирах без применения специального оборудования

  • равномерный прогрев помещения по всей площади

  • легко контролируемый и физиологически оптимальный прогрев помещения

  • простота и дешевизна регулирования температуры

Недостатки электрического теплого пола

  • расходы на оплату электричества

  • наличие некоторого количества электромагнитных излучений

Если Вы еще не определились с выбором системы, то можете ознакомиться с информацией, приведенной, ниже, и позвонить нам по телефонам (495) 979-10-44 или (495) 979- 10-45, и наши менеджеры проконсультируют Вас по любому интересующему вопросу.

Вопрос — ответ

Я хочу установить дома пол с подогревом, но пока не выбрал  между электрическим теплым полом и водяным . Что посоветуете?

Чтобы выбрать, какая система подогрева Вам подойдет, надо определиться, для чего Вам нужен теплый пол: в городской квартире, где теплый пол используется как правило на кухне, в ванной комнате, на балконе, необходимо устанавливать электрический теплый пол; в загородном доме с традиционной системой отопления при небольшой площади теплого пола, также подойдет вариант с электричеством; в загородном доме с большой площадью теплого пола разумнее будет сделать  водяное отопление.

В чем принципиальная разница между водяным теплым полом и электрическим?

При кабельном обогреве теплого пола в тепло преобразуется электрическая энергия. При обогреве водяным теплым полом источником тепла служит нагретый теплоноситель, как правило, это вода из горячего стояка системы отопления, которая проходит по трубам в полу. В загородном строительстве система с водяным теплоносителем имеет преимущество перед  электрическим отоплением, так как существенно экономит потребление электроэнергии на больших площадях.

Исходя из вышесказанного, делаем выводы. Устанавливать электрический теплый пол предпочтительнее в городских квартирах и загородных домах, где обогреваемые площади не очень большие, а на больших площадях в загородном доме лучше применять водяной теплый пол.

Монтаж теплого пола в Москве

Система водяной теплый пол может служить как дополнительным источником тепла, так и основным. Благодаря равномерной отдаче тепла от всей поверхности пола достигается оптимальная температура в помещении. Уменьшаются конвекционные потоки.

Монтаж теплого пола с водой в качестве теплоносителя влечет за собой гораздо большие затраты. Однако, у него и гораздо больше преимуществ над электрическими полами, это в первую очередь гораздо более дешевый способ обогрева полов, позволяющий эффективно и дешево не только подогревать большие поверхности, но и вносить существенную долю в обогрев всего дома.

Срок эксплуатации систем водяных полов высок и зависит от прочности и пропускной способности трубы, по которой течет теплоноситель. Поэтому очень важно подобрать качественные трубы. В последнее время при монтаже водяных теплых полов применяются трубы из сшитого полиэтилена, которые являются самыми надежными на сегодняшний день.

Электрический теплый пол

Электрический теплый пол в основном служит дополнительным источником тепла, так как применяется для обогрева небольших помещений.

Основные преимущества электрического напольного отопления:

  • Электрический теплый пол позволяет автоматически поддерживать температуру на заданном уровне, а также устанавливать температуру пола и/или воздуха для каждого помещения отдельно.

  • Электрический теплый пол сохраняет естественную влажность воздуха.

  • Электрический теплый пол абсолютно безопасен для здоровья человека: используется только специальный экранированный нагревательный кабель, соответствующий современным высоким требованиям к безопасности.

  • Электрический теплый пол может быть установлен как во вновь строящемся доме, при устройстве нового бетонного пола, так и в ремонтируемом помещении.

  • Электрический теплый пол может использоваться в любом помещении: в квартире, офисе, коттедже, мастерской, гараже, спортзале, бассейне и т.д. и устанавливается под практически любое покрытие: кафельную плитку, ламинат, линолеум и т.д.

Этапы монтажа теплого пола

Система тёплый пол – это один из самых эффективных способов обогрева жилья. Он обеспечивает постоянную заданную температуру и прост в управлении, особенно если речь идёт об электрическом обогреве. Но всё это при условии, если правильно выполнена установка системы и её подключение. Этапы монтажа тёплого пола отличаются, в зависимости от того, какой тип отопления вы решили установить – водяной или электрический, а также от вида нагревательных элементов (кабель, маты или инфракрасная плёнка). Вкратце рассмотрим несколько способов.

Установка водяного тёплого пола

Отопительная система на основе жидкого носителя тепла – самая трудоёмкая в установке. Однако в плане экономичности в будущем, она выигрывает перед остальными видами.

Этапы монтажа водяного тёплого пола:

1. На бетонное основание настелите слой гидроизоляции. Это может быть плотная полиэтиленовая плёнка. Края должны накладываться бортиками на стены, по 10 см.

2. Поверх уложите слой теплоизоляции, например из пенополистирола.

3. Выполните мокрую стяжку из цементно-песочного раствора с пластификатором.

4. В стяжку уложите армирующую проволочную решётку.

5. Уложите трубы, в которых будет циркулировать теплоноситель, согласно плану укладки.

6. Подключите и проверьте работу системы.

7. Выполните стяжку поверх труб, высотой от 3 до 5 см.

8. По периметру комнаты, там, где цемент примыкает к стенам, уложите демпферную ленту. Она обеспечит безопасное расширение стяжки при нагреве.

9. После полного застывания бетона (не меньше 3 недель) настелите финишное покрытие. Оно должно быть совместимо с тёплым полом.

Такой монтаж занимает довольно много времени и ещё больше требуется на полную просушку стяжки. Однако в дальнейшем эта система отопления будет служит вам долго и надёжно.

Установка электрического тёплого пола

Здесь тоже возможны варианты различной сложности. Так, кабельный тёплый пол требует подготовки, почти аналогичной описанной выше. Только вместо водяных трубок будет прокладываться греющий кабель. Установка нагревательных матов или плёнки проще.

Этапы монтажа электрического тёплого пола:

1. Подготовьте план-схему укладки, учитывая размеры и конфигурацию комнаты, присутствие тяжёлой мебели (под неё обогрев не укладывается).

2. Выберите место для установки терморегулятора, на стене невысоко над полом.

3. Очистите основание от мусора. При необходимости, выровняйте его с помощью цемента. Из-за резких неровностей нагревательный мат может повредиться.

4. Уложите гидроизоляцию с захлёстом на стены и демпферную ленту по их периметру.

5. Настелите теплоизолирующую подложку, её удобно фиксировать двусторонним скотчем.

6. Согласно схеме уложите нагревательные маты и выполните подключение системы.

7. Установите тепловые датчики и регулятор.

8. Подключите собранную систему к электросети и протестируйте её работу.

9. Выполните укладку напольного покрытия.

С электрическим тёплым полом можно настилать любой вид покрытия, от керамической плитки до линолеума. Однако оно обязательно должно иметь знак пригодности для использования с тёплым полом.

Правильно выполнив все этапы монтажа тёплого пола, вы получите надёжную и долговечную систему отопления, простую в эксплуатации и без неприятных сюрпризов.

Монтаж теплых водяных полов в Санкт-Петербурге и Ленинградской области

Монтаж теплого пола осуществляется на основании составленного предварительно проекта. Проектирование является очень ответственным этапом, оно требует специальных знаний, опыта, представления о химических и физических свойствах используемых материалов, а также понимания принципов работы нагревательных элементов и системы в целом. Схема укладки выбирается не просто так, а на основании данных технического расчета, который тоже является частью проекта.

Поверхность перед монтажом теплого пола очищается от всего мусора, выравнивается, на ней устраняются перепады и шероховатости. В большинстве случаев применяется стяжка, позволяющая получить идеально ровное основание. Когда основание подготовлено, укладывается изоляционный слой, который обеспечит снижение теплопотерь. В качестве теплоизолирующих материалов вдоль периметра используется специальная демпферная лента или полистирольные панели, а по всей поверхности пола лучше укладывать более прочные материалы – пенополистирольные плиты, пробковый агломерат, минеральное волокно и т.д. Чтобы сделать гидроизоляцию для водяного пола, используется плотная полиэтиленовая пленка. Ее укладывают внахлест с достаточным запасом у кромки. Стыки соединяются с помощью двустороннего скотча.

Еще один важный элемент системы теплого пола – подложка. Она монтируется уже после того, как установлены элементы самой системы теплого пола и перед укладкой напольного покрытия. Подложка необходима для того, чтобы устранить оставшиеся перепады и неровности в основании пола, а также для шумоизоляции. Для укладки подложки используется экструдированный пенополистирол, рулонная пробка, изоплат и пенополиэтилен. Эти материалы наиболее популярны, так как устойчивы перед воздействием микроорганизмов и плесени и хорошо сочетаются со стройматериалами.

Укладка напольного покрытия – заключительный этап монтажных работ. Его выбор осуществляется еще на стадии проектирования, учитываются такие показатели как теплопроводность, гигиеничность, простота в уходе, невоспламеняемость, высокая износостойкость, антистатичность и конечно возможность укладки на «теплый пол». Не все материалы разрешено использовать с такой системой обогрева помещения. Сейчас производители напольных покрытий отмечают специальным значком свою продукцию, указывая тем самым возможность использования ее в системе водяного теплого пола.

В качестве напольного покрытия часто выбирают паркет, ламинат, керамогранитную плитку, пробковое покрытие, ковролин. Пробковое покрытие и паркет наиболее дорогостоящие материалы, характеризующиеся хорошей теплоизоляцией. Это долговечные материалы, экологически чистые и безопасные для эксплуатации в жилых помещениях.

Ламинат и керамогранит – эстетически привлекательные материалы, которые не требуют специального ухода. Они создают особый уют в комнатах и обладают хорошей теплопроводностью.

Модернизация лучистого отопления в подвале, ванной и спальнях

Если вы когда-нибудь грелись перед открытым огнем, вы испытали лучистое тепло. В отличие от поднимающегося горячего воздуха, лучистое тепло распространяется во всех направлениях, нагревая более прохладные предметы вокруг себя. Подача теплой воды в пластиковых трубках, установленных в полу, излучающих теплый пол выходит оттуда, создавая ощущение тепла и комфорта в комнате.

Хотя установка системы лучистого теплого пола может работать на 50 процентов больше, чем, например, традиционное воздушное отопление, она экономит 30 процентов затрат на электроэнергию, в конечном итоге окупаясь. Вставить его в новую конструкцию очень просто: специальные деревянные пластины, прикрученные к балкам, служат в качестве основания. Но установка труб под существующий пол представляет собой проблему. Если комната выпотрошена до балок, достаточно легко уложить деревянные плиты. Но это невозможно, когда пол остается на месте.

3 места для модернизации теплого пола в существующих домах

Вот три самых популярных места для переоборудования лучистой энергии и то, что в каждом случае делают профессионалы, чтобы привнести уют в старые дома.

1. Лучистое тепло в жилых помещениях первого этажа

Ричард кормит трубку PEX подрядчику по отоплению Джону Перри, который проталкивает ее вдоль балки. Под каждой комнатой на первом этаже будет петля по одной длине трубки. Фото Рассела Кея

Лучший способ переоборудовать лучистые полы с подогревом, не нарушая существующий пол, — это сделать это снизу, напротив нижней стороны чернового пола. В большинстве домов это можно сделать только на первом этаже, где пролеты балок открыты для пространства внизу.Его можно укладывать под большинство существующих полов, включая дерево, плитку, винил и даже ковер.

Установка лучистого теплого пола в существующих домах начинается с ввинчивания алюминиевых направляющих между балками, которые удерживают трубы PEX (сшитый полиэтилен), по которым проходит горячая вода. «Пластик, такой как PEX, не является хорошей средой для переноса», — говорит Ричард. «Таким образом, алюминий высасывает тепло и отводит его к черному полу». Гусеницы удерживают трубки на равном расстоянии от 6 до 8 дюймов, чтобы избежать холодных пятен. НКТ непрерывно изгибаются от пролета до пролета через отверстия, просверленные на расстоянии не менее 2 дюймов от краев каждой балки.Однако на кухне или в семейной комнате Ричард старается не размещать ее под шкафами или другими встроенными элементами. «Вы же не хотите, чтобы тепло было запечатано в герметичной коробке», — объясняет он.

Изоляция под трубой имеет решающее значение для удержания тепла в полу, а не для его рассеивания в разные стороны. В проектном доме бригада нанесет пенопластовую изоляцию на трубы между балками, образуя герметичное уплотнение.

Система лучистого теплого пола требует подачи горячей воды, соединения между трубкой и водопроводом и насоса для перемещения воды от одного к другому.При модернизации первого этажа все они либо уже существуют, либо их легко найти поблизости.

Проект дома TOH имеет коллектор в подвале, откуда все трубы берут начало и возвращаются. Он подключается к циркуляционному насосу. Трубки каждой комнаты подаются в коллектор, петляют под полом и снова соединяются на выходе. В каждой комнате или зоне есть отдельный термостат; при его увеличении в комнату поступает теплая вода, повышая температуру в помещении. Выключение отключает воду.

Коллектор получает горячую воду от бойлера, в котором есть специальный смесительный клапан, настроенный на подачу воды не выше 140 градусов по Фаренгейту. Этот предел, объясняет Ричард, гарантирует, что поверхность пола не поднимется выше 85 градусов, что может разрушить плиточную мастику и покоробить дерево. В здании проекта температура в трубопроводе будет повышаться и понижаться в зависимости от погоды: от 85 до 90 градусов в мягкие зимние дни и до 130 или 140 градусов в самые холодные дни.

2.Утепление ванных комнат и спален второго этажа

Перри использует резиновый молоток, чтобы вставить PEX в алюминиевую гусеницу. Убедившись, что трубка полностью защелкнулась, он обеспечивает эффективную теплопередачу. Фото Рассела Кея

Модернизация излучателя на втором этаже, где комфорт теплой плитки в ванной или деревянного пола под босыми ногами является настоящим удовольствием, может оказаться более сложной задачей. Редко есть доступ к балкам второго этажа снизу, поэтому трубы должны входить сверху.По словам Ричарда, это может добавить от ½ дюйма до 1¼ дюйма к уклону пола, что потребует корректировок, таких как поднятие или срезание дверей. (Эти ограничения также применяются к первому этажу без подвала. Так, например, на кухне вы должны быть уверены, что приподнятие пола не закрепит посудомоечную машину на месте.)

К счастью, есть продукты, например, Uponor Quik Trak, Viega Climate Panel и Rehau Raupanel, которые позволяют сохранять дополнительную высоту ниже дюйма. По словам менеджера проекта Rehau Джона Кимбалла, эти панели могут перекрывать практически любой черновой пол — доски, фанеру, OSB или даже бетон — при условии, что он ровный и находится в хорошем состоянии.

После того, как панели прибиты или прикручены, вы можете покрыть их различными полами. Поскольку плитка легко отдает тепло, она идеально подходит для лучистого тепла, поэтому ванная комната — отличное место для модернизации. Тем не менее, плиточный пол включает в себя подкладочную доску, тонкий слой и саму плитку, поэтому он добавит больше высоты комнате, чем, скажем, линолеум, который опускается на ¼-дюймовую фанеру, или дерево, которое можно положить прямо на панели (если монтажники не прибивают трубы).

Тем не менее, практически любое обычное напольное покрытие выдержит излучение. Для деревянных полов Ричард рекомендует такие твердые породы дерева, как дуб, ясень или клен. «Чем уже доска, тем лучше», — говорит он. «Он сводит к минимуму расширение и сжатие». Ковровое покрытие также будет работать до тех пор, пока совокупная изоляционная способность ковра и подкладки — информация, которую должны иметь продавцы ковров или подрядчики по лучистому освещению — не превышает R-2,5. «Если пол слишком хорошо изолирован, — говорит Ричард, — это все равно, что надеть свитер на радиатор.«

Для подключения отопительной системы второго этажа к источнику тепла нужно просто найти способ получить воду из бойлера. По сути, везде, где могут быть установлены трубы PEX, может распространяться лучистое тепло. Ричард рекомендует установить коллектор «в туалете или заправить в полость для стойки — близко к обогреваемой области». Это позволяет избежать изгиба нескольких длин трубок вниз к удаленному коллектору и обратно. Тогда по единственной линии можно подавать воду из котла в коллектор.

3.Создание подвального этажа с подогревом

«Любой подвал, в котором есть семейная комната, игровая комната или мастерская, должен быть сияющим», — говорит Ричард. Если в подвале будет бетонная плита, PEX может опускаться до заливки, прикрепленный к проволочной сетке или закрепленный на жесткой пенопластовой изоляции. Затем настил идет прямо поверх этой плиты.

Если плита уже установлена, через нее проходят трубы с использованием тех же низкопрофильных панелей, которые использовались для модернизации второго этажа. Затем вы можете закончить пол так же, как и на втором этаже, или вы можете залить панель легким бетоном.«Покрытие трубы легким бетоном или гипсобетоном позволяет поглощать ее тепло тепловой массой бетона. Это также защищает трубы, но увеличивает высоту готового пола», — говорит Ричард. «Значит, вам нужно отрегулировать каждый дверной проем»

В конце концов домовладельцы Newton решили разместить излучатель под всем первым этажом и под ванной на втором этаже, но оставили его вне подвала. Установка увеличит стоимость модернизации их системы отопления, но в холодном северо-восточном климате они увидят экономию в первом зимнем счете за электроэнергию.Однако, по словам Ричарда, «Radiant» на самом деле не в денежной окупаемости. «Нет сомнений в том, что это наиболее эффективный способ обогрева и самые низкие эксплуатационные расходы», — говорит он. «Но главная причина, по которой вы это делаете, — это повседневный комфорт».

Альтернативное электрическое лучистое отопление

Как правило, электрические излучатели — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — устанавливаются в отдельных комнатах, а не во всех домах. Фото Russell Kaye

Как правило, электрическое лучистое отопление — либо кабели, проложенные в полу, либо тонкие маты из проволочного сопротивления, закрепленные на стекловолоконной сетке, — модернизируется в отдельных комнатах, а не в целых домах. Его установка быстрее и дешевле, и он может стать хорошим вариантом для модернизации, скажем, ванной комнаты или небольшой гардеробной. Но Ричард Третеви из TOH не рекомендует использовать электрические излучатели для больших помещений, таких как кухня или готовый подвал. «Из-за высокой стоимости киловатт-часа это не лучший основной источник тепла, особенно в холодном климате», — говорит Ричард. «Hydronic Radiant настолько эффективен, потому что он использует воду для передачи тепла по всему зданию. А вода является идеальной средой для передачи тепла.Период »

Пять лучших методов установки водяного теплого пола | Новости индустрии ремоделирования

Совет эксперта

авторов Ким Блисс | 10 апреля 2017 г.

Теплые полы кому-нибудь? Если вы когда-либо испытывали на себе лучистые полы с подогревом, вы знаете, какой комфорт он может обеспечить. А если он у вас дома, вы знаете, какую дополнительную энергоэффективность он может обеспечить по сравнению с традиционными системами отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха.

Итак, когда вы проектируете дом, задумывались ли вы когда-нибудь о лучистом подогреве пола? У системы множество преимуществ: более тихая (без шума вентиляторов), лучшее качество окружающей среды в помещении (отсутствие пыли и аллергенов, распространяющихся по дому), отсутствие воздуховодов и вентиляционных отверстий в полу (для свободы расстановки мебели)… список можно продолжать и продолжать. . А лучистые полы с подогревом могут работать под любым напольным покрытием — от традиционных ковров, плитки и твердых пород дерева до более экзотических поверхностей, таких как сланец, пробка и бамбук. Работает даже под бетоном (на самом деле, неплохо).

Теплый пол — не новая концепция; это технология, которая существует еще со времен Римской империи. Это также основной метод обеспечения комфорта в помещениях по всей Европе, где климат может быть намного холоднее по сравнению с районами в США

.

В системе водяного водяного отопления теплая вода циркулирует по гибким трубкам, расположенным под полом или внутри него. Когда тепло воды исходит от пола, оно согревает людей (и предметы) по всей комнате.Лучше всего то, что лучистая система спроектирована по зонам, что означает, что в каждой комнате могут быть разные настройки термостата. Это повышает эффективность системы, поскольку в комнатах с меньшей проходимостью (например, в берлоге или гостевой спальне) можно установить более низкую температуру, чем в главной ванной или подвале, которым для комфорта может потребоваться дополнительное отопление.

Итак, каковы различные методы установки систем лучистого теплого пола? Они могут различаться в зависимости от дизайна дома, но вот пять основных типичных способов установки, которые сегодня используются в жилищном строительстве.

Скобка вниз

Это один из наиболее распространенных способов жилищного строительства новостроек. Метод скрепления скобами предусматривает использование металлических скоб для деревянных черновых полов или пластиковых скоб для пенопласта на бетонной плите. Установщик просто «прикрепляет» гибкую пластиковую трубку, называемую PEX, к поверхности с помощью специального инструмента. Скобы проходят по внешней стороне трубки (не через трубку), а затем прикрепляются к поверхности под ней. После того, как труба будет полностью прикреплена к поверхности, на трубу проходит легкая бетонная наливка, чтобы создать гладкую прочную поверхность для пола.

Алюминиевые пластины

Алюминий является отличным проводником тепла, поэтому использование алюминиевых теплообменных пластин является очень эффективным способом установки высокопроизводительной системы лучистого теплого пола в доме, когда перелив бетона на поверхность пола невозможен. Плиты крепятся к нижней стороне чернового пола между балками и

.

имеет канал посередине, где трубка фиксируется на месте. «Штампованная» алюминиевая теплообменная пластина имеет канал для трубок на лицевой (или верхней) стороне пластины, которая крепится к черному полу, поэтому сначала необходимо установить трубку, а затем пластину прикрепить к нижней стороне чернового пола. «Экструдированная» алюминиевая теплообменная пластина имеет канал на нижней стороне пластины, поэтому пластину можно сначала прикрепить к черному полу, а затем установить трубку. Обратите внимание, что после установки важно добавить изоляцию из стекловолокна минимум R-11 в отсек балок, плотно прилегающий к пластинам, чтобы предотвратить потерю тепла вниз.

Коврики с ручкой

Коврики с ручками становятся все более широко используемым вариантом для водяного теплого пола из-за простоты использования при установке труб.Коврики имеют заранее сформированные выступы по всей поверхности, которые позволяют легко «защелкнуть» трубку на месте. Установщик просто приклеивает мат к бетонной плите или деревянному основанию пола и зажимает трубку между выступами. Как правило, установщик может просто «ввести» трубку в коврик, нажав на нее ногой, что избавляет от необходимости наклоняться, чтобы коснуться поверхности. После того, как труба установлена, ее затем покрывают легкой бетонной заливкой, чтобы создать гладкую прочную поверхность для пола.

Деревянные панели

Деревянные излучающие панели толщиной всего полдюйма являются идеальным решением для реконструкции и модернизации. Панели просто крепятся к фанерному основанию и имеют канавку по центру для размещения труб. Алюминиевый лист в нижней части панели увеличивает теплопередачу. Этот метод предлагает несколько преимуществ в дополнение к минимальному увеличению высоты пола, в том числе отсутствие влаги из-за перелива бетона и повышенный потенциал выхода БТЕ по сравнению с обогревом балок.

Хомуты

Этот метод наиболее подходит для «кондиционирования пола» — утепления полов без подачи тепла в помещение. Зажимы просто крепятся к нижней стороне чернового пола между балками и подвешивают PEX к черному полу. Как и в случае с алюминиевыми пластинами, после установки трубы важно добавить изоляцию из стекловолокна. Однако, в отличие от алюминиевых пластин, где изоляция должна плотно прилегать к пластине, при установке зажимов балки между трубкой из полиэтиленгликоля и изоляцией должен быть зазор в дюйм. Это создает воздушный зазор под черным полом, который позволит теплу лучше отводиться к полу.

Кстати, еще один метод, который обычно используется в коммерческом строительстве, но может также использоваться для участков на уровне земли в доме новой постройки, — это проволочные стяжки. Метод проволочной стяжки используется для установки на

.

или ниже класса. Для этого требуется уплотненный основной материал, такой как грязь, песок или гравий, с проволочной сеткой или арматурной сеткой, размещенной над землей. Проволочные стяжки прикрепляют трубку к проволочной сетке или арматуре (обычно каждые три фута), чтобы гарантировать, что трубка останется на месте, когда бетон заливается по трубопроводу и проволочной сетке или системе арматурных решеток.Важно отметить, что при установке такого типа возможны потери тепла под плитой, что может снизить производительность системы. Изоляция под плитой обычно необходима для предотвращения потери тепла в землю.

Независимо от используемого метода установки, очень важно обеспечить проектирование системы лучистым профессионалом. Идеально установленная система не сможет работать эффективно, если она спроектирована неправильно.

При проектировании системы лучистого теплого пола учитываются несколько факторов, в том числе размер комнаты, потери тепла, солнечная энергия, длина контура, количество зон, источник тепла и размер насоса.Поэтому, когда придет время спроектировать дом с помощью Radiant, убедитесь, что на вашей стороне есть правильный профессионал (иначе вы можете столкнуться с несчастными домовладельцами).

Но когда система спроектирована и установлена ​​правильно, это самый роскошный, удобный, энергоэффективный и экологически безопасный метод обогрева дома руками (и ногами) вниз.

Ким Блисс (Kim Bliss) — менеджер по техническим коммуникациям в Uponor. С ней можно связаться по телефону kim.bliss@uponor.ком .

Теплый пол — методы установки труб

Существует множество вариантов установки трубок для установки водяного теплого пола. Фактически, это один из самых частых наших вопросов. В зависимости от приложения у вас может быть несколько вариантов на выбор. На этой странице описаны многие из наших самых популярных методов установки излучающих трубок, в том числе:


УСТАНОВКА ЛУЧЕВОГО ОТОПЛЕНИЯ БЕТОННЫХ ПЛИТ

Установка бетонной плиты — один из самых простых и эффективных способов установки лучистого тепла.Хотя это просто, очень важно делать это правильно. В противном случае у вас может быть система подогрева пола, которая неэффективна, дорогостоящая в эксплуатации и может вообще не работать. Вот несколько общих рекомендаций, которым нужно следовать. Имейте в виду, что эти рекомендации носят общий характер, и вам всегда следует консультироваться с официальным лицом, занимающимся разработкой кода, для правильной установки.

Подготовка бетонной плиты для теплого пола

Пароизоляция

Поверх утрамбованной земли или песка следует установить пароизоляцию. Пластик Visqueen толщиной 6 или 8 мил (полиэтиленовый пластик) всегда был предпочтительным материалом. Исследования показывают, что это может быть неэффективно, как другие варианты. Вы должны проконсультироваться с официальным представителем вашего кодекса о соответствии кодексу. Этот сайт — хороший источник информации о том, почему и как установить пароизоляцию.

Изоляция бетонной плиты

После установки пароизоляции следует изолировать плиту от земли . Предпочтительным материалом является экструдированный или пенополистирол (жесткая голубая или розовая плита).Обычно мы рекомендовали 2 дюйма, но в некоторых штатах теперь требуется 3 дюйма или R-15.

Некоторые рекомендуют использовать тонкие листы фольги / пузыря или изолирующее одеяло. Эти продукты заявляют о высоком R-значении, но в основном это связано с их отражающими свойствами. Вы теряете отражающие свойства материала, когда заливаете его бетоном. Тогда вы застряли на 1/2 дюйма настоящей изоляции. Это быстрый и простой продукт в установке, но в данном случае быстро и легко определенно не лучший вариант.

Crete-heat — это название продукта, которым пользуются многие наши клиенты.У этого продукта есть выступы сверху, чтобы удерживать трубку на месте. Все, что вам нужно сделать, это поставить трубку на место, опустить ее между выступами и продолжать движение. Нет необходимости тратить дополнительное время на изгибание и привязку трубы к сетке или арматуре. Crete-heat имеет встроенный пароизоляционный слой и язычок, поэтому он защелкивается. Нет необходимости заклеивать швы.

Поскольку большая часть потерь тепла в бетонной плите фактически происходит на внешнем крае, важно, чтобы мы изолировали и там. Вот пара деталей. Первый показывает, что произойдет, если изолировать только боковую кромку. На втором изображен правильный способ изоляции бетонной плиты при ее использовании для теплого пола. Имейте в виду, что некоторые из них будут изолировать боковой край до основания.

Плита частично утеплена.

Плита полностью изолирована.

Для получения более подробной информации о методах изоляции, пожалуйста, прочтите наше Руководство по проектированию и строительству.

Установка трубопровода теплого пола

Следующим шагом после установки теплоизоляции является прокладка излучающей трубки.Если вы установите изделие Crete-heat, эта деталь будет простой. Просто вставьте трубку в выступы. Если вы использовали традиционный пенопласт, у вас все еще есть несколько вариантов. Некоторые прикрепляют трубку к пене с помощью скоб Pex и специального пистолета, который ускоряет работу. Единственный недостаток заключается в том, что скрепки могут быть довольно дорогими.

Другой вариант — прикрепить трубку к проволочной сетке или арматуре с помощью стяжек. Это наиболее распространенный метод, потому что застежки-молнии недороги, и большинство из них готовы немного пожертвовать временем, если это означает, что сэкономит денег.

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ БЕТОННЫХ ПЛИТ НА ЛУЧШИЙ ПОЛ!

УСТАНОВКА СИСТЕМЫ РАДИАНТНОГО ОТОПЛЕНИЯ ПОЛА

Метод укладки излучающего пола со скобами очень популярен, потому что до тех пор, пока вы видите балки снизу, вы можете установить излучающее тепло. Этот метод хорошо подходит для нового строительства и модернизации. Фактически, он работает настолько хорошо, что почти полностью заменил тонкие подвесные плиты (см. Ниже).Несмотря на то, что приложение slab довольно щадящее, мы считаем, что установка скоб должна быть сделана точно, чтобы она работала должным образом. Следующие методы ДОЛЖНЫ выполняться для эффективной и действенной установки скоб:

Установлена ​​алюминиевая теплообменная пластина.

Установка алюминиевых теплоизлучающих пластин:

Их также называют теплообменными пластинами или алюминиевыми пластинами. Исследование, проведенное несколько лет назад Государственным университетом Канзаса, показало, что системы, использующие теплообменные пластины vs.системы, которые не могут передать , вдвое больше BTU. Смысл в том, что обычно вы можете снизить температуру воды и сократить время цикла, что может снизить ваши эксплуатационные расходы.

Компания

Radiantec также провела собственные эксперименты по исследованию пластин, результаты которых можно найти здесь. Наиболее экономичным решением является установка тонких пластин теплообмена в непрерывном перекрытии. Мы обнаружили, что более толстые экструдированные алюминиевые пластины передают примерно на 6% больше тепла, но при более чем удвоенной стоимости.

Сшиваемая излучающая установка, показывающая разницу в участках с гальваническим покрытием и без покрытия.

На этом рисунке показаны преимущества полного покрытия алюминиевых пластин теплопередачи по сравнению с их разнесением. Обе зоны находились в одной зоне и работали одинаковое время.

В идеале теплообменные пластины должны располагаться непрерывно, но это не обязательно. Наше общее практическое правило — располагать алюминиевые пластины непрерывно в комнатах с ковровым покрытием, ванных комнатах и ​​в местах с высокими потерями тепла, например, в больших комнатах.Разместите их примерно каждые 8 ​​дюймов во всех других областях.

Деталь, показывающая разнесенные пластины.

Алюминиевые теплообменные пластины с непрерывным покрытием.

Установите алюминиевый отражающий барьер: Примерно на 1-2 дюйма ниже излучающих трубок и пластин следует установить алюминиевый отражающий барьер. Это не что иное, как крафт-бумага с алюминиевой облицовкой. У него есть волокна, которые проходят через него, поэтому он не рвется и не рвется, но его можно разрезать ножницами.Светоотражающий барьер поставляется в рулоне шириной 50 дюймов и должен быть разрезан так, чтобы он мог поместиться между балками. У нас есть установочное видео, в котором показано, как это сделать. Установка отражающего барьера предназначена для отражения лучей тепла вверх к черному полу. Мы также пытаемся создать небольшой карман мертвого воздуха, который дополнительно помогает уравновесить теплопередачу. Некоторые будут утверждать, что в отражающем барьере нет необходимости, и что он покроется пылью и со временем потеряет свою эффективность.Мы по-прежнему считаем, что это важная деталь, и, поскольку это относительно недорогой , его следует установить.

Фотография алюминиевого световозвращающего барьера, установленного в одной балке перекрытия для водяного теплого пола.

Обычно после этого устанавливается изоляция

(см. Следующий шаг), поэтому, если вы можете найти фольгированную изоляцию с достаточно высоким R-значением, вы можете отказаться от этого продукта.

Установить изоляцию

Многие люди спрашивают нас, необходимо ли также установить изоляцию под излучающими трубками, теплообменными пластинами и отражающим барьером.Если вы можете сделать это только один раз, потому что потолок будет закончен, то ответ — абсолютно да. Количество изоляции зависит от того, что находится сверху и снизу. Если наверху есть ковровое покрытие или зона с высокими тепловыми потерями, следует добавить R-19. В противном случае вам, вероятно, сойдет с рук R-13, но R-19 лучше. Тип изоляции не имеет большого значения.

Закрепите изоляционную деталь над ползком.

Если внизу есть неотапливаемый подвал, используйте R-19.Большинство людей не возражают, если они теряют немного тепла в этом сценарии. Если, например, теплопотери вниз полностью тратятся на подвесное пространство, тогда ваш метод изоляции должен быть обширным. Вы должны попытаться получить минимум R-30. Некоторые изолируют между балками стекловолокном, а затем герметизируют всю нижнюю часть жесткой пеной.

Если потолок не будет закончен, некоторые подождут и посмотрят, как работает система, а затем при необходимости добавят изоляцию.Что может случиться, если не утеплить? Поскольку лучистое тепло распространяется во всех направлениях, тепло также легко уходит вниз. Подвал станет слишком теплым, и вы не получите достаточно тепла в пространство наверху.

Будет ли работать система теплого пола без алюминиевых теплообменных пластин?

Нам часто задают этот вопрос, потому что давайте посмотрим правде в глаза: люди хотят сэкономить. Алюминий стоит дорого. Мы получим это! Radiantec считает себя компанией, занимающейся «энергоэффективностью». Все, что мы делаем и все цитируем, преследует единственную цель — создать максимально энергоэффективную систему.

Мы также придерживаемся принципа «простоты», поэтому мы указываем только те компоненты, которые, по нашему мнению, действительно необходимы. Это, в свою очередь, сэкономит вам деньги каждый день, когда вы эксплуатируете систему отопления. Так что, на наш взгляд, глупо заранее сэкономить немного денег и отказаться от важного элемента, который поможет вам сэкономить деньги навсегда.

Будет ли работать излучающая система без алюминиевых пластин? Лучший ответ — «может быть». Если плиты не используются, то вы полагаетесь на воздух и несколько мест, где трубы соприкасаются с полом для передачи тепла.Проблема в том, что воздух — это изолятор, а Pex, непосредственно контактирующий с деревом, — плохой проводник. Чтобы компенсировать эту плохую теплопередачу, необходимо значительно повысить температуру воды. В некоторых случаях до 180 градусов по Фаренгейту! Даже тогда, в холодный день, пол может не отводить достаточно тепла для обогрева комнаты, если дом старый и не энергоэффективен.

В новом строительстве с современными хорошо изолированными конструкциями система без плит, скорее всего, будет работать. Но с он не будет работать так хорошо и эффективно, как мог бы. Кроме того, вы не сможете использовать водонагреватель в качестве источника тепла, потому что системе требуется гораздо более теплая вода, чтобы компенсировать плохую теплопередачу. В свою очередь, ваш проект также не может быть отличным кандидатом на использование солнечной энергии для горячего водоснабжения. Что имеет больше смысла: установить систему, которая может работать при более низких температурах (около 120-130 градусов по Фаренгейту), или исключить компоненты, которые заставляют вас запускать систему при высоких температурах (около 180 градусов по Фаренгейту)? Также легко определить, какая система будет стоить дешевле.

Мы ежедневно получаем звонки от людей с существующими системами (не нашей), которые хотят улучшить производительность. Они жалуются на недостаток тепла в холодные дни и / или на высокие затраты на электроэнергию. Мы очень рады, когда они перезвонят позже и будут в восторге от того, насколько хорошо их система работает после установки пластин!

ПОЛУЧИТЕ БЕСПЛАТНУЮ ЦЕНУ НА СПОСОБ УСТАНОВКИ КРЕПЛЕНИЯ ИЗЛУЧАЮЩЕГО ПОЛА!

УСТАНОВКА ПОДВЕСНОЙ ПЛИТЫ ИЗЛУЧАЮЩЕГО НАПОЛЬНОГО ОТОПЛЕНИЯ

В новостройках иногда используется подвесная система теплый пол из панелей.Когда-то это была обычная установка, но сейчас мы не видим, чтобы она использовалась так часто. Этот метод предусматривает установку излучающих труб поверх чернового пола. Затем сверху заливается плита размером 1 1/2 дюйма. Эта плита обычно представляет собой легкую бетонную смесь или материал на основе гипса, называемый «гипербетон», который, кажется, является наиболее распространенным.

Как правило, это не лучший вариант модернизации, поскольку существующие дома не были спроектированы таким образом, чтобы выдерживать дополнительный вес. Даже легкий бетон может весить 12-14 фунтов на квадратный фут при заливке 1 1/2 дюйма.

Изображение подвесной плиты, залитой тонким гипербетоном.

Некоторые преимущества подвесной плиты:

  • Простая установка трубки по сравнению со скобками.
  • Тепловая масса, которая особенно полезна при использовании солнечной горячей воды в качестве источника тепла. Пол может быть встроен в механизм хранения.
  • Звукоизоляция.
  • Огнестойкость.
  • Повышенная тепловая мощность. В приложениях со скреплением мы можем получить около 35 британских тепловых единиц / час / квадратный фут, тогда как подвесные плиты мы можем получить до 40 британских тепловых единиц / час / квадратный фут.Однако имейте в виду, что средняя потеря тепла в новом доме составляет около 20 британских тепловых единиц / час на квадратный фут, поэтому это преимущество может не сработать для большинства установок.
  • Нет необходимости в алюминиевых теплообменных пластинах.
  • Равномерная и стабильная температура пола.

Некоторые недостатки подвесной плиты:

  • Добавленный вес. Конструкция пола должна быть спроектирована так, чтобы выдерживать этот дополнительный вес.
  • Добавлена ​​высота. Поскольку подвесная плита запланирована с самого начала, проблем нет.У нас были люди, которые постфактум решили, что они хотят сделать подвесную плиту, когда дополнительные 1 1/2 дюйма не были запланированы.
  • Высокая тепловая масса. Хотя это также является преимуществом, этой системе требуется много времени, чтобы реагировать на новые поступления энергии. Также нужно много времени, чтобы остыть в те времена года, когда прохладно утром и тепло днем.
  • Стоимость. В зависимости от того, где вы находитесь, такая установка может быть дорогостоящей.
Процесс установки подвесной плиты
Для этой установки стены имеют двойное покрытие, что дает дополнительную высоту в 1 1/2 дюйма.Обычно стены имеют каркас, но не гипсокартон. Это позволяет вам переходить из одной комнаты в другую, просто сделав надрез в стене. Если стены облицованы гипсокартоном, установка трубы может быть более сложной, потому что вам придется входить и выходить из дверных проемов. Другой вариант — просверлить отверстие в полу, провести трубу под стеной, а затем снова на другой стороне. Затем некоторые кладут на пол слой пластика. Похоже, есть некоторые споры о том, нужно ли это или нет.Поскольку это не вопрос лучистого теплого пола, мы оставляем это решение на усмотрение подрядчика, выполняющего работы. Пришло время положить трубку и прикрепить ее к полу. Они делают скобы Pex, которые предназначены для крепления Pex к деревянному основанию пола. Обязательно прикрепите трубку к коллектору и проверьте трубку под давлением перед заливкой. Одной из привлекательных особенностей всех коллекторов Radiantec является то, что они поставляются предварительно собранными с присоединенным оборудованием для испытания под давлением. Последний шаг — утеплить между балками.Окончательная установка будет выглядеть примерно так:

График установки подвесной плиты.

Заливка пола Maxxon Therma-floor поверх излучающих труб. Фото любезно предоставлено Maxxon.

ФАНЕРА И ПЛИТЫ УСТАНОВКА ЛУЧЕВОГО НАПОЛЬНОГО ОТОПЛЕНИЯ

Многие задаются вопросом: «Как установить лучистый пол с подогревом, если у меня нет доступа к полу снизу?» Один из способов — использовать изготовленную систему картона с рифлеными отверстиями, которую вы можете положить и просто положить в нее Pex.Эти продукты обычно имеют слой алюминия на поверхности для оптимальной теплопередачи.

Хотя эти продукты работают очень хорошо, все они имеют один общий недостаток: они слишком дороги для среднего домовладельца, чтобы даже рассматривать их по цене 8-10 долларов за квадратный фут. В эту цену даже не входит сияющий материал.

Полосы фанеры установлены на черный пол.

Компания Radiantec разработала — практическую альтернативу этим дорогостоящим продуктам.Если вы являетесь компетентным мастером своими руками и не против работать с электроинструментом, вы можете установить высокоэффективную систему водяного отопления поверх существующего пола за небольшую часть от цены произведенных панельных систем.

Установка «фанера и пластины» включает разрезание фанеры 3/4 ″ на полосы шириной 12 ″ и закрепление их на черновом полу. Вы оставите канавку шириной примерно 3/4 дюйма для трубки и пластины.

Перед установкой трубок устанавливается алюминиевая пластина теплопередачи, которая помогает проводить тепло через пол. Теперь можно установить трубы и уложить готовый пол. Если покрытие пола будет мягким, например ковровым или виниловым, следует укладывать тонкий слой дерева (называемый луан). Большинство других твердых полов можно укладывать непосредственно на трубы и плиты.

Фанерные полосы, трубы и плиты, установленные на черновой пол.

Плавающий пол, установленный над системой водяного отопления.

ПОЛУЧИТЕ БЕСПЛАТНОЕ ПРЕДЛОЖЕНИЕ НА СПОСОБ УСТАНОВКИ ФАНЕРА И ПЛИТ.

Чтобы узнать о более распространенных методах установки трубок, обязательно прочтите наше Руководство по проектированию и изготовлению.

Полное руководство по системам теплого пола

Представьте, что вы в холодный день вышли из теплой постели или душа на теплый пол. Вот что произойдет, если у вас в доме установлен лучистый пол с подогревом.

Системы лучистого теплого пола нагревают предметы и людей в помещении непосредственно инфракрасным излучением. Такой способ обогрева намного эффективнее и комфортнее систем, обогревающих воздух; Благодаря теплу, исходящему от земли, температура в комнате будет более стабильной, без холодных пятен или сквозняков.

В этой статье мы рассмотрим три основных системы водяного теплого пола: электрическое, , водяное, и воздушное, , , напольное отопление.

Из этих трех чаще всего используются электрические и водные системы.

Водяной лучистый теплый пол обычно используется для обогрева больших площадей пола и целых домов и обычно встраивается на этапе строительства.

Электрические лучистые полы с подогревом — отличный выбор для небольших проектов, таких как обогрев кухонного пола или холодной ванной комнаты. Его легко установить и недорого.


Вот наши основные рекомендации по системам электрического лучистого теплого пола, основанные на нашем опыте и исследованиях:

Лучший в целом: Системы обогрева Электрические лучистые полы с подогревом с термостатом Aube Sensing

Лучшая цена: полный комплект электрической системы теплого пола LuxHeat 120 В

Лучшее для небольших помещений: система теплого пола Heatwave с термостатом GFCI

Теперь давайте погрузимся в историю лучистого отопления , как оно работает и какие системы лучистого теплого пола используются в коммерческих и жилых помещениях.


История лучистого теплого пола

Многие люди считают, что лучистые полы с подогревом — это довольно новая концепция, но на самом деле это один из старейших способов обогрева дома. Системы лучистого теплого пола появились еще в 5000 году до нашей эры в Китае и Корее.

Изображение предоставлено: Wikipedia.org

Примерно в третьем веке до нашей эры. Римляне начали совершенствовать эту систему, создав слои плитки, бетона и дополнительный слой плитки, который был поднят на столбах, что позволяло нагретому воздуху циркулировать более свободно.

Однако эта система исчезла вместе с Римом и возродилась только в 17 веке в Европе, когда сэр Джон Стоун впервые начал использовать нагретую воду, циркулирующую по трубам, для обогрева сначала теплиц, а затем коммерческих помещений.

Это привело к усовершенствованию метода, а также к одним из первых исследований того, как работает лучистая теплопередача.

Лучистое отопление впервые появилось в США во время гражданской войны, когда нагретый воздух, аналогичный китайской концепции, использовался для обогрева больничных палаток.В 1907 году было обнаружено, что небольшие трубы с горячей водой можно заделать в бетон или штукатурку, и этот процесс начал применяться.

Однако только после того, как Фрэнк Ллойд Райт начал понимать преимущества системы, она стала более широко распространенной.

Концепция теплого пола

Изображение предоставлено: Семинар по устойчивому развитию

Концепция системы заключается в том, что тепло излучается от поверхности, подобно тому, как вы можете ощущать тепло от горелки на плите на расстоянии от нескольких дюймов до футов.Таким образом, хотя система не нагревает воздух напрямую, она заставляет вас и предметы в комнате чувствовать себя теплее.

Преимущества лучистого теплого пола

Изображение предоставлено: Watts.com

Системы лучистого теплого пола имеют много преимуществ для домовладельца. Поскольку вы не нагреваете воздух, температура в комнате будет более стабильной от пола до потолка, поскольку тепло не уходит из холодных участков на землю.

Вы будете чувствовать себя более комфортно в комнате с лучистым подогревом пола, и во многих случаях оно потребляет меньше энергии, поэтому ваши счета за отопление могут быть намного ниже.Он подходит для различных типов полов, поэтому не умаляет красоту вашего дома.

А поскольку воздух не проходит через воздуховоды, в вашем доме циркулирует меньше аллергенов. Его также легко запустить, он совершенно бесшумный и довольно простой в установке.

Ключевые компоненты систем теплого пола

Кредит изображения: ThisOldHouse

В зависимости от типа системы, которую вы выбираете, есть только несколько ключевых компонентов, которые необходимы для обеспечения работоспособности системы.

Для гидравлических систем все, что необходимо, — это водонагреватель или бойлер, трубы в полу, которые обычно сделаны из труб PEX, и водопроводный коллектор, включая все необходимые клапаны и фитинги, по которым горячая вода подается от бойлера к пол.

Для электрических систем вам понадобится коврик для пола с подогревом, который подключается к электрической панели вашего дома, и во всех системах вам понадобится термостат для управления системой и обогревом.

Типы установки излучающего теплого пола

Существует два основных стиля установки лучистого теплого пола — «влажный» и «сухой».

Обе системы могут использовать либо гидравлическую, либо электрическую энергию для обогрева пола. Название установки связано с тем, как проложены трубы или электрические провода.

Схема влажной установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В мокрой системе трубы или провода заделаны в бетон или другой материал, который может легко передавать тепло.

Это называется влажной системой, потому что провода или трубки помещаются во влажный материал; как только материал застынет, пол станет сухим, даже если вы используете метод водяного отопления.

Схема сухой установки
Изображение предоставлено: Государственный колледж Земли и минералов Пенсильвании

В сухой системе трубки или кабели размещаются в полости под полом или между этажами.

Они ни во что не встроены. Оба метода обеспечат эффективный и постоянный нагрев, но вы можете обнаружить, что в зависимости от того, где вы устанавливаете обогреватель, один метод работает для вас лучше, чем другой.

Распространенные мифы о теплых полах

Изображение предоставлено: ConcreteNetwork.com

Хотя лучистое отопление существует уже тысячи лет, многие люди до сих пор считают, что это новая технология, что, в свою очередь, привело к появлению нескольких мифов и заблуждений, окружающих его.

Первый — сколько ему лет, и большинство людей считают, что он существует только последние 20 лет или около того.

Другой распространенный миф заключается в том, что он нагревает только пол, а не ваш дом. Это верно только в том случае, если вы используете небольшую электрическую систему для дополнительного отопления; Большинство систем лучистого отопления равномерно обогреют весь ваш дом.

Третий миф связан с повышением температуры; многие думают, что это означает, что система не работает.

Но на самом деле это горячий воздух, который поднимается вверх, поэтому в системе с принудительной подачей горячего воздуха у вас будет различная температура в комнате, поскольку воздух нагревается, поднимается, охлаждается и снова падает. В комнатах с теплым полом всегда остается тепло.

Многие люди также считают, что системы работают долго и не очень точны.

Большинство систем можно использовать для быстрого нагрева, однако при точной прокладке трубок или кабелей вы можете получать тепло именно там, где вам нужно и где оно нужно.

Теплый пол в сравнении с другими источниками лучистого отопления

Пол — не единственное место, где можно установить систему лучистого отопления. Их также можно разместить на стенах и потолке.

Теплый пол с подогревом, вероятно, является наиболее эффективным методом, поскольку в жилом помещении тепло распределяется равномерно.

Кредит изображения: BTL Property

Излучающие панели можно устанавливать на стены для обогрева небольших помещений.Они, как правило, менее эффективны, чем полы или потолки, потому что им сложно покрыть большие пространства.

Однако лучистые потолки часто могут быть даже более эффективными, чем лучистые полы, и поскольку поднимается только горячий воздух, а не нагревается сам по себе, лучистый потолок может создать очень комфортную комнату, не нарушая существующий пол.

Типы систем лучистого теплого пола

Можно рассмотреть три различных типа систем лучистого теплого пола.У каждого есть свои особенности, которые могут сделать его лучше или хуже для вашего дома.

1. Система теплых полов с воздушным обогревом

Системы с воздушным обогревом — это старейший тип лучистого тепла, который впервые был использован в Китае, Корее и Риме. Системы воздушного отопления немного менее эффективны, чем другие типы, и поэтому встречаются реже. Вместо того, чтобы качать воздух прямо под ваш пол, нагретый воздух циркулирует по ряду трубок, подобно тому, как используется вода.

Разница в том, что воздух легче, и его легче проталкивать через трубки, поэтому это может быть более быстрая система.

Изображение предоставлено: EcoHome.net

В этой системе вы будете использовать обогреватель, но вместо того, чтобы проталкивать воздух через воздуховоды к вентиляционным отверстиям, он будет проталкивать воздух через воздуховоды или трубы в вашем полу, нагревая его.

Энергоэффективность этой системы может оказаться сложной задачей. Однако, поскольку обогреватели встраиваются в пол вместе с воздуховодами, они в целом занимают меньше места; вам не нужна большая печь или бойлер.

Вам необходимо убедиться, что система закрыта и хорошо герметизирована, и ее нужно устанавливать с помощью влажной установки. Обогреватели размещены в ящиках внутри бетона и могут быть размещены в любом месте для облегчения доступа. При необходимости это может упростить техническое обслуживание и ремонт.

Полы с воздушным подогревом могут использоваться во всех типах зданий и с любыми полами, включая паркет, паркет, плитку, камень, ламинат, винил, линолеум и бетон.

Могут устанавливаться либо в несущую плиту на уровне грунта, либо в системе подвесного пола.

При установке плиты грунт выравнивается и покрывается слоем полистирола. Затем он используется для удержания печных ящиков, трубопроводов и воздуховодов, которые удерживаются на месте с помощью сетки.

Затем бетон заливается поверх установки обычным способом, как создание плиты. Отверждение начинается через 3 дня, а весь процесс занимает примерно 3 недели.

Модернизация возможна, но все же требует использования заливного бетона, мокрой установки.Сухая установка может быть невозможна с этим типом системы.

Затраты на систему теплого пола с воздушным подогревом

Изображение предоставлено: Ecohome.net

Стоимость установки системы воздушного отопления составляет примерно 14 долларов за квадратный фут, что аналогично гидравлическим системам. Сюда не входит стоимость настила, установленного над воздуховодами, или стоимость бетонной плиты.

Многие люди предпочитают использовать частичную систему солнечных панелей, чтобы компенсировать эксплуатационные расходы, поскольку они могут быть выше с этим типом системы; Стоимость установки не включает установку солнечных панелей.

Стоимость использования этого типа системы зависит от множества переменных, в том числе от того, насколько хорошо изолирован дом, насколько велика система и комбинируете ли вы это с солнечными панелями.

В большинстве случаев вы увидите экономию не менее 10% на счетах за электроэнергию.

Распространенные проблемы с системой теплого пола с воздушным подогревом

Самая распространенная проблема с системами этого типа — воздуховоды. Большинство воздуховодов со временем подвергаются коррозии внутри бетона, что приводит к проблемам в будущем.

Только одна компания в настоящее время производит воздуховоды неагрессивной формы, которые могут использоваться в системах этого типа без постоянных проблем. Бетон должен быть полностью затвердевшим, прежде чем система может быть активирована для обеспечения успеха.

Эту систему нельзя устанавливать всухую, что может быть проблематичным при установке на втором этаже и установке без перекрытия.

Воздух не может удерживать столько тепла, как вода, поэтому они, как правило, не так эффективны в целом и в основном предназначены для коммерческих помещений.

Применение системы теплого пола с воздушным подогревом в коммерческих и промышленных помещениях

Изображение предоставлено: EcoHome.net

Лучистое тепло в целом очень эффективно, но проблемы с утечками в старых гидравлических системах привели к прекращению использования этого типа системы в школах, промышленных зданиях и коммерческих офисных зданиях.

Системы теплых полов с воздушным подогревом предлагают альтернативу старым водяным системам.

Этот тип системы чаще всего устанавливается в коммерческих помещениях, а не в жилых домах, и идеально подходит для магазинов, офисных зданий, школ и промышленных зданий любого типа.

2.

Электронная система водяного отопления

Изображение предоставлено: TheSpruce.com

В электронной системе лучистого теплого пола провода или кабели, а иногда и маты в небольших помещениях, прокладываются в мокрой или сухой установке под полом.Провода напрямую подключены к электричеству в доме, а пол регулируется термостатом. Система состоит из нескольких компонентов, в том числе напольных датчиков, нагревательного элемента — мата или проводов — и термостата.

В небольших помещениях маты, заделанные проволокой, можно укладывать в тонкий слой раствора, обрезая маты по площади. В больших помещениях сами провода обычно закручиваются петлей на расстоянии около 3 дюймов друг от друга по всему пространству, также заделанные тонким слоем раствора.

В системе используется тип теплопроводящего пластика, который помогает передавать тепло от кабелей на этаж выше.

Системы электрического лучистого теплого пола часто немного быстрее в использовании, поскольку кабели начинают генерировать тепло немедленно, вместо того, чтобы сначала нагревать воздух или воду, а затем прокачивать ее через систему.

Их можно без проблем установить под любым напольным покрытием, а кабели тонкие, поэтому они не поднимают пол так, как это сделала бы более толстая система.

Однако электрические системы лучистого отопления более дороги как в установке, так и в эксплуатации. Они могут быть менее инвазивными и более быстрыми в установке, особенно в небольших помещениях, таких как ванные комнаты, они часто могут использоваться как форма дополнительного обогрева.

Затраты на системы электрического лучистого отопления

Существует несколько типов систем электрического теплого пола, поэтому ваши точные затраты могут варьироваться в зависимости от того, что вы выберете. Однако вы можете рассчитывать заплатить около 20 долларов за квадратный фут за систему и установку.

Вы все равно сэкономите от 10% до 20% на средней стоимости электроэнергии для печей с принудительным нагревом воздуха просто потому, что эта система настолько эффективна при обогреве помещения; при этом не теряется ни тепло, ни энергия.

Лучшие электрические системы водяного отопления

Хотя различные системы в основном работают одинаково, они могут быть разных типов. Это могут быть сетчатые маты, твердые маты и незакрепленные провода, а также инфракрасный обогреватель. Инфракрасное отопление использует систему полос из углеродного волокна, прикрепленных к серебряным шинам, соединенным с медными электрическими полосами.


Основываясь на наших исследованиях и опыте, вот наши главные рекомендации для электрических систем лучистого теплого пола:

Лучший в целом: Системы обогрева Электрические лучистые полы с подогревом и сенсорным термостатом Aube

Лучшая цена за доллар: LuxHeat 120v Electric Radiant Floor System Full Kit

Лучшее для небольших помещений: Система теплого пола Heatwave с термостатом GFCI


Применение систем электрического теплого пола в коммерческих и промышленных целях

https: // www.youtube.com/watch?v=XaRnqUIDxUI

Электрические лучистые полы с подогревом часто используются в коммерческих и промышленных целях. Различные типы ковриков или незакрепленных проводов позволяют выполнять настройку, которая может охватывать как большие, так и небольшие площади.

Универсальность установки, позволяющая производить как влажную, так и сухую установку, а также любые виды модернизации, означает, что ее можно установить очень быстро и практически сразу же начать использовать, что делает ее хорошим выбором для больших зданий, где могут быть отдельные офисы нагревать и контролировать.

3.

Система водяного теплого пола

Кредит изображения: PlumberMag.com

Гидравлические лучистые полы с подогревом использует горячую воду для обогрева вашего дома и является наиболее эффективной из трех систем. Он состоит из бойлера или водонагревателя, который нагревает воду. Вода подается через серию труб из PEX, которые проложены под полом при влажной или сухой установке.

Горячая вода, циркулирующая по трубам, нагревает пол наверху.Система полностью закрыта, что позволяет воде течь по петле или по открытой системе.

Этот тип системы может быть установлен под любым напольным покрытием и при этом очень эффективен. Она потребляет меньше энергии, чем традиционная печь с принудительным нагревом, что позволяет сэкономить до 30% на счетах за электроэнергию. Доступны различные типы установок, поэтому его можно модернизировать или установить заново.

Типы систем водяного теплого пола

Кредит изображения: HydronicHeatingDaikobi

По сути, существует два различных метода использования водяных систем водяного теплого пола — открытый или закрытый.В процессе с открытым контуром вода забирается из источника, такого как колодец, нагревается и однократно прокачивается через систему перед сбросом.

В закрытой системе теплообменник постоянно нагревает воду, которая циркулирует по полу. В этом типе системы вода содержится, поэтому меньше шансов, что что-то будет загрязнено или занесет в систему такие вещи, как бактерии.

Ключевые компоненты системы водяного теплого пола

Гидравлическая система довольно проста и состоит из источника тепла, трубок, водопроводного коллектора и жидкой среды, теплообменника и насоса.

В качестве источника тепла вы можете использовать практически любой метод нагрева воды, включая водонагреватели, бойлеры, геотермальные обогреватели, солнечные водонагреватели или системы без резервуаров. Трубки почти всегда изготавливаются из полиэтилена, гибкого трубопровода, который не трескается, не корродирует и не ломается с течением времени.

В качестве жидкой среды большинство людей выбирают воду, но в закрытой системе можно использовать гликоль или смесь воды с антифризом, если ваша система подвержена риску замерзания при низких температурах, когда она не используется.

В системах с замкнутым контуром необходим теплообменник, а для поддержания циркуляции воды по трубам необходим насос. Вся система подключена к термостату для управления.

Вот короткое видео от ProHome о различных частях системы водяного теплого пола.

Использование по назначению излучающей системы водяного отопления

Эту систему можно использовать как единственный источник тепла в вашем доме.Потребуется регулярное обслуживание котла, чтобы он продолжал работать должным образом, и вы можете обнаружить, что система достаточно эффективна, и вам не нужно устанавливать термостат на такое же высокое значение, как при использовании других источников тепла.

Процесс установки системы лучистого водяного отопления

Изображение предоставлено: Nu-Heat

Процесс установки довольно прост и может быть как влажным, так и сухим. Котел подсоединяется к водопроводному коллектору, ряду труб и клапанов, по которым вода направляется на пол.Коллектор соединен с рядом труб, которые можно прокладывать петлей по полу на расстоянии примерно 3 дюйма друг от друга. При влажной укладке ее можно покрыть бетоном, а при сухой укладке — в полости между этажами.

Его можно установить под любым напольным покрытием, включая дерево, плитку и камень, ламинат, винил, линолеум или бетон, и весь процесс в основном зависит от размера установки, а также от того, является ли установка влажной или сухой; При влажной укладке потребуется примерно 3 недели для отверждения, в то время как при сухой укладке верхний пол можно сразу же положить в эксплуатацию и ввести в эксплуатацию через несколько дней.

Стоимость Hydronic Radiant Floor

Стоимость установки гидронной системы одна из самых низких из трех. Начальные затраты составляют около 10 долларов за квадратный фут для сухой установки и могут доходить до 14 долларов за фут для влажной установки. Сюда не входит стоимость чистового пола или бетона в случае мокрой укладки.

Эксплуатация системы более эффективна, чем другие виды отопления, и может сэкономить до 30% на счетах за отопление, в зависимости от типа выбранного вами источника тепла и типа используемого топлива.

Общие проблемы и способы их устранения в системах полов с водяным излучением

Изображение предоставлено: Griffith Energy Services

Существует несколько проблем с большинством гидравлических систем, и наиболее частые из них связаны с клапанами и циркуляционными насосами. Их нужно время от времени ремонтировать или заменять.

Другой распространенной проблемой является воздушная пробка, которая возникает, когда воздух попадает в систему и препятствует циркуляции воды.Возможность выхода воздуха через определенные клапаны может помочь решить эту проблему.

Ремонт обычно стоит от 200 до 500 долларов, в зависимости от проблемы и необходимости замены деталей.

Применение систем водяного отопления в коммерческих и промышленных целях

Подобно другим формам лучистых полов в системах водяного отопления, системы водяного отопления часто используются в коммерческих и промышленных целях. Они могут помочь создать более равномерный нагрев во всем здании при меньших затратах, поэтому они имеют смысл для более крупных компаний и предприятий, которые владеют собственными помещениями, а не сдают помещения в аренду.

Эти типы систем часто могут сделать работу более удобной для сотрудников, а также для клиентов в розничных сетях, без горячих или холодных точек, с которыми нужно иметь дело.

DIY Водяной теплый пол

Хотя большинство домашних систем, использующих лучистое отопление, являются электрическими, можно установить небольшие секции водяного отопления, если вам удобно работать с водопроводом.

Некоторые компании пришлют вам комплект, который содержит все различные части и макет, который вы можете использовать для установки системы.

Как правило, самостоятельные работы следует выполнять только для дополнительных систем, а также для сухих установок; «мокрые» установки и системы для всего дома следует доверить профессионалам.

Компании по производству полов с лучистым теплом, предлагающие продукцию и услуги по установке

Вот некоторые из компаний, которые обеспечивают установку полов с лучистым обогревом и первоклассную продукцию.

  • Radiantec — они производят и продают материалы для водяного отопления для вашего пола.Они работают с 1979 года и базируются в Линдонвилле, штат Вермонт.
  • NuHeat — они поставляют системы электрического лучистого отопления через нескольких дилеров в США. Их систему относительно легко установить на различные напольные покрытия, будь то ламинат или паркет.
  • Orbit Radiant Heating — еще один отличный поставщик электрических систем лучистого теплого пола. Предлагают системы отопления от Tech Series и Nexans. Вы можете перейти на их веб-сайт и заказать свою продукцию.Вы также можете запросить расценки на их веб-сайте через представителя службы поддержки.
  • WarmlyYours — WarmlyYours — одна из самых уважаемых компаний в области систем с подогревом полов. Они предоставляют всесторонние услуги, когда речь идет о полах с подогревом в жилых и коммерческих помещениях.

Как установить водяное отопление в полу | Home Guides

Водяной теплый пол, также известный как лучистое тепло, можно установить между черным полом и напольным покрытием, но если ваш пол уже установлен, он также может проходить под черным полом.В последнем случае вам понадобится доступ к нижней стороне пола, чтобы вы могли прикрепить трубы отопления, которые обычно сделаны из трубок из сшитого полиэтилена или PEX. Трубы подключаются к бойлеру, который нагревает воду, и во многих случаях домовладельцы используют существующий водонагреватель. Чтобы предотвратить перегрев, который может повредить пол, следует установить датчик, регулирующий температуру в трубах.

Определите размер используемой трубки. PEX бывает диаметром 1/2, 3/4 и 1 дюйм, а оптимальный размер обеспечивает достаточное количество лучистого тепла, чтобы поддерживать температуру в комнате, не перегружая водонагреватель.Возможно, вам стоит назначить консультацию со специалистом, чтобы определить размер, который вам больше всего подходит.

Идите в комнату под той, которую вы хотите обогреть, и откройте балки пола, если они еще не открыты. Это может включать снятие гипсокартона, снятие изоляции или и то, и другое. Удалите гвозди, торчащие из чернового пола между балками, с помощью монтировки.

Спланируйте маршрут трубопровода и просверлите отверстия подходящего размера в балках, чтобы можно было продеть трубку между отсеками, используя угловое сверло.В большинстве случаев вы, вероятно, захотите установить два отрезка трубок в каждом отсеке. В этом случае вы просверлите все отверстия на одной стороне пола и согните трубку на другом конце.

Закрепите алюминиевые рассеивающие пластины к черному полу вдоль запланированного пути трубопровода. Трубка входит в каждую пластину, а металл распределяет тепло по более широкой площади пола. Установите пластины с зазором от 6 до 12 дюймов между ними встык. Используйте крепеж, который не проникает в черновой пол — в большинстве случаев хорошо подойдут шурупы или гвозди диаметром 3/4 дюйма.

Установите трубку, вставив ее в пластины резиновым молотком и продев ее через отверстия в балках. Вытяните трубку до точки, в которой она соединяется с нагревателем.

Заполните каждый отсек изоляцией из стекловолокна. Если вы не планируете устанавливать гипсокартон, закрепите войлок на месте, протянув проволоку через каждую и прикрепив концы к балкам кровельными гвоздями.

Установите медные тройники на входе и выходе вашего водонагревателя, чтобы создать соединения для трубок лучистого отопления.Медные трубы 3/4 дюйма от этих тройников должны доходить до рециркуляционного контура, обычно устанавливаемого на стене рядом с обогревателем. Насос прокачивает воду по контуру и обходит нагреватель до тех пор, пока датчик не обнаружит, что температура упала ниже определенной точки. Когда это происходит, открывается клапан, и вода из нагревателя смешивается с циркулирующей водой.

Подсоедините трубку PEX к контуру рециркуляции, используя соответствующие переходники медь-PEX.

Ссылки

Советы

  • Если вы устанавливаете лучистое тепло перед укладкой пола, создайте пространство для труб, установив второй черновой пол на полосах пиломатериалов толщиной 1 или 1 1/2 дюйма.Этот метод значительно увеличивает высоту пола и может потребовать модификации дверных проемов и переходов на полы в других помещениях.
  • Керамическая плитка является предпочтительным напольным покрытием для систем лучистого отопления, но также подходят древесина твердых пород и винил. Если у вас ковровое покрытие, ковер может плохо проводить тепло.

Предупреждения

  • Обратитесь в местную строительную администрацию, чтобы узнать обо всех применимых разрешениях и нормативных требованиях для вашего проекта.Если у вас нет необходимого опыта, нанимайте квалифицированного подрядчика для выполнения любых окончательных подключений сантехники и электропроводки.

Writer Bio

Крис Дезил имеет степень бакалавра физики и степень магистра гуманитарных наук. Помимо неизменного интереса к популярной науке, Дезиэль с 1975 года занимается строительством и дизайном домов. В качестве ландшафтного дизайнера он помог основать две садовые компании.

Лучистое отопление — Как установить теплый пол в доме

Дома, построенные примерно после 1950 года, обычно отапливаются либо горячим воздухом, продуваемым через воздуховоды, либо горячей водой, прокачиваемой через обогреватели плинтуса.В старых домах часто есть чугунные радиаторы, которые производят тепло с помощью пара или горячей воды. Все эти системы при правильном уходе обеспечивают поддержание тепла и уюта в наших домах зимой. Однако ничто не может сравниться с лучистым теплом пола.

Найдите больше отличных проектов с практическими рекомендациями, когда вы зарегистрируетесь в Pop Mech Pro! 🛠

Как следует из названия, теплый пол нагревает пол, а не воздух в помещении. И в результате система поддерживает равномерную, постоянную температуру по всей комнате, без холодных и горячих точек, связанных с системами принудительного горячего воздуха, обогревателями плинтуса и радиаторами.Я могу засвидетельствовать это, когда ваши ноги в тепле, все ваше тело ощущается теплым, потому что в моем доме есть как теплые полы, так и плинтусы с горячей водой. А лучистый пол — один из старейших и наиболее эффективных способов обогрева дома: он был впервые разработан древними римлянами более 2000 лет назад.

Излучающее тепло может быть установлено практически под любым типом пола, но оно особенно хорошо подходит для полов из плотной кирпичной кладки, таких как заливной бетон, терраццо и полов, покрытых керамогранитом или каменной плиткой.Эти толстые твердые поверхности отлично поглощают, а затем излучают (отводят) тепло в комнату.

Две основные системы

В то время как римляне использовали дровяной камин для обогрева каменных полов наверху, сегодняшние системы лучистого обогрева пола немного сложнее. Два основных типа лучистого тепла — это водяное и электрическое.

Гидравлические системы состоят из бойлера, вырабатывающего горячую воду, которая затем прокачивается через ряд труб, установленных под чистым полом.Электрические системы лучистого тепла используют серию проводов, подключенных к электрической цепи, для производства тепла, которое нагревает пол. Каждая система управляется настенным термостатом.

Здесь я объясню, как я установил электрическую систему лучистого тепла в ванной перед тем, как выложить плитку на фанерный черновой пол. И чтобы упростить работу, я купил электрический коврик, излучающий тепло, который был предварительно смонтирован и готов к установке. Это не только самая быстрая, простая и доступная система теплового излучения, но и самый удобный способ установки.


Системы лучистого теплого пола

Электрическая система водяного теплого пола

HeatTech amazon.com

182,00 $

Электрическая система водяного теплого пола

LuxHeat amazon.com

279,00 долл. США

Система электрических полов для плавающих полов

Тихий амазонка.ком

155,19 $

Комплект для теплого пола WarmWire

SunTouch amazon.com

575,79 долл. США


Подготовка основания пола

Перед установкой электрического коврика необходимо выполнить небольшую подготовительную работу, но она проходит довольно быстро. Начните отключать унитаз и убирать его из комнаты. Затем подденьте молдинги плинтуса по периметру комнаты и удалите старый пол, чтобы обнажить фанерный черновой пол.Если вы обнаружите какие-либо повреждения от воды, вырежьте плохой участок и залатайте его новой фанерой.

Установите цементную подложку

Чтобы создать прочную основу для плитки, накройте черный пол цементной подложкой. Начните с смешивания партии стандартного тонкого раствора, модифицированного латексом. Нанесите раствор на черновой пол и используйте гладкую (без зазубрин) кромку дюйма. зубчатый шпатель для распределения раствора по фанере. Затем используйте ¼-дюйм. зубчатый край шпателя, чтобы разгребать раствор, создавая серию гребней.

Положите заднюю панель в мокрый раствор и постучите по ней молотком и блоком 2×4. Прикрепите заднюю панель к основанию с помощью шурупов длиной 1 5/8 дюйма. Установите оставшиеся части задника, оставив 1/8 дюйма. промежуток между листами.

Затем заклейте все швы между листами защитной панели липкой сетчатой ​​лентой, затем нанесите тонкий слой раствора на проклеенные стыки. Дайте проклеенным швам застыть в течение ночи, прежде чем продолжить.

Установите теплоизлучающий мат

Электрические нагревательные маты обычно кладут в слой раствора, покрывают большим количеством раствора, а затем плитки сразу же укладывают на место.Однако для этой установки я добавил шаг, чтобы улучшить характеристики лучистого тепла: нагревательный мат был помещен в строительный раствор, а затем оставлен для отверждения в течение ночи. На следующее утро я вылил на коврик самовыравнивающуюся подложку, которая представляет собой очень тонкий водянистый цемент. После высыхания подложки плитки засыпали строительным раствором. Теперь этот дополнительный этап занимает немного больше времени, но дополнительный цементный слой, обеспечиваемый самовыравнивающейся подложкой, создает идеально гладкую ровную поверхность для укладки плитки и обеспечивает немного больше тепловой массы для излучения тепла.Вот шаги по установке теплового мата:

Смешайте немного серого тонкосиленного раствора, модифицированного латексом, и нанесите его на заднюю панель с помощью-дюйма. зубчатым шпателем, но нанесите ровно столько раствора, чтобы схватить половину коврика. Положите коврик в раствор, стараясь не раздавить электрические кабели, вплетенные в гибкий коврик. Используйте резиновую терку для затирки, чтобы вдавить коврик в раствор. Обязательно выдавите все пузырьки воздуха и разгладьте морщинки. Осторожно сложите вторую половину нагревательного мата поверх первой, нанесите раствор на заднюю панель и вдавите мат в раствор с помощью терки.

Затем с помощью универсального ножа прорежьте небольшую прорезь в нагревательном коврике и протяните металлический датчик пола, прикрепленный к коврику. Вдавите зонд в раствор, убедившись, что он не касается электрических кабелей, вплетенных в мат. Если да, то на термостат будет отправлено неверное значение температуры. Дайте раствору застыть в течение ночи.

Теперь смешайте партию самовыравнивающегося состава до консистенции жидкого молочного коктейля. Начните с дальнего от двери угла комнаты и вылейте прокладку на пол.При правильном смешивании он плавно всплывет и найдет свой собственный уровень. Дайте подложке застыть в течение ночи.

Вызов электрика

Теперь вы можете вызвать квалифицированного электрика для подключения коврика с подогревом для теплого пола к специальной электрической цепи, которая обеспечивает питание только нагревательного коврика. Электрик также подключит новый термостат лучистого тепла, который должен быть размещен на высоте около 60 дюймов над полом.

После того, как электрик убедится, что теплоизлучающий коврик работает правильно, можно приступать к укладке пола плиткой.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Электрический подогрев пола — Как установить внутрипольное отопление

Холодное зимнее утро, когда ты пробираешься в ванную. Но вас не встречает холодный пол — вместо этого из-под вас просачивается успокаивающее тепло.Хорошая мысль, устанавливая эту систему теплого пола.

Доступны различные системы теплого пола. Некоторые используют горячую воду, которая течет по гибкой трубке. Это можно использовать при установке новых полов, а также в том случае, если напольное покрытие уже установлено, но у вас есть доступ к нижней стороне чернового пола. Вы можете установить пластиковую трубку на нижнюю часть пола. Недостатком этой системы является то, что вам нужен бойлер или водонагреватель, способный обеспечить достаточно горячей воды.

Другой вариант — система лучистого отопления, использующая электричество. Их легче установить, чем водяные системы, и они дешевле, поскольку их стоимость составляет около 70 долларов за секцию размером 3 х 20 футов без термостата. Обычно системы состоят из тонких нагревательных кабелей, встроенных в пластиковый мат, который устанавливается между черным полом и напольным покрытием. Когда кабели включены, они работают как электрическое одеяло, нагревая пол.

Выберите напольное покрытие

SunTouch

Лучистое тепло обычно используется для керамических, мраморных или каменных полов, которые мы здесь покрываем.Напольное отопление также можно использовать с деревянными полами. Инженерная древесина — лучший выбор, потому что она может выдерживать изменения температуры с минимальной усадкой и расширением.

Обмерьте комнату и сделайте набросок. Определите, где вы хотите разместить обогреваемые кабели в комнате. Излучающие системы не должны проходить под шкафами, ванной или душевой кабиной, гидромассажной ванной или унитазом или даже стыковаться с ними. Сделайте эскиз комнаты в масштабе, чтобы поделиться с поставщиком или продавцом лучистого пола, а затем купите материалы, соответствующие размерам вашей комнаты.

Установить подложку

SunTouch

Установите цементную подкладку на черновой пол, как если бы вы делали обычную укладку плитки. (В этой статье объясняется, как ее резать.) Цементная плита — лучший выбор, чем фанера, потому что последняя может расширяться и сжиматься при включении и выключении обогрева пола. Это движение в фанере может привести к растрескиванию раствора. Приклейте подкладочную плиту к черному полу с помощью тонкого раствора.Нанесите шпатель на раствор зубчатым шпателем на 1/4 дюйма.

Поместите цементную плиту в раствор шероховатой стороной вверх. Прикрутите его 1-1 / 4-дюймовыми винтами для цементной плиты, которые устойчивы к коррозии и имеют головки, которые прилегают к поверхности цементной плиты. Заворачивайте винт примерно через каждые 8 ​​дюймов. Держите цементную доску на расстоянии 1/4 дюйма от стен. После того, как цементная плита установлена, закройте швы сетчатой ​​лентой для цементных плит, затем нанесите тонкий раствор сверху широким шпателем или плоским шпателем.Это дает вам ровную поверхность.

Прикрепите маты к цементной плите. Разверните нагревательный коврик на полу. Поместите коврик так, чтобы кабельное соединение находилось у стены, на которой будет расположен термостат. Некоторые коврики имеют двусторонний скотч, поэтому вы можете приклеить коврик к полу. В противном случае используйте ручной степлер, чтобы закрепить коврик на месте. Очень осторожно скреплять скобами только пластиковую часть. Не скрепляйте кабели скобами. При необходимости вы можете разрезать пластик, и только пластик, канцелярским ножом или ножницами.Убедитесь, что кабель лежит ровно и не перекрывает сам себя.

Запустите власть

Если вам неудобно работать с электричеством, вам нужно вызвать профессионала для этой части работы. В небольшой комнате можно подключиться к существующей цепи для питания теплого пола. В цепи не должно быть освещения, вытяжного вентилятора или гидромассажного насоса. Нагревательный кабель должен иметь защиту от GFCI. В большинстве случаев вам нужно запустить новую цепь с выключателем на 15 или 20 ампер.Установите контур, затем установите термостат, включающий теплый пол. Подключите термостат к напольному кабелю.

Укладка плитки

SunTouch

Теперь осталось только установить плитку. Эта история предлагает пошаговые инструкции по качественной укладке плитки. Укладка плитки поверх системы лучистого пола ничем не отличается от ее укладки на цементную плиту без системы пола. Вы просто наносите тонкий раствор на нагревательный мат, а затем кладете плитку.Только будьте осторожны, чтобы шпатель не зацепился за сетку и не зажал кабель. Вам нужно будет разместить датчик пола с подогревом где-нибудь в полу и выложить плитку на него. Датчик отключает обогрев, когда пол достигает заданной температуры.

Подождите месяц

Вам не терпится включить обогреватель, но вам придется подождать 28 дней. Это потому, что раствор сначала должен полностью затвердеть. Когда период ожидания закончится, включите огонь, снимите обувь и наградите ноги успокаивающим теплом.

Вариант многофункционального устройства

Другой вариант — установить автономную систему, такую ​​как Warmboard. Он доступен в двух вариантах. Warmboard-S — это структурный черновой пол и лучистая панель в одном лице. Он предназначен для использования в новом строительстве и регулярно устанавливается непосредственно над балкой пола. Warmboard-R — это меньшая и более тонкая панель, идеально подходящая для модернизации и модернизации. Warmboard-R устанавливается на существующий черновой пол или плиту, но также используется в стенах или потолках, когда исходные полы должны оставаться нетронутыми.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
