Типы колодцев для наружной канализации

Важной составляющей частью любой наружной системы канализации являются колодцы. Конструкция действительно похожа на колодец и представляет из себя вертикальный цилиндр, монтируемый в грунт. В зависимости от назначения канализационный колодец может быть изготовлен из пластика, стекловолокна, стали или железобетона. Для индивидуальных автономных систем канализации в основном используются колодцы из пластика. Городские и промышленные организации до сих пор часто применяют железобетон.


В одной системе автономной канализации могут быть установлены несколько разных типов колодцев — например, поворотный, накопительный и фильтрующий. Часто выбранный колодец «по совместительству» выполняет сразу несколько функций, так как некоторые типы колодцев друг от друга отличаются лишь частично. Многие канализационные колодцы оборудованы обратным клапаном, гидрозатвором или иным устройством для предотвращения обратного хода стоков. Требования к колодцам наружной канализации изложены в СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения».

1. Накопительный колодец

Накопительный колодец может называться по разному: водоприемный кололодец, КНС (канализационная насосная станция), водоотводящая станция. Задача канализационного колодца — собирать очищенные или неочищенные хозяйственно-бытовые стоки из одного или разных источников, которые затем будут отведены дренажным насосом к месту сброса или очистки.

Накопительный колодец используется в ситуации, если по каким-то причинам самотечная канализация не может отвести очищенные стоки с участка. Чаще всего это происходит из-за необходимости повышения уровня трубы, тогда как для самотечной системы отводящая канализационная труба должна все время идти под уклон.

накопительный колодец с дренажным насосом

Использование насоса делает энергонезависимую канализацию зависимой от источника электричества, что можно считать недостатком, если у Вас установлен анаэробный септик. Зато дренажный насос может без проблем поднять и отвести собранные в колодце воду на десятки метров по горизонтальной трубе без уклонов к удобному месту сброса, что не получиться сделать при самотечном отведении.

Канализационные насосные станции используются в системах водоотведения-канализации очень активно, поэтому существуют разные варианты исполнения КНС: с запорной арматурой, вынесенной в отдельный небольшой колодец; с двумя подземными колодцами для увеличения общего объема КНС; с сухой камерой для дренажных насосов. КНС с горизонтальным корпусом используется в ситуации с неравномерным поступлением стоков и частыми залповыми сбросами.

2. Фильтрующий колодец

Фильтрующий (поглощающий) колодец отводит очищенные стоки из аэробной УГБО и частично очищенные стоки из септика в водопроницаемый песчаный грунт. Конструктивно это цилиндр без дна, содержащий слои крупнозернистого песка и щебня. Поступающие в колодец стоки проходят через засыпку колодца и фильтруются в естественный песчаный грунт, где их дополнительно очищают аэробные и прочие почвенные бактерии.

фильтрующий (поглощающий) колодец

Своей простотой данный вариант является лучшим решением проблемы утилизации не полностью очищенных стоков из анаэробного септика. Фильтрующий колодец во много раз компактнее, проще и дешевле, чем огромное поле фильтрации. Основным условием для установки фильтрующего колодца является песчаный грунт и низкий уровень грунтовых вод. Фильтрующий колодец можно делать из простых и недорогих материалов, так как в данной ситуации нет требований к полной герметичности корпуса.

3. Смотровой колодец

Смотровые (ревизионные) колодцы относятся к сервисно-технологическим элементам автономной канализации, которые помогают содержать систему очистки стоков в порядке. Задача ревизионного колодца не собирать или отводить сточные воды, а обеспечить оперативный контроль за рабочим состоянием канализационных труб и помочь в их прочистке. В основном смотровые колодцы ставятся в точках поворота трубы, где чаще всего происходят засоры из-за снижения скорости потока и увеличения сопротивления потоку, а также на протяженных прямолинейных участках.

смотровой колодец

В отличие от колодцев других типов, смотровые могут иметь очень разные размеры: диаметр от 340-460 мм — только для осмотра труб, диаметр 800-1500 мм — чтобы в колодец мог спуститься специалист для проведения осмотра или прочистки. В зависимости от диаметра канализационной трубы смотровые колодцы устанавливаются на расстоянии от 15 м до 300 м друг от друга.

4. Поворотный колодец

Поворотный или узловой колодец используется на участке канализационной магистрали, где трубопровод поворачивает или разветвляется на несколько веток. Как известно, по возможности рекомендуется делать канализационные трубы максимально прямыми, чтобы снизить риск засора. Необходимость поворота трубы может возникнуть только в исключительных случаях, когда надо обойти препятствие на участке или под землей. Разветвление чаще всего содержит 2 или 3 отвода от основной трубы. Отводы могут располагаться под неострыми и прямыми углами к основной трубе. Прямые углы использовать не рекомендуется, так как сопротивление движению потока на повороте в 90 градусов резко возрастает. Поворотный колодец можно по совместительству использовать как смотровой.

поворотный колодец

5. Перепадный колодец

Перепадный колодец применяется на загородном участке со сложным неровным рельефом, а также на ровных, но крутых слонах. В условиях значительного колебания высоты поверхности земли в пределах небольшой площади участка может не хватить горизонтального расстояния, чтобы обеспечить нужный уклон отводящей трубы. В этом случае две трубы — подводящая и отводящая — на разной высоте присоединяются к перепадному колодцу. Вертикальное расстояние между трубами определяется перепадом высоты поверхности земли и может составлять от десятком сантиметров до несколько метров. В плане место соединения труб через колодец будет занимать совсем небольшую площадь.

перепадный колодец

Перепадный колодец может выполнять функции смотрового и поворотного колодцев. Иногда перепадный колодец используется для снижения или увеличения скорости потока. При этом устройство колодца для замедления стоков может быть сложным — многоступенчатым, шахтного или каскадного типа. Для ускорения стоков на слишком медленном участке используются быстротоки — короткие участки трубы, имеющие большой уклон.

6. Распределительный колодец

Распределительный колодец используется в ливневой канализации. К колодцу подсоединяется одна входящая труба и две выходящие. Выходящие трубы расположены на разных уровнях. Благодаря этой разнице из колодца в трубы выходят стоки разной плотности и загрязненности, то есть происходит простой процесс сепарации плотных взвешенных загрязнений. Наличие распределительного колодца может помочь уменьшить производительность очистных сооружений и, соответственно, их стоимость, так как более чистая вода будет уходить через верхнюю трубу сразу на слив, не попадая в систему очистки и не загружая ее.

распределительный колодец

7. Водомерный колодец

В водомерном колодце устанавливается оборудование, с помощью которого измеряются различные параметры, важные для поддержания оптимальной работы систем водоотведения. Колодец может играть роль дополнительного смотрового.

Лучший материал для канализационных колодцев

Мы перечислили основные типы канализационных колодцев. В соответствии с важностью решаемой задачи корпус колодца может быть сделан из различных материалов, вплоть до самых простых подручных. Для надежной работы наружной канализации надо использовать прочные и герметичные фирменные изделия, сделанные из пластика или армированного стекловолокна. Допустимы конструкции из бетона, но этот материал менее устойчив к коррозии, чем пластик, и не обеспечивает герметичность. Доставка и монтаж тяжелых бетонных колец и круглых перекрытий с отверстиями на загородный участок потребует значительных усилий и расходов. Сварные металлические конструкции дороги и также уступают пластику по антикоррозийным свойствам.

Специалисты рекомендуют канализационные колодцы из пластика. Некоторые фирмы-изготовители могут предложить пластиковые колодцы на заказ по Вашим размерам — современное производство это позволяет. Благодаря прочности, легкости, герметичности и устойчивости пластика к коррозии, Вы получаете функциональное и очень долговечное изделие.

Конструкция лотковой части колодца. Канализационный колодец — принципы устройства и использования

Неотъемлемой частью любой системы водоотведения являются канализационные колодцы, или камеры.

Их устройство предусмотрено даже на входе в септик, расположенный на дачном участке. Поэтому немудрено — каждый день мы видим их у себя под ногами. Но все ли знают, что внутри, и для чего эти сооружения предназначены?

Эта статья расскажет все, или почти все о колодцах, и для тех, кто о них не имеет представления, и для тех, кто считает, что много о них знает.

Оборудование любых специальными сооружениями для контроля, ремонта, обслуживания или функциональных нужд предусмотрено требованиями СНиП 2.04.03-85 «Канализация. Наружные сети и сооружения», и продиктовано здравым смыслом.

Скажем, имеется водоотводящий трубопровод, в котором произошел засор.

Что можно предпринять в отсутствие камеры, позволяющей выявить проблемный участок и ликвидировать неприятность? Вопрос риторический.

Поэтому нормативы достаточно подробно описывают где, в каких количествах, и какие именно колодцы ставить.

Часть 1. Классификация колодцев

Каждое сооружение подобного рода имеет свое предназначение и способ . Распределить их можно по нескольким признакам.

Различают следующие виды канализационных колодцев:

По сети – колодцы могут устраиваться на любых водоотводящих сетях:
- Бытовых и промышленных стоков
- Дренажные
- Ливневые
По материалу изготовления:
- Бетонные
- Кирпичные
- Полимерные
По назначению:
- Смотровые:
- С изменением направления потока:
  - Поворотные
  - Узловые
- Прямоточные:
  - Линейные
  - Контрольные
  - Промывные

Естественно, самая важная характеристика – какие функции выполняет колодец канализационный.

Перепадный колодец отличается от смотрового тем, что предназначен для изменения определенных физических характеристик водного потока.

Смотровые же камеры предназначены для выполнения определенных действий на трубопроводе.

1. Смотровые колодцы – задачи по видам

Смотровые колодцы обязательно должны устанавливаться при соблюдении одного из следующих условий:

Изменение диаметра или уклона трубопровода
Изменение направления потока
При присоединении боковых веток
На прямых участках, в зависимости от диаметра трубы – через 35-300 м

Сам колодец выполняется в виде шахты с камерой внутри, где входящий и выходящий трубопроводы соединены специальным лотком.

Каждый из колодцев этого типа имеет собственное назначение. Однако в одном сооружении может быть предусмотрено решение сразу нескольких задач.

По устройству все смотровые колодцы канализационные однотипны, как правило, разница может возникать лишь в глубине залегания.

Все их параметры достаточно строго стандартизированы.

У сооружений, предназначенных для изменения направления потока сточных вод (узловой и поворотный канализационный колодец), лоток изготавливается специфической формы.

Ее параметры описаны упомянутым выше СНиПом.

Главная суть требований – в том, что угол поворота не может быть менее 90 °, и выполняется с плавным закруглением, радиус которого – от 1 до 5 диаметров входящей трубы.

Колодец канализационный поворотный размещают в тех местах, где предусмотрено изменение направления трубопровода, а узловые – там, где к сети присоединяются одно — два ответвления.

Лоток узлового колодца может быть рассчитан не более чем на три входящих трубы, и одну – исходящую.

Прямоточный колодец – чаще всего линейный, то есть расположенный на длинных участках сети без ответвлений и поворотов.

СНиП, из бетонных колец, монтаж своими руками

Колодцы – обязательные элементы централизованной или автономной канализационной системы. Устройство канализационных колодцев зависит от их назначения, а необходимое количество от конструкции системы – ее сложности, наличия поворотов и перепадов при прокладке коммуникаций, протяженности и других особенностей. Разобравшись в назначении различных типах сооружений, легче будет спроектировать канализацию частного дома или дачи, обеспечить ее максимальную эффективность.

Виды колодцев

То, где и как должны устанавливаться колодцы канализационные СНИП регламентирует конкретно и точно. Учитывать Строительные Нормы и Правила важно и потому, что инспектирующие органы в обязательном порядке проверяют сооружения на соответствие требованиям, а в случае выявления нарушений могут вынести предписание о необходимости внесения изменения в устройство канализации, для чего потребуются дополнительные расходы, а время строительства значительно увеличится.

Смотровые колодцы

Такие сооружения необходимы для любой канализационной системы вне зависимости от ее степени сложности. Колодцы обеспечивают возможность контроля работы системы и используются для ее технического обслуживания (ремонта, прочистки, промывки и пр.). В зависимости от того, где расположены смотровые сооружения, различают несколько их типов:

линейные колодцы размещаются на прямых участках магистрали с определенным интервалом при значительной протяженности коммуникаций,
поворотные колодцы монтируются в местах, где меняется направление движения стоков (для того, чтобы снизить гидравлическое сопротивление, следует избегать резкой смены «курса», необходимо соединять трубы под углом 90° и более),Поворотный смотровой колодец
узловые колодцы требуются в местах соединения отводящей трубы с несколькими подводящими (количество последних по действующим нормам не должно превышать 3),Конструкция канализационного колодца узлового типа
контрольные колодцы устанавливаются при использовании централизованной канализационной системы и устанавливаются там, где локальная канализация соединяется с центральным трубопроводом.

Важно: Как оговорено в СНиП канализационные колодцы линейного типа монтируются на прямых участках через каждые 35 метров, если диметр трубопровода до 150 мм, и через каждые 50 метров, если диаметр трубы 200 мм.

Перепадные колодцы

Перепадные колодцы применяются для изменения скорости потока или глубины прокладки трубопроводов. Их используют также при необходимости обхода канализационной магистралью какого-либо препятствия (другого трубопровода и т.п.). В общем виде такие конструкции представляют собой вертикальную шахту (резервуар) с подводящей и отводящей трубами. В зависимости от назначения может потребоваться монтаж канализационных колодцев этого типа с дополнительными приспособлениями, например, со ступенями, гасящими скорость потока.

Пример перепадного полимерного колодца

Различают следующие типы перепадных колодцев:

классическая конструкция колодца (поступление стоков через верхнюю трубу, отвод через нижнюю),
модели колодцев с отбойно-сливными поверхностями стенок для снижения скорости потока,
каналы со значительным уклоном, способные, напротив, «разогнать» поток, увеличить его скорость,
сложные конструкции многоступенчатых перепадов.

Фильтрационные колодцы

Модели колодцев этого типа используются в системах канализации для обеспечения почвенной доочистки частично осветленных в септике стоков и отвода жидкой составляющей содержимого септика в грунт. Конструктивно фильтрационный колодец отличается от прочих отсутствием герметичного дна (вместо него выполняется засыпка гравием или другим фильтрующим материалом). Также возможны варианты колодцев с наличием отверстий в стенках резервуара. Через такие отверстия жидкость также уходит в почву, а для дополнительной ее очистки с наружной стороны колодца на этапе его установки также выполняется засыпка фильтрующего материала.

Фильтрующий канализационный колодец из бетонных колец с перфорацией

Накопительные колодцы

Принцип действия накопительного канализационного колодца такой же, как и у выгребной ямы – он является местом сбора стоков. При организации накопителя важно обеспечить его герметичность и предусмотреть возможность подъезда машины ассенизаторов для откачки содержимого.

Материалы для изготовления колодцев

Устройство колодца канализационного предусматривает возможность использования различных материалов.

Кирпичная кладка обладает высокой прочностью, и при наличии некоторых навыков возведение сооружения не потребует много времени. Технологические отверстия в данном случае выполняются на этапе строительства.
Бетонные колодцы могут строиться заливным способом (с использованием опалубки) или путем монтажа готовых изделий (колец различного диаметра). Отверстия для подводящих и отводящих труб в заливных конструкциях выполняются на этапе заливки, в готовых ЖБИ отверстия необходимо сделать перфоратором или иным подходящим инструментом.На фото линейный колодец для канализации из железобетонных колец

Важно: Кирпичные и бетонные колодцы нуждаются в гидроизоляции стен с наружной и внутренней стороны и дна, если речь не идет о фильтрационных конструкциях. Тщательная герметизация нужна для мест вхождения труб в резервуары.

Невосприимчивый к воздействию воды и химических веществ (например, моющих и обеззараживающих средств) пластик удобен для изготовления колодцев. Пластиковый колодец для канализации своими руками можно сделать из еврокуба или бочек. В продаже имеются и готовые блоки, включающие в себя не только сам резервуар, но лотки с разводками различных типов.

Установка канализационных колодцев из пластика может потребовать якорения к бетонному фундаменту, если грунтовые или паводковые воды поднимаются близко к поверхности земли и существует вероятность всплывания легкой конструкции. Самопроизвольное движение незафиксированного колодца под воздействием воды способно повредить другие элементы системы.

Размеры колодцев

Выполняя канализационный колодец своими руками, необходимо соблюдать требования СНиП, касающиеся соотношения диаметра трубопроводов и диаметра самого сооружения.

Диаметр трубопровода	Параметры колодца
До 150 мм	Не менее 700 мм
До 600 мм	1000 мм
700 мм	1250 мм
800-1000 мм	1500 мм
1200 мм и более	2000 мм

Если глубина прокладки трубопроводов составляет 3 м и более, при любом диаметре труб диаметр колодца не должен быть меньше 1500 мм.

Общие подготовительные этапы при строительстве

Решая, как сделать канализационный колодец своими руками, следует помнить, что подготовка к строительству включает себя вне зависимости от выбранного материала следующие этапы:

составление эскиза схемы канализации с отметкой места обустройства колодца,
разметку на местности,
удаление мешающих строительству элементов (выкорчевывание кустарников и деревьев, снос старых построек и пр.),
обустройство подъезда техники (временная дорога для беспрепятственного подвоза материалов и, при необходимости, движения грузоподъемных машин).

Создание котлована для колодца включает себя:

выполнение земляных работ (ручной или механизированный способ),
выравнивание и зачистку дна,
проверка и корректировка геометрии (глубина, углы откосов стен).

Монтаж пластикового колодца

Использование готовых пластиковых сооружений, укомплектованных фасонными частями, не только даст существенную экономию времени, но и даст возможность самостоятельно выполнить монтаж даже при отсутствии опыта и подготовки.

Важно лишь точно соблюсти требования, касающиеся места расположения конструкций и выбора их размера, которые определяются по совокупности параметров системы (диаметру труб, прямолинейности или наличия поворотов магистрали, глубине прокладки и пр.). В остальном монтаж выполняется в несколько приемов:

рытье котлована,
строительство фундамента (песчано-щебеночная подушка, заливное основание),
установка конструкции (и ее якорение при необходимости),
подключение колодца к системе.

Монтаж лотковой части канализационного смотрового колодца в котловане

Более подробно о том, как установить смотровой колодец пластиковый, мы рассказали в отдельной статье.
Как реализуется схема канализации в частном доме своими руками вы можете узнать из другого материала нашего сайта.
А про виды и применение вакуумных канализационных насосов читайте тут.

Монтаж бетонного колодца

Устройство канализационного колодца из бетонных колец и кирпича практически не имеет отличий с точки зрения порядка выполнения монтажных работ.

Выполняются следующие работы:

Рытье котлована.
Создание фундамента (может выполнятся заливное основание или использоваться готовая бетонная плита). Толщина основания – порядка 100 мм, рекомендуемая марка бетона – М50.
Строительство лотка (выполняется с учетом количества подводов, углов соединения коммуникаций, наличия поворотов и других особенностей). Используется бетон М100, армированный металлической сеткой.
Герметизация (бетоном и битумом последовательно) мест вхождения труб в колодец.
Установка колец с фиксацией цементным раствором, строительство кирпичной конструкции (после полного набора прочности бетоном лотка).
Битумная гидроизоляция внутренней поверхности стен (при строительстве из колец может выполняться до монтажа).
Гидроизоляция швов (для конструкций из колец).
Отделка лотка (используется цементная штукатурка и технология железнения).
Обустройство глиняных замков в местах соединения труб с резервуаром (высота – 600 мм, ширина – 300 мм).
Тестирование сооружения, выдерживание резервуара в течение суток заполненным водой (на трубы в это время устанавливаются временные заглушки) для обнаружения течей. Колодец канализационный железобетонный считается годным к эксплуатации при отсутствии визуально заметных протечек.
Засыпка колодца землей и трамбовка грунта.
Монтаж отмостки из бетона по периметру горловины шириной 1,5 м.

Линейные ступенчатые колодцы — Альтернативный взгляд Salik.biz

Начало: Чанд Баори и Ареал ступенчатых колодцев.

Эта форма колодцев, прежде всего и как следует из названия, характеризуется вытянутой в линию конструкцией. И, для понимания её особенностей, есть смысл обратиться к схеме колодца Mata Bhavani. Колодца, что находится в городе Ahmadabad, штат Gujarat.

— Salik.biz

По сути, это сооружение представляет собой широкую каменную траншею с 4-мя нижними уровневыми площадками, заполняемые в разное время года водой. Переход между 3-мя верхними уровнями осуществляется с помощью наклонных пролётов с каменными ступенями. 4-я площадка, находящаяся внутри своеобразного 8-угольного колодца, что на консоли траншеи, — самая глубокая. Кроме того, линейный колодец имеет внутри пространственную конструкцию, состоящую из колонн и связанных с ними горизонтальных балок.

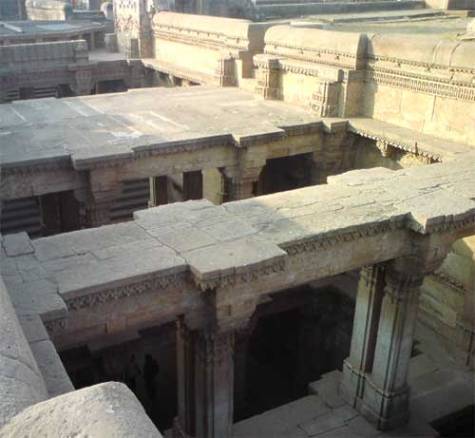

Mata Bhavani stepwell in Asarwa, Ahmadabad, Gujarat (23.044303, 72.606776).
