Переделка клапана от стиральной машины на питание напряжением 12 вольт постоянного тока

Переделка клапана от стиральной машины на питание напряжением 12 вольт постоянного тока

Для автоматического управления различными гидравлическими системами необходимы электрические клапаны. Готовые изделия достаточно дороги. Поищем решение подешевле.

Наиболее доступны клапаны от вышедших из строя стиральных машин.

Катушки таких устройств рассчитаны на напряжение 220 вольт переменного тока, что ограничивает их возможности. Иногда удобнее управлять клапаном низковольтным напряжением 12 вольт.

Мне такой прибор понадобился для регулирования режима отопителя салона автомобиля ВАЗ. Подходящие клапана от иномарок стоят возмутительно дорого, а с повышение курса валюты и вовсе становятся предметом роскоши. Попробуем переделать электроклапан от стиральной машины под бортовое напряжение автомобиля.

Сначала посмотрим, как всё устроено.


Снимаем катушку, засовывая тонкую отвёртку в щель между соленоидом и корпусом. При этом можно слегка сжимать лепестки, фиксирующие катушку соленоида плоскогубцами.

Далее, если есть выбор, выбираем из нескольких клапан с минимальным сопротивлением продувки. Движение воздуха – от входа с резьбой. Открываем клапан с помощью магнита, например от динамика.

Отобранный клапан разбираем дальше – вынимаем плоскогубцами сетку фильтр, отвёрткой резиновую шайбу – прокладку (регулятор расхода жидкости) и проволочным крючком вставку регулятора.

Для работы при напряжении 12 вольт необходимо заменить соленоид (катушку) клапана.

Наиболее подходящий соленоид был найден в воздушном клапане ЭППХХ ВАЗ 2105.

Поскольку в интернете не было найдено изображений внутренностей, приведу их для любознательных.

Приступим к разборке

Самое простое — срезать завальцовку на наждаке или спилить напильником по внешнему краю.

Крышка клапана (вид с внутренней стороны):

Шток, он же пробка. Запирание потока воздуха производится резиновой вставкой на торце. На противоположном торце – углубление под пружину:

Стальная шайба для замыкания магнитного потока и немагнитная направляющая, в которой шток перемещается:

Катушка:
1. В корпусе.

2. Вынута.

Овальные уплотнительные колечки герметизируют вывода изнутри корпуса. Одно из них нам понадобится в дальнейшем, поэтому сохраните их.

И наконец, корпус с внутренней стороны. Виден торец неподвижного магнитопровода с выступом под пружину:

Далее — дорабатываем корпус. На наждаке стачиваем трубочку с расклёпкой с тыльной стороны, и положив корпус донышком вверх, бородком аккуратно выбиваем остатки внутреннего магнитопровода. Если корпус промялся вовнутрь, устраняем деформацию. Далее центральное рассверливаем отверстие до диаметра 9мм.

Для создания магнитной системы, аналогичной системе клапана от стиральной машины, необходимо из жести от консервной банки отрезать две полоски – одну шириной 15 мм, другую – 10 мм. Длина полосок должна быть такой, чтобы на корпусе штока клапана от стиральной машины наматывалось колечко примерно 1,5 витка.

Приступаем к сборке

На корпус штока одеваем стальную шайбу от клапана ЭПХХ, затем колечко из жести 15мм (оно должно свободно пройти и сквозь шайбу), затем одно из овальных колечек с выводов, затем катушку(одевается с небольшим трением), затем стальной корпус от клапана ЭПХХ.

После этого в зазор между корпусом штока и корпусом клапана равномерно осаживаем второе колечко из жести, шириной 10мм. Если операция затруднительна, можно укоротить длину полоски настолько, чтобы наматывалось чуть более 1 витка, с перехлёстом 2-3 мм.

Когда оставшаяся часть составит 0,5 — 1 мм, края жестяного кольца с помощью тонкой отвёртки или ножа отгибают наружу.

В лобовой части соленоида края также немного подвальцовывают.

Собранный клапан срабатывает в положении выводами вниз при напряжении 10-11 вольт.

Автор – Мануйлов В.П.



ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ



П О П У Л Я Р Н О Е:

  • СИСТЕМА ОСВЕЩЕНИЯ «УМНОГО ДОМА»
  • Основные понятия

    В наше время сложно обойтись без энергосберегающего освещения в жилых помещениях, в офисах или в больших помещениях (торговые центры, рестораны, и тд.). Сегодняшние достижения в схемотехнике электронных пускорегулирующих аппаратов (ЭПРА) для различных источников света позволили реализовать идею освещения «Умного дома».

    Стало возможным создавать системы управления освещением (СУО), решающие две основные важнейшие задачи: повышение комфортности освещения и экономии электроэнер­гии.

    Можно сказать, что автоматизированные СУО — это наиболее полное и яркое проявление внедрения достижений современной электроники в светотехнику.

    Подробнее…

  • Держатель для печатных плат своими руками
  • При ремонте и настройке радиолюбителям удобно будет работать с помощником — держателем печатной палаты на столе.

    Можно купить различные зарубежные приспособления для закрепления печатных плат, обеспечивающие при этом разные степени их свободы, но стоимость их очень высока.

    Подробнее…

  • Принципиальная электрическая схема автомобиля ВАЗ- 2190 (ГРАНТА)
  • Схема электрических соединений жгутов автомобиля LADA GRANTA ВАЗ-2190

    Если у Вас есть принципиальная электрическая схема автомобиля

    ВАЗ-2190 (ГРАНТА) и мультиметр или вольтметр (до 15в),  или  даже (можно собрать самому этот упрощённый авометр), а так же имея небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

    Подробнее…


Популярность: 8 935 просм.

Простая система автоматического полива | Мастер-класс своими руками

Эту систему авто полива растений может сделать любой человек, без знания электроники, и даже не умеющий паять радио элементы. Система использует готовые устройства, которые нужно просто соединить в определенной последовательности и наслаждаться результатом работы автоматического полива.
Простая система автоматического полива

Собрать это простое новшество можно не более чем за один час, но для этого необходимо заказать или купить все элементы системы.

Достоинства системы автоматического полива


  • — Простота, а значит надежность.
  • — Довольно низкая стоимость, в сравнении с промышленными аналогами.
  • — Изолированная система с гальванической развязкой по напряжению. То есть, если на клапан попадет вода и вы дотронетесь до шлангов – удара током не произойдет.
  • — Есть возможность сделать питание всей системы от 12 вольт (а не как сейчас от 220 В). И питать все автономно от аккумуляторной батареи. А батарею заряжать солнечными батареями или ветрогенератором, но это всё в будущем в моих планах…

Я использовал в системе электромагнитный клапан. Тут есть свои плюсы:
— При внезапном отключении света ваш участок не зальет водой, так как клапан закроется, в отличии электромеханического.
— Простота управления. Есть напряжение – клапан открыт, нет напряжения – клапан закрыт. Все просто. А электромеханическим нужно ещё уметь управлять.

Для работы системы нужно: свободная розетка с напряжением 220 В и водопровод.

Материалы:


  • Таймер электронный — aliexpress
  • Электромагнитный клапан — aliexpress
  • Сетевой адаптер на 12 В с током не менее 0,5 А — aliexpress
  • Переходник с резьбы 1/2 на садовый шланг — aliexpress
  • Шланг – переходник от магистрали к клапану — в сантехническом магазине.
  • Клеммы обжимные — aliexpress
  • Провод с двойной изоляцией для удлинения цепи клапана — любой электротехнический магазин.
  • Разбрызгиватель воды — aliexpress либо в магазине «все для сада».
  • Шланг садовый — aliexpress либо в магазине «все для сада».

Электромагнитный клапан 12 В.


Простая система автоматического полива

Все компоненты системы и нужные инструменты


Простая система автоматического полива
Садовый шланг

Простая система автоматического полива

Сборка системы автоматического полива растений по расписанию


Работа системы такова: что таймер подключен к сети переменного тока напряжением 220 В. Он управляет работой адаптера, включенного в него. И по заданному расписанию включает или выключает адаптер питания, нагрузкой которого в свою очередь является электромагнитный клапан. К клапану подведено центральное водоснабжение и как только клапан открывается все давление устремляется в садовый шланг и разбрызгивается через распылитель-разбрызгиватель на участок. Таких разбрызгивателей можно подключить через тройник ещё несколько, если вам нужно поливать большую площадь садового участка.

Теперь переходим непосредственно к сборке


Фактически она заключается в том, чтобы поставить клапан между содовым шлангом и водопроводом, подключить к клапану блок питания и воткнуть все в сеть. Все просто, без лишней мороки.
Можно конечно же отрезать провод от адаптера и сразу прикрутить его к клапану, но до клапана и до розетки у меня солидное расстояние. Поэтому я буду удлинять цепь 12 вольт.
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Подключаю провод к блоку питания.
Подсоединяю клеммы ко второму концу и дальше подключаю к клапану.
Простая система автоматического полива
Простая система автоматического полива
Затем, прикручиваю переходник к водопроводу.
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Ко второму концу прикручиваю переходник на садовый шланг.
Желательно между клапаном и водопровод предусмотреть дополнительный шаровой или вентильный кран, чтобы системы водоснабжения можно было перекрывать в случае непредвиденных обстоятельств.
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Простая система автоматического полива
Разматываем шланг, подключаем к разбрызгивателю и устанавливаем его на участок полива.
Простая система автоматического полива
Простая система автоматического полива

Настройка таймера


Система готова. Переходим к настройке таймера.
Простая система автоматического полива
Поливать наши грядки нужно утром и вечером, до жары и после. Я устанавливаю таймер на 5 утра, когда солнце ещё низко и на 22.00, когда солнце уже село. Время полива зависит от напора воды и может лежать в пределах 15-40 минут.
Простая система автоматического полива
В итоге собрать и настроить не потребовалось много времени и труда. Если вы, прочитав эту статью, тоже решились на постройки сего чуда, то в продаже появились уже готовые таймеры со встроенными клапанами и автономным питанием, о которых я конечно же не знал, когда собирал систему.
Вот они. Питаются от батареек.
  • Таймер с электронным управлением — aliexpress
    Таймер с электронным управлением
  • Таймер с механическим управлением, но тоже электронный — aliexpress

Таймер с электронным управлением
Но у моей самодельной системы есть полюсы: управлять поливом можно из дома, а не из подвала, где обычно устанавливается таймер.
Любая из представленных систем обладает недостатком: систему все равно нужно контролировать, так как если идет сильный дождь она все равно включиться и ещё больше зальет грядки.

Итог работы системы автоматического полива


Система проста, автоматическая, дешевая, расширяемая, дополняемая. К примеру, можно дополнить систему насосом и поливать не растения не водопроводной водой, а дождевой водой из бочки, или другой емкости.

Клапан электромагнитный для полива своими руками

Главным в садоводстве является обеспечение регулярного полива участка. Без него любой сад не выдержит даже одного сезона. Полив вручную требует больших затрат времени и труда. Для хорошего сада нужна современная система подачи воды, где важным элементом является клапан электромагнитный для полива.

Основные элементы системы орошения следующие:

Клапан электромагнитный для полива нужен всегда, даже если нет системы орошения. Он применяется вместе с таймером, включающим его в нужное время. Особенно он нужен для заполнения накопительного бака. При подаче воды по расписанию таймер открывает клапан, и бак наполняется. Целесообразно при этом одновременно поливать участок. Все это делается в отсутствие хозяина. Ему остается только полить труднодоступные места.


Устройство электромагнитного клапана

Клапан устроен очень просто. Он содержит следующие детали.

  1. Корпус с крышкой из металла или полимера.
  2. Затвор со штоками и плунжерами.
  3. Соленоид в герметичном корпусе.электромагнитный клапан для капельного полива

Наружная резьба патрубков входа и выхода составляет 1/4« и больше в зависимости от расхода жидкости. Меньше всего воды проходит через электромагнитный клапан для капельного полива. Малогабаритные устройства встраиваются в трубопровод с водой и работают от таймера, задающего разные режимы орошения.

В последнее время появились модели, совмещенные с коммутатором. Можно приобрести через интернет-магазин компании «Юлмарт»: электромагнитный клапан для полива C 1060 plus GARDENA, ставший популярным. Он производит автоматическое переключение подачи воды на орошение сада. юлмарт электромагнитный клапан для полива

Электромагнитный клапан для полива: схема работы

Клапан для воды удобно применять, поскольку он может служить в качестве обычного водопроводного крана при отключении электроснабжения. Чтобы его открыть, управляющий соленоид поворачивается на четверть оборота.

Когда катушка отключена, проход воды перекрыт. При срабатывании, когда сердечник втягивается, открывается проходное отверстие клапана. Через него вода поступает на полив или в бак. Чтобы перекрыть подачу жидкости, катушку отключают, и пружина снова возвращает сердечник электромагнита в исходное положение.электромагнитный клапан для полива схема работы

Электромагнитные клапаны работают при разном напряжении питания (12 В, 24 В, ~220 В). Устройства бывают также нормально открытые и импульсные (переключение производится управляющим импульсом из одного положения в другое).

Клапан устанавливается в разрыв водопровода. К нему прокладывается управляющий кабель. К розетке подключается таймер и настраивается на нужное время. Если в электросети бывают сбои в подаче напряжения, настройку времени нужно периодически проверять или использовать автономный источник питания, например, аккумулятор.

Электромагнитный водопроводный клапан

Многим известен удобный и недорогой клапан электромагнитный для полива NT8048DC12V со следующими характеристиками:

  • постоянный ток;
  • давление — 0,8 МПа;
  • диаметр трубы — 1/2«;
  • пропускная способность — 25 л/мин;
  • температура воды — не более 500С.

Достоинством клапана является поддержание его открытым за счет потока жидкости, а не электромагнита. При эксплуатации следует периодически очищать сетчатый фильтр. Клапан является основой полива и совершенно электробезопасен благодаря низкому напряжению. Удар током полностью исключен. Питание обеспечивается от аккумулятора или от сети через гальваническую развязку.

Подключение электромагнитного клапана к системе полива огорода

Для небольшого сада лучше подойдет электромагнитный клапан для полива -12 вольт (NT8048). Он безопасен, поскольку при попадании воды на контакты и при касании мокрыми руками удара током не произойдет. Возможность его подключения к аккумуляторной батарее на 15 АЧ позволяет работать без подзарядки в течение недели. Несложно также будет сделать питание от щитка через сетевой адаптер.

Подача воды обеспечивается из накопительного бака, установленного на высоте не менее 2 м. Вода в нем набирается из централизованной системы. Заполнение контролируется поплавковым датчиком, соединенным с пробковым вентилем. Отсутствие насоса снимает много проблем. Полив сада самотеком происходит в течение нескольких часов и при этом его не надо контролировать. Все управление поливом возьмет на себя электронный таймер, подключенный к розетке.

Клапан устанавливается в напорную магистраль системы полива. Катушка электромагнита подключается к выходу адаптера через кабель с помощью клемм. Их можно закрыть сверху герметиком для защиты от воды.

Все устройство удобно разместить в подсобном помещении, куда можно провести розетку. К ней последовательно подключаются таймер, адаптер и катушка электромагнита. Остается настроить режим полива. Время выбирается утреннее и вечернее, чтобы было минимум испарений, а растения не обгорали на солнце. Устанавливается продолжительность полива, которая затем подбирается экспериментально.

На разные виды растений полив должен отличаться. Систему можно постепенно усовершенствовать, добавляя новые клапаны. К каждому из них можно подключить свой таймер или установить общий микроконтроллер, задавая программу полива.

На отводящих трубопроводах можно установить клапаны от старых стиральных машин, что позволит прилично сэкономить на стоимости системы полива.

Электромагнитный клапан для полива своими руками

Электрические клапаны имеют высокую цену, но можно найти более дешевые решения. Самым доступным здесь является клапан от вышедшей из строя стиральной машины. Его устройство следующее:

  • пластиковый корпус;
  • мембрана из резины;
  • электромагнит с сердечником;
  • пружина;
  • сетчатый фильтр;
  • прокладка.

Механизм имеет высокую чувствительность к грязи и может легко выйти из строя. Он защищен сетчатым фильтром, но для садовой системы целесообразно на входе клапана поставить еще один, поскольку собственный будет быстро забиваться.

Электромагнитный клапан является нормально закрытым, т. е. в отключенном состоянии он перекрывает воду. При включении сердечник втягивается, поднимая резиновую мембрану, и пропускает воду.

Для удаления загрязненной жидкости стиралки применяется сливной клапан, устроенный аналогично. Принцип действия у него тот же самый и его можно успешно применять для полива.электромагнитный клапан для полива своими руками

Электромагнитные клапаны стиральных машин имеют следующие характеристики:

  • напряжение питания — 220 В;
  • мощность — 8 Вт;
  • давление воды — до 10 атм;
  • диаметр заливного шланга — 3/4«;
  • расход жидкости — 10 л/мин.

Неисправности и ремонт

Отсутствие напряжения на катушке

1.Неисправность подводящего кабеля.

2. Неисправность катушки.

1. Устранить обрыв.

2. Проверить целостность провода тестером. Сгоревшая катушка обычно не ремонтируется.

Клапан не срабатывает при подаче напряжения

1. Сломана пружина.

2. Накопление грязи в подвижном соединении.

1. Заменить соленоид.

2. Разобрать и промыть конструкцию.

Большой перепад давления

1. Засор регулируемого отверстия.

2. Параметры катушки не соответствуют величине подаваемого напряжения.

1. Прочистить.

2. Заменить катушку.

Клапан не закрывается

1. На катушке остаточное напряжение.

2. Загрязнение отверстия.

3. Загрязнение седла клапана.

4. Поломка пружины.

1. Проверить контакты реле и электрические соединения.

2. Прочистить.

3. Очистить.

4. Заменить.

Заключение

На обслуживание сада и огорода уходит много времени и сил. Настоящим спасителем для хозяина является клапан электромагнитный для полива, служащий для заполнения накопительного бака в его отсутствие, закачки воды из колодца и особенно — в системе полива.

Электромагнитный клапан принцип действия

Электромагнитный клапан — электромеханическое устройство, предназначенное для регулирования потоков всех типов жидкостей и газов. Он состоит из корпуса, соленоида (электромагнита) с сердечником, на котором установлен диск или поршень, регулирующий поток.

Содержание

Принцип действия [ править | править код ]

На электромагнитную катушку клапана подаётся электрическое напряжение, после чего магнитный сердечник втягивается в соленоид, что приводит к открытию либо закрытию клапана. Сердечник помещён внутри закрытой трубки катушки соленоида — это необходимо для герметичности электромагнитного клапана.

Устройство [ править | править код ]

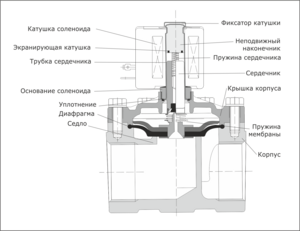

Устройство электромагнитного клапана подобно устройству обычного запорного клапана, однако открытие либо закрытие электромагнитного клапана осуществляется без механических усилий — посредством электромагнитной катушки (соленоида) путём подачи на неё электрического напряжения.

Применение [ править | править код ]

Соленоидный клапан применяется как в сложных технологических процессах, так и в быту. С его помощью можно дистанционно подать требуемый объём жидкости, пара или газа в нужный момент времени (подача воды в поливочных системах, регулирование отопительных процессов, обеспечение работы котельных объектов, в системах дозирования и смешения, а также для слива воды).

Клапан с электромагнитным приводом — это современный вид запорной арматуры. Они позволяют на расстоянии управлять потоками жидкости или газа в трубопроводных системах. Такие затворы хорошо встраиваются в автоматизированные системы управления технологическими процессами, позволяют экономить дефицитные человеческие ресурсы и делают работу предприятий более безопасной. Существует большое количество различных видов клапанов для разных сред, различаются они и по своему устройству и назначению.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

  • Корпус с подводящим и отводящим патрубком.
  • Рабочая камера с седлом.
  • Тарельчатый, шаровой или лепестковый запорный элемент.
  • Возвратная пружина.
  • Шток, соединенный с запорным элементом и сердечником соленоида
  • Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Устройство должно быть устойчивым к воздействию внешних электромагнитных полей, шумов и вибраций.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Принцип работы электромагнитных систем

Принцип работы электромагнитного запорного клапана основан на физическом явлении электромагнитной индукции. При протекании тока по катушке индуктивности внутри нее возникает магнитное поле, воздействующее на сердечник из магнитных материалов силой, приложенной в продольном направлении. Эта сила, в зависимости от полярности приложенного напряжения, пытается втянуть сердечник внутрь катушки либо вытолкнуть его. При этом происходит открытие либо закрытие затворного элемента.

Катушки соленоидных клапанов могут работать как на постоянном токе напряжением от 5 до 36 вольт, так и на переменном токе напряжением 220 В.

Устройства с низким управляющим напряжением обладают небольшой мощностью и ограниченным усилием, передаваемым на запорный элемент. Это позволяет использовать для управления ими низковольтные полупроводниковые схемы. Применяются такие устройства в системах низкого напора рабочей среды, на трубопроводах малых диаметров.

Приводы, работающие на переменном токе, развивают гораздо большие усилия и могут применяться на магистральных трубопроводах высокого давления и больших диаметров.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

  • Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
  • Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

  • Воздуха.
  • Воды.
  • Пара.
  • Активных сред.
  • Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

  • Обычное
  • Для влажных помещений.
  • Термостойкие (для высоких температур).
  • Морозостойкие (для экстремально низких температур).
  • Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

  • Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
  • Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

  • Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
  • Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
  • Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

  • Бытовые системы отопления.
  • Системы водоснабжения и водоподготовки.
  • Технологические установки.
  • Трубопроводный транспорт.
  • Генерация и распределение тепла.
  • Бытовые приборы.
  • Канализация.
  • Орошение.
  • Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

  • Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
  • Снижать трудозатраты на управление технологическими процессами.
  • Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
  • Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Важным достоинством соленоидного привода по сравнению с электромотором и редуктором является отсутствие зубчатых и червячных передач, исключительная простота устройства и минимум подвижных частей.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

  • Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
  • Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

  • Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
  • Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
  • Корпус устройства не должен принимать на себя вес участка трубопровода.
  • Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
  • При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
  • Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
  • Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Подбор конкретной модели осуществляется на основе расчетов параметров трубопроводной системы.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Признаки неисправности электромагнитного клапана карбюратора

В карбюраторах последних моделей применяется соленоидный привод управления подачей топлива. Как проверить электромагнитный клапан на исправность?

Его поломку определяют по следующим признакам:

  • Двигатель неустойчиво работает на низких оборотах.
  • Мотор глохнет при использовании наката.
  • После выключения двигателя наблюдается детонация рабочей смеси.

Косвенными признаками неисправности также является снижение оборотов при подключении мощных потребителей электроэнергии, таких, как магнитола, ближний или дальний свет, подогрев стекол.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

  • На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
  • Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
  • После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
  • Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Основная задача электромагнитных клапанов – перекрытие или же открытие подачи жидкости, газа в трубопроводе, за счет передачи на него электрического сигнала. Электромагнитные клапаны обрели значительную популярность в современных системах трубопровода, благодаря возможности автоматизировать контроль процесса перемещения носителей по трубам.

Электромагнитный клапан может применяться в перемещении агрессивных жидкостей и пара, работать в самых различных диапазонах температуры и давления.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан выполняет роль регулирующего и запорного устройства в дистанционном управлении транспортировкой потоков жидкостей, воздуха, газа и других носителей. При этом процесс его использования может быть как ручным, так и полностью автоматизированным.

Наибольшую популярность получил соленоидный клапан Esbe, имеющий в качестве основного устройства соленоидный вентиль. Клапан соленоид состоит из электрических магнитов, которые в народе еще называют соленоидами. По своему устройству электромагнитный клапан напоминает обыкновенный запорный, но в данном случае управление положением рабочего органа происходит без применения физических усилий. Катушка принимает на себя электрическое напряжение, тем самым приводя в работу соленоидный вентиль и всю систему.

Электромагнитный клапан работает как в сложных технологических процессах на производстве, или же в коммунальных предприятиях, так и в быту. Используя такое устройство, мы можем самостоятельно регулировать объемы подачи воздуха или жидкости в конкретный момент времени. Вакуумный клапан же может работать в системах разреженного воздуха.

В зависимости от условий, где применяется электромагнитный клапан, корпус может изготавливаться обычный и взрывозащищенный. Такое устройство используется преимущественно на точках нефте- и газодобычи, а также на автомобильных заправках и складах топлива.

Водяные клапаны применяются для автоматизации систем очистки воды. Кроме этого, электромагнитный водопроводный клапан нашел свое применение в поддержании уровня воды в водных резервуарах.

Обзор различных моделей (видео)

Устройство клапана

Основные конструктивные элементы электромагнитного клапана это:

Схема устройства клапана

Корпус и крышка могут быть изготовлены из металлических материалов (латунь, чугун, нержавеющая сталь), либо же из полимерных (полиэтилен, поливинилхлорид, полипропилен, нейлон и др.). Для создания плунжеров и штоков используют специальные магнитные материалы. Катушки необходимо прятать под пылезащищенный и герметичный корпус, дабы исключить внешнее воздействие на тонкую работу соленоида. Обмотка катушек выполняется эмалированным проводом, который сделан из электротехнической меди.

К трубопроводу устройство подсоединяется резьбовым или фланцевым способом. Чтобы подключить клапан к электросети применяют штекер. Для изготовления уплотнений и прокладок используют термостойкую резину, каучук и силикон.

В комплектации с изделием поставляют приводы с примерным рабочим напряжением 220В. Отдельными компаниями выполняются заказы на поставку приводов с напряжением 12В и 24В. Привод комплектуется встроенной схемой форсированного управления СФУ.

Принцип работы электромагнитных систем

Электромагнитная катушка индуктивности работает во всех известных напряжениях переменного и постоянного тока (220В АС, 24 AC, 24 DC, 5 DC и др.). Соленоиды помещают в специальные корпуса, защищенные от воды. За счет низкого потребления энергии, особенно для небольших электромагнитных систем, возможно управление с помощью полупроводниковых схем.

Чем меньше воздушный зазор между стопором и электромагнитным сердечником, тем сильнее возрастает напряженность магнитного поля, вне зависимости от вида и величины подаваемого напряжения. Электромагнитные системы с переменным током имеют куда большую величину штока и силу магнитного поля, чем системы с постоянным током.

Когда подается напряжение и воздушный зазор имеет максимальную протяженность, системы переменного тока, потребляя большое количество энергии, поднимают шток и зазор закрывается. Благодаря этому увеличивается мощность выходного потока и создается перепад давления. Если же подается постоянный ток, то увеличение скорости потока происходит довольно медленно, до тех пор, пока значение напряжения не станет фиксированным. По этой причине клапаны могут регулировать системы только низкого давления, за исключением тех, что оснащены небольшими проходными отверстиями.

Иначе говоря, в статическом положении, при условии, что катушка обесточена и устройство находится в закрытом/открытом положении (в зависимости от типа), поршень находится в герметичном соединении с седлом клапана. При подаче напряжения, катушка передает импульс на привод и шток открывается. Это возможно потому, что катушка формирует магнитное поле, которое в свою очередь воздействует на плунжер и втягивается в него.

О разновидностях изделий

Регулирующие устройства применяют для изменения расхода проходящего через них потока рабочей среды. Управление происходит извне и условно разделяется на две категории, в зависимости от того, закрытый или открытый клапан при отсутствии давления в трубопроводе: нормально закрытый электромагнитный клапан и нормально открытый электромагнитный клапан.

Нормально закрытый клапан – наиболее часто применяемый, так как его функциональная особенность позволяет предотвратить утечку агрессивных веществ. Нормально открытый клапан используется реже, преимущественно в тех случаях, когда при пропадании питания требуется вскрыть трубопровод.

Перечень взрывозащищенных клапанов фирмы Burkert представлен следующими моделями:

  • модель 2/2 ходовой взрывозащищенный нормально закрытый клапан со встроенным сервоуправлением через мембрану. Такой клапан используется в нейтральных средах, для жидкостей и воздуха. Максимальное рабочее давление 16 бар. Температурный диапазон от -40 до +120 градусов. Сечение 1,3-6,5 сантиметра;
  • модель 5282. 2/2 ходовой взрывозащищенный клапан снабженный изолирующей мембраной. Используется в слабоагрессивных средах давлением до 16 бар. Сечение клапана – 1,3-5 сантиметров. Возможно преобразование в нормально открытый тип;
  • модель 5404. 2/2 ходовой нормально закрытый взрывозащищенный клапан с поршнем. Применяется в нейтральных средах, например для транспортировки воздуха, при давлении до 50 атмосфер. Изготавливается из латуни с сечением до 2,5 сантиметра;
  • модель 6013. 2/2 ходовой взрывозащищенный клапан прямого действия нормально закрытый. Может применяться как в нейтральных, так и агрессивных жидкостях и газах до 25 бар. Сечение клапана 2-6 миллиметра. Может поставляться обезжиренным;
  • модель 6014. 3/2 ходовой электромагнитный взрывозащищенный клапан прямого действия. Может применяться для жидкостей и сжатого воздуха. Максимальное рабочее давление составляет 16 бар, а сечение от 1,5 до 2,5 миллиметра.

Клапан электромагнитный взрывозащищенный

Вакуумный клапан входит в состав целого семейства вакуумных систем. Основная цель его применения – герметизация и отсечение определенных элементов, которые предусматривает вакуумный трубопровод. Электромагнитный вакуумный клапан предусматривает автоматическое регулирование работы в разреженном воздухе.

По сравнению с затвором, его конструкция довольно проста. Вакуумный клапан имеет тарелку, которая проходит вдоль оси седла, а также оси газового потока. Это сильно уменьшает его проводимость. Потому электромагнитный вакуумный клапан имеет ограничение диаметра фланца до 40 мм.

Пневматический клапан используют для регулирования потоков сжатого воздуха с помощью дистанционного управления. Исключением можно назвать двухходовый пневматический клапан типа КЭМ 32-20 и 32-23, который предназначен для работы в моторном масле. Электромагнитный пневматический клапан абсолютно безопасен для людей и животных, имеет все подтвержденные экологические требования.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
