Как сделать для колодца ворот: Ворот для колодца – изготовление практичной конструкции своими руками

Содержание

сборка, установка ворота, обшивкаКак сделать домик для колодца своими руками? Необходимые инструменты и материалы. Сборка каркаса, установка ворота и обшивка.

Оглавление:

  1. Введение
  2. Инструменты и материалы для сооружения домика над колодцем
  3. Сборка каркаса домика
  4. Как сделать ворот
  5. Установка дверцы и обшивки

В частном секторе или на дачном участке колодец просто необходим. Централизованное водоснабжение доступно далеко не всегда, а вода необходима не только для полива огорода или клумб на приусадебном участке, но и для нормальной жизни людей. Бурением скважин и рытьем колодцев занимаются специализированные фирмы: для этого необходимо оборудование и наличие навыков, кроме того, эта работа трудна и опасна. Самостоятельно выполнить ее, как правило, под силу не всем. А вот домик для колодца своими руками – задача вполне выполнимая. Укрытие над оголовком необходимо для того, что в воду не падали листья, насекомые и различный мусор.

Кроме того, такое сооружение может стать элементом ландшафтного дизайна.

Сегодня в продаже такие конструкции есть в готовом виде, но стоят они весьма не дешево: если есть навыки работы с инструментами – можно сэкономить немало средств.

Инструменты и материалы для сооружения домика над колодцем

Варианты сооружения защитной конструкции над оголовком бывают различные: можно соорудить домик из кирпича или использовать бетонное кольцо, облицованное песчаником или другим материалом. Но лучше всего смотрится домик, сооруженный из дерева.

Перед тем, как приступить к работе, следует знать, что необходимо иметь в распоряжении обрезную доску, блок-хаус или вагонку, бревно для изготовления ворота, втулки, деревянный брус сечением 50×50 и 50×100 мм. Понадобятся также толстый прут из металла, уголки, втулки, ведро с цепью или тросом, кровельные и лакокрасочные материалы, гвозди и саморезы. Понадобятся различные инструменты, необходимые для работы с древесиной: молоток, пила, шуруповерт, электролобзик, стамеска, рулетка, уровень, рубанок, отвертка и так далее.

Сборка каркаса домика

Как сделать домик из колодца прочным, надежным и красивым? Для этого необходимо знать основы конструкции и правильно крепить все детали. Домик для колодца состоит из рамы (основания), фронтонов, стойки, конька перекрытия, ворот, обшивки фронтонов и скатов перекрытия.

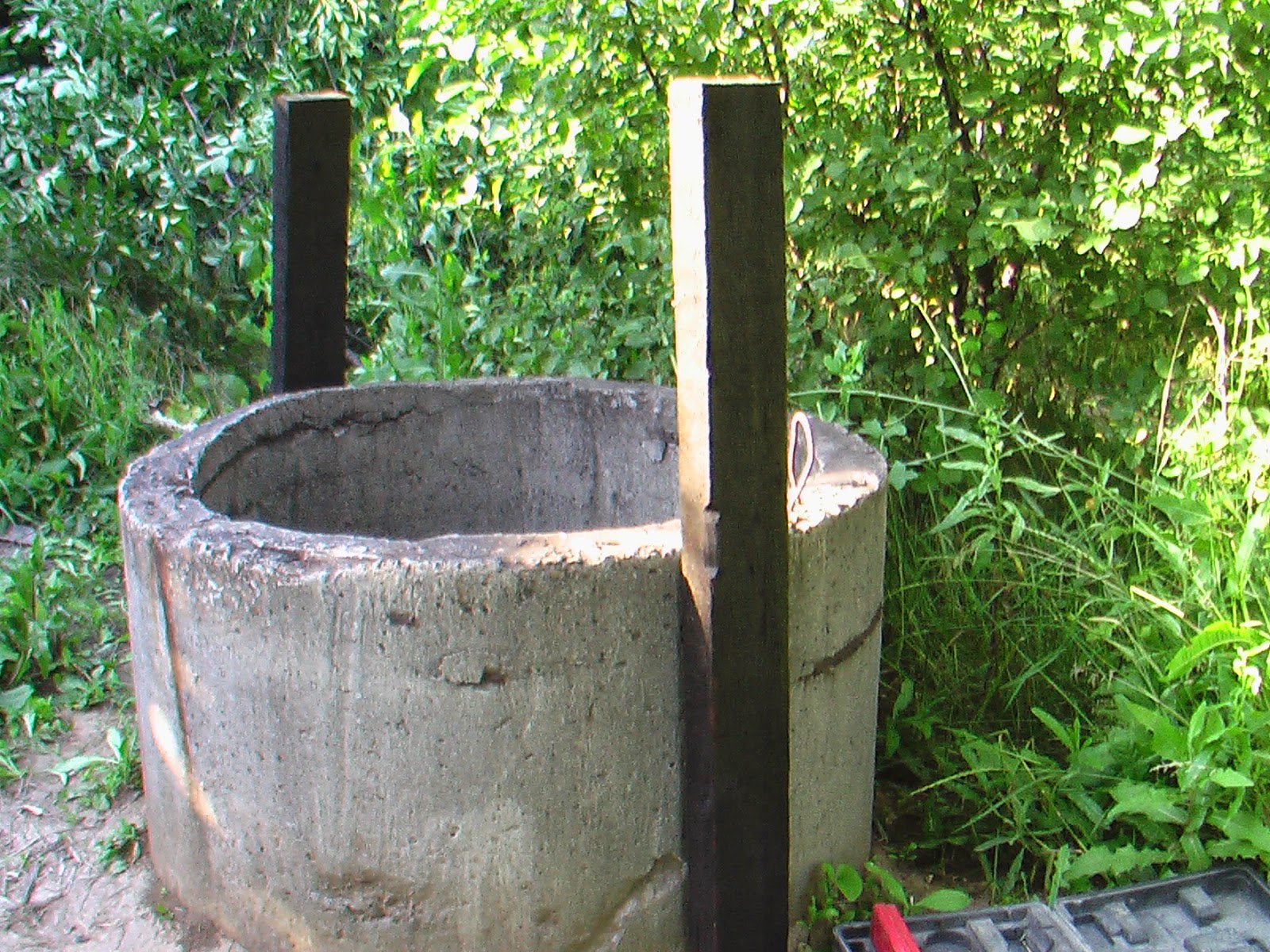

Вначале нужно измерить внешний диаметр оголовка: это необходимо для определения внутреннего размера каркаса. Теперь можно сколачивать из бруса 50×100 мм основание (раму) и выравниваем по горизонту ее стороны. Крепим к раме вертикально две стойки из такого же бруса: высота их должна быть равна высоте домика. Все соединения следует укрепить при помощи металлических уголков.

Следующий этап – крепление стропил из бруса 50×50: их торцы обрезаются таким образом, чтобы крепились к раме под углом, равным 45 градусов. Чтобы получилась полка для ведра, необходимо прибить широкую доску с той стороны рамы, где в дальнейшем будет установлена дверца. На противоположной стороне прибиваем гвоздями доски поуже: они нужны для удержания конструкции на бетонном колодезном кольце.

Как сделать ворот

Ворот необходим для подъема воды из колодца вручную: это устройство пригодится в том случае, если насос выйдет из строя. Для изготовления ворота подойдет толстое бревно. Со временем древесина истирается цепью или тросом, поэтому желательно, чтобы оно было из дуба: такое бревно прослужит дольше. Бревно должно быть очищено от коры и ошкурено: поверхность его должна быть более-менее гладкой. Длина бревна должна быть на 4 см меньше расстояния между стойками. Этот зазор нужен для того, чтобы ворот не терся о стойки. По краям на ворот нужно надеть обечайки из полос металла или стянуть края толстой проволокой в несколько рядов: это нужно для сохранения формы.

В центре ворота, в обоих торцах, сверлят отверстия глубиной 5 см и диаметром 2 см: их укрепляют металлическими шайбами. В отверстия вбивают два прута: один – короткий, другой – длинный и искривленный так, чтобы получилась ручка для вращения ворота. Для крепления его в стойках также сверлят сквозные отверстия и укрепляют их втулками из металла. В эти отверстия и вставляют металлические прутья.

Для лучшего вращения металлические трущиеся детали смазывают солидолом. Теперь к вороту можно крепить цепь или трос с ведром.

Установка дверцы и обшивки

В центре одного ската перекрытия крепится каркас для установки распашной дверцы: их можно делать две, открывающиеся в разные стороны, наружу. Устанавливать их следует на крепкие и надежные петли, так как нагрузка на них будет неравномерной. После этого на крышу укладывается гидроизоляционный материал так, чтобы не создавалась помеха механизму открывания дверей. В качестве кровельного материала используют металлочерепицу, профлист или рулонные материалы.

Фронтоны и боковые стороны домика оббивают вагонкой или блок-хаусом: его крепят саморезами или гвоздями. Все детали из древесины должны быть обработаны антисептическим средством, покрыты лакокрасочным атмосферостойким материалом. Теперь домик для колодца готов. Его можно украсить резными деталями или росписью: так он будет выполнять не только защитную функцию, но и украсит собой приусадебный участок.

На видео вариант домика из металлопрофилей.

Ворот для колодца своими руками

Ворот для колодца своими руками, выполнен в виде цилиндра, на который наматывается трос или цепь с закрепленным на конце ведром.

Ворот устанавливается над шахтой колодца, чертеж которого изображен на рисунке.

На рисунке изображен механизм в разрезе, который состоит из:

1. Деревянный цилиндр.
2. Правая опорная ось с ручкой.
3. Левая опорная ось.
4. Кольцо – фиксатор.

ДЕРЕВЯННЫЙ ЦИЛИНДР

Изготовим из деревянной чурки (диаметр – 213 (мм), длина – 1000 (мм)). Цилиндрическую поверхность хорошо обработаем наждачной бумагой, чтобы не было заусенцев и выемок.

ПРАВАЯ ОПОРНАЯ ОСЬ С РУЧКОЙ

Состоит из трех деталей:

• кольцо (изготовим из стальной трубы ГОСТ 8734-75, наружный диаметр – 219 (мм), толщина стенки – 3 (мм), ширина кольца – 50 (мм))
• круг (изготовим из листовой стали ГОСТ 19903-74,толщиной 3 (мм), наружный диаметр – 213 (мм), внутренний диаметр – 30 (мм), по окружности, на одинаковом расстоянии от центра, просверлим 5…6 сквозных отверстий диаметром 4,5 (мм))

• ручка (изготовим из стальной трубы, наружный диаметр – 30 (мм), толщина стенки – 3 (мм), при помощи ручного трубогиба, согнем трубу, соблюдая размеры чертежа)

Кольцо и круг, сварим между собой.

ЛЕВАЯ ОПОРНАЯ ОСЬ

Изготовим по аналогии с правой осью, только вместо ручки используем кусок трубы необходимой длины.

Кольцо, круг и трубу, сварим между собой.

Справка:


Перед сваркой, детали необходимо зафиксировать относительно друг друга, соблюдая при этом концентричность, параллельность и перпендикулярность стыковочных плоскостей.

КОЛЬЦО – ФИКСАТОР

Выточим на токарном станке.

Ворот для колодца своими руками, собирается следующим образом:

1. Вставим правую опорную ось ручки в сквозное отверстие правой стойки колодца.
2. Наденем на опорную ось ручки кольцо – фиксатор.
3. На опорную ось ручки, наденем сваренную деталь (кольцо и круг), зафиксируем детали между собой, и с внутренней стороны сварим их.
4. Вставим левую опорную ось в сквозное отверстие левой стойки колодца.
5. Между опорных осей вставим деревянный цилиндр и закрепим его саморезами по дереву.

6. Устанавливаем ворот между стоек колодца.
7. Фиксируем в нужном положении кольца – фиксаторы и привариваем их к опорным осям.

Вот так у нас должно получиться.

Справка:
Кольца на опорных осях не дадут растрескиваться деревянному цилиндру.

В следующей статье рассмотрим материал о том, как чистить колодец.

Заказать чертеж


Поделитесь с друзьями!

Домик для колодца своими руками: 100 фото вариантов оформления

Собственный колодец – незаменимый элемент дачного ансамбля. Он обеспечивает постоянный и простой доступ к чистой вкусной ледяной воде, которая отлично утоляет жажду в летний зной. Сохранить чистоту этой воды непросто – в открытый колодец непременно будет попадать мусор, песок, дождевая вода. Поэтому необходимо защитить ваш «живой» источник с помощью специального сооружения. Можно купить готовый домик для колодца или сделать его своими руками в едином стиле с остальными сооружениями на вашем участке.

Необходимость в домике для колодца

Главная функция постройки – защита воды от всевозможных загрязнений – листвы, песка, пыли, пуха цветущего тополя и осадков. Она позволяет предотвратить попадание талой и дождевой воды, в которой могут содержаться удобрения, продукты жизнедеятельности скота, различные примеси. Вода из открытых колодцев сгодится лишь для полива. Использовать ее для питья и приготовления пищи нельзя.

Другая, не менее важная задача домика – обеспечение безопасности детей и домашних животных, а также защита от посторонних людей. С этой целью дверцу сооружения снабжают щеколдами или замками.

Виды

Существует множество модификаций домиков для колодцев. Они различаются в зависимости от конструктивных особенностей и материалов изготовления. В сети представлено огромное количество примеров фото с самыми разными вариациями подобных сооружений.

Выделяют следующие типы конструкций:

  • открытые – представляют собой навес в виде крыши, зафиксированной на опорах. Такие постройки применяют в том случае, если колодец оснащен вращающимся элементом для поднятия ведра с водой – воротом. Однако обеспечить качественную защиту такие сооружения неспособны – ведь колодец остается открытым. Поэтому навесы чаще всего комбинируют с плотно прилегающими крышками;
  • закрытые – строение выполняется в виде полноценного домика, снабженного дверцей в крыше. При необходимости сооружение можно утеплить пенополистиролом, что позволит предотвратить замерзание воды в колодце в зимнее время;
  • беседка – возводится вокруг колодца, обеспечивает комфортное использование в любую погоду. Это наиболее сложный в исполнении вариант, поскольку требует не только большого вложения физических сил, но и существенных финансовых затрат. Беседка в качестве домика для колодца – дорогое удовольствие, но выглядят эти сооружения просто восхитительно.

Какому же типу домика отдать предпочтение? В первую очередь выбор зависит от финансовых возможностей владельца. Не менее важные факторы – предпочтения владельца и стиль готовых построек на участке.

Разнообразие материалов для строительства

Домик для колодца можно построить из самых разных материалов. Дерево, камень, кирпич или металл – любой из этих и множества других материалов отлично подойдет для данной задачи. Какому из них отдать предпочтение? Дерево выглядит очень привлекательно, но только пока оно новое. Такой домик будет требовать регулярного ухода – ежегодного удаления старой краски и нанесения новой. Если для вас такой вариант не подходит, выбирайте металлическую конструкцию. Из основного материала может быть выполнен только каркас или все строение. На самом деле выбрать оптимальный вариант проще простого. Зачем ломать голову, если можно оформить колодец в том же стиле, что и дом. Благодаря этому строения не будут выглядеть разрозненными, объединятся в единый ансамбль.

Домик для колодца закрытого типа своими руками

Имеется в виду вариант строения с дверкой. Такое сооружение гарантированно предотвратит попадание внутрь скважины паводковой и дождевой воды. Дополнительную защиту от пыли и мусора можно создать с помощью плотно прилегающей крышки.

Необходимые материалы и инструменты

Для возведения домика для колодца необходимо запастись следующими материалами:

  • деревянные брусья с сечением 50х50 мм и длиной 84 см для сооружения стропил – 4 шт;
  • деревянный брус, который выступит в качестве коньковой доски – 50х50мм, длина – 100см;
  • брусья для основания – 100х100 мм, длина – 100 см – 4 шт;
  • брусья для закрепления стропил и основания – 100х50 мм, длина 100 см – 2 шт;
  • столбчатые опоры – 100х50 мм, длина 72-172 см – 2 шт;
  • бревно для изготовления ворота. Диаметр элемента – 20х25, длина – 90 см;
  • доска для установки ведра – сечение 30х300 мм, длина – 100 см;
  • доски, из которых будут произведены фронтоны и скаты крыши – сечение 20х100 мм;
  • металлические уголки – 4 шт;
  • металлические пруты с диаметром 20 мм. Длина одного из прутьев составляет от 20 до 30 см. Второй должен иметь Г-образную форму с размерами 40х35х25 см;
  • втулки металлические – подойдут обрезки трубы – 2 шт;
  • шайбы металлические с отверстием диаметром 26 мм – 5 шт;
  • дверные петли – 2 или 4 шт в зависимости от количества дверок;
  • ручка – 1 или 2;
  • задвижка или скобы для навесного замка;
  • крепежные элементы – гвозди, саморезы, винты;
  • материал для кровли;
  • ведро с цепочкой.

Древесину предварительно следует хорошо высушить, выровнять и обработать противогрибковыми антисептическими средствами или защитным маслом.

Для строительства домика необходимы следующие инструменты:

  • дисковая пила;
  • шерхебель – рубанок для первичной обработки деревянных элементов;
  • ножовка или электрический лобзик – идеальный инструмент для продольного распила досок;
  • дрель с перфоратором – для сверления отверстий в бетонном основании для закрепления стоек;
  • молоток среднего размера;
  • крестовая отвертка;
  • уровень;
  • рулетка;
  • карандаш.

Чертежи и размеры

Колодцы часто имеют нестандартные размеры. В связи с этим единственным решением становится домик, изготовленный своими руками. Соорудить подобное строение несложно, для этого не требуется специальных знаний и навыков. Самостоятельное строительство сэкономит кучу средств. Для отделки можно использовать материал, оставшийся после оформления фасадов дачного дома. Важно правильно произвести расчеты параметров будущего строения. Одним из наиболее значимых является высота домика. Ведь он должен быть не только эстетичным, но и удобным. Обработка некоторых сведений показала, что для подобных конструкций высота, равная 120 см, является оптимальной.

Производители предлагают домики различных размеров, однако подогнать размер конструкции под габариты колодезных колец гораздо проще при изготовлении дома своими руками. К примеру, при диаметре в 117 см можно установить опоры нестандартным методом. В этом случае основание составляет 58,5 см, высота равна 120 см. Можно просчитать все остальные параметры, но лучше произвести измерения по месту монтажа. Для начала следует определиться с углом, под которым будет выстроена крыша. Можно высчитать этот показатель с помощью формул или просто сделать чертеж треугольника и наметить места отпила, приложив готовую схему к доске.

Когда схемы выбранной конструкции будут готовы, можно начинать работу.

Порядок сборки:

  1. Производим сборку каркаса – соединяем два бруса сверху и снизу с помощью досок. Повторяем ту же операцию со следующими двумя брусьями и скрепляем готовые элементы между собой. Получается каркас с четырьмя опорами.
  2. Располагаем каркас снаружи бетонного кольца.
  3. Обшиваем стойки доской, формируя стены.
  4. Монтируем на опоры стропильную систему, представленную двумя треугольниками.
  5. С одной стороны каркас крыши обшиваем досками, с другой монтируем коробку для закрепления двери.
  6. Прикручиваем петли на полотно и коробку, и навешиваем дверцу.
  7. Покрываем крышу кровельным материалом. Можно просто обработать доски антисептическим раствором и вскрыть лаком.

Более подробно процесс изготовления домика закрытого типа показан на видео.



Домик из кирпича

При изготовлении домиков для колодцев часто нижнюю часть облицовывают кирпичом, камнем – булыжником или пластушкой. Можно полностью заменить бетонное кольцо кладкой из булыжника, кирпича или пеноблоков. Такие конструкции идеально сочетаются с внешним оформлением дома, забора и других элементов дачного ансамбля. Подобные строения выглядят весьма живописно и отлично сочетаются с резными или коваными крышами и навесами.

Колодец, основание которого оформлено природным камнем, выглядит сказочно. Кажется, будто он появился из волшебного королевства, где обитают фантастические существа, эльфы и гномы. Сочетая камни разных оттенков, можно выложить живописные узоры, орнаменты и от вашего колодца будет глаз не оторвать. Дорожки, выложенные брусчаткой, морской галькой, газоны с сочной травой сделают всю композицию чрезвычайно привлекательной.

Основание из бруса

Можно оформить домик элементами из деревянного бруса. Как правило, этот материал используется в случае, если он остался от строительства дома. Чаще всего брусом оформляется нижняя часть постройки, для отделки верха материал используется гораздо реже. В этом случае получается цельная деревянная конструкция. Чаще всего брус используют для изготовления каркаса, но он отлично подойдет и для отделки. Из бруса выполняется кольцо, которое надевается поверх бетонного основания. Оно как бы оплетает колодезное кольцо. Брусья можно укладывать разными способами. Существуют оплетки типа «квадрат», «прямая» и «ежик». Последний вид отделки смотрится очень интересно и живописно. Материал отличается долговечностью, с ним очень удобно работать.



Постройка из бревна

Бревенчатый сруб выглядит весьма аутентично, напоминает старинную избушку. Бревна используются в этой конструкции также в качестве опор и ворота.

Для изготовления бревенчатого домика необходимо запастись:

  • оцилиндрованными бревнами;
  • досками для изготовления кровли;
  • бревнами для создания опор;
  • кровельным материалом.

Ход строительства:

  1. Складываем из бревен сруб по габаритам колодца. Вязка элементов между собой осуществляется любым известным способом.
  2. На боковины фиксируем две массивные опоры. Сделать конструкцию более устойчивой помогут подпорки.
  3. На стойки монтируем крышу стандартной конструкции. Козырек должен нависать над основанием колодца.

Шестигранная конструкция выполняется по тому же принципу. Она подходит для колодца, снабженного электронасосом.

Украсить бревенчатое строение можно резными элементами. Цвет дерева можно изменить с помощью различных морилок и лаков. Такие колодцы часто дополняют деревянными скульптурами.

Если домик выполнен из дерева, для украшения можно использовать резные детали. При помощи пропиток и лаков разных оттенков дерево можно сделать солнечно-желтым или затемнить. Часто возле колодцев устанавливают различные деревянные скульптуры.



Каркас основания из металла

Металлический каркас формируется вокруг железобетонного кольца, поэтому его размеры должны быть больше диаметра основания. Высота постройки должна превышать параметры среднего роста человека, чтобы было удобно и не страшно наклоняться за ведром с водой. Следует исключить риск падения и сделать использование колодца максимально комфортным.

Для создания каркаса лучше выбирать толстый профиль из металла с оцинкованной поверхностью. Стойки необходимо связать вверху и снизу с помощью направляющего профиля таким образом, чтобы в итоге получился куп. Он станет основой для каркаса. Для формирования ската нужно надрезать боковину и посредине прикрепить стойку. Высота стойки должна соответствовать высоте строения. Далее формируется стропильная система. После образования треугольников с двух сторон, связываем их верхушки с помощью поперечной планки. Сторона, на которой будет размещена дверца, оборудуется дополнительными стойками.

Конструкция готова к отделке кровельным материалом – можно использовать фанеру, сайдинг, профнастил, поликарбонат или обрезную доску.

Чем обшить металлический каркас

Важно тщательно продумать этот момент. Необходимо выбрать материал, который не позволит конструкции развалиться под собственным весом или под напором внешних воздействий. Обшивка домика – заключительный этап. Для облицовки можно выбрать материал, которым отделан дом или любой другой, который не только впишется в окружающую обстановку, но и понравится владельцам участка.

Можно имитировать бревенчатый сруб с помощью блок-хауса. Его лицевая сторона имеет округлую форму, благодаря чему напоминает бревно-кругляк. Кто-то отдаст предпочтение плоской вагонке. Можно облицевать домик обычной обрезной доской, предварительно отшлифовав ее поверхность.

Если позволяет площадь скатов, можно соорудить деревянную обрешетку, устанавливая доски на расстоянии 15-20 см друг от друга. Она станет основанием для закрепления финишной облицовки. Если площадь скатов небольшая, отделочные материалы можно прикрепить прямо на металлический каркас.

Края скатов должны выступать на расстояние 10 см. Это обеспечит надежную защиту строения от влаги.

Для дополнительной защиты от ветров и дождей можно набить ветровые доски.

Все деревянные поверхности и элементы необходимо пропитать антисептиком, который защитит древесину от гниения и вредителей. Финишный слой лака также не помешает.

Конструкция крыши

Крыша домиков для колодцев могут иметь самую разную форму. Они могут представлять собой плоский щит, укладывающийся поверх колодезного кольца или напоминать крышу сруба. Как правило, используются односкатные, двускатные конструкции или повторяющие форму зонта. Кровля может быть пологой или иметь острый угол наклона. Дверцы располагаются на крыше с одной или с каждой из сторон. Они могут иметь одну или две створки, представлять собой сплошные или раздвижные панели.

Выбор кровельного материала

Для образования кровли применяются как классические, так и современные материалы. Можете смело использовать остатки от отделки кровли дачного домика. Для этой цели подойдет:

  • профнастил;
  • поликарбонат;
  • мягкая черепица;
  • еврорубероид;
  • металлочерепица;
  • сайдинг;
  • вагонка.

Фронтоны кровельным материалом оформлять не нужно. Достаточно произвести их обработку с помощью антисептических пропиток.

Для облицовки кровли можно применять самые разные материалы. Главное, чтобы они обладали:

  • влагостойкостью;
  • устойчивостью к перепадам температур.

Изделия наделены этими качествами в разной степени. Для некоторых необходимым условием является использование дополнительной защиты, для других она не обязательна.

Вагонка

Колодцы, отделанные вагонкой, отлично смотрятся. Монтаж ламелей осуществляется на каркас с помощью саморезов. Между собой доски соединяются с помощью замковой системы шип-паз.

Вагонка должна быть подвергнута предварительной обработке средствами, защищающими от возникновения плесени, гнили, проникновения короедов. Сверху панели покрываются лаком. Эти процедуры необходимо производить перед монтажом, чтобы обработать замки, которые, в противном случае, могут испортиться очень быстро.

Мягкая черепица

Битумная черепица имеет структуру «пирога», включающего в себя основу из стеклоткани, залитую модифицированным битумным составом высокого качества. Верхний слой образуется из крошки – базальтовой, минеральной с добавлением пигментов, гранулята. Нижний – из липкой битумно-полимерной мастики, которая обеспечивает материалу морозостойкость. Материал монтируется путем наложения отдельных фрагментов друг на друга. Каждый фрагмент перед приклеиванием нужно освободить от нижнего слоя пленки. Наборная облицовка выглядит гораздо привлекательнее и эффектнее рулонного аналога. Порча отдельных участков не приведет к замене всего покрытия.

Мягкая черепица обладает следующими преимуществами:

  • легкостью монтажа благодаря небольшим габаритам и малому весу фрагментов;
  • высоким уровнем шумоизоляционных свойств;
  • устойчивостью к гниению и коррозии;
  • низкой теплопроводностью;
  • способностью задерживать снег и не позволять ему съезжать лавиной во время оттепели;
  • хорошей сопротивляемостью разрыву;
  • отличной пластичностью;
  • длительным эксплуатационным сроком – от 30 до 50 лет;
  • богатой цветовой гаммой и разнообразием форм изделий.

Покрытие из битумной черепицы необходимо укладывать на водостойкое основание – специальную фанеру или ОСБ плиту.

Металлочерепица

Металлочерепица – материал с фактурным тиснением, выполненный из оцинкованной стали. Листы снабжены защитным полимерным покрытием, самых разных расцветок с глянцевой или матовой текстурой. Внешне материал похож на керамического прародителя, однако имеет принципиальные отличия. В отличие от обычной черепицы, которая представлена отдельными элементами, металлическая версия представляет собой лист из стали с рельефной поверхностью. Материал крепится к обрешетке с помощью гвоздей или специальных саморезов. Поверхности, отделанные металлочерепицей, должны иметь уклон от 15 градусов. При меньшем уклоне необходимо произвести герметизацию стыков между фрагментами настила. Листы укладываются внахлест – поперек ската – на один выступ, вдоль ската не менее чем на 250 мм. Область применения данного материала весьма широка, поскольку он:

  • быстро монтируется;
  • устойчив к воздействиям механического характера;
  • обладает невысокой стоимостью;
  • отличается небольшим весом – всего от 3-5 кг на м2;
  • легко транспортируется – при перемещении не ломается и не растрескивается.

Среди минусов металлочерепицы можно выделить:

  • недостаточный уровень шумоизоляции – что совершенно неважно при отделке домика для колодца;
  • масса отходов при монтаже.

Ондулин

Ондулин, пришедший к нам из Франции, считается экологически чистым материалом. При его производстве целлюлозные волокна нагреваются и подвергаются гофрированию. Следующий этап – окрашивание материала и наконец – пропитывание битумом.

Материал обладает отличной водонепроницаемостью благодаря специальному составу, которым пропитывают листы.

Ондулин – один из самых простых материалов в монтаже. Его листы можно нарезать на фрагменты нужной величины с помощью обычной ножовки. Изделие имеет минимальный вес, обладает отличной гибкостью, благодаря чему может принимать любые формы.

Ворот

Следующий этап – изготовление ворота – механизма, с помощью которого получается доставать ведро из глубоких колодезных шахт. Он представляет собой бревно со вставленными в него металлическими прутами прямой и изогнутой формы. Последний элемент станет впоследствии той самой ручкой, которая заставляет ворот вращаться и тем самым вытаскивать ведро.

Диаметр бревна для изготовления ворота должен быть не менее 20 см. Однако, лучше отдать предпочтение более толстым бревнам. Чем больше их диаметр, тем проще будет вращать ворот. Понадобится сделать меньше оборотов, следовательно, достать ведро будет гораздо легче.

Длина изделия должна быть такой, чтобы оно помещалось в промежутке между стойками. Должно остаться 4-5 см, иначе ручка будет задевать за стойку каркаса.

Пошаговая инструкция для самостоятельной сборки ворота

  1. Очищаем и отшлифовываем бревно.
  2. Делаем на бревне разметку и распиливаем – для того, чтобы исключить возможность деформации, необходимо обмотать края бревна проволокой,
  3. Точно по центру торцов сверлим отверстия с глубиной 5 см и диаметром 2 см.
  4. Закрываем срезы металлом, в котором проделываем отверстия такого же размера.
  5. Вставляем металлические пруты в отверстия.
  6. Изгибаем один из прутов, чтобы сформировать ручку для вращения ворота.
  7. Соединяем прутья с трубками стоек.
  8. Крепим цепь и подвешиваем на нее ведро для воды.

Ручку ворота можно заменить массивным барабаном с колесом типа штурвал. Такое устройство позволит упростить процесс доставания ведра из скважины колодца.

Дверца

Дверца может быть закреплена на каркасе или на раме.

Пошаговая установка

  1. На каркас крепится рама, состоящая из 3 брусков сечением 50х50 мм.
  2. Собирается дверца из одинаковых досок. Ее размер должен быть немного меньше, чем внутренний периметр рамы. Благодаря этому дверь будет свободно закрываться и открываться.
  3. Прикрепляем петли к дверце и раме.
  4. Прикручиваем ручку.
  5. При необходимости прикрепляем к раме и двери навесы.
  6. Монтируем щеколду или дужки, на которых будет висеть навесной замок.
  7. Навешиваем дверь с помощью петель.

Декорирование домика

Благодаря декорированию эстетичность готовой постройки значительно возрастает, а домик приобретает индивидуальность.

Наиболее доступный вариант декорирования – окрашивание древесины с помощью различных морилок и лаков. Таким образом можно полностью поменять облик строения. Можно использовать яркие краски или составы с эффектом кракелюр. Конструкцию из дерева отлично дополнят вырезанные из дерева фигурки и ажурная резьба. Отдельные элементы можно украсить патиной и сделать ее слегка состаренной.

Рекомендации по уходу и эксплуатации сооружения

После изготовления домика для колодца начинается его каждодневное эксплуатирование. Чтобы продлить жизнь своему творению, необходимо произвести тщательную обработку антисептическими составами и пропитками для защиты древесины от проникновения влаги в ее структуру и, следовательно, от гниения. На поверхность домика можно нанести лак или покрасить ее. Благодаря этому мы защитим участки, которые вынуждены противостоять воздействию дождей и снега. Такое оформление позволит придать домику эстетичный вид. С помощью ярких цветов и лака всегда получается создать уютную атмосферу на участке.

Металлические элементы домика – ворот, задвижки, петли нужно смазывать солидолом. Это обеспечит им хорошее скольжение и продлит эксплуатационный срок.

Даже такие крепкие материалы, как сосна или дуб, прослужат гораздо дольше, если обеспечить им соответствующий уход. Необходимо ежегодно производить осмотр домика на предмет образования сколов, мелких трещин, гнилых участков, смещений, прорех и готовить его к очередному дачному сезону. Если произошла поломка рабочих деталей, их нужно отремонтировать.

Заключение

Вы уже убедились, что для сооружения подобного строения своими руками достаточно владения минимальным набором строительных навыков. Предлагаем познакомиться с фото красивых домиков для колодцев и выбрать оптимальный вариант для себя.

Строительство каркаса домика для колодца — Твой Сад — клуб садоводов

Сначала следует определить внешний диаметр колодца, если он круглой формы, или ширину, если он квадратный. Полученное число – это расстояние между противоположными сторонами грядущего каркаса. Уточнив размеры, собираем раму из бруска 50х100 миллиметров. В период проведения строительных работ нужно применять уровень, чтоб все детали легли ровно и не появилось перекосов. Дальше крепим на основе две стойки из такого же бруска. Важно сразу сформироваться с размерами стоек – конкретно такой высоты и станет домик для колодца. Уголки из металла смогут помочь плотно закрепить соединительные места стоек и рамы. Берем брусок 50х50 мм и готовим из него стропилины. Чтобы их установить торцы деталей рамы и стойки нужно обрезать под угол 45°. Там, где проектируется монтаж дверки, следует прибить широкую доску, которая прослужит подставкой для ведра. Три другие стороны обустраиваем досками по уже. Они необходимы для крепежа системы на колодезных колечках, и поэтому ширина их обязана быть необходимой.

Устройство ворота

Если даже колодец будет оснащён автоматизированной конструкцией с насосом, нужен ворот для поднятия ведра с водой. Без этой детали любой колодец смотрится незавершенным. Нам потребуется прямое бревно, диаметр которого не обязан быть менее 20 см. Заранее удалив кору, сучки, приготовив и ошкурив его, отрезаем так, чтоб его длина оказалась немного поменьше расстояния между стойками, приблизительно на 4 см. Щели в 2 см обеспечивают лёгкое прокручивание ворота во время поднятия ведра с водой. Чтоб форма не менялась, можно закрепить бревно крепкой проволокой.
С двух сторон в срезе ворота нужно просверлить отверстия глубиной 50 мм и диаметром 20 мм. Для спасения и крепости используем железные пластины, прикрепив их сверху отверстий. Подобные отверстия с пластинами будут и в стойках – напротив первых. Также, в отверстия стоек следует вставить втулки, чтоб ворот не задевал стойки во время прокручивания. Для установки ворота между стойками потребуются два прута, вбитых в приготовленные отверстия. Слева помещаем маленький прут длиной 20 см, с правой стороны – огромный прут длиной 100 см. Метровый прут заранее следует согнуть в виде зигзага – это будет поворотная ручка.

Сделать дверку очень легко. Сперва делаем раму, крепя на каркасе четыре бруска: два параллельных стропилинам и два горизонтальных. На раму следует положить подпиленные по размерам доски, сцепленные меж собой маленькими брусками. 3-ий брусок понадобится для жесткости системы: он приколачивается к двум соединительным компонентам диагонально. В конце концов выйдет дверца, подобная на щит. Домик с резными фигурами будет утешать ваш глаз На раме сооружения крепим рояльные петли и навешиваем на них изготовленную дверку. Другой этап – обшивка домика обрезной доской, какую можно сменить вагонкой или блокхаусом. Блокхаус также работает для отделочных работ и собой представляет доску, с одной стороны схожую на калиброванное бревно. Если считаете, что кровля домика недостаточно защищена, применяйте подручный материал для кровли. Превосходно подходят рубероид, черепица на основе битума, шифер и т. д. Другие части домика можно обустроить, применяя морилки, грунтовки или специализированные декоративные составы, к примеру фарбу или топлазурь с эффектом древесины.

Если вы надумали своими руками запланировать колодезный домик – фото самых разных моделей можно найти на просторах интернета или глянцах по ландшафтному дизайну. Колодезный домик можно покрасить в те же цвета, какими оформлен огромный дом Навряд ли кто-то пройдёт мимо чудо-домика, украшенного с каждой стороны ажурной резьбой. Также, это сооружение покрашено с применением 2-ух согласующихся цветов – чёрного и древесно-желтого. Заметный контраст придаёт домику оттенок благородства. Как можно заметить, крыша просто древесная, без добавочных покрытий. Если вам импонирует естественность древесины, можно смотреть на модель в тематике рустик – демонстративно грубоватую, но достаточно красочную. Постой сруб из бревна оцилиндрованного будет отлично восполнять дом, выстроенный по такой же технологии. Натуральность материала сохраняется благодаря применению защитного прозрачного лака. Перед покрытием лаком следует отделать древесину антисептиками Если в семье имеются детки, то им естественно будет понраву домик в любом смысле данного слова. Кажется, что на участке поселился маленький гномик, построивший для себя щепетильный теремок. Эта модель выстоит долго, так как стенки обработаны морилкой и лаком для защиты, а кровля имеет добавочное покрытие. Необычный домик отлично выглядит, как в маленьком саду, так и на берегу пруда Это сооружение напоминает гриб с огромный шляпкой. Крыша из оформленных досок установлена на крепком основании с применением камня. Можно рискнуть и выложить основание керамическим гранитом или плиткой – тогда выйдет абсолютно теперешнее строение Сейчас вам известно, как выстроить колодезный домик. Разумеется, не нужно останавливаться на увиденных моделях — благодаря мастерству и личной фантазии можно сделать оригинальное строение для спасения колодца. Домик напоминает пчелиный улей, избушку Бабушки-Яги или мельницу, во всяком случае он является одним из прекрасных украшений вашего участка на даче.

рекомендуемых способов построить прочный забор и садовые ворота

Почему садовые ворота провисают?

Садовые ворота провисают, потому что квадратная (или прямоугольная) рама нестабильна. Построенные со стандартными соединениями для деревообработки, сделанными своими руками, ворота будут скручиваться, если они не закреплены или не растянуты. Эта тенденция преувеличена, потому что ворота удерживаются только с одной стороны; расшатанная, свободная сторона провисает от собственного веса и от травмы от удара. (А вы помните, как в детстве качались на калитке на заднем дворе?)

Используйте качественные материалы и профессиональные принципы деревообработки, чтобы спроектировать садовые ворота, которые не провисают.

Дуглас Кейстер

Передовой опыт

Всегда используйте передовой опыт для заборов и ворот, иначе они не прослужат пять лет.

  • Использовать устойчивые к гниению и коррозии материалы
  • Постройка для пролива воды
  • Избегайте открытого торца зерна и водяных ловушек

Прочность важна, потому что садовые ворота движутся.

  • Столбы воронки в бетон
  • Используйте крепеж для тяжелых условий эксплуатации
  • Делайте хорошие, прочные соединения

Что касается выбора древесины, лучше всего выбрать устойчивые к гниению породы (кедр, красное дерево, тик, красное дерево).

  • Кедр побеждает, потому что тик очень дорогой и имеет высокий коэффициент отходов
  • Красное дерево следует использовать только в том случае, если это переработанная древесина из старых пород
  • Менее стойкое красное дерево требует финишного покрытия
  • Древесина меньшего размера, подвергнутая обработке под давлением, находится в неблагоприятном положении, потому что теперь мы знаем, что консерванты действительно переносятся (на ощупь и в грунтовые воды), а также потому, что порезы требуют высокотоксичной обработки на месте.

Две стратегии создания ворот без провисания

Первые две стратегии построения ворот без провисания включают принцип триангуляции: введение диагонали для стабилизации квадратной рамы.

Натяжной стержень с талрепом. В решении для натяжения используется стержень или трос и стяжная муфта, как показано на рисунке, чтобы рама не перекосилась.

Роб Леанна

  1. Решение для натяжения: В решении для натяжения используется стержень или трос и стяжная муфта, как показано на рисунке, чтобы рама не перекосилась. Но «диагональные распорки устойчивы только к основному стыку, к которому они прикреплены», — говорит плотник Чарльз Проуэлл. «Трос стяжной муфты требует периодической регулировки.”
  2. Решение для сжатия: В этом решении используется прочная скоба по противоположной диагонали.

Диагональная скоба в сжатом состоянии. Диагональные связи устойчивы только к основному стыку.

Роб Леанна

Столярные изделия

Чтобы обеспечить плотное соединение шипом и пазом, просверлите отверстия в шипе, немного не по центру от отверстий, которые вы просверливаете сбоку стойки.

Роб Леанна

Жесткие стыки для деревообработки также предохранят ворота от провисания.Жесткость предохраняет каркас от перекручивания. Соединение шип-паз с привязкой прочное. Вы должны попытаться аккуратно разрезать паз для плотной посадки, но если есть люфт, установите регулировочную прокладку вокруг шипа. Обратите внимание, что планки (пикеты) вставляются через просверленные отверстия в направляющих.

Соединение типа «ласточкин хвост» — отличная альтернатива.

Rob Leanna

Чтобы обеспечить действительно плотное соединение шипом и пазом, просверлите отверстия в шипе, немного не по центру от отверстий, которые вы просверливаете сбоку стойки.Таким образом, когда вы забиваете колышки, они действуют как клин, затягивая соединение. Это называется соединением с натяжным колышком. Сужайте концы колышков, чтобы облегчить их вход. Сделайте паз немного глубже, чтобы его можно было натянуть.

Легче всего разрезать соединение внахлестку.

Rob Leanna

Соединение «ласточкин хвост» — ваша вторая альтернатива. Легче всего резать, но не так прочно, как другие, это соединение внахлест. Против измельченной древесины, такой как красное дерево, используйте большую плоскую шайбу с гайкой и болтом.

Как построить затвор ворот

Цепь и закрытие груза.

Rob Leanna

Не используйте доводчик с пружинной решеткой! На одном из них слишком много напряжения; хлопанье приведет к тому, что ворота разорвутся и начнут вибрировать в мгновение ока. Самое простое решение — полностью отказаться от автоматических доводчиков — просто закройте ворота вручную за собой. Или установите шарнирную стойку ворот немного по отвесу, чтобы ворота закрылись сами собой.

Раннее решение (до сих пор наиболее живописно используемое в Колониальном Вильямсбурге) — это груз на цепи.Независимо от того, какой механизм закрывания или тип защелки используется, очень важно добавить стопор на всю высоту ворот. Если качающаяся калитка упирается в стойку только в точке защелки, она будет срываться при каждом закрывании.

Совет профессионала : «Эти принципы полезны для строителя забора своими руками. Столярные изделия имеют первостепенное значение в деревянном строительстве, подверженном стихийным бедствиям; моя собственная компания делает ставку на современные соединения для обработки древесины ». –Чарльз Проуэлл, Prowell Woodworks

Долговечные садовые ворота

Садовые ворота провисают, потому что квадратная (или прямоугольная) рама существенно нестабильна.

Посты

Устанавливает столбы ворот в бетонную оболочку, как правило, в три диаметра столба. Используйте якоря для столбов там, где часто встречаются термиты, или в очень влажных почвах. Общее практическое правило — погрузить в землю треть общей длины стойки (на две трети выше уровня земли). Закрывайте столешницы крышками или, по крайней мере, сделайте скос, чтобы пролить воду.

Крепеж

Передовой опыт: латунные винты с потайной головкой и заглушкой. По крайней мере, используйте крепежные детали из горячеоцинкованной стали.

Отделки

Белилами и прозрачными пятнами можно подкрашивать, но не шелушатся. Необработанный кедр и красное дерево приобретают естественный серый цвет.

Оборудование

Используйте защелки и петли, предназначенные для использования на открытом воздухе, с непритязательными механизмами, допускающими перекосы. Железо традиционно, но ржавчина пачкает. Бронзовая фурнитура для наружного использования теперь доступна. Латунная фурнитура, которую можно приобрести у морских поставщиков, не ржавеет, и вы можете покрасить ее, если хотите.

Источники оборудования

Прибрежная бронза
Дом антикварной фурнитуры
Бронза Солнечной долины
Фурнитура Скалистых гор
Реставраторы Ван Дайка

Ресурсы по воротам см. В нашем Справочнике продуктов и услуг.


Теги: Гейтс OHJ Август 2014 Old-House Journal Патрисия Пур Роб Лианна

Патрисия Пур

Патрисия Пур — главный редактор Old-House Journal и Arts & Crafts Homes, а также редакторский директор Home Group Active Interest Media, курирующая New Old House, Traditional Building и специализированные публикации.

Рекомендации по продукции

Вот некоторые материалы и продукты, которые мы считаем необходимыми.Мы можем получать комиссию от продаж по нашим ссылкам; однако мы тщательно отбирали эти продукты на предмет их полезности и качества.

Как построить деревянные ворота — Сделай сам

Каждый, кто приходит к вам домой, обращается с образцом ваших столярных изделий дважды за посещение: один раз, когда они открывают ваши ворота, и один раз, когда они их закрывают. Не торопитесь, чтобы построить ворота, которые хорошо говорят о вашем мастерстве. Повесьте ее ровно и вертикально, чтобы она легко открывалась и закрывалась, оставалась зафиксированной и выдерживала порывы качания ворот двух поколений детей.

Как предложено в «Спроектировании и постройке деревянного забора», шарнирная стойка ворот должна быть заглублена в землю на глубину более 3 футов или одной трети своей длины и закреплена в утрамбованной земле. Стойка защелки также должна быть хорошо закреплена, и обе стойки должны быть абсолютно отвесными во всех измерениях с идеально параллельными внутренними поверхностями, чтобы каркас ваших ворот описывал идеальный прямоугольник. Горизонтальные элементы ворот, как и в ограде, называются рельсами. Но вертикали — это не столбы; они стили.Пикеты по-прежнему остаются пикетами, а заполнение — заполнением. Так же, как вы составили подробный план вашего забора, нарисуйте его для ворот. Его дизайн должен дополнять забор, но не обязательно точно копировать дизайн отсека. Попробуйте несколько вариантов. Если у вас нет плана, который требует отклонения от схемы, размещайте рельсы на том же уровне, что и рельсы вашего забора. Однако верхушки пикетов на воротах часто обрезаются в виде арки. Доска для ворот всегда будет хорошо смотреться, если она такого же размера, с таким же расстоянием и орнаментом, что и заполнение забора, но попробуйте внести изменения в свой план.

Проходные ворота с Z-образной рамой

Самые прочные ворота имеют прямоугольную раму с диагональной распоркой, идущей от верхней части стойки защелки к нижней части стойки петли. Вес ворот вдавливается в петли, сжимая древесину. Если диагональ была установлена ​​другим способом, груз потянул бы скобу вниз и растянул ее. Во-первых, выберите фурнитуру для ворот. Легче всего устанавливать и регулировать комплекты проушин и штифтов, которые просто ввинчиваются в направляющие отверстия, просверленные в стойке со стороны петель и в стойке петель.

Проушина входит в столб, L-образная игла входит в ворота, а глазок просто скользит по стержню — и при необходимости может быть легко удален. Прочные и простые, глазки и иглы изготовлены из привлекательного черного кованого железа. Вы также можете приобрести черные задвижки или защелки для большого пальца.

Вы также можете выбрать петли для ремешка из черного железа в виде бабочек с H-образными фланцами, которые привинчиваются снаружи, чтобы украсить открывающиеся ворота. Или, чтобы сэкономить деньги, выберите сильно оцинкованные дверные петли стыка, которые должны быть на долю дюйма врезаны в древесину стойки ворот.Сделайте , а не , экономьте на хлипких, слегка оцинкованных петлях и защелках, которые можно найти в термоусадочных упаковках в хозяйственных магазинах.

Винты, которые идут в комплекте, заржавеют через неделю, шарнирные штифты без покрытия — за сезон, а пластины обесцветятся в течение года. И не планируйте защищать металл от ржавчины краской; Вы, должно быть, видели ворота с выкрашенными в белый цвет петлями, которые просачивались сквозь краску, оставляя на дереве полосы ржавчины. Для каркасной древесины выбирайте ровные доски без перекручивания и перекручивания, без сучков и трещин.

Отрежьте и установите части ворот на место, а не в магазине. Несмотря на все ваши усилия, столбики могут не прилегать друг к другу, и вы, безусловно, хотите, чтобы ворота идеально подходили. Чтобы установить прокладку (или выровнять) опоры, создавая поворотное пространство между воротами и стойкой, купите связку дешевой деревянной черепицы. (Когда они у вас появятся, вы не узнаете, как вы жили без них в домашнем хозяйстве).

Сначала отрежьте две стойки так, чтобы они находились на точном расстоянии между верхним краем верхней направляющей и нижним краем нижней направляющей вашего забора (если иное не указано на вашем плане).Обрежьте горизонтальные направляющие, чтобы они были немного длиннее, чем расстояние между внутренними поверхностями стоек петель ворот на уровне верхней и нижней направляющих ограждения. Разрезы бывают квадратными и отвесными. Используя драйвер питания и легко снимаемые шурупы для гипсокартона, прикрепите кусок филенки к узкой стороне шарнирной пары длинных краев досок даже друг с другом, чтобы вы могли временно прикрепить ее к стойке.

Найдите стойку на стойке (широкая сторона стойки должна быть обращена к внутренней стороне стойки, чтобы внешние поверхности ворот и досок для заполнения забора были ровными).

Выбор петель

При использовании стыковых петель для ворот, которые открываются внутрь, прикрепите их к стойке и стойке, используя долото для вырезания вставок. Найдите петли с шарнирным штифтом на внутренней стороне стойки и цилиндр, образованный там, где шарнирные пластины изгибаются вокруг штифта, который выступает за стойку и стойку.

(Таким образом, ворота откроются полностью, так что они будут ровно прилегать к ограждению.) Если ворота должны открываться, расположите петли на стойке и стойке так, чтобы штифты были обращены к внешнему краю, и отрегулируйте заполнение так, чтобы оно не мешает открыванию ворот на хороший угол 90 ° от забора.

При использовании петель с проушиной и штифтом просверлите направляющие отверстия X «через стойку и в стойку в центре (и перпендикулярно) стойке и на 4 дюйма сверху и снизу. Вверните глаза через дырочку. Для петель типа «бабочка», которые будут привинчиваться к внешним доскам заполнения, нарисуйте контур перекладины на стойке и прикрепите пластину к контуру. Для окончательной установки вставьте более длинные винты, чем те, которые идут в большинстве случаев, в местах, где петли расположены над элементами рамы (чтобы винты вошли в раму).

Если петли расположены над тонким заполнением, замените винты на стяжные; закрепить самозатягивающимися болтами над большими плоскими шайбами. Теперь определитесь с соединением, которое вы хотите сделать между рейкой и рейкой. Простое стыковое соединение — это самый простой, но самый слабый вариант. Лучше подрезать сходящиеся концы досок под углом 45 °. Еще лучше вырезать выемки на каждой доске. Используйте циркулярную пилу или ручную пилу (лучше всего подходит тонкая, но прочно укрепленная пила с острой задней частью), чтобы вырезать Y-дюймовые квадратные выемки с внешней стороны верхнего конца и с внутренней стороны нижней части каждой стойки, а также с обратной стороны в направляющих.Сделайте разметку и аккуратно вырежьте, чтобы стороны вырезов были идеально квадратными. С помощью предварительно просверленных шурупов для гипсокартона длиной 4 дюйма через черепицу прикрепите стойку защелки к стойке защелки так, чтобы верх и низ были на одном уровне с направляющими ограждения.

Выверните винты обратно, чтобы стойка удерживалась! » из поста; клин плотный с битумной черепицей. Вверху, внизу и в середине стойки вставьте 3-дюймовые расщепления черепицы с каждой стороны между стойкой и стойкой; сдвиньте вместе так, чтобы стойка зафиксировалась, и плотно заклинили параллельно стойке петли.Прикрепите стойку к стойке с помощью петель. Постучите по перилам между стойками и совместите со стойками. Отметьте концы линиями под углом 45 ° или надрезами; удалить и обрезать концы и стыки. Заменить обрезанные рейки и прикрепить к стойкам. Верхние стыки можно закрепить двумя длинными шурупами для гипсокартона.

Дно будет недоступно, поэтому плотно прижмите нижнюю направляющую к стойкам кирпичом или деревянными блоками и черепицей; просверлить и вставить винты со стороны стоек вниз в рельсы. Обрежьте кусок рельса для угловой распорки, чтобы можно было удерживать ее по диагонали сбоку от рамы ворот.Отметьте очертание стыка; снимите скобу и отметьте края разреза по всем концам. Пилой, рубанком или рашпилем обрежьте концы скобы, чтобы она плотно прилегала; их не нужно закреплять, потому что скоба будет удерживаться на месте угловыми скобами или заполнением.

Вырежьте и используйте шурупы для гипсокартона, чтобы установить филенку на ворота (она обеспечит фиксацию стыков, а также прикрепит диагональную скобу). Убедитесь, что торцевые панели заполнения надежно прикреплены к стойке и перилам в местах стыков. Тщательно отмерьте и вставьте пару винтов в угловую скобу через каждую доску заполнения.



Удаление и повторное подвешивание

Снимите заслонку и вставьте длинные винты через нижнюю часть нижней направляющей и вверх в стойку, чтобы закрепить нижние соединения. Вставьте винты с проушиной во внутреннюю верхнюю часть стойки петли, а затем во внутреннюю часть нижней части стойки ворот. Затем с помощью небольших кабельных зажимов прикрепите отрезок троса из нержавеющей стали с помощью стяжной муфты в середине верхнего квадранта. Для дополнительной прочности вырежьте 6-дюймовые треугольники из Y-дюймовой фанеры внешнего сорта и прикрутите их к каждому внутреннему углу.Затем с помощью стамески или циркулярной пилы вырежьте Y «из дерева с внутренней стороны каждого угла, чтобы углы плавно входили в ворота. Если ваши ворота не заполнены, вставьте фанерные уголки с обеих сторон.
Повесьте ворота и затяните стяжную муфту так, чтобы она плотно прилегала. Установите защелку ворот с обеих сторон, а затем прикрутите прочную деревянную планку на уровне защелки или отрезок заполнения внахлест на внешней стороне стойки защелки. Таким образом, ворота не будут разворачиваться настолько, чтобы не повредить винты, крепящие петли к столбу на распахивающихся воротах, или блокировать пешеходов, идущих вдоль вашего забора на распахивающихся воротах.

Если кажется, что ворота могут раздавить растения, если они откроются слишком далеко, вонзите кол в землю, чтобы поймать его. Для дополнительной прочности протяните отрезок троса из нержавеющей стали с талрепом между верхней частью стойки ворот и нижней частью соседней стойки. Затяните стяжную муфту так, чтобы провод был заучен. Наконец, если вам нужны самозакрывающиеся ворота, вы можете прикрепить нержавеющую пружину ворот к стойке ворот и нижней направляющей. (Не используйте самозакрывающиеся петли с подпружиненной пружиной, предназначенные для дверных проемов.Они быстро заржавеют.)

Или по старинке; на внешней стороне ворот закрепите оцинкованную цепь между серединой угловой распорки и точкой 3 ‘в ограждении так, чтобы цепь лежала прямо над землей, когда ворота полностью открыты. Затем протяните груз (груз для створки, кирпич с дырочками или старый груз для ворот с пушечным ядром) к середине цепи. Вес будет тянуть ворота закрытыми. Если вы держите стяжные муфты плотно, периодически смазываете или смазываете петли маслом и при необходимости красите дерево ворот консервантом, то этого прослужит целое поколение и даже больше.

Стайл для снега

Стойка лучше всего подходит для редко используемого, но важного перехода в снежной стране, где обычные ворота будут закрыты снегом на несколько месяцев. Лучше всего построенный в прочном углу, он состоит из пары противоположных лестниц (одна идет вверх, другая, как говорится, вниз). Для большинства ограждений будет достаточно ступеней шириной 3 фута к верхней направляющей. Верхняя ступенька должна быть вдвое глубиной, напротив аналогичной ступеньки с другой стороны. Поддержите каждую лестницу парой трехступенчатых стрингеров — внутреннюю следует прикрепить к перилам забора, внешнюю поддерживайте внизу короткой стойкой, а вверху — стойкой, которая выступает на ярд выше забора.Между парой столбов, поддерживающих лестницу, через забор следует провести поручень. Если он построен в углу, и пролеты по обеим сторонам забора поднимаются к угловой стойке, расширение угловой стойки может предложить третью балясину для широких перил.


Первоначально опубликовано: июнь / июль 1993 г.

Как построить ворота с окном

Мне задали несколько вопросов о моих воротах, поэтому я подумал, что расскажу, как я их построил.

Мы с мужем только что закончили строительство забора. (Я отдаю ему должное за всю трудоемкую работу там. Я только что проводил пикеты за забором.) К сожалению, мы не смогли построить ворота до окончания наших выходных.

Мой муж очень занят летом на работе, и я стала немного нетерпеливой. Я действительно хотел пробраться к нашим воротам. Мы только начинали благоустройство заднего двора, и мне нужно было иметь возможность содержать нашего очень занятого маленького мальчика.

Итак… Я сам построил!

Вот она:

Разве она не перти ?? Это кедр в тон нашему забору.Я должен вас предупредить, но это еще не сделано. Столбы по бокам выглядят как две стойки ворот. Нам еще нужно доделать верх. Мы еще не совсем поняли, что хотим делать. Этот пост предназначен только для того, чтобы дать подробную информацию о самих воротах. Я включил партнерские ссылки, чтобы помочь вам найти некоторые из продуктов, которые я использовал.

Вот оно с другой стороны:

Тебе так же нравится детализация окон, как и мне? Я знал, что хочу сделать что-то другое, чтобы сделать наши ворота уникальными.

Я действительно думал об использовании металлического коврика в качестве вставки, но решил поискать в Интернете и нашел это. Это сделано Nuvo Iron. Их сайт не продает, но вы можете найти его на Amazon ЗДЕСЬ.

Сначала я должен был понять, как работать с окном.

Для начала я построил свою прямоугольную раму из трех частей 2 × 4 и 1 части 2 × 6 для нижней части:

Пока не беспокойтесь о диагональных деталях.Вырежьте внешнюю рамку и одиночную раму 2 x 4, которая проходит через центр. Я использовал следующие размеры:

Ваши размеры могут отличаться. Это сработало в нашей ситуации.

Затем, пока они были на ровной, ровной земле, я скрутил их вместе с помощью 3-дюймовых винтов со звездообразной головкой. Звездчатая форма головы облегчает их вбивание в дерево.

Прикрутил по диагонали сверху и снизу:

Вы также можете использовать приспособление Kreg, если оно у вас есть. Это отличный инструмент, который вы используете со своим сверлом для создания отверстий, в которые можно вставить винт, идеально подходящего для крепления дерева под углом 90 °.

Я просто вкрутил их по диагонали в четыре угла и кусок посередине.

Затем я разложил свои пикеты размером 1х6, оставив между ними примерно between дюйма. Мне пришлось обрезать два из них (отмечены «X»), чтобы они соответствовали ширине проема:

Вы, наверное, даже не заметили, пока я не указал, что эти два пикета уже.

Мои пикеты были на несколько дюймов короче, чем я хотел.

Я хотел закруглить верхнюю часть ворот, но я также хотел, чтобы она располагалась над верхней частью забора.Для этого мне пришлось придумать способ прибавить высоту.

Я прикрепил свои пикеты (используя винты того же типа длиной 1 5/8 ″) так, чтобы они сидели на той высоте, которую я хотел, прежде чем разрезать арочную вершину. Это оставило их внизу на несколько дюймов меньше. Это причина того, что внизу расположены 2 x 6 дюймов. Это дало бы мне еще пару дюймов.

Чтобы починить переднюю часть, я вырезал планку из лома, чтобы заполнить зазор в нижней части, затем накрыл ее планкой, обрезанной по ширине ворот.Задача решена!

После того, как все планки были прикручены на место, и я понял, как исправить проблему с высотой, я добавил свои диагональные распорки на спину. Я измерил, отрезал и прикрутил их на место. Вот мои измерения. Вы должны измерить, чтобы быть точным. ** Обратите внимание, что ворота были построены ровно на земле. (У меня есть только прямые фото, которыми я могу поделиться.)

Их было немного легче прикрутить:

Теперь перейдем к арочному верху.

Для создания идеальной арки вам понадобится:

  • два винта
  • кусок очень тонкой гибкой древесины, такой как узкая деревянная отделка или решетка
  • карандаш
  • лобзик
  1. Прикрепите винты с обеих сторон в том месте, где должна начинаться и заканчиваться арка.
  2. Приложите деревянную деталь к основанию двух винтов.
  3. Медленно протолкните его между винтами, чтобы образовалась дуга.
  4. Карандашом обведите древесину, перенося форму арки на верхнюю часть ворот.
  5. Вырезать лобзиком.

Идеальная арка:

Потом лобзиком выпилили проем под окно. (На окне есть узор.) Оно состоит из двух частей; деталь, которая вставляется в отверстие спереди, и деталь в рамке, которая прикрепляется к задней части с помощью четырех винтов. Его размеры 15 ″ X 24 ″.

Это действительно добавляет характера. К тому же я могу видеть любую активность, происходящую на другой стороне, не открывая ворота.

Вы видите, что все мои возлюбленные оживают, а моя азалия начинает цвести!

Чтобы увидеть больше о том, что на другой стороне, нажмите здесь!

Мой муж прибыл как раз вовремя, чтобы добавить оборудование.

После того, как кедр немного подсох, примерно через шесть недель, я запечатал его герметиком, блокирующим УФ-излучение. Давно хотели наслаждаться природной красотой. Я бы порекомендовал герметизировать обе стороны, иначе у вас может появиться деформация.

Возможно, вы также заметили, что на передней части ворот потекло черное пятно от оборудования. Я считаю, что это от тюленя. Так что вы можете упростить свое оборудование.

И это история о том, как я построил наши ворота! Как я справился? Я бы сказал, не так уж и плохо!

Два года спустя все еще отлично выглядит:

И четыре года спустя:

(Я пытался фотошопить пост, потому что, к сожалению, мы еще не вырезали их, ха-ха! Мои навыки строительства ворот намного лучше, чем мои навыки Photoshop!)

Совершите экскурсию по палисаднику ЗДЕСЬ!

XO,

Не пропустите ничего!

Если вам нравится то, что вы видите, есть несколько способов сделать это!

Электронная почта * Facebook * Pinterest * Домашний разговор * Twitter * Instagram

🧰 Как сделать откатные ворота

Введение

Пора заменить двойные распашные ворота на одинарные откатные ворота.Почему? Как по практическим соображениям, так и по удобству.
Существующим воротам было всего пару лет, и они все еще работали нормально (вы можете увидеть их изготовление здесь), но из-за того, что подъездная дорога поднималась в гору, они были специально изготовлены с помощью устройства «надстройки под воротами», которое должно было подниматься каждый раз, когда использовались ворота. Кроме того, когда ворота были открыты, они занимали слишком много места, что затрудняло парковку дополнительных автомобилей на подъездной дорожке.
Мы подумали, что в данной ситуации будет проще и практичнее иметь откатные ворота.

Так что давай покончим со старым и добавим новое.

Я хотел раздвижные ворота, сделанные исключительно из древесины.

Я никогда раньше не делал и не устанавливал раздвижные ворота, поэтому я заскочил к местным производителям ворот, чтобы получить пару идей.

Одна из первых вещей, которую я обнаружил, заключалась в том, что для самых прочных раздвижных ворот требовался металлический каркас для предотвращения деформации. Но металлический каркас мне не нужен. Я хотел ворота, сделанные исключительно из дерева.

Поскольку я не мог найти местную компанию по производству ворот, которая действительно производила бы деревянные откатные ворота, и мне не удалось получить какие-либо конструктивные идеи, мне пришлось спроектировать свои собственные.Стр. 2.

Деревянные ворота покоробятся?

Мы узнаем вовремя и будем держать вас в курсе на странице обновления 8.

Что делать, если ворота деформируются?

Ааа, есть запасной план. Возможно, мне придется признать поражение (по крайней мере, с этим конкретным дизайном) и полностью обвести кусок металлического уголка с одной стороны ворот, чтобы придать им жесткость. Однако не думаю, что до этого дойдет.

Компоненты ворот

Кроме ворот, мне потребовались гусеница, колеса, направляющие ролики и какая-то защелка, которая удерживала бы ворота закрытыми.
У меня не было проблем с получением большей части оборудования от любого количества компаний, занимающихся забором и воротами, кроме подходящей защелки. Я решил создать свой собственный. Стр. 2.

План ворот, колеса и конструкция защелки

Калибровочная конструкция

Изготовление раздвижных ворот исключительно из дерева потребовало некоторого размышления, так как мои запросы показали, что для большинства крупных раздвижных ворот требуется металлический каркас для предотвращения деформации.
Я был почти уверен, что смогу сделать ворота из дерева, которые не деформируются, но должны иметь особый дизайн.

Я выбрал дизайн, напоминающий внутреннюю стену дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон. (Прокрутите вниз, чтобы увидеть план рамы.)

Я также хотел несколько небольших окон с решеткой в ​​воротах, чтобы они не были слишком похожи на сплошную стену.

Я сделал настенный каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).

Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.

Я решил, что покрытие обеих сторон рамы и скрепление ее фанерой поможет предотвратить деформацию, потому что любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, тем самым нейтрализуя любые силы, которые могут вызвать ворота деформировать. Во всяком случае, это была моя теория.

Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

План рамы ворот

Около 12 футов (3600 мм) в ширину и 6 футов (1800 мм) в высоту

Каркас ворот был сделан из бруса размером 2 x 3 дюйма (75 x 50 мм).
Можно также использовать пиломатериал 2 ″ x4 ″ (100 мм x 50 мм), и он будет столь же хорош, если не лучше, поскольку чем шире пиломатериал, тем жестче будут ворота. Однако чем шире брус, тем тяжелее будут ворота.

Колеса

Колеса можно было легко получить в любом количестве компаний, занимающихся забором и воротами. Колеса, которые я использовал, имели нагрузку 440 фунтов (200 кг) каждое, а это означало, что оба колеса вместе могли поддерживать ворота, которые весили до 880 фунтов (400 кг).
Мои ворота хорошо подошли под это (я думаю).

Колеса имели U-образную канавку диаметром 3 дюйма (75 мм) и шириной 1 дюйм (25 мм).

Конструкция защелки

Поскольку я не мог найти подходящую защелку, отвечающую моим требованиям, я спроектировал свою собственную, отнес проект инженеру и сделал его. Защелка работала очень хорошо и была исключительно прочной.
Он в основном состоял из одной детали (b) , которая была прикреплена к верхней части ворот, и другой части (a) , которая была прикреплена болтами к верхней части стойки ворот.
Деталь (b) скользнула в деталь (a) и закрылась со щелчком.

Ниже представлен дизайн, который я передал инженерам.

Подготовка уклона пути

Мне нужна была непрерывная прямая трасса. Возможно, я немного привередлив, но если дорожка имеет горизонтальный изгиб, ворота все равно будут скользить, но они могут не совпадать по вертикали со стойками как в открытом, так и в закрытом положении. Как бы то ни было, я подумал, что прямая гусеница будет давать равномерные тяги и / или толчки при работе с воротами.(Не путайте прямую с уровнем. Я хотел, чтобы трасса была прямой, но с небольшим спуском в сторону от проезжей части.)

Я хотел, чтобы трасса спускалась немного вниз по направлению к открытому положению, чтобы ворота оставались открытыми (без необходимости ловит) и случайно не въезжает в проезжающий транспорт.

Я сделал так, чтобы гусеница проваливалась на 3/4 дюйма (20 мм) по длине ворот.

Существующая бетонная поверхность была изогнутой, поэтому я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Мне также нужно было что-то твердое сбоку от проезжей части, чтобы закрепить гусеницу.
Для этого я использовал столб, установленный горизонтально в бетоне.

План уклонов

Прорезание траншеи в бетоне

Поскольку существующая бетонная поверхность была изогнутой, я решил вырезать в бетоне прямую траншею, достаточно широкую, чтобы пройти по пути ворот.
Я определил положение линии траншеи.

Ворота должны были быть толщиной 3 1/2 дюйма (90 мм), и я хотел, чтобы ворота находились на расстоянии 1 3/8 дюйма (35 мм) от стоек, поэтому центр направляющей будет 2 1/2 дюйма (63 мм). в от постов.

Я использовал прямой кусок дерева в качестве платформы для режущей пилы. Я определил высоту с помощью струнной линии и уровня.
Затем я установил лезвие пилы на необходимую глубину и сделал несколько надрезов в бетоне.
Я прочистил траншею долотом (см. Рисунок выше).

Определение линии и рытье траншеи в земле

Я провел веревочной линией по середине траншеи (в бетоне) и до того места, где трасса должна была закончиться.Это позволило мне определить, где копать траншею в земле и где разместить горизонтальную стойку (опору пути).

Затем я выкопал траншею на глубину и ширину, позволяющую разместить горизонтальную стойку и около 4 дюймов (100 мм) бетона под ней и вокруг нее.

Установка стойки горизонтальной для опоры пути

Затем я смешал партию бетона и поместил ее в только что вырытую траншею.
Я поместил стойку 4 ″ x4 ″ (100 мм x 100 мм) горизонтально на только что залитый бетон и отрегулировал ее (используя шнур в качестве направляющей) до нужной высоты.

Теперь у меня была сплошная прямая поверхность, к которой можно было прикрепить гусеницу.

Установка столбов забора

Я также решил построить небольшой забор высотой 4 фута (1200 мм) вдоль стороны ворот, когда они находились в «открытом положении».

Это защитит вещи от попадания в ворота, а также убережет внуков от опасности.

На этом этапе я просто поставил столбы забора, чтобы я мог забраться и закрепить гусеницу.

Установка направляющей и измерение высоты ворот

Я использовал U-образный профиль (полукруглый), который был предварительно просверлен и оцинкован.
Гусеница была легко доступна в любом количестве компаний, занимающихся забором и воротами, и имела длину 20 футов (6 м).

К настоящему времени у меня была сплошная прямая поверхность, на которой я мог закрепить гусеницу, так что на самом деле это было просто вопросом или укладкой гусеницы на место и ее закреплением на поверхности с помощью соответствующих креплений.

Чтобы прикрепить дорожку к бетону, я использовал два типа крепежа (просто чтобы опробовать их):
1) Крепеж расширяющегося типа для бетона.
2) Забивные бетонные шипы.
Для обоих типов мне пришлось сначала просверлить отверстие в бетоне той же толщины, что и крепеж.

Для крепления трека к дереву я использовал шурупы по дереву и оцинкованные гвозди.

Определение высоты ворот

Как раз пора начинать делать ворота.

У меня уже был план ворот (мне нужно было знать толщину ворот, чтобы закрепить путь в нужном месте), и как только путь был на месте, я смог определить точную высоту, которую я нужно сделать ворота.Я сделал это, измерив расстояние от вершины колеса (которое я держал на трассе) до того места, где я хотел, чтобы закончилась вершина ворот.

Изготовление ворот

Я знал, что откатные ворота должны быть прочными и хорошо построенными, чтобы минимизировать деформацию.
Я выбрал дизайн внутренней стены дома, состоящий из «каркаса стены» с облицовкой (покрытием) с обеих сторон. Вы можете увидеть план рамы (Страница 2).
Покрытие рамы с обеих сторон и скрепление ее фанерой должно помочь предотвратить деформацию, так как любое движение в древесине (например, усадка / расширение) должно быть одинаковым с обеих сторон, что нейтрализует любые силы, которые могут вызвать деформацию ворот.
Я сделал каркас из бруса 2 ″ x3 ″ (75 мм x 50 мм) и покрыл обе стороны фанерой 1/2 ″ (12 мм).
Фанера (должным образом прибитая и приклеенная) будет действовать как скоба. Я также добавил в раму дополнительные диагональные распорки.
Я также позаботился о том, чтобы рама была хорошо закреплена гвоздями и металлической лентой, фанера была хорошо приклеена и прибита, и что было хорошее покрытие краски.

Ниже приведена последовательность фотографий, показывающих процесс строительства, с пояснениями к каждой фотографии.

Рис.1 Верхняя и нижняя пластины размещены вместе так, чтобы можно было отметить положение шпилек.

Рис. 2 Пластины разошлись по земле, а шпильки расположены на отметках.

Рис.3 Сделаны оконные отверстия (для решетки).

Рис.4 Промежуточные шпильки установлены и зафиксированы.

Рис.5 Ряд блокировки зафиксирован на месте.

Рис.6 Металлическая обвязка пластин, прикрепленных к верхней и нижней части шпилек.

Рис.7 Присмотритесь к металлической обвязке.

Рис.8 Пластины прямые с использованием струнной линии и пакеров.

Рис. 9 Фанера с рифленым покрытием 1/2 ″ (12 мм), приклеенная и прибитая гвоздями.

Рис. 10 Больше 12 мм обработанной рифленой фанеры, склеенной и прибитой гвоздями.

Рис.11 Рама перевернулась.

Рис. 12 Длина диагональных распорок, уложенных на место, маркируется для резки.

Рис.13 Диагональные распорки приклеены и прибиты гвоздями.

Рис. 14 Больше 12 мм обработанной рифленой фанеры, склеенной и прибитой гвоздями.

Рис.15 Накладка приклеена, прибита и зафиксирована на месте.

Рис.16 Хомуты сняты, готовы к покраске.

Рис.17 Рисование начинается.

Рис.18 Колеса крепятся к нижней части откатной двери.

Установка ворот и установка концевого упора

Вставить ворота не составило труда, просто нужно было поставить их колесами над гусеницей.

Остановка ворот

Мне нужно было что-то, что могло бы остановить ворота без особого толчка, если кто-нибудь толкнет ворота со всемогуществом.
Я подумал, что в конце трассы поставлю столб с тремя пружинами, чтобы смягчить удар быстро открывшейся калитки — все-таки ворота были относительно тяжелые.

Я приобрел три пружины, которые, как я думал, подойдут для этого, и затем просверлил три отверстия в стойке того же диаметра, что и пружины.
Я просверлил отверстия глубиной 2 дюйма (50 мм) в стойке размером 4 дюйма на 4 дюйма (100 мм x 100 мм).
Чтобы удерживать пружины, я забил гвоздь через край стойки в основание каждой пружины.

Установка фиксатора и направляющих роликов

Ролики направляющие

Из-за ширины ворот я не смог найти подходящую роликовую направляющую, поэтому пришлось сделать свою собственную.
Однако я мог получить ролики у производителя ворот и пару оцинкованных L-образных скоб в строительном магазине.Затем у меня были компоненты.
Я прикрутил и сварил два L-образных кронштейна вместе, просверлил пару отверстий для роликов, расположил устройство над воротами и прикрутил его к стойке.

Защелка

Защелка была другим котелком. Я не мог найти ничего подходящего, поэтому мне пришлось спроектировать свое, а инженер сделал это за меня.
Я хотел что-нибудь, что будет легко работать, запирать ворота, чтобы предотвратить подъем, и было очень прочным.
Вы можете увидеть дизайн (Страница 2) и несколько фотографий ниже.

Вот и все! Сделанный! Законченный! Обновления будут размещены на следующей странице.

Обновления

Поскольку откатные ворота сделаны исключительно из дерева, мы хотим увидеть, насколько они выдержат испытание временем. Периодически на этой странице будет публиковаться отчет об обновлении.

10 недель по телефону

10 недель спустя — ворота начали активно использовать, и я очень им доволен. Он хорошо сбалансирован, легко скользит, и в древесине нет ни намека на движение.
Сказав, что это все еще первые дни, и, хотя ворота уже много использовали, им еще не приходилось мириться с экстремальными температурами, но на этом этапе все выглядит довольно хорошо.
Я сделаю еще один отчет через пару месяцев, и тогда мы посмотрим, как у него дела.

Более года по рельсам

Ворота работают уже больше года и заслуживают пропуска.
Это будет последний отчет об обновлении, так как ворота проходили все сезоны, выдерживали штормы, любые погодные условия и температуры и, вероятно, использовались выше среднего, поскольку за воротами все время приходили и уходили пять транспортных средств.
Ворота так же хороши, как и в день их возведения.
Думаю, это могло быть связано с дизайном и хорошим покрытием герметиком / краской, чтобы вода не попадала внутрь.

Deckgate (буквально «Как сделать ворота для колоды»)

Это не «Deckgate» в том смысле, что произошел скандал, связанный с колодой (извините, Оливия Поуп), а для всех, кто может захотеть научиться собирать буквальную колоду. ворота, ну, это могло бы помочь.

Наш предыдущий метод «стробирования» колод можно считать немного… недостающим.

Хорошая погода еще раз подчеркнула недостаток нашей колоды. Бургер любит загорать на улице, но соблазн травянистого двора, полного насекомых и чарующих запахов, часто оказывается слишком сильным, и он отправляется бродить. У нас на участке нет забора, а он в последнее время обнаглел и может даже забредать во двор соседа. Отсюда классный фанерный барьер с одной стороны и наклонная доска с другой (да, этого было достаточно, чтобы удерживать его привязанным к палубе).

Ясно, что некоторые ворота были в порядке, поскольку мы не хотели лишать Бургера его драгоценного солнечного времени, но знали с новорожденным, что контроль за его местонахождением может провалиться. Я прочитал пару учебных пособий в Интернете, которые были особенно полезны (этот и этот), затем я сделал некоторые измерения, набросал план игры (я немного изменил оба плана) и зашел в Home Depot. Вот с чем я пришел домой:

Я делал двое ворот, так что представьте эти припасы дважды.

Чтобы получить все необходимое, я купил две 10-футовые доски (разрезанные на секции 3/3/4) и одну 8-дюймовую доску (разрезанные пополам). Приведенные выше длины были всего лишь грубыми разрезами, которые я получил в Home Depot, чтобы все было легче поместиться в машине, но я знал, что мне нужно будет разрезать собственные скошенные углы дома. Итак, я начал с обрезки углов 45 ° на одном конце каждой доски.

Выполнение второго пропила под углом — вот где мне нужно было быть точным в моих измерениях. Я знал, что хочу, чтобы ворота были на дюйм короче, чем длина проема (чтобы у них было место для поворота), и примерно такой же высоты, как и остальные перила вокруг палубы.Поэтому я обозначил длину и даже нарисовал угол на доске, чтобы быть уверенным, что разрезаю каждую в правильном направлении. Эти ворота были 44 дюйма в ширину и 29 дюймов в высоту.

Я разрезаю доски попарно: верхнюю и нижнюю доски вместе, а две стороны вместе. Это гарантировало, что пары были одинаковой длины, что было ключом к тому, чтобы мои ворота были полностью квадратными в конце (поэтому я осторожно зажал их вместе, прежде чем сделать второй разрез под 45 ° на противоположном конце).

Чтобы соединить мою раму вместе, я использовал свой Kreg Jig, чтобы сделать два кармана на каждом конце боковых досок.Это отверстия, которые я позже заделал шпаклевкой для дерева.

Итак, вот моя рама после того, как все было хорошо и плотно скреплено.

Затем мне пришлось прикрепить балясины, чтобы имитировать внешний вид остальных перил настила. Перед покупкой я измерил расстояние между существующими балясинами и решил, что у меня на воротах хватит места для пяти из них. Итак, отрезав свою до нужной длины, я прикрепил первый к центральной точке ворот как сверху, так и снизу — с помощью двух 2-дюймовых шурупов для настила (примечательно, что они все еще остались от моего проекта палубы в нашем последнем доме).Затем я использовал обрезки древесины, чтобы вырезать распорки, чтобы равномерно разместить следующие балясины. Вы можете увидеть их на этом снимке:

После того, как ворота построены, нам просто потребовалось оборудование для их крепления. Home Depot продала этот комплект за 15 долларов, в который входили две Т-образные петли и защелка, поэтому я взял две из них. В своем исследовании я читал, что петля должна растягиваться примерно на 1/5 длины ваших ворот. Так что эти 8-дюймовые были почти идеальны для нашего проекта.

Чтобы повесить ворота, я использовал кусок дерева, чтобы закрепить их на месте, и (с помощью Шерри) определил лучшие места для крепления всего оборудования с помощью предоставленных винтов.Мы не смогли отцентрировать верхний шарнир (он упирался в существующие перила палубы), поэтому он немного опускается, но как только светлая древесина будет окрашена в тон остальной части палубы, мы надеемся, что это не будет слишком заметно.

Тогда мы просто прикрепили фиксатор к другой стороне, и мы начали дело.

У нас все еще есть остатки пятен от «омоложения» прошлогодней колоды, которые сделают ворота идеально подходящими, но нам нужно подождать около 2-3 недель, прежде чем мы сможем их окрасить (обработанная под давлением древесина может пузыриться или шелушиться, если вы этого не сделаете. t дайте ему немного высохнуть, прежде чем окрашивать или окрашивать).Но, несмотря на несоответствие внешнего вида, мы просто рады, что они в рабочем состоянии и работают. Тем более, что на их изготовление ушло всего около трех часов, а общая стоимость двух ворот составила 53 доллара (23 доллара за дерево и 30 долларов за оборудование). Отправьте этот проект в раздел «Почему я не сделал этого в прошлом году ???»

Вот ворота на другой стороне. Я использовал тот же процесс, хотя отверстие было на полдюйма меньше, чем другое, и — получите это — на дюйм короче! Я предполагаю, что оригинальные перила становятся немного ниже по мере того, как они обвивают палубу.

Единственная дополнительная проблема, которую представляли эти ворота, заключалась в том, что мне приходилось вкручивать петлю в поручень и поручень для ног, а не в стойку. Петля была слишком высокой, чтобы полностью поместиться на ней (мы очень хотели, чтобы она открывалась в этом направлении, поэтому навешивать ее с другой стороны не имело смысла).

К счастью, это было довольно легко исправить — я просто прикрутил пару блоков для лома (начальные скошенные углы, которые я отпил), чтобы дать петле место для крепления. Очевидно, я буду красить и их, так что через несколько недель они должны смешаться намного больше.

Мы, вероятно, оставим эту сторону открытой большую часть времени, так как именно отсюда Бургер уходит, чтобы заняться своими делами, и просто закроем ее, когда он захочет задержаться на палубе. Поэтому мы планируем добавить что-то вроде защелки на крючок, чтобы он оставался открытым, чтобы он не раскачивался от ветра или чего-то подобного.

Шерри и я говорили о том, чтобы в конечном итоге ограждать часть заднего двора, чтобы Бургер мог бродить немного более свободно, но в то же время ему, кажется, нравится, что он может чаще согревать свой голый живот, и мы не будем гнать его в дом.

Обновление: К счастью, так же, как Бургер не может проскользнуть через остальной периметр колоды, он не может пройти через новые ворота. Ему нужно было подпрыгнуть в воздух, идеально очистить нижнюю раму и балясины, а затем приземлиться на лестницу внизу, и он просто не такой смелый (он гораздо счастливее лениться и печь на солнышке). Но более дерзкий щенок мог бы протиснуться сквозь него, если он был маленьким — и достаточно решительным — и в этом случае я бы порекомендовал более близкие расстояния или добавить что-то вроде поперечной доски.

И мы полагаем, что мы, вероятно, будем очень благодарны (закрыты?), Что когда-то Тедди станет более мобильным, чтобы мы могли сдерживать его, не беспокоясь о падении с лестницы. Воспитание побеждает!

Другие сообщения от Young House Love

Как построить садовую калитку

Кому нравятся калитки?

Кто-нибудь?

Ага. Я подумал, что ответ будет разочаровывающим. Вроде как люди не удивляются, что Кайли беременна.Я имею в виду … Я чуть не забеременела, просто глядя на ее аккаунт в Instagram. И да, я понимаю, как работает репродуктивная биология. Но не все в жизни должно шокировать… .они все еще могут быть супер полезными, а в случае с моими воротами…. Удерживают маленьких тварей и отлично выглядят при этом.

Так что, если вы пропустили часть о строительстве нашего забора, вы можете сначала вернуться и проверить эти столбы. Для первой части мы спланировали забор и поместили столбы в землю (вот эта ссылка), а во второй стойке мы построили панели или стороны забора.Вот эта ссылка.

Что касается ворот, Джереми построил их, чтобы они соответствовали нашему проему. В процессе планирования мы решили, что проем должен быть достаточно широким, чтобы через него могла пройти тачка (когда дело доходит до вывоза и вывоза растений), и что они будут почти незаметно вписываться в конструкцию ограды.

Итак, первое, что он сделал, — построил квадрат, обработанный давлением 2 × 4. Он был примерно на дюйм меньше, чем само отверстие, поэтому в нем можно было разместить петли, а затем свободно открываться и закрываться.

Вот тогда он и прикрепил его к соседним столбам. Ворота поворачивались в сторону сада (поворачивались внутрь), так что это означало, что внутренняя часть петли заходила внутрь.

СОВЕТ — не покупайте самораскрывающиеся петли. поверьте мне в этом. Мы взяли четыре пачки петель, и, по всей видимости, две из них открывались автоматически… и мы подумали: «О, давайте сделаем эту работу»… это не работает. Итак, совет дня — проверьте упаковку 🙂

Затем вы хотите прикрепить поддерживающую скобу.Эта скоба позволяет воротам быть более устойчивыми и уменьшает провисание. Он идет от верхней части ворот со стороны ручки к нижней части внутренней рамы ворот со стороны петель. Закрепите его винтами снизу через верхнюю раму 2 × 4….

А также снизу. В этой ситуации отлично подойдет сверло под прямым углом, потому что в этом месте будет мало места.

Затем пришло время прикрепить финишную доску сверху. Это просто доска, обрезанная по длине и выровненная по соседним верхним доскам.Веселая поза не требуется.

Затем Джереми прикрепил планки. На самом деле это была самая сложная часть, потому что вы хотите, чтобы они создавали одну непрерывную линию вашим глазом с двух разных сторон. Было очень полезно, когда я отступил и сказал Джереми поднять или опустить доску. Примечание … это была единственная помощь, которой я был все время, за исключением того, что кошка звонила Джереми

Затем измерьте стороны вертикальных планок….

всухую подходят тем плохим парням….

Добавьте немного клея….

, мы кладем его только там, где плиты склеивали бы клей … против одной прямой линии, которая выдавливала клей на планки на задней стороне ….

И гвоздь на место.

Повторите с другой стороны и БУМ, ВЫ СДЕЛАНО !!!

А теперь сделай шаг назад и полюбуйся своей работой… пока гасишь атмосферу 🙂

А еще сфотографируй своих детей перед забором.Потому что однажды они смогут это преодолеть.

Ох уж они такие милые. Иногда они буквально сводят меня с ума … но черт возьми, если они не являются причиной, по которой я хочу иметь ВСЕХ детей.

Хорошо… Итак, в этом посте описан способ сделать садовую калитку, и все это казалось очень простым, правда ?! Что ж, не обошлось без ошибок. Сначала мы думали о том, чтобы сделать забор откидным … до последней минуты изменения, чтобы сделать его поворотным. Почему это изменение? А какое это имеет значение? Что ж, наш забор стоит на склоне.Если ворота распахиваются, они делают ворота совершенно другого размера, чтобы они могли преодолевать возвышенность. Джереми изначально построил забор именно для этого, но в итоге это означало, что у него будет гигантская щель внизу, и все эти кролики, которых я хочу не подпускать … ну, они определенно будут внутри.

Вот вид с другой стороны. Видите этот гигантский разрыв? Мы повесили их, чтобы повернуть внутрь, а потом поняли, что наша ошибка … это не такие же ворота. Итак, Джереми восстановил его.

Вот и вся антикроличья длина. Видите, как дно теперь перекрывает этот разрыв? Ага. Спасибо, Джереми Бауэр.

Еще одна вещь, о которой следует помнить, — это то, что это деревянные двери … тяжелые двери … так что, если вам нужно добавить дополнительные поперечные опоры с внутренней стороны, чтобы они не провисали … просто сделайте это. Дерево всегда проседает.

И да, весь забор нужно будет выдержать для заключительного этапа … окрашивания. Мы решили окрасить наш забор, чтобы он соответствовал существующей террасе… так что решение было легким.Но вы должны иметь в виду, что все морилки для дерева разные и требуют разных вещей … у одних может быть более длительный период выветривания, чем у других. Некоторые из них полупрозрачны. Некоторым может потребоваться повторная подача каждые пару лет. Перед нанесением первого слоя необходимо принять во внимание все обстоятельства.

Но УРА! Два ворот полностью закончены и готовы к их окраске и ручкам / защелкам! Как хорошо, что все строительное СДЕЛАНО!

А теперь еще несколько бесплатных снимков забора….

Итак, вот и все, ребята … наш первый забор, и он выглядит УДИВИТЕЛЬНО, если я сам так говорю. Теперь следующий шаг — это то, как мы его распыляем, включая новый забавный инструмент и оборудование, которое мы выбрали для его завершения! Затем последнее раскрытие. Здесь фехтовальная мания! О, и возвращайся завтра … Я занялся ванной моей сестры, и это выглядит НЕВЕРОЯТНО. Как будто меня отметили, что я не сделал этого со своей ванной. Но она принесла мне печенье, цветы, ужин и детские подарки, когда у меня была Элла…так что я думаю, она полностью этого заслуживает. О Боль от признания этого 🙂

Сделайте современные детские ворота своими руками (фото-урок)

Фото: Ohoh Deco для Боба Вила

Когда рождается ребенок, необходимо внести множество изменений в образ жизни, и дом не исключение. Помимо подключения неиспользуемых розеток и запирания дверей, ваши методы защиты от детей, вероятно, будут включать в себя перекрытие доступа к потенциально опасным областям, таким как кухня или лестница. Пластиковые детские ворота, представленные на рынке, достаточно хороши, чтобы забаррикадироваться, но они часто идут вразрез со всеми вашими дизайнерскими наклонностями.Поскольку вы будете использовать ворота в течение нескольких лет, пока ваш ребенок не вырастет, лучше построить детские ворота своими руками, которые будут приятными для глаз! У нас есть учебник, который вы так долго искали, подходящий для младенцев, малышей, даже домашних животных — а еще лучше — дизайн вашего дома.

Фото: Ohoh Deco для Боба Вила

МАТЕРИАЛЫ И ИНСТРУМЕНТЫ, доступные на Amazon
— пиломатериалы 1 × 2 (пять частей длиной 8 дюймов)
— Измерительная лента
— Карандаш
— Ручная пила
— Наждачная бумага
— Ладонь шлифовальный станок
— Клей для дерева
— Аккумуляторная дрель / отвертка
— Винты 2½ дюйма
— Транспортир
— Линейка
— Шпатлевка для дерева
— Шпатель
— Кисть
— Нетоксичная акриловая краска
— Нетоксичный акриловый лак
— 2-дюймовые петли с винтами )
— Болт для ствола с винтами

Фото: Ohoh Deco for Bob Vila

ШАГ 1
Измерьте ширину проема, который вы хотите закрыть, с помощью детской калитки своими руками; это будет длина ваших ворот.Стандартная высота детских ворот составляет от 24 до 28 дюймов, так что все в этом диапазоне подойдет. После того, как вы определите размеры детских ворот, которые сделаете своими руками, вы можете распилить древесину, чтобы построить их внешний каркас.

Отрежьте 1×2 по длине, определенной для верха и низа ворот; затем отрежьте два куска деревянной обшивки, чтобы они были на три дюйма короче (в два раза больше толщины пиломатериала), чем высота ваших ворот.

В нашем случае ширина прохода составляет 38 дюймов, а высота ворот — 28 дюймов. Итак, мы разрезаем наши 1×2 на две части по 38 дюймов для верхней и нижней части и две части по 25 дюймов (28 ″ — 1½ дюйма — 1½ дюйма = 25 ″) для вертикальной обрезки.

Отшлифовать все детали. Затем поместите детали более широким, 1½-дюймовым краем на рабочую поверхность и соедините их вместе, чтобы построить каркас. Используйте столярный клей и два винта диаметром 2 ½ дюйма на каждом конце верхней и нижней части. (Совет: чтобы предотвратить растрескивание древесины при сверлении шурупов, предварительно просверлите отверстия мелким сверлом.)

Фото: Ohoh Deco для Боба Вила

ШАГ 2
После того, как внешняя рама будет построена , расположите 1×2, чтобы создать красивый дизайн.Расстояние между каждой частью должно быть меньше дюйма для оптимальной безопасности.

Для достижения дизайна, изображенного выше, мы разместили большую часть наших 1×2 под углом 45 градусов, идущим от нижнего левого угла к верхнему краю кадра. Оставьте расстояние в три дюйма между ними. Пока не беспокойтесь об отверстии в верхнем левом углу; мы заполним это позже.

Совет. Разложите их по прямоугольной рамке с помощью транспортира, чтобы получить первый угол, и линейки, чтобы сохранить одинаковый интервал.Используя прямой край линейки, отметьте карандашом, где точки 1×2 совпадают с рамкой — вы обрежете здесь, чтобы обеспечить плотное прилегание к рамке.

Фото: Ohoh Deco для Боба Вила

ШАГ 3
Вырежьте все 1×2 по нарисованным карандашом линиям, отшлифуйте края и поместите детали в рамку.

В конечном итоге вы прикрепите их, вкрутив внешнюю часть рамы в диагональ 1×2. Опять же, предварительное сверление лучше всего, чтобы не расколоть древесину.Везде, где диагональ 1x2s встречается с рамой, отметьте карандашом две точки для винтов на внешней стороне рамки.

Фото: Ohoh Deco для Боба Вила

ШАГ 4
Поднимите раму и с помощью тонкой сверла просверлите отверстия для каждого винта.

Фото: Ohoh Deco для Боба Вила

ШАГ 5
Положите каркас детских ворот своими руками на плоскую поверхность, смажьте концы каждой 1 × 2 столярным клеем, затем замените разрез 1×2 внутри рамки.Теперь просверлите винты в пилотных отверстиях вокруг рамы.

Оставьте первый 1 × 2 (крайний слева) пока открученным, чтобы его можно было использовать для заполнения открытого верхнего левого угла.

Фото: Ohoh Deco для Боба Вила

ШАГ 6
Чтобы закрыть верхний левый угол ворот, проведите несколько отрезков 1×2 перпендикулярно остальной части диагонального узора и оставьте между ними три дюйма. Карандашом проведите линию, где каждая из них пересекает рамку, и обрежьте их по размеру.

Фото: Ohoh Deco для Боба Вила

STEP 7
Поместите разрез 1×2 внутри рамы самодельной детской калитки и отметьте ее внешнюю сторону, а также свободную диагональ, где вам нужно предварительно просверлить винты. Здесь также для каждого 1 × 2 потребуется по два винта на каждом конце.

Фото: Ohoh Deco для Боба Вила

ШАГ 8
Удалите диагональ 1 × 2, которую вы оставили на шаге 5. Нанесите столярный клей на концы 1×2, которые будут прилегать к ней, затем просверлите винты.

Фото: Ohoh Deco для Боба Вила

ШАГ 9
Наконец, чтобы закончить сборку детских ворот своими руками, вставьте секцию из шага 8, как кусок пазла, обратно внутрь рамы. Просверлите винты через левую часть рамы в оставшуюся диагональ 1x2s.

Фото: Ohoh Deco для Боба Вила

STEP 10
Нанесите шпатлевку шпателем на любые зазоры, где встречаются 1×2, отверстия в древесине и утопленные головки винтов.Дождитесь полного высыхания шпатлевки, рекомендованной производителями.

Фото: Ohoh Deco для Боба Вила

ШАГ 11
Отшлифуйте детские ворота своими руками наждачной бумагой с зернистостью 120, чтобы удалить этикетки, осколки и излишки (сухой) шпатлевки.

Фото: Ohoh Deco for Bob Vila

STEP 12
Теперь оденьте его так, чтобы он соответствовал вашему интерьеру! Нанесите два слоя акриловой краски в цвет стен или лепнины.Как только краска высохнет, нанесите слой прозрачного акрилового лака. Не забудьте убедиться, что все покрытия, которые вы используете, нетоксичны.

Фото: Ohoh Deco для Боба Вила

ШАГ 13
Представьте, как ваши ворота будут открываться и закрываться. Основное правило гласит, что дверь в комнату распахивается, но вы можете расположить свою как угодно. Теперь отметьте, на какой стороне ворот должны быть петли размером 2 на 2 дюйма, чтобы это произошло.

Затем расположите по одной створке каждой петли на расстоянии двух дюймов от верха и двух дюймов от низа соответствующей стороны ворот.Поднимите ворота на 1-2 дюйма от пола и прикрутите к стене другие петли, чтобы прикрепить ворота.

Фото: Ohoh Deco для Боба Вила

ШАГ 14
Вверните ствольный болт с той же стороны, но в верхнем углу, противоположном петлям. В нашей конструкции мы выбрали тот, который требует немного большего, чем просто перемещение затвора вперед и назад, чтобы открыть — вам нужно повернуть небольшую круглую ручку, чтобы полностью заблокировать ствол. Эта мера предосторожности может помешать даже умному малышу открыть ворота.

Расположите последнюю U-образную часть затвора ствола на стене прямо перед стволом. Практикуйтесь в закрытии и запирании: вставьте ствол внутрь и поверните его вверх. Прикрутите последний кусок к стене, и все готово!

Фото: Ohoh Deco для Боба Вила

Фото: Ohoh Deco для Боба Вила

Фото: Ohoh Deco для Боба Вила

Ама — приверженец DIY и творческий ум, стоящий за Ohoh Deco.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
