Как проверить электромагнитный клапан?

Во всех современных автомобилях, независимо от типа мотора, есть система холостого хода. При полностью закрытой дроссельной заслонке акселератора эта система обеспечивает стабильную работу мотора на холостых оборотах. Основным компонентом системы служит электромагнитный клапан холостого хода. Существуют и другие наименования, такие как «электропневмоклапан», «электромагнитный клапан», «регулятор холостого хода».

Зачем машине клапан холостого хода?

Электромагнитный клапан необходим для обеспечения подачи топливно-воздушной смеси во входной коллектор двигателя по отдельному дополнительному каналу холостого хода в обход дроссельной заслонки, управляемой педалью газа.

В зависимости от того, какой тип двигателя в автомобиле, клапан холостого хода контролирует подачу топлива или воздуха. При карбюраторном и дизельном моторе он обеспечивает подачу топлива во входной коллектор, которое нужно для постоянной работы мотора на холостых ходах. При бензиновом инжекторном моторе он управляет подачей необходимого количества воздуха.

Как подключить электромагнитный клапан?

Схема соединений системы управления клапаном холостого хода карбюратора приведена ниже.

В состав схемы входят следующие элементы:

1 – выключатель зажигания;

2 – реле зажигания;

3 – катушка зажигания;

4 – управляющий блок;

5 – клапан холостого хода;

6 – концевой выключатель карбюратора.

Каким образом нужно проверять электромагнитный клапан

Чтобы определить, исправен клапан или нет, нужно включить зажигание и снять с него провод питания, после чего пару раз притронуться снятым проводом питания к клемме электромагнитного клапана.

При этом могут возникнуть две ситуации:

• Первый случай – это появление щелчков (что говорит об исправности клапана). Из корпуса карбюратора выворачиваем клапан холостого хода. Достаем топливный жиклер холостого хода из клапана. Осматриваем центральный проход жиклера, убираем имеющийся на нем мусор и продуваем его. Чтобы удостовериться, что отверстие чистое, смотрим сквозь него на просвет. Затем производим все выполненные действия в обратном порядке. Устанавливаем топливный жиклер, потом ставим клапан назад и заворачиваем. Провод питания надеваем назад на клемму и запускаем мотор.

• Второй случай – если щелчков не последовало. Из корпуса карбюратора выворачиваем электромагнитный клапан. Собираем простую схему. Применяя лишний кусочек провода, подайте «+» от аккумулятора на клемму клапана. Его корпусом пару раз притроньтесь к «массе» либо клемме «-» аккумулятора. В случае отсутствия загорания лампы и щелчков, электромагнитный клапан считается перегоревшим. Нужно заменить его на новый и проверить таким же способом.

Примечание. Существует упрощенный метод проверки. Для этого проводом от клеммы «+» аккумулятора притрагиваемся к клемме электромагнитного клапана, а его корпус подносим к «массе». Клапан считается перегоревшим при отсутствии щелчка. В работающем клапане сердечник с запорной иглой должен плотно, со щелчком входить в обмотку, если напряжение не больше 9 В. Если щелчок был, но нечеткий, то нужно почистить сердечник от загрязнений и проверить сопротивление обмотки электромагнита. Нормальным сопротивление считается от 150 до 216 Ом при температуре воздуха 20°С. Если сопротивление не вписывается в эти рамки, то клапан нужно менять.

Что делать, если перегорел электромагнитный клапан?

Чтобы доехать до любого автомобильного рынка или магазина, можно временно превратить поломанный клапан холостого хода в принудительно открытый. Сначала снимаем топливный жиклер холостого хода, отламываем пластиковый наконечник клапана и устанавливаем жиклер назад. Устанавливаем клапан на место и заворачиваем его. Надеваем провод питания и запускаем мотор.

Важно знать, что при передвижении автомобиля с таким клапаном могут появиться проблемы при выключении двигателя. Поэтому глушить его сразу не стоит, а дать поработать на холостых оборотах приблизительно пять минут, после чего выключить зажигание и плавно нажать на педаль газа до упора.

Если при проверке электромагнитного клапана щелчки присутствуют, однако есть проблемы с холостым ходом, тогда стоит провести следующие действия. Ставим клапан на свое место. Нужно включить зажигание и проверить напряжение питания на клемме провода «+», идущего к клапану, тестером либо контрольной лампочкой. Если нет напряжения и не загорается лампа, то случился обрыв в цепи питания электромагнитного клапана.

Важно! Если вам нужно приехать в сервис либо гараж при обрыве цепи питания клапана, то нужно соединить кусочком провода клемму клапана с выводом «+» аккумулятора.

И после того как вы прибыли в точку назначения, провод нужно отсоединить.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Как проверить электроклапан и пусковой обогатитель [инструкция]

Многим владельцам скутеров Honda и хозяевам мопедов других марок приходится самостоятельно заниматься ремонтом и обслуживанием своей техники, а также выполнять тюнинг. Иногда возникают ситуации, когда проблематично завести холодный мопед из-за того, что топливо не заполняет необходимый объем поплавковой камеры, или бензин перемешивается с воздухом в недостаточной концентрации. Разобравшись, как проверить электроклапан на скутере, можно самостоятельно решить указанные проблемы и быстро выполнить утренний прогрев двигателя. Остановимся на этом более детально.

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Пусковой обогатитель отвечает за объем топливовоздушной смеси

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года. Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы. Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпуса, в котором расположен электроклапан;
• керамического нагревателя, питающегося от бортовой сети;
• подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя.  До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Обогатитель в этом режиме выполняет функцию параллельного карбюратора – поступающее через жиклер, топливо перемешивается с воздухом и направляется к двигателю.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По довольно простому алгоритму работает пусковой обогатитель на скутере

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

В результате в теплое время года на горячем двигателе, не нуждающемся в обогащенной смеси, мотор при остывшем термоэлементе питается богатой смесью.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

• следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
• если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;

Проверка электроклапана на скутере

• если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением. Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи.

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Смотрите также

Как проверить электроклапан карбюратора

Неотъемлемой частью каждого скутера является пусковой обогатитель карбюратора или, как его еще называют — электроклапан карбюратора скутера.

Что такое пусковой обогатитель

Пусковой обогатитель (электроклапан) — это устройство, предназначено для подачи дополнительного количества топливовоздушной смеси в камеру сгорания при холодном пуске двигателя скутера. Дело в том, что при запуске скутера на холодную, двигателю требуется обогащенная смесь. Как раз подачу такой смеси обеспечивает электроклапан карбюратора. При исправном пусковом обогатителе и отсутствии поломок в других элементах мотора — двигатель скутера запускается легко даже при температуре около нуля градусов.

Устройство пускового обогатителя скутера

Существуют два типа пусковых обогатителей — ручной и автоматический.

Ручной (механический) пусковой обогатитель требует регулировки — его нужно открыть при запуске и закрыть после прогрева двигателя при помощи тросика на руле. Но в ручную открывать и закрывать дополнительный канал подачи смеси неудобно. Автоматический пусковой обогатитель (термоэлектроклапан) устанавливается на большинстве современных скутеров 2т и 4т. Устройство автоматического пускового обогатителя мы узнаем дальше.

1. Корпус электроклапана
2. Керамический нагреватель
3. Привод (порошок)
4. Шток
5. Толкатель
6. Заслонка
7. Топливная камера
8. Поплавковая камера
9. Топливный жиклер пуска
10. Пружина

В карбюраторе скутера имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушнобензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом. Такая конструкция обогатителя применяется практически на всех современных скутерах.

В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя скутера, а вместо порошка с нагревательным элементом установлена мембрана. Одна полость колбы, где она расположена соединяется через термоклапан с впускным коллектором, который закреплен на головке цилиндра.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Наличие либо отсутствие холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами 2108, 21081, 21083 Солекс зачастую зависит от исправности электромагнитного клапана карбюратора. При возникновении любых проблем с оборотами холостого хода двигателя в первую очередь проверяем электромагнитный клапан.

1. Включаем зажигание, но двигатель не запускаем.

2. Снимаем наконечник провода с вывода электромагнитного клапана.

Таким образом мы его обесточиваем. Его запорная игла находится в выдвинутом вперед состоянии и перекрывает отверстие для подачи топливной смеси в систему холостого хода топливного жиклера системы холостого хода.

3. Надеваем наконечник провода на вывод электромагнитного клапана.

То есть подаем на него напряжение. Должен быть слышен щелчок. Это запорная игла втянулась во внутрь корпуса клапана и открыла отверстие подачи топлива в систему холостого хода. Значит, клапан исправен.

Если щелчка нет, проверяем, что неисправно – сам электромагнитный клапан или его электрическая цепь (система ЭПХХ).

4. Соединяем куском провода плюс аккумуляторной батареи и вывод электромагнитного клапана.

Щелчок появился – неисправна электрическая цепь. Проверяем далее ее. Щелчка нет – меняем клапан.

Помимо этого проверяем топливный жиклер системы холостого хода вставленный в наконечник электромагнитного клапана. Для этого выворачиваем клапан из карбюратора. Вынимаем плоскогубцами жиклер и визуально осматриваем его. Жиклер не должен быть деформирован, его отверстия промываем и продуваем от загрязнения.

Проверяем целостность и наличие уплотнительного колечка на клапане. Изношенное, может быть источником «подсоса» постороннего воздуха и обеднения топливной смеси и как следствие троения двигателя.

Примечания и дополнения

— При неисправной электрической цепи электромагнитного клапана карбюратора 2108, 21081, 21083 Солекс можно подать ток от вывода плюс катушки зажигания на его вывод протянув провод напрямую. Таким образом, можно восстановить пропавший по вине системы ЭПХХ карбюратора холостой ход двигателя автомобиля. Длительное время ездить таким образом не стоит так как клапан будет постоянно под напряжением, что разряжает АКБ, а так же возможно короткое замыкание этой электрической цепи не защищенной предохранителем.

— Показателем правильности работы электромагнитного клапана карбюратора Солекс является следующая проверка. При работающем на холостом ходу двигателе снимаем с вывода на клапане наконечник провода. Двигатель должен заглохнуть. То есть клапан в этом случае обесточен, и его игла перекрыла доступ топливной смеси в систему холостого хода.

— Новый клапан, готовый к установке в карбюратор лучше сначала проверить. Соединяем его вывод отрезком провода с плюсом АКБ и прикасаемся корпусом клапана к минусу АКБ. Игла должна втянуться. Если этого не произошло, клапан неисправен, либо заедает его игла при перемещении, что тоже нехорошо.

Еще пять статей на сайте по карбюраторам 2108, 21081, 21083 Солекс

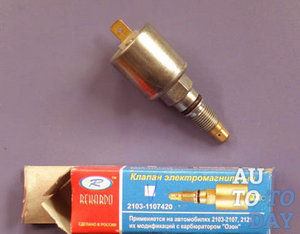

Электромагнитный клапан карбюратора, также именуемый регулятором холостого хода, это составная деталь карбюратора, призванная экономить расход топлива в карбюраторных двигателях внутреннего сгорания. Неисправность электромагнитного клапана и его неправильная работа может приводить к повышенному расходу топлива и к тому, что мотор автомобиля глохнет на холостых оборотах.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

• на первом такте клапан открывается, в результате чего воздух попадает в камеру и смешивается с топливом;
• на втором этапе перекрывается воздушный канал и открывается топливный, в результате чего топливно-воздушная смесь попадает в двигатель.

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

Признаки неисправности электромагнитного клапана карбюратора

Определить неисправность электромагнитного клапана карбюратора можно по нескольким характерным признакам:

• мотор регулярно глохнет на холостых оборотах;
• двигатель глохнет при движении накатом;
• происходит детонация топлива после отключения зажигания.

Определить нестабильность работы электромагнитного клапана также можно по падению оборотов двигателя при включении дополнительной нагрузки (автомагнитолы, фар и т. д.). Таким образом, главным признаком неисправности клапана является нестабильная работа двигателя в холостом режиме.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

• при работе двигателя на холостом ходу;
• при торможении двигателем;
• после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

• ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
• если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
• как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются. Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.

Проверка электромагнитного клапана карбюратора Солекс 2108, 21081, 21083

Наличие либо отсутствие холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами 2108, 21081, 21083 Солекс зачастую зависит от исправности электромагнитного клапана карбюратора. При возникновении любых проблем с оборотами холостого хода двигателя в первую очередь проверяем электромагнитный клапан.

Проверка электромагнитного клапана

1. Включаем зажигание, но двигатель не запускаем.

2. Снимаем наконечник провода с вывода электромагнитного клапана.

Таким образом мы его обесточиваем. Его запорная игла находится в выдвинутом вперед состоянии и перекрывает отверстие для подачи топливной смеси в систему холостого хода топливного жиклера системы холостого хода.

3. Надеваем наконечник провода на вывод электромагнитного клапана.

То есть подаем на него напряжение. Должен быть слышен щелчок. Это запорная игла втянулась во внутрь корпуса клапана и открыла отверстие подачи топлива в систему холостого хода. Значит, клапан исправен.

Если щелчка нет, проверяем, что неисправно – сам электромагнитный клапан или его электрическая цепь (система ЭПХХ).

4. Соединяем куском провода плюс аккумуляторной батареи и вывод электромагнитного клапана.

Щелчок появился – неисправна электрическая цепь. Проверяем далее ее. Щелчка нет – меняем клапан.

Помимо этого проверяем топливный жиклер системы холостого хода вставленный в наконечник электромагнитного клапана. Для этого выворачиваем клапан из карбюратора. Вынимаем плоскогубцами жиклер и визуально осматриваем его. Жиклер не должен быть деформирован, его отверстия промываем и продуваем от загрязнения.

Проверяем целостность и наличие уплотнительного колечка на клапане. Изношенное, может быть источником «подсоса» постороннего воздуха и обеднения топливной смеси и как следствие троения двигателя.

Примечания и дополнения

— При неисправной электрической цепи электромагнитного клапана карбюратора 2108, 21081, 21083 Солекс можно подать ток от вывода плюс катушки зажигания на его вывод протянув провод напрямую. Таким образом, можно восстановить пропавший по вине системы ЭПХХ карбюратора холостой ход двигателя автомобиля. Длительное время ездить таким образом не стоит так как клапан будет постоянно под напряжением, что разряжает АКБ, а так же возможно короткое замыкание этой электрической цепи не защищенной предохранителем.

— Показателем правильности работы электромагнитного клапана карбюратора Солекс является следующая проверка. При работающем на холостом ходу двигателе снимаем с вывода на клапане наконечник провода. Двигатель должен заглохнуть. То есть клапан в этом случае обесточен, и его игла перекрыла доступ топливной смеси в систему холостого хода.

— Новый клапан, готовый к установке в карбюратор лучше сначала проверить. Соединяем его вывод отрезком провода с плюсом АКБ и прикасаемся корпусом клапана к минусу АКБ. Игла должна втянуться. Если этого не произошло, клапан неисправен, либо заедает его игла при перемещении, что тоже нехорошо.

Еще пять статей на сайте по карбюраторам 2108, 21081, 21083 Солекс

— Проверка и ремонт ускорительного насоса карбюратора 2108. 21081, 21083 Солекс

— Проверка и ремонт экономайзера мощностных режимов карбюратора 2108, 21081, 21083 Солекс

— Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

— Безразборная прочистка карбюраторов 2108, 21081, 21083 Солекс

— Замена диафрагмы (мембраны) ускорительного насоса карбюратора 2108, 21081, 21083 Солекс

Как проверить электромагнитный клапан мультиметром

Соленоиды можно проверить с помощью омметра отдельно или прямо на автомобиле с разьемов ТСМ.

Смотреть страницу — подготовка. Используем снятый АКБ и провода с «крокодильчиками».

При подаче напряжения на соленоид возникает электромагнитное поле, которое притягивает микрочастицы металла, находящиеся в масле. Они накапливаются в корпусе соленоида, что приводит к заклиниванию плунжера или неправильной работе шарикового клапана. Кроме того, наличие в масле металлических микрочастиц способствуют возникновения пробок в каналах.

Некоторые соленоиды можно разобрать, промыть. Это соленоид » NEUTRAL IDLE/TCC ON — OFF SOLE-

NOID VALVE «. Внутри катушки находится сердечник с «носиком», который соединен с шариковым клапаном.

«Носик» должен быть длиной 3,8 мм и диаметром 1,9 мм. Если он не соответствует длине или расплющен, то

его надо заменить на более твердый металл. Имею ввиду только «носик», обратиться к токарю.

Проверку каналов остальных двух соленоидов и шариковых клапанов можно осуществить с помощью сжатого воздуха. При этом следует помнить соленоиды могут быть нормально открытыми и нормально закрытыми. Соленоид » NEUTRAL IDLE/TCC CLUTCH CONTROL SOLENOID VALVE » при подаче напряжения на обмотку закрыт. Воздух не должен проходить через выходной канал соленоида. При отсутствии напряжения на обмотке шариковый клапан открыт. Воздух должен проходить. У этого соленоида корпус гидравлического клапана прикручивается к основному корпусу. По этому здесь есть регулировка обьема слива шарикового клапана, путем откручивания и закручивания корпуса гидравлического клапана. Т.е. шариковый клапан должен создать давление (путем закрытия слива масла) для сжатия фрикционов, но также быстро сбросить давление чтобы разьединить фрикционы. Иначе они мгновенно сгорят.

В корпусе гидравлического клапана есть маленькое отверстие — это жиклер. Жиклер создает сопротивление потоку масла, что позволяет снизить скорость заполнения маслом масляных каналов. Плавное сжатие фрикционов.

Соленоид » LINE PRESSURE CONTROL SOLENOID VALVE » при подаче напряжения на обмотку открыт.

Воздух должен проходить через выходной канал соленоида. При отсутствии напряжения на обмотке шариковый клапан закрыт. Воздух не должен проходить. Здесь тоже есть регулировка обьема слива шарикового клапана. На торце соленоида есть винт с шестигранником, при повороте винта по часовой стрелке обьем слива уменьшается (давление будет увеличиваться), при повороте против часовой обьем слива будет увеличиваться (давление будет уменьшаться).

На снимке: блок соленоидов и блок клапанов.

1 — соленоид » LINE PRESSURE CONTROL SOLENOID VALVE » ,

2 — винт для регулировки давления в основной магистрали,

3 — шаговый двигатель » RATIO CONTROL MOTOR «,

4 — рычаг, соединяющий шаговый двигатель с подвижным конусом ведущего вала,

5 — клапан » VARIABLE RATIO CONTROL «,

6 — соленоид » NEUTRAL IDLE/TCC ON — OFF SOLENOID VALVE «,

7 — соленоид » NEUTRAL IDLE/TCC CLUTCH CONTROL SOLENOID VALVE «,

8 — блок соленоидов,

9 — блок клапанов,

10 — пробки с уплотнителями, фиксирующие клапана,

11 — прокладка между блоками соленоидов и клапанов.

Когда окончательно закончите сборку вариатора и установите, может получиться авто не поедет или не сможет преодолеть даже легкий подьем. Согласитесь, что износ в соленоидах тоже присутствует: шарик «разбивает» посадочное седло, якорь (сердечник) соленоида расплющивается и потоки масла делают свое дело. Крышку блока соленоидов под капотом сразу не прикручивайте, закрепите его только на два болта по диагонали. Колеса авто должны твердо стоять на земле. При подвешенных колесах, видимо датчики вращения валов вводят в «заблуждение» компьютер (ТСМ).

Подключите манометр и проверьте давление. Если давление низкое, поднимите его регулировочным

винтом на корпусе соленоида » LINE PRESSURE CONTROL SOLENOID VALVE «, поверните его по часовой

стрелке. Опять закройте крышку на два болта и проверьте авто на ходу. Не беспокойтесь масло через крышку течь не будет.

Если авто не может преодолеть даже легкий подьем, то возможно вы лишнего открутили корпус гидравлического клапана соленоида » NEUTRAL IDLE/TCC CLUTCH CONTROL SOLENOID VALVE » — закрутите на пол оборота. Снова закрываем крышку на два болта и проверяем еще раз на ходу. Авто должен преодолеть уверенно сложный подьем. Для этой операции соленоид надо снимать.

Соленоид » NEUTRAL IDLE/TCC ON — OFF SOLENOID VALVE » должен быть исправен, иначе бесполезно

крутить корпус гидравлического клапана. Помните ко всем трем соленоидам масло подводиться от одной магистрали. Кольцевые уплотнители на двух последних соленоидах заменить.

ВОЗМОЖНО ЭТУ РЕГУЛИРОВКУ ПРИДЕТСЯ СДЕЛАТЬ В НЕСКОЛЬКО ПРИЕМОВ.

Почему так получается? В ТСМ есть программа (прошивка), управляющая вариатором, всей гидравлической системой. Поэтому работу соленоидов необходимо подогнать под заводскую калибровку (настройку). Кто работает с импульсной техникой знает, что в работе ШИМ есть рабочий цикл, т.е. определенная максимальная ширина импульса (в процентах) от периода, заданная программой. Которую мы не можем изменить, поэтому нам надо максимально правильно отрегулировать работу соленоида так, чтобы шариковый клапан в соленоиде при этой ширине импульса полностью успел закрыться. А в отсутствие импульса — открыться и слить масло, или наоборот. Поэтому нам необходимо хотя бы приблизиться к заводской настройке (калибровке). Грубо говоря, нам надо попасть в этот рабочий цикл. Если нам это удастся сделать, то мы получим:

— своевременную блокировку гидротрансформатора,

— в следствии этого экономию расхода топлива,

— отсутствие перегрева масла в вариаторе (если не будет блокировки ГТ, он будет работать как жидкое

сцепление, т.е насосное колесо постоянно будет «гонять» масло на турбинное колесо — это минус десять

— включение высшей передачи,

— необходимое давление в основной магистрали,

— правильную работу блока клапанов.

Это вы будете наблюдать при регулировке давления на соленоиде » LINE PRESSURE CONTROL SOLENOID VALVE «. Подкрутили винт по часовой стрелке на 90 — 180 градусов, давление в системе поднялось. Хотя мы обороты двигателя не увеличивали, ширину импульса в сигнале ШИМ не меняли, программу не трогали. А мы просто уменьшили обьем слива в шариковом клапане.

И подобную «настройку» соленоидов через какое-то время необходимо повторить.

Клапан с электромагнитным приводом — это современный вид запорной арматуры. Они позволяют на расстоянии управлять потоками жидкости или газа в трубопроводных системах. Такие затворы хорошо встраиваются в автоматизированные системы управления технологическими процессами, позволяют экономить дефицитные человеческие ресурсы и делают работу предприятий более безопасной. Существует большое количество различных видов клапанов для разных сред, различаются они и по своему устройству и назначению.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Устройство должно быть устойчивым к воздействию внешних электромагнитных полей, шумов и вибраций.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Принцип работы электромагнитных систем

Принцип работы электромагнитного запорного клапана основан на физическом явлении электромагнитной индукции. При протекании тока по катушке индуктивности внутри нее возникает магнитное поле, воздействующее на сердечник из магнитных материалов силой, приложенной в продольном направлении. Эта сила, в зависимости от полярности приложенного напряжения, пытается втянуть сердечник внутрь катушки либо вытолкнуть его. При этом происходит открытие либо закрытие затворного элемента.

Катушки соленоидных клапанов могут работать как на постоянном токе напряжением от 5 до 36 вольт, так и на переменном токе напряжением 220 В.

Устройства с низким управляющим напряжением обладают небольшой мощностью и ограниченным усилием, передаваемым на запорный элемент. Это позволяет использовать для управления ими низковольтные полупроводниковые схемы. Применяются такие устройства в системах низкого напора рабочей среды, на трубопроводах малых диаметров.

Приводы, работающие на переменном токе, развивают гораздо большие усилия и могут применяться на магистральных трубопроводах высокого давления и больших диаметров.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

• Бытовые системы отопления.
• Системы водоснабжения и водоподготовки.
• Технологические установки.
• Трубопроводный транспорт.
• Генерация и распределение тепла.
• Бытовые приборы.
• Канализация.
• Орошение.
• Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

• Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
• Снижать трудозатраты на управление технологическими процессами.
• Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
• Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Важным достоинством соленоидного привода по сравнению с электромотором и редуктором является отсутствие зубчатых и червячных передач, исключительная простота устройства и минимум подвижных частей.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

• Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
• Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

• Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
• Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
• Корпус устройства не должен принимать на себя вес участка трубопровода.
• Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
• При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
• Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
• Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Подбор конкретной модели осуществляется на основе расчетов параметров трубопроводной системы.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Признаки неисправности электромагнитного клапана карбюратора

В карбюраторах последних моделей применяется соленоидный привод управления подачей топлива. Как проверить электромагнитный клапан на исправность?

Его поломку определяют по следующим признакам:

• Двигатель неустойчиво работает на низких оборотах.
• Мотор глохнет при использовании наката.
• После выключения двигателя наблюдается детонация рабочей смеси.

Косвенными признаками неисправности также является снижение оборотов при подключении мощных потребителей электроэнергии, таких, как магнитола, ближний или дальний свет, подогрев стекол.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

• На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
• Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
• После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
• Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Тема: что делать если оборвалась обмотка катушки, как проверить на обрыв.

Когда обрывается электрическая обмотка, по которой протекает ток, то или иное устройство обычно выходит из строя (так как любые обмотки как правило играют важную функциональную роль в работе электрических приборов). Давайте с Вами рассмотрим данную проблему более тщательно, выяснив для себя важные моменты. Итак, в большинстве случаев обмотка из медного провода используется в трансформаторах, электродвигателях и электрогенераторах, клапанах, электромагнитах, реле, контакторах, катушках индуктивности и т.д.

Наиболее значимым физическим эффектом, которым обладают электрические катушки является индукция электромагнитных полей. Именно когда электрический ток протекает через обмотку провода вокруг неё образуется достаточно интенсивное электромагнитное поле, что даёт возможность влиять, как на механическое движение, так и на генерацию электродвижущей силы (наводимой на другой обмотке, находящаяся рядом). Следовательно при обрыве обмотки обрывается контакт и движение электрического тока прекращается, в результате чего прекращаются процессы взаимодействия с электромагнитными полями.

Как можно вычислить обрыв обмотки? Проверив её на целостность, предварительно прозвонив её тестером. Но не всё так просто. Одно дело, когда электрическая обмотка просто оборвалась в результате отгарания или механического повреждения. И другое дело случаи, когда устройство, содержащее обмотку, подвергается периодическому перегреву. В результате чего нарушается качество изоляционного покрова обмотки (происходит постепенное разрушение изоляционного лака). Это ведёт к появлению короткозамкнутых витков, что способствует ещё большему нагреву катушки с последующим выходом её из строя. То есть, происходит отгарание провода (или вовсе выгорание всей обмотки) и обрыв катушки.

Если электрическая катушка с обмоткой находится на устройстве, для проверки её необходимо выпаять (что бы исключить прозвонку через другие электрические цепи прибора). И только когда обмотка электрически не связана с другими цепями её можно прозванивать тестером на внутреннее сопротивление. Если оно есть (при отсутствии короткозамкнутых витков), значит с Вашей обмоткой всё нормально, она рабочая. Если же тестер, прозвонка не показывает сопротивление, величина которого зависит от длины провода обмотки, её сечения, материала (хотя в основном используется медь) значит Ваша обмотка имеет обрыв.

Исходя из практики достаточно большое количество обрывов обмоток связано со следующими причинами — это плохая пайка концов обмотки к клеммным выводам устройства, перегорание провода в наиболее уязвимых местах (места частого перегиба, ранее механически повреждённого), случайное механическое повреждение при неправильной эксплуатации, профилактических работах, перегрев устройства с обмоткой при коротких замыканиях и токовых перегрузках.

Чаще всего обрыв обмотки находиться в месте самих выводов этой самой обмотки, месте их спая с проводом, удлиняющих эти самые выводы. Такие обрывы легко находить и устранять, они видны не вооружённым взглядом. Их просто обратно спаивают и изолируют при необходимости. Гораздо хуже дело обстоит, когда этот самый обрыв обмотки произошёл внутри самой обмотки. Тут уж нужно будет подумать, что будет проще, либо размотать катушку до места обрыва, его устранить и намотать провод обратно, либо просто заменить обмотку на новую (перемотав её), либо же вовсе заменить всё устройство, содержащее эту самую обмотку.

Как проверить магнитный клапан

Многим владельцам скутеров Honda и хозяевам мопедов других марок приходится самостоятельно заниматься ремонтом и обслуживанием своей техники, а также выполнять тюнинг. Иногда возникают ситуации, когда проблематично завести холодный мопед из-за того, что топливо не заполняет необходимый объем поплавковой камеры, или бензин перемешивается с воздухом в недостаточной концентрации. Разобравшись, как проверить электроклапан на скутере, можно самостоятельно решить указанные проблемы и быстро выполнить утренний прогрев двигателя. Остановимся на этом более детально.

Пусковой обогатитель на скутере 4т – описание и назначение

Далеко не все любители мототехники знают для чего нужен электроклапан на скутере. Это устройство также называют пусковым обогатителем. Он отвечает за объем топливовоздушной смеси, которой через жиклер заполняется камера цилиндра при запуске охлажденного мотора мотороллера. Особенностью малокубатурной мототехники является потребность двигателя в обогащенной смеси при холодном старте скутерного мотора. Поступающее через карбюратор топливо смешивается с воздухом в определенной концентрации благодаря подключенному к карбюратору электроклапану.

Если пусковой обогатитель функционирует, и отсутствуют поломки силового агрегата, запустить мотор не проблема даже в холодное время года. Не стоит подвергать сомнению важность электрического клапана для обеспечения беспроблемного пуска двигателей современных мопедов и скутеров. Однако при возникновении сложностей с запуском двигателя, перебоев в работе и чрезмерной прожорливостью мотора можно предположить, что с пусковым обогатителем возникли проблемы. Именно поэтому важно знать его устройство и уметь проверить работоспособность.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпуса, в котором расположен электроклапан;
• керамического нагревателя, питающегося от бортовой сети;
• подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Как функционирует электроклапан скутерного карбюратора

Пусковой обогатитель на скутере 2т и на четырехтактном мопеде работает по довольно простому алгоритму. На непрогретом силовом агрегате золотниковая игла занимает верхнее положение. Она отвечает за открытие топливного канала, а положение заслонки влияет на объем подаваемого воздуха. Первые обороты при запуске мотора вызывают разрежение внутри эмульсионного канала, и бензин засасывается в мотор.

В результате поступает сильно обогащенная смесь, облегчающая запуск холодного двигателя. До достижения рабочей температуры силовой агрегат нуждается в питании обогащенной смесью.

Обогатитель в этом режиме выполняет функцию параллельного карбюратора – поступающее через жиклер, топливо перемешивается с воздухом и направляется к двигателю.

Ток, вырабатываемый генератором запущенного мотора, поступает к контактам нагревателя, управляющего термоэлектроклапаном впускной системы. Благодаря нагреву повышается температура порошкового привода, что вызывает постепенное выдвижение штока до 4 мм. Усилие передается толкателю, обеспечивающему движение заслонки.

По мере прогрева двигателя происходит опускание золотника с иглой с последующим перекрытием воздушно-топливного канала. Спустя пять минут происходит полное закрытие заслонки и обеднение смеси. Теперь система обогащения бензина на прогретом моторе регулируется карбюратором.

После остановки двигателя клапан перестает нагреваться, и в результате сжатия порошка привод заслонки с помощью толкателя и штока возвращает ее к исходному положению. Система готова к последующему пуску. Процесс остывания и возврата занимает не более двух минут. Обогатитель имеет недостаток – он работает отдельно от мотора.

В результате в теплое время года на горячем двигателе, не нуждающемся в обогащенной смеси, мотор при остывшем термоэлементе питается богатой смесью.

Принцип работы обогатителя с мембраной

Мембранный пусковой обогатитель работает по другому принципу. На не прогретом двигателе клапан находится в открытом положении. Запуск мотора вызывает разрежение в области впускного коллектора, которое передается мембране благодаря термоклапану. Под воздействием пониженного давления мембрана пытается подняться, открывая канал, отвечающий за подачу дополнительного объема воздуха.

Дальнейший прогрев цилиндра до рабочей температуры вызывает закрытие клапана и опускание подпружиненной заслонки, связанной с иглой. В результате перекрывается подача дополнительного объема топлива. Такая система с мембраной функционирует в четкой связи с температурой мотора, что обеспечивает более правильную дозировку топлива.

По другому принципу работает мембранный пусковой обогатитель

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя

Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Как проверить электроклапан на скутере

Постараемся разобраться, как проверить электромагнитный клапан на скутере или мопеде.

Это несложная операция. Начнем по-порядку:

• следует проверить, закрыт ли канал обогатителя иглой электроклапана. Произведите запуск холодного двигателя и проследите за изменением холостых оборотов. Вначале они увеличены, а потом уменьшаются до нужной частоты. В этом случае можно сделать заключение об исправности пускового обогатителя и не заниматься поиском его неисправностей;
• если пуск скутера произошел без проблем, но частота вращения двигателя после достижения им рабочей температуры не снижается и остается высокой, велика вероятность, что пусковой обогатитель неисправен. В этом случае необходимо проверить работоспособность электроклапана;

Проверка электроклапана на скутере

• если завести силовой агрегат удается только после длительных и изнурительных нажатий на кикстартер, карбюратор не засорен, уровень бензина в поплавковой камере выставлен правильно, и компрессия не упала, то скорее всего с работой пускового обогатителя возникли проблемы, и он нуждается в проверке.

Итак, мы подошли вплотную к проверке пускового обогатителя скутера на работоспособность. Для выполнения этой операции необходимо отсоединить провода, связывающие электроклапан с электрической сетью скутера. Затем следует открутить крепление электроклапана к корпусу карбюратора и извлечь его. Далее потребуется подготовить пару изолированных проводов, длина которых позволит соединить клеммы пускового обогатителя с аккумуляторной батареей.

При подключении нет необходимости соблюдать полярность, так как электроклапан питается от сети с переменным напряжением. Важно обратить внимание, чтобы освобожденные от изоляции концы проводов не касались друг друга. Остается подключить провода к фишкам и подать к обогатителю питание 12 вольт от батареи.

У исправного обогатителя спустя пару минут можно увидеть постепенное выдвижение иглы из корпуса устройства. Величину хода можно определить, измерив вылет штока до подачи напряжения и после отключения питания. У неисправного электроклапана спустя пять минут после подключения к аккумулятору игла останется в прежнем положении. Если нет дефектов в проводке, то можно сделать заключение о неисправности обогатителя.

Не стоит огорчаться и пытаться отремонтировать электроклапан – стоимость нового в зависимости от модели мопеда варьируется в интервале 5-7 долларов. При покупке желательно иметь с собой старый пусковой обогатитель или четко выяснить у продавца соответствие предлагаемых им запчастей марке скутера.

Клапан с электромагнитным приводом — это современный вид запорной арматуры. Они позволяют на расстоянии управлять потоками жидкости или газа в трубопроводных системах. Такие затворы хорошо встраиваются в автоматизированные системы управления технологическими процессами, позволяют экономить дефицитные человеческие ресурсы и делают работу предприятий более безопасной. Существует большое количество различных видов клапанов для разных сред, различаются они и по своему устройству и назначению.

Назначение и применение электромагнитных клапанов

Электромагнитный клапан предназначен для управления потоками жидких и газообразных продуктов на расстоянии. Он может быть запорным и регулирующим. Управление при этом может осуществляться как вручную, так и с помощью систем автоматики. По своей конструкции и назначению электромагнитный затвор весьма похож на обычный, с той разницей, что в движение запорный элемент приводится в движение не мускульной силой, а соленоидом, электромагнитом с подвижным сердечником. При подаче напряжения на катушку индуктивности соленоида, она, в зависимости от полярности, втягивает или выталкивает сердечник, соединенный со штоком клапана.

Такие запорные и регулирующие устройства используются как в сложных промышленных установках, так и в домашних системах отопления, водоснабжения, в бытовой технике. Применяются они и в транспортных средствах, работающих на жидком топливе.

Устройство клапана

Соленоидный клапан по составу основных деталей и узлов во многом совпадает с обычным устройством с ручным управлением:

• Корпус с подводящим и отводящим патрубком.
• Рабочая камера с седлом.
• Тарельчатый, шаровой или лепестковый запорный элемент.
• Возвратная пружина.
• Шток, соединенный с запорным элементом и сердечником соленоида
• Соленоид.

Корпус магнитного клапана изготавливается из металлических немагнитных сплавов или прочных пластиков. Высокая герметичность корпуса позволяет применять клапан в различных средах, в том числе и активных. Соленоидные клапана для воды в качестве уплотняющих прокладок используют резину, для более активных сред выбирают фторопласт. Открывать и закрывать клапан соленоид за время службы должен тысячи или даже десятки тысяч раз, поэтому для обмоток берут самые высококачественные медные провода, покрытые изолирующей эмалью.

Управление электромагнитным клапаном осуществляется по проводам, для их присоединения на корпусе снаружи предусмотрены контактные группы.

Устройство должно быть устойчивым к воздействию внешних электромагнитных полей, шумов и вибраций.

Существуют и другие типы электромеханических приводов, такие, как электродвигатель с редуктором, пневматические или гидравлические.

Принцип работы электромагнитных систем

Принцип работы электромагнитного запорного клапана основан на физическом явлении электромагнитной индукции. При протекании тока по катушке индуктивности внутри нее возникает магнитное поле, воздействующее на сердечник из магнитных материалов силой, приложенной в продольном направлении. Эта сила, в зависимости от полярности приложенного напряжения, пытается втянуть сердечник внутрь катушки либо вытолкнуть его. При этом происходит открытие либо закрытие затворного элемента.

Катушки соленоидных клапанов могут работать как на постоянном токе напряжением от 5 до 36 вольт, так и на переменном токе напряжением 220 В.

Устройства с низким управляющим напряжением обладают небольшой мощностью и ограниченным усилием, передаваемым на запорный элемент. Это позволяет использовать для управления ими низковольтные полупроводниковые схемы. Применяются такие устройства в системах низкого напора рабочей среды, на трубопроводах малых диаметров.

Приводы, работающие на переменном токе, развивают гораздо большие усилия и могут применяться на магистральных трубопроводах высокого давления и больших диаметров.

О разновидностях изделий

Классификация изделий проводится по нескольким параметрам.

Исходя из положения запорного элемента в отсутствие напряжения на катушке различают:

• Нормально открытые, или НО. Проход для жидкости или газа открыт, а при подаче напряжения- он закрывается.
• Нормально закрытые, или НЗ. Проход для среды перекрыт, а при подаче напряжения он открывается.

Некоторые модели выпускаются универсальными, а нормально положение запорного элемента настраивается при установке и подключению к управляющей сети. Такие переключаемые устройства называют бистабильными.

В зависимости от рабочей среды запорную арматуру выпускают для:

• Воздуха.
• Воды.
• Пара.
• Активных сред.
• Горюче-смазочных материалов.

Приборы для работы в радиоактивных средах отличаются специальным подбором материалов с повышенной радиационной стойкостью. Вакуумный электромагнитный клапан должен обеспечивать особо высокую герметичность

Исходя из характеристик внешней среды, исполнение прибора может быть:

• Обычное
• Для влажных помещений.
• Термостойкие (для высоких температур).
• Морозостойкие (для экстремально низких температур).
• Взрывозащищенное. Такие устройства не должны искрить при включении либо выключении. Для этого в них применяются специальные конструктивные решения и материалы.

По типу питающего напряжения катушки делятся на

• Переменного тока, высокого напряжения. Развивают большие усилия, используются на магистральных трубопроводах высокого давления и больших диаметров.
• Постоянного тока, низкого напряжения. Применяются на трубах небольшого сечения и низкого напора.

Есть отдельный класс электромагнитных отсечных клапанов высокого давления. Их называют отсечными. Они предназначены для моментального перекрытия трубопроводов или герметизации емкостей в случае возникновения нештатных или аварийных ситуаций.

И, наконец, по типу функционирования клапаны делятся на

• Одноходовые. Такой затвор имеет только входящий патрубок. Обычно они нормально закрытые и открывают путь водяному или воздушному потоку во внешнюю среду. Используются в качестве предохранительных.
• Двухходовые. Самый распространенный вид, имеют входящий и выходящий патрубки и монтируется в разрыве трубопровода. Применяются для управления потоком в одном из контуров трубопроводной системы.
• Трехходовые. Могут иметь один входной и два выходных патрубка либо два входных и один выходной.

Трехходовые клапаны первого типа применяются для перенаправления потоков из одного контура в другой (например, в системе отопления). Это позволяет поддерживать температуру рабочей среды постоянной без изменения параметров работы источника тепла. Устройства второго типа используются для смешения двух потоков, имеющих разную температуру. Характерным примером служит однорычажный шаровой смеситель на кухне или в ванной.

Область использования

Применение электромагнитных клапанов осуществляется в самых разных областях человеческой деятельности, везде, где возникает необходимость управлять потоками жидкостей и газов дистанционно. Сюда входит:

• Бытовые системы отопления.
• Системы водоснабжения и водоподготовки.
• Технологические установки.
• Трубопроводный транспорт.
• Генерация и распределение тепла.
• Бытовые приборы.
• Канализация.
• Орошение.
• Транспортные средства.

Использование электромагнитных клапанов на транспорте понемногу снижается, поскольку все больше видов транспортных средств переходят на электрические источники энергии и отказываются от жидкого топлива и гидравлики, заменяя их на более надежные электрические приводы. Сходные перспективы просматриваются и в системах отопления. Но в водоснабжении, канализации и других отраслях роль электромагнитных затворов будет только возрастать.

Преимущества электромагнитных клапанов для воды

Главным преимуществом устройства является возможность удаленного и быстрого регулирования потоков рабочей среды. Без электромагнитных затворов становится невозможной работа сложных технологических установок и простых бытовых приборов, таких, как кофеварка и стиральная машина.

Кроме того, электропривод позволяет:

• Подключать соленоидный клапан к централизованной и автоматизированной системе управления. Это многократно повышает точность и оперативность регулировок параметров по сравнению с ручным управлением.
• Снижать трудозатраты на управление технологическими процессами.
• Повышать безопасность производства и исключать воздействие на оператора вредных факторов производственной среды.
• Повышать эффективность работы бытовых приборов и производственных установок за счет точного и быстрого управления потоками рабочих сред и их параметров.

Важным достоинством соленоидного привода по сравнению с электромотором и редуктором является отсутствие зубчатых и червячных передач, исключительная простота устройства и минимум подвижных частей.

Это обеспечивает высокую надежность оборудования, минимальный износ и долгий срок его службы.

Недостатком данного типа устройств являет невозможность плавной регулировки степени открытия затвора. Обеспечивается только два положения: «открыто» и «закрыто».

Установка электромагнитного клапана для воды своими руками

Прежде чем приступать к установке, необходимо определить тип подключения. Наиболее часто применяемыми являются:

• Резьбовое. Входной и выходной патрубки снабжены внешней либо внутренней резьбой, через соответствующие фитинги арматура встраивается в разрыв трубопровода. Наиболее удобное для самостоятельной установки, лучше выбрать подключение такого типа.
• Фланцевое. Патрубки оборудованы фланцами, на концах труб также должны быть фланцы соответствующего типоразмера, они стягиваются между собой болтами. Обеспечивают высокое давление и интенсивность потока, чаще применяются на магистралях высокого и среднего давления.

До начала монтажа устройства следует выполнить ряд подготовительных операций. Трубы должны быть размечены, обрезаны под размер и зачищены. Место для установки электромагнитного устройства должно давать свободный доступ к устройству для его монтажа, обслуживания и ремонта. Опытные мастера сформулировали также несколько рекомендаций:

• Все работы по установке или снятию прибора можно проводить только в отключенном от сети виде.
• Трубопроводную систему необходимо дополнить фильтром механической очистки. Это предотвратит загрязнение и повреждение деталей посторонними включениями, такими ка песок, чешуйки ржавчины и известковые отложения.
• Корпус устройства не должен принимать на себя вес участка трубопровода.
• Следует подключать устройство в соответствии с нанесенными на корпусе стрелками. Они указывают направление потока.
• При уличной установке следует защитить клапан от воздействия природных явлений. Обычно бывает достаточно водонепроницаемого кожуха. При работе в условиях низких температур нужно обеспечить подогрев кожуха.
• Резьбовые соединения нужно обязательно уплотнять лентой ФУМ или сантехнической нитью.
• Кабель для подключения к управляющей системе следует выбирать медный. Он должен иметь достаточное поперечное сечение не менее 2 мм 2 .

Подбор конкретной модели осуществляется на основе расчетов параметров трубопроводной системы.

Следует учитывать напор, сечение труб, необходимую скорость срабатывания и характеристики управляемой среды.

Признаки неисправности электромагнитного клапана карбюратора

В карбюраторах последних моделей применяется соленоидный привод управления подачей топлива. Как проверить электромагнитный клапан на исправность?

Его поломку определяют по следующим признакам:

• Двигатель неустойчиво работает на низких оборотах.
• Мотор глохнет при использовании наката.
• После выключения двигателя наблюдается детонация рабочей смеси.

Косвенными признаками неисправности также является снижение оборотов при подключении мощных потребителей электроэнергии, таких, как магнитола, ближний или дальний свет, подогрев стекол.

Проверка клапана

Проверять клапан карбюратора следует на следующих режимах:

• На холостом ходу. После запуска доводят обороты до 2100 и вслушиваются в работу карбюратора. Должен быть слышен резкий характерный звук, означающий закрытие затвора. Далее плавно снижают обороты до значения в 1900, должен быть слышен щелчок открывания.
• Торможение двигателем. Нужно сбросить газ, не выключая передачу. Исправный клапан в этом случае не сработает, даже если обороты снизились до 1900. Если слышен щелчок – устройство неисправно.
• После остановки двигателя. Если при выключенном зажигании в цилиндрах продолжаются самопроизвольные вспышки детонирующей рабочей смеси, двигатель дергается и вибрирует – значит, клапан не перекрывает подачу горючего в камеры и далее в цилиндры.
• Если при работающем моторе вытащить из разъема провод питания электроклапана- двигатель должен заглохнуть. Если он продолжает работать- значит, клапан неисправен.

Кроме способов проверки электромагнитного клапана «на ходу», можно вывинтить клапан из корпуса карбюратора и попробовать подать на него напряжение с аккумулятора. Один провод от батареи присоединяют к контактной колодке, другой- к корпусу прибора. При подключении напряжения клапан должен щелкнуть и втянуть иглу внутрь себя. После размыкания цепи слышен еще один щелчок, и возвратная пружина втянет иглу. Заодно можно проверить, не загрязнены ли детали устройства смолистыми отложениями. Их нужно отмочить в бензине и удалить мягкой ветошью.

Нужно проверить также, подается ли на контакты управляющее напряжение. Его нормальное значение — 10,5-14,4 в. Если на блоке управление напряжение есть, а на контакте –нет, значит, неисправен провод. Его надо отремонтировать или заменить.

Если на разъеме блока управления напряжения нет, то, скорее всего, неисправен сам блок. Его проверяют, подключив клапан к батарее еще одним временным проводом. К выводу блока управления, управляющему клапаном, подключают вольтметр или контрольную лампочку. Далее следует запустить двигатель. По достижении оборотов в 900 об/мин лампочка должна вспыхнуть, при 2100 об/мин- погаснуть. Если снизить обороны до 1900 об/мин-опять вспыхнуть. Такое поведение лампочки означает исправность блока управления. Если же лампочка вообще не загорается и не гаснет, а также включается и выключается при других оборотах- блок управления подлежит углубленной проверке и, возможно, замене.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Наличие либо отсутствие холостого хода на двигателях автомобилей ВАЗ 2108, 2109, 21099 с карбюраторами 2108, 21081, 21083 Солекс зачастую зависит от исправности электромагнитного клапана карбюратора. При возникновении любых проблем с оборотами холостого хода двигателя в первую очередь проверяем электромагнитный клапан.

1. Включаем зажигание, но двигатель не запускаем.

2. Снимаем наконечник провода с вывода электромагнитного клапана.

Таким образом мы его обесточиваем. Его запорная игла находится в выдвинутом вперед состоянии и перекрывает отверстие для подачи топливной смеси в систему холостого хода топливного жиклера системы холостого хода.

3. Надеваем наконечник провода на вывод электромагнитного клапана.

То есть подаем на него напряжение. Должен быть слышен щелчок. Это запорная игла втянулась во внутрь корпуса клапана и открыла отверстие подачи топлива в систему холостого хода. Значит, клапан исправен.

Если щелчка нет, проверяем, что неисправно – сам электромагнитный клапан или его электрическая цепь (система ЭПХХ).

4. Соединяем куском провода плюс аккумуляторной батареи и вывод электромагнитного клапана.

Щелчок появился – неисправна электрическая цепь. Проверяем далее ее. Щелчка нет – меняем клапан.

Помимо этого проверяем топливный жиклер системы холостого хода вставленный в наконечник электромагнитного клапана. Для этого выворачиваем клапан из карбюратора. Вынимаем плоскогубцами жиклер и визуально осматриваем его. Жиклер не должен быть деформирован, его отверстия промываем и продуваем от загрязнения.

Проверяем целостность и наличие уплотнительного колечка на клапане. Изношенное, может быть источником «подсоса» постороннего воздуха и обеднения топливной смеси и как следствие троения двигателя.

Примечания и дополнения

— При неисправной электрической цепи электромагнитного клапана карбюратора 2108, 21081, 21083 Солекс можно подать ток от вывода плюс катушки зажигания на его вывод протянув провод напрямую. Таким образом, можно восстановить пропавший по вине системы ЭПХХ карбюратора холостой ход двигателя автомобиля. Длительное время ездить таким образом не стоит так как клапан будет постоянно под напряжением, что разряжает АКБ, а так же возможно короткое замыкание этой электрической цепи не защищенной предохранителем.

— Показателем правильности работы электромагнитного клапана карбюратора Солекс является следующая проверка. При работающем на холостом ходу двигателе снимаем с вывода на клапане наконечник провода. Двигатель должен заглохнуть. То есть клапан в этом случае обесточен, и его игла перекрыла доступ топливной смеси в систему холостого хода.

— Новый клапан, готовый к установке в карбюратор лучше сначала проверить. Соединяем его вывод отрезком провода с плюсом АКБ и прикасаемся корпусом клапана к минусу АКБ. Игла должна втянуться. Если этого не произошло, клапан неисправен, либо заедает его игла при перемещении, что тоже нехорошо.

Еще пять статей на сайте по карбюраторам 2108, 21081, 21083 Солекс

принцип работы, проверка, установка на ваз 2107

Электромагнитный клапан карбюратора, также именуемый регулятором холостого хода, это составная деталь карбюратора, призванная экономить расход топлива в карбюраторных двигателях внутреннего сгорания. Неисправность электромагнитного клапана и его неправильная работа может приводить к повышенному расходу топлива и к тому, что мотор автомобиля глохнет на холостых оборотах.

Принцип работы электромагнитного клапана карбюратора

Электромагнитный клапан карбюратора призвать регулировать подачу топливной смеси в обход дроссельной заслонки, которая управляется педалью акселератора. На холостом ходу топливо поступает во входной коллектор ДВС через отдельный канал. Именно поэтому электромагнитный клапан также называется регулятором холостого хода автомобиля. Главное назначение клапана — это прекращение подачи топлива в инерционных режимах, что, например, позволяет осуществлять торможение двигателем и движение накатом.

В бензиновых карбюраторных двигателях клапан устанавливается непосредственно в карбюратор и является частью системы экономайзера принудительного холостого хода авто. Управление клапаном осуществляет электронный блок управления системы, при поступлении импульса игла клапана втягивается и закрывает подачу топлива в обход клапана. После того, как мотор заведен, от блока управления подается электропитание и клапан начинает свою работу, которая заключается в двух тактах:

• на первом такте клапан открывается, в результате чего воздух попадает в камеру и смешивается с топливом;
• на втором этапе перекрывается воздушный канал и открывается топливный, в результате чего топливно-воздушная смесь попадает в двигатель.

Движение запорной иглы клапана осуществляется поступающими электрическими импульсами от блока управления. Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается. На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин. Переход в открытое положение происходит тогда, когда обороты двигателя падают ниже 1900 Об/мин. Закрытие и открытие клапана позволяет регулировать поступление топливно-воздушной смеси в мотор и, соответственно, экономить расход бензина в количестве до 5 %. Также принцип работы клапана позволяет снизить износ поршневой группы. Непосредственным последствием работы электромагнитного клапана является и снижение выбросов вредных веществ (CO) в атмосферу, что повышает экологичность автомобиля.

Признаки неисправности электромагнитного клапана карбюратора

Определить неисправность электромагнитного клапана карбюратора можно по нескольким характерным признакам:

• мотор регулярно глохнет на холостых оборотах;
• двигатель глохнет при движении накатом;
• происходит детонация топлива после отключения зажигания.

Определить нестабильность работы электромагнитного клапана также можно по падению оборотов двигателя при включении дополнительной нагрузки (автомагнитолы, фар и т. д.). Таким образом, главным признаком неисправности клапана является нестабильная работа двигателя в холостом режиме.

Проверка клапана

Проверка электромагнитного клапана на правильность его работы можно осуществлять в трех различных режимах:

• при работе двигателя на холостом ходу;
• при торможении двигателем;
• после выключения зажигания.

Общую исправность клапана можно проверить после включения зажигания. Для этого нужно повысить обороты двигателя на холостом ходу до уровня 2100 Об/мин. После пересечения этой отметки должен раздаться характерный щелчок, который означает, что клапан закрылся. После этого можно понижать обороты, как только их количество достигнет 1900 Об/мин, должен вновь раздаться щелчок, означающий, что клапан открылся.

При торможении двигателем, когда остается включенной передача, клапан не должен открываться, даже если обороты двигателя упали ниже 1900 Об/мин. Если в этот момент раздается щелчок, то клапан работает неправильно.

Если после того, как выключено зажигание двигателя, происходят детонации и вибрации, то это означает, что клапан не перекрывает жиклер холостого хода и топливная смесь поступает в двигатель, что также свидетельствует о неисправности электромагнитного клапана.

Также можно элементарно проверить клапан, отсоединив провод питания при заведенном двигателе. Сразу после отсоединения мотор должен заглохнуть.

Можно проверить клапан и полностью отсоединив устройство от карбюратора. После демонтажа клапана его можно подсоединить к аккумуляторной батарее, после этого должен раздаться щелчок, а игла клапана втянуться втянуться в устройство. После отключения питания снова должен раздаться щелчок, а игла выдвинуться.

Проблема с электромагнитным клапаном может заключаться не только в его неисправности, но и в электронном блоке управления и в проводах. Проверить работоспособность провода можно с помощью мультиметра (12 В ± 10%).

Проверка работоспособности блока управления потребует подключения клапана к АКБ с помощью дополнительного провода. Также необходима контрольная лампочка штатного напряжения. Для начала нужно отсоединить питающий провод от клапана и подсоединить его к положительной клемме АКБ. Дополнительный провод также подключается к плюсу аккумулятора. После этого нужно завести мотор, на отсечке в 900 Об/мин контрольная лампа должна загореться, после достижения 2100 Об/мин — потухнуть. При снижении до 1900 Об/мин — вновь загореться. Если такие показатели соблюдены, но двигатель глохнет на холостых оборотах, то, вероятно, неисправность заключается в блоке управления клапаном.

Установка электромагнитного клапана карбюратора

При замене электромагнитного клапана необходимо правильно его настроить, чтобы поступающая топливно-воздушная смесь соответствовала необходимым показателям. Установка производится при заведенном двигателе, так как именно это позволит точно настроить клапан. В карбюраторе клапан находится под крышкой воздушного фильтра, поэтому для демонтажа неисправного электромагнитного клапана сначала нужно снять крышку воздухофильтра.

Для начала нужно рукой завернуть клапан в посадочное гнездо карбюратора и надеть штатный провод, который соединяет клапан с блоком управления. После этого необходимо завести двигатель автомобиля, который будет троить и, возможно, пытаться заглохнуть. Если двигатель все же поддерживает обороты, то дальнейшее закручивание клапана в карбюратор производится с помощью гаечного ключа (на 13 или на 14 в зависимости от типа клапана). Дальнейшая установка производится следующим способом:

• ключ поворачивается на 1–2 см по часовой стрелке, после чего снимается провод;
• если двигатель автомобиля не глохнет, то провод вновь надевается и процедура повторяется;
• как только после снятия провода двигатель глохнет, то клапан установлен в карбюратор правильно.

Установку электромагнитного клапана необходимо проводить осторожно, чтобы не повредить топливный жиклер и посадочное гнездо в карбюраторе. В процессе установки автоматически регулируется размер топливной смеси, поступающей в двигатель, после чего троения и детонации прекращаются. Для точной регулировки можно подтянуть винты «качества» и «количества» на клапане.

Если после нескольких затягиваний клапана и отсоединения провода двигатель по-прежнему не глохнет, то это означает, что топливо поступает в двигатель в обход электромагнитного клапана и необходимо искать неисправность в системе подачи топлива.

Многие владельцы автомобилей с карбюраторными двигателями после выхода электромагнитного клапана из строя просто блокируют его работу или демонтируют его, что решает проблему с двигателем, который перестает глохнуть на холостом ходу. Однако такие действия лишь на первый взгляд является верным решением. Блокировка электромагнитного клапана значительно повышает расход топлива (до 5 %), что при дальнейшей эксплуатации автомобиля обойдется намного дороже.
