Как подключить реле давления схема: Реле давления воды: подключение, регулировка

Содержание

Схема Подключения Реле Давления — tokzamer.ru

Увеличение заводской настройки 1,5 атмосферы уменьшит резервный объем и повысит напор в системе. В остальных случаях перенастройка, как правило, не нужна.


Помимо этого, механическая конструкция способна поддерживать в системе комфортный напор. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает.

Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.
Как подключить реле давления.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Настройка насосной станции состоит из следующих действий: Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Как установить насос для повышения давления воды в квартире.

Именно поэтому его установка осуществляется рядом с гидроаккумулятором.

Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Настройка реле — это самый последний, третий этап.

Тогда лучше всего использовать медный двух или трех жильный провод с диаметром жилы 1.

Реле давления IBO PC-9 и Omnigena Z. Обзор и настройка.

Реле давления воды для насоса: схема подключения, устройство и отзывы

Большой объем содействует тому, что перекачивающий прибор будет включаться реже, впрочем не следует превышать технические возможности системы. Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Максимальное значение давления отключения зависит от напорной характеристики насоса.



Диапазон работы двигателя насоса — 2,5 атмосферы.

Заводские установки давления в распространенных отечественных приборах РДМ-5 имеют диапазон 1,4 — 2,8 бар.

Под защитной крышкой корпуса располагаются две пружины разного размера. Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора.

Если меньший барьер 1,6 атм.

В процессе затягивания гайки данного регулятора вправо будет увеличиваться верхний порог срабатывания, без изменения нижнего. Электромонтажные и регулировочные работы проводят при отключенном от сети оборудовании.

Обязательное требование безопасности — наличие заземления прибора Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. Реле давления для насоса стоит достаточно дешево Управление может быть ручным, и при этом устройство может все время быть во включенном или выключенном состоянии.

Реле с защитой от сухого хода, настраиваем правильно.

Смотрите также: Методика проведения измерения сопротивления изоляции

Функционирование прибора

Такую же конструкцию можно соорудить из других фитингов, но готовый вариант применить проще.

Устройство реле давления для гидроаккумулятора Реле давления управляет работой насоса и регулирует наполнение пневмогидравлического накопителя. Повышая функциональность домашнего водопровода — давление рассчитывается 1,,8 атм.


Выходами у переходника служат отводы для подключения водной магистрали, реле давления и другого оборудования. Рассмотрим подробнее, где применяется и как настроить гидроаккумулятор и реле давления. Главная характеристика такого устройства — номинальное рабочее давление, которое варьируется в пределах 1,,0 бар.

Повысить разницу удастся затягиванием гайки на малой пружине, снизить — уменьшаем натяг. Не упрется ли в другие трубы или сам корпус насоса?

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Максимальное давление отключения агрегата — 5,0 атмосфер. Особенности конструкции Реле давления воды для насоса схема подключения дана ниже — это электронно-механическое оборудование, производящее отключение и запуск насосного агрегата при определенных значениях давления в водопроводной сети. Существует несколько методов подсоединения реле давления к водопроводной сети.


При ослаблении же процесс будет происходить с точностью до наоборот, то есть между ними разница будет увеличиваться или уменьшаться. А если сомневаетесь, вызовите, лучше, электрика! На мембрану направляется сила давления воды, и когда оно падает до минимального значения, пружина ослабляется. Что еще надо знать о регулировке реле давления воды?

Отключаем его от электричества. Поэтому установка в систему надежных и качественных фильтров, особенно при заборе воды из песчаных скважин, не только повысит качество питьевой воды, но и обеспечит надежную и бесперебойную работу насосного оборудования. Теперь следует открыть воду и освободить гидробак. Под ней находятся четыре контакта. Насос должен заполнить накопительную емкость и поднять давление в сети.

Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования. У данных блоков для подключения воды предусмотрен нестандартный вход. Порядок настройки практически не отличается При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения. Как подключить реле давления по воде? Гидроаккумулятор — резервуар, поделенный растягивающейся мембраной на две части.
Обзор и настройка реле давления Italtecnica PM5 G 1/4

Подключение реле давления воды

Грязевик — тоже нужное приспособление, однако его можно монтировать отдельно от насосной станции на трубопроводе.

Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы.

Отсутствие жидкости в системе может быть вызвано следующими причинами: потребление жидкости значительно больше, чем объем колодца или скважины; перебои с поставкой воды в летний период; аварии на водопроводных системах. Подключаем реле к насосу Берем кусок провода. Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле.

Подробный рассказ с иллюстрациями Автор: Дмитрий Белкин Предположим, вы решили заменить реле давления или просто напросто собрать автоматическую насосную станцию из деталей, которые вы купили в магазине, или получили в подарок, или нашли и так далее.

Однако контакты не сразу размыкаются, это происходит лишь в результате перемещения на определенное расстояние, зависящее от степени сжатия малой пружины. Электрическая часть Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Таким образом, продукция отечественного производства оказывается значительно меньше по стоимость, да и по своим характеристикам она практически не уступает западным моделям.

Назначение

Теперь следует открыть воду и освободить гидробак. Так же их можно погружать в воду. Советуем почитать: Автоматика для скважинного насоса Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.

Схема подключения реле давления к системе водоснабжения с погружным скважинным насосом При подключении погружного электронасоса к блоку автоматики реле давления обычно устанавливается на гидравлический аккумулятор подсоединением к выводам 5-входового штуцера. При минимальном показателе она ослабляет пружину, а при максимальном — сжимает. Это значит, что мы все подключили правильно!.

Настройка пружин осуществляется при помощи специальных гаек. Предел допустимых настроечных значений реле зависит от часового расхода и мощности насоса. Ознакомившись с простыми правилами регулировки реле давления воды, а также тонкостями настройки, можно проводить такие работы самостоятельно. Устройство реле давления Предлагаю рассмотреть предназначение элементов, метод работы системы. Как подключать реле давления к системе водоснабжения: В данной схеме подключения при увеличенном расходе жидкость закачивается в систему напрямую, не попадая в гидроаккумулятор.

Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. Если на него монтировать параметры нижнего и верхнего давления, то функционирование оборудования будет осуществляться без возникновения перегрузок, что позволяет значительно продлить период его службы. Обычно берут элемент на четверть дюйма. Перед тем, как браться за подключение реле к электросети, конечно же, все кабели надо отключить от розетки. Похожие статьи по данной теме: Реле давления — виды и подключение к водяному насосу Почему не отключается от источника питания скважинный насос Для чего нужны насосы для повышения давления воды, их виды и выбор Причины поломок и основы ремонта насосов для воды Реле давления для гидроаккумулятора: как правильно установить и настроить Основные элементы автономной насосной станции — насос, накопительная емкость, реле давления для гидроаккумулятора и обратный клапан.


Настройка реле давления для насосной станции.

Подключение реле давления к электросети — RozetkaOnline.COM



Подключать реле давления к электросети необходимо после его установки в систему водоснабжения, а перед этим важно выполнить правильную электропроводку.

Реле давления воды — это по сути выключатель, подающий или отключающий напряжение, например, на погружной насос, нагнетающий в систему водоснабжения дома воду из скважины или колодца. Реле ставится в разрыв питающего провода насоса, общая схема его подключения, выглядит следующим образом:

Подробнее электрическая схема подключения реле давления и все что с ней связано, рассмотрено нами ЗДЕСЬ.

Итак, как видно из схемы, к реле давления подключается трехжильный питающий кабель однофазной сети (фаза, ноль и заземление), а из реле уже выходит аналогичный кабель к насосу, нагнетающему воду в систему.   Встречаются, конечно, и трехфазные приборы и реле давления воды используется соответствующее, но в быту обычно достаточно однофазного.

В водоснабжении частного дома, чаще всего используются именно однофазные поверхностные или погружные насосы, качающие воду из скважины, либо колодца. Электрическая мощность насосов сильно различается в зависимости от требуемой производительности конкретного устройства в конкретных условиях работы.

Обычно, мощность такого бытового насоса не превышает 1,5-2 кВт, соответственно для его подключения требуется кабель с сечением жил 1,5 кв.мм. и защитный автомат линии на 10 Ампер.

Подключать реле давления к электросети обычно принято одним из двух вариантов, каждый из которых имеет свои сильные и слабые стороны:

1. Рядом с местом установки реле давления, на стене, монтируется электрическая розетка, для него. К самому же реле подключается кабель с электрической вилкой на конце.

Это универсальный, чаще всего самый удобный, вариант подключения. Главными недостатками этого способа является необходимость лишних затрат на само устройство розетки, а также возможные проблемы в месте соединения, в условиях соседства с системой водоснабжения дома.

2. Второй вариант самый простой и соответственно самый надежный. В месте установки реле давления, из стены выводится питающий кабель, которым реле и подключается к сети. Таким образом достигается максимальная надежность соединения, т.к. корпус реле давления, как и кабельный ввод в него, обычно герметичны и они надежно защищают место контакта от возможных неблагоприятных воздействий.

К главным же недостаткам такого способа можно отнести повышенные требования к точности выбора места вывода и длины кабеля, а также некоторую возможную сложность в последующем обслуживании. Всегда проще выключить прибор из розетки, чем разбирать и отсоединять провода.

В нашем примере монтажа, выбран второй вариант – кабель, выходящий из стены. Проблема с обслуживанием решена установкой отдельного автоматического выключателя для реле давления в электрическом щите котельной.

Прежде чем подключать к реле питающий кабель, обязательно убедитесь в отсутствии напряжения в месте установки!

Приступаем непосредственно к подключению реле давления к сети, на примере модели Italtecnica TYPE PM/5G.

В первую очередь снимаем защитный пластиковый кожух, для этого необходимо прямой отверткой (шлицевой), открутить крепеж, как показано на изображении ниже

После чего в реле давления через кабельные вводы прокладываются питающий и идущий до насоса кабеля.

В этой модели используются стандартные герметичные кабельные вводы, знакомые многим. Чтобы зафиксировать в них кабель, необходимо сперва открутить пластиковую гайку, затем вставить кабель сперва в неё, а затем через ввод, внутрь реле и в конце затянуть до упора гайку.



Затем, предварительно подготовив – сняв защитную изоляцию, подключаем жилы кабелей в клеммы реле давления, согласно следующей схеме.

Не обращайте внимания, что один из подключаемых кабелей на схеме оканчивается электрической вилкой, в нашем случае вместо него подключается питающий кабель, идущий непрерывно до электрощита.

После соединения проводов и контрольной протяжки всех клемм, у вас должно получится примерно так:

На этом подключение завершено, осталось лишь аккуратно надеть обратно защитный кожух и закрепить.

Теперь, включив подачу электричества, вы сможете проверить работу реле давления воды и отрегулировать его работу.

Как видите, нет ничего сложного в монтаже реле, особенно если четко понимаете принцип его работы.

Если же у вас  остались какие-то вопросы по подключению реле давления к электросети, например, у вас более мощный насос или он трехфазный, или просто другая модель реле, или не знаете, как подвести и какой использовать кабель и розетку — обязательно оставляйте их в комментариях к статье, постараюсь оперативно всем ответить.

правила и схема подключения к водопроводу

Эффективность функционирования водяного насоса напрямую зависит от его центрального компонента – реле давления. Этот элемент многозадачен: он автоматически включает и выключает насосную установку, контролирует подачу воды в оборудование по заданным параметрам, поддерживает необходимое давление в водопроводной сети. По большому счету реле определяет безопасность и качество работы всего водопровода. Именно поэтому его подключение и настройка должны осуществляться по проверенным схемам и с соблюдением всех технических правил. Как? Разбираемся далее.

Подготовительные работы

Первый этап монтажного процесса – подготовительный. Он включает три важных шага.

Первый – выбор места для реле. Специалисты рекомендуют монтировать установку непосредственно у отвода насоса на гидроаккумулятор – здесь практически нивелируется турбулентность водного потока и разница давления. Также обратите внимание, что некоторые устройства имеют ограничения по микроклимату – их можно применять только в отапливаемых помещениях с уровнем влажности не больше 70%.

Второй шаг – определение основных рабочих параметров реле:

  • Минимальное давление – показатель, при котором будет включаться насос с последующим наполнением бака водой.
  • Максимальное давление – показатель, при котором будет выполняться размыкание контактов с дальнейшим отключением насоса.
Схема подключения
  • Диапазон давлений – разница между обозначенными минимальным и максимальным показателями.
  • Предельно высокое давление деактивации насоса.

Учитывайте, что от разницы между минимальным и максимальным показателями давления зависит частота включения насосной станции: чем больше разница, тем реже будет осуществляться включение.

Важно! Минимальное давление должно быть на 0,2 атм выше, нежели давление камеры гидроаккумулятора насосного оборудования.

Третий шаг – регистрация выбранных параметров. Бытовое реле имеет довольно простое строение, поэтому регистрация показателей давление здесь осуществляется при помощи обычных пружин, настраивающихся резьбовыми регуляторами. Как правило, у реле две пружины:

  • большая пружина – позволяет управлять уровнями давлений;
  • маленькая пружина – разрешает определить разницу давлений.

Подключение реле

Перед непосредственным подключением реле уже должны быть смонтированы такие приборы и элементы насосной станции:

  • запорный вентиль;
  • два фильтра очистки;
  • обратный и пробойный клапаны;
  • канализационный слив.

Далее, согласно инструкции со схемой, которая обязательно прилагается к реле, выполняется монтаж устройства. Главные особенности подключения:

Реле давления воды
  1. Сначала на подходящее место на трубопроводе монтируется тройник. Затем к нему подключается штуцер или отводной шланг, переходящий на непосредственно реле давления.
  2. Подключение выполняется на резьбе, поэтому крайне важно качественно загерметизировать резьбовое соединение. Для этого можно использовать ФУМ-ленту.
  3. Учитывайте, что некоторые реле не предполагают вращающегося соединения с трубопроводом – такие приборы оснащаются лишь гайкой, которая жестко закрепляется в корпусе. В данном случае вам нужно будет вращать само реле на тройнике.
  4. Электрическую часть установки необходимо подключать с использованием кабеля, который своим сечением отвечает мощности системы.

Важно! Если в комплекте реле имеется клемма заземления (ее легко определить по наличию символа «земля), обязательно следует установить и заземляющий кабель.

Регулировочные работы

Чтобы в последующем функционирование наносного оборудования не вызывало проблем, после подключения реле нужно отрегулировать работу системы. Особенно это актуально в той ситуации, если вы хотите изменить заводские настройки прибора.

Для начала установите манометр – подключите его в штуцер, к которому присоединили реле. Включите насосную станцию, чтобы накопительный бак начал заполняться водой. Когда манометр продемонстрирует максимальный показатель давления, которое было зарегистрировано ранее, вручную выключите насосную станцию. Если реле заработало раньше времени, на два оборота поверните регулятор большой пружины по часовой стрелке. После этого несколько раз поверните регулятор против стрелки, пока реле давления не сработает на отключение – так вы обозначите верхний порог срабатывания.

Далее откройте любой кран и дождитесь, пока манометр не покажет нижний порог срабатывания. Если реле давления сработало еще в процессе спуска воды, один раз против часовой стрелки поверните регулятор маленькой пружины. Если же реле не сработало, поворачивайте регулятор по часовой стрелке до того момента, пока не услышите характерный щелчок срабатывания.

Реле для глубоководного насоса

После этих двух процедур снова включите насос и проверьте правильность установленного верхнего порога. Если он или занижен, или завышен, произведите окончательную регулировку: вручную выключите установку и вновь прокрутите регулятор, но уже только на пол-оборота. Затем откройте кран и спускайте воду, пока не сработает нижний порог – насосная установка должна включиться.

И в завершение сверьтесь с необходимыми значениями верхнего и нижнего порогов и, если отклонения остались, повторите настройку.

Грамотное подключение реле давления – залог бесперебойной работы насосной станции, поэтому его установка должна производиться максимально квалифицированно. Только соблюдая все вышеупомянутые технические тонкости и требования, можно рассчитывать на обеспечение функциональности столь многозадачного реле и, как следствие, – даже всей водопроводной системы. Так что подходите к вопросу максимально ответственно.

Как подключить реле давления воды: видео

Реле давления воды: фото

как подключить датчик, установка к погружному насосу

Благодаря схеме можно легко выполнить подключение реле давления воды для насоса

Реле давления воды для насоса, схема подключения которого достаточно простая, обязательно требуется для организации системы водоснабжения дачного участка или частного дома. Устройство водоснабжения для дачи состоит из различного оборудования, датчиков и механизмов. Однако эффективное ее функционирование зависит от реле давления, предназначенного для насосного оборудования.

Содержание статьи

Схема подключения

Чтобы выполнить монтаж и настройку агрегата, потребуется схема подключения, а также понимание принципов работы. Для функционирования системы водопровода в автономном режиме нужно, чтобы включение и остановка оборудования происходили в автономном режиме. Контролирование функционирования насосной станции поможет обеспечить реле. Это устройство выполнено в виде блока управления.

Перед подключением реле давления стоит тщательно изучить теорию

Для обеспечения требуемой работоспособности изделие обязательно нужно правильно:

  • Установить;
  • Подсоединить;
  • Подключить;
  • Настроить;
  • Эксплуатировать.

Внутри него находятся 2 пружины, регулирующие уровень давления. Реле подключается к гидроаккумулятору. Забор воды в емкость происходит до того времени, пока давление не достигает установленного на реле уровня. В результате этого контакты размыкаются и насос сразу же отключается.

Чтобы подключить реле, обязательно нужно присоединить оборудование к насосу и обеспечить подачу электрического тока.

Конструкция подобного прибора выполнена в виде небольшого блока с пружинами, который помогает регулировать давление. К пружинам присоединена мембрана, регулирующая перепады. Благодаря применению в системе водопровода реле возможно обеспечивать регулярное давление, требуемое для комфортного водоснабжения. При этом функционирование насоса осуществляется в автоматическом режиме. Если на него монтировать параметры нижнего и верхнего давления, то функционирование оборудования будет осуществляться без возникновения перегрузок, что позволяет значительно продлить период его службы.

Правила подсоединения датчика давления воды

Качественная работа насосной водяной станции зависит от множества различных параметров и его составляющих, среди которых основным элементом считается реле. Основная его задача заключается в автоматическом функционировании оборудования.

В случае если реле применяется для скважинного водяного насоса, устройство будет работать в таком порядке:

  • Насос осуществляет закачивание воды;
  • Повышается давление воды;
  • Когда давление достигает критического уровня, включается реле;
  • Вода расходуется.

В результате этого происходит постепенное уменьшение давления. Когда оно опускается к нижнему уровню, реле срабатывает и подается сигнал на включение насоса. Переходя к монтированию насосной станции, требуется выполнить настройку автоматики.

Чтобы подключить реле давления, не нужно иметь особых навыков

Кроме того, это позволяет контролировать подачу воды в бак по заранее установленным параметрам.

Соблюдение всех требований дает возможность обеспечить результативную работу системы водоснабжения и уменьшить вероятность возникновения поломки для всех устройств. Чтобы параметры автономной системы водоснабжения могли регулироваться в автоматическом режиме, применяются различные устройства, в частности, датчик давления. Он позволяет работать в режиме автомат.

Блок автоматики состоит из:

  • Манометра;
  • Реле давления;
  • Фитинга.

Чтобы устройство правильно функционировало, подключение должно осуществляться так, чтобы избежать его турбулентности и скачков. Именно поэтому его установка осуществляется рядом с гидроаккумулятором. Датчики сигнализируют о текущем уровне давления и выводят данные на контрольные приборы, самым простым из которых считается манометр. Таким образом, монтируя датчик давления воды, обеспечивают стабильность функционирования водопровода. Кроме того, он помогает обеспечить защиту элементов его оснащения от отрицательных факторов, в частности, таких, как гидравлические удары.

Инструкция по подключению

Подключать реле давления можно к поверхностному и погружному глубинному насосу. Присоединение к электросети осуществляется после установки его в систему водоснабжения. Однако перед этим очень важно выполнить правильную электропроводку.

Наибольшей популярностью пользуется насос «Малыш», так как он достаточно функциональный, но при этом имеет небольшие размеры.

Реле давления воды – пусковое устройство, подающее напряжение в насосную систему. Электрическая мощность насосов может быть совершенно любой и различается в зависимости от требуемой производительности каждого конкретного прибора. Подключать реле давления можно различными способами, каждый из которых имеет свои плюсы и минусы.

Для подключения реле нужно:

  • Рядом с местом монтажа установить на стене розетку;
  • Подключить кабель с электрической вилкой;
  • Присоединить к насосу.
Реле давления воды для насоса продается в любом специализированном магазине или в интернете

Это наиболее универсальный и один из самых удобных способов подключения. Однако он имеет и определенные недостатки. В частности, требуются дополнительные затраты на само устройство розетки, а также могут возникнуть проблемы в области соединения. В месте монтирования реле из стены нужно вывести питающий кабель, который и выполнит подключение к сети. Таким образом достигается максимальная надежность соединения, так как кабель и корпус реле в основном герметичны и надежно защищают место контакта от неблагоприятного воздействия.

Подбор насоса

К водопроводу подключается множество приборов и устройств, именно поэтому требуется обеспечение достаточного давления. Однако при давлении 7 атм определенные элементы водопроводной системы могут повреждаться. Поэтому оно обязательно должно находиться в установленных пределах и быть стабильным.

Именно поэтому нужно правильно подобрать насос, типы которого различаются по таким параметрам, как:

  • Тип управления;
  • Допустимая температура воды в трубах;
  • Способ охлаждения.
Реле давления для насоса стоит достаточно дешево

Управление может быть ручным, и при этом устройство может все время быть во включенном или выключенном состоянии. Нужно следить лишь за тем, чтобы в системе находилась вода, так как в противном случае исправность прибора не гарантируется, он может просто сгореть от перегрева.

Именно поэтому подобный аппарат включается только для осуществления разовых операций.

Система с автоматическим управлением включает аппарат, когда в этом возникает надобность. Кроме того, важно учитывать максимально допустимую температуру воды в трубах. Именно поэтому при приобретении насоса нужно учитывать то, что оборудование должно подходить для транспортирования холодной и горячей воды.

Правильно подобранное реле давления позволяет обеспечить нормальное функционирование системы водоснабжения.

Реле давления серии РДН для насосов.

Реле давления серии РДН предназначены для управления электродвигателем насоса в автоматическом режиме по установленным диапазонам давления. Основные задачи, которые помогают решать реле давления РДН – это:

  • Защита насосов от сухого хода.
  • Автоматизация подпитки контуров водоснабжения.
  • Автоматическое заполнение или опорожнение емкостей (контроль уровня жидкостей).
  • Поддержание необходимого рабочего давления в гидроаккумуляторах систем водоснабжения.
  • Другие задачи, где требуется управление нагрузкой по установленным диапазонам давления в системе.

Рабочая среда: вода и другие неагрессивные жидкости. Траб.среды -5…+80 °C.

Отличительные особенности реле давления РДН:

  • РДН-1Т16 – это недорогое и простое в эксплуатации реле давления. Наиболее оптимально подходит для поддержания давления в емкостях и использования его в качестве устройства сигнализации. К данной модели реле применим принцип «установил, настроил и забыл».
  • РДН-1Т10Р – это более универсальная модель реле давления, которая снабжена ручным выключателем. Он позволяет принудительно отключать питание от электродвигателя насоса. Переключатель имеет 2 положения «AUTO» и «OFF». В положение «AUTO» реле управляет насосом в автоматическом режиме по установленным диапазонам давления. В положение «OFF» питание с электродвигателя насоса отключено, и насос не включится при любом давлении в системе. Наличие внутри данной серии модели реле с нормально разомкнутой группой контактов позволяет использовать их для защиты насосов от сухого хода.




Для ввода реле серии РДН в эксплуатацию необходимо:

  • Подключить реле к системе через порт G1/4”.
  • Подключить цепи управления электродвигателем насоса к контактам реле (напрямую(1) или через сетевой контактор).
  • Настроить верхний и нижний порог срабатывания с помощью регулировочных винтов под крышкой реле, если Ваше рабочее давления отличается от заводской настройки реле.

(1) — перед подключением убедитесь, что ток потребления электродвигателя не превышает максимально допустимый ток контактов реле.






Технические характеристики реле давления серии РДК:

Наименование Фото Pраб. max
бар
Диапазон
настройки, бар
Заводская настройка(2), бар Дифференциал, бар Кол-во
портов,
(резьба)
Кол-во и тип
контактов
Мощность контактов, А
для категории применения нагрузки
АС-3 (трехфазные эл. двигатели)
Тип конструктивного исполнения корпуса 10 с выключателем «Рычаг»
РДН-1Т10Р-2 7 2…7 4…6 1,5…2,5
(настраиваемый)
1 порт
(1/4” NPT внутр. )
2 NC 12 А / 240 VAC
РДН-1Т10Р-2/НО 7 2…7 4…6 1,5…2,5
(настраиваемый)
1 порт
(1/4” NPT внутр.)
2 NO 12 А / 240 VAC
Тип конструктивного исполнения корпуса 16 без выключателя
РДН-1Т16-1 5,6 1,4…5,6 3…4 1…2,5
(настраиваемый)
1 порт
(1/4” NPT внутр.)
2 NC 9 А / 230 VAC

(2) — реле давления серии РДН поставляются с уже настроенными, наиболее часто используемыми порогами срабатывания (3. ..4 и 4…6 бар).

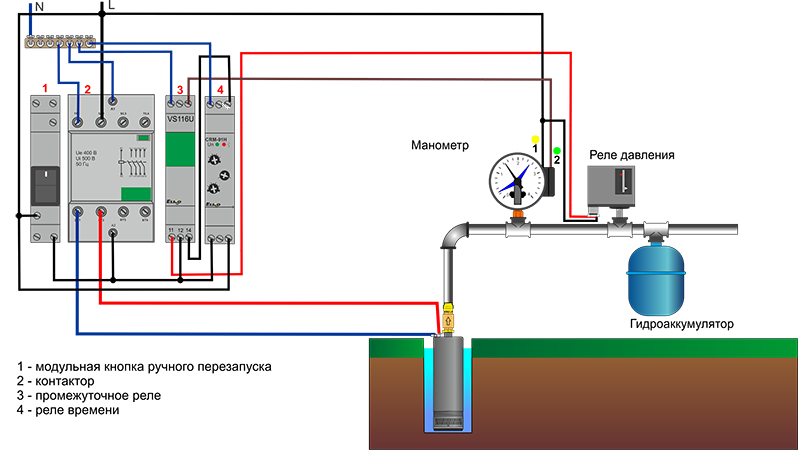

Примеры применения реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода:

Необходимое оборудование:



  1. Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 для поддержания давления в гидроаккумуляторе.
  2. Реле давления РДН-1Т10Р-2/НО для защиты наоса от сухого хода.
  3. Реле времени AT8N с колодкой PYF029-BE для создания временной задержки.
  4. Контактор серии LC1E, соответствующий мощности насоса, для запуска электродвигателя насоса.

Монтаж и подключение:

  • Реле давления РДН-1Т16-1 или РДН-1Т10Р-2 устанавливаются непосредственно на гидроаккумулятор.
  • Питание электродвигателя насоса подключается через сетевой контактор серии LC1E.
  • Затем настраиваются верхний и нижний пороги срабатывания реле давления РДН-1Т16-1 / РДН-1Т10Р-2 (для жилого дома например 3 бара нижний порог и 4 бара верхний порог).
  • Реле давления РДН-1Т10Р-2/НО устанавливается на подающем трубопроводе до обратного клапана гидроаккумулятора.
  • Верхний порог срабатывания реле давления РДН-1Т10Р-2/НО устанавливается ниже 3-х бар (приблизительно 2…2,5 бара).
  • Цепи управления контактором LC1E подключаются через контакты таймера AT8N и двух реле давления (см. рис. 1).

Алгоритм работы:

  • При снижении давления в гидроаккумуляторе ниже установленного порога, реле давления РДН-1Т16-1 / РДН-1Т10Р-2 подает питание на схему управления и запускает насос.
  • Реле времени AT8N отсчитывает временной промежуток, в течение которого насос нагнетает давление в подающем трубопроводе, а затем пытается отключить насос.
  • Если за время выдержки на реле времени насос не нагнетает необходимое давление в подающем трубопроводе (например, по причине порыва подающего трубопровода или отсутствия воды в скважине), то реле давления РДН-1Т10Р-2/НО блокирует работу насоса.
  • При увеличении давления в гидроаккумуляторе до установленного верхнего порога реле давления РДН-1Т16-1 / РДН-1Т10Р-2 выключает насос.



Рис.1 Использование реле давления серии РДН для поддержания давления в системе водоснабжения жилого дома и защита насоса от сухого хода.






Настройка порогов срабатывания реле давления серии РДН:

Если заводской диапазон настройки порогов срабатывания Вам подходит, то для ввода реле давления в эксплуатацию его нужно только установить и подключить цепи управления. Если Вам не подходят заводские настройки реле давления, то для установки верхнего и нижнего порогов срабатывания необходимо снять крышку реле и ориентируясь на показания манометра настроить сначала верхний порог срабатывания, а затем нижний порог срабатывания (дифференциал). Для настройки порогов срабатывания используются регулировочные винты с пружинами (см. таблицу ниже).

Модель реле Диапазон настройки дифференциала, бар Регулировочные винты
РДН-1Т10Р 1,5…2,5

РДН-1Т16 1,5…2,5







Схемы подключения реле давления серии РДН:

Реле давления серии РДН используются преимущественно для работы с однофазной нагрузкой т.к. имеют только две группы контактов. Допускается также использование реле давления серии РДН для управления трехфазной нагрузкой. Но при использовании такой схемы, когда реле выключено, одна фаза остается постоянно подключенной к нагрузке и нагрузка полностью не отключается от питающей сети. Соответствующие схемы подключения приведены ниже.



Рис.2 Схема подключения однофазной нагрузки к реле давления серии РДН.



Рис.3 Схема подключения трехфазной нагрузки к реле давления серии РДН.






Габаритные размеры реле давления серии РДН:

РДН-1Т10Р

РДН-1Т16




Расшифровка обозначения реле давления серии РДН:


Реле давления воды для насоса схема подключения и принцип работы

Автономная система подачи воды в частный дом является сложным комплексным механизмом, функционирующим за счет насосной станции. Последняя отвечает за перетоки воды из колодца или скважины в водопроводную систему. Важно выполнить правильно настройку и подключение реле давления к погружному насосу, чтобы обеспечить эффективную работу всего комплекса.

Функционирование прибора

Большинство насосных станций комплектуется автоматическими устройствами. Такое решение повышает степень автономности водопровода. Отпадет необходимость в визуальном контроле за уровнем воды в гидробаке.

Визуально реле давления для погружного и поверхностного насоса выглядит в виде устройства в пластиковом корпусе. Внутри вмонтированы две пружины, отвечающие за пиковые значения давления, когда необходимо подключаться/отключаться насосу.

Схема устройства реле давления воды для насоса

Зачастую используется схема подключения реле давления к гидроаккумулятору, который представляет собой полость с водой, а также с резиновой воздушной грушей. Стенки груши оказывают давление на воду, как только сопротивление снижается, то это является сигналом для докачки жидкости. Используется гидроаккумулятор мембранного типа. Принцип работы его практически такой же, но воздушная полость образуется за счет разделения емкости на две части специальной пластичной мембраной.

Устройство реле давления воды

Так как грамотная регулировка предельных значений давления проводится в индивидуальном режиме, то благодаря данной операции удается существенно снизить нагрузку на гидравлическое оборудование, обеспечивая ему перерывы. Установка реле давления воды для насоса снижается износ оборудования и продлевается срок его бесперебойной работы.

В бытовых условиях можно не использовать дорогостоящую электронику, которая может обходиться без применения накопительных баков. Свою эффективность доказала схема подключения скважинного насоса с реле давления, использующего двухконтактную конструкцию.

Принцип работы

Функции агрегата заключаются в следующем:

  • находится все время в подключенном к системе состоянии для мониторинга текущего уровня жидкости;
  • при выявлении понижения давления в баке, когда из полости уходит жидкость, на определенном значении давления запускается подкачка от погружного насоса;
  • после достижения рабочего предельного значения давления электрическая цепь размыкается, и подкачка останавливается.

Данный алгоритм работы закладывается во все модели подобных установок. Количество циклов подкачки от погружного насоса можно снизить, если установить больший интервал между предельными значениями давления.

Правильные монтажные работы

Минимизировать скачки давления и влияние гидравлической турбулентности удастся за счет монтажа реле в максимальной близости к глубинному насосу и гидроаккумулятору. Важно ознакомиться с инструкцией, заготовленной производителем, так как она содержит важную информацию о способе монтажа. Некоторые модели датчиков разрешено ставить исключительно в отапливаемых помещениях для правильной работы.

Схема подключения реле давления с поверхностной помпой практически неотличима от аналогичной схемы, но с погружным агрегатом. Небольшие отличия есть только в последовательности расположения отдельных элементов.

Схема подключения реле давления воды и насосной станции с поверхностным насосом

Более простая схема подключения скважинного насоса с реле давления, если используется поверхностный насос. Применяется блочная установка, что подразумевает комплексный монтаж с насосом, в котором присутствует специальный штуцер для соединения датчика. При этом комплект уже содержит обратный клапан с фильтром грубой очистки.

Когда подразумевается наличие погружного насоса в системе, а аквабак располагается в кессоне, около оголовка скважины, то необходимо запасаться датчиком с герметичным водозащитным корпусом. Такие модели можно даже погружать на некоторую глубину в колодец.

Монтаж состоит из трех этапов, которые должны выполняться в строгой последовательности:

  • автоматика сопрягается с водопроводной системой;
  • к электроклемам подключается проводка;
  • система настраивается по оптимальным параметрам.

Существует несколько способов подключения автоматики, но в большинстве случаев на практике применяют один из двух проверенных вариантов:

  1. В первом варианте монтаж выполняется на одном из участков магистрального трубопровода. Во время выполнения работ строго соблюдаются рекомендации производителя, указанные в документации гидравлических компонентов конструкции. Для процесса необходимо установить тройник, одним из концов которого является штуцер-переходник. Последний можно заменить отводным жестким шлангом.

Определив место врезки, обеспечиваем надежное резьбовое соединение благодаря полиамидной нити Тангит Uni Lock. Относительно высокая стоимость оправдана отличными эксплуатационными характеристиками.

Схема подключения реле давления воды к погружному насосу

  1. Во втором случае задействуется спецштуцер, имеющий пять патрубков. На все отводы крепятся следующие элементы:
  • датчик,
  • выходной трубопровод от глубинного насоса,
  • подающий трубопровод для дома,
  • манометр для контроля давления,
  • гидроаккумулятор.

По завершении монтажа датчик сопрягается с насосом, а затем подводится электропитание.

ВИДЕО: Как настроить автоматику

Тонкости подключения

Во всех используемых способов подключения важно необходимо придерживаться общих правил, способствующих получению максимально эффективного результата:

  • Резьбовые сопряжения должны быть максимально качественно герметизированы с использованием современных эффективных средств: полиамидной нити или ФУМ-ленты.

Последовательность подключенных элементов

  • Удобно работать с реле, когда оно располагается в открытой зоне и способно вращаться на патрубке.
  • Соединительные электрокабели выбирают исходя из значения мощности насосного оборудования. Так как оно редко превышает 2 кВт, то подойдут провода, имеющие сечение не менее 2,5 мм.
  • На корпусе прибора должна содержаться маркировка, помогающая правильно соединить кабель. В некоторых моделях можно узнать схему из прилагающейся инструкции.
  • При наличии вывода с заземлением необходимо в обязательном порядке произвести его подключение.

Разница между пиковыми значениями давления для прибора в большинстве случаев составляет 1,4 атм.

ВИДЕО: Одна из причин отказа в работе реле регулятора давления воды

Как корректно настроить работу

Для настройки прибора стоит воспользоваться пошаговой инструкцией:

  1. Из системы удаляем воду через сливной вентиль. На реле снимаем верхнюю часть корпуса.
  2. Пускаем насос на подпитку системы.
  3. При отключении насоса фиксируем значение показания манометра. Это станет пиковым максимальным параметром.
  4. Открываем один из дальних кранов потребителей для выведения жидкости из системы. По истечении небольшого промежутка времени запустится снова подпитка насоса.

Отмечаем текущее значение на манометре, что будет соответствовать нижнему пику давления. Находим разницу между показаниями.

  1. Если сила напора из крана является неудовлетворительной, то повышаем нижний порог давления. В подобной ситуации предварительно откидываем напряжение от блоки и подтягиваем гайку на крупной пружине. Если же напор был чрезмерно большой, то отпускаем натяг гайки.
  2. Рекомендуется подгонять разницу между пиковыми значениями в интервал, равный 1,4 атм. Повысить разницу удастся затягиванием гайки на малой пружине, снизить – уменьшаем натяг.
  3. Добиваемся наиболее комфортной работы аппаратуры, проверяя эмпирически значения в системе.

Кроме первичных настроек, необходимо регулярно, не реже чем раз в квартал, контролировать рабочие параметры водопроводной системы. При необходимости сливают воду и сверяют давление в воздушной полости.

ВИДЕО: Что еще будет интересно узнать о реле давления

Реле давления для насосной станции XPS-2-AUTO

Реле давления Jemix XPS-2-AUTO используется только в системах водоснабжения для поддержания определённого давления в автоматическом режиме.

Устройство реле давления Jemix XPS-2-AUTO


Технические характеристики реле давления Jemix XPS-2-AUTO

Давление включения — 1,4 бар
Давление отключения — 2,8 бар
Рабочая температура — до +45 оС
Диаметр подключения — 1/4″ (внутренняя резьба)
Минимальное рабочее давление — 0,7-0,9 бар
Стандарт защиты- IP20


Принцип действия реле давления Jemix XPS-2-AUTO

Реле давления Jemix XPS-2-AUTO представляет собой 2-х контактное реле замыкания и размыкания электрических цепей, срабатывающее по давлению воды.

Реле давления Jemix XPS-2-AUTO имеет 3 режима:
1. AUTO — основной режим работы,
2. START — режим первоначального запуска,
3. OFF — режим принудительного отключения.

Реле давления XPS-2-AUTO имеет защиту от «сухого хода», которая срабатывает (отключает насос) при критически низком или полном отсутствии давления воды в системе.

Принцип работы — при малом давлении в системе водоснабжения контакты реле замкнуты, то есть через них проходит электрический ток на насос (насос работает), после повышения давления в системе сверх установленного значения контакты реле размыкаются, цепь разрывается (насос не работает).

После монтажа реле давления в систему, необходимо произвести настройку реле по давлению в нужном диапазоне или оставить заводские установки. Настроенное реле давления работает в автоматическом режиме.

Монтаж реле давления Jemix XPS-2-AUTO

С помощью гайки подключения к насосу, подключите реле к магистрали водоснабжения или к насосу (переходнику насоса).
Подключение электрических проводов от сети питания производится к клеммам L1 и L2. Провода от насоса подключаются к клеммам M1 и M2.

Регулировка реле давления Jemix XPS-2-AUTO

Перед началом регулировки, снимите пластиковую крышку корпуса.
Регулировка нижнего предела давления осуществляется гайкой (1), фиксирующей положение пружины. Для того, чтобы увеличить значение уровня нижнего предела давления необходимо закручивать гайку по часовой стрелке. Для того, чтобы уменьшить значение нижнего предела уровня давления – нужно отвернуть гайку против часовой стрелки, тем самым, ослабив пружину.
Гайка (2) предназначена для регулировки дельты (разницы) между нижним и верхним пределами давления.
Пример: если вам необходимо поднять давление отключения насоса до 3,5 атм., оставив давление включения прежним (1,4 атм.), поступайте следующим образом.
Вращением гайки 1 по часовой стрелке, поднимите давление отключения насоса до требуемой величины, при этом на такую же величину увеличится давление включение насоса. Далее, вращением гайки 2 по часовой стрелке добиваемся того, что давление включения насоса вновь становится равным 1, 4 атм.

Как установить и подключить реле давления

Если у вас есть собственная система водоснабжения из колодца, реле давления является ее неотъемлемой частью. Реле давления сообщает насосу, который подает воду в ваш дом, когда нужно включать и выключать. Когда давление в системе упадет до заданного низкого значения, насос включится (обычно называемое давлением включения). Когда давление в системе поднимается до заданного максимального значения, насос отключается (обычно это называется давлением отключения).Их можно подключить к сети 115 или 230 вольт.

Осторожно! Электричество может быть очень опасным , , особенно если у вас нет опыта. Всегда соблюдайте осторожность при работе с электричеством и выключайте источники питания / автоматические выключатели при тестировании компонентов или выполнении любых регулировок в электрической системе. Если вы не уверены на 100%, что сможете безопасно выполнить любой из этих тестов, обратитесь к профессионалу.

Обладая базовыми электрическими знаниями, реле давления может быть установлено и подключено с помощью нескольких инструментов и материалов.

Необходимые инструменты и материал: отвертка, кусачки, плоскогубцы или аналогичный материал, тефлоновая лента

Дополнительно: вилочные соединители, зажимы, перманентный маркер

  1. Отключите питание насоса на главной панели.
  2. Проверьте проводку от главной панели, чтобы убедиться, что питание отключено.
  3. Слейте всю воду под давлением из системы через штуцер для шланга на тройнике бака или ближайший кран.
  4. Если вы заменяете старый переключатель, удалите существующие провода и удалите старый переключатель из системы.
  5. Закрепите новый переключатель на струйном насосе или установите на трубопровод существующей системы погружных скважинных насосов. Используйте тефлоновую ленту на входе реле давления, чтобы предотвратить утечки. Щелкните здесь, чтобы просмотреть видео Как правильно нанести тефлоновую ленту
  6. Снимите крышку нового реле давления с помощью плоскогубцев и отложите в сторону. Схема подключения обычно находится на внутренней стороне крышки.
  7. Ослабьте (не снимайте) винты на клемме реле давления с помощью отвертки, повернув против часовой стрелки.
  8. Пропустите провода от двигателя насоса и основного источника питания через отверстия с обеих сторон переключателя.
  9. Подсоедините провода двигателя насоса к двум клеммам в центре, помеченным «M» или «Нагрузка» (T1 / T2). Присоедините провод заземления к зеленому винту заземления.

  10. Подключите источник питания от главного выключателя к внешним клеммам, обозначенным «Line» (L1 / L2). Присоедините провод заземления к зеленому винту заземления.

  11. Установите на место крышку переключателя и снова подключите питание.
  12. Проверьте реле давления в течение нескольких циклов, чтобы убедиться, что оно работает правильно.

Хотите узнать больше о реле давления? Нажмите ниже, чтобы посмотреть наши видеоролики RC Worst на YouTube.

Устранение неисправностей и обслуживание реле давления

Выключатель низкого давления воды | Реле давления Square D M4 с отсечкой по низкому давлению

Как отрегулировать реле давления

У вас есть дополнительные вопросы о реле давления или других частях вашей системы водоснабжения? В таком случае звоните нашим специалистам по номеру 855.329,4519.

Как подключить, проверить и установить реле давления

Реле давления

обычно используются во многих аэрокосмических, оборонных и промышленных приложениях для обеспечения систем с возможностью включения или выключения — в направлении подъема или падения жидкости под давлением. Понимание того, как правильно управлять этими переключателями, может быть полезным при выборе решения для данной операции. В следующем руководстве будут рассмотрены передовые методы и шаги по устранению неполадок новейших конструкций реле давления.

Как подключить реле давления

Подключение реле давления — довольно простой процесс, и для его выполнения требуется всего несколько инструментов. Прежде чем мы научимся подключать реле давления, важно определить основные части. Мы включили электрическую схему, чтобы проиллюстрировать раму и конструкцию каждого компонента. Модель демонстрирует наши реле давления с алюминиевым манометром 6900GE и 6900PE, разработанные специально для опасных сред. Выключатели часто используются в качестве основного режима для размыкания и замыкания электрической цепи.Электропроводка может быть изменена с одиночных замыкающих и размыкающих цепей на многократные замыкающие и размыкающие цепи. Хотя механика довольно проста, необходимо выбрать правильную схему для правильного применения. Давайте подробнее рассмотрим каждый стиль схемы и то, как его можно использовать в системе.

Подключение однополюсного двухпозиционного переключателя

Однополюсные контакты реле давления с двойным ходом (SPDT) используются для подачи питания от одного источника на два отдельных соединения. Нормально разомкнутые (NO) переключатели образуют разомкнутую цепь при нормальном подключении или подключении по умолчанию, в то время как нормально замкнутые (NC) переключатели делают обратное.Микровыключатели обычно находятся в исходном состоянии нормально замкнутого соединения, что означает, что красный провод подключен к коричневому проводу. Но при срабатывании реле давления микровыключатель изменится с нормально замкнутого, красно-коричневого, на нормально разомкнутый или сине-коричневый. После выключения переключателя он вернется в исходное состояние NC-соединения.

Двухполюсный двухпозиционный переключатель, проводка

Кроме того, двухполюсные, двухпозиционные переключающие контакты (DPDT) имеют один вход и четыре выхода.Этот тип конфигурации позволяет входу иметь два соответствующих выхода, к которым он подключается. Когда реле давления находится в исходном состоянии, NC имеет одно общее, одно красно-коричневое проводное соединение, а также два нормально замкнутых общих, два черно-желтых проводных соединения. Реле давления срабатывает, когда микровыключатель переключается на НЕТ одно общее, одно сине-коричневое соединение на два НЕТ общих, два желто-пурпурных соединения. Так же, как SPDT, реле давления вернется в исходное состояние при отключении.

Как установить реле давления

После подключения реле давления вы затем прикрутите его к напорной линии с помощью гаечного ключа на соединение с шестигранной гайкой (которое находится в верхней части резьбы технологического соединения). Не забудьте плотно сжать охватываемую трубу с прилагаемой силой. Вот еще несколько вещей, которые следует учитывать при установке реле давления.

    • Блоки можно установить в любом положении на плоской поверхности с помощью двух монтажных отверстий и винтов M5 длиной не менее 50 мм.
    • Большинство этих агрегатов имеют порты с внутренней резьбой, которые подходят для подсоединения к ниппелям или каналам National Pipe Tapered (NPT) с ограниченным крутящим моментом при установке 12 футов. Мы также рекомендуем использовать для этого процесса соединение или гибкую трубку.
    • Обязательно избегайте чрезмерного вращения всех резьбовых соединений.
    • Герметизирующий состав для стыков труб является предпочтительным методом по сравнению с тефлоновой лентой.Однако приемлемы оба способа, поскольку они предотвращают попадание уплотнительного материала в реле давления или водопровод.

Как проверить реле давления

Проверка реле давления — важный шаг в обеспечении качества работы и безопасности вашего оборудования. Вы будете следовать тем же шагам из процесса установки реле давления, за исключением испытательного стенда.

Настройка и тестирование

Шаг 1: Подключите реле давления к источнику.Наиболее распространенные типы источников давления — это насос, компрессор или воздушный резервуар. Если вы используете компрессор или насос, включите его, чтобы сбросить давление через трубопровод, подключенный к ряду выпускных отверстий коллектора, ведущих к считывателю давления или манометру и переключателю. Манометр обеспечит считывание того же давления, которое применяется к переключателю, подтверждая его точки срабатывания и срабатывания. На этом этапе в окружающую среду не попадает ни воздух, ни масло. Шаг 2: Установите реле давления, подключив его к световому коробу с электрическим соединением.Когда ваш переключатель прикреплен к лайтбоксу и активируется, он изменит цвет с красного на зеленый. После деактивации цвет переключателя изменится с зеленого на красный. Шаг 3: После того, как все настроено, вы готовы оказать давление на переключатель. Затем поверните клапан, чтобы воздух или масло попали в систему. Как и в предыдущем шаге, вы узнаете, когда он сработает, когда увидите, что цвет индикатора изменился с красного на зеленый. Затем следует проверить манометр, чтобы записать его показания и подтвердить срабатывание.Наконец, закройте клапан, чтобы реле не получало давления. По мере снижения давления он выйдет за пределы зоны нечувствительности и полностью отключится. Необходимо следить за манометром, чтобы записать его показания и подтвердить отключение. К этому времени давление сбрасывается до уровня окружающей среды.

Замена и регулировка реле давления

Замена реле давления очень похожа на метод его установки, за исключением того, что он выполняется в обратном порядке. Просто отсоедините соединение и снимите реле давления с его линии.Хотя настройки давления регулируются внутри, это не применимо, если единицы измерения фиксированы. Если электрическую цепь нельзя использовать для тестирования, отключите питание и используйте подходящий тестер цепей или световой короб. Чтобы отрегулировать реле давления, ослабьте его крышку доступа и поверните регулировочный винт с помощью паза для отвертки, как показано на рисунке. Затем вы можете повернуть его по часовой стрелке, чтобы увеличить настройки, или поверните против часовой стрелки, чтобы уменьшить настройку. После того, как вы закончили регулировку переключателя, снова затяните крышку доступа, снова подключите электрическую цепь и верните питание на устройство.Чтобы узнать больше о реле давления CCS и о том, как они работают в вашей отрасли, ознакомьтесь с нашей страницей продукта или свяжитесь с нами напрямую.

Страница не найдена — Water Source USA

В этом месте ничего не было найдено. Попробуйте поискать или просмотрите ссылки ниже.

Искать: Поиск

Рекомендуемые товары

  • Прозрачный корпус осадочного фильтра

    8,00 долл. США В корзину
  • Манометр 200 PSI

    $ ​​13.99 В корзину

Категории продуктов

Категории продуктов

  • Морозостойкие гидранты и аксессуары для дворов (45)
    • Запасные части для голубых морозостойких складских гидрантов (15)
    • Запасные части для гидранта для защиты от замерзания (0)
    • Морозостойкие дворовые гидранты (5)
    • Зеленые запасные части гидранта для защиты от замерзания (15)
    • Принадлежности для гидранта (11)
      • Комплекты дренажных трубок (2)
      • Колено гидранта (3)
      • Подвеска для шланга гидранта (0)
      • Тройники гидранта (5)
      • Вакуумный выключатель (1)
    • Запасные части гидранта для защиты от замораживания во дворе (16)
  • Вставные фитинги (39)
    • Переходники с внутренней резьбой (2)
    • Колено гидранта (3)
    • Тройники гидранта (5)
    • Вставные муфты (11)
      • Латунные вставные муфты (5)
      • Муфты со стальной вставкой (6)
    • Переходники с наружной резьбой (18)
      • Переходники с наружной резьбой из латуни (5)
      • Удлиненные вставные переходники с наружной резьбой (2)
      • Переходники с наружной резьбой и тросовой петлей (3)
      • Переходник увеличивающий и увеличивающий с наружной резьбой (2)
      • Стальные переходники с наружной резьбой (6)
  • Насос питчера и запасные части (6)
    • Насос питчера (1)
    • Кожа для кувшинов (3)
    • Ремкомплекты для кувшинного насоса (3)
  • Насосы (25)
    • Специальные насосы и запасные части (5)
      • Насос для полива газонов и насос для полива газонов Запасные части (3)
      • Другие специальные насосы (2)
      • Сменные рабочие колеса для специальных насосов (0)
    • Водоотливные насосы и запасные части (4)
      • Отстойники для замены рабочих колес (2)
      • Водосливные насосы (2)
    • Перекачивающий насос и запасные части (12)
      • Запасные части перекачивающего насоса (10)
      • Перекачивающие насосы (2)
    • Вспомогательные насосы и запасные части (4)
      • Запасные части вспомогательного насоса (3)
      • Коммунальные насосы (1)
  • Принадлежности для отстойника / канализационного насоса (8)
    • Гибкий соединитель труб (0)
    • Поплавковые переключатели (5)
    • Комплект шлангов (0)
    • Обратные клапаны поддона / сточных вод (3)
  • Без категории (0)
  • Фильтрация воды (16)
  • Смягчитель воды (0)
  • Принадлежности для колодцев (63)
    • Воздушные клапаны (2)
    • Регуляторы расхода воздуха (4)
    • Защитные ограждения кабеля (1)
    • Обратные клапаны (12)
      • Обратные клапаны из латуни (7)
      • Пластиковые обратные клапаны (5)
    • Комплект для сращивания компрессионных соединений (1)
    • Разгрузочные деревья для грунтовки (0)
    • Приемные клапаны (11)
      • Приемные клапаны из латуни (5)
      • Пластиковые донные клапаны (6)
    • Термоусадочный комплект (1)
    • Бескамерные переходники (3)
    • Манометры (4)
    • Комплекты давления (0)
    • Реле давления (4)
    • Предохранительные клапаны (2)
    • Комплекты для погружной проводки (2)
    • Тройники (3)
    • Ограничитель крутящего момента (1)
    • Муфты для счетчиков воды (3)
    • Крышки колодцев (2)
    • Уэллс (1)
    • Уплотнения колодцев (6)
  • Сопло и аксессуары (12)
    • Заглушки привода (2)
    • Муфты ведущей точки (5)
      • Муфты ведущей точки из оцинкованной стали (2)
      • Муфты приводной точки из ПВХ (3)
    • Пластиковые колодцы (3)
    • Отверстия для колодцев из нержавеющей стали (2)

Популярные товары

  • Сетка для замены осадочного фильтра 100 меш (152 микрон)

    $ ​​12.00 В корзину
  • Red Frost Proof Yard Hydrant Clevis Rod

    Стержень подъема дворового гидранта 6,99 долл. США В корзину
  • Чашка клапана насоса кувшина / кожаный комплект

    $ ​​14,99 В корзину
  • Уплотнительное кольцо для осадочного фильтра

    $ ​​1,00 В корзину

Подключение реле давления компрессора

Это электромеханические устройства, и из-за повторяющихся циклов они действительно выходят из строя, поэтому полезно знать о подключении реле давления компрессора, если вам когда-либо придется заменить свое.

Потребуются страницы и страницы, чтобы попытаться помочь в подключении переключателя компрессора любой марки, так что вот некоторые особенности процесса, а также некоторые общие сведения.

Безопасность при подключении реле давления компрессора

Если вы хорошо заземлены, мощность в цепи 120 В переменного тока может вас убить. Если вы работаете с коммутатором на 240 В переменного тока, его мощность убьет вас, если вы не будете очень осторожны.

Во время работы реле давления включает и выключает питание двигателя воздушного компрессора.Когда воздушный компрессор подключен к розетке, на выключателе есть напряжение. Когда вы снимаете крышку переключателя, если предположите, что реле давления такого типа есть у вашего воздушного компрессора, клеммы печени обнажаются. Поэтому дважды проверьте, чтобы убедиться, что компрессор отключен от сети или выключатель компрессора выключен, прежде чем начинать какие-либо работы с реле давления.

Полностью отключите питание компрессора при подключении реле давления компрессора.

Подключение основного реле давления

У вас есть источник питания для воздушного компрессора.Для обычного воздушного компрессора для дома или небольшой мастерской этот источник питания представляет собой вилку на проводе, которая подключается к стенной розетке.

Вставьте вилку компрессора, и у вас есть мощность, протекающая к воздушному компрессору, через (возможно) переключатель ВКЛ / ВЫКЛ и к реле давления, и если реле давления замкнуто, мощность будет проходить через него на пусковой конденсатор на двигатель воздушного компрессора.

Реле давления будет замкнуто (пропускание электричества), если давление воздуха в баллоне ниже уставки низкого давления реле давления.Если давление воздуха в баке компрессора выше, чем уставка низкого давления реле давления, реле давления будет разомкнуто (не пропуская электричество), и питание на этом остановится.

На фотографии выше вы видите два изображения одного и того же реле давления. На изображении справа крышка включена, а слева крышка снята. Обратите внимание, что под полом реле давления есть два прохода для проводов. Один из них заключается в том, чтобы провести шнур питания от сетевой вилки через кабельный канал и до клемм на реле давления, а другой — дать проводам от переключателя обратно выйти из переключателя и до цепи двигателя. .

Сами клеммы проводов обычно имеют маркировку LINE — клеммы для подачи питания от сетевой розетки, а другая сторона обозначается как НАГРУЗКА или ДВИГАТЕЛЬ, и провода двигателя присоединяются к этим клеммам.

С правой стороны на левом изображении выше вы можете увидеть винт, к которому прикреплен провод заземления.

Реле давления другого типа

Конечно, если у вас есть реле давления, подобное показанному ниже, подключение будет довольно простым.

Один провод подключается к клемме переключателя ВКЛ / ВЫКЛ компрессора, а другой — к клемме на двигателе.

Подключение реле давления видео

Master Tool Repair был достаточно любезен, чтобы сделать следующее видео доступным для людей, которые ремонтируют свои собственные реле давления.

При большинстве электрических установок важно помнить, что подключение заземляющего провода имеет решающее значение, если вы хотите, чтобы цепь и пользователь были защищены от коротких замыканий или сбоев в системе.

Реле давления жидкости или воздуха с реле

Этот проект реле давления построен с использованием пьезорезистивного преобразователя, LM358 OPAMP в качестве компаратора и реле. Схема активирует реле, когда давление в системе превышает заданное значение. По сути, этот переключатель может включать или выключать насос, клапан, двигатель при достижении определенного давления. Для установки точки срабатывания предусмотрен подстроечный потенциометр. LM358 используется в качестве компаратора, реле имеет нормально разомкнутые / нормально замкнутые контакты с номинальным током 5 А при 230 В переменного тока или 10 А при 28 В постоянного тока. LM78L05 IC используется для подачи 5 В постоянного тока на датчик давления. Рабочее напряжение этой цепи составляет 12 В, и она потребляет прибл. 40 мА ток, когда реле находится в состоянии ВКЛ. Мы использовали датчик давления MPXV5010DP от NXP. Это аналоговый датчик давления, и выходной сигнал этого датчика составляет от 0,2 В до 4,7 В , что пропорционально диапазону приложенного давления 0-10 кПа (от 0 до 1,75 фунтов на квадратный дюйм ).

Возможное применение этого переключателя: промышленные насосы, небольшие компрессоры, вакуумные насосы низкого давления, медицинское оборудование, прибор для измерения уровня жидкости и давления.

Одним из наиболее эффективных способов использования этого переключателя является измерение уровня жидкости в резервуаре и включение НАСОСА или клапана при заданном значении. Диапазон измерения жидкости в резервуаре составляет от 0 до 100 см , что соответствует диапазону давления от 0 до 10 кПа . См. Схему настройки ниже, чтобы использовать доску в качестве переключателя уровня воды.

Пьезорезистивные преобразователи серии MPXV5010DP представляют собой современные монолитные кремниевые датчики давления, разработанные для широкого спектра применений, но особенно тех, которые используют микроконтроллер или микропроцессор с аналогово-цифровыми входами.Этот преобразователь сочетает в себе передовые методы микрообработки, тонкопленочную металлизацию и биполярную обработку для обеспечения точного аналогового выходного сигнала высокого уровня, который пропорционален приложенному давлению. Осевой порт был модифицирован для размещения труб промышленного класса.

Датчик MPXV5010DP

Характеристики

  • Рабочее питание 12 В постоянного тока
  • Максимальное потребление тока 40 мА
  • Реле включения триггера при подаче давления от 0 до 10 кПа
  • Переключатель
  • Может работать с давлением воздуха или уровня жидкости
  • Релейный выход NO / NC
  • Релейный переключатель 5 А 230 В переменного тока или 10 А 28 В постоянного тока
  • Размеры печатной платы: 66.68 x 26,67 мм

Схема

Список деталей

Подключения

Gerber View

Тестовая установка

Фото

Видео



MPXV5010DP Лист данных

MPX5010

Реле давления — обзор

(2) Калибровка давления

Существует три классических калибровки для оборудования, работающего под давлением в промышленных процессах: манометры, переключатели и преобразователи.Первая проблема, с которой мы сталкиваемся при калибровке оборудования, работающего под давлением, — это единицы измерения, с которыми мы имеем дело, поскольку их, кажется, десятки. В западных странах, например в США, обычно используется фунт на квадратный дюйм (psi), но необходимо указать, является ли это абсолютным или манометрическим давлением (psia или psig). Несмотря на то, что фунты на квадратный дюйм являются обычными показателями, для применений с низким давлением часто используются дюймы водяного столба. Другие единицы давления: бар, Паскаль, дюймы ртутного столба, миллиметры водяного столба, микрон, торр и дин на квадратный сантиметр.

Многие современные калибровки давления позволяют выбрать желаемые единицы измерения, но нам все же необходимо понимать относительное давление, с которым мы имеем дело, чтобы использовать правильное испытательное оборудование, модуль давления, трубки и фитинги, рассчитанные на максимальное испытательное давление. На рис. 18.22 показаны функциональные блоки, используемые для типовых установок для испытания калибровки давления.

Рисунок 18.22. Типовая установка для калибровки давления.

Еще одна проблема, связанная с калибровкой давления, состоит в том, чтобы иметь правильные фитинги для подключения источника давления, эталона давления и проверяемого компонента или устройства.Даже с несколькими ящиками, заполненными фурнитурой в мастерской, и доступом к большему количеству адаптеров в механической мастерской и запасам запасных частей, у нас никогда не бывает нужной фурнитуры. Чтобы свести к минимуму эту проблему, необходимые фитинги должны быть добавлены в примечания к калибровке. Количество соединений в испытательной установке должно быть сведено к минимуму, чтобы свести к минимуму возможность утечки.

Утечка — еще одна проблема, с которой нам приходится сталкиваться при выполнении калибровки давления, которая усугубляется, когда ручной насос используется в качестве источника давления / вакуума.Небольшие утечки в испытательной установке можно компенсировать с помощью источника постоянного давления, такого как баллон N 2 , запасной штуцер для подачи воздуха в установку или вакуумный насос. Тем не менее, утечки должны быть устранены или сведены к минимуму для всех калибровок давления даже при использовании такого источника. При использовании ручного насоса даже самая небольшая утечка затрудняет работу, поэтому эти соединения должны быть минимальными и плотными.

Гистерезис — это мера разницы в реакции устройства, когда входной сигнал увеличивается от минимального до максимального значения, а затем уменьшается от максимума до минимума в том же диапазоне.Выражается в процентах от полной шкалы (% полной шкалы). У оборудования с механическими перемещениями, такого как манометры и преобразователи тока в пневматику (I / P), возникает ошибка гистерезиса, часто из-за трения и износа механических компонентов. Невозможно отрегулировать ошибку гистерезиса во время калибровки. Его можно оценить, получив данные калибровки с входным сигналом, подаваемым как в направлении увеличения, так и уменьшения.

При оценке гистерезиса важно приблизиться к целевому значению, не выходя за пределы применяемого входа.Если входное значение превышает увеличивающееся целевое значение, уменьшите применяемый вход до предыдущей контрольной точки и повторите попытку. Если входное значение превышает уменьшающееся целевое значение, увеличьте применяемый входной сигнал выше предыдущей контрольной точки и повторите попытку.

При калибровке оборудования, работающего под давлением, необходимо учитывать особые меры безопасности. Прежде всего, убедитесь, что давление в системе было сброшено, прежде чем пытаться удалить какие-либо устройства давления. Кроме того, вы должны знать, какие потенциальные опасности существуют с материалом промышленного процесса.Некоторые из них могут быть токсичными или в случае выброса могут нанести вред окружающей среде. В этих случаях проверьте, часто ли требуется эта область, прежде чем снимать какое-либо устройство для калибровки.

Монтажные схемы поплавкового выключателя и схемы управления

Как мне установить и подключить поплавковый выключатель? Где я могу найти электрическую схему поплавкового выключателя? Где я могу найти схему подключения поплавкового выключателя? Вы спросили, и сегодня мы отвечаем.

Подключить поплавковый выключатель не обязательно сложно, но это может немного сбить с толку, если у вас нет пары наглядных пособий.Помните, что то, что вы подключаете, — это средство включения и выключения. Тщательное обдумывание того, когда вы хотите что-то выключить и когда оно должно включиться, поможет вам при визуализации проводки и применении схемы к управлению в реальном мире.

Мы собираемся рассмотреть ряд простых механизмов управления насосом с использованием поплавковых выключателей. Мы рассмотрим устройства с одним и двумя переключателями и способы их подключения, а затем рассмотрим эквивалентные схемы с использованием поплавковых переключателей серии Kari.

Эти инструкции и схемы научат вас основам подключения управления поплавковым выключателем . Они определенно применимы не во всех сценариях, особенно когда требуется дополнительное управляющее оборудование для работы с большими двигателями. Однако, обладая небольшими основами, вы в кратчайшие сроки будете подключаться, как старый профессионал.

Подключение одного поплавкового выключателя

Схема управления 2

Схема управления 1

Давайте начнем с самого простого поплавкового выключателя: двухпроводного, однополюсного, одноходового поплавкового выключателя.Поднимающееся действие поплавка может либо закрыть (т.е. включить) «нормально разомкнутую» цепь, либо открыть (выключить) «нормально замкнутую» цепь. Сценарии установки могут включать нормально открытый поплавковый выключатель, включающий насос для опорожнения резервуара (схема управления 2), или нормально закрытый поплавковый выключатель, отключающий насос, наполняющий резервуар (схема управления 1). На обеих схемах клемма 1 в схеме управления представляет точку посадки для провода (+) поплавкового выключателя, а клемма 2 — для провода (-).

Вот и все. Двухпроводной поплавковый выключатель, который можно легко использовать для включения или выключения насоса. Установите или подвесьте коммутатор на желаемом уровне, вставьте провода в водонепроницаемую распределительную коробку (или из области удержания жидкости, а затем в распределительную коробку), проверьте соединения обратно с вашим оборудованием управления и питания, и вы ‘ повторно сделано.

Это очень простое решение, но оно также проблематично, потому что колебания уровня вызывают дрожание поплавка, что приводит к быстрому включению и выключению двигателя насоса.И теперь ваше простое решение сгорело двигатель насоса. Итак, что мы можем сделать, чтобы защитить двигатель насоса?

Электропроводка для двух поплавковых выключателей

Мы можем добавить второй переключатель для создания гистерезиса.Хисте-что ??? Да, мы туда доберемся. Подожди.

Нам нужен способ включения и выключения реле уровня без одновременного включения и выключения двигателя насоса. Мы могли бы добавить временную задержку, но это не помогает отслеживать условия в резервуаре и реагировать на них; он только отменяет переключатель. Однако, если мы добавим второй переключатель, идентичный первому, и подключим запечатывающее реле к одному из них, мы получим необходимый элемент управления.

Схема управления 3

Давайте начнем с рассмотрения схемы управления 3 с двумя нормально замкнутыми переключателями.Этот контур можно использовать для управления насосом, наполняющим резервуар. Первый переключатель (L) установлен на минимальный желаемый уровень жидкости в резервуаре. Второй переключатель (H) переходит на максимальный желаемый уровень.

Когда жидкость ниже обоих переключателей, они оба закрыты; насос работает, заполняя бак. Когда жидкость заполняет первый переключатель, он открывается. Однако запечатывающее реле A было активировано и замкнуто, минуя теперь открытый переключатель L (фактически «запечатывая его»), поэтому насос продолжает работать до тех пор, пока не откроется переключатель высокого уровня H.Когда переключатель верхнего уровня размыкается, реле P двигателя размыкается, останавливая двигатель, и реле A отключается.

Значит, жидкость из этого насоса больше не поступает в резервуар. Скажем, клапан за баком открыт, позволяя жидкости вытекать из бака. При падении уровня жидкости реле верхнего уровня H замыкается. Но поскольку оба реле низкого уровня L и запечатывающее реле A разомкнуты, двигатель насоса не запускается.

Фактически, уровень жидкости в резервуаре должен упасть ниже переключателя низкого уровня L, прежде чем двигатель запустится.В этот момент оба переключателя низкого и высокого уровня будут замкнуты, замыкая цепь и активируя реле двигателя P для запуска насоса. В то же время, запечатанное реле A будет активировано, замыкая байпас вокруг реле низкого уровня L. Таким образом, когда реле низкого уровня L размыкается, когда насос заполняет резервуар, запечатывающее реле удерживает цепь замкнутой. , и насос продолжает качать.

Это циклическое действие называется гистерезисом. Как только уровень жидкости упадет ниже переключателя низкого уровня, насос будет работать до тех пор, пока оба переключателя не разомкнуты.Уровень жидкости может колебаться вверх и вниз, реле низкого уровня может открываться и закрываться, и насос будет продолжать работать плавно. Аналогичным образом, как только выключатель высокого уровня размыкается, насос не будет работать, пока оба переключателя не замкнуты. Независимо от колебаний уровня, двигатель насоса больше не будет работать.

Отлично! У нас есть контроль уровня, разумный срок службы насоса-мотора, все, что мы могли пожелать, верно? Давайте подключим его. Нам нужно подключить оба поплавковых переключателя обратно к нашей схеме управления, плюс мы должны добавить контакты и опломбированное реле A.Провода переключателя низкого уровня к клеммам 1 и 2, переключателя высокого уровня к клеммам 3 и 4, а контакты опломбированного реле A к клеммам 5 и 6.

Итак, это как минимум четыре, если не шесть, проводов, которые необходимо подключить к схеме управления. (Схема подключения запечатываемого реле и контактов будет зависеть от вашего управляющего оборудования.) Это не так уж и плохо: два поплавковых выключателя, дополнительное реле и четыре-шесть проводов. Но что, если я скажу вам, что вы можете сделать это всего с двумя проводами? Не два дополнительных провода, а два провода.

2-проводное управление насосом с поплавковым выключателем Kari

Верно. С поплавковым выключателем серии KARI 2L вы получаете такое же управление гистерезисом, используя один переключатель и два провода вместо двух переключаемых и четырех или шести проводов. «Что это за магия», — спросите вы? Просто: каждый поплавковый выключатель серии KARI имеет несколько микропереключателей и схемы управления, встроенные в поплавок.

По мере того как поплавок серии KARI поднимается вместе с уровнем жидкости в резервуаре, он наклоняется в одну сторону. Микровыключатели внутри поплавка активируются с установленными на заводе углами при наклоне поплавка, и запрограммированная схема управления реагирует соответствующим образом.

Так что вам нужно, чтобы подключить это? Мы можем вернуться к схеме управления 1: всего два провода между переключателем и цепью управления двигателем, (+) провод к клемме 1 и (-) к клемме 2. Никаких запечатанных реле, никаких дополнительных переключателей, ничего больше.Два провода, и готово.

Бонус: 3-проводное управление насосом с поплавковым выключателем Kari

Схема управления 4

Поскольку это было так просто, давайте посмотрим, что вы можете сделать с трехпроводным поплавковым выключателем серии KARI: добавить сигнал тревоги! Вместо четырех проводов для простого двухуровневого гистерезиса поплавковый выключатель серии 3H KARI дает вам двухуровневый гистерезис и сигнализацию с использованием всего трех проводов.

Взгляните на схему управления 4. В нижней строке у вас есть клеммы проводки для переключателей, обеспечивающих гистерезис (провода 1 и 2).Следующая строка предназначена для аварийного сигнала высокого уровня (т. Е. Более высокого уровня, чем гистерезисный переключатель высокого уровня). Как и в случае с запечатанным реле выше, проводка, необходимая для контакта аварийной сигнализации, будет зависеть от вашего управляющего оборудования. Все, что осталось, — это установить переключатель в соответствии с инструкциями производителя для желаемых уровней.

Запуск двигателя и управление двигателем

Мы потратили немало времени на то, чтобы обсудить, как поплавковые выключатели могут быть использованы для включения и выключения насосов, поэтому стоит уделить время, чтобы поговорить конкретно о запуске двигателя и управлении двигателем.Для небольших двигателей — двигателей постоянного тока, двигателей до 1 л.с. — контакторы с релейным управлением, показанные на схемах выше, вероятно, достаточны для запуска двигателя. Эти двигатели (или нагрузки, которыми они управляют) не пострадают от запуска и остановки через контактор, действующий как двухпозиционный выключатель.

Для более мощных двигателей пусковой ток (в шесть или восемь раз превышающий ток полной нагрузки) становится важным фактором при запуске и техническом обслуживании двигателя, делая контакторы недостаточными в качестве автономных пускателей двигателя.Такие двигатели нуждаются в встроенных контроллерах и защите от перегрузки для безопасного запуска и защиты при работе с полной нагрузкой. К счастью, большинством двигателей такого размера можно будет управлять либо через центр управления двигателями (MCC), либо через специальную панель управления, обе из которых полностью способны объединять схемы управления и инструменты, подобные показанным выше.

На самом деле, большинство насосов и двигателей, которыми вы управляете с помощью поплавкового выключателя, вероятно, достаточно велики, чтобы требовать этих встроенных средств управления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
