Инструкция водяной теплый пол: Полная инструкция по монтажу водяного теплого пола своими руками

Содержание

Подробная инструкция «Монтаж электро-водяного теплого пола XL PIPE в стяжку»

Что Вам понадобится

Ⅰ. Система XL PIPE

Ⅱ. Дополнительные материалы (приобретаются отдельно):

➤ Распределительная коробка 18 x 18 x 4 см.

➤ Теплоизоляция пола: листы из экструдированного пенополистирола 2-5 см, плотностью от 35 кг/м3.

➤ Терморегулятор для теплого пола (с коммутируемой мощностью больше, чем мощность системы). Например, 3,5 кВт подойдет для всех систем XL PIPE.

➤ Стальная армирующая сетка толщиной 3 мм. Размер ячеек 100 x 100 или 200 х 200 мм.

➤ Пластиковые хомуты для крепления трубы к армирующей сетке.

➤ Гофрированная трубка диаметром 16 мм для датчика температуры пола.

➤ Дополнительная проводка (медный провод 2,5 мм).

➤ Герметик для изоляции распределительной коробки.

Ⅲ. Инструменты:

➤ Клещи для снятия изоляции с проводов.

➤ Крестовая отвертка.

➤ Перфоратор.

Что нужно знать о раскладке системы на полу

Рекомендация по раскладке системы на полу (таблица)

Таблица 1

Требования по раскладке системы на полу

Чтобы с первого раза верно разложить систему на полу, следуйте следующим рекомендациям:

  1. Замерьте длину и ширину той площади, на которую будет уложена система.
  2. Разделите меньшую сторону на шаг укладки системы 20-25 см.
  3. Умножьте это число на длину по большой стороне необходимой площади.
  4. Должно получиться значение, равное длине системы (от 7 до 84 м).
  5. Оба конца системы должны заходить в одну распределительную коробку.
  6. Нарисуйте план раскладки системы.
  7. Обязательно сфотографируйте раскладку системы до заливки стяжки.

Монтаж в стяжку

1. Замер площади помещения

Замерьте площадь помещения и сделайте схематичный чертеж. Подготовьте все необходимые материалы (см.

 Дополнительные материалы). Определите месторасположение терморегулятора.

2. Подготовка поверхности пола

Подготовьте поверхность пола: очистите ее от мусора и посторонних предметов.

При укладке системы необходимо, чтобы система находилась в одной горизонтальной плоскости с перепадом не более 2 см.

Предварительно по всей площади помещения должна быть разложена теплоизоляция — листы экструдированного пенополистирола 2-5 см, плотностью от 35 кг/м3 (пеноплекс, стирекс, термит, техноплекс и др.).

Поверх теплоизоляции можно уложить лавсановую подложку для теплого пола толщиной 3 мм (опция).

3. Стальная армирующая сетка

Поверх теплоизоляции уложите стальную армирующую сетку (толщина 3-4 мм, ячейка 100×100 или 200×200 мм). К этой сетке будет потом крепиться труба XL PIPE.

4. Установка распределительной коробки

Установите распределительную коробку на полу рядом с местом, где будет находиться терморегулятор. Коробку можно прикрепить к полу дюбелями, чтобы избежать ее смещения. Она должна лежать на одном уровне по горизонтали с самой системой.

Распределительную коробку нельзя устанавливать на стене или в труднодоступном месте!

Для доступа в коробку необходимо сделать сервисный лючок (эту работу выполняет специалист, который будет укладывать напольное покрытие).

5. Тест системы замером сопротивления

Протестируйте систему замером сопротивления (см. Таблицу 1). Если оно соответствует норме, начинайте монтаж.

6. Раскладка трубы XL PIPE

➤ Разложите трубу XL PIPE змейкой по всей площади помещения. Для начала заведите один конец трубы в распределительную коробку, а затем разложите всю систему. Труба крепится к арматурной сетке с помощью пластиковых хомутов каждые 50 см.

➤ Начало и конец трубы должны устанавливаться во вторую дальнюю секцию распределительной коробки, чтобы в коробке оставался длинный кусок трубы для возможного дальнейшего обслуживания.

➤ Рекомендуемое расстояние между витками трубы 20-25 см. Максимальное расстояние (шаг укладки) 30 см, но в этом случае время прогрева пола и помещения увеличивается.

➤ Не крепите все хомуты сразу. Для начала достаточно закрепить каждый виток трубы в начале и в конце, чтобы убедиться, что система ляжет как нужно и оба ее конца заведутся в коробку. После этого крепите все хомуты.

➤ Заземлите систему через армирующую сетку, на которую крепятся трубы.

➤ Чтобы сделать поворот трубы, прикрепите трубу хомутом к решетке за 40 см до того места, где будет поворот. Затем берем 80 см трубы: аккуратно загибаем ее в обратную сторону с шагом укладки 20-25 см и закрепляем хомутом напротив первого крепления. Получается большая петля. Подтягивайте трубу через хомут, чтобы образовался ровный поворот радиусом 25 см. Вершину загиба также прикрепите хомутом к арматурной сетке.

➤ Минимальное расстояние от трубы до стены — 5 см. Избегайте заломов трубы!

Если залом все же случится (без повреждения трубы), то переложите систему так, чтобы этот участок был прямым, без поворотов, и выровняйте залом строительным феном.

7. Соединение проводов

Соединение проводов в распределительной коробке производится пайкой (медь или олово) или гильзованием.

8. Установка датчика температуры пола

Датчик температуры пола поставляется в комплекте с терморегулятором.

Правильное расположение температурного датчика при монтаже системы обеспечивает правильное считывание температуры системы, а также своевременное отключение/ включение системы. Система не будет перегреваться и не выйдет из строя.

➤ Датчик температуры пола поместите в пластиковую гофротрубку для проводки (диаметр 16 мм). Гофротрубку прикрепите хомутами к армирующей сетке, а конец замотайте изолентой, во избежание попадания в нее стяжки.

➤ Датчик температуры пола устанавливается на расстоянии от 0 до 2 см от трубы (не более 2 см)! Если установить датчик дальше, то терморегулятор может не успеть отреагировать на нагрев из-за большого расстояния, система перегреется и выйдет из строя.

Если закрепить датчик на саму трубу, тогда отключение системы может сработать раньше, чем прогреется помещение. В этом случае нужно вручную повысить ограничение температуры на терморегуляторе, и датчик будет считывать температуру самой системы.

➤ Если датчик установлен в 1-2 см от трубы (в стяжке), тогда считывание температуры будет наиболее верным, и система не успеет выйти из строя из-за перегрева. При сухом монтаже без стяжки датчик устанавливается исключительно на саму систему.

➤ Гофротрубка (с датчиком внутри) подводится к терморегулятору, и датчик подключается к нему.

➤ Если кабель датчика температуры пола слишком длинный, его можно обрезать. Обязательно после этого необходимо облудить или обжать концевыми муфтами концы кабеля, и только после этого закрепить их в соответствующих клеммах терморегулятора.

9. Подключение системы XL PIPE к терморегулятору

➤ Подключите систему XL PIPE к терморегулятору в контакты OUTPUT или HEATING — схема подключения есть в инструкции к любому терморегулятору. Для этого потребуются дополнительные подводящие провода сечением 2,5 мм. Сам терморегулятор подключается к сети через контакты INPUT или L-фаза, N-ноль.

➤ Нельзя подключать систему напрямую к сети без терморегулятора. Рекомендуемая высота установки терморегулятора 30-90 см от пола.

➤ Режим работы температурного датчика: с системой XL PIPE можно использовать терморегуляторы в режиме работы только по датчику пола. Запрещено использование терморегуляторов в режиме работы по датчику воздуха!

➤ Рекомендуем использовать терморегуляторы производства Daewoo Enertec. На терморегуляторе должна быть выставлена защита от перегрева на температуре пола не более 55-65 °С.

➤ Особенности подсоединения систем на 70 м и 84 м. Только у этих 2 моделей провода выходят из обоих концов трубы. Нужно скрутить между собой два провода, выходящие с одного конца трубы, к ним подсоединить кабель сечением 2,5 мм, например ВВГнг 3×2,5, который подводится в терморегулятор. Также нужно поступить с двумя проводами на другом конце трубы.

➤ Кабель с заземлением подключите напрямую к стальной арматурной сетке, на которую крепится труба XL PIPE.

10. Тест системы кратковременным включением

Протестируйте систему кратковременным включением не более 5 минут (как только начала нагреваться, отключайте) или замером сопротивления (см. Таблицу 1).

Категорически запрещается включать систему в сеть в свернутом виде.

11. Изоляция распределительной коробки

Изолируйте распределительную коробку с помощью герметика. Закройте крышку распределительной коробки и зафиксируйте ее пятью саморезами. Проклейте им ребра коробки по периметру и в местах, где концы трубы заходят в коробку, чтобы исключить попадание влаги и стяжки внутрь.

12. Заливка стяжки

Залейте стяжку толщиной 4-5 см. В процессе следите, чтобы не залить распределительную коробку.

Максимальная допустимая высота стяжки 8 см. При этом время прогрева стяжки увеличится.

Необходимо, чтобы система находилась на одном уровне по горизонтали и на одинаковом расстоянии от верхнего слоя стяжки.

Нельзя заливать смонтированную систему XL PIPE полистиролбетоном или другими подобными материалами.

13. Проверка работы

После полного высыхания стяжки, которое длится 3- 4 недели, протестируйте систему еще раз. И проверьте работу терморегулятора.

14. Напольное покрытие

Уложите напольное покрытие

15. Особенности монтажа системы XL PIPE на большие площади

Для монтажа системы XL PIPE на большие площади в каждое помещение монтируется несколько систем и терморегуляторов.

Время прогрева помещения

Следует помнить, что на первый прогрев помещения требуется определенное количество времени, так как сначала должна прогреться стяжка, а потом и все помещение.

Время первого прогрева составляет от 6 до 48 часов в зависимости от толщины стяжки, температуры в помещении и его теплопотерь.

Чек-лист правильного монтажа

С помощью этого чек-листа Вы можете проверить, все ли нюансы монтажа учтены. Заливайте стяжку только после того, как выполнили и отметили все пункты.

Чек-лист правильного монтажа

Ваш теплый пол готов! Поздравляем!

Почему нельзя устанавливать водяной теплый пол в квартире

Водяной теплый пол – один из популярных способов обогрева помещения, который широко используется в коттеджах и частных домах. Многие владельцы квартир также рассматривают такой вариант дополнительного отопления, даже не задумываясь о последствиях, к которым может привести такое решение.

Почему нельзя устанавливать водяной теплый пол в обычной квартире

Несмотря на кажущуюся экономичность и надежность водяного теплого пола, установка такой системы отопления в типовых квартирах крайне не рекомендуется.

Основные причины запрета монтажа водяного напольного обогрева в квартирах:

  1. При подключении дополнительного водяного контура к централизованному отоплению возможно падение давления во всей системе. Это чревато отсутствием тепла (или недостаточным прогревом труб) на верхних этажах, а также серьезными проблемами с коммунальными службами.
  2. Высокая вероятность затопления соседей снизу. В случае прорыва магистрали внешне это никак не проявится в квартире, где установлен водяной пол, зато горячей водой начнет затапливать нижние этажи. В итоге придется компенсировать соседям все убытки от залива водой их жилья.
  3. С точки зрения действующих нормативных актов в жилищной сфере, установка водяных теплых полов в квартире многоэтажки считается незаконной. В случае обнаружения такой системы обогрева владельцу придется заплатить штраф и демонтировать водяной теплый пол.

Также стоит отметить прямую зависимость работы системы напольного водяного обогрева от наличия горячей воды в центральном отопительном контуре. В межсезонье, когда на улице уже холодно, но отопление еще не дали, воспользоваться водяными полами не получится.

Альтернатива водяному обогреву или почему лучше установить электрический теплый пол

Лучшей альтернативой водяным теплым полам стали электрические системы обогрева. Основные преимущества такого варианта отопления квартиры:

  • Простой и быстрый монтаж теплого пола. В большинстве случаев установка кабельного теплого пола занимает один день.
  • Максимальная безопасность. Нет риска залива водой, а в случае выхода нагревателя из строя, система автоматически отключится.
  • Ремонтопригодность. Восстановить работоспособность электрического пола гораздо проще и дешевле, чем отремонтировать водяной теплый пол.
  • Более быстрый и равномерный прогрев помещения.
  • Нет зависимости от центральной системы отопления. Электрические полы можно включать в любое время года.
  • Абсолютная законность установки.

Часто можно услышать, что электрический пол – это дорогое удовольствие, так как он потребляет много энергии. На самом деле расход электричества можно сократить до 70%, если установить программируемый термостат и правильно настроить график включения нагревательных элементов. Если терморегулятор с Wi-Fi модулем, то управлять системой обогрева можно дистанционно, что очень удобно.

Также электрические теплые полы выгодно устанавливать в квартирах с двухтарифными счетчиками. Ночью (когда электричество дешевле) идет основной прогрев помещения, а днем – только поддержание комфортной температуры. В итоге, по всем показателям (безопасность, стоимость, обслуживание, практичность, эффективность) электрический теплый пол – это лучшее решение для обогрева вашей квартиры.

Получить бесплатную консультацию

+38 (044) 332-04-33

+38 (097) 121-79-33

+38 (095) 857-11-33

{rsform 18}

Как сделать водяной теплый пол своими руками

Решили сделать теплый пол в своей квартире или доме своими руками? Это вполне осуществимая задача, если вы владеете базовыми навыками в строительстве. Мы расскажем о самых важных особенностях монтажа водяного теплого пола. Эта простая пошаговая инструкция поможет вам своими руками выполнить данную работу.

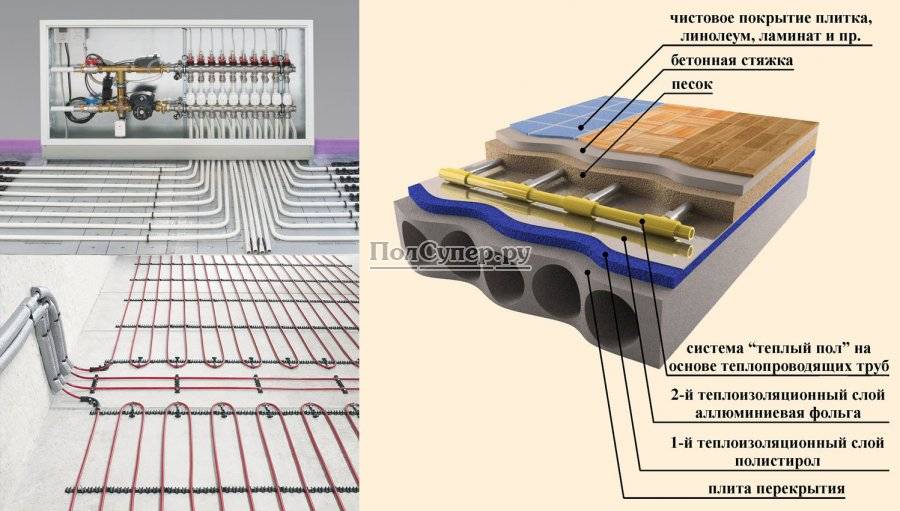

Водяной пол работает по такому принципу: нагретая вода движется по трубам, особым образом установленными в полу. Многие боятся утечки жидкости, и поэтому выбирают электрический теплый пол. Это необоснованно, ведь благодаря современным технологиям изготовления труб, если соблюдена правильная технология монтажа, он прослужит вам не один десяток лет.

Алгоритм работы таков:

  • приготовление поверхности;
  • покупка материалов;
  • расчет, распределение труб;
  • подключение коллектора и отопительного котла;
  • сборка труб;
  • стяжка.

Перечень материалов для укладки водяных теплых полов

Вам потребуется:

  • пластиковые трубы разводки;
  • угольники, отводы, тройники, муфты;
  • отопительные котлы;
  • насос;
  • шаровые клапаны на входе котла;
  • трубы, которые будут укладываться по полу;
  • коллектор.

Длина поперечника труб может варьироваться от 1,6 до 2 сантиметров. Убедитесь, что они рассчитаны на нагревание до 95 градусов и давление в 10 Бар.

Расчет и распределение труб

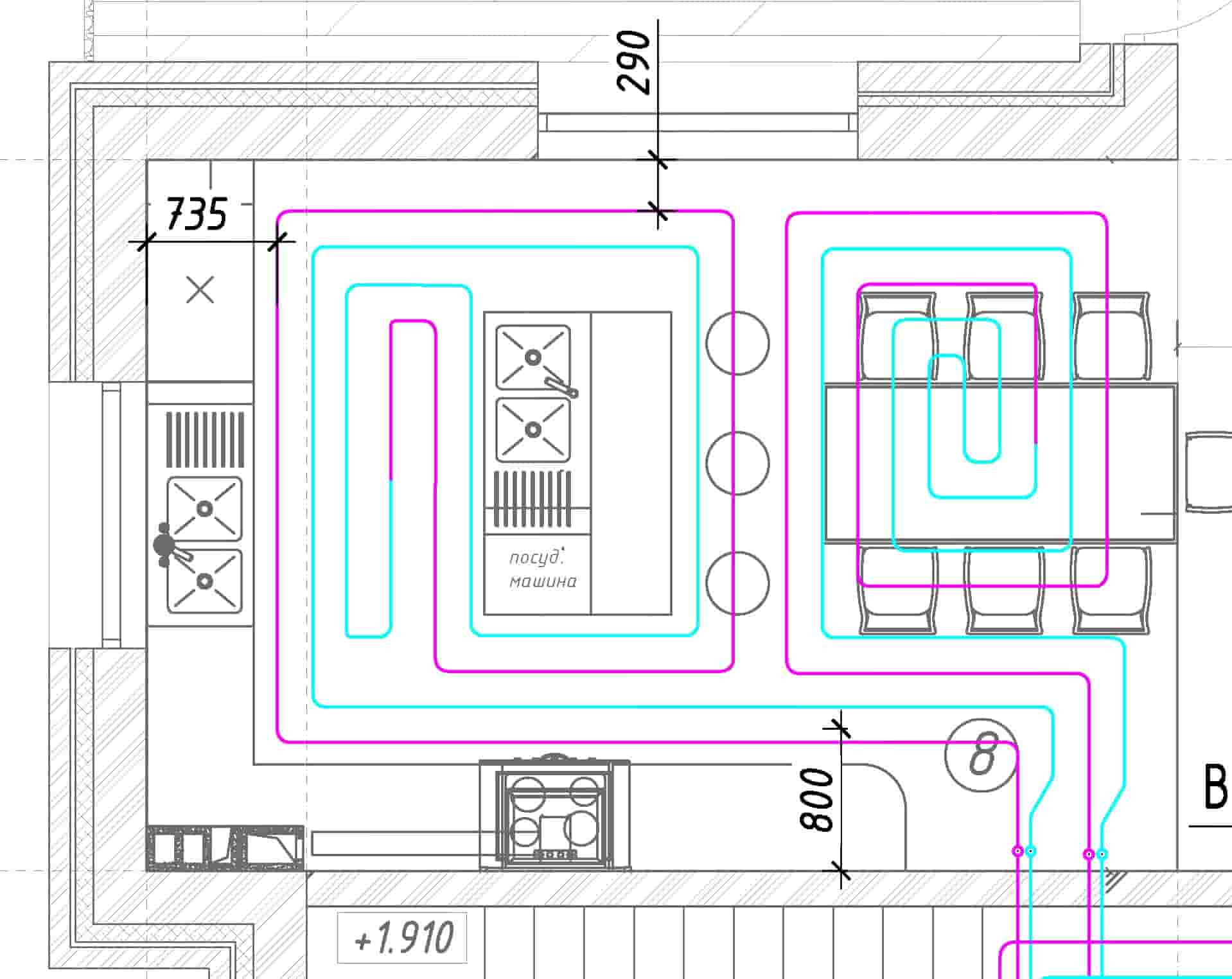

Рассчитать водяной пол можно в специальной компьютерной программе или обратившись к специалистам. Своими силами вычислить требующуюся мощность контура нелегко. Каждое отгороженное от других помещение в доме или квартире рассчитывается отдельно.

Тонкости укладки:

  • начало от наружных стен к менее прохладным;
  • укладывание «змеей» для уменьшения температуры пола от наружной стенки к внутренней;
  • спиралеобразное укладывание от края в середину, если в помещении все внутренние стенки.

Монтаж теплого пола

Все подготовлено, коллектор и котел установлены (тема их подбора и установки заслуживает отдельной статьи), производится монтаж. Обычно для установки теплого водяного пола применяют предназначенные для этого крепежные профили. Их закрепляют дюбелями и шурупами. С применением гнезда для закрепления будет намного проще выдерживать размах шага между поворотами трубы.

Особыми стяжками труба прикрепляется к армирующей сетке, но старайтесь не передавливать ее.  Трубы продаются в виде бухт. Когда будете укладывать, старайтесь разматывать ее медленно. Осторожно изгибайте, сохраняя как можно меньший возможный радиус. Когда пережимается труба, нарушится структура материала. Печально, но использовать трубы с таким недостатком не имеет смысла.

Края труб, подводящихся к коллектору, помещаются в утеплитель. Для подсоединения труб к коллектору, применяют обжимной фитинг. Кроме этого может использоваться система евро конусов.

После установки, когда все этапы выполнены, нужно осуществить проверку. Для этого создается высокое давление в системе. Один или два дня по трубам обращается нагретая вода (давление 5-6 бар). Если дефектов нет, создают бетонную стяжку. Это делают при рабочем давлении в системе. Как только пройдет месяц, можно переходить к монтажу покрытия пола.

Стяжка

Выполнение стяжки на водяных полах имеет некоторые нюансы. Это связано с распределением тепла и видом покрытия. Ниже рассмотрим специфику стяжки для каждого вида покрытия.

Плитка

Плитка требует заливки стяжки высотой от 3 до 5 сантиметров. Либо нужно уложить трубы, соблюдая расстояние между ними 10 до 15 сантиметров. Если этого не сделать, тепло от труб не нагреет расстояние между ними и возникнет «тепловая зебра». Тогда ногами четко будет ощущаться смена горячих и прохладных полос.

Ламинат и линолеум

Под данный тип пола создают низкую стяжку. Для надежности используют еще одну сетку, которая будет армироваться поверх теплого пола. Так уменьшится путь тепла от труб к поверхности ламината или линолеума. Кроме этого под данные виды напольного покрытия не укладывают теплоизоляторы.

Эксплуатация

Прогрев системы займет 3-4 дня. Впоследствии стабильный температурный режим поддерживается системой. Также можно обогревать прохладную плитку или наливные полы 365 дней в году. Для обогрева включите лишь те контуры, что отвечают за нужные вам комнаты, и включить минимальную мощность. Тогда пол нагреется, не затрагивая воздух.

Надеемся, эта краткая инструкция помогла вам разобраться в технологии монтажа теплых водяных полов.

Водяной теплый пол в бане своими руками фото видео инструкция

Всегда во все времена на Руси в бане делали полы из дерева, такой тип полов отлично хранил тепло. В современных банных сооружениях, многие владельцы дачных и загородных участков обустраивая баню, делают полы в парилке из бетонной стяжки или мраморной крошки.

По этой причине, многие из них стараются утеплить полы, задаваясь вопросом, как сделать водяной теплый пол в бане своими руками экономичным.

Устройство теплого пола в бане, считается правильным и необходимым решением, тем более, если это экономичное покрытие.

Преимущества работы с нашей компанией

Делаем в срок или бесплатно. Строительство разбито на этапы с оговоренным сроком сдачи.

«Под ключ». Все работы делает одна компания.

Возможность приема платежей с рассрочкой или в кредит.

Нет скрытых платежей. Цена окончательная на этапе договора.

Контроль качества производится на каждом этапе возведения дома нашими компетентными службами.

Качественные строительные работы благодаря. На нашем счету более 300 успешно завершенных проектов.

Доставка материалов в пределах 200 км от КАД бесплатно

Получить бесплатный расчет сметы

Преимущества данного вида полов

Делая в помещениях бани теплые полы, владельцы, получают большие преимущества:

  • Котел устанавливают внутри полового покрытия, это не сокращает площадь помещения.
  • Происходит равномерное распределение тепла в комнате.
  • Можно выполнить обогрев нескольких помещений с помощью одного контура.
  • Высокий коэффициент полезного действия.
  • Отключение отопительной системы в теплое время года.

Также большим преимуществом можно считать, возможность выполнить такое половое покрытие самостоятельно, без посторонней помощи.

Укладка пола

Для того чтобы уложить самостоятельно теплые полы в помещении не уменьшая при этом расстояние от потолка до пола, монтаж такой конструкции нужно запланировать на стадии возведения банного строения. Работы по обустройству полов происходят в следующей очередности:

  • Подготовительные работы, выборка ненужного грунта, подсыпка песком и трамбовка основания в помещении. Укладка гидроизоляционного покрытия: полипропиленовой пленки или рубероида.
  • Поверх гидроизоляции насыпают слой песка, который тщательно трамбуют, а затем на него насыпают слой керамзита. Этот слой также выравнивают и утрамбовывают.
  • Сверху керамзита, основание армируют, укладывая металлическую сетку, после чего, поверх заливают бетон толщиной примерно восемь сантиметров, и ожидают его застывания.
  • После этого, по центру помещения укладывается труба примерно 120 миллиметров в диаметре, длина ее на полметра короче, длины комнаты. От нее происходит разводка труб диаметром 50 миллиметров по всему помещению. Одновременно с этим в котел подключают ТЭН, который будет нагревать воду и монтируют расширительный бак.
  • На заключительном этапе происходит окончательная заливка пола бетоном по уровню котла. Затем поверх застывшего бетона можно уложить плитку или отполировать поверхность. После подводится к котлу электрический кабель и выполняется его подключение к сети.

Цены на строительство бань, домов, фундаментов и отдельные услуги

Что лучше

Кроме полов, которые обогреваются от водяного контура, существует и разновидность полов отапливаемых при помощи электрической энергии. Для этих целей в полы монтируется специальный греющий кабель, соединенный с терморегулятором, который подключен в свою очередь к электрической сети.

Укладывается электрически отапливаемый пол, намного быстрее полового покрытия обогреваемого водяным контуром. Но при этом в банном помещении у конструкции электрического пола, существуют риски короткого замыкания. Кроме того, водяной пол намного экономичней и безопаснее. Что касается выбора конкретной модели пола, это должен самостоятельно решать каждый владелец бани.

Портфолио нашей работы

<<Смотреть все фото>>

<<Перейти в портфолио>>

Как сделать теплый пол в частном доме — пошаговая инструкция


Читайте также:

Как сделать теплый пол в частном доме — пошаговая инструкция

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Читайте также: Снится Конфронтация

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

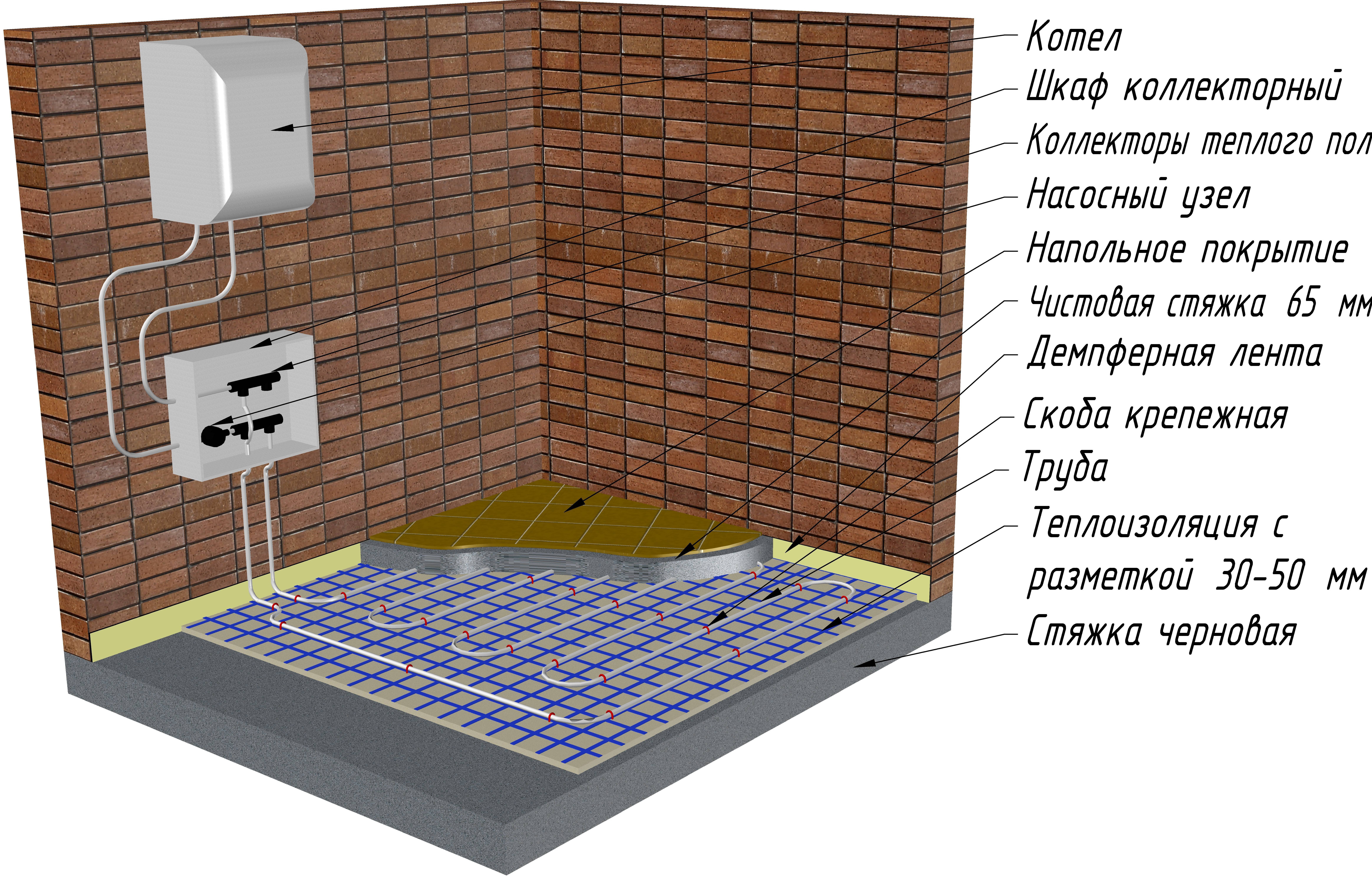

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

  • Теплоизоляция – обычно пенополистироловые плиты.
  • Также вам понадобиться труба для водяного отопления.
  • Также запаситесь демпферной лентой.
  • Также вам понадобиться плотный полиэтилен и гофротруба.
  • Труба будет крепиться к арматурной сетке.

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

К стене лента прикрепляется саморезами с широкими шляпками.

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.
Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

На окончание трубы надевается соединительный разборный фитинг.

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Вы читаете статью Как сделать теплый пол в частном доме — пошаговая инструкция. Все материалы на сайте Two Room, а также и статья Как сделать теплый пол в частном доме — пошаговая инструкция — написаны специально ждя вас, и мы рады если Вам нравиться наш журнал.

Инструкция по эксплуатации и установке теплого пола Ратей

одножильный нагревательный кабель RATEY

одножильный нагревательный кабель RATEY двужильный нагревательный кабель RATEY TIS скачать инструкцию Подключение одножильного кабеля RATEY к терморегулятору Подключение двужильного кабеля RATEY TIS к

Подробнее

одножильный нагревательный кабель RD1

одножильный нагревательный кабель RD1 двужильный нагревательный кабель RD2 скачать инструкцию Подключение одножильного кабеля RATEY к терморегулятору Подключение двужильного кабеля RATEY к терморегулятору

Подробнее

1.

Назначение. 2. Комплектация.

Содержание 1. Назначение…2 2. Комплектация…2 3. Теплоизоляция…3 4. Рекомендации перед монтажом…3 5. Монтаж…5 6. Правила эксплуатации и безопасность…9 7. Технические характеристики…10 8. Гарантийные

Подробнее

Инструкция по установке

Инструкция по установке deviflex TM DTIP-8 и DTIP-10 Двужильный экранированный нагревательный кабель для тонких бетонных полов, деревянных полов на лагах и предохранения труб от замерзания Нагревательный

Подробнее

Преимущества нагревательных матов SHTEIN

1 Преимущества нагревательных матов SHTEIN Кабель двужильный, что облегчает установку; Сечение кабеля 3 мм, что позволяет устанавливать систему в слой плиточного клея; Двойная изоляция токоведущих жил;

Подробнее

Преимущества нагревательных матов SHTEIN

1 Преимущества нагревательных матов SHTEIN Кабель двужильный, что облегчает установку; Сечение кабеля 3 мм, что позволяет устанавливать систему в слой плиточного клея; Двойная изоляция токоведущих жил;

Подробнее

Нагревательные маты devimat DSVF

Нагревательные маты devimat DSVF ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

Нагревательные маты и монтажные пластины с теплоизолятором При установке нагревательных кабелей необходимо соблюдать следующие правила: 1. Применять нагревательный кабель согласно рекомендациям DEVI.

Подробнее

Инструкция по установке

Инструкция по установке deviflex TM DTIP-18 Двужильный экранированный нагревательный кабель для установки в конструкцию бетонных полов, для стаивания снега и льда на наружных площадях и крышах Нагревательный

Подробнее

DEVImat. DEVIrail. DEVIreg

DEVImat DEVIrail DEVIreg DEVImat DEVIreg На кабельную продукцию, DEVImat предоставляется гарантия 20 лет, на терморегуляторы DEVIreg Touch 5 лет, на терморегуляторы 2 года. (ванными, унитазами, холодильни-

Подробнее

инструкция по монтажу и эксплуатации

Защита от замерзания бытовых трубопроводов инструкция по монтажу и эксплуатации КПР. 00047.01 ИМ секция нагревательная кабельная freezstop simple heat Экономичное и безопасное решение для вашего комфорта

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ЗАЩИТА ОТ ЗАМЕРЗАНИЯ БЫТОВЫХ ТРУБОПРОВОДОВ ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ КПР.00047.01 ИМ СЕКЦИЯ НАГРЕВАТЕЛЬНАЯ КАБЕЛЬНАЯ FREEZSTOP SIMPLE HEAT ЭКОНОМИЧНОЕ И БЕЗОПАСНОЕ РЕШЕНИЕ ДЛЯ ВАШЕГО КОМФОРТА

Подробнее

Руководство по эксплуатации

Руководство по эксплуатации Тонкий инфракрасный теплый пол (120 Вт/секция (0,85 м 2 ), 140 Вт/м 2 ). Компания «ФАРТОВ» www.fartov.com 1 Содержание 1.Правила безопасности…..2 2.Назначение 2 3.Характеристики

Подробнее

Нагревательный кабель deviflex DTIE-10

Нагревательный кабель deviflex DTIE-10 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

1. Рекомендации по выбору

1. Рекомендации по выбору Уважаемый покупатель! Вы держите в руках инструкцию к универсальному теплому полу Eastclima. Обратите внимание на таблицу подбора кабеля, расположенную в инструкции. Секции нагревательного

Подробнее

Нагревательный кабель Deviflex DSIG-20

Нагревательный кабель Deviflex DSIG-20 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

Нагревательный кабель deviflex DTIV-9

Нагревательный кабель deviflex DTIV-9 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

Нагревательный кабель deviflex DSOT

Нагревательный кабель deviflex DSOT ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

Инструкция по установке

Инструкция по установке deviflex TM DSIG-20 Одножильный экранированный нагревательный кабель для стаивания снега и льда на наружных площадях и крышах, для установки в конструкцию бетонных полов deviflex

Подробнее

ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ

ЗАЩИТА ОТ ЗАМЕРЗАНИЯ БЫТОВЫХ ТРУБОПРОВОДОВ ИНСТРУКЦИЯ ПО МОНТАЖУ И ЭКСПЛУАТАЦИИ СЕКЦИЯ НАГРЕВАТЕЛЬНАЯ КАБЕЛЬНАЯ FREEZSTOP СПЕЦИАЛЬНЫЕ СИСТЕМЫ И ТЕХНОЛОГИИ 1 2 БЛАГОДАРИМ ВАС ЗА ПРИОБРЕТЕНИЕ СИСТЕМЫ FREEZSTOP

Подробнее

ООО «Производственная Компания ХИТ ЛАЙН»

ООО «Производственная Компания ХИТ ЛАЙН» Все виды электрических теплых полов Двухжильный электрический теплый пол «Heatline-2» Теплый пол «Heatline-2» представляет собой нагревательную секцию из высоконадежного

Подробнее

Нагревательные маты Devimat DTIR

Нагревательные маты Devimat DTIR ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

ТЁПЛЫЕ ПОЛЫ ЭЛЕКТРОТОВАРЫ

ТЁПЛЫЕ ПОЛЫ ЭЛЕКТРОТОВАРЫ 1. ЧТО ТАКОЕ ТЕПЛЫЕ ПОЛЫ? Теплый пол система отопления, обеспечивающая подогрев полов в помещении. Это современный и удобный способ отопления жилого помещения или дома в любое

Подробнее

инструкция по монтажу и эксплуатации

Защита от замерзания бытовых трубопроводов инструкция по монтажу и эксплуатации секция нагревательная кабельная СМБЭ специальные системы и технологии Благодарим Вас за приобретение системы freezstop и

Подробнее

Нагревательный кабель deviflex DTIP-10

Нагревательный кабель deviflex DTIP-10 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

Нагревательный кабель Deviflex DTIP-18

Нагревательный кабель Deviflex DTIP-18 ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

Нагревательный кабель deviflex DTCE

Нагревательный кабель deviflex DTCE ПАСПОРТ Продукция сертифицирована ГОССТАНДАРТом России в системе сертификации ГОСТ Р и имеет официальное заключение ЦГСЭН о гигиенической оценке. Содержание «Паспорта»

Подробнее

НАГРЕВАТЕЛЬНЫЙ МАТ. 190Вт/м 2

НАГРЕВАТЕЛЬНЫЙ МАТ 190Вт/м 2 РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ Уважаемый покупатель Спасибо Вам за покупку нагревательного мата производства ООО «СТН» Нагревательный мат отличается простотой установки

Подробнее

Комфортное и равномерное тепло

ОТОПЛЕНИЕ ПОЛА Комфортное и равномерное тепло Отопление пола подходит почти для всех типов напольных покрытий и является отличным решением для всех типов зданий. Отопление пола скрыто от глаз и дает свободу

Подробнее

Нагревательные маты DEVIheat 150S (DSVF-150)

Нагревательные маты DEVIheat 150S (DSVF-150) ПАСПОРТ Продукция сертифицирована в рамках Таможенного Союза Соответствие продукции подтверждено в форме принятия декларации о соответствии, оформленной по

Подробнее

Тепло снизу. Сколько стоит теплый пол

Тепло снизу. Сколько стоит теплый пол Сегодня можно не ждать милостей от природы и коммунальных служб благодаря современному и надежному теплому полу. Эту систему устанавливают в квартире, коттедже, на

Подробнее

RU/UA Инструкция по установке

RU/UA Инструкция по установке Терморегулятор электронный devireg 130, 131, 132 2 Содержание: 1. Применение и функции. 2. Инструкция по установке. a. Монтаж датчика температуры пола для devireg 130 и 132.

Подробнее

Водяной теплый пол для малых площадей

Водяной теплый пол Область применения и приемущества Универсален. Применяется в помещениях с небольшой площадью до 12 м². Автономен. Не зависит от систем отопления и не требует подключения к нагретому

Подробнее

Монтаж водяного теплого пола своими руками: 5 основных правил

Комфортные условия для жизни и дополнительные удобства — то, к чему стремится каждый хозяин собственного жилья. В списке особо популярных решений далеко не последнее место занимает обустройство теплого пола, так как у радиаторной системы отопления есть серьезные недостатки. Среди главных минусов — неизбежные утечки тепла. Именно эту проблему решает монтаж водяного теплого пола своими руками: чаще такой способ обеспечить желанный комфорт выбирают владельцы частных домов, реже — жильцы квартир. Имея опыт подобных работ, можно установить такую систему собственноручно, однако надо досконально знать технологию, так как при малейшем ее нарушении новый вид отопления будет недостаточно эффективен.

Обычные системы и/или теплый пол?

Слабое место традиционной радиаторной системы — неравномерный прогрев помещения. Теплые воздушные потоки сразу устремляются вверх. Остывая, они снова опускаются, и этот неидеальный «круговорот» продолжается, прогревая воздух у батареи и в верхних слоях. Пол и пространство около него остаются холодными, а ноги жильцов начинают мерзнуть.

Монтаж водяного теплого пола устраняет этот недостаток. Нагревательные элементы, установленные в толще основания, равномерно распределяют тепло, благодаря этому все помещение становится более комфортным. Воздух оптимальной температуры не скапливается под потолком: он находится на уровне пола и выше. Поэтому обеспечивает жильцам более комфортные ощущения.

Из-за этих конструктивных преимуществ системы теплых полов в квартирах и домах нередко становятся единственным видом отопления. Другой вид — электрический — не слишком привлекателен, причина — высокая стоимость энергоснабжения. Монтаж водяного теплого пола своими руками обходится значительно дороже, однако он быстро окупается после ввода в эксплуатацию.

Особенности системы «водяной пол»

Существует 2 вида таких обогревательных систем: «мокрые» и легкие. Первые — тяжелые бетонные — требуют заливки трубопровода раствором. Слой стяжки только над трубами (16-18 мм) должен составлять как минимум 30 мм. Максимум – 70 мм.

Вторые полы используют в домах, где отсутствует возможность сделать полноценную стяжку. В этих случаях толщина пола составляет около 18 мм или немногим более. Трубы укладывают в пенополистирольные пазы, которые заливают раствором. Второй вариант — монтаж в конструкции, состоящие из деревянных досок.

Начинка «мокрого пирога»

Монтируют водяной теплый пол на прочном, устойчивом основании — монолите или грунте. Сначала укладывают пароизоляционный слой. Минимальная толщина полиэтиленовой пленки составляет 0,1 мм. Затем идут следующие слои:

  1. Утеплитель. В его роли чаще используют пенополистирол — материал недорогой, но имеющий достаточную механическую прочность и маленький коэффициент теплопроводности.
  2. Песчано-цементная стяжка с добавлением пластификатора. Такая смесь обеспечивает подвижность, относительную простоту укладки, снижает соотношение воды и цемента.
  3. Трубы. Бетон армируют сеткой, ячейки которой имеют размеры 50х50 либо 100х100 мм, диаметр проволоки — 2-5 мм. На арматуру монтируют трубопровод для теплоносителя.
  4. Бетонный слой, покрывающий трубы, обязан быть как минимум 30 мм, однако для равномерного распределения тепла и большей прочности конструкции рекомендуют другое значение толщины стяжки — 50 мм.

Там, где стяжка примыкает к стенам, и на границах контуров отопления для компенсации теплового расширения бетона укладывают демпферную (термоусадочную) ленту. Последний слой «пирога» — финишное покрытие. Для этой роли подходит тот материал, что идеален именно для систем теплых полов. Это керамогранит либо керамическая плитка.

Есть и иные варианты — ковролин, ламинат, линолеум, однако в этом случае на маркировке должен стоять значок, указывающий на возможность их использования в этой водяной конструкции. Главное условие при выборе последних материалов — строгое соблюдение теплового режима. Его обеспечивают насосно-смесительные узлы.

Когда возможен монтаж?

Самое практичное решение — укладка теплого пола еще на этапе строительства дома — во время возведения перекрытий. К уже готовому помещению предъявляют несколько требований.

  1. Имеющееся основание должно быть прочным, способным выдержать довольно массивную стяжку. Идеальный пол для «мокрой» конструкции обязан иметь ровную поверхность. Перепады свыше 5 мм запрещены. Причины — потенциальное завоздушивание контуров, увеличение гидравлического сопротивления.
  2. Так как толщина водяного пола может составлять 80-200 мм, то существенное уменьшение высоты потолков тоже принимают во внимание. Высота дверного проема обязана быть как минимум 2100 мм.
  3. Теплопотери, составляющие 100 Вт/м2 или более, — достаточный повод для отказа от обустройства теплого пола, так как в этом случае будет невозможно добиться эффективной работы системы.

Монтаж водяного теплого пола проводят в помещениях, где вставлены окна, а также завершены все штукатурные работы.

Что включает стадия проектирования?

От того, насколько корректно был произведен расчет, зависит эффективная работа водяного пола. И в первую очередь это касается оптимальных температур. Чтобы определить идеал для комфортного существования, нужно принять во внимание следующие рекомендации:

  • 29° лучшим образом подходит для жилых комнат;
  • 30° — температура, идеальная для прихожих, коридоров;
  • 32-33° — градусы, оптимальные для санузлов, бань или помещений с бассейном.

Водяные теплые полы — низкотемпературное отопление. Если в батареи теплоноситель подается нагретым до 80-90°, то для теплого пола хватает температуры в 60°. Также важна разница между температурой в подающей и обратной трубах. Самыми оптимальными соотношениями являются 40/30°, 45/35°, 50/40° либо 55/45°.

Длина петель

Для того чтобы достичь такого баланса, необходимо обеспечить одинаковую длину контуров-петель водяного пола, однако этот идеал практически недостижим. Поэтому приняты традиционные соотношения между диаметром и длиной контура:

  • для изделий с диаметром в 20 мм максимальная протяженность — 120 м;
  • для 17 мм — 90-100 м;
  • для 16 — 70-90.

Лучше придерживаться минимальных границ двойных значений. Оптимально большее число петель из труб одинакового диаметра.

Шаг укладки

Этот показатель (100-600 мм) зависит от функций помещения, предполагаемой тепловой нагрузки на водяной пол, от длины контура. В домах или квартирах обычно ориентируются на такие цифры:

  1. В жилых помещениях, имеющих внешние стены, есть краевые зоны — смежные с ними поверхности пола, ширина которых составляет 100-200 см. Рекомендуемый шаг в этом случае — 100-150 мм, количество рядов — 5 либо 6.
  2. В центре комнат либо там, где внешние стены отсутствуют, оптимальный шаг — 200-300 мм.
  3. В санузлах, банях и вдоль бассейнов шаг не меняется, это 150 мм независимо от площади помещения.

Способы монтажа труб

Сейчас есть три варианта укладки труб водяного пола. Это «улитка», «змейка» и комбинация.

Улитка

Улитка или спираль — самый популярный (до 90% случаев использования), эффективный и наименее затратный вид монтажа. Трубы укладывают, двигаясь по периметру комнаты, сокращая радиус к центру помещения, затем операцию проводят в обратном направлении. Достоинства — равномерное распределение тепла, возможность монтажа системы с тем минимальным шагом, который позволяет материал, В эту же категорию можно отнести нетрудоемкость операции из-за отсутствия большого изгиба труб, поэтому с укладкой может справиться один мастер.

Змейка

Змейка, а также двойная змейка. Этот вариант укладки труб имеет существенный недостаток — довольно большая разница температур (5-10°) в начале и конце контура. В этом случае о равномерном распределении можно забыть, так как теплоноситель будет постепенно остывать, проходя от подающего до обратного коллектора. Такой перепад можно компенсировать двойной змейкой, однако есть и второй минус — трудность монтажа, ведь изгиб труб должен соответствовать 180°. Максимальный шаг такой укладки — 200 мм. Этот вариант применяют для смежных участков, в санузлах и помещениях очень малой площади.

Сочетание

Комбинация улитки и змейки — иногда единственный способ добиться комфортной температуры. Для краевых зон используют змейку, для остального пространства — улитку. Помимо обеспечения оптимального температурного режима способ гарантирует рациональное использование остатков бухты.

В обоих случаях возможно применение умного метода — переменного шага монтажа. На границе с внешними стенами он может быть 100 или 150 мм, на остальном пространстве — 200-300 мм. Однако при таком варианте используют только улитку, не применяя ни змейку, ни комбинацию.

Создание проекта

Так как компьютеры сейчас есть практически в каждом доме, то у многих существует возможность освоить программное обеспечение — простое и бесплатное, однако значительно облегчающее жизнь домашних мастеров. Чтобы рассчитать длину контуров, лучше воспользоваться программой производителя труб Valtec, она также бесплатна. Другое, более простое и свободное программное обеспечение — «Улитка». Те, кто любит заниматься самостоятельными расчетами, просто вооружаются миллиметровой бумагой, на которой чертят план квартиры или дома. Затем «раскладывают» трубы, высчитывают их длину.

В том и другом случае необходимо учесть такие требования:

  1. Для каждой комнаты необходим «свой» контур. Исключение могут составлять лишь смежно расположенные санузлы.
  2. Укладка демпферной ленты по периметру комнаты, между контурами в одном помещении — условие обязательное.
  3. 40 м2 — максимальная площадь для одного контура. Длина одной его стороны обязана быть не более 8 метров.
  4. Больший метраж помещения требует дополнительного контура.

Только неукоснительное следование рекомендациям обеспечит эффективность водяного теплого пола.

Материалы, оборудование

Чтобы обеспечить надежность и функциональность системы, на материалах экономить нельзя. Если с трубами все более или менее понятно, то при поиске других расходников можно испытать некоторые затруднения.

Выбор «правильных» труб

Основной элемент обогревательной системы — трубы. Наиболее часто используют многослойные полимерные изделия, изготовленные из сшитого полиэтилена (PE-Xa, PERT), металлопластиковые и нержавеющие гофрированные трубы, лишенные основного недостатка «конкурентов» — невысокого уровня теплопроводности.

Диаметр изделий больше зависит от материала, однако, как правило, он составляет от 16 до 20 мм. Именно эти пороговые значения популярнее другого — 17 мм. Чтобы быть полностью уверенными в покупке «правильной» трубы, лучше последовать следующим рекомендациям:

  • остановить свой выбор лучше на изделиях известных брендов, к которым относят KAN, Rehau, Tece, Uponor, Valtec.
  • наличие сертификатов, подходящих фитингов, коллекторов и остального оборудования, метраж бухт — те вопросы, что обязательно требуют подробного ответа продавца-консультанта.

При выборе трубы PE-Xa допускают проведение теста. Изделие окажется оригиналом, а не плохой копией, если согнутый отрезок трубы примет изначальную форму после прогревания этого участка строительным феном.

Поиски утеплителя

Его качество и толщина позволит не «спустить» свои деньги на подогрев бетонного перекрытия, земли или атмосферы. И в этом случае материал просто обязан иметь низкую теплопроводность. Есть два достойных претендента для монтажа водяного теплого пола.

  1. Теплоизоляционные профильные маты, изготавливаемые из плотного пенополистирола. Фигурные бобышки (круглые, прямоугольные) призваны значительно облегчить монтажные работы, так как дополнительная фиксация контура при использовании этого вида теплоизоляции попросту не нужна. Шаг их крепления — 50 мм. Толщина изделий различна — от 10 до 30 мм, размеры — 500х1000, 700х1100, 800х1100, 1000х1000 мм и другие. Недостаток — высокая цена, особенно если выбор пал на брендовые товары.
  2. Плиты из экструдированного пенополистирола — более бюджетное решение, имеющее те же качественные характеристики — низкую теплопроводность и прочность. Толщина изделий — от 20 до 100 мм, боковые поверхности имеют пазы для удобства монтажа. Такие плиты имеют размеры 500х1000, 600х1200, 600х1250, 850х1150 мм.

Так как редкий хозяин не думает об экономии, то выбор для многих мастеров очевиден. Разница в цене позволит на ту же сумму купить не только плиты, но и дополнительные крепежные элементы.

Толщина утеплителя чаще не требует каких-то заумных расчетов, хотя они и существуют. Важно придерживаться нескольких правил.

  • минимальная толщина утеплителя для водяных полов, укладываемых на грунт, — 100 мм, однако лучше сделать два слоя плит по 50 мм, но их необходимо уложить перпендикулярно;
  • комнаты, расположенные прямо над цокольным этажом, требуют как минимум 50 мм;
  • если снизу помещение отапливается, то хватит толщины в 30 мм.

Легкость теплоизоляционного материал требует их надежного крепления к основанию. В этой роли выступают тарельчатые дюбеля. Ими плиты фиксируют в центре и местах стыков. Для надежного крепления труб к пенополистиролу покупают гарпун-скобы (якорные). Шаг крепления — от 300 до 500 мм, в месте «петель» труб — 100 мм.

Расчет делают таким образом, чтобы 500 якорных скоб хватило на 200-метровую бухту. В этом случае погоня за брендом не оправдает себя, потому что такой же качественный крепеж выпускают и многие отечественные производители.

Для правильного выбора коллекторно-смесительного узла нужна помощь специалиста. Только он может подобрать все комплектующие, так как количество элементов достаточно велико, а фитинги для присоединения труб необходимо подбирать индивидуально.

Монтаж системы теплого пола

Имея на руках схему, все материалы и крепежные элементы, можно приступать к операции. Укладка этой системы отопления начинается с определения места для коллекторного шкафа. Все работы, если возникает необходимость в выдалбливании ниши, должны заканчиваться на этом этапе.

Укладка утеплителя

Перед монтажом утеплителя пол подметают, пылесосят. Потом при помощи уровня (водяного, лазерного) тестируют поверхность. При определении неровностей свыше 5-10 мм их выравнивают сухим песком.

  1. Если теплый пол будет располагаться на грунте либо под цокольным этажом, то обязательно делают гидроизоляционный слой. Пленку (от 120 до 200 мкм) укладывают с нахлестом как минимум 100 мм, стыки проклеивают строительным скотчем, также делают заход на стены.
  2. Укладку плит из экструдированного пенополистирола начинают с дальнего угла комнаты. Следят, чтобы элементы плотно прилегали к стенам, соседним плитам, к основанию. Постоянно проверяют горизонтальность уровнем. Если замечены отклонения, их нивелируют с помощью того же песка.
  3. При укладке второго ряда следят, чтобы швы плит не совпадали, так как смещение обязательно. Если в последнем уложенном ряду находятся плиты, обрезанные на треть, то операцию продолжают именно с этой стены.
  4. Второй слой утеплителя укладывают перпендикулярно относительно первого. В центре каждой плиты и на стыках элементов крепят тарельчатые дюбеля, затем швы заклеивают скотчем. Все щели задувают монтажной пеной.

Монтаж труб

Для этого этапа лучше достать приспособление, помогающее разматывать бухту, так как снимать трубы кольцами не рекомендуют. Если на плитах нет разметки, то ее самостоятельно делают маркером и малярной отбивкой.

Затем на пол укладывают армирующую сетку, рекомендованная толщина прутка — 4 мм. По периметру стен наклеивают демпферную (термоусадочную) ленту. Альтернатива — приклеивание полос из пенопласта, их толщина — 10-20 мм. Монтаж труб теплого пола начинают с тех зон, что наиболее удалены от коллекторов.

Укладку производят строго по схеме. Трубы сгибают крайне осторожно, избегая заломов. Если крепеж делают к арматуре, то следят, чтобы он не был чересчур жестким, в противном случае при нагреве трубам (исключение — гофрированная нержавейка) грозит повреждение. После монтажа контура трубы подключают к коллектору. Для перемещения по проложенным контурам делают «тропинки» из фанеры, досок, ОСП.

Гидравлические испытания

После выполнения этого этапа делают опрессовку — тест на герметичность. Для операции к коллектору теплого пола подключают компрессор, затем подают давление в 4-6 бар. Систему проверяют сутки. Незначительные перепады давления (1-2 деления) — свидетельство качественно выполненной работы.

Заливка стяжки

После проверки корректности сборки приступают к заливке раствора. Делают ее при включенном рабочем давлении. Минимальная толщина стяжки от верха труб —45-50 мм. Самый лучший выход — покупка готового состава для заливки стяжки. В него уже включены все необходимые компоненты, включая пластификатор, полипропиленовую фибру и другие необходимые ингредиенты.

После заливки раствор оставляют схватываться несколько дней (1-2). Потом обрезают излишки демпферной ленты, поверхность увлажняют и застилают пленкой. Эту операцию повторяют на протяжении 10 суток, однако на полное схватывание стяжки уходит как минимум 28 дней. Заключительный этап — настройка и запуск оборудования. Главный показатель корректной балансировки — одинаковые температурные значения на всех трубах обратной подачи.

Монтаж водяного теплого пола своими руками имеет один большой минус — трудоемкость работ. Однако менее популярными он не становится. Причины — удобство, комфортная температура, надежность и экономия на отоплении дома.

Избежать некоторых распространенных ошибок позволит просмотр этого видео:

Видео загружается…

Инструкции по установке теплого пола — ООО «Системы теплого пола»

Как часть вашей системы теплого пола, мы поставили вам цифровые комнатные термостаты Heatmiser PRT . Когда система работает, убедитесь, что комнатные термостаты установлены на 20 ° C, система рассчитана на работу при температуре от 20 до 21 ° C, что является подходящей температурой в помещении для Великобритании. Скорость насоса должна быть установлена ​​на 3. Смесительный клапан обычно устанавливается на 45 ° C для бетонных полов и 55 ° C для деревянных подвесных полов.Если по какой-либо причине помещения не нагреваются, температуру подачи на смесительном клапане можно увеличить.

Если система издает шум, возможно, в системе присутствует воздух. Воздух можно удалить через торцевые крышки на коллекторах, как в радиаторной системе. Перед выполнением любых регулировок убедитесь, что система проработала 24 часа.

Обратите внимание, система должна работать 24 часа в сутки в течение отопительного сезона, это наиболее эффективный способ ее работы. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на снижение температуры на 5 ° C, например, ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. Инструкции для Heatmiser PRT.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность системы теплых полов составляет 100 Вт / м2 для бетонных полов и 70 Вт / м2 для деревянных подвесных полов.Для эффективной работы любой системы теплого пола необходимо, чтобы дом был построен в соответствии с действующими строительными нормами. Ковровое покрытие и подложка вместе не должны превышать 2,5 тог.

Если вы используете теплый пол в зимнем саду, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Он не будет поддерживать температуру 20 ° C круглый год, так как потери тепла в зимнем саду превышают 100 Вт / кв.м. Это также обычно бывает в случае установки радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с напольным отоплением.Для комбинированных котлов всегда рекомендуется уточнять у производителя котла, может ли котел быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только теплый пол и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60 ° с.

Системы теплого пола можно смешивать с обычными радиаторными системами.Также обратите внимание, что система теплого пола должна быть полностью отдельной системой , то есть подающая и обратная линия для теплого пола должна полностью идти обратно к котлу. Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, то есть не вместе с подогревом пола.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловые насосы, указала насос, который может выполнять функцию подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами.Тепловые насосы должны поставляться с буферным баком (обратитесь к поставщику GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы теплого пола. Это очень качественный утеплитель, который может использоваться как для бетонных, так и для деревянных подвесных перекрытий.

Обратите внимание, что мы не поставляем изоляцию. У любого строительного торговца на складе будет утеплитель Celotex или Kingspan. Ценовое предложение основано на обрезке трубы прямо на изоляционной плите.Поставляем хомуты. Для бетонных полов мы рекомендуем стяжку 65–75 мм поверх изоляции .

Также можно использовать жидкую стяжку 50 мм или фибровую стяжку. При использовании жидкой стяжки важно установить пластиковую мембрану поверх утеплителя. При нанесении жидкой стяжки необходимо также использовать кромочную полосу.

Стяжке необходимо дать высохнуть в течение минимум от 4 до 6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке высохла.После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45 ° C. Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половицы толщиной более 25 мм. Дополнительную информацию о половицах см. На нашей технической странице. Всегда уточняйте у производителей любой отделки пола, совместима ли она с полом с подогревом. Важно, чтобы на бетон не укладывалась отделка пола, пока он не высохнет на 100%.

Для камня и керамической плитки рекомендуются эластичные клеи и затирка. Избегайте ковровых покрытий из войлока и резиновой крошки. При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь зазор для расширения для обеспечения движения.

Поскольку туалеты и ванные комнаты, как правило, небольшие по площади, может потребоваться дополнительное отопление. Поэтому в этих местах стандартно комбинировать полотенцесушители с подогревом пола.

Если в системе есть металлические детали, ее следует промыть средством Fernox или аналогичным продуктом. Для собственности среднего размера в Великобритании (дом с 4 спальнями), подача и возврат 22 мм подходят для коллектора, более крупные объекты должны использовать поток и возврат 28 мм. Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подключен к коллектору от котла, на случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки систему необходимо заполнить водой и полностью удалить воздух. Лучше всего этого можно достичь, используя давление в сети через два заправочных клапана на концах коллекторов. Все клапаны должны быть закрыты, а клапан заполнения потока должен быть подсоединен шлангом к водопроводу, а обратный клапан заполнения должен быть подключен к шлангу, ведущему к точке сточной воды.

Один за другим открываются и закрываются подающий и обратный клапаны, продувая контуры воздуха. Убедитесь, что все черные крышки на возвратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота.Откройте первую черную крышку, а затем откройте заглушку возвратного конца. Подождите, пока пойдет чистая вода, и убедитесь, что весь воздух ушел. Закройте черную крышку и сделайте то же самое для следующей петли. Продолжайте процесс до тех пор, пока из всех петель не будет полностью удален воздух. Когда закончите, закройте заглушки.

Когда это будет завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова выпустить воздух через спускной клапан на заправочных клапанах, пока весь воздух не будет удален из системы. Не заливать систему из заправочного контура котла.

Перед укладкой стяжки систему необходимо испытать давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждого помещения. На обратном коллекторе (черные колпачки) можно установить приводы для индивидуального управления. Если программируемый комнатный термостат с двухходовым клапаном управляет системой, а индивидуальное управление отсутствует, «черные колпачки» следует оставить открытыми.Коллекторы потока поставляются с манометрами. Для регулировки расходомеров используйте ключ, прилагаемый к коллекторам. См. Инструкции, прилагаемые к распределительной коробке, о том, как отрегулировать расходомеры.

Ниже приводится приблизительное руководство по тому, как далеко следует отрегулировать каждую петлю;

Размер открытого контура в процентах

10-30 метров 30% открыт

40-60 метров 50% открыт

60-90 метров 75% открыто

90 — 100 метров 100% открыто

Если обратный коллектор не нагревается, либо в системе присутствует воздух, либо подающая и обратная линии от котла установлены неправильно.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Влажный теплый пол — Пошаговое руководство по установке

Intro

В то время как многие из доступных электрических систем идеально подходят для установки в одном помещении, когда дело доходит до более крупных проектов, влажные полы с подогревом часто являются лучшим выбором.

Системы водяного теплого пола могут потребовать немного большего планирования, чем их электрические аналоги, но многие считают, что усилия того стоят.

Одним из недостатков системы UFH с подачей воды является дорогостоящая установка. Но что, если бы вы могли это сделать сами? Вы значительно снизите стоимость и сможете получать более дешевые счета с момента завершения работы.

Хороший звук? Тогда перейдем к делу.

Шаг 1 — Подготовка

Прежде всего, убедитесь, что у вас есть все необходимые чертежи САПР и инструкции по эксплуатации, прежде чем начать. Это руководство должно дать вам представление о процессе, поэтому его не следует использовать вместо рекомендаций производителя или дизайнера.

Для начала вам необходимо определить местонахождение коллектора для системы. Если вы устанавливаете однокомнатную систему, например, в зимнем саду, вы можете оставить коллектор в той же комнате.

Однако для более крупных многокомнатных систем потребуется провести некоторые трубопроводы через дверные проемы или стены, поэтому важно точно знать, где будет располагаться коллектор. Все должно быть на вашем чертеже САПР, поэтому обратитесь к нему, если вы не уверены.

Если планировка дизайнера предполагает прокладку труб сквозь стены, самое время просверлить отверстия. Помните, что вам нужно удвоить отверстия по количеству петель в комнате — одно отверстие для потока, другое для возврата.

После того, как все отверстия будут просверлены, полы необходимо тщательно вымыть и очистить от пыли и мусора. Любые острые выступы или вмятины в твердом черновом полу необходимо срезать, отшлифовать и заделать, прежде чем приступить к укладке изоляции.

Для деревянных черновых полов перед продолжением убедитесь, что все половицы надежно закреплены и выровнены. Вы можете положить фанерный лист, чтобы помочь в этом, если хотите.

Шаг 2 — Изоляция

Установка теплоизоляции для системы влажных полов — это работа сама по себе, поэтому, чтобы упростить задачу, у нас есть отдельное руководство, в котором показано, что именно вам нужно сделать, чтобы начать работу.

Если вы еще этого не сделали, нажмите на наше руководство по установке изоляции, чтобы узнать, что вам нужно знать.

Шаг 3 — Установите коллектор

Следуя позиционированию на вашем чертеже САПР, закрепите коллектор на надежной стене, убедившись, что устройство выровнено. Коллекторы обычно устанавливаются на расстоянии не менее 600 мм от пола, чтобы трубы можно было легко смонтировать, не сгибая, когда придет время.

Также стоит помнить о положении вашего коллектора на будущее. Хотя сейчас спрятать его в углу может показаться хорошей идеей, когда дело доходит до обслуживания, вам понадобится много места вокруг устройства.Обеспечение легкого доступа сейчас может избавить от головной боли в будущем.

Подключите коллектор к существующей системе водоснабжения через насос и смесительный клапан, убедившись, что запорные краны находятся в закрытом положении. Если вы собираетесь использовать радиаторы, а также влажный пол с подогревом, вам понадобится зонный клапан, который даст вам раздельное управление обоими методами отопления.

Шаг 4 — Крепление труб

Теперь, когда ваша изоляция и коллектор на месте, пора проложить трубопровод для вашей системы влажных полов.Чтобы трубопровод оставался на месте во время стяжки, важно правильно закрепить трубы до начала процесса.

Для работы доступно множество различных опций, включая предварительно изолированные панели для позиционирования труб. Они расположены как обычные изоляционные плиты, но соединяются друг с другом и имеют встроенную систему крепления труб, что устраняет необходимость в зажимах. Однако самым популярным остается поручень, поэтому мы и будем использовать его.

Разложите поручни под углом 90 ° к месту укладки трубопровода.Самоклеящиеся поручни работают хорошо, но обязательно кладите их, не удаляя предварительно бумажную основу. Это позволит вам убедиться, что ваше положение и интервал правильные, прежде чем вы окончательно приклеите их.

Вам также понадобится мешок со скобами, когда вы начнете укладывать трубопровод.

Шаг 5 — Прокладка трубопроводов

Разложив поручни, пора начинать укладывать трубы на место. Если вы разработали свою планировку, важно, чтобы вы следовали ей, чтобы оптимизировать систему влажных полов.

Если у вас нет индивидуально разработанной компоновки, разместите трубопроводы с интервалами примерно 200 мм, следуя змееподобному образцу (похожему на приведенную выше диаграмму) туда и обратно, оставляя достаточно места, чтобы труба могла вернуться на себя по всей длине. стена у входа.

На ходу защелкните трубку на поручне ногами. При обращении с трубой всегда следует проявлять осторожность, при этом осторожное нажатие ногами не вызовет никаких проблем.

Так продолжайте до тех пор, пока не дойдете до самой дальней точки комнаты. Затем вы можете опустить трубу по оставленному вами каналу, чтобы замкнуть контур. Начиная укладывать трубу, не забудьте оставить достаточно труб, чтобы добраться до коллектора. То же самое относится и к отделке, чтобы вы могли завершить петлю.

В то время как поручни хорошо удерживают трубы на прямых участках, изгибы труб требуют особого внимания. Вот тут-то и пригодится ваша сумка со скрепками.Эти скобы, специально разработанные для работы, будут удерживать трубопровод, но не позволяют стяжке проходить сквозь изоляцию. Купите сегодня здесь.

Даже на прямых участках, если вы чувствуете, что трубопроводы можно было бы сделать с небольшой дополнительной помощью, чтобы они оставались на месте, закрепите их. Лучше перестраховаться, чем сожалеть.

Некоторые макеты не будут такими простыми, как приведенный выше. В больших помещениях потребуется несколько петель, поскольку максимальная длина трубопровода для одного контура составляет 120 метров (многие советуют ограничивать ее до 100 м).В этом случае действительно стоит составить чертеж в САПР, чтобы получить наиболее эффективную компоновку для вашей системы.

Также стоит помнить, что каждая петля должна состоять из одной непрерывной трубы. На самом деле присоединение вызывает проблемы.

Если у вас есть несколько труб, выходящих через дверной проем, это может создать горячую точку, где все они будут объединены в одно небольшое пространство. Чтобы избежать этого, вы можете просто заглушить чередующиеся трубы, чтобы обеспечить определенное разделение между ними, когда они выходят из комнаты.

Точно так же важно не забыть загерметизировать любой трубопровод, который также будет выходить из стяжки. Несоблюдение этого правила может привести к расколу труб. Обычный трубопровод отлично справится с этой задачей.

Шаг 6 — Подсоединение трубопроводов к коллектору

Обеспечение того, чтобы все концы труб были аккуратно обрезаны с помощью трубореза, обеспечит наилучшую фиксацию. Использование пилы или ножа оставит неровную поверхность — определенно не то, что вам нужно, когда вы пытаетесь создать печать.Как только весь трубопровод будет обрезан до нужной длины, вы можете начать подсоединять его к коллектору.

Возьмите первый кусок трубы и наденьте гайку и компрессионное кольцо на верхнюю часть трубы. Затем, крепко удерживая трубу, надавите на стойку шланга до плотного прилегания. Как только это будет на месте, вы можете протолкнуть трубку и стойку шланга в клапан в нижней части коллектора и затянуть гайку.

Убедитесь, что вы продолжаете оказывать давление до тех пор, пока гайка не будет затянута вручную, чтобы труба была зажата правильно, затем закончите работу гаечным ключом.Хотя хорошая фиксация, очевидно, важна, не менее важно не затягивать гайку слишком сильно. Достаточно одного поворота.

Повторите процесс для всех контуров, убедившись, что каждый из них подключен как к потоку, так и к возврату для этого конкретного контура.

Этап 7 — Промывка, наполнение и создание давления

Дважды проверьте, что запорные клапаны отключены, затем подсоедините шланги к точкам заполнения и слива на коллекторе. Заливка должна быть подключена к водопроводному крану, в то время как слив должен иметь достаточный дренаж для забора лишней воды.

Перед открытием клапанов на точках наполнения и слива убедитесь, что все клапаны контура закрыты. Для этого нужно повернуть колпачки декоратора на коллекторе по часовой стрелке до упора.

Регулируемые балансировочные клапаны должны поставляться в выключенном положении, но их также стоит дважды проверить, поскольку важно, чтобы мы промывали только один контур за раз.

После того, как все будут отключены, откройте регулируемые балансировочные клапаны и клапаны контура на самом дальнем контуре коллектора.Обычно это левая сторона коллектора, если смотреть на нее после установки, но если не уверены, обратитесь к руководству. Когда оба находятся в открытом положении, вы можете пропустить воду, открыв заливной и сливной клапаны.

Этот процесс позволит вымыть весь мусор из системы, а также очистить контур от воздуха. Как только у вас будет непрерывный поток воды из дренажного выхода, вы можете закрыть клапан контура, который должен немедленно остановить воду, вытекающую из дренажного выхода. Если вода продолжает течь, в системе все еще может быть воздух, поэтому откройте клапан и попробуйте еще раз.

Когда вы убедитесь, что в петле нет воздуха, отключите ее и откройте следующую, чтобы повторить тот же процесс. Продолжайте движение по коллектору, пока все петли не будут промыты и заполнены. Затем вы можете закрыть краны для наполнения и слива и перекрыть подачу воды.

Теперь мы можем приступить к испытанию системы под давлением. В некоторые коллекторы будет встроен манометр, в то время как для других потребуется винтовой блок (стандартный комплект доступен у всех хороших продавцов сантехников или в Интернете здесь).

Откройте все клапаны контура и регулируемые балансировочные клапаны, повернув их против часовой стрелки, и подсоедините насос для проверки давления к заливному отверстию. Поднимите давление до двух бар в течение 10 минут и проверьте, нет ли утечек или падений давления. Если все в порядке, вы можете повысить давление до 10 бар и повторить ранее выполненные проверки еще в течение 10 минут.

Если все в порядке, давление можно снизить до 6 бар, так как пора начинать стяжку пола.Во время стяжки система должна оставаться под давлением.

Когда вы начинаете стяжку, помните, что давление, показываемое манометром, вероятно, увеличится. Это связано с тем, что смесь песка и цемента будет нагреваться по мере затвердевания, в результате чего вода в трубах расширяется.

Этап 8 — Стяжка влажных полов с подогревом

Как и в случае с изоляцией, стяжка является важной частью процесса, которому мы дали полное руководство. Взгляните, хотите ли вы самостоятельно выполнить стяжку своими руками.Если нет, то есть много действительно хороших подрядчиков, которые сделают работу за вас.

Если вы все же выберете подрядчика, обязательно расспросите его о времени отверждения и высыхания, поскольку оно может варьироваться в зависимости от типа используемых материалов.

Систему влажного теплого пола нельзя использовать для ускорения процесса сушки, так как это может привести к растрескиванию и ослаблению пола.

Шаг 9 — Укладка напольного покрытия

Теперь, когда у стяжки достаточно времени, чтобы застыть и высохнуть, вы можете приступить к укладке выбранного вами напольного покрытия.Какой бы тип напольного покрытия вы ни выбрали, этот этап всегда приносит наибольшее удовлетворение, поскольку вы, наконец, можете увидеть финишную черту впереди.

Шаг 10 — Включение и прогрев!

После того, как вы будете терпеливо ждать, пока стяжка полностью высохнет, и уложите пол, вам захочется заставить работать этот влажный пол с подогревом, чтобы вы могли продемонстрировать его друзьям и семье. Однако сначала вам нужно будет проверить скорость потока и медленно подвести тепло к только что уложенному полу.

Начните с просмотра ваших планов системы, чтобы найти желаемый расход. Это будет различаться для каждой системы влажного теплого пола, поэтому важно, чтобы вы нашли свою и применили ее в соответствии с инструкциями. Все коллекторы также имеют разные расходомеры, поэтому обратитесь к руководству по эксплуатации, чтобы узнать, как правильно выполнить эти регулировки.

В первый день начните с включения системы на минимальное значение, обычно от 25 ° до 30 °, и оставьте на этом уровне на 2–3 дня.Затем температуру можно постепенно повышать в течение следующих нескольких дней, пока не достигнете желаемого уровня от 40 ° до 60 ° (в зависимости от напольного покрытия и типа основания).

Как только вы нагреетесь до нужной температуры, ваша работа будет завершена. Теперь вы можете расслабиться и наслаждаться всем комфортом и экономией, которые дает система влажных полов с подогревом.

Не стесняйтесь присылать нам любые снимки, которые вы делаете, следуя нашему руководству, вы можете просто включить их в наш Зал славы! Вы можете отправить нам свои фотографии через социальные сети или по электронной почте — нам не терпится их увидеть!

Как установить водяной теплый пол?

Это гостевой блог Адама Брунделла, опытного установщика полов с подогревом.Адам является основателем компании Circa Installations & Floor Heat Store с многолетним опытом установки теплых полов.

Спросите большинство людей, почему они выбрали установку системы влажных полов , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из главных советов по установке теплого пола, которые я усвоил за годы работы установщиком системы теплого пола. Независимо от того, являетесь ли вы профессиональным установщиком или увлеченным домашним мастером, я надеюсь, что эти советы будут вам полезны.

6 советов по успешной установке системы теплого пола

1. Очистите черный пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочные и долговечные. Тем не менее, тщательно очистите черновой пол перед установкой и укладкой труб теплого пола, чтобы избавиться от зазубрин на краях, которые могут их повредить. Перед установкой изоляционного слоя, входящего в комплект, вам может потребоваться уложить влагонепроницаемую мембрану на черновой пол.

Труба прикрепляется к простому набору элементов, которые удерживают ее в таком положении, чтобы каждая петля находилась на заданном расстоянии — обычно между 200 мм и 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

2. Сначала установите коллектор в системах водяного теплого пола

В системах влажного отопления коллектор — блок, к которому подсоединяется контур трубы в конкретном помещении, — должен быть установлен в первую очередь.При выборе места для монтажа необходимо учитывать вес устройства и количество труб, которые в конечном итоге будут соединены.

В случае электрического теплого пола необходимо получить квалифицированного электрика, по крайней мере, для подключения к сети в соответствии с BS7671-2008 и действующими правилами электропроводки IEE.

3. Помните о максимальных температурах и окончательном напольном покрытии

Одной из наиболее важных вещей, которую следует учитывать, является тип готового напольного покрытия, которое будет уложено поверх системы, поскольку некоторые напольные покрытия имеют верхнее ограничение температуры.Виниловые полы имеют максимальный предел температуры 27 ° C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о производительности и температуре пола здесь.

4. Повышение эффективности за счет теплоизоляции

Я не могу переоценить важность установки теплоизоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она дает огромные преимущества от сокращения времени нагрева до экономии энергии и более низких эксплуатационных расходов в долгосрочной перспективе.

5. Планирование и измерения

Планирование очень важно, поэтому тщательно обмерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, поскольку в конечном итоге это значительно ускорит установку.

Обязательно продумайте все приспособления и приспособления, которые будут установлены. Например, при установке в ванную комнату унитазов, труб для полотенцесушителей и радиаторов необходимо прикрепить к полу.Все это необходимо учитывать при установке системы, чтобы избежать повреждения нагревательного провода при установке вышеупомянутого. Кроме того, убедитесь, что на существующем черновом полу нет пыли и грязи, а если это деревянный черновой пол, убедитесь, что на нем нет скрипучих половиц, так как потом исправить это будет непросто.

6. Тестирование теплых полов

Очень важно, чтобы вы протестировали систему до и после всех этапов установки.Если вы не уверены, просто попросите своего электрика сделать это до того, как окончательное покрытие пола разрушится.

Также помните, что все системы Warmup поставляются с Гарантией установки SafetyNet ™, что означает, что если нагреватель будет поврежден во время установки, он будет бесплатно заменен, что даст вам дополнительную уверенность при установке системы.

Дополнительный совет: защитите свою новую систему

При укладке мата для теплого пола укладывайте мат проволокой вниз к черному полу и сеткой вверх. Это обеспечит лучшую защиту нагревательной проволоки во время установки.Всегда следуйте инструкциям по изготовлению или обратитесь за профессиональной консультацией в случае сомнений.

И, наконец, если окончательное напольное покрытие будет из плитки или керамики, я бы всегда рекомендовал использовать гибкий самовыравнивающийся латекс или гибкий клей для плитки, чтобы покрыть коврик для теплого пола царапающим слоем, поскольку это помогает укладке плитки. .

Как выбрать между электрической и гидравлической системой полов

Современные системы напольного отопления делятся на мокрые (или «гидронные») и сухие или электрические.Сухие системы, как правило, проще и работают от электросети, тогда как влажные системы используют петлю труб, по которым проходит вода, и подключаются к котлу или другому источнику тепла. Что касается проблем с установкой теплого пола, у компетентного домашнего мастера не должно возникнуть серьезных проблем с установкой любой из систем, хотя влажные системы могут быть более сложными.

Местоположение также повлияет на ваш выбор

На ваш выбор системы влияет то, куда она будет направлена. Новые проекты хорошо подходят для влажных систем, так как трубы для теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть проложены поверх чернового пола перед тем, как покрыть любым выбранным напольным покрытием.В случае плиточного пола кабели будут склеены плиточным клеем. С системой также можно использовать деревянные и ламинатные полы, винил и ковры.

Помощь в выборе системы

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в отдел разминки, чтобы получить совет о пригодности выбранной системы и обсудить любые ремонтные работы, которые необходимо провести до вашего установка начинается. Warmup как самая продаваемая в мире марка напольного отопления — отличный выбор для этой системы.Вам следует остерегаться более дешевых альтернатив, сделанных из некачественной продукции, и всегда следить за тем, чтобы вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

Не знаете, какие продукты использовать в следующей установке теплого пола?
Взгляните на ассортимент продукции для разогрева, чтобы легко найти справочник.

Сообщение в блоге в сотрудничестве с Floor Heat Store

Бесплатное руководство по установке водяного отопления для пола для DIY и профессионалов — Radiantec

Руководства по установке — Наши руководства по установке поверхностного отопления написаны на понятном языке с изображениями и схемами. Они предназначены для того, чтобы помочь домашнему мастеру (DIY), специалисту в области отопления или «достаточно компетентному мастеру» установить системы лучистого отопления с уверенностью и отличными результатами. . Руководство и приложения бесплатны. У вас есть возможность отправить их вам по почте или загрузить в виде файлов PDF.

Позвоните по нашему бесплатному номеру (1-800-451-7593) или просто нажмите здесь, чтобы перейти к форме автоматического запроса, чтобы отправить их вам по почте.

PDF-файлов большие.Для загрузки некоторых из них может потребоваться до 5 минут, если у вас медленное соединение, поэтому дайте им время для загрузки.

Для просмотра файлов PDF вам понадобится бесплатная программа Adobe Acrobat Reader. Если он еще не установлен, Adobe Acrobat Reader можно бесплатно загрузить здесь.

Чтобы загрузить файлы, просто щелкните фотографию рядом с приложением, которое вы хотите просмотреть.


Руководство по проектированию и изготовлению

Если вы плохо знакомы с лучистым теплом, прочтите наше Руководство по проектированию и изготовлению! В этом руководстве содержится обширная общая информация о лучистом тепле .Методы изоляции плит, расчет теплопотерь, варианты трубопроводов, варианты системы и многое другое — все это написано на понятном для домовладельца языке с изображениями и схемами.


Открытая прямая система

Инструкции по установке Open Direct System . В прямой системе используется один высокоэффективный водонагреватель для подачи горячей воды для отопления помещений и бытовых нужд. Пошаговая инструкция с фотографиями всех комплектующих.


Закрытая система .

Замкнутая система использует специальный водонагреватель или бойлер для приготовления горячей воды для лучистого тепла. Пошаговая инструкция с фотографиями всех комплектующих.


Косвенная система

Инструкции по установке косвенной системы . В косвенной системе используется один высокоэффективный водонагреватель для бытовых нужд для обеспечения горячей водой для отопления помещений и бытового использования; Однако в отличие от прямой системы вода для бытового потребления и теплоноситель разделяются теплообменником.


Трубы для бетонной плиты

Инструкция по установке НКТ для бетонной плиты . Установка труб в бетон — один из самых простых и экономичных способов установки лучистого тепла . Вы также можете обратиться к Руководству по проектированию и строительству, чтобы узнать о методах изоляции плит.


Между балками перекрытия

Инструкция по установке трубопровода между балками перекрытия .Если у вас есть доступ к балкам пола снизу, вы можете установить лучистое тепло. В этом руководстве показано, как это сделать!

Установка трубок на полу

Инструкции по установке трубопровода поверх пола . Если вы компетентный самодельщик и не против работать с электроинструментом, вы можете установить высокоэффективную систему лучистого отопления поверх существующего пола, когда у вас нет доступа к балкам снизу.В этом руководстве показано, что делать.


Установка трубок в потолок

Инструкция по установке трубки в потолок . Раньше это был очень распространенный метод установки лучистого тепла. Это отличный способ добавить комфорта в любое пространство , если у вас нет доступа к полу. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка труб в стены

Инструкция по установке НКТ в стены . Еще один хороший способ повысить уровень комфорта любого помещения. Это также работает как хорошее дополнение, если теплый пол не может полностью обогреть помещение.


Установка вешалки для полотенец

Инструкция по установке полотенцесушителя. Ничто не сравнится с роскошно теплым полотенцем при выходе из душа; это приложение показывает, как этого добиться!


Установка водонагревателя Polaris

Инструкции по установке водонагревателя Polaris.Водонагреватель Polaris — это очень сложное устройство, и крайне важно строго следовать инструкциям производителя. Однако имейте в виду, что при подключении вашей системы к Polaris вам необходимо следовать схемам подключения Radiantec.


Инструкции по установке Radiantec Controls.

Электрические схемы для всех органов управления, термостатов и датчиков температуры. Обратите внимание, что это руководство обычно является хорошим руководством для электрика.


Идеи для самостоятельной компоновки трубопровода

Идеи для самостоятельной разводки трубок. Это дополнение избавит вас от беспокойства о том, как расположить трубки. Создайте свой собственный шаблон трубок с помощью этого дополнения.


Руководство по установке солнечного водонагревателя Radiantec Basic для бытовых нужд.

«Солнечный водонагреватель для бытовых нужд Radiantec Basic» — это предварительно спроектированный «комплектный» солнечный водонагреватель для бытовых нужд, который обеспечит обильное количество горячей воды для бытового потребления для типичной жилой семьи.Он также может служить отправной точкой для более универсальных систем солнечной энергии, которые также будут обеспечивать теплые полы, таяние снега, подогрев бассейнов и садоводство с помощью солнечной энергии. Эта система разработана с учетом требований различных налоговых органов.


Radiantec Basic Solar бытовой водонагреватель. Руководство пользователя.

В этом руководстве представлены инструкции по текущему техническому обслуживанию солнечного водонагревателя Radiantec Basic для бытовых нужд.

Руководство по установке системы подогрева полов

— Система подогрева полов Великобритании

Как установить систему теплого пола

Загрузите полное руководство по установке системы теплого пола или перейдите по ссылкам ниже, чтобы прочитать онлайн


Конструкции перекрытий

Установка теплого пола на стяжку / бетонный пол

Сплошные полы можно построить несколькими способами:
Метод одинарной заливки бетоном
Трубы системы теплого пола крепятся к изоляции, а поверх них заливается бетон.
Метод стяжки пола
Бетонный пол уже уложен, изоляция уложена поверх бетона под полом с подогревом. Затем трубопровод крепится к изоляции и засыпается.
Существуют различные варианты этих методов. в зависимости от предпочтений строителей


Установка теплого пола в деревянный пол с использованием стяжки между балками

Постройте черный пол (мин. 25 мм от верхней линии балок) между балками пола, используя качественную плотную изоляцию из плит, опирающуюся на деревянные балки, прикрепленные к стороне балки.Затем прикрепите трубу теплого пола к утеплителю, выровняйте пол заподлицо с верхом балок. После того, как стяжка высохнет, на пол потребуется структурная плита. Обратите внимание, что при использовании этого метода конструкции пола необходимо учитывать дополнительную нагрузку на балки перекрытия

.

Установка теплого пола в деревянный пол с использованием алюминиевых пластин

Изолируйте между балками с помощью доской или стеганого утеплителя.Затем прибейте алюминиевые пластины к балкам, оставив не менее 200 мм на каждом конце участка, где будет вращаться ваша труба. Затем вы вставляете трубу в алюминиевые пластины.


Строительство коллектора теплого пола

Внутри коробки:

  • Латунный коллектор со смесительным клапаном
  • Циркуляционный насос
  • Вставки для трубы
  • Комплект шаровых кранов с шайбами ​​
  • Наконечник со сливными клапанами и манометром
  • Термостатическая головка

Соберите коллектор перед креплением к стене.Начните с ввинчивания наконечника в верхний корпус коллектора. Убедитесь, что манометр повернут к вам после того, как наконечник полностью вкручен. Если требуется регулировка, используйте вращающуюся гайку для регулировки, а затем снова затяните.

Присоедините шаровые краны к коллектору, как показано на рисунке. Красный справа (Flow) и синий слева (Return). Убедитесь, что вы используете прилагаемые резиновые шайбы, прежде чем прикреплять их к клапану смесителя, а затем полностью затяните.

Поверните циркуляционный насос влево так, чтобы он был обращен к себе.Затем затяните верхнюю и нижнюю гайки.
Теперь коллектор готов к креплению к стене.


Установка коллектора теплого пола

Коллектор можно установить непосредственно на стене или на подходящей монтажной плате, закрепив его кронштейнами подходящими креплениями (в зависимости от типа стены). Их нужно вставить в обозначенные отверстия, установочная поверхность должна быть ровной и вертикальной.

Отверстия для монтажного кронштейна можно использовать для отметки мест крепления и крепления блока коллектора к стене / монтажной поверхности с помощью подходящих креплений, обеспечивающих горизонтальное положение сборки.Насос следует повернуть лицевой стороной вперед, чтобы избежать загрязнения стены / монтажной поверхности, на которой должен быть установлен коллектор, проверьте общие размеры смесительного устройства, используя таблицу и рисунок ниже.

Убедитесь, что есть место для запорных клапанов и фитингов под впускными соединениями смесительного узла, и оставьте не менее 300 мм от нижней направляющей коллектора до пола, чтобы предотвратить повреждение труб в месте их выхода на пол.


Как подключить трубу теплого пола к коллектору

Убедитесь, что вы разрезаете квадратную трубу из MLCP острыми пластиковыми трубными ножами. Важно открыть внутреннее отверстие трубы с помощью инструмента для развертки труб, чтобы избежать повреждения уплотнительных колец при вставке в моноблочный фитинг.Вставьте трубу в уплотнительное соединение до упора, затем поверните гайку, пока контрольная прорезь не совместится с прорезью в зажимном кольце, и убедитесь, что труба вставлена ​​полностью.

Примечание — Чтобы упростить установку трубы теплого пола, при необходимости смочите конец трубы и / или фитинг только чистой водой. Смазка маслом или консистентной смазкой нанесет непоправимый ущерб уплотнительным кольцам фитинга.

Наверните гайку на коллектор и затяните гаечным ключом на 27 мм, не прилагая чрезмерных усилий.При затягивании трубы на фитинги коллектора удерживайте фитинг гаечным ключом, затягивая трубную гайку. После того, как труба была подключена к коллектору потока, уложена в соответствии с чертежом компоновки труб и снова подключена к соответствующему соединению обратного коллектора, теперь это полный контур. Когда все контуры установлены и закреплены, уделите время проверке трубопроводов и убедитесь, что расстояние между ними правильное и нет ли перегибов в трубе.


Крепежная рейка (сплошная стяжка)

Крепежная шина используется для обеспечения равномерного монтажа трубы в помещении или комнатах.Он разделен на интервалы 50 мм. Так, например, если вы устанавливаете трубопровод с центрами 200 мм, вы должны закрепить первую трубу на расстоянии 100 мм от стены, затем оставить три зажима, повернуть трубу обратно в крепежную планку и закрепить в четвертом зажиме, что составляет 200 мм. Изоляционные зажимы используются для фиксации рельсов на месте

Расстояние между направляющими
Верхняя направляющая на чертеже, где труба входит в комнату, должна находиться на расстоянии 500 мм от верхней стены. Нижняя направляющая должна находиться на расстоянии 300 мм от нижней стенки (см. Рис. 1), а затем разместить последнюю полосу посередине верхней и нижней направляющих, чтобы труба проходила ровно и ровно.

ПРИМЕЧАНИЕ
Не забудьте оставить достаточно трубы для соединения из комнаты с коллектором теплого пола (пакеты содержат небольшое количество излишков трубы для соединений).
Важно изогнуть трубу в форме «лампочки», чтобы избежать перегиба, если используется что-либо с центром менее 200 мм.
Перед установкой внимательно прочтите инструкции по установке, заполнению и вводу в эксплуатацию, они проверены и протестированы, чтобы дать вам отличные результаты.

* Типовая стяжка пола глубиной 65 мм

ВАЖНЫЕ МОМЕНТЫ
Помните, что очень важно, чтобы труба укладывалась с должной осторожностью и не перекручивалась при установке.Электрическая проводка управления и работы по подающему и обратному трубопроводу, убедитесь, что это на месте, прежде чем будут выполнены отделочные работы. (См. Чертежи или позвоните нам по телефону 0800 232 1501)


Устройство теплого пола с использованием стяжки между балками

Центры труб 200 мм
(Помещение в соответствии с действующими правилами строительства)
При установке полов с подогревом в деревянный пол с расстоянием между центрами 200 мм трубы обычно укладываются по 2 прохода на балки (если балки находятся на расстоянии 400 мм от центра).Сделайте надрез на конце балок примерно в 100 мм от стены, чтобы труба UFH проходила в комнату и труба переходила в следующую балку. Зажимы должны быть через каждые 1–1,5 м.

Центры труб 150 мм
(Помещение с высокими тепловыми потерями, например, зимний сад)
При установке полов с подогревом в деревянный пол с шагом 150 мм трубы обычно укладываются в 3 прохода в каждой балке. Сделайте надрез на концах балок примерно на 100 мм. Каждый второй надрез должен быть достаточно большим, чтобы в него поместились 2 трубы.Также вам нужно будет сделать выемку на другом конце балок, каждая вторая балка должна иметь выемки на концах, противоположных выемке, в которую входит труба. Зажимы должны быть через каждые 1–1,5 м.


Установка теплого пола с использованием алюминиевых пластин


Полы с подогревом во всей планировке дома

Посмотреть схему теплого пола в доме


О коллекторе теплого пола

Посмотреть схему коллектора системы подогрева пола


Заполнение системы

После того, как все контуры установлены, система должна быть заполнена и испытана под давлением.Для этого вам понадобится водопровод и садовый шланг, следуйте пошаговым инструкциям ниже.

Коллекторный смеситель имеет встроенный обратный клапан, обеспечивающий простое заполнение контуров теплого пола через сливной и наполняющий клапаны, установленные на коллекторах. Чтобы использовать обратный клапан, необходимо заполнить контуры теплого пола с помощью сливного и наполнительного клапана, установленного только на верхней направляющей — он не будет работать, если для заполнения контуров используется нижний сливной и наполняющий клапан.

Для правильного заполнения коллектора необходимо изолировать контуры. На верхней направляющей коллектора работайте справа налево и закройте расходомеры, повернув красное кольцо по часовой стрелке, рис. 2. Когда вы дойдете до последнего расходомера, убедитесь, что он полностью повернут против часовой стрелки, рис. 3, на 3 с половиной оборота и затем щелкните красный воротник вниз. Когда воротник опущен, используйте гаечный ключ на 19 мм, рис. 4, чтобы полностью открыть петлю. (Если этого не сделать, в петлю не попадет вода).

На нижней направляющей коллектора снова работайте справа налево и закройте синие изоляторы, вращая по часовой стрелке. Рис. 5. Когда вы дойдете до последнего синего изолятора, поверните его против часовой стрелки, чтобы открыть. Рис 6.

Когда на коллекторе будут открыты только один расходомер и синий изолятор, поверните красный и синий шаровые краны так, чтобы рычаги находились в горизонтальном положении.

Откройте автоматический воздушный клапан, повернув серый колпачок на 1 оборот против часовой стрелки.
Подключите водопроводную воду к верхнему заправочному клапану, подсоедините кусок шланга к нижнему заправочному клапану и поместите конец в ведро.Откройте клапаны заполнения и слива, поместив инструмент для открывания, прикрепленный к концам клапанов заполнения и слива, и поверните на себя, чтобы открыть. Теперь коллектор готов к заполнению.

Теперь включите водопроводную воду. Как только вода выйдет из нижней точки наполнения, это будет означать, что первый контур полностью промыт. Изолируйте этот цикл, переходите к следующему и повторите процесс, используя шаги на предыдущей странице.

Когда последний контур полностью открыт, все контуры коллектора отключают нижнюю точку заполнения.Проведите испытание коллектора под давлением водопроводной воды, когда давление стабилизируется, отключите верхнюю точку наполнения и отключите шланг. В нормальных условиях на манометре должно быть не менее 3 бар. Если давление в водопроводной воде ниже, может потребоваться насос для опрессовки.


Сантехника в системе с одной зоной

Просмотр схемы водопровода в системе с одной зоной


Электромонтаж в системе с одной зоной

Просмотр схемы подключения в системе с одной зоной


Сантехника с использованием центра коммутации (многозонный)

Просмотр схемы водопровода с помощью центра коммутации


Подключение с использованием центра коммутации (многозонный)

Просмотреть электрическую схему с помощью центра коммутации


Ввод в эксплуатацию системы теплого пола

После того, как вы установили теплый пол, наполнили и проверили давление, подключили подающий и обратный трубопроводы к коллектору.Если пол представляет собой сплошную стяжку, перед выполнением этих шагов убедитесь, что пол подвергся естественному отверждению в соответствии с рекомендациями производителя стяжки.

  • Откройте шаровые краны, повернув красный / синий рычаги в линию.
  • Подсоедините термостатическую головку к смесителю.
  • Установите низкую температуру воды (20 ° C) на термостатической головке.
  • Медленно повышайте температуру в течение следующих 4 недель.
  • Снимите все белые колпачки (если многозонный) на корпусе нижнего коллектора и прикрепите приводы к коллектору.При использовании однозонной системы оставьте синие колпачки подключенными и убедитесь, что они полностью повернуты против часовой стрелки.
  • Удалите воздух из коллектора, который мог попасть, когда вы открыли подачу и отвод. Удалите воздух через автоматический воздухоотводчик, расположенный над указателем температуры.
  • Включите по одному термостату и убедитесь, что котел включается.
  • В многозонной системе убедитесь, что все термостаты по отдельности открывают правильные контуры. Черная метка привода должна приподняться.В системе с одной зоной проверьте, открыт ли клапан зоны.
  • Убедитесь, что насос работает, должны гореть зеленые лампочки.
  • Убедитесь, что расходомеры открыты, и отрегулируйте скорость потока, см. Следующую страницу.
  • Горячая вода теперь должна течь через коллектор из верхнего корпуса в пол и возвращаться в нижний корпус.
  • Проверьте правильность работы других зон, например, радиаторов / горячей воды.
  • Выключите термостаты и проверьте, выключены ли исполнительные механизмы, насос и котел.Котел может продолжать работать, если другие зоны требуют тепла или если насос в бойлере работает с перебоями.

Первоначальный прогрев займет много времени, так как пол холодный и будет отводить все тепло из трубопроводов. Это приведет к тому, что вода, поступающая на пол (верхний корпус), будет теплой, как показывает датчик температуры, а вода, поступающая к нижнему корпусу, будет холодной.
Температуру пола следует постепенно повышать в течение нескольких дней, чтобы не повредить бетонный / стяжной пол.


Регулировка расходомера системы обогрева полов

Как сбалансировать контуры с помощью расходомеров
Расходомеры имеют двойную регулирующую функцию, то есть они не только регулируют расход воды, но также включают функцию отключения, которую можно открывать и закрывать, не влияя на настройку расхода. Расходомер имеет внутренний комбинированный регулятор потока и расходомер, см. Рис. 7, и внешнюю красную манжету. Красный хомут (1) используется для отключения клапана. Внутренний регулятор используется для настройки расхода в контуре, увеличения или уменьшения расхода с помощью прилагаемых гаечных ключей на 19 мм, см. Рис. 8.Изменение расхода можно увидеть на шкале на трубке расходомера. Убедитесь, что клапан находится в полностью открытом положении. Чтобы проверить запорный клапан, следуйте инструкциям ниже:

Поверните красную манжету против часовой стрелки примерно на три с половиной оборота. Вы увидите, как весь расходомер вращается и поднимается. Если клапан перевернуть — более трех с половиной оборотов — внутренняя пластмассовая резьба может быть повреждена и вызвать утечку. Если вы дойдете до упора, пожалуйста, поверните
на пол-оборота назад.

Теперь вы готовы использовать функцию регулирования потока. Опустите красную манжету, пока она не коснется коллектора (1). Затем с помощью гаечного ключа на 19 мм или пальцами отрегулируйте расход с помощью черных плоских гаек в нижней части расходомера (2). Вы можете прочитать требуемый расход в литрах в минуту прямо по красному индикатору на шкале на прозрачной трубке расходомера. После установки требуемого расхода снова поднимите красную манжету (1), пока она не войдет в зацепление с черными плоскими поверхностями под гаечный ключ в нижней части расходомера (2), см. Рис. 9.

Очистка трубки расходомера для теплого пола
Поверните красную манжету (1) по часовой стрелке, пока функция отключения не будет полностью закрыта. Снимите трубку расходомера, закрепив черные плоские поверхности гаечного ключа, затем с помощью давления руки или накидного гаечного ключа на 17 мм осторожно открутите трубку расходомера против часовой стрелки. Очистите трубку и снова прикрутите. Поверните красную манжету (1) против часовой стрелки, пока запорный клапан снова полностью не откроется.


О смесительном блоке

Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C.Этот температурный диапазон подходит для ряда применений с подогревом пола от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой в ​​коммерческих целях. На следующих рисунках показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием.


Как работает смесительный клапан для теплого пола

Смесительный клапан предварительно смонтирован на коллекторе для экономии времени при установке. В его основе лежит термостатический смесительный клапан, который представляет собой специально разработанный смесительный узел, обеспечивающий точный контроль температуры полов с подогревом.Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C. Этот диапазон температур подходит для всей области применения теплых полов, от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой пола в коммерческих целях. На рисунках ниже показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием:

  • Первоначально холодная жидкость в датчике дистанционного зондирования пропускает почти всю первичную горячую воду из источника тепла через клапан.Постепенно температура датчика повышается по мере того, как контуры пола начинают нагреваться
  • В зависимости от настройки температуры термостатической головки, когда температура датчика повышается, челнок начинает перекрывать первичную горячую воду, позволяя возвратной воде поддерживать температуру, установленную на головке, до 70 ° C, если требуется
  • Когда температура, установленная на головке на датчике, достигнута, челнок уравновешивает необходимое количество первичной горячей воды и вторичной возвратной воды для поддержания этой температуры.В зависимости от настройки термостата горячая вода может быть почти полностью перекрыта, что позволяет использовать очень низкие температуры, подходящие для ввода в эксплуатацию стяжек полов, вплоть до 20 ° C, если это необходимо.
  • Термостатический смесительный клапан имеет клапан увеличения потока, который позволяет возвратной воде течь непосредственно в выпускное отверстие для смешанной воды. Это охлаждает температуру смешанной воды, измеряемую удаленным сосудом, и вызывает открытие смесительного клапана, позволяя большему количеству первичной горячей воды проходить через смесительную камеру, и повышает температуру до значения, установленного на головке
  • .

Руководство по эксплуатации системы теплого пола

Есть два основных элемента управления подогревом пола; один — программируемый термостат, другой — термостатическая головка.

Программируемый термостат
Этот термостат дает вам возможность установить общий контроль времени с двумя различными настройками температуры. Как и в случае с более традиционной системой отопления, первая установка температуры используется для обеспечения комфортной среды обитания (обычно 21 ° C) в течение всего времени, которое вы проводите в комнате.

Вторая настройка может использоваться для предоставления возможности под названием NIGHT SETBACK. Ночной режим — это когда вторая настройка температуры находится на гораздо более низком уровне (обычно 16 ° C).

Установка часового термостата на ночную пониженную температуру выключит котел и насосы до тех пор, пока на программируемом термостате температура не упадет ниже 16 ° C.

Ночной режим останавливает охлаждение помещения прямо в течение ночи, так что утром в помещении можно быстрее и эффективнее нагреться до комфортной рабочей температуры. Чтобы установить время и температуру на программируемом термостате, обратитесь к инструкциям пользователя, прилагаемым к термостату.

ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА
Этот элемент оборудования расположен на коллекторе и его цель состоит в том, чтобы смешивать воду с высокой температурой из котла до более низкой температуры, подходящей для подогрева полов.

Термостатический смесительный клапан может быть установлен на термостатической головке в диапазоне от 20 до 70 ° C следующим образом:
1. Поверните ручку термостатической головки, чтобы установить требуемую температуру под полом.
2. Подождите, пока температура стабилизируется. , затем сравните настройку с показаниями датчика температуры смешанного потока, установленного на смесительном клапане, расположенном над насосом

.

Блокировка установки температуры
Термостатическая головка оснащена двумя установочными штифтами, красным и синим.Эти штифты предназначены для блокировки настройки температуры следующим образом:

1. Установите требуемую температуру, как описано выше.
2. Найдите черную точку и вставьте по одному штифту с каждой стороны точки
3. Головка не может вращаться.

4. ПРИМЕЧАНИЕ. Подогрев пола не является быстро реагирующим видом нагрева (например, газовым камином), и для достижения желаемой температуры может потребоваться некоторое время. Верно и обратное в том смысле, что для остывания пола требуется время. Например, если вы хотите, чтобы температура в комнате прогрелась до 8 часов утра, установите более высокую температуру на 6 часов утра, если вы прекратите использование в 11 часов вечера, установите более низкую настройку температуры на 9 часов вечера.


Инструкции по системам лучистого обогрева пола — High Card Heating Solutions, Inc.

Сделайте набросок поверхности пола и балок, через которые будут протягиваться и устанавливаться трубы. Определите расположение коллектора и проложите путь к коллектору для каждой петли трубопровода.

Измерьте длину балки перекрытия и умножьте длину балки на два. Это определяет размер трубы на полость балки, когда балки пола установлены с центрами от 10 до 18 дюймов.Когда балки перекрытия находятся на расстоянии от 10 дюймов до 18 дюймов, в каждом пространстве балок устанавливаются два участка трубы. Если расстояние между балками превышает 18 дюймов, в межбалочном пространстве устанавливают три участка трубы.

Рассчитайте количество пространств между балками, которые вы можете покрыть с помощью длины используемого змеевика. Например, если балка установлена ​​по центрам 18 дюймов и ее длина составляет 20 футов, умножьте 20 x 2, чтобы получить 40 футов трубы на полость. Предполагая, что длина бухты составляет 300 футов, можно покрыть 7 полостей балок.НО, помните, что вам нужно учитывать длину трубы, идущей от коллектора и обратно. В этом примере и в зависимости от расположения коллектора, возможно, можно заполнить только 6 полостей.

Предварительно просверлите отверстия в балках пола, через которые будут проходить трубы. Для двух труб диаметром 1/2 дюйма требуется отверстие диаметром 1-1 / 2 дюйма, а для четырех труб диаметром 1/2 дюйма требуется отверстие диаметром 2 дюйма. Отверстия всегда должны быть прямыми и выровненными. Отверстия необходимо просверлить в центре балки пола и на расстоянии не менее одного фута от конца точки опоры балки.

Шаг за шагом

Этот процесс включает в себя нарезание резьбы на трубах, но он устраняет перегибы труб и снижает нагрузку на трубу. При таком способе установки могут очень эффективно работать два человека — одна подающая труба, а другой крепит трубу в пространстве балки.

Для балок, установленных с расстоянием между центрами более 18 дюймов, требуется три участка трубы в каждом пространстве балок. Техника перемещения и установки труб аналогична по концепции описанной в этапах с 1 по 8.Создайте провисание трубы и перенесите провисание на соседние пролеты, как и раньше. Однако обратите внимание, что на следующем эскизе эта труба входит в залив на одном конце балки и существует на противоположном конце, чтобы вместить три участка трубы.

WarmTech Теплые полы Руководство пользователя

WarmTech Установка полов с подогревом
(для одностороннего монтажа)

Пожалуйста, прочтите
и ENTIRE Руководство по установке перед тем, как приступить к установке. Неправильная установка может привести к повреждению кабеля и, следовательно, к аннулированию гарантии.
Примечание:
Лицензированный электрик необходим для подключения термостата и подачи электроэнергии.

Ваш обогреватель Warmtech Inscreed Heater разработан таким образом, чтобы его установка была быстрой и простой, но, как и в случае со всеми электрическими системами, необходимо строго соблюдать определенные процедуры.

Состав набора

  • Утеплитель Inscreed Warmtech
  • Клей-спрей
  • Клейкая лента
  • Аналоговый термостат
  • Авария непрерывности
  • Напольный зонд
  • Руководство

Warmtech Heating Systems не несет никакой ответственности, явной или подразумеваемой, за любые убытки или косвенный ущерб, понесенный в результате установки, которая каким-либо образом противоречит приведенным ниже инструкциям.

Если следовать этим инструкциям, у вас не должно возникнуть проблем. Однако, если вам действительно требуется помощь на каком-либо этапе, позвоните по нашей бесплатной горячей линии: Горячая линия Warmtech: 1300 138 126
Вы также можете найти копию этого руководства, инструкции по подключению, список часто задаваемых вопросов и дополнительную полезную информацию сайт: www.warmtech.com.au.

Что можно и чего нельзя делать

DO: внимательно прочтите это руководство по установке перед началом установки.
DO: перед тем, как продолжить, убедитесь, что поверхность пола чистая и сухая.
DO: спланируйте компоновку и установку обогревателя так, чтобы любое сверление после облицовки плиткой (например, для крепления сантехники, дверных ограничителей и т. Д.) Не повредило проводку.
DO: всегда поддерживайте зазор между нагревательными проводами не менее 80 мм.
DO: убедитесь, что ВСЕ нагревательные провода, включая стыки с холодным хвостовиком, проложены под плиткой пола в установке.
DO: используйте клеи и растворы для керамической плитки, подходящие для полов с подогревом (уточняйте у производителя клея).
DO: Нагревательный элемент мегомметра после установки (см. Стр. 13)
DO: будьте особенно осторожны при нанесении песка и цемента, чтобы нагревательные провода не смещались и не повреждались.
DO: убедитесь, что при использовании гидроизоляции из полиуретана на масляной основе кабель необходимо будет проложить на проволочной сетке (не входит в комплект).

НЕЛЬЗЯ: начинать укладку на бетонный пол, который не был полностью высушен.
ЗАПРЕЩАЕТСЯ: обрезайте или укорачивайте нагревательный провод в любое время.
ЗАПРЕЩАЕТСЯ: допускать, чтобы нагревательные провода пересекались или касались друг друга в любой точке.
ЗАПРЕЩАЕТСЯ: храните плитку, острые или тяжелые предметы на проводке во время укладки плитки.
НЕЛЬЗЯ: начинать укладку плитки перед тестированием системы обогрева Warmtech с помощью тестера элементов.
НЕЛЬЗЯ: включать установленную систему отопления, пока плиточный клей полностью не высохнет — ознакомьтесь с указаниями по клею.
ЗАПРЕЩАЕТСЯ: устанавливайте нагревательный провод на лестницах или на стенах.

Предупреждение
После установки нагревательного провода избегайте движения по нему до тех пор, пока пол не будет покрыт песком и цементом. Не устанавливайте нагревательный провод, пока пол не будет готов к облицовке плиткой.
Непосредственно перед укладкой плитки проверьте нагревательные провода, как указано на стр. 13, чтобы убедиться, что они не повреждены. Если у вас есть сомнения, позвоните на горячую линию Warmtech по номеру 1300 138 126.

Информация о нагревателе

Нагреватели состоят из нагревательного провода фиксированной длины, на одном конце которого имеется герметичное соединение, а на другом конце — кабель питания длиной 3 м (холодный хвост).
Жилы и оплетка заземления соединены водонепроницаемым соединительным узлом с проводниками питания и заземляющим проводом холодного хвоста. Все стыки водостойкие, только не водонепроницаемые. Стыки не должны подвергаться длительному воздействию влаги.

Модель нагревателя: Цвет провода: кВт: Длина провода (м) ± 2,50%: А резистивный при 240 В: Сопротивление ± 5,00%

SEW200: Синий: 0.200: 12.5 м: 0,833 Ампер: 242 Ом
SEW300: Яблочно-зеленый: 0,300: 18,5 м: 1,25 Ампер: 161 Ом
SEW400: Бордовый: 0,400: 1,066 0,400: 1,066 А: 121 Ом
SEW500: Фиолетовый: 0,500: 31,25 м: 2,08 Ампер: 96 Ом
SEW650: Оливково-зеленый: 0,650: 40,50 м: 2,70 Ом 74 Ом
SEW800: Красный: 0,800: 50.0 м: 3,33 А: 60 Ом
SEW1000: Желтый: 1.000: 62,50 м: 4,16 Ампер: 48 Ом
SEW1250: Розовый: 1,250: 78,10 м: 5,20 А: 78 Ом

Все электромонтажные работы должны выполняться сертифицированным / квалифицированным электриком. Все работы должны соответствовать AS / NZS 3000: 2000 и действующим Правилам электромонтажа.

Предварительные электромонтажные работы — Настенный термостат


ПРИМЕЧАНИЕ: Оба трубопровода должны быть заделаны на расстоянии 100–300 мм от стены.

Технические примечания

Чтобы в полной мере использовать долговечность керамической плитки, независимо от того, нагрета она или нет, важно правильно спроектировать, построить и подготовить черновой пол.
Важно, чтобы черновой пол был достаточно жестким, чтобы выдерживать максимальный вес, который ему придется выдержать без движения или прогиба.
Выбор материалов для подготовки чернового пола и плитки будет зависеть от существующего чернового пола, предпочтительной системы облицовки и выбора плитки.Этот документ предназначен только для использования в качестве общего руководства по укладке керамической плитки для пола. Дополнительную помощь по подготовке пола и укладке плитки можно получить у производителей клея для плитки.
Warmtech рекомендует установить вторичную гидроизоляционную мембрану поверх песчано-цементной стяжки перед укладкой плитки.

Схемы подключения

Хотя инструкции по установке предусматривают только установку проводки в заданной конфигурации, во многих случаях может быть желательным отклонение от этой конфигурации.Ниже приведены несколько рисунков, демонстрирующих универсальность системы обогрева подтиля Warmtech.
В каждом из примеров пол обогревается с использованием различных конфигураций проводов в соответствии с конкретной планировкой комнаты. Следует отметить, что хотя таблица размеров, представленная в этом буклете, является полезным руководством по компоновке нагревателя, может потребоваться немного изменить расстояние между нагревательными проводами в соответствии с вашей конкретной установкой. Однако ни в коем случае расстояние между проводами не должно быть меньше 80 мм.Не обрезайте нагревательный элемент.

Стандартный номер

Санузел

Помещение с нишами

Помещение с центральным препятствием

Установка нескольких обогревателей

При установке более одного обогревателя важно учитывать следующие моменты:

  1. Нагревательные провода не должны касаться или пересекаться в любой точке.
  2. Нагреватели подключаются параллельно только на термостате или в распределительной коробке.Не подключайте один обогреватель к другому последовательно.
  3. Расстояние между нагревательными проводами для всех нагревателей в зоне должно быть примерно одинаковым.
Шаг установки 1

  • Если обогреватель монтируется на деревянный пол, то пол должен быть покрыт плиткой из керамической плитки, как указано в разделе «Технические примечания».
  • При необходимости следует нанести соответствующий разглаживающий состав и дать ему застыть.
  • Если обогреватель монтируется на твердом полу, важно, чтобы бетон высох.
  • Избегайте движения по черному полу, когда нагревательные элементы обнажены.
Шаг установки 2

  • Отметьте положение обогревателя на полу.
  • Вычислите площадь обогреваемой площади в квадратных метрах. Затем, используя руководство по размеру, приведенное на обратной стороне данного руководства, определите расстояние между проводами и расстояния по периметру, чтобы правильно разместить нагревательный провод в доступном пространстве.
  • С помощью ручки с оптоволоконным наконечником отметьте начальную точку как можно ближе к источнику питания, но не дальше 2.5м от него.
  • Отметьте все внешние углы обогреваемой области, соблюдая расстояния по периметру, предварительно считанные в таблице размеров, и соедините углы, образуя размеченный периметр.
  • Отметьте интервалы для нагревательной проволоки в соответствии с указаниями по выбору размеров.
  • Расстояние должно составлять минимум 80 мм и максимум 100 мм.
Шаг установки 3

  • Осторожно вытяните шнур питания из барабана.
  • После удаления 3 метров кабеля вы дойдете до точки, в которой кабель питания присоединяется к нагревательному проводу.
  • Протянуть «холодный хвост» вверх по кабелепроводу и подключить сигнализацию; включите и оставьте включенным на протяжении всей установки.
  • Соединение должно быть приклеено к полу в начальной точке.
  • После разметки пола можно прокладывать нагревательный провод.
  • Разложите нагревательный провод и закрепите фиксирующей лентой.
  • Проволока должна быть проложена параллельными линиями вперед и назад через основную часть обогреваемой зоны
  • Используя метки расстояния между проводами в качестве точек скотча, прикрепите нагревательный провод к полу с помощью полоски прилагаемой липкой ленты и распылите клей.
  • Полоски должны быть длиной около 25 мм (1 дюйм) и ленточной лентой на расстоянии 300–600 мм друг от друга.
  • Для достижения равномерного покрытия отапливаемой площади на этом этапе вам может потребоваться отрегулировать расстояние между проводами, которое вы предварительно закрепили.
  • Вы можете изменить схему проводов, чтобы она соответствовала вашей конкретной комнате.
  • Если есть неровности формы комнаты, вы можете вручную проложить нагревательный провод, например, чтобы обеспечить тепло вокруг бассейнов, туалетов и т. Д.
  • Убедитесь, что кабели не соприкасаются.
    Это вполне допустимо при условии, что:
  • Нагревательные провода всегда находятся на расстоянии не менее 80 мм друг от друга.
  • Нагревательные провода никогда не пересекаются.

По завершении прокладки нагревательного провода его необходимо приклеить к полу по всей длине.
Обеспечьте максимально возможную адгезию с минимумом воздушного пространства под проволокой. Наклеивая ленту, осторожно затягивайте нагревательный провод с его концов, чтобы убедиться, что он прямой.

Шаг установки 4

Установите термостат и датчик температуры пола

  • Инструкции по установке термостата можно найти внутри коробки термостата или на задней стороне термостата.
  • Силовой кабель состоит из проводов коричневого (активный), синего (нейтральный) и желто-зеленого цветов (заземление). Они должны быть подключены в соответствии с действующими правилами электромонтажа. В целях тестирования коричневый и синий провода должны быть подключены к мультиметру, чтобы получить показания сопротивления ДО того, как будут выполнены какие-либо подключения к источнику питания.
  • Пожалуйста, просмотрите информацию на странице 5, прежде чем продолжить.
  • Установите термостат Warmtech. (При установке термостата Warmtech, чувствительного к полу, убедитесь, что при размещении датчика на земле он находится не ближе 50 мм к любому нагревательному элементу.
  • Если возможно, во время укладки плитки используйте мультиметр, чтобы проверить сопротивление на нагревателе, чтобы убедиться в наличии цепи.
  • Допуск показания ± 5% Ом допускается в соответствии с производственными директивами.
  • Если обогреватель не работает, позвоните в службу технической поддержки по номеру 1300 138 126.
  • На этом этапе НЕ ПЛИТКУ, если обогреватель не работает.
Шаг установки 5

Плитка и затирка

  • Убедитесь, что нагревательный провод полностью закреплен и надежно закреплен.
  • Выстригите пол как можно скорее в соответствии с инструкциями производителя клея для керамической плитки. Не включайте обогреватель, пока плиточный клей полностью не высохнет.
  • Нанесите песчано-цементную стяжку в соотношении 3 части песка и 1 часть цемента.
  • Убедитесь, что толщина слоя составляет минимум 20 мм и максимум 65 мм.
РУКОВОДСТВО ПО РАЗМЕРАМ

Элемент Inscreed: Мощность: Длина кабеля: Таблица зоны покрытия
SEW200: 200: 12,5 м: 1,0 м2 — 1,5 м2
SEW300: 300: 18,5 м: 1,5 м2 — 2,0 м2
SEW400: 400: 25,0 м: 2,0–2,5 м2
SEW500: 500: 31,25 м: 2,6–3,0 м2
SEW650: 650: 40.50 м: 3,1 м2 — 4,0 м2
SEW800: 800: 50,0 м: 4,1 м2 — 5,0 м2
SEW1000: 1000: 62,50 м: 5,1 м2 — 6,0 м2
SEW1250: 1250: SEW1250: 1250: 78,10 м: 6,1–8,0 м 2

Для получения большей или иной площади — обращайтесь в Warmtech по бесплатному телефону 1300 138 126.

Примечания:
Это только номинальные характеристики.
Таблица покрытия предназначена только для расчетов — фактическое расположение проводов на полу может повлиять на полученное фактическое покрытие.В таблице указана площадь в кв.м, которую может покрыть любой кабель, например. если SEW1000 укладывается с промежутками 80 мм друг от друга, общая отапливаемая площадь должна составлять 4,50 кв.м. Формула
Площадь покрытия (м2), разделенная на длину кабеля x 1000 = расстояние между проводами

ГАРАНТИЯ НА ПРОДУКТ

НАГРЕВАТЕЛЬНЫЕ ЭЛЕМЕНТЫ ВСТАВЛЕННЫЕ

Мы гарантируем, что новое отопительное оборудование Warmtech с данной гарантией не имеет производственных дефектов.
Настоящая гарантия распространяется на нагревательные элементы Warmtech Inscreed в течение двух (2) лет с даты покупки.
Warmtech оставляет за собой право отремонтировать или предложить полный возврат (возврат денег) стоимости нагревательного комплекта только в случае неисправности нагревателя в течение двух (2) лет гарантии в результате производственного дефекта. Гарантия не распространяется на влагу в стыках элементов.
Warmtech или ее дистрибьюторы оставляют за собой право взимать плату за любой ремонт / обнаружение неисправностей, вызванных повреждением установки, которое не является ошибкой Warmtech Underfloor Heating.
Для того, чтобы эта гарантия была действительна, необходимо соблюдать все процедуры, подробно описанные в руководстве по установке.Любое отклонение от них может привести к аннулированию гарантии.
Приложите документ, подтверждающий покупку, и храните в надежном месте вместе с данной формой гарантии.

Руководство пользователя системы обогрева полов

WarmTech — оптимизированный формат PDF
Руководство пользователя системы обогрева полов WarmTech — исходный файл PDF

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
