Фундамент под печку: » Как сделать фундамент под печь — все варианты исполнения – Как сделать фундамент под печь — все варианты исполнения

пошаговая инструкция строительства, типы оснований

Каждое сооружение нуждается в надёжном фундаментном основании, которое бы обеспечило целостность всей конструкции. Не является исключением и домашняя печь. Также необходимо определить, какими характеристиками обладает почва в пределах данной местности, а также с весом самого устройства. Стоит также отметить и то, что фундамент под печку в доме бывает трёх основных разновидностей, среди которых выделим следующие:

1. Бутобетонный;
2. Бетонное основание;
3. Опорно-свайный фундамент.

Подготовительный этап

Следует учитывать также и то, что в тех случаях, когда близко располагаются основания под здание и для печки, то их следует связать между собой. С этой целью выполняется песчаная подушка, толщина которой не должна превышать полуметра. Эти действия выполняются для того чтобы не были бы оказаны осадочные действия.

Печь в доме

До начала заливки фундамента следует определиться с его параметрами в целом и с глубиной в частности. Данное значение зависит от нескольких разнообразных факторов, к числу которых можно отнести прочностные показатели грунта, уровень его промерзания, а также подвижность. Отвечая на вопрос о том, как сделать фундамент под печку, следует отметить, что его глубина в условиях сухого грунта составляет примерно восемьдесят сантиметров. Касаемо размеров, они должны быть больше площади основы примерно на семь сантиметров. Между фундаментами постройки и печи выполняется пятисантиметровый зазор. В последующем он должен быть засыпан посредством песка.

Возведение бетонного фундамента

Что касается размеров такого основания, то они должны быть такими, чтобы стала возможной установка в выкопанный котлован опалубочной конструкции. Такая составляющая часть сооружения может и не возводиться в тех случаях, когда имеют место грунты, отличающиеся высокими плотностными качествами. Далее, когда опалубочная конструкция будет установлена, в котловане необходимо обустроить щебневую подушку, толщина которой составляет примерно сто миллиметров. После этого её следует утрамбовать. Следующий шаг заключается в выравнивании данного слоя, для этого может применяться уровень.

Самодельное основание под печь

Последующие этапы строительства фундамента под печку связаны с проведением гидроизолирующей системы. С этой целью необходимо зафиксировать рубероид с использованием степлера. Для этого также может использоваться и полиэтиленовую плотную материю. Когда подобного рода работы будут завершены, можно переходить к заливке бетонной смесью. Следует учитывать также и то, что верхняя точка поверхности рассматриваемого фундамента обычно не превышает аналогичный показатель базового пола.

Непосредственно цементно-бетонный раствор производится путём смешивания некоторого количества песка, щебёнки и собственно цемента. Вышеуказанные составляющие элементы должны замешиваться до тех пор, пока не будет получена однородная масса. В дальнейшем следует добавить в неё некоторое количество воды. Раствор, который мы получим в результате, следует залить в течение одного дня. Объясняется это тем, что ему характерно быстрое высыхание. Крайне нежелательно затягивать с заливкой бетона, поскольку это может привести в дальнейшем к крошению конструкции. Происходят такие процессы из-за того, что в бетоне образовываются несколько слоёв.

Возведение бутобетонного фундамента

Обустроить фундамент под печку в бане вы сможете с использованием технологии возведения бутобетонного основания. Для начала стоит отметить, что подобный тип фундаментного основания характеризуется возможностью значительной экономией денежных средств. Ниже подробно опишем поэтапный процесс возведения такого фундамента.

Печь с фундаментом в доме

Итак, для начала следует обустроить котлован под такое основание. Что касается принципа осуществления такого действия, то он во многом схож с обустройством бетонного основания. В рамках дальнейших шагов необходимо засыпать щебёнку и в дальнейшем утрамбовать данный слой, причём в этих целях желательно использовать такой инструмент, как строительный уровень.

Далее на дне ямы следует поместить бутовый камень. Последующие действия связаны с его заливкой песчано-цементным раствором. Приготовление такой смеси осуществляется исходя из пропорции цемента и песка один к трём. После окончания заливки первого ряда, следует оставить его на сутки. Когда это время пройдёт, можно выложить камень вторым рядом и также залить вышеописанным раствором. Подобная технология даёт возможность создавать бутобетонное фундаментное основание до такого уровня, который вам потребуется.

Кроме всего прочего, необходимо учитывать и тот момент, что каждый из свежеположенных рядов должен быть выдержан во времени. Если же не соблюдать данное требование, то с большой вероятностью будут образованы некоторые пустые места. Таким образом, будут значительно снижены качественные характеристики возводимого фундаментного основания. В рамках завершающего этапа осуществляют выравнивание поверхности.

Если есть необходимость в проверке горизонтальности, то вы можете прибегнуть к помощи строительного уровня. Возведённый фундамент должен быть просушен, для этого может потребоваться срок до десяти дней. В то же время, следует помнить и о необходимости в его ежедневном увлажнении на протяжении недели.

Возведение опорно-свайного фундамента

В целях экономии затрат на приобретение стройматериалов, можно использовать технологию возведения фундаментного основания из ж/б плиты. Стоит также отметить и то, что вполне возможно возвести данный фундамент под печку своими руками. Толщина используемой железобетонной плиты обычно составляет что-то около двадцати сантиметров. Данная конструкция должна быть установлена в почву на небольшой глубине.

Важно помнить о том, что рассматриваемая технология может быть названа эффективной только в том случае, когда имеет место обустройство фундаментного основания в той местности, которая отличается относительно тёплым климатом. К тому же, участок должен располагаться на сухой почве с глубоким уровнем пролегания подземных вод.

Для того чтобы придать сооружению лучшую устойчивость, следует установить фундаментную плиту на свайные опоры. С этой целью рекомендуется запастись следующими строительными материалами:

Фундамент для домашней печи

• Некоторое количество песка;
• Щебёнка;
• Ж/б плита;
• Битумный материал;
• Рубероид.

Для того чтобы выполнить фундамент под печку в доме в рамках рассматриваемой технологии, следует выполнить углубления размером в один метр. Что касается диаметра отверстия, то оно должно составлять примерно двадцать сантиметров. Свайные опоры следует расположить таким образом, чтобы стал возможным монтаж плиты на них. На дне проделанных скважин следует обустроить щебёночную подушку пятнадцатисантиметровой толщины.

Далее, когда будет завершена её трамбовка, можно переходить к стадии возведения опалубочной конструкции. С этой целью в данном случае может применяться рубероид. Его следует свернуть в трубочку, после чего выполнить закладку в проделанное отверстие. Следует приготовить бетонный раствор, который заливают в скважины вплоть до последнего уровня укладываемой плиты.

Через семь дней бетонная конструкция окончательно высохнет, после чего можно переходить к монтажу железобетонной плиты. С целью того чтобы избежать попадания подземных вод следует покрыть гидроизолирующим слоем поверхность фундамента. Для этого в большинстве случаев используется рубероид. Стоит также залить рубероидный гидроизоляционный слой битумом.

Возведение лёгкого сооружения

Если вы решили обустроить у себя лёгкую печь, то и в данном случае следует позаботиться о возведении фундаментного основания для такой конструкции. Производятся эти действия с использованием листовой стали. Вес данного сооружения не должен превысить ста пятидесяти килограмм. Первым делом следует обустроить котлован, имеющий полуметровую глубину. Что касается таких параметров, как длина и ширина основания, то они берутся исходя из габаритов печи. Далее следует насыпать тридцатисантиметровый слой щебёнки на дно, после чего выполняется трамбовка. Щебень необходимо в дальнейшем залить фундамент под печку песчано-цементным раствором.

Спустя сутки смесь затвердеет и можно переходить обустройству гидроизоляции посредством рубероида, укладываемого в двух слоях. В завершении необходимо залить котлован цементным раствором и выровнять поверхность фундамента. На этом процесс возведения фундамента под печку можно считать завершённым.

Фундамент под печь, Фундамент под печь для бани — Стройфора

Фундамент под печь необходим. Каждой печке – свой фундамент. Так же, фундамент под печь нужен не только для устойчивости, а еще и для защиты. Чтобы не потрескалась, не разрушилась, и пожара не случилось.

Классический фундамент под печь – бетонный или бутовый на цементно-песчаном растворе. Высота должна равняться высоте основного фундамента, а габариты выступать за контур печки на 100 мм минимум. Обязательным является устройство гидроизоляции для защиты бетона от грунтовой воды и влаги снизу, которая делается из рулонного материала. На гидроизоляцию выкладываются кирпичи в один слой, без раствора, и затем устраивается металлический каркас из уголка с выпусками для противопожарных разделок.

Требования к фундаменту для печки

Фундамент для печки должен:

• быть запроектирован заранее и строиться вместе с общим фундаментом
• заливаться за один раз. Если уложить основание, а фундамент залить позже, то осадки печи не избежать, причем садиться она будет неравномерно
• не иметь связи с фундаментом парной, и, если эти два фундамента будут располагаться рядом, пространство между ними надо засыпать песком на высоту не менее 50 см.

Габариты фундамента под печку

Размеры основания принимаются в зависимости от свойств грунтов и веса печи. Но в любом случае размеры основания должны быть больше размеров печки в плане на 100-150 мм, затем, чтобы нагрузки на основание распределялись равномерно. Сделать отдельный фундамент для дымовой трубы будет рационально, это исключит возможность неравномерной просадки печи.

Расчет высоты посложнее, надо учесть:

• глубину промерзания грунта
• глубину заложения фундамента парилки
• уровень грунтовых вод и склонности грунта к пучению, и конечно, прочностные характеристики грунта

На пучинистых грунтах фундамент под печь заглубляют обязательно ниже глубины промерзания грунта, высота составит около 150 см. Если под фундаментом сухой плотный грунт или песок, то фундамент заглубляют на 80 см.

Фундамент под металлическую печку

Под металлическую печку фундамент делать надо обязательно, даже если она заводского изготовления и весит 100-150 кг. Перекос печки на глаз не определить, и, если это произойдет в процессе работы, это – хорошего ничего. Под печку из металла, весящую не больше 150 кг, фундамент делают по упрощенной схеме:

• отрывается котлован и трамбуется основание, затем делается щебеночная подсыпка, и тоже уплотняется. Высота щебня должна после уплотнения быть не меньше 300 мм.

• щебеночная подушка проливается пластичным цементным раствором, примерный рецепт 1:4 (Ц:П), воды нужно столько, чтобы раствор получился подвижным, но не слишком жидким. Через сутки раствор схватится получится подошва фундамента
• делается гидроизоляция из рулонного материала
• котлован бетонируют, примерный рецепт 1:2,5:4 (Ц:П:Г), воды нужно дать столько, чтобы подвижность была П-3. Гравий берут фракции 5-20. Бетон уплотняют. Горизонтальность проверяют с помощью уровня. Уход за бетоном заключается в том, чтобы не допускать пересыхания и переувлажнения поверхности.

Фундамент под кирпичную печь

Фундамент под печь, сложенную из кирпича необходим более основательный. Чтобы точно просчитать фундамент, нужно знать вес печи. Как правило, печь — каменка тяжелая, весит не менее 1-1,2 тн.

Устройство фундамента осуществляется в следующем порядке:

• котлован отрывают на глубину ниже ГПГ и по ширине больше фундамента на 150 мм, затем, чтобы обезопасить фундамент от давления грунта при возможных подвижках от пучения
• на уплотненное дно котлована засыпают слой песка толщиной 150 мм и проливают водой. Как только вода уйдет, досыпают песок до прежнего уровня и опять проливают водой. Как только вода уходит, делают слой толщиной 200 мм из мелкого камня, бетонного боя или битого кирпича, и после трамбовки засыпают песком и заливают водой, в несколько приемов, до тех пор, пока песок не прекратит оседать. Получается фильтрующая подушка.
• делается подушка из щебня толщиной 100 мм и трамбуется
• ставится опалубка, с зазором между щитами и стенками котлована по 100 мм. В опалубку устанавливают арматурный каркас.

• в опалубку заливают и уплотняют бетон таким образом, чтобы до поверхности грунта оставалось 150 мм. Для уплотнения используют глубинный вибратор, или подручные средства – кусок арматуры, лопату. Можно простучать опалубку снаружи молотком. После того, как бетон схватится, опалубку снимают и делают боковую обмазочную гидроизоляцию битумом или мастикой за два раза.
• до уровня грунта насыпается ПГС или крупный песок со щебнем фракции 5-10

Если грунты под баней глинистые и влажные, и высоко проходят грунтовые воды, то ставить печку лучше на плитный фундамент. Толщина плиты принимается 150-250 мм. Ставится плита на сваи или столбы, в зависимости от ГПГ.

Все работы рациональнее выполнить в теплое время года. Если необходимо залить фундамент под печь при отрицательных температурах наружного воздуха, но не менее – 15⁰ С, то затворять бетонную смесь надо теплой водой, и вводить противоморозные добавки. В жаркую погоду для замеса нужно использовать холодную воду.

При любом устройстве фундамента под печь – главное условие, чтобы он не примыкал и не зависел от общего фундамента бани. Тогда печка будет служить долго.

Как правильно заливать фундамент под печь. Всё о печах. Vip-Ochag.ru

Печное основание — как построить фундамент для печки

1. Содержимое:
2. Когда без фундамента не обойтись
3. Какой фундамент понадобится
4. И еще немного о фундаменте

Когда без фундамента не обойтись?

Потратив немного времени и исследовав этот вопрос можно найти информацию о том, что необходимо построить фундамент для любой печи, чей вес превышает 750 кг. На практике становится очевидным, что бетонное основание является необходимым, если вес оборудования превышает 150 кг. И хотя эта норма является рекомендуемой, владельцы домов, в которых упустили залить фундамент под печное оборудование, настоятельно рекомендуют его сделать, чтобы избежать проблем, с которыми они столкнулись.

1. Большой вес изделия. Один огнеупорный кирпич весит чуть более 2 кг. Достаточно легко высчитать общий вес печки, достаточно умножить количество потраченных кирпичей на вес одной единицы. Масса традиционной русской печи с лежанкой может превышать тонну. Без надежного основания через время такая громоздкая конструкция однозначно начнет проседать.
2. Деревянные полы. Дерево постоянно расширяется и сужается. Владельцы частных домов наверняка сталкиваются с проблемой, чем законопатить швы в досках полов, которые появляются практически каждый год и являются как раз следствием этого свойства. Строительство фундамента под печь в таком случае является обязательным. Если устанавливается стальное или чугунное печное оборудование, имеющее небольшой вес можно просто простелить металлическую прослойку.

Основание для отопительной печи можно не делать, если масса оборудования является незначительной. Следует дополнительно учитывать вес дымохода. Так для обустройства системы дымоотведения с использованием керамики потребуется залить для него бетонную опору.

Какой фундамент понадобится?

• Цемент М-400.
• Песок.
• Щебень.

1. подготовка фундаментной подушки под печь Толщина. Плита должна быть не менее 25 см. Чтобы увеличить прочность необходимо не просто уложить арматуру, а связать ее вместе специальной вязальной проволокой.
2. Ширина. Строгий рекомендаций относительно этого не существует, но основной принцип следующий: под печь надо фундамент который бы выступал во все стороны на 10-15 см. Со стороны топки можно увеличить это расстояние до 30 см.
3. Привязка к зданию. Согласно техническим условиям делать ее не рекомендовано. Дело в том, что печь постоянно нагреваясь и остывая, будет согласно законам физики постоянно находиться в движении. Соединив фундамент с несущей стеной здания можно получить дополнительные проблемы с целостностью кирпичной кладки здания.

Если бетонная подушка для тяжелых печей является обязательной, то установка легкого чугунного или стального оборудования может осуществляться и без него. В таком случае необходимо позаботиться о пожарной безопасности здания. Некоторые хозяева с этой целью решают все-таки залить бетонное основание толщиной около 10 см и облагородить его с помощью плитки перед монтажом печи.

И еще немного о фундаменте

1. печной фундамент в углу Ленточный фундамент. Может потребоваться для классической русской печи, вес которой может достигать тонны и более, особенно если выбрана конструкция, где основная нагрузка распределяется на стены оборудования. В таком случае для печи нужен фундамент ленточного или комбинированного типа.
2. Фундамент из кирпичной кладки. Необходимость в таком основании возникает, если сроки монтажа печки необходимо ускорить. Такой фундамент категорически не подходит для русской печи, так как большой вес чаще всего попросту продавит и разорвёт такое основание.
3. Бетонная армированная подушка. Если толщина такого основания больше 20 см, вероятность продавливания практически сведена к нулю.
4. Комбинированный тип. Совмещает в себе ленточный фундамент и бетонную подушку. Низ заливается также как в основание дома. После застывания верх соединяется бетонной подушкой. Под русскую печь нужен фундамент комбинированного типа, особенно если учесть, что нагрузка в такой конструкции распределяется не только на стены.

От качества компонентов используемых для изготовления основания печного оборудования зависит его прочность. Для фундамента печки лучше марка бетона М–250. Пропорции этого раствора лучше всего подходят для этих целей.

Необходимо также выдерживать время застывания бетона, он достигает максимальной прочности после 30-40 дневного периода после заливки. Приступать к дальнейшим работам лучше после того как основание набрало максимальную прочность.

Типы грунта

В условиях российского климата зимы сопровождаются морозами, итогом которых является промерзание почвы на значительную глубину. Поэтому при строительстве фундаментов в нашей полосе рекомендуется закладывать фундамент как минимум на ту глубину, на которую промерзает грунт в конкретной местности

Важно при этом учитывать и тип самой почвы

Все грунты, встречаемые в России, можно разделить на четыре вида:

1. Осадочные и наносные грунты
   Они образовываются в местах, где в прошлом находились моря, озера и реки. Плотность такой почвы достаточна для того, чтобы возвести на ней любой фундамент под банную печь. В качестве исключения – пористая глина и грунты лёссовые. Пористая глина, впитывая в себя влагу, способна существенно набухать и ещё больше расширяться при замерзании. Лёссовые же грунты при насыщении влагой вовсе теряют прочность, превращаясь в жижу. Обустраивая фундамент в условиях пористой глины необходимо вырывать котлован ниже глубины промерзания почвы. В качестве основания для него утрамбовывают каменный щебень и устраиваются песчаную подушку на 50-100 сантиметров. Саму кладку лучше всего выполнять из бутового камня или с его использованием.
2. Материковые грунтыМатериковые грунты представляют собой гравийно-песчаную почву, образованную в результате разрушения горных пород по естественным причинам. Они по праву считаются одним из самых удачных видов грунта для возведения фундамента, так как в наименьшей мере подвержены влиянию погодных условий.
3. Грунты насыпныеНасыпные грунты образовываются на местах строительных площадок, а также на площадках, где ранее стояло какое-либо здание. Пески, перемешанные с гравием или щебнем, и слежавшиеся в течение хотя бы трёх лет, могут без специальной подготовки послужить отличным основанием для фундамента. Если насыпному слою меньше трёх лет, а избавиться от него не представляется возможным, можно утрамбовать его вместе со слоем щебня.
4. Вечная мерзлотаЗначительная часть территории России покрыта именно вечной мерзлотой. Фундамент под печь в бане на такой почве должен не только служить надежной опорой и защищать от морозного пучения, но и выступать в качестве теплоизоляции между поверхностью земли и самой печью.

Устройство фундамента печи-каменки

Если принято решение строить в бане классическую массивную печь-каменку из кирпича, то фундамент необходимо проектировать так, чтобы между планируемой печью и стенами строения оставалось пространство в 40-50 сантиметров. Размеры его нужно делать на 5-6 сантиметров больше печи, на него устанавливаемой.

Поскольку вес печи имеет решающее значение в выборе типа фундамента, имеет смысл посчитать общую массу кирпичей, идущих на постройку. Подсчет несложно осуществить, взяв за стандартный вес красного кирпича цифру в 3,5-3,6 кг. Печи-каменки редко получаются легче 1200 килограммов, поэтому требуют столь массивного основания, с которым может сравниться лишь фундамент под русскую печь.

Между предполагаемым полом бани и площадкой печного фундамента необходимо оставлять 15-20 сантиметров, то есть расстояние для 2-3 рядов кирпичной кладки. После закладки фундамента, его поверхность следует покрыть цементной стяжкой (слоем цементного раствора) толщиной в пару сантиметров и выровнять её по уровню для обеспечения полностью горизонтальной поверхности. Первый ряд кирпичного основания печи выкладывать нужно поверх гидроизоляции, надежно защищающей кирпич от сырости. Влага действует на этот материал разрушающе. Помимо этого, сырой нижний ряд кирпичей может создавать в помещении бани сырость и, как следствие, плесень и грибок.

Как сделать фундамент под печь в бане

А его параметры зависят от веса самой печи.

Фундамент под кирпичную печь

Даже небольшая печка из кирпича весит не менее 480 кг, поэтому основание под нее делается солидное.

Размеры фундамента для печки в баню выбираются, исходя из следующего правила: его ширина и длина должны быть больше самой печки на 200 мм – по 100 мм с каждой стороны. Очередность операций:

1. Роется котлован, глубина которого превышает уровень промерзания грунта в конкретной местности.
2. На дне котлована обустраивается песчаная подушка. Ее толщина составляет 150 мм. Уплотнить песок можно, несколько раз пролив его водой с последующим досыпанием до нужной толщины. Последним действием должно быть обильное увлажнение песчаного слоя.
3. Теперь можно уложить на песок камень или битый кирпич. Укладка производится послойно с тщательным трамбованием каждого из них. В конце у вас должен получиться хорошо уплотненный 200-миллиметровый слой кирпичного боя.
4. Приступайте к очередной водной процедуре. Проливать пирог надо до тех пор, пока песок перестанет оседать.
5. На кирпичный бой насыпается 100-миллиметровый слой щебня и хорошо трамбуется.

Подготовив подушку, приступайте к монтажу опалубки. Высота ее должна быть таковой, чтобы будущий монолит возвышался над уровнем земли миллиметров на 150. Для усиления конструкции в опалубку устанавливается арматурный каркас (устройство опалубки для фундамента своими руками ). После этого можно заливать бетонную смесь (бетон для фундамента ).

После застывания бетона опалубку можно демонтировать, а боковые грани фундамента обработать гидроизоляционным составом (что такое гидроизоляция цоколя фундамента ).

Если вы делаете фундамент под печь в бане своими руками, и рядом нет опытного мастера, запомните одно из главных правил: кладку печи можно начинать только после набора монолитом прочности, соответствующей его марке (как сделать расчет бетона на фундамент ).

Фундамент под стальную печь

Производители стальных печей-каменок обычно в сопроводительной документации оговаривают требования к подготовке основания под изделие.

В целом же сооружение фундамента под железную печь в баню выполняется следующим образом:

1. Роется котлован глубиной полметра. Размеры фундамента под печь в бане выбираются в соответствии с габаритами каменки с небольшим запасом по периметру.
2. На глубину 250 мм котлован засыпается щебнем, утрамбовывается и проливается жидким цементным раствором, смешанным с песком (на одну часть цемента надо взять 4 части песка). Раствора надо налить столько, чтобы верхний слой щебня был им полностью покрыт (состав бетона для фундамента, пропорции в ведрах и килограммах ).
3. Через сутки, перед тем как залить фундамент под печь в бане, по поверхности стяжки устраивается гидроизоляция – например, посредством укладки рубероида в два слоя.
4. Прямо на гидроизоляционный слой заливается бетонная масса (марки М200 в данном случае вполне достаточно).

Через неделю бетон схватится, и можно будет приступать к сооружению подиума. Он служит для поднятия каменки над уровнем чистого пола миллиметров на 100.

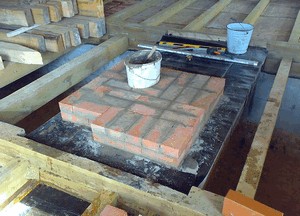

В качестве исходного материала подойдет обожженный кирпич. Подиум можно выполнить как единое целое с фундаментом, но в этом случае придется возиться с опалубкой.

Требования к основанию под чугунную печь

Чугунные печи весят не менее 200 кг, а вместе с камнями и дымоходом общая масса составит примерно 400 кг. Так что вопрос #8212; нужен ли фундамент под печь в баню – чисто риторический: разумеется, нужен.

Фундамент под чугунную печь в баню можно предусмотреть еще на стадии возведения фундамента основного строения. Сооружается он, как и под кирпичную печку.

Другое дело, если мысль о покупке чугунки пришла вам в голову, когда строительство завершено, и даже пол в парной настелен. Как сделать фундамент под печку в бане в этом случае?

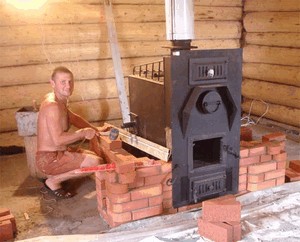

Приемлемым выходом в данной ситуации будет монтаж каменки прямо на пол. Для его усиления под балки (лаги) можно поставить дополнительные опоры в виде кирпичных столбиков, винтовых свай и т. д.

Место установки каменки выкладывается кирпичом или выстилается огнеупорным листовым материалом.

Видео о фундаменте под печь в бане.

Классификация фундаментных конструкций

В основу классификации печных фундаментов положены различные признаки: материал основания, конструкция и глубина закладки. В таблице далее представлено разделение оснований по различным критериям на отдельные разновидности.

	Разделение фундамента на типы по признакам
материалу	глубине закладки	конструкции
кирпичный, бутовый, железобетонный	незаглубленный и заглубленный	ленточный, столбчатый, плитный, свайный

• если масса печи превышает две тонны;
• когда приходится вести строительные работы на грунте из пористой глины либо лессовом.

Монолитная железобетонная плита

Во втором случае, если возводить опору ленточного или плитного типа, не связанную с основной конструкцией, потребуется заглублять ее ниже отметки промерзания почвы. При этом глубина в среднем составляет около 1 м. Такая необходимость вызвана тем, что лесс становится жижей под действием воды, а намоченная пористая глина при замерзании сильно расширяется.

Мелкозаглубленные основания используют для возведения конструкций до 2 т весом. Их часто связывают с помощью анкеров со всей опорой под строение. На устойчивых, твердых, непучинистых грунтах такие фундаменты применять лучше всего. При этом максимальная глубина заложения составляет до 0,7 м.

Ленточная основа является популярным, распространенным вариантом опорной конструкции. Ее делаю незаглубленной или заглубленной в зависимости от геологических условий на участке.

Фундамент-плиту заливают полностью под всей печью. Если грунт подвижный, то оптимальным вариантом является создание железобетонной монолитной опорной конструкции. Такая основа будет двигаться вместе с почвой. На устойчивых грунтах подойдет сборная (из отдельных плит) разновидность плитного основания.

Столбчатое основание получило распространение на суглинистых, глинистых почвах и некоторых других их типах. Поверх опор обязательно делают ленточный или плитный ростверк.

Использование свайного фундамента для постройки баньки имеет целый ряд преимуществ:

• минимальную степень усадки;
• хорошие несущие показатели;
• стойкость к сжимающим воздействиям;
• практическое отсутствие земляных работ;
• высокую скорость монтажа.

Сваи могут прослужить более 50 лет. При установке необходимо следить за вертикальным уровнем, чтобы избежать перекосов опор.

Среди материалов популярностью пользуется бетон, которым заливают каркас из арматуры. Такой вариант характеризуется высокой прочностью и отличными несущими способностями. Он предназначен под тяжелые конструкции.

Кирпичи укладывают только под относительно легкие печки небольших размеров. Устройство фундамента из данного материала происходит быстрее и характеризуется меньшими затратами труда, чем при заливке бетона.

Выбор вида фундамента бани

Ленточный или столбчатый?

Выбор вида фундамента зависит от нескольких факторов:

— от вида грунта на участке;

— от материала для строительства бани.

Вид грунта на участке для строительства бани

Проверить структуру грунта на месте строительства бани очень просто:

если вы строили на своем участке дом самостоятельно, сами закладывали фундамент, то структура грунта вам уже известна.

Но, зачастую бывает так, что грунт может иметь различную структуру на одном земельном участке, так, что лучше всего лишний раз перепроверить, это не требует никаких материальных затрат:

необходимо выкопать яму в грунте, на месте где намечено строительство бани;

яма может быть различной глубины, это зависит от уровня залегания грунтовых вод на вашем участке (от 0,5 до 1,5 м).

Выкопав яму, вы можете посмотреть состав грунта:

если грунт на месте строительства бани состоит из садовой земли, лесной земли или разжиженной (болотной) земли, то в этом случае лучше всего возводить монолитный ленточный фундамент на песчаной подушке;

если в состав грунта входят крупнозернистый песок, мелкий гравий, глина или суглинок, то такие грунты считаются удовлетворительного качества и пригодны для устройства как ленточного, так и столбчатого фундамента;

если грунт состоит из уплотненного мелкозернистого песка, кварца или скалистых пород, то такой грунт идеален для устройства фундаментов любого вида.

Строительные материалы для строительства бани

если строительство бани намечено из штучных материалов – кирпич, блоки, то в таком случае необходимо устройство ленточного фундамента;

для строительства бани из бруса или бревен вполне подойдет столбчатый фундамент.

Столбы для столбчатого фундамента

Примечание: для строительства своей бани я выбрал – столбчатый фундамент. Состав грунта на моем участке имеет однородную структуру – крупнозернистый песчаник, поближе глубина залегания грунтовых вод от поверхности грунта более 1 м, а глубина промерзания составляет примерно 60-70 см, не более. Идеальный вариант для устройства столбчатого фундамента с заглублением столбов до 1 м.

Более подробно о столбчатом фундаменте можно прочитать в статье Каркасный дом своими руками. Фундамент для каркасного дома.

Основание под кирпичную конструкцию

Кирпичная печь весит от 1200 кг и выше. Поэтому основа под нее должна быть солидной и желательно заглубленной ниже уровня замерзания грунта.

1. Укладка фундамента в бане под печь в жилом доме или здании проводится по единому алгоритму:

• Выкопать котлован глубиной 1-1,5 м.
• Сформировать уплотнительный слой, состоящий на 10 см из песка и 20 см щебня, смешанного с гравием мелкой фракции. Иногда в качестве «подушки» используется бутовый камень, скол бетона или кирпича. Опору нужно хорошо утрамбовать и залить на нее бетонную подошву толщиной до 5 см.
• После высыхания бетона проводится гидроизоляция при помощи настильных (рубероид, толь) или обмазочных (битумная мастика, жидкая резина) средств.
• Устанавливается опалубка из доски, фанеры или ПСБ-форм, внутрь помещается уже связанная арматурная сетка.
• Заливка бетонного раствора в несколько этапов. Каждый слой пробивается тяпкой или вибратором для удаления пузырьков воздуха. Верх фундаментной плиты выравнивается и накрывается рубероидом для равномерного застывания. Срок полного высыхания – не менее 3 недель.

Общая схема фундамента для печи выглядит так:

Это так называемое плитное или монолитное основание заглубленного типа. Связка с остовом дома или бани необязательна. Оно считается самым трудоемким и затратным, в преимуществах – долговечность и высокая степень прочности и устойчивости к негативным факторам. Примерная стоимость готовой конструкции – около 5000 руб/м2.

Аналогично устраивается ленточный фундамент под барбекю-печь, каменку.

2. Для глинистых почв с поверхностными грунтовыми водами или водонасыщенных песков используется свайно-винтовой вид с армированным ростверком. То есть в одной системе сочетаются металлические сваи и монолитная бетонная плита. Достоинства в быстроте монтажа и дешевизне – примерно 2 100 руб/м2.

3. Как сделать печной фундамент на винтовых сваях? Технология отработана:

• Вырыть котлован глубиной 15-20 см для будущей плиты.
• В углах выкопать приямки 15-20 см, в которые будут завинчиваться опоры.
• Вкрутить сваи при помощи специального рычага, соблюдая вертикаль. Глубина – не менее 1,2 м.
• Подрезать до нужного уровня. Края винта должны совпадать с верхним уровнем будущей плиты.
• Установить опалубку, арматуру и залить бетонный раствор.

Устройство фундамента под железную печь

Металлическая печь не нуждается в солидной основе. Достаточно бетонного ленточного фундамента или более упрощенной конструкции – из кирпича. Некоторые строители рекомендуют бутобетон мелкозаглубленного типа – в котлован на песчано-гравийную основу без опалубки укладывается враспор бутовый камень и заливается бетонным раствором.

Для нетяжелых печей можно сложить фундамент из кирпича своими руками:

1. В котловане глубиной до 70 см насыпается подготовительный слой из щебня, песка или гравия толщиной до 30 см.

2. Заливается бетонная подошва размером до 5 см.

3. Настилается гидроизоляция и устанавливается опалубка высотой 20-30 см с армированием.

4. Заливается бетонный раствор на всю глубину опалубки, верхний слой разравнивается и проверяется нивелиром.

5. После застывания красным полнотелым кирпичом выкладывается вся площадь фундамента до уровня чистового пола. Верхняя часть гидроизолируется.

И напоследок – не совершайте типичные для непрофессионалов ошибки расположения фундамента в доме. Печь должна быть установлена у внутренней, а не наружной капитальной стены поближе к входу в помещение. Необходимый отступ – не менее 15 см, что позволит прогреть максимальное количество комнат и обеспечит свободный доступ для осмотра, загрузки дров и прочистки. Соответственно рассчитывается и фундаментная часть.

Устройство фундамента под печь в бане

На сегодняшний день существует два основных вида печей для бани: металлические и кирпичные. Так же существуют газовые, дровяные и электрические печи, но сейчас не о них!

Устройство фундамента под металлическую и кирпичную печь в бане отличаются, из-за большой разницы в весе печи, а соответственно и нагрузки на фундамент.

Металлическая печь для бани весит примерно 150 кг, а вот кирпичная печь гораздо тяжелее и может превышать отметку в 450 кг (все зависит от габаритов печи). Рассмотрим более подробно, как сделать фундамент под металлическую и кирпичную печь в бане своими руками!

Фундамент под металлическую печь

Фундамент под металлическую печь

Глубина фундамента под металлическую печь должна составлять не менее 50 см, лучше, если эта глубина ниже глубины промерзания почвы.

Для легкости восприятия информации, технологию создания фундамента под металлическую печь в бане разделим на следующие этапы:

1. Сначала вырываем котлован под фундамент, размерами 50 см*ширину и длину печи (к примеру, 50*50*120)
2. Дно котлована тщательно утрамбовываем и отсыпаем 30-сантиметровым слоем щебня.
3. Поверх щебня заливаем приготовленный цементно-песчаный раствор в соотношении 1:4 (толщина слоя должна составлять несколько сантиметров)
4. Ждем, пока раствор полностью застынет, после чего осуществляем гидроизоляцию цементной стяжки с помощью рубероида.
5. Поверх рубероида заливаем бетонный раствор (он и будет выступать фундаментом) в соотношении 1доля цемента: 2,5 доли песка: 4 доли гравия.
6. Пока бетонный раствор еще не застыл, с помощью строительного уровня проверяем его горизонтальность и при необходимости выравниваем.
7. Незабываем, что фундамент находится на 30-40 см ниже чистого пола, поэтому если вы желаете сделать печь на уровне будущего пола, поверх фундамента осуществите кладку огнеупорного кирпича в 3-4 ряда. Кладку нужно осуществлять не по контуру печи, а по всей площади фундамента.

Фундамент под кирпичную печь

Создание фундамента под кирпичную печь в бане своими руками является более трудоемким процессом, т.к. нагрузка на данный фундамент возрастает в 4 и более раза.

Опять-таки разделим весь процесс создания фундамента для печи на этапы:

1. Как и в предыдущем случае, роем котлован, но только на этот раз глубиной минимум 70 см. Ширина и длина котлована должны быть на 20 см больше, чем габариты будущей кирпичной печи.
2. Дно котлована тщательно утрамбовываем и засыпаем 15 см слоем песка, который заливаем водой и уплотняем трамбовкой
3. Поверх 15-сантиметровой подушки из песка засыпаем 20 см бутового материала (битых кирпичей, камня и т.д.). На бутовый слой засыпается немного песка, заливается вода и проводится утрамбовка всего слоя. Песок должен полностью позабивать все пустоты, поэтому его засыпаем до тех пор, пока песчаная подушка не будет оставаться поверх бутового слоя.
4. Сверху на бутовый слой засыпаем 10 см щебня, опять-таки тщательно утрамбовываем его
5. На щебень устанавливается деревянная опалубка. Мы ранее упомянули о том, что габариты котлована нужно делать на 10 см больше с каждой стороны, чем габариты печи для бани. Деревянная опалубка так же должна быть меньше габаритов котлована и полностью соответствовать габаритам печи. Высота деревянной опалубки должна превышать уровень земной поверхности на 15 сантиметров.
6. Внутрь деревянной опалубки укладываем армированный слой из стальных прутьев диаметром 12 мм.
7. Поверх армированного слоя заливаем бетонный раствор на всю высоту опалубки
8. Когда фундамент под кирпичную печь полностью застынет, сбиваем деревянную опалубку.
9. У нас остается по 10 см свободного пространства между стенками фундамента и гранями котлована. Сначала стенки фундамента необходимо обмазать растопленным гудроном (около 2-3 раз), после чего в свободном пространстве рекомендуется создать небольшой дренажный слой из крупнозернистого песка либо мелкого гравия.

Вот, собственно и вся технология возведения фундамента под кирпичную печь в бане своими руками. Как вы видите, сделать фундамент под печь в бане не очень сложно, а главное это значительно сэкономит ваши деньги, т.к. работа профессионала дорогостоящая!

Фундамент под печь в баню

В то же время обращаем ваше внимание на то, что если вы неправильно сделаете фундамент (где то сэкономите), через несколько сезонов фундамент начнет деформироваться, что приведет к растрескиванию и фундамента и печи, а это повлечет за собой высокие затраты на ремонт сооружения!

Facebook

Twitter

Вконтакте

Одноклассники

как сделать под русскую печку из кирпича в деревянном доме, как построить кирпичную конструкцию на винтовых сваях

Настоящая кирпичная или «русская» печь была и остается одним из главных элементов внутреннего убранства многих частных домов и строений. Для некоторых людей она играет роль оригинального дизайнерского решения, для других – лишь выполняет функцию отопления. Одним из важных моментов в ее установке является процесс изготовления фундамента.

Особенности

Установка исправной и надежной печки отличается некоторыми особенностями. К примеру, многие застройщики или хозяева частных территорий часто задаются вопросом о необходимости подготовки фундамента или основания под печь. Это означает как расходы, так и дополнительные строительные работы – если речь идет об уже построенных зданиях.

Следующие ниже факторы позволят понять для себя, целесообразна ли установка такой конструкции.

• Особенности почвы/грунтовых пород. Если вы наблюдаете смещения почвы, оползни или образование отверстий в породе на вашей территории – установка фундамента рекомендована. Однако при установке печи в доме с монолитной/цельной железобетонной основой этот вариант исключен.
• Особенности конструкции самого здания/строения. Тут важны такие факторы, как наличие свободного места для установки, материал в основе здания (камень, дерево, железобетон). В деревянных домах с кирпичной печкой без фундамента высок риск возгорания. Многие из видов кирпичей, таких как пористый глиняный, долго сохраняют жар.

• Предполагаемый вес печки. Если он не превышает 200-250 кг, установка фундамента необязательна. Здесь стоит учесть нагрузку печи на основание вашего здания/строения. Равномерно распределить вес – все равно, что обеспечить длительный срок хранения как печки, так и основания. Равное давление на оба компонента уменьшит трение и риск быстрого износа. Поскольку большинство печей именно «русского» типа – габаритные конструкции с весом до нескольких тонн, этот пункт невероятно важен.

У многих свое мнение на этот вопрос, однако опытные застройщики понимают необходимость установки фундаментной основы. Это служит дополнительным фактором надежности и устойчивости печки.

Особенное внимание при установке фундамента стоит уделить виду грунта на вашей территории:

• супесь;
• глинистый;
• суглинок.

Поскольку установка печки в домах чаще всего дело не разового использования (кроме менее требовательных и легких в монтаже металлических печей), стоит позаботиться о сохранности фундамента как при высоких, так и при низких температурах – для летнего и зимнего времени.

Некоторые виды грунта с содержанием глины при низких температурах расширяются. В строительстве это называется пучинистостью, то есть замерзанием влаги в породе. При этом расширение грунта часто неравномерно и может привести к трещинам и повреждению фундамента.

Существует ряд мер для большей надежности в установке фундамента. Они разработаны для ответственных хозяев или застройщиков с установленными нормами безопасности (строительство общественного места: усадьбы, музея, даже библиотеки).

• Снабжение фундамента дополнительной плитой. Плита размещается под основание фундамента, занимает большую площадь и носит функцию снижения давления и нагрузки. Рекомендуется качественное армирование плиты, это снизит риск образования трещин.
• При установке плиты желательно использовать специальную супесчаную подушку, которая будет выполнять функцию амортизации (принятия давления и нагрузок) нижних пород при замерзании.
• Для обеспечения полной безопасности строения возможна установка водоотводных труб или подогрева/теплоизоляции здания. Это уменьшит возможность избыточной пучинистости.

Это больше относится к новым зданиям и строениям, находящимся в стадии застройки, но не нужно думать, что установка обыкновенной печи настолько сложна и требовательна.

Не забывайте, что качественный фундамент для печи – прежде всего безопасность для всего дома. Чем больше качественных усилий будет затрачено на его установку, тем меньше будет дополнительных затрат по времени и ресурсам для ремонта и демонтажа.

Виды

Вес, присутствие свободного пространства, уровень грунтовых вод и разновидность самого грунта – определяющие факторы выбора того или иного вида фундамента. Можно встретить всего несколько видов фундамента: плиточный (или плитный), свайный, заглубленный/незаглубленный. Некоторые еще говорят о таком типе, как ленточный фундамент.

• Плиточный фундамент требует установки супесчаной подушки и щебня (до 10 см толщиной), залитых бетонным слоем не более 5 см, и арматурных конструкций. Они устанавливаются для равномерного распределения нагрузки. Особенность плиточного фундамента – монолитность и целостность железобетонной/бетонной плиты. Возможно размещение рубероида на битум, это поможет конструкции сохранять гидроизоляцию.

• Особенность именно свайного фундамента в простоте и надежности. Его установка не нуждается в дополнительных земляных работах – сваи могут быть вогнаны в грунт путем забивки или вибропогружения. При этом сваи могут быть изготовлены как из некоторых видов дерева, так и из железобетона. Возможна установка металлических полых свай – конструкция позволяет глубоко вгонять себя в землю и заполнять бетоном – для лучшей устойчивости.

Данный тип является одним из наиболее распространенных в постройке зданий и объектов среднего типа.

Можно выделить вид фундамента по его размещению относительно пола здания/строения. Здесь существует заглубленный тип и незаглубленный.

• Заглубленный нужен для кирпичных печей с весом 2 и более тонн. Основанием для данного фундамента служит глина пористого типа либо лессовый грунт. Последний представляет из себя горную породу осадочного неслоистого типа, зачастую – смесь суглинистых и супесчаных пород. При этом не забывайте, что глубина установки фундамента на данных породах должна быть ниже уровня промерзания в осенние или зимние заморозки.
• Использование незаглубленного типа оправдано для печей с весом не более 1,5 тонн. При этом он показывает высокие характеристики прочности и надежности именно на участках с низким уровнем грунтовых вод и с материковой либо осадочной грунтовой породой.

Каждый из видов используется в различных условиях на объекте строительства. Тут можно сказать как о погодных условиях, так и о затраченных на установку финансах.

Как построить?

Изготовление каждого типа своими руками вполне возможно, запаситесь нужной литературой и терпением.

Первый шаг в установке плиточного типа – подготовка углубления в почве для будущей установки. Размеры и глубина в данном случае никем не фиксированы (хотя существуют рекомендуемые габариты – до 500 мм), застройщик должен самостоятельно подобрать оптимальные характеристики.

Следует следить за поверхностью котлована, она должна быть ровной.

Следующий этап – засыпка котлована щебнем (до 10-15 см) и утрамбовка. Залить готовый раствор можно после гидроизоляции конструкции рубероидом. Состав заливки в данном случае – 1/3/5 (цемент, песок, щебень). Часто такой вид устанавливается на цокольных этажах небольших строений.

Свайный фундамент или фундамент на винтовых сваях – не менее надежный и простой в установке вид. Для него вам понадобится вырыть ямы по углам предполагаемой плиты (диаметр при этом должен сохраняться на уровне не менее 20 см). Ямы предварительно засыпаются смоченным песком и гравием (от 10 до 15 см) – необходимо делать для простоты утрамбовки.

Подготовка опалубки для дальнейшей заливки бетона нуждается в установке рубероидного листа и армопояса. После утрамбовки, заливки и промазки свай последние монтируются друг с другом и служат основаниями для железобетонных или бетонных плит. Как уже было сказано, существует тип свайного фундамента без земляных работ.

Заглубленный вид более сложен в устройстве и монтаже. Здесь есть свой последовательный план установки.

• Следите за тем, чтобы вырытый вами котлован был на 10-15 сантиметров больше, чем размеры самой печки. Эта цифра должна соблюдаться с каждой стороны котлована. Характеристики глубины в данном случае не фиксированы, каждый следует разным правилам, однако чаще всего она не превышает полутора метров.
• Дальнейший этап заключается в уплотнении и утрамбовке дна вырытого котлована. Для этого может быть использован щебень (заранее смоченный или нет – решать вам). После уплотнения дна котлована, толщина щебня не должна опускаться ниже 15 см.

• Для более плотной утрамбовки застройщик может использовать супесчаный слой толщиной до 30 см, последний увлажняется небольшим количеством воды для большего уплотнения. Когда песчаный слой обсохнет, нужно добавить еще один слой щебня поверх него. В этот раз – уже до 20 см.
• Следующий важный этап – сделать деревянные опалубки. Внутренняя поверхность может быть предварительно смазана битумом, так вы обеспечите гидроизоляцию вашей конструкции.
• Дальнейшая установка заглубленного вида схожа с установкой свайного фундамента, однако образованное пространство от стенок грунта до фундамента в данном случае засыпается песком.

Незаглубленный тип представлен тремя отдельными видами: столбчатый, монолитная плита, решетка. Каждый из данных видов имеет свои особенности по установке.

• Столбчатый является более дешевым вариантом и представлен в виде нескольких опор вертикального типа, погруженных в заранее подготовленную почву не более чем на 30%. Ориентировочное расстояние между опорами должно составлять 2 метра.
• Монолитная плита больше подходит для установки фундамента на грунтах без проседания почвы. Но данный тип применим к более легким постройкам, так как подвержен влиянию внешних факторов – механические повреждения и другие. Под готовую монолитную плиту можно подвести гидро- и теплоизолирующие элементы – во избежание промерзания в зимнюю пору года.
• Решетчатый тип является, пожалуй, одним из самых простых видов незаглубленного фундамента. Изготовление его представляет из себя монтирование большого количества плит с арматурой. Это сэкономит ваши ресурсы при заливке. Кроме того, решетчатый тип более устойчив к разрушению. При поломке или образовании трещин на отдельных частях фундамента, снижен риск передачи повреждений на другую его часть.

Советы

Как можно было заметить – изготовка нужного фундамента для печки – сложный, но необходимый процесс для хорошей работы любой отопительной системы. Можно выделить несколько простых, подводящих итог моментов, при правильном использовании которых вы грамотно организуете любую печь в своем доме.

• Определите параметры вашей территории. Это: условия внешней среды, возможные механические повреждения, вычислите нагрузку и давление от печки. Проведите глубокий аналитический расчет – от своих финансовых возможностей до измерений уровня грунтовых вод. Чем точнее будут данные, тем проще будет выбрать подходящий тип фундамента, и тем меньше хлопот принесет вам его эксплуатация.
• У каждого свои финансовые возможности, однако старайтесь не экономить на технике, растворах и механизмах для качественной заливки. Запомните, цена равняется качеству, и чем она больше, тем больше шансов, что ваша установка прослужит долго и будет нести вам только удовлетворение и радость.
• Изучите другие ресурсы, электронные и письменные с качественной информацией про установку фундамента. Вам следует уяснить, что тот, кто осведомлен, то и вооружен на случай непредвиденных ситуаций. А опыт – дело не только теории, но и практики.

Процесс строительства печи от закладки фундамента смотрите ниже.

как сделать в доме своими руками

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

• Монтаж фундамента
  • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

    Фундамент под металлообрабатывающий станок

    Устройство фундамента из блоков ФБС

    Заливка фундамента под дом

    Характеристики ленточного фундамента

• Устройство
  • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

    Устранение трещин в стенах фундамента

    Как армировать ростверк

    Необходимость устройства опалубки

    Как сделать гидроизоляцию цоколя

• Цоколь

Фундамент под печь в деревянном доме с барбекю своими руками

Фундамент для печи

Современные печи для бани отличаются высокой производительностью и компактными размерами, но далеко не всегда их устанавливают в банях и коттеджах. Ведь многие владельцы таких сооружений желают иметь древние печи, сделанные с обожженного кирпича и облицованного кафелем.

Ведь такая печь не только обеспечит оптимальный температурный режим в помещении и создаст достаточное количество пара, но и отличается высокой производительностью. Но масса печи с кирпича большая, как и размеры, поэтому без специального фундамента тут не обойтись.

Фундамент под печь в древности не делали, ведь материал печи часто был деревянный, реже с глины, поэтому достаточно было усилить пол здания. Это теперь печи возводят с кирпича, облицовывают и оформляют декорами.

В них можно сделать отделение для барбекю, предусмотреть камин, создать совсем домашнюю атмосферу в доме. К тому же, такая печь способна обогреть большие площади, если грамотно продумать систему вентиляции, отопления, а камин сделать открытого типа и защищенный.

Расчет фундамента для печи

Схема фундамента для металлической банной печи

Учитывая, что современные печи строятся из обожженного кирпича, то и в расчетах будет учитываться их масса. Деревянные и глиняные конструкции весят меньше. Итак, размеры фундамента зависят от габаритов печи и ее веса. Например, один кубический метр кирпичной кладки весит вместе с раствором 1350 кг.

Если посчитать объем будущего сооружения, то рассчитать массу не составит труда. Поэтому, если вес не превышает 750 кг, то существующий фундамент выдержит нагрузку, но если больше – нужно обустраивать отдельное основание. И тут многое зависит от типа почвы, на которой будет стоять печь, ведь это обычное сооружение и нормы расчета принимаются как для здания.

Также учитываются параметры массы барбекю и камина, которые делают с огнеупорного кирпича и облицовывают асбестом или сталью, а также глубина промерзания почвы. Подошва основания всегда должна опираться на прочные слои почвы ниже глубины промерзания, тогда влияние сезонных подвижек почвы будет сведено к минимуму.

Выбор размеров и места для установки

Фундамент под печь в деревянном доме

На первый взгляд, тут нет ничего особенного, но это только на первый взгляд. Например, на размеры печи влияет установка дополнительного оборудования, например, барбекю и отдельного камина.

Понятно, что они только увеличивают размеры верхней части конструкции, но при этом и увеличивается общая масса несущих стен. Поэтому, типичный размер фундамента должен быть на 50 см больше толщины несущих стен.

Затем нужно определиться с местом установки дымохода. Это кирпичная полая труба небольшого внутреннего и большого внешнего диаметра, стальные трубы не практикуют через свою эстетичность. Поэтому, нужно четко определиться с размерами печи, чтобы дымоход не уперся верхней частью в несущую конструкцию дома.

Понятно, что при модернизации дома обойти проблему ограниченности места для строительства проблематично, поэтому тут практикуют вертикальную установку барбекю и удаленное расположение каминов, соединенных с основной горелкой системой трубных коммуникаций.

Все это в результате приведет к увеличению финансовых расходов, но при этом фундамент под печь можно своими руками сделать таким, как нужно.

Какой фундамент для печи лучше

Схема фундамента под печь

При выборе типа основания существует ряд правил, которых нужно придерживаться. Также рекомендуется изначально сделать эскиз проекта будущего сооружения с учетом мест установки барбекю, камина, вентиляционной трубы и прочих коммуникаций, ведь их герметизация – это дополнительная масса для внешних стен печи. Итак, как подобрать оптимальный фундамент под печь?

• Проведение подробных геодезических исследований и анализ типа почвы. Если она песчаная или глинистая с большой глубиной промерзания, тогда без свайно-ростверковых или столбчатых конструкций не обойтись. Если почва плотная, тогда можно использовать монолитный бетонный или сборный блочный фундамент.
• Масса будущего сооружения. Тут во внимание принимаются: материал стен, внутренней и внешней облицовки, наличия барбекю и кирпичного камина. Чем больше масса конструкции, тем мощнее приходится возводить основание, поэтому даже для небольших бетонных печей лучше подходит монолитное основание или сборная конструкция на сваях. Проверить все размеры и рассчитать массу будущего сооружения можно своими руками, тут не нужны специальные знания.
• Финансовая составляющая. Учитывая, что печи всегда возводятся независимо от существующего фундамента всегда своими руками, то и проектирование нужно проводить комплексное. Соответственно, если баня возведена на сваях, тогда и печку можно возвести на монолитном или свайном основании, а размеры могут быть достаточно компактными. Главное тут, это сделать надежную теплоизоляцию и гидроизоляцию пола дома, поэтому фундамент под печку рекомендуется возводить под уже существующую конструкцию в доме.

Возведение классического основания для печки с барбекю своими руками

Фундамент для печи желательно делать одновременно с общим фундаментом

1. Сначала нужно провести подробные расчеты размеров будущего сооружения, учесть место расположения его в доме и наметить граничные углы расположения котлована.
2. Теперь можно начинать рыть котлован для монолитной конструкции или отдельные углубления для столбов. Учитывая, что в сельской местности при возведении деревянных бань бетон не используется, то и кладка делается с кирпича или натурального камня.
3. На дно траншеи укладывается песчано-гравийная подушка и прессуется. Затем ее нужно залить жидким бетоном.
4. По готовому раствору начинают укладывать кирпич. Тут желательно получать ровные по горизонтали и вертикали поверхности кладки, чтобы потом минимум времени и финансов ушло на выравнивание основания под гидроизоляционный слой.
5. После укладки всех слоев кирпича проводятся теплоизоляционные и гидроизоляционные работы. Возведение кирпичного фундамента можно считать оконченным, а печку в доме можно будет возводить уже через несколько дней.

Фундамент под печь столбчатого типа: особенности и преимущества

Такой тип фундамента существенно экономит расходы на земляные работы, ведь тут используются столбы, расположенные по углам будущего основания дома. На них уже устанавливается горизонтальный ростверк, который можно сделать и с подручных материалов. В качестве ростверка подходит монолитная железобетонная плита или раму со стальных профилей.

Как устанавливается свайный фундамент

Винтовой свайный фундамент под печь

1. Сначала в строго отмеченных местах нужно пробурить глубокие цилиндрические отверстия, их диаметр составляет около 20 см. Вместо бурения можно использовать прямоугольные или квадратные углубления под столбы соответствующей формы.
2. На дно отверстия высыпать слой песчано-гравийной подушки и утрамбовать.
3. В готовые отверстия установить трубки из асбеста или начинать кладку с кирпича до необходимой высоты несущего ростверка.
4. В трубки установить вертикальную арматуру с горизонтальными обвязками, затем залить все бетоном.
5. После того, как бетон наберет марочную прочность, выровнять верхний срез по горизонтали, установить ростверки и закрепить его.

Рекомендация. После установки и фиксации столбов нужно верхнюю открытую часть столбчатого фундамента дополнительно покрыть гидроизоляцией и установить отмостку. Также рекомендуется между основанием и грунтом оставить свободный зазор, который затем устраняется за счет свободной усадки основания.

Если используется висячий ростверк, тогда подпол дополнительно покрывается слоем теплоизоляции, а мелкозаглубленный фундамент – несколькими слоями битума или гидроизоляции.

Фундамент под печь из натурального камня

Схема фундамента для печи из бетона и бутового камня

1. Проводится разметка котлована, установочные метки должны отступать от несущих стен на расстояние до 15 см.
2. Затем на дно котлована высыпается слой щебня толщиной в 15 см и трамбуется вручную или механизированным методом.
3. По внешнему периметру основания формируется деревянная жесткая опалубка, которая может быть двойной по внутреннему контуру. Но по стоимости такая конструкция получится немного дороже и затратная по времени.
4. Стенки опалубки изнутри покрывают слоем рубероида для гидроизоляции.
5. На основание укладывается слой крупных камней, которые нужно залить жидким бетонным раствором. Так возводятся каждые отдельные слои по мере увеличения высоты основания. Каждый слой должен некоторое время сохнуть, чтобы быть достаточно прочным.
6. Заливку бетоном нужно прекратить, когда высота основания достигнет метки в 10 см от уровня чистого пола. Затем поверхность проверяется строительным уровнем, при необходимости подравнивается жидким бетонным раствором.
7. Готовую выровненную поверхность нужно покрыть полиэтиленовой пленкой и оставить на несколько дней просыхать.
8. После демонтажа опалубки между стенками котлована и фундаментом останется небольшой зазор. Его нужно засыпать песком, предварительно покрыв стенки основания гудроном или рубероидом в несколько слоев.

Как возвести фундамент под металлическую печь

Как правило, классические современные металлические печи не нуждаются в дополнительном основании. Причина тут кроется в небольшой массе изделия, но при наличии барбекю или камина все же его желательно предусмотреть.

В таких целях отлично подходит дешевый столбчатый фундамент или блочная мелкозаглубленная конструкция.

Тут часто используется монолитный фундамент, который для небольших массивных печей будет оптимальным.

Фундамент под печь

Размеры фундамента под печь Когда мы планируем кладку печи, одним из главных пунктов на стадии подготовки проекта остаётся вопрос как правильно устроить фундамент под печь. Поскольку грамотное его устройство обеспечивает полноценную активность самой печи на протяжении всего срока её эксплуатации, и, напротив, если мы ошиблись с его устройством, тогда и благополучие печи оказывается под угрозой.

При  устройстве  фундамента под печь  основная  задача  сводится  к  тому,  чтобы  его подвижки (деформации  осадок  или  пучения) не сильно разнились с дозволительными деформациями фундамента  дома.

При этом нужно учитывать:

—  конструкцию  фундамента самого дома: столбчатый,  ленточный,  плитный;
—  материалы фундамента: бут,  кирпич,  мелкие  бетонные  блоки,  сборные  фундаментные  блоки  и  подушки,  монолитный  железобетон;
— пучинистость  грунта:  непучинистый,  слабо-,  средне-  и  сильнопучинистый;
—  тепловой  режим  дома: сезонное отопление или ПМЖ;
— когда возводится  фундамент  печи — одновременно  с  фундаментами  дома  или  после  его строительства, летом или зимой.

Размеры  фундамента под печь

Для малоэтажного строительства принято (с учётом сопротивления грунта нагрузке на него), что если размеры длины и ширины печи увеличить на 10 см — этой площади фундамента будет вполне достаточно.

Если  фундамент  под печь закладывают одновременно  с  фундаментом  дома (МЗЛ),  их  закладывают  на  одну  глубину.

Если  после, тогда два варианта:

— фундамент дома заглублён ниже глубины промерзания — фундамент печи заглубляют меньше, чтобы не вызвать деформацию грунта и фундамента дома при строительстве
— при МЗЛ (мелкозаглублённый) — на ту же глубину.

При этом грунт возле фундамента дома нельзя трогать — фундамент печи делают с отступом. Отступ между фундаментами Величина отступа:

— для глубоких фундаментов: разницу глубин фундаментов дома и печи увеличивают в 2 раза. Это и будет расстояние от фундамента печи до фундамента дома;
— для МЗЛ расстояние меньше: 10 — 30 см, но грунт между ними должен остаться нетронутым (т. н. целик)

Когда фундамент печи нужно заложить глубже фундамента дома (бывают случаи), отступ делают по первому (бОльшему) варианту.
Надёжность фундамента

Фундамент  печки  считается  надёжным  если:

— его  деформации  осадок  не превышают деформации осадок фундамента дома;
— в  пучинистых  грунтах  обеспечена  его  устойчивость.

При  устройстве  мелкозаглубленных  фундаментов  деформации  пучения  фундамента  печки  не  должны  превышать  допустимые  значения  для  фундаментов  дома.

1. В малоэтажных домах это выполняется, если размеры фундамента превосходят размеры печи не менее чем на 10 см по длине и ширине.

2. Устойчивость

Устойчивость фундамента обеспечивается, во-первых, если грунт непучинистый, а во-вторых если пучинистый, но дом отапливается постоянно (ПМЖ), то есть грунт под домом не промерзает.

Если же грунт пучинистый (наиболее частый случай при частном домостроении) или фундамент возводится в зимнее время, возможны подвижки при оттаивании. То есть когда, вы используете свой дом зимой время от времени.

Кроме того нельзя ставить фундамент, если грунт уже промёрз. В этом случае при оттаивании грунта, фундамент может не просто просесть, но и перекоситься.

Глубина  промерзания  пучинистого  грунта
(утеплитель  «Пеноплэкс»)

Таблица для утепления фундамента дома

То есть при ширине утеплителя 1,5 м и толщине 15 см, глубина промерзания не будет превышать 20 см (штык лопаты).

Чтобы снизить отрицательное воздействие на фундамент сил морозного пучения грунта, нужно:

— утеплить отмостку вокруг дома
— провести дренаж, уменьшив влажность грунда под домом
— уменьшить глубину фундамента

Обеспечение  допустимых  деформаций  пучения  фундаментов

Расчёты  показывают,  что  деформации  пучения  в  среднепучинистом   грунте  составляют  1,2 см,  поэтому  под  фундаментом  достаточно  устройство  выравнивающей  уплотнённой  песчаной  подушки  толщиной  0,1 м.  Глубина  котлована  составит  0,6 м (фундамент 0,5 м + подушка 0,1 м).

В  сильнопучинистых  грунтах  перемещение  фундамента,  устроенного  на  дне  котлована,  составит  3,4 см. Для  деревянных  домов  такие  перемещения  находятся  в  пределах  допустимых  величин (5,0 см),  для  кирпичных  домов  деформации  пучения  фундамента  печки  превышают  допустимые  значения  (2,5 см).  При  устройстве  под  фундаментом  противопучинистой  песчаной  подушки  толщиной  0,2 м  деформации  пучения  составят  ~ 1,0 см. Глубина  котлована  будет  0,7 м (фундамент 0,5 м + подушка 0,2 м).

Универсальным вариантом, подходящим для большинства случаев при устройстве фундамента печи независимо от фундамента дома можно считать такую схему:

Заглубление фундамента — 0,5 м
Песчаная подушка на дне котлована — 0,1-0,2 м
Гравийная подушка (поверх песчаной) — 0,2-0,3 м
Глубина котлована — 0,8-1,0 м

Если грунт в вашем случае не слишком сырой, можно ориентироваться на 0,8 м, если достаточно влажный, тогда заглубляемся поболе — на 1 м. Хотя в этом случае лучше всё же сделать дренаж возле дома.

Связывать ли фундаменты?

Если конструкционно связать фундаменты печи и дома невозможно (дом уже построен, материалы разные, глубины фундаментов разные), фундамент под печь ставят с отступом от фундамента дома.

Если же фундаменты мелкозаглублённые и ставятся одновременно, тогда их можно привязать друг другу, превратив в единый монолит. Проще всего это выполнимо при заливке армированного бетона (железобетона). Важно только в этом случае с помощью арматуры обеспечить надёжную связку фундаментов.

Универсальный мелкозаглублённый фундамент Практика малоэтажного строительства  на  пучинистых  грунтах, довольно частых по  всей  территории  России,  показала,  что  наиболее надёжными  и  экономичными  являются  монолитные  железобетонные   МЗЛ-фундаменты, на  песчаной или песчано-гравийной  подушке.  В  этом  случае  фундаменты  печек можно соединять в единое целое с  фундаментами  дома.

Если  фундамент дома — монолитная плита (такие часто делают на слабых грунтах),  её так же  можно использовать как  основу фундамента  печи.

По материалам статьи Л. К. Гинзбурга. «Фундаменты  печей  и  каминов  в  малоэтажных  домах». Полный текст статьи можно скачать здесь.
