Примеры монтажа теплого пола, обогрева ступеней и кровли (фото)


Обогрев ступеней — защита от льда и снега еще фото>>>	Обогрев открытого балкона — защита от снега еще фото>>>	Обогрев пола открытого балкона еще фото>>>


Обогрев тротуарных дорожек еще фото>>>	Теплый пол в на кухне еще фото>>>	Теплый пол в прихожей еще фото>>>


Теплый пол в прихожей еще фото>>>	Теплый пол в ванной еще фото>>>	Теплый пол на кухне еще фото>>>


Теплый пол на веранде еще фото>>>	Теплый пол в квартире еще фото>>>	Теплый пол в ванной комнате еще фото>>>


Защита ступеней от снега и наледи еще фото>>>	Защита кровли и водостоков от снега и сосулек еще фото>>>	Обогрев ступеней для защиты от снега и льда еще фото>>>


Теплый пол на закрытой террасе (реконструкция) еще фото>>>	Теплый пол в прихожей (реконструкция) еще фото>>>	Теплый пол в детской комнате (реконструкция) еще фото>>>


Фото теплый пол монтаж на балконе еще фото>>>	Фото теплый пол монтаж на кухне еще фото>>>	Фото теплый пол монтаж в ванной еще фото>>>


Монтаж обогрева ступеней — защита от наледи еще фото>>>	Монтаж теплого пола в ванной комнате 1,5 кв. м еще фото>>>	Монтаж теплого пола 6 кв.м на кухне в квартире кв.м еще фото>>>


Теплый пол в квартире — прихожая, кухня, ванная, туалет кв.м еще фото>>>	Теплый пол на лоджии, кухне, прихожей, санузле и в ванной еще фото>>>	Теплый пол в ванной в двух зонах — основная и в душевой кабинке еще фото>>>


Монтаж теплого пола в квартире (нагревательные маты DTIR-150 и DSVF-150 — всего 38 кв.м.) смотреть еще>>	Монтаж теплого пола в ванной (нагревательный мат DTIR-150 3,5 кв.м.) смотреть еще>>	Монтаж теплого пола в ванной (нагревательный мат DTIR-150 4 кв.м.) смотреть еще>>


Монтаж теплого пола на кухне (нагревательный мат одножильный Devimat^TM DSVF-150 — 6 м. кв.) смотреть еще>>>	Монтаж теплого пола на лоджии (нагревательный мат одножильный Devimat^TM DSVF-150 — 4 м.кв.) смотреть еще>>>	Монтаж теплого пола на лоджии (нагревательный кабель DTIP-18 360 / 395 Вт — 37 м) смотреть еще>>>


Монтаж теплого пола на лоджии (нагревательный кабель DTIP-18 360 / 395 Вт — 29 м) смотреть еще>>>	Монтаж теплого пола в ванной комнате (нагревательный кабель DTIP-18 360 / 395 Вт — 29 м) смотреть еще>>>	Монтаж теплого пола в ванной комнате (нагревательный кабель DTIP-18 725 / 790 Вт — 44 м) смотреть еще>>>


Монтаж теплого пола на лоджии (нагревательный кабель DTIP-18 490 / 535 Вт 29м) смотреть еще>>>	Монтаж теплого пола на лоджии (нагревательный кабель DTIP-18 725 / 790 Вт 44м) смотреть еще>>>	Монтаж теплого пола на лоджии (нагревательный кабель DTIP-18) смотреть еще>>>


Монтаж теплого пола в ванной (нагревательный мат DTIR-150 2 кв. м.) смотреть еще>>>	Монтаж теплого пола на кухне (нагревательный мат DSVF-150 9кв.м и 3,5кв.м.) смотреть еще>>>	Монтаж теплого пола в прихожей (нагревательный мат DSVF-150 7 кв.м) смотреть еще>>>


Монтаж теплого пола в ванной (нагревательный мат DSVF-150 2,5 кв.м) смотреть еще>>>	Монтаж теплого пола на балконе (нагревательный кабель DTIP-18) смотреть еще>>>	Монтаж теплого пола на кухне (нагревательный мат DTIF-150 12 кв.м) смотреть еще>>>


Монтаж теплого пола в коридоре (нагревательный мат DTIF-150 2,5 кв.м) смотреть еще>>>	Монтаж теплого пола в ванной (нагревательный мат DTIF-150 2,5 кв. м) смотреть еще>>>	Монтаж теплого пола в туалете (нагревательный мат DTIF-150 1 кв.м) смотреть еще>>>


Монтаж теплого пола в детской комнате (нагревательный мат DTIR-150 8 кв.м) смотреть еще>>>	Монтаж теплого пола в прихожей (нагревательный мат DTIR-150 6 кв.м) смотреть еще>>>	Теплый пол в санузле (нагревательный мат DevimatTM DSVF-150 1 кв.м) смотреть еще>>>


		Теплый пол на кухне (нагревательный мат DevimatTM DTIR-150 6 + 12кв.м) смотреть еще>>>


Теплый пол в душевой (нагревательный мат DevimatTM DTIR-150 4 кв. м) смотреть еще>>>	Теплый пол в прачечной (нагревательный мат DevimatTM DTIR-150 4 кв.м) смотреть еще>>>	Теплый пол на балконе (нагревательный кабель 9 кв.м) смотреть еще>>>

как правильно сделать теплый пол

Дополнительный обогрев помещения делает дом более уютным, безопасным для маленьких детей. Но самостоятельное сооружение такой конструкции требует соблюдения правил укладки, точного расчета количества нагревательных элементов. Перед тем как сделать теплый пол, необходимо разобраться в его типах и особенностях обустройства. Неправильно подсоединенная конструкция может снизить эффективность работы системы или вовсе сделать ее бесполезной.

Что представляет собой теплый пол?

На рисунке представлены составляющие «пирога» теплого пола при использовании двух разных систем

Он является обособленной системой отопления, который скрывается под напольным покрытием. Может подсоединяться к центральной системе отопления дома (водяной обогрев) или быть индивидуальным (электрический обогрев). Положить теплый пол можно в ванной, детской комнате, а также спальне. При надобности монтаж можно произвести по всей площади дома или квартиры. Но в этом случае ваши траты на энергоносители могут увеличиться.

Существует несколько видов теплых полов: электрические и водяные. Во втором случае для создания системы используются трубы. Для обустройства электрических применяется специальный кабель или инфракрасная пленка.

Особенности укладки любой конструкции

На фото один из этапов монтажа ИК теплого пола: на подготовленное, выровненное черновое основание выкладывается фольгированный пенофол, как теплоотражающая подложка

Чтобы правильно установить теплый пол своими руками, необходимо рассмотреть некоторые особенности монтажа, общие для всех типов конструкций:

Прежде всего, необходимо сделать стяжку, чтобы выровнять черновое основание и устранить существующие изъяны. Небольшие проблемы можно устранить при помощи наливной смеси. Дальнейшие работы следует продолжить только после того, как слой высохнет.
Далее, производится монтаж всех частей тепловой конструкции: труб с горячей водой и соединение их с коллектором, или прокладка кабеля с тепловым датчиком и регулятором.
Монтаж гидро- и теплоизоляционного слоя. Самому уложить эти материалы можно очень быстро. Учтите, что теплоизоляция должна соединяться специальным скотчем. Он должен лежать так, чтобы отражающий слой был направлен вверх.
Система укладывается на основание в специальном порядке. Перед этим необходимо нарисовать схему укладки.
Подсоединение системы и ее проверка на работоспособность.

Теперь вы узнаете, как установить теплый пол в каждом отдельном случае.

Особенности монтажа электрического пола

Перед тем как положить кабель или инфракрасную пленку, необходимо подготовить помещение. Из него выносится вся мебель, снимается старое напольное покрытие. Поверхность чернового пола тщательно выравнивается цементной стяжкой. Если пол бетонный и на нем имеются трещины, то их следует устранить ремонтным раствором.

Пошаговая инструкция укладки кабельного теплого пола

Далее вся работа состоит из таких этапов:

Подготовка места для термостата. Он должен быть монтирован так, чтобы к нему был доступ. Благодаря этому устройству вы сможете самостоятельно регулировать температурный режим конструкции;

В некоторых случаях, когда конструкция будет обогревать всю площадь помещения, требуется прокладка отдельной проводки.

Укладка тепло и гидроизоляции. После этого можно своими руками уложить электрический кабель или пленку. Чтобы защитить электрический пол от образования конденсата, требуется гидроизоляция;
Настил армирующей сетки. Ее монтаж производится поверх утеплителя. Этот материал позволяет не только упрочнить бетонный слой, но и уберечь систему от перегрева;
Монтаж кабеля. Своими руками сделать это нетрудно. Важно правильно рассчитать длину контуров и расстояние между ними. Для укладки применяется специальная монтажная лента, фиксируемая на основании. Она дает возможность избежать появления перегибов кабеля, соблюсти равномерное расстояние между петлями. Греющий элемент нужно укладывать, выдерживая шаг в 20-25 см;
Монтаж термодатчика. Технология укладки предусматривает его установку так, чтобы в случае поломки к нему можно было быстро добраться без разрушения бетонного основания. Термодатчик лучше поместить в специальную трубку, которая заливается цементным раствором вместе с тепловой конструкцией;
Проверка работоспособности теплого пола. Она производится до заливки стяжки и после нее. Вы должны внимательно осмотреть соединения: они должны быть заизолированными и надежными.

Учтите, что проверка осуществляется не только путем включения конструкции в сеть. Необходимо также несколько раз поменять сопротивление в сети.

Если сооружение работает правильно и греет хорошо, то можно заливать кабель тонкой цементной стяжкой (4 см). Следите за равномерностью заливки раствора. Финишное напольное покрытие на такой пол с подогревом можно укладывать уже через 3-4 дня. Но включать систему следует не ранее, чем через месяц. Бетонная стяжка должна хорошо высохнуть.

Как видите, своими руками класть греющий кабель несложно. Если будет соблюдена инструкция и все будет смонтировано правильно, то система станет эффективной и безопасной.

Особенности монтажа водяного теплого пола

Пол с подогревом помогает сделать дом более уютным. Водяной теплый пол является более экономичным решением, чем электрический. Дело в том, что его можно подсоединить к системе отопления дома. Технология укладки водяной конструкции практически идентична предыдущей. Всю работу можно сделать своими руками, хотя лучше иметь помощника.

Настильная система водяного обогрева (посередине) позволяет укладывать теплый пол в помещениях с ограничениями по нагрузке на перекрытия, и небольшой высотой потолков.

Кроме того, она позволяет экономить средства, исключая заливку и армирование стяжки

Естественно, лучше определиться с тем, какой тип системы будете монтировать именно вы. Она бывает бетонной и настильной. Второй тип распространен больше. Он позволяет избежать этапа заливки бетонной стяжки. Вес настильной системы колеблется в пределах 35-50 кг, поэтому использовать ее можно в домах с неукрепленным основанием. Процесс укладки бетонного типа конструкции может занять несколько дней. Технология предусматривает соблюдение таких особенностей монтажа:

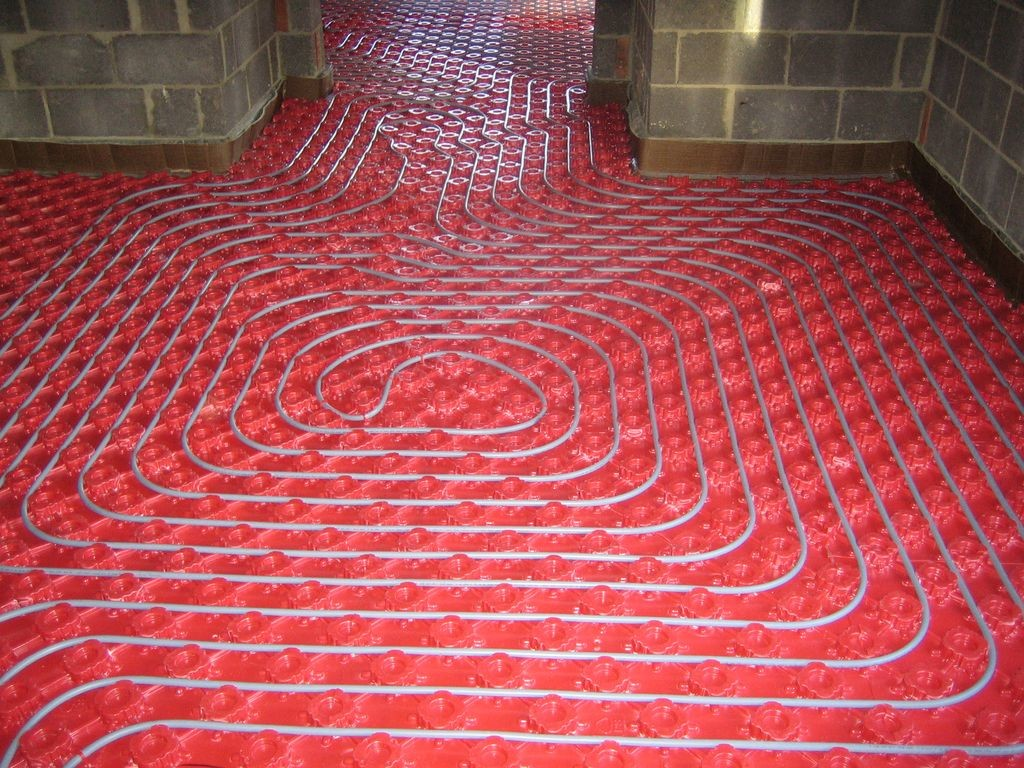

Этот тип укладки позволяет избежать существенных изгибов труб, которые делают конструкцию менее эффективной и надежной. Естественно, следует учитывать и разновидность труб. У большинства используемого в монтаже материала диаметр гиба не должен быть слишком маленьким.
Все работы следует выполнять в строгой последовательности. Для монтажа греющей конструкции используется специальная арматурная сетка, диаметром 4-5 мм или специальные маты. Не следует покупать материал с ячейкой, больше 15 см.
Учтите, что максимальная длина одного контура не должна быть больше 100 м. В противном случае система будет неэффективной. На 1 м2 площади можно использовать около 7 погонных метров трубы. Если шаг между петлями больше, то можно обойтись и меньшим количеством материала.
Монтаж коллекторного шкафа производится в первую очередь. Учтите, что к нему будут подводиться не только трубы системы, в нем будут устанавливаться переходники, краны, циркуляционный насос. Лучше всего монтировать его в стену. В этом случае он не будет мешать, и к нему можно будет быстро добраться для осуществления ремонта или обслуживания. Осуществить все подключения нужно с соблюдением инструкции. В последнюю очередь к коллекторному шкафу подводятся две трубы: через одну теплоноситель поступает в систему, а через другую охлажденная жидкость возвращается обратно.
Регулировка греющей конструкции может производиться в автоматическом и ручном режиме. В первом случае применяется специальный электронный вентиль.
Перед дальнейшим осуществлением монтажа бетонной стяжки конструкцию нужно будет опрессовать. Внимательно проверьте все соединения, чтобы нигде не было утечек воды.

Заливка цементной стяжки своими руками должна производиться только при включенной системе. В трубах необходимо создать давление. В противном случае бетонная стяжка потрескается.

Если укладка водяного пола осуществляется в многоквартирном доме с учетом его подключения к общей отопительной системе, то без разрешения соответствующих организаций и ЖКХ не обойтись.

Посмотрите серию из трех видео, в которых подробно освещены все этапы монтажа водяного теплого пола:

Комбинированный вариант теплого пола

Такая конструкция может быть смонтирована своими руками. Она позволяет существенно сэкономить средства, так как работа центрального отопления и пола с подогревом балансирует атмосферу в помещении. Этот вариант считается самым лучшим.

Такой вариант комбинированного водяного отопления отлично подойдет для использования в частном доме

Если у вас централизованное водяное отопление, то для сооружения пола с подогревом вы можете применить инфракрасную пленку, которую можно быстро стелить или демонтировать, а также переносить в другие помещения. При этом организация бетонной стяжки не требуется. Данный вариант будет оптимальным для жильцов многоквартирных домов.

Как видите, сделать теплый пол самостоятельно вполне возможно. Главное, соблюдать технологию монтажа. Если у вас нет навыков проведения таких работ, то лучше проконсультироваться со специалистом или доверить всю работу ему.

Допущенные в процессе укладки ошибки могу стоить очень дорого: от поражения током в случае использования электрической конструкции, до затопления дома, если использовалась водяная система обогрева. Теперь вы знаете, как стелить теплый пол. Оставьте свое мнение о статье в комментариях или поделитесь своим опытом укладки разных систем обогрева.

Материалы По Теме:

Технология монтажа электрического теплого пола своими руками, фото и видео

В настоящее время для устройства теплого пола все чаще стали применять электричество. В этом случае находит применение специальный электрический кабель, с помощью которого и происходит нагревание пола. Сайт самостоятельный ремонт квартиры, подготовил хорошую инструкцию по устройству, выбору и установке подогрева пола своими руками с фото материалами. Итак, приступим.

Устройство электрического теплого пола

Вариант теплого пола, в котором применяется электрический кабель, в отличие от водяной системы обогрева, доступен как владельцам частных домов, так и жителям городских многоэтажек. При устройстве электрического подогрева пола не требуется никакого монтажа труб и их подключения к системе теплоснабжения, вся работа заключается в прокладке тонкого электрического кабеля, и подсоединении его к электрической сети.

Системой такого пола гораздо легче управлять, так как имеется достаточно много разнообразных электронных устройств, которые позаботятся о том, чтобы температура находилась все время на заданном уровне. Такие теплые полы можно использовать в разнообразных помещениях, включая загородные дома, дачи. К примеру, используя такую систему, можно поддерживать необходимую температуру в небольшом загородном доме или настроить таймер включения так, чтобы к моменту выезда из гаража помещение было прогрето, для уверенного запуска двигателя.

По своему устройству электрический теплый пол во многом похож на систему подогрева, в которой теплоносителем служит вода. Способы укладки также практически не отличаются от монтажа водяного теплого пола, вся разница состоит лишь в том, что в этом случае нагревательным элементом является кабель.

Как выбрать электрический теплый пол. Типы кабелей

По принципу работы нагревательные кабеля делятся на два типа:

Саморегулирующиеся.
Резистивные.

Вся система электрического теплого пола состоит из силовых проводов, которые прокладываются для подключения системы (в основном они прокладываются в стене), и собственно кабели, при помощи которых производится обогрев пола. Для уменьшения сопротивление соединение силовых и обогревательных кабелей производится при помощи специальных муфт, как показано на фото ниже.

Резистивный кабель

Основным нагревательным элементом резистивного кабеля является жила имеющая повышенное сопротивление, проходя по которой электрический ток преобразовывается в тепловую энергию. Во избежании поражения людей электрическим током, нагревательная жила покрывается слоем изоляции, сверху которой накладывается оплетка из металла. Эта оплетка служит заземлением и является экранирующей защитой от электромагнитных полей, которые возникают в результате работы. Все эти слои покрываются наружной изоляцией. Резистивные кабели могут иметь как одну, так и две жилы.

Одножильный кабель

Система, имеющая одножильный кабель, является самым простым вариантом электрического теплого пола. Ее монтаж заключается в прокладывании кабеля по площади пола, для чего следует предусмотреть подключение обеих концов кабеля к системе энергоснабжения, то есть кабель располагается на полу в виде петли. Такая система наряду с ее простотой имеет один существенный минус, в результате протекания электротока по жиле кабеля образуется электромагнитное поле. Оплетка сглаживает это физическое явление, нор результат не всегда является удовлетворительным.

Двужильный кабель

В двужильном кабеле имеется еще и токопроводящая жила, которая располагается между двух нагревательных проводов. Учитывая то, что электрический ток проходит в разных направлениях, электромагнитные поля, возникающие в разных проводах, компенсируют друг друга. При монтаже резистивных кабелей следует тщательно заделывать их в стяжку, чтобы не произошло перегревания, и кабель не вышел со строя.

Саморегулирующиеся кабели

Такие кабели избавлены от недостатков, которые есть в резистивных кабелях, так как здесь нагревательным элементом служит полимерная матрица. В случае перегрева одного участка, в нем происходит снижение силы тока, что влияет на выделение тепла. В этом участке происходит снижение температуры, в то время как вся остальная система работает в штатном режиме. Саморегулирующиеся кабели имеют стоимость в несколько раз большую от обычных нагревательных кабелей, но гарантируют длительный срок службы.

Пленочный инфракрасный теплый пол это отличный вариант когда нет возможности сделать стяжку его можно уложить под ламинат или ковролин. Преимущества очевидны, узнать подробно о пленочном поле.

__TITLE__
__DESCRIPTION__

Правила расчета теплого пола электрического

При покупке кабеля нужно сначала определить мощность всей нагревательной системы, в расчете на 1м². Специалисты советуют придерживаться следующих параметров выбора:

спальная комната – 100-150 Вт/м²;
прихожая, коридор, кухня – 150 Вт/м²;
туалет, ванная – 180 Вт/м²;
балкон, лоджия – 200Вт/м².

Пользуясь этими данными можно легко определить удельную мощность системы подогрева пола. При расчете следует исключить площадь, которая занята постоянно стоящими предметами (шкафы, диваны, ванна, холодильник и т.д.). Все эти предметы мешают нормальной циркуляции воздуха, а это послужит причиной лишнего расхода электроэнергии, а также в этих местах возможен перегрев кабелей и выход их из строя.

Следует также иметь в виду, что электропроводка в жилых помещениях рассчитана максимум на 2 – 4 КВт, поэтому рассчитывая мощность подогрева нужно учитывать этот момент. Как вариант выводить отдельно.

Расчет мощности кабеля рассчитывается по следующей схеме. Если взять к примеру площадь спальной комнаты 5 м², при этом мощность должна быть 100 Вт/м². Получаем 100х5=500 Вт. В магазине необходимо подобрать кабель, имеющий соответствующую мощность. Ближе всего, допустим, окажется кабель длиной 24 м, имеющий мощность 550Вт. Теперь нужно вычислить шаг укладки кабеля − 5х100/24=21 см (S обогрева х100 / длину кабеля) Поможет в этом наш онлайн калькулятор расчета мощности электрического тёплого пола.

Технология установки

Перед тем как монтировать электрический теплый пол, нужно определить место, где предстоит устанавливать термостат. Для этого в стене нужно выдолбить отверстие, в которое будет установлена монтажная коробка. Обычно это производится на высоте 50 – 100 см. После этой процедуры необходимо к месту установки коробки подвести электропитание и заземление. От места установки делаем в стене канавку, по которой будут идти силовые провода к месту соединения с нагревательным кабелем.

Один из вариантов технологии установки в комнате, в данном примере ванной

После всех этих работ приступают к укладке кабеля, предварительно сделав слой теплоизоляции толщиной около 2 см. Кабель укладывается на выровненную поверхность. При монтаже кабеля следует следить за тем, чтобы ряды кабеля не соприкасались между собой. Кабель укладывается по схеме, полученной при расчете. Можно производить укладку как параллельными линиями, так и по спирали, т.к. большой разницы в этом нет. Укладка производится на монтажную ленту, которая укладывается с шагом около 50 см. Следует провести силовые провода к термостату, соединительная муфта должна обязательно находиться в бетонной стяжке. После укладки нагревательного кабеля устанавливается датчик температуры, он должен обязательно монтироваться в пластиковой трубке. Перед окончательной заливкой пола следует проверить тестером качество кабеля, чтобы избежать повторной разборки стяжки в случае заводского брака кабеля.

Для контроля за температурой следует отдавать преимущество программируемым термостатам, что позволит использовать подогрев в то время, когда хозяева присутствуют в помещении.

Теперь, когда все установлено на свои места, можно начинать заливать стяжкой. Если поверхность пола твердая, толщина слоя стяжки должна быть более 3 см, а если вы укладываете теплоизоляционный слой, то более 5 см.

К подключению нагревательного кабеля можно приступать когда затвердеет стяжка. Винтовые зажимы есть на тыловой стороне термостата, к ним нужно подсоединять провода датчики, которые определяют температуру пола, а также провода питания от нагревательного кабеля и электропроводку, которая питает всю систему. Важно правильно подключить к электрическому щитку. Если вы не уверены, что сможете правильно соединить электрический теплый пол, то советуем посмотреть видео советы специалистов.

Серкеты монтажа тенлого пола
Ошибки монтажа теплого пола
Монтаж под плитку

Монтаж электрического теплого пола на этом заканчивается. Для анализа и окончательного выбора системы посмотрите, как сделать водяной теплый пол своими руками, технология монтажа немного отличается. Возможно, вы захотите проложить именно водяной пол проложить. Если остались какие-либо вопросы, то смело задавайте их в комментариях.

Подборка видео по выбору и монтажу электрического теплого пола

Видео:

Видео:

Схема монтажа теплого пола своими руками.

Для достижения комфортного и эффективного обогрева внутри дома или квартиры все чаще используют современные системы электрического обогрева «теплый пол». Особенно это актуально для квартир, где на практике сложно осуществить монтаж системы водяного теплого пола своими руками. Правильно смонтированная система может заменить стандартное отопление, за счет эффективности отопления, отсутствия холодных зон, снижение затрат на отопление (в случае основной системы), надежность, комфорт.

Монтаж системы теплых полов отличается в зависимости от вида покрытия и самой системы, и не стоит к нему относиться с пренебрежением. Необходимо знать и учитывать многие факторы, особенно если у Вас нет опыта в этом деле. Если своими руками монтаж системы теплого пола произвести трудоемко, доверьте проектирование и установку профессионалам. Это позволит сократить время на установку, исключить ошибки и гарантирует безопасность всей системы.

Пошаговый монтаж электрического теплого пола

1 шаг — проектирование. На этом этапе рассчитайте площадь обогреваемой поверхности, вычтите из общей площади квадратуру той поверхности, на которой будет стационарно располагаться мебель, а так же отступ от стен (порядка 20 см).

Перед монтажом самого кабеля необходимо заранее выбрать место для терморегулятора, к которому подключают греющий кабель с датчиком температуры (фото 1).

На фото 1: схема монтажа электрического пола с раскладкой кабеля и местом установки регулятора

2 шаг — выбор напольного покрытия, от него зависит подбор мощности и типа теплого пола. Если Вы планируете установить теплый пол на уже существующую поверхность без стяжки и закрыть ее ламинатом или линолеумом, то следует выбрать систему на основе термопленки. Под плитку электрический теплый пол устанавливается на базе резистивного кабеля. Электрический теплый пол выпускается в виде нагревательных матов и отрезного кабеля для монтажа в стяжку.

Читайте подробнее об особенностях монтажа кабеля в стяжку.

Читайте подробнее об особенностях монтажа теплых матов.

3 шаг — подготовка поверхности. Она должна быть без резких перепадов, ям, бугров, для снижения вероятности повреждения теплого кабеля. При необходимости выровняйте пол.

Для эффективного обогрева и снижения энергозатрат используют теплоизоляционные маты и демпферные ленты, они не позволяют теплу уходить в пол и стены. Для монтажа системы во влажных помещения поверх системы устанавливается дополнительный гидроизоляционный слой, как защита от электрозамыканий (фото 2).

На фото 2: технология монтажа теплого пола на изолирующий слой

*4 шаг — монтаж греющего кабеля производится на металлическую сетку или на монтажную ленту, с заранее просчитанным шагом. Если используете одножильный резистивный кабель, то оба его конца должны располагаться в одном месте для подключения к термостату. После окончания монтажа греющего кабеля и его проверки следует установить термодатчик. Для его установки используют гофрированную трубку, это упрощает демонтаж датчика при его возможной поломке. Правильно устанавливать датчик между нитями греющего кабеля, не менее 50 см длинной.

5 шаг — проверка. После всех приготовлений и раскладки кабеля, монтажа датчика и термостата, проверьте систему на предмет краткосрочной работы включением в сеть. После проверки следует приступить к заливке системы стяжкой или укладке напольного покрытия.

*6 шаг — финишное покрытие. При монтаже кабеля в стяжку минимальная толщина бетонного слоя должна быть не менее 3-5 см. Нагревательные маты, как правило, устанавливаются в плиточный клей без заливки бетоном. Следуйте инструкции от производителя конкретного изделия, чтобы правильно реализовать этот шаг.

*Внимание! 4-й и 6-й шаг при установке инфракрасной пленки отличается, об особенностях монтажа пленочного пола читайте здесь.

Монтаж теплого пола своими руками: инструкции, фото, видео

Давно ушла в прошлое система обогрева пола горячим воздухом и дымом. Радиаторы отопления тоже не вызывают искреннего интереса. Любовью народа пользуются системы обогрева пола как жидкостные, так и электрические. Причем последние набирают все большее количество поклонников благодаря простоте монтажа. О способе обогрева пола электричеством мы и поговорим в рамках этой статьи. Вы узнаете о секретах мастеров и ознакомитесь с основными правилами при укладе теплого электрического пола своими руками.

Содержание статьи:

Виды электрического теплого пола и их особенности

Принцип работы у всех электрических систем обогрева одинаковый. По жилам передается электрический ток, который, благодаря сопротивлению, греет материал. Для наиболее эффективной отдачи тепла разработаны системы подогрева нескольких видов: кабельные и пленочные (инфракрасные). Читайте статью Плюсы и минусы различных типов теплых полов.

Кабельный теплый пол

Передача тепла осуществляется по кабелю, состоящему из медных жил, оплетки, изоляции. В зависимости от технологии изготовления материала, бывает двух видов:

Умный кабель (другое название саморегулирующийся). Его особенностью является изменение толщины жила в зависимости от окружающей ее температуры. За счет этого увеличивается или уменьшается сопротивление и как следствие, температура.
Резистивный. Этот вид материала состоит из жил, изготовленных из материала с высоким сопротивлением (медь или латунь). В ремонте квартир и частного дома используется чаще всего по причине низкой цены и легкого монтажа.

В продаже встречается кабель нескольких типов. Он может продаваться на катушке, в виде листов на монтажной сетке и матов. Для самостоятельного монтажа пленочного теплого пола предпочтительнее последние два варианта: в них уже рассчитана длина кабеля, его сопротивление и другие условия. Устройство обогрева из катушечного кабеля доступно лишь специалистам.

Независимо от вида исполнения, прокладывать кабель желательно под бетонной стяжкой. Дело в том, что сами по себе жилы остывают быстро, а слой бетона, толщиной в 15 см, способен аккумулировать тепло и отдавать его помещению даже после отключения электросети. В связи с этим, применяют этот тип полов обычно «под плитку». Если говорить о рекомендуемом напольном покрытии, то использовать можно практически любой известный материал, за исключением ПВХ линолеума. Идеален для этих целей кафель и керамогранит.

Инфракрасный теплый пол

В этой системе обогрева роль проводника электричества выполняют пластины из различных материалов:

Биметаллический пол состоит из двух слоев пленки, между которыми проложены «дорожки» из сплавов двух металлов (медь и алюминий), отсюда и название. Этот тип теплого пола используется чаще всего, он идеально подходит под ковролин, ламинат или линолеум. Единственным недостатком является невозможность укладки пола в тех местах, где планируется размещение мебели.
Углеродный теплый пол используется гораздо реже по причине своей дороговизны. В изготовлении используется лавсановая пленка и резистивные углеродные элементы. За счет этого устройство эффективно работает в разных условиях, например, в полах, заставленных мебелью.

Для работы этого вида пола допустимо отсутствие бетонной стяжки сверху. Достаточно какого-либо выравнивающего и защитного покрытия.

Несмотря на технические различия, требования к подготовке пола под монтаж одинаковы и для кабельного, и для инфракрасного пола. Рассмотрим их подробнее.

Как правильно подготовить основание для теплого пола?

Подготовительные работы включают в себя выравнивание основания и его утепление. На первоначальном этапе сложно нет ничего: нужно просто избавиться от больших ямок, значительных неровностей и ветхого покрытия. Для этого достаточно бетонной стяжки толщиной несколько сантиметров и с использованием бетона марки не ниже М-300. Полный демонтаж, за исключением полов из дерева, не требуется.

К сведению: теплый пленочный пол можно стелить и на деревянное основание.

Что касается утеплителя, то тут есть ряд требований:

толщина не менее 3 мм для инфракрасного пола и от 2 см для кабельного;
отсутствие металлического покрытия, в том числе и фольги;
термостойкость и влагозащищенность.

На основание утеплитель укладывается без перехлеста и значительных зазоров между листами. Материал фиксируется к основанию и между собой монтажным скотчем, для стыков между утеплителем плиточного вида можно использовать герметичный клей либо монтажную пену. Кроме пола, утеплить надо и прилегающие к нему стены на высоту 15-20 см.

Самостоятельный монтаж инфракрасного пола

Технология монтажа этого вида обогрева наиболее простая, однако имеется ряд нюансов, о которых нужно знать перед тем, как монтировать систему самостоятельно. Соблюдение инструкции поможет избежать ненужных расходов времени и средств. Для простоты расчетов опишем процесс монтажа теплого пола в помещении длиной 4 м и шириной 3 м.

Планировка укладки

Именно на этом этапе допускается больше всего ошибок, которые усложняют дальнейшую работу. На что определить внимание? В первую очередь на то, где будет находиться регулятор температуры. Тут важна взаимосвязь: терморегулятор крепится на ту стену, возле которой будут подключаться маты к электросети, а сами маты должны быть уложены таким образом, чтобы было как можно меньше стыков между ними.

Планировка усложняется тем, что нельзя превышать максимальную длину листа пленочного пола. В случае с нашим помещением рационально будет использовать рулоны шириной 1 метр. При этом укладывать их нужно вдоль стены с длиной 4 метра (максимальная длина листа при ширине 1 метр как раз равна четырем метрам). Терморегулятор будет находиться на стене трехметровой ширины.

После планировки последовательность действий будет следующей:

Сделать в утеплителе углубление для сенсорного датчика. Оптимально место для него – как можно ближе к термостату.

Расстелить маты, согласно планировке, избегая перехлестов и больших зазоров. Если требуется материал разрезать, то делать это в свободных от темного напыления местах и не повреждать жилы. Скрепить листы между собой, используя обычный малярный скотч.

На стороне, противоположной от точки подключения, заизолировать края материала с помощью битумной изоляции. Чтобы изолированное место не топорщилось, его следует утопить в утеплитель. Сверху закрепить малярным скотчем, это предаст конструкции дополнительную защиту. Используя скотч прикрепить пленку по периметру к теплоизоляции.

К месту для подключения прикрепить зажимы, которые идут в комплекте. Делается это следующим образом: нижнюю часть зажима просунуть между пленкой и жилой, верхнюю плотно прижать, чтобы пробить пленку, но не повредить жилу. Заизолировать зажимы, используя битумную изоляцию.

Подключить кабель сенсорного датчика к соответствующей клемме на терморегуляторе. Подключить маты, согласно прилагаемой инструкции.

Важно: подключение должно быть последовательным.

Подключить терморегулятор к электрической цепи. Мощность устройства рассчитывается следующим образом: необходимо умножить мощность одного квадратного метра инфракрасного пола на общую площадь настила. Совет: подключать термостат можно и в обычную розетку, но лучше использовать УЗО или автоматический выключатель.

Сделать тестовый запуск системы. Для этого включить ее на 15 минут и проверить, чтобы все маты прогревались равномерно, а места подключения не искрили.

Если все работает исправно – монтаж теплого пола своими руками выполнен, и можно приступить к укладке напольного покрытия.

Многие люди задают вопрос, для чего нужен терморегулятор, можно ли обойтись без него? Ответ прост: нельзя. Температура теплого пола не должна быть выше 27-28 градусов, при большем значении будет портиться напольное покрытие.

Технология монтажа кабельного пола своими руками

Монтаж кабельного пола начинается с укладки армирующей строительной сетки. Размеры ячеек могут быть различными, но не менее 1,5 см. Лучше всего подходят ячейки шириной 5 см. Сетка выполняет функцию основания для кабеля и служит скрепляющим элементом для бетонной стяжки. Если выполняется монтаж кабеля, закрепленного на секциях, то укладка сетки не требуется.

Технология монтажа кабеля в виде секций принципиально не отличается от монтажа ИК пола. Поэтому рассмотрим прокладку катушечного кабеля. Выше писалось о том, что это действие способен выполнить лишь специалист, но, обладая базовыми знаниями, монтаж можно выполнить и своими руками. Просто на этапе тестирования нужно пригласить квалифицированного электрика, который дополнительно проверит безопасность и работоспособность обогрева пола.

Монтажная сетка (лента) уложена, кабель нужного сечения куплен, и можно приступить к работе.

Уложить монтажную ленту с расстоянием между полосами около метра. Эта конструкция облегчит процесс фиксации кабеля к сетке. Можно обойтись и без ленты, в этом случае фиксация осуществляется с помощью пластмассовых стяжек.

Кабель укладывается змейкой с таким расчетом, чтобы конец кабеля находился возле его начала. Важно, укорачивать или наращивать кабель нельзя: при продаже его сразу режут на рекомендованные куски, соблюдая соотношение сечения жилы к ее длине.

Шаг кабеля (расстояние между витками) варьируется от 8 до 15 см и подбирается с учетом требуемой температуры пола. Чем меньше шаг, тем выше температура. По этой причине возле внешних стен лучше сделать шаг меньшим, постепенно увеличивая его к середине комнаты. Радиус петли может быть произвольным, но не должен быть меньше 5 см. Если кабель перегнуть, он может деформироваться, что приведет к повышению сопротивления и быстрому выходу устройства из строя.

Кабель прикрепить к сетке с таким расчетом, чтобы он лежал ровно и не мешал в дальнейшем, при заливке стяжки. Оптимальное расстояние между креплениями 50-100 см, в зависимости от размера кабеля.

Уложить сенсорный датчик температуры. Для этой цели его лучше пропустить через гофрированную трубку таким образом, чтобы его можно было легко извлечь. Это упростит его замену в случае выхода из строя. Датчик должен находиться на одинаковом расстоянии от кабеля, но не менее метра от его закругления (петли).

Металлическую сетку, на которую укладывался кабель, необходимо заземлить. Если заземление не предусмотрено, то можно занулить к электропроводке. Отличить ноль от фазы можно с помощью отвертки-индикатора.

Нужно подключить все провода к терморегулятору согласно инструкции

Подключение термостата выполняется в той же последовательности, как и в случае с инфракрасным полом. Единственное отличие – кабельный пол нельзя подключать напрямую к розетке, лучше использовать УЗО. Перед подключением всей системы к питанию нужно пригласить электрика.

Специалист должен проверить мультиметром сопротивление, которое не должно отличаться от значения, указанного в паспортных данных более чем на 10%. Кроме того, электрик проверит правильность соединения кабеля с терморегулятором, и подключит всю систему к электричеству.

Перед тестированием необходимо проверить терморегулятор. Для этого выставить его в минимальное положение, подать электричество рубильником и сразу перевести терморегулятор на максимальную температуру. Если слышен щелчок – устройство работает исправно и можно проводить тестовый запуск.

Кабельный теплый пол включить минимум на 12 часов, лучше на сутки. Проверить изоляцию и места соединения. Если замечаний нет, система работает исправно и греется равномерно – монтаж выполнен правильно, и можно приступать к заливке бетонной стяжки.

Совет: если вы укладываете кабель на деревянный пол, то в местах его прохождения через лаги нужно сделать защиту от перегрева. Для этого достаточно обмотать кабель металлическим материалом или фольгой.

Укладка чистового напольного покрытия: советы и рекомендации

Инфракрасный теплый пол редко монтируют в бетонную стяжку, чаще всего приступают непосредственно к укладке напольного покрытия. Поэтому к завершающим работам можно приступать сразу, после остывания системы. Нужно знать, что материал для пола имеет разные требования к укладке на теплый пленочный пол:

Линолеум и ковролин ложится на листы фанеры или ОСБ, защищающие пленочный обогрев от нежелательного механического воздействия и помогающие добиться идеально ровной поверхности пола

ламинат, паркет и другие материалы из дерева можно укладывать непосредственно на теплый пол;
кафель и керамогранит кладется на клей. Перед тем как положить, нужно закрепить на пленочной системе подогрева сетку, фиксируя ее с помощью дюбелей. Сверлить отверстия под крепежи нужно в местах, где отсутствует темное графитовое напыление. Время между окончанием укладки плитки и запуском подогрева не должно быть меньше четырех недель. Именно столько требуется времени на то, чтобы влага из клея испарилась полностью.

Положить чистовое напольное покрытие на кабельный теплый пол возможно после окончательного застывания стяжки. Если же по каким-то причинам стяжка не заливалась, то нужно соблюдать следующие правила:

кафель, керамогранит и им подобные материалы укладывать без стяжки нежелательно: поверхность не будет прогреваться равномерно;
ламинат и паркет можно класть на кабель, если ширина шага его не больше 8 см;
стелить линолеум, мармолеум, ковролин на кабельный пол без стяжки категорически запрещено.

Как видите, если соблюдать рекомендации и пошаговые инструкции, изложенные в статье, выполнить монтаж теплого электрического пола самостоятельно – вполне реальная задача. Главное, не надеяться на русский «авось» и в случае каких-либо сомнений обратиться за консультацией к квалифицированному электрику. Этим вы не только оградите себя от ненужных трат по ремонту теплого пола, но и сделаете пол безопасным для своей семьи.

Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

1Монтаж системы теплого пола

Правила выбора и установки электрического теплого пола существенно отличаются от выбора и монтажа водяного теплого пола.

1. Выбор комплекта теплого пола

Мощность тормопленки		150 Вт/м²	220 Вт/м²
Вид ремонта		Капитальный, косметический	Капитальный, косметический
вариант отопления	комфортный	Не менее 60% площади	Не менее 40% площади
вариант отопления	основной	Не менее 95% площади	Не менее 70% площади
Тип напольного покрытия		Ламинат, линолеум, ковролин	Паркетная доска, ковролин
Тип помещения		Не первый этаж, не балкон	Все помещения, включая первый этаж и балкон

Рекомендуемая температура – это 20-21^oС для комнаты и 24-26^oС для пола.
Желаемая температура для комнаты устанавливается терморегулятором.
При комфортном обогреве заведенная мощность на всю площадь должна быть не менее 80 Вт/кв м, при основном – 140 Вт/м².

2. Определите площадь и конфигурацию поверхности, на которую вы будете укладывать теплый пол.

Осуществляя монтаж теплого пола своими руками, укладывайте термопленку только на свободную площадь, т.е. на ту площадь, которая не занята мебелью и техникой (холодильник, плита, кухонная стенка, стиральная машина, шкаф- купе и т.д.). Осуществляя монтаж отопления теплые полы следует укладывать на 75-80% от общей площади. Возможна установка только в местах, которые необходимо обогревать.

3. Уложите теплоотражающий материал.

Теплоотражающий материал укладывается на подготовленную и выровненную поверхность пола. Затем листы материала скрепляется скотчем. После того, как поверхность подготовлена, прямо на нее можно укладывать термопленку.

4. Разложите листы термопленки на теплоотражающий материал

Разрежьте термопленку на полосы нужного Вам размера. Линия отреза обозначена на термопленке (cut space) и расположена через каждые 17,4 см. Запрещается отрезать пленку по иным линиям. Установите на полосу контактные зажимы.

Контактный зажим устанавливается на медную полосу (гладкая сторона зажима должна находиться внутри термопленки, вторая сторона — снаружи на медной полосе). Зажмите контактный зажим пассатижами или специальным инструментом. Убедитесь, что зажим плотный, искрение отсутствует. Изолируйте линии отреза медной полосы, находящиеся в конце полосы термопленки, для чего используйте короткую битумную изоляцию из пакета. Для примера, на термопленке в начале полосы уже установлены контактные зажимы и в конце полосы установлена изоляция. Разложите отрезки термопленки по площади вашего помещения, чтобы медный проводник оказался внизу (повернут к теплоотражающему материалу). Лицевой стороной термопленки будет являться та сторона, где длиннее полосы карбонового полупроводника, то есть медный проводник окажется снизу. Термопленка разматывается на чистом, сухом и плоском месте. Укладывать термопленку желательно по длине помещения, избегая ее повреждений, в этом случае будет больше цельных полос и меньше точек подключения монтажных проводов. Полосы термопленки необходимо закрепить скотчем к отражающему материалу, чтобы исключить сдвиг ее в процессе дальнейшей укладки напольного покрытия.

5. Установите терморегулятор

Регулятор рекомендуется устанавливать вблизи имеющейся электропроводки, если не требуется монтаж специальной проводки для подключения системы. Он устанавливается на стене, в наиболее удобном для пользователя месте (рядом с розетками), так, чтобы не мешать дальнейшей расстановке мебели, монтажу кухни и установке бытовой техники.

Регулятор можно устанавливать стационарно, как электрическую розетку для скрытой или наружной проводки или подключать в уже имеющуюся розетку с помощью шнура.

6. Уложите монтажные провода и определите места для снятия изоляции.
Подключение термоплёнки к сети производится параллельно, то есть все монтажные провода подключают по одной стороне помещения. В комплект входят провода двух цветов. Один цвет провода подсоединяется только к одному наконечнику каждой полосы. Располагайте провода так, чтобы основные провода проходили под плинтусом. Если вы хотите сделать соединительный кабель скрытым, вам нужно проштробить канал в стене, если наружным – используйте монтажный декоративный короб.

7. Соедините термопленку с проводом

Снимите изоляцию в местах подсоединения термопленки к наконечнику. Подведите оголенный провод к наконечнику и плотно зажмите его с помощью пассатижей.

8. Изолируйте места подключения

В комплект каждой полосы термопленки входит 5 отрезков изоляции. Для каждого подсоединения используйте 2 отрезка. Один отрезок крепится с наружной стороны, другой закрывает внутреннюю сторону термопленки и наконечника с проводом. Пятый отрезок используется для изоляции медной шины. Таким образом, получаем электроизоляцию и гидроизоляцию соединения.

9. Подключите соединительные провода к терморегулятору.

Схема подключения проводов указана на каждом терморегуляторе.

10. Установите и подключите датчик пола к терморегулятору.
Датчик пола устанавливается под термопленку ближе к терморегулятору и крепится на черной полосе пленки с помощью скотча. Для выравнивания пола под финишное покрытие, сделайте канавки (углубления) в теплоотражающем покрытии под датчиком пола и местами соединения проводов.

11. Подключите терморегулятор к электрической сети.
Подключение терморегулятора и питания от электрической сети должно быть выполнено квалифицированным электромонтажником. Обязательно учитывайте дополнительные электрические устройства, которые могут быть подключены к той же сети. Для системы мощностью 2 кВт и более мы рекомендуем производить подключение через отдельный автомат мощностью не менее 16 А.

12. Протестируйте систему обогрева.
Включите систему и установите температуру пола. Проверьте нагрев каждой полосы термопленки. Проверьте пробником места подключения монтажных проводов, а также изоляции по линии отреза.

13. Уложите финишное напольное покрытие.

При монтаже под ламинат или паркетную доску:

Уложите ламинат или паркетную доску поверх полиэтиленовой пленки согласно инструкции

При монтаже под линолеум, ламинат, ковролин:

Уложите защитный материал (ДВП, СМЛ, оргалит, фанеру) поверх полиэтиленовой пленки
На защитный материал наклейте специально предназначенную для укладки мягких напольных покрытий двухстороннюю клеящуюся ленту
Уложите на нее напольное покрытие.

14. Установка теплого пола завершена, включайте и наслаждайтесь теплом.

Вся представленная информация имеет рекомендательный характер. Для установки, подключения и обслуживания электрических приборов и/или цепей обращайтесь только к профессионалам, прошедшим cоответствующее обучение и имеющим допуск к работам.

Монтаж теплых полов. Система теплого пола Фотография, картинки, изображения и сток-фотография без роялти. Image 132919255.

Установка теплых полов. Система теплого пола Фотография, картинки, изображения и сток-фотография без роялти. Изображение 132919255.

установка теплых полов.Система теплых полов. Сантехник выполняет монтаж теплопроводных труб. Ремонт дома и концепция системы отопления. Утепление полов и отопительное оборудование для дома и ремонта дома. Монтаж полов в системе отопления рабочих. Ремонт системы отопления дома. Рука мастера-сантехника устанавливает систему отопления для горячего помещения.

M L XL

Таблица размеров

Размер изображения	Идеально подходит для
Ю	Интернет и блоги, социальные сети и мобильные приложения.
м	Брошюры и каталоги, журналы и открытки.
л	Плакаты и баннеры для дома и улицы.
XL	Фоны, рекламные щиты и цифровые экраны.

Используете это изображение на предмете перепродажи или шаблоне?

Распечатать Электронный Всесторонний

6050 x 4034 пикселей | 51.2 см x 34,2 см | 300 точек на дюйм | JPG

Масштабирование до любого размера • EPS

6050 x 4034 пикселей | 51,2 см x 34,2 см | 300 точек на дюйм | JPG

Скачать

Купить одно изображение

6 кредитов

Самая низкая цена
с планом подписки

Попробуйте 1 месяц на 2209 pyб
Загрузите 10 фотографий или векторов.
Нет дневного лимита загрузок, неиспользованные загрузки переносятся на следующий месяц

221 ру

за изображение любой размер

Цена денег

Ключевые слова

Похожие изображения

Нужна помощь? Свяжитесь со своим персональным менеджером по работе с клиентами

@ +7 499 938-68-54

Мы используем файлы cookie, чтобы вам было удобнее работать.Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie, как описано в нашей Политике использования файлов cookie

. Принимать

Полы с подогревом — что должен знать каждый домовладелец

Представьте, что холодным утром вы ступили на теплый пол с подогревом — это то, что вам предлагают полы с электрическим подогревом. Электронные лучистые полы с подогревом используют электрическую цепь на 15 или 20 ампер, подключенную напрямую к собственному термостату. Они состоят из серии проводов, часто встроенных в циновки, которые проложены прямо под полом.Они нагревают пол, а, следовательно, и людей и предметы в комнате, обеспечивая постоянный, равномерный и комфортный обогрев, который позволяет снизить температуру на термостате и потреблять меньше энергии в этой области.

Изображение предоставлено: FlooringLiquidators.ca

Электрические полы с подогревом, как правило, предназначены для использования в качестве дополнительных систем отопления, устанавливаемых в отдельных комнатах, где необходимо дополнительное тепло, без дополнительных затрат на работу системы HVAC с более высокой скоростью. Электрические полы с подогревом, используемые отдельно или с другой системой отопления, могут обеспечить вам комфорт теплых полов под ногами.

Преимущества полов с электрическим подогревом

Изображение предоставлено: HeatWhiz.com

Электрические полы с подогревом помогут вам чувствовать себя более комфортно, с меньшим количеством холодных пятен и сквозняков в комнате. Поскольку полы нагревают вас напрямую, а не нагревают воздух, вы остаетесь более теплыми даже при более низкой температуре воздуха в помещении, что может сэкономить вам энергию и деньги на принудительном горячем воздухе.

Поскольку они не используют воздуховоды и не обдувают воздух вокруг, вы не только получаете более равномерное тепло и покрытие, но и уменьшаете количество аллергенов, циркулирующих по дому.Это означает лучшее качество воздуха, а также больший комфорт и экономию энергии.

Сравнение полов с подогревом и традиционного отопления

Полы с подогревом работают иначе, чем другие виды отопления. И радиаторы, и нагнетание горячего воздуха работают, нагревая воздух в комнате. Горячий воздух поднимается к потолку, затем охлаждается и падает на пол. Это создает очень непостоянные температуры в комнате, с теплыми и прохладными областями в зависимости от того, откуда исходит тепло, как оно циркулирует по комнате и где тепло находится в своем цикле.

Кредит изображения: HummingBirdHillHomes.com

Полы с подогревом работают по-другому. Они постоянно остаются теплыми, напрямую нагревая людей и предметы в комнате. Они не нагревают воздух, поэтому нагретый воздух не поднимается и не падает по всей комнате, а это означает, что температура в комнате остается более постоянной. Поскольку вас греет прямо у пола, вы часто можете установить термостат ниже, чем при использовании других методов обогрева.

По этой причине электрические полы с подогревом часто используются в качестве дополнительных форм отопления; они позволяют вам чувствовать себя более комфортно, в то время как ваша основная система отопления может быть отключена, что позволяет экономить энергию и деньги, в то время как вам остается тепло.

Установка в теплый пол

Изображение предоставлено: SunTouch.com

Электрические полы с подогревом установить довольно просто. Большинство из них доступны в виде матов, через которые пропущены провода или кабели. Для укладки вы начинаете с чистой, сухой основы, готовой для окончательного выбора напольного покрытия.

Маты могут быть установлены с использованием тонкого раствора, как тот, который используется для плитки, или они могут быть размещены на подложке, в зависимости от типа выбранной вами системы.Вы также можете использовать систему мембран и проводов, используя мембрану для удержания проводов, закручивая их взад и вперед по полу. Затем электрик подключит систему отопления к термостату.

Однако в идеале каждая установка, которую вы проводите, должна производиться с учетом типа напольного покрытия и расположения системы.

Установка деревянных полов с водяным обогревом

Имиджевый кредит: Floorheat.net

Если вы решите установить электрические лучистые полы с подогревом под деревянными полами, вам понадобится плавающий деревянный пол или деревянный пол, который соединяет доски друг с другом, а не с полом.Для лучшей теплопередачи под древесину лучше всего установить фольгированный коврик.

Укладывается поверх теплоизоляционной подложки, которую сначала кладут на черный пол. Поверх этого коврика раскатывается, и сверху кладется ваш пол.

Устройство теплых полов под плитку

Плиточные и каменные полы прекрасно сочетаются с электрическими обогревателями. Коврики можно укладывать на напольное покрытие или на слой тонкого покрытия, а второй слой тонкого покрытия используется для укладки плитки непосредственно поверх мата.Вам нужно будет убедиться, что вы выбрали систему, предназначенную для использования с плиточными полами, чтобы мат выдержал вес материала и стиль укладки.

Укладка ламината с подогревом

Когда речь идет об электрических обогревателях, ламинатные полы следует рассматривать как деревянные. Вам нужно будет положить ламинат на коврик, и лучше всего использовать фольгированный коврик. Коврик следует положить на изолирующую подложку, чтобы не терять тепло, особенно над бетонным основанием.Ваш ламинат можно укладывать прямо на коврик так же, как и на любой другой субстрат.

Установка для виниловых полов с подогревом

Виниловые полы бывают самых разных стилей и типов укладки. Все они могут использоваться с электричеством в системах лучистого обогрева полов, будь то кабели и мембраны или маты. Если у вас виниловые полы с защелкивающимся креплением, их можно плавать прямо над ковриком; виниловые полы, для которых требуется клей, следует укладывать так же, как плиточный или каменный пол, при этом сначала устанавливается электрический коврик с помощью компаунда или тонкого набора, а затем поверх матов устанавливается винил.

Коврик с подогревом

Кредит изображения: Cozywinters.com

Коврики из фольги и электрические кабели с мембранами можно использовать как непосредственно под ковром. Ковер — отличный изолятор и теплый мягкий пол. Коврик из фольги или мембрана сначала укладываются на изолирующую подкладку, а ковер можно натянуть и прикрепить сверху так же, как и в любом другом проекте.

Бетонный пол с лучистым обогревом

Бетонные полы прекрасно дополнят помещения в индустриальном и современном стиле.А прямо внутри нового бетонного пола может быть установлена электронная система лучистого теплого пола. Главное — использовать систему проводов, проложенных по центру плиты. Пол может быть 2–4 дюйма в глубину с проводами, проложенными посередине. Это может потребоваться в системе с двумя заливками, что означает, что пол заливается двумя слоями с проводами, проложенными по центру.

Если у вас уже есть бетонный пол, вы можете установить в него электрическое отопление, используя мембранно-проволочную прокладку и заливая сверху новый пол.

Установка полов с подогревом на площадь дома

Изображение предоставлено: GaliantHomes.com

Полы с электрическим лучистым обогревом можно установить во многих помещениях дома. У большинства из них будет аналогичный стиль установки, но следует соблюдать осторожность во влажных помещениях.

Устройство пола в ванной с подогревом

Кредит изображения: VistaRemodeling.com

Ванная комната — одно из наиболее распространенных мест для установки этого типа системы лучистого теплого пола. Его можно установить в душе, ванной или влажной комнате.Ключ использует либо систему в виде коврика, предназначенную для использования с плиткой, либо с несвязанными проводами, проложенными над мембраной. В любом случае система должна быть установлена с раствором для обеспечения наилучшего использования.

Спальня Установка полов с подогревом

Спальни также являются общими помещениями для установки этой системы отопления. Главное — убедиться, что вы сочетаете выбранную систему с правильным типом напольного покрытия. Например, в спальнях чаще всего используется древесина твердых пород и ковровое покрытие, и оба стиля напольного покрытия лучше всего подходят для покрытия из фольги поверх изоляционной основы.

Гостиная Установка полов с подогревом

Гостиные — это еще одна область, в которой вы можете добавить дополнительный электрический пол с подогревом. Как и в спальнях, наиболее распространенными материалами для пола в гостиной являются дерево и ковровое покрытие, а также ламинат. Все это должно быть установлено с помощью системы фольги поверх изолирующей подложки.

Кухня Установка полов с подогревом Имиджевый кредит: TraceLec.com

Кухня, как и ванная комната, является областью, в которой может появляться влага.Поэтому обычно рекомендуется обращаться с ней как с ванной в системах электрического теплого пола. Используйте несвязанные провода с мембранами или коврик, предназначенный для использования с плиткой, чтобы обеспечить наилучшую укладку.

Подвал Установка полов с подогревом

Добавление тепла в пол в подвал — отличный выбор при отделке этой комнаты. Здесь можно использовать любую систему электрического теплого пола; просто убедитесь, что он совпадает с типом готового пола, который вы устанавливаете.

Затраты на теплый пол

Электрические полы с подогревом могут иметь разную стоимость в зависимости от выбранной вами системы. Несвязанные провода с мембраной — наименее дорогой материал, по цене примерно 5 долларов за квадратный фут, но часто установка стоит дороже. Коврики, особенно те, которые предназначены для определенной площади, могут быть более дорогими и стоить до 30 долларов за квадратный фут. Однако коврики намного проще установить, и они могут сократить затраты на рабочую силу.

В целом, средняя стоимость полов с электрическим подогревом стоит около 20 долларов за квадратный фут, плюс стоимость пола.Имейте в виду, что провода или коврики обычно не прокладывают прямо у края комнаты, а обычно устанавливают там, где вы, скорее всего, будете ходить, стоять или сидеть.

Меры безопасности на теплых полах

Имиджевый кредит: MisterSparky-Houston.com

Многие люди задаются вопросом о безопасности использования электричества для подогрева пола. При правильной установке этот тип напольных покрытий является очень безопасным, поскольку большинство производителей имеют длительную гарантию на свою продукцию продолжительностью 30 лет и более.

Провода и кабели, используемые в системе, предназначены для использования таким образом, и единственное, что нужно учитывать, — это убедиться, что вы используете правильный тип системы с выбранным вами напольным покрытием, особенно при использовании их во влажных помещениях, таких как ванные комнаты или душевые. .

Побалуйте себя теплыми полами

Электрический подогрев пола может помочь сделать любую комнату вашего дома теплее и комфортнее, часто за меньшие деньги, чем это стоило бы включение вашей существующей системы.Убедитесь, что вы понимаете свои варианты, когда дело доходит до электрического теплого пола, чтобы получить максимальную отдачу от вашей установки.

Как установить паркетные полы с помощью электрического лучистого отопления

Когда вы слышите слово «полы с подогревом», большинство людей, вероятно, представляют себе ванную комнату с жарким теплым кафельным полом. Хотя ванная комната является наиболее популярным помещением для установки теплых полов с подогревом, вы можете быть удивлены, узнав, что вы действительно можете использовать лучистое тепло в любой комнате дома и почти под любым полом — даже прибитым гвоздями из твердых пород дерева!

Забитые паркетные полы способны привнести красоту и роскошь в любую комнату, так почему бы не улучшить их успокаивающим излучением тепла? Выполнив эти четыре шага, вы сможете успешно и безопасно установить лучистое тепло под прибитым гвоздями паркетный пол, чтобы добавить функциональности и комфорта вашей комнате.

1. Установите деревянные шпалы.

Ошибка жидкости: внутренняя

2.Разложите ТЭН.

3. Покройте нагревательный элемент самовыравнивающимся цементом.

Ошибка жидкости: внутренняя

После того, как нагревательный элемент установлен, он должен быть полностью покрыт самовыравнивающимся цементом.Нанесите цемент до тех пор, пока он не выровняется с верхней частью деревянных шпал.

4. Как установить паркетный пол.

Когда цемент высохнет и застынет, пора укладывать паркетный пол! Укладывая деревянную доску за доской, прибивайте ее к деревянным шпалам внизу. Примечание: не забудьте прибить шпалы прямо. Если гвозди пройдут сквозь шпалу под углом, есть вероятность, что они могут проткнуть нагревательный кабель. Если вы случайно порежете нагревательный кабель, не волнуйтесь — все ваши усилия не прошли даром.Кабель можно отремонтировать с помощью нашего набора для сращивания, но это сэкономит вам много времени и усилий, если вы будете особенно осторожны на этом последнем этапе.

Когда все доски прибиты гвоздями, готово! Установка электрического лучистого тепла под прибитой гвоздями твердой древесины может показаться сложной задачей, но если вы знаете, как правильно его установить, нечего бояться!

Если вы заинтересованы в установке лучистого тепла под прибитыми гвоздями паркетными полами в своем доме, начните с запроса индивидуального плана установки, связавшись с sales @ warmlyyours.com. Вы также можете подготовиться, убедившись, что у вас есть все инструменты, необходимые для вашего проекта. WarmlyYours предлагает семь инструментов для проектов лучистого отопления — ознакомьтесь с ними здесь.

Если вам понадобится помощь во время установки, вы можете связаться со службой технической поддержки WarmlyYours круглосуточно и без выходных по телефону 800-875-5285. Мы здесь для того, чтобы ваш проект прошел гладко от начала до конца.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕННОГО ТЕПЛА?

Существует два варианта лучистого тепла для пола:

ЭЛЕКТРИЧЕСКИЙ

Электрическое лучистое тепло состоит из проводов, проложенных под полом.Их очень легко и доступно установить, но они также более дороги в эксплуатации.

С нагревательными матами монтаж стал еще проще. Эти маты имеют очень низкий профиль (некоторые имеют толщину менее 1/8 дюйма) и идеально подходят для укладки под плитку. Провода вплетены в ткань, поэтому все, что вам нужно сделать, это уложить раствор и раскатать маты (полный процесс установки см. В инструкциях производителя).

Вы можете выбрать один из нескольких размеров или заказать коврик в соответствии со спецификациями вашей комнаты.Коврики излучающего тепла одобрены для использования во влажных помещениях, таких как душ, сауна или парная, и быстро и эффективно нагревают пол и все пространство. Они безопасны для всех типов плитки и большинства других вариантов напольного покрытия.

Полы с подогревом обычно устанавливают до того, как укладывается новый плиточный пол. Если у вас есть подвал или подвал, вы можете разместить лучистое отопление ниже существующего пола.

HYDRONIC

Гидравлическое лучистое тепло состоит из труб с горячей водой, проходящих под полом.Для установки им требуется лицензированный сантехник, и они должны быть подключены к водопроводу от водонагревателя или бойлера, поэтому проект немного сложнее, чем электрическое отопление. С другой стороны, лучистое тепло для горячей воды намного дешевле, чем электрическое.

Водяные излучающие тепловые трубы размещаются на специальной подкладке из фанеры с предварительно вырезанными каналами для труб. Для плиточных полов поверх нее кладется цементная подкладочная плита, после чего укладка плитки может продолжаться как обычно.

Как и электрическое лучистое отопление, гидронику необходимо устанавливать либо до того, как зайдет новый пол, либо со стороны подвала или подполья под подкладкой.

Если вы просто не можете перенести еще одну осень или зиму без теплых полов, самое время запланировать обновление напольного покрытия. Плитка для пола с подогревом преобразит ваш дом.

Покупаете новую плитку? Обратите внимание на керамогранит, камень и керамическую плитку, которые отлично сочетаются с лучистым теплом.

Видеоархивы — Центр знаний

Это видео покажет вам, как установить 30-дюймовый мат SunTouch Mat. Test

Подробнее Коврики со скоростью вращения

об / мин — это легкая альтернатива защитному слою, позволяющая сэкономить ваше время и энергию. Более тонкая укладка (частота вращения = 5/16 дюйма по сравнению с задним слоем = 1/2 дюйма), что позволяет подобрать напольное покрытие из различных материалов. Тепловой разрыв по бетонной плите. Легкий и прочный переработанный …

Подробнее

Коврики Nuheat быстро раскатываются и бывают самых разных стандартных квадратов и прямоугольников.Позвольте экспертам Warm Your Floor помочь вам со стандартными ковриками Nuheat. У вас сложный район или остров? У нас может быть …

Подробнее Коврики

SunTouch можно придать любой форме. Посмотрите, как обрезается оранжевый коврик (а не синий нагревательный провод!) И поворачивается, чтобы заполнить пространство. В более сложных областях проволоку можно снять с мата и …

Подробнее

WarmWire от SunTouch Watts Radiant — это экономичный выбор.Это отнимает больше времени, чем маты, потому что проволока перемещается вперед и назад на металлических ремнях, предназначенных для обеспечения постоянного установленного расстояния. Есть вопросы? Позвоните нам по телефону 1-866-558-3369

Подробнее

Готовы навсегда выбросить лопату? Коврики ProMelt от SunTouch Watts Radiant могут устанавливаться под различными поверхностями и вместе с интеллектуальными датчиками наружной температуры могут автоматически таять снег в течение всего сезона. Коврики легко раскатываются для быстрой установки ….

Подробнее

Убери лопату! ProMelt Wire от SunTouch Watts Radiant можно устанавливать под различными поверхностями и вместе с интеллектуальными датчиками наружной температуры может автоматически таять снег в течение всего сезона.Проволока — это экономичный выбор. Длинный подъезд? Учитывать только следы шин …

Подробнее Кабели для обогрева пола

WarmWire аналогичны по конструкции и обеспечивают тепло так же, как маты SunTouch, но устанавливаются по-другому и стоят дешевле. Просто поместите и прикрепите ремешок WarmWire к черному полу и протяните проволоку вперед и назад между ремнями …

Подробнее

Электрические теплые полы | Сантехника, отопление и кондиционирование воздуха Al

27
ноябрь

Электрические лучистые полы с подогревом

Сантехника, отопление и кондиционеры Al в Плано, штат Техас обеспечивает техническое обслуживание и ремонт для всех марок центрального кондиционирования и газа & Электропечи и тепловые насосы.Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехнических компонентов в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Al’s Plumbing, Heating & A / C находится рядом с вашим домом в городах Плано, Аллен и Фриско.Мы обслуживаем все дома в южных округах Коллин и Дентон без дополнительной оплаты проезда.

Позвоните Але сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой HVAC или водопроводом. Мы договоримся о встрече в удобное для вас время и предложим круглосуточную службу экстренной помощи.

ПРИМЕЧАНИЕ. Показанные продукты не являются одобрениями. Al’s не поддерживает определенные продукты, поскольку мы не знаем обо всех доступных продуктах.

Аэрофотоснимок Левиттауна, Нью-Йорк

Источник изображения: ShutterStock

В 1930-х годах архитектор Фрэнк Ллойд Райт установил теплые полы с горячей водой во многих своих зданиях. В 1947 году Левиттаун, штат Нью-Йорк, принес в массовую Америку Hydronic (горячая вода) и Radiant Heat (внутри бетонной плиты). Levittown Homes поставлялся с мазутным котлом с насосом, который перемещал нагретую воду по трубам в плиточном полу.

Щелкните ниже, чтобы увидеть водяные змеевики Levittown Hydronic для лучистого отопления, установленные до заливки плиты:

Гидравлические змеевики для лучистого отопления на место перед заливкой цемента для фундамента плиты

Немного ностальгии:

Левиттаун (Лонг-Айленд), штат Нью-Йорк (в 25 милях к востоку от Манхэттена)

Был первым в Америке общинным поселением.

Он был построен Levitt Homes. Левиттаун, штат Нью-Йорк, и стал известен как «первый пригород Америки».

Нажмите здесь, чтобы увидеть людей в очереди, чтобы увидеть Левиттаун, штат Нью-Йорк Модельный дом: Ожидание, чтобы увидеть Левиттаун, штат Нью-Йорк Модельный дом

Нажмите здесь, чтобы увидеть улицу в Левиттауне (

прокрутить немного вниз ): Просмотр улиц Левиттауна, NY

Нажмите здесь, чтобы увидеть рекламу водяного водяного теплого пола: Реклама водяного теплого пола

Источник изображения: Pixabay.com

Из-за обширных почв дома DFW должны быть построены на плите или на опоре и балке с подпольем. Это подходит для довольно холодных полов в ванных комнатах, когда канадские холодные фронты обрушиваются на DFW зимой.

Строящийся фундамент перекрытия. Готова к заливке цемента.

Источник изображения: ShutterStock

Фундамент из плит (после заливки цемента) Готов к строительству

Источник изображения: ShutterStock

В двухэтажных домах на втором этаже полы теплее, чем на первом.Это просто потому, что верхний этаж находится на над отапливаемым помещением , а нижний этаж на над плиточным фундаментом . Добавление дополнительного подогрева пола может быть отличным решением для двухэтажного дома. Добавив дополнительный подогрев полов в области на первом этаже, на первом этаже может быть более комфортно при более низкой температуре. Это еще больше снижает эффект того, что второй этаж слишком теплый, чтобы получить достаточно тепла на первом этаже.

Электрический (для выбранных участков дома)

На водной основе (гидронный — для всего дома) — также известен как «водонагреватель».

Керамическая плитка — наиболее распространенное и эффективное напольное покрытие для водяного отопления, поскольку оно хорошо проводит тепло. Также можно использовать другие напольные покрытия, такие как винил и линолеум, ковровое покрытие или дерево. Напольные покрытия, изолирующие пол от помещения, снизят эффективность системы.

Самая большая проблема с

для всего дома Гидравлическое отопление

Почему мы мало слышим о подогреве полов в DFW? Подогрев пола для всего дома идеально подходит для северного климата , где оконные или встроенные кондиционеры будут эффективно охлаждать дом летом.В южных странах с «прохладным» климатом больше внимания уделяется кондиционированию воздуха, чем теплу.

Если новый дом строится целиком, водяное тепло, воздуховодов для центрального кондиционирования нет. Чтобы иметь центральный кондиционер, необходимо добавить воздуховоды и кондиционер (печь, которая только перемещает воздух, но не нагревает). Стоимость этого почти такая же, как и в случае печи, производящей тепло. Это приводит к тому, что расходы на водяную систему (отопление всего дома) + центральный кондиционер становятся очень дорогими — потому что , чтобы получить центральный кондиционер, вы в конечном итоге платите за две системы отопления.

Добавление электрического подогрева полов (в дополнение к печи с принудительной подачей воздуха) в выбранных областях дома обеспечивает теплые полы там, где они наиболее необходимы (в первую очередь, в ванной и кухне).

В системе подогрева пола обеспечивает более постоянную температуру между полом и потолком. Нагретый воздух из газовой печи составляет около 140 градусов. Теплый пол достаточно установить на температуру не более 84 градусов (в зависимости от отделки пола). Температура у пола колеблется от 75 ° F до 95 ° F.Добавление к вашему существующему дому модернизации электрического лучистого теплого пола (с принудительным воздушным отоплением) может снизить счета за отопление в зависимости от того, к какой площади добавляется теплый пол.

ПРИМЕЧАНИЕ. В компании DFW дополнительное электрическое отопление пола обеспечивает больше комфорта, чем экономию. Маловероятно, что электрическая , теплый пол будет дешевле в эксплуатации, чем газовая печь . Газовая печь может сэкономить деньги, если температура в комнате может быть понижена (что вполне вероятно).Дополнительная экономия может быть достигнута, если подогрев пола работает только во время использования помещения (по сравнению с круглосуточным режимом работы 7 дней в неделю). Если в вашем доме есть электрическое отопление, использование электрического обогрева пола будет несколько дешевле, поскольку его можно установить на более низкую температуру.

Щелкните ниже, чтобы найти калькулятор для определения эксплуатационных расходов на дополнительное электрическое отопление пола:

Затраты на отопление с помощью электрического обогрева пола

Калькулятор показывает эксплуатационные расходы на электрическое отопление внутри на основе:

Местоположение, Количество (в кв.футов) внутрипольного отопления, сколько часов в день он будет работать и цена за кВтч.

Зимой более холодный воздух опускается вниз и остается у пола, создавая слои воздуха с разной температурой. Это называется термической стратификацией. Поскольку DFW — это «охлаждающий климат» — большинство вентиляционных отверстий находится в потолке, что позволяет подавать теплый воздух там, где он меньше всего необходим. Это часто приводит к поддержанию более высокой температуры в доме, чтобы уменьшить количество холодного воздуха на полу.

Нажмите ниже, чтобы увидеть схему теплового расслоения в доме с принудительным воздушным обогревом и одним с водяным обогревом внутри пола:

Стратификация температуры воздуха — принудительное воздушное тепло по сравнению с водным теплом

Добавление к естественному тепловому расслоению в том, что теплый воздух выходит из дома под потолком (через утечки воздуха). Когда теплый воздух выходит через потолки, холодный наружный воздух входит в здание (через утечки воздуха), чтобы заменить существующий воздух. Многие из этих утечек холодного воздуха находятся в нижней части дверей, окон и электрических розеток.Чтобы засвидетельствовать это в большом масштабе, зимой откройте внешнюю дверь. Большое количество холодного воздуха поступает в нижнюю часть двери, а теплый — в верхнюю часть двери.

** ИСТОЧНИК: https://www.warmup.com/blog/pros-cons-of-radiant-floor-heating

Уменьшение теплового расслоения

Самый простой способ уменьшить стратификацию температуры воздуха зимой — запустить Потолочные вентиляторы с выдуванием вверх (по часовой стрелке) . Это заставляет теплый воздух у потолка двигаться вниз вдоль стен и смешиваться с воздухом у пола, где температура воздуха самая низкая.

Щелкните здесь, чтобы увидеть движение воздуха с помощью потолочного вентилятора, дующего вниз (летом) и вверх (зимой): Потолочный вентилятор Движение воздуха

Температурное расслоение летом

Летом горячий воздух выталкивает более холодный воздух в помещении вниз от потолка и через утечки воздуха у пола. Хотя мы думаем о подъеме горячего воздуха, тепло — тепло на самом деле перемещается из областей с более высокой температурой (например, на горячий чердак летом) в области с более низкой температурой. Разница температур на самом деле является движущей силой тепла в любом заданном направлении.

Щелкните здесь, чтобы увидеть температуру воздуха на чердаке летом: 170 градусов на чердаке летом

** ИСТОЧНИК: https://www.energyvanguard.com/blog/50616/Heat-Rises-and-Falls-Stack-Effect- Воздух-движение-тепловой поток

Источник изображения: Pixabay.com.

Электрические коврики для подогрева пола можно использовать под плавающими деревянными, ламинатными и виниловыми полами (не приклеенными)

В теплый пол можно легко добавить дополнительное отопление во время строительства нового дома. Для существующих домов есть решение по модернизации (при установке новых напольных покрытий). Электрический теплый пол Коврики обеспечивают лучистое тепло в ванной комнате и других помещениях, где желателен теплый пол.

Показано: Электрический излучающий коврик для обогрева пола для плавающих напольных покрытий (не прикреплен к плите) Напольные покрытия

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или купить на Amazon.com

ПОДРОБНЕЕ:

120-вольтная тепловая пленка, излучающая излучение, Доступна в 4 размерах матов.

толщиной 0,016 дюйма (16/1000 дюйма). Мат примерно в 4 раза толще копировальной бумаги.

Устанавливает поверх любого чернового пола или изоляционного основания.

Может использоваться под большинством плавающих деревянных, ламинатных, ковровых и других плавающих напольных покрытий. Не для клееных полов , например, керамических или мраморных.

Простая установка. При необходимости отрежьте длину по размеру. Проведите (предварительно подключенные) провода к настенному термостату.

Mat потребляет 12 Вт на квадратный фут. 1000 Вт за 1 час = 1 кВтч. (около 10,5 центов).

Около 85 квадратных футов нагревательного мата использует 1 кВтч (каждый час) или 10,5 цента в час для работы.

Источник изображения: Pixabay.com.

Электрические коврики для подогрева пола, предназначенные для приклеенных полов

Показано: Электрический излучающий коврик для подогрева пола для напольных покрытий , таких как керамика и мрамор .

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или купить на Amazon.com

ДЕТАЛИ:

Этот продукт предназначен для использования под клееными полами , такими как керамика или мрамор.

Этот продукт должен быть полностью залит тонким слоем цементного раствора.

Рекомендуется, чтобы раствор выдержал 1 месяц (чтобы он полностью высох) перед укладкой напольного покрытия.

Хотя этот продукт также можно использовать под плавающими напольными покрытиями, он все равно должен быть заложен в строительный раствор независимо от типа напольного покрытия.

Этот продукт идеально подходит для напольных покрытий, которые необходимо прикрепить. Для плавающих напольных покрытий установка первого показанного продукта намного проще (без раствора).

Нагревательный элемент имеет толщину менее 1/8 дюйма

Источник изображения: Pixabay.com. Фотограф: Kirk & Mimi

Если вы устанавливаете новое напольное покрытие, вы можете добавить электрическое лучистое отопление на большие площади. Изделие (ссылка ниже) можно разрезать по размеру , поэтому никаких специальных размеров не требуется. Нагревательные маты могут быть установлены внутри бетона (для приклеивания полов) или поверх бетонной плиты (для плавающих напольных покрытий).

Нажмите ниже, чтобы увидеть одну марку ковриков для обогрева больших площадей под полом:

Коврики с электрическим обогревом для больших площадей под напольными покрытиями

Мы часто используем коврики в местах для сидения, чтобы ногам было удобнее. Это может быть достигнуто с большей степенью комфорта, добавив электрические нагревательные маты под коврик (и поверх существующего пола). Доступны коврики с подогревом под коврик нескольких марок и размеров.

Источник изображения: Pixabay.com. Фотограф: Дока Райан

Показано: 5,75 x 5,75 нагревательный мат для ног для использования под ковриком.

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или купить на Amazon.com

Показано: нагревательный мат 7,9 x 5,3 дюйма для коврика площадью 9 x 6 дюймов.

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или купить на Amazon.com

Показано: термостат для нагревательного коврика, обогревателя или окна кондиционера

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности, или купить на Amazon.com

Увеличьте удобство нагревательных матов, управляя ими с помощью съемного термостата. Вы выбираете комнатную температуру, когда хотите, чтобы нагревательный мат работал.

Если вам нужна небольшая обогреваемая поверхность для ног, находясь за столом, этот продукт может быть идеальным.

Показано: Квадратный коврик с ковровым покрытием 17,5 ″ для стола.

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или купить на Amazon.coms

В гараже вам будет тепло ногам.Резиновый коврик не нужно накрывать, и его легко содержать в чистоте. Показано: резиновый нагревательный мат 38 x 17 ″ для гаража.

Нажмите на изображение, чтобы: просмотреть продукт, просмотреть подробности или купить на Amazon.coms

РЕЗЮМЕ:

Хотя DFW не является идеальным местом для водяного водяного отопления всего дома (потому что гидравлический — отопление дома не включает воздуховодов, необходимых для центрального кондиционирования), добавление электрических матов с тепловым излучением в выбранных областях (до установки новых напольных покрытий) сделает эти зоны намного более комфортными.Существуют маты с тепловым излучением, предназначенные для плавающего пола , и другие маты, предназначенные для приклеенного пола (объяснено выше).

Электрическое лучистое отопление полов можно добавить к существующему дому без изменения бетонных полов. Вопреки своему названию, эти электрические маты располагаются поверх существующего бетонного пола. Это делает их подходящим решением для помещений с недопустимо холодными полами. Лучистое отопление можно установить под; ковер, & плавающий винил , древесно-ламинат и пластиковый ламинат.Другие стили для напольных покрытий , предназначенных для клееных полов , например керамические, деревянные и мраморные полы. Вам необходимо проконсультироваться со спецификациями производителя, чтобы убедиться, что вы не перегреваете выбранный вами пол.

Используя электрическое отопление, вы можете сократить счета за отопление, особенно за счет дополнительного электрического лучистого отопления. Это потому, что тепло исходит от пола, где воздух самый холодный. В DFW печи с принудительной подачей воздуха обычно нагревают потолок там, где это необходимо меньше всего.Комбинация этих двух факторов сохранит теплее в нижних частях комнаты и, вероятно, позволит вам установить термостат ниже.

Если у вас есть газовое отопление, вы можете сократить счета за отопление с помощью дополнительного электрического лучистого отопления (потому что на полу теплее, что может позволить вам выключить термостат. Но в DFW, излучающий теплый пол — это больше для комфорта, чем экономия на счетах за отопление с газовым отоплением .

Мы предложили дополнительные продукты для лучистого тепла для ковриков под площадкой, на столе и в гараже.Они размещаются над бетонным полом и не требуют установки, кроме как разместить их там, где вы хотите.

Компания Al’s Plumbing, Heating & A / C в Плано, штат Техас, обеспечивает обслуживание и ремонт всех марок центральных кондиционеров, газовых и электрических печей и тепловых насосов. Кроме того, мы продаем и устанавливаем новые системы HVAC от American Standard (та же компания, что и Trane), Ameristar (та же компания, что и American Standard) и Coleman HVAC (та же компания, что и York HVAC).

Al’s также предоставляет полный спектр услуг по техническому обслуживанию, ремонту и замене сантехнических компонентов в вашем доме. Al’s продает и устанавливает газовые и электрические водонагреватели Rheem Professional Series, а также водонагреватели без резервуаров. Al’s Plumbing, Heating & A / C находится рядом с вашим домом в Ричардсоне, Гарленде и на северо-востоке Далласа. Мы обслуживаем все дома в южных округах Коллин и Дентон без дополнительной оплаты проезда.

Позвоните Але сегодня, чтобы обсудить любые проблемы или проблемы, которые у вас есть с вашей системой HVAC или водопроводом.Мы договоримся о встрече в удобное для вас время и предложим круглосуточную службу экстренной помощи.

Теплая зона

Для получения подробных инструкций по установке, пожалуйста, обратитесь к руководству по установке. Эта информация предназначена только для общего обзора. процесса установки и помочь клиентам в принятии решений. В приведенных ниже рекомендациях установщики имеют представление о процессе установки полов с подогревом.На этой странице описаны основные информация относительно Термокабель и маты ComfortTile ^®, FilmHeat ™ и RetroHeat ^® пленочный теплый пол элементы и HeatShield ™ теплоизоляционные панели теплого пола. Чтобы сохранить действующую гарантию, внимательно следуйте инструкциям в руководстве по установке и попросите квалифицированного электрика подключить все разводка системы теплого пола.

Обзор установки системы теплого пола

Электрические системы теплого пола легко настроить и установить.Доступно множество различных типов нагревательных элементов, каждый с свои уникальные особенности и преимущества. Большая часть установки электрического лучистого теплого пола комплектовать систему могут амбициозные домовладельцы своими руками; однако важно отметить, что квалифицированный электрик, имеющий лицензию, подключит проводку к системе. Это для защиты домовладельца гарантируя, что гарантия на систему остается в силе.

Самая распространенная система теплого пола отличается тонкими термостойкий кабель, проложенный под поверхностью пола.Комфорт в Warmzone Cable — признанный лидер отрасли, десятилетиями работающий в домах и на предприятиях повсюду. Северная Америка.

Технология продолжает развиваться, и другие этажи Предложения по нагревательной продукции от Warmzone также включают нагревательные элементы почти толщиной с бумагу (FilmHeat). как саморегулирующиеся низковольтные системы, модернизированные системы обогрева балок и многое другое. Как ведущий поставщик сияющих системы теплого пола, Warmzone предлагает один из самых больших выборов систем лучистого отопления в промышленности, чтобы клиенты могли быть уверены в том, что они найдут идеальную систему лучистого отопления для их дома.

ComfortTile ^® системы теплого пола — самые рекомендуемые системы для полы с подогревом плитки; однако нагревательный кабель также можно использовать для обогрева различных типов полов. КомфортПлитка термокабель можно купить на катушках или предварительно разложить на матах. Тонкий нагревательный кабель (всего ⅛ дюйма диаметра) на катушке дает монтажникам гибкость в установке системы обогрева пола небольшими, нестандартными фасонные площади и комнаты.Коврики ComfortTile оснащены кабелем, который предварительно проложен и прикреплен к прочный гибкий коврик на липкой основе. Перед раскатыванием матов обязательно подметите черновой пол и удалить всю пыль и мусор. Маленькие острые предметы, такие как камни и гвозди, могут повредить изоляция кабеля и вызовет проблемы в будущем, поэтому подготовьте пол перед укладкой нагревательный кабель важен. После подготовки пола коврик можно раскатать и клей затем подкладку можно прикрепить к черному полу.Это ускоряет установку, что может привести к более низкие трудозатраты. Кабель имеет диаметр от до 3/16 дюйма, поэтому конструкция пола очень мала. вверх. Нагревательный кабель от катушки крепится к полу с помощью гибкой кабельной стяжки (на фото). который также может быть легко прикреплен к основанию пола. На обвязке имеется серия рельефов, которые предусмотреть заранее спроектированные каналы для нагревательного кабеля. Тепловой кабель ComfortTile проложен через каналы обвязки согласно заранее заданной системе теплого пола интервал.После прикрепления нагревательного кабеля или мата к черному полу и прокладки кабеля полный, самовыравнивающийся или тонкий слой можно наносить непосредственно на нагревательный кабель. Затем устанавливается плитка поверх этого, а затем нанесите раствор. ПРИМЕЧАНИЕ: Рекомендуется использовать резиновую или пластиковую Используйте шпатель при нанесении тонкого набора, а не металлический шпатель, чтобы не повредить кабель.

Устанавливается непосредственно в тонком комплекте под плиточный пол, ComfortTile является наиболее рекомендуемой системой для обогрева помещений керамической плиткой, а также может быть эффективно используется для обогрева полов большинства других типов.

Сделать повороты при укладке ковриков теплого пола, просто разрежьте сетчатую основу и поверните коврик соответствующим образом, как показано на фотографиях. (Будь осторожен чтобы никогда не порезать и не повредить нагревательный кабель.) Двухжильный нагревательный кабель (маты и кабель) имеет 10-футовый 2-проводный холодный конец (14-17 AWG) плюс оплетка заземления. Кабель ComfortTile также может похвастаться 25-летним сроком службы. Гарантия производителя.

При установке термокабеля с катушки, кабель крепится к полу с помощью прочных гибких пластиковых лент (см. фото кабеля и ремней к справа), которые можно приклеить, прибить или прикрутить к черному полу.Рельефы на лямках позволяют различные варианты расстояния между кабелями. Просто проложите кабель вокруг рельефа в соответствии с вашим кабелем. расстояние и вернитесь к кабелю к другому ремню. Эти удобные ремешки обеспечивают легкость и точность монтаж термокабеля.

Некоторые важные советы

Убедитесь, что нагревательный кабель ComfortTile И место соединения полностью залить тонким слоем или выравнивающей заливкой, иначе кабель перегреется и выйдет из строя.

Ни в коем случае не позволяйте нагревательному кабелю касаться или пересекаться. (Минимальное расстояние между кабелями — 2 дюйма.)

Не перекрещивайте нагревательный провод на соединительном проводе. или провод термостата. Важно, чтобы для подключения к сети был нанят квалифицированный, лицензированный электрик. проводка и связанные с ней электрические компоненты.

Теплоизоляция также может использоваться для улучшения эффективность системы.

При установке термокабеля с катушки, кабель крепится к полу с помощью тонких пластиковых лент (кабельная стяжка), которые прибивают, прикручивают или приклеивают на пол.Эти ремни имеют небольшие каналы и выступы, в которых размещается нагревательный кабель. Просто вставьте кабель в язычок, чтобы закрепить его. (См. Фото справа.)

Разрезать сетку поддержка. (Будьте осторожны, чтобы не порезать нагревательный кабель.) Переверните коврик, чтобы начать следующий ряд.

После перевернув коврик для подогрева пола, выровняйте его соответствующим образом и продолжайте раскатывать следующий ряд. (Соблюдайте правильные интервалы между рядами.)

Система теплого пола FilmHeat ^® одна из наиболее рекомендуемых систем теплого пола, разработанная специально для установки под виниловые полы и все типы плавающих полов. Доступные по цене и простые в установке панели просто Толщина 0,16 дюйма, поэтому пол практически не нарастает, и панели можно разрезать на месте. Систему FilmHeat можно установить на любой стандартный черновой пол, если он является плоским, гладким и без выступов, таких как гвозди, шурупы и т. д.

Нагревательные панели раскладываются согласно Схема системы предоставлена Warmzone. Отрежьте нагревательные панели желаемой длины. Только вырезать через свободное пространство между нагревательными полосами. НИКОГДА не режьте ближе, чем на 1/4 дюйма от нагревателя. полосы, и НЕ разрезайте сами нагревательные полосы. Надежно прикрепите нагревательные элементы на пол. При установке на деревянный черновой пол следует прибить элементы на место гвоздями или скобами. Если При установке на бетонный черновой пол закрепите элементы изолентой.(При установке термостат, имейте в виду, что он должен быть расположен на внутренней стене, где его не будет подвергается воздействию прямых солнечных лучей и учитывается длина ненагревающих проводов.)

Система теплого пола RetroHeat ^® уникальный система, которая дает домовладельцам доступный вариант для установки роскошного лучистого отопления под существующими этажи — без капитального ремонта.Если у вас есть доступ к перекрытия пола снизу, после этого можно установить теплый пол RetroHeat. Система оснащен тонким «пленочным» нагревательным элементом (толщиной всего 0,16 дюйма), который поставляется в рулонах. Когда После установки RetroHeat нагревательные панели можно отрезать на месте до необходимой длины, а затем скрепить скобами. вверх между балками пола. Нагревательные панели доступны для балок с диагональю 12, 16 и 24 дюйма. ширины. (ПРИМЕЧАНИЕ: измерения производятся от центра одной балки до другой, а не расстояния. между каждой балкой.) RetroHeat можно укладывать практически под любой пол, в том числе под паркет, плитка, ковролин, ламинат, винил, мрамор и т. д.

После скрепления панелей отопления между полом балки под полом, которые вы хотите обогреть, затем производятся электрические соединения. (Будь уверен следуйте инструкциям в руководстве по установке и периодически проверяйте систему.) электрик выполнит электрические подключения, установит общую ватную изоляцию над отоплением элемент.Изоляция направляет тепло вверх по полу и усиливает энергию. эффективность за счет минимизации потерь тепла. Это доступный и эффективный вариант отопления существующих этажи.

Иллюстрация RetroHeat установлен между балками. ♦ Рулон нагревательного элемента. ♦ Опрессовка шинных оплеток на нагревательном элементе. ♦ Закрепление элемента между балками.

Теплоизоляционные панели для теплого пола HeatShield ™ состоят из легкой изоляционной панели из полистирола толщиной ½ дюйма, покрытой тонким, специально профилированный алюминий для обеспечения максимальных отражающих свойств.Термокабель ComfortTile помещается в предварительно спроектированные каналы, обеспечивающие один из самых эффективных и эффективных напольных покрытий доступные системы.

Система HeatShield идеальна для обогрева под ламинат и паркетные полы. Установить систему на удивление просто. Легкий Панели напольного отопления представляют собой изолированные алюминиевые панели, которые легко соединяются друг с другом. длина пола. Каналы для кабеля теплого пола ComfortTile обеспечивают простоту установка и точное расстояние, без использования строительного раствора и тонкого отверждения.

Размеры изоляционных панелей пола также могут быть изменены на месте. Панели HeatShield могут значительно сократить время установки, поскольку не требуется слой строительного раствора. Установщики систем напольного отопления, которые использовали панели HeatShield, сообщили, что они смогли уложить вниз 300 квадратных футов пола с подогревом менее чем за два часа, что намного быстрее, чем у большинства время монтажа традиционных систем лучистого теплого пола.

Фото монтажа теплого пола

ВСЕ ПРОЕКТЫ

ОТОПЛЕНИЯ и ЭЛЕКТРИКИ

Обсуждение, договор, оплата, готовый проект

ВЫПОЛНЯЕМ ДИСТАНЦИОННО

в электронном виде

НА ПРОЕКТ И МОНТАЖ

10% СКИДКА НА ВСЕ

ОТОПЛЕНИЯ И ЭЛЕКТРИКИ

ПРОЕКТОВ ОТОПЛЕНИЯ И ЭЛЕКТРИКИ

ПРОЕКТЫ ЭЛЕКТРИКИ

ПРОЕКТЫ ОТОПЛЕНИЯ

ПРОЕКТ КОТЕЛЬНОЙ

по монтажу отопления и электрики

ЗАКАЖИ ПРОЕКТ ЭЛЕКТРИКИ И ПОЛУЧИ

Примеры монтажа теплого пола, обогрева ступеней и кровли (фото)

как правильно сделать теплый пол

Что представляет собой теплый пол?

Особенности укладки любой конструкции

Особенности монтажа электрического пола

Особенности монтажа водяного теплого пола

Комбинированный вариант теплого пола

Технология монтажа электрического теплого пола своими руками, фото и видео

Устройство электрического теплого пола

Как выбрать электрический теплый пол. Типы кабелей

Резистивный кабель

Одножильный кабель

Двужильный кабель

Саморегулирующиеся кабели

Правила расчета теплого пола электрического

Технология установки

Подборка видео по выбору и монтажу электрического теплого пола

Схема монтажа теплого пола своими руками.

Пошаговый монтаж электрического теплого пола

Рекомендуем электрический теплый пол:

Монтаж теплого пола своими руками: инструкции, фото, видео

Виды электрического теплого пола и их особенности

Кабельный теплый пол

Инфракрасный теплый пол

Как правильно подготовить основание для теплого пола?

Самостоятельный монтаж инфракрасного пола

Технология монтажа кабельного пола своими руками

Укладка чистового напольного покрытия: советы и рекомендации

Монтаж теплого пола своими руками. Устанавливаем электрический пленочный теплый пол с Леруа Мерлен.

Монтаж теплых полов. Система теплого пола Фотография, картинки, изображения и сток-фотография без роялти. Image 132919255.

Полы с подогревом — что должен знать каждый домовладелец

Преимущества полов с электрическим подогревом

Сравнение полов с подогревом и традиционного отопления

Установка в теплый пол

Установка деревянных полов с водяным обогревом

Устройство теплых полов под плитку

Укладка ламината с подогревом

Установка для виниловых полов с подогревом

Коврик с подогревом

Бетонный пол с лучистым обогревом

Установка полов с подогревом на площадь дома

Устройство пола в ванной с подогревом

Затраты на теплый пол

Меры безопасности на теплых полах

Побалуйте себя теплыми полами

Как установить паркетные полы с помощью электрического лучистого отопления

1. Установите деревянные шпалы.

2.Разложите ТЭН.

3. Покройте нагревательный элемент самовыравнивающимся цементом.

4. Как установить паркетный пол.

Плитка для пола с подогревом для всех

КАКОВЫ ВАРИАНТЫ ИЗЛУЧЕННОГО ТЕПЛА?

ЭЛЕКТРИЧЕСКИЙ

HYDRONIC

Видеоархивы — Центр знаний

Электрические теплые полы | Сантехника, отопление и кондиционирование воздуха Al

Электрические лучистые полы с подогревом

Щелкните ниже, чтобы увидеть водяные змеевики Levittown Hydronic для лучистого отопления, установленные до заливки плиты:

Гидравлические змеевики для лучистого отопления на место перед заливкой цемента для фундамента плиты

Он был построен Levitt Homes. Левиттаун, штат Нью-Йорк, и стал известен как «первый пригород Америки».

Нажмите здесь, чтобы увидеть людей в очереди, чтобы увидеть Левиттаун, штат Нью-Йорк Модельный дом: Ожидание, чтобы увидеть Левиттаун, штат Нью-Йорк Модельный дом

Нажмите здесь, чтобы увидеть улицу в Левиттауне (

Нажмите здесь, чтобы увидеть рекламу водяного водяного теплого пола: Реклама водяного теплого пола

Самая большая проблема с

Щелкните ниже, чтобы найти калькулятор для определения эксплуатационных расходов на дополнительное электрическое отопление пола:
