Дымоход внешний: инструкции, схемы, фото и видео

Содержание

Как правильно установить дымоход: монтаж и изолирование конструкции

Дым является постоянным спутником процесса горения и может представлять угрозу для человека. Поэтому должна быть установлена конкретная система, которая позволяет его удалять. Это – хорошо всем известный дымоход. И именно от того, насколько правильно его выбрали и установили, зависит эффективность вывода продуктов горения. Ошибка может стать причиной возникновения пожара или отравления угарным газом.

Прежде чем приступать к работам по монтажу, нужно внимательнее изучить все рекомендации профессионалов, так как правильно установить дымоход можно, всесторонне  и подробно изучив процесс установки.

Каким должен быть правильный дымоход ↑

Установку дымоотводящей системы обычно производят в процессе строительства дома параллельно устройству отопительного оборудования. И если раньше для этого использовали кирпич, достаточно прочный и неплохо сохраняющий тепло материал, то сегодня симпатии застройщиков склонились в пользу модульных систем из нержавейки и керамики.

На это есть ряд причин, но самой главной, пожалуй, является несовместимость современных отопительных устройств и кирпичных дымоходов. К тому же отпала необходимость в довольно дорогих услугах профессиональных печников, так как модульные системы можно собрать самому и намного быстрее.

Какую конструкцию бы не имел дымоход, он должен удовлетворять основным требованиям к нему.

  • Нормальная тяга в системе. Если устройство негерметичное, неисправное, то создается обратная тяга – процесс, когда вместо отвода дыма от телпогенератора, он, напротив, забрасывается в помещение, в котором установлен.
  • Безопасность. Должна быть обеспечена безопасность дымохода как для проживающих в доме, так и для самого здания, то есть должно быть учтено как правильно установить дымоход.
  • Эстетичность. Может это вопрос и не первостепенной важности, но все-таки имеет значение. Внешний дымоход не должен портить вид дома извне, а внутренний – нарушать гармонию внутреннего пространства.
  • Долговечность. Это еще одно важное требование, касающееся дымоходов.

Сюда можно добавить также конденсат в дымоходе и сажу на его внутренних стенках, которые должны образовываться в минимальных количествах, и низкую теплопроводность.

Есть определенные рекомендации, относящиеся также к сечению дымоходов. Оно не может быть меньше сечения печи или котла, к которому его подключают. Самым эффективным является круглый канал. В нем не образуется «мертвых зон», обеспечено свободное движение воздуха, а сажу, которая образуется на стенках, с легкостью удаляют.

Варианты правильного конструктивного исполнения дымоходов ↑

Приступая к установке дымохода, учитывается много факторов. Высоту, диаметр и силу тяги подбирают, исходя из принципа пропорциональности возрастания тяги и увеличения высоты. Оптимальность конструкции в первую очередь определяет его эффективность и безопасность, а затем уже внешний вид и сочетание с другими элементами экстерьера.

Важное значение при выборе конструкции системы имеют особенности помещения и место установки телпогенератора. Различают наружную и внутреннюю установку дымохода.

Конструкция наружного дымохода ↑

Наружное исполнение дымоотводящей системы состоит из

  • газохода, который соединяет выпускной патрубок теплогенератора и трубу, расположенную снаружи,
  • трубных секций,
  • ревизии.

Такой дымоход достаточно безопасен, его просто устанавливать. К его достоинствам можно отнести также полную независимость от характера интерьера помещений. В этом случае снаружи должен быть предусмотрен утеплитель для дымохода.  Оптимальной формой для него считается цилиндр. Конфигурацию выбирают по возможности более простой, чтобы меньше откладывалась сажа. Если невозможно обойтись без горизонтальных участков, для нормального функционирования системы, их длина не должна превысить один метр.

Конструкция внутреннего дымохода ↑


В подобной конструкции трубы размещают непосредственно в помещении, которое должно отапливается. При этом должны быть установлены разделки, защитный кожух для дымохода и опоры. Такой дымоход в утеплении не нуждается: при отсутствии термоизоляции тепло будет отдаваться в жилое пространство. Исключение – неотапливаемые чердаки.

Такие конструкции несут в себе определенные риски:

  • вероятность возгорания, если огнезащита дымоходов будет выполнена некачественно;
  • опасность отравления газом при разгерметизации системы.

Горючие материалы, стены, перегородки, которые близко расположены к трубе, необходимо обработать антипиренами: то же касается мест его выхода наружу.

Кроме того, конструкция такого дымохода несколько сложнее для монтажа и обслуживания, чем наружная. На крышу  дымоход выводят при помощи проходных патрубков и проходника для крыши. Герметизацию кровли обеспечивает крышная разделка для дымохода. Остановимся на основных моментах монтажа подробнее.

Монтируем внутренний дымоход: на что обратить внимание ↑

Дымоход подключают к отопительному аппарату с помощью тройника, трубы и колена системы. Нижние звенья труб последовательно соединяют с верхним, при этом верхнее частично входит в нижнее. Благодаря этому,

  • подымающийся вверх дым в дымовой трубе не будет встречать на своем пути препятствий,
  • конденсат не будет вытекать наружу,
  • влага извне не попадет на утеплитель, и он останется сухим.

Кожухи элементов соединяют, используя заклепки или шурупы-саморезы.

Места соединения внутренних трубных элементов герметизируют при помощи высокотемпературного силиконового герметика.

К стене через каждые 1,5 м прикручивают кронштейны, которые используют для крепления трубы.

При монтаже дымохода в участках межэтажных перекрытий самое главное обеспечить его пожаробезопасное прохождение, поскольку материалы перекрытия обычно легко возгораются. Для этого используют специальные изолирующие проходные патрубки. Кроме этого, между перекрытием и дымовым каналом оставляют воздушный зазор и монтируют вокруг отверстия негорючую минеральную изоляцию.

Одним из важных моментов, который может вызвать затруднения при межэтажном монтаже дымоходного канала, является правильный расчет параметров его конструкции – она должна проходить сквозь отверстия перекрытий без стыка звеньев – целиком.

Еще одним сложным, но очень важным моментом является вывод конструкции дымохода на крышу. Принимаемые меры безопасности здесь аналогичны тем, которые были использованы при межэтажном монтаже. Выход герметизируют крышными разделками, их подбирают под требуемый угол наклона крыши здания. Ее конусная часть регулирует наклон, а края листа крепят под коньком кровли. В местах соединения дымоходной трубы и разделки герметичность обеспечивает регулируемый специальный фартук.

© 2021 stylekrov.ru

Наружный или внутренний дымоход | Огнерус

Дымоход – это очень важная составляющая часть отопительной системы. При его обустройстве нужно решить несколько важных вопросов, один из которых – Какой лучше дымоход: внутренний или внешний?

Чем отличается конструкция внутреннего и внешнего дымохода ?

Отличие тут очевидное. Внутренний дымоход устанавливают внутри дома, а внешний – снаружи. Сразу понятно, что первый вариант намного сложнее выполнить.

Самая главная сложность – это вывод трубы на крышу и проводка его через перекрытия. Тут придется подумать не только об укреплении в вертикальном положении, но и пожарной безопасности.

С внешним дымоходом все намного проще. Он выводится на улицу через стену и удерживается в вертикальном положении с помощью специальных креплений. Однако в большинстве случаев устанавливают все-таки внутренний дымоход. И вот почему.

Преимущества внутреннего дымохода

  1. Пожалуй, главное преимущества внутреннего дымохода состоит в том, что он повышает КПД отопительного прибора. Горячие газы из топки, проходя внутри помещения, отдают тепло.
    В случае с внешней конструкцией дымохода мы отапливаем улицу.
  2. Второе важно преимущества вытекает из первого. Поскольку горячие газы достаточно долго продвигаются в помещении, то выходят на улицу они уже с низкой температурой, а это значит, что конденсата будет выпадать меньше.
  3. Поскольку дымоход проходит внутри, то он может опираться на конструктивные элементы здания, а это значит, что он будет более устойчивым. Кроме того так ему не страшны атмосферные явления, а, значит, крепления могут быть менее прочными.
  4. Внутренний дымоход соответствует общепринятым представлением о том, как должен выглядеть красивый дом. Конечно же, труба должна быть на крыше. А дымоход рядом со стеной здания выглядит не очень эстетично.

Несмотря на все преимущества, внутренний дымоход имеет много недостатков:

  • Он проходит сквозь крышу, нарушая ее герметичность. Места его выхода через кровлю всегда наиболее проблемные. Ведь через них влага может попасть внутрь.
  • Значительно повышается риск возникновения пожара и, следовательно, нужна дополнительная теплоизоляция.
  • Дымоход внутри дома забирает полезное пространство, ведь вокруг него должно быть не менее 1,5 метра со всех сторон.

Другое дело дымоход на улице. Крышу портить не нужно, устанавливается быстро, расходов меньше и никакого риска пожара.
Вы видите, что сказать, какой дымоход лучше однозначно нельзя.

Все будет зависеть от того, где и когда вы его будете использовать. Если это частный дом, в котором живут постоянно, и вопрос сохранения тепла стоит остро, то лучше, конечно, выбрать внутреннюю конструкцию дымохода.

Если вам время от времени нужно отапливать сарай, гараж или склад, то внешний дымоход будет вполне оправдан.

Сэндвич-дымоходы из нержавеющей стали для печей. Обновлено 12.05.2020

Надежные, долговечные и привлекательные внешне сэндвич-трубы для дымохода из нержавейки — необходимый элемент системы отопления жилых домов, бань и хозяйственных помещений с установленными в них печами. Изделия производства компании «Теплодар» обеспечивают полный и качественный отвод продуктов горения и гарантируют пожаробезопасность объекта.

При установке нескольких труб фиксация выполняется без использования дополнительных элементов. Прочное и надежное соединение обеспечивает отвод дыма без утечек.

Надежные, долговечные и привлекательные внешне сэндвич-трубы для дымохода из нержавейки — необходимый элемент системы отопления.

Дополнительно к дымоходу можно приобрести такие изделия из нержавеющей стали, как:

  • защитные зонты,
  • соединительные колена,
  • шиберы,
  • универсальные разделки и др.

Благодаря комплектующим, система отвода дыма хорошо встраивается в имеющееся помещение, обеспечивает удобство чистки и высокое качество работы.

Содержание:

  1. Конструкция сэндвич-труб
  2. Основные характеристики
  3. Достоинства сэндвич-дымоходов
  4. Особенности выбора изделий
  5. Расчет диаметра и высоты дымовой трубы
  6. Особенности сборки и установки дымоходов из сэндвич-труб

Конструкция сэндвич-труб

Сэндвич-труба для дымохода имеет внутренний и внешний контуры из нержавеющей стали. Толщина металла и, соответственно, стоимость изделия могут меняться. Между двумя трубами помещен вермикулит. Этот материал обладает отличными теплоизоляционными характеристиками, он негорючий и долговечный. Утеплитель производится из натуральных составляющих и не выделяет вредных веществ при нагреве.

Сэндвич-труба для дымохода 150 мм в диаметре, как и изделия других размеров, производится длиной от 500 до 1000 мм.

Сэндвич-труба для дымохода состоит из внутреннего и внешнего контуров из нержавеющей стали, от толщины металла которых чаще всего зависит и стоимость изделия.

Обратите внимание на следующие особенности конструкции:

  • При сварке листов нержавейки используется современная технология, гарантирующая высокое качество и полную герметичность шва.
  • Все трубы имеют раструбное устройство для быстрого и надежного соединения между собой и вспомогательными элементами.
  • Теплоизоляция из вермикулита способна выдерживать температуру до 700 градусов без изменения своих характеристик.
  • Толщина утеплителя составляет от 40 до 50 мм, чего достаточно для стандартных режимов работы отопительных систем.
  • Для внешнего и внутреннего слоя используется металл повышенной прочности, долговечный и износостойкий.

Срок эксплуатации дымоходов (в зависимости от интенсивности) составляет от 10 до 15 лет.

Производитель «Теплодар» гарантирует герметичность конструкции и отсутствие утечек дыма при соблюдении технологии сборки, периодической чистке и профилактике системы.


Основные характеристики

Главная характеристика изделий — диаметр внутренней трубы, минимальное сечение которой составляет 80 мм. Еще одним ключевым параметром считается состав наполнителя и толщина изоляционного слоя, влияющие на уровень пожаробезопасности дымохода.

Минимальный диаметр внутренней сэндвич-трубы составляет 80 мм, а состав наполнителя и толщина изоляционного слоя влияют на уровень пожаробезопасности дымохода.

Для соединения нагревательного устройства и дымохода используется специальный переходник, также выполненный из нержавеющей стали. Минимальная длина каждого модуля составляет 500 мм. В зависимости от высоты помещения можно скомплектовать дымоход необходимого размера.

Долговечность трубы определяется толщиной металла. Чем качественнее используемая сталь, тем дольше дымоход не потребует замены при интенсивной эксплуатации. Стоимость дымохода, как правило, рассчитывается, исходя из указанных характеристик и установленного комплекта печного оборудования.

Достоинства сэндвич-дымоходов

К преимуществам сэндвич-дымоходов специалисты относят следующие свойства:

  • Высокая пожаробезопасность.
  • Низкая температура внешнего слоя при сильном нагреве внутренней трубы.
  • Минимальное образование конденсата.
  • Гладкая поверхность металла, без неровностей и шероховатостей, исключает образование застойных зон и повышенное отложение сажи и копоти.
  • Нержавеющая сталь не подвержена коррозии, имеет привлекательный внешний вид, блестящую или матовую поверхность.
  • Дымоход-сэндвич из нержавейки может эксплуатироваться в системах, работающих на твердом, жидком и газообразном видах топлива.

Сборка любой конструкции дымохода не вызывает сложностей, благодаря большому выбору дополнительных элементов, а монтаж не требует специального инструмента или присутствия специалистов.

Что касается монтажа таких дымоходов, здесь также можно выделить ряд особенностей:

  • Длина каждого элемента не превышает 1 метр, что облегчает транспортировку.
  • Простота монтажа: отсутствие потребности в специальном инструменте и привлечении специалистов.
  • Сборка дымохода любой конфигурации не вызывает сложностей, благодаря большому выбору дополнительных элементов.
  • Для установки не требуется специального основания.
  • Каждая труба и система в целом имеют небольшую массу.
  • При необходимости отдельные элементы системы меняются.

При эксплуатации труб данной конструкции требуется только периодическое удаление сажи и конденсата в случае его появления.

Несмотря на относительно высокую стоимость, перечисленные преимущества труб с утеплителем делают их востребованными на рынке.

Особенности выбора изделий

Для большинства покупателей выбор дымохода имеет определенные сложности, так как монтаж системы отвода дыма выполняется один раз — при постройке дома или бани. Исходя из основных характеристик изделий, в первую очередь необходимо обращать внимание на следующие особенности:

  • Качество стали. Именно оно определяет долговечность продукции, устойчивость к постоянному воздействию высокой температуры и период использования.
  • Плотность наполнения теплоизоляционным материалом и способность выдерживать температуру нагрева в 700 градусов.
  • Качество сварки, герметичность швов и отсутствие дефектов по всей длине соединения металла.

Нержавеющая сталь по своим техническим характеристикам существенно превосходит изделия из оцинкованного металла и обычные стальные трубы. Продукция компании «Теплодар» выдерживает нагрев до 850 градусов и более, что гарантирует отличные показатели пожаробезопасности. Образование конденсата не сказывается на характеристиках металла.

Расчет диаметра и высоты дымовой трубы

Если вы приобретаете печь или твердотопливный котел производства компании «Теплодар», для определения диаметра дымохода достаточно посмотреть в паспорте изделия диаметр выходного патрубка. Все расчеты проведены нашими инженерами-теплотехниками. За основу брались следующие исходные данные:

  • Вид топлива. При сгорании одного кг угля, дров или брикетов выделяется разное количество газов, которые должны уйти через дымоход. Кроме того, учитывается расход топлива за час работы отопительного агрегата.
  • Материал дымовой трубы. Мы учитываем потери производительности системы на трение газа о стенки дымохода.
  • Разница температур в помещении и на улице. Они нужны для определения плотности дымовых газов.
  • Скорость потока дымовых газов. Ее принимают равной 1,5 … 2,5 м/с.

В итоге мы рассчитываем минимальную площадь, необходимую для удаления всех дымовых газов, выделяющихся при сгорании топлива и округляем ее до ближайшего большего стандартного значения. Если вам досталась в наследство печь неизвестного производителя без паспорта, рассчитать площадь поперечного сечения дымовой трубы можно по размерам топливного канала и высоте дымохода. Все данные вы можете взять из таблицы:


При определении высоты дымохода из сэндвич-трубы вы также обойдетесь без громоздких формул, по которым рассчитывают системы дымоудаления промышленных котельных установок. Минимальное значение, на которое следует ориентироваться, составляет 5 метров. Для большинства одноэтажных домов этого будет достаточно.

Высота дымовой трубы считается как расстояние от колосниковой решетки до выхода (без учета зонтика или дефлектора). Поскольку в состав дымохода могут входить вертикальные, горизонтальные и наклонные элементы, суммирование их длин может привести к ошибке.


В двух- и трехэтажных домах длина дымохода окажется более 5 метров, и ее определяют с учетом конструктивных особенностей кровли и расположения других объектов. Важно, чтобы выход не попадал в зону ветрового подпора. Если дом имеет плоскую кровлю, то дымовая труба должна возвышаться над ней не менее, чем на 0,5 м. На скатной кровле играет роль расстояние до конька. Для определения высоты вы можете воспользоваться схемой, приведенной на изображении выше.

На рынке пользуются особым спросом сэндвич-трубы с диаметром сечения 115х200, 120х200, 140х200 мм.

Толщина стенок нержавейки варьируется от 0,5 до 1 мм. Требования к внутреннему контуру более жесткие, чем к внешнему. Для обеспечения максимальной продолжительности эксплуатации, толщина внутренней трубы должна быть не менее 0,8 мм. При наличии финансовых возможностей лучше покупать дымоходы с толщиной стали в 1 мм.

Особенности сборки и установки дымоходов из сэндвич-труб

До начала сборки сэндвич-дымохода необходимо рассчитать количество элементов и определить планируемые места их соединений. В точках прохождения трубы через крышу, потолок, другие конструкции стыковать между собой элементы нельзя. Все стыки герметизируются для исключения возможности поступления кислорода. В противном случае срок эксплуатации изделий существенно уменьшится.

До начала сборки сэндвич-дымохода необходимо рассчитать количество элементов и определить планируемые места их соединений. Советы по монтажу от компании «Теплодар».

Обязательные к исполнению правила монтажа:

  1. Длина каждого горизонтального участка дымохода должна быть не более 1 метра. Это ограничение необходимо для отвода продуктов горения, минимизации образования сажи и засоров.
  2. Фиксация трубы к стене выполняется при помощи кронштейнов. Каждый крепежный элемент устанавливается не реже, чем через 1,5 метра.
  3. Сэндвич-дымоход не должен быть стартовым элементом. Подключение к печи выполняется через переходник.
  4. В отдельных случаях допускается соединение труб специальными хомутами из нержавеющей стали.
  5. Интервал между потолочным перекрытием и трубой должен быть не меньше 130 мм. При наличии деревянных стен правильное расстояние до них начинается от 380 мм.
  6. Модульная конструкция проверяется на герметичность до начала постоянной эксплуатации. Все потенциально проблемные зоны заделываются специальными составами.

Дымоходы-сэндвич из нержавеющей стали пользуются постоянным спросом, благодаря отличным техническим характеристикам и безопасности в использовании. Конструкция, собранная без ошибок, не допускает утечек дыма и привлекательно выглядит. По сравнению с использованием обычных или оцинкованных элементов, нержавейка имеет больший срок эксплуатации и эффектно смотрится в жилом доме или бане. Покупка сэндвич-труб производства компании «Теплодар» — это возможность собрать надежный и производительный дымоход для любого помещения.

Какой дымоход для бани лучше выбрать и как произвести монтаж

Содержание статьи

Дымоход является важным составным элементом современной бани, который отвечает за отвод дыма и угарного газа. Эксплуатацию парильни без использования дымоотвода сложно даже представить.

Дымоход для бани

Правильный расчет и выбор материалов, грамотная установка и эксплуатация дымохода не только обеспечивают сохранность мебели и интерьера, но и стоят на защите жизни и здоровья человека. Дымоход для бани можно обустроить самостоятельно и даже без наличия опыта, стоит лишь следовать некоторым несложным правилам.

Вернуться к содержанию ↑

Классификация дымоходов по материалу

Для того чтобы дымоход надежно функционировал, важно правильно сделать выбор материала, который использован для его изготовления. Два основных вида дымоходов – это кирпичный и металлический, как например, газоход из нержавеющей стали.

Кирпичный дымоход: достоинства и недостатки

Дымоход из кирпича – это традиционный способ отвода угарного газа. Сделать кирпичный дымоход можно своими руками, однако чрезвычайно важно соблюдать герметичность каждого шва и правильно осуществлять расчет для монтажа.

Достоинства:

  • Надежность, прочность и долговечность;
  • Пожаробезопасность;
  • Хорошие теплоизоляционные свойства;
  • Привлекательный внешний вид.

Пример типового дымоотвода из кирпича представлен на рисунке:

Дымоотвод из кирпича

Недостатки:

  • Трудоемкая установка;
  • Необходимость регулярно прочищать внутреннюю трубу от нагара.

Металлический дымоход – выбор современных бань

Гораздо чаще бани в наше время имеют металлический дымоотвод, либо смешанный. Это означает, что внутри кладки из кирпича монтируют трубу из нержавеющей стали.
Достоинства:

  • Установить дымоход очень легко;
  • Низкая себестоимость.

Недостатки:

  • Необходимо сделать дополнительную теплоизоляцию;
  • На внутренних стенках образовывается конденсат.
Вернуться к содержанию ↑

Классификация дымоходов по типу конструкции

По типу расположения выделяют внешний и внутренний дымоход. Небольшая сравнительная характеристика поможет определиться, какой дымоход выбрать для установки в собственной бане. Схема на рисунке ниже наглядно демонстрирует основные отличия:

Внутренний и внешний дымоход

Внутренний дымоход – неизменная классика

Именно такое устройство чаще всего располагается в помещениях парилен нашей страны. Внешне это выглядит, как труба из нержавеющей стали, с помощью которой отводится угар через отверстие в кровле. Лучше всего справляется со своей задачей дымоотвод простой прямой формы, однако существуют переходники для монтажа трубы самых замысловатых конструкций.

Достоинства:

  • Хороший обогрев бани;
  • Небольшие затраты на поддержание высокой температуры внутри помещения;
  • Лучше тяга;
  • Отсутствие необходимости в дополнительном утеплении.

Недостатки:

  • Сложность монтажа;
  • Пожароопасность в случае появления трещин;
  • Более трудоемкий уход.

Внешний дымоход – веяние запада на наших просторах

Схема устройства предполагает, что труба соединяется с печью и затем выводится через стену на улицу. Таким образом, дымоход находится полностью вне здания.

Внешний дымоход

Достоинства:

  • Высокий коэффициент пожаробезопасности;
  • Простота в уходе.

Недостатки:

  • Необходимо дополнительно утеплять трубу, чтобы отработанный газ не остывал слишком быстро;
  • Высокие расходы на горючее.
Вернуться к содержанию ↑

Комплектация и основные элементы дымохода

Чтобы правильно установить дымоотвод из нержавеющей стали, необходимо знать особенности его конструкции. Устройство для отвода угарного газа не состоит из одной лишь прямой трубы, как думают многие. На самом деле, используется целый ряд дополнительных элементов и комплектующих, что помогают соединять элементы между собой, осуществлять изгибы и прохождения через перекрытия.

Колено – это элемент трубы, с помощью которого можно обойти различного рода преграды в перекрытии, к примеру, балки. Колена используются с разными углами наклона в зависимости от необходимости. Следует помнить, что колено требует более частой и более тщательной очистки, поскольку является местом скопления сажи.

Элементы дымохода

Также соединение конструкции с печью или камином можно сделать с помощью тройника. Это более универсальный элемент, что имеет специальный клапан для прочистки.

Проходной патрубок – это элемент прохождения кровли, который используются для того, чтобы вывести устройство через тепло- и гидроизоляцию крыши. Также элемент прохождения через кровлю называют крышной разделкой.

Устье – это элемент, что используется для обустройства окончания конструкции.

Вернуться к содержанию ↑

Установка дымохода своими силами

Если Вы решили сделать дымоход для бани своими руками, можно отдать предпочтение абсолютно любому типу конструкции: из кирпича, из металла, либо смешанному. Однако самым простым вариантом является дымоход, выполненный из нержавейки.

Расчет материалов и проектирование схемы конструкции лучше производить, обратившись к профессионалам, поскольку это один из главных этапов в возведении устройства.

Для того чтобы правильно сделать дымоотвод из нержавеющей стали, потребуются следующие элементы:

  • Три колена из оцинковки разного размера;
  • Три колена из нержавеющей стали;

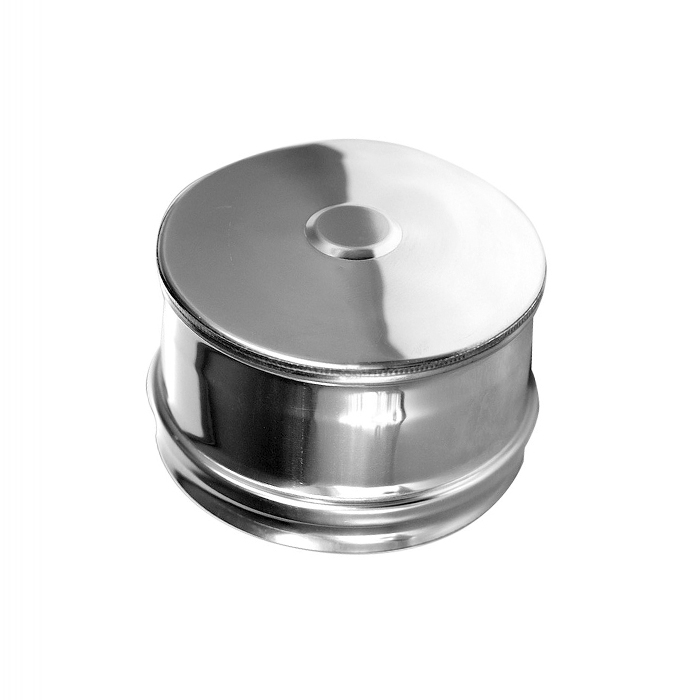

  • Тройник с заглушкой;
  • Грибок.

Расчет должен соответствовать следующим требованиям:

  • Вертикальное исполнение;
  • Длина любого горизонтального участка не может составлять более 1 м;
  • Круглое или овальное сечение трубы;
  • Недопустимо соприкосновение трубы с перекрытиями в целях пожарной безопасности;
  • Соблюдение расстояния до воспламеняемых материалов строительной конструкции, как например, кровля, деревянные балки и т.д.

Установка дымохода для бани

Как правильно установить дымоход? Для этого в стене вырезается отверстие и на время снимается кровельное перекрытие в радиусе около 15 см от него. Проходной патрубок внутри и сам проход через потолочное перекрытие необходимо изолировать с помощью минеральной ваты, базальта или другого изоляционного материала на выбор. Затем можно приступать к установке трубы.

Места прохождения трубы дымохода через стену, перекрытие и балку также следует тщательно изолировать. После установки устройства из нержавеющей стали можно приступать к монтажу защитных элементов.

Элементы трубы не должны соприкасаться с поверхностями деревянного перекрытия, между ними остается свободное пространство, что необходимо заполнить асбестом, глиной, керамзитом или другим пожаробезопасным материалом. В завершение, устройство следует покрыть краской в местах, что могут быть подвержены коррозии и герметизировать стыки трубы.

Монтаж дымохода из металла на этом завершен. Если же дымоотвод для бани установлен из кирпича, его следует дополнительно побелить изнутри. Во-первых, из эстетических соображений – белая труба более опрятно смотрится в помещении. А во-вторых, поштукатуренную трубу из кирпича можно использовать как датчик протечки.

Дымоотвод любого типа – как из кирпича, так и из нержавеющей стали требует регулярной прочистки минимум два раза за сезон.

Следование этой простой инструкции, верное проведение расчетов и своевременный уход смогут гарантировать бесперебойную эксплуатацию устройства.

Вернуться к содержанию ↑

Дымоход

АвторПоделитесьОцените

Виктор Самолин

Интересное по теме:

Дымоход / Каркасный дом своими руками

Печь или камин в каркасном доме, расположенные в гостиной это не только красивые, но и полезные элементы дизайна, которые придут на выручку во время отключений или перебоев электроснабжения. Традиционно дымоход камина или печи проходит внутри дома, занимая некоторое место на каждом этаже, и в большом доме это не является проблемой. А что делать если дом небольшой, например, всего 6х6м? В этом случае, дымоход может занять слишком много, и без того небольшой, полезной площади второго этажа. Проблема может возникнуть, и в случае, когда расположение дверей второго этажа не позволяет провести дымоход через второй этаж. В подобных ситуациях решением проблемы становится внешний дымоход, который выводится через стену наружу и проходит вдоль внешней стены дома.

Попробуем взвесить плюсы и минусы внешнего дымохода, и разберемся как сделать его правильно и красиво. При этом, конечно, бюджетно и быстро. Итак, всё по порядку. Начнём с преимуществ и недостатков внешнего дымохода.

Внешний дымоход: плюсы и минусы

К основным преимуществам внешнего дымохода относится увеличенный КПД тепловой установки из-за хорошей тяги, а также безопасность, исключающая утечки дыма на втором этаже и повреждение перекрытий. При проходе внутренним дымоходом этажей их будет три: потолок первого этажа, потолок второго этажа, крыша. При выходе же дымохода через стену, проход всего один, это дешевле, надёжнее и безопаснее, а также обеспечивает соблюдение норм пожарной безопасности. Наружные дымоходы долговечны, так как они очень просты в обслуживании, а отложение сажи на стенках невелико.

К плюсам наружного дымохода можно отнести невысокую стоимость, которая обусловлена небольшим весом конструкции, не требующей крепкого фундамента и отсутствием прохождений через перекрытия и крышу. Еще один плюс наружного способа установки дымохода является тот факт, что он не уменьшает площадь помещений. К минусам, вероятно, можно отнести первоначальный способ монтажа, точнее необходимость строительных лесов или длинной лестницы.

Варианты устройства дымохода

На первом рисунке изображены три варианта подключения дымохода. Способ и высота подключения зависит от типа источника тепла. Мы рекомендуем вариант 1 или 3. На втором рисунке изображен универсальный источник тепла без привязки к типу устройства дымохода. В этом случае, мы рекомендуем вариант 2. Здесь наглядно видна разница в устройстве внешнего и внутреннего дымохода.

Металлический дымоход

Классический металлический дымоход на данный момент, как правило, выполняется из сэндвич-трубы, которая расположена внутри дымохода. Сверху нее негорючая теплоизоляция, а затем декоративная труба из нержавеющей стали, которая защищает утеплитель от намокания и разрушения. Площадь сечения трубы обычно берется из расчета не менее 8 см2 на 1 кВт мощности отопительного устройства. Все внешние дымоходы должны иметь теплоизоляцию, для которой используется базальтовая или керамическая вата. Этот вариант самый экономичный и удобный в эксплуатации, имеет вес не более 100кг на трубу в 6-8м. Такую трубу можно привезти на легковом автомобиле разобранную на части по 0,5-2м.

Еще один вариант дымохода — кирпичный дымоход, он выкладываются из кирпича, требует дополнительного фундамента, и при высоте 6-8м будет весить не менее 2-4 тонн. Выглядит кирпичный дымоход привлекательно и сочетается практически с любым домом. Но кирпичный дымоход не универсален и подойдет не во всех случаях. Он пригоден при использовании газовых котлов или котлов на жидком топливе. Высокий коэффициент теплоемкости кирпича не дает трубам быстро прогреваться. Такие дымоходы нагреваются медленно, с образованием большого количества конденсата, который скапливается на стенках дымохода, смешиваясь с продуктами горения. От этого образуется плотная и грязная жидкость, которая, оседая на стенках дымохода, быстро разрушает кирпич и зачастую вытекает в дом из шибера или зольника. Керамические прямоугольные или трубчатые дымоходы, стеклянные, шамотные и прочие дымоходы, мы рассматривать не будем ввиду их дороговизны.

Достаточно простой вариант устроить внешний дымоход, это вывести его по фасадной стене. Обход свесов и крепление, обычно, не составляют особого труда. Для того, чтобы внешний дымоход по фасадной стене выглядел эстетически привлекательно и не портил внешний облик дома, стоит покрасить дымоход, в тон фасада. В этом случае он будет не так заметен, а главное такой внешний дымоход не будет создавать неудобств в доме и будут соблюдены противопожарные нормы.

Наиболее эстетичный и недорогой вариант устройства внешнего дымохода это вывод его по фронтонной стене. Дымоход будет максимально прямой и его можно будет очень недорого декорировать. Мы всегда рекомендуем именно этот вариант, так как он самый быстрый, удобный и бюджетный, и может быть исполнен как на картинке ниже.

Дымоход можно сделать в скандинавском стиле — массивная труба (короб трубы) обложенная кирпичом или отделанная ЦСП под кирпич (встречается в продаже) любого цвета и фасона. Либо пластиковые панели также под отделку кирпичом, или камнем. Данный вариант подойдёт практически к любому дому, и может стать ведущим или дополнительным элементом, формирующим внешний облик дома.



Блог Дымоходы Северо-Запад » Как выбрать модульный дымоход из нержавеющей стали

Все мы хотим, чтобы сделанное однажды, служило нам долгие и долгие годы. Дымоход– одна из главных, если не сказать, самая главная часть всей отопительной системы. От его прочности и надежности зачастую зависит долговечность и правильная функциональность конструкции в целом. Поэтому, при выборе дымохода для камина, дачной плиты, печи-каменки для бани или котла необходимо учитывать ряд параметров:

  • функциональное назначение модульного дымохода;
  • материалы, из которых изготовлены дымовые трубы;
  • конструкцию;
  • технологию изготовления дымохода.

Целевое назначение

Целевое назначение модульного дымохода играет основополагающую роль при выборе. «Дымоходы Северо-Запад» являются производителем дымовых труб и рекомендуют при выборе придерживаться следующих моментов:

  • Дымоходные трубы для каминов, котлов, и печей.

Основополагающим фактором для среды, в которой в этом случае будут применяться дымоходы, является постоянное воздействие агрессивных кислот (серной и азотной), образующихся при смешивании продуктов сгорания с водяным паром. Поэтому «Дымоходы Северо-Запад» изготавливают внутренний канал дымохода из кислотостойкой нержавеющей стали AISI 316 (аналог 08Х17Н13М2Т ГОСТ 5632-72) – сталь коррозийно-стойкая аустенитного класса).

  • Дымоходы для каминов и печей.

В этом случае важно учитывать рабочую температуру продуктов сгорания, которая может достигать значений в 300-600°С. В этом случае «Дымоходы Северо-Запад» изготавливают внутренний канал дымохода из нержавеющей стали AISI 304 (аналог 08Х18Н10 ГОСТ 5632-72) — сталь аустенитного класса, коррозийно-стойкая и жаропрочная (температура ковки, °С начала 1200, конца 850).

Материалы

Вторым фактором, по порядку, но не по значимости, являются материалы, из которых изготавливаются модульные дымоходы. «Дымоходы Северо-Запад», сами являясь производителем, ориентированным на высокий уровень качества выпускаемо продукции, рекомендует заострить внимание на этом моменте.

На рынке представлено огромное количество дымоходов, которые с виду могут быть красивыми, блестящими и вполне подходящими. И тут встает саамы важны вопрос – из какой стали сделаны данные трубы. Так, например, аустенитная сталь AISI 304 в 4 раза более устойчива к коррозии, чем ферритная хромистая AISI 430, которую очень любят использовать для производства дешевых труб, наряду со сталью 200 серии.

Поэтому при выборе необходимо уточнять марку стали, из которой сделан внутренний канал модульного дымохода:

  • AISI 316 (аналог 08Х17Н13М2Т ГОСТ 5632-72) – сталь коррозийно-стойкая аустенитного класса) – устойчива к воздействие агрессивных кислот (серной и азотной), образующихся при смешивании продуктов сгорания с водяным паром – идеальна для котлов и каминов.
  • AISI 304 (аналог 08Х18Н10 ГОСТ 5632-72) — сталь аустенитного класса, коррозийно-стойкая и жаропрочная. За счет плотности и пластичности сохраняет высокие показатели обработки. Высокое содержание хрома и никеля обеспечивают высокую стойкость. Использование нержавеющей стали AISI 304 обеспечит длительное и безопасное использование при высоких температурах в постоянном режиме 300-800°С.используется для каминов и печей.
  • AISI 430, AISI 200-ой серии НЕ используются для внутреннего канала дымохода. Сквозная коррозия, которая возникает при использовании этих видов стали, может привести, в лучшем случае, к скорой замене дымохода, а в худшем – к пожару.

Отличить качественную хромоникелевую аустенитную нержавеющую сталь, из которой производятся качественные дымоходы, можно с помощью небольшого магнита, так как она не магнитится.

Конструкция модульного дымохода

Следующим фактором является конструкция модульного дымохода. Как мы уже выяснили, внутренний контур дымохода должен быть изготовлен из нержавеющей стали AISI-304 или AISI-316. Во внешнем контуре можно использовать нержавеющую сталь AISI-304/430 или оцинкованную сталь.

Важным вопросом остается теплоизоляция, которая защищает дымовую трубу от быстрого остывания и предотвращает образование конденсата на внутренней поверхности, способствует улучшению тяги и продлению срока эксплуатации. «Дымоходы Северо-Запад» использует только огнестойкую изоляцию категории «пожарная» всемирно известной датской фирмы «Rockwool» . Толщина слоя изоляции, которы разделяет внешний и внутренний контуры дымохода — 50 мм (100 мм), он рассчитан на рабочую температуру 1000°С.

Теплоизоляция, рассчитанная на работу в высокотемпературном режиме, продляет срок службы дымохода, в то время как использование некачественно теплоизоляции гарантирует её полное спекание и, как результат, потерю теплоизоляционных свойств.

Технология изготовления дымохода.

На российском рынке представлено множество производителей дымоходов из нержавеющей стали, но отсутствие четко сформулированных на государственном уровне нормативных актов допускает на этот рынок и недобросовестных производителе. В понятие «нержавеющая сталь» входит огромный спектр различных сплавов, сильно различных по свойствам и показателям. Зачастую, при покупке внешне приличных труб по низким ценам, покупатель рискует приобрести некачественное изделие.

При выборе домоходов, выбирайте серьезых, проверенных производителей, готовых предъявить полную документацию на свои изделия, в которой будет указана марка стали и используемой теплоизоляции.

«Дымоходы Северо-Запад» всегда готовы помочь вам в выборе, наши менеджеры проконсультируют вас по любому, из появившихся вопросов.

Отделка печной трубы на крыше

Дымоход чаще всего является самой верхней точкой дома, завершающим штрихом в его облике. Важно поставить эту точку эффектно и грамотно, обеспечив безопасность конструкции, при этом не испортив внешний вид и функциональность крыши. Как это сделать?

Дымоход подвергается воздействию неблагоприятных факторов как снаружи, так и изнутри. Снаружи он противостоит порывам ветра, промокает под дождем, а зимой в «кармане» между его задней стенкой и поверхностью ската накапливается снег. Внутри же него циркулируют горячие газы, в составе которых имеются агрессивные химические вещества. Причем газы через дымоход проходят не постоянно, а периодически, подвергая конструкционный материал воздействию экстремального перепада температур.

Так что процесс отделки дымохода на крыше можно разделить на две части:

  • Утепление и декорирование трубы: помогает нейтрализовать факторы, действующие изнутри.
  • Оформление места примыкания к плоскости кровли: защищает материал дымохода и самой крыши от неблагоприятных воздействий снаружи.

Утепление и декорирование

Утепление дымохода

Самым страшным врагом дымовых труб является конденсат. Внутренняя поверхность трубы – очень горячая, а окружающий воздух, по сравнению с ней, довольно холодный. Пар, образующийся при горении топлива, закономерно конденсируется на внутренних стенках трубы по тому же принципу, по которому на не остывшей за ночь траве появляется роса. Однако жидкость, образующаяся в печных трубах, ничем не похожа на свежую прозрачную росу – она растворяет в себе газообразные оксиды, образующиеся при горении топлива, и превращается в раствор кислоты! Эта кислота способствует усиленной коррозии металлических труб, активному разрушению асбестоцементных и кирпичных дымоходов. В кирпичную кладку может впитаться так много влаги, что намокнет не только труба, но и близлежащие конструкции.

Конденсат сам по себе – вещество агрессивное, а в смеси с пеплом, также всегда присутствующим в дымовых газах, он образует вязкие смеси, которые крайне сложно удалить из трубы. Нарастающий на стенках липкий налет высыхает под воздействием горячего дыма и может катастрофически уменьшить сечение трубы, и даже перекрыть выход газам!

Образование конденсата — не единственная проблема неутеплённого дымохода. Если на улице холодно, а дымоход сделан из металла, который по природе своей легко нагревается и остывает, то дымовые газы при прохождении через него тоже заметно остывают. Тяга уменьшается, а иногда даже меняет свое направление – дым тянется в дом, эффективность отопительной системы падает.

Важно! Утепление необходимо в тех местах, где теплая труба контактирует с холодным воздухом, то есть в пределах неотапливаемого чердака и снаружи дома, после вывода трубы на крышу.

Смысл теплоизоляции трубы будет заключаться в уменьшении температурного градиента внутри и снаружи нее. При этом конденсат не сможет образоваться, а отходящие газы сберегут свое тепло.

Варианты утепления дымоходов

Сэндвич-дымоход

Раньше керамические, асбесцементные и металлические дымоходы дополнительно утепляли с помощью готовых теплоизоляционных цилиндров, или «по старинке» – обмотав минеральной ватой и зафиксировав проволокой. Но этот метод все дальше уходит в прошлое, так как сейчас подавляющее число производителей выпускают уже готовые утепленные дымоходы. Чаще всего это стальные сэндвич-дымоходы, которые представляют собой две трубы, между которыми проложен негорючий утеплитель. У таких дымоходов есть еще одно неочевидное преимущество – более мягкие требования к монтажу внутри помещений. Утепленные дымоходы не так сильно нагреваются, а значит риск воспламенения соседствующих с ними материалов намного ниже.

Трехкомпонентный керамический дымоход

Имеются на рынке и трехкомпонентные керамические дымоходы, также не требующие дополнительного утепления. В их составе собственно сам дымоход из огнеупорной керамики утеплен негорючим матом и защищен коробом из легкого ячеистого бетона.

Оформление примыканий с кровлей

Любой элемент, проходящий кровлю насквозь – это слабое звено, место потенциальной протечки. Дымоход – не исключение.

При продумывании нюансов герметизации примыкания, следует учесть место расположения трубы дымохода на кровле.

  • Если труба находится на коньке или вблизи него, то герметизировать примыкание довольно легко. Такое расположение препятствует накоплению снега и протеканию потоков воды в непосредственной близости от трубы.
  • Если труба находится на среднем или нижнем участке кровли, то гидроизоляция дымохода должна быть более надежной. Особенно в случае малоуклонных крыш. Возможно, придется позаботиться о защитной конструкции – разжелобке, разделяющем и отводящем потоки воды по боковым сторонам дымохода.
  • Если труба находится в ендове, то во время любого дождя или оттепели мимо нее протекают потоки воды. Это самый сложный для герметизации вариант расположения трубы, серьезное внимание следует уделить защите задней и боковых стенок дымохода. Хотя вообще, расположения труб в ендовах надо стараться любыми способами избегать.

Металлический фартук

Примыкание дымохода к кровле из металлочерепицы

Примыкание дымохода к кровле можно закрыть металлическим фартуком. Этот вариант отлично выглядит на крышах, покрытых профнастилом, металлочерепицей, а также на фальцевых кровлях. Элементы фартука должны возвышаться над верхними точками волны покрытия как минимум на 150 мм. Фартук можно «раскроить» из листового металла самостоятельно, а можно купить готовую сборную конструкцию.

Гидроизоляционные ленты

Примыкание дымохода к кровле без фартука

На крышах, облицованных штучными материалами – например, черепицей – металлический фартук будет выглядеть странно. Для таких крыш обычно используют гидроизоляционные самоклеящиеся ленты. Крупные производители черепицы часто сами выпускают подобные аксессуары, идеально подходящие к их основной продукции.

Хороший пример – полимерный рулонный материал «Вакафлекс», армированный алюминиевой сеткой с бутиловыми самоклеящимися полосами на нижней стороне полотна и защитной антиадгезионной пленкой.

Герметизация примыканий с помощью ленты Вакафлекс

Чтобы защитить места примыкания ленты «Вакафлекс» к стене от возможного отслаивания, а также от негативных воздействий окружающей среды, используют металлические планки примыкания. Они представляют собой профилированные полосы из окрашенного стойкого к коррозии алюминия размером 240х8 см. Нижняя часть планки имеет ребро, которым прижимает бутиловую основу ленты примыкания, а в верхней ее части есть небольшая отбортовка, подходящий для удобного нанесения каучукового герметика.

Защита мест примыкания ленты прижимной планкой

Эти доборные элементы выполняют не только утилитарные функции – они делают внешний вид кровли законченным и гармоничным.

Примыкание круглых дымоходов

Примыкание круглых дымоходов с помощью уплотнительной системы мастер-флеш

  • Примыкание круглых в сечении труб может оформляться с помощью металлической конструкции, состоящей из двух деталей – собственно, примыкания, а также фартука – колпака, через который проходит дымоход. При выборе стальной проходки обязательно следует учесть угол наклона крыши!
  • Можно использовать эластичную конструкцию — так называемый «мастер-флеш». В ее составе — эластичный колпак, фиксирующийся на трубе с помощью хомута, и металлический обруч, который крепится на поверхности кровельного материала. Плюс такого варианта – его не нужно подбирать в соответствии с углом наклона, положение эластичного фартука на кровле легко отрегулировать. Но, к сожалению, такой вариант пригоден для ограниченного количества кровельных материалов, и черепица в их число не входит!

Печная труба с колечками дыма – непременный атрибут домиков на детских рисунках. Став взрослее, мы также ценим тепло и уют, но вынуждены задумываться еще и о безопасности и надежности конструкций. Позаботьтесь о дымоходе на этапе проектирования дома, выберите наилучший из доступных материалов, закажите монтаж у квалифицированных мастеров и наслаждайтесь комфортом и функциональностью!

Проблема с наружными дымоходами

Какой дымоход у вас должен быть: внутренний или внешний? Как это влияет на работу дымохода?

Дымоход предназначен для удаления дыма из устройства, сжигающего топливо. Когда топливо горит, оно создает тепло, которое поднимается и уносит с собой дым. Когда холодно, происходит обратное. Чтобы дымоход заработал, требуется тепло. Атмосферное давление и термодинамика — невидимые движущие силы, которые способствуют этому процессу; В этом случае можно предположить, что внутренний дымоход будет работать лучше, чем внешний.Тогда почему так много наружных дымоходов?

Наружные дымоходы существуют в основном по четырем причинам:

  • Непонимание термодинамики.
  • Боязнь пожара в дымоходе. Размещение дымохода снаружи снижает вероятность возгорания конструкции при пожаре в дымоходе. Однако это ошибочная идея: внешний дымоход производит гораздо больше креозота, чем внутренний дымоход, тем самым увеличивая опасность пожара в дымоходе.
  • Дымоход был продуман в последнюю очередь и проектировался не вместе с конструкцией.Из-за конструкции или конструкции конструкции установить дымоход в помещении нецелесообразно.
  • Построить наружный дымоход было проще, чем внутренний дымоход.

Если вы думаете о строительстве дымохода, вы должны думать о долгосрочной перспективе. Внутренний дымоход будет работать лучше, как и дымоход, у которого нет изгиба на 90 градусов. На приведенном выше рисунке показано, как тепловая подпись меняется от постоянного вертикального движения к вихревому после прохождения через локоть и перехода к горизонтальному.Обратите внимание на более холодную синюю полосу и белый цвет на внутреннем крае локтя: белый — самый горячий, синий — самый холодный. Это турбулентность внутри дымохода, вызванная локтем.

Если вам необходимо установить внешний дымоход в северном климате, вам следует учесть некоторые факторы, которые могут повлиять на его характеристики. Например, кладка дымохода будет иметь несколько тонн тепловой массы. В холодную погоду потребуется много времени, чтобы разогреться и получить должную тягу. Дымоходы из каменной кладки требуют фундамента и дороги в строительстве, в то время как системы дымоходов класса А являются сборными и соответствуют определенным стандартам безопасности UL. Дымоходы класса А не требуют фундамента и легко возводятся, что позволяет экономить время и деньги.

Еще одна проблема с каменными дымоходами — это то, как они справляются с сейсмической активностью. Дымоходы из каменной кладки не очень гибкие, и, поскольку землетрясения становятся все более частыми в большем количестве мест, увеличивается риск серьезного повреждения вашего дома из-за отказа дымохода. Кладка дымоходов требует ухода; если вы можете уберечь их от атмосферных воздействий, предотвратив накопление влаги, они прослужат долго. Однако, как только они начинают портиться из-за замерзания воды и расширения в трещинах, структурная целостность быстро падает.


Дымоходы из каменной кладки в некоторых случаях являются жизнеспособным вариантом, но вы должны посмотреть на них такими, какие они есть: гигантский радиатор на внешней стороне конструкции в холодном климате. Учтите, что вы можете установить тот же камин с внутренним дымоходом, и структура будет экспоненциально теплее, как в случае с более старыми структурами, которые полагались на камины, размещая их ближе к центру здания.

Дымоходы из каменной кладки могут прослужить сотни лет, если за ними правильно ухаживать, и они могут быть центральным элементом конструкции, граничащей с произведениями искусства. Камень, полевой камень, плитняк, керамическая плитка — варианты материалов огромны, и каменный камин, установленный артезианцем, может быть очень красивой вещью. Все дымоходы из каменной кладки также устроены примерно одинаково: конструкция дымохода может быть каменной кладкой различных типов, причем более толстый материал обеспечивает большую защиту от теплопередачи в горючей конструкции.

Если вы подключаете прибор к дымоходу, очень важно проверить размер дымохода устанавливаемого прибора. Устройство с дымоходом 6 дюймов не будет работать, как задумано, когда оно подключено к дымоходу 12 × 12.

Рекомендуется заменить облицовку каменного дымохода, если размер дымохода больше рекомендованного. Все дымоходы требуют периодического осмотра. Лучше всего нанять сертифицированного специалиста по дымоходам с камерой, чтобы они могли опустить дымоход, чтобы осмотреть его должным образом.Если есть проблема, они могут показать вам видео о проблеме, чтобы вы поняли. Терракотовые футеровки дымохода могут треснуть; раствор между участками плитки может треснуть и выпасть. Падение одного куска гибкой футеровки из нержавеющей стали — типичный метод ремонта, но рекомендуется изолировать футеровку дымохода перед ее установкой, поскольку это поможет поддерживать более высокие температуры дымохода, обеспечивая лучшую тягу. Изоляция футеровки также поможет ей очистить горение, поскольку она уменьшает проблемы конденсации внутри, особенно при наружном дымоходе.

Если вы сегодня строите наружный дымоход, то дымоход класса А является жизнеспособной альтернативой. Он намного дешевле, быстрее строится, проще в обслуживании и будет работать лучше, потому что он быстрее нагревается, быстрее создавая тягу. Правильно сконструированный и поддерживаемый дымоход класса А выдержит землетрясение, пока конструкция остается стоять.

  • Тяга. Держите дымоход в тепле или по возможности устанавливайте его внутри.
  • Смягчить ограничения.По возможности идите прямо вверх.
  • Минимизируйте турбулентность. Устанавливайте как можно ближе к центру конструкции.
  • Преобладающие ветры. Расположите дымоход так, чтобы на него не было турбулентности.
  • Сейсмическая активность. Что происходит с дымоходом из каменной кладки после землетрясения? Куда он упадет, если рухнет?
  • Размер дымохода зависит от тяги, поэтому убедитесь, что ваш прибор работает с дымоходом вашего размера.
  • Перетяжка дымохода. Если дымоход слишком велик, треснут или изношен, замена облицовки дымохода может полностью восстановить каменный дымоход.
  • Стоимость. На что лучше потратить деньги при постройке нового дымохода или камина?

NFPA 211 — это основной стандарт, регулирующий все дымоходы и камины. Большинство строительных норм и правил взято из 211, поскольку каменные дымоходы и камины возводятся на месте и имеют очень широкие масштабы.

NFPA 211 снижает опасность возгорания, обеспечивая безопасный отвод дымовых газов, правильную установку приборов, работающих на твердом топливе, а также правильную конструкцию и установку дымоходов, каминов и систем вентиляции.

ASTM — это в первую очередь стандарты кладки, касающиеся специфики кладки камина и дымохода, конструкции. При работе с сборными дымоходами и каминами UL 127 является основным стандартом, касающимся продукта.

Большинство строительных норм и правил США требуют следующего:

  • Дымоходы и камины из каменной кладки должны быть построены в соответствии со стандартами ASTM и NFPA 211.
  • Изготовленный дымоход и приборы имеют сертификат UL и должны устанавливаться в соответствии с Руководством по установке MFG.

Технический совет: Коронка каменного дымохода имеет решающее значение для ее срока службы. Очень важно ежегодно осматривать коронку на предмет трещин, через которые вода может попасть внутрь каменного дымохода. В холодном климате эта вода может замерзнуть, что приведет к ее расширению и образованию трещин, которые, в свою очередь, позволят проникнуть большему количеству воды и ускорить разрушение целостности дымохода.

Obadiah’s Woodstoves — один из старейших интернет-магазинов Hearth. Цель здесь — поделиться знаниями об извлеченных уроках, чтобы вы не повторили наши ошибки при установке.Наши коммерческие и технические отделы обладают большим опытом и знаниями. Мы предлагаем обширную линейку продуктов, многие из которых еще не представлены на нашем веб-сайте, поскольку отрасль постоянно меняется. Если вас интересует то, чего нет на нашем сайте, звоните, возможно, мы поможем.

Если у вас есть уникальный проект, который требует разговора со специалистом по дымоходам, имеющим опыт в области промышленного, коммерческого, архитектурного, реставрационного, HVAC, у нас есть возможность разработать индивидуальный дизайн и расценки для многих типов систем вентиляции.Просто позвоните или напишите нам.

Обадия всегда уделял внимание обслуживанию клиентов. Мы создаем веб-сайты, связанные с Hearth, более 20 лет. Некоторые веб-сайты предназначены для предоставления знаний широкой публике, чтобы они могли лучше понять, проводят ли они исследования перед покупкой. Они наш подарок вам.

«Я не знаю времени в истории человечества, когда невежество было бы лучше, чем знание». — Нил де Грасс Тайсон

Посетите другие наши веб-сайты:

https: // дровяные печи.net
https://www.discountstoves.net
https://www.stove-parts.net
https://www.cookstoves.net
https://wood-boilers.net

Объяснение различных частей дымохода

Ваш дымоход — это гораздо больше, чем просто куча кирпичей и камин. Важно, чтобы вы знали как можно больше о различных частях дымохода, чтобы выявить любые проблемы до того, как они выйдут из-под контроля, и чтобы вы могли лучше объяснить, что происходит, когда вы решите отремонтировать дымоход.

Вы никогда не можете быть слишком безопасными, имея дело с огнем, и поэтому мы здесь, чтобы помочь объяснить все различные части дымохода, чтобы вы могли быть готовы ко всему.

Наружные детали дымохода

Многие люди думают только о каминах, когда слышат слово «дымоход». В то время как камин — это то место, где происходит настоящий пожар, и это то, на что все обращают внимание, дымоход — это гораздо больше, чем просто камин.

В наружной части дымохода есть несколько важных компонентов, которые абсолютно необходимы для работы и безопасности дымохода и камина.

Ниже мы рассмотрим внешние части дымохода и объясним, почему они так важны.

Кирпичи

Очевидно, вы знаете, что дымоход из кирпичей, но они гораздо важнее, чем вы думаете. Кирпичи являются основой дымохода, и если они не в хорошем состоянии, ваш камин не будет работать хорошо, а безопасность вашего дома окажется под угрозой.

Если кирпич и раствор на дымоходе изношены или повреждены, влага может попасть в дымоход.Как домовладелец, вы знаете, что любое попадание влаги в дом становится проблемой.

Структурная целостность дымохода будет под вопросом, если кирпич и раствор не соответствуют стандартам. В таком случае вы можете доверить компании Vertical Chimney Care отремонтировать дымоход и приставку, чтобы она снова стала выглядеть новой и нормально функционировала. Свяжитесь с нами, чтобы начать ремонт дымохода.

Заглушка дымохода

Заглушки дымохода находятся наверху дымохода и защищают от дождя, снега, мусора и даже животных от попадания в дымоход.

По сути, это шляпа, закрывающая отверстие дымохода, и часто вокруг них есть проводка для защиты от других факторов, кроме воды.

Корона дымохода

Не путать с колпаками дымохода, коронки дымохода также находятся наверху дымохода. Однако их можно найти только на каменных дымоходах, а не на сборных или заводских.

Корона — это бетонная плита, закрывающая большую часть отверстия наверху дымохода.Колпачок — это то, что закрывает любое отверстие, из которого выходит дым.

Очень важно поддерживать корону дымохода в хорошем состоянии, потому что это главный барьер между внешней стороной и дымоходом. Коронка слегка наклонена по бокам, чтобы дождь и снег не скапливались на дымоходе.

Если вы обнаружите, что коронка дымохода каким-либо образом повреждена, вы должны как можно скорее отремонтировать или заменить ее.

Заглушки для дымохода

Для тех, у кого есть сборные или изготовленные на заводе дымоходы, заглушка или заглушка — это то, что находится сверху, закрывая отверстие дымохода.Он выполняет ту же работу, что и коронка дымохода на дымоходе из каменной кладки.

Кожухи Chase могут быть изготовлены из меди, нержавеющей стали, алюминия или оцинкованной стали. Медь и нержавеющая сталь являются более популярными вариантами из-за их прочности и долговечности. Алюминиевые заглушки имеют много вариантов цвета, но они не так прочны, и оцинкованная сталь может ржаветь, и это скорее краткосрочное решение.

Обшивка дымохода

Вспышка находится там, где дымоход встречается с крышей.Это помогает защитить дымоход от проникновения влаги. Дымоход может быть сделан из алюминия, стали, меди или винила, и очень важно, чтобы он был в хорошем состоянии.

Гидроизоляция не только защищает дымоход, но и предотвращает попадание влаги на чердак или в комнаты под ним.

Внутренние части дымохода

Теперь, когда вы знаете внешние компоненты дымохода, пора перейти к тем частям, которые привлекают наибольшее внимание — внутренним частям дымохода.

Внутри дымохода много деталей, и все они играют важную роль в работоспособности и безопасности вашего камина.

Дымоход

Дымоход вашего дымохода — это место, где дым от огня поднимается и выходит из вашего дома.

Не забывайте проверять дымоход каждый год вместе с осмотром дымохода, потому что он может покрыться сажей и создать опасность возгорания, если не принять меры.

Дымовая камера

Непосредственно перед дымоходом дымовая камера — это место, где дым сначала попадает на улицу.Дымовая камера представляет собой область с наклонными стенками, которые помогают дыму легче проходить в дымоход.

В камере находится дымовая полка, представляющая собой ровную поверхность, на которой собирается влага или мусор, который может попасть через верх дымохода.

Коптильная камера — это также зона, которая может запекаться сажей и креозотом, поэтому важно очищать и проверять ее не реже одного раза в год.

Заслонка горловины

Далее идет заслонка камина, также известная как заслонка горловины.Заслонка — это деталь, которая открывает и закрывает камин на дымоход. Когда вы не используете камин, держите его закрытым, чтобы не проникали сквозняки в дом.

При использовании камина вы должны иметь возможность открыть заслонку, чтобы выпустить дым, иначе он снова попадет в ваш дом. Правильно работающая заслонка камина — одна из важнейших частей дымохода.

Если вы обнаружите, что ваш демпфер больше не выполняет свою работу, компания Vertical Chimney Care заменит его.Свяжитесь с нами для получения новой каминной заслонки.

Дымоход

Еще одна деталь дымохода, которая абсолютно необходима для безопасности вашего дома, — это облицовка дымохода. Дымоходы закрывают стены дымохода и выводят дым вверх и наружу.

Они могут быть изготовлены из алюминия, нержавеющей стали или глины. Глиняные футеровки являются наименее прочными из трех и обычно являются оригинальной облицовкой дымохода.

Когда пришло время заменить облицовку каменного дымохода, лучше всего подойдет нержавеющая сталь.Он очень универсален, поскольку может быть жестким или гибким, чтобы идеально вписаться в дымоход. Алюминиевые вкладыши используются только для газовых каминов.

Компоненты камина

Подойдя к камину, головоломка состоит из нескольких частей. Первый — топка и очаг. Это место, где на самом деле разводится огонь.

Дополнительными элементами камина могут быть камин, стеклянные двери или даже каминная топка целиком. Для каминов, идущих под полом и в подвал, предусмотрены золоотвал, зольник и дверь для чистки.

Это место, где вы можете сбросить пепел от предыдущих пожаров и очистить его позже, поскольку он накапливается на свалке, вместо того, чтобы убирать и выбрасывать пепел после каждого пожара.

Важно знать детали дымохода

Дымоход состоит из множества различных частей, и о каждой из них нужно позаботиться, чтобы ваш камин был безопасным и эффективным. Знание того, что представляет собой каждая деталь и ее назначение, поможет вам обнаружить проблемы и объяснить их специалистам по ремонту дымоходов.

Если вам действительно нужно обратиться в компанию по производству дымоходов, в Чикаго нет лучшего варианта, чем Вертикальный уход за дымоходами. Мы обслуживаем этот район с 1985 года и посвятили свои продукты и услуги содержанию вашего дома в чистоте и безопасности.

Если вам нужна облицовка дымохода, коронка, заслонка или что-то среднее между ними, вы можете начать свой проект с Vertical Chimney Care! Свяжитесь с нами сегодня.

Некоммерческая услуга по обеспечению ответственного отопления дома дровами

Беседа у камина о дымоходах для архитекторов и строителей

Джон Гулланд

Если вы проектируете или строите дома, мне нужно серьезно поговорить с вами о дымоходах.Я знаю, что дымоходы — далеко не самый гламурный аспект строительного бизнеса, и, возможно, ваши глаза тускнеют, когда возникает тема, но я здесь, чтобы предложить другой взгляд на дымоходы, о котором вы, вероятно, не слышали раньше. Итак, уважая ваш плотный график и ваше отсутствие интереса к дымоходам, вот вам суть: дымоходы принадлежат внутри домов.

Факты без сомнения демонстрируют, что каменные дымоходы, построенные по бокам домов, так что виден их профиль, или металлические дымоходы, заключенные в рамы, даже если они могут выглядеть хорошо, совсем не работают.

На самом деле, я полагаю, что дымоход, свисающий с краю дома, как запоздалая мысль, является мерзостью с функциональной и эстетической точки зрения.

Дымоходы относятся к домам. Я серьезно.

Но когда я оглядываюсь вокруг, становится очевидным, что большинство домов возрастом менее 50 лет были спроектированы и построены людьми, которые не разделяют моих взглядов. Снаружи буйствуют дымоходы. Они повсюду, их орды в застройках, а по парам застряли на больших таможнях.Это не классическая вещь — городские богатые и сельские бедняки, похоже, в наши дни выходят за пределы дымоходов.

Еще я заметил, что многие люди жалуются на то, что их камины и дровяные печи суетливы и их трудно зажечь, не заполнив комнату дымом. И они жалуются, потому что, когда им не пользуются, двери и очаг остаются холодными. Если в ваших домах есть камины, вы наверняка слышали жалобы. Эй, ты мог бы быть одним из жалобщиков.

Я знаю, о чем вы думаете.Ты думаешь, я собираюсь установить связь между наружными дымоходами и раздражающими каминами. Что ж, связь есть, и я могу это доказать, если вы позволите мне объяснить.

И это не только камины — дровяные печи страдают теми же проблемами при подключении к наружным дымоходам. Хотя в масляных печах есть вентиляторы, которые закачивают выхлопные газы в дымоход, их внешние дымоходы пропускают много холодного воздуха в подвалы между циклами розжига. Обычные газовые печи и водонагреватели славятся тем, что выхлопные газы, а также холодный воздух из дымохода попадают в подвалы.Общей чертой всех этих неполадок является внешний дымоход.

Я обычно говорю о каминах, потому что они вызывают больше всего нареканий. Людям наплевать, что делает их газовая печь, если только хроническая обратная тяга не приводит к отравлению угарным газом. Но когда самец этого вида думает о романтике или, что еще более серьезно, он собирается продемонстрировать соседям свои превосходные навыки разжигания огня, и комната сразу же наполняется дымом, воздух может быть синим от чего-то большего, чем дым.В любом случае, наука одинакова для всего оборудования для сжигания с дымоходом, и наука говорит, что дымоход следует помещать внутрь.

Вы думаете, что я туплю. Хорошо, вот доказательство. Дымоход представляет собой по существу вертикальную конструкцию, ограничивающую пространство, заполненное воздухом и / или выхлопными газами. Во время работы содержимое дымохода теплее, чем наружный воздух. Благодаря своей плавучести теплый воздух и / или выхлопные газы поднимаются вверх, создавая желаемый восходящий поток в дымоходе. Поток и вызывающая его сила называются сквозняком.

Дымоходы предназначены для удаления воздуха и / или выхлопных газов наружу. Когда наружный воздух попадает в дом через дымоход, это не тривиальное дело. Бэкдрафтинг, как его называют знающие люди, примерно похож на крылья, падающие с AirBus. Это прямо противоположно желаемому поведению. Это катастрофическое событие в жизни дымохода.

Большинство строителей и, возможно, даже некоторые архитекторы, работающие в умеренно-холодном климате, слышали о принципе «дом как система», который предполагает, что дом функционирует как система, а не как ряд не связанных между собой частей, и что его различные компоненты системы, особенно те, которые движутся или содержат воздух, ведут себя интерактивно — можно сказать, что они влияют друг на друга.Вы, наверное, уже знали об этом.

И это: Когда на улице холодно, теплый воздух внутри заставляет дом действовать как дымоход. Теплый воздух в доме хочет подниматься, потому что он менее плотный и более плавучий, чем холодный воздух снаружи. Итак, когда на улице холодно, высокое давление воздуха в доме положительное, немного выше атмосферного давления снаружи. А давление воздуха в доме низкое — отрицательное, немного ниже атмосферного. Это явление называется эффектом суммирования.Где-то между высоким давлением в доме и низким давлением в доме находится зона нейтрального давления, которую довольно хитроумно называют плоскостью нейтрального давления.

Теперь, когда у нас собраны все ингредиенты, мы построим действительно ужасный камин, чтобы исследовать явление обратной тяги. Этот конкретный дом мы построим из кирпичей, хотя с таким же успехом это может быть заводской камин и металлический дымоход, заключенный в рамку или загон.

Камин находится на первом этаже двухэтажного дома.Первое, что мы решаем, это сделать так, чтобы задняя часть камина и его дымоход выходили из кирпичной фанерованной стены дома. Выступ широкий внизу и сужается над камином к очертанию дымохода по мере подъема кирпичной кладки. Вам не кажется, что это красивый архитектурный элемент, добавляющий интереса к пустой стене? Как правило, в этом типе строительства стены комнат наверху имеют изоляцию между дымоходным кирпичом и гипсокартоном.

На улице 0 ° C или 32 ° F, а печь в подвале поддерживает в доме комфортную температуру 21 ° C или 72 ° F.В камине нет огня, и его не было уже несколько дней. Пара, купившая дом, сидит в гостиной у камина, и она замечает, что у нее холодные лодыжки. Он тянется к ковру и проверяет, что там прохладно. Они прослеживают его до камина и начинают жаловаться на придурка, который построил дом, или каменщика, или кого бы то ни было, они чувствуют себя комфортно, обвиняя их.

Давайте просто остановимся и подведем итоги. Дымоход кирпичный с облицовкой из глиняной плитки, без утеплителя.На большей части его длины имеется изоляционный барьер, предотвращающий попадание тепла дымоходом из дома. Дымоход отдает тепло наружу, и по мере того, как средняя температура воздуха в дымоходе падает, тяга уменьшается, и восходящий поток в дымоходе становится менее стабильным.

Между тем, в доме сверху вниз стабильная температура, которая выше, чем средняя температура в дымоходе теперь, когда он остыл. Низкое отрицательное давление в доме из-за эффекта дымовой трубы сильнее, чем тяга, возникающая в дымоходе и обратных тягах дымохода.Помните AirBus? Супруги, купившие дом, страдают синдромом холодного очага, и их возмущает то, что холодный воздух с улицы хлынет из дымохода в очаг в зону низкого давления, вызванную эффектом дымовой трубы в доме.

Синдром холодного очага возникает, когда дом лучше дымохода, чем дымоход. Вы можете подумать, что это банальное высказывание, и на самом деле именно поэтому оно мне так нравится — и тот факт, что оно истинно и точно во всех смыслах. Дом лучше работает как дымоход, потому что воздух внутри него остается теплым, плавучим и хочет подниматься вверх, в отличие от воздуха в наружном дымоходе, который отдает тепло на улицу.

Следует также отметить, что такая холодная обратная тяга довольно стабильна. Как только воздух начинает течь вниз, дымоход действительно быстро остывает. Вот почему, когда вы разжигаете огонь в камине, созданном на заднем плане, есть большая вероятность, что вы получите лицо, полное дыма.

Несмотря на то, что в нашем примере используется кирпичный камин, обратите внимание, что заводской камин, задняя сторона которого свисает со стороны дома в непрочной рамке, с такой же вероятностью, как и холодный воздух, запахи и дым, попадет в комнату. кладка камина тыльной стороной наружу.Распространенной причиной их неудач является их внешнее местонахождение. Принесите те же системы внутрь, и они будут работать нормально.

Вот суровая реальность: когда вы объединяете внешний дымоход с установкой прибора ниже плоскости нейтрального давления в доме, система будет страдать от синдрома холодного очага в холодную погоду. Период. Результат такой же гарантированный для печей и водонагревателей, только это не синдром холодного очага, а холодный подвал.

Я не знаю как вы, но я нахожу это поразительным.Во многих районах Северной Америки большинство дымовых труб выходит за пределы оболочки здания, за пределы отапливаемого помещения. И я только что показал, что если вы сделаете это, прибор, установленный внизу в доме, выйдет из строя, когда на улице холодно. Вам не кажется, что мы должны были поговорить об этом раньше? Вам не кажется, что кто-то должен был что-то сказать?

В последнее время модно говорить о домах, которые настолько тесны, что печь или камин — или что-то еще — «не может получить достаточно воздуха». Тем временем дымоход не охлаждается, с самого начала искалеченный своим расположением.Заявление о нехватке воздуха в основном бессмысленно. Немногие дома настолько герметичны, что здоровый дымоход не может втягивать достаточно воздуха для работы отопительного прибора. Другое дело — камины, у которых есть большой аппетит к домашнему воздуху.

Давайте проясним — возьмите тот же дымоход и переместите его внутрь оболочки дома, на теплую сторону утеплителя, и он преобразится. Он будет делать сквозняк, его много и быстро, как растопку. Этот дымоход всегда будет работать лучше, чем дом, и даже когда огонь не горит, он будет аккуратно вытягивать воздух при каждой утечке в камине.Когда вы открываете двери, чтобы зажечь огонь, воздух из комнаты устремляется внутрь и вверх по дымоходу. Когда вы разжигаете огонь, дым сразу же поднимается в дымоход, и очень скоро у вас будет горячий яркий огонь. Вы с удовлетворением скажете, что это прекрасный дымоход.

Если вы поработаете над этим, вы можете преодолеть даже хороший (читайте внутри) дымоход, например, включив большую вытяжную систему, такую ​​как одна из тех вытяжек кухонной плиты с нисходящим потоком для приготовления барбекю в помещении. Некоторые из этих присосок достаточно мощны, чтобы заставить ваши уши хлопать или, по крайней мере, задним ходом вытягивать дымоход камина.Вот мой совет людям с дымоходами: барбекю на улице. Тебе не обязательно нравиться мой совет.

Если вы не можете обойтись без чудовищной вытяжки на кухне, вы можете нанять инженера и разработать и установить такую ​​же монструозную систему наддува с принудительной подачей воздуха, которая блокируется на включение при включении вытяжного вентилятора.

Есть строители, которые говорят мне, что не откажутся от дорогостоящего места на полу, которое занимал бы камин, если бы он не свешивался в погоню за стеной дома.Я говорю им: хорошо, а затем начинаю строить погони, которые действительно находятся внутри оболочки здания, как часть отапливаемого пространства. Протяните изолирующий желоб к верхней части ограждающей конструкции дома, плотно заклейте его и не изолируйте желоб от дома изоляцией. Конечно, это будет суетливая и дорогостоящая работа с деталями, которую нужно выполнять должным образом. Но если вы видите себя качественным строителем, вы обманываете себя, делая меньше. Вы можете действовать по моему совету или выслушивать жалобы. Выбери один.

И последнее, я бы предпочел, чтобы вы не стреляли в посыльного.Я только что дал вам краткий урок физики о том, как сила тяжести и температура влияют на воздушный поток. Вы узнали, что дымоходы принадлежат домам. А теперь перестань бороться с этим и перестань жаловаться. Начните вставлять дымоходы внутрь. Вы станете для него лучшим и более успешным строителем.

JG

Каковы 3 распространенных проблемы с наружным дымоходом?

Домовладельцы часто пренебрегают внешним видом дымохода, не осознавая, насколько уязвима эта конструкция на самом деле. Независимо от того, используется ли камин редко или он часто разжигается зимой, внешняя часть дымохода может быть повреждена.Большинство проблем с дымоходом можно описать тремя словами: влажность, влага, влага! Ниже представлены три распространенные проблемы с наружным дымоходом, все из которых связаны с влажностью.

Кладка повреждена

Кирпич чрезвычайно пористый, поэтому очень важно не допускать попадания воды в дымоходную систему. Как только влага проникает в кладку, вода расширяется и сжимается во время циклов замораживания и оттаивания зимой. Такое движение губительно действует на кирпичи. Они начинают трескаться, а также происходит скалывание, когда поверхность кирпича трескается или отламывается.

Когда кирпичи начинают портиться из-за проникновения влаги, требуется ремонт. Если поврежденные кирпичи не будут удалены и заменены новыми, конструкция дымохода начнет наклоняться и в конечном итоге может разрушиться.

Строительный раствор с просроченным сроком годности является одним из многих способов проникновения воды в кирпичную кладку. Хотя кирпичи могут прослужить столетие и более, строительного раствора хватает только на четверть века. Важно внимательно следить за состоянием раствора. Вы можете сэкономить много денег на ремонте, если заменить только раствор с помощью процесса, называемого заправкой, в отличие от разборки и восстановления дымохода.Секрет в том, чтобы заменить поврежденный раствор до того, как вода попадет в кладку.

Поврежденная или неисправная облицовка дымохода

Дымоход — это металл у основания дымохода на вашей крыше. Предполагается, что гидроизоляция предотвращает попадание воды в систему дымохода и крыши в месте пересечения дымохода и крыши. К сожалению, многие домовладельцы сталкиваются с ошибками в прошивке просто потому, что выполнить эту работу сложно, и для ее выполнения могут быть назначены неопытные каменщики.Это одна из многих причин, по которым важно иметь сертифицированного трубочиста для выполнения любых работ с дымоходами.

Когда оклад установлен неправильно или когда начинает развиваться ржавчина, что является обычным явлением, возникают утечки. Крыша часто повреждается. Когда негерметичный свет остается незамеченным, дерево в конструкции крыши нередко гниет, что приводит к значительным повреждениям.

Треснувшая корона дымохода

Различные функции наружных дымоходов работают вместе с основной целью не допускать попадания влаги в дымоходную систему, и верхняя часть дымохода является одной из таких функций.Коронка дымохода предотвращает попадание воды между облицовкой дымохода и наружной поверхностью дымохода. Со временем коронки дымоходов обычно трескаются и портятся. Небольшие трещины иногда можно заделать, но еще более распространена необходимость удаления поврежденного корона дымохода и замены на новый. Если поврежденная коронка дымохода останется незамеченной, дырявый дымоход может стать очевидным, когда на внутренних стенах и потолке рядом с дымоходом начнут появляться пятна от воды.

Обратитесь к специалистам компании Chimney Solutions

Прошел ли год или больше с тех пор, как вы проверяли дымоход? Если это так, вполне возможно, что на наружном дымоходе есть какие-то повреждения, вызванные водой, или другие проблемы, требующие ремонта.Чем дольше вы откладываете обслуживание дымохода, тем дороже будет стоить его ремонт. Позвоните в Chimney Solutions сегодня по телефону 770-691-6707.

Анатомия дымохода и камина »Full Service Chimney ™

6. Газовые дымоходы для дымоходов для печей и водонагревателей

Газовая печь и водонагреватели выходят через дымоход, похожий на облицовку камина. Выхлопные газы содержат окись углерода и чрезвычайно опасны для вашего здоровья, а воздействие может быть даже смертельным.

7. Прошивка

Изоляция дымохода предотвращает попадание воды в дом через крышу. Он построен с использованием тонкого слоя листового металла для защиты от дождя или влаги. Этот слой наносится на стыки, где дымоход встречается с крышей, уступом и т. Д. Неплотный или негерметичный оклад вызывает обширные повреждения, часто незаметно для домовладельца. Мы считаем, что водяные пятна на потолке являются одним из основных признаков повреждения дымохода.

8. Противопожарные меры

Каминная система в каждом доме должна блокировать встроенный огонь.Возможно, вы не сможете увидеть все противопожарные средства, но они необходимы для предотвращения прохождения домашнего огня через горизонтальную поверхность (потолок, пол и т. Д.) Через следующий уровень.

9. Минимальный зазор

Поскольку внешняя поверхность дымохода может нагреваться, минимальный необходимый зазор между внешней стороной дымохода и горючей конструкцией составляет 1-4 дюйма.

10. Уайт

Если дымоход содержит более одного дымохода, перемычка (вертикальный участок внутренней кирпичной стены) должна отделять дымоходы друг от друга.

11. Отводы дымохода

Если дымоход должен менять направление на своем пути через дымоход, смещение не может быть больше, чем центр верхней части, превышающей стенку нижнего дымохода. (nfpa211 7.1.2)

12. Каминная доска

Декоративная полка, надежно добавленная над проемом топки, называется каминным кожухом. Это одна из наиболее узнаваемых деталей камина, которая является частью камина. Каминные плиты должны располагаться достаточно далеко от верхней части огня, чтобы избежать перегрева.

13. Дымовая камера

Переход в форме пирамиды, обеспечивающий непрерывный проход между топкой и началом футеровки камина, называется коптильной камерой.

14. Демпфер

A Заслонка камина — это дверь или клапан, используемый для регулирования тяги открытого камина.

15. Стеклянная или сетчатая дверца

Стеклянные дверцы или перегородки для камина помогают контролировать выброс дыма и искр от горящего пламени. Экран или стеклянные двери должны быть функциональными и соответствовать размеру и типу имеющегося у вас камина (и, вопреки распространенному мнению, не являются универсальным аксессуаром).

16. Топка

Топка камина сделана из негорючего / жаропрочного кирпича и огнеупорного раствора и имеет соответствующие размеры, чтобы иметь функциональное соотношение с облицовкой дымохода.

17. Решетка для дров

Решетка для дров — это прочное металлическое приспособление для удержания поленьев над полом топки, чтобы способствовать циркуляции воздуха с топливом во время пожара.

18. Надстройка очага

Пристройка очага камина — это кирпичная кладка прямо перед проемом топки.Внешний очаг полностью поддерживается дымоходом толщиной не менее 4 дюймов.

19. Золоотвал

Камера для отложения золы из топки. Должен быть построен из негорючих кладочных материалов.

20. Дверца для чистки золы

Закрывающееся отверстие из негорючего металла под камином для доступа в зольную яму. Дверь часто называют «золоотвалом», и ее используют для очистки очага от золы.

21. Балка перекрытия

Балки перекрытия — это деревянные балки, которые используются для создания прочного пола, охватывающего открытую площадку. И опора, и пол не должны соприкасаться или поддерживаться дымоходом.

22. Разъемы для бытовых приборов

Разъемы — это начало системы вентиляции прибора. Они перекрывают зазор между воротником дымохода печи / водонагревателя и наперстком дымохода.

23. Наперсток для дымохода

Отверстие в стене дымохода для подсоединения разъемов называется коушем.

24. Отверстие для чистки

Для удаления мусора, который может попасть в дымоход. Отверстие для очистки должно быть на 6–12 дюймов выше основания дымохода.

25. Опоры

Опоры должны выступать на шесть дюймов за каждую сторону кирпичной конструкции дымохода. Толщина фундамента не менее 12 дюймов. (R1003.2)

Установка двустенного дымохода — установщик печи подробно описывает все

Двустенная труба дымохода представляет собой металлическую трубу (дымоход) с изоляцией прибл. дюйм изоляции (два слоя нержавеющей стали с изоляцией между ними). Изоляция необходима, чтобы газы оставались горячими. Если бы вы использовали неизолированную дымоходную трубу для всего дымохода, то газы, скорее всего, слишком сильно остыли бы и начали бы замедляться, а не подниматься, из-за чего дым внизу «запрудился».Это может привести к тому, что дым внизу будет выходить из вентиляционных отверстий печи, а не через верх дымохода.

Охлаждающие газы также образуют конденсат, который образуется на внутренних стенках дымохода и стекает в печь (смешанный с сажей, это отвратительная коричневая жидкость).

Так что держать газы горячими — это хорошо.

Обратите внимание на разницу между дымоходом и дымоходом: если дымоход — это мятный двор, то дымоход — это отверстие (мне очень нравится это определение).

Что касается диаметра, двойная стенка с внутренним диаметром 5 дюймов имеет внешний диаметр прибл.7 дюймов, в то время как двойная стенка с внутренним диаметром 6 дюймов имеет внешний диаметр прибл. 8 ″. Наши двустенные дымоходы имеют точный внешний диаметр 191 мм (внутренний 5 дюймов) и 217 мм (внутренний 6 дюймов).

Скорее всего, вы будете устанавливать дымоход с внутренним диаметром 5 или 6 дюймов, но проверьте, какой диаметр требуется для вашей печи. Вы можете установить внутренний диаметр 5 дюймов только в том случае, если печь одобрена DEFRA, а производитель не указывает как минимум 6 дюймов (см. Статьи о печах DEFRA). В противном случае выберите внутренний 6 дюймов.Более узкий диаметр в 5 дюймов может выглядеть менее навязчивым, если протянуть его до печи, и может оказаться желательным, если горючие материалы затруднят маршрут (например, если зазоры между балками близки)

На изображении выше показана установка пользователем своими руками

Дымоходы с двойными стенками могут быть удивительно близки к горючим материалам (обычно дереву). Duratwin (торговая марка, которую мы продаем) может иметь длину от 5 см (дымоход открыт для воздуха) или 7 см (дымоход находится в коробке), но характеристики разных производителей могут отличаться.

Двойная стенка обычно доступна в серебристом (отражающий хром) и черном цвете (матовое порошковое покрытие). Черный немного дороже.

Качественный двустенный дымоход стоит около 75 фунтов стерлингов + за метр (но дешево по сравнению со строительством нового дымохода).

3 Общие проблемы с наружным дымоходом

Когда дело доходит до домашнего обслуживания и ремонта дома, одна из вещей, о которой легко забывают, — это внешний дымоход. Часто это происходит потому, что многие домовладельцы редко используют дымоход вне нескольких праздничных костров и в качестве фона для больших семейных собраний.К тому же, будучи расположен так высоко и часто в основном вне поля зрения с земли, он часто остается незамеченным — если только он не находится в таком плохом ремонте, что в нем падают кирпичи!

Но вы же не хотите, чтобы он пришел в такое плохое состояние! Плохой уход за дымоходом может вызвать всевозможные проблемы, включая повышенный риск пожара и дорогостоящие структурные повреждения. К счастью, регулярное обслуживание и быстрый ремонт при обнаружении проблем будут иметь большое значение для сохранения внешнего вида, структурной целостности и полезности вашего дымохода в качестве уютного домашнего очага.Ниже приводится краткий обзор трех наиболее распространенных проблем с наружным дымоходом и способов их решения:

3 Распространенные проблемы с наружным дымоходом и способы их решения

  1. Трещины в своде и заглушке дымохода . В самом верху дымохода находится то, что называется венцом дымохода. Верхняя часть дымохода, которую иногда называют промывкой дымохода, представляет собой большую плиту из металла, камня или бетона, которая закрывает верхнее отверстие дымохода. Эта плита построена в соответствии со спецификациями дымохода и должна иметь толщину не менее двух дюймов, чтобы лучше всего выдерживать дождь, снег и другую влагу, возникающую от сезона к сезону.Но та же влага, от которой он защищает внутренний дымоход, может со временем вызвать его повреждение. Другой распространенной причиной трещин в коронке дымохода является быстрое изменение температуры при замораживании-оттаивании — хотя новые дома и дымоходы теперь строятся из устойчивого к замерзанию-оттаиванию бетона, поэтому это стало меньшей проблемой. Из-за того, что коронки дымохода специально устанавливаются на дымоходы, ремонт трещин или замена нового кронштейна дымохода должны выполняться сертифицированным специалистом по дымоходу и каменщиком. Домовладельцы также могут установить наверху заглушку дымохода для дополнительной защиты (обратите внимание, что заглушка дымохода отличается от короны дымохода тем, что она в основном сделана из металла и служит только для закрытия дымохода, а не всей верхушки).
  2. Проблемы с кирпичной кладкой и дымоходом. Кирпичи — фантастический строительный элемент, а кирпичи и раствор для дымохода, которые использовались для создания внешнего дымохода, были специально разработаны, чтобы выдерживать высокие температуры до 3000 градусов по Фаренгейту. Тем не менее, время для всего приходит, и если вы какое-то время не проверяли кирпичную кладку или раствор для дымохода, возможно, сейчас самое время. Износ дымохода — распространенная проблема внешнего дымохода, которая приводит к тому, что кирпичи и другие компоненты дымохода подвергаются проникновению влаги, что вызывает каскадный эффект ухудшения состояния всей системы.Лучший способ предотвратить это — регулярно проверять дымоходный раствор и при необходимости заменять его.
  3. Креозот и другие скопления препятствий, в том числе на крышке дымохода. Для тех домовладельцев, которые используют камин чаще, чем большинство других, одна из наиболее распространенных проблем, которые могут возникнуть как внутри, так и наверху дымохода, — это наросты креозота и других препятствий. Крезот возникает, когда нет оптимального воздушного потока для пожара и происходит неполное сгорание.Креозот в дымоходе может выглядеть либо в виде смолистого осадка, либо в виде более затвердевшего материала, который прилипает и продолжает накапливаться вдоль внутренних сторон дымохода и даже блокировать его верхнюю часть и крышку дымохода. Поскольку креозот представляет большой риск для здоровья, рекомендуется обратиться за профессиональной помощью, если это проблема.

Нужна помощь с дымоходом? Свяжитесь с нами

Чтобы узнать больше о коронках, заглушках и растворах дымохода, свяжитесь с нашей командой сегодня же!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
