Циркуляционный насос с защитой от сухого хода – Скважинные насосы Джилекс с защитой от сухого хода от официального дилера купить

Содержание

Самовсасывающие насосы Джилекс с защитой от сухого хода

Эксплуатация самовсасывающих насосов Джилекс с защитой от сухого хода оправдывается надежностью, функциональностью и удобством пользования. В данной линейке представлено оборудование для отведения и снабжения водой объектов и участков.

Использование самовсасывающих насосов Джилекс с защитой от сухого хода – оправданное решение при потребности в бесперебойном снабжении/отведении воды или жидкостей, в ситуациях, когда нет возможности подключиться к городским коммуникациям. По названию несложно определить способ их функционирования. Он подразумевает самостоятельное нагнетание воды в системы. Защитная опция «сухой ход» не допускает функционирование оборудования, когда жидкость достигает минимума, тем самым, продлевая его срок службы.

Возможности самовсасывающих насосов с защитой от сухого хода

Данные гидромашины отличаются функциональностью. Их основное предназначение отводить или осуществлять подачу воды на обозначенную потребителем заборную точку или участок. В это время они создают в трубопроводе давление достаточное для выхода жидкости с напором. Конфигурация и протяженность магистралей может быть различной, однако, при выборе стоит взять в расчет данный критерий для определения оптимальной мощности.

В линейке представлены гидромашины для работы с различными жидкостями: грунтовыми, фекальными, чистыми и загрязненными водами, поэтому потребителям несложно сориентироваться и подобрать модель в точности, отвечающей нуждам.

Самовсасывающие насосы с защитой от сухого хода в нашем магазине

Интернет-магазин jeelex-pumps.ru является официальным дилером российского завода производителя Джилекс.

У нас вы можете купить насосы самовсасывающейго типа Джилекс с функцией защиты от сухого хода, а также выбрать аксессуары к ним, с доставкой на дом по Москве и МО (доставка по России осуществляется транспортными компаниями). Все купленные в нашем магазине товары имеют официальную гарантию.

В каталоге представлен большой выбор моделей насосного оборудования Jeelex, если вам необходима консультация, вы можете позвонить нам по телефону или задать вопрос в чате, будем рады вам помочь.

www.jeelex-pumps.ru

Тайны сухого хода бытовых насосов


Здравствуйте, уважаемые читатели «Сан Самыча». В последнее время появилось много вопросов о причинах и следствиях, так называемого, сухого хода насосов. Причем, наблюдалось явное не понимание самого процесса возникновения сухого хода.

Заглянув в топ «Яндекса» по запросу «сухой ход насоса», я с удивлением обнаружил, что 9 из 10 предложенных определений, мягко говоря, не совсем верны. А если называть вещи своими именами, то совсем не верны. А именно, в определении: «сухой ход – эта работа насоса без воды», — не хватает, по крайней мере, одного очень важного слова. Но обо всем по порядку.

Боятся ли насосы сухого хода?

Не знаю, будет ли для вас открытием, но на самом деле «сухой ход насоса» — это «болезнь» исключительно бытовых насосов. Ни один промышленный насос не «боится» сухого хода. Совсем. Почему? Интересный вопрос.
Потому что ни один промышленный насос не рассчитан на эксплуатацию с рабочей средой исключительно ниже 50-60 градусов Цельсия. Просто производственникам не выгодно экономить на качестве материалов, рискуя в любой момент потерять дорогостоящее оборудование, только из-за повышения температуры воды в насосе.

При чем здесь температура воды? А вы почитайте инструкцию к любому бытовому насосу. Практически везде указано, допустимая температура перекачиваемой воды не должна превышать 60, 40, 37, 35 градусов. Потому что материалы, из которых изготовлены некоторые детали насосов, начинают деформироваться при повышении температуры воды до 50-60 градусов. Производители, как обычно немного перестраховываются, указывая в допусках температуру пониже.
А вот повышение температуры воды в насосе – это прямое следствие сухого хода насоса, когда взбитый коктейль воздуха с водой из-за трения о стенки корпуса насоса и рабочего колеса может нагреться до приличных температур.
Получается, что были бы материалы, из которых сделаны детали насосов получше, то такой проблемы, как сухой ход, просто не существовало бы. Вот только, сколько бы весили эти насосы, и сколько бы они стоили – это уже другой вопрос.

Такой ли он сухой – этот «сухой ход»

Встроенный эжектор. Последствия сухого хода.

Вернемся к определению, вытащенному мною из интернета: «Сухой ход насоса – это работа насоса без воды».
Выше мы говорили о том, что детали насосов боятся не самого сухого хода, а высокой температуры, вызванной им. Однако из курса школьной физики мы знаем, что воздух прекрасный теплоизолятор, и нагреть кастрюлю с воздухом, елозя ею по холодной металлической плите, весьма и весьма проблематично. Да, в принципе, даже если и по горячей плите – нагреется кастрюля, но никак не воздух в ней.

Как же тогда могут нагреться детали, расположенные внутри насоса, от вращения рабочего колеса, которое с ними не соприкасается, если «насос работает без воды»? Так как там исключительно прекрасный теплоизолятор – воздух, который нагреть внутренние детали никак не может.
Другое дело если вместе с воздухом в насосе присутствует вода, которая прекрасно аккумулирует и передает энергию тепла, возникающего при трении деталей насоса о те же капельки воды в воздушно-капельной взвеси, взбиваемой молотящим вхолостую рабочим колесом.
Так что, не такой уж он и сухой – этот «сухой ход». По крайней мере, совсем без воды – он насосу не страшен. Но экспериментировать не советую, можно спалить сальник, который охлаждается как раз водой.

Что такое «сухой ход»?

Так что же это за процесс, происходящий в насосе и приводящий к катастрофическим последствиям для самого насоса? Пришла пора сказать именно то слово, которого, по-моему, очень не хватает в определении сухого хода.
Итак:
Сухой ход – это работа насоса без протока воды или с малым протоком, не обеспечивающим охлаждение деталей насоса.
Именно это определение, мне кажется, будет правильным и отражающим суть, происходящего в насосе.

Таким образом, даже если в насосе есть вода, даже если насос создает давление, даже если вы пользуетесь водой, в случае неправильно подобранного насоса или характеристик системы вы рискуете сжечь насос сухим ходом из-за перегрева внутренних деталей. Кстати, такие случаи описаны в комментариях.
Поэтому очень важно делать хотя бы приблизительный гидравлический расчет и подбирать насос, исходя из необходимых параметров – ни больше, ни меньше.

Защита от сухого хода

Начну с того, что не всякий даже бытовой насос боится сухого хода. Если детали насоса сделаны из металла достаточной толщины (а эта толщина не такая уж и большая, около 1 мм), а не из технического полипропилена, то такому насосу сухой ход не страшен. К таким насосам относятся – практически все вихревые насосы (зависит от материала рабочего колеса – крыльчатки) и все моноблочные.

Все остальные насосы, применяемые в водоснабжении, в той или иной мере нуждаются в защите или контроле по сухому ходу. И таких защит придумано и выпускается промышленно великое множество. Они различаются и по качеству, и по цене, и, что самое важное, по принципам определения наличия сухого хода.
Самые простые и дешевые защиты определяют сухой ход просто как падение давления на выходе из насоса ниже заданного уровня. Это не совсем правильно, но в некоторых случаях спасает. В этом случае, очень важно правильно рассчитать порог срабатывания защиты, который, как правило, можно подстроить.
Более продвинутые – имеют задержку по времени срабатывания защиты, измеряя или время набора давления, или время потери давления.
Лучшие устройства действительно определяют наличие протока воды через насос различными способами: с помощью поплавка, электромеханическим способом (маленькая крыльчатка) или по перепаду давления на специальной мембране. Тем не менее, все они имеют свои достоинства и недостатки. Все они имеют свои особенности в применении и настройке.
Какое именно устройство ставить для защиты вашего насоса от сухого хода и ставить ли его вообще – зависит от конкретных условий эксплуатации насоса и параметров вашей системы водоснабжения. Потому что сухой ход, как мы определили по ходу нашего разговора, — это, по сути,
нарушение режима работы насоса
, а не отсутствие воды в нем или на выходе из него. И чтобы уловить это нарушение и отключить насос, защита по сухому ходу обязательно должна быть соответственно настроена.
Какую именно защиту подбирать в зависимости от тех или иных условий, как разобраться с не адекватной работой защиты от сухого хода в электронных блоках управления насосных станций и, как настроить защиту, а в некоторых случаях и «обмануть», в зависимости от принципа определения защитой сухого хода, — об этом мы поговорим как-нибудь в следующий раз.
Ну, а на сегодня, пожалуй, все. До новых встреч, уважаемые читатели, на страницах блога «Сан Самыч».

sansamuch.ru

Дренажные насосы с защитой от сухого хода, цена

Напор

4,9 м 1 5 м 2 6 м 3 6,7 м 1 6,8 м 1 7,5 м 1 8 м 1 8 м 1 8,5 м 3 9 м 2 10 м 3 11 м 1 12 м 1 14,1 м 1 14,8 м 1 17 м 1 22 м 1 30 м 2 34 м 1 38 м 1 39 м 1 40 м 1 5,2 м 6,5 м 7,4 м 8,9 м 9,1 м 10,5 м 10,8 м 12,4 м 12,5 м 12,8 м 14 м 16 м

Показать ещёСкрыть

www.isolux.ru

Статьи: защита от сухого хода

«Сухой ход», а именно работа насоса без воды, наравне с проблемой стабильного и качественного энергоснабжения, относится к наиболее частым причинам выхода из строя как насосной части, так и всего насоса в целом. Это, в равной степени, относится как к поверхностным, так и к погружным скважинным насосам.

В насосах для бытовых нужд в качестве основного материала рабочих колес и диффузоров чаще всего используется термопласт (высокопрочный износостойкий пластик), который, отличаясь высокой технологичностью и невысокой ценой, отлично справляется со свое задачей многие годы. Но при работе без воды, которая в нормальных условиях работает и как смазка и как источник отвода тепла, внутренние детали насоса начинают соприкасаться, нагреваться и деформироваться. В крайних случаях может заклинить вал насоса и сгореть электродвигатель. Как правило, после такого испытания, насос либо совсем перестает подавать воду, либо подает её не выдавая своих паспортных характеристик.

«Сухой ход» довольно просто идентифицируется специалистом при разборке насоса и к гарантийным случаям не относится!

Любой производитель насосов указывает, что эксплуатация насоса без воды недопустима. Поэтому так важно предусмотреть защиту от сухого хода, особенно в потенциально опасных с этой точки зрения местах.

Как правило, это следующее:

  • Перекачивание воды из скважин или колодцев с низким дебитом. Виной тому может быть неправильно подобранный насос (с очень высокой производительностью) либо природные явления (в засушливое лето уровень воды во многих колодцах или скважинах падает и дебит колодца/скважины, а проще говоря, количество воды, питающее из подземных источников колодец/скважину в единицу времени, ниже производительности самого насоса).
  • Перекачивание воды из емкостей. Нужно обязательно следить, чтобы насос не выкачал всю воду из емкости и заблаговременно выключать его.
  • Перекачивание воды из сетевых трубопроводов. В этом случае насос врезается непосредственно в сетевой трубопровод и служит для повышения давления в системе. Поскольку давление в сетевом трубопроводе, особенно летом, часто бывает недостаточным, это довольно распространенная схема использования насосных станций. Отследить же, когда в сети пропадет вода, очень часто не представляется возможным.

Без защиты от «сухого хода» насос „не понимает“, что ему надо выключиться при отсутствии воды во всасывающем трубопроводе. Он будет продолжать работать дальше, до тех пор пока не сломается, либо пока его не выключат забывчивые хозяева.


Основные виды защиты от «сухого хода»:

Поплавковый выключатель

Поплавковый выключатель (поплавок) — достаточно недорогой и надежный помощник в защите от «сухого хода» при перекачивании воды из емкостей или колодцев. Существуют поплавки, которые работают только на заполнение емкости. Т.е контакты внутри поплавка разомкнутся и насос остановится, когда емкость заполнится до определенного уровня. Такой вид поплавков скорее нужен для защиты от перелива, а не от «сухого хода». Второй тип поплавков, который работает на опорожнение, как раз наш случай. Кабель поплавка подключается в разрыв одной фазы питающей насос. Контакты внутри поплавка разомкнутся, когда уровень жидкости в емкости / колодце опустится ниже определенного уровня, тем самым останавливая насос. Необходимый уровень срабатывания задается местом установки поплавка. Кабель поплавка необходимо закрепить на фиксированном уровне так, чтобы при опускании поплавка вместе с общим уровнем воды в момент размыкания контактов в емкости еще оставалась вода. В случае же откачивания воды из колодца погружным/поверхностным (самовсасывающим) насосом, закрепить нужно так, чтобы при размыкании контактов вода находилась над всасывающей решеткой / донным клапаном насоса. Стоит отметить, что этот принцип защиты от «сухого хода» реализован практически во всех колодезных насосах различных производителей (у DAB это насосы серии PULSAR).

К сожалению, поплавок не универсален. В скважине или сетевом трубопроводе ему просто не хватит места. Надо искать другие виды защиты.

Реле давления с защитой по сухому ходу

Реле давления с защитой по «сухому ходу». Это устройство представляет собой обычное реле давления с дополнительной функцией размыкания контактов при падении давления ниже порогового уровня. Обычно этот уровень задается заводом-изготовителем на уровне 0,4-0,6 бар и регулировке не поддается. При нормальных условиях эксплуатации, давление в системе не может упасть ниже этих значений, поскольку все насосы, используемые для частных нужд, работают при значительно большем давлении (от 1 бар и выше). Упасть же до 0,4-0,6 бар давление может практически только в одном случае — если в насосе отсутствует вода. Нет воды — нет давления, и реле регистрируя «сухой ход» размыкает контакты питающие насос. Заново запустить насос можно будет только вручную, предварительно установив и устранив причину возникновения «сухого хода». Насос же перед новым запуском опять придется заполнять водой.

Стоит отметить, что применение реле давления с защитой по «сухому ходу» возможно только в случае автоматической работы насоса (совместно с гидробаком), иначе применение этого реле теряет смысл. Применяется, в основном, вместе со скважинным погружным (глубинным) насосом, однако может также использоваться с поверхностными насосами (или насосными станциями).

Реле потока с функциями реле давления(прессконтроль)

Реле потока с функциями реле давления (прессконтроль). Многие производители предлагают использовать вместо гидробака и реле давления компактное устройство — так называемое «реле потока» (либо прессконтроль). Данное реле подает команду на включение насоса при падении давления в системе до 1,5-2,5 бар, в зависимости от настройки. Отключается же насос после прекращения водоразбора, ввиду отсутствия протока жидкости через реле. Защита по «сухому ходу» и осуществляется благодаря встроенному в реле датчику протока, который регистрирует фактический расход жидкости через реле. Отключение насоса происходит с короткой задержкой по времени, после регистрации сухого хода, что не влияет на работоспособность насоса. Кроме этого, прессконтроль выполняет и другие защитные функции, как то защита по току и напряжению. Основное преимущество прессконтроля — очень малые габариты и вес. К сожалению, сейчас на рынке появилось большое количество прессконтролей произведенных непонятно где. Средний срок службы таких устройств не превышает 1-1,5 года, и то, если повезет. Сертифицированный и качественный прессконтроль (как у насосных установок ACTIVE) стоит около 100 USD.

Реле уровня

Реле уровня представляет собой электронную плату, к которой подключается несколько датчиков (электродов). Обычно их три, один контрольный и два рабочих. Датчики подключаются к реле обычным одножильным электрическим проводом, и служат только лишь для подачи сигнала. Принцип следующий: датчики опускаются в скважину на разных уровнях и при опускании уровня воды ниже контрольного датчика, который должен располагаться немного выше уровня установки самого насоса, сигнал от него передается в реле уровня и подается команда на остановку насоса. После того, как вода поднимется выше контрольного датчика, насос автоматически запустится. Этот способ защиты является очень надежным, однако и немного более дорогим чем остальные. Также его возможно применять и в случае откачивания воды из емкостей. Само же реле уровня располагается в доме или другом, защищенном от влаги, месте.

Какой способ защиты выбрать зависит от конкретной задачи и предпочтений. По опыту же можно сказать следующее: при откачивании воды из емкостей / баков / колодцев насосной станцией почти 100% гарантией защиты будет использование одновременно и реле давления с защитой по «сухому ходу», и установленного в емкости поплавка. Они будут просто дублировать друг друга. По цене этот вариант выйдет не дороже установки одного реле потока. При защите скважинного насоса чаще всего используют реле давления с защитой по «сухому ходу». Но лучше использовать чуть более дорогой, но и более надежный способ защиты, с помощью реле уровня.

Заметим, что если у вас пробурена глубокая скважина с хорошим дебитом (подтвержденным паспортом скважины) или если вы имеете значительный опыт эксплуатации насосов в своем колодце / скважине и знаете, что уровень воды при продолжительной работе насоса практически не снижается, можно защиту от «сухого хода» и не использовать. Самое главное быть внимательным — как только вы увидите, что пропала вода в напорном патрубке или сработало тепловое реле и насос отключился, не нужно сразу же пытаться запустить его снова, сперва попытайтесь установить причину неисправности, а уже потом снова запускать насос.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

italianpumps.ru

виды, принцип работы и критерии выбора

Содержание статьи:

Насос, качающий скважинную или колодезную воду, правильно исполняет свои функции лишь при наличии рабочей среды. Если не будет воды для уменьшения силы трения и охлаждения, вследствие холостой работы детали прибора быстро износятся. Контроль наличия жидкости осуществляется с помощью приборов защиты от сухого хода.

Опасность сухого хода

Конструктивно в скважинном напорном оборудовании предусматривается применение воды в качестве защитного средства. Прохладная жидкость не дает нагреваться деталям напорного устройства, обеспечивает требуемое давление. Помимо этого, для глубинного оборудования невозможно организовать традиционную систему смазки трущихся элементов: силу трения также уменьшает вода.

Если рабочая среда отсутствует:

  • Детали нагреваются, растут в размерах и через металлические соединения передают тепловое расширение на ближайшие узлы.
  • Постепенно элементы внутри насоса деформируются.
  • Агрегат «клинит» из-за трансформации внутренних частей, что вызывает скачок напряжения.
  • В электродвигателе сгорают обмотки, что окончательно выводит насос из строя.

Осушение погружного насосного оборудования возникает при малой производительности глубинного источника. Если водозабор большой, скважина быстро пустеет. Потребуется время, чтобы резервуар наполнился вновь. Причиной работы поверхностного насоса на сухом ходу становится засорение трубы, по которой идет откачивание. Если водозабор ведется от общегородской сети, вода может кончиться из-за прорыва магистрали либо технических работ на водоснабжающих ветках.

Любой тип скважинных насосов для длительной эксплуатации требует специального прибора, отключающего помпу при отсутствии необходимого объема жидкости.

Приборы для эффективной защиты насосного оборудования

Принцип работы всех типов реле сухого хода для скважинного насоса схож. Защитное приспособление отключает насос, если возник риск функционирования вхолостую либо зарегистрирована нехватка жидкости внутри напорной установки. После приведения водяного уровня в нормальное состояние помповое оборудование запускается в стандартном режиме.

Однако у каждого вида приборов есть свои особенности:

КатегорияУстройствоСтроениеПринцип действияОсобенности

Датчики уровня воды

Поплавковый выключательГруппа контактов находится внутри камеры – «поплавка». Провод устройства встраивается в электрическую цепь насоса.При понижении уровня воды контакты размыкаются, к насосу не идет ток, и агрегат отключается. Когда количество жидкости возрастает до необходимых критериев, происходит замыкание контактов и подключение помпы.

Простое и недорогое оборудование, но ограничено в применении для узких скважин из-за объемов камеры.

Датчик контроля водного уровняСостоит из двух измерителей, опущенных на разную глубину.Первый датчик погружается до минимума, при котором помпа будет работать. Другой опускается чуть пониже. Если они перестают контактировать, цепь энергоподачи размыкается.

Приспособление отключает насосное оборудование еще до того, как корпус поднимется над водной поверхностью. Универсальная конструкция, но требует профессиональной настройки.

Реле защитыВключает мембрану, группу контактов, несколько проводов.При спаде давления мембрана зажимает контакты, цепь энергопитания размыкается.

Способно сработать при понижении давления от 0,6 до 0,1 атмосферы.

Проточные реле

ЛепестковыеВ магистрали находится гибкая пластинка – лепесток.Если жидкость в напорный агрегат не поступает, лепесток отклоняется от изначального положения, контакты расходятся и перекрывают энергопитание.

Идеально подойдут для напорного оборудования, применяемого для поддержания давления внутри трубы в процессе активного водоразбора.

ТурбинныеОснащены электрическим магнитом в роторе.При прохождении воды сквозь турбину возникает электромагнитное поле, импульсы которого считываются датчиками. Если сигнала нет, насос отключается.
Контроллеры протокаЭлектронное устройство со сложной схемой, подключаемое напрямую или через трансформатор.Автоматически контролирует сразу несколько параметров водной среды, дает сигнал о прекращении подачи жидкости, самостоятельно подключает и отключает помпу.

Надежные приборы, оснащены обратными клапанами, но стоят недешево.

Существуют комбинированные контроллеры. Также защита погружного насоса от сухого хода может вестись с помощью частотных преобразователей. Но такие варианты не применяются на домашней водопроводной сети: они излишне дороги, громоздки и энергозатратны.

Критерии выбора

Перед приобретением прибора внимательно изучите паспорт датчика сухого хода и убедитесь, что по конструктивным показателям он подойдет для вашего скважинного насоса.

Сделайте акцент на том, защищен ли корпус устройства от проникновения внутрь воды. Лишь такие приборы разрешено монтировать на глубинные помпы.

Проверьте, что все электропровода и части будущих цепей достаточны для применяемой мощности. Иначе есть опасность перегорания датчика или переходника.

Особенности подключения

Иногда можно обойтись без установки устройства. Использование защитных элементов необязательно при таких условиях:

  • скважина глубокая;
  • ведется профессиональное обслуживание напорного оборудования;
  • водяной уровень в системе не изменяется.

Во всех остальных случаях потребуется подключение устройства. Простые механические и электромеханические аппараты можно врезать самостоятельно. Для установки потребуется сам прибор защиты, подходящий кабель, инструменты для работы с электропроводами и ключи для монтажа на трубу, а также герметики и уплотнители.

Реле монтируют до первого запуска водоснабжающей сети. Так можно предусмотреть проблемы и выявить неисправности. Для выполнения механического подключения, нужны умения в работе с фасонными элементами. Потребуется выполнить резьбовую нарезку и уплотнить конструкцию льняным волокном либо фум-лентой. Врезают устройство в трубу с помощью разводного ключа. Затем подключают электрическую часть. Проводники на реле обязаны соответствовать показателям напорного агрегата.

Защитное приспособление не должно быть присоединено до водосчетчика, иначе оно будет работать неверно.

Датчики контроля давления монтируют с разомкнутыми контактами. Для запуска устройства нажимают и держат красную кнопку, пока напорный уровень не дойдет до требуемого значения. Если числа атмосфер не хватит, прибор будет отключен.

Чтобы присоединить реле потока воды, требуется располагать их последовательно в электрической сети вместе с напорным оборудованием. При снижении давления сработает защита от сухого хода, разомкнув энергетическую цепь.

Даже идеальное защитное устройство будет бесполезно, если не научиться им пользоваться. При срабатывании любого датчика не запускайте помпу снова, пока не узнаете, в чем проблема и не устраните ее. Каждый датчик требует регулярной поверки. Чтобы система работала эффективно, нужно вовремя менять элементы, у которых истек эксплуатационный срок.

strojdvor.ru

Защита от сухого хода насоса (насосного агрегата)?

Содержание

Распространенной причиной выхода насосного оборудования погружного и поверхностного вида из строя является холостой ход. Вне зависимости от материала изготовления, при отсутствии воды в агрегате происходит деформация деталей, перегрев двигателя.

Поломка вследствие сухого хода не устраняется за счет гарантийного срока, поскольку в паспорте на насос всегда указана недопустимость эксплуатации в холостую. Ремонт таких случаев влечет за собой дополнительные финансовые затраты.

Что такое сухой ход?

Сухой ход-процесс эксплуатации нагнетательного оборудования в условиях отсутствия или недостаточного протока воды, служащего смазывающим и охлаждающим материалом для деталей.

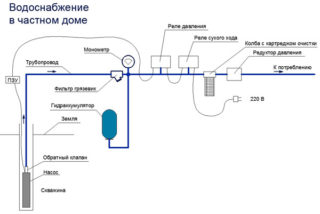

Схема подключения реле сухого хода к насосуСхема подключения реле сухого хода к насосу

Схема подключения реле сухого хода к насосу

При отсутствии воды происходит деформация и перегрев деталей и как следствие, сгорание двигателя. Вследствие сгорания двигателя, оборудование выходит из строя.

к меню ↑

В каких ситуациях возникает холостой ход?

При эксплуатации не всегда удается отследить работу насоса. Поэтому следует знать о наиболее распространенных случаях возникновения проблемы:

  • при перекачивании воды из емкости. Когда резервуар опустошен, агрегат продолжает работать всухую. При выполнении таких работ необходимо контролировать процесс и аппарат выключать не дожидаясь, пока емкость будет пустой;
  • транспортировка воды из скважин. При использовании насоса с завышенной производительностью в летний период. В летний период при отсутствии дождей в скважинах уровень воды падает, поэтому возникает недостаток воды. При низком уровне воды, насос будет работать в сухую;
  • эксплуатация аппаратов для повышения давления в трубопроводе. В городской магистрали многоэтажных зданий недостаток давления становится причиной холостого хода помп.

Предотвратить сухой ход можно специальными устройствами.
к меню ↑

Устройства для защиты насосных агрегатов

Существует несколько приборов для защиты от холостого хода:

Электрическая схема подключения реле сухого ходаЭлектрическая схема подключения реле сухого хода

Электрическая схема подключения реле сухого хода

  1. Реле давления с защитой. Прибор имеет дополнительную функцию в виде защиты. Используется при подключении помпы напрямую к трубопроводу. В реле контакты размыкаются, когда давление падает ниже определенного уровня. Уровень определяется производителем и составляет 0,6 Бар. Насосное оборудование эксплуатируется в условиях давления от одного Бара. Давление опускается ниже этого предела при отсутствии воды. При отсутствии воды контакты размыкаются и насос отключается. Недостаток такого метода в том, что помпу включить возможно будет только вручную, для этого придется заново заполнять аппарат жидкостью. Такой метод используется в комплексе с гидробаком и автоматическим режимом работы. Устанавливается совместно с погружными, поверхностными агрегатами и насосными станциями.
  2. Прессконтроль рекомендуют устанавливать вместо гидробака или реле давления. Благодаря прибору насосное оборудование включается при понижении показателя давления до двух с половиной бар. При отсутствии прохода жидкости через реле потока, всасывание воды прекращается, и аппарат отключается. Реле осуществляет защиту от сухого хода насоса за счет регистрации прохода жидкости через реле. Преимуществом метода является дополнительная функция в виде защиты по току и напряжению. Аппарат отличается небольшим весом и размерами. В проточной части устройства расположен поплавок с магнитом или пружинный обратный клапан. Поток жидкости смещает клапан, в этот момент контакты замыкаются. При прекращении подачи жидкости, клапан становится в исходное положение, поплавок опускается и контакты размыкаются, помпа отключается. Отключение происходит с задержкой во времени. Задержка необходима для уменьшения включений и отключений при низком расходе жидкости. Это связано с отсутствием верхнего предела давления для отключения. А давление соответствует уровню напора. А отключается агрегат при отсутствии напора. Для предупреждения от покупки некачественного прибора, необходимо покупать устройство по цене от ста долларов. Тогда не придется менять прибор через год. Преимущество устройства в небольших размерах и защиты от гидроударов благодаря промежуточной емкости.
  3. Поплавок используется при транспортировке жидкости из емкости или колодца. Отличается невысокой ценой. Существует два вида поплавковых выключателей. Первый срабатывает при заполнении емкости. Размыкание происходит, когда емкость заполняется жидкостью до определенного показателя. При размыкании контактов помпа отключается. Этот тип прибора предотвращает переполнение резервуара. Второй вид отключает насос с помощью размыкания контактов при достижении жидкости минимально допустимого значения. Предельный уровень задается путем монтажа поплавка в нужном месте. Провод прибора монтируется таким образом, чтобы при опускании уровня воды и соответственно опускании прибора, в емкости еще оставалась жидкость. При использовании поверхностного или погружного аппарата, прибор размещается так, чтобы вода находилась над клапаном аппарата при размыкании контакта. Некоторые типы насосного оборудования производятся со встроенными поплавками, уровень которых можно регулировать в зависимости от необходимости. Такой вид защиты от холостого хода бывает двух типов: тяжелого и легкого. Легкий вид применяется в водоснабжении и водоотведении. Тяжелый тип применяется для фекальных, дренажных систем. По длине кабеля делятся на двух, пяти и десяти метровые. Недостатком метода является то, что его нельзя применять в скважинах и магистралях. А также ограничение в диаметре колодца, составляющее не менее сорока сантиметров. По этой причине этот вид защиты не является универсальным.
  4. Реле уровня состоит из платы электронного типа с тремя электродами. Один-осуществляет контроль, два работу. Функция датчиков-подача сигнала. Датчики погружается в скважину на разных пределах высот. Контрольный датчик устанавливается над уровнем помпы. При понижении уровня жидкости сигнал от датчика поступает в реле уровня, которое отключает помпу. При подъеме уровня жидкости над датчиком помпа включается. При погруженном датчике контакты замкнуты, а помпа работает. Время задержки отключения устанавливается специальным прибором-потенциометром, который находится на передней панели реле. При настройке необходимо учитывать что положение слева-это минимальная задержка, а справа-максимальная. Когда время задержки проходит, аппарат отключается. Включение агрегата происходит при достижении водой датчика. Такой тип защиты используется в однофазных помпах мощности полутора кВт. Для возможности совмещения с однофазным насосом большей мощности или с трехфазной помпой применяют пускатель магнитного типа, подходящий по мощности.Виды датчиков уровня водыВиды датчиков уровня воды

    Виды датчиков уровня воды

к меню ↑

В каких случаях можно отказаться от использования датчиков?

Не использовать насосы с защитой от сухого хода можно в таких случаях:

  • осуществлять постоянный контроль оборудования для быстрого отключения при отсутствии потока воды;
  • контролирующий работу насоса человек знает нюансы, конструктивные особенности и принцип работы помп;
  • наличие большого количества воды в скважине или колодце;
  • неиссякаемый источник воды в откачиваемой емкости.

В зависимости от условий эксплуатации и от типа оборудования устанавливают соответствующий параметрам эксплуатации вид защиты.
к меню ↑

Как подключить к насосу реле сухого хода? (видео)


 Главная страница » Насосы

byreniepro.ru

Колодезные насосы Джилекс с защитой от сухого хода

Насосы для колодца Джилекс достаточно надежные агрегаты, но и они могут сломаться, особенно если им приходится работать вхолостую, без воды. В этом случае насос может быстро перегореть Чтобы этого не случилось, стоит приобрести агрегат с функцией защиты от сухого хода. Это значительно продлит жизнь такого оборудования.

Функция защиты от сухого хода в колодезных насосах Джилекс – это время, когда насос уже начал работать, а воды в нем еще нет, то есть работает на сухую. Подобные ситуации могут возникнуть по самым простым причинам, например, закончилась вода в баке/скважине или насос оказался выше уровня воды колодца. Самый банальный случай, засорилась труба, и вода перестала поступать в нужном объеме.

Такая работа аварийная, в следствии понижается срок работы насоса. Без воды насос начинает греться, рабочие части могут деформироваться, а мотор выйти из строя, так как жидкость, с которой работает насос, является к как смазкой для него, так и охлаждающим элементом. Для предотвращения таких ситуаций, в насосы встроены датчики воды, датчики сухого хода, они просто отключат насосную установку.

Без функции защиты от сухого хода, колодезный насос не понимает, когда ему необходимо прекратить работу, и он будет продолжать пока он не выйдет из строя, либо пока хозяева не опомнятся.

Насосы для колодца с защитой от сухого хода в нашем магазине

Интернет-магазин jeelex-pumps.ru является официальным дилером российского завода производителя Джилекс.

У нас вы можете купить насосы для колодца Джилекс с функцией защиты от сухого хода, а также выбрать аксессуары к ним, с доставкой на дом по Москве и МО (доставка по России осуществляется транспортными компаниями). Все купленные в нашем магазине товары имеют официальную гарантию.

В каталоге представлен большой выбор моделей насосного оборудования Jeelex, если вам необходима консультация, вы можете позвонить нам по телефону или задать вопрос в чате, будем рады вам помочь.

www.jeelex-pumps.ru
