Автоматика для насосов водоснабжения – Автоматика электронного управления подачи воды насоса без гидроаккумулятора

Содержание

Автоматика для скважинного насоса водоснабжения

Любой владелец загородного дома или дачи мечтает об обустройстве независимого водоснабжения от скважины или колодца особенно, если поблизости не проходят сети централизованного водоснабжения. Главным элементом такой автономной системы является насос. Однако чтобы получить бесперебойную работу оборудования и оптимальный расход электричества, необходимо устанавливать целые насосные станции с автоматическими контролирующими системами или приобретать обычный агрегат и докупать оборудование, которое будет выполнять автоматическое управление водяным насосом. В нашей статье мы расскажем, что собой представляет эта автоматика, и как её правильно подобрать.

Из чего состоит автоматический блок?

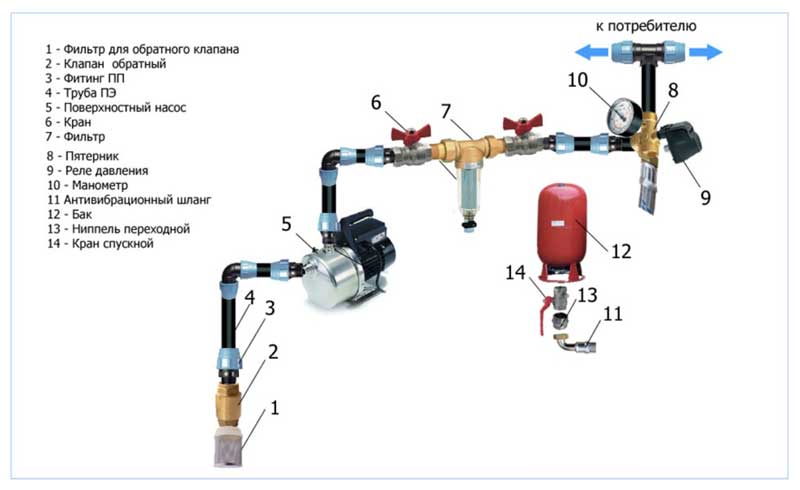

Автоматика для скважины состоит из следующих элементов:

  1. Распределяющее коллекторное устройство. С помощью него удаётся добиться подачи воды в нужные точки водозабора в доме и на участке.
  2. Реле, регулирующее работу запуска и остановки насосного оборудования. Оно позволяет оптимизировать давление в системе. Как правило, реле продаются с настройками производителя, но при необходимости их можно перенастроить под параметры насоса и системы.
  3. Манометр для измерения рабочего давления.
  4. Датчик сухого хода.

Автоматика для насосной станции должна быть дополнена следующими узлами:

  1. Блок для регулировки мощности насосного оборудования. С его помощью можно поддерживать оптимальные условия работы.
  2. Защитная система, состоящая из трёх узлов – датчика работы «на сухую», защиты от перегрева и датчика разрыва напорной магистрали.

Преимущества и недостатки автоматики

Среди плюсов блоков автоматического управления насосным оборудованием можно перечислить следующее:

  • Такие устройства рассчитаны на работу с определёнными типами насосного оборудования, поэтому вам не составит труда подобрать нужное изделие, совместимое с вашим насосом.
  • Поскольку агрегат полностью готов к работе, вам не нужно самостоятельно подыскивать нужные узлы, комплектовать их в один блок и координировать работу.
  • Благодаря автоматике обеспечивается плавный и безопасный запуск насоса, его мощность настраивается под работу в установленном режиме. Вы можете не наблюдать за работой системы, за вас всё выполнит автоматика.

Однако у таких устройств есть и свои минусы, среди которых стоит отметить следующие:

  • Цена готового блока довольно высока. Если подбирать и приобретать все узлы самостоятельно, то вся система обойдётся дешевле.
  • При покупке по отдельности вы можете подобрать оптимальное оборудование для конкретной насосной станции или насоса.

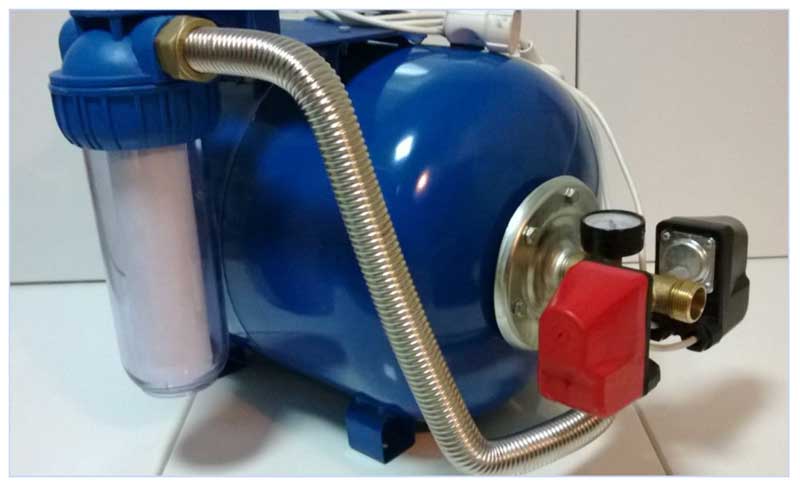

  • Блок автоматики обычно используется в комплексе с гидроаккумулятором, которой вам придётся купить отдельно.
  • При использовании в скважине вибрационного насоса требуется соблюдать определённое входное давление (0,3 атм.), а автоматика рассчитана на другие показатели. Всё дело в том, что вибрационное насосное оборудование не предназначено для работы в условиях большой разницы давлений.

Схемы автоматики

Как правило, используются две схемы автоматического контроля:

Рекомендуем к прочтению:

  • Первая схема позволяет выполнять контроль по уровню . Этот вариант подходит в том случае, если вода качается в ёмкость или водонапорную башню. Для транспортировки жидкости к точкам водопотребления используются насосные агрегаты второго подъёма. Автоматизированная система запускает реле, которое контролирует уровень. Когда жидкость опускается до установленного нижнего предела уровня, насосное оборудование запускается. В тот момент, когда вода достигает верхнего установленного уровня, насос отключается. Для контроля используются поплавковые выключатели. Для защиты от перелива применяется устройство аварийного слива. По такой схеме можно подключить к системе водоснабжения многоквартирные дома или посёлки. Это надёжная и безопасная система, гарантирующая стабильную работу всего оборудования. Но её использование для водоснабжения одного частного дома нецелесообразно.
  • Вторая схема основана на контроле по давлению . Главный элемент в этом варианте – реле давления. Для осуществления контроля на агрегате устанавливаются параметры предельного верхнего и нижнего давления для запуска и остановки насосного оборудования. Такая схема подходит для систем водоснабжения, которые работают с использованием гидроаккумулятора. Эти мембранные баки позволяют поддерживать оптимальное давление в системе водоснабжения и компенсируют гидроудары.

Вторая схема подходит для обустройства автономной подачи воды в частный дом с гидроаккумулятором. Как правило, предельные показатели давления на реле устанавливаются в диапазоне базовых рабочих характеристик насосного оборудования. Для регулировки используют гайки на большой и малой пружине, которые находятся под крышкой на реле. Как производить настройку этого агрегата, мы рассматривали в наших других статьях.

Выбор реле

Если для водоснабжения своего дома вы выбрали схему контроля давления, то с особой тщательностью стоит подойти к выбору реле. Они делятся на промышленные и бытовые. Их классификация основана на технических характеристиках прибора, его сложности и точности.

Если для блока автоматики вы решили выбрать промышленное реле, то вам могут подойти модели марки Condor модификация FF4 или модель марки Danfoss  модификация KPI. Это более дорогие и точные агрегаты со значительным рабочим ресурсом. Они подключаются через внешний пускатель. В сравнении с бытовыми моделями это более надёжные механизмы.

При выборе для блока автоматики бытовых реле вам стоит обратить внимание на модели марки R Condor модификация MDR или прибор марки Telemecanique модель XMP. Эти изделия не отличаются такой высокой точностью, как промышленные, но стоят гораздо дешевле.

Автоматика защиты от работы «на сухую»

Иногда возникает ситуация, когда насосное оборудование вместо воды втягивает воздух. Такая работа называется сухим ходом. Она может привести к поломке прибора из-за выхода из строя электродвигателя. Ситуация с работой «на сухую» может возникнуть в таких случаях:

  • Если при монтаже погружных насосов динамический уровень воды в скважине или колодце определён неверно.
  • В случае засорения входного патрубка на приборе вода не может всасываться в нужном объёме.
  • Когда в системе используется поверхностный насосный агрегат, может нарушиться герметичность подающего трубопровода.
  • При использовании глубинного насоса такая ситуация может возникнуть из-за значительного уменьшения количества воды или её отсутствия.

Важно: причиной работы «на сухую» в любом случае является нехватка воды. Для решения проблемы нужно правильно выбрать модель погружных и поверхностных насосов, исходя из их производительности. Кроме этого необходимо использовать защитный блок автоматики.

В качестве предохранителей в таком защитном блоке могут использоваться следующие изделия:

  • поплавковый механизм;
  • реле давления, дополненное защитой от работы «на сухую»;
  • пресс-контроль.

Разновидности поплавковых механизмов

Поплавковый выключатель – это наиболее простой механизм защиты от работы «на сухую». Эти устройства используют, если подача жидкости осуществляется из накопительных баков или колодцев. Существуют разные поплавковые блоки защиты, но не все они подходят для насосного оборудования. Для данных агрегатов не подходят поплавковые механизмы, которые рассчитаны на защиту от перелива. Поэтому при выборе стоит учитывать назначение той или иной модели.

Рекомендуем к прочтению:

Поплавковый защитный блок имеет контакты, которые размыкаются при понижении уровня воды. Агрегат монтируют таким образом, чтобы при срабатывании механизма и отключении насосного оборудования в колодце или накопительном резервуаре ещё оставалось какое-то количество воды. Это позволит предотвратить перегрев электромотора насосного агрегата.

Реле давления с защитой от работы «на сухую»

Эта автоматика для скважинных насосов очень напоминает обычное реле давления, но только дополненное защитной функцией, которая позволяет размыкать контакты при снижении давления ниже установленных показателей. Обычно такое реле продаётся с заводскими настройками, которые нельзя изменить. Как правило, автоматическое отключение насосного оборудования происходит в тот момент, когда давление воды достигает отметки 0,4-0,6 атм. Обычно при таком давлении воды в насосном оборудовании уже не будет.

Стоит отметить, что такой блок автоматики не работает на включение насосной станции, так что запуск агрегата после появления воды владельцу придётся выполнять вручную. Причём система сможет снова функционировать только в том случае, если причина работы «на сухую» устранена. Обычно такие защитные устройства приобретаются для погружных насосов, но они могут работать и с поверхностными агрегатами.

Пресс-контроль

Второе название этого оборудования – реле потока. Это автоматическая система, которая позволяет регулировать работу электронасоса. Такой блок автоматики позволяет выполнять запуск насосного оборудования в момент открывания крана в доме. Как только кран закрывают, реле потока отключает насосный агрегат. Отключение происходит не сразу, а после 15-ти секундной паузы. Это позволяет сократить частоту срабатывания агрегата.

Помимо этого пресс-контроль отключает насос при понижении давления в системе до 1,5-2,5 атм. (показатели могут быть и другими в зависимости от настроек). Данная автоматика больше подходит для поверхностного насосного оборудования, но если погружной насос запускается редко, то такой блок подойдёт и для него.

vodakanazer.ru

Автоматика для насосов водоснабжения. Основные разновидности

автоматика для насоса водоснабжения

автоматика для насоса водоснабжения

Многие владельцы загородных домов и дач решают самостоятельно провести водоснабжение с помощью насосной станции. Неотъемлемым элементом насосной станции являются устройства автоматики, позволяющие наладить стабильную, безопасную и долговечную работу системы водоснабжения.

Всю автоматику можно разделить на 3 категории: обычное реле давления, электронные блоки управления насосами и блоки реле с частотным преобразователем.

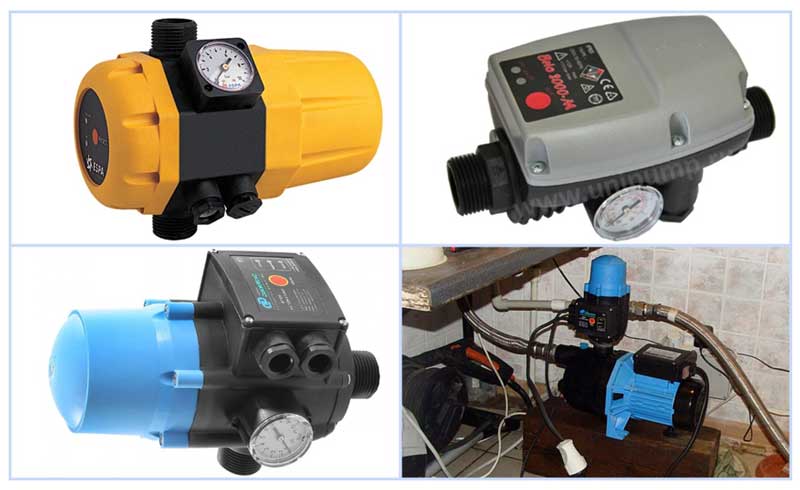

Обычное реле давления

реле давления для насосной станции

реле давления для насосной станции

Эта категория автоматики самая незамысловатая, и потому самая бюджетная и доступная. Главное, что нужно помнить: к реле давления обязательно следует докупить реле защиты от сухого хода.

В чем его незаменимость: оно убережет насос от сгорания, если в источнике водоснабжения (накопительная емкость, скважина, колодец и т.д.) закончится вода. Дело в том, что насос во время работы охлаждается той жидкостью, которую сам же и перегоняет, следовательно, при ее отсутствии он просто перегреется.

Реле защиты от сухого хода особенно важно установить, если основой насосной станции является скважинный насос. Однако, если предусмотрительно был установлен насос с поплавком, дополнительная защита от сухого хода не потребуется, поскольку поплавок среагирует на падение уровня воды в скважине, и насос автоматически перестанет качать воду.

Можно приобрести отдельно реле давления и отдельно реле защиты от сухого хода, но в таком случае потребуется большая площадь для размещения.

В настоящее время также выпускают реле с встроенным предохранителем от сухого хода.

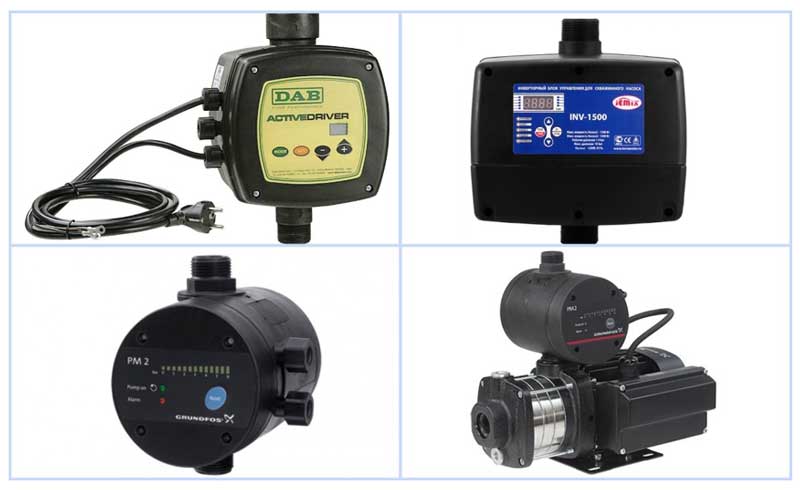

Электронные блоки управления насосами

электронный блок управления насосом

электронный блок управления насосом

Электронные блоки автоматики для насосов имеют многочисленные преимущества в сравнении с устройствами из первой категории и состоят из следующих элементов и функций:

  • Датчик давления. Именно он задает насосу команды » Друг, пора включаться» и «Друг, пора выключаться».
  • Реле протока. Если не будет протока (закончилась вода в источнике водоснабжения или закрыт кран), то реле протока распознает это, подаст сигнал автоматике, которая выключит насос.
  • Защита от сухого хода. Она работает на основе датчика давления и реле протока.
  • Индикаторы состояния. Сигнализируют об определенных режимах работы автоматики, например, о чрезвычайном режиме.
  • Функция автоматического насосного перезапуска. Осуществляется в том случае, если сработала защита от сухого хода.
  • Обратный клапан. Система с встроенным обратным клапаном держит давление после себя, соответственно, может подойти не во всех случаях. Так, если планируется установить водоразбор между источником водоснабжения и автоматикой, то система обратного клапана не позволит это сделать. Поэтому, если требуется разбор воды между источником и автоматикой, то нужно установить обычную автоматику (из первой категории).
  • Встроенный гаситель гидроударов. Его незаменимость состоит в том, что он защитит всю систему водоснабжения от поломки, вследствие резких скачков давления.
  • Встроенный манометр. Или же световая / цифровая индикация давления в системе. То есть, не требуется дополнительно его докупать, как в случае с устройствами из первой категории.
  • Плавный пуск. Определенные устройства этой категории способны плавно запускать насос, что, значительно, увеличивает срок его службы.
  • Антицикличность. Функция антицикличности незаменима в том случае, если отсутствует гидроаккумулятор, и в системе водоснабжения существует небольшая протечка (например, не плотно прилегает клапан унитаза). В этом случае, насос будет вынужден бесперебойно включаться и выключаться, что, в конечном итоге, приведет к поломке какого-либа узла. Антицикличность распознает протечку и отключит насос.

Как видно, устройства автоматики из второй категории обладают существенными достоинствами, гарантирующими долгую и стабильную работу насосной станции для водоснабжения.

Особенности электронной автоматики

Применительно к электронным блокам управления насосами, нужно отметить несколько важных моментов:

  1. Определенные устройства не позволят регулировать давление включения и выключения насоса, поскольку такой параметр определен производителем как неизменный.
  2. Некоторые устройства способны выключаться только по достижении насосом максимального уровня давления. Иногда эта функция может вызвать неудобства, например, уровень давления в 5 Бар довольно велик для обычной дачи или загородного дома, для обеспечения водоснабжения которых вполне хватит и 3 Бар. Соответственно, возникает необходимость регуляции уровня давления, что потребует от владельца дополнительной покупки редуктора давления, который стоит весьма недешево.

Поэтому, очень важно перед покупкой какой-либо автоматики для насоса ознакомиться с параметрами самого устройства, что убережет систему водоснабжения от повышенной нагрузки, а также от сбоев и поломок.

Некоторые владельцы, по той или иной причине, не хотят устанавливать гидробак. В таком случае, целесообразно найти в инструкции к устройству отметку о том, поддерживает оно эту функцию или нет. Хотя специалисты советуют монтировать гидроаккумулятор, даже если по инструкции он необязателен. При правильной работе автоматики даже небольшой гидробак объемом на 50 литров сократит количество включений и выключений насоса. В этом случае не требуется установка устройств с функцией антицикличности, так как гидробак решит проблему небольшой утечки в системе водоснабжения. Если же установка гидроаккумулятора совершенно невозможна, следует приобрести хотя бы гаситель гидроударов (если он не встроен в автоматику).

Блоки реле с частотным преобразователем

реле с частотным преобразователем

реле с частотным преобразователем

В таких устройствах, помимо всех функций, заложенных в устройствах из второй категории, есть функция частотного преобразования. Такая функция позволяет регулировать скорость движения вала насоса, что дает несколько неоспоримых плюсов:

  • Отличная экономия электроэнергии.
  • Можно не устанавливать гидроаккумулятор, а обойтись лишь установкой гасителя гидроударов.
  • Самый главный плюс: такая автоматика позволяет поддерживать стабильный уровень давления с одинаковым напором воды, независимо от количества открытых точек водоразбора. К примеру, если открыт кран с холодной водой, параллельно работает стиральная машина и полив огорода, то, все равно, давление будет неизменным, без рывков и перепадов, соответственно, напор воды также будет стабильным. Этот фактор существенно влияет на долговечность службы насоса.

Автоматика Пампела

автоматика pampela

автоматика pampela

Можно выделить еще один тип автоматики, не подходящий ни к одной из трех категорий — автоматика Пампэла. Она имеет функцию реле давления, защиты от сухого хода, плавного пуска и послеаварийного перезапуска. Также в ней есть стабилизатор напряжения, что, безусловно, полезно, если речь идет о водоснабжении на даче или в загородном доме, где напряжение часто «скачет». Такая автоматика может выдержать избыточное напряжение и имеет защиту от короткого замыкания. Все эти свойства в совокупности позволят уберечь насос от сгорания. Однако, имеется немало гневных отзывов и нареканий по поводу работы Пампэлы.

Таким образом, автоматика абсолютно незаменима в деле поддержания оптимальной и стабильной работы насоса, а, значит, и всей системы водоснабжения. Выбрать можно автоматику из любой категории, главное, тщательно изучить заявленные параметры устройства.

eurosantehnik.ru

Автоматика для насосов водоснабжения без гидроаккумулятора

Автоматика для насосов и водоснабжения Пампэла (Pampela)

Автоматика для насосов водоснабжения без гидроаккумулятора

При решении вопросов водоснабжения дачи или загородного дома целесообразно применять автоматические насосные станции или установки для автономного водоснабжения. Одно из верных и удачных решений – это применение современной автоматики для насосов Пампэла. Эта автоматика для электрических насосов  — достаточно проста и очень удобна в использовании и в установке потребителями.

Использование такого устройства, как автоматика для водоснабжения “Пампэла”, позволяет осуществить достаточно надежное водоснабжение дачи даже при плохом недостаточном напряжении в вашей электрической сети, а также продлить время службы агрегатов системы водоснабжения и трубопроводов, соответственно увеличиваются сроки службы бытовой техники и различных установок, служащих для фильтрации и очистки воды.

По своим функциям блок автоматики для насосов “Пампэла” — это реле давления (включает и отключает насос), защита насоса в случае отсутствия воды (“сухого” хода), режима неуправляемой работы при изношенном насосе, защита электронасосов по току и напряжению, плавный пуск, послеаварийный перезапуск.

Автоматика для насосов “Пампэла” соответствует всем требованиям Российских и международных стандартов, а по удобству использования и простоте конструкции, функциональности и надежности имеет характеристики лучше , чем аналогичные устройства применяемые при водоснабжении дачи или дома.

Автоматика для насосов Пампэла ВиСтан-3

Используется для работы с вибронасосами при водоснабжении на даче, садовом участке, имеется возможность плавного изменения расхода воды.Вибронасос+ВиСтан-3- это «городское» водоснабжение на даче. Эксплуатация и установка не потребует каких-то специальных навыков и помощи профессионалов.С помощью ВиСтан-3 возможно регулировать плавно подачу воды экономной тонкой струей (что принципиально важно при отсутствии канализации) это позволяет организовать автоматическое водоснабжение из бочек или емкостей.Подробнее…

Автоматика для насосов Пампэла КИВ1 А3

Используется с любыми поверхностными самовсасывающими  и скважинными центробежными насосами в системах без гидроаккумулятора (с мощностью насосов не превышающей 1.5 кВт)Автоматика для насосов модификации КИВ1 А3- используется с поверхностными центробежными и скважинными насосами в системах без гидроаккумулятора (с мощностью насосов не превышающей 1.5 кВт)Защита и автоматическое управление центробежными поверхностными и скважинными насосами с конденсаторным пуском с мощностью не превышающей 1,5 кВт. Блок автоматики для насосов КИВ1- А3 применяется для работы с насосами в системах без использования гидроаккумулятора. Подробнее…

Автоматика для насосов Пампэла КИВ1 Б3

Используется с поверхностными центробежными и скважинными насосами в системах с гидроаккумулятором (с мощностью насосов не превышающей 1.5 кВт).Автоматика для насосов модификации КИВ1 Б3- используется с поверхностными центробежными и скважинными насосами в системах с гидроаккумулятором (с мощностью насосов не превышающей 1.5 кВт)Защита и автоматическое управление центробежными поверхностными и скважинными насосами с конденсаторным пуском с мощностью не превышающей 1,5 кВт.Блок автоматики для насосов КИВ1 — Б3 предназначен для работы с насосами в системах с использованием гидроаккумулятора.Подробнее…

Автоматика для насосов Пампэла КИВ1 В3

Используется с поверхностными центробежными и скважинными насосами в системах с гидроаккумулятором (с мощностью насосов не превышающей 3 кВт).Защита и автоматическое управление центробежными поверхностными и скважинными насосами с конденсаторным пуском с мощностью не превышающей 3 кВт.Устройство КИВ1 — В3 предназначено для работы с насосами в системах с использованием гидроаккумулятора.Подробнее…

Автоматика для насосов Пампэла КИВ1 SQ

Используется с насосами GRUNDFOS серии SQ (с мощностью насосов до 3 кВт), в системах с применением гидроаккумуляторов.Защита и автоматическое управление центробежных скважинных электронасосов GRUNDFOS серии SQ с мощностью не превышающей 3 кВт. Устройство предназначено для работы с насосами в системах с использованием гидроаккумулятора

Сортировать по: названиюценепопулярности

Источник: https://water18.ru/avtomatika-dlya-nasosov

Автоматика для насоса без гидроаккумулятора

Автоматика для насосов водоснабжения без гидроаккумулятора

При устройстве водопровода в частных домах или коттеджах, учитывается несколько факторов:

  • необходимый объем потребляемой воды,
  • необходимое давление для обеспечения бесперебойного функционирования водопровода даже при максимальном расходе воды,
  • источник водоснабжения,
  • мощность насоса,
  • автоматика обеспечивающую бесперебойную работу всех систем.

Если источник может полностью обеспечить забор жидкости я насос уже установлен, то остается подобрать автоматическую систему регулировки и подачи в трубы воды.

Автоматика для насоса  делиться на три вида: базовая, усложненная и адаптивная

Базовая система

Самая простая автоматика и состоит из двух элементов:

  • датчик холостого хода. Отдельные конструкции насосов уже включает в себя этот элемент, он может быть поплавкового типа, либо встроенной непосредственно в схему аппарата;
  • датчика давления. Дает команду на включение или отключение двигателя при достижении в трубах определенного давления.

Для уменьшения скачкообразного давления в трубах при включении и включения насоса в таких системах производится обязательное включение гидр аккумулятора емкостью от 50 до 150 л. Гидр аккумулятор представляет собой герметичную емкость для закачки воды перед подачей в трубы водопровода. Работу этого аппарата можно понять из схемы, представленной на рисунке.

Схема работы гидробачка с резиновой мембраной. Существует разновидность с резиновой камерой.

Представляет собой более сложную конструкцию с установкой дополнительных датчиков контроля.

В систему дополнительно включаются функции:

  • Датчик потока, дает команду на отключение двигателя при снижении для определённого уровня давления в подающей трубе;
  • Защита сухого хода, отключает систему при работе насосов в холостом режиме;
  • Система перезапуска двигателя, запускает двигатель через определенное время в случае срабатывания реле холостого хода;
  • Обратный клапан, предназначен для удержания давления в трубах при неработающем насосе;
  • Предохранитель от гидроудара. Это устройство похоже на небольшую емкость — бачок с резиновой мембраной, которая воспринимает на себя резкие перепады давления;
  • Встроенные манометры или цифровые индикаторы контролирующие параметры работы водопровода;
  • Реле антицикличности, срабатывает при достижении определенного количества включения насоса в час. Это может произойти при возникновении утечки из трубы, когда насос превысит установленный лимит включений, реле переведет систему в аварийный режим;

При оборудовании водопровода предохранителем от гидроудара, автоматика для насосов водоснабжения работает без гидро аккумулятора. Такие системы автоматики для насоса без гидр аккумулятора по цене не превышают оборудованные бачком, а объем для монтажа занимают значительно меньше.

Схема монтажа системы контроля второго уровня представлена на рисунке.

Монтаж водопроводной системы с установкой датчиков давления и сухого хода.

Адаптивная система

Сюда можно отнести автоматические системы плавного регулирования оборотами насоса. Другими словами, в зависимости от потребности воды насос может изменять плавно свои обороты обеспечивая необходимый напор, плавно запуская и останавливая двигатель.

Адаптивная автоматика динамически регулирует напор

Этот прибор называется частотный преобразователь, и, хотя он является одним из самых дорогих систем — это одно из самых развиваемых направлений автоматической регулировки подачи воды.

Преимущества:

  • Простота монтажа, отпадает необходимость в дополнительных датчиках контроля и исполнительных механизмов.
  • Отпадает необходимость установки гидробачка.
  • Благодаря регулируемой мощности экономится электроэнергия.
  • Увеличивается ресурс двигателя и самого насоса.
  • Отпадает необходимость постоянного слежения за работой системы.
  • Обеспечивается сохранность оборудования из-за отсутсвия гидроударов.

Автоматику для насосов водоснабжения без гидроаккумулятора можно купить в любых дилерских центрах компаний производителей или интернет ресурсов набрав в поисковой строке необходимое название.

Преобразователь частотный Danfoss VLT Micro FS 51 0.37 Кvt 1-F

Однофазный, мощностью 400 Вт.

Частотный преобразователь серии VLТ небольших размеров, многофункциональный, надежный и удобный в монтаже и использовании. Имея сравнительную небольшую мощность прибор Micro Drive может собираться в различные конструкции из нескольких подобных приборов.

Для оптимизации энергопотребления потребителям привод насчитывается 100 различных параметров настроек и параметров. Все печатные платы с деталями надежно защищены от пыли и влаги специальной компаундной пропиткой. Имеется автоматическая принудительная вентиляция.

Имеющейся функцией рекуперации аппарат преобразует кинетическую энергию остановки двигателей в электрическую. Оборудован встроенным высокочастотным фильтром радиопомех.

Характеристики:

  • Вес 1,5 кг;
  • Длина, ширина, высота, мм — 215х190х100;
  • Степень защиты — IP20;
  • При определенной комплектации можно подключить стандартный асинхронный трехфазный двигатель.

Принципиальную работу регулятора частоты оборотов двигателя в зависимости от давления воды в системе и схему подключения можно посмотреть на представленном видео ниже.

Автоматика для погружного насоса «Пампэлла»

Ещё один вид автоматики, являющийся новинкой на рынке.

Схема подключения автоматики Пампела к глубин насосу без гидроаккумулятора. Контроллер изменяет обороты двигателя насоса в зависимости от давления воды в основной системе.

Все устройство автомата для глубинного насоса без гидроаккумулятора «Пампела» заключена в единый корпус цилиндрической формы. Цилиндрический корпус подсоединяется непосредственно к водопроводной системе через штуцер. Система обеспечивает бесперебойную подачу воды, автоматически включаясь при открытии крана и автоматически отключает при достижении определенного давления. Гарантийное число срабатываний 18 тыс. раз.

Одой из положительных качеств является встроенный стабилизатор напряжения, что очень удобно для удалённых от первичных источников электроэнергии в местах, например, дачах.
Электроника прибора выдерживает избыточное и пониженное напряжение, также в этом устройстве есть предохранитель от короткого замыкания. Плавный пуск увеличивает срок службы насоса.

Автоматику «Пампела» для насоса без гидроаккумулятора можно купить в специализированных дилерских центрах или в интернет — магазинах. Для этого достаточно набрать название прибора в поисковой строке.

Автоматика для насоса Пампэла КИВ1 А3

Назначение: для автоматического управления и защиты скважинных и центробежных насосов с однофазным конденсаторным двигателем мощностью до 1,5 кВт. Контроллер работает в системе водоснабжения без гидроаккумулятора. Допускаемая мощность прибора при подключении двигателей переменного тока — 1, 5 Квт. Вес 600 г. Бренд Pumpela, производство Россия.

Характеристика:

  • Поддержание давление в водопроводных трубах в заданных пределах;
  • Система плавного пуска и остановки насоса, что позволяет значительно продлить ресурс двигателя;
  • Система «Сухой ход», обеспечивает отключение двигателя насоса при отсутствии воды в заборе;
  • Защита от перегрева и перегрузки, останавливает насос при токовой перегрузке;
  • Защита от неуправляемой работы. Отключает при длительной работе на постоянном давлении в протоке водоснабжения;
  • Перезапуск при аварийном режиме.

Приобрести автоматику для насосов водоснабжения без гидроаккумулятора по низкой цене можно в специализированных дилерских центрах или в интернет — магазинах. В которых также можно получить консультацию специалиста.

Обзор и подключение автоматики к глубинному насосу без гидроаккумулятора можно посмотреть на представленном ниже видео.

Источник: http://themechanic.ru/avtomatika-nasosa-bez-gidroakkumuljatora/

Выбор автоматики для скважинного насоса

Автоматика для насосов водоснабжения без гидроаккумулятора

Иметь автономное водоснабжение на участке — это очевидное преимущество. Пользование водой со скважины будет действительно удобным, если установлена автоматика для насоса: она позволяет существенно упростить процесс добычи воды.

Установить автоматику для насосов водоснабжения своими руками не представляется трудоемким — для этого не требуется специальное техническое образование. Достаточно изучить, какой бывает автоматика для скважинного насоса, определить бюджет на решение данной задачи, изучить руководство по монтажу выбранной системы.

Следует отметить, что имеет смысл ставить именно глубинный насос с автоматикой. Для поверхностного, который используется для полива придомовой территории и огородных насаждений, автоматизация является неоправданными затратами — его не составит труда включить и выключить самостоятельно.

Сперва необходимо узнать, чем оборудован уже имеющийся в эксплуатации скважинный насос (или тот, который планируется приобрести). Многие производители изготавливают оснащение с определенной базовой защитой — от перегрева, от «холостого» (сухого) хода, также некоторые модели оборудованы поплавками.

Выбирать автоматику для дренажного насоса необходимо ориентируясь на уже имеющийся функционал. Дублирование функций ни к чему, тем более, оно приведет к удорожанию системы. Современная автоматика представлена тремя базовыми категориями — поколениями.

Оборудование 1 поколения

Оно устанавливается довольно быстро, поскольку состоит всего из трех элементов:

  • 1 эл. — блокиратор сухого хода — защищает мотор от перегревания, так как при перекачивании воды жидкость служит охлаждающим агентом для мотора, вырабатывающего энергию, и работа всухую приводит к быстрому перегреву и поломке глубинного насоса;
  • 2 эл. — гидроаккумулятор — работает как накопитель жидкости и является незаменимым элементом цепи;
  • 3 эл. — реле давления воды для насоса имеет встроенный манометр, с помощью которого и настраивают параметры срабатывания контактов.

Работает оборудование 1 поколения просто: когда начинается процесс расходования воды, снижается давление в гидроаккумуляторе. При снижении данного показателя до нижней грани реле передает сигнал двигателю на запуск закачивания, а при увеличении давления до верхней грани реле автоматически отключает скважинный насос.

Благодаря наличию гидроаккумулятора всегда остается определенный запас воды — это удобно при отключении электроэнергии.

Среди оборудования данной категории стоит выделить продукцию «Джилекс», в частности «Джилекс Краб». Оборудование «Джилекс» представляет собой не отдельные элементы системы, а цельный блок со встроенным гидроаккумулятором. Благодаря этому монтаж «Джилекс» становится еще проще — комплекс за несколько минут устанавливается на насосы для скважин.
Помимо «Джилекс» хорошо зарекомендовали себя такие системы как «Водолей» и «Акваробот Турбипресс».

Рис. 1. Пример автоматика —  насос «Джилекс Краб 50».

Оборудование 2 поколения

Такой автоматический насос для воды является более современным и компактным: он включает в себя собственно блок управления скважинным насосом и набор датчиков, расположенных внутри трубопровода. Оборудование 2 поколения работает без гидроаккумулятора. Правда, чтобы его подключить, требуются хотя бы минимальные знания электротехники.

В блоке управления погружным насосом реализована электронная навигация. Он принимает сигналы датчиков, что позволяет осуществлять управление электронасосами практически без личного участия. Данное оборудование состоит из двух элементов:

  • 1 эл. — электронный блок автоматики погружного насоса;
  • 2 эл. — датчики системы.

Поскольку гидроаккумулятора в системе нет, вода накапливается непосредственно в трубопроводе. При снижении давления установленный в нем датчик подает сигнал блоку управления, который запускает автоматический насос для воды, что, при помощи вибрационных движений, осуществляет забор воды. Когда напор доходит до нужной отметки, помпа приостанавливает свою работу.

Работа оборудования как 1, так и 2 поколения базируется на напоре воды. Но за счет электронного управления оборудование для глубинного водопровода данной категории имеет более высокую стоимость.

Рис. 2. Комплекс «Brio 2000-M»

Оборудование 3 поколения

Наиболее современной и, соответственно, наиболее эффективной является автоматика для погружного насоса именно этого класса.

 Схема работы данного оборудования для скважины принципиально отличается от работы техники предшествующих поколений: в отличие от них, забирающих воду в колодце всегда на максимальной мощности двигателя, новейшее оснащение имеет более тонкие настройки.

Датчики реагируют на количество забранной холодной воды из накопленного объема и на основании полученных данных регулируют мощность работы двигателя. Благодаря этому он полностью защищен от основной массы поломок, таких как перегрев от работы всухую либо сгорание обмоток в случае перепада напряжения.

Также особенностью данной системы, обслуживающей погружные насосы, является частотное преобразование тока: двигатель начинает и завершает работу плавно, что увеличивает срок эксплуатации техники.

Управляющий блок четко регулирует мощность работы, в связи с чем погружные насосы с автоматикой 3 поколения заметно экономят не только ресурсы двигателя, но и расход электроэнергии. Разумеется, стоимость такого погружного насоса с автоматикой выше, чем у предшественников, но окупаемость лучше.

Рис. 3. Автоматическая станция «Karcher BP3»

 Для подключения такого оборудования понадобятся хорошие знания в области электротехники, но если в своих силах есть сомнения — лучше пригласить специалиста.

На каком блоке автоматики для погружного насоса остановить свой выбор — это зависит от личных предпочтений, а также от финансовых возможностей. И, напротив, совершенно не имеет значения, насколько глубокий канал используется в скважине. Выбор велик: от простейших механических систем до сложных – «умных» электронных.

Советуем почитать: Скважинный адаптер

Возможно вам также будет интересно почитать: Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Источник: https://oburenie.ru/nasosy/avtomatika-dlja-nasosa.html

7 мифов о гидроаккумуляторах

Автоматика для насосов водоснабжения без гидроаккумулятора

Разберем семь наиболее часто встречающихся мифов о гидроаккумуляторах и их функциональных возможностях.

Миф 1. Гидроаккумулятор предназначен для поддержания постоянного давления в системе водоснабжения

Такую фразу можно достаточно часто найти в описаниях гидроаккумуляторов. Вариации – гидроаккумулятор создает постоянное давление и т.п.

Начнем с того что мембрана (резиновая груша) в металлическом корпусе никакое давление, ни постоянное, ни «переменное» создать просто не в состоянии. Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе.

Единственное, о чем можно говорить, так это о том, что гидроаккумулятор, в отсутствие расхода воды, поддерживает созданное в нем давление и способствует его плавному снижению с началом водоразбора и плавному повышению после закрытия всех кранов. Т.е. без него давление изменялось бы мгновенно, а с ним изменяется плавно, за счет изменения гидравлического объема путем растяжения-сжатия мембраны.

В этом и есть основный смысл его использования. Для корректного функционирования системы с вездесущим реле давления требуется именно плавное изменение давления, что и обеспечивается с помощью гидроаккумулятора.

Говорить о постоянном давлении в стандартной системе с реле давления и гидроаккумулятором вообще не приходится. Весь смысл функционирования такой системы сводится к тому, что давление постоянно изменяется, за счет чего и автоматизируется работа насоса с помощью реле давления.

Постоянное давление может быть только при неизменном расходе, но как только расход воды изменяется (открыли или закрыли дополнительный кран) давление мгновенно изменяется. Все что может сделать гидроаккумулятор — это задать системе инерционность, что от него собственно и требуется.

Постоянного давления в системах с переменным расходом возможно достичь только при использовании преобразователя частоты, когда скорость вращения насоса изменяется в зависимости от расхода воды.

Миф 2. Чем больше объем гидроаккумулятора, тем лучше

Тем лучше для чего? Для самого гидроаккумулятора, для надежности системы, для насоса? Гидробак большого объема стоит дороже, занимает больше места, стоимость замены мембраны выше. Одни минусы.

Но определенная логика в утверждении есть и заключается она в следующем: чем больше объем гидробака, тем реже будет включаться насос. А чем реже включается насос, тем дольше он проработает, так как ресурс будет сохраняться (режим пуска электродвигателя самый напряженный – скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

Однако с другой стороны логично предположить, что есть определенный предел по объему гидроаккумулятора, на котором необходимо остановиться. Ведь никому не приходит в голову покупать для частного дома гидроаккумулятор объемом в тысячи литров. Хотя с таким баком насос может включиться всего один-два раза в день или вообще не включиться. Не забудьте, что полезный объем гидроаккумулятора составляет около 30%.

Заблуждение состоит в том, что даже если мы уменьшим количество включений насоса в час в два раза (увеличив объем гидроаккумулятора), насос не прослужит в итоге в два раза дольше. Даже зная количество включений в час мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно также если вы используете насос только полгода, например, в дачный сезон, не нужно рассчитывать, что насос прослужит в два раза дольше чем у соседа, который пользуется насосом круглый год.

Производители двигателей не дают определенного лимита включений/выключений на весь срок эксплуатации, после которого двигатель выходит из строя или требует ремонта. На ресурс двигателя влияют общее время работы и тепловой режим.

Но при этом действительно важно, чтобы количество кратковременных включений насоса в час не превышало, указанных производителем, значений (эти данные есть в технической документации на насос). Это и есть основной критерий, по которому подбирается объем гидроаккумулятора.

А если насос снабжен устройством плавного пуска, то и количество этих самых пусков может быть увеличено. Т.е. объем гидробака можно уменьшить.

Миф 3. Все гидроаккумуляторы одинаковые. Если нет разницы, зачем платить больше?

Если обратить внимание только на внешний аспект, то с данным утверждением сложно не согласиться. Если мы говорим о стандартных гидробаках со сменной мембраной, то внешне они действительно похожи друг на друга как близнецы-братья.

Но как часто бывает, самое важное – внутри. Хотя у гидроаккумуляторов действительно простое устройство, но даже здесь есть место для нюансов. Именно поэтому в одних гидробаках уходит воздух, и мембрана выходит из строя через год-два, а другие держат давление и служат гораздо дольше.

Подробнее об отличии дорогих и дешевых гидроаккумуляторов.

Миф 4. Гидроаккумулятору необходима установка воздухоотводчика

Система водоснабжения (не путать с системой отопления) без проблем обходится без воздухоотводчика. Воздушные пузырьки при правильно проложенных трубах удаляются через кран во время водоразбора. А при неправильно проложенных трубах (с возможностью образования воздушных карманов) воздухоотводчик дело не спасет.

Отметим, что реле давления могут работать и с воздушной средой (например устанавливаться на компрессорном оборудовании).

Установить воздухоотводчик можно для самоуспокоения, но реального эффекта это не дает.

Миф 5. Все гидроаккумуляторы синего цвета

Помогая покупателю сориентироваться в многообразии расширительных баков, большинство производителей действительно выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) именно синего цвета. Работает стандартная цветовая ассоциация, в чем нет ничего плохого.

Однако гидроаккумулятор окрашен только снаружи, поэтому нет никаких технологических проблем для изменения цвета.

Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут с ними в комплекте). Производители насосного оборудования самостоятельно не выпускают расширительные баки и закупают их у специализированных предприятий. В целях маркетинга эти баки могут иметь не только другой шильд, с названием отличным от оригинального (что сегодня не редкость), но и другой цвет. По желанию заказчика производитель гидроаккумуляторов может их на заводе окрасить в любой цвет.

Например, Grundfos долгое время использовал гидроаккумуляторы зеленого цвета, у Pedrollo встречались красные баки, а DAB использовал белые. Причем даже разные партии товаров могли быть разного цвета. Иногда выбор цвета гидроаккумулятора зависит от общей цветовой гаммы производителя насосов.

Сам цвет никоим образом не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

Поэтому, если у вас вышел из строя, допустим, зеленый гидробак от станции Grundfos, нет смысла искать бак аналогичного цвета.

Безусловно, синий цвет является самым распространенным на рынке гидроаккумуляторов, но не единственным.

Миф 6. На зиму из гидроаккумулятора необходимо не только сливать всю воду, но и спускать воздух

Действительно, если вы планируете еще попользоваться своим гидроаккумулятором в следующем году, то слить воду из бака необходимо. Однако спускать воздух после слива воды нет никакой необходимости. Мембрана сильно сжимается под давлением воздуха и выдавливает всю воду.

Есть мнение, что мембране легче в свободном состоянии и лучше и её на зиму снять. Не споря и даже не принимая во внимание трудозатраты, приведем лишь один важный контраргумент.

Все гидроаккумуляторы поступают в продажу с предварительной заводской закачкой воздуха, которая сильно деформирует (сжимает) мембрану, поскольку в неподключенном состоянии нет противодавления воды. В таком виде новый бак может храниться не один месяц, а то и год, пока не найдет своего хозяина.

tepliysezon.com

Автоматика для скважины — основные виды, принцип работы и схемы подключения

Для подачи воды в дом от скважинного либо колодезного источника необходимо напорное оборудование. Наиболее часто используют погружные модели, поскольку они просты в эксплуатации и неприхотливы. Для самостоятельной сборки водоснабжающей системы необходимо иметь представление о схеме и особенностях подключения погружного насоса, чтобы он функционировал корректно.

Блок: 1/4 | Кол-во символов: 367
Источник: https://StrojDvor.ru/vodosnabzhenie/podklucenie-skvazinnogo-nasosa/

Вступление

Для начала, покажу два варианта водоснабжения дома с погружным насосом, о которых пойдет речь.

Блок: 2/9 | Кол-во символов: 112
Источник: https://elesant.ru/schemy-elektromontazha/elektricheskie-skhemy-podklyucheniya-skvazhinnogo-nasosa

Определяем глубину

Предварительный поиск воды на территории частного дома выполняется способами геофизического исследования, оценивается расстояние залегания воды, её качество и количество:

  1. Способ вертикального электрического зондирования. Для определения глубины используется прибор, измеряющий сопротивление заземления.
  2. Способ отражения волн при сейсмическом воздействии. Такая разведка вначале выполняется рядом с дачным участком, затем на территории изыскания. Генерирующие волны достигают водоносных пластов, отличающихся от верхних глинистых и песочных, отражаются и считываются приборами.
  3. Разведка бурением. Эффективность способа высока, но стоимость ограничивает применение. Используют для выработок, обслуживающих поселки.

После бурения с помощью механического варианта устанавливается точная глубина скважины и уровень водоносного горизонта.

Веревка с грузом, на которой предварительно сделана метровая разметка, опускается в выработку до дна. По мерным засечкам на шпагате, над уровнем земли определяется глубина шахты. Затем шнур вынимается, и по размеру мокрой части можно судить о слое жидкости. Для более точного замера используется гибкая гидрогеологическая линейка с грузом.

Определение точной глубины водоносного слоя поможет подобрать правильную помпу требуемых параметров и подготовить материал для монтажных работ.

Чтобы выбрать аппарат нужной мощности и производительности, приобрести необходимое количество комплектующих, важно правильно определить глубину залегания водоносного горизонта.

Блок: 2/7 | Кол-во символов: 1513
Источник: https://WodaKachka.com/skvazhiny/oborudovanie/podklyuchenie-i-ustanovka-nasosa.html

Комплект скважинного насоса

Погружные насосы для удовлетворения бытовых нужд рассчитаны на работу в скважинах Ø 75-100 мм. Модели различают по мощности, силе напора, производительности и типу привода (однофазный, трехфазный).

Стандартная комплектация перекачивающего оборудования выглядит следующим образом: насос плюс кабель электропитания.

Такой компоновки бывает достаточно, если аппарат предполагается использовать на даче для полива сада и огорода.

Для организации водоснабжения дома устройства оснащаются пультом управления и дополнительным оборудованием:

  • блок автоматики;
  • манометр;
  • реле давления;
  • гидроаккумулятор;
  • обратный и сливной клапаны;
  • фильтрующие элементы;
  • узел защиты глубинного насоса;
  • стабилизатор электрического напряжения.

Пакет управления состоит из реле и набора датчиков, контролирующих состояние установки и позволяющих осуществлять ее работу в автономном режиме без участия человека.

Мембранный аккумулятор предназначен для выравнивания силы напора системы водоснабжения.

Датчик защиты и стабилизатор напряжения поддерживают работу механизма во время аварийных ситуаций, в числе которых:

  • низкий уровень воды в скважине;
  • обрыв фазы;
  • скачки напряжения;
  • короткое замыкание;
  • перегрузка или недогрузка насоса;
  • перегрев двигателя.

Блок: 2/7 | Кол-во символов: 1251
Источник: https://scvazina.ru/shema-podklyucheniya-skvazhinnogo-nasosa

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

Блок: 3/8 | Кол-во символов: 764
Источник: https://montagtrub.ru/avtomatika-dlya-skvazhinyi-vidyi-printsip-rabotyi-shema-podklyucheniya/

Подключение скважинного насоса без вспомогательного оборудования

Подключение скважинного насоса без вспомогательного оборудования.

Схема прямого подключения применима для сезонного пользования автономным источником. Нецелесообразно при редкой эксплуатации насосной станции устанавливать дорогостоящую автоматику. А при постоянном присутствии владельцев на загородном участке возникает ежедневная потребность в питьевой воде. Каждый раз производить запуск оборудования утомительно. Поэтому рассматриваемый вариант подходит для нечастого посещения дачи.

Безопасность использования оснащения скважины обеспечивается предварительным заземлением помпы, входящим в перечень обязательных мероприятий, сопровождающих монтаж. Главная заземляющая шина жилого строения, соединенная с контуром здания, является базой для подключения насоса.

Рекомендуется создать для питания помповой установки отдельную электрическую группу, оснащенную защитной автоматикой. Номинал электроники определяется мощностью силового агрегата. До 3000 Вт достаточно 10 А, для большей производительности потребуется 16 А.

При отсутствии вспомогательного оборудования для подключения глубинного насоса к сети напряжением 220 В используется отдельная розетка с контактом заземления. Для соединения с питанием применяется электрический кабель, защищенный заземляющей жилой.

Блок: 3/7 | Кол-во символов: 1336
Источник: https://VodaSovet.ru/nasos/shema-podklyucheniya-skvazhinnogo-nasosa

Как подсоединить помпу к скважине и водопроводу

Система водоснабжения с погружным насосом

Перед монтажом погружного насоса требуется тщательная очистка скважинной шахты. Для этой цели, используя временную помпу, выкачивают из колонны жидкость, пока не удалится весь песок и примеси. Чтобы защитить напорное устройство от гидравлического удара, нужно установить на него невозвратный клапан.

Подключение насоса к скважине проводится в такой последовательности:

  1. Монтируют трубопровод. При подключении насоса к жесткой трубе между ней и главной магистралью, передающей воду к потребителю, лучше вставить небольшой отрезок гибкого шланга для погашения вибрации электромотора.
  2. К аппарату подсоединяют трос, электрический провод, шланг.
  3. Устройство плавно опускают в скважину.
  4. Когда насос достигнет дна, его поднимают на полметра-метр.
  5. Трос жестко закрепляют, кабель подключают к электросети, шланг подсоединяют к остальной системе и укладывают в крепежные каналы.

На устье скважины следует установить крышку, чтобы предотвратить попадание в шахту грязи и посторонних предметов.

Блок: 2/4 | Кол-во символов: 1073
Источник: https://StrojDvor.ru/vodosnabzhenie/podklucenie-skvazinnogo-nasosa/

Основные функции блоков автоматики для насосов

Колодцами и скважинами оборудовано большое количество загородных участков. Владельцы стремятся иметь автономный источник воды. Чаще это технический ресурс, который используется для полива. Но и в качестве питьевой такую воду применяют достаточно активно. По химическому составу она может значительно превосходить водопроводную воду, особенно если забор осуществляется с большой глубины.

Схема работы автоматики для насосов водоснабжения и скважины по эффективности не уступает центральным системам.

Для того чтобы процесс был оптимальным в техническом отношении и удовлетворял требованиям, многие предпочитают купить автоматику для скважинного насоса.

По функциональности механизмы можно разделить на два вида:

  • регулирующая подачу воды автоматика;
  • защитная система.

Регулирующие механизмы позволяют настроить необходимый поток. При поливе – более интенсивный, для бытовых нужд, в том числе и для подачи на нагревательные и бытовые приборы, – меньшей силы.

Защитный механизм предупреждает поломку агрегата в случае значительного перепада напряжения. В ситуациях, когда уровень воды изменился, выкачка невозможна, при включении осуществляется сухой ход.

Хорошо налаженная схема работы скважины и автоматики для насосов водоснабжения по эффективности функционирования не уступает центральным системам и даже в некотором отношении превосходит их. При пользовании индивидуальным источником исключаются перебои и отключения, затраты на электроэнергию меньше, чем оплата за количество потребленной из центральной системы снабжения воды. В тех случаях, когда возможно применение в качестве питьевой, перевес становится еще более значительным.

По функциональности автоматика делится на регулирующую подачу воды и защитную.

Блок: 3/17 | Кол-во символов: 1750
Источник: https://hozsektor.ru/avtomatika-dlya-nasosa-foto-video-vidy-pravila-ustanovki-i-nastrojki

Возможные ошибки при подсоединении оборудования

Виды обратных клапанов

Поломки насоса не избежать при неправильно определенной высоте его подвеса. Если установить слишком низко, в помпу попадут мелкие камешки либо песок. Если, наоборот, чересчур высоко, может засосать воздух. Пренебрежение установкой невозвратного клапана оказывает негативное влияние на напорное устройство. В такой ситуации при каждом запуске он вначале заполняет водой вертикальную трубу, а после отключения на него действует гидроудар.

При увеличении высоты подъема воды возрастает сила удара, поэтому урон, который наносится насосу, будет больше.

Также не рекомендуется и слишком маленькое сечение водоподающей трубы. Эксплуатационный период останется без изменений, но на производительности это плохо скажется. Не установленная электрозащита, особенно в областях с перепадами напряжения, может стать причиной выхода из строя насоса.

Подключение электрических приборов лучше делать через стабилизаторы, а сложное и дорогое электрооборудование – через специальные станции управления и защиты. Сечение электропровода должно быть достаточным, в противном случае время работы мотора значительно уменьшится.

При неправильной установке автоматики и контрольно-измерительных приборов, а также подсоединении напорного оборудования к скважине неизбежна авария в системе. Если вы мало разбираетесь в теме, лучше доверить работу профессионалам.

Блок: 4/4 | Кол-во символов: 1407
Источник: https://StrojDvor.ru/vodosnabzhenie/podklucenie-skvazinnogo-nasosa/

Схема как подключить своими руками

Для безаварийной и долгосрочной эксплуатации автономного водоснабжения установка системы автоматического контроля за работой оборудования обязательна.

Установленное в техническом помещении дома оборудование включает:

  1. Гидроаккумулятор. Мембранный бак используется для поддержания давления в системе водоснабжения, которое должно быть на уровне 3,5 атмосфер. При полном гидробаке вода расходуется в течение 3–4 часов, не допуская частого включения скважинной помпы. Он предохраняет систему водоснабжения от гидроударов, способных разорвать трубы.
  • В корпусе изделия находится камера из гигиенической резины для воды с напорным клапаном, а остальная часть бака заполнена воздухом, который через пневмоклапан с помощью компрессора создает давление. К гидробаку подключается магистраль от погружного насоса, по которой вода поступает в водяную камеру.
  • Принцип работы основан на поддержании давления в камере для воды с помощью воздуха. При расходе воды и снижении давления в системе включается скважинный агрегат, и вода подается в камеру.
  1. Шкаф с электронными и релейными приборами управления и защиты оборудования, которые через поставленные датчики контролируют работу автономного водоснабжения.
  • В помпе установленные мини-блоки контролируют насос и при увеличении нагрузки низкого уровня водоносного горизонта и нагрева однофазного двигателя через реле отключают агрегат.
  • Датчики расположенные в трубопроводе, контролируют номинальное давление жидкости. При его снижении через электронную систему включается аппарат, заполняя камеру водой.
  • Если давление не устанавливается до нормативного, необходимо произвести настройки реле.

Блок: 6/7 | Кол-во символов: 1661
Источник: https://WodaKachka.com/skvazhiny/oborudovanie/podklyuchenie-i-ustanovka-nasosa.html

Схема подключения скважинного насоса

Подробная схема подключения выглядит следующим образом.

Рис. 5 Схема соединений при организации системы водоснабжения с погружным скважинным насосом

  1. Насос глубинный скважинный. Обычно используется модели с центробежным принципом действия. Такие устройства имеют высокий КПД и позволяют поднимать воду со значительных глубин в зависимости от количества нагнетающих давление рабочих колес.
  2. Гидроаккумулятор емкостью не менее 50 л. Поддерживает в водопроводной системе постоянное давление и предохраняет ее от гидроударов.
  3. Обратный клапан 1″ (может быть с сетчатым фильтром) удерживает воду в системе, облегчая запуск электронасоса.
  4. Два последовательно соединенных 5-ходовых фитинга. Основной элемент сантехнической арматуры, предназначенный для подключения нескольких устройств с различным диаметром и видом резьбового соединения.
  5. Реле давления с внутренней или наружной резьбой. Основной элемент для обеспечения автоматической работы системы водоснабжения. Осуществляет подключение скважинного насоса и его отключение.
  6. Фильтр тонкой очистки воды 5SL или 10SL со сменными картриджами.
  7. Датчик сухого хода. Подсоединение скважинного насоса к автоматике в отличие от других видов (колодезных, дренажных с поплавковым выключателем) требуют защиты от работы в пространстве без воды, охлаждающей их двигатель.
  8. Аксиальный манометр.
  9. Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
  10. Заглушки на свободные выводные отверстия в 5-ходовых фитингах на 1″ и 1/4″
  11. Запорный шаровый кран на 1″, перекрывающий подачу воды в дом
  12. Металлопластиковая муфта 32х1″ Ш и муфта металлопластиковая 32х1″ ЦШ.
  13. Армированная металлопластиковая труба 32х1″.
  14. Угловой патрубок размером 32х1″ Г.
  15. Соединительная муфта диаметром 1″ ШШ.
  16. Армированный соединительный шланг угловой 1″х800 высокого давления.
  17. Воздухоудалитель с краном Маевского или заглушкой 1″. Служит для регулировки давления в гидроаккумуляторе.
  18. Соединение быстроразъемное 1″ (американка).
  19. Система слива воды: состоит из штуцера 3-х выводного и шарового крана 1” РГШ.
  20. Стабилизатор электрического напряжения. Устройство обеспечивает стабильную работу системы водозабора и предохраняет насос.
  21. Скважинный оголовок. Защищает скважину от попадания грязи и мусора, служит опорой для крепления насоса.
  22. Термоусадочная муфта.
  23. Стальной трос для крепления электронасоса к оголовку.
  24. Специальный водоустойчивый кабель для подвода напряжения питания к погружному скважинному электрическому насосу.
  25. Металлопластиковые финтинги и трубы, ведущие в дом.

Схема подключения насоса для скважины не слишком сложна, поэтому работы можно сделать своими руками при помощи недорогого инструмента. Для запуска понадобится простейшая автоматика в виде реле и гидробака. Применение высокотехнологичных устройств управления упростит задачу установки и повысит удобство пользования системой, правда цена таких приборов довольно высока.

Советуем почитать: Погружной скважинный насос

Блок: 3/3 | Кол-во символов: 2939
Источник: https://oburenie.ru/nasosy/skhema-podklyuchenija-skvazhinnogo-nasosa.html

Автоматика для подключения скважинного насоса

Для автоматической непрерывной работы водозаборной системы необходимо наличие устройств, следящих за порядком подачи воды. Промышленность выпускает широкий ассортимент приборов для выполнения этих функций от простейших механических датчиков до сложных электронных блоков с индикаторными панелями управления. Условно все эти устройства можно разделить на несколько категорий.

Автоматика первого поколения

К простым приборам управления работой насосного оборудования относят реле давления и гидроаккумулятор. Установка и подключение насоса в скважине требует дополнительного использования датчика сухого хода, для контроля работы и настройки необходим манометр.

Рис. 1 Основные приборы для автоматизации водоснабжения

Автоматические устройства 2- го поколения

Данные устройства представляют собой собранные в одной коробке датчики и электронные схемы. Устройство устанавливается в любом месте водопроводной магистрали, может работать самостоятельно или с гидроаккумулятором.

Рис. 2 Блоки управления 2-го поколения

Блоки управления 2-го поколения могут иметь встроенные датчики и выполнять следующие функции:

  • реле давления;
  • прибор защиты от сухого хода сухого хода;
  • устройство отслеживания протока;
  • встроенный обратный клапан;
  • индикаторы состояния;
  • гаситель гидроударов;
  • манометр;
  • автоматический перезапуск;
  • антицикличность;
  • плавный пуск.

В таких устройствах нет возможности регулировать давление, поэтому их приобретение для замены приборов 1-го поколения имеет ограничения.

Рис. 3 Схема подключения Grundfos PM1 — PM2 к скважинному насосу

Автоматика 3-го поколения

Высокотехнологичная система управления работой насосного оборудования, по стоимости превышает автоматику 2-го поколения.

Блоки управления электронных устройств 3-го поколения имеют функцию частотного преобразования питающего напряжения насоса — это позволяет регулировать скорость вращения вала его электродвигателя. Система работает с привязкой к потреблению воды: чем больше расход, тем быстрее вращается вал электродвигателя и соответственно повышается давление и подача воды потребителю, и наоборот. Это позволяет всегда поддерживать в системе постоянное давление и напор (основное преимущество автоматики 3 -го поколения) и избежать резких циклов включения — отключения электронасоса.

Рис. 4 Блок ESPA с частотным преобразователем и схема его подключения

Блоки управления можно монтировать в любом месте магистрального водопровода, для их установки не требуется гидроаккумулятор. Они являются незаменимыми устройствами в системах полива и других, где требуется поддерживать постоянный напор в течение длительного времени.

Блок: 2/3 | Кол-во символов: 2636
Источник: https://oburenie.ru/nasosy/skhema-podklyuchenija-skvazhinnogo-nasosa.html

Особенности подключения гидроаккумулятора к скважине

В статье не однажды упоминался гидроаккумулятор (он же гидробак, мембранный бак). В целом назначение данного элемента системы водоснабжения понятно, но роль его настолько важна, что вопрос требует более детального рассмотрения.

Принцип работы бака выглядит следующим образом:

  • вода поступает в мембрану, свободный газ сжимается, увеличивая давление на растянутую резину;
  • бак наполнился – реле отключает насос;
  • после открытия крана давление падает, реле вновь включает насос и доводит показатель давления до необходимой величины.

Описанная выше работа мембранного бака прямо указывает, что основным видом автоматики для скважинного насоса с гидроаккумулятором является реле контроля давления. Тандем мембранного бака и реле в значительной степени увеличивает срок эксплуатации насоса, так как обеспечивается защита от гидроудара при запуске насоса, а также сокращается частота включений – небольшое количество воды подается из бака.

При подключении гидроаккумулятора к скважине большое значение имеет установка обратного клапана. Основная его функция – не дать воде обратно уйти в скважину. Монтируется клапан на насос в месте его соединения с трубой подачи. Способ крепления – резьбовой. Резьба нарезается на крышку насоса. Монтаж системы имеет жесткую последовательность: вначале устанавливается клапан, затем подключается гидроаккумулятор.

Установка обратного клапана при подключении гидроаккумулятора к скважине имеет ключевую роль.

На заметку! В условиях нестабильного пополнения водного пласта стоит приобрести для насоса с гидроаккумулятором автоматику с функцией поиска воды (автоматическая перезагрузка) после срабатывания защиты от сухого хода.

Блок: 6/17 | Кол-во символов: 1699
Источник: https://hozsektor.ru/avtomatika-dlya-nasosa-foto-video-vidy-pravila-ustanovki-i-nastrojki

Из каких частей состоит автоматический блок

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

  1. Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
  2. Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение – поддержка напора и компенсация гидроударов в системе.
  3. Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

  1. все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
  2. существенно расширены выполняемые функции;
  3. настройка параметров производится электронным способом;
  4. многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

  • Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
  • Защиту обмотки от холостого хода.
  • Возможность тонкого регулирования настраиваемых параметров.
  • Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
  • Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
  • Плавный пуск, увеличивающий срок службы насосного агрегата.
  • Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10  Модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

  • Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
  • В модуле отсутствует гидроаккумулятор – в нем нет необходимости, так как водоподача происходит плавно без скачков.
  • В водопроводе всегда поддерживается постоянный напор.
  • На 30 – 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины – преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

  • Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
  • Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Блоки автоматики 3-го поколения

  • При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
  • Упрощается процедура контроля, диагностики, настройки и управления.
  • За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

  • Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
  • Работоспособность приборов сильно зависит от напряжения в сети.
  • Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

Блок: 6/8 | Кол-во символов: 3733
Источник: https://montagtrub.ru/avtomatika-dlya-skvazhinyi-vidyi-printsip-rabotyi-shema-podklyucheniya/

Виды автоматики для насоса без гидроаккумулятора

Организовать качественное водоснабжение из скважины или колодца можно также без наличия в системе мембранного бака. Основное условие – высококачественный насос, технические характеристики которого будут соответствовать условиям функционирования агрегата. Важно также подобрать автоматику для глубинного насоса, которая позволит поддерживать в системе постоянное давление воды: реле давления и защиту от перепадов напряжения.

Действие водоснабжения без аккумулятора можно описать следующим образом:

  • при открывании крана датчики и реле реагируют на изменение давления и автоматически включают насос, который подает воду непосредственно из скважины или колодца;
  • закрытый кран способствует стабилизации давления, которое фиксируется контролирующей автоматикой, и насос выключается.

При каждом пользовании системой водоснабжения, даже если необходим минимальный объем жидкости, включается насос. Именно этот момент более всего влияет на фактор износа – насос быстрее выходит из строя, чем агрегат, имеющий в системе гидроаккумулятор.

Правильно подобранная автоматика способна организовать качественное водоснабжение и без гидроаккумулятора.

К положительным характеристикам водоснабжения без мембранного бака стоит отнести следующее:

  • простоту схемы подключения насосов. Основные элементы – насос и автоматика;
  • небольшие размеры устройств;
  • доступную цену системы в целом;
  • возможность подавать воду под большим (в сравнении с системой, оснащенной мембранным баком) напором.

Защитная и регулирующая автоматические защиты насоса без гидроаккумулятора обеспечат длительную его работу без поломок в том случае, если система будет использоваться со средним или низким уровнем интенсивности, например, семьей из 2 человек.

Блок: 7/17 | Кол-во символов: 1745
Источник: https://hozsektor.ru/avtomatika-dlya-nasosa-foto-video-vidy-pravila-ustanovki-i-nastrojki

Полезное видео

Пошагово от А до Я:

Еще один подробный процесс:

Блок: 7/7 | Кол-во символов: 64
Источник: https://WodaKachka.com/skvazhiny/oborudovanie/podklyuchenie-i-ustanovka-nasosa.html

Схема подключения реле давления РД5 и защиты LP 3

Датчик защиты LP/3 применяется в автономных системах водоснабжения и служит для отключения оборудования при отсутствии ресурса в подводящих магистралях. При этом срабатывание происходит в процессе открытого водозабора при падении силы напора ниже установленной границы. В результате предотвращается риск поломки агрегата в случае работы механизма без воды («сухого хода»).

Автомат является двухконтактным реле коммутации цепей электропитания, срабатывающим при изменении режима подачи воды. В начальном положении группа контактов прибора разомкнута.

Для запуска датчика необходимо нажать кнопку на корпусе и удерживать ее 3-5 секунд в этом положении. Происходит соединение с цепью, и контроллер не препятствует работе насоса. В случае снижения давления жидкости до 0,05 бар (заводская настройка) регулирующее устройство приостанавливает работу оборудования.

Схема подключения реле давления РД5 и защиты LP 3

Датчик подсоединяется к напорной магистрали после реле давления и перед первым сантехническим прибором. Место установки регулятора должно гарантировать свободный доступ для настройки и обслуживания.

Монтаж электрической части автомата выполняют только на отключенном оборудовании. Подсоединение кабеля проводят в строгом соответствии приведенной схеме (см. паспорт).

Если значение рабочего тока насоса больше 10 А, то реле рекомендуется устанавливать через магнитный пускатель. Запрещается использование прибора без защитного кожуха и в помещениях с высокой влажностью. Наличие заземляющей шины обязательно.

Регулировка границ срабатывания должна проводиться в следующем порядке:

  • отключить датчик от электросети;
  • снять защитный кожух;
  • вращением гайки малой пружины увеличиваем или снижаем порог запуска насоса;
  • накручивая или ослабляя большую пружину, регулируем отключение агрегата по «сухому ходу».

Реле давления устанавливают перед датчиком защиты и после гидроаккумулятора в предназначенное и подготовленное на заводе отверстие. Электрическую часть подключают при отсоединенном питании к клеммам, расположенным под крышкой прибора.

Начальную настройку приспособления выполняет производитель оборудования. Если по каким-либо причинам она не соответствует местным условиям, то можно провести регулировку самостоятельно.

Для этого снимаем кожух датчика и при помощи гаек на большой и малой пружинах регулируем параметры включения и отключения насоса. Всю процедуру настройки автомата на заданное давление выполняют с использованием манометра, входящего в комплект поставляемого оборудования.

Блок: 7/7 | Кол-во символов: 2551
Источник: https://scvazina.ru/shema-podklyucheniya-skvazhinnogo-nasosa

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном

isanshop.ru

Автоматический насос (автомат) для воды

На чтение 7 мин.

Насосное устройство является главным решением в вопросе водоснабжения частного дома. При наличии скважины такой прибор способен обеспечить водой всех членов семьи и сантехнические приборы. Причем в расчет берутся не только технические характеристики, функциональность устройства, но и степень автоматизации.

Автоматический насос для воды не требует постоянного контроля, а его включение производится при открытии крана. Такие приборы дают постоянный равномерный напор и более экономно расходуют электричество. С их помощью домашний водопровод фактически выходит на уровень городской линии водоснабжения.

Особенности автоматических насосных аппаратов

Классификация автоматических устройств довольно широка. Водяной насос с автоматикой разделяется по ряду критериев:

  • размещения относительно скважины или колодца;
  • целевое назначение;
  • используемые в конструкции узлы и материалы;
  • производительность и напорный показатель;
  • частота подачи и ее стабильность;
  • длина сетевого кабеля.

Автоматическая насосная установка Grundfos SCALA2Автоматическая насосная установка Grundfos SCALA2Автоматическая насосная установка Grundfos SCALA2

К сегменту автоматических аппаратов относится фактически любой электронасос, на базе которого используется контрольная автоматика. В плане конструкции и выполняемых функций все автоматическое оборудование делиться на несколько типов. Но, независимо от типа, все приборы работают на схожем принципе.

Как работает реле давления?

Наиболее простым вариантом автоматического оборудования для насосных аппаратов является регулятор давления. Состоит устройство из двухпозиционного реле и переходника под трубопровод. Некоторые модели дополняются манометром для внешнего контроля над прибором.

Реле давления эффективно работает с гидроаккумулятором. Установленный на насосы, гидроаккумулятор отвечает за выравнивание давления во всей линии трубопровода. Состоит гидравлический бак из двух камер, разделенных мембраной. При поступлении жидкости в нижнюю камеру бака, мембрана растягивается. А в случае, когда жидкость выходит, стягивается назад, толкает жидкость дальше и напор в трубе не ослабевает. За счет гидроаккумулятора во всей магистрали поддерживается одинаковый показатель давления.

Реле рассчитано на две основных функции. Первая функция отвечает за крайнее нижнее положение мембраны. Если мембрана полностью расслаблена, значит воды в баке почти не осталось и давление в системе падает. Реле посылает сигнал, и сразу происходит включение насоса.

Когда мембрана переходит в крайнее верхнее положение, давление в линии повышается. При этом снова срабатывает реле и происходит отключение насосного устройства. В большинстве моделей положение «включение» и «выключение» настраиваются по желанию пользователя.

Реле давления является наиболее примитивным способом автоматизировать насосы. С помощью такого прибора чаще всего производится автоматизация насосных установок для частного дома, где нет необходимости в сложных программах подачи и расхода воды.

Для более сложных процессов и устройств используются устройства более сложных конструкций.

Типы насосной автоматики

По наиболее общей классификации выделяется три типа автоматических устройств, рассчитанных на насосы для водоснабжения, водоотведения, циркуляционные варианты. Все они отличаются в плане конструкции и по степени автоматизации (количество обеспечиваемых автоматически процессов).

Блок автоматики для насоса Прима УА 04Блок автоматики для насоса Прима УА 04Блок автоматики для насоса Прима УА 04

Первый тип автоматических приборов

В эту категорию входят простые контрольные механизмы, рассчитанные исключительно на включение и выключение насосных устройств. Они устанавливаются на поверхностные насосы и погружной тип скважинных, колодезных, дренажных аппаратов. Также ними могут комплектоваться простые насосные станции и циркуляционные модели.

К таким приборам относятся:

  • поплавковые выключатели;
  • устройства, блокирующие агрегат на случай сухого хода;
  • реле давления.

Поплавковый выключатель представляет собой пластиковый поплавок, который используется с погружными вариантами скважинного, колодезного, дренажного аппаратов. Благодаря полой конструкции и небольшому весу, такое устройство постоянно плавает на поверхности и активируется по уровню воды. Пластмассовый поплавок соединен с переключателем. Если глубина источника падает ниже допустимой, переключатель активируется и насосы тут же отключаются.

Автоматизированный таким образом аппарат защищен от сухого хода, а также от максимального обмеления источника, если это не выгодно пользователю.

Блокиратор сухого хода отслеживает давления воды для насоса и заставляет устройство отключаться, если внутри рабочей камеры нет жидкости. Состоит прибор из пластикового корпуса, внутри которого расположены два контакта, подсоединенных к эластичной диафрагме. Когда электронасос заполняется жидкостью, вода давит на диафрагму, контакты смыкаются и устройство работает стабильно. Если давление не достаточное – контакты размыкаются и электромотор выбивает автомат.

Такое автоматическое оборудование переоснащает в насос автомат поверхностные скважинные насосы.

Что касается реле давления, то его принцип действия был описан выше. Стоит заметить, что преимуществами такого устройства является дешевизна и надежная конструкция.

Второй тип насосной автоматики

Второе поколение автоматики представлено боле сложными конструкциями и количеством выполняемых функций. Такие устройства, как правило, работают на основе электронной схемы и целого ряда датчиков. Датчики устанавливаются не только на насосный агрегат, но и на разных участках трубопровода, возле кранов и сантехники.

Автоматика защиты от сухого ходаАвтоматика защиты от сухого ходаАвтоматика защиты от сухого хода

В отличие от первого типа индикаторов, в таком оборудовании уже не используется гидравлический бак и другие дополнения, автоматика напрямую контролирует насосы. Когда включается один из кранов или начинается подача воды в сантехнические приборы, срабатывает один из датчиков. Сигнал передается на микросхему, а с ее помощью активируется помпа, постоянно подкачивающая воду до закрытия крана.

Особенностью таких электронных блоков является и универсальность. Один блок способен контролировать сразу несколько процессов, к которым относится:

  • аварийная деактивация насосного прибора в случае повышения температуры мотора или резких перепадов в сети;
  • регуляция температуры;
  • отслеживание уровня жидкости в рабочей камере и в источнике;
  • защита от холостого хода.

Но, несмотря на явные преимущества техники, есть здесь и пару недостатков. Электронные контрольные блоки очень чувствительны к условиям работы, отличаются высокой стоимостью и ремонтируются только в специальных мастерских.

Третий сегмент автоматических контроллеров

Последний тип устройств также представляет электронная автоматика. Но, в отличие от второго типа, эти приборы обладают сложной системой настройки и более тонко контролируют работу насосных аппаратов.

Таким блоком оборудуется автоматический напорный насос для многоэтажных домов и многосемейных квартир. Конечно, устройство можно установить и на домашний насос повышения давления, работающий на дачном участке или в частном дому. Но, как правило, стоят такие установки на порядок выше простой электроники и позволить их себе могут далеко не все.

Рассчитано устройство не на включение и выключение насоса, а на контроль работы двигателя аппарата. Электромоторы большинства моделей насосной техники могут работать в нескольких режимах, но их переключение не позволяет реализовать простая система управления. Это приводит к тому, что даже при небольшом расходе жидкости, аппарат включается на полную мощность и соответственно расходует больше электроэнергии, быстрее изнашивается.

Электронные блоки третьего поколения включают устройство ровно в той степени, которая необходима. При включении крана на несколько секунд, двигатель будет работать на 30-50 %, что сэкономит электричество и ресурс механизма.

Реле давления для насосовРеле давления для насосовРеле давления для насосов

Кроме того, электронные блоки третьего типа выполняют функции и двух предыдущих типов, включая регуляцию температуры, блокиратор сухого хода, защиту от перепадов напряжения. Дополняется набор индивидуальными алгоритмами работы, предусматривающими детальную настройку каждого режима работы.

Автоматические повышающие аппараты

Помимо дополнительной автоматики, которая устанавливается на насосную технику, есть и изначально автоматические модели насосов. Это, преимущественно, повышающий аппарат для отопительных контуров. Ручное управление в таких моделях не рационально, так как они напрямую врезаются в систему, со стабильной подачей жидкости. Но, и постоянная работа агрегата не целесообразна и требует высоких затрат электричества.

Автоматический повышающий насосАвтоматический повышающий насосАвтоматический повышающий насос

В этом случае автоматика изначально встраивается в прибор. Работают устройства на основе проточного датчика и электронной микросхемы. Вода в такой насос попадает через впускной патрубок, дальше поток усиливается посредством крыльчатки, и жидкость выталкивается в выпускной патрубок. Датчики потока устанавливаются либо на впускном патрубке, либо внутри рабочей камеры.

Когда поток в линии ослабевает, уменьшается давление и на датчик устройства. Сигнал с датчика попадает на микросхему и прибор включается. Режим работы и длительность включения выставляются специальным переключателем на корпусе устройства.

Основной задачей циркуляционных повысительных моделей является равномерное распределение температуры в контуре. Поэтому насосы такого типа часто дополняются термореле, которое срабатывает при понижении температуры на одном из участков.

Автоматическая система водоснабжения на основе насоса Патриот (видео)

nasosovnet.ru

Автоматика электронного управления подачи воды насоса без гидроаккумулятора

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

Автоматика для насоса с выбором режимов PC-58

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса PC-58. Р..

В наличии

2 560.00 р.

Автоматика для насоса ЭДД-1К

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 728.00 р.

Автоматика для насоса ЭДД-1КР

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 824.00 р.

Автоматика для насоса ЭДД-3

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса ЭДД-3. ..

В наличии

1 792.00 р.

Автоматика для насоса ЭДД-5К

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 472.00 р.

Автоматика управления насосом Brio 2000-M

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса Brio 20..

В наличии

2 050.00 р.

Автоматика управления насосом Brio Tank

Электронный блок автоматического управления и регулирования включения и выключения насоса Brio Tank ..

В наличии

3 850.00 р.

Автоматика управления насосом EASY PRESS-1M 1,5

Автоматический регулятор подачи воды и защиты от сухого хода EASY PRESS 1M 1.5, производство комп..

В наличии

5 986.00 р.

Автоматика управления насосом EASY PRESS-2M 2,2

Автоматический регулятор подачи воды и защиты от сухого хода EASY PRESS 2M 2,2, производства комп..

В наличии

6 059.00 р.

Автоматика управления насосом ESPA Pressdrive 05

Автоматический блок электронного регулирования подачи воды и защиты от сухого хода PRESSDRIVE 05 ..

В наличии

7 008.00 р.

Автоматика управления насосом ESPA Pressdrive AM

Автоматический блок электронного регулирования подачи воды и защиты от сухого хода Pressdrive AM ..

В наличии

6 643.00 р.

Автоматика управления насосом KIT 02 AM

Блок автоматического электронного регулирования подачи воды и защиты от сухого хода Kit 02 AM, пр..

В наличии

6 935.00 р.

Автоматика управления насосом Kit 07

Электронный блок контроля потока Hidrokinetics Kit 07 (4000000596), производство компании «ESPA G..

В наличии

7 373.00 р.

Автоматика управления насосом Mascontrol -1,5

Блок автоматического регулирования подачи воды и защиты от сухого хода Mascontrol-1,5 производств..

В наличии

7 891.00 р.

Автоматика управления насосом Mascontrol-2,2

Блок автоматического регулирования подачи воды и защиты от сухого хода Mascontrol-2,2 производств..

Нет в наличии

8 435.00 р.

Автоматика управления насосом Mondialpress

Блок автоматического регулирования подачи воды и защиты от сухого хода Mondialpress, производство..

В наличии

3 878.00 р.

Показано с 1 по 16 из 21 (всего 2 страниц)

Электронная автоматика протока воды для насосной станции

Электронная автоматика управления водяным насосом (погружным, скважинным, поверхностным)

Для автоматической работы насоса предназначен блок электронной автоматики (реле протока, контроллер), который при протоке воды (открытый водопроводный кран) включает водяной насос и при закрытии выключает. Они устанавливаются как с погружными так и поверхностными центробежными насосами и применяются с насосами станциями для повышения давления в частом доме, на даче, как в быту так и в промышленности.

Преимущества блока контроля потока:

  • Защита от сухого хода
  • Автоматический перезапуск
  • Не требуется гидроаккумулятор
  • Плавный пуск
  • Бесшумная работа
  • Не требуется обслуживания

nasos-dom.ru

Подключение и Виды +Фото и Видео

Серый блок для насосаБлок автоматики для насоса и регулировки давления. Блок автоматики (как еще называют реле давления) является своеобразным «мозгом» в системе водоснабжения. По обычной схеме управление насосом осуществляется благодаря командам от реле давления, которое устанавливают на трубопроводе.

В реле нужно настраивать всего два основных параметра: давление при включении насоса, и давление, при котором система отключается.

Эта схема используется для индивидуальных скважин, и автоматика в этом случае работает вместе с гидроаккумулятором (еще – мембранный бак), который предназначен для поддержания требуемого избыточного давления, компенсации ударов гидравлики и как небольшой запас воды.

Общие сведения

Очень важно произвести грамотную настройку реле по характеристикам насос и объемом мембранного бака. Для того, чтобы насос не использовался слишком часто, предел давления должен быть задан в средней рабочей зоне насоса по его характеристикам. Обычно значение пределов определяется в диапазоне 1,3-2,6 бар, при этом учитывается максимально допустимое количество включений насоса за определенный временной отрезок.

Принцип действия блока автоматики для насоса регулирования давления

Электронасос запускается посредством блока автоматики каждые 23-27 секунд после подключения к питанию (сети). Дальнейшие запуски происходят при появлении стартового давления, которое доступно после открытия крана. Если сравнивать с системой реле «давление-бак», остановка электрического насоса не зависит от давления в системе, а определяется снижением потока до минимально допустимого значения. Как только блок автоматики для насоса определяет это условие, он останавливает электрический насос с интервалом 5-12 секунд, хронометрирование направлено на уменьшение частоты срабатывания насоса при низком потоке.

Монтаж

  1. Смонтирован блок для насосаМожно вмонтировать манометр на любой из двух сторон блока автоматики с помощью крепежных винтов и кольцевого уплотнения. Когда вы выберете удобное расположение манометра, заглушите отверстие с противоположной стороны винтом без уплотнения. Далее устанавливаем бак автоматики строго вертикально в любой точке, которая расположена между насосной подачей и точкой водоразбора (то есть краном) так, чтобы наружная резьба была соединена с направлением выхода воды из насоса, а выходное боковое отверстие соответствовало направлению воды в трубопроводе. После всех манипуляций удостоверьтесь в том, что гидравлические соединения герметичны. При использовании электрического насоса с допустимым давлением выше 10-ти бар, установите редуктор давления на входе в блок.
  2. При подключении электрического соединения обязательно сделать все по схеме, которая приведена на монтажной плате (точнее, на кожухе). Если вы будете использовать блок автоматики с однофазным или трехфазным электрическим насосом, коммутирующий ток которых будет выше 10 Ампер, следует использовать электромагнитный опускатель.

Важно! Электрический кабель должен иметь термическую стойкость не меньше 100 градусов.

По заводским настройкам стартовое давление будет срабатывать при давлении в 1,5 атм., что оптимально во многих случаях использования. Это значение вы можете изменить при помощи регулировочного винта, который находится на верхней части блока и маркирован как «+» и «–». После торирования закройте реле крышкой и вкрутите винты обратно.

Запускаем блок автоматики

Внимание! Если уровень залитой воды ниже уровня расположения насоса, нужно обязательно использовать обратный клапан, который размещен на всасывающей трубе.

  1. Перед запуском блока автоматики для насоса заполните всасывающую трубу полностью, равно как и электронасос и опустите последний, благодаря чему вы дадите блоку автоматики питание. После того, как электрический насос остановится, откройте кран, который расположен в самой высокой точке.
  2. Если насос работает непрерывно, и из крана льется регулярный поток воды, то установка правильная. При отсутствии воды продлите работу электрического насоса, просто удерживая кнопку «СБРОС» в течении того времени, которое превышает хронометрах блока автоматики. Если и после этого действия вода не пошла, отключите питание и повторите процедуру, начиная с 1-ого пункта.

«Сухой ход» и решение этой проблемы

Описание проблемы

На практике уже многим известно, что главной причиной выхода из строя насоса является работа на «сухом ходу», то есть без воды. Эта работа насоса стоит наравне с такой проблемой, как стабильное и качественное снабжение электроэнергией, и является самой популярной причиной выхода из строя устройства. Это относится к блокам автоматики скважинного насоса, и к поверхностным устройствам.

Насосы для бытовых нужд основным материалом рабочих диффузоров и колес является термопласт (износостойкий и очень прочный пластик), который высокотехнологичен и недорогой. Но при «сухом ходе», где нет смазки и теплоотвода в виде воды, внутренние насосные детали начинают соприкасаться, а в дальнейшем это приводит к заклиниванию вала и сгоранию электрического двигателя.

Обычно после этого насос или совсем не подает воду, или не работает в соответствии со своими паспортными характеристикам.

Любой производитель блока автоматики для насоса указывает в инструкции, что эксплуатировать устройство без воды запрещено.

Потенциальное опасные места для насоса, где может возникнуть такая проблема, это:

  • Колодцы и скважины с низким уровнем дебита. Виной этому может быть неправильно выбранный насос (с высокой производительностью) или природные явления (при жарком лете уровень воды в колодце падает и количество воды становится ниже производительности насоса).
  • Накопительные баки. Обязательно следите, чтобы насос не выкачала всю жидкость из накопительного бака, а если так произошло, то сразу выключить устройство.
  • Трубопроводы сети. В этом случае насос врезают в сетевой трубопровод и работает для увеличения давления в системе. Так как давления бывает недостаточно (особенно летом), эта схема активно используется, причем даже на насосных станциях. Очень часто невозможно отследить, когда в сети пропадает вода.

Защита от «сухого хода»:
  1. Блок ДжилексПоплавок. Нет, не рыбацкий, а специальный, предназначенный для систем водоснабжения. Он недорогой и является надежным помощником. Его часто используют, когда перекачивают воду из колодца или емкости. Есть два вида поплавков. Один из них используют часто для накопительных баков, которые заполняются водой – контакты размыкаются и насос перестает заполнять емкость. Но этот поплавок спасет вас только от перелива, а не от сгорания привода из-за отсутствия воды. Второй вид поплавков используется как раз при нашей проблеме. Кабель поплавка подключают в разрыв одной из фаз питающего насоса. Когда уровень жидкости опускается ниже выбранного уровня, контакты размыкаются и насос полностью перестает работать. Кабель от этого поплавка закрепляют так, чтобы при опущении поплавка с уровнем воды при размыкании контактов в емкости еще осталось какое-то количество воды.
  2. Блок автоматики для насоса с защитной функцией. Это стандартное реле давления с функцией размыкания контактов при снижении давления ниже выставленного уровня. Изготовитель задает этот уровень на 0,4-0,7 бар и регулировать его невозможно. Упасть до такого значения давление может только в одном случае – если в насосе не будет воды. Насос можно будет запустить заново, но лишь вручную, и перед этим следует устранить причину «сухого хода».

Справка: использование реле с функцией защиты доступно только при работе насоса в автоматическом режиме в тандеме с мембранным баком, иначе использование реле теряет всякий смысл. Обычно используется вместе с глубинным насосом, но иногда применяется в поверхностным насосом или станцией.

  1. Реле протока с прессконтролем. Вместе реле давления и гидроаккумулятора можно использовать достаточно компактное устройство под названием «реле протока». Оно дает команду на включение насоса при стандартном давлении от 1,6 до 2,6 бар. Насос отключается после прекращения водоразбора из-за отсутствия протока жидкости через реле. Эта защита осуществляется благодаря встроенному датчику протока, который фиксирует расход жидкости. Отключение насоса выполняется с короткой задержкой по времени, но это никак не влияет на работоспособность или уменьшение срока службы. Основное преимущества прессконтроля – небольшой размер.

Технические характеристики блока автоматики для насоса Джилекс

  • Напряжение – от 230-ти до 245-ти В, 50-60 Гц
  • Коммутируемый ток мах10 (5,9) А
  • Стартовое давление – 1,4+3,6 атм.
  • Поток воды мах78 л/мин.
  • Допустимое давление мах 9,98 атм.
  • Температура воды мах60 градусов.
  • Размеры (присоединительные) – 1”.
  • Уровень защиты – 1Р65.

Итоги

Обратите внимание! Обратный клапан, который находится между блоком автоматики и электрическим насосом, а также после автоматики может стать причиной неправильной работы блока. Корректировка стартового давления должна быть проведена грамотным специалистом при соблюдении всех норм безопасности. Эта операция нужна для изменения начального давления. Давление отключения нельзя регулировать, и равно максимальному показателю давления, которое создается электрическим насосом.



domsdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
