Установка циркуляционного насоса в систему отопления открытую: Открытая система отопления с циркуляционным насосом: схема и монтаж

Содержание

Установка циркуляционного насоса в системе отопления – выбор и схема подключения

В отдельной системе отопления с естественной циркуляцией встречаются некоторые проблемы, решить которые можно с помощью циркуляционного насоса.

1 Принудительная циркуляция в отопительной системе – зачем она нужна

Установка циркуляционного насоса в системе отопления позволит равномерно распределить тепло по всем радиаторам. Именно неравномерный нагрев батарей является наиболее частой неисправностью водяного отопления с естественной циркуляцией. Причин может быть несколько, и все они кроются в неправильном монтаже: недостаточный диаметр труб, не соблюдены уклоны, чрезмерная протяженность системы, воздушные пробки в ней.

Циркуляционный насос предназначен для равномерного распределения тепла по радиаторам

Многим после выяснения причины плохой работы отопительной системы приходит мысль переделать ее. А это значит, что придется менять трубы, если не все, то часть, выставлять уклоны, пробивать отверстия в стенах, что-то переделывать. Одним словом: ремонт. Пыль, дым от сварки и деньги, причем немалые. А разве нет другого выхода? Есть, и стоит он дешевле, работа выполняется быстрее, никакой пыли. Конечно, речь идет о циркуляционном насосе.

Если отопление выполняет свои функции нормально, есть ли смысл устанавливать принудительную подачу теплоносителя? Несомненно, да, и вот почему:

  1. Заметно уменьшается инерционность отопительной системы. Циркуляция воды под принуждением резко уменьшает время от розжига котла до прогрева даже самых отдаленных батарей.
  2. Выровняется температура во всех батареях. Теплоноситель при естественной циркуляции успевает остыть, прежде чем вернется в котел, ближние радиаторы прогреваются лучше дальних.
  3. Повысится давление в системе. Воздушные пробки не будут мешать нормальной циркуляции теплоносителя.

2 Знакомимся с агрегатом – как устроен и работает

Циркуляционный аппарат заставляет теплую воду двигаться по замкнутому колу отопления. Его устройство несложное: на нержавеющий корпус установлен ротор с крыльчаткой.

Они вращаются при работе электромотора, крыльчатка втягивает воду внутрь и выдавливает в систему с другой стороны. Центробежная сила создает напор, преодолевающий сопротивление всей системы.

Отопительные насосы производятся двух типов: сухие и мокрые. В сухих ротор не имеет контакта с теплоносителем, их КПД достигает 80%. Он сильно шумит, поэтому требуется отдельное помещение с хорошей звукоизоляцией. Сухие насосы требуют постоянного ухода. Следует постоянно удалять пыль из помещения, иначе ее может затянуть внутрь аппарата, и он разгерметизируется. Также сухие насосы нужно постоянно смазывать.

Несмотря на низкий КПД мокрого циркуляционного насоса по сравнению с сухим – всего 5% против 80% – в быту их применяют гораздо чаще. Это объясняется более низкой стоимостью, почти бесшумной работой, нетребовательностью – уход  практически не нужен. Ротор и крыльчатка погружены в теплоноситель, который одновременно смазывает трущиеся части. Уход сводится к удалению воздуха простым откручиванием винта.

3 Выбираем устройство – на что обратить внимание

Правильная работа насоса с полной отдачей мощности и должной циркуляцией в системе обеспечивается его подбором по нужным параметрам. Повышенная мощность совсем не обязательна для качественного обогрева. Такой агрегат будет издавать повышенный шум, стоимость больше, быстрее изнашивается. Для правильного выбора оптимально подходящего насоса учитывается ряд важных показателей системы.

Перед покупкой нужно рассчитать нужную мощность

Расчет требуемой мощности производится по формулам. Расчеты не очень сложные, но практический опыт пользователей позволил вывести упрощенный подход, который себя оправдал. При этом учитывается только два показателя – площадь помещения и максимальная высота подъема воды. Изучаем маркировку насоса, которая на табличке может выглядеть по-разному. Например, одна из принятых маркировок выглядит так: 25-40/180. Первое число указывает на диаметр присоединительной трубы, последнее – длина комплекта, которая почти всегда равняется 180 мм, изредка – 130 мм.

Эти показатели важны для монтажа, а для выбора по мощности обращаем внимание на второе число. В данном случае 40 – напор, т.е. это устройство способно поднять воду на 4 м. Другой способ маркировки указывает H

max (m) – максимальную высоту подъема теплоносителя в метрах. Приведенная ниже таблица поможет выбрать устройство принудительной подачи теплоносителя требуемой мощности.

Общая площадь:

Маркировка:

Производительность (объем воды – м3/час)

минимальная максимальная

числами

Hmax (m)

80

240

25–40

4

0,5–2,5

100

260

32–40

4

0,5–2,5

150

280

25–60

6

0,5–2,7

160

300

32–60

6

0,5–2,7

Таблица ориентировочная, точнее подобрать аппарат помогут продавцы специализированного магазина, но знать необходимые параметры и уметь читать табличку будет не лишним.

4 Выбираем место для насоса – на подаче или на обратке

Теоретически устройство принудительной подачи теплоносителя позволяется установить в любом месте поближе к котлу. Он способен выдержать максимальную температуру 110°. Но на деле к такому способу прибегают редко, прежде всего из практических соображений. Конечно, температура воды в котле не достигнет 110°, но близкой к ней может быть. Постоянная повышенная температура не прибавит насосу дополнительных лет жизни.

Но это касается, в первую очередь, систем частного дома со старыми котлами без терморегулятора, особенно твердотопливных, где вода даже может закипеть. В современных котлах рабочая температура поддерживается термореле, она редко превышает 60°. Установка циркуляционного насоса на подаче в таком случае практически не укоротит срок его службы. К тому же, вода, выходящая из котла, гораздо чище той, что поступает через обратку. Даже фильтр, который устанавливается с насосом, не может гарантировать полную очистку воды.

Лучше всего устанавливать насос между котлом и расширительным баком

Установка фильтра грубой очистки вместе с циркуляционным насосом обязательна. Отверстия в нем очень маленькие, их способны забить самые мелкие частицы ржавчины и грязи.

Большинство рекомендаций все-таки касаются монтажа насоса на обратной магистрали. Обосновывается это тем, что в верхней части котла при работе собирается воздух, на подаче он вытягивается насосом, создается вакуум. Высока вероятность того, что котел в этой части закипит. На обратке вода будто вдавливается насосом в котел, пространство с воздухом не создается. Котел всегда остается полностью заполненным.

На рисунке приведена схема монтажа насоса, где: 1 – нагревательный прибор, 2 – автоматический воздушный клапан, 3 – тепловой клапан, 4 – батарея отопления, 5 – балансировочный клапан, 6 – расширительный бак, 7 –шаровый кран, 8 – фильтр, 9 – устройство принудительной циркуляции, 10 – манометр, 11 – предохранительный клапан.



Врезка насоса в систему возможна и на подаче в системе открытого типа, и на обратку в закрытую систему с мембранным расширительным бачком, но можно и в открытую систему. Агрегат следует устанавливать между котлом и расширительным баком. Лучше одновременно с установкой циркуляционного насоса заменить обычный расширительный бачок мембранным закрытого типа, если предусмотрена установка насоса на обратку.  Вода в нем не контактирует с воздухом, остается чистой, трубы не ржавеют. Мембранный бак устанавливается на обратке перед циркуляционным насосом.

5 Монтируем насосный агрегат – последовательность и важные моменты

Каждая установка снабжается инструкцией, которую тщательно изучаем, чтобы правильно выполнить монтаж своими руками. Всю жидкость сливаем из системы, отрезаем часть трубы на месте, где предполагается установка отопительного насоса. Во многих случаях требуется почистить старую систему, в которой скопилась грязь и ржавчина. Через сливной кран это удается плохо из-за малого сечения отверстия, поэтому используем место разреза. К одной стороне подсоединяем шланг, через который подаем под напором воду. С другой стороны вытекает вода, промываем, пока не пойдет чистая.

На участке для насоса монтируем байпас (обводной участок). Он необходим на случай поломки насоса или выключения электричества. Тогда теплоноситель пойдет через главную магистраль, кран в которой открываем вручную. Лучше поставить вместо обычного шарового крана автоматический, который реагирует на смену давления в системе. На байпас устанавливаем два шаровых крана по обе стороны от насоса, чтобы перекрыть воду для обслуживания или снять его в случае необходимости. Сверху обводной линии монтируем клапан для выпуска воздуха.

После установки байпаса монтируем насос. Вал насоса устанавливаем по уровню горизонтально, чем точнее, тем лучше. Если положение отличается от горизонтального, в жидкости будет находиться лишь часть ротора, что приведет к падению мощности и даже к поломке. Клеммную коробку располагаем вверху. Корпус насоса по оси надежно закрепляем соединительными узлами. Места соединений обрабатываем герметиком, что исключит протекание жидкости, подсос воздуха и повысит производительность устройства. При подключении насоса ориентируемся по стелкам на корпусе, которые указывают направление потока жидкости.

Отопительная система, рассчитанная исключительно на принудительную циркуляцию, не сможет работать при отключенном электричестве. Для таких случаев рекомендуется установить дополнительные источники питания.

Подключая электричество к оборудованию, исключаем вероятность того, что в клеммную коробку попадет влага. Если агрегат расположен на подающей магистрали, сильно нагревается, то для подключения используем термостойкую проводку. Кабель не должен прикасаться к трубам, корпусу насоса. Его заводят с любой стороны, кроме нижней, переставив заглушки. Если клеммная коробка располагается сбоку, кабель заводим снизу. Устройство обязательно заземляем.

Завершив монтажные работы, заполняем систему теплоносителем. Удаляем из насоса воздух, провернув центральный винт на корпусе.

Когда появится вода, это будет обозначать полное удаление воздуха из циркуляционного насоса. После этого запускаем устройство. На корпусе большинства насосов находится ручка для регулировки мощности. Проверяем работу во всех режимах. Некоторые модели оборудованы электронным регулятором.

6 Отопительный прибор не работает – возможные причины

Иногда насосы ломаются или работают с недостаточной производительностью. Наиболее частые причины:

  1. Установлен неправильно. Не выдержана горизонтальность вала или он вращается не в ту сторону.
  2. Неправильно запитан от электросети.
  3. В насосе собрался воздух. Его необходимо развоздушивать через центральный винт каждый раз перед запуском.
  4. Плохо очищается вода. Фильтр забит или неправильно установлен – проигнорированы метки, указывающие направление движения воды.

Неисправности легче предотвратить, если при монтаже и запуске быть внимательным.

Как установить циркуляционный насос в систему отопления дома

После решения построить собственный загородный дом или капитально переделать дачу, одним из главных и насущных вопросов станет выбор системы отопления и все, что связано с этим. И в этом деле мелочей нет. Диаметр трубы, общая протяженность, мощность газового или электрического котла и конечно, необходимость циркуляционного насоса, который поможет обеспечить полноценную и бесперебойную работу всей отопительной системы. Для проведения всех расчетов может потребоваться специалист, хотя и справиться самому владельцу это вполне по силам. Необходимые формулы для этого давно известны, надо только при проектировании учесть все нюансы. Но об этом пойдет речь дальше.

И здесь надо плясать от печки, то бишь мощности котла, ведь его подбирают в зависимости от площади, которую необходимо будет обогревать. Вторым важным фактором является диаметр трубы, а также общая протяженность. При этом можно использовать формулу: Q=P, где Q — это расход теплоносителя, а P — мощность котла в кВтах. Например, для котла мощностью в 30 кВт требуется 30 литров воды в минуту, а радиатору в 6 кВт — 6 литров соответственно. Именно поэтому рядом с котлом следует установить циркуляционный насос, который прекрасно справляется с тем, чтобы не происходило никаких сбоев в работе.

Немного о назначении насоса

Несмотря на то, что насос обеспечивает принудительную циркуляцию, отсюда и название, и рециркуляцию воды он является важным элементом системы отопления и водоснабжения. При этом не имеет большого значения высота его расположения, трение также довольно минимально. Кстати, сам котел тоже можно расположить в удобном месте, да и трубы устанавливаются гораздо меньшего диаметра. Нагрев происходит быстрее и дом очень легко протопить. Однако мощность насоса можно рассчитать заранее. Ведь на 10 метров трубы потребуется 0,6 напора насоса. Если мощности будет не хватать, то придется покупать другой аппарат.

Основная классификация

Видов насосов довольно много, но главное различие состоит в том, какой ротор используется:

В «мокром», ротор отделен от статора специальным стаканом из нержавеющей стали. Вал может быть как металлическим, так и керамическим. Протекающая жидкость вместе с тем не только смазывает детали, но и охлаждает мотор.

Насосы с «сухим» ротором применяют, в основном, для больших объемов воды, некоторые модели устанавливают внутри трубопроводов. Затраты насоса рассчитываются по формуле: Q=N/(t2-t1), где N — это мощность котла или колонки, а t2-t1 — температурный режим воды при выходе и входе. По европейским нормам на 1 кв. м площади дома требуется 100 Вт, в России этот показатель надо смотреть по регионам.

Установка

После того, как были произведены первые расчеты, установлен котел и проведены трубы, следует правильно установить циркуляционный насос нужной мощности и напора. Раньше насос обычно устанавливали на обратный трубопровод: меньше изнашивались подшипники и увеличивался срок работы. Все-таки вода здесь градусов на 20 холоднее. Сейчас появилось немало хороших насосов, которые можно смело ставить на подающую трубу.

Надо только помнить одну вещь. Расширительный бачок в любой закрытой гидравлической системе является как бы точкой отсчета. До нее, создавая компрессию, насос воду нагнетает, после нее, наоборот, разреживает. Казалось бы, особых проблем при этом не должно возникнуть. Если бы не одно «но», связанное со статистическим давлением бачка. При нагнетании воды происходит повышение давления, а в обратном случае понижение, что может привести как к вскипанию теплоносителя, так и к освобождению воздуха. Чтобы этого не произошло следует соблюсти четыре правила.
  1. Подъем бака на должную высоту (не менее метра). Здесь все зависит от высоты помещения и возможно потребуется утепление.
  2. Бак можно поместить на самую крайнюю точку, чтобы включить верхнюю магистраль. Этот способ больше подойдет при реконструкции.
  3. Расширительный бак присоединяется в непосредственной близости с патрубком циркуляционного насоса.
  4. Насос присоединяется прямо на подающую магистраль возле точки присоединения бака. Правда здесь потребуется выбрать модель от лучших производителей.

Правда в последние годы на рынке появились бачки не только открытого, но и закрытого типа, так называемые «экспанзоматы», которые отличаются большой надежностью в работе и безопасностью. Внутри они разделены мембраной на две части. В воздушной половине содержится азотосодержащая смесь. Поэтому даже при максимальном давлении ничего не произойдет, только откроется предохранительный клапан и произойдет сброс воды. Эти бачки можно устанавливать практически в любом месте, но лучше всего рядом с котлом, вместе с расширителем, где находится наиболее удобное место.

Выбор производителя

В этом важном деле стоит все же обратить внимание на те фирмы, которые уже давно работают на этом рынке и имеют устойчивую репутацию. Специалисты советуют обратить внимание на на такие бренды как WILO, DAB, Pedrollo и другие. Как правило на заводах- производителях происходит полностью автоматизированная сборка, что гарантирует качество продукции. Во многих моделях стоит электронно-коммутируемый мотор, имеется встроенный регулятор мощности, который следит за циркуляцией воды в системе и температурой окружающей среды. С его помощью можно внести дополнительные коррективы. К тому же следует заметить, что многие современные насосы связаны с автоматикой отопительного котла, что позволяет избежать ненужных потерь.

Подводя итоги

Каждому из нас периодически приходится сталкиваться с отопительными системами естественной циркуляции. Недостатки хорошо известны. И для того, чтобы их избежать и были придуманы циркуляционные насосы. При этом нельзя не обратить внимание на их достоинства.

  1. Это возможность быстрого запуска системы. Прогрев дома можно осуществить за короткий срок. В некоторых случаях можно установить систему так, что к приходу хозяина дом уже будет теплым.
  2. Коэффициент полезного действия крайне высок, поэтому все батареи и котел будут работать крайне эффективно, при этом лишних потерь не будет.
  3. Несмотря на то, что приходится работать с горячей водой, насосы являются вполне надежны и могут прослужить очень долгое время. Но если есть возможность, то неплохо бы иметь один запасной насос под рукой.
  4. Как бы ни была запутана закрытая система отопления -это не является помехой для работы циркуляционного насоса.
  5. Следует добавить, что насос не только позволяет сэкономить средства, но и сам является очень экономичным. Ведь электроэнергии он потребляет примерно 60−100 Ватт, что сродни обыкновенной лампочке. К тому же работает практически бесшумно.

Для загородного дома лучше выбрать насос с так называемым «мокрым» ротором. При этом очень важно обратить внимание на мощность напора. Она должна соответствовать не только котлу, но и всей отопительной системе. Для этого следует произвести тщательный расчет и проверить:

  • общий метраж и диаметр всех труб, количество радиаторов;
  • теплоизоляционное состояние дома, ведь если оно не на высоте, то возможны непредвиденные лишние потери;
  • обычные расчеты показывают, что для двухэтажного здания при зимней температур -25−30 градусов необходимо иметь 175 Ватт на квадратный метр.

Для самостоятельной установки нужно обязательно запастись следующими инструментами:

  • байпас;
  • фильтр;
  • два разводных ключа и набор ключей от 17 до 36;
  • резьба «американка»;
  • обратный клапан.

Многие виды насосов производители советуют устанавливать все же на обратный трубопровод. Расширительный бак тоже желательно присоединить рядом.

После выключения котла отопления можно приступать к установке. Но для начала следует перекрыть выпускной и впускной кран на насосе.

Устанавливать лучше в горизонтальном положении и прикручивать гайками «американками». В вертикальной позиции он будет работать более шумно и может быстрее испортиться.

Уплотнительные прокладки лучше использовать не резиновые, которые быстро выходят из строя, а паранитовые.

Желательно установить насос так, чтобы он отсекался кранами. Это пригодится впоследствии при ремонте или замене. А для циркуляции воды стоит сделать байпасную линию. Тогда система сможет работать даже при отключении электричества.

После этого включайте котел и наслаждайтесь теплом, которое за считанные минуты распространится по всему дому.

Особенности установки циркуляционного насоса показаны на следующем видео:

Оцените статью: Поделитесь с друзьями!

Установка циркуляционного насоса в систему отопления частного дома и ее схема

Все чаще для обогрева частных домов применяют систему отопления с принудительной циркуляцией. Сердцем системы является насос, перекачивающий теплоноситель по всем задействованным контурам.

Важно знать, по каким параметрам предстоит выбирать оборудование, и как выполняется установка циркуляционного насоса в систему отопления частного дома, о чем и пойдет речь в данной статье.

Выбор насоса

Прежде всего, следует подобрать насос, который эффективно справится с поставленной задачей. Ключевыми параметрами являются производительность, измеряемая в метрах кубических, которые прокачивает насос в течение часа, а также напор, который он создает.

В эквиваленте напор пересчитывается в метры водного столба, определяя, на какую высоту способен поднять насос воду по трубам.

Целевыми параметрами системы отопления, под которые подбирается насос, являются:

  • Скорость течения теплоносителя по трубам – в пределах от 0,8 до 1,5 м/с;
  • Напор должен быть больше, чем гидродинамическое сопротивление контура с учетом всех возможных режимов работы отопления.

Скорость теплоносителя рассчитывается исходя из общего объема теплоносителя в контуре отопления и производительности насоса. Обратное вычисление дает возможность определить требуемую производительность для выбора оборудования.

Чтобы подобрать оборудование по напору, важно определить максимальное значение сопротивления току теплоносителя в контуре.

При этом важно учесть не только наличие арматуры, трубопровода, котла и его обвязки, но и регулирующие термостаты, количество контуров, наличие байпасов.

У большинства насосов для отопления частного дома с мокрым ротором есть три режима по производительности и напору. В идеале оптимальная работа в штатном режиме должна осуществляться на второй скорости. Наибольшая производительность будет задействоваться лишь в момент первого запуска отопления для быстрого выхода на рабочий режим.

Наименьшая производительность позволит запустить обогрев в щадящем режиме, например в период относительно слабых морозов в начале и конце отопительного сезона, когда нет смысла перекачивать теплоноситель слишком активно.

Важно определить количество циркуляционных насосов в системе отопления. Если дело касается одноконтурной схемы подключения, в которой включены только радиаторы в одноэтажном доме, то хватит и одного насоса.

Однако если параллельно включены два и более контура для различных этажей здания или для подключения системы теплых полов, разводки в раздельные крылья здания надежнее включить для каждого из них свой насос.

Выбор места установки

Все требования к установке сводятся к двум правилам:

  • Насос должен обеспечить полноценную циркуляцию теплоносителя в контуре с соблюдением гидродинамического режима работы;
  • Ориентирование насоса и способ установки определяется его конструкции и требованием производителя.

В первом случае значит, что насос должен прокачивать теплоноситель равномерно по всему контуру не создавая проблемных зон или неправильного перераспределения жидкости. Если условно разделить систему отопления на участок с котлом и его обвязкой и контур с радиаторами, то насос устанавливается строго на границе.

Не допускается его установка в середине контура так, чтобы часть теплообменников или других отопительных приборов, накопителей и т.п. располагалось между насосом и основной частью контура.

Ошибочной будет установка, например, в середине контура для повышения напора на дальних от котла радиаторах. Часто к таким мерам прибегают, когда изначально неверно были рассчитаны параметры разводки или производительности основного насоса и с помощью дополнительных насосов пытаются исправить ситуацию.

Однако на практике это приведет к сбою в циркуляции теплоносителя с образованием обратного тока или застоем из-за дисбаланса давления в различных точках контура.

Схема установки насоса

Одновременно с этим важно учесть требования производителя по монтажу. Направление движения теплоносителя всегда указывается на корпусе насоса, определяя способ включения, а инструкция определяет доступные позиции (вертикально, горизонтально, на допустимых углах наклона).

В общем случае ротор должен располагаться горизонтально, а блок подключения питания с клеммами и автоматикой должен располагаться сбоку или сверху так, чтобы даже при протечке теплоноситель не попал на контакты, вызывая короткое замыкание.

Ставить насос на обратной или подающей линии – не имеет значения, если он изначально рассчитан на работу с перекачиваемой средой температурой до 100-110ºС. Помимо вышеуказанных правил следует лишь ориентироваться на удобство доступа к месту установки. Так во многих случаях на линии подаче, расположенной сверху, насос устанавливать лучше, ведь к нему будет проще доступ для обслуживания и ремонта.

Байпас

Циркуляционный насос – это электромеханическое устройство, требующее обслуживания и профилактики. Если он выйдет из строя потребуется демонтаж, диагностика и ремонт. Если по каким-то причинам сопротивление контура отопления резко увеличивается, насос работает на пределе своих возможностей, что сказывается на его долговечности.

Просто и элегантно решить все вышеперечисленные проблемы и обеспечить нормальную эксплуатацию оборудования помогает байпас – участок трубы, подсоединенный параллельно насосу и оборудованный запорной арматурой или обратным клапаном. Сам же насос подключается через запорную арматуру с обеих сторон.

Если по причине поломки или отсутствия электричества насос не может перекачивать теплоноситель, достаточно перекрыть вентили, установленные по бокам от него, и открыть вентиль на байпасе. Естественно при этом разводка и схема подключения отопительных приборов должна поддерживать гравитационный режим. Хоть и с меньшей эффективностью, но обогрев дома продолжается.

Для нормальной работы отопления в режиме естественной циркуляции сопротивление байпаса должно быть минимальным.

Он формируется в виде прямого участка трубы, который врезается в линию подачи или обратки. К нему с помощью тройников и отводов подключается насос с обвязкой из двух вентилей и фильтра грубой очистки.

На самом байпасе может монтироваться шаровой вентиль или обратный клапан. В первом случае переключать режим между работой насоса или естественной циркуляции придется вручную. Обратный клапан позволяет процесс автоматизировать. При включенном насосе разница давления заставляет клапан закрыться, однако если он выключен, клапан не мешает свободному движению теплоносителя в обход.

Многие покупные блоки с байпасом для подключения циркуляционного насоса оборудуются обратным клапаном, который отлично справляется с поставленной задачей. Однако при самостоятельной сборке узла лучше предпочесть шаровой вентиль.

Иначе подключается байпас для защиты насоса от работы с повышенным сопротивлением основного контура. Перемычка ставится параллельно всему контуру отопления между подачей и обраткой и после насоса, если смотреть со стороны котла. Байпас в таком режиме способен закоротить контур, пуская часть теплоносителя в обход.

Оборудуется чаще всего трехходовым клапаном для регулировки соотношения объема теплоносителя, который идет к отопительным приборам или через байпас обратно к котлу. В результате насос всегда работает в одном и том же режиме вне зависимости от установок регулирующей арматуры и терморегуляторов, которые ограничивают ток теплоносителя.

В системе отопления открытого типа и ее схема

Схема установки для открытой системы

На практике единственным адекватным вариантом является установка на обратной линии, идущей от радиаторов к котлу отопления.

Во-первых, линия подачи от котла поднимается строго вверх к расширительному баку, а размещать устройство над котлом и в вертикальном положении неудобно.

Во-вторых, в открытой системе воздухоотводчиком является именно расширительный бак, и дополнительно устанавливаются краны Маевского на каждом радиаторе, так как насос должен размещаться на границе между котлом и контуром отопления, то минимальный риск попадания воздуха в него именно на обратной линии.

Ничто не мешает расположить насос на обратной линии так, чтобы к нему всегда был свободный доступ для обслуживания и профилактики.

В систему отопления закрытого типа и ее схема

Схема установки насоса для закрытой системы

В закрытой системе отопления насос можно располагать как на подающей линии, так и на обратной. Ограничений нет, если он изначально рассчитан на перекачку теплоносителя нагретого вплоть до 110оС. Ключевым фактором по выбору места становится удобство обслуживания и свободный доступ.

На подающей линии насос важно устанавливать уже после группы безопасности и расширительного бака. На обратной линии в принципе нет ограничений.

Главное, чтобы он размещался между котлом и контуром. В общем случае следует комплектовать систему так, чтобы исключить работу при остановленном токе теплоносителя в ходе срабатывания автоматических терморегуляторов.

Циркуляционный насос в отопительной системе – очевидная выгода

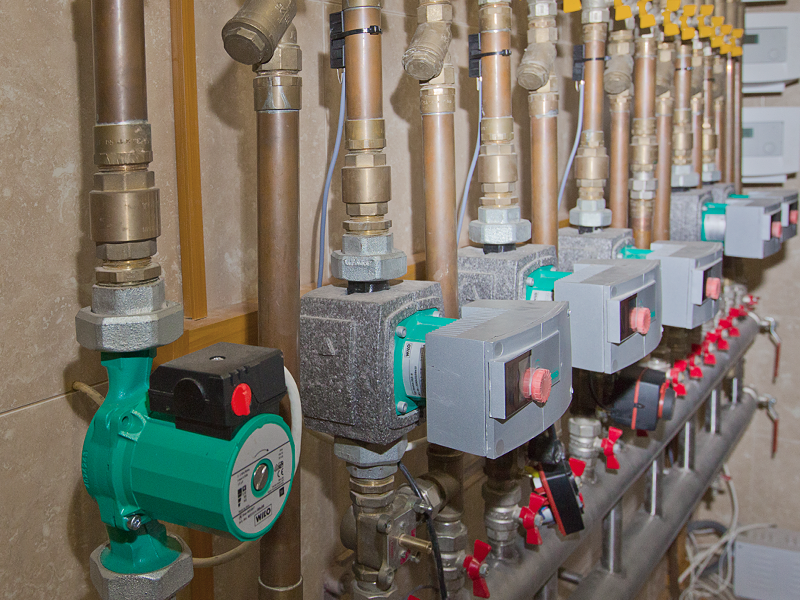

Фото: prom1.kz

Старые самотечные системы отопления частных домов сегодня считаются безнадежно устаревшими, однако, если в такую систему врезать циркуляционный насос – все меняется.



В настоящее время эффективность работы циркуляционных насосов уже ни у кого не вызывает сомнения. В современных системах отопления такой агрегат стал непременным атрибутом. Поэтому, если вы решили поменять в своем доме старый газовый котел на более инновационный, есть смысл заодно установить и циркуляционный насос. Да и со старым котлом врезка байпаса (обводной магистрали) в существующую магистраль не представляет сложности для специалистов. Ну, а если система отопления монтируется вновь, тут уж сам бог велел позаботиться о циркуляционном агрегате. Вот только монтировать и подключать его нужно правильно.



В каком месте врезать насос



Назначение циркуляционного агрегата и его принцип действия многим потребителям понятен, а вот при монтаже часто возникает вопрос: в какое место конкретно врезать насос? Вариантов два:

— непосредственно перед отопительным котлом на обратной магистрали;

— после котла и группы безопасности на подающем трубопроводе.

Где лучше ставить насос? Какому варианту отдать предпочтение? Точного ответа нет. Вы найдет большое количество сторонников, как первого, так и второго варианта. Как-то убедительно аргументировать свою позицию не получается ни у тех, ни у других. Ведь место установки агрегата не оказывает абсолютно никакого влияния ни на тепловую мощность, ни на усилие насоса.



Единственное утверждение в пользу установки насоса на обратной магистрали, будто при перегреве котла агрегат на прямой трубе пар перегонять не сможет, и котел взорвется, весьма сомнительно. Во-первых, теплоноситель в частных домах редко превышает температуру 70 градусов. Во-вторых, защита у современным котлов стоит мощная. Про холодные северные регионы мы сейчас не говорим, там и подход к отопительным системам иной. Что касается самого циркуляционного насоса, утверждение, что его от перегрева заклинит, тоже не соответствует действительности. Эти агрегаты рассчитаны на работу при высоких температурах, а если их и клинит, так от некачественного грязного теплоносителя. Поэтому насос можно смело монтировать и на прямую, и на обратную магистраль, параметры системы от этого не изменятся. Однако, если у вас стоит старый котел, работающий на твердом топливе, насос лучше врезать в «обратку», поскольку при такой конструкции водогрейного агрегата его перегрев все-таки возможен.



Правила монтажа



Перед установкой насоса внимательно изучите инструкцию по эксплуатации. В ней сказано, в каком положении работает перекачивающий агрегат. Современные изделия можно ставить и вертикально, и горизонтально, соблюдая направление теплоносителя, которое указано на насосе стрелкой. Ротор обязательно должен быть в горизонтальном положении, а не вниз или вверх «головой». Клеммная коробка после монтажа должна быть вверху насоса, чтобы в нее не попала вода в случае поломки изделия. Если в таком положении поставить насос не получается, отверните 4 винта на корпусе, поверните его на 180 градусов вместе с коробкой и снова закрутите винты.



Агрегат ставится на байпасной (обводной) линии и отсекается с обеих сторон запорной арматурой для легкого демонтажа в случае ремонта или замены на аналогичное изделие. На прямой линии, между врезанными трубами байпаса, ставится еще один запорный клапан. При работающем насосе он закрывается, а при неработающем (отсутствующем) или отключенном электричестве открывается. Можно сделать такое переключение автоматическим, поставив вместо запорного клапана на прямой магистрали обратный клапан лепесткового типа. При работающем насосе он не будет давать жидкости идти самотеком, а когда насос отключится, лепестки клапана раскроет давлением, и отопительная система будет работать сама по себе (самотеком). Такой вариант предпочтительнее, ведь на момент перебоя с электричеством вы можете быть и на работе, а лепестковый клапан все сделает за вас.



В открытой отопительной системе грязевик (сетчатый очистной фильтр) ставится перед насосом после крана, а в напорной – перед байпасом. В системах с твердотопливными котлами грязевик врезается перед трехходовым клапаном. В системе принудительной циркуляции теплоносителя байпас не делают, врезая насос прямо в «обратку» между котлом и расширительным баком. Байпас устанавливают только в самотечных системах.



Порядок монтажа



Котел выключают, давая теплоносителю остыть. Опоражнивают систему или тепловой контур, если такая возможность предусмотрена. Если вода в системе грязная, промойте ее. Байпасный узел с запорной арматурой и насосом собирают заранее, предварительно сделав разметку на участке врезки. Собранный узел врезают в трубопровод. Насос запитывают от электросети. Система заполняется водой. Воздушные пробки выгоняются при помощи клапанов и кранов Маевского на концевых радиаторах. Место монтажа внимательно осматривают на предмет обнаружения протечек. Запорный клапан на прямой самотечной магистрали закрывают, а два запорных вентиля на байпасе открывают. Включают котел. Минут через 5-10 труба после насоса нагреется. Потрогайте ее рукой, чтобы определить степень нагрева. Запустите насос. Большинство моделей работает бесшумно, поэтому и нужно трогать трубу. При правильной работе перекачивающего агрегата труба остынет за несколько секунд прямо у вас на глазах. Это значит, что насос погнал нагретый котлом теплоноситель по системе отопления. Отапливайте свой дом и радуйтесь быстрому и равномерному прогреву радиаторов во всех помещениях. Как видите, в монтаже циркуляционного насоса нет ничего сложного. Главное – знать правила установки и неукоснительно их выполнять, тогда при эксплуатации не возникнет никаких проблем.


Циркуляционный насос в системе отопления частного дома

Выбор и монтаж насоса в систему отопления частного дома – вопрос, который волнует многих владельцев загородных коттеджей. Нужен ли вообще насос, как выбрать циркуляционный насос и какие сложности могут возникнуть в процессе его монтажа – вот, пожалуй, три основных нюанса, которые следует знать.

Нужен ли циркуляционный насос в системе отопления загородного дома

Можно организовать системы отопления в загородном доме с естественной или принудительной циркуляцией. Подробнее о вариантах отопления с принудительным и самотечным движением теплоносителя мы говорили тут. Вкратце напомним о чём речь – при естественной циркуляции теплоносителя система работает благодаря законам физики – вследствие теплового расширения нагретый теплоноситель поднимается вверх, а охлажденный спускается вниз. В подобной системе котёл всегда устанавливается максимально низко, чтобы получить наибольший градиент температурной разницы. Также есть ряд условий при монтаже и проектировании, чтобы самотечная система была эффективна.

Точно нужен циркуляционный насос, когда владелец желает получить преимущества системы отопления с принудительной циркуляцией или если самотечная система не может быть установлена или будет неэффективна.

Циркуляционные насосы вне зависимости от типа модели выполняют одну функцию – перемещение теплоносителя по контуру отопления. При этом циркуляционные насосы помимо непосредственно обеспечения работы системы отопления, позволяют регулировать интенсивность отопления за счет изменения давления в контуре. Например, при начале работы, до достижения желаемой температуры в помещении насос работает более интенсивно, а после прогрева комнат – активность работы уменьшается таким образом, чтобы только поддерживать полученную температуру.

Устройство циркуляционного насоса

Все циркуляционные насосы относятся к устройства центробежного принципа действия – теплоноситель попадает в рабочую камеру, из которой выталкивается лопатками центробежного колеса в боковой выходной патрубок. Заметим, что все устройства такого типа достаточно требовательны к чистоте теплоносителя и обладают КПД не более 80%.

Состоят циркуляционные насосы непосредственно из корпуса, с размещенным внутри электродвигателем, тщательно защищенным от влаги, и рабочим колесом на валу. В насосах закрытого типа колеса состоят преимущественно из двух дисков, между которыми расположены подающие лопасти.

Виды циркуляционных насосов

Среди циркулярных насосов системы отопления выделяют: быстроходные и тихоходные, а также с сухим и мокрым ротором.

Быстроходными называют насосы, частота оборотов в минуту у которых превышает 1500, у тихоходных этот показатель, соответственно, ниже 1500. Частота оборотов оказывает непрямое влияние на давление и потребляемую энергию, в частности изменение мощности пропорционально квадрату изменения напора и кубической степени изменения частоты вращений.

Тихоходные насосы имеют более сложную конструкцию и стоят дороже, при этом позволяют экономить электроэнергию. Если же выбрать модель, которая регулирует частоту вращения вала двигателя в зависимости от температуры, то можно ещё более значительно сэкономить на расходе электроэнергии.

Для получения наибольшего КПД циркуляционные насосы рекомендуется устанавливать таким образом, чтобы рабочая точка находилась в средней трети части характеристик (то есть обращать внимание на те модели, которые в основном процессе не будут работать на максимуме или минимуме своих возможностей).

Впрочем гораздо чаще принципиальный выбор модели циркуляционного насоса проводят в зависимости от типа ротора – с сухим или с мокрым.

Насосы с сухим ротором

У таких моделей в основной поток теплоносителя погружается только рабочее колесо на валу, которое вращается на подшипниках, отдаленных от стартера и ротора торцевыми уплотнениями.

Одна из основных задач – значительная герметизация – решается путем использования плотно прилегающих подпружиненных колец, изготовленных из керамики и высокопрочного графита. Одно из таких колец вращается на валу, а второе статически закреплено в корпусе. В момент вращения между уплотнительными шайбами образуется водная пленка, выполняющая функцию смазки, а также охлаждающая конструкцию.

Сухороторные насосы имеют двигатели с воздушных охлаждением (у моделей с высокой мощностью может присутствовать специальное устройство подачи холодного воздуха на мотор).

КПД подобных циркуляционных насосов зависит от мощности устройства – модели с мощностью до 1500 Вт обладают КПД 30-65%, до 7500 Вт – 35-75%, а более мощные порядка 40-80%.

Наиболее часто подобные модели используются в системах горячего водоснабжения, а также системах отопления, где необходима подача жидкости с большим напором.

Насосы с мокрым ротором

Циркуляционные насосы с мокрым ротором могут применяться с замкнутых контурах отопления для обеспечения значительной скорости перемещения теплоносителя. Такие модели позволяют значительно снизить диаметр труб, а также уменьшить количество теплоносителя, что положительно сказывается на экономичности отопления.

Конструкция таких насосов предполагает наличие разделения стартера и ротора тонкостенным стаканом, при этом ротор вращается в жидкости на подшипниках, смазывающихся и охлаждающихся теплоносителем. Сам стакан изготавливается из немагнитной нержавейки или углеродного волокна с толщиной стенки 0,1-0,3 мм, а подшипники производятся из прессованной керамики или спеченного графитового сплава.

Насосы с мокрым ротором, как правило, бесшумные, а частота вращения в них регулируется ступенчато вручную или при помощи автоматики, отслеживающей разность давления или температуры.

Заметим, что КПД насосов с мокрым ротором ниже, чем у моделей с сухим – при мощности 100 Вт КПД достигает 5-25%, до 500 Вт – 20-40%, а более 500 Вт – 30-40%.

Технические параметры циркуляционных насосов

Среди основных параметров циркуляционных насосов для систем отопления можно выделить следующие:

  • Пропускная способность – указывается в метрах кубических в час или литрах в минуту. Данный параметр отображает объем жидкости, который прокачивает насос за отрезок времени. Пропускная способность зависит от скорости потока и диаметра трубопровода.
  • Напор – указывается в метрах водяного столба и отображает высоту, на которую насос способен вытолкнуть жидкость по вертикали. Наибольший напор бытовых насосов составляет 17 метров, можно найти и более мощные модели, однако они достаточно громоздки, дороги и их нецелесообразно использовать в загородных частных домах.
  • Уровень шума – немаловажный параметр для оборудования, работающего в доме. Заметим, что уровень шума всегда ниже у моделей с мокрым ротором, чем у агрегатов с сухим.
  • Температурный диапазон – учитывая, что в трубах движется горячий теплоноситель оборудование должно выдерживать достаточно высокие температуры. Большинство насосов легко работает с температурами до 110 градусов Цельсия, однако можно встретить модели и с более высоким показателем (до 130 градусов).
  • Габариты – в частности важными параметрами являются монтажная длина и диаметр входного и выходного патрубков.

Следует также учитывать возможность установки насоса в открытые и закрытые системы отопления. В частности, при открытой системе нельзя использовать насос с мокрым ротором (что связано с возможным загрязнением теплоносителя и последующим выходом насоса из строя).

Как рассчитать производительность циркуляционного насоса

Объем подачи циркуляционных насосов можно рассчитать по нескольким формулам, в частности может использоваться следующая:

Q = P/(1,163 х (Tf — Tr))
или
Q = 0,86R/(TF–TR)

В которой:

Q – объем теплоносителя

P – тепловое потребление помещений (тепловая мощность)

Tf-Tr – разница температур выходной трубы и обратки

1,163 – коэффициент удельной теплоемкости воды (если в системе в качестве теплоносителя используется антифриз необходимо использовать значение его коэффициента удельной теплоемкости).

Также можно рассчитать объем подачи насоса по формуле:

Q = 3,6 х P/(С х (Tf — Tr))

Обозначения аналогичны предыдущей формуле, С – теплоемкость (справочный показатель для воды 4,2 кДж/кг*С)

Для определения тепловой мощности помещений можно воспользоваться СНиП для теплосетей, где для двух- и одноэтажных зданий при температуре воздуха на улице используется показатель теплового потребления 173-177 Вт/м2 (для многоэтажных зданий 97-101 Вт/м2).

Данные формулы являются достаточно общими, в том числе вследствие использования усредненных показателей тепловой мощности. Полученные результаты могут использоваться при начальных расчетах системы и применяться при выборе котла, если же котёл уже установлен, то в формуле необходимо использовать его показатели мощности.

Ещё один параметр, который необходимо просчитать – напор. Это вторая значительная характеристика, для определения которой необходимо выяснить гидравлическое сопротивление системы (напор всегда должен быть больше этого показателя):

H = (F х R × L)/(p × g) или (F х R × L)/10000 (м.)

В которой:

H — напор в метрах водяного столба

F — коэффициент, используемый для сантехнической арматуры (показатель для фасонных деталей – 1,3, для термостатического вентиля или клапана – 1,7, при использовании обоих видов комплектующих – 2,2, установка гравитационного тормоза или смесителя повышает коэффициент на 1,2, однако если используются все три вида оборудования коэффициент принимают равным 2,6

R — гидравлическое сопротивление труб, измеряемое в паскалях на погонный метр, в среднем составляет 50-150 Па/м

p — плотность теплоносителя (для воды данный показатель составляет 1000 кг/м3)

g — наибольшая высота подъема водяного столба, которая ограничена атмосферным давлением (при отсутствии гидравлического сопротивления данный показатель составляет 10,33 м и округляется при расчётах до 10)

Какой циркуляционный насос всё-таки выбрать

В загородных домах для систем отопления чаще используются насосы с мокрым ротором – они бесшумные и позволяют значительно уменьшать сечение труб, а значит и количество теплоносителя и затраты на обогрев дома.

В остальном же циркуляционный насос следует подбирать в зависимости от необходимых технических характеристик. Производителей насосов на рынке много, для того, чтобы определиться в марке насоса можно ознакомиться с отзывами о различных моделях или проконсультироваться со специалистами – имея большой опыт в обустройстве систем отопления каждый мастер может отдавать предпочтение конкретной фирме.

Также при выборе следует обратить внимание на количество скоростей, а также возможность их регулирования (вручную или автоматически). Наличие нескольких скоростей, а также автоматического регулирования их переключения позволяет получить достаточно удобную в использовании систему и оптимизировать расход топлива на различных этапах обогрева дома. В частности для быстрого обогрева можно использовать максимальную скорость, а для поддержания температуры в хорошо утепленном здании – минимальную.

Особенности монтажа насоса для отопления

Поставить насос на отопление частного дома одна из простейших задач в монтаже отопительной системы. Однако это не значит, что не нужно соблюдать правила монтажа. К основным требованиям при установке можно отнести следующие:

  • Циркуляционный насос устанавливается в магистраль таким образом, чтобы вал был расположен горизонтально, а направление теплоносителя совпадало со стрелкой на корпусе прибора.
  • Крепление следует производить при помощи резьбового крепежа с прокладками.
  • Подключение к системе энергообеспечения производят согласно индивидуальных схем, предоставляемых вместе с устройствами, при этом используют провода сечением не менее 0,75 мм2.
  • Перед тестовым запуском необходимо убедиться в отсутствии посторонних предметов и частиц в магистрали, а также герметичности резьбовых соединений и правильности подключения электропитания. Нельзя запускать насос при закрытых кранах запорной арматуры.
  • При включении следует удалить воздух из насоса путем выкручивания резьбовой пробки, а также проверить силу тока в обмотке (полученные данные должны совпадать с приведенными на корпусной маркировке). Также при тестовом запуске проверяют уровень вибрации и шума.

При установке циркуляционного насоса следует учитывать некоторые особенности:

  • Желательно устанавливать насос на байпас, что позволит снимать насос для ремонта или замены без удаления теплоносителя из системы. Кроме того, подобное решение позволит переключать систему с принудительной на естественную циркуляцию (если проект системы предполагает не принудительное движение теплоносителя).
  • Выбор циркуляционного насоса лучше доверить специалистам, даже изучив гору материалов сложно определиться, если вы не видели подобные устройства в работе (мастера же, которые занимаются обустройством и обслуживанием систем могут сказать об эффективности не только новых устройств, но и уже отработавших 5-10 лет).
  • Расчёт напора и производительности насоса можно провести самостоятельно, однако многие данные, которые используются в формулах следует дополнительно вычислять и без наличия специальных знаний мало кому удается не допустить ошибки. Также заметим, что вычисление параметров достаточно долгое занятие, в то время как у специалистов помимо значительного опыта есть ещё и специальные программы, что позволяет сэкономить время.

Планируете обустраивать систему отопления в загородном доме – обратитесь к нашим специалистам, мы не только подберем и просчитаем циркуляционный насос и но быстро и грамотно обустроим всю систему.

Открытая система отопления с циркуляционным насосом в частном доме: схема, фото, видео, заполнение

Обустройство частного дома отопительной системой – важный и достаточно серьезный процесс, от которого зависит комфорт проживания в нем. Среди всего многообразия тепловых обвязок, люди все чаще отдают свое предпочтение недорогим блокам, к которым и относится открытая система отопления с циркуляционным насосом.

Принцип работы

Чтобы запустить блок вовсе не нужно оснащать ее насосной установкой. Теплоноситель всегда пребывает в замкнутом контуре, что позволяет исключить какие-либо теплопотери. Монтаж системы отопления открытого типа настолько прост, что не требует особых умений и знаний. Поэтому с устройством подобного теплового блока сможет справиться даже неопытный домовладелец.

Схемы систем отопления с насосной циркуляцией

В обвязку отопительной системы открытого типа входят следующие функционирующие элементы:

  1. Нагревательный котел (газовый, электрический, твердо- или жидкотопливный)

Тип котла во многом зависит от дешевизны топлива (кому-то выгодно отапливать свое жилье газовым нагревателем, а у кого-то огромные запасы угля или дров, поэтому для них идеальным вариантом станет твердотопливный агрегат).

  1. Обогревательные приборы

Радиаторы, представленные сегодня на рынке в большом разнообразии. Это могут быть как современные биметаллические, алюминиевые и стальные радиаторы, так традиционные чугунные батареи.

  1. Металлический расширительный бак

Экспанзомат сантехнический – емкость с резиновой мембраной внутри, которая необходима для обеспечения нужного напора во всех трубах системы. Также требуется для гашения силы гидроудара.

  1. Трубы

Для обвязки котла – полипропиленовые, металлопластиковые, нержавеющие и т.п.

С этой статьей читают: Обвязка радиаторов отопления полипропиленом

Как функционирует система

Схема обвязки котла

В первую очередь нагревательный котел осуществляет прогрев теплоносителя, то есть воды. Далее подогретая вода под давлением поступает в трубы, достигая при этом зоны низкого давления. Затем она заполняет собой батареи, и, после того, как теплоноситель совершит полный круговорот и отдаст тепловую энергию всем функционирующим элементам, он возвращается в котел для дальнейшего прогрева. В силу того, что вода при нагреве расширяется (0,3% на 1 литр воды), то открытая система отопления должна обязательно включать в себя экспанзомат (расширительный бак).

За счет этого конструктивного элемента будет осуществляться компенсация лишнего объема воды и, при необходимости, пополнение необходимым количеством теплоносителя при его испарении. Чтобы облегчить запуск системы отопления следует выполнить установку врезного крана. При помощи последнего появляется возможность спуска воздуха из тепловой магистрали.

Принцип работы разделяется на несколько этапов:

  • цикл подачи, который включает в себя прогрев теплоносителя, переход его в систему и обогрев помещения;
  • цикл возврата, характеризующийся возвращением «отработанной», то есть остывшей воды.

С этой статьей читают: Мембранный расширительный бак для отопления

Тонкости устройства системы с насосом и без него

  1. Расширительный бак открытого типа располагается в самой высокой точке тепловой магистрали. Если этого не сделать, то эффективность работы всей отопительной системы будет крайне низкой.
  2. Для устройства подобных узлов желательно использовать трубы большого диаметра. Благодаря такому подходу удастся увеличить пропускную способность теплового контура, а значит, теплоноситель будет быстрее циркулировать по нему.
  3. Некоторые предпочитают заполнять трубопровод специальными незамерзающими растворами – антифризами. Однако, если в этом нет необходимости (магистраль не проходит через улицу и т.п.), то лучше всего использовать простую воду. Во-первых – это экономически выгодно, а во-вторых – вода имеет самую высокую теплоотдачу.
  4. В силу того, что вода во время нагрева способна испаряться, необходимо постоянно контролировать ее количество в нагревателе и своевременно пополнять запасы.

ВИДЕО: Хорошее и не очень о насосах для систем отопления

Преимущества и недостатки

Такие блоки характеризуются следующими достоинствами:

  • простота в устройстве и эксплуатации;
  • экономическая выгода по сравнению с другими вариантами обвязки;
  • на монтаж узла вы затратите минимум времени и усилий;
  • легко включается в работу и отключается от нее – достаточно лишь включить газ.

Справедливости ради стоит отметить и недостатки этого отопительного узла. Так, при отсутствии подключения к централизованной газопроводной магистрали он не сможет работать. Кроме этого, открытые экспанзоматы повышают вероятность возникновения ржавчины на батареях и трубопроводе.

Устройство открытого отопления своими руками

Даже если вы никогда не занимались подобными работами, то, придерживаясь рекомендаций и советов специалистов, вы сможете своими силами выполнить обвязку открытой системы отопления.

Этап №1

В первую очередь осуществляется установка котла. Его можно разместить как на напольной поверхности (желательно на противовозгораемом материале или на бетонной стяжке), так и подвесить на стене, что позволит сэкономить место. А вот что касается мощности нагревателя, то она выбирается в зависимости от площади прогреваемого помещения.

Универсальной формулой подсчета является 1 киловатт тепловой энергии на 10 квадратных метров помещения при стандартной высоте потолков. В зависимости от качества теплоизоляции дома добавляется от 10 до 30% к расчетной мощности.

Этап №2

Следующим шагом станет разводка и фиксация приборов обогрева. Их количество рассчитывается исходя из площади одной комнаты. Также следует определить количество секций радиатора из расчета 100 ватт тепловой мощности на 1 квадратный метр жилья.

Если нет желания оснащать свое жилье батареями, можно просто увеличить диаметр тепловой магистрали до 100 мм. Этот вариант является самым простым. Труба отводится от котла, проходит по всему периметру дома и возвращается назад к нагревателю.

Чтобы улучшить циркуляцию теплоносителя, специалисты рекомендуют выполнять разводку трубопровода под определенным уклоном: 5 мм на 1 метр трубного контура.

Установка расширительного бачка в открытой системе отопления осуществляется на обратке как можно ближе к нагревательному элементу.

Вот, собственно, и все тонкости устройства такого узла.

Можно еще выполнить вертикальную разводку, устанавливая расширительный бачок открытого типа на чердаке. А с целью его эффективной работы необходимо позаботиться о его утепление.

При устройстве отопительного блока необходимо уделить особое внимание расчету объема экспанзомата. В противном случае ошибки могут закончиться крайне плохо (взрыв бачка, повреждение приборов, находящихся рядом, деформация магистрали и т.п.).

Несколько советов

Чтобы улучшить работу узла, специалисты рекомендуют придерживаться следующих рекомендаций:

  1. Нагреватель размещается в отдельном помещении. Важно также учесть и то, что к нему должен поступать воздух. Напольную поверхность, где будет устанавливаться нагреватель, лучше устелить материалом, который не воспламеняется. А лучше всего, просто забетонировать участок помещения.

  1. Предпочтение стоит отдавать биметаллическим радиаторам. Во-первых, они легкие, что играет немаловажную роль при монтаже, а во-вторых – их показатели теплоотдачи значительно выше, чем у чугунных батарей. Так, чтобы исключить вероятность попадания холодного воздуха из окон, радиаторы лучше размещать под подоконниками. Кроме этого, такие обогревательные приборы располагаются от стенового перекрытия на расстоянии 50 мм. Отступ от пола – не менее 40 см.
  2. Наилучшим вариантом для обвязки теплового узла станут металлопластиковые трубы. Они имеют большой эксплуатационный срок (при правильной разводке и креплении такая магистраль прослужит как минимум полвека). И да, старайтесь как можно меньше использовать соединительные резьбовые элементы. Рано или поздно такие соединения могут дать течь.
  3. Что касается объема экспанзомата сантехнического (гидробака), то он не должен превышать 5% от объема всего отопительного узла. Для обогрева одноэтажного дома будет достаточно 8-литрового бака.

Зная тонкости устройства подобных обвязок, вы сможете самостоятельно создать в своем доме комфортные температурные условия для проживания.

ВИДЕО: Как циркулирует теплоноситель


Установка циркуляционного насоса своими руками: инструкция, подключение, фото работ

Содержание статьи

Подключение насоса к электросети

Желательно провести специальную линию электропитания с автоматической защитой. Для подключения необходимо задействовать три провода: фазовый, заземляющий и нулевой. Подсоединение можно осуществлять одним из способов:

  • использовать устройство дифференциального автомата;
  • подсоединить к электросети с бесперебойником;
  • использовать автоматическую систему котла;
  • использовать термостат.

Включать насос, используя вилку и стандартную розетку, специалисты не советуют. Этот метод не безопасен. Здесь отсутствует заземление и автомат защиты от скачков напряжения.

Как установить циркуляционный насос в систему отопления

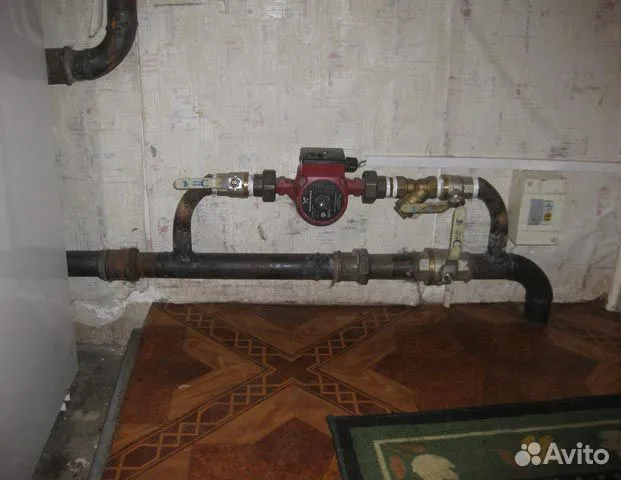

Монтаж помпы осуществляется через байпас (участок трубы меньшего диаметра, чем основной трубопровод, который будет страховочной веткой, на случай отключения электричества). Если не установить байпас, то выход насоса из строя, или отключение света, приведёт к полной остановке всего отопления.

Диаметр байпаса должен совпадать с диаметром входных отверстий на насосе.

Устанавливать насос на байпасе, или на основной ветке – не так важно. Главное, чтобы тот участок трубы, который будет резервным, был оснащён запорной арматурой

Лучше, если это будет обратный клапан, тогда поток перенаправляется автоматически. Ручной вариант – обычный шаровый кран.

Его нужно будет перекрывать каждый раз, когда подключается насос, и открывать, когда система работает без насоса.

Инструкция по шагам:

  1. Слить воду из системы (этого не обязательно делать, если предстоит замена насоса,- достаточно будет перекрыть краны).
  2. При помощи болгарки вырезается небольшой участок трубы в том месте, где будет устанавливаться обратный клапан.
  3. С двух сторон привариваются сгоны (патрубки с резьбой).
  4. Устанавливается обратный клапан. Стрелка на корпусе должна совпадать с направлением движения потока.
  5. Справа и слева от клапана при помощи широкого сверла, или сварки делаются отверстия. Их диаметр равен диаметру трубок байпаса.
  6. При подобных работах, окалина и металлические частицы неизбежно будут падать внутрь трубы. Так что следующий этап – генеральная уборка. Всё нужно вымести, вычистить, трубы промыть.
  7. На две трубки, согнутые под 90°, навариваются сгоны.
  8. Трубки со сгонами привариваются к основной трубе отопления.
  9. На сгоны монтируются шаровые краны (они будут по обеим сторонам помпы и, в случае необходимости, перекроют доступ воды, чтобы можно было поменять фильтр, насос и выполнить любые другие операции, не сливая воду).
  10. Определите правильное положение насоса. Стрелка на его корпусе также должна располагаться по ходу движения теплоносителя.
  11. Определив, где в будущем у помпы будет вход, на этом месте монтируется фильтр, который защитит крыльчатку и внутренние детали от повреждения. Фильтр нужно будет периодически чистить (если возможно) или менять. Можно поставить даже два фильтра – грубой и тонкой очистки.
  12. Прокрутить вручную вал прибора и после этого установить на нужное место.
  13. Система заполняется водой.
  14. На корпусе помпы приоткручивается центральный винт – таким образом будет спущен воздух. При помощи кранов Маевского воздух нужно будет спустить со всех радиаторов и вновь подлить воды. Процедуру повторяют несколько раз.
  15. Насос включается в розетку 220 В (ни в коем случае нельзя допускать работу «на сухую»). Производится пробный пуск. Первое время, пока в системе ещё есть воздух, к звуку работы помпы, могут примешиваться булькающие звуки. Воздух желательно стравливать до последнего.

Есть альтернативный вариант. Установить запорную арматуру можно не на байпасе, а перед и после него.

Также и фильтр, поставленный на входе перед байпасом, будет защищать от грязи не только насос, но клапан.

Нужно только учитывать, что арматура большего диаметра стоит дороже.

Места соединений обрабатываются герметиком, либо собираются на ФУМ-ленту.

Закрытые системы – зависимы от электричества. Нет света – отключается и отопление. Ситуацию может исправить установка источника бесперебойного питания для циркуляционного насоса, который может обеспечивать дом накопленной в аккумуляторах энергией от нескольких часов, до нескольких суток.

Механизм насоса имеет свойство как бы «залипать», после периода длительного простоя. Поэтому в летний период, раз в месяц или два, включайте насос и дайте системе поработать минут 10 – 20.

Схемы установки в системах различных типов

Для начала уточним место, где ставить проточный насос, обеспечивающий циркуляцию воды через котел и принудительно направляющий ее к радиаторам системы отопления. По словам нашего эксперта Владимира Сухорукова. чей опыт заслуживает доверия, место монтажа нужно выбирать таким образом, чтобы агрегат было удобно обслуживать. На подаче он должен стоять после группы безопасности и отсекающей котел арматуры, как это показано на схеме установки:

Чтобы оборудование можно было снимать и обслуживать, нужно ставить отсекающие краны

На обратке насос необходимо ставить непосредственно перед теплогенератором, причем в тандеме с фильтром — грязевиком, чтобы не пришлось покупать и монтировать лишние краны. Схема обвязки перекачивающего агрегата выглядит так:

При монтаже на обратке используется на 1 кран меньше

Рекомендация. Устанавливать таким способом циркуляционный насос можно как в закрытую, так и в открытую систему отопления, разницы большой нет. Утверждение касается и коллекторной системы, где теплоноситель движется к радиаторам по отдельным подводкам, присоединенным к распределительной гребенке.

Отдельный вопрос — открытая система отопления с циркуляционным насосом, способная работать в 2 режимах – принудительном и самотечном. Последний полезен для жилищ, где часто происходят отключения электроэнергии, а купить блок бесперебойного питания либо генератор хозяевам не позволяют доходы. Тогда аппарат с отсекающей арматурой нужно ставить на байпасе, а в прямую линию врезать кран, как это изображено на схеме:

Эта схема может работать в принудительном и самотечном режиме

Важный момент. В продаже встречаются готовые байпасные узлы с насосом, где вместо крана на протоке стоит обратный клапан. Подобное решение нельзя назвать правильным, поскольку обратный клапан пружинного типа создает сопротивление порядка 0.08—0.1 Бар, что слишком много для самотечной системы отопления. Вместо него можно применить лепестковый клапан, но его надо ставить только в горизонтальном положении.

Напоследок разъясним, как установить и выполнить подключение циркуляционного насоса к котлу, сжигающему твердое топливо. Как было сказано выше, агрегат лучше поставить на магистрали, идущей из системы отопления к теплогенератору, что и показано на схеме:

Как видите, в обвязке применено подключение насоса в котловой контур циркуляции с байпасом и трехходовым смесительным клапаном

О важной роли этих элементов обвязки подробно рассказано здесь

Критерии выбора

Первый важный показатель при выборе насоса – его мощность. Для качественного отопления следует подобрать аппарат именно с той мощностью, которой будет достаточно для отопления. Насосы более дорогие и мощные для обычного жилого дома не нужны − они все равно не будут включаться на полную нагрузку.

Для расчета оптимальной мощности следует принять во внимание такие параметры: температура теплоносителя на входе и выходе, напор, пропускная способность, производительность отопительного котла. Расход теплоносителя можно приравнять к мощности котла

К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту

Расход теплоносителя можно приравнять к мощности котла. К примеру, отопительный агрегат при мощности 30кВт прогоняет 30л теплоносителя за 1 минуту.

Наиболее простая формула для расчета оптимальной мощности насоса выглядит таким образом: Q= N/(T2 – T1), в этой формуле N – мощность котла, а T2 и T1 – разность температур воды на выходе из бака и в обратке.

Напор рассчитывается исходя из метража отапливаемой площади. Согласно общепринятым стандартам, на 100м2 жилого дома необходима мощность насоса около 100 Вт.

Установка циркуляционного насоса проводится следующим образом. Сначала нужно внимательно изучить инструкцию и схему, по которой он должен быть подключен. Котел и все отопительное оборудование нуждается в регулярном осмотре и профилактике, поэтому заранее нужно приготовить подход к главным узлам приборов. Затем надо слить весь теплоноситель и очистить трубопровод, после чего можно определиться с местом монтажа.

Так, специалисты рекомендуют устанавливать это оборудование возле котла, на трубе обратки. Такая позиция объясняется двумя причинами: установленный в этом месте насос позволит более равномерно распределить теплоноситель в котле, а значит – повысить эффективность всей отопительной системы. Кроме того, на обратке циркуляционный насос будет работать при более низкой рабочей температуре, из-за чего повысится срок его эксплуатации.

Установка байпаса

На выбранном для монтажа секторе выполняют обвод (байпас). Эта операция необходима для того, чтобы система продолжала циркулировать даже при выключении электропитания или поломки насосного оборудования.

Диаметр трубы обводной системы должен быть меньше диаметра труб основного газопровода. Только после установки байпаса приступают к монтажу агрегата.

Чертеж с технологией установки циркуляционного насоса представлен на этой схеме:

Особенности установки

Нужно помнить, что вал должен быть расположен горизонтально. При неправильном монтаже циркуляционный насос теряет до 30% своей производительности, и в течение короткого времени может выйти из строя. Клеммная коробка должна быть установлена вверху системы.

С обеих сторон агрегата нужно врезать шаровые краны – они обязательно понадобятся в дальнейшем, при регулярных техосмотрах и плановых ремонтных работах.

В системе отопления должны быть предусмотрены и фильтры для очистки воды в трубопроводах от различных твердых частиц. Последние при попадании в насосное оборудование приводят к его серьезной поломке.

Поверху обводной трубы монтируют клапан для выпускания воздуха из отопительной системы. При монтаже вала двигателя необходимо предусмотреть поворот коробки по оси при незначительном усилии. В открытой отопительной системе должен быть установлен расширительный бачок.

Расширительный бачок

Рассматриваемый тип отопительных систем в обязательном порядке должен оборудоваться расширительным баком. Как правило, используются мембранные бачки закрытого типа, которые устанавливаются прямо за котлом на трубе обратки.

Важнейшим параметром расширительного бака является объем, который нужно рассчитать перед тем, как провести отопление в одноэтажном доме. Все дело в физических процессах, происходящих внутри системы с принудительной циркуляцией. Разогретая вода увеличивается в объеме, вследствие чего повышается давление в трубопроводе. Наличие подходящего бака позволяет принять излишки теплоносителя, тем самым нивелируя их воздействие на элементы конструкции.

Объем бака рассчитывается по формуле:

  • V = e x C / (1 — Po/Pmax) x k,
  • Где e – коэффициент температурного расширения теплоносителя,
  • Po – величина давления в пустом баке,
  • C – суммарный объем теплоносителя в системе,
  • Pmax – максимальное давление в контуре,
  • k – коэффициент заполнения бака.

Технология монтажа

Установка циркуляционного агрегата – процесс, требующий соблюдения определенной последовательности работ.

Подготовка

Специалисты рекомендуют приобрести насос с резьбами разъемного типа. Если их нет, то нужно купить эти детали дополнительно. Также понадобится фильтр глубокой очистки.

Перед монтажом готовят обратный клапан: это нормализует работу системы отопления.

Также понадобятся специальные ключи, арматура, труба, небольшая по размеру, диаметром равным диаметру стояка.

Место

Современные циркулирующие насосы могут быть установлены как на трубе подачи воды, так и на обратном трубопроводе.

Монтаж, производимый на байпас (установленная между прямой и обратной проводкой отопительного радиатора перемычка, отрезок трубы), требует предварительной проверки способности прибора выдерживать сильный напор горячей воды.

При наличии байпас с насосом ставят на обратный трубопровод, ближе к расширительному баку.

Установка

Отопительная система может быть сделана из металла или экопласта. Разницы нет никакой для монтажа насосного оборудования. Его вставляют путем обвода. Если трубопровод выполнен из металла, то можно приобрести готовую конструкцию для обвода главной магистрали.

Сначала нужно слить воду, прочистить отопительную конструкцию, промыв ее несколько раз.

Затем с боку основной трубы, согласно схеме, монтируют П-образный кусок трубы, в середину которого встроен насос. С двух сторон от этого агрегата нужно установить шаровые краны. Для чего это нужно?

Во-первых, естественная циркуляция теплоносителя восстановится, если перекрыть один из них. Во-вторых, можно произвести ремонт или замену циркулирующего оборудования, если перекрыть оба крана, при этом сливать воду из системы не нужно.

При монтаже нужно обращать внимание на направление движения воды (отмечено стрелкой на корпусе насосного агрегата). https://www.youtube.com/embed/GB4ifjhXr9Y

После этого заполняют систему теплоносителем и проверяют ее на работоспособность. Любые погрешности нужно исправить на данном этапе.

Затем из трубопровода с помощью центрального винта выводят ненужный воздух. Если все сделано правильно, из специального отверстия начнет проступать жидкость.

Насосное оборудование с управлением ручного типа требует выведения воздуха перед началом работы: его включают на несколько минут и открывают клапан, это неоднократно повторяют.

После наполнения труб водой включится насосный прибор. Присутствие воздуха в трубопроводе исключено.

Куда ставить

Устанавливать циркуляционный насос рекомендуют после котла, до первого ответвления, а вот на подающем или обратном трубопроводе — все равно. Современные агрегаты делают из материалов, которые нормально переносят температуры до 100-115°C. Мало найдется систем отопления, которые работают с более горячим теплоносителем, потому соображения более «комфортной» температуры несостоятельны, но если вам так спокойнее, ставьте в обратке.

Можно ставить в обратном или прямом трубопроводе после/перед котлом до первого ответвления

Нет разницы и по гидравлике — котлу, да и остальной системе, абсолютно все равно, в подающей или обратной ветке стоит насос. Что имеет значение — это правильность установки, в смысле обвязки, и правильная ориентация ротора в пространстве

Остальное неважно

По месту установки есть один важный момент. Если в системе отопления две отдельные ветки — на правое и левое крыло дома или на первый и второй этаж — имеет смысл на каждой поставить отдельный агрегат, а не один общий — непосредственно после котла. Причем на этих ветках сохраняется то же правило: сразу после котла, до первого разветвления в этом отопительном контуре. Это даст возможность задавать требуемый тепловой режим в каждой из частей дома независимо от другого а также в двухэтажных домах экономить на отоплении. Как? За счет того, что на втором этаже обычно значительно теплее, чем на первом и там требуется намного меньше тепла. При наличии двух насосов в ветке, которая идет наверх, скорость движения теплоносителя задается намного меньше, а это позволяет сжигать меньше топлива, причем без ущерба для комфортности проживания.

Есть два типа систем отопления — с принудительной и естественной циркуляцией. Системы с принудительной циркуляцией работать без насоса не могут, с естественной — работают, но в таком режиме имеют более низкую теплоотдачу. Тем не менее, меньшее количество тепла, это все-таки намного лучше, чем его полное отсутствие, потому в местностях, где электричество отключают часто, проектируют систему как гидравлическую (с естественной циркуляцией), а затем в нее врезают насос. Это дает высокую эффективность и надежность отопления. Понятное дело, что установка циркуляционного насоса в этих системах имеет отличия.

Все системы отопления с теплым полом принудительные — без насоса через такие большие контура теплоноситель не пройдет

Принудительная циркуляция

Так как система отопления с принудительной циркуляцией без насоса неработоспособна, его устанавливают прямо в разрыв подающей или обратной трубы (по вашему выбору).

Большинство проблем с циркуляционным насосом возникают из-за наличия в теплоносителе механических примесей (песка, других абразивных частиц). Они способны заклинить крыльчатку и остановить мотор. Потому перед агрегатом обязательно ставят сетчатый фильтр-грязевик.

Установка циркуляционного насоса в систему с принудительной циркуляцией

Также желательно с двух сторон установка шаровых кранов. Они дадут возможность заменить или отремонтировать устройство без слива теплоносителя из системы. Перекрываете краны, снимаете агрегат. Сливается только та часть воды, которая была непосредственно в этом куске системы.

Естественная циркуляция

Обвязка циркуляционного насоса в гравитационных системах имеет одно существенное отличие — необходим байпас. Это перемычка, которая делает систему работоспособной при неработающем насосе. На байпасе ставят один шаровый отсечной кран, который закрыт, все время, пока работает перекачка. В таком режиме система работает как принудительная.

Схема установки циркуляционного насоса в системе с естественной циркуляцией

Когда пропадает электричество или агрегат выходит из строя, кран на перемычке открывают, кран, ведущий на насос, перекрывают, система работает как гравитационная.

Особенности монтажа

Есть один важный момент, без которого установка циркуляционного насоса будет требовать переделки: требуется разворачивать ротор так, чтобы он был направлен горизонтально. Второй момент — направление потока. На корпусе есть стрелка, указывающая в какую сторону должен течь теплоноситель. Вот так и разворачивайте агрегат, чтобы направление движения теплоносителя было «по стрелке».

Сам насос может быть установлен как горизонтально, так и вертикально, только при подборе модели смотрите, чтобы он мог работать в обоих положениях. И еще один момент: при вертикальном расположении мощность (создаваемый напор) падает примерно на 30%. Это надо учитывать при выборе модели.

Рекомендации по правильной установке насоса

Чтобы доступ для обслуживания насоса был удобным, следует осуществить правильное подключение агрегата. На практике при монтаже насоса следует учитывать основные правила установки:

После установки циркуляционного насоса к нему должен иметься всегда доступ, чтобы в случае поломки, его можно было беспрепятственно починить или поменять.

  1. Обе стороны насосного агрегата должны обязательно быть оснащены специальными шаровыми кранами, необходимыми при осуществлении технического обслуживания всей системы отопления или в процессе демонтажа агрегата.
  2. Необходимо оснастить всю систему фильтром с целью ограждения устройства от воздействия мелких частиц, приводящих к повреждению установки и ее компонентов.
  3. Поскольку вода, проходящая через систему отопления, является далеко не идеальной, то для нормальной работы насосов потребуется дополнительная защита. Поэтому отопительный байпас сверху необходимо снабдить клапаном, который должен быть вмонтирован. Выбрать можно любой клапан: автоматический или ручной. Его предназначение — это выпуск воздушных пробок, образующихся в трубах, его клеммы должны быть направлены четко вверх.
  4. Относящийся к виду мокрых моделей насос требуется установить в горизонтальном положении, чтобы он был полностью погружен в воду, а не только отдельной частью. Неправильная установка может нанести рабочей поверхности агрегата повреждения, а проведенная установка окажется бессмысленной.
  5. Для повышения рабочего потенциала конструкции необходимо выполнить специальную обработку всех креплений и соединений в системе средством для герметизации.
  6. Необходимо следить за соблюдением последовательности в процессе соединения насоса и креплений.

Выбор подходящего агрегата

При выборе насоса обращают внимание на два главных параметра: силу потока теплоносителя и гидравлическое сопротивление, которое преодолевается им при создании напора. При этом характеристики приобретаемого циркуляционного насоса должны быть на 10-15 % ниже расчетных значений

Если произвести установку мощного насоса в систему отопления, то можно столкнуться с проблемой увеличения потребляемой мощности, появления излишнего шума, быстрого износа деталей оборудования. Маломощный насос не сможет обеспечить перекачку теплоносителя в нужном объеме. Многие модели современных циркуляционных насосов снабжены электронными или ручными регуляторами скорости вращения вала электродвигателя. Наиболее высокое значение КПД достигается на максимальных оборотах вала.

Термоклапаны, устанавливаемые во многих системах отопления, регулируют температуру в помещении в соответствии с заданными параметрами. Клапан перекрывается при повышении температуры. При этом повышается гидравлическое сопротивление и, соответственно, увеличивается давление. Эти процессы сопровождаются появлением шума, избавиться от которого можно путем перевода насоса на низкие обороты. Эффективнее справляются с данной задачей насосы с встроенной электроникой, способной плавно регулировать перепады давления в зависимости от изменения количества воды.

Способы подключения

Подключение в электросеть с помощью вилки и розетки. Этот способ предусматривает установку электрической розетки в непосредственной близости к месту, где монтируется циркуляционный насос. Иногда они могут поставляться с подключенным кабелем и вилкой в комплекте, как на фото:

В этом случае можно просто включить прибор в электросеть, используя розетку, расположенную в зоне досягаемости кабеля. Нужно только убедиться в наличии третьего, заземляющего контакта в розетке.

При отсутствии шнура с вилкой, их нужно докупить, или снять с неиспользуемого электроприбора

Следует обратить внимание на сечение проводников шнура. Оно должно находится в пределах от 1,5 мм2 до 2,5 мм2

Провода должны быть медными многожильными, обеспечивающими стойкость к многократным изгибам. Шнур с вилкой для подключения электроприборов в сеть изображен на фото ниже:

Перед тем, как подключить циркуляционный насос, необходимо выяснить, какой из трех проводов шнура соединен с заземляющим контактом вилки. Это можно сделать с помощью омметра, заодно проверив целостность остальных проводов.

Открываем крышку клеммной коробки. Внутри коробки расположены три клеммы, предназначенные для включения прибора в сеть, имеющие обозначение, как на картинке:

Откручиваем зажим кабельной муфты (на первом фото это пластиковая гайка, в которую заведен кабель), одеваем его на наш шнур, заводим шнур в муфту. Если внутри коробки имеется хомут для крепления кабеля, продеваем шнур через него. Соединяем предварительно зачищенные от изоляции концы проводов шнура с клеммами.

К клеммам L и N нужно подключить провода, соединенные со штекерами вилки (не бойтесь их перепутать, это не критично), к клемме РЕ следует подключить провод заземляющего контакта вилки (а вот здесь ошибаться нельзя). Прилагаемая к изделию инструкция запрещает эксплуатировать его без защитного заземления. Далее, затягиваем хомут (при наличии), плотно закручиваем зажим кабельной муфты, зарываем крышку клеммной коробки. Насос готов к включению в электросеть.

Стационарное подсоединения. Схема подключения циркуляционного насоса к электросети с заземлением предоставлена ниже:

Требования к сечению проводов здесь те же, что и в предыдущем варианте. Кабель при таком монтаже может использоваться как гибкий, так и негибкий, медный, марки ВВГ, или алюминиевый, АВВГ. Если кабель негибкий, монтаж должен обеспечивать его неподвижность. Для этого кабель вдоль всей трассы закрепляется хомутами.

В данном варианте используется устройство защитного отключения (дифференциальный автомат). Вместо него можно применить обычный однополюсный автомат, пропустив через него только фазный провод. Если автомат установлен в щитке, где имеется шина РЕ, то кабель от насоса до автомата должен быть трехжильным. При отсутствии такой шины, клемму РЕ следует соединить с заземляющим устройством. Такое соединение можно выполнить отдельным проводом.

Отдельно хотелось бы рассмотреть такой вариант монтажа, как подключение насоса к ИБП. Он наиболее предпочтителен и обеспечивает независимость функционирования системы отопления от перебоев в подаче электроэнергии. Схема подключения циркуляционного насоса к источнику бесперебойного питания предоставлена ниже:

Мощность ИБП следует подбирать, исходя из мощности электродвигателя насоса. Ёмкость аккумуляторной батареи определяется расчетным временем автономного питания циркуляционного насоса, то есть временем, когда электросеть отключена. О том, как выбрать ИБП для котла мы рассказывали в отдельной статье. Требования к сечению кабелей, а также к наличию защитного заземления, относятся ко всем вариантам подключения.

Напоследок рекомендуем просмотреть видео инструкции по подсоединению различных моделей насосов к электрической сети:

Grundfos

Wilo Stratos-PICO

Схема подсоединения циркуляционного насоса к термостату

Вот мы и рассмотрели, как правильно выполняется подключение циркуляционного насоса к электросети. Схема и видео примеры помогли закрепить материал и наглядно увидеть нюансы монтажа!

Будет полезно прочитать:

  • Как выбрать аккумуляторы для ИБП
  • Как подключить электрический котел отопления
  • Схема подключения дифференциального автомата
Загрузка… Циркуляционные насосы

: почему вы должны установить один

Когда установлен циркуляционный насос водонагревателя, горячая вода будет подаваться почти мгновенно каждый раз, когда открывается кран горячей воды. Это происходит потому, что насос поддерживает движение горячей воды по водопроводной системе, поэтому горячая вода всегда доступна.

В домах без циркуляционного насоса из крана горячей воды будет течь холодная вода до тех пор, пока горячая вода из водонагревателя не достигнет крана. В течение года сотни и даже тысячи галлонов воды могут быть потрачены впустую в ожидании горячей воды.Это может привести не только к потере времени и воды, но и к деньгам!

Для чего нужен циркуляционный насос?

Если в вашем доме нет циркуляционного насоса, когда кран закрыт, горячая вода остается в трубах и в конечном итоге охлаждается. Когда кран снова открывается, холодную воду нужно протолкнуть через водопроводную систему. Поток воды не будет горячим до тех пор, пока холодная вода в трубах не будет заменена горячей водой из водонагревателя. В результате в канализацию уходит много ненужной воды!

Циркуляционный насос горячей воды, также известный как циркуляционный насос, решает эту проблему.Эти насосы обеспечивают непрерывную циркуляцию горячей воды по всему дому, поддерживая постоянную горячую воду в ваших трубах и готовую к использованию. При открытии крана горячей воды горячая вода подается сразу. Однако, как бы хорошо это ни звучало, есть некоторые вещи, которые следует учесть перед установкой циркуляционного насоса на ваш водонагреватель.

Преимущества установки циркуляционного насоса

Циркуляционные насосы для горячей воды существуют уже много лет. Многие элитные отели и рестораны предоставляют своим гостям горячую воду по запросу в качестве стандартного удобства.Однако в последнее время все больше домовладельцев начинают пользоваться многими преимуществами, которые может предоставить циркуляционный насос.

Вот несколько преимуществ:

Удобство: Циркуляционный насос подает горячую воду почти сразу после открытия крана. Возможность иметь доступ к почти мгновенной горячей воде, вероятно, является преимуществом номер один.

Использование воды: Поскольку горячая вода подается почти сразу, тратится меньше воды.При установке отпадает необходимость ждать, пока поток воды достигнет желаемой температуры. Это особенно полезно в районах, где не хватает воды. Огромным преимуществом использования циркуляционного насоса является возможность экономии значительного количества воды, что приводит к экономии денег и времени.

Простота установки: Установить циркуляционный насос относительно легко, и, скорее всего, у вас уже есть необходимые инструменты. Большинство моделей насосов рассчитаны на средний домашний водопровод.Кроме того, на установку насоса в водонагреватель не требуется специальных разрешений.

Простота эксплуатации: Как правило, циркуляционные насосы очень просты и просты в эксплуатации.

Выбор: Циркуляционные насосы для водонагревателей можно найти почти повсюду, у них есть множество производителей и варианты выбора.

Недостатки установки циркуляционного насоса

За удобство почти мгновенной подачи горячей воды приходится платить, но даже в этом случае у установки циркуляционного насоса действительно очень мало недостатков.

Начальная стоимость: Существует широкий диапазон цен на выбор, но лучше купить дорогую модель. Покупка качественного насоса поможет вам в будущем максимально сэкономить.

Потребляемая мощность: Многие из более ранних циркуляционных насосов работали без остановок и были более дорогими в эксплуатации, так как они постоянно потребляли электричество. Кроме того, они также потребовали, чтобы ваш водонагреватель работал усерднее, чтобы вода оставалась горячей круглосуточно.К счастью, многие из текущих моделей сделаны с учетом энергосбережения и предназначены для подачи горячей воды по запросу, а не для постоянной работы.

Тепловые потери: Поскольку ваш водопровод будет постоянно наполняться горячей водой, вы испытаете тепловые потери из самих труб. Однако, изолировав трубы с горячей водой, вы можете свести потери тепла к минимуму.

Bokywox производит циркуляционный насос, цена которого соответствует почти любому бюджету.


Типы циркуляционных насосов

В простейшей системе (здесь не рассматривается) используется небольшой насос, который работает непрерывно. Он медленно обеспечивает циркуляцию воды по основным водопроводным линиям (магистральным трубопроводам) дома и возвращает воду обратно в водонагреватель, если она не используется. Мы не рекомендуем этот тип системы, потому что он приводит к ненужному износу водонагревателя, потому что система постоянно работает.

Для вашего водонагревателя мы рекомендуем 2 основных типа циркуляционных насосов.Оба они очень энергоэффективны и эффективны.

Циркуляционные насосы по запросу

Эти системы сконструированы таким образом, что насос работает только тогда, когда есть потребность в горячей воде, например, при открытии крана или наполнении ванны. Они оснащены либо дистанционным переключателем, либо датчиком движения, который запускает насос для включения при обнаружении движения в трубопроводе горячей воды.

После активации вода циркулирует, пока не достигнет заданной температуры; или насос выключен вручную; или таймер истек.В зависимости от размера вашего дома эти единицы обычно стоят от 300 до 600 долларов.

Плюсы

  • При правильной настройке циркуляционный насос по требованию может снизить количество энергии, потребляемой вашим водонагревателем.
  • При необходимости горячая вода подается быстро. Это значительно сократит расход воды и время ожидания подачи горячей воды из крана.
  • В домах, которые модернизировали свою водопроводную систему с помощью циркуляционного насоса по требованию, будет уменьшено попадание горячей воды в трубы с холодной водой.
  • Возможность обходить датчик движения и вручную активировать помпу.

Минусы

  • В модернизированных водопроводных системах необходимо будет иметь источник питания и насос на каждом контуре горячего водоснабжения.
  • Горячая вода подается быстро, но не мгновенно, потому что насос необходимо активировать.
  • Время, необходимое для подачи горячей воды, зависит от конфигурации водопровода в вашем доме.

Циркуляционные насосы по времени и температуре

Этот тип системы автоматически закачивает горячую воду в контур подачи в заданное время.Насос изготовлен с регулируемым таймером и регулируемым аквастатом, который контролирует температуру воды, а также включает и выключает насос. Эти устройства обычно стоят около 300 долларов.

Плюсы

  • Возможность отменять настройки по вашему выбору.
  • Горячая вода подается почти мгновенно, что значительно сокращает потери воды и время.
  • Эти настройки можно легко изменить в соответствии с потребностями домашнего горячего водоснабжения.
  • Горячая вода циркулирует по водопроводу только при соблюдении установленных значений температуры и времени.

Минусы

  • Избыточное использование системы может отрицательно повлиять на потребление энергии.
  • Хотя это и не является обычным явлением, если вы модернизируете сантехнику с помощью этого типа насоса, существует вероятность того, что трубопроводы холодной воды могут нагреваться в кране, наиболее удаленном от водонагревателя.

Этот циркуляционный насос производства Grundfos даже имеет резервную батарею на случай отключения электроэнергии.


Модернизация водопровода с помощью циркуляционного насоса

Если дом построен с циркуляционным насосом, он снабжен специальной возвратной линией, по которой горячая вода циркулирует обратно в водонагреватель.Даже если у вас нет такой роскоши, как выделенная обратная линия, есть простой способ модернизировать водопровод, который позволит вам установить насос в существующем доме с помощью циркуляционного насоса по времени и температуре.

Перепускной клапан обычно устанавливается под раковиной, на самом дальнем расстоянии от водонагревателя. Когда циркуляционный насос работает, горячая вода будет течь по магистральным трубопроводам вашей сантехники. Перепускной клапан управляется температурой и открывается, когда вода в линии горячей воды опускается ниже 95 ° по Фаренгейту.

Как только клапан открывается, это позволяет «охлаждающей горячей воде» течь в линию холодной воды. По мере того, как «охлаждающая горячая вода» направляется в линию холодной воды, температура в линии горячей воды будет повышаться до тех пор, пока не будет достигнута заданная температура (обычно около 105 ° по Фаренгейту). Как только вода достигнет заданной температуры, перепускной клапан закроется.

Стоит отметить, что когда перепускной клапан открыт и позволяет теплой воде течь в линию холодной воды, холодная вода может быть теплее, чем ожидалось.Особенно при работающем циркуляционном насосе.

Трудно отрицать удобство системы времени и температуры, однако система по требованию имеет много преимуществ при модернизации вашего дома. Фактически, его может быть немного проще установить, и при правильном использовании он может быть чрезвычайно энергоэффективным.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Циркуляционные насосы — советы по замене

Фото: Supplyhouse.com

Более низкие температуры означают одно: на горизонте маячит зима, поэтому пришло время убедиться, что ваша система отопления остается в хорошем рабочем состоянии. Для гидравлической системы обслуживание должно включать циркуляционный насос, поскольку он, по сути, является «двигателем» всего этого и, возможно, самым важным компонентом.

Хотя другие детали более уязвимы к поломке, циркуляционные насосы ни в коем случае не непобедимы. «Некоторые вещи могут пойти не так, — объясняет Дэниел О’Брайан, технический эксперт интернет-магазина SupplyHouse.com. На какие типы проблем следует обращать внимание? Это зависит от конструкции насоса.

Основными типами насосов являются трехкомпонентные циркуляционные насосы и картриджные циркуляционные насосы. Из двух, трехкомпонентные циркуляторы проблематичнее. О’Брайан говорит: «Трехкомпонентные циркуляционные насосы больше напоминают« олдскульный »стиль и имеют больше заменяемых деталей, которые необходимо регулярно смазывать, особенно в начале каждого отопительного сезона». Домовладельцы должны выслушать для выявления проблем.«Если он внезапно начнет издавать странные или раздражающие звуки, возможно, что-то не так, — говорит О’Брайан.

Сменный картридж для насосов серии Taco 1600. Фото: supplyhouse.com

Циркуляционные насосы с картриджем имеют водяную смазку. «Они не требуют масла и имеют очень мало заменяемых деталей», — говорит О’Брайан. «Картриджным циркуляционным насосам время от времени может потребоваться новый картридж», но не часто возникает причина для замены самого насоса. По этой причине циркуляционные насосы картриджного типа стали стандартом.

Если домовладелец видит день, когда его циркуляционный насос, наконец, нужно будет заменить, это может быть простой сделай сам. Но выбор подходящего насоса для замены требует понимания нескольких факторов:

• Различные насосы имеют разную производительность. Скорость потока насоса, измеряемая в галлонах в минуту (GPM), относится к максимальному объему воды, который он может циркулировать при заданном диапазоне напора.

• Диапазон напора — это количество футов, на которое насос может поднять или опустить столб воды при атмосферном давлении.

• В гидравлической системе с замкнутым контуром циркуляционный насос может быть чугунным, поскольку используемая вода обезврежена кислородом для предотвращения ржавления. Напротив, в гидравлической системе с открытым контуром, где имеется постоянный поток насыщенной кислородом воды, циркуляционный насос должен быть изготовлен из бронзы или нержавеющей стали для предотвращения коррозии.

• Некоторые насосы предлагают функции переменной скорости, которые учитывают изменения тепловой нагрузки дома в течение дня. Используйте насосы с регулируемой скоростью в системе зонных клапанов или с лучистым теплом, которое зависит от одного коллектора для нескольких зон.

Интернет-магазин SupplyHouse.com предлагает большой выбор циркуляционных насосов от лидеров отрасли Taco, Bell & Gossett, Grundfos, Wilo и Armstrong, а также предлагает множество информационных инструментов на своем веб-сайте, в том числе это полезное видео:

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila. ком.

Циркуляционные насосы Grundfos для жилых помещений

Часто задаваемые вопросы

Q. «Система рециркуляции горячей воды потребляет много энергии?»
A. Оба варианта используют энергию. Но не так много, как думает большинство людей. В системе рециркуляции мы настоятельно рекомендуем заизолировать все трубы с горячей водой. Также наличие таймера и / или термостата потребляет еще меньше энергии. Электрический водонагреватель без резервуара не использует энергии , когда вы не набираете горячую воду.

Q. «Регулируется ли термостат?»
А.Термостатическое управление автоматически выключает циркуляционный насос, когда температура превышает примерно 105 ° F, и снова включает, когда температура падает ниже примерно 85 ° F. Термостат не регулируется. Вы можете щелкнуть здесь, чтобы узнать больше о термостате.

Q. «Ваш таймер кажется дорогим. Это необходимо?»
A. Большинство настенных таймеров с тремя контактами должны работать, но Grundfos делает фантастический таймер для своей самой популярной модели (# UP15-18SU). Его можно установить с шагом 15 минут, он устанавливается прямо на помпу, и это лучший таймер, который мы когда-либо видели.Вы можете щелкнуть здесь, чтобы узнать больше о таймере.

Q. «О своих чугунных насосах вы говорите, что они предназначены только для закрытой системы. Что такое« закрытая система »?»
A. Замкнутая система — это контур рециркуляции воды (или другой жидкости), когда после того, как он установлен и работает, новая жидкость не попадает в систему. Если новая жидкость попадает в систему, она увлекает с собой воздух, и со временем это приведет к коррозии чугунного насоса.

Q. «Почему вы не рекомендуете заказывать термостаты с насосами с сетевым шнуром?»
А.Из-за того, что эти насосы были предварительно смонтированы, для использования термостатов потребуется их повторное подключение, поэтому мы рекомендуем вам приобретать насос, термостат и таймер отдельно, если вы хотите использовать термостат.

Q. «Зачем мне нужны фланцы / штуцеры?»
A. Резьба на насосах предназначена для присоединения только к фланцам или штуцерам. Есть много разных размеров и типов труб. Использование фланцев / штуцеров означает, что им не нужно делать разные насосы для разных размеров и типов труб.

Q. «Я покупаю насос Grundfos для замены. Рядом с насосом написано:« Требуется один комплект ». Должен ли я (должен ли я) заказывать фланцы / штуцеры вместе с насосом, или я могу просто заказать насос? »
A. Если это идентичный заменяющий насос Grundfos, вам, безусловно, не нужно снова покупать фланцы / штуцеры. Те, которые у вас сейчас есть, «должны» подойти.

Q. «Каково качество насоса марки Grundfos?»
А.Мы не знаем более тонких насосов. При этом мы хотим, чтобы вы понимали, что каждый насос выполняет определенную функцию. Это означает, например, что циркуляционный чугунный насос обычно не предназначен для бытовой питьевой воды. Каждый насос также имеет определенную скорость потока и т. Д., Поэтому не думайте, что вы можете просто заказать насос Grundfos по самой низкой цене и что он будет работать в вашей ситуации. Grundfos отличается высочайшим качеством, но понимает, что велосипед за 20 000 долларов может не ездить так быстро, как автомобиль за 15 000 долларов.

Q. «Что означает« ISO »на фланцах / штуцерах?»
А.В ISO (изолирующие) фланцы встроена запорная отвертка, поэтому насос можно удалить из системы, не отключая подачу воды.

Q. «Какой насос вы бы порекомендовали для большинства бытовых систем рециркуляции?»
A. Самым популярным нашим устройством является #UP 15-29SU (ранее # UP15-18SU). Это очень тихий прибор и потребляет меньше электроэнергии, чем большинство лампочек (65 Вт!). Для еще большей экономии вы также можете установить таймер и / или термостат.

Q. «Вы предлагаете / показываете такой отличный выбор, и, поскольку мне нужен насос сразу, я беспокоюсь, что он не будет доставлен сразу после того, как я его закажу.
A. Более 95% насосов всегда есть в наличии и отправляются в течение 24 часов с момента получения нами вашего заказа (пн-пт).

Q. «В чем преимущество установки дополнительного таймера или термостата?»
A. Любой из них сэкономит энергию (и деньги). Таймер позволяет насосу включаться только в определенное время.Поэтому, если вам нужна горячая вода только утром, вы можете установить таймер на 6-8 часов утра. Тогда в это время насос будет рециркулировать только горячую воду. Термостат отключает насос, когда вода в трубах достигает определенной температуры. Поэтому, когда вода в трубе нагревается, насос выключается. Когда таймер и термостатические регуляторы установлены вместе, последовательно, циркуляционный насос работает ТОЛЬКО в предварительно установленное время, указанное пользователем, И ТОЛЬКО при соблюдении температурных условий термостата.То есть, если таймер или переключатель термостатического управления разомкнут (выключен), циркуляционный насос не будет работать.

Q. «Что еще мне нужно для установки системы рециркуляции горячей воды?»
A. Вам, конечно же, понадобится насос и фланцы / штуцеры; поворотный обратный клапан, а также трубы и фитинги для возврата обратной линии к насосу. Таймер и / или термостат не являются обязательными. (щелкните здесь, чтобы получить инструкции и дополнительную информацию по ним).

Q. «Подходят ли насосы Grundfos из нержавеющей стали для питьевой горячей воды?»
А.Абсолютно. Это отличный выбор для питьевой воды.

Q. «Я хочу установить контур циркуляции горячей воды, чтобы я мог быстро набрать горячую воду в свои краны. Моя проблема в том, что мне нужно накачать ее примерно на 20 футов, а у меня только 40 фунтов на квадратный дюйм. Будет ли 1 / 2 «обратная линия работает нормально?»
A. Вы можете даже использовать 3/8 «на обратной линии (после последнего приспособления). Лучше всего использовать 1/2», но нет причин использовать 3/4 «трубу. Когда ваша система полностью находится под давлением , в то время как насос Grundfos «толкает» вверх, вода также «капает» вниз.Просто убедитесь, что вы удалили ВЕСЬ воздух из возвратной линии и спроектируйте свою систему так, чтобы в вашей линии не было воздуха.

Типовая система горячего водоснабжения перед циркуляционным насосом.

Установка обыкновенного рециркуляционного насоса.

Крупный план насосной установки.

Указания по установке:

Теперь, когда в ваших трубах будет постоянно находиться горячая вода, мы настоятельно рекомендуем изолировать трубы с горячей водой, а также обратную линию, чтобы избежать потерь тепла в режиме ожидания.

Между линиями горячей и холодной воды должно быть расстояние 2 дюйма.

Отводы от основного горячего водоснабжения должны быть как можно короче.

Местные нормы и правила могут требовать установки расширительного бака горячей воды для вторичного сброса давления на линиях подачи холодной воды с обратными клапанами.

Насос следует устанавливать так, чтобы вал двигателя находился в горизонтальном положении.

Очень важно , чтобы в трубе или насосе не было воздуха .Если вы не слишком увеличили размер насоса (что расходует много энергии), захваченный воздух в обратной линии может повредить рециркуляционный насос. В этих рециркуляционных насосах Grundfos удаление воздуха из насоса может осуществляться путем выпуска воздуха из хромированной пробки с прорезью, расположенной на передней части насоса. ВАЖНО: Эта хромированная заглушка НЕ снимается. Эта хромированная заглушка с прорезями предназначена для выпуска воздуха только из насоса, а не из всей системы циркуляционных трубопроводов. После заполнения системы водой убедитесь, что питание насоса отключено.Поставьте ведро под насос, потому что вода начнет вытекать из пробки при выпуске воздуха. Медленно открутите хромированную пробку с прорезью против часовой стрелки, пока не появятся маленькие пузырьки воздуха и воды. Как только появятся крошечные пузырьки или вода, прекратите откручивать хромированную пробку. Позвольте всему воздуху выйти. Когда из насоса будет медленно течь только вода, вы поймете, что воздух был удален. Затяните хромированную заглушку с прорезью по часовой стрелке. Чтобы воздух не скапливался в обратной линии, наклоните все трубы так, чтобы воздух поступал в верхнюю точку обратной линии, а затем поставьте там вентиляционное отверстие, чтобы вы могли периодически выпускать воздух.

Обратный трубопровод можно установить как под полом, так и под потолком.

Основы рециркуляционной насосной системы для горячей воды

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Стандартная система водяного отопления нагревает воду только в баке, а оттуда она должна пройти по вашим трубам, чтобы достичь выхода. Это приводит к задержке между включением горячей воды и выходом горячей воды из крана.

Чтобы сократить количество отходов и повысить эффективность, система рециркуляции горячей воды будет поддерживать движение горячей воды по вашим трубам (по петле), так что вода будет готова к использованию, как только вы включите кран. Продолжайте читать, чтобы узнать, подходит ли вам эта система.

Где используются рециркуляционные насосы?

В течение многих лет рециркуляционные насосы были стандартным оборудованием в качественных отелях, спортзалах и ресторанах, но они также становятся все более распространенными в частных жилых помещениях.Преимущество наличия горячей воды по запросу в сочетании со сниженными затратами на электроэнергию делает использование таких устройств привлекательным по ряду причин.

Если раньше они предоставлялись для удобства клиентов, то теперь они используются как способ сократить расходы по дому. Некоторые из лучших на сегодняшний день моделей безбаквальных водонагревателей даже включают встроенный рециркуляционный насос.

Преимущества

Когда открывается кран горячей воды, горячая вода всегда находится на расстоянии нескольких секунд.Вместо того, чтобы проталкивать горячую воду по всей системе из резервуара для горячей воды, ее нужно протолкнуть только через линию, ведущую от линии первичной воды к самому крану.

Циркуляционный насос поддерживает подачу горячей воды по трубам горячего водоснабжения в вашем доме постоянно, по запросу или по заданному времени с помощью таймера (в отличие от таймера водонагревателя). Если горячая вода не используется, она просто возвращается обратно в бак.

Эта основная экономия затрат достигается за счет меньшего количества воды, спускаемой в канализацию, прежде чем температура станет подходящей для использования.Рециркуляционные насосы сокращают потребление в регионах, чувствительных к воде, и в зимний период возможна значительная экономия.

Недостатки

Первоначальная стоимость — основной недостаток системы рециркуляции горячей воды. Новый блок может быть равен счетам за водопользование за многие месяцы, а установка еще больше увеличивает стоимость. Хорошая новость заключается в том, что большинство рециркуляционных насосов можно установить довольно легко, и у большинства любителей дома есть инструменты и навыки, необходимые для работы.

Новый насос также имеет решающее значение для вашей экономии, поскольку старые модели, как правило, работают непрерывно, а не по требованию. Кроме того, хорошо изолированные водопроводные трубы могут предотвратить потерю энергии и повысить эффективность любой системы водяного отопления.

Рекомендации по установке

Для установки рециркуляционного насоса потребуется добавить несколько трубопроводов, чтобы вода могла непрерывно течь через систему горячего водоснабжения. Обычно насос устанавливается в непосредственной близости от сборного резервуара, но вы также можете установить рециркуляционные насосы рядом с кранами, которые часто используются для обеспечения мгновенной подачи горячей воды в этом месте.

С другой стороны, вода для точечного нагрева может быть более доступной при использовании проточной водяной системы, которую можно установить под шкафом или в соседнем туалете.

Связано: Стоимость водяного теплого пола

Система рециркуляции горячей воды может быть большим вложением для небольших семей, но может быть отличным способом сэкономить деньги в большом доме, где горячая вода пользуется большим спросом за счет большая площадь.

Как правило, если горячая вода доходит до крана более 5 секунд, установка рециркуляционного насоса может сэкономить вам деньги в долгосрочной перспективе, но также может быть хорошей идеей изучить другие методы нагрева. .

Как работают циркуляционные насосы горячей воды

Вы думаете об установке циркуляционного насоса на свой водонагреватель? Это простое устройство не только сэкономит вам деньги, но и обеспечит почти мгновенную подачу горячей воды. Циркуляционный насос поддерживает постоянную подачу горячей воды через водопроводную систему дома, поэтому при открытии крана с горячей водой вода сразу становится горячей.

Циркуляционный насос поможет вашему водонагревателю невероятно быстро подавать горячую воду. Вот почему так важно поддерживать свой обогреватель в оптимальном состоянии и регулярно выполнять работы по техническому обслуживанию водонагревателя.Мы также настоятельно рекомендуем установить противоударный фильтр на входящий водопровод.

Для чего нужен циркуляционный насос?

Когда у вас установлен циркуляционный насос, горячая вода циркулирует по всей системе водопровода, чтобы ускорить подачу. Давайте подробнее рассмотрим, что происходит, когда у вас установлен циркуляционный насос, а когда нет.

Сантехника БЕЗ установленного циркуляционного насоса

Если у вас не установлен циркуляционный насос, домашняя сантехника работает следующим образом:

  • При закрытии крана горячей воды подача воды прекращается.
  • Когда горячая вода не требуется, она скапливается в трубах и охлаждается.
  • Когда кран горячей воды снова открывается, холодная вода, которая застряла в водопроводе, должна быть «протолкнута» через трубы, прежде чем горячая вода из водонагревателя достигнет крана.
Bottom Line

В канализацию уходит много ненужной воды.

В течение года это может добавить до сотен галлонов воды!

Сантехника С установленным циркуляционным насосом

Если в вашем доме установлен циркуляционный насос, происходит следующее:

  • После закрытия крана горячей воды горячая вода временно останавливается в кране, прежде чем она начнет течь. снова пройти через водопровод.
  • Когда горячая вода не требуется, вода в трубах непрерывно циркулирует для подготовки к следующей потребности в горячей воде.
  • При открытии крана горячей воды горячая вода подается почти сразу.
Bottom Line

Когда открывается кран горячей воды, вода сразу становится горячей.

Это экономит время и деньги!

Плюсы и минусы рециркуляционных насосов для горячей воды

Однако, несмотря на все преимущества циркуляционного насоса, есть также ряд вещей, которые вы должны учитывать перед покупкой и установкой.

Плюсы установки циркуляционного насоса

Циркуляционные насосы не новость. Они уже много лет используются в ресторанах и гостиницах высокого класса. Но только относительно недавно домовладельцы смогли воспользоваться удобством и экономией.

  • Простота установки — Циркуляционные насосы довольно просты в установке. Как правило, никаких специальных разрешений или инструментов не требуется. Доступно множество моделей, разработанных специально для домашних сантехнических систем.
  • Выбор — Доступно множество производителей и опций.
  • Комфорт — Горячая вода доступна почти сразу после открытия крана. Удобство почти мгновенной подачи горячей воды — огромная выгода для домовладельцев.
  • Простота эксплуатации — Большинство устройств очень просты в эксплуатации. После того, как они установлены, вам редко нужно вносить какие-либо корректировки.
  • Использование воды — Тратится меньше воды, так как горячая вода подается почти сразу.Это особенно полезно в районах с дефицитом воды. Ежегодно можно сэкономить значительное количество воды.

Минусы установки циркуляционного насоса

При всех преимуществах, которые предлагает циркуляционный насос, у него также есть несколько недостатков:

  • Тепловые потери — Может быть значительная потеря тепла из водопровода вашего дома. Поскольку по вашим трубам циркулирует горячая вода, тепло теряется, пока оно ожидает использования. Тем не менее, вы можете минимизировать потери, изолировав трубы с горячей водой.
  • Начальная стоимость — Будьте готовы заплатить несколько сотен долларов за качественный насос. Существуют и менее дорогие насосы, но покупка модели высокого класса — хорошая идея и оправданное вложение.
  • Потребляемая мощность — Циркуляционные насосы значительно улучшили потребляемую мощность. Многие из первых блоков работали без перерыва, потребляя больше электроэнергии и требуя от водонагревателя круглосуточно и без выходных. Сегодня большинство насосов спроектировано таким образом, чтобы обеспечить баланс между энергосбережением и удовлетворением потребностей в горячей воде.
  • Шумный . Старые и более дешевые модели могут добавить дополнительный шум к обычному нагреву воды.

Проконсультируйтесь с местным сантехником

Типы циркуляционных насосов

Существует 3 основных типа циркуляционных насосов. Давайте подробнее рассмотрим каждый из них:

Базовый циркуляционный насос

В этой системе используется небольшой насос, который постоянно циркулирует по основным водопроводным линиям дома, также известным как магистральные трубопроводы.Если вода не используется, она возвращается обратно в водонагреватель.

Grundfos Comfort PM — отличный пример простого циркуляционного насоса.

Циркуляционный насос по запросу

Система по запросу работает, когда есть потребность в горячей воде. Если кран с горячей водой открыт, датчик движения или дистанционный выключатель запустит насос.

После включения насоса он продолжит циркуляцию воды по трубам до тех пор, пока вода не достигнет заданной температуры.

Плюсы
  • Есть возможность отключить датчик движения, чтобы насос можно было активировать вручную.
  • Горячая вода доставляется быстро, экономя время, воду и деньги.
  • Система по требованию может снизить потребность в энергии вашего водонагревателя, тем самым сэкономив деньги на счетах за коммунальные услуги.
  • В модернизированных домах сократится переход горячей воды в водопровод холодной воды.
Минусы
  • Горячая вода не подается мгновенно, потому что насос необходимо активировать.
  • То, как в вашем доме будет водопровод, определит количество времени, необходимое для подачи горячей воды.
  • В модернизированных домах необходимо использовать источник энергии и насос на каждом контуре горячего водоснабжения.

Циркуляционный насос Bacoeng

Циркуляционные насосы по запросу имеют много преимуществ по сравнению с базовыми моделями.

Циркуляционный насос времени и температуры

Система времени и температуры позволяет запрограммировать насос в соответствии с вашими потребностями в горячей воде.Вы можете установить регулируемый таймер и аквастат на время, когда вам понадобится горячая вода. Например, если вы всегда принимаете душ в 7 утра и запускаете посудомоечную машину в 8:30, вы можете настроить насос на включение в 6 утра и выключение в 10:30.

Плюсы
  • Настройки насоса легко регулируются.
  • Чтобы горячая вода циркулировала по водопроводу, необходимо активировать настройки времени и температуры.
  • При необходимости настройки можно легко изменить.
  • Горячая вода подается почти мгновенно, что позволяет экономить время, деньги и воду.
Минусы
  • Эта система может увеличить потребление энергии на , если она используется чрезмерно.
  • В модернизированных домах могут возникнуть проблемы с краном, наиболее удаленным от водонагревателя. Иногда трубопроводы холодной воды могли нагреваться.

Циркуляционные насосы по времени и температуре позволяют точно дозвониться, когда вам нужна горячая вода.

Модернизация вашего дома

Когда в доме протекает водопровод для циркуляционного насоса, имеется выделенная обратная линия.Эта линия отправляет горячую воду обратно в водонагреватель, чтобы снова нагреть ее до нужной температуры.

Дома, которые модернизируются, обычно не имеют выделенной обратной линии. Однако можно установить перепускной клапан под раковиной, наиболее удаленной от водонагревателя. В этой конфигурации используется циркуляционный насос по времени и температуре.

Перекрестные клапаны открываются, когда температура горячей воды опускается ниже 95 градусов по Фаренгейту. Когда клапан открывается, холодной горячей воде позволяют течь в линию холодной воды, пока вода в линии горячей воды не достигнет 105 градусов по Фаренгейту.Когда температура горячей воды достигает 105 градусов, клапан закрывается.

Имейте в виду, что когда перепускной клапан открыт, теплая вода течет в линию холодной воды. Это, скорее всего, приведет к тому, что холодная вода станет теплее, чем обычно.

Система измерения времени и температуры — это очень распространенный циркуляционный насос. У них много преимуществ, и они очень удобны. Однако когда дело доходит до модернизации вашего дома, систему по требованию установить немного проще.

Проконсультируйтесь с местным сантехником

Как работает циркуляционный насос?

Если вы мечтали о подаче горячей воды в любой кран в доме, возможно, вы подумали об установке циркуляционного насоса.Эти циркуляционные насосы не только обеспечивают мгновенную подачу горячей воды по всему дому, но и могут сэкономить тысячи галлонов воды в год. В водопроводной системе без насоса горячая вода не может поступать в кран до тех пор, пока холодная вода в трубах не вытечет, а это означает, что большое количество потраченной воды попадет в канализацию. Циркуляционный насос поддерживает поток горячей воды через систему, так что она сразу становится доступной.

Типы циркуляционных насосов и принцип их работы

В современных домах чаще всего используются циркуляционные насосы трех типов.Самая простая форма — это основной циркуляционный насос. Это устройство постоянно включено и постоянно циркулирует вода по водонагревателю и трубам. Когда кран с горячей водой открыт, из крана откачивается горячая вода. В противном случае вода возвращается в водонагреватель. Из-за его неэффективности и износа мы не рекомендуем домовладельцам устанавливать простой насос.

Циркуляционные насосы по запросу

Как следует из названия, циркуляционные насосы по требованию работают только тогда, когда кто-то включает горячую воду в раковине, ванне или другом месте.Эта система оснащена либо переключателем, либо датчиком движения, который включает насос, когда вода начинает двигаться в трубопроводе горячей воды. Насос будет продолжать подавать горячую воду из водонагревателя до тех пор, пока не будет достигнута желаемая температура или пока поток воды не будет отключен пользователем. Хотя эта система может сэкономить много энергии и воды, она может быть не такой мгновенной, как другие типы циркуляционных насосов.

Циркуляционные насосы по времени и температуре

Циркуляционный насос этого типа включается в запрограммированное время и перекачивает воду в контур, пока она не достигнет заданной температуры.Обычно это происходит, когда семья больше всего использует горячую воду: утром во время душа или вечером, когда мыть посуду или стирать. Аквастат можно в любой момент заменить в соответствии с меняющимися потребностями домашнего хозяйства. Поскольку насос работает только тогда, когда это необходимо, он может сэкономить много денег, при этом обеспечивая немедленную подачу горячей воды. Существует вероятность того, что семьи могут чрезмерно использовать этот тип насоса и расходовать избыточную энергию, но этого можно избежать.

Возможные недостатки циркуляционных насосов

Мгновенный доступ к горячей воде может быть благословением, но удобство может иметь некоторые побочные эффекты.Во-первых, при первом включении смесителя холодная вода, скорее всего, будет чуть теплой, чем холодной, если в доме нет выделенной обратной линии. Для насосов, которым требуется питание, домовладельцу, возможно, потребуется установить новую розетку, что может увеличить первоначальные затраты. Есть также некоторые свидетельства того, что насосы могут сократить срок службы труб, поскольку они будут иметь дело с большим количеством тепла и давления, чем обычно.

Установка циркуляционного насоса

Для домовладельцев всегда полезно нанять профессиональных сантехников для установки любых новых компонентов в их водопроводную систему.Циркуляционные насосы не слишком сложны, но квалифицированная установка гарантирует, что система будет работать правильно с первого раза. Это также лучший шанс избежать проблем, которые могут потребовать много времени и денег.

Maeser успешно установила бесчисленное количество циркуляционных насосов для воды для владельцев недвижимости по всему Луисвиллю. Наши специалисты будут рады ответить на любые ваши вопросы об этой технологии и о том, подходит ли она для вашего дома.Запросите расценки или назначьте встречу сегодня, позвонив или отправив нам сообщение.

Рециркуляция горячей воды без насоса

Горячая вода менее плотная, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать в более прохладной воде. Он вытеснит более холодную воду, которая затем опускается, потому что она более плотная. Это может стать бесконечной петлей, управляемой горячей водой в водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель находился ниже светильников, в которые вы хотите подавать горячую воду, и чтобы там была небольшая «помощь» для увеличения производительности контура.Эта помощь заключается в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проложите ½-дюймовую трубу обратно к водонагревателю. Сторона подачи отходит от верхней горячей стороны резервуара и возвращается на дно резервуара к тройнику, установленному на выпускном отверстии для слива резервуара.

Несколько лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны быть неизолированы, чтобы петля работала.Теперь вы можете забыть эту информацию. Цикл перезапускается полностью (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми большими и меньшими трубами. Вероятно, есть способы настроить систему дальше, но для практических целей нам не обязательно вдаваться в подробности. Я оставлю нюансы на усмотрение гиков.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и у вас есть удаленная раковина, в которую вы хотите «немедленно» подать горячую воду.Раковины и другие приспособления, расположенные далеко от водонагревателя, могут привести к потере большого количества воды, пока вы ждете, пока туда придет горячая вода. Конечно, сразу же получить там горячую воду придется немало. Бесплатных обедов нет.

В прошлом я писал в блоге о том, насколько просто это можно сделать, но этот пост прояснит некоторую информацию в этом посте. Он также покажет, как можно настроить систему для подачи горячей воды, в то же время поддерживая достаточно высокую температуру воды в контуре, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде во время сна минимальна, не было бы неплохо установить таймер в системе, чтобы мы могли периодически останавливать циркуляцию? Если вода не застаивается, бактерии обычно не являются проблемой. Большинство систем с реальным насосом имеют таймеры, которые можно настроить так, чтобы насос работал только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не так пассивен, как был.Эти низковольтные клапаны могут работать за гроши в год и очень эффективны. Клапан обычно закрыт, и для его открытия требуется питание. Уменьшая количество «открытого времени», мы можем еще больше сократить количество пенсов.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый в качестве «обратного клапана» при возврате в резервуар

Одна из сложных проблем термосифонной системы — это когда в доме есть приспособления, которые не включены в петля. Это может произойти с оборудованием, расположенным на том же уровне, что и водонагреватель (ванные комнаты, прачечные на цокольном уровне и т. Д.).Когда вы запускаете горячую воду в эти приспособления, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он меняет направление, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается на дно резервуара. Эту проблему можно решить, установив датчик, который может определять, когда горячая вода забирается другими приборами. Датчик представляет собой переключатель «открывается при повышении», который замыкается, когда температура снова падает.Когда датчик закрывается (поскольку температура воды начинает снижаться после использования), клапан открывается и позволяет термосифону снова работать.

Следует также отметить, что на петле не должно быть никаких приспособлений ни до, ни после самой дальней точки. Все, что находится в контуре, должно оторваться от конца контура, иначе упомянутые мной перепады давления снова станут проблемой.

Общая идея сверхизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является сверхизоляция труб, идущих в удаленное место, чтобы трубы удерживали тепло в течение значительного количества времени, в то время как другие точки использования могут держать клапан закрытым, или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моем обучении сверхизоляции труб позже.) Это также будет очень полезно для систем с насосами. Это также означает, что цикл не обязательно должен работать все время в течение дня — возможно, работает ½ раза — еще раз, что еще больше снижает эти копейки. Чем выше температура в этих трубах, тем меньше возвратная вода вызовет возгорание водонагревателя, чтобы нагреть его до температуры.

Любая система рециркуляции воды заставит ваш водонагреватель работать чаще, но из-за большего количества воды при более высокой температуре водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще.Насколько эффективна будет система, зависит от затрат на воду, энергозатрат, типа водонагревателя и от того, насколько хорошо вы можете изолировать все. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровня, который может сделать электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной изоляции из стекловолокна вокруг резервуара, я говорю о добавлении значительных от 3 до 6 дюймов пены с высоким R вокруг нагревателя.Несколько лет назад я добавил к своему 2 ″ — следующий обогреватель получит больше.

Жесткая изоляция из пеноматериала вокруг резервуара

Что касается аргумента, что некоторые производители аннулируют гарантию, если вы добавляете изоляцию, это может быть риском, на который стоит пойти. Кого волнует, сокращает ли добавление изоляции срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на расходах на электроэнергию. Я, например, хотел бы узнать, почему добавление изоляции сокращает срок службы обогревателя.Я предполагаю, что все точки доступа, таблички с данными, предупреждающие таблички, слив, TPRV и т. Д. Останутся доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем с сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным требованиям к энергии, на самом деле имеют незначительное количество изоляции вокруг них — обычно не более R-8 — R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы температура воды в кранах была ниже 120 градусов по Фаренгейту, чтобы предотвратить ожоги.Проблема с такой температурой в том, что она идеально подходит для роста бактерий, в том числе бактерий Legionella. Обычно рекомендуется поддерживать температуру в баке на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уезжаете в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что о бактериальных инфекциях, вызванных водонагревателями, очень мало сообщается.

Решением является установка термостатического смесительного клапана.

Я думаю, что было бы неплохо установить его на водонагревателе, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду в зависимости от того, что вы регулируете с помощью регулирующего клапана — в любом случае, от 112 до 120 градусов по Фаренгейту, как правило, будет удовлетворительным. Некоторые люди настаивают на том, чтобы вода была горячее, чем в посудомоечной машине, и в этом случае вы можете захотеть подлить горячую воду до смесительного клапана для этого устройства. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как можно было бы подумать.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который покрывает обе ванные (верхняя и нижняя) и прачечная (нижняя). Еще один смесительный клапан находится в конце длинного рециркуляционного контура для кухни.

В каком-то смысле вы можете думать о контуре рециркуляции как о продолжении водонагревателя — оба являются очень горячей водой, чтобы контролировать рост бактерий, в то время как два смесительных клапана сохраняют воду в безопасности, чтобы предотвратить ожоги.

Но как насчет затрат на хранение всей этой воды при таких высоких температурах?

Помните то, что я сказал ранее о том, что бесплатных обедов не будет. Дополнительные затраты, связанные с потреблением энергии для поддержания нагревателей при более высокой температуре, можно легко компенсировать за счет сверхизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в светильниках. Является ли более затратным содержание резервуара на 80 галлонов при температуре 112–120 градусов по Фаренгейту или резервуара на 50 галлонов при температуре 135–140 градусов по Фаренгейту? Опять же, я позволю фанатам разобраться в этом вопросе.Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура в приспособлениях достигается за счет смесительных клапанов.

Ожидание экономии энергии и наличие безопасного горячего водоснабжения в наших домах в лучшем случае может быть компромиссом.

Примечание по сверхизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить подающий и обратный контуры близко друг к другу, при этом каждая линия условно обернута изоляцией из пенопласта — примерно R-4.Две трубы были проложены внутри 7-дюймового металлического канала, который я затем заполнил аэрозольной пеной — как «Great Stuff». Я собрал трубу секциями по 3 фута и распылял пену внутри трубы, когда собирал ее. На каждой длине трубы просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог смотреть в открытый конец трубы, чтобы следить за тем, как она наполняется. Мой пробег трубы составляет 44 фута. ДЛЯ ЭТОГО МНОГО БАНКОВ ПЕНЫ! И теперь мы находимся на «кривой обучения». В основном это означает незнание, что для затвердевания аэрозольной пены в баллончике требуется воздух и влажность — без этих ингредиентов аэрозольная пена ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба открылась, обнаружив беспорядок

Whodathunkit! Итак, теперь у меня было 44 фута воздуховода с жидким беспорядком на дне, и мне пришлось начинать все сначала.Используя все эти ¼-дюймовые отверстия в качестве пилотных, я просверлил 2-1 / 8-дюймовые отверстия кольцевой пилой по всей длине. Через эти большие отверстия я мог бы нанести пену для спрея по всей длине, добавляя понемногу каждый день. Это дало пене возможность застыть в воздухе. Это заставляет меня задаться вопросом, как часто это случалось с другими людьми, когда они думали, что успешно изолируют внутри полости, когда на самом деле она просто снова превращается в жидкость.

Если бы я проделал это снова и снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
