Сделать теплые полы от водяного отопления в частном доме: Как правильно сделать теплые полы в частном доме

Содержание

«Неправильный» водяной теплый пол в частном доме

Как и обещал ранее, попробую описать, как сделать «неправильный» водяной теплый пол. Почему «неправильный»? А потому что в очередной раз теория расходится с практикой. И толщина стяжки не та, и шаг укладки не тот, и подложка неправильная, и сетка. Но, тем не менее, все работает.

Что необходимо отметить? Так это то, что ответ на вопрос «Быть или не быть» ТП имеет один ответ – быть.

Если честно, то я не ожидал получившегося теплового эффекта от ТП. Уже на другой день после запуска ТП, придя на стройку, я ощутил более ровный нагрев помещения, как по горизонтали, так и по вертикали, отсутствие явно выраженных холодных зон, отсутствие движения холодного воздуха в районе окон. Посмотрев на газовый счетчик, я удивился, увидев такой же дневной расход, как и ранее, хотя в помещении было ощутимо теплее и на нагрев массы бетонной стяжки надо было потратить несколько кубов газа.

Так что ТП в частном доме, если не единственная отопительная система первого этажа, то, по крайней мере – основная.

Но это все лирика. А теперь немножко практики.

Перекрытие закончено, приступаем к монтажу ТП.

Я пошел в магазин и купил остатки подложки под ламинат. Толщина от 3 до 5 мм. Почему остатки? А они дешевле в 2 раза были, а куски – от 3 до 10 метров (я и под ламинат также остатки покупал).

Настилаем подложку на перекрытие с перехлестом 10-20 см и с заходом на стены. Заход нужен, чтобы отвязать монолитный пол от стен. Пусть они живут своими жизнями. На мои 50м2 промежуточных температурных швов не требовалось, но что-то подобное сделать пришлось, т.к. за один раз все помещение залить я не мог. И одна из причин была в том, что отсев был мерзлый и его надо было пару дней размораживать.

Уложив подложку, поверх нее укладываем арматурную сетку. Она выполняет несколько функций: собственно как арматурная, к ней крепим трубы, и она более равномерно распределяет тепло. Металл, как-никак.

А теперь самое главное: рисуем на стене чертеж укладки труб и фотографируем это.

Почему на стене? А потому, что бумажный чертеж имеет привычку падать в воду, его съедает собака или жена заворачивает в него мусор.

Для ТП я выбрал металлопластиковые трубы диаметром 16 мм. На мои 50 м2 мне, после расчетов, требовалось около 160 м. Вон она, бухта, лежит под лестницей.

Для гибки труб я использовал попавшийся под руки шкив от старой стиральной машины диаметром около 20 см.

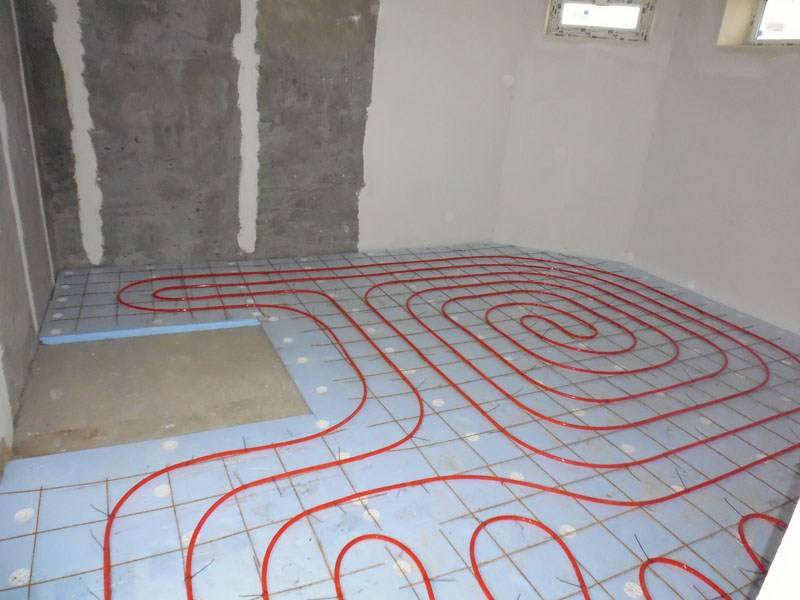

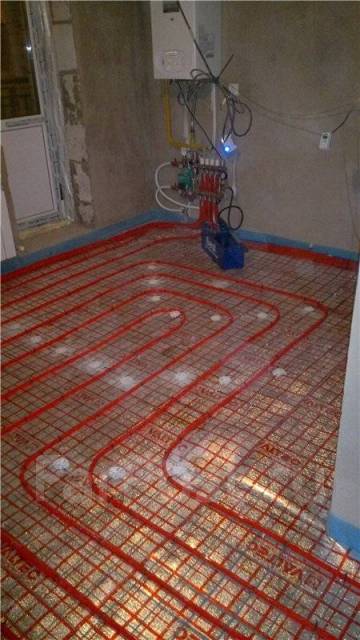

Выбранная схема укладки – улитка, при которой подводящая труба идет вдоль наружных стен, чередуясь с обраткой. Т.е. сначала укладываем подающую трубу, заворачиваем ее до середины, где он постепенно переходит в обратку, и возвращаемся обратно. Есть желающие сразу вести две трубы. Ни в коем случае нельзя, т.к. все равно ошибетесь в размерах (золотое правило «Сколько запаса не оставляй, все равно 50 см не хватит»), да и две трубы вести – тяжело.

Улитка, по сравнению со змейкой дает более равномерный нагрев.

Трубы крепил к сетке обычными пластиковыми стяжками. На последнем отрезке меряется, сколько необходимо до коллектора и только тогда труба отрезается. Для удобства работы с 160 метровым удавом его можно надеть на ножки перевернутого табурета. Можно попросить родственников, чтобы они помогали с раскруткой, но это обычно заканчивается морскими узлами и заломами.

Итак, трубы уложены, вроде бы все нормально. Фотографируем все, что получилось, можно даже линейку положить, чтобы уже фактически знать, где лежат трубы.

Когда мне потребовалось прикрепить унитаз я взял фотографии и … правильно… Два отверстия — в две трубы. Поэтому унитаз — приклеен.

Если считаете, что можно лить бетон, то ошибаетесь. О! Пресс, О! Вка… Т.е. опрессовка. Хорошо, зашел сейчас в магазин и купил, что надо. А вот когда в пещерах жили… В общем, покупаем коллектор вместе с кранами. Вот такой, или такой или сразу весь смесительный узел. Подключаем к нему выведенные трубы ТП, манометр, кран Маевского и… насос «Малыш». У вас ведь нет опрессовочной станции, не так ли? Опускаем насос в ведро с водой, включаем и ждем. Секунд несколько, т.к. при 6 атм. с насоса сорвет шланг. Ловим момент и перекрываем кран до срыва шланга. Манометр показывает 5 — 6 атмосфер. Отлично. С чистой совестью идем отдыхать, т.к. промучились с насосом до 12 ночи.

Придя на другой день, убеждаемся в герметичности системы и готовимся к бетонной стадии.

Да, чтобы сетка болеем лучше J выполняла свои армирующие функции, приподнимаем ее над подложкой минимум на 1 см.

Бетономешалка, установленная на месте проведения работ, существенно облегчает их выполнение. Желоб, по которому бетон выливался на пол, виден на фото.

Я заливал т.н. пескобетон (цемент – отсев), в качестве пластификатора использовал жидкое мыло. В качестве маячков – потолочный профиль для ГКЛ, поэтому толщина стяжки над трубами была от 3 см. самое сложное в бетонных работах — это выравнивание. Долго и на корточках. Кстати, если у вас есть вибратор (поручики — молчать) – это существенно облегчает работу.

На другой день по полу уже можно ходить.

А еще через …дцать – укладывать финишное покрытие.

Вот примерно так. Что-то забыл, о чем-то умолчал.

как сделать стяжки и перекрытия своими руками, монтажные схемы установки в деревянном доме

Обладатели частных загородных домов зачастую задаются вопросом, какие теплые полы установить, чтобы помещение хорошо отапливалось, и выбранная система отопления соответствовала необходимым требованиям по эксплуатации.

Особенности

В частных домах обычно монтируют теплые полы двух конструкций:

  • водяной;
  • электрический.

Водяной теплый пол в последнее время стал пользоваться большим спросом. Он представляет собой жидкостную систему отопления, конструкцию настила пола с системой труб и специально оборудованным теплоносителем.

Водяной пол состоит из полимерных труб, по которым циркулирует теплая вода. Стоит отметить, что нижний слой воздуха прогревается больше и лучше, чем верхний. Это способствует созданию комфортабельных условий для проживания.

Такая система отопления может использоваться не только как основной источник тепла, но и как дополнительный. В том случае, если отапливаемое помещение отличается небольшими размерами, предпочтительнее будет эксплуатирование электрической системы.

Теплый водяной пол разрешается устанавливать только в частных домах, ведь если какая-либо из труб прохудится, в многоэтажном доме квартира снизу будет затоплена. Эту систему отопления рекомендуют к использованию в холодное время года, когда полноценное обогревание помещений необходимо.

Теплый электрический пол представляет собой кабельную систему отопления помещений, эксплуатируемую и для основного отопления, и для дополнительного. Данную систему легко установить, кроме того, она пользуется большой популярностью при выборе отопления в ванную комнату, на лоджию, в баню или на веранду. Эксплуатация теплого электрического пола подразумевает постоянное ощущение комфорта и тепла. Подобная система отопления чаще всего находит свое применение в определенных зонах, однако так же хорошо подходит и для обогрева всего жилого помещения. При соблюдении определенных условий эксплуатация теплого электрического пола может стать вполне экономичной и не уступать в этом водяной системе отопления.

Преимущества и недостатки

Плюсы водяного пола состоят в следующем:

  • экономичность является одним из главных плюсов теплого пола с водным прогревом.
    Есть возможность легко экономить энергию посредством индивидуальной регулировки температуры воздуха.
  • При использовании водяного теплого пола нагрев воздуха осуществляется таким образом, чтобы тепло по отапливаемому помещению распределялось равномерно.
  • Поскольку контакт с теплоносителями исключен, низок риск получения ожогов и травм. Таким образом, обогреваемое помещение является абсолютно безопасным даже для маленьких детей.
  • Отсутствие видимых частей конструкции не может негативно сказаться на подобранном интерьере, в результате чего внешний вид может быть максимально эстетичным. Также возможны любые проекты по перепланировке помещений, так как это никак не затронет данную отопительную систему.

Теплому водяному полу, помимо очевидных на взгляд профессионала плюсов, характерны и некоторые минусы, например:

  • Монтаж конструкции водной системы отопления является трудоемким процессом, который требует достаточно сил, времени и умений.
  • Трубопровод может протекать, вследствие чего приходится полностью демонтировать напольное покрытие с целью устранить возникшую проблему.
  • В результате эксплуатации теплого водяного пола общее давление в отопительном центре дома может понизиться.
  • Кроме того, причиной недостаточного обогрева может быть то, что после прохождения по контурным трубам в другое отапливаемое помещение вода охлаждается.
  • Если открыть окно с целью проветривания комнаты, то холоднее не станет.
  • Данная система отопления не является хорошим вариантом для помещений, в которых люди находятся постоянно, так как ноги не всегда стоит держать в тепле.

Плюсы электрического пола многочисленны:

  • Он может быть использован как в качестве основной системы отопления, так и дополнительной.
  • Эксплуатируется с любым видом напольных покрытий.
  • Обеспечивает равномерное прогревание поверхности всего пола.
  • Необходимые элементы монтажа не портят внешний вид, так как скрыты от глаз.
  • В случае поломки электрического пола на определение причины не уйдет много времени.
  • При верном обращении с системой, она прослужит долго.
  • Поскольку кабель не предполагает прямого контакта с атмосферой, воздух в помещении не высушивается.

Минусы тоже имеют место быть:

  • Будьте готовы к тому, что обслуживание теплого электрического пола обойдется недешево.
  • Напольное покрытие может деформироваться.
  • Требуется мощная электропроводка в случае использования данной системы отопления как основной.
  • Организм человека получает весьма негативное влияние посредством создающегося электромагнитного поля.
  • При установке электрического пола в преимущественно влажном помещении имейте в виду, что вероятность поражения током достаточно высока.

Производим расчеты

Расчеты для водяного теплого пола и для электрической системы немного отличаются.

Водяной пол

Для успешного функционирования данной системы рекомендуется оснастить каждый этаж одним насосом и сделать прокладку своими руками. Расчеты количества плитки и мощности теплого пола с водным подогревом стоит начинать с подготовки чертежа комнаты, при этом не забывая о действительном расположении оконных рам и дверей. Далее можно приступить к вычислению шага расположения и диаметра труб, а после — перейти к расчету количества подложки, для чего нужно знать площадь комнаты. Для каждой комнаты нужно произвести отдельный расчет протяженности трубы и шага ее установки.

Для наиболее точного расчета следует заострить внимание на таких важных параметрах, как:

  • Материал, из которого изготовлены перекрытия, стены.
  • Материал напольного покрытия.
  • Размер отапливаемого помещения.
  • Теплоизоляция под сам пол.
  • Диаметр труб трубопровода в системе и материал, из которого изготовлены трубы.

Не нужно забывать про настройку и регулировку — показатели, являющиеся наиболее важными среди всех остальных.

Это особенно актуально, если в доме живут дети. Кроме того, при вычислениях всегда следует помнить о количестве этажей, о виде напольного покрытия. Немаловажен и тот факт, что максимальная температура воды в трубах не должна превышать 50 градусов. Это необходимо для поддержания наиболее комфортабельных условий проживания в доме.

Электрический пол

Перед установкой какой бы то ни было системы отопления рекомендуется рассчитать теплопотери. Для этого необходимо учитывать многие факторы: от географического положения до площади имеющихся окон. После этого можно приступать к вычислению площади помещения, расчеты можно сделать при помощи специальной программы на компьютере. Желательно, чтобы площадь, нуждающаяся в отоплении, была больше 50% общей площади помещения.

На этапе планировки электрического теплого пола следует определить мощность нагревательного элемента. В случае использования электрического пола как основной отопительной системы важно, чтобы теплопотери в помещении были больше, чем ранее определенная мощность.

Далее следует решить, какие нагревательные элементы будут использоваться. К примеру, если вы выбрали греющий мат, то имейте в виду, что оптимальным является вариант размером 7 кв. м. При укладке мата следует разрезать саму сетку, но ни в коем случае не кабель.

Монтаж

Не стоит забывать о том, что сухой теплый водяной пол будет эффективнее в частном доме, а электрический — в городской квартире, однако многое зависит от правильности проведения монтажных работ. Для осуществления монтажа располагать какими-то специфическими знаниями не обязательно, достаточно предварительно ознакомиться с определенной литературой.

Монтаж теплого водяного пола представляет собой процесс, выполняемый по классической схеме, — укладку трубопровода в цементную стяжку. Перед укладкой трубопровода необходимо подготовить непосредственно теплоизоляционный слой. Если возник вопрос по поводу крепления трубопровода к основанию, то всегда можно обратиться за помощью в магазин, где помогут подобрать необходимые ленты для крепежа и клипсы. Стоит учесть, что в случае, если вы монтируете трубопровод с помощью проволоки, она может деформироваться спустя несколько лет.

Если вы располагаете всеми нужными элементами и материалами для осуществления монтажа теплого водяного пола, можно приступить к закреплению трубопровода, после чего – перейти к укладке контура. Далее следует подключить конец используемого трубопровода к коллектору, а затем – осуществить заливку бетонной стяжки, слой которой должен быть не более 7 см.

Если вы хотите, чтобы теплый водяной пол безотказно служил долгие годы, старайтесь каждые 12 месяцев проводить профилактику.

В процессе монтажа теплого электрического пола, в основе которого лежат нагревательные маты, первым делом следует установить в стене специальный температурный регулятор, подготовить канавки для проведения электропроводки, а также трубки для датчика температуры. Канавка в полу понадобится для прокладывания соединительного провода между системой и температурным датчиком.

После проведения монтажа электрического датчика следует перейти к установке специального нагревательного мата. Он имеет клейкую сеточную сторону, посредством которой его легко приклеить к поверхности. Кроме того, может пригодиться и алюминиевая самоклеящаяся лента. Рекомендуется убедиться в исправности всех элементов, проведя проверку установленного температурного датчика и нагревательного мата. Далее необходима установка терморегулятора, после чего можно перейти к заливке мата раствором для крепления на нем плитки; раствор понадобится и для заделывания канавки в стене. После того, как раствор окончательно высохнет, уложите на него плитку.

Советы по выбору

Если ваша цель – обогреть целый деревянный частный дом немалого метража, то правильнее будет выбрать именно теплый водный пол с подогревом, а не электрический. Несмотря на относительную высокую стоимость и сложность системы теплооборудования, водное отопление – самый оптимальный вариант. Имейте в виду, что подключение теплых водяных полов возможно исключительно к центральному отоплению, а не к горячему водоснабжению: это строго запрещено. Также установка такой системы подразумевает многие трудности, связанные с эксплуатированием тепловых регуляторов.

Если же вам необходимо прогреть какой-либо небольшой участок помещения, наиболее оптимальным вариантом послужит теплый электрический пол.

Производители и отзывы

Стоит отметить, что выбор производителя, у которого можно купить хорошие качественные элементы для монтажа, — не всегда легкая задача, особенно если имеются какие-либо индивидуальные предпочтения. Впрочем, если говорить о марках, производящих теплые водяные и электрические полы, то нельзя не отметить некоторые наиболее популярные, как, например, Rehau, Sanext и Aquatherm,

  • Немецкая компания Rehau существует уже около 70 лет, считаясь прославленной благодаря своим инновационным полимерным разработкам. Rehau выпускает не только теплые полы, но и двери, мебель, окна. Кроме того, фирма производит все необходимые для работы элементы, используемые в процессе монтажа теплых водяных и электрических полов.
  • Sanext – популярная в России итальянская компания. Главный упор сделан непосредственно на производстве продукции в виде труб из сшитого полиэтилена, как и у марки Rehau. Продукция компании Sanext имеет отличные характеристики и может прослужить более 50 лет (с гарантией до 10 лет). Помимо теплых водяных полов, Sanext производит качественные коллекторы и коллекторные шкафы.
  • Если говорить о лидерах среди компаний, выпускающих необходимые комплектующие элементы для монтажа теплых полов, то на первом месте, безусловно, находится немецкая компания Aquatherm, датой основания которой является 1973 год. Отличительная черта данного предприятия именно в том, что оно специализируется преимущественно на производстве систем трубопровода.
  • Компания Uponor из Финляндии существует уже 60 лет. Uponor пользуется успехом в европейских государствах, а не только в России. Следует заметить, что одна из причин быстрого роста востребованности продукции данной компании состоит в том, что она предлагает комплексные решения для комфортабельного обустройства теплого электрического пола в доме или в квартире.
  • Предприятие, основанное в 1976 году в Италии и имеющее свои сформировавшиеся традиции, — Emmeti. Производство этой марки ориентировано на любые необходимые при монтаже теплых полов элементы, какие только могут понадобиться в процессе работы. Сюда относится все: от коллекторов и фитингов до бойлеров и термостатов. Компания предлагает обширный ассортимент выпускаемой продукции.
  • Немецкая компания Oventrop не является молодой, так как была основана еще в далеком 1851 году. Если в самом начале своего существования данное предприятие специализировалось на производстве фурнитуры для мебели, то позже оно стало выпускать преимущественно продукцию для отопления и водоснабжения. Спустя многие годы работы, получив достаточное количество опыта в этой сфере и сильно расширив ассортимент, предлагаемый на рынке, компания стала одной из самых известных. Продукция фирмы совершенствуется, в нее своевременно вносятся необходимые изменения.
  • Kermi — предприятие из Германии. Наряду с техникой, служащей для отопления, Kermi также производит душевые кабины. Стоит отметить поистине широкий ассортимент выпускаемой данной компанией продукции. Это является несомненным преимуществом, особенно если вам хотелось бы приобрести все детали для монтажа теплого пола у одного производителя.
  • Henco Industries — это компания, начавшая свою истории в Бельгии в 1948 году. Спрос на товары данного предприятия всегда рос достаточно быстро. В наше время трубопроводы от Henco Industries, производимые для теплого водяного пола, признаны одними из лучших. Кроме труб, данная компания активно занимается производством такой продукции, как коллекторы, термометры, решетки и многие другие элементы, необходимые при монтаже.
  • Предприятие Purmo основано в 50-х годах в Финляндии. Сначала оно производило только панельные радиаторы, однако позже ассортимент сильно увеличился, расширился. На сегодняшний день данная компания является известной во всех странах мира. Главным направлением до сей поры остается производство радиаторов, с которых и началась история этой компании. Purmo дает гарантию сроком 10 лет на всю выпускаемую продукцию, которая соответствует самым строгим стандартам качества мирового уровня.
  • Продукция, выпускаемая известным предприятием Valtec, активно эксплуатируется в России. Главные производственные мощности компании располагаются в Италии. Данная организация всегда располагает самым новым и современным оборудованием, в результате чего производство никогда не стоит на месте, а уверенно идет вперед. Кроме того, в Valtec предлагаются комплексные решения с целью создания разных видов водяных полов на даче, в коттедже.
  • Компания Compipe основана относительно недавно – в 2006 году, она активно расширяет ассортимент всей выпускаемой продукции. Compipe предлагает потребителям целый спектр необходимых товаров и монтажных элементов для полного обустройства теплых водяных и электрических полов. Так, вы можете приобрести любые требуемые детали для проведения монтажа.
  • Нельзя не сказать отдельно о такой известной компании, как «Миллениум». Соотношение цены и качества делают выпускаемую продукцию данной фирмы достойной внимания не только российских потребителей, но и европейских. «Миллениум» предлагает бюджетные варианты, которые изготовлены с применением передовых технологий, обладают хорошим качеством и отличаются долгим сроком эксплуатации.

Удачные примеры и варианты

Еще раз стоит отметить, что устройство, монтаж теплых водяных полов в доме подразумевает эстетичность покрытия, поскольку никакие, даже самые маленькие части конструкции не будут заметны глазу, как, например, на этих изображениях. Качественно смонтированный теплый водяной пол позволяет хорошо отапливать помещение.

Правильно установленные полы не оказывают негативного влияния на внешний вид комнаты. То же самое правило применимо и к электрическим системам.

О том, какие плюсы и минусы у разных видов теплого пола, смотрите в следующем видео.

Нужен ли водяной теплый пол в частном доме?

Тёплый пол, станет ли он основным отоплением в вашем доме, так ли он нужен в частном доме?
Многие слышали о таком понятии, как тёплый пол, но возможно не каждый знает, как эта система работает и что она из себя представляет.
С давних времён люди старались сделать пол своего жилища тёплым, так как сидели и спали на нём. В древние времена система теплого пола представляла собой системы каналов, выложенных из камня под полом хижины, в которые нагнетался горячий воздух, нагретый костром или печью. Но отопление воздухом было очень дорогим, так как у него слишком маленький КПД и для хорошего прогрева нужно было сжечь много дров.
Так были придуманы водяные тёплые полы, у горячей воды КПД был намного выше, но и они были дорогими, потому как, до открытия полиэтиленовых труб в конце двадцатого века, трубы изготавливались из меди. Что могли себе позволить лишь состоятельные люди.
Электрические полы появились в середине 20-го века, работник ремонтного цеха придумал как реализовать подогреваемый пол с помощью нагревательного элемента. Им стала тонкая металлическая жила с большим сопротивлением, и если через нее подавался ток, то она нагревалась.
В нынешнем мире существует 3 основных типа тёплых полов:
1) Электрический тип.
Он представляет собой электрический кабель в изоляции, заранее приготовленные маты или же плёнку. Их укладывают в стяжку или под ламинат. Основным принципом остаётся пропускание электрического тока через металлические нити, с высоким сопротивлением, которые в результате нагреваются. Такой тип тёплого пола можно применить в качестве основного отопления, но, даже при условии установки хорошего терморегулятора — такой тип отопления будет ощутимо бить по вашему карману. Поэтому чаще всего его используют как дополнительный обогрев в малых помещениях типа ванной или коридора.
2) Инфракрасный тип.
Это плёнка в толщину не превышающая 0.5 мм, из карбонового волокна. Принцип работы тот же что и у электрических тёплых полов, но вместо металла используется карбон, это позволяет сделать плёнку такой тонкой и использовать под финишным покрытием пола(ковролин, ламинат, линолеум и т. д.). Но у этого типа обогрева есть недостатки, на такой пол нельзя ставить мебель и тяжёлые предметы, а также большой расход электроэнергии.
3) Водяной тип.
Полипропиленовая труба, которая укладывается в стяжку, и подключается к котлу любого типа или центральному отоплению. Не работает без электрических насосов. Теплоноситель, разогревающийся в котле, насосы прогоняют по трубам и создают равномерное прогревание пола. В отличие от других типов, сложнее и дороже в монтаже, но более надёжен и прост в эксплуатации.
Хороший вариант для основного отопления каждый выберет для себя сам, ориентируясь на потребности и возможности!

Водяное отопление в частном доме в полу. Как сделать теплый пол в частном доме — пошаговая инструкция


Как сделать теплый пол от отопления в частном доме

Как правило, полы делают из бетона. Поэтому они достаточно холодные. Это ощущается утром или после принятия ванной. Поэтому многие люди ищут различные способы, чтобы в их доме полы были утеплённые. Выход из данной ситуации достаточно простой. Гармонично впишутся в частный дом водяные полы, которые подключаются от отопления.

Почему стоит выбирать такой вид отопления?

  1. Полы, сделанные таким способом, считают самыми тёплыми в частном дом, и являются полноценным его отоплением. Особенность заключается в непривычном месте нахождения обогревательных элементов. Их скрывают под полом, а они, в свою очередь, его и нагревают.
  2. Выбирая такой обогрев частного дома, человек во многом выигрывает. От радиаторов и батарей тёплый воздух поднимается, поэтому внизу комнаты будет холодно. Вследствие этого, энергия будет расходоваться впустую. В доме, где установлен тёплый пол, обогревается вся комната.
  3. Ещё один плюс в том, что благодаря инфракрасному излучению и естественной конвекции комфортная температура будет находиться на уровне роста человека. Вместе с этим и ноги будут в тепле, что создаёт комфортные ощущения.

Итак, главными положительными моментами можно считать:
  • комфортность;
  • высокую температуру в помещении;
  • отсутствие аллергических реакций;
  • плесени и грибка не будет, даже если полы деревянные;
  • нормальный уровень влажности;
  • отсутствует риск получить ожоги, так как на стенах нет батарей;
  • температуру в помещении возможно регулировать автоматически, независимо от погодных условий на улице;
  • экономный расход топлива;
  • менять интерьер в комнате можно постоянно.

Как устроен водяной тёплый пол

Отопление с помощью водяного пола обеспечит теплом помещение любой площади. Проектируют и делают монтаж такого отопления в частном доме с использованием горячей воды. Поэтому, такой вид пола считают самым доступным способом отопления.

Образуют систему отопления трубы, которые укладывают под напольное покрытие. По ним идёт горячая вода. Покрытие нагревается и воздух в комнате тоже становится тёплым. Прежде, чем заниматься укладкой труб, делают технический расчёт. Во внимание берут несколько решающих факторов.

  1. Значение имеет материал стен, учитывается и их толщина.
  2. Какой мощности стоит котёл.
  3. Из какого материала сделаны трубы.
  4. Какое основание пола.
  5. Какая площадь у отапливаемой комнаты.
  6. Высота комнаты.
  7. Имеет значение и климат в регионе, где проживают люди.

Для установки водяного пола в частном доме подойдут трубы из пластика или металлопластика. У них не высокая стоимость, а срок службы может длиться десятками лет. Трубы нужно присоединить к котлу, с помощью которого происходит отопление в комнате. Чтобы устройство пола правильно функционировало, устанавливается распределительный узел. В нём будут находиться вход и выход труб, автоматика, устройства, с помощью которых можно выставлять нужную температуру помещения, а самого носителя регулировать.

Если на фундаменте дома нет перекрытия, то нужно сделать цементную стяжку. Затем укладывают трубы с гидроизоляцией и теплоизоляцией. И заливают полы бетоном. На него впоследствии будет укладываться выбранный материал: ламинат, плитка или паркет.

Эффективная работа водяного пола

Чтобы водяной пол работал эффективно, нужно, проводить установку с помощью профессионалов. Они знают устройство такой системы отопления.

  1. Чтобы повысить температуру в комнате, трубы нужно укладывать чаще, тогда и полы будут более тёплыми.
  2. В середине комнаты трубы расположены не так плотно, как по краям.
  3. Между трубами должно быть определённое расстояние не менее 10 и не более 20 см.
  4. Тёплые полы не рекомендуется делать в маленьких помещениях, например, на лестнице.

С чего нужно начинать

Прежде, чем заниматься монтированием тёплого пола от отопления, нужно обратить внимание на то, насколько ровное основание. В комнате уже должны находиться окна и двери, быть подготовленными стены, размечены места для канализации и трубопровода.

Как подготовить плиту перекрытия

В том случае, когда плита перекрытия — это основание для водяного пола, сначала кладут слой гидроизоляции. Обмазочной или оклеечной, которые содержат битум. Края этого материала прикрепляют к стенам с помощью клея. Это делают для того, чтобы предохранить утеплитель от влаги. Так как плита тёплая, земля холодная.

Готовим грунтовое основание

Песчано цементная стяжка

Многие люди в частном доме не делают подвал, поэтому и плиты перекрытия тоже не будет. Тогда делают несколько слоёв высотой не менее 10 см попеременно из песка и щебня. Каждый слой должен быть влажным и утрамбованным. После этого нужно сделать заливку из бетонной смеси. Поверхность проверяют на ровность строительным уровнем. Для большей надёжности можно укрепить полы арматурной сеткой.

Чтобы заняться непосредственной установкой водяного отопления, нужно сделать полы ровными. Сначала отремонтировать их от трещин и выбоин. По всей комнате наклеивают демпферную ленту. Она поможет стяжке оставаться в том же размере, не расширяясь. А также сохранит тепло по бокам стен. Определить перепад высот. Так как для стяжки он должен быть не более 7 см. По уровню выставить металлические профили и зафиксировать их. Можно делать стяжку.

Зачем нужен утеплитель

Важным элементом в системе водяного тёплого пола является сохранение тепла с помощью специального покрытия. С его помощью перекрывают доступ поступления тёплого воздуха в подвал, и направляют тепло в помещение. Отопление будет более экономичным, если правильно подобрать толщину материала. Его выбор зависит от нескольких данных.

По технологии толщина теплоизоляционного слоя должна составлять не менее 30 мм
  1. Какой материал стен.
  2. Климат в регионе проживания.
  3. Если нет плиты перекрытия, то нужно учитывать уровень грунтовых вод.
  4. Объём помещения, где будет тёплый пол.

Слой утеплителя будет не менее 50 мм, если стяжку делают над подвалом. А над плитой перекрытия эта цифра будет значительно меньше.

Утеплителем, как правило, служит пенополистирол. При огромном выборе строительных материалов можно приобрести такой утеплитель хорошего качества. Он быстро укладывается и надёжно закрепляется с помощью замков. И получается прочное и ровное основание. Также по краю плит проходит линейная разметка, что значительно облегчает их укладку. Распределяют их по всему периметру пола. Это способствует тому, что стяжка будет прочной, а вся отопительная система надёжной.

Трубы для отопления

Чтобы правильно сделать тёплый пол от отопления в частном доме, нужно выбирать диаметр трубы от 10 до 32 мм. В зависимости от типа укладки, спиралью, зигзагом или змейкой, их укладывают на расстоянии от 150 до 300 мм. Затем производят их закрепление к арматурной сетке. Для этого используют пластиковые хомуты. В трубопроводе ни в коем случае не должно быть изломов.

Вторая стяжка

Как только будут установлены трубы, систему нужно проверить. Для этого её оставляют включённой на несколько дней. Заодно оценивается и качество сборки. Если никаких проблем не возникло, можно делать вторую стяжку.

Её толщина составляет 5 мм. После того, как он просохнет, система должна поработать при более низкой температуре в 25 ºС. И только через месяц можно использовать водяной тёплый пол от отопления на полную мощность.

Вот таким образом делают полы в частном доме. Люди, которые уже пользуются их комфортностью и теплом, могут позволить себе в холодный зимний вечер ходить по полу босиком. А семьям, где есть дети, такой вид отопления точно придётся по душе. Малыши свободно могут находиться на полу и не болеть. А это является большим преимуществом.



profpoly.ru

Как сделать теплый пол в частном доме: Инструкция + Видео!

При проектировании и строительстве частного дома вы можете самостоятельно выбрать схему отопления своего дома. Одним из наиболее популярных в последнее время способом создания отопления в частном жилище является теплый пол. Он может выступать как самостоятельное отопление и может дать возможность избавиться от громоздких отопительных радиаторов.

Как сделать теплый пол в частном доме

Кроме того, использование теплых полов, как самостоятельного вида отопления может значительно изменить дизайн вашего дома. Так, теплый пол может позволить создавать высокие окна во французском стиле.

Создание теплого водяного пола в частном жилище позволяет также существенно сэкономить на отоплении. Дело в том, что система водяного теплого отопления пола позволяет отдельно включать каждый контур отопления. То есть неиспользуемые помещения у вас просто не будут отапливаться.

Водяной теплый пол является наиболее экономичным видом отопления, поэтому рассмотрим вопрос, как сделать его в частном жилище.

Перед началом работ по монтажу теплого водяного пола вам необходимо составить план, на котором вы должны обозначить все элементы будущей отопительной системы.

Используемые материалы

Для монтажа теплого водяного пола в частном доме вам понадобятся следующие материалы:

  1. Теплоизоляция – обычно пенополистироловые плиты.

    Пенополистироловые плиты — фото

  2. Также вам понадобиться труба для водяного отопления.

    Трубы для водяного отопления — фото

  3. Также запаситесь демпферной лентой.

    Демпферная лента для стяжки пола — фото

  4. Также вам понадобиться плотный полиэтилен и гофротруба.

    Гофротруба — фото

  5. Труба будет крепиться к арматурной сетке.

    Арматурная сетка для стяжки пола — фото

Подготовка поверхности

Нужно проследить, чтобы на поверхности вашего жилища не было резкого перепада высот и строительного мусора.

Подготавливаем поверхность пола в доме

Для того, чтобы начать монтаж системы теплого водяного пола в частном жилище вам необходимо сначала подготовить поверхность. На ней необходимо провести работы по гидроизоляции, а затем разместить на ней монтажную сетку.

В качестве гидроизоляции можно использовать плотный полиэтилен, накладывая его полосы внахлест.

Укладываем плотный полиэтилен в качестве гидроизоляции

По краям помещений необходимо расположить демпферную ленту. Она изготавливается из вспененного полимера и предотвращает разрушения от линейной деформации.

Размещаем демпферную ленту — фото

К стене лента прикрепляется саморезами с широкими шляпками.

Крепление демпферной ленты с помощью саморезов со шляпками — фото

Затем на слой гидроизляции укладывается теплоизоляционный слой.

Обычно в таких целях используется вспененный полимерный материал.

Укладка на слой гидроизоляции теплоизоляционного материала

Поверх слоя тепловой изоляции укладывается арматурная сетка. Она служит для фиксации труб с теплоносителем, а также для армирования бетонной стяжки.

Укладка арматурной сетки

Монтаж греющих контуров

Трубы теплоносителя прикрепляются к монтажной сетке при помощи пластиковых хомутов, согласно выбранной схеме раскладки. Между крепежными хомутами соблюдается дистанция в 30-40 сантиметров.

Укладка труб теплого пола — фото

Трубы для теплого пола поставляются в бухтах и вы при монтаже можете постепенно выбирать любую потребную вам длину.

Укладка труб для водяного теплого пола

Контуры теплого водяного пола укладываются согласно выбранной схеме раскладки.

Схема укладки труб методом — улитки

Подключаем контура отопления

В том месте, где трубы теплого водяного пола будут выходить из бетонной стяжки их необходимо защитить при помощи специальных уголков или гофрированной трубки.

Закрепляем с помощью уголков трубы теплого пола

Вот таким образом выглядят контуры теплого водяного пола, подключенные к водяному распределительному коллектору.

Подвод труб теплого пола к коллектору

Перед подключением трубы ее обрезают перпендикулярно, после чего соединяют с коллектором.

Соединение трубы с коллектором

На окончание трубы надевается соединительный разборный фитинг.

На конец трубы надеваем фитинги

К коллектору труба фиксируется накидной гайкой. Которая затягивается гаечным ключом.

Накладная гайка для коллектора

Балансировка коллектора

Рабочие контуры системы теплого водяного пола могут иметь неодинаковую длину. Вследствии этого в каждый контур теплоноситель – то есть горячая вода должна подбираться с индивидуальным подобранным давлением. Необходимое давление задается посредством системы балансировки водяного коллектора. Для этого на коллекторе снимаются защитные колпачки и проводится регулировка рабочего давления.

Тестирование системы водяного теплого пола

Перед тем, как приступить к устройству бетонной стяжки – систему теплого водяного пола необходимо проверить на герметичность.

Проверяем систему водяного теплого пола на герметичность

Если вы проводите монтаж теплого водяного пола в частном доме в зимнее время, то герметичность системы можно проверить при помощи компрессора и сжатого воздуха.

После того, как вы будете удовлетворены герметичностью вашей системы – можете приступать к укладке бетонной стяжки. При этом водяной пол должен оставаться под рабочим давлением.

Устройство бетонной стяжки

Поверх уложенной системы теплого водяного отопления размещается бетонная стяжка или цементно — песчаная стяжка, которая после укладки разравнивается по выставленным маякам длинным правилом.

Делаем бетонную стяжку — фото

При этом минимальная толщина бетонной стяжки не может быть меньше 50 миллиметров.

Видео — теплый пол в частном доме

stroyvopros.net

Водяное отопление в частном доме своими руками: схемы, расчет и монтаж

Весь процесс создания системы водяного отопления в частном доме состоит из определенных этапов, поочередное выполнение которых приведет к решению поставленной задачи — сделать водяное отопление своими руками.

Что предстоит сделать? Изучаем…

Виды водяных систем отопления

Сегодня водяным системам отопления «принадлежит» до 90 процентов «обогреваемой территории» частных домов. На остальной части территории используется печное, электрическое, воздушное отопление.

Водяные системы отопления
  • радиаторные;
  • система «теплый пол»;
  • плинтусное отопление.

Водяные радиаторы отопления — привычный элемент интерьера большинства домов и квартир. В их «семействе» обитают: стальные, чугунные, биметаллические и алюминиевые радиаторы.

Стальной радиатор в системе отопления

В качестве преимущества таких устройств гордо выступает отличная теплоотдача, а недостатком является повышенная «требовательность» таких радиаторов к качеству и виду теплоносителя.

Радиаторное водяное отопление в частном доме в гараже или на даче «по плечу» сделать своими руками человеку, мало-мальски приспособленному к техническому труду и желающему научиться чему-то новому.

О том, какие типы радиаторов водяного отопления стоит выбрать для частного дома читайте в статье: «Какие радиаторы отопления лучше?».

Система водяная «теплый пол»

Водяной пол можно рассматривать как дополнение к радиаторной системе отопления или как альтернативу ей.

Преимущества такой системы заключаются в большой площади теплоотдачи — фактически весь пол можно условно назвать большим радиатором, который к тому же прогревает воздух в помещении правильно: теплая зона внизу, а вверху более прохладная.

Расположение температурных зон в комнате при использовании «теплого» пола

Это позволяет снизить рабочую температуру теплоносителя, которая для теплого водяного пола не должна превышать 55 ОС, а тепловую мощность квадратного метра установить в необходимых пределах изменением шага укладки нагревательной трубы. Основные неудобства такого пола — это относительная трудоемкость монтажа (создание бетонной стяжки, «гнездование» трубы в деревянном полу) и невозможность сделать такую систему при законченном ремонте — необходимо или поднимать пол (точнее его уровень) или углубляться. А что делать, если дверные коробки и двери уже установлены, а внизу бетонная плита перекрытия или?..

Водяной теплый пол (монтаж)

Как правильно «организовать» подогрев снизу читайте в статье «Теплые полы водяные своими руками: расчет и монтаж».

А теперь системы отопления… плинтусные!

Что это такое и с чем его едят? «Экзотичная» плинтусная система отопления — это нечто среднее между радиаторной системой отопления и теплым полом, а точнее схожее и на то и на это.

Плинтусные системы отопления

Отопительное оборудование устанавливается по периметру комнаты на уровне плинтуса, что позволяет равномерно прогревать и стены, и пол, а, соответственно, и воздух помещения.

Преимущества — отсутствие в интерьере громоздких радиаторов, а цветовая гамма плинтусных систем, позволяет подобрать их под любой стиль Вашего дома.

Плинтусная система отопления в интерьере дома

Рассмотрев неоспоримые преимущества и явные недостатки различных систем отопления Вам необходимо определиться с видом системы водяного отопления в Вашем же доме. Как уже упоминалось выше, при заершенных работах над дверными проемами и полами делать теплый пол может быть нецелесообразно, а вот поставить радиаторы или использовать плинтусные системы отопления можно легко и удобно. Стройка в самом разгаре — задумайтесь также и о теплых водяных полах.

Что должно быть в составе водяной системы отопления?

Схема водяного отопления частного дома, она же жидкостная, предполагает использование в системе жидкого теплоносителя, который «доставляет» тепло от отопительного котла к радиаторам или теплому полу, постоянно циркулируя в системе.

Иными словами теплоноситель «бегает по кругу», нагреваясь в котле и отдавая свое тепло в отопительных приборах.

Для обеспечения работы такой системы используется множество другого оборудования, которое делает работу системы более гибкой (дифференцированный обогрев различных зон), безопасной (защита от превышения давления и утечки теплоносителя из системы), автоматизируют процесс управления отоплением дома.

Структурная схема водяной системы отопления выглядит так:

Структурная схема системы водяного отопления

Водяные системы отопления могут быть:

  • с естественной циркуляцией теплоносителя;
  • с принудительной циркуляцией теплоносителя.
Системы с естественной циркуляцией теплоносителя

В системе с естественной циркуляцией теплоносителя в качестве движущей силы выступает явления разности плотности нагретой и холодной жидкости (теплоносителя) в подающей и обратной трубе соответственно.

Система с естественной циркуляцией теплоносителя

При нагревании теплоносителя в котле его плотность уменьшается, и она вытесняется вверх по вертикальной трубе, вытесняемая более плотной холодной жидкостью, возвращающейся по обратной трубе.

При этом теплоноситель проходит путь от котла по вертикальному стояку к расширительному баку открытого типа, растекается далее по горизонтальным стоякам по радиаторам отопления и возвращается в котел по обратной трубе.

В таких системах важными параметрами являются: диаметр труб (особенно центрального подающего стояка), а также их уклон.

Преимуществом такой системы можно назвать ее энергонезависимость (при использовании простого твердотопливного котла), а в списке недостатков мы назовем отсутствие возможности регулирования теплорежимов различных помещений, повышенный расход топлива, необходимость использования металлических труб большого диаметра.

Системы с принудительной циркуляцией теплоносителя

Такая система дополнена еще и циркуляционным насосом, который «в принудительном порядке» создает движущую силу, приложенную к теплоносителю.

«Принудительная» система отопления

Здесь также теплоноситель, нагреваясь в котле, движется по трубам под действием насоса, направляясь к отопительным приборам.

Циркуляционный насос

К преимуществам такой системы можно отнести возможность раздельного и гибкого (дифференцированного) регулирования мощности каждого радиатора или теплого пола с помощью ручных или автоматических вентилей, что позволяет более экономично использовать энергоносители для работы котла. В такой системе можно использовать пластиковые трубы, что существенно снижает стоимость материалов и облегчает монтажные работы, а сами пластиковые трубы можно «спрятать» в стены.

Трубы пластиковые

Недостатком такой системы является только ее «энергозависимость» от наличия в доме электричества для обеспечения работы насоса. В некоторых случаях используют комбинированную систему отопления.

Варианты монтажа водяных систем отопления

Если неподготовленный человек будет рассматривать все существующие варианты монтажа систем водяного отопления, особенно с естественной циркуляцией, он может «утонуть» в изобилии информации.

В рамках данной статьи мы остановимся на наиболее часто используемой схеме монтажа водяного отопления, доступной для повторения человеком без опыта таких работ.

Наиболее эффективным на сегодняшний день считается водяное отопление в частном доме, выполненное по двухтрубной системе монтажа водяного отопления, в которой «горячая» жидкость подается по одной (подающей) трубе, а «холодная» отводится по другой (обратной).

Двухтрубная схема монтажа с принудительной циркуляцией

Такая схема позволяет соединять отопительные приборы (радиаторы, контуры теплого пола) параллельно с независимым ручным или автоматическим (термостат тут «нада», однако) регулированием потока жидкости, проходящей через них. В таких системах отопления удобно использование специальных устройств — коллектором, к которым подключаются все «потребители» тепла.

Использование коллекторных узлов в системе отопления

Более подробно о системах монтажа отопительных водяных систем читайте в статье «Схема отопления частного дома»

Варианты котлов для частного дома

Весь этот смонтированный многометровый набор труб и радиаторов останется бесполезным без «сердца» отопительной системы — котла. Это один из (если не единственный) дорогостоящий объект отопительной системы.

Вариант монтажа оборудования котельной

Выбор котла осуществляется по доступному в регионе расположения Вашего дома топливу: природный газ, электричество, твердое топливо и пр. Самым экономически выгодным и удобным в обслуживании является котел, работающий на природном газе.

Газовый котел системы отопления

Больше информации о газовых котлах в статье: «Как выбрать агв отопление?». А также читайте: «Двухконтурные газовые котлы отопления: что вы должны знать?»

Электрический также прост и автоматизирован, но «кушает» очень быстро Ваши денежки при оплате за более дорогую, чем природный газ, электроэнергию.

Электрокотел

Достаточно информации про электрические котлы в статье: «Котел электрический: что нужно знать?

Нет доступа к газовой магистрали, слабый «ввод» линии электропередачи в дом – тогда выход один! То есть, два… Или твердотопливный котел (дрова, уголь, брикет, пеллеты)! Или котел на жидком топливе (солярке)! Сразу предупреждаем, думайте о помещении для хранения топлива и о времени, проведенном рядом с твердотопливным котлом при дозаправке при отсутствии системы автоматической подачи топлива.

Более подробно о твердотопливных котлах Вы можете прочитать в статье: Котлы отопления на твердом топливе».

Твердотопливный котел

Расчет водяного отопления также включает в себя определение необходимой мощности котла, расчет гидравлического сопротивления системы для выбора мощности циркуляционного насоса, проектирование дымохода, монтаж водяного отопления с расширительным бачком и группой безопасности.

Более подробно об этом можно прочитать в других статьях нашего сайта.

plusteplo.ru

Водяное отопление в деревянном частном доме, на даче, схемы разводки

В России в зимний период наступают суровые холода, поэтому иметь качественное водяное отопление в частном доме просто необходимо. Такая система обладает первенством перед остальными, так как за все годы уже успела показать себя с наилучшей стороны. Печное и каминное отопление сегодня уже не так эффективны, — это лишь дань нашей богатой истории.

Холодной и снежной зимой без отопления не обойтись…

Принцип функционирования водяного отопления

Водяное отопление частного дома тем и завоевало такую популярность, что по сути – это простой механизм. Есть замкнутая цепь, где котел нагревает воду до необходимой температуры, по трубам вода идет в батареи или радиаторы в помещениях и отдает тепло, после чего возвращается обратно в котел.

Схема водяного отопления

Кроме основных элементов – котла, труб и радиаторов, система также может включать и дополнительные. Расширительный бачок служит для отвода появившихся при нагревании излишков воды. Также благодаря баку в системе отсутствует кислород. Еще один элемент – насос циркуляции. Это устройство служит для поддержания непрерывного круговорота воды в системе, при помощи такого насоса скорость нагревания температуры помещений увеличивается за счет того, что вода двигается быстрее. Также в системе могут быть и манометр, терморегулятор, отводчик воздуха, предохранительные клапаны.

Выбираем оборудование для отопления в частном доме

Самое главное оборудование, которое должным образом обеспечивает водное отопление в частном доме, — это котел.

При приобретении котла обычно принимается величина мощности 1 кВт на 10 кв.м помещения, которое отапливается.

Также учитывается и то, что высота потолков берется не больше 3-х метров. Кроме того, учитывается и объем помещения, уровень утепления самого дома, размеры окон и дополнительные потребители тепла.

Так, при площади, которая отапливается, мощность котла будет равняться:

  • 60 – 200 кв.м. – до 25 кВт;
  • 200 – 300 кв.м. – 25-35 кВт;
  • 300 – 600 кв.м. – 35-60 кВт;
  • 600 – 1200 кв.м. – до 100 кВт.

Чтобы оборудовать водяное отопление на даче или в частном доме, то можно подобрать электрический котел при площади 30-1000 кв.м. мощностью 3-105 кВт. Но электрокотлы имеют недостатки – высокая стоимость электроэнергии, постоянные перебои и перепады электроэнергии, недостаточная ее мощность.

Электрический котел

Также тщательно нужно выбирать и трубопровод. Используются трубы из разных материалов, каждый из которых обладает своими преимуществами и недостатками. В былые времена самыми распространенными были трубы из стали. Но сегодня они применяются уже реже. Ведь такие трубы более подвержены процессам коррозии.

Именно поэтому в настоящее время чаще применяются трубы из нержавейки или оцинкованные.

Также набирают популярность медные трубы. Они способны вынести высокие температуры, сами по себе – долговечны, поэтому трубы из меди являются самыми надежными. Но и стоят они недешево. Кроме того, в последнее время все чаще можно встретить водяное отопление в деревянном доме с полимерными трубами. Такие трубы делаются из металлопластика или пропилена (с участием алюминия). Трубы из таких материалов прочны, стойки к коррозии, внутри их не откладывается осадок. Но они имеют достаточно высокий коэффициент расширения при нагревании.

Рекомендуем к прочтению:

Обвязка котла медными трубами

Какие бывают схемы отопления частного дома

Схемы водяного отопления частного дома могут быть одноконтурными и двухконтурными. Одноконтурная система служит только лишь для обогревания помещения. Это более простая и недорогая система, которая подойдет в том случае, если у вас дом площадью до 100 метров квадратных. В такую систему входит одноконтурный котел и атмосферная вытяжка, однотрубная разводка трубами из стали или полимеров, чугунные, стальные или алюминиевые радиаторы.

Одноконтурная и двухконтурная система водяного отопления

Система одноконтурного отопления может быть усовершенствована двухтрубной разводкой, добавлением насоса циркуляции, терморегулирующих вентилей на радиаторах.

Если вы хотите оборудовать одноконтурную систему для нагревания воды для нужд быта, то пересмотрите монтаж газовой колонки или бойлера. В другом случае вы можете сделать двухконтурную систему, которая предназначена не только для отопления, но и для нагрева воды.

Двухконтурная система водяного отопления частного дома является очень удобным вариантом.

Здесь котел комфортен при потребностях в горячей воде на семью не более 4-х человек. Вода должна быть водопроводная или умягченная, жесткая вода из скважины не подойдет. Можно оборудовать две одноконтурные системы, первая из которых будет «отвечать» за отопление помещений, а вторая – за нагрев воды. Благодаря такой системе в летний период вы будете пользоваться только системой подогревания воды, а на нее тратится всего лишь 25% мощности котла.

Разводка труб

Водяная система отопления частного дома подразумевает применение трех вариантов разводки трубопровода – однотрубную систему, двухтрубную и коллекторную.

Однотрубная система – это система, где от котла нагретый теплоноситель (вода) последовательно идет от одной батарее к следующей. Такая система имеет один большой недостаток – здесь очень трудно управлять разводкой, так как при перекрытии доступа воды в какой-либо из радиаторов перекрываются и остальные.

Однотрубная система

В двухтрубной системе для каждого радиатора есть труба с горячей и холодной водой. Так, с такой системой водяное отопление дома можно регулировать очень удобно.

Двухтрубная система отопления

Еще одна система – коллекторная. Еще ее называют лучевой. Здесь механизм работает таким образом: от коллектора (который представляет собой устройство, собирающее воду) к каждому прибору отопления подводятся две трубы – прямая и обратная. Благодаря этому можно просто монтировать систему со скрытой проводкой труб, можно поддерживать определенный температурный режим отдельной комнаты и регулировать его.

Рекомендуем к прочтению:

Если у вас двухэтажный дом

Сегодня схемы водяного отопления двухэтажного дома бывают самыми различными. Это может быть и коллекторная система, и двухтрубная разводка. Однотрубную разводку (такую, при которой радиаторы соединены последовательно) сегодня уже реже используют как схемы водяного отопления одноэтажного дома, так и двухэтажного.

Двухтрубная схема для двухэтажного дома – это универсальный и практичный вариант.

К каждому прибору отопления идет две трубы – для подачи и отведения воды. Специалисты советуют поступить таким образом: перед каждым радиатором поставить регулировочный клапан.

Коллекторная схема в двухэтажном доме – это достаточно дорогое удовольствие. Водяное отопление двухэтажного дома с такой системой, несмотря на это, также популярно. Ведь здесь преимущество на лицо – монтаж трубопровода скрыт, поэтому интерьер не портится. В данном случае котел ставится на первом этаже, расширительный бак – на втором. Трубопровод располагается под полом, потолком или подоконниками, поэтому есть отличная возможность его скрыть.

Коллекторная система является очень эффективной еще и потому, что здесь на каждый радиатор ставится регулирующий кран. Это очень удобно, так как в зависимости от ваших потребностей можно установить собственный климат.

Коллекторная система отопления двухэтажного дома

Альтернативные способы водяного отопления частного дома

Кроме традиционного отопления при помощи нагревательного котла, существуют и другие виды водяного отопления частного дома. Такие современные системы эффективны в качестве основных отопительных систем дома, или дополнительных.

Очень часто сегодня можно услышать такое словосочетание – система «теплый пол». В принципе, теплый пол – это то же водяное отопление частных домов, которое можно применять еще и как дополнение к основному отоплению. Теплый пол обладает преимуществами – здесь большая территория теплоотдачи. Ведь в данном случае пол помещения – это практически большой радиатор. Да и воздух таким вот образом прогревается правильно – внизу тепло, а сверху – чуть прохладнее.

Теплый водяной пол

Благодаря системе теплый пол можно снизить рабочий температурный режим теплоносителя (не более 55 градусов по Цельсию). Также можно установить тепловую мощность в необходимых пределах .

Недостатки системы теплый пол – это то, что такую систему сложно монтировать, а при уже законченном ремонте это невозможно, или вам придется поднимать пол, или углублять его.

Еще один вариант альтернативного водяного отопления – плинтусное отопление. По сути дела, плинтусное водяное отопление домов являет собой среднее между радиаторной системой и теплым полом. В данном случае оборудование для отопления ставится по периметру комнаты на уровне плинтуса. Благодаря этому равномерно прогреваются и стены, и пол. Воздух в помещении – также равномерный. С такой системой водяное отопление загородного дома или частного дома позволит вам обустроить интерьер без больших радиаторов, и все это без потерь тепла.

Плинтусное отопление

Заключение

Таким образом, перед тем, как вы решили оборудовать водяное отопление в своем частном доме, следует выбрать подходящий вариант – традиционное отопление при помощи радиаторов или современные методы. У каждой системы есть преимущества и недостатки, поэтому для проектирования отопления лучше всего пригласить специалистов, которые будут способны учесть все детали.

Оцените публикацию: Загрузка…

otoplenie-doma.org

система и способы устройства тёплого пола от центрального отопления в квартире своими руками

Напольное водяное отопление, в отличие от привычного большинству обывателей радиаторного, появилось сравнительно недавно.

Данная система предназначена для нагрева пола в квартире либо доме, используя его в роли теплоаккумулятора и теплоизлучателя одновременно. Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии (до 30%).

Среди несомненных преимуществ водяного отопления можно выделить не только экономичность, создание комфортной температуры и более эффективное использование жилого пространства (за счет отсутствия традиционных радиаторов), но и возможность монтажа своими руками.

Данная статья целиком посвящена описанию принципов работы и последовательности монтажа водяного отопления.

Устройство теплых водяных полов

Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии. Нажмите для увеличения.

Водяное отопление пола подразумевает использование в качестве основного источника тепловой энергии нагретого теплоносителя, производящего обогрев помещения благодаря прохождению по уложенным в полу трубам.

Теплые водяные полы наиболее часто можно встретить в загородных домах. Подобная ситуация сложилась благодаря ряду веских причин.

Во-первых, в квартире, присоединенной к системе центрального отопления, запрещается устраивать теплые полы из-за угрозы увеличения гидравлического сопротивления.

Во-вторых, не следует выполнять подключение и к трубопроводам системы горячего водоснабжения, так как вода после прохождения по системе теплого пола возвращается в общий стояк горячего водоснабжения уже охлажденной.

Таким образом, в городской квартире наиболее целесообразно использовать электрический теплый пол, а в загородном доме — водяной. Водяное отопление теплых полов следует использовать исключительно в утепленных зданиях и помещениях.

Предварительное проведение гидроизоляционных работ производить не обязательно (большинство производителей комплектующих не настаивают на проведении данной процедуры).

Разновидности водяных полов

Водяное отопление, монтируемое под полом,может иметь следующие разновидности:

  1. Бетонное.
  2. Настильное.

Первый вариант предусматривает укладку водяного пола при помощи бетонной стяжки, второй — без укладки стяжки.

Настильные полы могут укладываться на алюминиевые пластины через изготовленную из полистирола прокладку (полистирольная система) либо на деревянный черновой пол или лаги (деревянная система).

В данной статье мы подробно остановимся на последовательности монтажа бетонного водяного пола, так как именно он получил наибольшее распространение и популярность.

Типовой состав системы водяного отопления

Практически любая система отопления, имеющая в своем составе теплый пол (водяной), представлена следующими основными элементами:

  1. Полимерные либо металлополимерные трубопроводы.
  2. Теплоизоляционные материалы.
  3. Циркуляционный насос.
  4. Запорная арматура (шаровые клапаны) и регулирующая арматура (регулирующие клапаны).
  5. Коллекторы, фитинги и крепеж.

Отопительная система, выполняющая вспомогательную функцию, может быть не только смонтирована своими руками, но и предусматривает проведение самостоятельного предварительного расчета.

Состав системы отопления. Нажмите для увеличения.

В случае, когда основным источником тепла является отопление, представленное исключительно одним водяным теплым полом, разработку проектного решения рекомендовано заказать у профильных специалистов.

Основные этапы монтажа бетонного водяного пола

Водяное отопление пола, производимое самостоятельно (своими руками), в обязательном порядке должно включать в себя последовательное выполнение следующих этапов и операций:

  1. Установка коллекторной группы.
  2. Предварительная подготовка поверхности пола.
  3. Укладка трубопроводов системы отопления.
  4. Регулировка температуры.

Рассмотрим основные вопросы, связанные с выполнением указанных выше работ.

Установка коллекторной группы

Работы по монтажу водяного пола необходимо начать с установки специального коллекторного шкафа, который следует расположить на равном удалении от конечных потребителей.

Так, если необходимо произвести монтаж теплых полов в двух комнатах, то коллекторный шкаф должен быть установлен посередине комнат.

Для достижения необходимого эстетического эффекта производится установка коллекторного шкафа внутрь стены.

Подготовительной операцией в данном случае является подготовка специальной ниши, осуществляемая при помощи перфоратора и «болгарки». Размеры данной ниши должны несколько превышать габаритные размеры шкафа, а располагать ее следует у поверхности пола.

Каково основное предназначение коллекторного шкафа?

Система (основная либо вспомогательная) водяного отопления пола включает в себя определенное количество трубопроводов, которые стыкуются именно внутри коллекторного шкафа, приходя из системы центрального отопления. Регулировочная и запорная арматура является непременным атрибутом коллекторных шкафов.

Устройство коллектора. Нажмите для увеличения.

После непосредственной установки коллекторного шкафа в него необходимо завести два основных трубопровода — подающий и обратный.

Подающий трубопровод служит для транспортировки теплоносителя из системы центрального водоснабжения. По обратному трубопроводу возвращается охлажденный теплоноситель.

На конечных участках подающего и обратного трубопроводов, расположенных в коллекторном шкафу, устанавливается запорная арматура (шаровые краны либо вентили).

Их основное предназначение — принудительное отключение подачи теплоносителя. Для присоединения запорной арматуры к подающему и обратному трубопроводу применяется переходной компрессионный фитинг.

Полученную систему, состоящую из подающего и обратного трубопровода, запорной арматуры и компрессионного вентиля, следует присоединить к коллекторной рейке, имеющей целый ряд отводящих патрубков.

Данные патрубки служат для присоединения образующих контур теплого пола трубопроводов. Отверстие, образованное на другой стороне трубопровода коллекторной гребенки, остается открытым.

Данное отверстие можно закрыть при помощи обыкновенной заглушки либо сливного ревизионного крана, предназначенного еще и для стравливания воздушных пузырьков в случае, когда система «завоздушена». Как видите, монтаж коллекторного шкафа вполне можно произвести своими руками.

Предварительная подготовка поверхности пола

Водяной пол, монтируемый непосредственно от системы центрального отопления, должен укладываться на предварительно подготовленную поверхность.

Подготовку поверхности следует начинать с уборки мусора и проверки поверхности на горизонтальность, осуществляемой при помощи двухметрового строительного уровня.

Проверкой на горизонтальность ни в коем случае не следует пренебрегать. Ее необходимо производить для того, чтобы защитный слой стяжки был одинаковым, а прогрев равномерным.

Приступать к выравниванию пола следует в том случае, если расположенные по углам высоты превышают один сантиметр. Далее производится укладка гидроизоляционного слоя (при необходимости) на выровненную ранее поверхность.

Стены следует проклеить по всему периметру специальной демпферной лентой, предназначенной для компенсации линейных расширений, которым подвержен теплый пол (стяжка пола). Торчащие остатки ленты после заливки пола необходимо обрезать.

Подготовка пола для монтажа отопления. Нажмите для увеличения.

Отопление, представляющее собой водяной теплый пол, обязательно включает в себя теплоизолирующие маты, предотвращающие потери тепла.

Половое отопление может быть устроено с использованием матов, изготовленных из следующих материалов:

  1. Пенополистирол.
  2. Минеральная вата.
  3. Газобетон.
  4. Техническая пробка.
  5. Велотерм.

Теплоизоляционные маты, защищающие от тепловых потерь расположенный в ванной комнате либо туалете пол с самостоятельно установленным водяным отоплением, должны быть влагоустойчивыми.

Монтаж трубопроводов

Монтаж трубопроводов системы водяного отопления в загородном доме либо в квартире, как и выполнение всех прочих этапов, можно выполнить своими руками.

Основной момент данного этапа — закрепление трубопроводов будущего теплового контура, которые содержат в себе все отапливаемые помещения.

Один из наиболее популярных способов — крепление предварительно уложенной трубы к металлической кладочной сетке, уложенной непосредственно на утеплитель.

Фиксация трубопроводов, которые содержат в себе отапливаемые нагретым до нужной температуры теплоносителем водяные полы, и металлической сетки осуществляется вязальной проволокой.

Теплые полы могут включать в себя тепловой контур, максимально возможная длина которого не превышает 70 метров. В случае, когда в данное расстояние уложиться не представляется возможным, теплые полы должны иметь второй контур.

Процесс укладки труб для тёплого пола. Нажмите для увеличения.

Для монтажа двухконтурной системы следует применять коллекторную рейку с большим количеством отводов, общая длина трубопроводов одного контура не должна превышать длину трубопроводов другого.

Укладку трубопроводов необходимо производить от наиболее холодных зон по направлению к более теплым. К холодным зонам относятся оконные и дверные проемы.

При монтаже отопления своими руками следует выбирать трубы от наиболее надежного поставщика.

Гидравлические испытания уложенных трубопроводов необходимо произвести перед заливкой пола цементно-песчаным раствором.

Трубопроводы считаются выдержавшими испытание, если при давлении в 6 атмосфер не выявляются течи, не происходит падение давления. Время, необходимое для полного застывания цементно-песчаного раствора, должно составить не менее 10 дней.

Варианты укладки труб в тёплом полу. Нажмите для увеличения.

Лишь при соблюдении этих условий водяное отопление, смонтированное вами под полом, будет надежным, долговечным и эффективным.

Регулировка температуры

Половое отопление с использованием нагретой воды (водяное) предусматривает наличие двух способов регулировки температуры:

  1. Ручное регулирование (при помощи запорной арматуры).
  2. Автоматическое регулирование (при помощи электроприводов).

Теплые полы (в частности рассматриваемое нами водяное отопление) отличаются большей эффективностью при автоматическом регулировании.

Заключительные положения

Водяное отопление пола более рационально монтировать в доме, а не в квартире. Последний вариант имеет право на существование, но сопряжен с некоторыми проблемами.

И в первом, и во втором случае систему достаточно просто смонтировать своими руками, используя описанную выше последовательность действий и некоторые специфические нюансы.

Оцените статью: Поделитесь с друзьями!

ultra-term.ru

принцип работы в частном доме и квартире, преимущества (видео)

25 марта 2014

Просмотров: 2139

Водяное отопление пола — один из самых популярных и экономичных способов обогрева помещения.

Виды теплых полов.

Вода — это лучший теплоноситель. В качестве ее нагревателя может выступать любой источник энергии. Кроме того, при подобном способе обогрева полов не выделяются никакие вредные вещества или электромагнитные излучения. Система водяного отопления полов отлично сочетается с радиаторным отоплением. Благодаря этой особенности легко может быть создана автоматизированная отопительная система для объектов разного назначения.

Принцип работы и преимущества

В основе работы водяного отопления полов — передача энергии от теплоносителя конструктивным элементам полов. В качестве теплоносителя выступает вода. Она движется по системе трубопроводов, расположенных между основанием и покрытием пола. Чтобы избежать потери тепла через основание, необходимо между ним и трубопроводом уложить слой теплоизоляции. Для этого чаще всего используют полистирол. Сверху укладывается отражающий экран, в основе которого алюминиевая фольга с основанием из полимерных материалов и с воздушной прослойкой. Благодаря этому тепловой поток будет направлен в необходимую сторону и значительно уменьшатся потери тепла.

Преимущества и принцип работы системы теплого пола.

Установка теплого пола — лучший способ решить проблему отопления в доме или квартире. Большая поверхность равномерно распределяет потоки тепла во всех плоскостях: по горизонтали и по вертикали. Такого эффекта нельзя добиться, пользуясь только традиционными системами отопления. Благодаря водяному отоплению полов помещение прогревается равномерно, исключаются сильный обогрев или плохое прогревание, которое свойственно системам, основанным на конвекторах или радиаторах.

Для человеческого организма полезно, когда более высокая температура находится в области ног, а на уровне головы более прохладно. Таким образом, наиболее комфортные условия в помещении можно обеспечить установкой теплого пола. Водяное отопление — лучший способ решить эту проблему.

Для того чтобы его устроить, понадобятся трубы, по которым будет транспортироваться теплоноситель. Кроме того, не обойтись без запорно-регулирующей арматуры и автоматики, которая будет следить за температурным режимом и расходом воды в контуре обогрева.

Конструктивные особенности и способы монтажа

Схема подключения теплого пола.

Перед тем как установить водяное отопление, следует определиться, каким способом будет производиться монтаж теплого пола. Чаще всего отопление устанавливается так называемым мокрым методом, или бетонной системой. При этом способе трубопроводы раскладываются на подготовленную основу, которая состоит из основания пола, утепляющего слоя и армирующей сетки.В качестве утеплителя используется полистирол. Затем вся эта конструкция заливается бетонным раствором. Перед установкой финишного покрытия (паркета, ламината, керамической плитки, искусственного камня или другого материала) необходимо сделать подложку. Это может быть вспененный полиэтилен, картон или любой другой материал.

Отопление пола может быть смонтировано и другим способом — полистирольной системой. Чаще всего он применяется, когда необходимо реконструировать устаревшее отопление или же в тех случаях, когда высота помещения недостаточна. Подобный способ установить водяное отопление подойдет и для помещений со слабой несущей способностью перекрытий.

Полистирольная система может быть смонтирована как на бетонное основание, так и на черновой деревянный пол, уложенный на деревянные лаги. Чтобы устроить отопление пола таким способом, лучше всего использовать прямые и поворотные плиты полистирола. В них предусмотрены пазы, в которые укладывается трубопровод. Перед укладкой финишного покрытия, как и в предыдущем способе, необходимо установить подложку из вспененного полиэтилена, картона или другого материала.

Варианты бетонной и настильной системы теплых полов.

При установке теплого пола используется так же деревянная система. Она больше всего подходит для деревянных строений и представляет собой реечный или модульный настил, который монтируется на деревянные лаги или балки. Для реечного настила используют отдельные планки. Чтобы уложить трубопровод и отражающие пластины, между планками оставляются зазоры.

Модульный настил собирается из специально подготовленных элементов, в которых уже есть пазы для монтажа алюминиевых отражающих пластин и трубопроводов, по которым циркулирует теплоноситель. Пространство между балками и лагами заполняется утеплителем. Шаг несущих конструкций для устройства финишного покрытия пола зависит от используемого материала и составляет от 150 до 300 мм.

Укладка трубопровода в системе теплого пола

Схема устройства поверхности теплого пола.

Устанавливая водяное отопление, следует знать, что уложить трубопровод можно 2-я способами: змейкой и улиткой. Змейка — наиболее простой способ. Он используется намного чаще, однако нужно отметить один его серьезный недостаток — ощутимые температурные перепады. Из-за того что теплоноситель имеет разную температуру в начале и в конце контура, интенсивность нагрева значительно отличается в этих местах, что ведет к снижению комфортности в помещении.

Для того чтобы снизить последствия неравномерного нагрева, еще на этапе проектирования теплого пола максимальный перепад температуры на входе и выходе принудительно ограничивают. Он составляет не более 5°С. Это дает возможность значительно уменьшить разницу температур, однако становится меньше и тепловая мощность всей системы.Способ улитка наиболее чаще используется в промышленных помещениях или же на тех объектах, где теплопотери минимальны. Этот способ требует более сложных расчетов при составлении проекта, однако в результате получается равномерное отопление, то есть создаются более комфортные условия в помещении.

При укладке этим способом обратные и подающие трубы последовательно чередуются. Благодаря этому тепловые потоки распределяются более равномерно и температура в разных частях помещения усредняется. При этом способе температурная разница между входом и выходом контура может доходить до 10°С. Это дает возможность получать большую тепловую мощность с нагреваемой поверхности пола.

Финишное покрытие пола

Эффективность работы системы теплого пола напрямую зависит от того, какое финишное покрытие будет использовано. Выбор следует сделать еще на этапе проектирования системы отопления, поскольку параметры покрытия для полов необходимо учитывать при выборе схемы отопления, температуры теплоносителя и скорости его движения, а также при определении диаметра трубы.

Наиболее распространенные материалы для декоративного покрытия: керамогранит, керамическая плитка, паркет, паркетная доска, ламинат или линолеум. Наибольшую теплопроводность имеют керамогранит и керамическая плитка. Это практичное покрытие, обладающее высокой износостойкостью.

Покрытие из древесины при устройстве теплого пола можно использовать только тогда, когда материал имеет соответствующее подтверждение от производителя о его пригодности для этих целей. Не для всех сортов древесины подходит длительное воздействие высокой температуры. Максимальное значение температуры поверхности пола, которое допустимо при использовании покрытия из натуральной древесины, — 26°С. При этом деревянное покрытие должно иметь толщину от 15 до 25 мм.

http:

Система теплых полов хорошо сочетается с ламинатным покрытием. Как бюджетный вариант довольно часто используется линолеум. Современный строительный рынок предлагает широкий выбор материалов для декоративного покрытия, которые подходят для применения с системами теплых полов. Эти материалы должны иметь на упаковке соответствующую маркировку.

Автор:

Иван Иванов

Поделись статьей:

Оцените статью:

Загрузка…

Похожие статьи

davaistroy.ru

Водяное отопление частного дома: видео-инструкция

Автономный обогрев зданий предусматривает несколько способов получения тепловой энергии от разных источников питания. Мы же не будем сосредоточиваться на энергоносителях, а рассмотрим традиционное водяное отопление дома, то есть, радиаторное, а также систему тёплого пола, которая не имеет такого широкого применения.

Оба метода имеют свои преимущества и недостатки, но вы сможете их оценить, к тому же к странице приложен видео ролик на эту тему.

Совмещение системы водяного отопления частного дома (радиаторы — «тёплый пол»)

Виды водяного отопления

Радиаторное отопление

Колончатый радиатор

  • Классический тип радиаторов, изображённый на фото вверху, где горизонтально расположенные коллекторы сообщаются между собой при помощи вертикальных колонок или трубок.Такие батареи отопления применялись изначально и имеют возможность исключительно бокового подключения.

Секционный радиатор

  • Секционные радиаторы по принципу сборки очень похожи на колончатые, но, в отличие от последних, имеют конвекторный способ отопления.Холодный воздух через межсекционные каналы попадает внутрь батареи, нагревается от стенок секций и поднимается вверх.

Панельные радиаторы

  • Панельные радиаторы имеют несколько иное устройство, нежели колончатые и секционные. Здесь горячая вода проходит по панелям, которые снабжены металлическими пластинками.Получается, что греется вся стальная конструкция и воздух, проходя конвекторным способом сквозь батарею, обогревает помещение.
  • Ещё радиаторы можно разделить по материалу, из которого они изготовлены, а это сталь, чугун, алюминий и биметалл.Но не любые из них будут оптимальны для частного сектора, так как сделать автономное водяное отопление в доме, это означает ещё и продумать конструкцию контура.
  • Сразу можно отвергнуть чугунные отопительные приборы, которые хороши для централизованного отопления, потому что чугун долго нагревается и, к тому же, вмещают в себя большой объём теплоносителя, который тоже надо обогреть. Остается сталь, алюминий и биметалл.
  • Отдельно можно сказать об алюминиевых радиаторах, как о самых лучших по теплопроводности, но инструкция позволяет использование этих батарей лишь для воды с нейтральной кислотностью (пределы для pH – 7-8).В противном случае нужно использовать нейтрализующие добавки, чтобы активная среда не разрушила алюминий. Сталь и биметалл подойдут в любом случае, но у последнего теплоотдача несколько выше.

Совет. Для использования водяного контура отопления нужно использовать радиаторы и трубы только из одного металла, особенно это касается меди и алюминия.Взаимодействие Al +Cu вызывает сильное окисление, что приводит к разрушению обоих металлов.

Количество секций можно регулировать

  • Теперь давайте рассчитаем, как сделать водяное отопление в частном доме, чтобы радиаторов было не много и не мало.Для этого можно использовать формулу K=S*100/P, подставив для K — количество секций, для S – площадь комнаты, а для P – удельную мощность секции (100 – это необходимое число кВт/м2). Только эти вычисления окажутся действительными лишь в том случае, если комната утеплена достаточным образом.
  • Давайте возьмём среднюю мощность радиаторной секции на 180Вт и комнату, размером 50м2 с потолками не более 3 метров. Значит, K=S*100/P=5100/180=27,77 или 28 секций. Но это, конечно, не означает, что вам нужно подвесить такую длинную батарею.

Панельный радиатор под окном

  • Комната в 50м2, скорее всего, имеет не одно окно, а самое оптимальное или дающее наибольший КПД место расположения находится именно там. Горячий воздух от батареи, поднимаясь вверх, создаёт преграду для холодных потоков, идущих от оконного стекла.Так что вам нужно своими руками разделить количество секций для каждого окна.
  • Но как же быть, если водяное отопление загородного дома делается панельными радиаторами, ведь их нельзя разобрать по секциям! Конечно, но такие батареи просто имеют разную мощность, которую тоже можно подобрать по формуле P=V*41, где P будет обозначать искомую мощность, V – кубатуру комнаты и 41 – это количество ватт, необходимое на 1 м3.
  • Попробуем рассчитать приборы для той же комнаты, но для начала высчитаем её объём, допустим, 5*10/2,7=135 м3. Значит, P=V*41=135*41=5,5 кВт, но учитывая, что панельные радиаторы обычно имеют округление, то, допустим, нам понадобится две трёхкиловаттных или три двухкиловаттных батареи, чтобы разместить их под окнами.

Совет. Строительство дома своими руками подразумевает и монтаж окон, где обязательно будут подоконники.Чтобы создать оптимальные условия для циркуляции тёплого воздуха, подоконник не должен перекрывать радиатор, чтобы не препятствовать теплообмену.

Система водяного тёплого пола

Спираль водяного тёплого пола

  • К сожалению, водяное отопление в частном доме своими руками в виде отопительной системы тёплого пола, делается значительно реже, чем радиаторное.Сложно понять такой консерватизм, ведь такой способ намного экономнее и эффективнее, но, во всяком случае, те, кто решился на такой метод, об этом никогда не жалеют.

Труба для водяного пола GOLAN

  • Дело в том, что по инструкции водяное отопление пола в частном доме должно делаться полиэтиленовой трубой и это, безусловно, даёт хорошие результаты. Но автор этой статьи, как человек, имеющий многолетнюю практику в монтаже отопления, может привести некоторые контраргументы в пользу металлопласта.
  • Дело в том, что заливка стяжки на полиэтиленовую трубу производится только при заполненном водой контуре, чтобы не произошло деформации. Также на такую систему нельзя укладывать раствор с отсевом, что иногда крайне необходимо для экономии – можно повредить целостность трубы. Контур из металлопласта не нуждается в таких предосторожностях, к тому же он обходится дешевле полиэтилена, не уступая по КПД.
  • Тепловые потоки от замурованной трубы расходятся под углом 45⁰ относительно горизонта и должны пересекаться на верху стяжки, чтобы температура поверхности была одинаковой. Оптимальный шаг спирального или змееобразного контура – 15-20 см, а толщина залитой сверху стяжки — 8-10 см от основания. Мощность контура будет зависеть не от числа уложенных витков, а от котла, к которому подключена система.

Совет. Система тёплого пола относится к низкотемпературным видам отопления, поэтому при использовании газового котла лучше использовать конденсационный агрегат, как более эффективный для малых температур.

Заключение

В этой статье умышленно не предлагались конкретные схемы на водяное отопление в загородном доме, как не имеющие смысла. Дело в том, что водяной контур будет отличаться в каждом случае и на это влияет множество факторов. Самый основной – это расположение комнат в здании и количество этажей в нём.

otoplenie-gid.ru

Опыт расчета отопления теплым полом

Информация о материале

13942

     Материалы статьи могут быть интересны владельцам частных домов, интересующихся системой отопления «теплым полом» и помогут ответить на вопросы:

     — действительно ли напольное отопление снижает потребление топлива;

     — комфортнее ли отопление теплым полом;

     — реально ли отопить дом только теплым полом.

     Обычно желание использовать в своем доме отопление теплым полом вызывается следующими причинами (по поступающим запросам клиентов):

    — желание сэкономить на эксплуатационных расходах;

     — повышенный комфорт отопления теплым полом;

     — нежелание «видеть в доме» радиаторы отопления.

Экономичность теплого пола

     Утверждение об экономичности теплого пола уже носит почти «аксиоматический» характер, особенно в устах продавцов оборудования. Основной аргумент в пользу экономии – при отоплении теплым полом, температура котловой воды 40°С, в то время как для системы радиаторного отопления — 80°С. Т.е., котлу не нужно нагревать воду до такой высокой температуры и, следовательно, достигается значительная экономия топлива. Кроме того, исключается непродуктивный нагрев верхней части помещения (у потолка), что также приводит к экономии. Истинность последнего утверждения легко проверяется на практике, которая показывает, что подобный эффект («недогрев» зоны помещения «у потолка») наблюдается в первые несколько часов работы системы отопления. Впоследствии температура воздуха в помещении выравнивается как при радиаторном отоплении, так и при отоплении теплым полом. Т.е., никакого «расслоения» воздуха нет, особенно учитывая высоты потолков в помещениях 2,5-3 метра. Соответственно, экономии здесь тоже не наблюдается.

     Для оценки истинности утверждения об экономии по температуре котловой воды не нужно проводить специальные расчеты, достаточно простого логического рассуждения. Если по теплотехническому расчету на покрытие теплопотерь здания (дома) требуется, например, 45 кВт, то именно это количество тепла должна обеспечивать система отопления. И не имеет значения, какая именно — радиаторы, теплый пол, теплые стены или еще что-нибудь. Т.е. топливо на 45 кВт (газ, дизель, дрова и т.д.) будет потреблено теплогенератором (котлом) и никаких «чудес» здесь не предвидится.

     Реально отопление теплым полом по экономичности нисколько не отличается от радиаторного отопления в обычных условиях. Однако следует упомянуть об условиях, при которых некая экономия топлива может быть достигнута. В случае если отопление реализуется только на низкотемпературном контуре «теплого пола», создается возможность использования конденсационной техники (котлов), которая именно в этих условиях (температура котловой воды 40-45°С) дает заявленные параметры эксплуатации – КПД 109%. Правда, есть два «но»:

     — конденсационные котлы почти вдвое дороже обычных;

     — насколько реально обойтись совсем без радиаторов (описано ниже).

Повышенный комфорт отопления теплым полом

     Повышенность комфорта при отоплении теплым полом достигается за счет того, что тепло поступает равномерно по всей площади помещения. Именно такова обычная аргументация в пользу данного утверждения. Оценить истинность данного аргумента реально проблематично. Это обусловлено тем, что понятие «комфорт» не имеет количественного выражения и носит исключительно субъективный характер. Поэтому, предлагаем каждому для себя делать выводы о комфортности отопления теплым полом.

Отсутствие приборов отопления при обогреве дома теплым полом

     Теоретически это так – при отоплении теплым полом никаких радиаторов нет. Тут все очевидно и понятно. Практически же, факт отсутствия радиаторов «как класса» тесно связан с реальностью получить от теплого пола теплоотдачу, полностью покрывающую расчетные теплопотери помещений. Другими словами – реально хватит теплого пола для отопления дома или нет?

Для ответа на этот практический вопрос мы обратились к нашему опыту проектирования и монтажа отопления теплым полом для домов Московской и Рязанской областей, имеющих близкие значения расчетной температуры наружного воздуха, соответственно, -28°С и -27°С (наиболее холодная пятидневка).

     В результате, ни на одном из проектируемых объектов не удалось обойтись только «теплым полом». Результаты наших расчетов показывают, что «теплого пола» обычно недостаточно для отопления дома в рассматриваемых регионах. Наиболее показательны в этом смысле деревянные дома, не использующие наружное утепление стен. Для них дефицит тепла при отоплении теплыми полами может составлять до 50%.

     В разделе «Наши работы» можно посмотреть частные дома, в которых смонтирована система отопления теплым полом:

     — дом площадью 444 м.кв., дополнительно к теплому полу установлено 5 радиаторов (это лучший результат, обусловлен хорошим утеплением стен дома);

     — дом площадью 220 м.кв., дополнительно к теплому полу установлено 6 радиаторов.

     Таким образом, полностью исключить радиаторы при отоплении теплым полом нам практически ни разу не удалось.

ИТОГ

     Приведенные выводы основываются на нашем опыте и не претендуют на всеобщность.

1. Экономичность системы отопления теплым полом не выше, чем у обычного радиаторного отопления. Экономия может быть достигнута только совместно с использованием конденсационных котлов.

2. Практически, при расчетной температуре наружного воздуха от -27°С и ниже (Средняя полоса), отопление теплым полом не покрывает всех теплопотерь и дополняется другими типами отопления (радиаторное). Для деревянных домов дефицит тепла может достигать 50%.

3. Обойтись совсем без радиаторов при отоплении теплым полом практически не получится.

4. Решение в пользу комфортности отопления теплым полом каждый принимает для себя сам.

система и способы устройства тёплого пола от центрального отопления в квартире своими руками

Напольное водяное отопление, в отличие от привычного большинству обывателей радиаторного, появилось сравнительно недавно.

Данная система предназначена для нагрева пола в квартире либо доме, используя его в роли теплоаккумулятора и теплоизлучателя одновременно. Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии (до 30%).

Среди несомненных преимуществ водяного отопления можно выделить не только экономичность, создание комфортной температуры и более эффективное использование жилого пространства (за счет отсутствия традиционных радиаторов), но и возможность монтажа своими руками.

Данная статья целиком посвящена описанию принципов работы и последовательности монтажа водяного отопления.

Устройство теплых водяных полов

Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии. Нажмите для увеличения.

Водяное отопление пола подразумевает использование в качестве основного источника тепловой энергии нагретого теплоносителя, производящего обогрев помещения благодаря прохождению по уложенным в полу трубам.

Теплые водяные полы наиболее часто можно встретить в загородных домах. Подобная ситуация сложилась благодаря ряду веских причин.

Во-первых, в квартире, присоединенной к системе центрального отопления, запрещается устраивать теплые полы из-за угрозы увеличения гидравлического сопротивления.

Во-вторых, не следует выполнять подключение и к трубопроводам системы горячего водоснабжения, так как вода после прохождения по системе теплого пола возвращается в общий стояк горячего водоснабжения уже охлажденной.

Таким образом, в городской квартире наиболее целесообразно использовать электрический теплый пол, а в загородном доме – водяной. Водяное отопление теплых полов следует использовать исключительно в утепленных зданиях и помещениях.

Предварительное проведение гидроизоляционных работ производить не обязательно (большинство производителей комплектующих не настаивают на проведении данной процедуры).

Разновидности водяных полов

Водяное отопление, монтируемое под полом,может иметь следующие разновидности:

  1. Бетонное.
  2. Настильное.

Первый вариант предусматривает укладку водяного пола при помощи бетонной стяжки, второй – без укладки стяжки.

Настильные полы могут укладываться на алюминиевые пластины через изготовленную из полистирола прокладку (полистирольная система) либо на деревянный черновой пол или лаги (деревянная система).

В данной статье мы подробно остановимся на последовательности монтажа бетонного водяного пола, так как именно он получил наибольшее распространение и популярность.

Типовой состав системы водяного отопления

Практически любая система отопления, имеющая в своем составе теплый пол (водяной), представлена следующими основными элементами:

  1. Полимерные либо металлополимерные трубопроводы.
  2. Теплоизоляционные материалы.
  3. Циркуляционный насос.
  4. Запорная арматура (шаровые клапаны) и регулирующая арматура (регулирующие клапаны).
  5. Коллекторы, фитинги и крепеж.

Отопительная система, выполняющая вспомогательную функцию, может быть не только смонтирована своими руками, но и предусматривает проведение самостоятельного предварительного расчета.

Состав системы отопления. Нажмите для увеличения.

В случае, когда основным источником тепла является отопление, представленное исключительно одним водяным теплым полом, разработку проектного решения рекомендовано заказать у профильных специалистов.

Основные этапы монтажа бетонного водяного пола

Водяное отопление пола, производимое самостоятельно (своими руками), в обязательном порядке должно включать в себя последовательное выполнение следующих этапов и операций:

  1. Установка коллекторной группы.
  2. Предварительная подготовка поверхности пола.
  3. Укладка трубопроводов системы отопления.
  4. Регулировка температуры.

Рассмотрим основные вопросы, связанные с выполнением указанных выше работ.

Установка коллекторной группы

Работы по монтажу водяного пола необходимо начать с установки специального коллекторного шкафа, который следует расположить на равном удалении от конечных потребителей.

Так, если необходимо произвести монтаж теплых полов в двух комнатах, то коллекторный шкаф должен быть установлен посередине комнат.

Для достижения необходимого эстетического эффекта производится установка коллекторного шкафа внутрь стены.

Подготовительной операцией в данном случае является подготовка специальной ниши, осуществляемая при помощи перфоратора и “болгарки”. Размеры данной ниши должны несколько превышать габаритные размеры шкафа, а располагать ее следует у поверхности пола.

Каково основное предназначение коллекторного шкафа?

Система (основная либо вспомогательная) водяного отопления пола включает в себя определенное количество трубопроводов, которые стыкуются именно внутри коллекторного шкафа, приходя из системы центрального отопления. Регулировочная и запорная арматура является непременным атрибутом коллекторных шкафов.

Устройство коллектора. Нажмите для увеличения.

После непосредственной установки коллекторного шкафа в него необходимо завести два основных трубопровода – подающий и обратный.

Подающий трубопровод служит для транспортировки теплоносителя из системы центрального водоснабжения. По обратному трубопроводу возвращается охлажденный теплоноситель.

На конечных участках подающего и обратного трубопроводов, расположенных в коллекторном шкафу, устанавливается запорная арматура (шаровые краны либо вентили).

Их основное предназначение – принудительное отключение подачи теплоносителя. Для присоединения запорной арматуры к подающему и обратному трубопроводу применяется переходной компрессионный фитинг.

Полученную систему, состоящую из подающего и обратного трубопровода, запорной арматуры и компрессионного вентиля, следует присоединить к коллекторной рейке, имеющей целый ряд отводящих патрубков.

Данные патрубки служат для присоединения образующих контур теплого пола трубопроводов. Отверстие, образованное на другой стороне трубопровода коллекторной гребенки, остается открытым.

Данное отверстие можно закрыть при помощи обыкновенной заглушки либо сливного ревизионного крана, предназначенного еще и для стравливания воздушных пузырьков в случае, когда система “завоздушена”. Как видите, монтаж коллекторного шкафа вполне можно произвести своими руками.

Предварительная подготовка поверхности пола

Водяной пол, монтируемый непосредственно от системы центрального отопления, должен укладываться на предварительно подготовленную поверхность.

Подготовку поверхности следует начинать с уборки мусора и проверки поверхности на горизонтальность, осуществляемой при помощи двухметрового строительного уровня.

Проверкой на горизонтальность ни в коем случае не следует пренебрегать. Ее необходимо производить для того, чтобы защитный слой стяжки был одинаковым, а прогрев равномерным.

Приступать к выравниванию пола следует в том случае, если расположенные по углам высоты превышают один сантиметр. Далее производится укладка гидроизоляционного слоя (при необходимости) на выровненную ранее поверхность.

Стены следует проклеить по всему периметру специальной демпферной лентой, предназначенной для компенсации линейных расширений, которым подвержен теплый пол (стяжка пола). Торчащие остатки ленты после заливки пола необходимо обрезать.

Подготовка пола для монтажа отопления. Нажмите для увеличения.

Отопление, представляющее собой водяной теплый пол, обязательно включает в себя теплоизолирующие маты, предотвращающие потери тепла.

Половое отопление может быть устроено с использованием матов, изготовленных из следующих материалов:

  1. Пенополистирол.
  2. Минеральная вата.
  3. Газобетон.
  4. Техническая пробка.
  5. Велотерм.

Теплоизоляционные маты, защищающие от тепловых потерь расположенный в ванной комнате либо туалете пол с самостоятельно установленным водяным отоплением, должны быть влагоустойчивыми.

Монтаж трубопроводов

Монтаж трубопроводов системы водяного отопления в загородном доме либо в квартире, как и выполнение всех прочих этапов, можно выполнить своими руками.

Основной момент данного этапа – закрепление трубопроводов будущего теплового контура, которые содержат в себе все отапливаемые помещения.

Один из наиболее популярных способов – крепление предварительно уложенной трубы к металлической кладочной сетке, уложенной непосредственно на утеплитель.

Фиксация трубопроводов, которые содержат в себе отапливаемые нагретым до нужной температуры теплоносителем водяные полы, и металлической сетки осуществляется вязальной проволокой.

Теплые полы могут включать в себя тепловой контур, максимально возможная длина которого не превышает 70 метров. В случае, когда в данное расстояние уложиться не представляется возможным, теплые полы должны иметь второй контур.

Процесс укладки труб для тёплого пола. Нажмите для увеличения.

Для монтажа двухконтурной системы следует применять коллекторную рейку с большим количеством отводов, общая длина трубопроводов одного контура не должна превышать длину трубопроводов другого.

Укладку трубопроводов необходимо производить от наиболее холодных зон по направлению к более теплым. К холодным зонам относятся оконные и дверные проемы.

При монтаже отопления своими руками следует выбирать трубы от наиболее надежного поставщика.

Гидравлические испытания уложенных трубопроводов необходимо произвести перед заливкой пола цементно-песчаным раствором.

Трубопроводы считаются выдержавшими испытание, если при давлении в 6 атмосфер не выявляются течи, не происходит падение давления. Время, необходимое для полного застывания цементно-песчаного раствора, должно составить не менее 10 дней.

Варианты укладки труб в тёплом полу. Нажмите для увеличения.

Лишь при соблюдении этих условий водяное отопление, смонтированное вами под полом, будет надежным, долговечным и эффективным.

Регулировка температуры

Половое отопление с использованием нагретой воды (водяное) предусматривает наличие двух способов регулировки температуры:

  1. Ручное регулирование (при помощи запорной арматуры).
  2. Автоматическое регулирование (при помощи электроприводов).

Теплые полы (в частности рассматриваемое нами водяное отопление) отличаются большей эффективностью при автоматическом регулировании.

Заключительные положения

Водяное отопление пола более рационально монтировать в доме, а не в квартире. Последний вариант имеет право на существование, но сопряжен с некоторыми проблемами.

И в первом, и во втором случае систему достаточно просто смонтировать своими руками, используя описанную выше последовательность действий и некоторые специфические нюансы.

Оцените статью: Поделитесь с друзьями!

Теплый пол в частном доме и его эффективность

Поставьте лайк, поблагодарите автора за его труд!

(водяной см ниже)

Электрический теплый пол в частном доме

   Теплый пол в частном доме имеет некоторые особенности, которые нужно учесть, и, в первую очередь, это первый этаж которые примыкает непосредственно к земле. В таких случаях стоит уделить большое внимание гидроизоляции и утеплению. Гидроизоляция может быть любая, она имеет большое значение, так как при включении греющего пола он может втягивать влагу в бетон (все, что влажное обладает большей теплопередачей, чем сухое). Далее позаботьтесь о теплоизоляции, это может быть минеральная вата, керамзит или подобный материал иди экструдер (обычно толщина 3-5 см, обязательно плотность не ниже 35)

Узнайте как приобрести надежный теплый пол

Мощность для 1 этажа любого электрического теплого пола должна быть не ниже 150 Вт м2

Обязательно делайте тепло и гидроизоляцию, если теплоизоляцию позволяет иметь высоту 5 см и более берите пенопласт 35 плотности, если менее — экструдированный пенополистирол.

Устанавливая напольное отопление в частном доме на большие площади позаботьтесь о том, чтоб у вас хватило общей электрической мощности, так как напольное отопление на 30 м2, к примеру, потребует мощности нагрузки 4,5 кВт , хотя потреблять будет 1-1,5 кВт (так как после нагрева от будет работать 20-25% времени в активном режиме)


    Обеспечив надежную тепло и гидроизоляцию, выбирайте системы обогрева не ниже 150 вт. на м2 для первого этажа. Это может быть кабель в стяжку, нагревательные маты, стержневой или пленочный пол. Также не забывайте об отступах от стен 10-15 см, а в местах, где есть радиаторы, камин и т.п. – 15-20 см. Греющий пол в частном доме может прекрасно служить как основное или дополнительное отопление, занимая не менее 65% от общей площади помещения.  Температура, поднимаясь снизу вверх отапливает именно ту зону, которая необходимая, а не потолок. На больших площадях, используя терморегулятор, можно так же существенно сэкономить  электроэнергию.



ВНИМАНИЕ!

Для уменьшения теплопотерь обязательно позаботьтесь об утеплении и гидроизоляции. Наиболее популярная теплоизоляция — экструдированный пенополистирол плотностью 35 и толщиной 5 см.

Если у Вас есть собственная котельная или котел, то стоит воспользоваться водяным теплым полом.



Водяной теплый пол в частном доме

     Устройство напольного отопления в частном доме предполагает подключение низкотемпературной системы отопления от индивидуального источника тепла (электрический, газовый или твердотопливный котел). Лучше всего теплый пол подключать к газовому котлу, так как современные газовые котлы имеют терморегулятор и позволяют напрямую выдавать температуру 45-55 °С, которая идеальная для напольного отопления. Электрический котел, также как и газовый, хорошо подходит под напольное отопление, особенно если есть возможность использования электроэнергии по ночному тарифу. Подключение теплого пола от твердотопливного котла, в отличии от предыдущих вариантов, требует некоторых важных деталей.




    В первую очередь, это защита водяного теплого пола от перегрева. Для этого обязательно устанавливается коллектор со смесительным узлом и отсекающей термоголовкой, и в случае попадания жидкости выше 60°С, коллектор смешивает горячий теплоноситель с холодным, который возвращается с контуров напольное отопления, предварительно отдав температуру на обогрев пола. Для отопления помещения гидравлическим греющим полом необходимо покрыть не менее 65% площади помещения. Вам понадобятся: коллектор в сборе (насос, гребенка, смесительный узел, термоголовка, спукник воздуха, евроконуса, термометр), трубы для водяного пола, подложки и комплектующие, ну и, само собой, любой подходящий котел (рекомендуем твердотоп или газовый кондинсационный)

      Для эффективной и бесперебойной работы водяного напольное отопление в частном доме нужно обязательно обезопасить систему от длительных перебоев электроснабжения, ведь замерзание воды в трубе для теплого пола является недопустимым. Если же частный дом эксплуатируется только по сезонам (дача, в которой зимой никто не живет), то лучше всего вместо воды заливать в систему незамерзающую гликолиевую или антифризную жидкость, в противном случае на зиму придется сливать воду с напольное отопление , а весной закачивать заново.



Часто задаваемые вопросы

1. Насколько долговечный теплый пол?

— Теплый пол может прослужить 50-70 лет без проблем.

2. Какой теплый пол лучше использовать?

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

3. Можно ли управлять теплым полом дистанционно?

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

  1. Heattherm — теплый пол двужильный кабель и мат
  2. ThermoPEX для теплого пола — оптимальный вариант для дома
  3. Бобышки для теплого пола. Маты с бобышками что это?
  4. Боится ли теплый пол воды. Может ли ударить током?
  5. Виды электрических теплых полов
  6. Показать больше
  7. Во сколько обойдется отопление теплым полом в месяц
  8. Водяной теплый пол в деревянном доме
  9. Водяной теплый пол под ламинат. Стоит ли?
  10. Водяной теплый пол. Преимущества и недостатки.
  11. Время монтажа теплого пола. Сколько займет?
  12. Выбор электрического и водяного теплого пола
  13. Где установить гребенку или коллектор теплого пола?
  14. Для какого теплого пола подходит инфракрасная пленка?
  15. Для чего нужен кислородный барьер?
  16. Для чего нужен насос в коллекторе?
  17. Для чего нужна демпферная лента в теплом полу
  18. Для чего нужны расходомеры в теплом полу?
  19. Зачем нужны расходомеры, смесительный узел и евроконус?
  20. Как выбрать мощность теплого пола
  21. Как выбрать нагревательный мат теплого пола
  22. Как выбрать насос для водяного теплого пола?
  23. Как выбрать насос теплого пола. База насоса
  24. Как делать первое включение теплого пола?
  25. Как дешево, экономно сделать теплый пол?
  26. Как заменить датчик теплого пола если он замурован?
  27. Как купить надежный теплый пол?
  28. Как надежны терморегуляторы? Ремонт и замена регулятора
  29. Как отличить стержневой теплый пол от подделки?
  30. Как подключить датчик теплого пола?
  31. Как проверить роботу монтажников по теплому полу?
  32. Как работает система водяного теплого пола? Принцип работы
  33. Как рассчитать количество контуров гребенки?
  34. Как рассчитать количество контуров коллектора?
  35. Как рассчитать количество трубы на квадратный метр?
  36. Как рассчитать материалы на водяной теплый пол?
  37. Как сделать теплый пол если нельзя сделать стяжку!?
  38. Какая должна быть стяжка для теплого пола
  39. Какие бывают виды теплого пола?
  40. Каким должен быть бетон и стяжка теплого пола?!
  41. Какого цвета выбрать трубу теплого пола?
  42. Какое напольное покрытие можно использовать для теплого пола?!
  43. Какое напольное покрытие можно использовать для теплого пола?!
  44. Какое напольное покрытие можно использовать для теплого пола?!
  45. Какой должна быть температура теплого пола
  46. Какой кабель подходит под плитку, а какой в стяжку?
  47. Какой котел лучше использовать для теплого пола?
  48. Какой крепеж используется в водяных теплых полах
  49. Какой теплый пол лучше выбрать под плитку?!
  50. Какой теплый пол лучше? Какой выбрать водяной или электрический
  51. Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
  52. Какую подложку для теплого пола выбрать?
  53. Калькулятор теплого пола
  54. Когда целесообразен монтаж водяного теплого пола ?
  55. Контура теплого пола, какие бывают?
  56. Куда девать остаток нагревательного кабеля . Можно ли резать?
  57. Латунь или нержавейка? Какая гребенка лучше?
  58. Лучшие водяные теплые полы и их рейтинг
  59. Лучшие электрические теплые полы и их рейтинг!
  60. Маты с бобышками для водяного теплого пола. Что это?
  61. Минусы и недостатки водяного теплого пола
  62. Можно ли … теплый пол? Ответы!
  63. Можно ли подключить радиатор к коллектору?
  64. Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
  65. Монтаж
  66. Монтаж ламината на теплый пол своими руками
  67. Монтаж стержневого теплого пола?
  68. Монтаж электрического и водяного теплого пола своими руками
  69. Обзор стоимости теплых полов за м2, стоимость монтажа
  70. Основание под водяной теплый пол. Виды и способы укладки.
  71. Основные составляющие водяного теплого пола.
  72. Особенности конструкции бойлеров Ento
  73. Отличие двужильного от одножильного нагревательного кабеля?
  74. Отличие механического терморегулятора от программируемого
  75. Отличие сплошной пленки от классической полосочной?
  76. Отопление дома теплым полом. Стоит ли?
  77. Отопление теплым полом
  78. Отчет об отправке
  79. Официальный сайт теплого пола
  80. Перегревается ли стержневой теплый пол?
  81. Плиточный клей для теплого пола, какой использовать?
  82. Плюсы и минусы электрических и водяных теплых полов
  83. Подключение электрического и водяного теплого пола
  84. Подложка под водяной теплый пол. Для чего она нужна?
  85. Почему мат теплого пола, не кабель?
  86. Почему электрический теплый пол не греет
  87. Правильный водяной и электрический теплый пол
  88. Правильный шаг укладки водяного и электрического теплого пола
  89. Преимущества водяного теплого пола перед радиаторным отоплением.
  90. Преимущество стержневого теплого пола
  91. Прогреет ли теплый пол 5-6 см стяжки?
  92. Проектные работы
  93. Расчет теплого пола водяного и электрического
  94. Ремонт нагревательного кабеля теплого пола
  95. Ремонт электрического и водяного теплого пола
  96. С чего состоит система водяного теплого пола
  97. Система водяных и электрических теплых полов
  98. Система управления водяным теплым полом. Что такое сервопривод?
  99. Сколько потребляет нагревательный кабель? Его мощность.
  100. Сколько потребляет теплый пол?
  101. Сколько энергии потребляет пленочный теплый пол?
  102. Способен ли терморегулятор экономить электричество?
  103. Справочная
  104. Стандартная пленка Felix Excel и ее конструкция
  105. Стоит ли экономить на терморегуляторе?
  106. Схема укладки теплого пола
  107. Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
  108. Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
  109. Тепло инфракрасного от инфракрасного теплого пола Felix Excel
  110. Теплоизоляция под плитку для теплого пола
  111. Теплые полы в гипермаркете
  112. Теплый пол 27 ua или 24 на 7, длительность работать?
  113. Теплый пол без стяжки
  114. Теплый пол в бане и сауне, как реализовать?
  115. Теплый пол в ванной и санузле. Как реализовать?
  116. Теплый пол в ванную электрический и водяной
  117. Теплый пол в стяжку водяной и электрический
  118. Теплый пол в частном доме
  119. Теплый пол и его эпицентр температуры
  120. Теплый пол из металлопластиковых труб
  121. Теплый пол на балконе и лоджии. Как осуществить?
  122. Теплый пол на кухне. Где можно размещать?
  123. Теплый пол от печки или камина, как сделать?
  124. Теплый пол от Розетки
  125. Теплый пол от центрального отопления или котла
  126. Теплый пол под деревянный пол
  127. Теплый пол под ковролин
  128. Теплый пол под ламинат
  129. Теплый пол под линолеум
  130. Теплый пол под линолеум на деревянный пол
  131. Теплый пол под плитку
  132. Теплый пол своими руками
  133. Теплый пол, цена на 2020 год. Обзор цен теплых полов
  134. Терморегулятор водяного теплого пола. Какой выбрать?
  135. Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
  136. Труба для теплого пола 16 диаметра
  137. Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
  138. Укладка теплого пола, как осуществить? Как правильно сделать
  139. Управление теплым полом. Какие бывают системы?!
  140. Устройство теплого пола водяного и электрического
  141. Утепление и подложки под теплый пол
  142. Чем гребенка отличается от коллектора?
  143. Чем зафиксировать трубу теплого пола?
  144. Чем и как закрепить нагревательный кабель теплого пола
  145. Чем отличается нагревательный мат от кабеля?
  146. Что лучше водяной теплый пол или электрический?
  147. Что подобрать для теплого пола без стяжки?
  148. Шаг укладки теплого пола электрического и водяного?! Расчет
  149. Электрический теплый пол плюсы и минусы
  150. Консультация
  151. Тестовая статья
  152. Доставка и оплата
  153. Сотрудничество теплый пол оптом
  154. Документация
  155. Водяной теплый пол в многоэтажном доме и в квартире. Подключение
  156. Как сделать замер площади под теплый пол самостоятельно?
  157. Можно ли укорачивать нагревательный кабель или мат теплого пола?
  158. Связаться с нами

Полы с подогревом — наше важное руководство по утеплению вашего дома

  • Мы получаем комиссию за товары, приобретенные по ссылкам в этой статье.

  • Узнайте все, что вам нужно знать о теплых полах

    С прохладной погодой ничто не сравнится с роскошью тепла под ногами, особенно с утра.Полы с подогревом (UFH) также энергоэффективны, удобны, освобождают пространство на стенах и могут повысить ценность вашего дома. Что касается его установки, то процесс не такой навязчивый, как вы могли подумать.

    Читайте дальше, чтобы узнать о том, какие типы полов с подогревом доступны, и о том, как их установить.

    Дополнительные советы по отоплению: эти полезные советы помогут избежать рождественских бедствий, связанных с отоплением дома

    Почему выбирают теплые полы?

    Изображение предоставлено: Лиззи Орм

    Спросите любого домовладельца, у которого есть пол с подогревом, и, скорее всего, он скажет, что никогда бы не обошелся без него! Но почему? Одна из веских причин заключается в том, что с напольным отоплением нет необходимости в радиаторах.Радиаторы не только портят чистые линии комнаты, но и занимают ценное пространство на стене. Уберите их, и вдруг появится щель для лишних кухонных гарнитуров, кладовки, дивана или даже дверного проема.

    Полы с подогревом также являются чрезвычайно экономичным способом обогрева комнаты, поэтому они помогут вам сократить счета за топливо. Кроме того, в отличие от радиаторов, печей или традиционных твердотопливных каминов, он обеспечивает максимальный уровень комфорта за счет равномерного и бережного распределения тепла. Здесь нет холодных пятен, и, поскольку большая часть тепла сосредоточена в нижней части комнаты, теряется очень мало тепла.

    Если вы планируете обновить кухню, есть еще больше причин выбрать пол с подогревом. UFH работает на независимом термостате, поэтому, если ваша плита выделяет много тепла, можно выключить отопление на кухне, но оставить его включенным во всем доме. Что касается уборки, то теплые полы — мечта. Устранение радиаторов означает, что на кухне будет на одну поверхность меньше для притяжения жира и пыли, а полы с подогревом также уменьшат движение воздуха.Меньшее движение воздуха означает меньшее движение пыли, что делает UFH более гигиеничным, особенно идеальным для людей, страдающих аллергией.

    Знайте свои типы теплых полов — влажная или сухая система

    Существует два типа полов с подогревом — электрические или «сухие» системы и системы на водной основе или «мокрые» системы.

    Электрические системы более просты в установке и менее сложны в установке, но их эксплуатационные расходы выше, поэтому они лучше всего подходят для небольших помещений, таких как ванные комнаты, облицованные плиткой, или места, до которых неудобно добраться.

    Системы горячего водоснабжения (или мокрого)

    Изображение предоставлено: Вустер Бош

    Влажные системы состоят из труб, которые обычно подключаются к вашему котлу, и используют теплую воду из системы центрального отопления. В то время как конденсационный котел предлагает наибольшую потенциальную экономию на эксплуатационных расходах, любой котел может использоваться с UFH, если он имеет достаточную мощность.

    Вода перекачивается по пластиковым трубам, проложенным к черновому полу, до того, как будет установлена ​​новая окончательная поверхность.Большинство пластиковых водопроводных труб, установленных в современных системах, являются непрерывными, поэтому нет опасности утечки, поскольку нет соединений, и система обычно считается необслуживаемой.

    По своей природе они более дорогостоящие и трудоемкие в установке (особенно, если требуется изменение уровня пола для размещения труб). Однако они являются наиболее экономичным решением. Полы с подогревом этого типа также сокращают расходы на нагрев воды, поскольку в них используется вода с более низкой температурой, чем в стандартных радиаторах (примерно от 40 ° C до 65 ° C, чтобы обеспечить температуру пола от 23 ° C до 32 ° C).

    Если вы хотите обогреть большую площадь, это лучший вариант.

    Электрические матовые (или сухие) системы

    Изображение предоставлено: Система электрического теплого пола от Warmup

    Dry UFH доступен в виде основных нагревательных кабелей, иногда свободно вплетенных в сетчатые маты, плоские или ленточные кабели или нагревательные пленки. Коврики или рулоны раскладывают, соединяют вместе, а затем подключают к термостату и электросети. Затем поверх укладывается ваш пол.

    Доступны три типа сухих УФГ: Свободная проволока подходит для каменных или плиточных полов и идеально подходит для помещений неправильной формы с неудобными углами или препятствиями. Матирование также подходит для каменных или плиточных полов, а также для больших или более правильных комнат. Система матов из фольги разработана специально для ламината.

    В целом, электрические системы дешевле в установке и вызывают меньше повреждений существующей конструкции пола. Они также позволяют комнате достигать необходимой температуры быстрее, чем влажные сорта, поскольку являются прямыми источниками тепла.С другой стороны, они дороже в эксплуатации, чем влажные системы, которые более рентабельны.

    Где использовать теплые полы

    Изображение предоставлено: Дэвид Джайлс

    Полы с подогревом в основном используются в помещениях на первом этаже, но на самом деле существует система, подходящая для любого типа конструкции пола. Влажные системы легче всего установить там, где можно заменить полы или там, где строятся новые этажи, поэтому они, вероятно, подойдут для новых пристроек, зимних садов и новых кухонь с жилыми зонами открытой планировки.

    Электрический пол с подогревом, вероятно, будет более подходящим для существующих комнат, поскольку электрическая сетчатая система более плоская, чем влажная система, поэтому нет необходимости изменять высоту пола для ее размещения. Существуют даже системы электрических матов, которые можно использовать под коврами на существующих твердых полах. В целом, проще добавить электрические системы в комнаты на верхних этажах.

    Можно ли укладывать теплый пол на деревянный пол?

    Как правило, полы из цельной древесины не подходят для использования с полом с подогревом, если это не указано производителем.Инженерные плиты, которые состоят, по крайней мере, из трех слоев древесины, уложенных таким образом, чтобы волокна центрального слоя проходили под прямым углом к ​​внешним слоям, менее подвержены движению, и большинство из них можно использовать для полов с подогревом.

    «Полы с подогревом и паркетные полы могут стать отличными партнерами», — говорит Питер Кин, директор The Natural Wood Flooring Company. «Прочная и надежная инженерная древесина может оказаться гораздо лучшим выбором, чем натуральная древесина, потому что она вряд ли изменится под воздействием изменений температуры и уровня влажности»

    Любой деревянный пол, рекомендуемый для использования с UFH, должен иметь ограничение по температуре (обычно 27 ° C), а по краям должен быть оставлен расширительный зазор (его легко скрыть плинтусом или накладкой).Перед покупкой всегда связывайтесь с поставщиком напольных покрытий и установщиком отопления. Многие поставщики порекомендуют конкретную марку электрических UFH, и было бы неплохо прислушаться к их советам.

    А как насчет других типов полов?

    Полы вашего типа могут способствовать прохождению тепла — или уменьшать его. Толстый ковер уменьшает преимущества, но плитка, ламинат, а также полы из массивной и искусственной древесины хорошо отводят тепло (но сначала проверьте, имеет ли деревянный пол рекомендованную максимальную температуру).

    Ковер

    UFH можно использовать практически со всеми типами напольных покрытий, даже с коврами, при условии, что ковер и подложка имеют тепловое сопротивление менее 2,5 тог. Показания показывают, что для большинства стилей ковров тепловое сопротивление составляет менее 1 тг.

    Камень, керамика, сланец и терракота

    По мере того, как эти материалы для полов стали более модными, увеличилось количество домов, в которых используется УФГ. Время нагрева зависит от толщины плитки.Для достижения оптимальной температуры толстым плитам потребуется больше времени, но как только она будет достигнута, разница в качестве тепла между толстыми и более тонкими поверхностями пола исчезнет.

    Винилы и ламинаты

    UFH можно использовать с высококачественными винилами и ламинатом. Однако не все ламинаты или винилы совместимы с UFH, поэтому рекомендуется проконсультироваться с производителем напольного покрытия или установщиком системы отопления, прежде чем делать это. Многие поставщики разработали свои собственные системы УВГ или имеют одну или две, которые они рекомендуют.

    Полы с подогревом — правильный выбор времени

    Для обогрева комнаты с помощью UFH требуется больше времени, чем для включения радиаторов, но после выключения системы комната остается теплой намного дольше. Пары часов утром обычно достаточно, чтобы поддерживать температуру в комнате на протяжении большей части дня, с повышением температуры ранним вечером. Если у вас все еще есть радиаторы в других комнатах, лучше всего запустить UFH в отдельной зоне отопления с прямым управлением котлом.

    Сколько стоит установка и запуск полов с подогревом?

    Изображение предоставлено: Холли Джолифф

    Установка влажной UFH-системы в новом здании будет стоить около 5000 фунтов стерлингов, но для существующей собственности это зависит от размера комнаты и того, сколько требуется подъема пола.Только для системы влажная версия будет стоить 20-30 фунтов стерлингов за квадратный метр без учета фитингов.

    В любом случае установка такой системы значительно дороже, чем установка сухой УВГ-системы. Однако хорошая новость заключается в том, что после установки влажный UFH может быть на 30 процентов эффективнее традиционных радиаторов и намного экономичнее в использовании. Кроме того, он значительно дешевле в эксплуатации, чем сухой UFH.

    Электрооборудование имеет экономический смысл, если разместить его в одном помещении. Цены на выкатываемые маты UFH начинаются примерно от 75 фунтов стерлингов за кв. М, а комплекты свободной формы — примерно от 100 фунтов стерлингов за кв. М, плюс изоляционная плита и плата за электрику.Однако, хотя установка электрического УФН дешевле, чем влажная система, его эксплуатация может быть на 40% дороже.

    Для влажной системы используйте специализированные компании, такие как Nu-Heat или FloRad, которые предлагают комплексное обслуживание.

    Как установить теплый пол

    Изображение предоставлено: Дэвид Пармитер

    1. Обратитесь за советом к специалисту, прежде чем начать работу.

    Не оставайтесь без совета профессионала, который поможет вам рассчитать желаемую температуру, высоту потолка, потенциальные потери тепла и тип необходимого напольного покрытия.Ковролин и натуральное дерево — не лучшие изоляторы, тогда как искусственное дерево, камень, мрамор и сланец — идеальные.

    «Начните с обращения как минимум с двумя уважаемыми и опытными поставщиками», — советует Адриан Труп, совместный управляющий директор Nu-Heat. «На веб-сайте торговой ассоциации BEAMA есть список членов, и он может быть полезной отправной точкой. Обсудите все варианты установки и покрытия с потенциальными поставщиками ».

    2. Планируете ли вы ремонт или переоборудование?

    Лучше всего укладывать влажные полы с подогревом в рамках ремонта или пристройки, а также на ранней стадии работ.Если это не так, вам придется либо заменить существующий пол и уложить новый — лучше всего использовать стяжку с системой пола, уложенной сверху, — либо добавить плавающий пол для размещения труб. Это поднимает уровень пола, что, в свою очередь, влияет на плинтусы и означает, что двери придется перевешивать. Одно из решений — использовать очень неглубокие трубы диаметром менее 20 мм.

    Если вы собираетесь ретроспективно, низкопрофильные и легкие супертонкие системы можно применять на поверхностях чернового пола.Некоторые конструкции имеют глубину всего 15 мм, что исключает необходимость замены плинтусов, дверных коробок и лестниц.

    «Если ваш пол с подогревом будет устанавливаться в нескольких комнатах, убедитесь, что система включает в себя подробный проект, адаптированный к вашим требованиям и учитывающий структуру вашей собственности», — говорит Адриан. «И постарайтесь убедиться, что ваш пол с подогревом будет эффективно обогревать каждую комнату без необходимости какого-либо дополнительного отопления».

    3.Учитывать изоляцию

    Чтобы ваш пол с подогревом был наиболее экономичным и энергоэффективным, ваша собственность должна быть надлежащим образом изолирована. Чтобы предотвратить потерю тепла и обеспечить направление тепла вверх, под системой должно быть место для установки изоляции. Имейте в виду, что если вы живете в доме с одинарным остеклением, вам все равно может потребоваться объединить пол с подогревом с радиаторами, чтобы создать достаточно тепла.

    4. Подумайте, куда пойдут элементы управления

    Для влажных систем убедитесь, что у вас есть место для размещения элементов управления (подойдет шкаф).Подобно радиатору, каждая комната, отапливаемая UFH, имеет свой собственный клапан. Но все они могут быть размещены в одном месте вместе с элементами управления таймером. Также рассмотрите возможность использования систем, которые работают с приложениями, например Hive. Это позволит вам управлять отоплением с помощью смартфона.

    5. Могу я сам?

    Наборы

    DIY доступны от многих производителей, но установка влажной системы УВГ является довольно трудоемкой и сложной задачей. Поэтому рекомендуется устанавливать влажный УФГ только профессионалом.Они проверит, достаточно ли мощность котла, чтобы поддерживать систему, и настроят таймеры и управление клапанами.

    Другое дело

    Электрические сухие системы. Если вы будете следовать инструкциям, это достаточно просто, чтобы установить сухие системы в качестве самостоятельного продукта. Однако вам следует воспользоваться услугами квалифицированного электрика для подключения кабелей или матов к электросети. Любая бытовая установка электрического отопления также должна быть подписана электриком в соответствии с Частью P Строительных норм от 2005 года.

    6. Определитесь с установщиком

    Наконец, подумайте, кто будет выполнять установку за вас. У вас есть местный сантехник, который может установить эту систему? В противном случае у вашего поставщика тепла должна быть сеть монтажников, к которым они могут направить вас.

    Оставайтесь поджаренными людьми!

    Системы лучистого отопления под полом, сэкономьте тысячи

    Описание нескольких типов систем лучистого отопления


    , включая нашу предпочитаемую систему.


    Существует множество способов воспользоваться преимуществами лучистого отопления и охлаждения. Некоторым концепциям систем лучистого теплого пола не менее 100 лет. Наши системы лучистого отопления более новые и инновационные. Мы призываем вас хотя бы взглянуть на эти современные системы. Новые и более инновационные системы теплого пола могут предложить значительные преимущества.

    Обратите внимание, что Radiantec часто рекомендует использовать бытовые водонагреватели вместо дорогих бойлеров.Щелкните здесь, чтобы получить дополнительную информацию об этом использовании. Это возможность сэкономить тысяч долларов и при этом получить лучшую и более энергоэффективную систему лучистого теплого пола.

    (и тепло, и ГВС поступают напрямую от одного и того же отопительного агрегата)

    «Открытая прямая радиантная система» — это значительный прорыв в дизайне лучистого отопления. Открытая прямая радиантная система предлагает беспрецедентную эффективность при очень доступной цене и является нашей предпочтительной системой среди всех систем лучистого отопления.Это единая система, которая работает двумя разными и разными способами. Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячее водоснабжение, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

    Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

    Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже.Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

    Open Direct System Energy Efficiency Benefits.

    • «Открытая прямая система» использует лучистое отопление, которое существенно более энергоэффективно .
    • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания двух независимых методов. Один набор исключен, а другой уменьшен из-за эффективного использования.
    • Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат .
    • «Открытая прямая система» совместима с солнечной батареей.
    • Бытовые водонагреватели потенциально более эффективны, чем бойлер. Они могут работать при низких температурах и позволяют конденсировать дымовые газы. Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
    • Предварительный подогрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
    • Бак позволяет установить огромный теплообменник для дымохода.

    Экологические преимущества открытой системы Direct.

    • Меньший расход топлива
    • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они уходят безвредно в канализацию вместо того, чтобы загрязнять воздух.

    Другие преимущества системы «Open Direct»

    Наша открытая прямая система исключительно доступна по цене

    • Наш дизайн простой и элегантный
    • В конструкции используется водонагреватель двойного назначения
    • Отсутствие котла экономит тысячи долларов
    • В нашей конструкции используется на деталей меньше
    • Простая установка экономит трудозатраты
    • Energy Efficiency снижает расходы на топливо.

    Простота установки

    Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей по сравнению с другими системами.

    Легко работать с

    Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему без проблем для мастера на все руки или для Do-It-Yourselfer .

    Простота обслуживания

    Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому с ней безопаснее работать, а наши материалы служат долго, — поэтому они не нуждаются в постоянном уходе.

    Легко достать детали для

    У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти детали, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

    Меньше деталей

    Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

    Более надежный

    Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает качество из нержавеющей стали.

    Более длительный

    Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки — это система, которая служит и служит .

    Энергоэффективность

    Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому на требуется меньше топлива для нагрева воды, а наши водонагреватели конденсируют дымовые газы, чтобы получить максимальное тепло от вашего топлива .

    Экологически чистый

    Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

    Совместимость с Solar

    Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

    Сделай сам по-дружески

    Наша открытая прямая система — это простая и элегантная конструкция , в которой используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь в проектировании и устанавливают систему самостоятельно с большой экономией .
    Подробнее об установке своими руками здесь.

    Соответствует коду

    Наши системы соответствуют Кодексу . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

    Сейф

    Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

    ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

    Здесь следует отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая болезни легионеров, приписываемой открытой прямой системе.

    Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

    Щелкните здесь, чтобы получить дополнительную информацию об открытой системе прямого излучения Radiantec .

    (обогрев осуществляется косвенно через теплообменник)

    Когда требуется теплый пол, горячая вода перекачивается в теплообменник, где тепло передается теплоносителю на другой стороне. Одновременно включается насос (-ы) зоны подогрева пола и направляет теплоноситель туда, где он нужен.

    Теплообменник отделяет жидкую среду для лучистого отопления от питьевой воды. Это позволяет использовать непитьевой теплоноситель (например, антифриз). Эти системы лучистого отопления

    Щелкните здесь, чтобы узнать больше о косвенной системе Radiantec.

    (Эта «традиционная» система использует бойлер или водонагреватель для нагрева воды)

    Закрытые системы лучистого отопления предназначены для бойлера или водонагревателя исключительно для отопления помещений .Затем вода (или гликоль) циркулирует по трубам излучающего пола. Когда используется бойлер, этот знакомый и традиционный подход хорошо принят чиновниками строительного кодекса.

    Щелкните здесь, чтобы получить дополнительную информацию о закрытой системе Radiantec

    Radiantec поддерживает использование солнечной энергии везде, где это возможно, и отмечает, что эффективность использования солнечной энергии значительно улучшилась за последние несколько лет. На следующем рисунке представлена ​​солнечная система для горячего водоснабжения, которая особенно подходит для систем лучистого отопления.

    Дополнительную информацию о нашей технологии солнечного отопления можно найти на сайте www.radiantsolar.com

    Если вы видите слова и выражения, с которыми вы не знакомы, обратитесь к этому разделу.

    Понимание значений следующих фраз облегчит понимание параметров вашей системы отопления.

    КОТЛ
    Котел — это нагревательное устройство, которое спроектировано для производства очень горячей воды (до 250 градусов F под давлением) для радиаторов и плинтусов.Многие котлы плохо работают при более низких температурах, и для их регулировки может потребоваться дорогостоящее управление.

    БЫТОВЫЙ НАГРЕВАТЕЛЬ ГОРЯЧЕЙ ВОДЫ
    Бытовой водонагреватель вырабатывает воду умеренной температуры , и обычно имеется накопительный бак. Существует потенциал для более высокой эффективности водонагревателя из-за более низкой рабочей температуры и более низкой температуры выхлопных газов, но многие водонагреватели низкого уровня не используют этот потенциал.

    ТЕПЛООБМЕННИК
    Теплообменник — это устройство, которое передает тепло от одной жидкости к другой без смешивания жидкостей.Типичное использование — хранить питьевую горячую воду отдельно от котловой жидкости.

    ЗАКРЫТАЯ СИСТЕМА
    Закрытая система отопления изолирована от окружающей среды, и ее теплоноситель заменяется только для технического обслуживания.

    ОТКРЫТАЯ СИСТЕМА
    Открытая система — это система, открытая для атмосферы или система, в которой часто заменяется теплоноситель. Бытовой водонагреватель — это открытая система, потому что нагретая жидкость постоянно меняется. Открытые системы требуют разного оборудования и материалов.

    ПИТЬЕВЫЕ
    Питьевые средства, пригодные для питья.

    ПРЯМАЯ СИСТЕМА
    Прямая система использует одну и ту же воду для отопления и горячего водоснабжения для мытья посуды, стирки, принятия душа и т. Д. Между ними нет разделения.

    КОСВЕННАЯ СИСТЕМА
    Непрямая система — это система, в которой тепло от нагревательного элемента проходит через теплообменник, прежде чем попадет в трубы напольного отопления.

    Открытая система прямого нагрева обеспечивает тепло и горячую воду от ОДНОГО водонагревателя

    «Открытая прямая излучающая система» — это значительный прорыв в дизайне лучистого отопления.Открытая прямая излучающая система предлагает беспрецедентную эффективность при очень доступной первоначальной стоимости и наша предпочтительная система из всех систем лучистого отопления. Это единая система, которая работает двумя разными способами. . Когда требуется обогрев пола, включается насос, и вода вытекает из бака через зону излучающего теплого пола и обратно в бак. Когда требуется горячее водоснабжение, вода вытекает из резервуара и направляется в арматуру. Вся вода в системе остается питьевой.

    Это, пожалуй, самая энергоэффективная и экологически чистая система отопления в мире.

    Это одно из очень немногих исключений из правила, что лучшие вещи стоят дороже. Вы буквально получаете гораздо лучшую систему за гораздо меньшие деньги.

    Open Direct System Energy Efficiency Benefits.

    • «Открытая прямая система» использует лучистое отопление, которое на принципиально более энергоэффективно .
    • Конструкции двойного назначения имеют менее 1/2 потерь в режиме ожидания двух независимых методов. Один набор исключен, а другой уменьшен из-за эффективного использования.
    • Более низкая первоначальная стоимость дает возможность купить более качественный и эффективный агрегат.
    • «Открытая прямая система» совместима с солнечной батареей .
    • Бытовые водонагреватели потенциально более эффективны, чем бойлер . Они могут работать при низких температурах и позволяют конденсировать дымовые газы.Имейте в виду, что эти преимущества доступны только с качественными водонагревателями и не могут быть реализованы с дешевыми моделями.
    • Предварительный нагрев холодной воды обеспечивает ограниченное естественное охлаждение за счет того, что холодная замещающая вода проходит через трубы в полу перед тем, как попасть в резервуар.
    • Бак позволяет установить огромный теплообменник для дымохода.

    Экологические преимущества открытой системы Direct.

    • Меньший расход топлива
    • ЕСЛИ ВЫ СОГЛАСИВАЕТЕ ПАР В ВЫПУСКНОЙ ВОДЕ, ВЫ МОЖЕТЕ ПОЛУЧИТЬ ЕЩЕ 10% ЭФФЕКТИВНОСТИ. Значительное количество загрязняющих веществ растворяется в воде, и они безвредно уходят в канализацию вместо того, чтобы загрязнять воздух.

    Другие преимущества системы «Open Direct»

    Наша открытая прямая система исключительно доступна по цене

    • Наш дизайн простой и элегантный
    • В конструкции используется водонагреватель двойного назначения
    • Отсутствие котла экономит тысячи долларов
    • В нашей конструкции используется на деталей меньше
    • Простая установка экономит трудозатраты
    • Energy Efficiency снижает расходы на топливо.

    Простота установки

    Наша открытая прямая система отличается простой конструкцией и небольшим количеством деталей по сравнению с другими системами.

    Легко работать с

    Простота нашей конструкции и легкость, с которой вы можете найти наши детали в любом хозяйственном магазине , делают эту систему без проблем для мастера на все руки или для Do-It-Yourselfer .

    Простота обслуживания

    Наш дизайн прост для понимания.Наша излучающая система работает при гораздо более низкой температуре, чем у печи, поэтому с ней безопаснее работать, а наши материалы служат долго, — поэтому они не нуждаются в постоянном уходе.

    Легко достать детали для

    У нас простая конструкция и общие детали . Может показаться, что это не очень хорошо, но это так! Вы можете найти детали, которые мы используем, в любом хорошем хозяйственном магазине, специального заказа не требуется.

    Меньше деталей

    Поскольку наша конструкция проста и мы используем водонагреватель для отопления и горячего водоснабжения, наша система менее сложна и использует меньше деталей .

    Более надежный

    Наша система имеет меньше движущихся частей , работает при более низких температурах, чем котельные системы, и предлагает качество из нержавеющей стали.

    Более длительный

    Более низкие рабочие температуры, конструкция из нержавеющей стали и высококачественные трубки — это система, которая служит и служит .

    Энергоэффективность

    Лучистое отопление естественно энергоэффективно.Наша система работает при более низких температурах, поэтому на требуется меньше топлива для нагрева воды, а наши водонагреватели конденсируют дымовые газы, чтобы получить максимальное тепло от вашего топлива .

    Экологически чистый

    Поскольку мы используем конденсационные водонагреватели, наши системы имеют меньше выбросов, чем другие. Наши системы также потребляют меньше топлива, чем котельная система , и совместимы с солнечными батареями.

    Совместимость с Solar

    Наша открытая прямая система совместима с солнечной батареей .Вы можете запланировать установку солнечных батарей на начальном этапе или в любое время в будущем. Ознакомьтесь с нашей библиотекой солнечной энергии для получения дополнительной информации о том, как интегрировать солнечные панели в вашу систему лучистого отопления.

    Сделай сам по-дружески

    Наша открытая прямая система — это простая и элегантная конструкция , в которой используются простые для поиска общие детали. Многие из наших клиентов предпочитают использовать нашу бесплатную помощь в проектировании и устанавливают систему самостоятельно с большой экономией .
    Подробнее об установке своими руками здесь.

    Соответствует коду

    Наши системы соответствуют Кодексу . Обратитесь к своему техническому специалисту за дополнительной информацией о вашем конкретном приложении, но в целом вот некоторая важная информация:

    Сейф

    Наша система работает при более низких температурах, чем системы с бойлером , что делает ее более безопасной в установке, использовании и обслуживании.

    ВНИМАНИЕ, ОТРИЦАТЕЛЬНОСТЬ

    Здесь следует отметить, что инновации не всегда приветствуются теми, кто имеет особые интересы в существующем статус-кво. Вы должны учитывать источник, когда оцениваете комментарии тех, кто получает прибыль от продажи котлов. Низкая стоимость и простота не всегда приветствуются. Вы не можете получить прибыль в 5000 долларов из системы за 5000 долларов. Использование водонагревателей в системах лучистого отопления допускается всеми основными нормативами. Не было ни одного случая болезни легионеров, приписываемой открытой прямой системе.

    Не позволяйте лжи недовольных конкурентов лишить вас того, на что вы имеете право.

    Открытая прямая система — это единая система , которая работает двумя разными способами :

    • Работа в режиме отопления — в этом режиме он обогревает ваш дом.
    • Работа в режиме горячей воды для бытового потребления — в этом режиме обеспечивается горячая вода.

    Эта оригинальная полностью автоматическая система . Это
    без участия домовладельца.Вам не нужно выполнять какие-либо отдельные действия или настройки, чтобы использовать его. Вот как работают два разных режима, начиная с режима обогрева:

    Когда термостат определяет потребность в тепле, он включает насос. Теплая вода перекачивается из водонагревателя по трубам в полу, излучая тепло через систему обогрева пола в жилые помещения. Теплая вода достигает конца трубной петли, которая значительно холоднее, чем была в начале, и возвращается к нагревателю для повторного нагрева.

    Примечание: Холодная вода не поступает в систему в режиме отопления , если только кто-то не заберет горячую воду, потому что система уже заполнена.

    ОПИСАНИЕ ПОТОКА — Работа в режиме обогрева

    • Когда требуется тепло, включается насос, и вода вытекает из верхней части бака, через зону нагрева и обратно в нижнюю часть бака для повторного нагрева.
    • Эта система невероятно эффективна .Летом использует ограниченное естественное охлаждение , что позволяет сэкономить на счете за кондиционирование воздуха. Тепло поглощается из здания, когда вода в вашей системе лучистого теплого пола нагревается до комнатной температуры. Вода комнатной температуры втягивается в резервуар для горячей воды, поскольку горячая вода используется в доме, и заменяется холодной водой в напольных излучающих трубах. Вода комнатной температуры, подаваемая в резервуар для горячей воды для бытового потребления из вашей отопительной системы, также требует меньших затрат на отопление, что снова снижает ваши счета за газ!

    Теплая вода выходит из резервуара и течет в ваши светильники, такие как раковина, душ и т. Д.Холодная вода из колодца или из городской водопроводной сети должна заменять использованную воду. Эта холодная вода проходит по напольным излучающим трубам к водонагревателю. Этот предотвращает застой воды в трубках летом и обеспечивает некоторое естественное охлаждение.

    ОПИСАНИЕ ПОТОКА — ГВС

    • Когда используется горячая вода (в раковине, душе и т. Д.), вода вытекает из верхней части резервуара к месту использования.Холодная вода заменяет объем горячей воды , который использовался , впадая в верхнюю часть системы, через систему отопления, а затем в нижнюю часть резервуара . Причины этого следующие:
    • Возможность застоя, особенно летом, когда нет тепла, полностью исключена .
    • Зимой при такой схеме потока приоритет отдается использованию горячей воды для бытового потребления, если одновременно требуется и тепло, и горячая вода (чтобы человек в душе не выбежал). Зимой потери КПД нет; Любое тепло, забираемое с пола, возвращается в резервуар, поэтому в системе не происходит чистой потери энергии.

    Компания Radiantec сыграла ведущую роль в разработке этих систем, и они приняты большинством основных строительных норм и правил . Как и в случае с любым другим строительным проектом, вы должны убедиться, что система Radiantec любого типа соответствует вашим местным строительным нормам.

    Уточните свои местные нормы и правила и, при необходимости, обратитесь за помощью в компанию Radiantec.Официальный представитель вашего кода может позвонить нам с любыми вопросами.

    ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА


    ПРЕИМУЩЕСТВА
    • Эта система очень низкая стоимость .
    • Это очень простой в механическом отношении , элегантный и надежный.
    • Превосходная энергоэффективность , особенно при использовании водонагревателя Polaris.
    • Проблемы диффузии кислорода не имеют значения, поскольку все материалы пригодны для питья.
    • Использование внешнего смесителя для полива газонов, мытья машин и т. Д. Еще больше усилит охлаждение.
    • Вы можете установить дополнительную солнечную батарею для горячего водоснабжения с самого начала или добавить ее в любое время в будущем.

    ОТКРЫТАЯ ПРЯМАЯ СИСТЕМА


    ВЫПУСКОВ
    • Вода во всех частях системы должна быть питьевой и пригодной для употребления. Деталь потока в наших инструкциях и в анимации здесь должна быть выполнена . Все материалы, используемые в системе, должны быть пригодны для питья.
    • Вам может потребоваться расширительный бак, если обратные клапаны или устройства предотвращения обратного потока предотвращают отток воды расширения в остальную часть системы водоснабжения.
    • Вы должны убедиться, что давление в системе совместимо с пределами температуры и давления в трубке.

    OPEN DIRECT — ЛУЧШАЯ СИСТЕМА

    Мы считаем эту систему лучшей альтернативой . Он прост по конструкции, эффективен в эксплуатации, имеет умеренные начальные затраты и может использовать экологически чистую солнечную технологию. Когда и где местные нормы разрешают подавать отопление помещений и горячее водоснабжение через единую систему, мы рекомендуем открытую прямую систему.Вот почему:

    КПД

    Открытая прямая система использует один водонагреватель для отопления помещений и горячее водоснабжение , что устраняет необходимость в бойлере. Низкие рабочие температуры лучистого отопления позволяют использовать современные «конденсационные» водонагреватели , эффективность которых составляет 95 процентов. Функция охлаждения в летнее время предоставляется бесплатно и фактически снижает расходы на нагрев горячей воды (см. Диаграмму).

    Начальная стоимость

    Наша открытая прямая система чрезвычайно проста и требует меньших затрат. Рассмотрим, например, дом площадью 2500 кв. Футов с двумя зонами. Материалы для пола, насосы и элементы управления обойдутся вам примерно в 4300 долларов. Добавьте высокоэффективный водонагреватель Polaris (бойлер не требуется), и его стоимость составит 7500 долларов, что является непревзойденной ценой для высококачественной системы.

    Простота

    Помимо сохранения низких начальных затрат, более простая система обеспечивает более высокую надежность .

    Долговечность

    Все основные компоненты изготовлены из нержавеющей стали или полиэтиленового пластика и должны служить в течение всего срока службы. Кроме того, на наши компоненты предоставляются исключительно строгие гарантии.

    Энергоэффективность

    Этот тип системы может быть спроектирован для первоначального использования солнечной энергии или может быть преобразован в солнечную в любое время. Если вы хотите приготовить теплую воду для лучистого отопления или горячего водоснабжения, солнечные тепловые панели будут более эффективными и дешевле .

    Щелкните здесь, чтобы увидеть, как открытая прямая система может использовать солнечную энергию.

    СДЕЛАЙТЕ ОТЛИЧНУЮ СИСТЕМУ ЕЩЕ ЛУЧШЕ!
    ДОПОЛНИТЕЛЬНАЯ СИСТЕМА ИЗЛУЧЕНИЯ СОЛНЕЧНОЙ ЭНЕРГИЕЙ
    НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ УЗНАТЬ ОБ ЭТОМ

    Радиаторы и теплые полы — могут ли они работать вместе?

    Вы подумываете отремонтировать свой дом, или вы часть нового процесса сборки. Отопление система является важным выбором при превращении дома в дом, поэтому вы правильно рассматривая все возможности. Ваше сердце говорит, что полы с подогревом, и вы слышали, что 12 мм трубы теплого пола делают это намного дешевле и проще, чем перед. Ваша голова говорит о радиаторах; конечно, это более экономичный выбор?

    Правда в том, что между твоей головой есть компромисс. и твое сердце.

    Большинство людей считают, что это вопрос или / или. Вы выбираете теплый пол или выбираете сами радиаторы. Правда в том, что двое системы могут хорошо работать вместе. Оба полы с подогревом и радиаторы могут работать от одного котла — или могут работать как две независимые системы

    Почему стоит подумать о наличии и теплых полов, и радиаторов?

    Если у вас уже есть радиаторы, то процесс замены весь дом с подогревом полов может быть слишком дорого или слишком разрушительный.Модернизация пола для отопления потребуется поднять полы и, возможно, даже выбрать новые типы полов. Одна из частых причин неэффективности теплый пол — это неправильное напольное покрытие или напольное покрытие.

    Вам может казаться, что полы с подогревом не нужны в каждом номер. Выбравшись из душа на холодный пол — это то, чего следует избегать, но нагревание под ковром может ощущаться бессмысленно.

    Ваши возможности

    Хорошая новость в том, что обе системы могут работать с такой же котел.Ваш дом будет разделены на зоны, причем одну зону можно обогревать радиаторами, а другую — обогреваться трубами под полом. Ты можешь даже иметь оба в одной комнате, если вам нужно трехмерное тепло, или В твоей части света всегда холодно!

    Конфигурация этой системы зависит от того, выбирайте влажный или сухой теплый пол.

    Влажные теплые полы

    При мокром теплом полу трубы устанавливаются под пол, и они несут воду или химическую смесь. Вода будет нагреваться бойлером до заданной температуры, определяемой ваш термостат, а затем перекачивается по всему дому.

    Установка влажных полов может быть дорогостоящей. установить. Однако вам нужно подумать о долгая игра с теплым полом. Эксплуатационные расходы вашей влажной системы будут значительно ниже, чем сухая система.

    Сухие теплые полы

    В сухой системе вода не используется. Это кажется очевидным, но большинство людей не понять, что это вариант.Сухой Система теплого пола состоит из матов или кабелей, похожих на те, что вы нашел бы в чайнике. Это отопление система может быть установлена ​​без необходимости взаимодействия с существующим отоплением система вообще — так может быть убер-удобно.

    Вы с большей вероятностью выберете сухую систему, когда ремонт уже существующего дома, и есть ограниченное пространство для установки мокрой системы. Если хочешь мокрый системы при ремонте, часто бывает необходимо поднять полы, что еще дороже и уменьшает ощущение пространства в доме.Вам также может понадобиться совет по строительные нормы, прежде чем пытаться это сделать — вот почему большинство выбирают сухой система пола в таких условиях.

    Лучший вариант под ремонт

    Сочетание радиаторов и сухого теплого пола — одна из лучшие варианты отопления дома. Наличие системы сухих полов с подогревом в вашей ванной комнате может полностью работать отдельно от отопления для остальной части дома. Это может дать ощущение роскоши, которой вы являетесь. ищу без больших работ и затрат.Несомненно, это оптимальный выбор для переоборудование теплых полов в доме, где стоимость сухих полов с подогревом во всем доме непомерно.

    Если вас беспокоит окружающая среда, то смешивание радиаторы в большинстве комнат с сухими полами с подогревом в ключевых комнатах — лучший вариант. Имея сухой теплый пол по всему дому совсем не энергоэффективен, и ваши счета за коммунальные услуги скорее всего, взорвется. Даже если ты только выбирайте теплые полы на кухне и в ванной, любой входящий в дом будет предполагать, что у вас есть роскошь полов с подогревом через.

    Лучший вариант для новой сборки

    Мы немного предвзяты. Мы считаем, что полы с подогревом во всех новостройках дополняют смысл. Однако некоторым все же может понадобиться вариант как с радиаторами, так и с теплым полом. В этом случае при строительстве нового собственности, имеет смысл использовать систему влажных теплых полов. Это будет означать запуск двух нагревательных системы от одного котла, но это вполне возможно.

    Поддержание независимости двух систем с помощью зонального клапана легкий.Самое замечательное в зонном клапане заключается в том, что он дает вам полный контроль над потреблением энергии, чтобы вы могли контролировать свои текущие расходы.

    Мокрая система работает за счет горячей воды из проточного котла. вокруг системы. Как только он замкнулся система возвращается к датчику температуры. Если он еще достаточно теплый, вода будет рециркулировать вокруг пол с подогревом. Если температура упал слишком сильно, то котел сработает и подскажет в систему нужно закачать больше горячей воды. Чем дальше вода должна пройти, тем больше она остынет. прежде, чем он вернется к датчику температуры. Таким образом, используя зональный клапан, вы можете ограничить движение воды. вокруг радиаторов отопления и теплых полов.

    Датчик, прикрепленный к коллектору, обнаружит падение температура, и это работает отдельно от радиаторов. Поэтому пока термостат будет диктовать температура радиаторов, теплый пол может работать независимо.

    Вариант для одной зоны

    Один из самых простых способов подключить вашу новую систему — это контролировать ваш теплый пол с помощью радиаторных контуров.По сути, это означает, что ваш когда загорятся радиаторы, сработает пол с подогревом. Скорее всего, у вас будут радиаторы запрограммирован на включение в определенное время, и в этот момент ваш пол также включается насос отопления. Там может произойти задержка перед запуском насоса теплого пола, так как он требует температура в трубах должна быть достаточно высокой до начала откачки.

    Вы можете адаптировать эту систему для включения зон, добавив коллекторы. Проблема с одиночным зонная система заключается в том, что имеется ограниченная длина трубы.Добавляя коллекторы, вы можете расширить это трубопровод и контролировать температуру, проходящую через каждую зону. Вы можете проложить 100 м трубы без необходимости дополнительный коллектор, поэтому, если у вас нет необычно большого дома, это выбор вряд ли будет продиктован размером. Однако без коллектора все комнаты работали бы от одного и того же термостат.

    Если вы поговорите с кем-нибудь, кто выбрал теплые полы, они скажут вам, что существенное преимущество — это контроль над зонами. Вы можете иметь тепло в районе дома. необходимо и, следовательно, для экономии энергии. Таким образом, единственная зона упрощает установку; это могло быть не так лучший вариант в целом.

    Простой вынос

    У вас гораздо больше гибкости в выборе отопления системы, чем вы думали. Вы можете иметь радиаторы, полы с подогревом или и то, и другое. Вы можете запускать системы по отдельности или вместе, в зонах или как единое целое. система.

    Как сделать выбор? Вам следует учитывать:

    • Это новое здание или ремонт?
    • Хотите контролировать разные участки жилой дом?
    • Хотите сэкономить на отоплении? расходы?
    • Хотите разные варианты отопления в разные части дома?
    • Сколько денег вы готовы вложить во время монтаж?

    Выбор, который вы делаете сейчас, оказывает долгосрочное влияние на эксплуатационные расходы вашего дома и стоимость вашего дома при перепродаже.Поэтому было бы неплохо взять долгосрочный взгляд на баланс затрат и выгоды от правильного отопления система. Наши консультанты будут рады работать с вами, чтобы сбалансировать все варианты для вашего стечения обстоятельств.

    Могут ли радиаторы и теплые полы работать вместе?

    Введение

    Это еще один из тех вопросов, которые задают люди, когда они изучают возможность установки теплого пола, и это тоже неплохой вариант.

    В конце концов, некоторые люди могут просто захотеть иметь хороший теплый пол в своей ванной, но не беспокоиться о том, что в остальной части дома есть УФН.

    Еще одна причина для этого вопроса заключается в том, что когда у кого-то уже есть система центрального отопления, он может быть обеспокоен стоимостью и трудностями полного переключения с одной системы на другую.

    Имея в виду эти моменты, давайте посмотрим и выясним…

    Могут ли радиаторы и теплые полы работать вместе?

    Ответ на этот вопрос — да, на одном котле могут быть обе системы.

    В вашем доме можно создать зоны, в которых одна часть нагревается за счет радиаторов, а другая — за счет теплых полов.Вы даже можете разместить их в одной комнате, если хотите.

    Однако то, как сконфигурированы две системы, во многом зависит от того, планируете ли вы использовать влажный или сухой теплый пол.

    Варианты

    В случае систем водяного теплого пола трубы прокладываются под полом. Они переносят воду (в некоторых случаях это может быть смесь воды и гликоля, например, при использовании вместе с тепловым насосом), которая нагревается вашим котлом вокруг вашего дома и по трубам, чтобы нагреть пол под вашими ногами.

    С другой стороны, сухая система работает на электричестве, которое передает тепло через пол через маты или незакрепленные кабели. Считайте их похожими на элементы внутри погружного нагревателя или чайника. Электрические полы с подогревом можно установить, не создавая помех для центрального отопления.

    Стоимость

    Мокрая система более дорогостоящая в установке, но эксплуатационные расходы ниже, чем у сухой системы. Стоимость установки и эксплуатационные расходы, очевидно, нужно учитывать.

    Сухие системы также с большей вероятностью будут использоваться в проектах реконструкции, где недостаточно места для установки влажной системы. Однако, если вы предпочитаете влажную систему, иногда можно поднять полы, чтобы создать дополнительное пространство, необходимое для установки трубопроводов, но перед этим вы должны принять во внимание действующие строительные нормы и правила.

    Для получения дополнительной информации ознакомьтесь с нашими статьями о эксплуатационных расходах UFH и о сравнении влажных и сухих полов с подогревом.

    Комбинация радиаторов и систем сухого теплого пола

    Это лучший вариант, если UFH требуется только на небольшой площади, например в ванной, поскольку радиаторы и полы с подогревом работают отдельно друг от друга.

    Обогрев всего дома с использованием электрического теплого пола может быть дорогостоящим, поэтому установка радиаторов в больших комнатах — лучший вариант, если вы выберете сухой УФН.

    Как вы, наверное, догадались, использование электрического теплого пола по всему дому не так уж и энергоэффективно. Если вы действительно хотите использовать UFH во всем, вам следует серьезно подумать об установке влажной системы.

    Комбинация радиаторов и систем водяного теплого пола

    Вопреки мнению некоторых людей, от одного котла можно использовать как УФН, так и радиаторы центрального отопления.Вы можете сохранить независимый контроль над каждым из них с помощью зонного клапана, который снизит потребление энергии и, в свою очередь, снизит ваши эксплуатационные расходы.

    Как работает мокрая система

    После того, как горячая вода из бойлера обтекает систему, она возвращается к датчику температуры. Вода может немного остыть, но при условии, что она еще достаточно теплая, она снова будет рециркулировать через трубы напольного отопления.

    Датчик, установленный на коллекторе, обнаруживает падение температуры, и это побуждает закачивать больше горячей воды в систему через смесительный клапан.Это позволит поддерживать желаемую температуру в полу, а радиаторы будут работать отдельно.

    Заключение

    Как видите, работа как радиаторов, так и полов с подогревом вполне возможна.

    Для более эффективной системы рекомендуется иметь отдельные зоны. Некоторые люди предпочитают иметь только один этаж (обычно цокольный) с полом с подогревом, а другой этаж / и только с радиаторами. Эта установка идеально подходит для тех, кто больше использует нижние этажи днем ​​и верхние этажи (спальни) ночью.

    Каким бы способом вы ни решили установить пол с подогревом, одно можно сказать наверняка — ваши ноги будут рады, что вы это сделали.

    Сообщите нам, что вы выбрали. Оставьте комментарий в поле ниже.

    Сочетание теплых полов с традиционными радиаторами

    Влажные полы с подогревом и радиаторы действительно можно комбинировать. Полы с подогревом являются обычным явлением в Великобритании. E.грамм. на первом этаже и радиаторы на верхних этажах.

    Поскольку первый этаж обычно представляет собой бетонную стяжку, особенно в новостройках, это идеальная конструкция пола для системы водяного теплого пола. Первый или верхние этажи обычно представляют собой деревянную подвесную конструкцию. Они также работают с системами напольного отопления, но иногда более практичным или экономичным может быть установка или сохранение радиаторов наверху.

    В наши дни очень популярно устанавливать ufh в расширения новой сборки.Часто домовладелец решает установить УФ-систему на первом этаже. Иногда решается оставить существующую часть первого этажа «как есть», установив только УФГ в самой новой пристройке.

    Нас регулярно спрашивают, как эти две системы могут работать вместе, используя одинаковую температуру воды от источника тепла. Например, в старом викторианском доме может потребоваться дополнительное тепло, где тепловые потери слишком велики для того, чтобы одна система могла обеспечить отопление всей собственности.

    На самом деле это очень просто. На приведенном выше чертеже показано, как две системы могут работать с одним и тем же источником тепла. Система теплого пола использует собственную подачу от котла с смесительным клапаном и насосом, установленными на коллекторе, для снижения температуры воды, поступающей в систему теплого пола. При этом горячая вода из котла идет прямо в радиаторную систему и накопитель горячей воды.

    Каждая система требует двухходового клапана (т.е.е. система «S-план»), чтобы дать им независимый контроль. Радиаторы и горячее водоснабжение обычно регулируются двухканальным таймером, в то время как система теплого пола имеет собственные программируемые комнатные термостаты.

    Если система теплого пола оснащена нашим центром коммутации Heatmiser, реле котла подает питание на клапан с электроприводом, когда требуется нагрев, и беспотенциальные контакты на двухходовом клапане запускают котел.

    Итак, это очень распространенная дилемма, но с очень простым решением.Свяжитесь с нами, чтобы узнать больше о том, как наш опыт в области теплого пола может помочь вам в реализации вашего проекта, или убедитесь в этом сами, посетив наши страницы с технической информацией.

    Опубликовано:

    Полы с подогревом — Сколько стоит пол с подогревом?

    Общие сведения о системе обогрева полов

    Полы с подогревом — отличная замена более традиционным методам обогрева вашего дома. Это устраняет необходимость в радиаторах и других традиционных методах отопления, освобождая место в вашем доме.

    Однако не во многих британских домохозяйствах есть полы с подогревом. Мы выясним, почему это так, и что вы должны учитывать, думая об установке теплого пола.

    Сравните поставщиков энергии и сэкономьте более 350 фунтов стерлингов * за пять минут!

    Достоинства и недостатки теплого пола

    В то время как полы с подогревом обычно используются в элитных отелях и роскошных домах, они все чаще встречаются в новых домах в Великобритании.

    Преимущества

    Одним из главных достоинств теплых полов является то, что они освобождают место в вашем доме. Это устраняет необходимость в радиаторах и других отопительных приборах, которые обычно занимают много места. Перемещая систему отопления под землю, вы позволяете себе роскошь использовать больше площади дома.

    Еще одна привлекательность полов с подогревом заключается в том, что они обогревают комнаты намного эффективнее, чем традиционные методы, такие как радиаторы. Причина этого в том, что радиаторы работают, нагревая воздух вокруг себя.Поскольку радиаторы почти всегда устанавливаются сбоку от комнаты, они нагревают только воздух в непосредственной близости от них. После того, как радиатор нагреет эту область, большая часть тепла уйдет вверх и не уйдет далеко, когда дело доходит до обогрева остальной части комнаты. Напротив, теплый пол нагревает комнату равномерно снизу. Это означает, что почти все выделяемое тепло идет непосредственно на обогрев помещения, в котором он установлен.

    Поскольку радиаторы в значительной степени неэффективны при обогреве помещения, в котором они находятся, для достижения желаемых результатов им необходимо работать при более высокой температуре.Однако полы с подогревом обогревают помещения намного эффективнее. В результате они могут работать при гораздо более низких температурах и при этом быть столь же эффективными при поддержании заданного уровня тепла. Это может сэкономить вам деньги на счетах за газ и электричество, поскольку вам не нужно будет использовать столько энергии, чтобы получить тот же результат.

    Недостатки

    Самый большой недостаток теплого пола — стоимость его установки. Поскольку для работы система должна располагаться под помещением, для ее установки часто может потребоваться довольно большая работа.Важно понять, хватит ли экономии, которую вы получите от более эффективного отопления дома, для компенсации затрат на установку системы подогрева полов.

    Еще одним недостатком системы теплого пола является то, что для обогрева помещения часто требуется больше времени, чем при использовании более традиционных методов. Это потому, что они работают при более низких температурах, чем другие варианты, такие как радиаторы. Один из способов обойти эту проблему — настроить пол с подогревом на заданный таймер.Таким образом вы убедитесь, что ваш дом всегда нагревается к тому времени, когда вы этого хотите.

    Виды теплых полов

    Существует два основных вида полов с подогревом. Вы можете выбрать либо электрические полы с подогревом, либо водяные полы с подогревом.

    Электрический теплый пол

    В этой форме полов с подогревом используется большая система проводов, которые будут проложены под полом в комнате, которую вы хотите отапливать. Некоторые люди предпочитают нагревательные маты, которые можно уложить, чтобы покрыть большую часть комнаты, в то время как другие используют систему отдельных проводов, которые могут достигать всех частей комнаты.Нагревательные маты, как правило, немного более доступны по цене, поскольку они могут производиться серийно в различных формах и размерах.

    Сами полосы обычно располагаются поверх слоя изоляции и, как правило, могут проходить под большинством типов полов.

    Одним из преимуществ электрического теплого пола является то, что провода намного проще установить, чем трубы, необходимые для водяного теплого пола. Это означает, что установка зачастую не требует таких больших затрат, а иногда даже может быть установлена ​​самостоятельно.

    Одним из недостатков электрического теплого пола является то, что его эксплуатация, как правило, дороже, чем водяного теплого пола, это зависит от того, есть ли у вас дешевый поставщик электроэнергии. Это означает, что если вы планируете разместить его у себя дома, возможно, будет разумным попытаться ограничить его меньшими площадями, такими как ванные комнаты.

    Водяной теплый пол

    Системы водяного теплого пола создаются путем создания разветвленной системы труб, которые будут покрывать большую часть вашего пола.Эти трубы будут подключены к котлу вашего дома, и вода будет прокачиваться через них так же, как через радиатор.

    Одним из больших преимуществ системы водяного теплого пола является то, что для обогрева помещения, в котором она находится, требуется более низкая температура воды. Это связано с тем, что водяные системы водяного теплого пола могут обогревать комнату более равномерно, чем радиатор. В результате эти системы теплого пола более энергоэффективны и стоят намного меньше в эксплуатации, чем традиционные методы отопления.Стоимость этого будет зависеть от того, есть ли у вас дешевый поставщик газа.

    Недостатком выбора системы водяного теплого пола является то, что трубы установить намного сложнее, чем электропроводку. Это означает, что затраты на установку таких систем теплого пола часто намного выше. В дополнение к этому, не рекомендуется пытаться установить систему водяного теплого пола без помощи квалифицированного сантехника.

    Поскольку работа, необходимая для установки системы водяного теплого пола, настолько обширна, возможно, не удастся провести ее в каждом доме.

    Как установить теплые полы

    Из двух типов систем теплого пола; электрические и водные, самостоятельно можно установить только электрические системы. Это действительно простой способ сэкономить деньги, так как затраты на установку будут минимальными. Однако, хотя вы можете проложить проводку самостоятельно, вам все равно необходимо обратиться к квалифицированному электрику, прежде чем подключать провода к электросети.

    При установке этих систем важно помнить, что проводку необходимо прокладывать поверх любой изоляции.Если вы этого не сделаете, вы не почувствуете выделяемого тепла, так как оно будет изолировано от попадания в комнату.

    Важно отметить, что некоторые системы работают только с определенными типами полов. Это означает, что ваши возможности могут быть ограничены в зависимости от того, какой у вас настил.

    При установке системы на водной основе не следует пытаться установить ее самостоятельно. Вам понадобится большое количество трубопроводов, а в некоторых случаях потребуется приподнять уровень пола, чтобы оставить место для системы под ним.

    Сколько стоит теплый пол?

    Ответ на этот вопрос может сильно различаться в зависимости от того, какой тип системы теплого пола вы выберете и насколько широко вы решите ее установить.

    Цены на электрические теплые полы могут варьироваться от 75 фунтов стерлингов за квадратный метр за грелки до 100 фунтов стерлингов за метр за индивидуальную проводку. Вам также нужно будет потратиться на изоляцию и плату за электрику.

    Если вы решите использовать водяные полы с подогревом, то вам придется заплатить намного больше денег.Стоимость всей системы, несомненно, вырастет до тысяч фунтов, когда все будет сказано и сделано.

    Сколько стоит теплый пол?

    Системы теплого пола могут быть более энергоэффективными, чем другие виды центрального отопления, что позволяет сэкономить деньги на газе и электричестве. Но такая экономия на эксплуатационных расходах вряд ли компенсирует затраты на установку этих систем, особенно если они дополняют существующую систему отопления.

    • Электрические системы стоят менее 10 пенсов за квадратный метр для работы на полной мощности в течение шести часов.
    • Электрический пол с подогревом в ванной стандартного размера площадью 3,5 квадратных метра, работающий в течение двух часов утра и двух часов вечера, будет стоить 3,16 фунтов стерлингов в месяц.
    • Электрооборудование в гостиной площадью 10 м 2 , работающей четыре часа в день, будет стоить 10,80 фунтов стерлингов в месяц.
    • Подпольные системы на водной основе на 25% эффективнее радиаторов при работе от традиционного бойлера, поскольку в них используется вода, нагретая до более низкой температуры — 50 ° C, а не 70–90 °.

    Подходит ли вам теплый пол?

    Полы с подогревом вряд ли сэкономят вам много денег, даже если речь идет о счетах за электроэнергию.В среднем, по оценкам, теплый пол сэкономит вам около 20 фунтов в год на газе или электричестве. Это означает, что это определенно выбор, сделанный не по бюджету, а по другим причинам.

    Одна из ситуаций, когда полы с подогревом являются исключительно хорошей идеей, — это строительство нового дома или даже новой комнаты. Поскольку вам в любом случае нужно будет установить электричество и трубопроводы под полом, вряд ли это будет стоить вам намного дороже, и, как только вы это сделаете, вряд ли вы пожалеете об этом.

    Конечно, главное достоинство системы теплого пола — это комфорт. Равномерное распределение тепла по комнате — особенность, которую нельзя недооценивать. Он также отлично работает с каменными полами. Это потому, что каменный пол будет оставаться теплым даже при открытом окне, в отличие от тепла от радиатора, которое рассеивается при малейшем сквозняке.

    Еще одна вещь, которую следует учитывать, — это аспект экономии места. Полы с подогревом убирают беспорядок и придают вашему дому более минималистичный и аккуратный вид.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
